TOYOTA LAND CRUISER 2016 Manual del propietario (in Spanish)

7317-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados

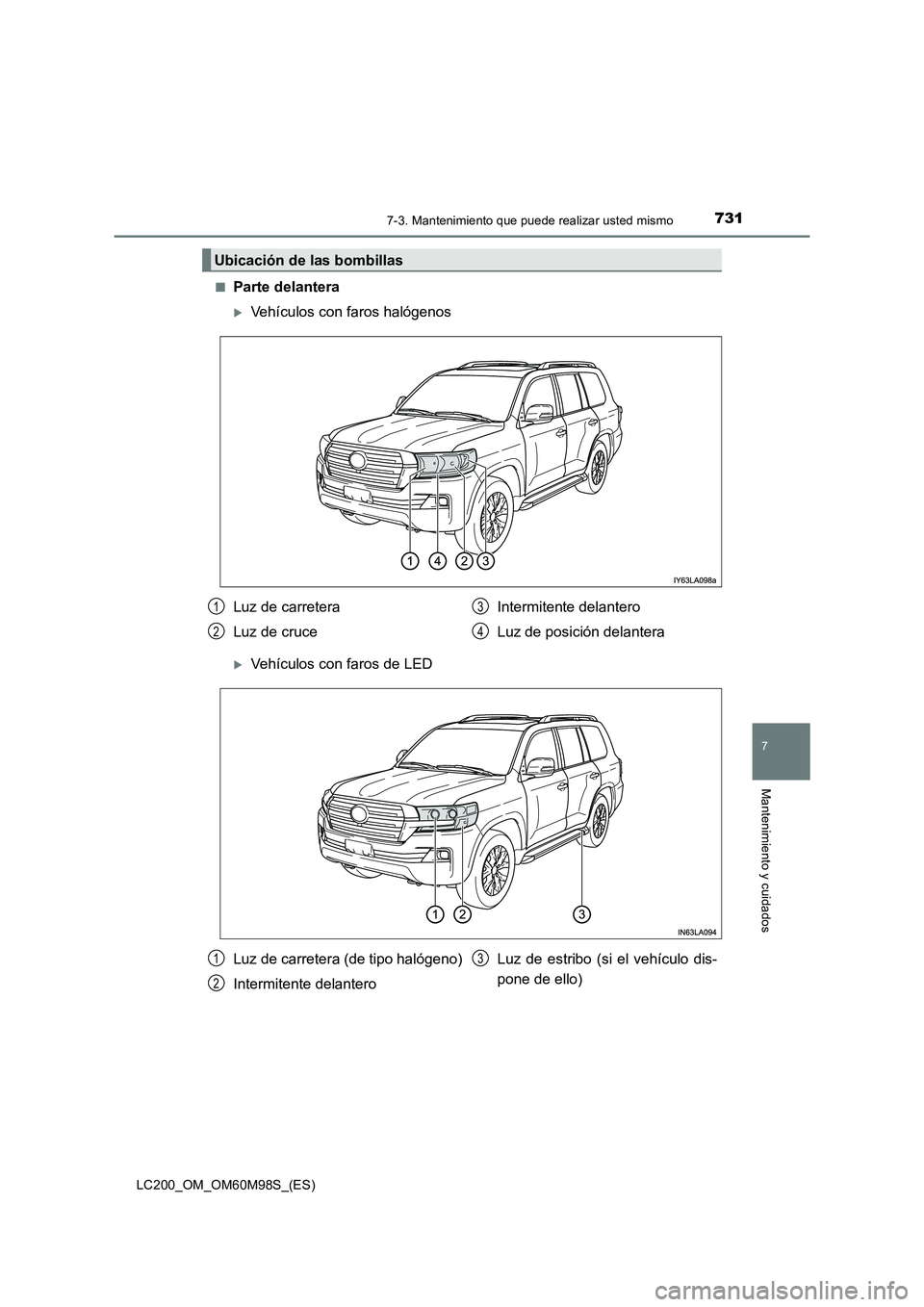

â– Parte delantera
XVehículos con faros halógenos
XVehículos con faros de LED
Ubicación de las bombillas
Luz de carretera
Luz de cruceIntermitente delantero
Luz de posición delantera1
2
3
4
Luz de carretera (de tipo halógeno)
Intermitente delanteroLuz de estribo (si el vehículo dis-
pone de ello)1
2
3

7327-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)â–

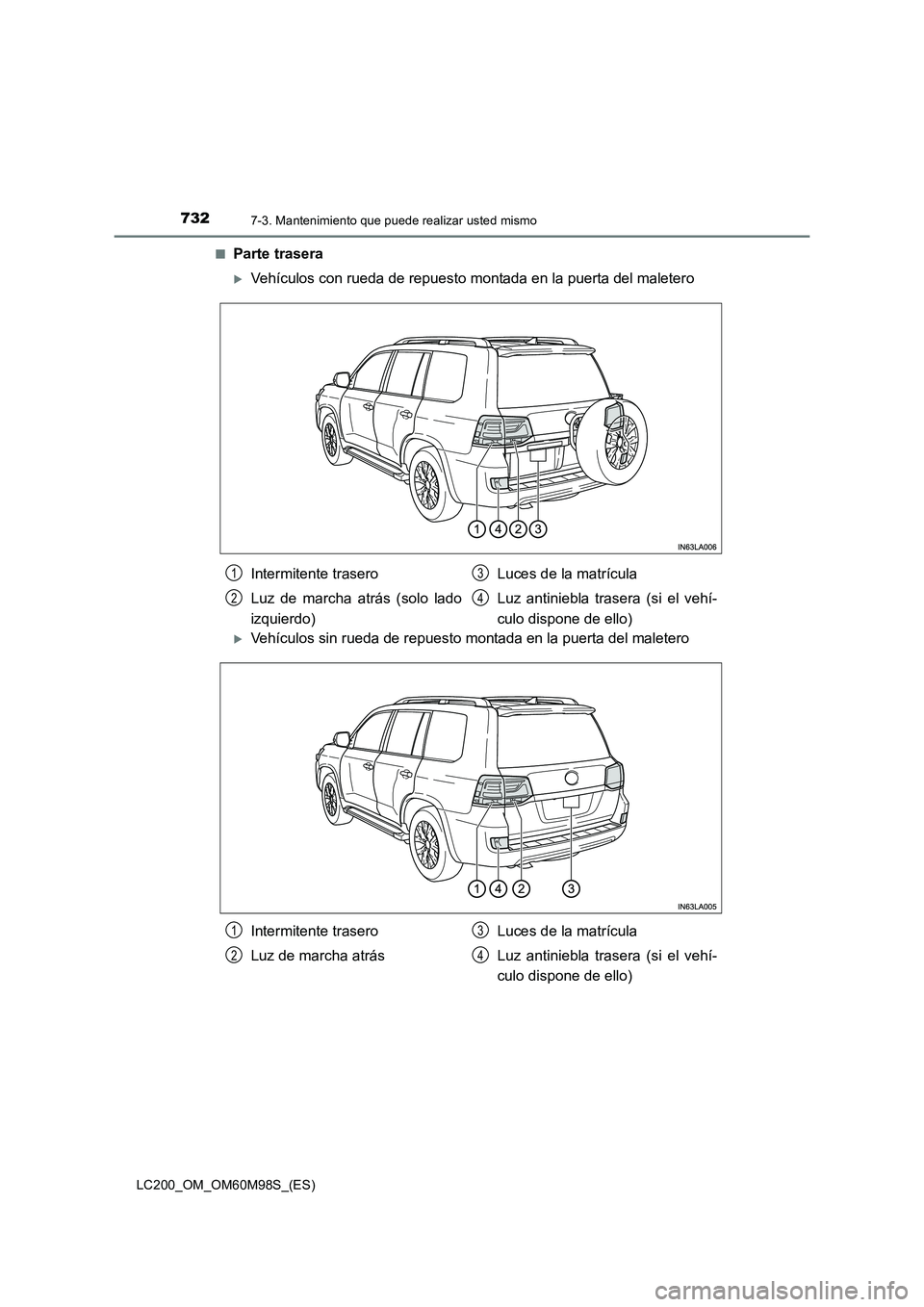

Parte trasera
XVehículos con rueda de repuesto montada en la puerta del maletero
XVehículos sin rueda de repuesto montada en la puerta del maletero
Intermitente trasero
Luz de marcha atrás (solo lado
izquierdo)
Luces de la matrícula
Luz antiniebla trasera (si el vehí-
culo dispone de ello)1
2
3
4
Intermitente trasero
Luz de marcha atrás
Luces de la matrícula
Luz antiniebla trasera (si el vehí-
culo dispone de ello)1
2
3
4

7337-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados

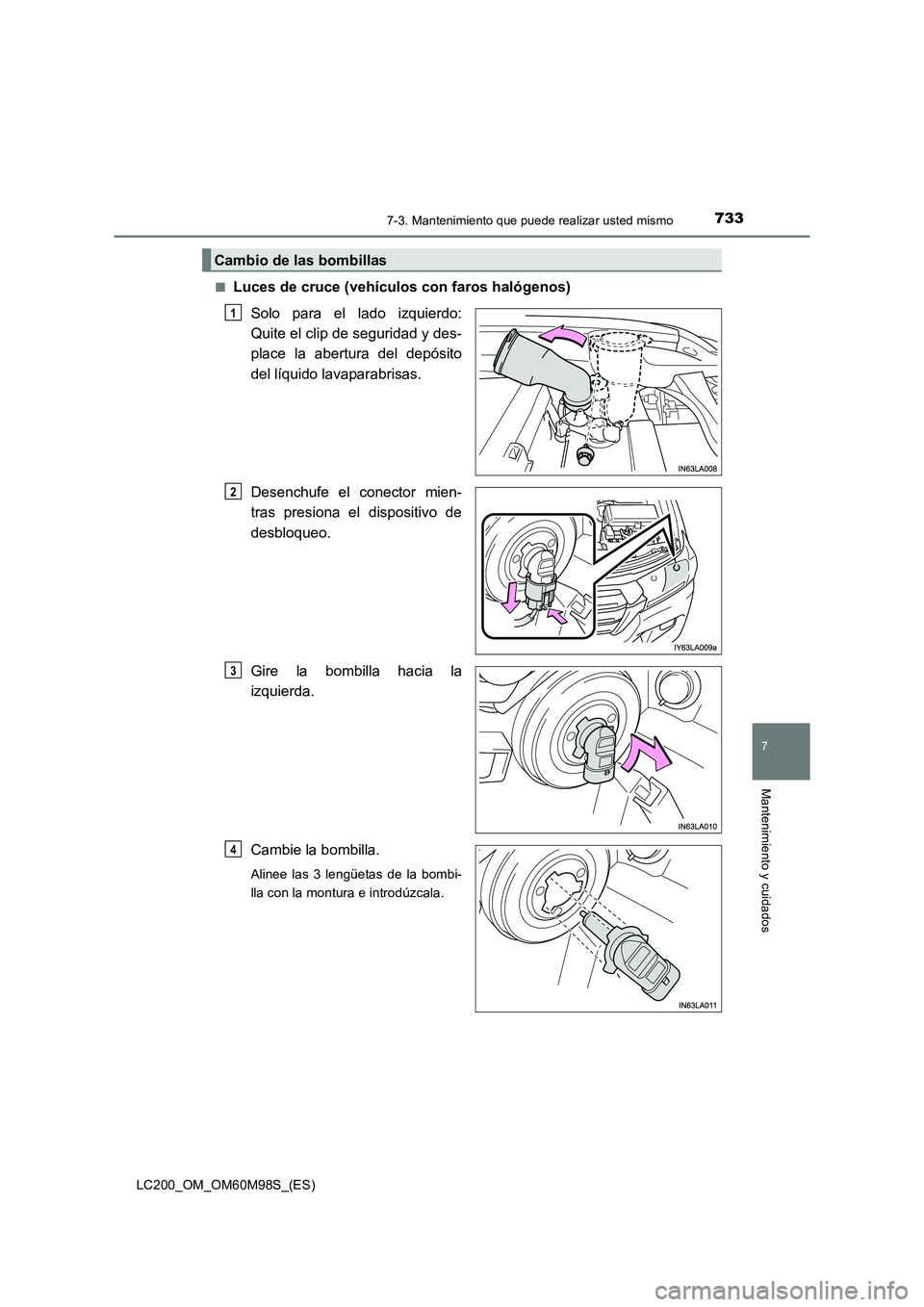

■Luces de cruce (vehículos con faros halógenos)Solo para el lado izquierdo:
Quite el clip de seguridad y des-
place la abertura del depósito
del líquido lavaparabrisas.
Desenchufe el conector mien-
tras presiona el dispositivo de
desbloqueo.
Gire la bombilla hacia la
izquierda.
Cambie la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Cambio de las bombillas
1
2
3
4

7347-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)

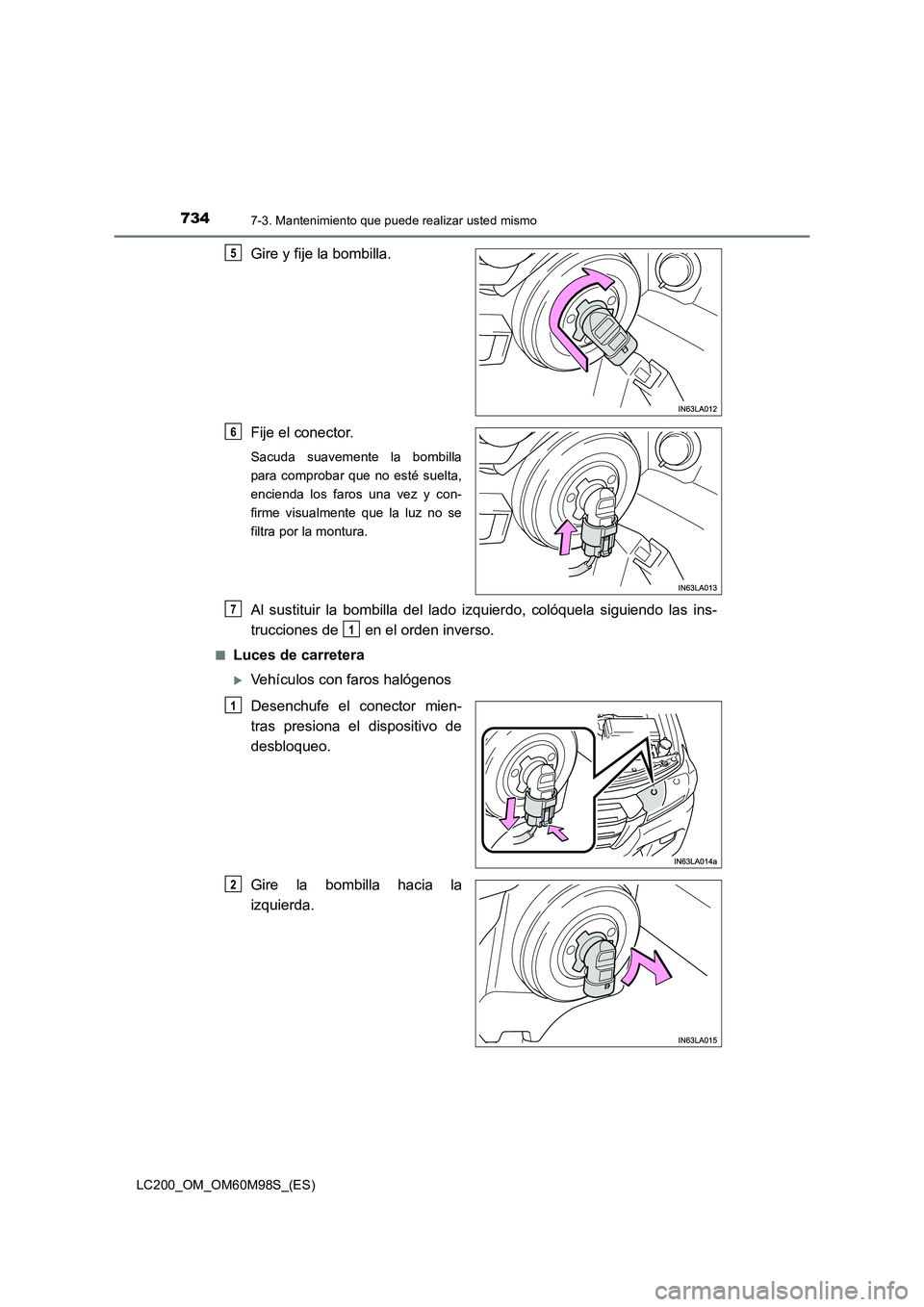

Gire y fije la bombilla.
Fije el conector.
Sacuda suavemente la bombilla
para comprobar que no esté suelta,
encienda los faros una vez y con-
firme visualmente que la luz no se
filtra por la montura.
Al sustituir la bombilla del lado izquierdo, colóquela siguiendo las ins-
trucciones de en el orden inverso.
â– Luces de carretera
XVehículos con faros halógenos
Desenchufe el conector mien-
tras presiona el dispositivo de
desbloqueo.
Gire la bombilla hacia la
izquierda.
5
6
7
1
1
2

7357-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados

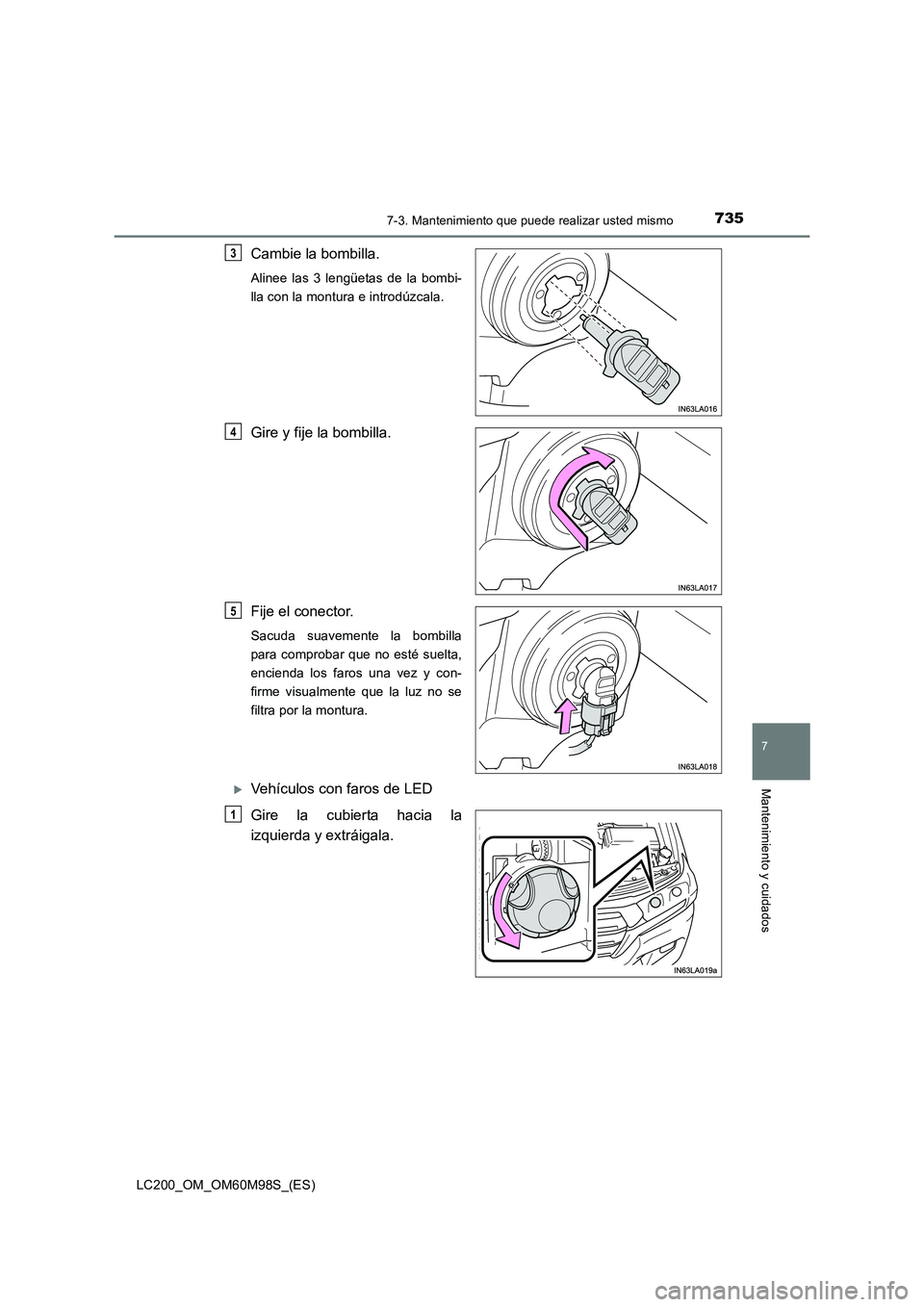

Cambie la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la bombilla.
Fije el conector.
Sacuda suavemente la bombilla
para comprobar que no esté suelta,
encienda los faros una vez y con-
firme visualmente que la luz no se
filtra por la montura.
XVehículos con faros de LED
Gire la cubierta hacia la
izquierda y extráigala.
3
4
5
1

7367-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)

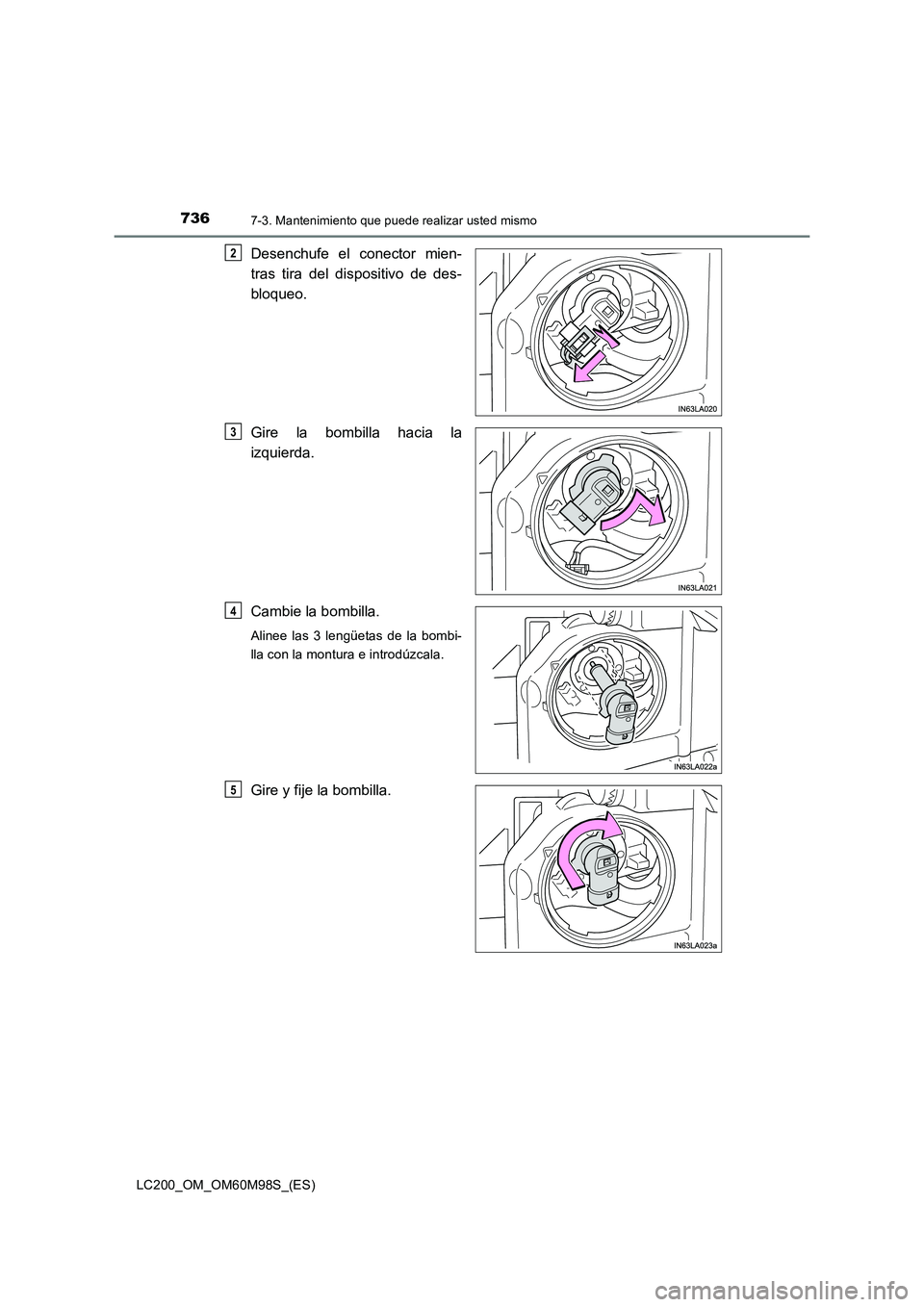

Desenchufe el conector mien-
tras tira del dispositivo de des-
bloqueo.
Gire la bombilla hacia la
izquierda.
Cambie la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la bombilla.
2
3
4
5

7377-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados

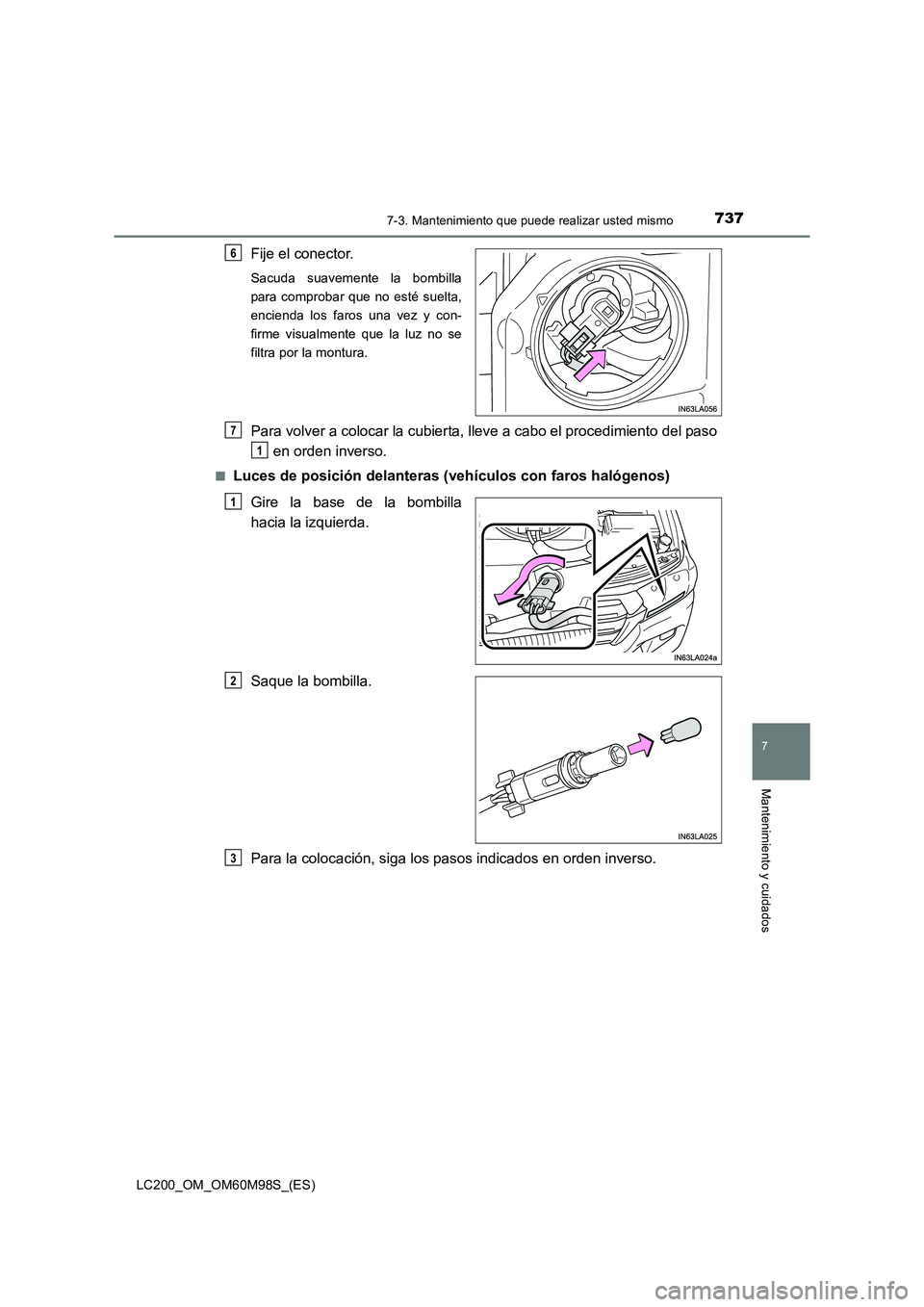

Fije el conector.
Sacuda suavemente la bombilla
para comprobar que no esté suelta,
encienda los faros una vez y con-
firme visualmente que la luz no se
filtra por la montura.
Para volver a colocar la cubierta, lleve a cabo el procedimiento del paso en orden inverso.
■Luces de posición delanteras (vehículos con faros halógenos)
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
6
7
1
1
2
3

7387-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)â–

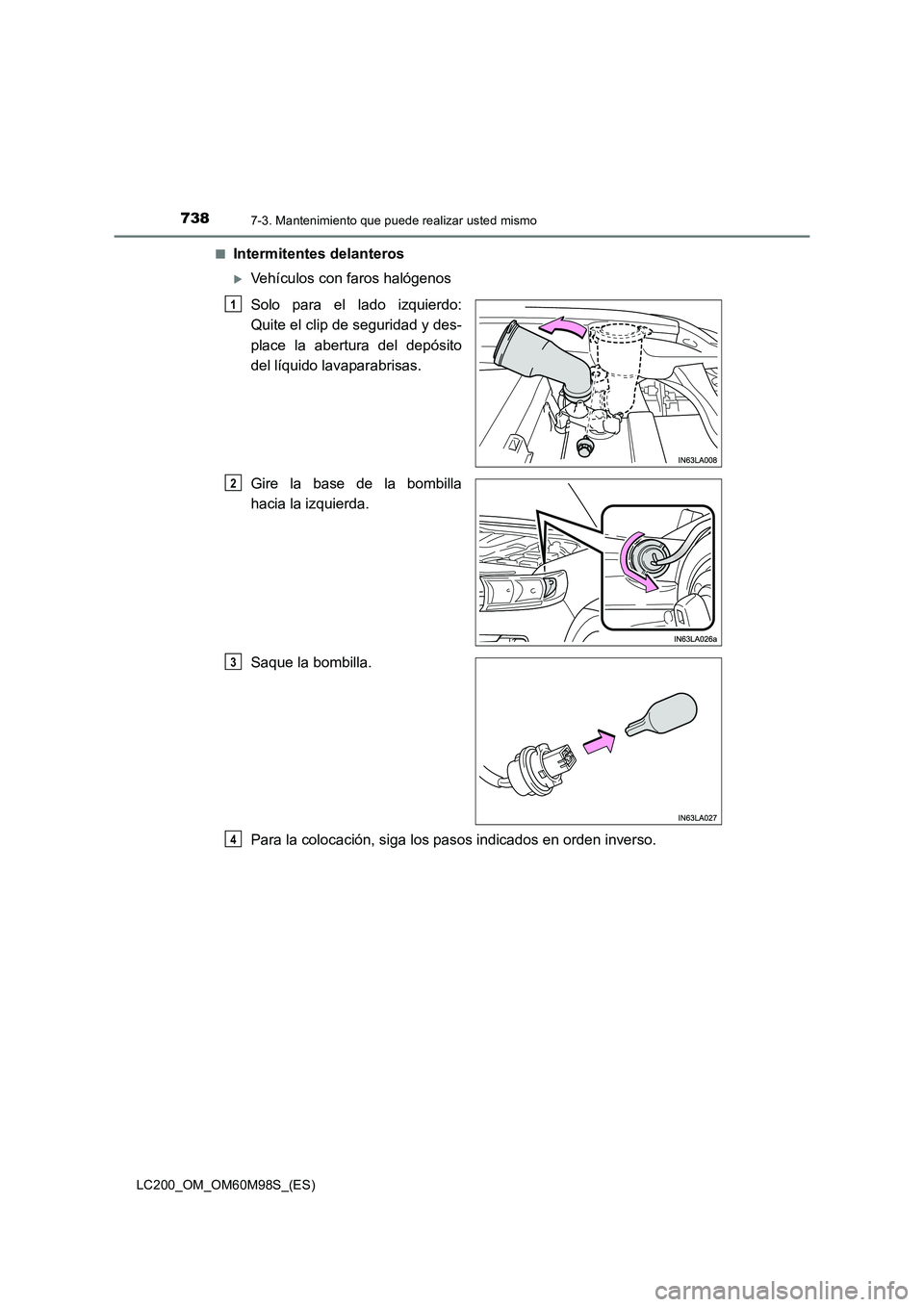

Intermitentes delanteros
XVehículos con faros halógenos
Solo para el lado izquierdo:
Quite el clip de seguridad y des-
place la abertura del depósito
del líquido lavaparabrisas.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4

7397-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)
7
Mantenimiento y cuidados

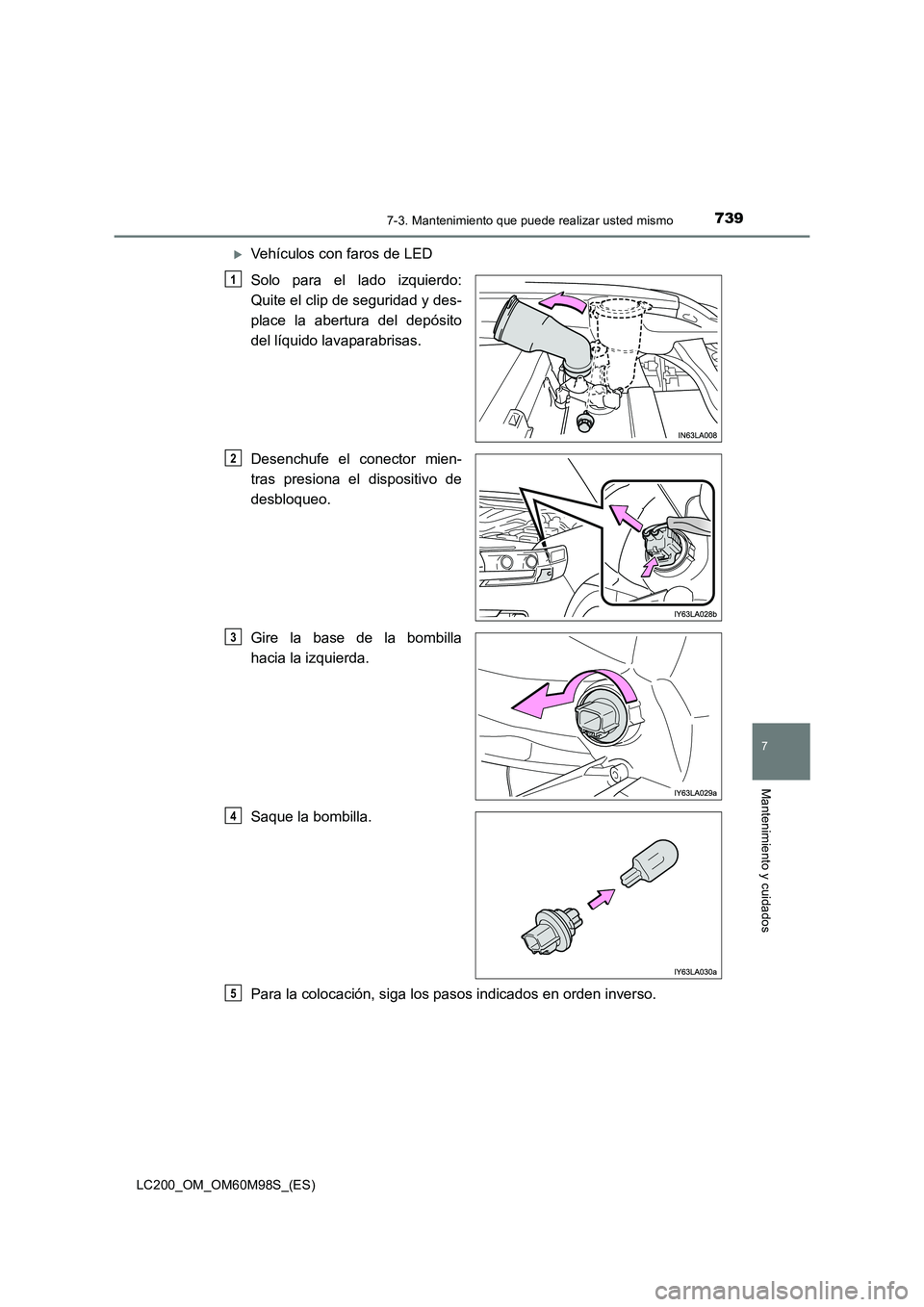

XVehículos con faros de LED
Solo para el lado izquierdo:
Quite el clip de seguridad y des-
place la abertura del depósito
del líquido lavaparabrisas.
Desenchufe el conector mien-
tras presiona el dispositivo de
desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
5

7407-3. Mantenimiento que puede realizar usted mismo
LC200_OM_OM60M98S_(ES)â–

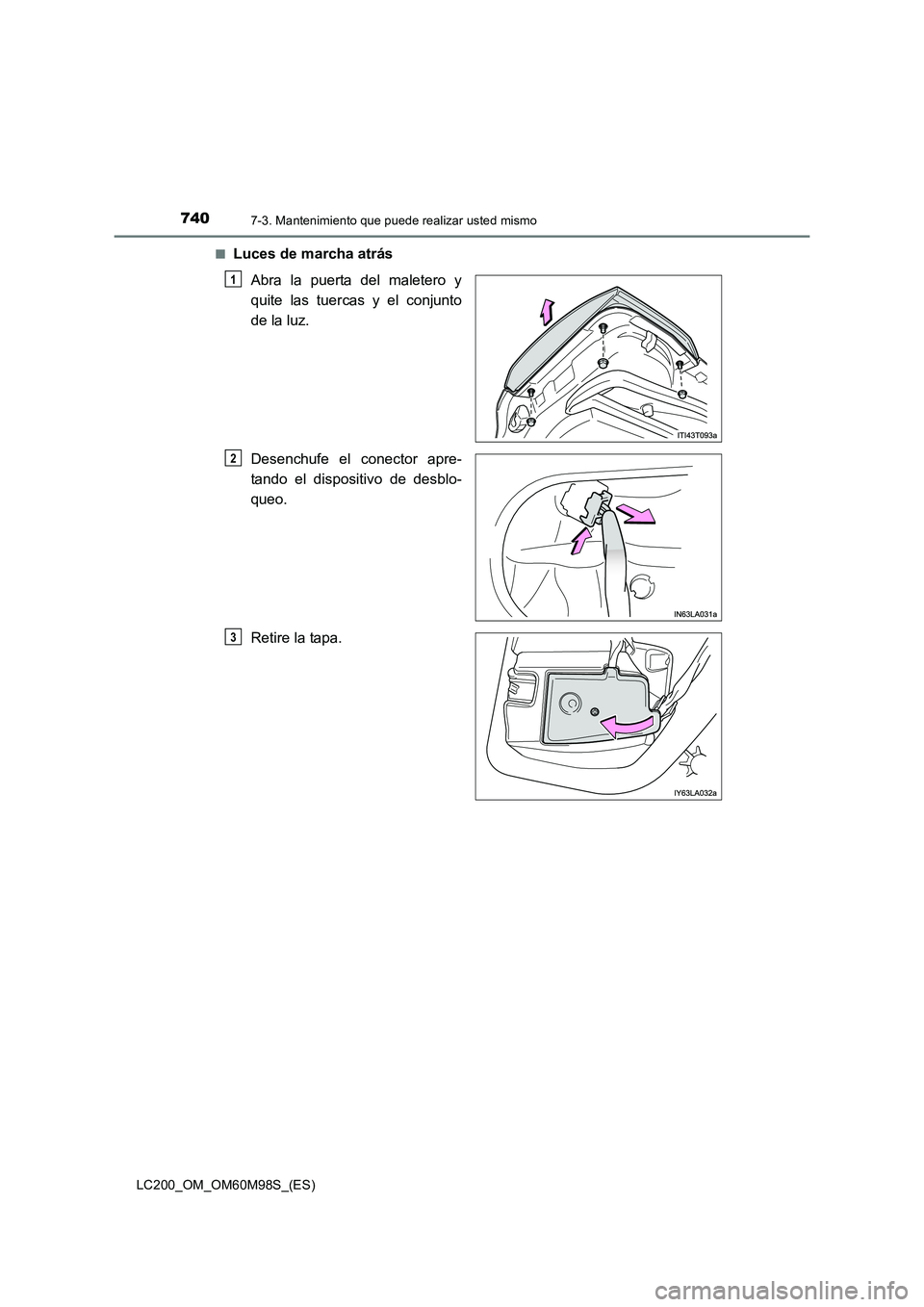

Luces de marcha atrás
Abra la puerta del maletero y
quite las tuercas y el conjunto
de la luz.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Retire la tapa.
1
2
3
