4116-2. Mantenimiento
6
Cuidados y mantenimiento
*: Lleve a cabo las correcciones o los reemplazos que sean necesarios.

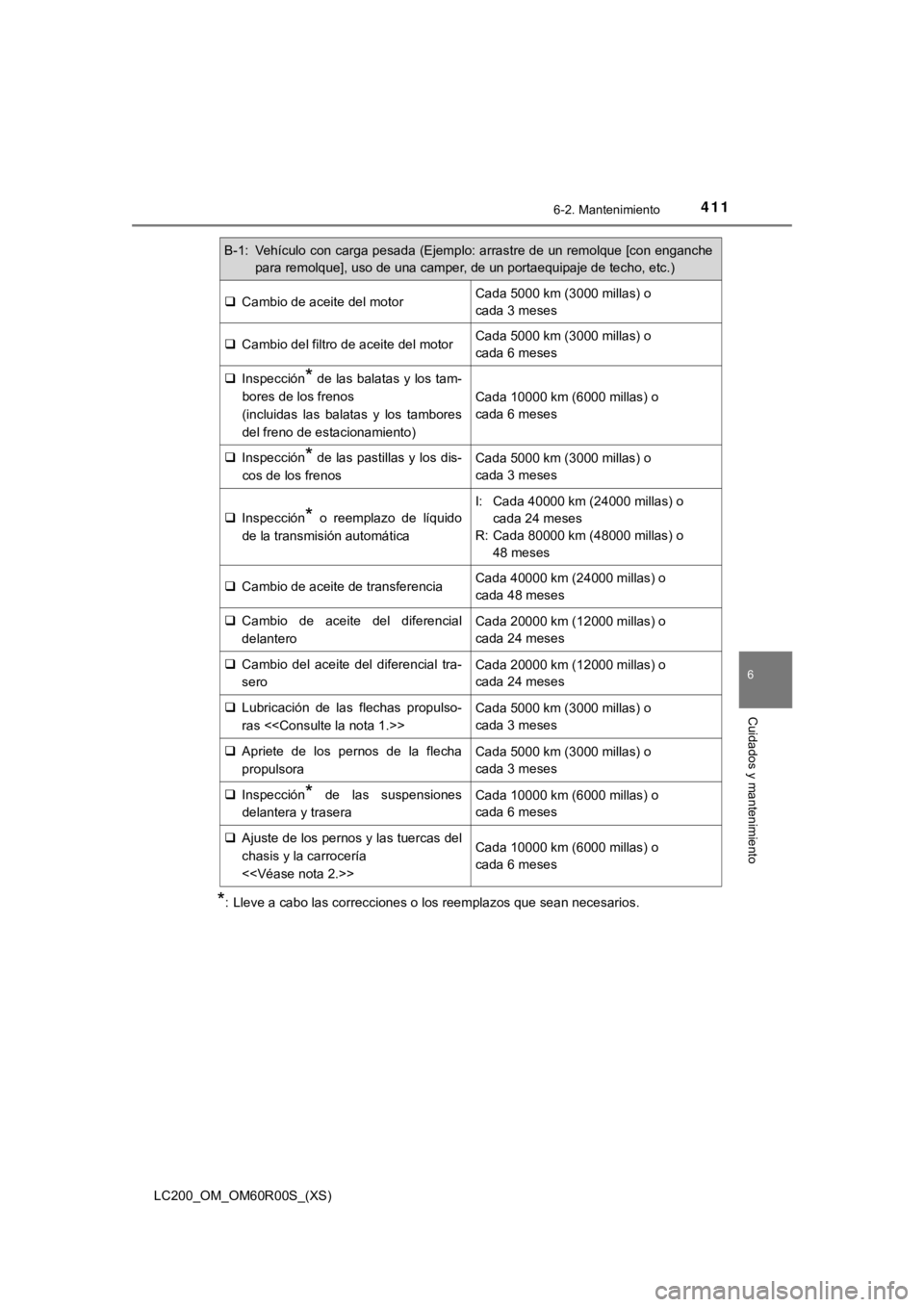

B-1: Vehículo con carga pesada (Ejemplo: arrastre de un remolque [con enganche
para remolque], uso de una camper, de un portaequipaje de techo , etc.)
Cambio de aceite del motorCada 5000 km (3000 millas) o
cada 3 meses
Cambio del filtro de aceite del motorCada 5000 km (3000 millas) o
cada 6 meses
Inspección* de las balatas y los tam-
bores de los frenos
(incluidas las balatas y los tambores
del freno de estacionamiento)
Cada 10000 km (6000 millas) o
cada 6 meses
 Inspección* de las pastillas y los dis-
cos de los frenosCada 5000 km (3000 millas) o
cada 3 meses
 Inspección* o reemplazo de líquido
de la transmisión automática
I: Cada 40000 km (24000 millas) o cada 24 meses
R: Cada 80000 km (48000 millas) o
48 meses
Cambio de aceite de transferenciaCada 40000 km (24000 millas) o
cada 48 meses
Cambio de aceite del diferencial
delanteroCada 20000 km (12000 millas) o
cada 24 meses
Cambio del aceite del diferencial tra-
seroCada 20000 km (12000 millas) o
cada 24 meses
Lubricación de las flechas propulso-
ras <>Cada 5000 km (3000 millas) o
cada 3 meses
Apriete de los pernos de la flecha
propulsoraCada 5000 km (3000 millas) o
cada 3 meses
Inspección* de las suspensiones
delantera y traseraCada 10000 km (6000 millas) o
cada 6 meses
 Ajuste de los pernos y las tuercas del
chasis y la carrocería
<>Cada 10000 km (6000 millas) o
cada 6 meses

412
LC200_OM_OM60R00S_(XS)
6-2. Mantenimiento

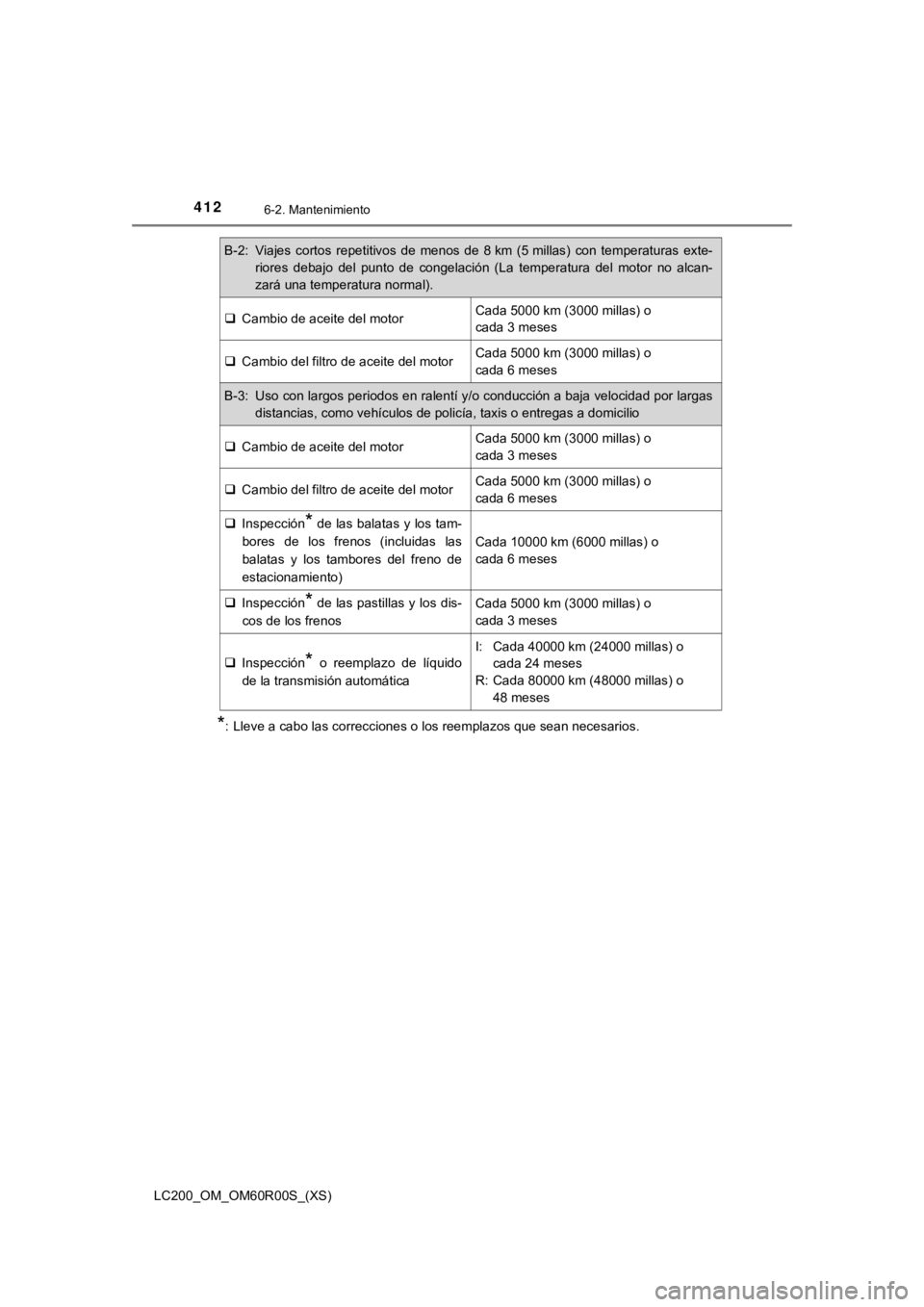

*: Lleve a cabo las correcciones o los reemplazos que sean necesarios.
B-2: Viajes cortos repetitivos de menos de 8 km (5 millas) con tem peraturas exte-
riores debajo del punto de congelación (La temperatura del moto r no alcan-
zará una temperatura normal).
 Cambio de aceite del motorCada 5000 km (3000 millas) o
cada 3 meses
Cambio del filtro de aceite del motorCada 5000 km (3000 millas) o
cada 6 meses
B-3: Uso con largos periodos en ralentí y/o conducción a baja ve locidad por largas
distancias, como vehículos de policía, taxis o entregas a domic ilio
Cambio de aceite del motorCada 5000 km (3000 millas) o
cada 3 meses
Cambio del filtro de aceite del motorCada 5000 km (3000 millas) o
cada 6 meses
Inspección* de las balatas y los tam-
bores de los frenos (incluidas las
balatas y los tambores del freno de
estacionamiento)
Cada 10000 km (6000 millas) o
cada 6 meses
 Inspección* de las pastillas y los dis-
cos de los frenosCada 5000 km (3000 millas) o
cada 3 meses
 Inspección* o reemplazo de líquido
de la transmisión automática
I: Cada 40000 km (24000 millas) o cada 24 meses
R: Cada 80000 km (48000 millas) o 48 meses

LC200_OM_OM60R00S_(XS)
4136-2. Mantenimiento
6
Cuidados y mantenimiento
*: Lleve a cabo las correcciones o los reemplazos que sean necesarios.
NOTA:
1. Después de sumergirlo, lubríquelo antes de que transcurran 24 horas.
2. Para los pernos de montaje de los asientos, pernos de retenci ón de los largue-
ros de la suspensión y pernos en U de retención de las ballesta s.

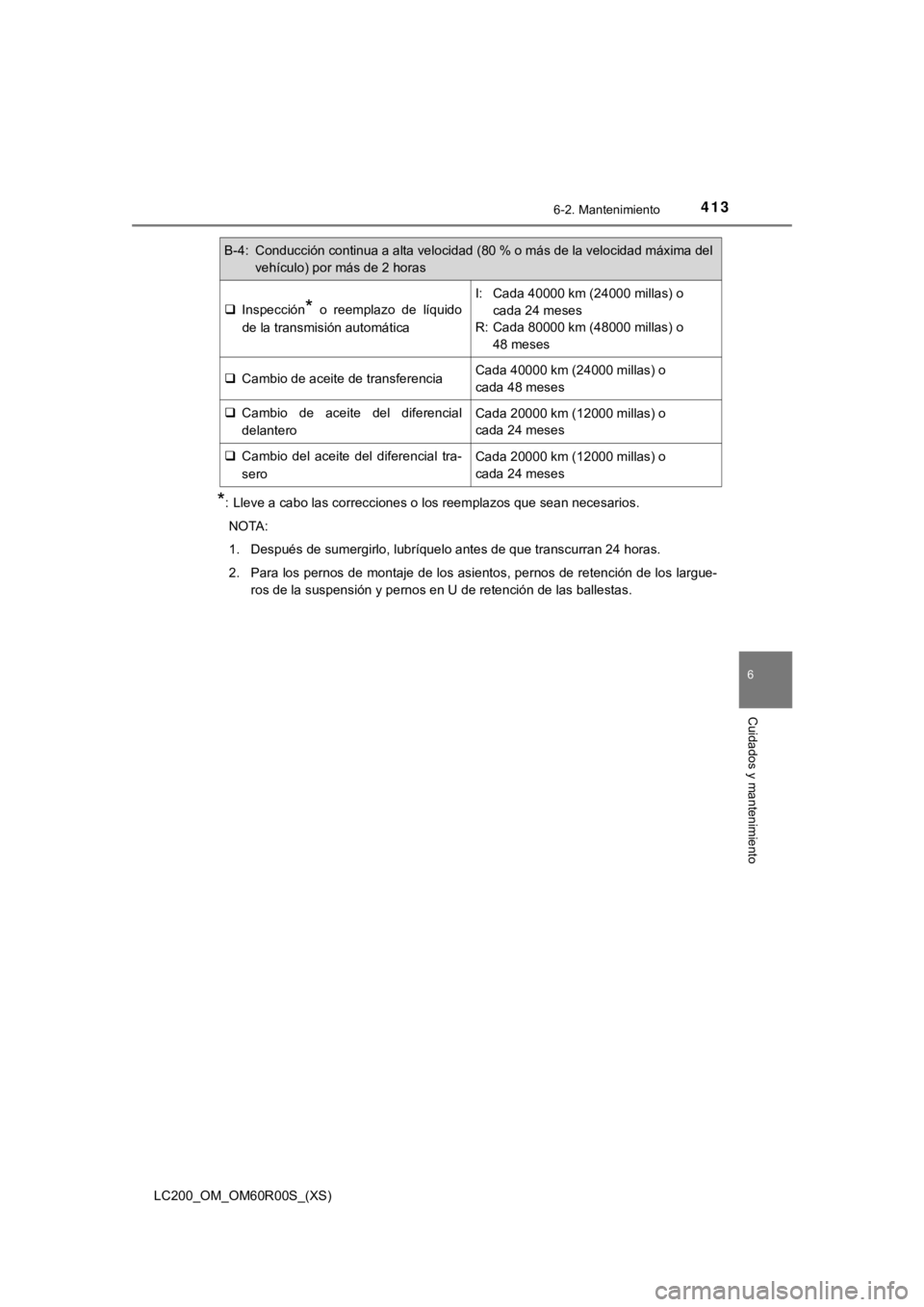

B-4: Conducción continua a alta velocidad (80 % o más de la velocidad máxima del
vehículo) por más de 2 horas
Inspección* o reemplazo de líquido
de la transmisión automática
I: Cada 40000 km (24000 millas) o cada 24 meses
R: Cada 80000 km (48000 millas) o 48 meses
Cambio de aceite de transferenciaCada 40000 km (24000 millas) o
cada 48 meses
Cambio de aceite del diferencial
delanteroCada 20000 km (12000 millas) o
cada 24 meses
Cambio del aceite del diferencial tra-
seroCada 20000 km (12000 millas) o
cada 24 meses

414
LC200_OM_OM60R00S_(XS)
6-3. Mantenimiento que puede realizar usted mismo

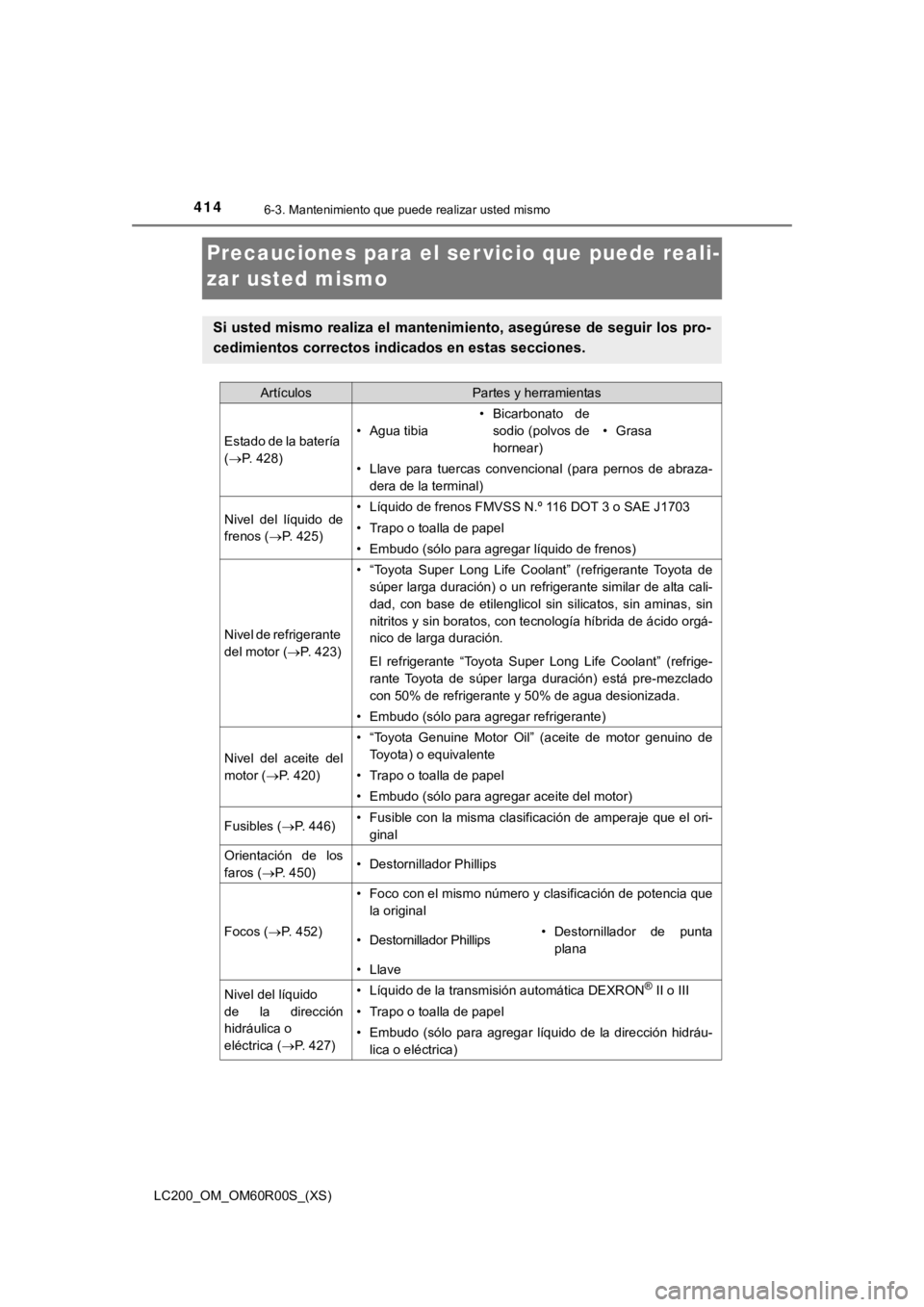

Precauciones para el ser vicio que puede reali-
zar usted mismo
Si usted mismo realiza el mantenimiento, asegúrese de seguir lo s pro-
cedimientos correctos indicados en estas secciones.
ArtículosPartes y herramientas
Estado de la batería
( P. 428)• Agua tibia
• Bicarbonato de
sodio (polvos de
hornear)
•Grasa
• Llave para tuercas convencional (para pernos de abraza-
dera de la terminal)
Nivel del líquido de
frenos ( P. 425)• Líquido de frenos FMVSS N.º 116 DOT 3 o SAE J1703
• Trapo o toalla de papel
• Embudo (sólo para agregar líquido de frenos)
Nivel de refrigerante
del motor ( P. 423)
• “Toyota Super Long Life Coolant” (refrigerante Toyota de
súper larga duración) o un refrigerante similar de alta cali-
dad, con base de etilenglicol sin silicatos, sin aminas, sin
nitritos y sin boratos, con tecnología híbrida de ácido orgá-
nico de larga duración.
El refrigerante “Toyota Super Long Life Coolant” (refrige-
rante Toyota de súper larga duración) está pre-mezclado
con 50% de refrigerante y 50% de agua desionizada.
• Embudo (sólo para agregar refrigerante)
Nivel del aceite del
motor ( P. 420)
• “Toyota Genuine Motor Oil” (aceite de motor genuino de
Toyota) o equivalente
• Trapo o toalla de papel
• Embudo (sólo para agregar aceite del motor)
Fusibles ( P. 446)• Fusible con la misma clasificación de amperaje que el ori-
ginal
Orientación de los
faros ( P. 4 5 0 )• Destornillador Phillips
Focos ( P. 4 5 2 )
• Foco con el mismo número y clasificación de potencia que
la original
• Destornillador Phillips• Destornillador de punta
plana
•Llave
Nivel del líquido
de la dirección
hidráulica o
eléctrica ( P. 427)• Líquido de la transmisión automática DEXRON® II o III
• Trapo o toalla de papel
• Embudo (sólo para agregar líquido de la dirección hidráu-
lica o eléctrica)

LC200_OM_OM60R00S_(XS)
4156-3. Mantenimiento que puede realizar usted mismo
6
Cuidados y mantenimiento
Radiador y
condensador
(P. 425)

Presión de inflado
de la llanta
(P. 438)• Medidor de presión de la
llanta• Fuente de aire comprimido
Líquido
lavaparabrisas
( P. 431)• Agua o líquido lavaparabrisas con anticongelante (para
uso en invierno)
• Embudo (sólo para agregar agua o líquido lavaparabrisas)
ADVERTENCIA
El compartimiento del motor contiene varios líquidos y mecanism os que pueden
moverse súbitamente, calentarse o energizarse eléctricamente. Tenga en cuenta las
siguientes medidas de precaución para evitar lesiones graves o la muerte:
■ Al trabajar en el compartimiento del motor
● Mantenga sus manos, ropa y herramientas alejadas del ventilador en movimiento y
de la banda propulsora del motor.
● Tenga cuidado de no tocar el motor, radiador, múltiple de escap e, etc., inmediata-
mente después de conducir, ya que pueden estar calientes. El ac eite y los demás
líquidos también pueden estar calientes.
● No deje nada que pueda quemarse fácilmente, como papel o trapos , en el compar-
timiento del motor.
● No fume, cause chispas o acerque llamas al combustible o a la batería. Los vapo-
res del combustible y de la batería son inflamables.
● Tenga mucho cuidado cuando trabaje en la batería. Contiene ácido sulfúrico, que
es corrosivo y venenoso.
■ Cuando trabaje cerca de los vent iladores eléctricos de enfriamiento o de la
parrilla del radiador
Asegúrese de que el interruptor del motor esté en posición de apagado. Si el inte-
rruptor del motor está en modo IGNITION ON, los ventiladores el éctricos de enfria-
miento pueden empezar a funcionar automáticamente si el aire ac ondicionado está
encendido y/o la temperatura del refrigerante es alta. ( P. 425)
■ Al trabajar sobre o debajo del vehículo
No se coloque debajo del vehículo cuando únicamente esté soportado por el gato.
Use siempre soportes de gato automotriz u otro tipo de soportes sólidos.
■ Lentes de seguridad
Utilice lentes protectores de seguridad para evitar que entre e n sus ojos algún
líquido en aerosol o material que haya salido volando sin contr ol.
ArtículosPartes y herramientas

416
LC200_OM_OM60R00S_(XS)
6-3. Mantenimiento que puede realizar usted mismo
AV I S O
■Si retira el filtro de aire
Conducir sin el filtro de aire instalado puede causar desgaste excesivo del motor
debido al polvo del aire.

417
LC200_OM_OM60R00S_(XS)
6-3. Mantenimiento que puede realizar usted mismo
6
Cuidados y mantenimiento
Cofre
Jale la palanca de liberación del
cofre.
El cofre se abrirá ligeramente.
Levante el gancho para poder
levantar el cofre.
Desbloquee el seguro desde el interior del vehículo para abrir el cofre.
1
2
ADVERTENCIA
■Revisión antes de conducir
Verifique que el cofre esté completamente cerrado y con el segu ro bloqueado.
Si el seguro del cofre no está bloqueado correctamente, podría abrirse mientras el
vehículo está en movimiento y causar un accidente, lo que podrí a ocasionar lesio-
nes graves o la muerte.

418
LC200_OM_OM60R00S_(XS)
6-3. Mantenimiento que puede realizar usted mismo
Compartimiento del motor
Depósito del líquido de la
dirección hidráulica o eléctrica
(P. 427)
Varilla indicadora del nivel de
aceite del motor ( P. 420)
Depósito de refrigerante
del motor ( P. 423)
Ventiladores de enfriamiento (P. 425)
Tapón de llenado de aceite del
motor ( P. 421)Depósito del líquido
de frenos
(P. 425)
Caja de fusibles ( P. 446)
Depósito del líquido
lavaparabrisas ( P. 431)
Batería (P. 428)
Condensador ( P. 425)
Radiador (P. 425)1
2
3
4
5
6
7
8
9
10
11

LC200_OM_OM60R00S_(XS)
4196-3. Mantenimiento que puede realizar usted mismo
6
Cuidados y mantenimiento
■Extracción de la cubierta del compartimiento del motor
■Instalación de clipsEmpuje la parte central hacia
arriba
Inserte
Presione
Cubierta del compartimiento del motor
1
2
3
AV I S O
■Cuando se haya instalado la cubierta del compartimiento del mot or
Asegúrese de que la cubierta está instalada de forma segura en su posición original.

420
LC200_OM_OM60R00S_(XS)
6-3. Mantenimiento que puede realizar usted mismo
Con el motor a su temperatura de operación pero apagado, revise el nivel de
aceite en la varilla indicadora.
■Revisión del aceite del motor
Estacione el vehículo en una superficie nivelada. Después de ca lentar
el motor y apagarlo, espere más de 5 minutos después de apagar el
motor para que el aceite vuelva a la parte inferior del motor.
Saque la varilla indicadora del
nivel de aceite y coloque un
trapo debajo de su extremo.
Limpie la varilla indicadora de nivel.
Vuelva a colocar la varilla indicadora completamente.
Coloque un trapo debajo de su extremo, saque la varilla indicad ora y
revise el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla indicadora
puede cambiar dependiendo del
tipo de vehículo o motor.
Limpie la varilla indicadora y vuelva a colocarla hasta el fond o.
Aceite del motor
1
2
3
4
5
1
2
3
6
