TOYOTA MATRIX 2013 Manuel du propriétaire (in French)

349
4-2. Entretien
4
Entretien et soin
MATRIX_D

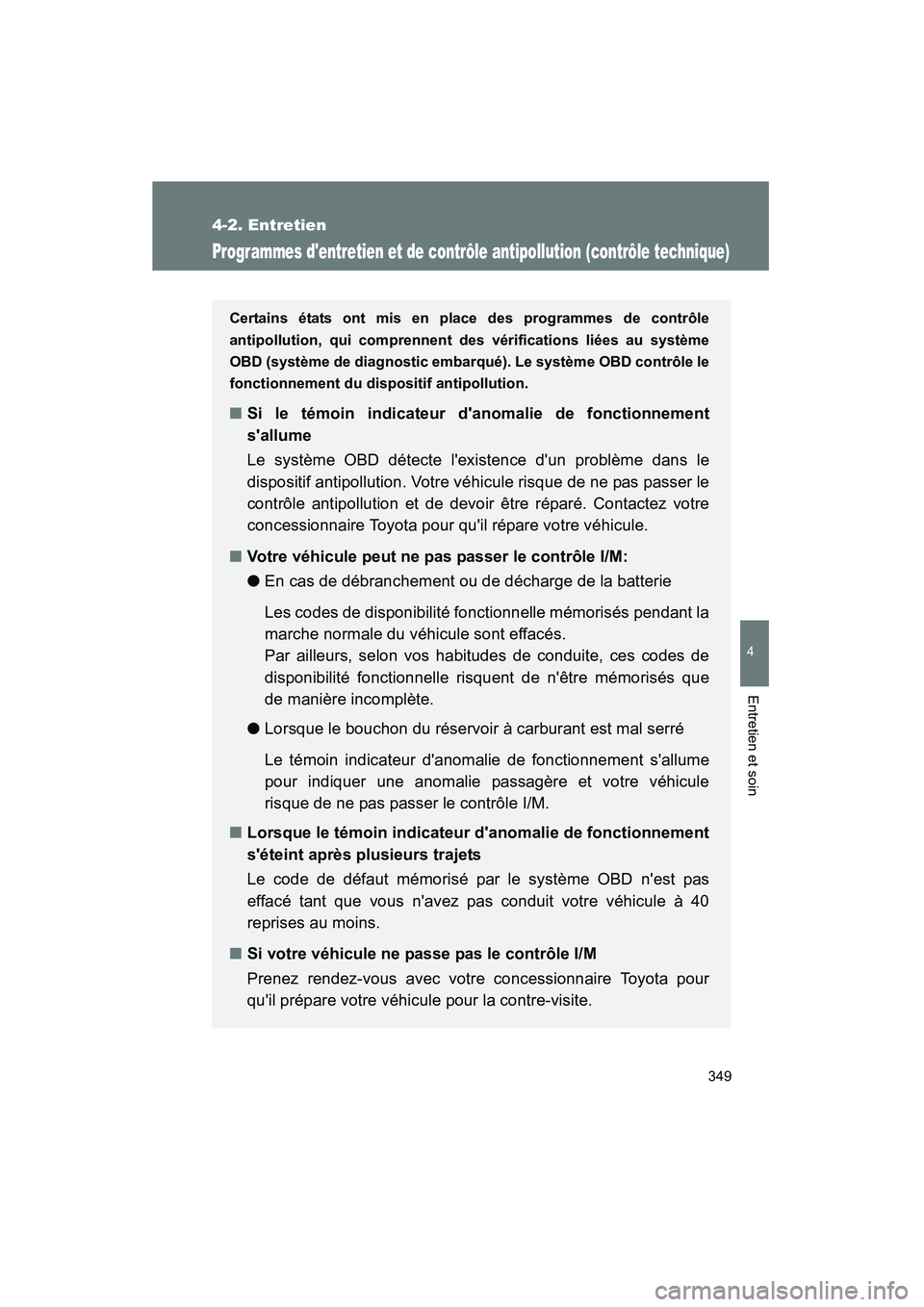

Programmes d'entretien et de contrôle antipollution (contrôle technique)
Certains états ont mis en place des programmes de contrôle
antipollution, qui comprennent des vérifications liées au système
OBD (système de diagnostic embarqué). Le système OBD contrôle le
fonctionnement du dispositif antipollution.
■ Si le témoin indicateur d'anomalie de fonctionnement
s'allume
Le système OBD détecte l'existence d'un problème dans le
dispositif antipollution. Votre véhicule risque de ne pas passer le
contrôle antipollution et de devoir être réparé. Contactez votre
concessionnaire Toyota pour qu'il répare votre véhicule.
■ Votre véhicule peut ne pas passer le contrôle I/M:
●En cas de débranchement ou de décharge de la batterie
Les codes de disponibilité fonctionnelle mémorisés pendant la
marche normale du véhicule sont effacés.
Par ailleurs, selon vos habitudes de conduite, ces codes de
disponibilité fonctionnelle risquent de n'être mémorisés que
de manière incomplète.
● Lorsque le bouchon du réservoir à carburant est mal serré
Le témoin indicateur d'anomalie de fonctionnement s'allume
pour indiquer une anomalie passagère et votre véhicule
risque de ne pas passer le contrôle I/M.
■ Lorsque le témoin indicateur d'anomalie de fonctionnement
s'éteint après plusieurs trajets
Le code de défaut mémorisé par le système OBD n'est pas
effacé tant que vous n'avez pas conduit votre véhicule à 40
reprises au moins.
■ Si votre véhicule ne passe pas le contrôle I/M
Prenez rendez-vous avec votre concessionnaire Toyota pour
qu'il prépare votre véhicule pour la contre-visite.

350
MATRIX_D
4-3. Entretien à faire soi-même

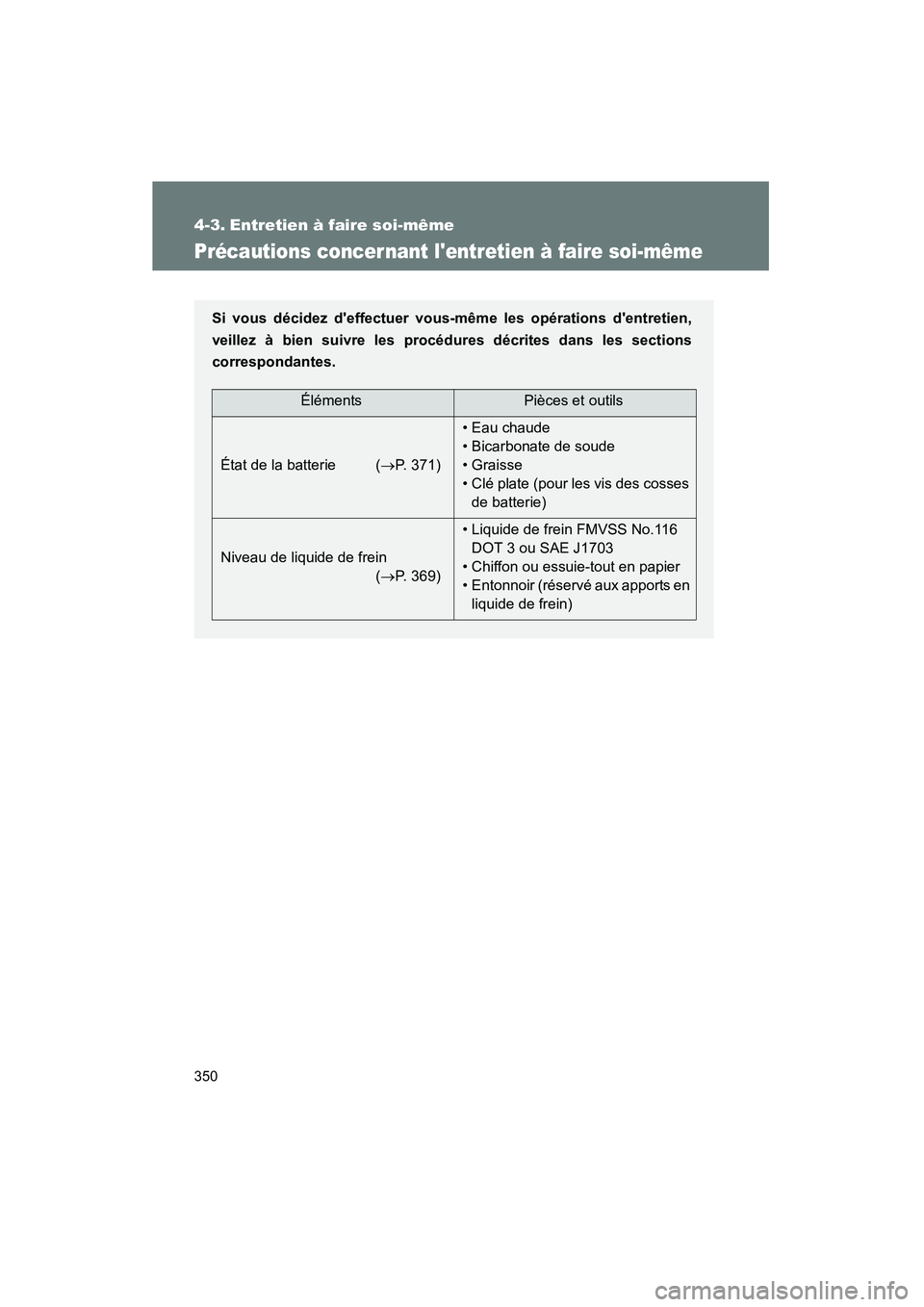

Précautions concernant l'entretien à faire soi-même
Si vous décidez d'effectuer vous-même les opérations d'entretien,
veillez à bien suivre les procédures décrites dans les sections
correspondantes.
ÉlémentsPièces et outils
État de la batterie ( →P. 371) • Eau chaude
• Bicarbonate de soude
• Graisse
• Clé plate (pour les vis des cosses
de batterie)
Niveau de liquide de frein (→ P. 369) • Liquide de frein FMVSS No.116
DOT 3 ou SAE J1703
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux apports en liquide de frein)

351
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

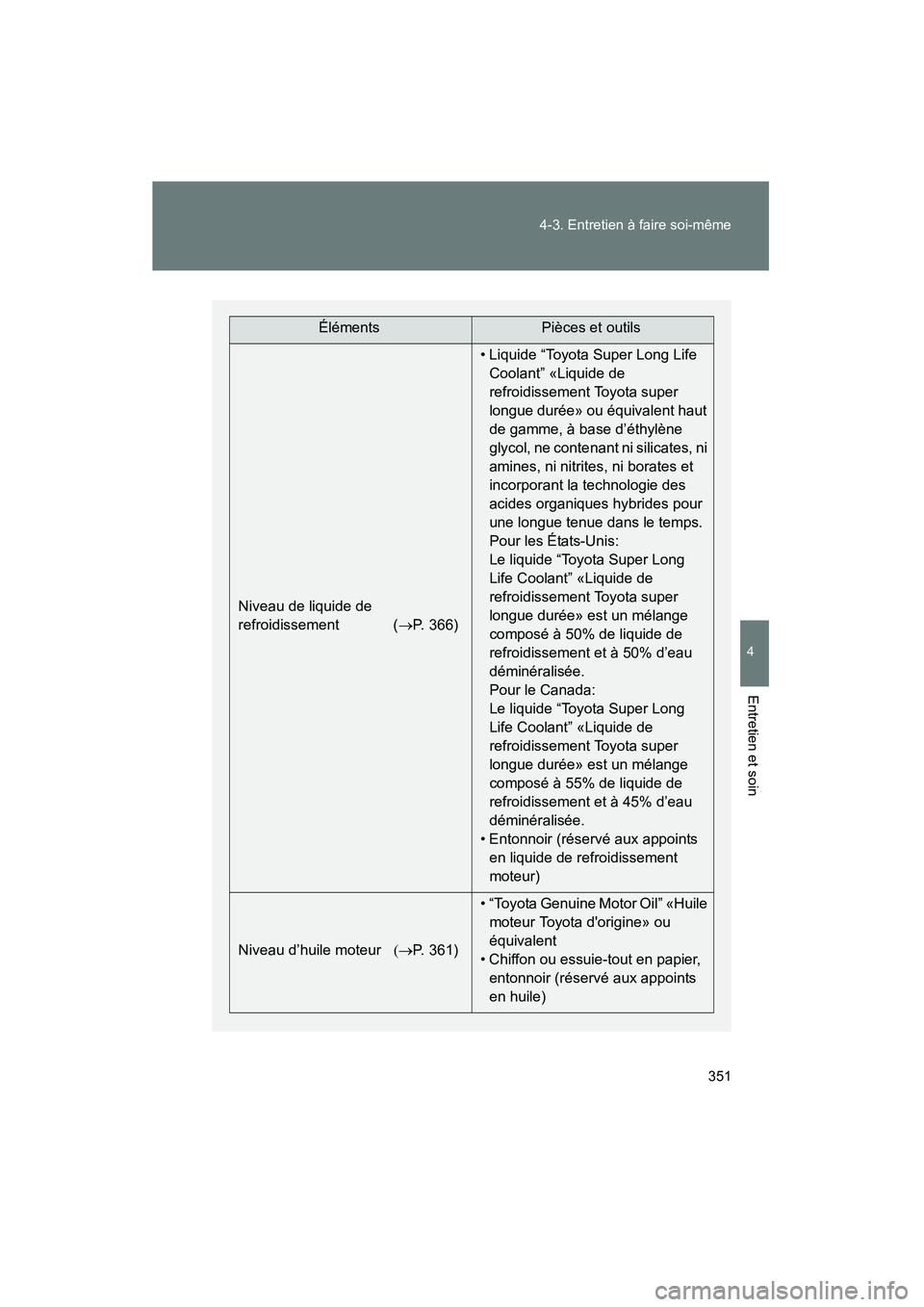

ÉlémentsPièces et outils
Niveau de liquide de
refroidissement ( →P. 366) • Liquide “Toyota Super Long Life
Coolant” «Liquide de
refroidissement Toyota super
longue durée» ou équivalent haut
de gamme, à base d’éthylène
glycol, ne contenant ni silicates, ni
amines, ni nitrites, ni borates et
incorporant la technologie des
acides organiques hybrides pour
une longue tenue dans le temps.
Pour les États-Unis:
Le liquide “Toyota Super Long
Life Coolant” «Liquide de
refroidissement Toyota super
longue durée» est un mélange
composé à 50% de liquide de
refroidissement et à 50% d’eau
déminéralisée.
Pour le Canada:
Le liquide “Toyota Super Long
Life Coolant” «Liquide de
refroidissement Toyota super
longue durée» est un mélange
composé à 55% de liquide de
refroidissement et à 45% d’eau
déminéralisée.
• Entonnoir (réservé aux appoints en liquide de refroidissement
moteur)
Niveau d’huile moteur (→P. 361) • “Toyota Genuine Motor Oil” «Huile
moteur Toyota d'origine» ou
équivalent
• Chiffon ou essuie-tout en papier, entonnoir (réservé aux appoints
en huile)

352 4-3. Entretien à faire soi-même
MATRIX_D

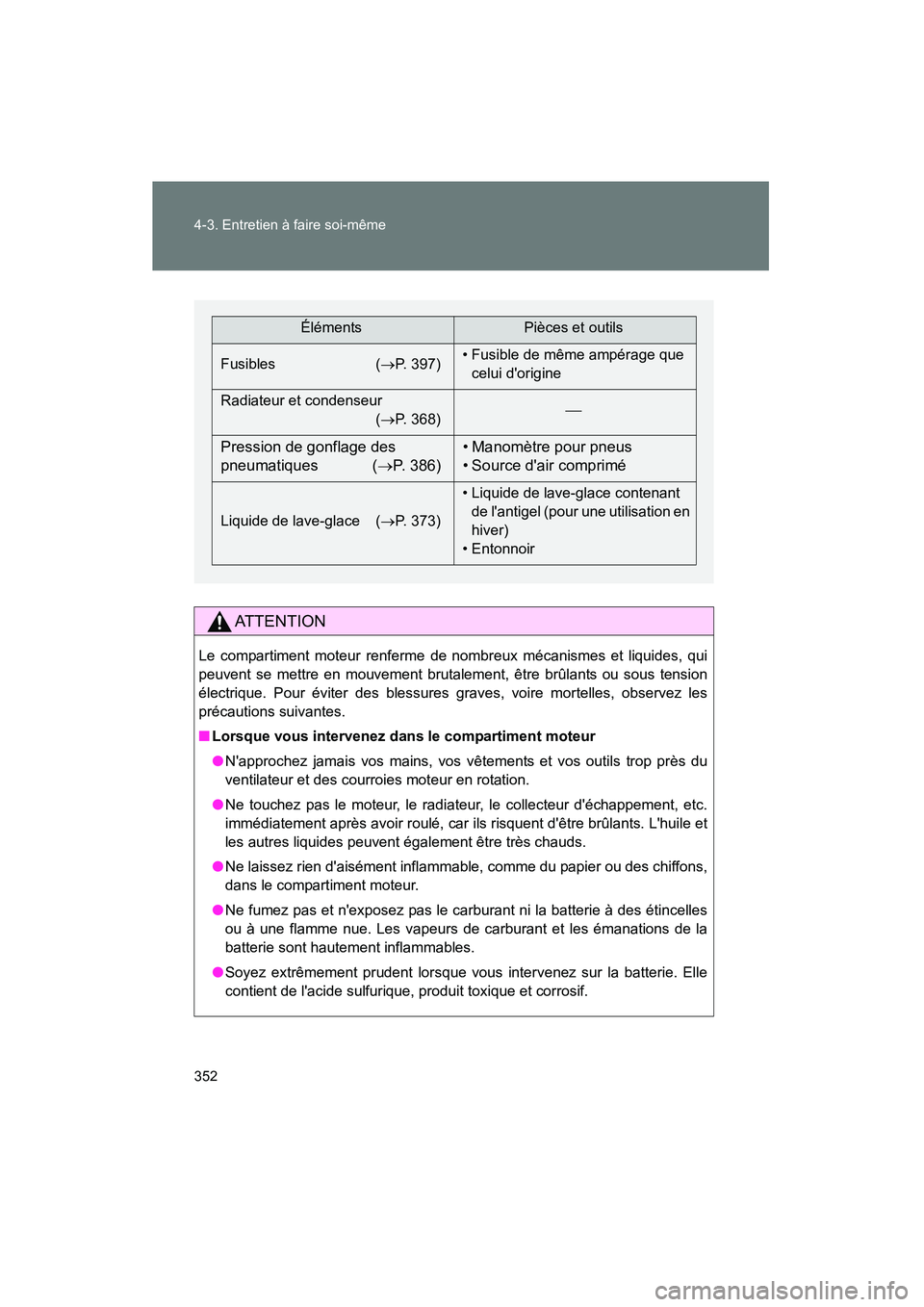

AT T E N T I O N
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutalement, être brûlants ou sous tension
électrique. Pour éviter des blessures graves, voire mortelles, observez les
précautions suivantes.
■ Lorsque vous intervenez dans le compartiment moteur
●N'approchez jamais vos mains, vos vêtements et vos outils trop près du
ventilateur et des courroies moteur en rotation.
● Ne touchez pas le moteur, le radiateur, le collecteur d'échappement, etc.
immédiatement après avoir roulé, car ils risquent d'être brûlants. L'huile et
les autres liquides peuvent également être très chauds.
● Ne laissez rien d'aisément inflammable, comme du papier ou des chiffons,
dans le compartiment moteur.
● Ne fumez pas et n'exposez pas le carburant ni la batterie à des étincelles
ou à une flamme nue. Les vapeurs de carburant et les émanations de la
batterie sont hautement inflammables.
● Soyez extrêmement prudent lorsque vous intervenez sur la batterie. Elle
contient de l'acide sulfurique, produit toxique et corrosif.
ÉlémentsPièces et outils
Fusibles ( →P. 397) • Fusible de même ampérage que
celui d'origine
Radiateur et condenseur (→ P. 368) 
Pression de gonflage des
pneumatiques (
→P. 386) • Manomètre pour pneus
• Source d'air comprimé
Liquide de lave-glace (
→P. 373) • Liquide de lave-glace contenant
de l'antigel (pour une utilisation en
hiver)
• Entonnoir

353
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

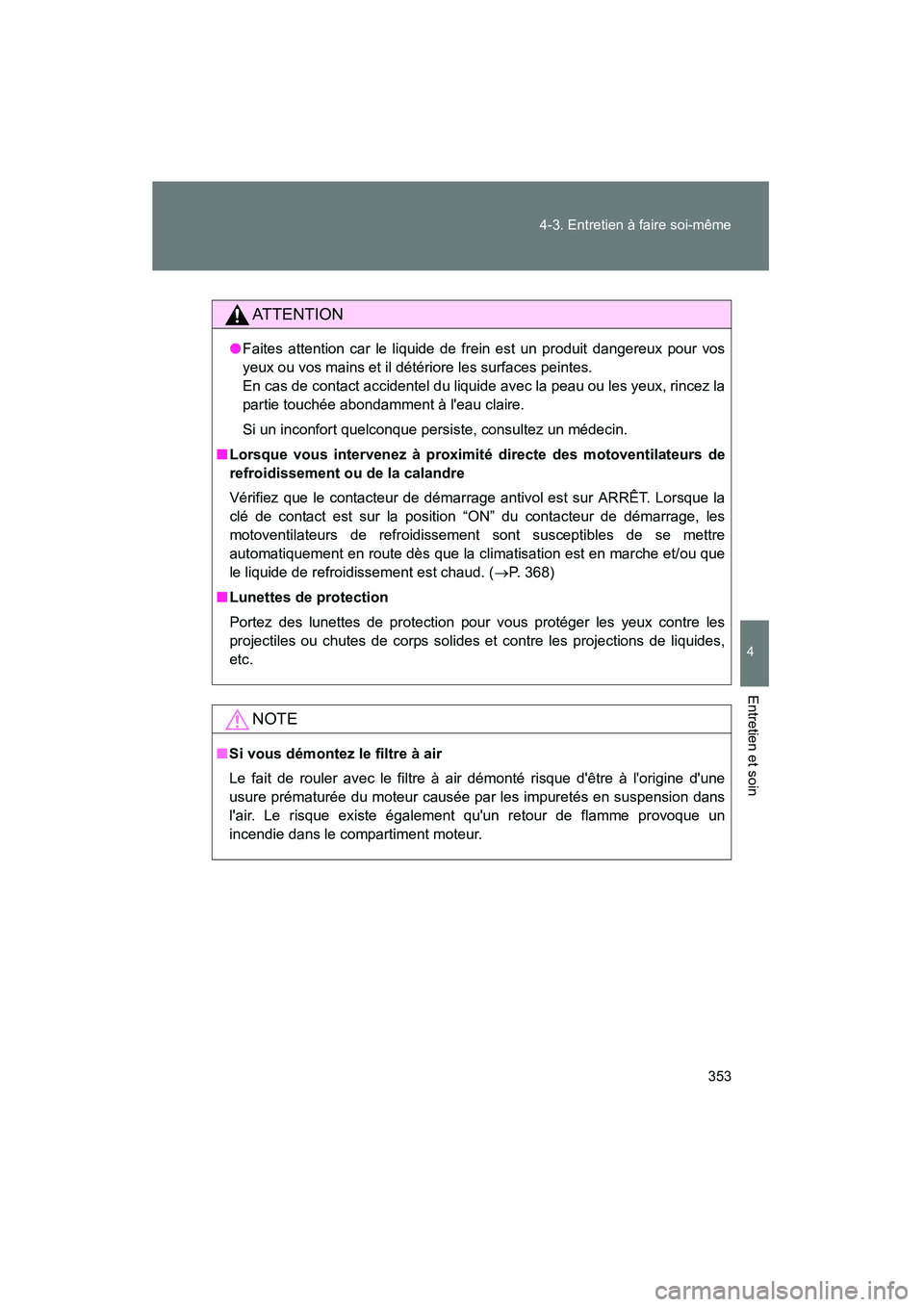

AT T E N T I O N
●
Faites attention car le liquide de frein est un produit dangereux pour vos
yeux ou vos mains et il détériore les surfaces peintes.
En cas de contact accidentel du liquide avec la peau ou les yeux, rincez la
partie touchée abondamment à l'eau claire.
Si un inconfort quelconque persiste, consultez un médecin.
■ Lorsque vous intervenez à proximité directe des motoventilateurs de
refroidissement ou de la calandre
Vérifiez que le contacteur de démarrage antivol est sur ARRÊT. Lorsque la
clé de contact est sur la position “ON” du contacteur de démarrage, les
motoventilateurs de refroidissement sont susceptibles de se mettre
automatiquement en route dès que la climatisation est en marche et/ou que
le liquide de refroidissement est chaud. ( →P. 368)
■ Lunettes de protection
Portez des lunettes de protection pour vous protéger les yeux contre les
projectiles ou chutes de corps solides et contre les projections de liquides,
etc.
NOTE
■Si vous démontez le filtre à air
Le fait de rouler avec le filtre à air démonté risque d'être à l'origine d'une
usure prématurée du moteur causée par les impuretés en suspension dans
l'air. Le risque existe également qu'un retour de flamme provoque un
incendie dans le compartiment moteur.

354
4-3. Entretien à faire soi-même
MATRIX_D

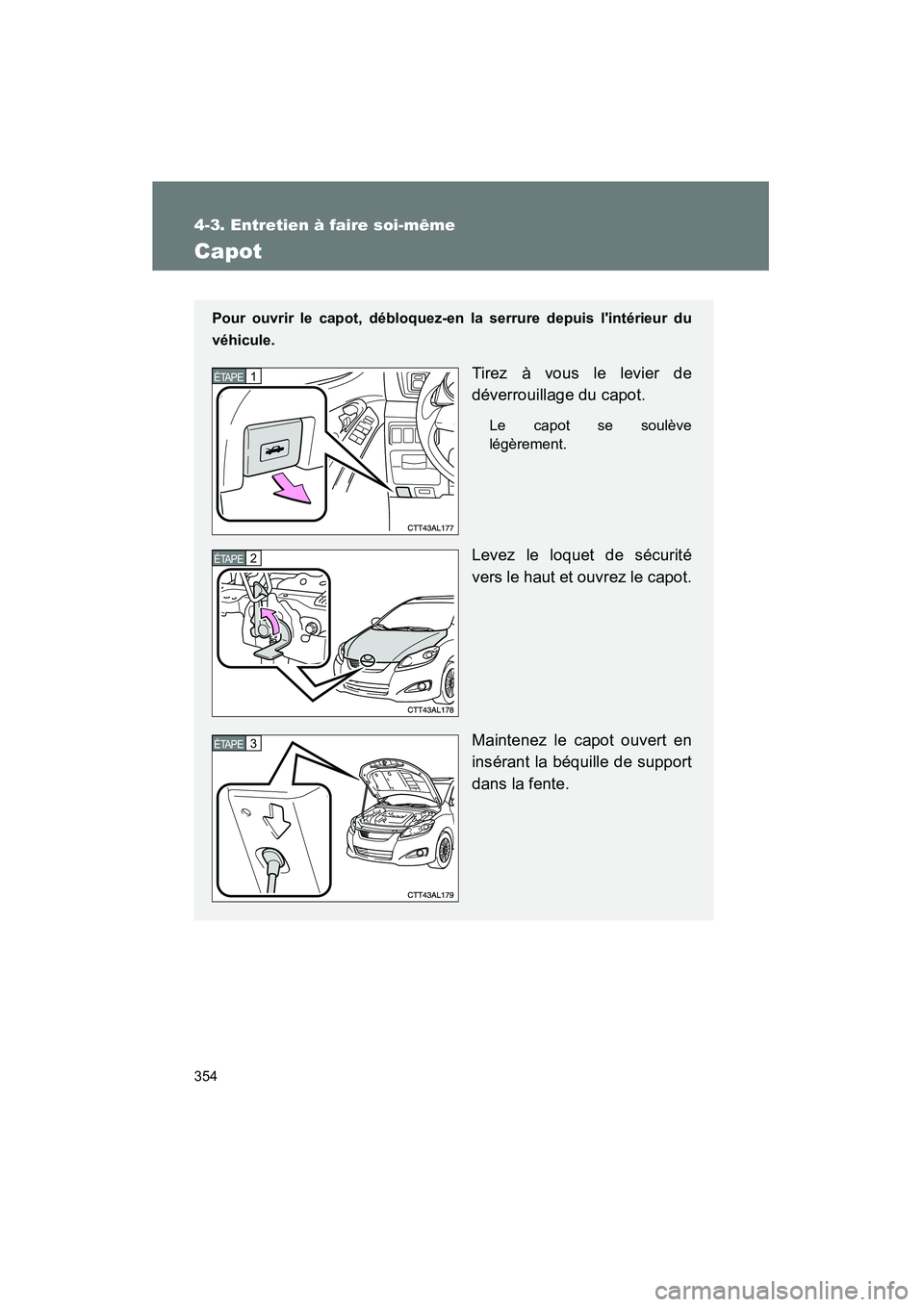

Capot
Pour ouvrir le capot, débloquez-en la serrure depuis l'intérieur du
véhicule.
Tirez à vous le levier de
déverrouillage du capot.
Le capot se soulève
légèrement.
Levez le loquet de sécurité
vers le haut et ouvrez le capot.
Maintenez le capot ouvert en
insérant la béquille de support
dans la fente.
1ÉTAPE
2ÉTAPE
3ÉTAPE

355
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D

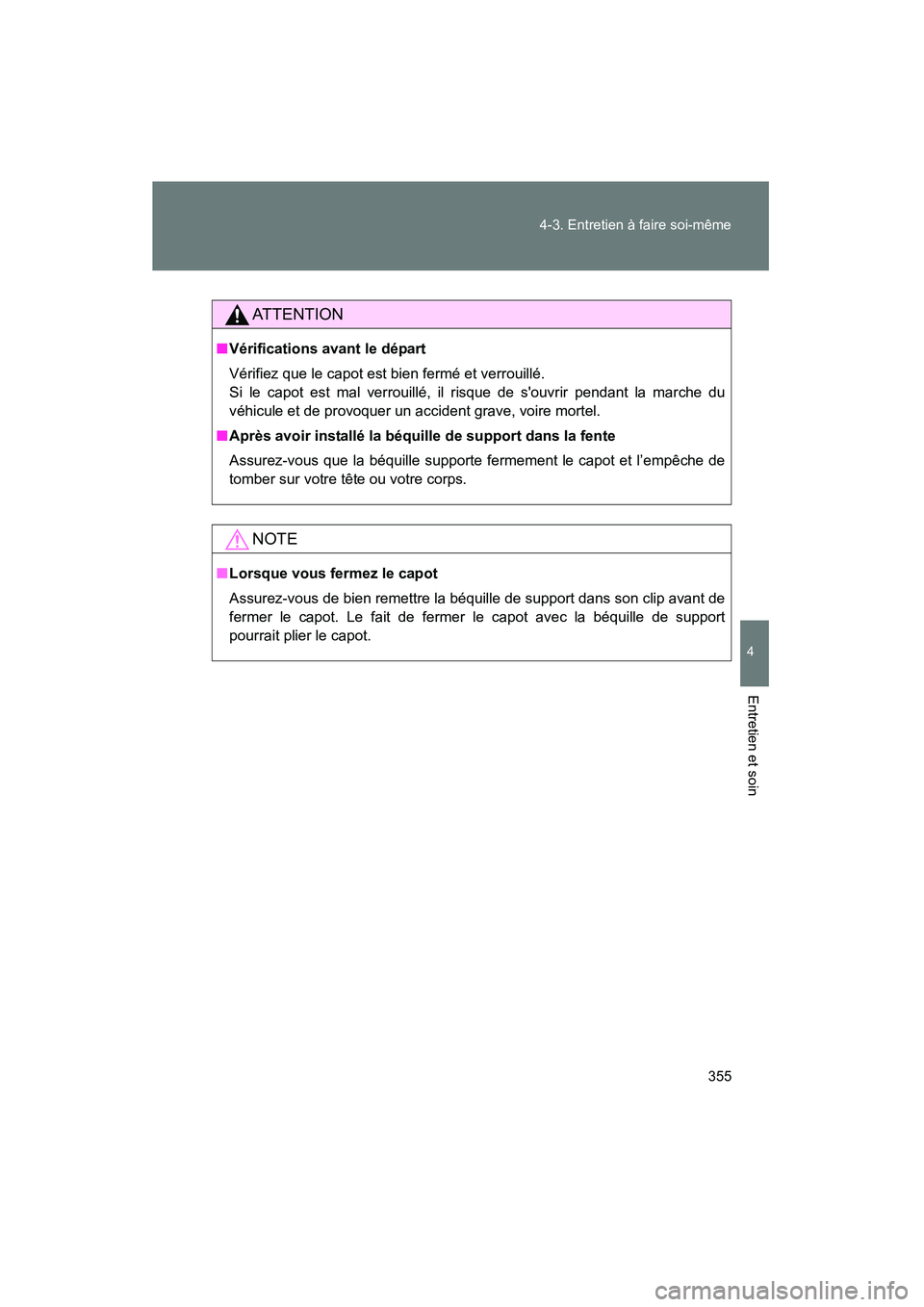

AT T E N T I O N
■
Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident grave, voire mortel.
■ Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fermement le capot et l’empêche de
tomber sur votre tête ou votre corps.
NOTE
■Lorsque vous fermez le capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de
fermer le capot. Le fait de fermer le capot avec la béquille de support
pourrait plier le capot.

356
4-3. Entretien à faire soi-même
MATRIX_D

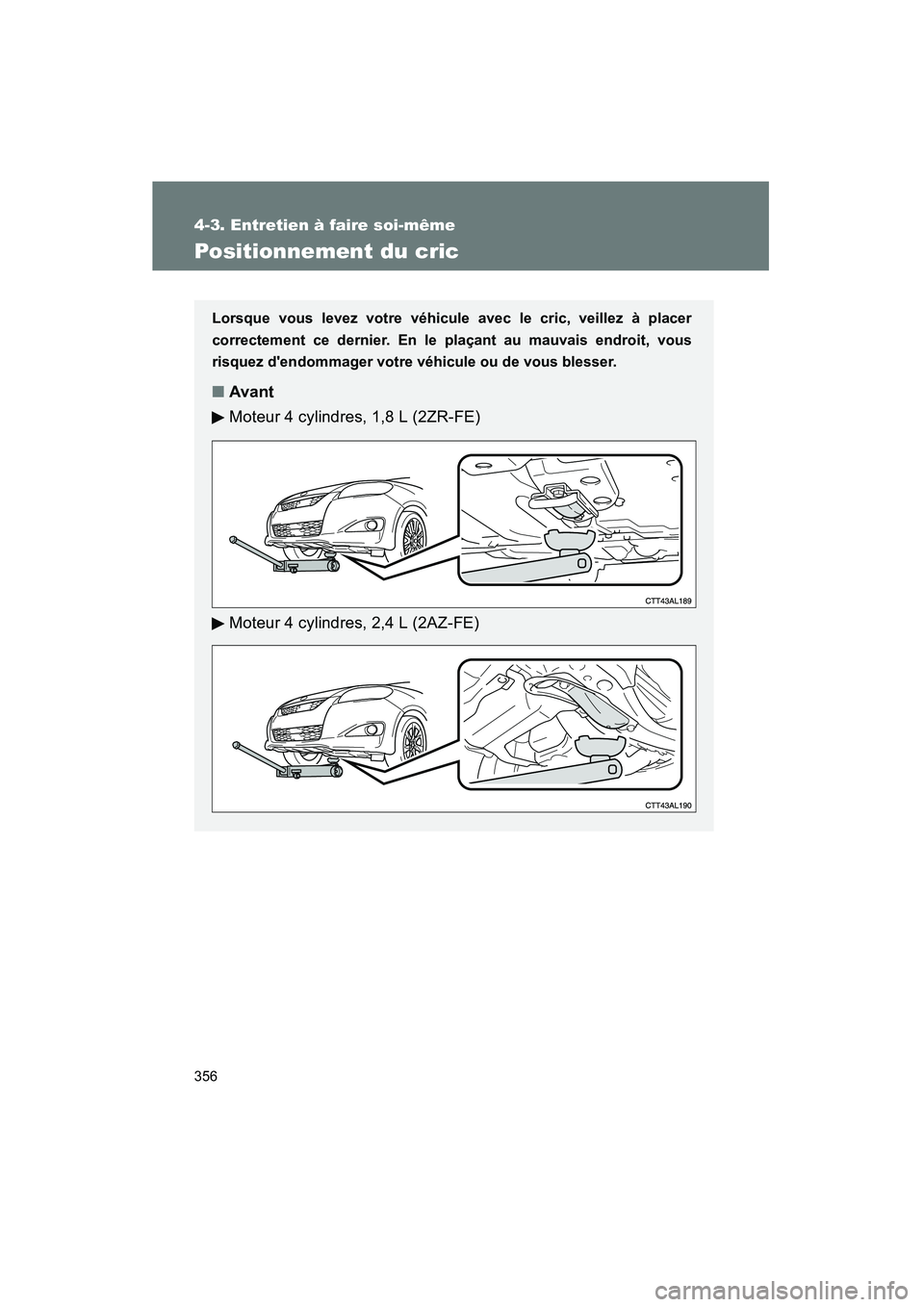

Positionnement du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d'endommager votre véhicule ou de vous blesser.
■Avant
Moteur 4 cylindres, 1,8 L (2ZR-FE)
Moteur 4 cylindres, 2,4 L (2AZ-FE)

357
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
■

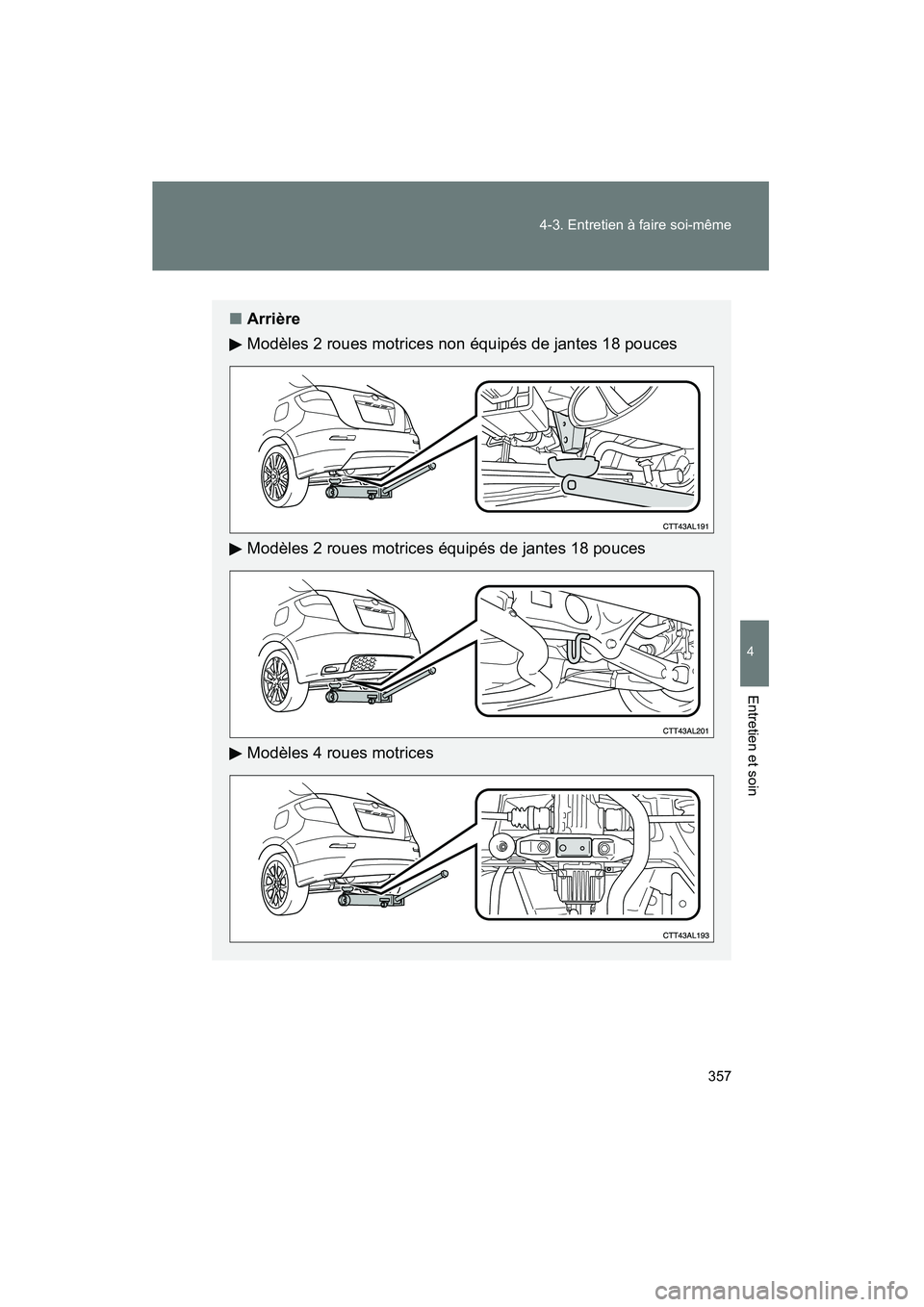

Arrière
Modèles 2 roues motrices non équipés de jantes 18 pouces
Modèles 2 roues motrices équipés de jantes 18 pouces
Modèles 4 roues motrices

358 4-3. Entretien à faire soi-même
MATRIX_D

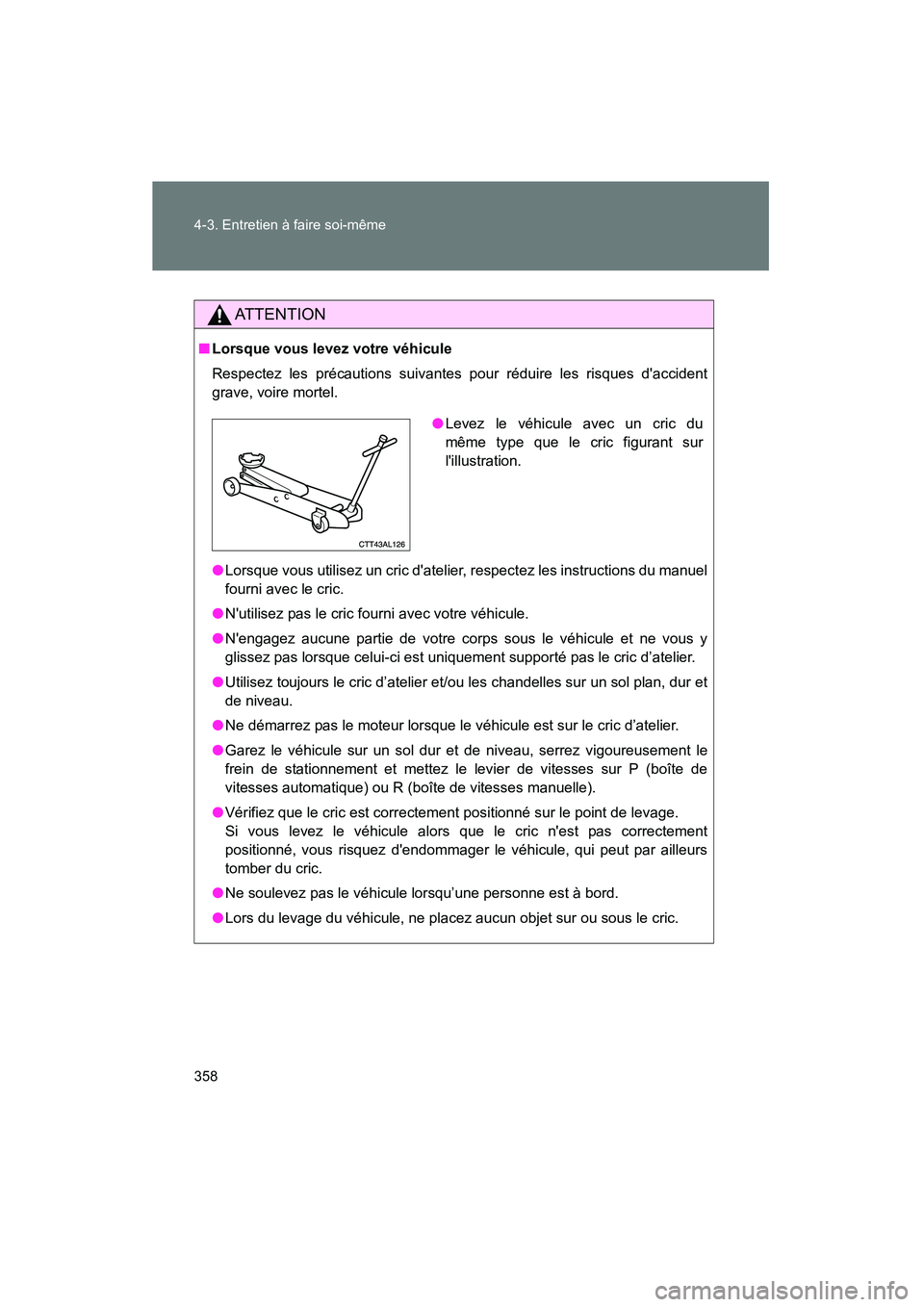

AT T E N T I O N
■Lorsque vous levez votre véhicule
Respectez les précautions suivantes pour réduire les risques d'accident
grave, voire mortel.
●Lorsque vous utilisez un cric d'atelier, respectez les instructions du manuel
fourni avec le cric.
● N'utilisez pas le cric fourni avec votre véhicule.
● N'engagez aucune partie de votre corps sous le véhicule et ne vous y
glissez pas lorsque celui-ci est uniquement supporté pas le cric d’atelier.
● Utilisez toujours le cric d’atelier et/ou les chandelles sur un sol plan, dur et
de niveau.
● Ne démarrez pas le moteur lorsque le véhicule est sur le cric d’atelier.
● Garez le véhicule sur un sol dur et de niveau, serrez vigoureusement le
frein de stationnement et mettez le levier de vitesses sur P (boîte de
vitesses automatique) ou R (boîte de vitesses manuelle).
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n'est pas correctement
positionné, vous risquez d'endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Ne soulevez pas le véhicule lorsqu’une personne est à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric.
●Levez le véhicule avec un cric du
même type que le cric figurant sur
l'illustration.
