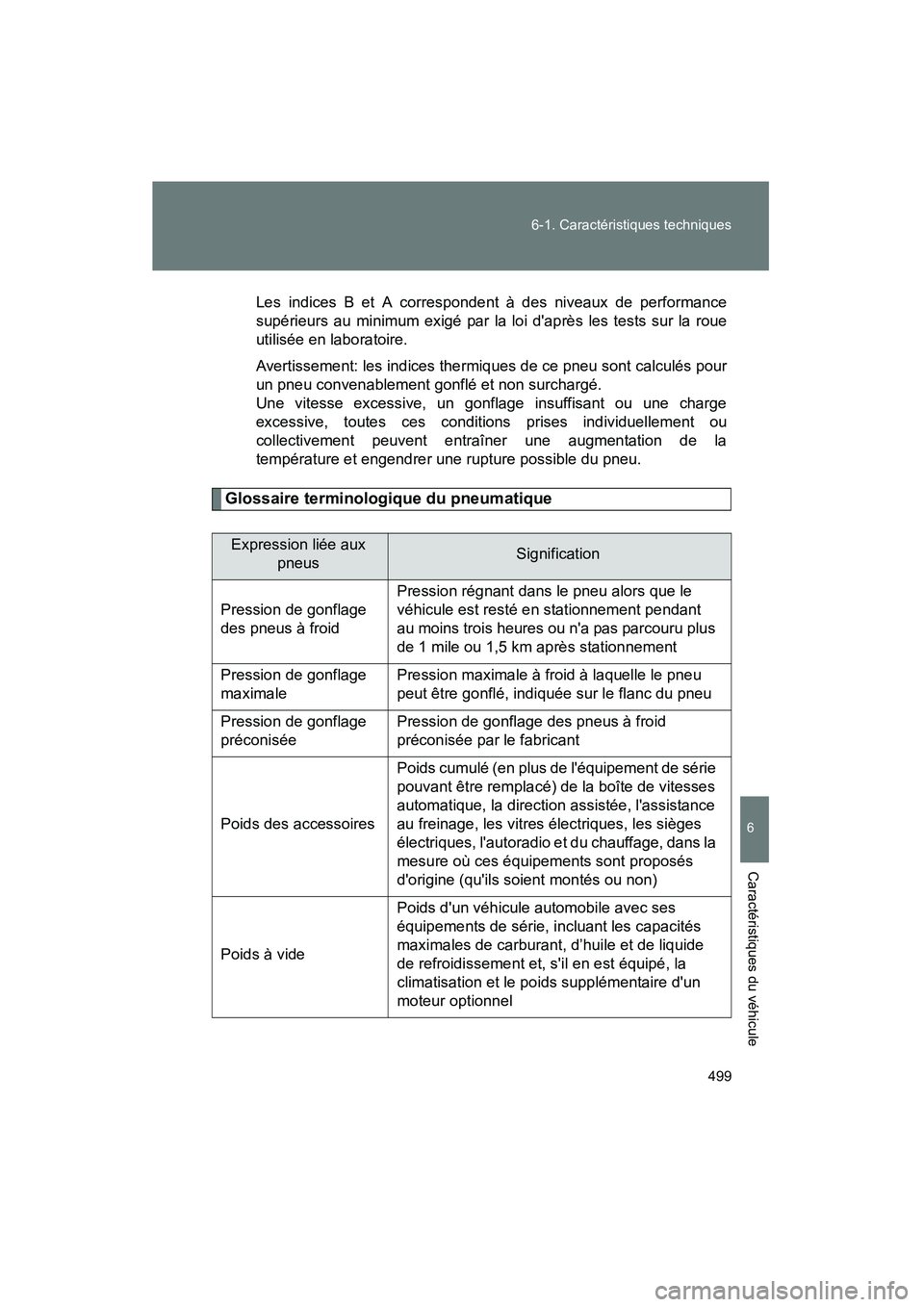

499
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
Les indices B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d'après les tests sur la roue
utilisée en laboratoire.
Avertissement: les indices thermiques de ce pneu sont calculés pour
un pneu convenablement gonflé et non surchargé.
Une vitesse excessive, un gonflage insuffisant ou une charge
excessive, toutes ces conditions prises individuellement ou
collectivement peuvent entraîner une augmentation de la
température et engendrer une rupture possible du pneu.
Glossaire terminologique du pneumatique
Expression liée aux
pneusSignification
Pression de gonflage
des pneus à froid Pression régnant dans le pneu alors que le
véhicule est resté en stationnement pendant
au moins trois heures ou n'a pas parcouru plus
de 1 mile ou 1,5 km après stationnement
Pression de gonflage
maximale Pression maximale à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
préconisée Pression de gonflage des pneus à froid
préconisée par le fabricant
Poids des accessoires Poids cumulé (en plus de l'équipement de série
pouvant être remplacé) de la boîte de vitesses
automatique, la direction assistée, l'assistance
au freinage, les vitres électriques, les sièges
électriques, l'autoradio et du chauffage, dans la
mesure où ces équipements sont proposés
d'origine (qu'ils soient montés ou non)
Poids à vide Poids d'un véhicule automobile avec ses
équipements de série, incluant les capacités
maximales de carburant, d’huile et de liquide
de refroidissement et, s'il en est équipé, la
climatisation et le poids supplémentaire d'un
moteur optionnel

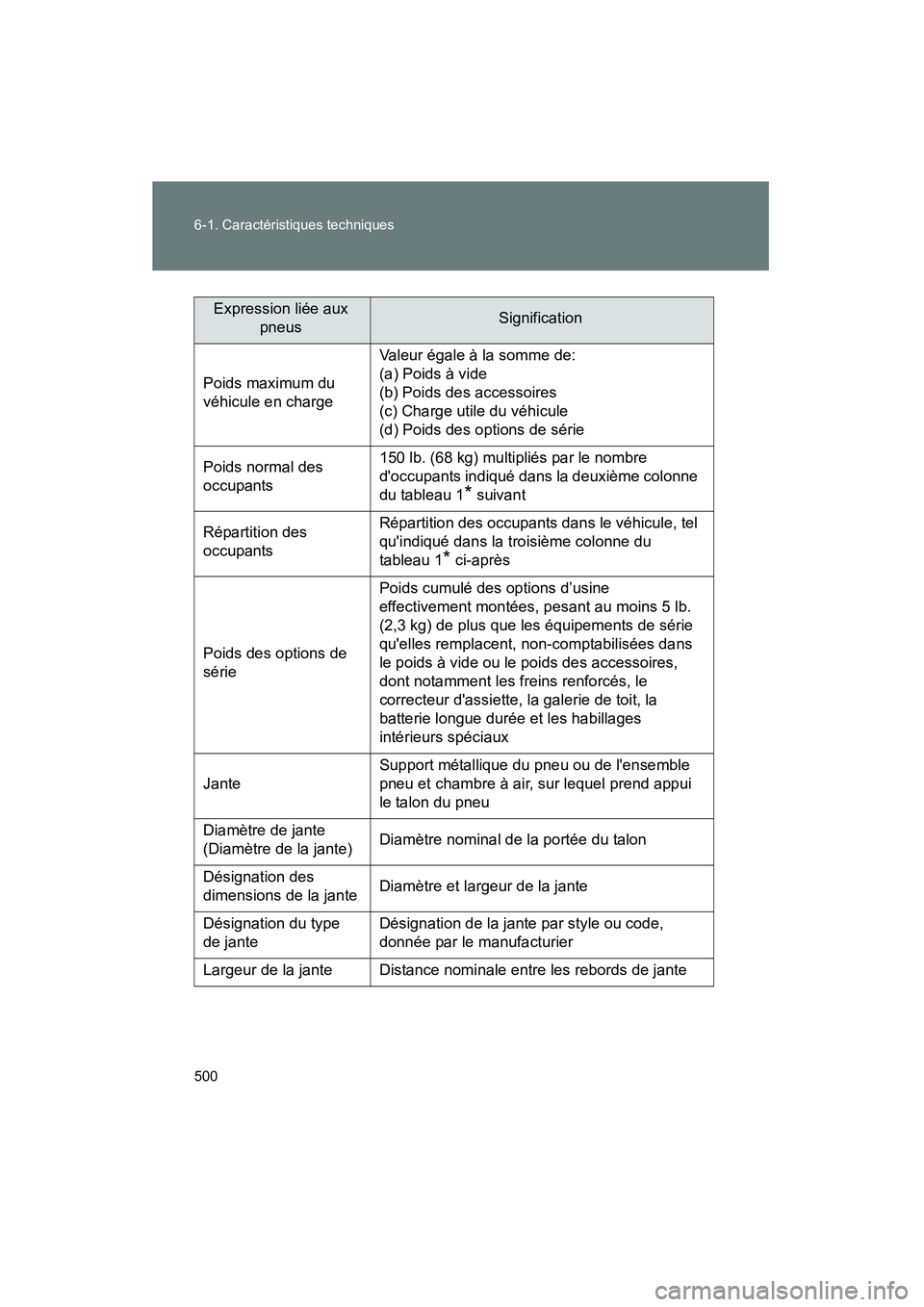

500 6-1. Caractéristiques techniques
MATRIX_D
Poids maximum du
véhicule en chargeValeur égale à la somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Charge utile du véhicule
(d) Poids des options de série
Poids normal des
occupants 150 lb. (68 kg) multipliés par le nombre
d'occupants indiqué dans la deuxième colonne
du tableau 1
* suivant
Répartition des
occupants Répartition des occupants dans le véhicule, tel
qu'indiqué dans la troisième colonne du
tableau 1
* ci-après
Poids des options de
série Poids cumulé des options d’usine
effectivement montées, pesant au moins 5 lb.
(2,3 kg) de plus que les équipements de série
qu'elles remplacent, non-comptabilisées dans
le poids à vide ou le poids des accessoires,
dont notamment les freins renforcés, le
correcteur d'assiette, la galerie de toit, la
batterie longue durée et les habillages
intérieurs spéciaux
Jante Support métallique du pneu ou de l'ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de jante
(Diamètre de la jante) Diamètre nominal de la portée du talon
Désignation des
dimensions de la jante Diamètre et largeur de la jante
Désignation du type
de jante Désignation de la jante par style ou code,
donnée par le manufacturier
Largeur de la jante Distance nominale entre les rebords de jante
Expression liée aux pneusSignification

501
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D

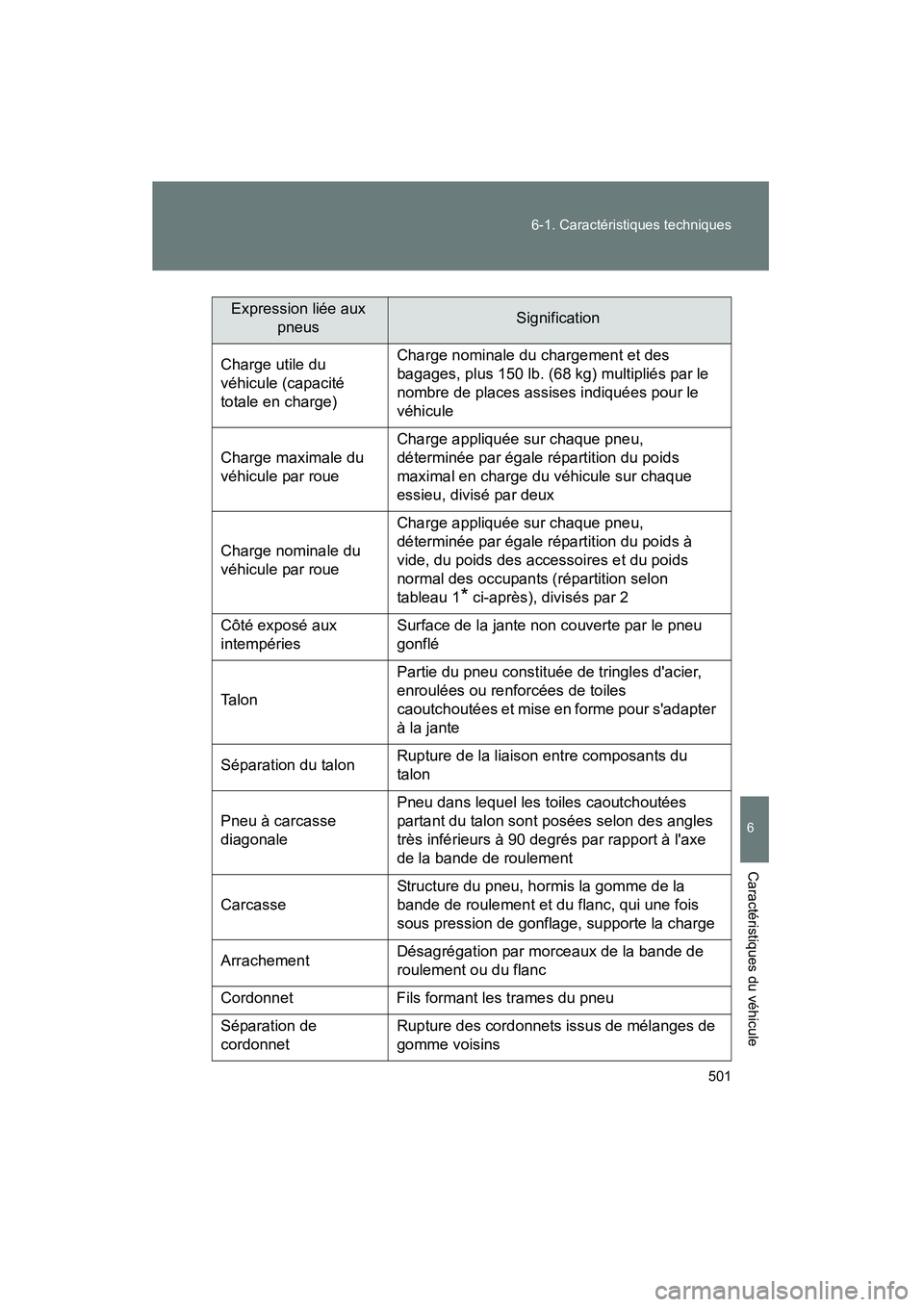

Charge utile du
véhicule (capacité
totale en charge)
Charge nominale du chargement et des
bagages, plus 150 lb. (68 kg) multipliés par le
nombre de places assises indiquées pour le
véhicule
Charge maximale du
véhicule par roue Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids
maximal en charge du véhicule sur chaque
essieu, divisé par deux
Charge nominale du
véhicule par roue Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids à
vide, du poids des accessoires et du poids
normal des occupants (répartition selon
tableau 1
* ci-après), divisés par 2
Côté exposé aux
intempéries Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneu constituée de tringles d'acier,
enroulées ou renforcées de toiles
caoutchoutées et mise en forme pour s'adapter
à la jante
Séparation du talon Rupture de la liaison entre composants du
talon
Pneu à carcasse
diagonale Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées selon des angles
très inférieurs à 90 degrés par rapport à l'axe
de la bande de roulement
Carcasse Structure du pneu, hormis la gomme de la
bande de roulement et du flanc, qui une fois
sous pression de gonflage, supporte la charge
Arrachement Désagrégation par morceaux de la bande de
roulement ou du flanc
Cordonnet Fils formant les trames du pneu
Séparation de
cordonnet Rupture des cordonnets issus de mélanges de
gomme voisins
Expression liée aux
pneusSignification

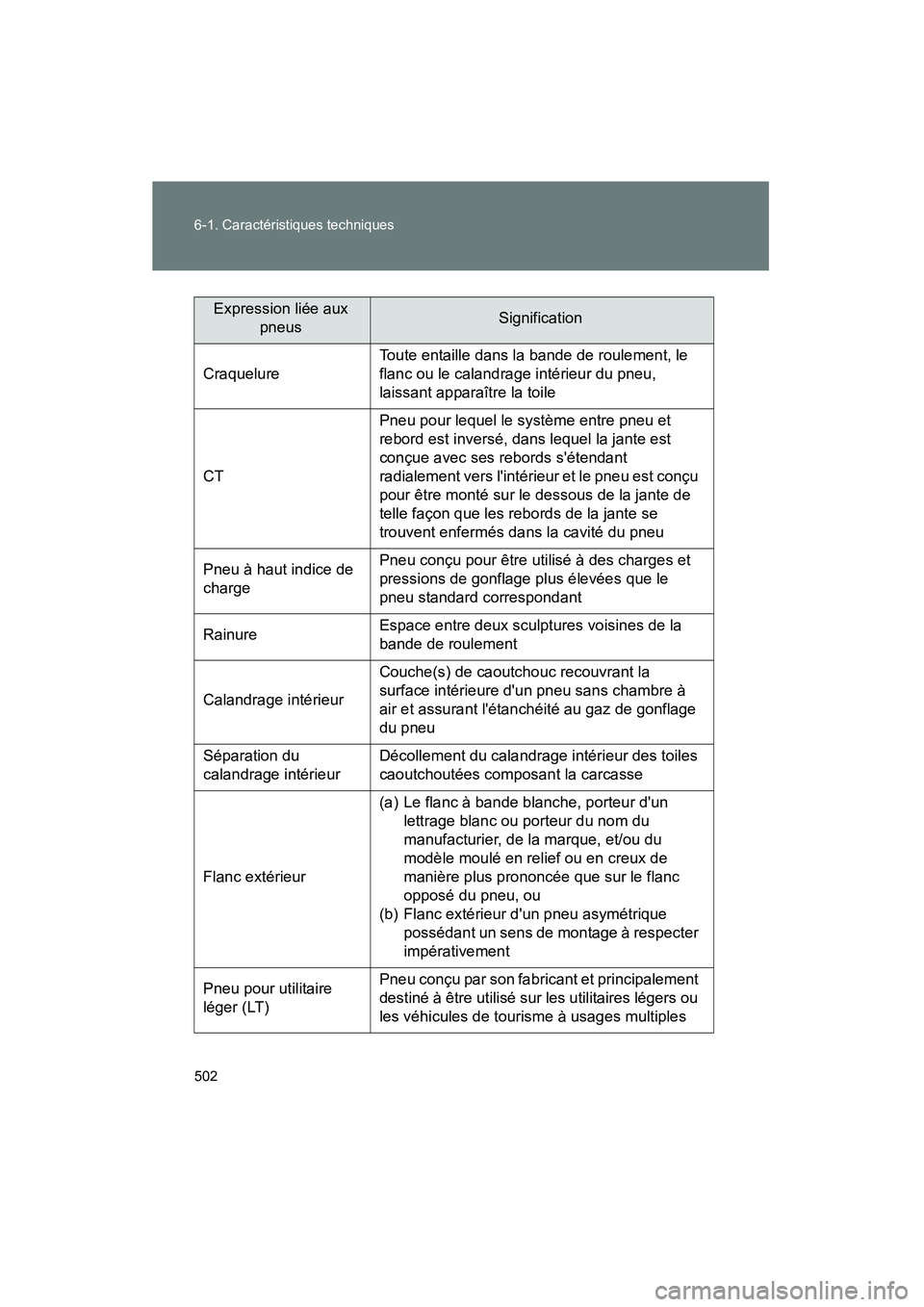

502 6-1. Caractéristiques techniques
MATRIX_D
CraquelureToute entaille dans la bande de roulement, le
flanc ou le calandrage intérieur du pneu,
laissant apparaître la toile
CT Pneu pour lequel le système entre pneu et
rebord est inversé, dans lequel la jante est
conçue avec ses rebords s'étendant
radialement vers l'intérieur et le pneu est conçu
pour être monté sur le dessous de la jante de
telle façon que les rebords de la jante se
trouvent enfermés dans la cavité du pneu
Pneu à haut indice de
charge Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Rainure Espace entre deux sculptures voisines de la
bande de roulement
Calandrage intérieur Couche(s) de caoutchouc recouvrant la
surface intérieure d'un pneu sans chambre à
air et assurant l'étanchéité au gaz de gonflage
du pneu
Séparation du
calandrage intérieur Décollement du calandrage intérieur des toiles
caoutchoutées composant la carcasse
Flanc extérieur (a) Le flanc à bande blanche, porteur d'un
lettrage blanc ou porteur du nom du
manufacturier, de la marque, et/ou du
modèle moulé en relief ou en creux de
manière plus prononcée que sur le flanc
opposé du pneu, ou
(b) Flanc extérieur d'un pneu asymétrique possédant un sens de montage à respecter
impérativement
Pneu pour utilitaire
léger (LT) Pneu conçu par son fabricant et principalement
destiné à être utilisé sur les utilitaires légers ou
les véhicules de tourisme à usages multiples
Expression liée aux
pneusSignification

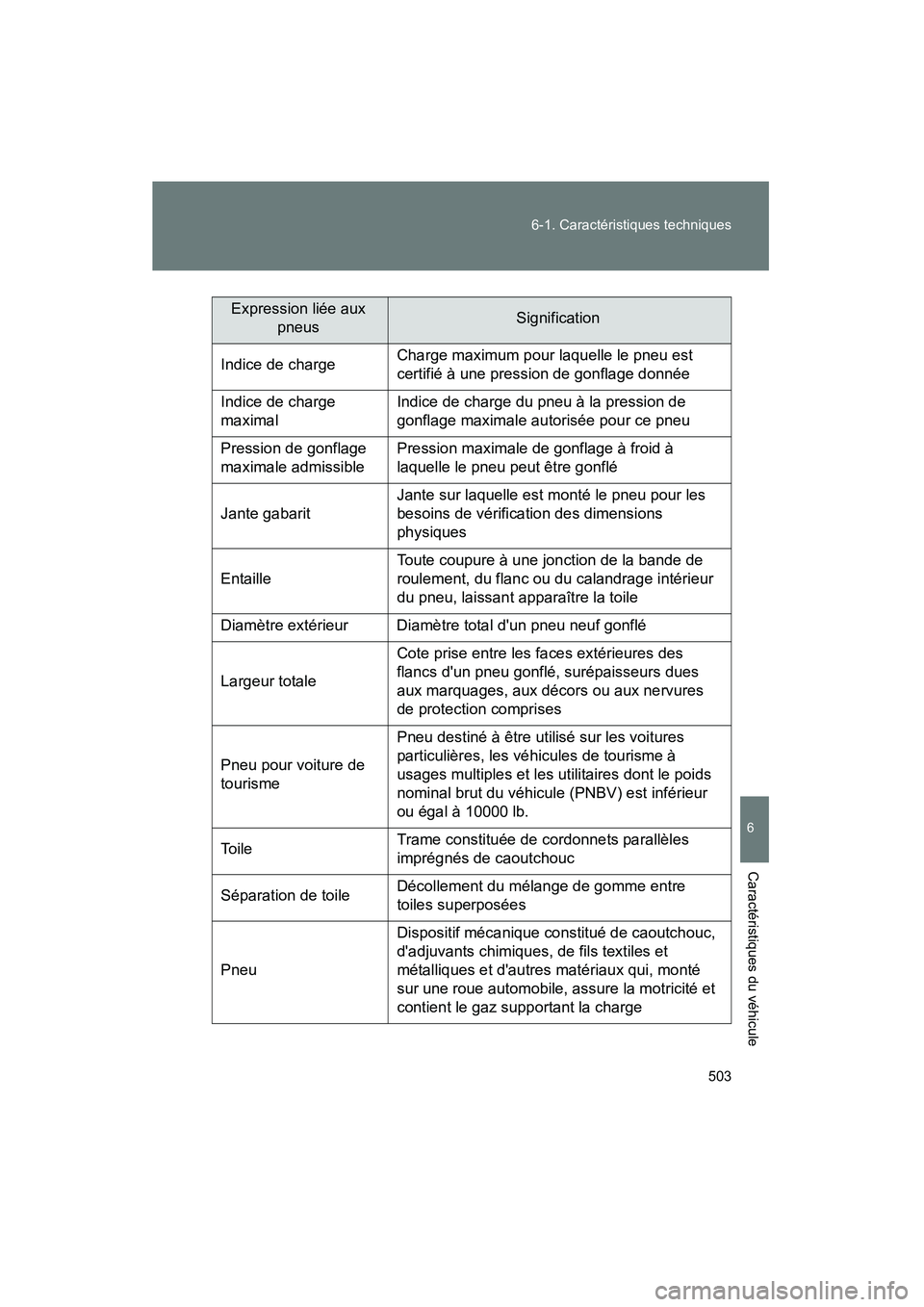

503
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
Indice de charge
Charge maximum pour laquelle le pneu est
certifié à une pression de gonflage donnée
Indice de charge
maximal Indice de charge du pneu à la pression de
gonflage maximale autorisée pour ce pneu
Pression de gonflage
maximale admissible Pression maximale de gonflage à froid à
laquelle le pneu peut être gonflé
Jante gabarit Jante sur laquelle est monté le pneu pour les
besoins de vérification des dimensions
physiques
Entaille Toute coupure à une jonction de la bande de
roulement, du flanc ou du calandrage intérieur
du pneu, laissant apparaître la toile
Diamètre extérieur Diamètre total d'un pneu neuf gonflé
Largeur totale Cote prise entre les faces extérieures des
flancs d'un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection comprises
Pneu pour voiture de
tourisme Pneu destiné à être utilisé sur les voitures
particulières, les véhicules de tourisme à
usages multiples et les utilitaires dont le poids
nominal brut du véhicule (PNBV) est inférieur
ou égal à 10000 lb.
To i l e Trame constituée de cordonnets parallèles
imprégnés de caoutchouc
Séparation de toile Décollement du mélange de gomme entre
toiles superposées
Pneu Dispositif mécanique constitué de caoutchouc,
d'adjuvants chimiques, de fils textiles et
métalliques et d'autres matériaux qui, monté
sur une roue automobile, assure la motricité et
contient le gaz supportant la charge
Expression liée aux
pneusSignification

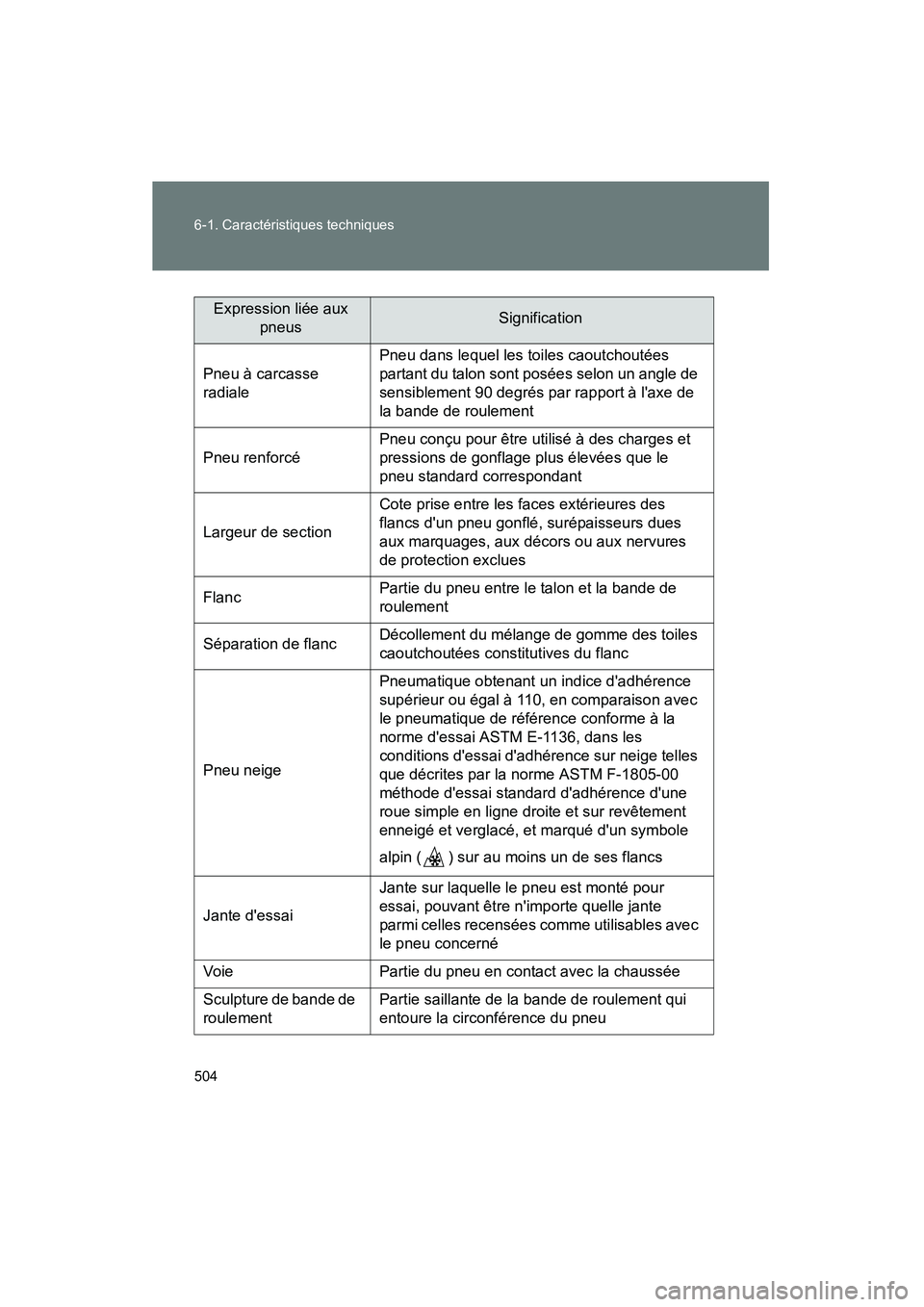

504 6-1. Caractéristiques techniques
MATRIX_D
Pneu à carcasse
radialePneu dans lequel les toiles caoutchoutées
partant du talon sont posées selon un angle de
sensiblement 90 degrés par rapport à l'axe de
la bande de roulement
Pneu renforcé Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Largeur de section Cote prise entre les faces extérieures des
flancs d'un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection exclues
Flanc Partie du pneu entre le talon et la bande de
roulement
Séparation de flanc Décollement du mélange de gomme des toiles
caoutchoutées constitutives du flanc
Pneu neige Pneumatique obtenant un indice d'adhérence
supérieur ou égal à 110, en comparaison avec
le pneumatique de référence conforme à la
norme d'essai ASTM E-1136, dans les
conditions d'essai d'adhérence sur neige telles
que décrites par la norme ASTM F-1805-00
méthode d'essai standard d'adhérence d'une
roue simple en ligne droite et sur revêtement
enneigé et verglacé, et marqué d'un symbole
alpin ( ) sur au moins un de ses flancs
Jante d'essai Jante sur laquelle le pneu est monté pour
essai, pouvant être n'importe quelle jante
parmi celles recensées comme utilisables avec
le pneu concerné
Voie Partie du pneu en contact avec la chaussée
Sculpture de bande de
roulement Partie saillante de la bande de roulement qui
entoure la circonférence du pneu
Expression liée aux
pneusSignification

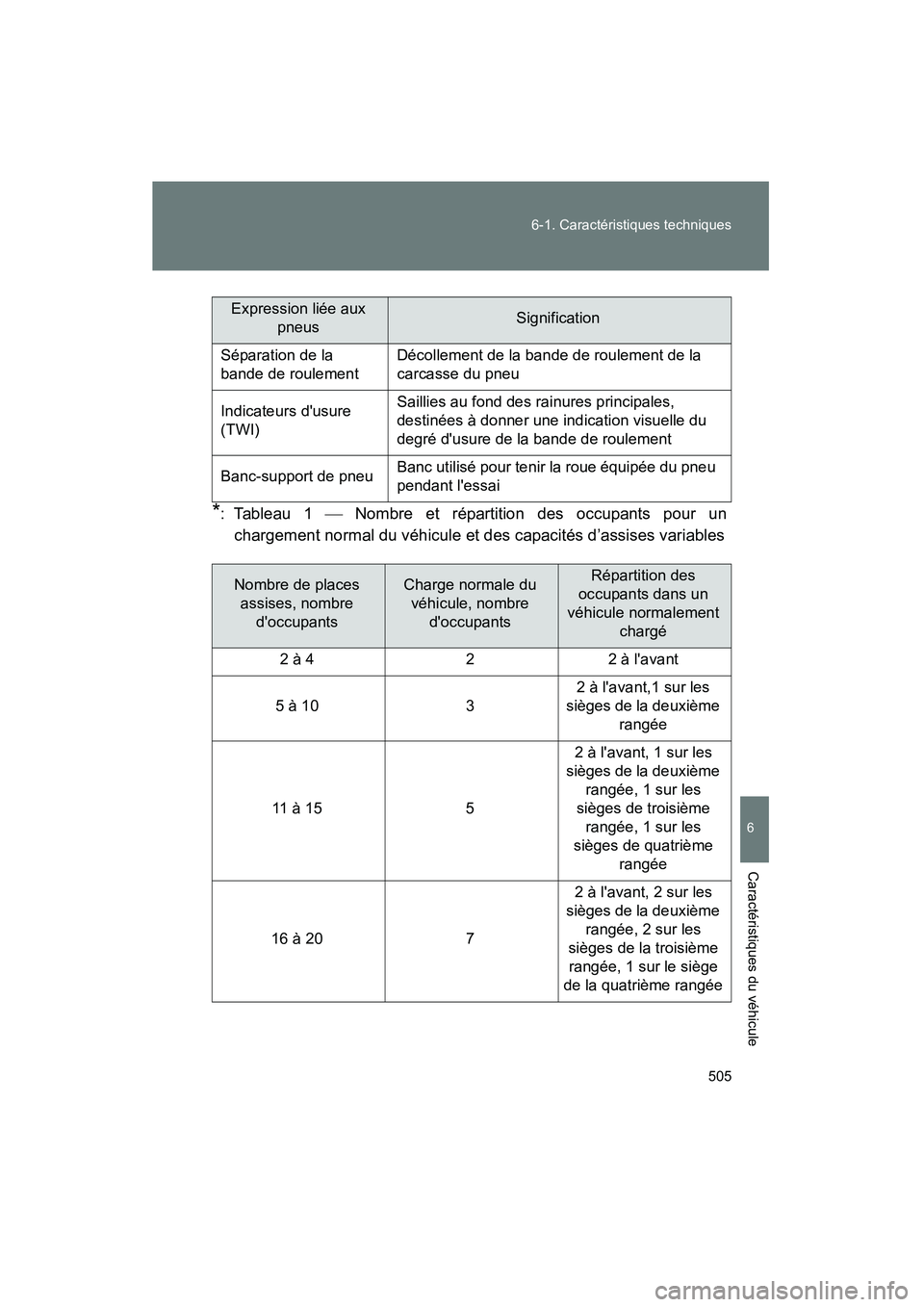

505
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
*: Tableau 1
 Nombre et répartition des occupants pour un
chargement normal du véhicule et des capacités d’assises variables
Séparation de la
bande de roulement Décollement de la bande de roulement de la
carcasse du pneu
Indicateurs d'usure
(TWI) Saillies au fond des rainures principales,
destinées à donner une indication visuelle du
degré d'usure de la bande de roulement
Banc-support de pneu Banc utilisé pour tenir la roue équipée du pneu
pendant l'essai
Nombre de places
assises, nombre d'occupantsCharge normale du véhicule, nombre d'occupantsRépartition des
occupants dans un
véhicule normalement chargé
2 à 4 2 2 à l'avant
5 à 10 3 2 à l'avant,1 sur les
sièges de la deuxième rangée
11 à 1 5 5 2 à l'avant, 1 sur les
sièges de la deuxième rangée, 1 sur les
sièges de troisième rangée, 1 sur les
sièges de quatrième rangée
16 à 20 7 2 à l'avant, 2 sur les
sièges de la deuxième rangée, 2 sur les
sièges de la troisième rangée, 1 sur le siège
de la quatrième rangée
Expression liée aux pneusSignification

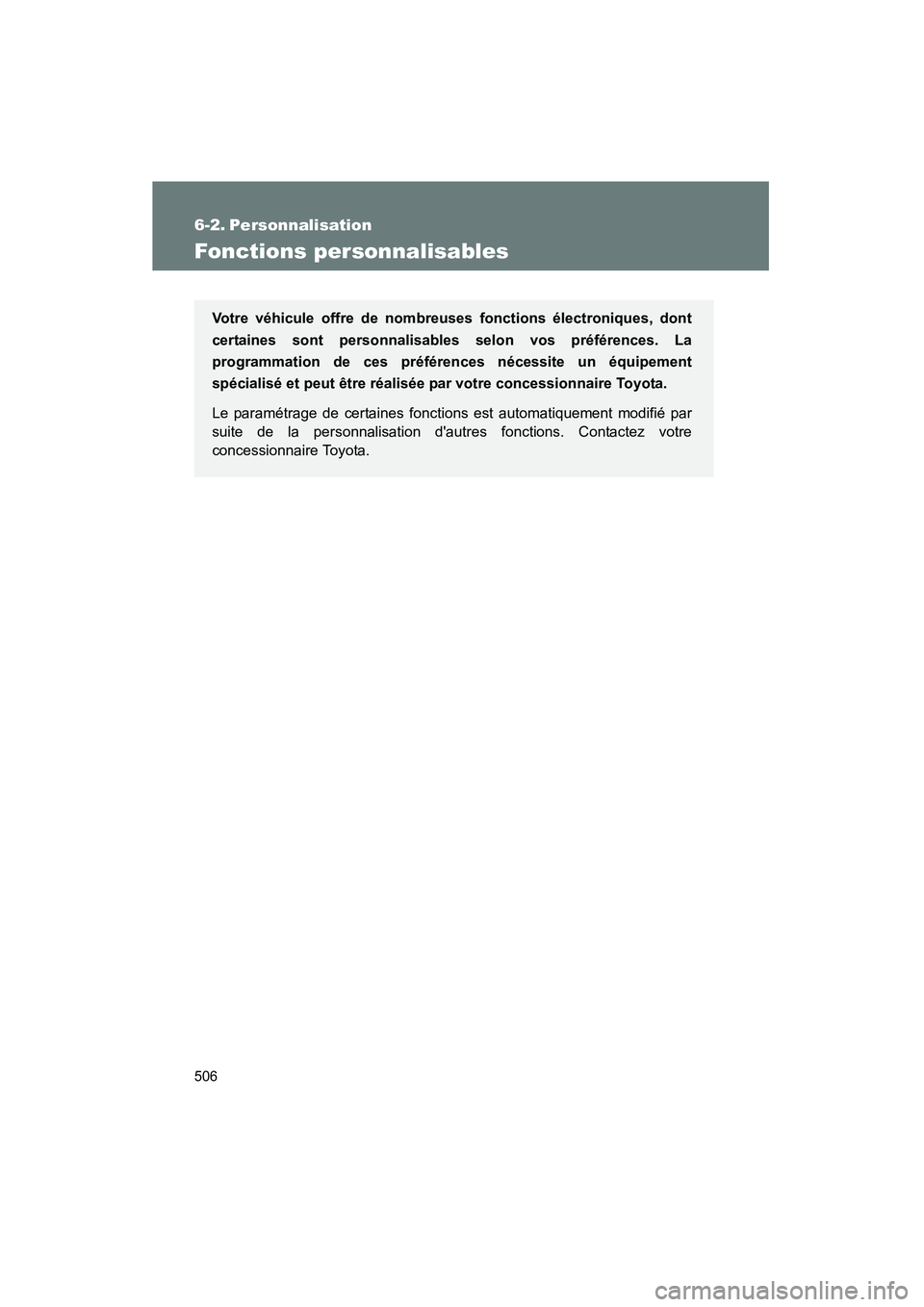

506
MATRIX_D
6-2. Personnalisation
Fonctions personnalisables
Votre véhicule offre de nombreuses fonctions électroniques, dont
certaines sont personnalisables selon vos préférences. La
programmation de ces préférences nécessite un équipement
spécialisé et peut être réalisée par votre concessionnaire Toyota.
Le paramétrage de certaines fonctions est automatiquement modifié par
suite de la personnalisation d'autres fonctions. Contactez votre
concessionnaire Toyota.

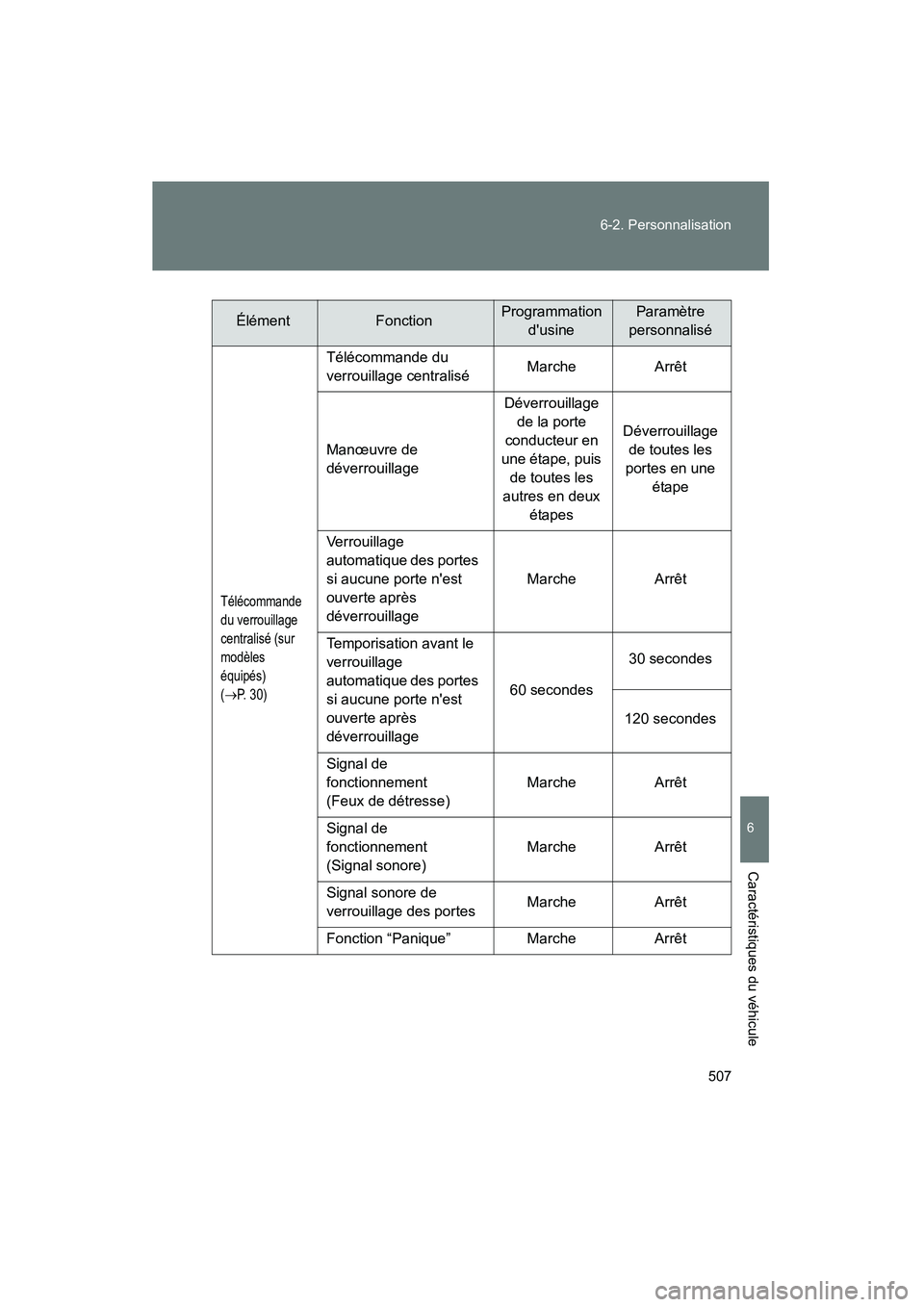

507
6-2. Personnalisation
6
Caractéristiques du véhicule
MATRIX_D
ÉlémentFonctionProgrammation
d'usineParamètre
personnalisé
Télécommande
du verrouillage
centralisé (sur
modèles
équipés)
(
→P. 30)
Télécommande du
verrouillage centralisé Marche Arrêt
Manœuvre de
déverrouillage Déverrouillage
de la porte
conducteur en
une étape, puis de toutes les
autres en deux étapes Déverrouillage
de toutes les
portes en une étape
Verrouillage
automatique des portes
si aucune porte n'est
ouverte après
déverrouillage Marche Arrêt
Temporisation avant le
verrouillage
automatique des portes
si aucune porte n'est
ouverte après
déverrouillage 60 secondes
30 secondes
120 secondes
Signal de
fonctionnement
(Feux de détresse) Marche Arrêt
Signal de
fonctionnement
(Signal sonore) Marche Arrêt
Signal sonore de
verrouillage des portes Marche Arrêt
Fonction “Panique” Marche Arrêt

508 6-2. Personnalisation
MATRIX_D
Verrouillage
des portes
(véhicules
équipés d'un
système de
verrouillage
centralisé
des portes)
(
→P. 34)Déverrouillage avec la
clé
Déverrouillage
de la porte
conducteur en
une étape, puis de toutes les
autres en deux étapes Déverrouillage
de toutes les
portes en une étape
Déverrouillage de
toutes les portes à
l'ouverture de la porte
conducteur Arrêt Marche
Déverrouillage de
toutes les portes à la
mise sur P du levier de
vitesses. (véhicules
équipés d'une
transmission
automatique) Marche Arrêt
Verrouillage de toutes
les portes asservi à la
mise du levier de
vitesses sur une autre
position que P.
(véhicules équipés
d'une transmission
automatique) Marche Arrêt
ÉlémentFonctionProgrammation
d'usineParamètre
personnalisé
