TOYOTA MATRIX 2013 Manuel du propriétaire (in French)

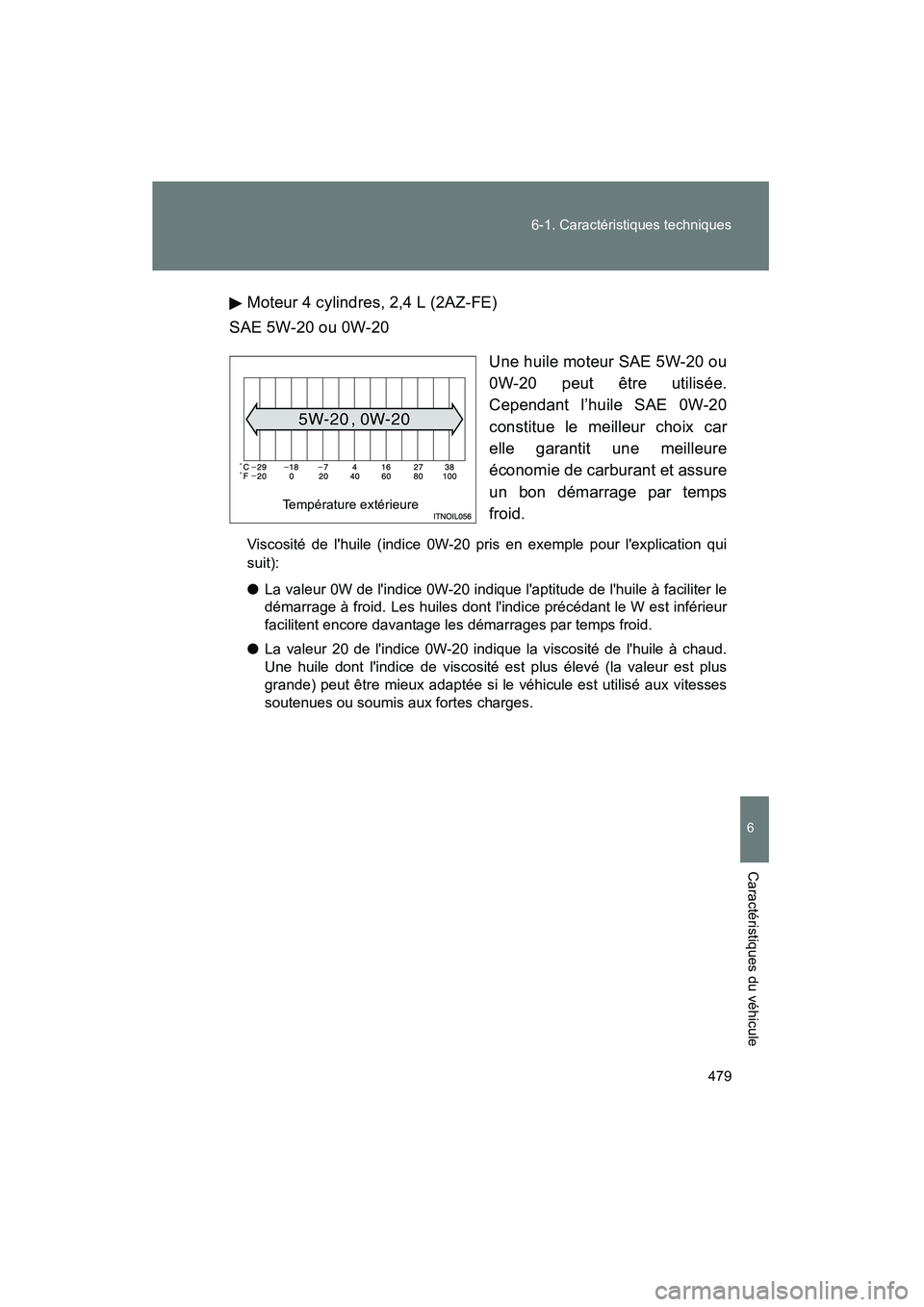

479
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
Moteur 4 cylindres, 2,4 L (2AZ-FE)
SAE 5W-20 ou 0W-20
Une huile moteur SAE 5W-20 ou
0W-20 peut être utilisée.
Cependant l’huile SAE 0W-20
constitue le meilleur choix car
elle garantit une meilleure
économie de carburant et assure
un bon démarrage par temps
froid.
Viscosité de l'huile (indice 0W-20 pris en exemple pour l'explication qui
suit):
●La valeur 0W de l'indice 0W-20 indique l'aptitude de l'huile à faciliter le
démarrage à froid. Les huiles dont l'indice précédant le W est inférieur
facilitent encore davantage les démarrages par temps froid.
● La valeur 20 de l'indice 0W-20 indique la viscosité de l'huile à chaud.
Une huile dont l'indice de viscosité est plus élevé (la valeur est plus
grande) peut être mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges.
Température extérieure

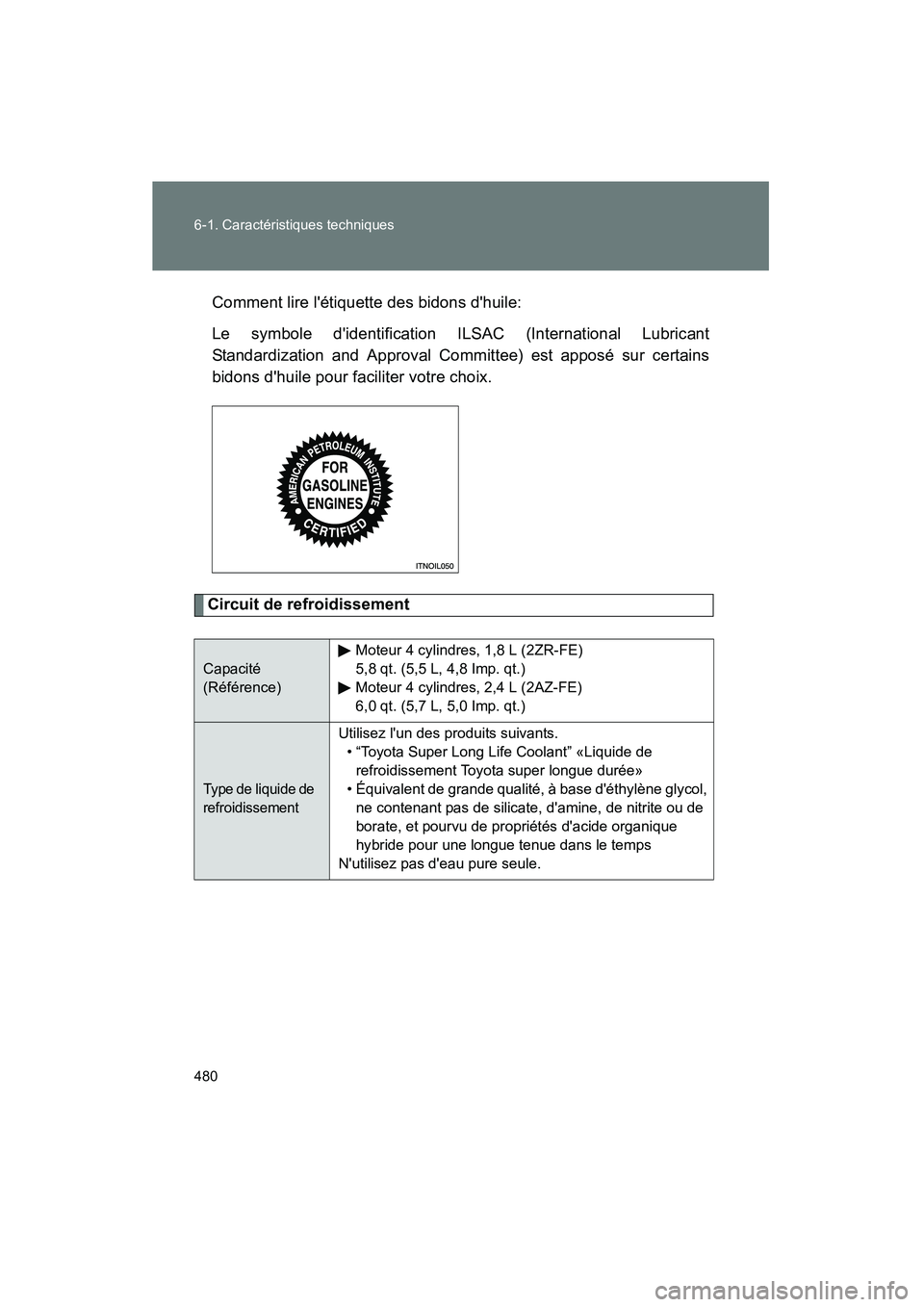

480 6-1. Caractéristiques techniques
MATRIX_DComment lire l'étiquette des bidons d'huile:
Le symbole d'identification ILSAC (International Lubricant
Standardization and Approval Committee) est apposé sur certains
bidons d'huile pour faciliter votre choix.
Circuit de refroidissement
Capacité
(Référence)
Moteur 4 cylindres, 1,8 L (2ZR-FE)
5,8 qt. (5,5 L, 4,8 Imp. qt.)
Moteur 4 cylindres, 2,4 L (2AZ-FE)
6,0 qt. (5,7 L, 5,0 Imp. qt.)
Type de liquide de
refroidissement
Utilisez l'un des produits suivants.
• “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée»
• Équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de silicate, d'amine, de nitrite ou de
borate, et pourvu de propriétés d'acide organique
hybride pour une longue tenue dans le temps
N'utilisez pas d'eau pure seule.

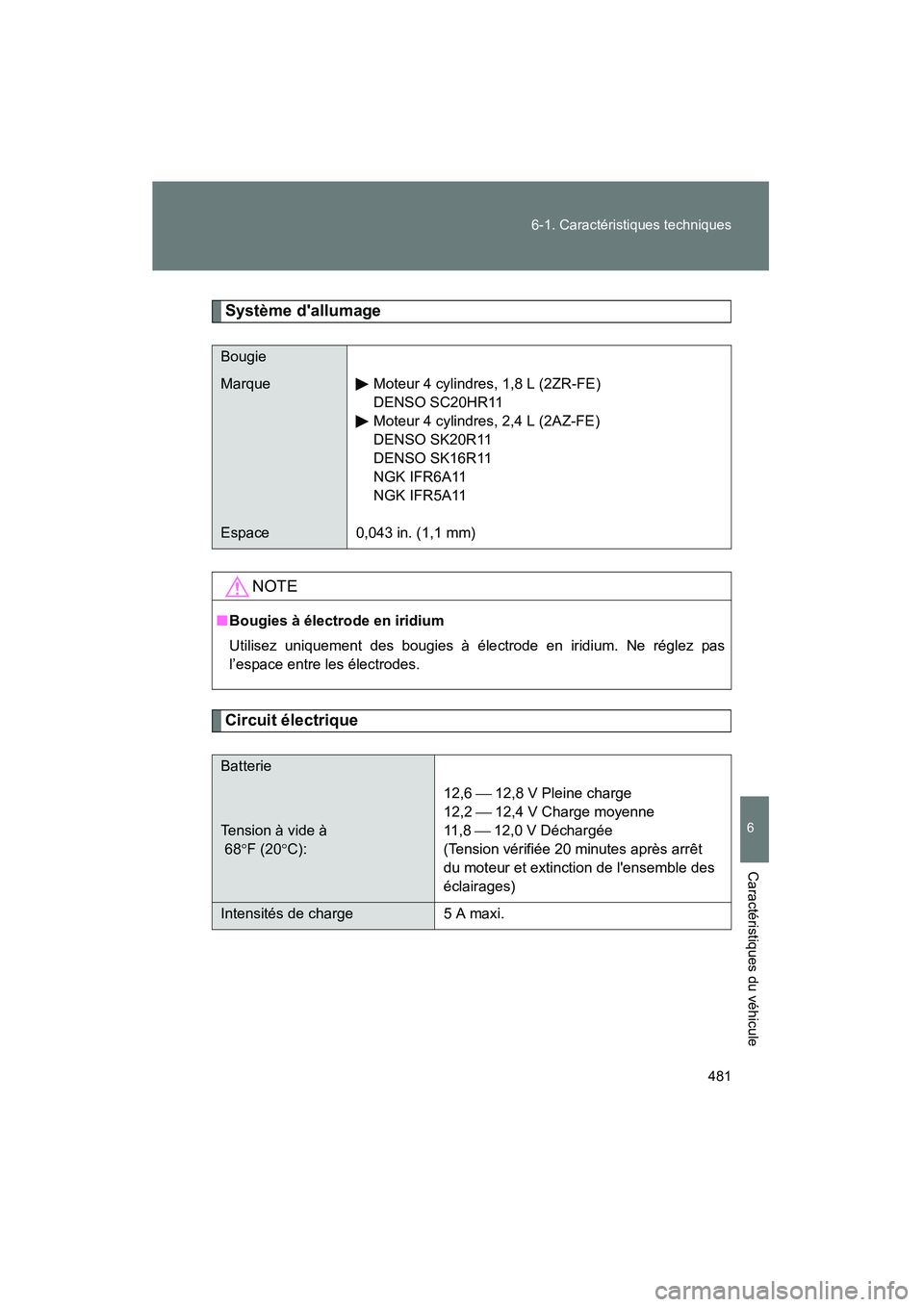

481
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
Système d'allumage
Circuit électrique
Bougie
Marque
Espace
Moteur 4 cylindres, 1,8 L (2ZR-FE)
DENSO SC20HR11
Moteur 4 cylindres, 2,4 L (2AZ-FE)
DENSO SK20R11
DENSO SK16R11
NGK IFR6A11
NGK IFR5A11
0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l’espace entre les électrodes.
Batterie
Tension à vide à
68° F (20 °C): 12,6  12,8 V Pleine charge
12,2  12,4 V Charge moyenne
11 , 8
 12,0 V Déchargée
(Tension vérifiée 20 minutes après arrêt
du moteur et extinction de l'ensemble des
éclairages)
Intensités de charge 5 A maxi.

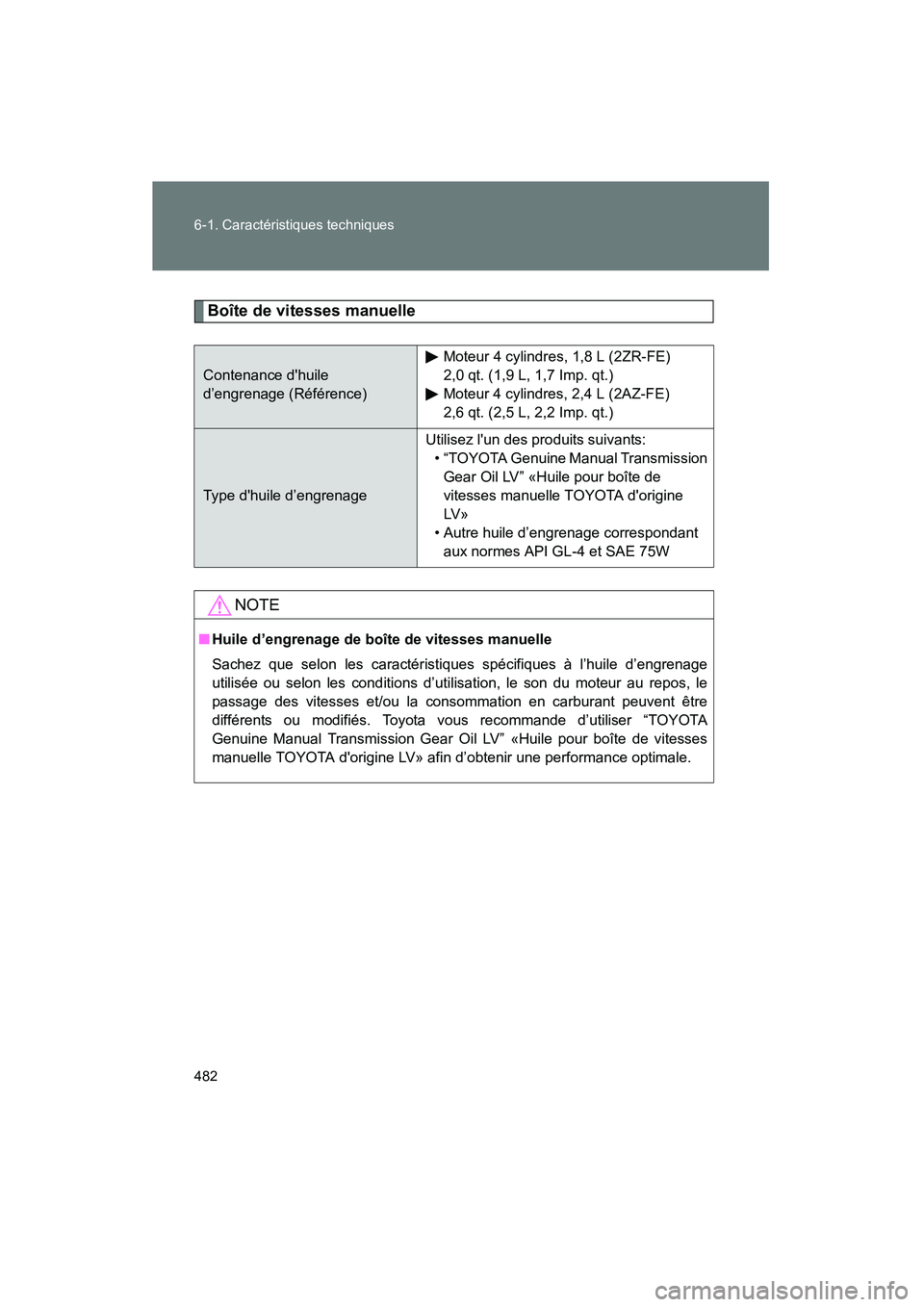

482 6-1. Caractéristiques techniques
MATRIX_D
Boîte de vitesses manuelle
Contenance d'huile
d’engrenage (Référence)Moteur 4 cylindres, 1,8 L (2ZR-FE)
2,0 qt. (1,9 L, 1,7 Imp. qt.)
Moteur 4 cylindres, 2,4 L (2AZ-FE)
2,6 qt. (2,5 L, 2,2 Imp. qt.)
Type d'huile d’engrenageUtilisez l'un des produits suivants:
• “TOYOTA Genuine Manual Transmission Gear Oil LV” «Huile pour boîte de
vitesses manuelle TOYOTA d'origine
LV »
• Autre huile d’engrenage correspondant aux normes API GL-4 et SAE 75W
NOTE
■ Huile d’engrenage de boîte de vitesses manuelle
Sachez que selon les caractéristiques spécifiques à l’huile d’engrenage
utilisée ou selon les conditions d’utilisation, le son du moteur au repos, le
passage des vitesses et/ou la consommation en carburant peuvent être
différents ou modifiés. Toyota vous recommande d’utiliser “TOYOTA
Genuine Manual Transmission Gear Oil LV” «Huile pour boîte de vitesses
manuelle TOYOTA d'origine LV» afin d’obtenir une performance optimale.

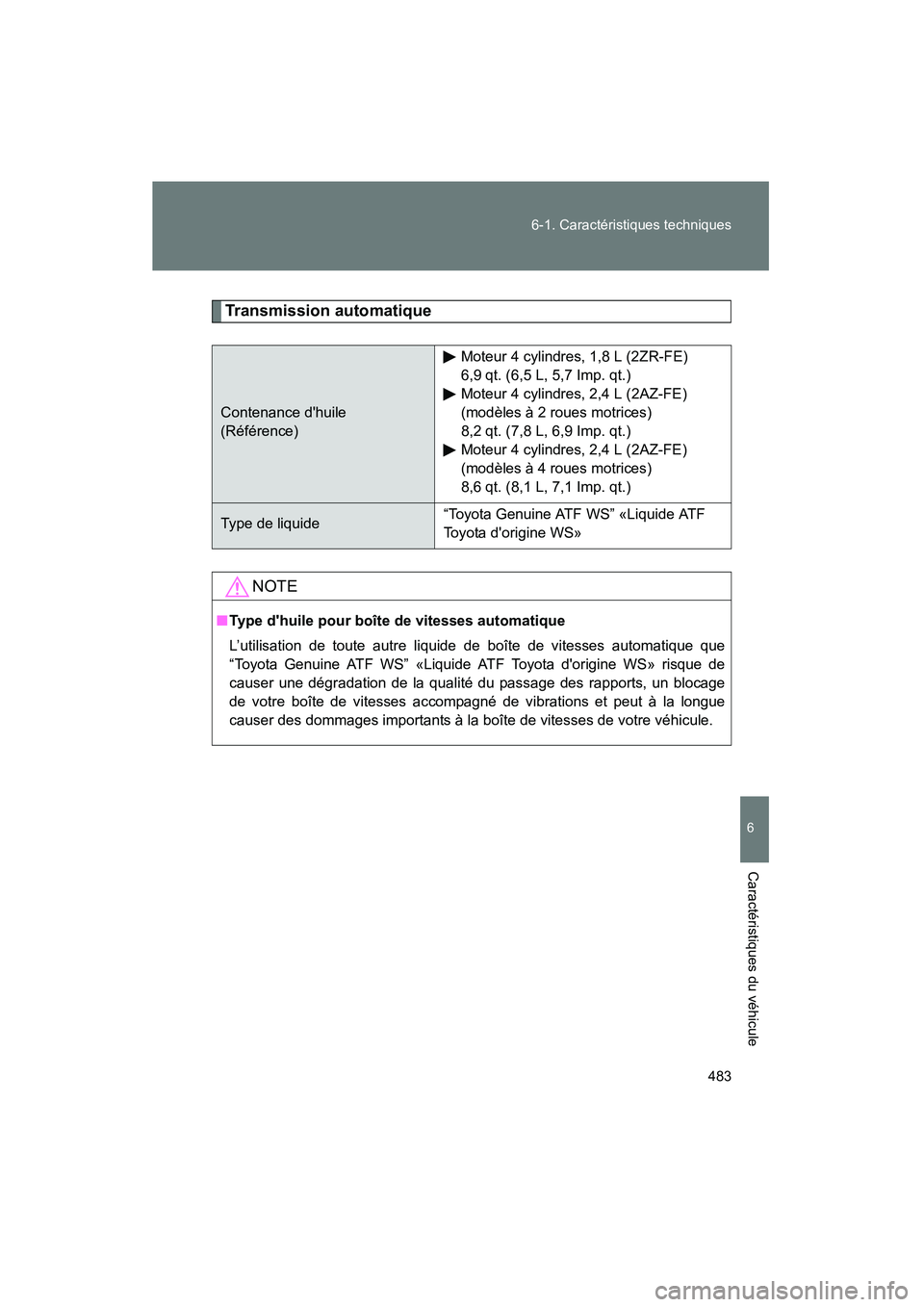

483
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
Transmission automatique
Contenance d'huile
(Référence)
Moteur 4 cylindres, 1,8 L (2ZR-FE)
6,9 qt. (6,5 L, 5,7 Imp. qt.)
Moteur 4 cylindres, 2,4 L (2AZ-FE)
(modèles à 2 roues motrices)
8,2 qt. (7,8 L, 6,9 Imp. qt.)
Moteur 4 cylindres, 2,4 L (2AZ-FE)
(modèles à 4 roues motrices)
8,6 qt. (8,1 L, 7,1 Imp. qt.)
Type de liquide
“Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»
NOTE
■
Type d'huile pour boîte de vitesses automatique
L’utilisation de toute autre liquide de boîte de vitesses automatique que
“Toyota Genuine ATF WS” «Liquide ATF Toyota d'origine WS» risque de
causer une dégradation de la qualité du passage des rapports, un blocage
de votre boîte de vitesses accompagné de vibrations et peut à la longue
causer des dommages importants à la boîte de vitesses de votre véhicule.

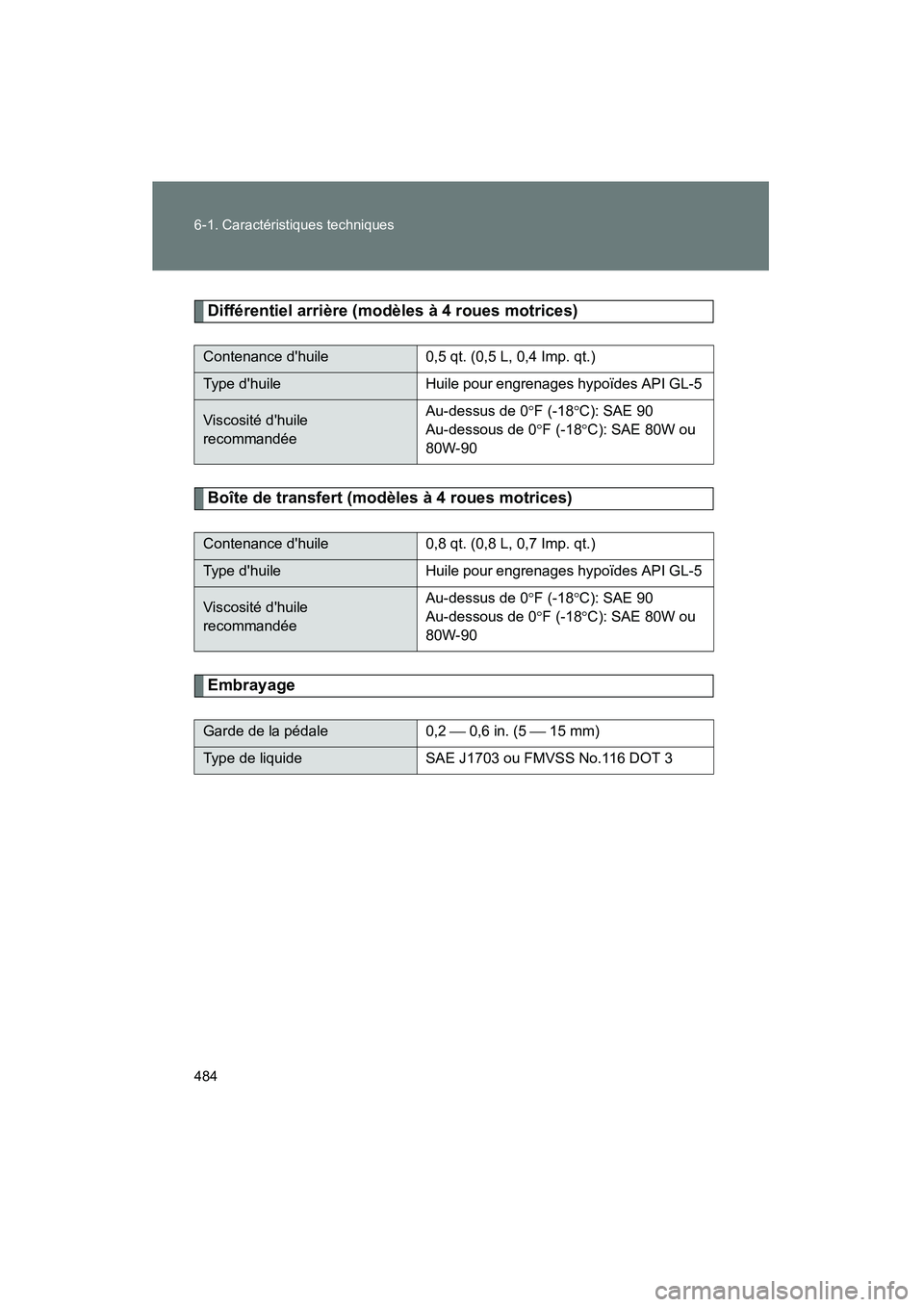

484 6-1. Caractéristiques techniques
MATRIX_D
Différentiel arrière (modèles à 4 roues motrices)
Boîte de transfert (modèles à 4 roues motrices)
Embrayage
Contenance d'huile0,5 qt. (0,5 L, 0,4 Imp. qt.)
Type d'huileHuile pour engrenages hypoïdes API GL-5
Viscosité d'huile
recommandée Au-dessus de 0
°F (-18 °C): SAE 90
Au-dessous de 0° F (-18°C): SAE 80W ou
80W-90
Contenance d'huile 0,8 qt. (0,8 L, 0,7 Imp. qt.)
Type d'huileHuile pour engrenages hypoïdes API GL-5
Viscosité d'huile
recommandée Au-dessus de 0
°F (-18 °C): SAE 90
Au-dessous de 0° F (-18°C): SAE 80W ou
80W-90
Garde de la pédale 0,2  0,6 in. (5  15 mm)
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3

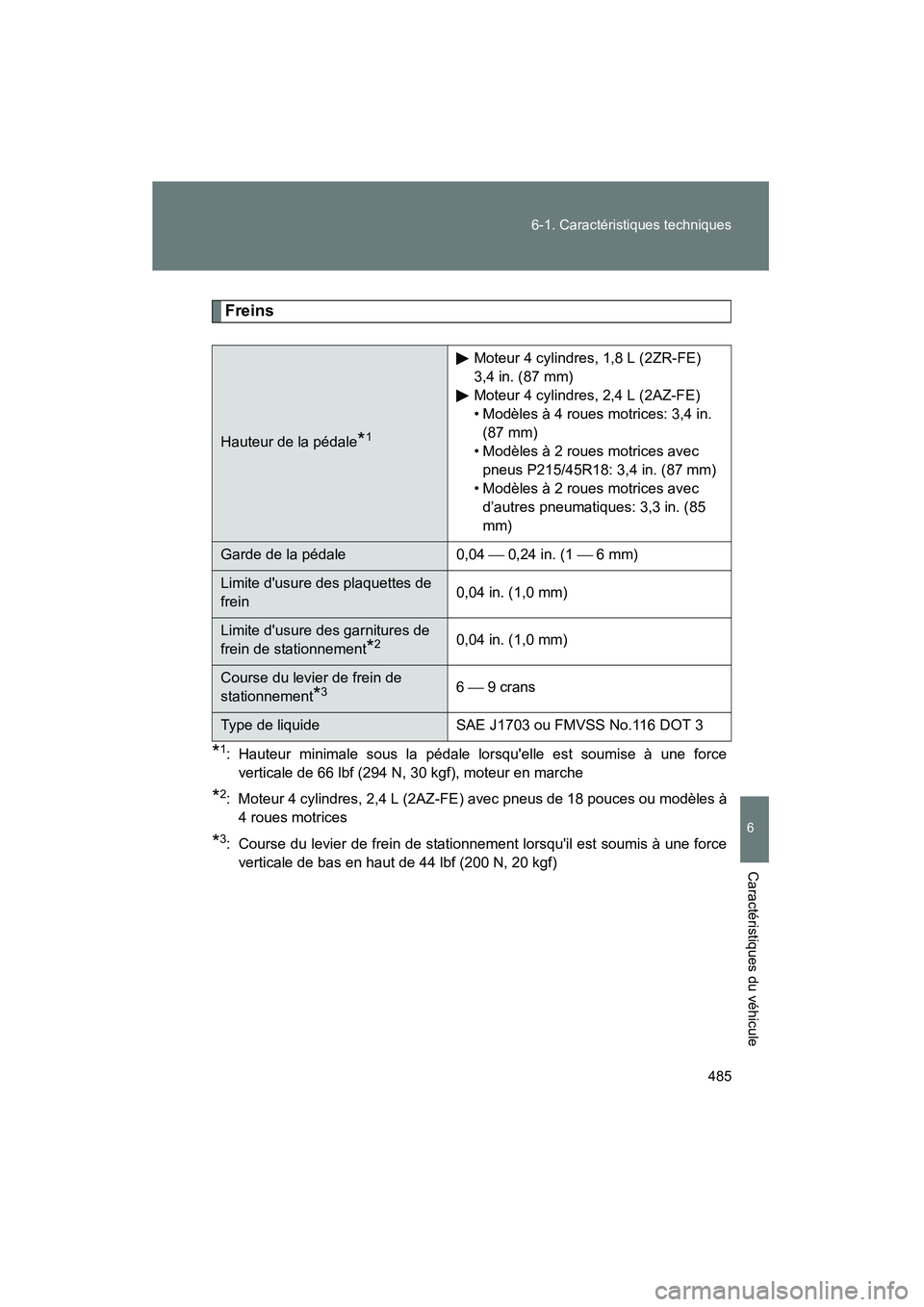

485
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
Freins
*1: Hauteur minimale sous la pédale lorsqu'elle est soumise à une force
verticale de 66 lbf (294 N, 30 kgf), moteur en marche
*2: Moteur 4 cylindres, 2,4 L (2AZ-FE) avec pneus de 18 pouces ou modèles à4 roues motrices
*3: Course du levier de frein de stationnement lorsqu'il est soumis à une forceverticale de bas en haut de 44 lbf (200 N, 20 kgf)
Hauteur de la pédale*1
Moteur 4 cylindres, 1,8 L (2ZR-FE)
3,4 in. (87 mm)
Moteur 4 cylindres, 2,4 L (2AZ-FE)
• Modèles à 4 roues motrices: 3,4 in. (87 mm)
• Modèles à 2 roues motrices avec pneus P215/45R18: 3,4 in. (87 mm)
• Modèles à 2 roues motrices avec d’autres pneumatiques: 3,3 in. (85
mm)
Garde de la pédale 0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein de stationnement
*20,04 in. (1,0 mm)
Course du levier de frein de
stationnement
*36  9 crans
Type de liquide
SAE J1703 ou FMVSS No.116 DOT 3

486 6-1. Caractéristiques techniques
MATRIX_D
Direction
Pneus et jantesPneus de 16 pouces
Garde Moins de 1,2 in. (30 mm)
Dimensions des pneusP205/55R16 89H, T135/80R16 101M ou
T135/70R17 102M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid) Modèles à 2 roues motrices
Avant: 32 psi (220 kPa, 2,2 kgf/cm
2 ou
bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm
2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Modèles à 4 roues motrices
Avant: 35 psi (240 kPa, 2,4 kgf/cm
2 ou
bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm
2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 16
× 6 1/2 J, 16 × 4T ou 17 × 4T (roue de
secours compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

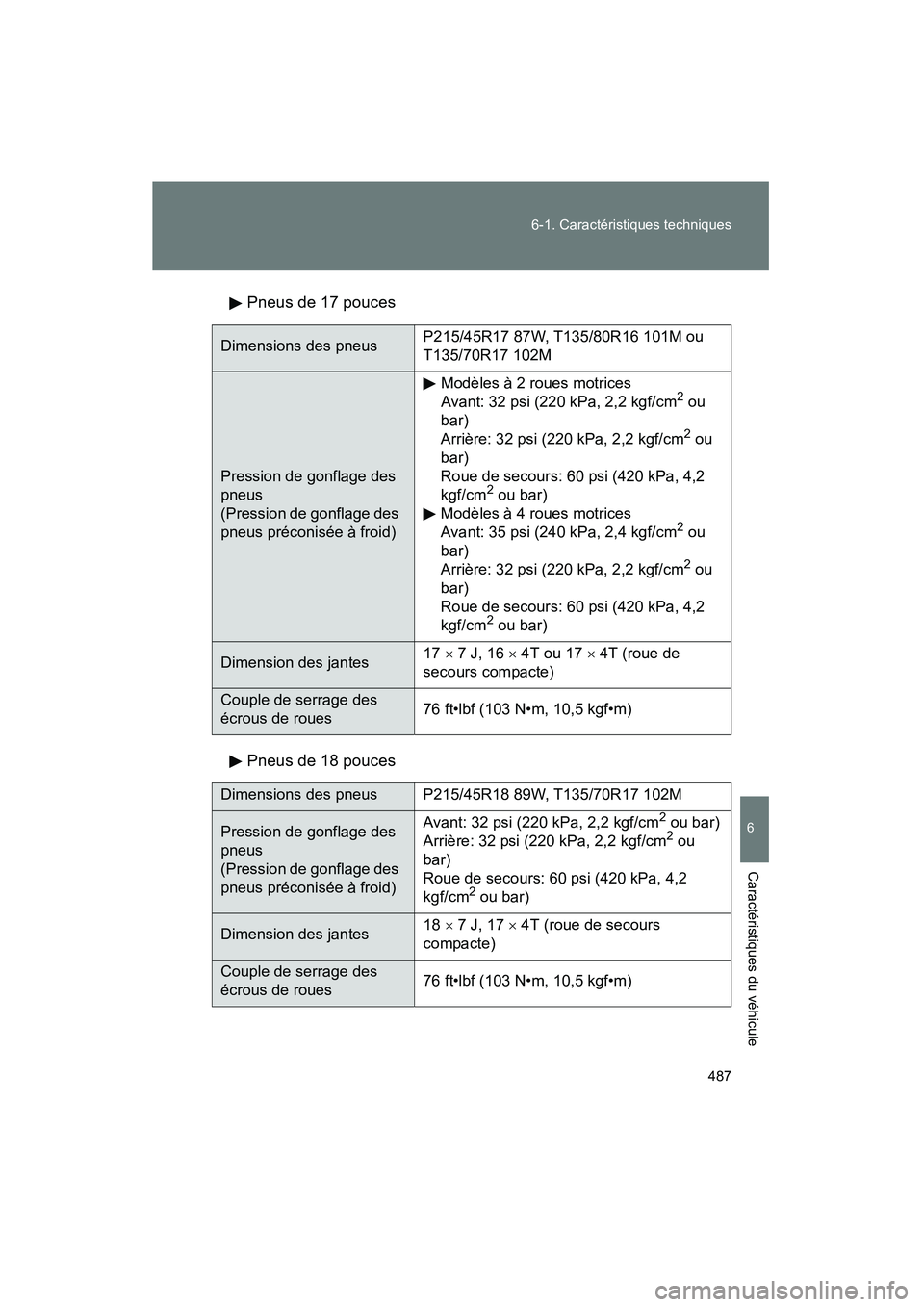

487
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D
Pneus de 17 pouces
Pneus de 18 pouces
Dimensions des pneus
P215/45R17 87W, T135/80R16 101M ou
T135/70R17 102M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid) Modèles à 2 roues motrices
Avant: 32 psi (220 kPa, 2,2 kgf/cm
2 ou
bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm
2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Modèles à 4 roues motrices
Avant: 35 psi (240 kPa, 2,4 kgf/cm
2 ou
bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm
2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 17
× 7 J, 16 × 4T ou 17 × 4T (roue de
secours compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus P215/45R18 89W, T135/70R17 102M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 18
× 7 J, 17 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

488 6-1. Caractéristiques techniques
MATRIX_D
Ampoules
A: Ampoules halogènes H11
B: Ampoules halogènes HB3
C: Ampoules à culot poussoir (clair)
D: Ampoules à culot poussoir (ambre)
E: Ampoules navettes
F: Ampoules halogènes HB4
AmpoulesAmpoule No.WTyp e
Extérieur Feux avant
Feux de croisement
Feux de route 9006
900551
60F
B
Clignotants avant/
feux de stationnement
et feux de position
latéraux avant 3457NA 27/7 D
Feux antibrouillard
avants (sur modèles
équipés) 
55 A
Clignotants arrière 21 D
Feux de stop/de
position et feux de
position latéraux
arrière 7443 21/5 C
Éclairages de plaque
d'immatriculation 
5C
Feux de recul 921 16C
IntérieurÉclairages individuels
8C
Éclairage intérieur 8E
