ESP TOYOTA MIRAI 2020 Bruksanvisningar (in Swedish)

2
MIRAI OM62035SE
INNEHÅLLSFÖRTECKNING
För din information ..........................6
Så här läser du den här instruktionsboken .......................... 9
Söka information ........................... 10
Bildregister .................................... 12
1-1. För säker körning Innan du börjar köra.............. 24
För säker körning .................. 25
Säkerhetsbälten .................... 27
Krockkuddar.......................... 31
Motorhuv med aktivt fotgängarskydd ................... 39
1-2. Barn och säkerhet Manuellt i-/urkopplingssystem till framsätespassagerarens
krockkudde ......................... 42
Åka med barn i bilen ............. 43
Bilbarnstolar .......................... 44
1-3. Assistans i nödsituation eCall...................................... 63
1-4. Stöldskydd Startspärrsystem................... 73
Dubbelsidigt låssystem ......... 74
Larm...................................... 75
Stöldskyddsdekaler............... 79
2-1. Bränslecellsbil Bränslecellsbilar: egenskaper ......................... 82
Bränslecellbil, säkerhetsåtgärder............... 86
Bränslecellsbil, körtips .......... 963-1. Instrumentgrupp
Varningslampor och kontrollampor .................... 100
Instrument och mätare ........ 105
Informationsdisplay ............. 108
Vindrutedisplay ................... 115
Energimonitor/ förbrukningsskärm/
luftreningsskärm ............... 119
4-1. Nyckelinformation Nycklar ................................ 126
4-2. Öppna, stänga och låsa dörrar och baklucka
Dörrar.................................. 129
Bagagerum ......................... 133
Elektroniskt lås- och startsystem ................ 136
4-3. Inställning av säten Framsäten .......................... 141
Körställningsminne ............. 142
Nackskydd .......................... 145
4-4. Justera ratten och speglarna
Ratt ..................................... 147
Invändig backspegel ........... 149
Digital invändig backspegel ....................... 150
Ytterbackspeglar ................. 159
4-5. Öppna och stänga fönster Elfönsterhissar .................... 161
1För säkerhet och trygghet
2Bränslecellssystem
3Bilens statusinformation
och kontrollampor
4Innan du börjar köra
OM62035SE.book Page 2 Monday, December 28, 2020 1:55 PM

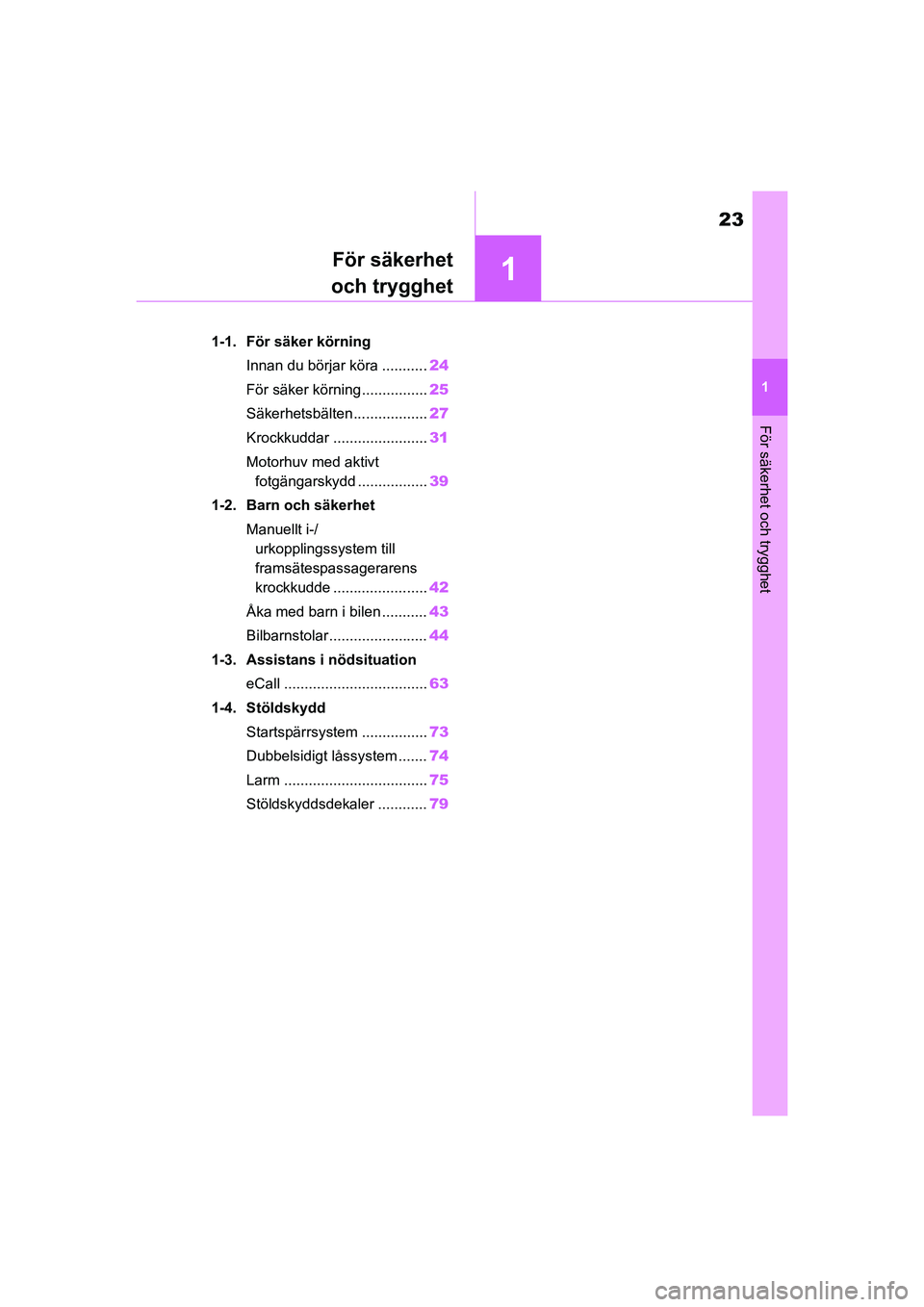

1
23
MIRAI OM62035SE
1
För säkerhet och trygghet
För säkerhet
och trygghet
1-1. För säker körning
Innan du börjar köra ........... 24
För säker körning................ 25
Säkerhetsbälten.................. 27
Krockkuddar ....................... 31
Motorhuv med aktivt fotgängarskydd ................. 39
1-2. Barn och säkerhet Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde ....................... 42
Åka med barn i bilen ........... 43
Bilbarnstolar........................ 44
1-3. Assistans i nödsituation eCall ................................... 63
1-4. Stöldskydd Startspärrsystem ................ 73
Dubbelsidigt låssystem ....... 74
Larm ................................... 75
Stöldskyddsdekaler ............ 79
OM62035SE.book Page 23 Monday, December 28, 2020 1:55 PM

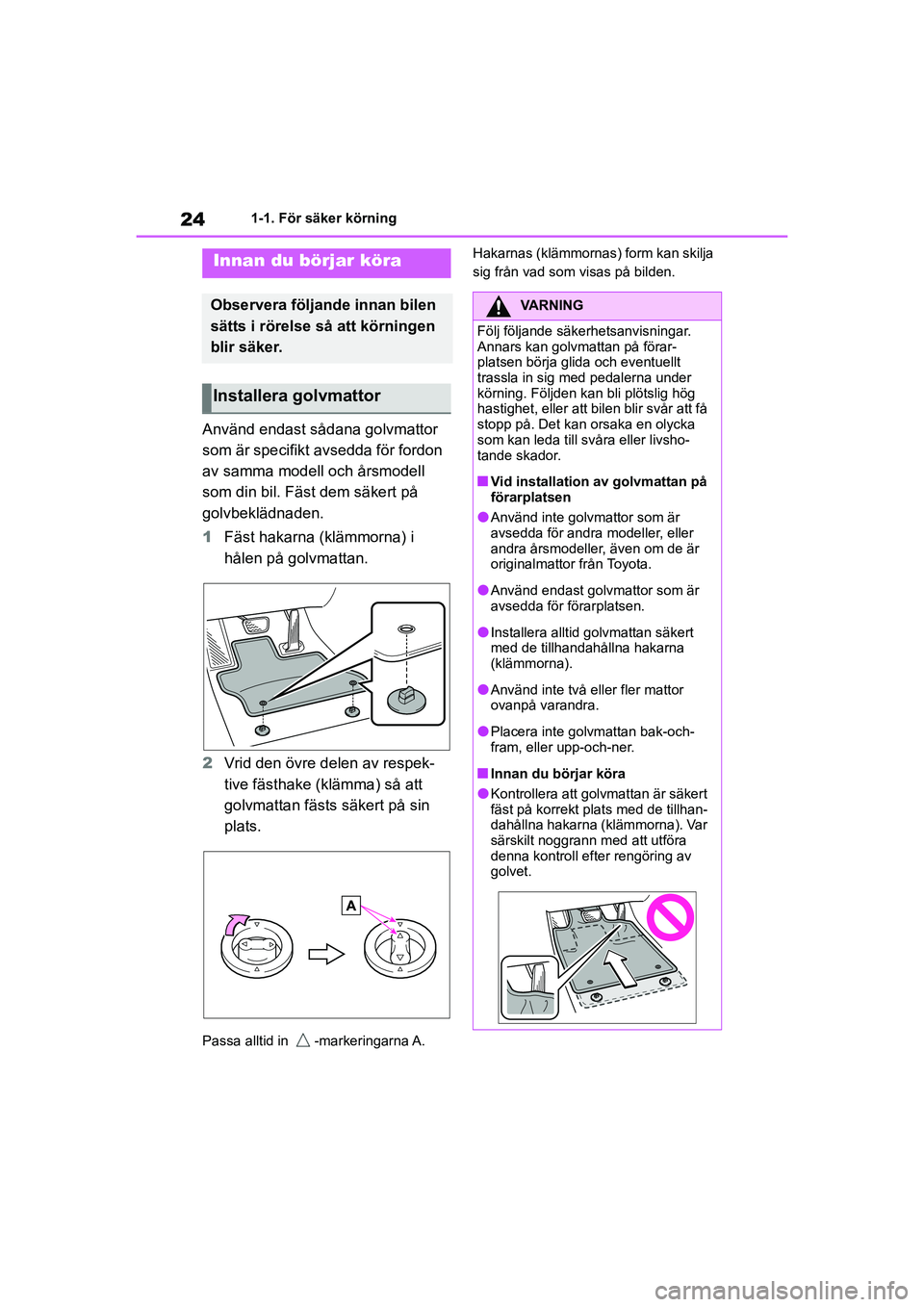

24
MIRAI OM62035SE
1-1. För säker körning
1-1.För säker körning
Använd endast sådana golvmattor
som är specifikt avsedda för fordon
av samma modell och årsmodell
som din bil. Fäst dem säkert på
golvbeklädnaden.
1Fäst hakarna (klämmorna) i
hålen på golvmattan.
2 Vrid den övre delen av respek-
tive fästhake (klämma) så att
golvmattan fästs säkert på sin
plats.
Passa alltid in -markeringarna A. Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
Innan du börjar köra
Observera följande innan bilen
sätts i rörelse så att körningen
blir säker.
Installera golvmattor
VARNING
Följ följande säkerhetsanvisningar.
Annars kan golvmattan på förar-
platsen börja glida och eventuellt
trassla in sig med pedalerna under
körning. Följden kan bli plötslig hög
hastighet, eller att bilen blir svår att få
stopp på. Det kan orsaka en olycka
som kan leda till svåra eller livsho-
tande skador.
nVid installation av golvmattan på
förarplatsen
lAnvänd inte gol
vmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
lAnvänd endast golvmattor som är
avsedda för förarplatsen.
lInstallera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
lAnvänd inte två eller fler mattor
ovanpå varandra.
lPlacera inte golvmattan bak-och-
fram, eller upp-och-ner.
nInnan du börjar köra
lKontrollera att golvmattan är säkert
fäst på korrekt plats med de tillhan-
dahållna hakarna (klämmorna). Var
särskilt noggrann med att utföra
denna kontroll efter rengöring av
golvet.
OM62035SE.book Page 24 Monday, December 28, 2020 1:55 PM

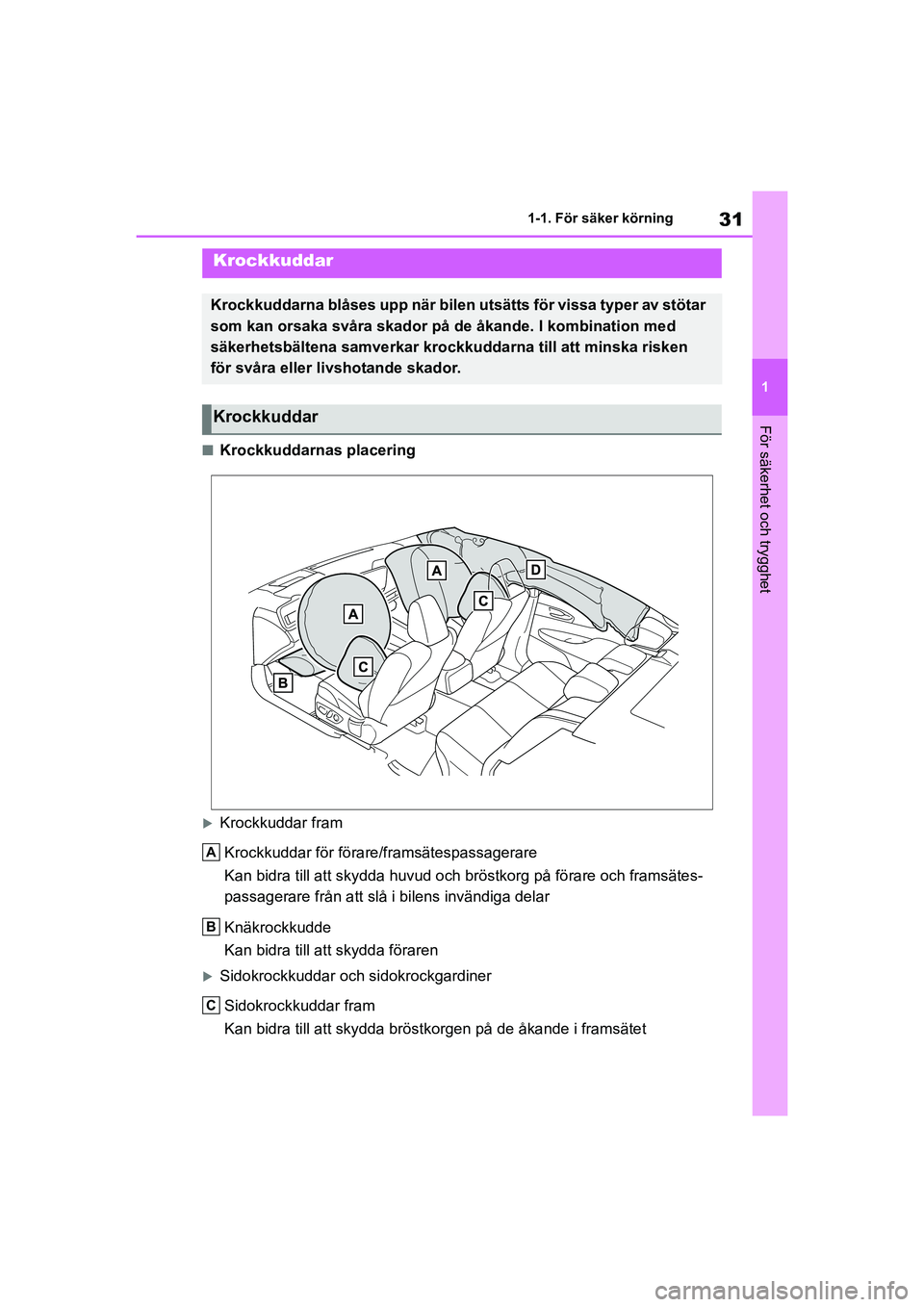

31
1
MIRAI OM62035SE
1-1. För säker körning
För säkerhet och trygghet
nKrockkuddarnas placering
Krockkuddar framKrockkuddar för förare/framsätespassagerare
Kan bidra till att skydda huvud och bröstkorg på förare och framsätes-
passagerare från att slå i bilens invändiga delar
Knäkrockkudde
Kan bidra till att skydda föraren
Sidokrockkuddar och sidokrockgardiner
Sidokrockkuddar fram
Kan bidra till att skydda bröstkor gen på de åkande i framsätet
Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar
som kan orsaka svåra skador på de åkande. I kombination med
säkerhetsbältena samverkar krockkuddarna till att minska risken
för svåra eller livshotande skador.
Krockkuddar
A
B
C
OM62035SE.book Page 31 Monday, December 28, 2020 1:55 PM

32
MIRAI OM62035SE
1-1. För säker körning
Sidokrockgardiner
Kan bidra till att primärt skydda huvudet på passagerarna på
ytterplatserna
nKrockkuddarnas komponenter
Främre krocksensorer
Manuell i-/urkopplingskontakt till framsätespassagerarens krockkudde
(i förekommande fall)
Framsätespassagerarens krockkudde
Sidokrockgardiner
Sidokrocksensorer (framdörr)
Bältessträckare och kraftbegränsare
Sidokrockkuddar fram
SRS, varningslampa
Förarens krockkudde
Sidokrocksensorer (bak)
Sidokrocksensorer (fram)
D
A
B
C
D
E
F
G
H
I
J
K
OM62035SE.book Page 32 Monday, December 28, 2020 1:55 PM

33
1
MIRAI OM62035SE
1-1. För säker körning
För säkerhet och trygghet
Krockkuddesensorer
Framsätespassagerarens bälteslås
Knäkrockkudde
”PASSENGER AIRBAG”, kontrollampa
Huvudkomponenterna i krockkuddesyst emet visas ovan. Krockkuddesyste-
met styrs av den centrala sensorenheten. En kemisk reaktion startas i upp-
blåsningsenheterna och krockkuddarna blåses upp mycket snabbt med
ofarlig gas för att fånga upp de åkandes rörelse framåt.
nOm krockkuddarna utlöses (blåses
upp)
lSmärre skrapsår, brännskador, blå-
märken, etc, kan u ppstå efter kontakt
med en krockkudde på grund av att
den utlöses (blåses upp) extremt
snabbt av heta gaser.
lEtt högt ljud och ett vitt pulver avges.
lDelar av krockkuddeenheten (rattnav,
krockkuddskåpa och uppblåsningsen-
het) samt framsätet och delar av de
främre och bakre sidostolparna samt
innertakets sidor kan vara heta efter
flera minuter. Själva krockkudden kan
också vara het.
lVindrutan kan spricka.
lBränslecellssystemet kan stängas av
och vätgastillförseln stoppas från vät-
gastankarna. ( sid. 94)
lAlla dörrarna låses upp. ( sid. 130)
lBromsarna och bromsljusen styrs
automatiskt. ( sid. 317)
lKupébelysningen tänds automatiskt.
( sid. 344)
lVarningsblinkers sl ås på automatiskt.
(  sid. 410) Modeller med eCall: Om någon av föl-
jande situationer uppstår är systemet
designat att skicka ett nödanrop
* till
eCall:s larmcentral och informera om var
bilen befinner sig (utan att trycka på
”SOS”-knappen) varpå en operatör gör
ett försök att tala med de åkande i bilen
för att ta reda på hur brådskande assis-
tansen behövs. Om de åkande inte är
kommunicerbara bedömer larmcentra-
len samtalet automatiskt som en nödsitu-
ation och hjälper till att skicka iväg de
tjänster som nödsituationen kräver.
(  sid. 63)
• Om en krockkudde löses ut.
• En bältessträckare aktiveras.
• Bilen är inblandad i en kraftig krock bakifrån.
*: I vissa fall kan samtalet inte genom-föras. ( sid. 64)
nFunktionsförutsättningar (främre
krockkuddar)
lDe främre krockkuddarna kan utlösas
vid en stöt som överskrider ett inställt
tröskelvärde (en kraftnivå som motsva-
rar en frontalkrock vid 20–30 km/tim
mot ett fast hinder som inte ger efter
eller deformeras).
Gränsvärdet kan dock vara väsentligt
högre i följande situationer:
• Om bilen slår i ett föremål, t.ex. en par- kerad bil eller en trafikskylt, som kan
flyttas eller böjas vid påkörning
• Om bilen är involverad i en underkör-
ningskrock, t.ex. en krock där bilens
front trycks in under flaket på en lastbil
L
M
N
O
OM62035SE.book Page 33 Monday, December 28, 2020 1:55 PM

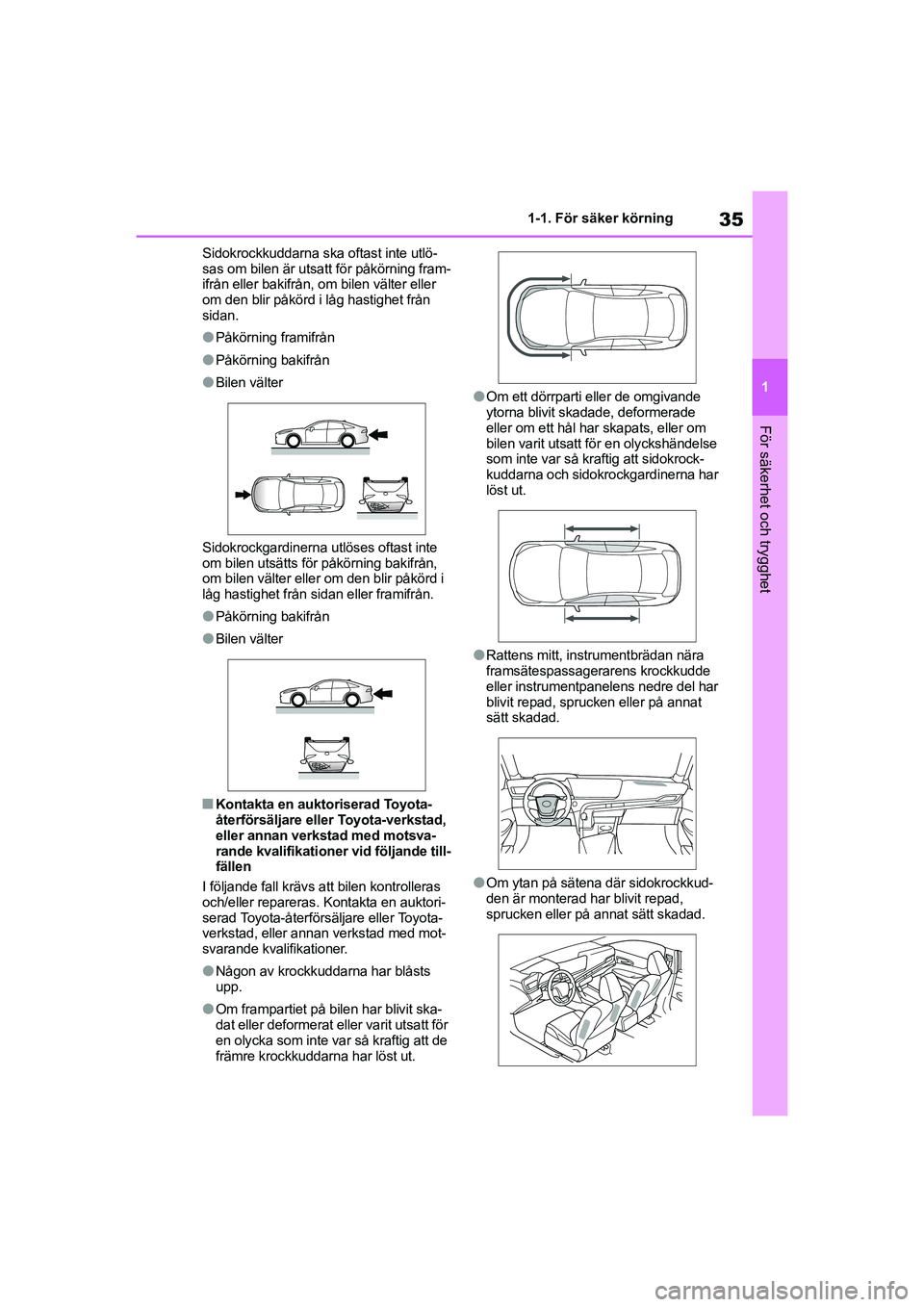

35
1
MIRAI OM62035SE
1-1. För säker körning
För säkerhet och trygghet
Sidokrockkuddarna ska oftast inte utlö-
sas om bilen är utsatt för påkörning fram-
ifrån eller bakifrån, om bilen välter eller
om den blir påkörd i låg hastighet från
sidan.
lPåkörning framifrån
lPåkörning bakifrån
lBilen välter
Sidokrockgardinerna utlöses oftast inte
om bilen utsätts för påkörning bakifrån,
om bilen välter eller om den blir påkörd i
låg hastighet från sidan eller framifrån.
lPåkörning bakifrån
lBilen välter
nKontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer vid följande till-
fällen
I följande fall krävs att bilen kontrolleras
och/eller repareras. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer.
lNågon av krockkudda rna har blåsts
upp.
lOm frampartiet på bilen har blivit ska-
dat eller deformerat eller varit utsatt för
en olycka som inte var så kraftig att de
främre krockkuddarna har löst ut.
lOm ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en olyckshändelse
som inte var så kr aftig att sidokrock-
kuddarna och sidokro ckgardinerna har
löst ut.
lRattens mitt, instrumentbrädan nära
framsätespassager arens krockkudde
eller instrumentpanelens nedre del har
blivit repad, sprucken eller på annat
sätt skadad.
lOm ytan på sätena där sidokrockkud-
den är monterad har blivit repad,
sprucken eller på annat sätt skadad.
OM62035SE.book Page 35 Monday, December 28, 2020 1:55 PM

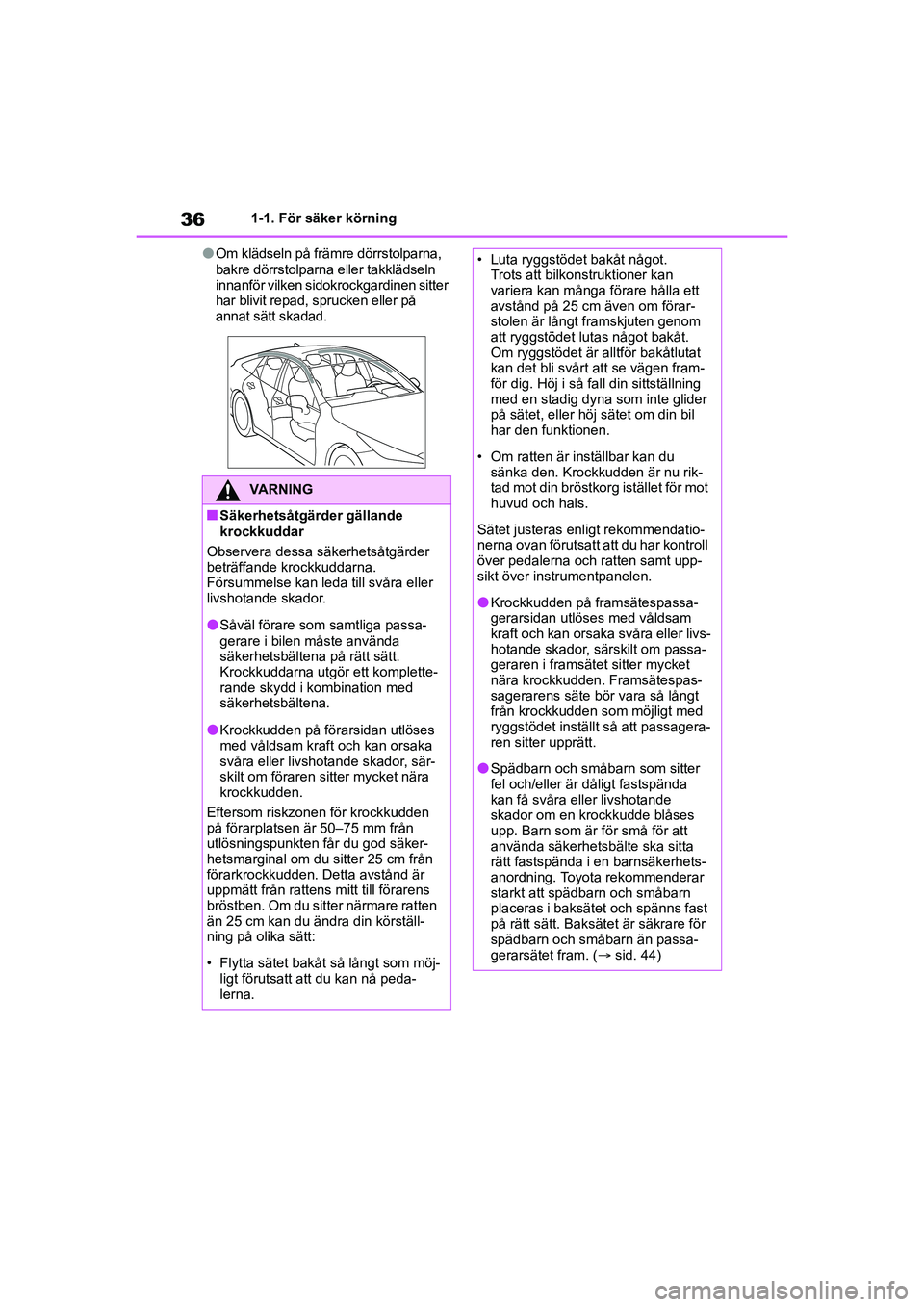

36
MIRAI OM62035SE
1-1. För säker körning
lOm klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen sitter
har blivit repad, sprucken eller på
annat sätt skadad.
VARNING
nSäkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
lSåväl förare som samtliga passa-
gerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör ett komplette-
rande skydd i kombination med
säkerhetsbältena.
lKrockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshot ande skador, sär-
skilt om föraren si tter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden
på förarplatsen är 50–75 mm från
utlösningspunkten får du god säker-
hetsmarginal om du sitter 25 cm från
förarkrockkudden. Detta avstånd är
uppmätt från rattens mitt till förarens
bröstben. Om du sitter närmare ratten
än 25 cm kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möj- ligt förutsatt att du kan nå peda-
lerna.
• Luta ryggstödet bakåt något. Trots att bilkonstruktioner kan
variera kan många förare hålla ett
avstånd på 25 cm även om förar-
stolen är långt framskjuten genom
att ryggstödet lutas något bakåt.
Om ryggstödet är alltför bakåtlutat
kan det bli svårt att se vägen fram-
för dig. Höj i så fall din sittställning
med en stadig dyna som inte glider
på sätet, eller höj sätet om din bil
har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu rik-
tad mot din bröstkorg istället för mot
huvud och hals.
Sätet justeras enligt rekommendatio-
nerna ovan förutsatt att du har kontroll
över pedalerna och ratten samt upp-
sikt över instrumentpanelen.
lKrockkudden på framsätespassa-
gerarsidan utlöses med våldsam
kraft och kan orsaka svåra eller livs-
hotande skador, särskilt om passa-
geraren i framsätet sitter mycket
nära krockkudden . Framsätespas-
sagerarens säte bör vara så långt
från krockkudden som möjligt med
ryggstödet inställt så att passagera-
ren sitter upprätt.
lSpädbarn och småbarn som sitter
fel och/eller är dåligt fastspända
kan få svåra eller livshotande
skador om en krockkudde blåses
upp. Barn som är för små för att
använda säkerhetsbälte ska sitta
rätt fastspända i en barnsäkerhets-
anordning. Toyota rekommenderar
starkt att spädbarn och småbarn
placeras i baksätet och spänns fast
på rätt sätt. Baksätet är säkrare för
spädbarn och småbarn än passa-
gerarsätet fram. ( sid. 44)
OM62035SE.book Page 36 Monday, December 28, 2020 1:55 PM

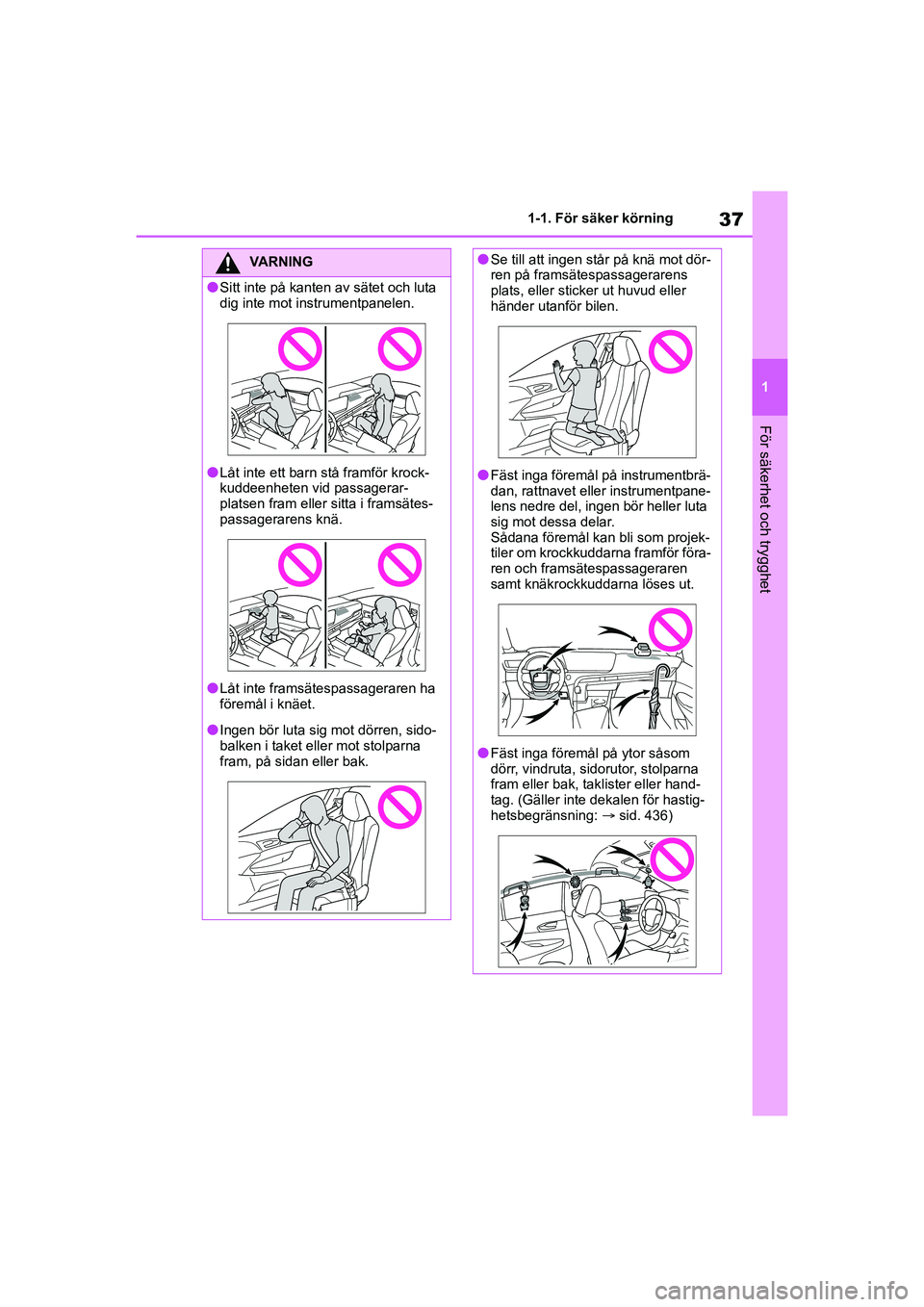

37
1
MIRAI OM62035SE
1-1. För säker körning
För säkerhet och trygghet
VARNING
lSitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
lLåt inte ett barn stå framför krock-
kuddeenheten vid passagerar-
platsen fram eller sitta i framsätes-
passagerarens knä.
lLåt inte framsätespassageraren ha
föremål i knäet.
lIngen bör luta sig mot dörren, sido-
balken i taket eller mot stolparna
fram, på sidan eller bak.
lSe till att ingen står på knä mot dör-
ren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
lFäst inga föremål på instrumentbrä-
dan, rattnavet eller instrumentpane-
lens nedre del, ingen bör heller luta
sig mot dessa delar.
Sådana föremål kan bli som projek-
tiler om krockkuddarna framför föra-
ren och framsätespassageraren
samt knäkrockkuddarna löses ut.
lFäst inga föremål på ytor såsom
dörr, vindruta, sidorutor, stolparna
fram eller bak, taklister eller hand-
tag. (Gäller inte dekalen för hastig-
hetsbegränsning: sid. 436)
OM62035SE.book Page 37 Monday, December 28, 2020 1:55 PM

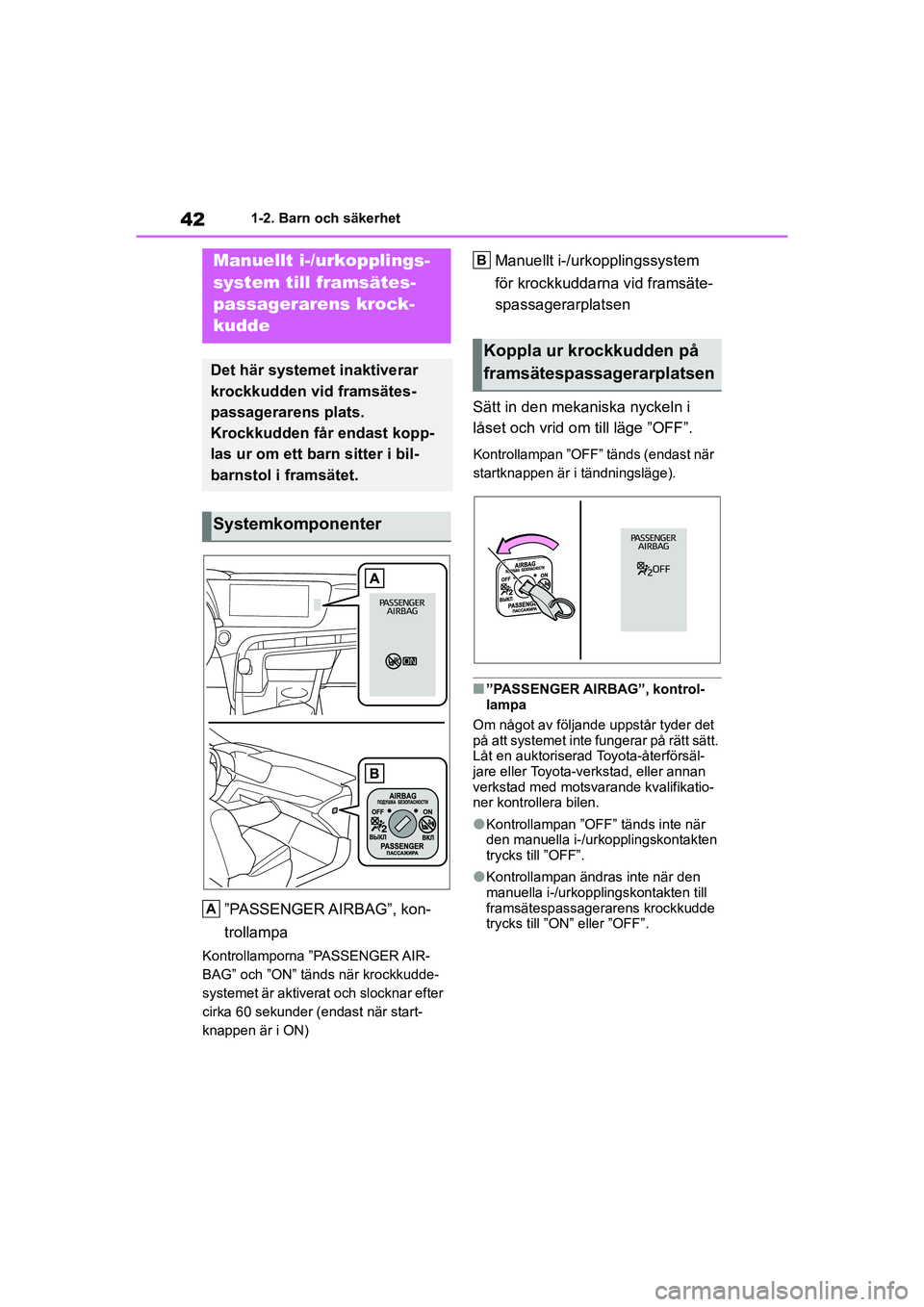

42
MIRAI OM62035SE
1-2. Barn och säkerhet
1-2.Barn och säkerhet
”PASSENGER AIRBAG”, kon-
trollampa
Kontrollamporna ”PASSENGER AIR-
BAG” och ”ON” tänds när krockkudde-
systemet är aktiverat och slocknar efter
cirka 60 sekunder (endast när start-
knappen är i ON)
Manuellt i-/urkopplingssystem
för krockkuddarna vid framsäte-
spassagerarplatsen
Sätt in den mekaniska nyckeln i
låset och vrid om till läge ”OFF”.
Kontrollampan ”OFF” tänds (endast när
startknappen är i tändningsläge).
n”PASSENGER AIRBAG”, kontrol-
lampa
Om något av följande uppstår tyder det
på att systemet inte fungerar på rätt sätt.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
lKontrollampan ”OFF” tänds inte när
den manuella i-/urkopplingskontakten
trycks till ”OFF”.
lKontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till ”ON” eller ”OFF”.
Manuellt i-/urkopplings-
system till framsätes-
passagerarens krock-
kudde
Det här systemet inaktiverar
krockkudden vid framsätes-
passagerarens plats.
Krockkudden får endast kopp-
las ur om ett barn sitter i bil-
barnstol i framsätet.
Systemkomponenter
A
Koppla ur krockkudden på
framsätespassagerarplatsen
B
OM62035SE.book Page 42 Monday, December 28, 2020 1:55 PM
