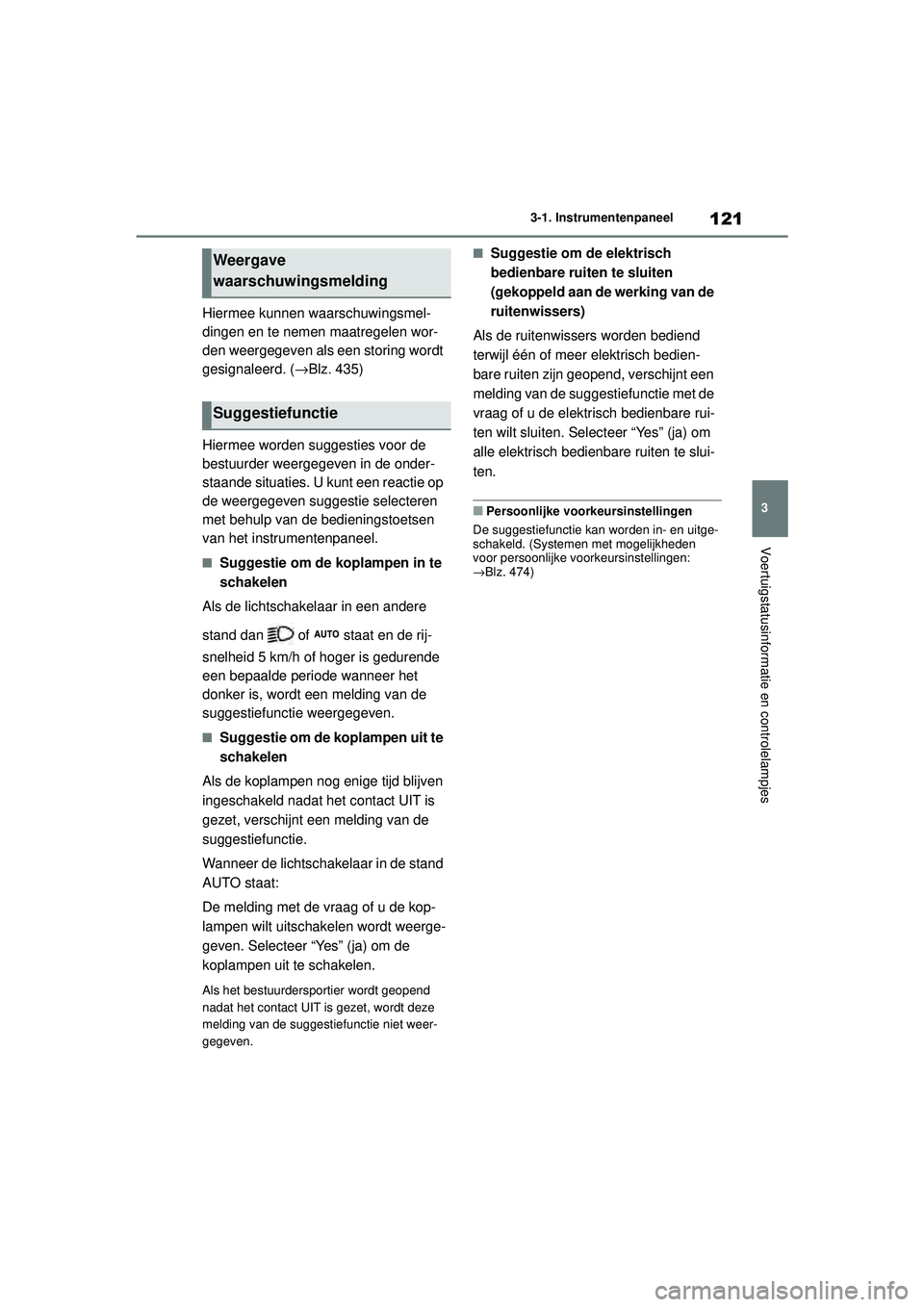

121
3
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Hiermee kunnen waarschuwingsmel-
dingen en te nemen maatregelen wor-
den weergegeven als een storing wordt
gesignaleerd. (→Blz. 435)
Hiermee worden suggesties voor de
bestuurder weergegeven in de onder-
staande situaties. U kunt een reactie op
de weergegeven suggestie selecteren
met behulp van de bedieningstoetsen
van het instrumentenpaneel.
■Suggestie om de koplampen in te
schakelen
Als de lichtschakelaar in een andere
stand dan of staat en de rij-
snelheid 5 km/h of hoger is gedurende
een bepaalde periode wanneer het
donker is, wordt een melding van de
suggestiefunctie weergegeven.
■Suggestie om de koplampen uit te
schakelen
Als de koplampen nog enige tijd blijven
ingeschakeld nadat het contact UIT is
gezet, verschijnt een melding van de
suggestiefunctie.
Wanneer de lichtschakelaar in de stand
AUTO staat:
De melding met de vraag of u de kop-
lampen wilt uitschakelen wordt weerge-
geven. Selecteer “Yes” (ja) om de
koplampen uit te schakelen.
Als het bestuurdersportier wordt geopend
nadat het contact UIT is gezet, wordt deze
melding van de suggestiefunctie niet weer-
gegeven.
■Suggestie om de elektrisch
bedienbare ruiten te sluiten
(gekoppeld aan de werking van de
ruitenwissers)
Als de ruitenwissers worden bediend
terwijl één of meer elektrisch bedien-
bare ruiten zijn geopend, verschijnt een
melding van de suggestiefunctie met de
vraag of u de elektrisch bedienbare rui-
ten wilt sluiten. Selecteer “Yes” (ja) om
alle elektrisch bedienbare ruiten te slui-
ten.
■Persoonlijke voorkeursinstellingen
De suggestiefunctie kan worden in- en uitge-
schakeld. (Systemen met mogelijkheden
voor persoonlijke voorkeursinstellingen:
→ Blz. 474)
Weergave
waarschuwingsmelding
Suggestiefunctie
MIRAI_OM_Europe_OM62035E.book Page 121 Friday, November 6, 2020 11:27 AM

122
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
*: Indien aanwezig
De afbeeldingen die hier worden gebruikt, dienen slechts als voorbeeld en verschillen mogelijk
van de daadwerkelijk door het head-up display weergegeven afbeelding.
Aan navigatiesysteem gekoppelde displayzone
De volgende gegevens van het nav igatiesysteem worden weergegeven:
• Routebegeleiding naar bestemming
• Straatnaam
• Kompas (weergave rijrichting boven)
Displayzone ondersteunend systeem ( →Blz. 124)
Displayzone RSA (Road Sign Assist) ( →Blz. 241)
Displayzone buitentemperatuur
Weergegeven als het contact AAN staat of al s het controlelampje lage buitentemperatuur
knippert.
Displayzone rij-informatie
Geeft de volgende zaken weer:
• Snelheidsmeter
• Schakelstand ( →Blz. 186)
• Br-modus (→ Blz. 189)
Displayzone indicator brandstofcelsysteem ( →Blz. 125)
Head-up display*
Het head-up display projecteert allerlei rijgerelateerde informatie en de
bedrijfsstatus van de ondersteunende systemen op de voorruit.
Systeemonderdelen
A
B
C
D
E
F
MIRAI_OM_Europe_OM62035E.book Page 122 Friday, November 6, 2020 11:27 AM

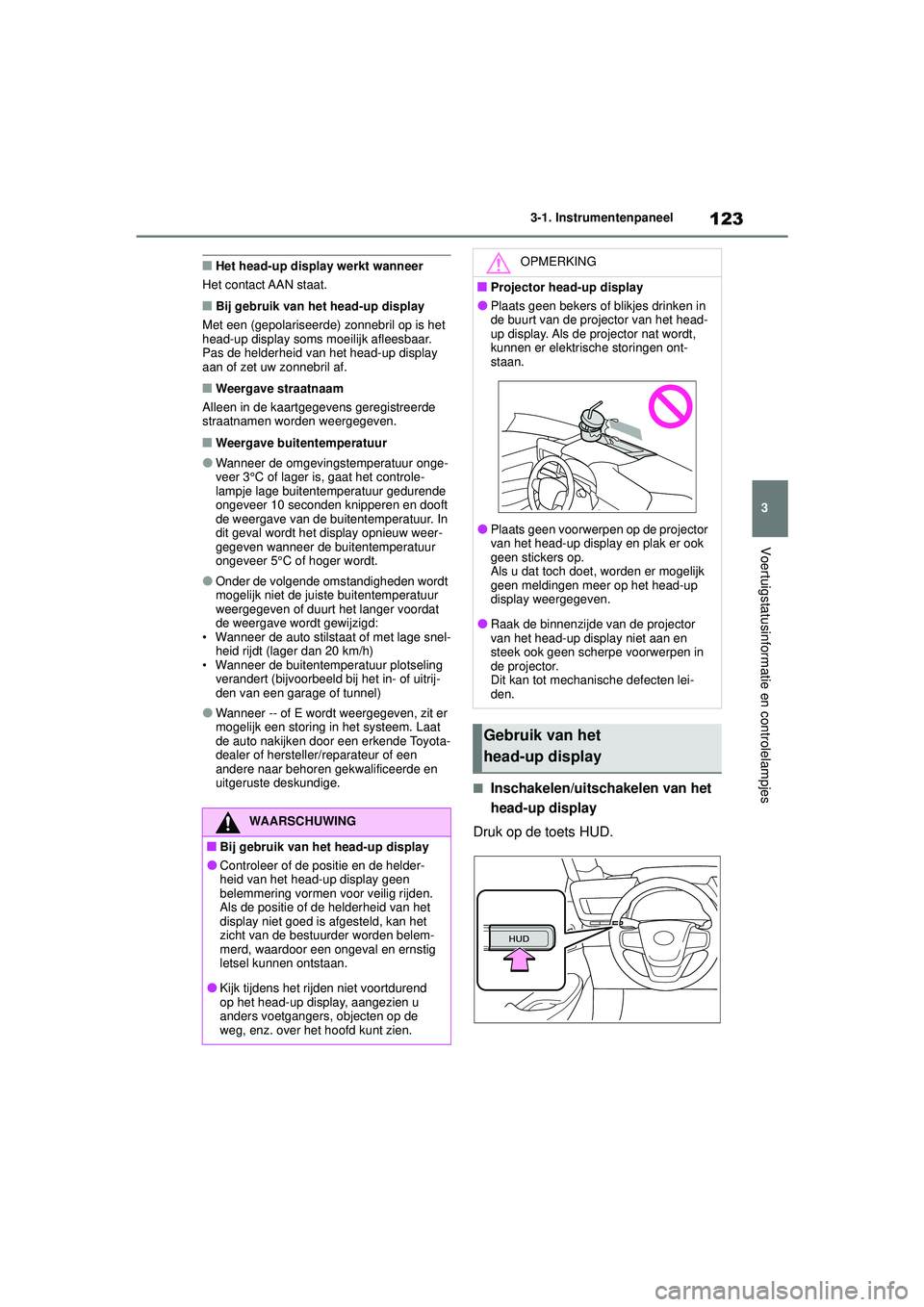

123
3
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■Het head-up display werkt wanneer
Het contact AAN staat.
■Bij gebruik van het head-up display
Met een (gepolariseerde) zonnebril op is het
head-up display soms moeilijk afleesbaar.
Pas de helderheid van het head-up display
aan of zet uw zonnebril af.
■Weergave straatnaam
Alleen in de kaartgegevens geregistreerde
straatnamen worden weergegeven.
■Weergave buitentemperatuur
●Wanneer de omgevingstemperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje lage buitentemperatuur gedurende
ongeveer 10 seconden knipperen en dooft
de weergave van de buitentemperatuur. In
dit geval wordt het display opnieuw weer-
gegeven wanneer de buitentemperatuur
ongeveer 5°C of hoger wordt.
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Inschakelen/uitschakelen van het
head-up display
Druk op de toets HUD.
WAARSCHUWING
■Bij gebruik van het head-up display
●Controleer of de positie en de helder-
heid van het head-up display geen
belemmering vormen voor veilig rijden.
Als de positie of de helderheid van het
display niet goed is afgesteld, kan het
zicht van de bestuurder worden belem-
merd, waardoor een ongeval en ernstig
letsel kunnen ontstaan.
●Kijk tijdens het rijden niet voortdurend
op het head-up display, aangezien u
anders voetgangers, objecten op de
weg, enz. over het hoofd kunt zien.
OPMERKING
■Projector head-up display
●Plaats geen bekers of blikjes drinken in
de buurt van de projector van het head-
up display. Als de projector nat wordt,
kunnen er elektrische storingen ont-
staan.
●Plaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
●Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Dit kan tot mechanische defecten lei-
den.
Gebruik van het
head-up display
MIRAI_OM_Europe_OM62035E.book Page 123 Friday, November 6, 2020 11:27 AM

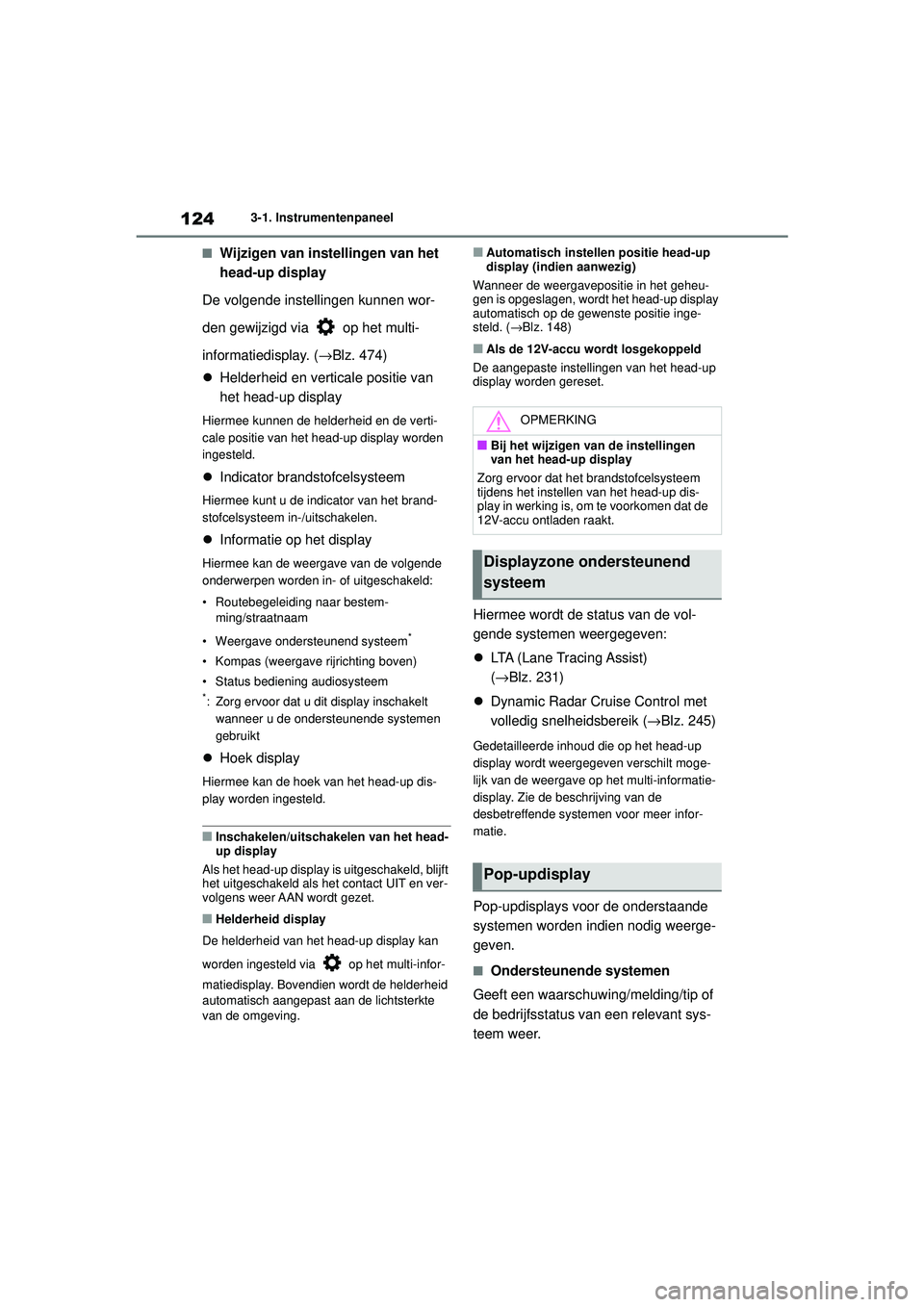

124
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
■Wijzigen van instellingen van het
head-up display
De volgende instellingen kunnen wor-
den gewijzigd via op het multi-
informatiedisplay. ( →Blz. 474)
 Helderheid en verticale positie van
het head-up display
Hiermee kunnen de helderheid en de verti-
cale positie van het head-up display worden
ingesteld.
Indicator brandstofcelsysteem
Hiermee kunt u de indicator van het brand-
stofcelsysteem in-/uitschakelen.
Informatie op het display
Hiermee kan de weergave van de volgende
onderwerpen worden in- of uitgeschakeld:
• Routebegeleiding naar bestem-
ming/straatnaam
• Weergave ondersteunend systeem
*
• Kompas (weergave rijrichting boven)
• Status bediening audiosysteem
*: Zorg ervoor dat u dit display inschakelt wanneer u de ondersteunende systemen
gebruikt
 Hoek display
Hiermee kan de hoek van het head-up dis-
play worden ingesteld.
■Inschakelen/uitschakelen van het head-
up display
Als het head-up display is uitgeschakeld, blijft
het uitgeschakeld als het contact UIT en ver-
volgens weer AAN wordt gezet.
■Helderheid display
De helderheid van het head-up display kan
worden ingesteld via op het multi-infor-
matiedisplay. Bovendien wordt de helderheid
automatisch aangepast aan de lichtsterkte
van de omgeving.
■Automatisch instellen positie head-up
display (indien aanwezig)
Wanneer de weergavepositie in het geheu-
gen is opgeslagen, wordt het head-up display
automatisch op de gewenste positie inge-
steld. ( →Blz. 148)
■Als de 12V-accu wordt losgekoppeld
De aangepaste instellingen van het head-up
display worden gereset.
Hiermee wordt de status van de vol-
gende systemen weergegeven:
 LTA (Lane Tracing Assist)
(→Blz. 231)
 Dynamic Radar Cruise Control met
volledig snelheidsbereik ( →Blz. 245)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de
desbetreffende systemen voor meer infor-
matie.
Pop-updisplays voor de onderstaande
systemen worden indien nodig weerge-
geven.
■Ondersteunende systemen
Geeft een waarschuwing/melding/tip of
de bedrijfsst atus van een relevant sys-
teem weer.
OPMERKING
■Bij het wijzigen van de instellingen
van het head-up display
Zorg ervoor dat het brandstofcelsysteem
tijdens het instellen van het head-up dis-
play in werking is, om te voorkomen dat de
12V-accu ontladen raakt.
Displayzone ondersteunend
systeem
Pop-updisplay
MIRAI_OM_Europe_OM62035E.book Page 124 Friday, November 6, 2020 11:27 AM

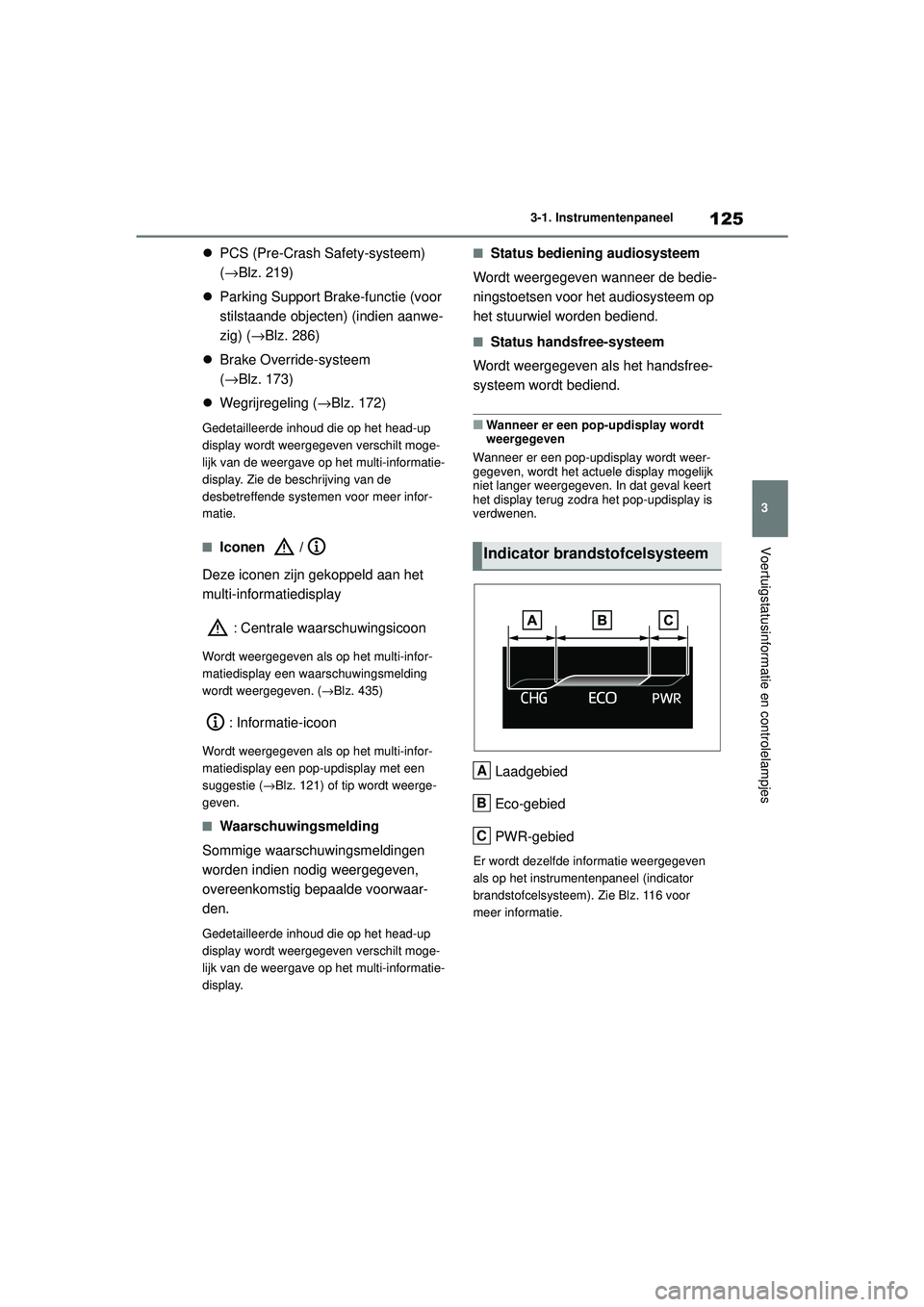

125
3
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
PCS (Pre-Crash Safety-systeem)
(→Blz. 219)
 Parking Support Brake-functie (voor
stilstaande objecten) (indien aanwe-
zig) ( →Blz. 286)
 Brake Override-systeem
(→Blz. 173)
 Wegrijregeling ( →Blz. 172)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de
desbetreffende systemen voor meer infor-
matie.
■Iconen /
Deze iconen zijn gekoppeld aan het
multi-informatiedisplay
: Centrale waarschuwingsicoon
Wordt weergegeven als op het multi-infor-
matiedisplay een waarschuwingsmelding
wordt weergegeven. ( →Blz. 435)
: Informatie-icoon
Wordt weergegeven als op het multi-infor-
matiedisplay een pop-updisplay met een
suggestie ( →Blz. 121) of tip wordt weerge-
geven.
■Waarschuwingsmelding
Sommige waarschuwingsmeldingen
worden indien nodig weergegeven,
overeenkomstig bepaalde voorwaar-
den.
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display.
■Status bediening audiosysteem
Wordt weergegeven wanneer de bedie-
ningstoetsen voor het audiosysteem op
het stuurwiel worden bediend.
■Status handsfree-systeem
Wordt weergegeven als het handsfree-
systeem wordt bediend.
■Wanneer er een pop-updisplay wordt
weergegeven
Wanneer er een pop-updisplay wordt weer-
gegeven, wordt het actuele display mogelijk
niet langer weergegeven. In dat geval keert
het display terug zodra het pop-updisplay is
verdwenen.
Laadgebied
Eco-gebied
PWR-gebied
Er wordt dezelfde informatie weergegeven
als op het instrumentenpaneel (indicator
brandstofcelsysteem). Zie Blz. 116 voor
meer informatie.
Indicator brandstofcelsysteem
A
B
C
MIRAI_OM_Europe_OM62035E.book Page 125 Friday, November 6, 2020 11:27 AM

126
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
Multi-informatiedisplay
Multimedia-display
Toets MENU
Bedieningstoetsen instrumentenpa-
neel
De energiemonitor kan worden gebruikt
om de rijstatus van de auto, de bedrijfs-
status van het brandstofcelsysteem en
de energieregeneratiestatus te contro-
leren.
■Weergaveprocedure
Multi-informatiedisplay
Druk op of van de bedie-
ningstoetsen van het instrumentenpa-
neel op het stuurwiel, selecteer ,
druk op of van de bedie-
ningstoetsen van het instrumentenpa-
neel en selecteer de energiemonitor.
Multimedia-display
1 Selecteer op de Toyota Multi-
Operation Touch ( →Blz. 356).
2 Selecteer op het scherm.
Een scherm weergeven in volledig-scherm-
modus ( →Blz. 356)
■Display
Als er energie stroomt, verschijnt er
een pijl om de richting van de ener-
giestroom te laten zien.
Als er geen energie stroomt, wordt er geen
pijl weergegeven.
Groen: Geeft aan dat er elektrische energie
wordt gewonnen of herwonnen.
Geel: Geeft aan dat de elektrische energie
wordt gebruikt.
Rood: Geeft aan dat het vermogen van het
brandstofcelsysteem wordt gebruikt.
Energiemonitor/
verbruiksscherm/
luchtreinigingsscherm
De status van het brandstofcelsys-
teem kan worden afgelezen op het
multi-informatiedisplay en het
multimedia-display.
Systeemonderdelen
Energiemonitor
A
B
C
D
MIRAI_OM_Europe_OM62035E.book Page 126 Friday, November 6, 2020 11:27 AM

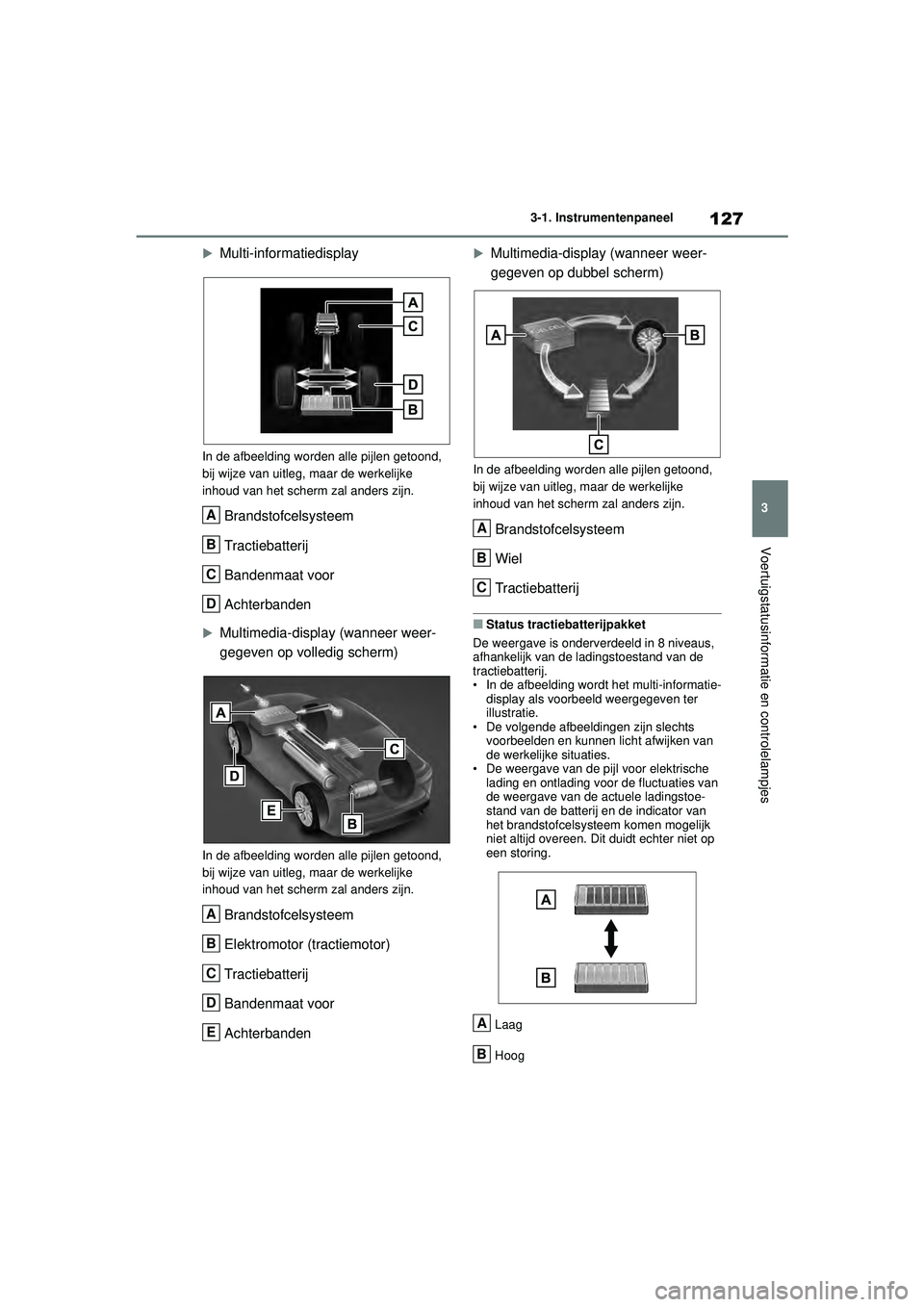

127
3
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Multi-informatiedisplay
In de afbeelding worden alle pijlen getoond,
bij wijze van uitleg, maar de werkelijke
inhoud van het scherm zal anders zijn.
Brandstofcelsysteem
Tractiebatterij
Bandenmaat voor
Achterbanden
Multimedia-display (wanneer weer-
gegeven op volledig scherm)
In de afbeelding worden alle pijlen getoond,
bij wijze van uitleg, maar de werkelijke
inhoud van het scherm zal anders zijn.
Brandstofcelsysteem
Elektromotor (tractiemotor)
Tractiebatterij
Bandenmaat voor
Achterbanden
Multimedia-display (wanneer weer-
gegeven op dubbel scherm)
In de afbeelding worden alle pijlen getoond,
bij wijze van uitleg, maar de werkelijke
inhoud van het scherm zal anders zijn.
Brandstofcelsysteem
Wiel
Tractiebatterij
■Status tractiebatterijpakket
De weergave is onderverdeeld in 8 niveaus,
afhankelijk van de ladingstoestand van de
tractiebatterij.
• In de afbeelding wordt het multi-informatie- display als voorbeeld weergegeven ter
illustratie.
• De volgende afbeeldingen zijn slechts voorbeelden en kunnen li cht afwijken van
de werkelijke situaties.
• De weergave van de pijl voor elektrische
lading en ontlading voor de fluctuaties van
de weergave van de actuele ladingstoe-
stand van de batterij en de indicator van
het brandstofcelsysteem komen mogelijk
niet altijd overeen. Dit duidt echter niet op
een storing.
Laag
Hoog
A
B
C
D
A
B
C
D
E
A
B
C
A
B
MIRAI_OM_Europe_OM62035E.book Page 127 Friday, November 6, 2020 11:27 AM

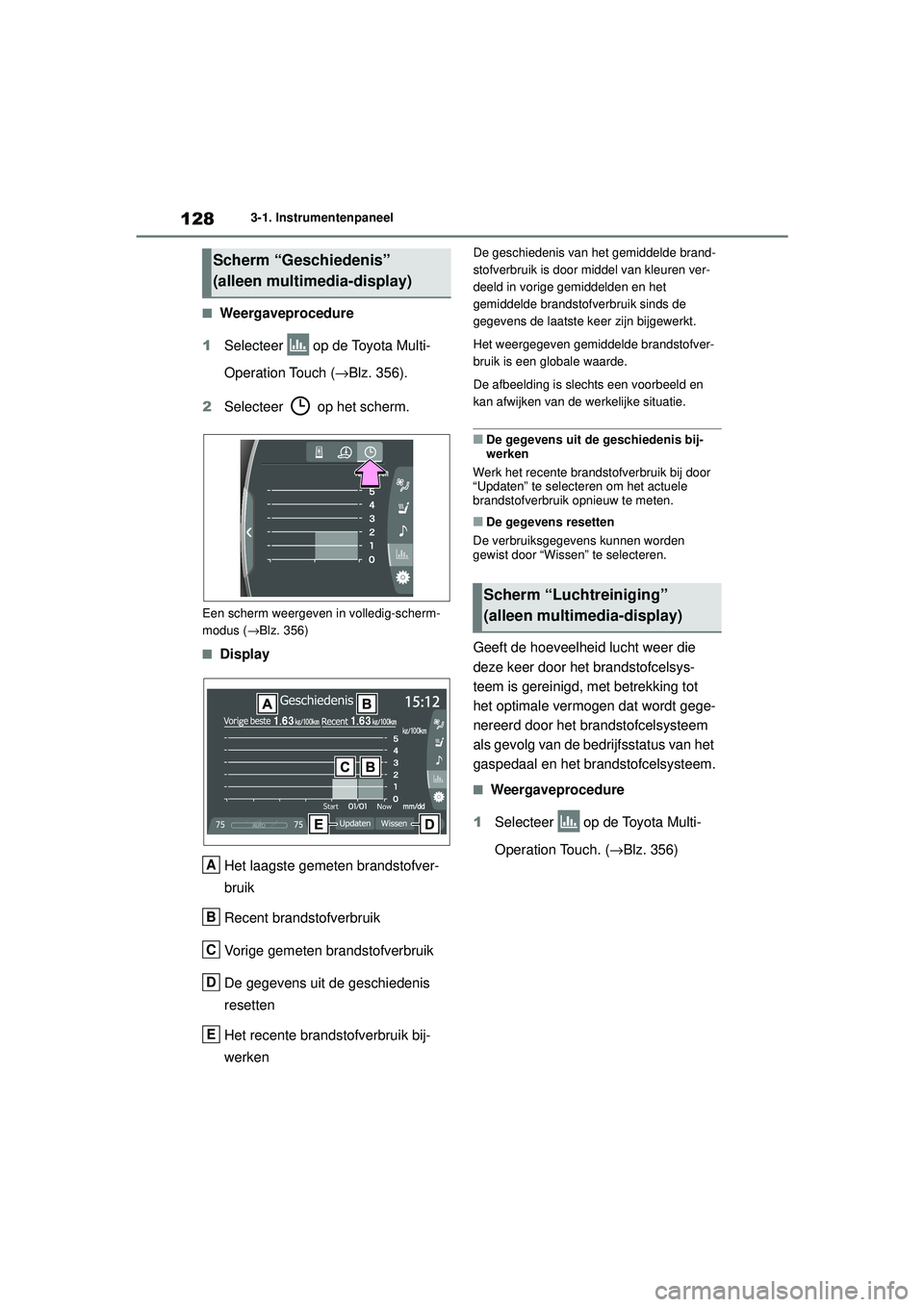

128
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
■Weergaveprocedure
1 Selecteer op de Toyota Multi-
Operation Touch ( →Blz. 356).
2 Selecteer op het scherm.
Een scherm weergeven in volledig-scherm-
modus ( →Blz. 356)
■Display
Het laagste gemeten brandstofver-
bruik
Recent brandstofverbruik
Vorige gemeten brandstofverbruik
De gegevens uit de geschiedenis
resetten
Het recente brandstofverbruik bij-
werken
De geschiedenis van het gemiddelde brand-
stofverbruik is door middel van kleuren ver-
deeld in vorige gemiddelden en het
gemiddelde brandstofverbruik sinds de
gegevens de laatste keer zijn bijgewerkt.
Het weergegeven gemiddelde brandstofver-
bruik is een globale waarde.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
■De gegevens uit de geschiedenis bij-
werken
Werk het recente brandstofverbruik bij door
“Updaten” te selecteren om het actuele
brandstofverbruik opnieuw te meten.
■De gegevens resetten
De verbruiksgegevens kunnen worden
gewist door “Wissen” te selecteren.
Geeft de hoeveelheid lucht weer die
deze keer door het brandstofcelsys-
teem is gereinigd, met betrekking tot
het optimale vermogen dat wordt gege-
nereerd door het brandstofcelsysteem
als gevolg van de bedrijfsstatus van het
gaspedaal en het brandstofcelsysteem.
■Weergaveprocedure
1 Selecteer op de Toyota Multi-
Operation Touch. ( →Blz. 356)
Scherm “Geschiedenis”
(alleen multimedia-display)
A
B
C
D
E
Scherm “Luchtreiniging”
(alleen multimedia-display)
MIRAI_OM_Europe_OM62035E.book Page 128 Friday, November 6, 2020 11:27 AM

129
3
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
2Selecteer op het scherm.
Een scherm weergeven in volledig-scherm-
modus ( →Blz. 356)
■Display
Hoeveelheid gereinigde lucht op dat
moment
Geeft de hoeveelheid gereinigde lucht op
dat moment weer per tijdseenheid.
Weergave geschatte hoeveelheid
gereinigde lucht
Geeft de totale hoeveelheid gereinigde lucht
sinds het starten van het brandstofcelsys-
teem weer.
Hoeveelheid gereinigde lucht tus-
sen resets
Geeft de geschatte totale hoeveelheid gerei-
nigde lucht sinds een reset weer.
Hardlopersweergave
Het aantal hardlopers is afhankelijk van de
geschatte hoeveelheid gereinigde lucht tus-
sen resets.
De gegevens resetten
De geschiedenis tot dit moment wissen.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
■Luchtreinigingsgegevens worden gere-
set wanneer
“Wissen” wordt geselecteerd om de gege-
vens te resetten tijdens de weergave van de
hoeveelheid gereinigde lucht en de hardlo-
pers.
■Weergave hardloper
Wanneer u tien hardlopers hebt verzameld,
worden ze opgenomen in een hardlo-
persmarkering.
■Display
●De werkelijke hoeveelheid lucht verschilt
mogelijk, omdat de benodigde hoeveelheid
lucht tijdens het stroomopwekking veran-
dert als gevolg van de gebruiksomgeving
(klimaat, hoogte, enz.) en de stroomop-
wekking, evenals de rijomstandigheden.
●De weergave van de hoeveelheid gerei-
nigde lucht op dat moment werkt mogelijk
traag en wordt tijdens het gebruik mogelijk
vertraagd; dit duidt echter niet op een sto-
ring.
A
B
C
D
E
MIRAI_OM_Europe_OM62035E.book Page 129 Friday, November 6, 2020 11:27 AM

130
MIRAI Handleiding_Europa_M62035_nl
3-1. Instrumentenpaneel
MIRAI_OM_Europe_OM62035E.book Page 130 Friday, November 6, 2020 11:27 AM
