sensor TOYOTA MIRAI 2020 Manuale duso (in Italian)

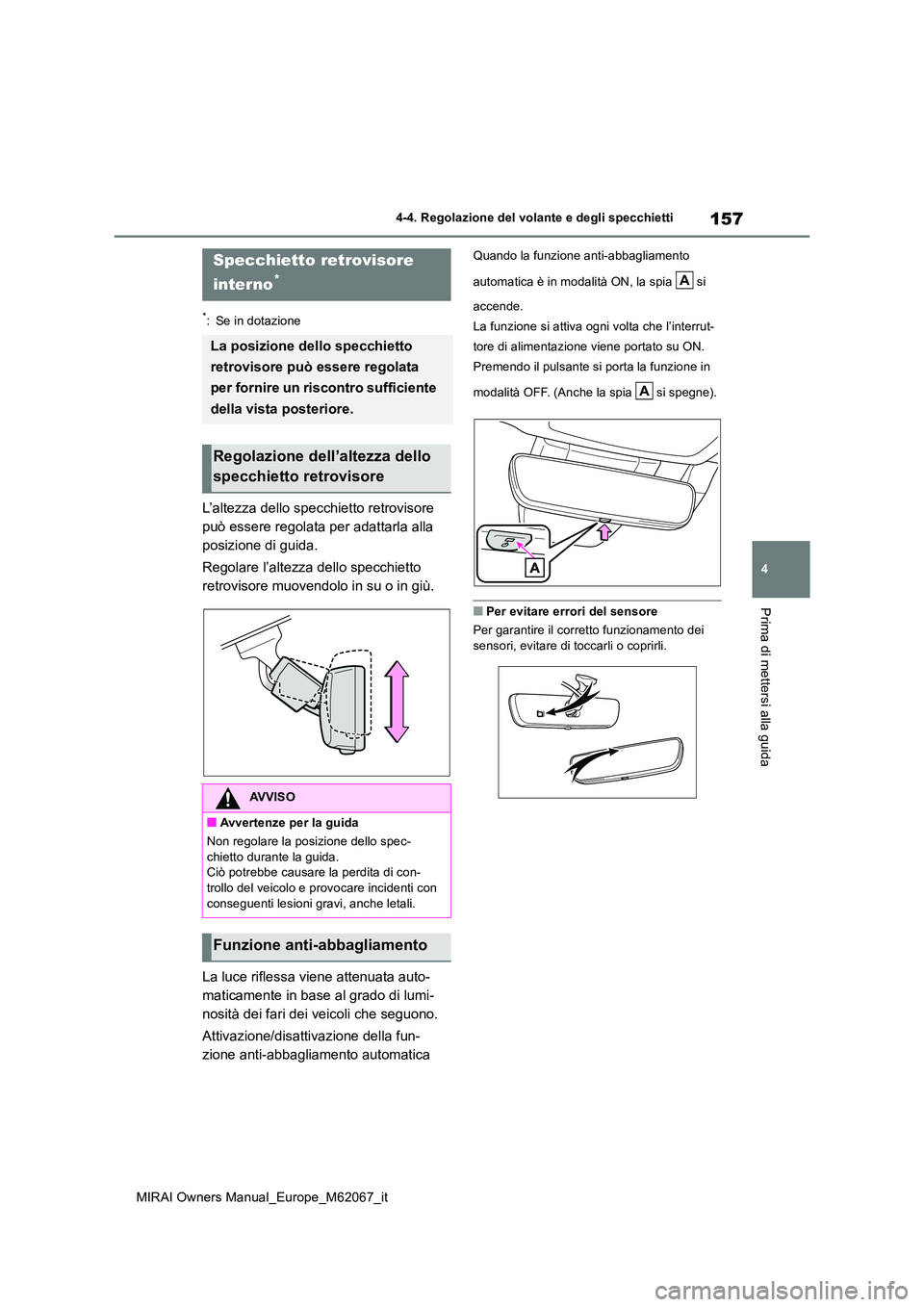

157
4
MIRAI Owners Manual_Europe_M62067_it
4-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
*: Se in dotazione
L’altezza dello specchietto retrovisore
può essere regolata per adattarla alla
posizione di guida.
Regolare l’altezza dello specchietto
retrovisore muovendolo in su o in giù.
La luce riflessa viene attenuata auto-
maticamente in base al grado di lumi-
nosità dei fari dei veicoli che seguono.
Attivazione/disattivazione della fun-
zione anti-abbagliamento automatica
Quando la funzione anti-abbagliamento
automatica è in modalità ON, la spia si
accende.
La funzione si attiva ogni volta che l’interrut-
tore di alimentazione viene portato su ON.
Premendo il pulsante si porta la funzione in
modalità OFF. (Anche la spia si spegne).
■Per evitare errori del sensore
Per garantire il corretto funzionamento dei sensori, evitare di toccarli o coprirli.
Specchietto retrovisore
interno*
La posizione dello specchietto
retrovisore può essere regolata
per fornire un riscontro sufficiente
della vista posteriore.
Regolazione dell’altezza dello
specchietto retrovisore
AVVISO
■Avvertenze per la guida
Non regolare la posizione dello spec- chietto durante la guida.Ciò potrebbe causare la perdita di con-
trollo del veicolo e provocare incidenti con conseguenti lesioni gravi, anche letali.
Funzione anti-abbagliamento
A
A

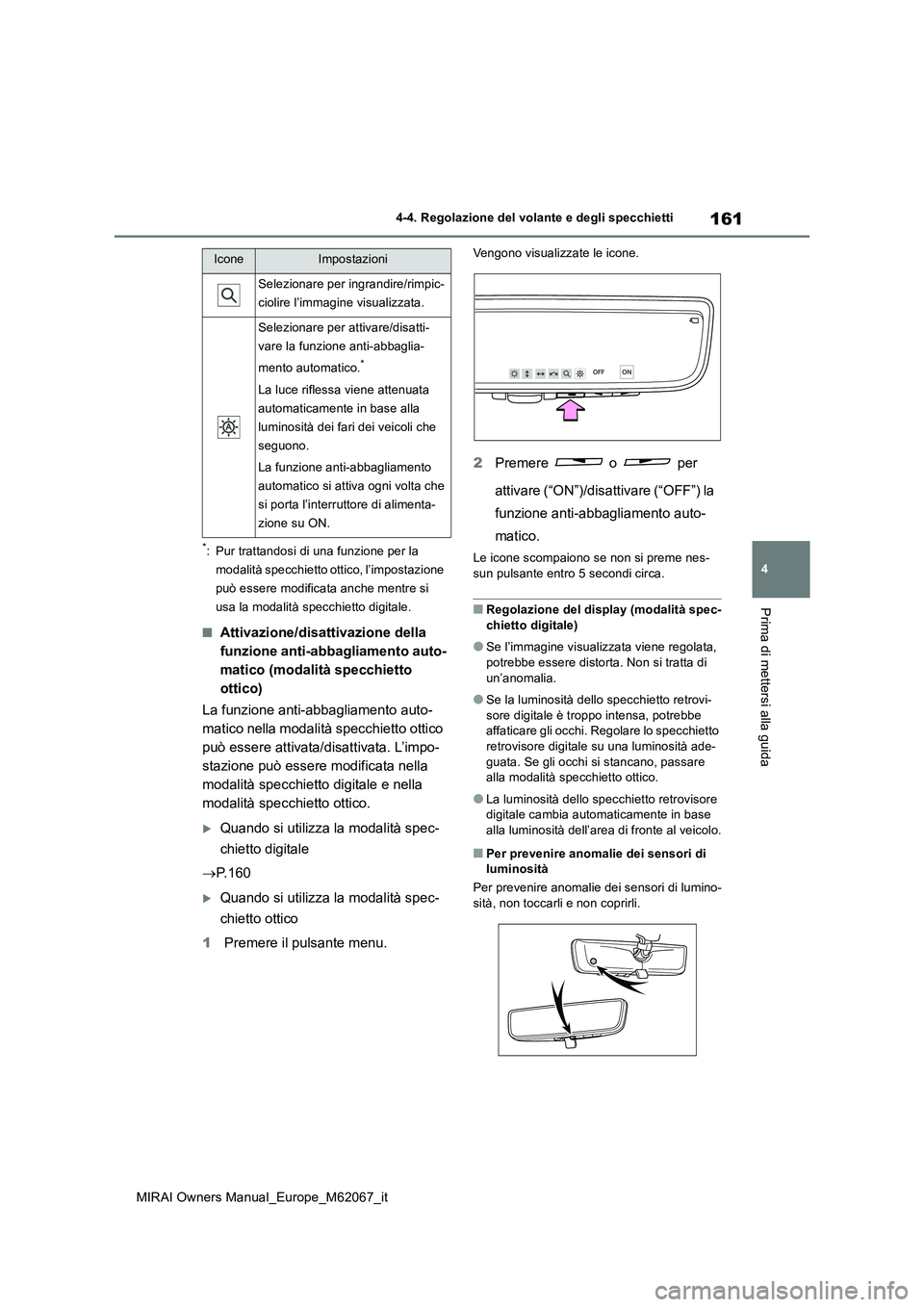

161
4
MIRAI Owners Manual_Europe_M62067_it
4-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
*: Pur trattandosi di una funzione per la
modalità specchietto ottico, l’impostazione
può essere modificata anche mentre si
usa la modalità specchietto digitale.
■Attivazione/disattivazione della
funzione anti-abbagliamento auto-
matico (modalità specchietto
ottico)
La funzione anti-abbagliamento auto-
matico nella modalità specchietto ottico
può essere attivata/disattivata. L’impo-
stazione può essere modificata nella
modalità specchietto digitale e nella
modalità specchietto ottico.
Quando si utilizza la modalità spec-
chietto digitale
 P. 1 6 0
Quando si utilizza la modalità spec-
chietto ottico
1 Premere il pulsante menu.
Vengono visualizzate le icone.
2Premere o per
attivare (“ON”)/disattivare (“OFF”) la
funzione anti-abbagliamento auto-
matico.
Le icone scompaiono se non si preme nes-
sun pulsante entro 5 secondi circa.
■Regolazione del display (modalità spec-
chietto digitale)
●Se l’immagine visualizzata viene regolata,
potrebbe essere distorta. Non si tratta di un’anomalia.
●Se la luminosità dello specchietto retrovi-sore digitale è troppo intensa, potrebbe affaticare gli occhi. Regolare lo specchietto
retrovisore digitale su una luminosità ade- guata. Se gli occhi si stancano, passare alla modalità specchietto ottico.
●La luminosità dello specchietto retrovisore digitale cambia automaticamente in base
alla luminosità dell’area di fronte al veicolo.
■Per prevenire anomalie dei sensori di luminosità
Per prevenire anomalie dei sensori di lumino- sità, non toccarli e non coprirli.
Selezionare per ingrandire/rimpic-
ciolire l’immagine visualizzata.
Selezionare per attivare/disatti-
vare la funzione anti-abbaglia-
mento automatico.*
La luce riflessa viene attenuata
automaticamente in base alla
luminosità dei fari dei veicoli che
seguono.
La funzione anti-abbagliamento
automatico si attiva ogni volta che
si porta l’interruttore di alimenta-
zione su ON.
IconeImpostazioni

5

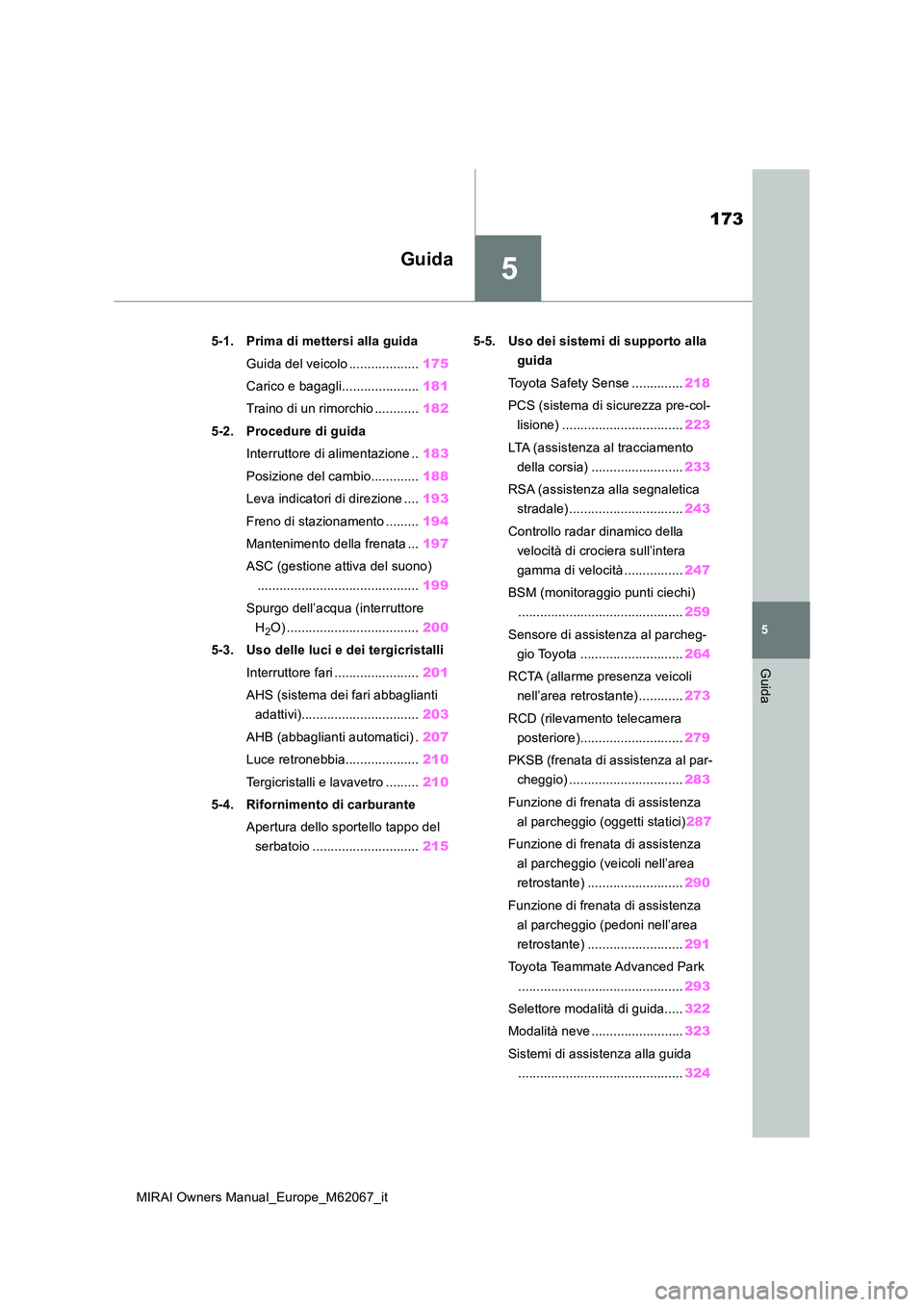

173
MIRAI Owners Manual_Europe_M62067_it
5
Guida
Guida
5-1. Prima di mettersi alla guida
Guida del veicolo ................... 175
Carico e bagagli..................... 181
Traino di un rimorchio ............ 182
5-2. Procedure di guida
Interruttore di alimentazione .. 183
Posizione del cambio............. 188
Leva indicatori di direzione .... 193
Freno di stazionamento ......... 194
Mantenimento della frenata ... 197
ASC (gestione attiva del suono)
............................................ 199
Spurgo dell’acqua (interruttore
H2O) .................................... 200
5-3. Uso delle luci e dei tergicristalli
Interruttore fari ....................... 201
AHS (sistema dei fari abbaglianti
adattivi)................................ 203
AHB (abbaglianti automatici) . 207
Luce retronebbia.................... 210
Tergicristalli e lavavetro ......... 210
5-4. Rifornimento di carburante
Apertura dello sportello tappo del
serbatoio ............................. 215
5-5. Uso dei sistemi di supporto alla
guida

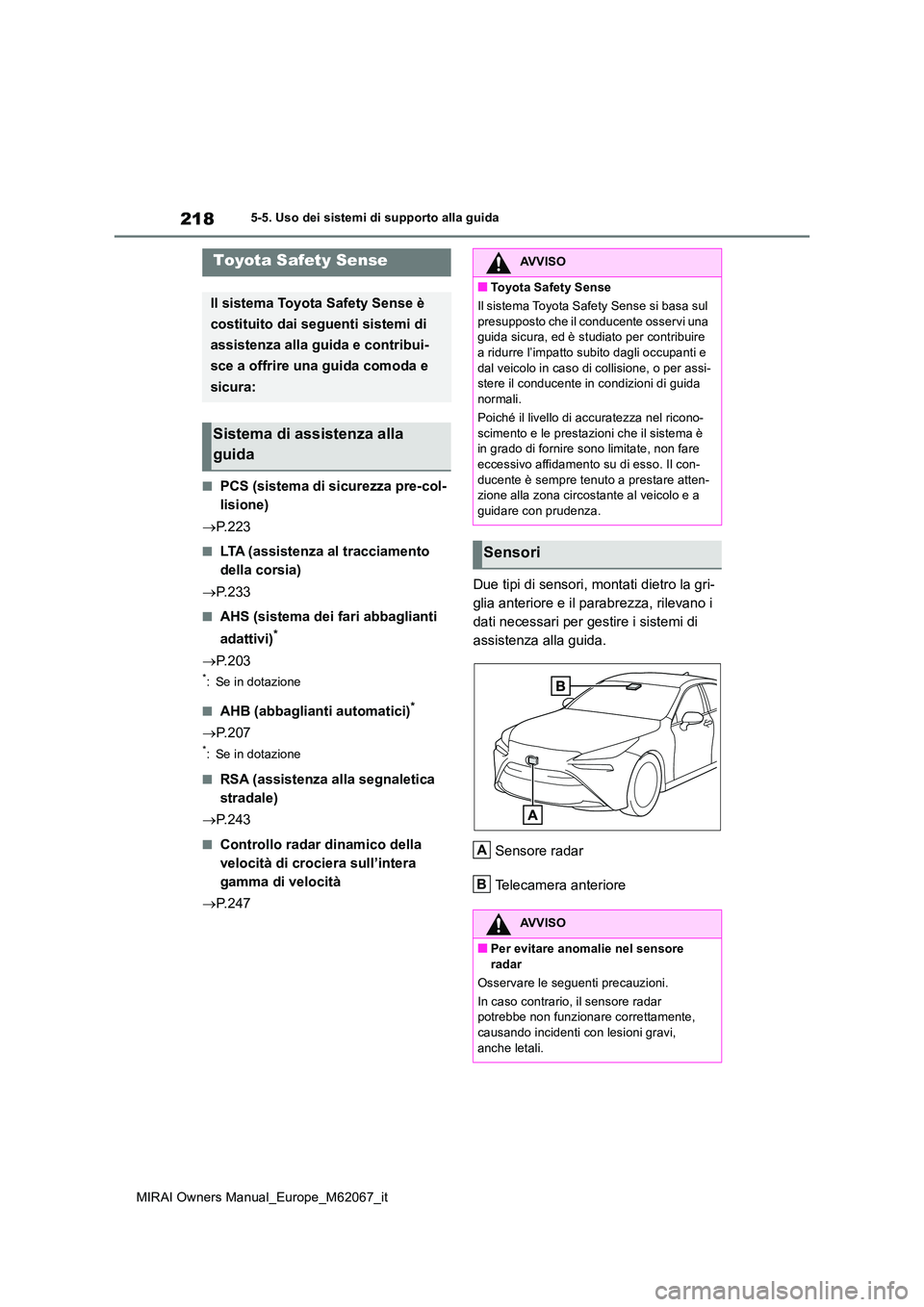

Toyota Safety Sense .............. 218
PCS (sistema di sicurezza pre-col-
lisione) ................................. 223
LTA (assistenza al tracciamento
della corsia) ......................... 233
RSA (assistenza alla segnaletica
stradale) ............................... 243
Controllo radar dinamico della
velocità di crociera sull’intera
gamma di velocità ................ 247
BSM (monitoraggio punti ciechi)
............................................. 259
Sensore di assistenza al parcheg-
gio Toyota ............................ 264
RCTA (allarme presenza veicoli
nell’area retrostante) ............ 273
RCD (rilevamento telecamera
posteriore)............................ 279
PKSB (frenata di assistenza al par-
cheggio) ............................... 283
Funzione di frenata di assistenza
al parcheggio (oggetti statici) 287
Funzione di frenata di assistenza
al parcheggio (veicoli nell’area
retrostante) .......................... 290
Funzione di frenata di assistenza
al parcheggio (pedoni nell’area
retrostante) .......................... 291
Toyota Teammate Advanced Park
............................................. 293
Selettore modalità di guida..... 322
Modalità neve ......................... 323
Sistemi di assistenza alla guida
............................................. 324

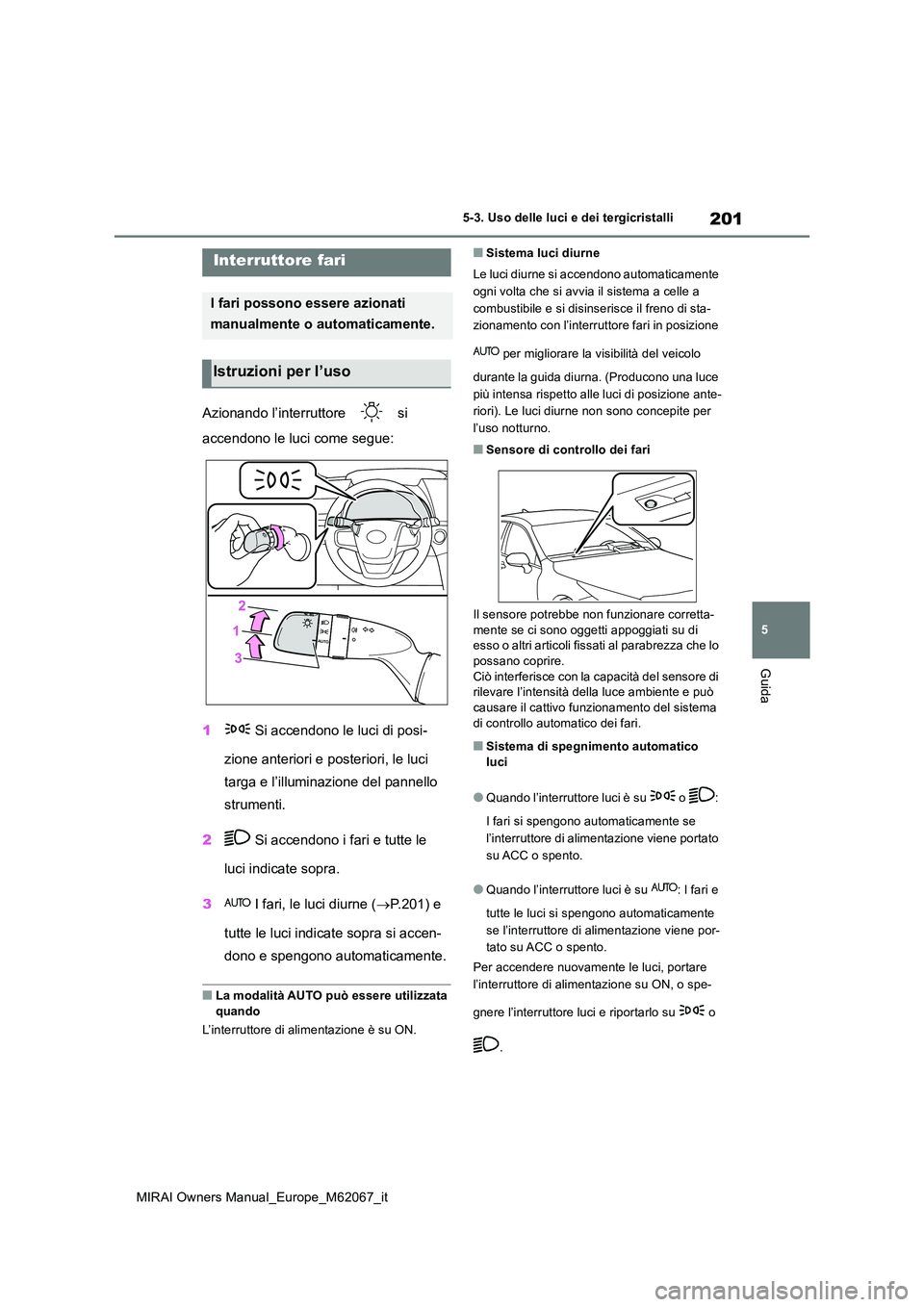

201
5
MIRAI Owners Manual_Europe_M62067_it
5-3. Uso delle luci e dei tergicristalli
Guida
5-3.Uso delle luci e dei tergicristalli
Azionando l’interruttore si
accendono le luci come segue:
1 Si accendono le luci di posi-
zione anteriori e posteriori, le luci
targa e l’illuminazione del pannello
strumenti.
2 Si accendono i fari e tutte le
luci indicate sopra.
3 I fari, le luci diurne (P.201) e
tutte le luci indicate sopra si accen-
dono e spengono automaticamente.
■La modalità AUTO può essere utilizzata
quando
L’interruttore di alimentazione è su ON.
■Sistema luci diurne
Le luci diurne si accendono automaticamente
ogni volta che si avvia il sistema a celle a
combustibile e si disinserisce il freno di sta-
zionamento con l’interruttore fari in posizione
per migliorare la visibilità del veicolo
durante la guida diurna. (Producono una luce
più intensa rispetto alle luci di posizione ante-
riori). Le luci diurne non sono concepite per
l’uso notturno.
■Sensore di controllo dei fari
Il sensore potrebbe non funzionare corretta- mente se ci sono oggetti appoggiati su di esso o altri articoli fissati al parabrezza che lo
possano coprire. Ciò interferisce con la capacità del sensore di rilevare l’intensità della luce ambiente e può
causare il cattivo funzionamento del sistema di controllo automatico dei fari.
■Sistema di spegnimento automatico luci
●Quando l’interruttore luci è su o :
I fari si spengono automaticamente se
l’interruttore di alimentazione viene portato
su ACC o spento.
●Quando l’interruttore luci è su : I fari e
tutte le luci si spengono automaticamente
se l’interruttore di alimentazione viene por-
tato su ACC o spento.
Per accendere nuovamente le luci, portare
l’interruttore di alimentazione su ON, o spe-
gnere l’interruttore luci e riportarlo su o
.
Interruttore fari
I fari possono essere azionati
manualmente o automaticamente.
Istruzioni per l’uso

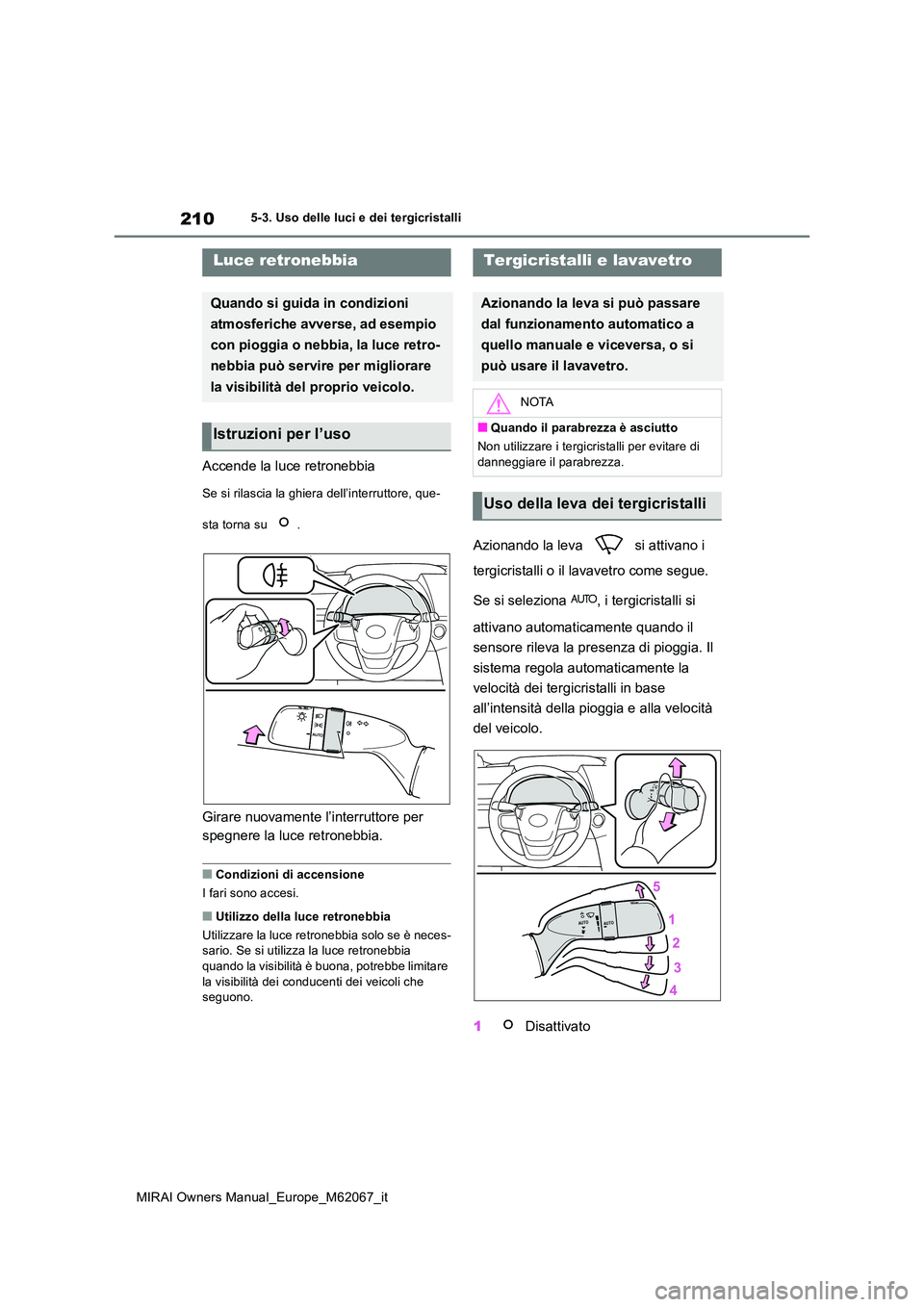

210
MIRAI Owners Manual_Europe_M62067_it
5-3. Uso delle luci e dei tergicristalli
Accende la luce retronebbia
Se si rilascia la ghiera dell’interruttore, que-
sta torna su .
Girare nuovamente l’interruttore per
spegnere la luce retronebbia.
■Condizioni di accensione
I fari sono accesi.
■Utilizzo della luce retronebbia
Utilizzare la luce retronebbia solo se è neces- sario. Se si utilizza la luce retronebbia quando la visibilità è buona, potrebbe limitare
la visibilità dei conducenti dei veicoli che seguono.
Azionando la leva si attivano i
tergicristalli o il lavavetro come segue.
Se si seleziona , i tergicristalli si
attivano automaticamente quando il
sensore rileva la presenza di pioggia. Il
sistema regola automaticamente la
velocità dei tergicristalli in base
all’intensità della pioggia e alla velocità
del veicolo.
1 Disattivato
Luce retronebbia
Quando si guida in condizioni
atmosferiche avverse, ad esempio
con pioggia o nebbia, la luce retro-
nebbia può servire per migliorare
la visibilità del proprio veicolo.
Istruzioni per l’uso
Tergicristalli e lavavetro
Azionando la leva si può passare
dal funzionamento automatico a
quello manuale e viceversa, o si
può usare il lavavetro.
NOTA
■Quando il parabrezza è asciutto
Non utilizzare i tergicristalli per evitare di danneggiare il parabrezza.
Uso della leva dei tergicristalli

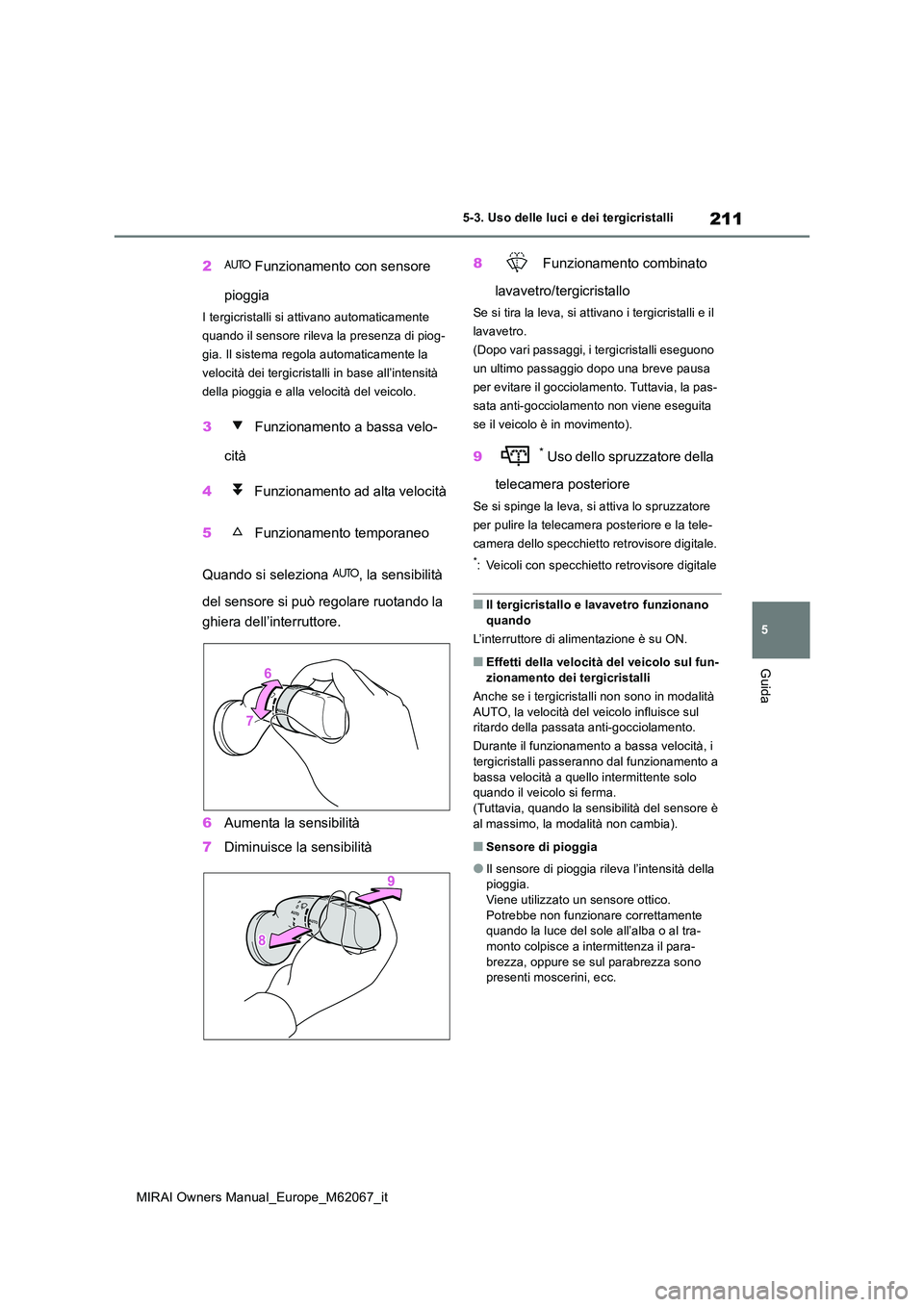

211
5
MIRAI Owners Manual_Europe_M62067_it
5-3. Uso delle luci e dei tergicristalli
Guida
2 Funzionamento con sensore
pioggia
I tergicristalli si attivano automaticamente
quando il sensore rileva la presenza di piog-
gia. Il sistema regola automaticamente la
velocità dei tergicristalli in base all’intensità
della pioggia e alla velocità del veicolo.
3 Funzionamento a bassa velo-
cità
4 Funzionamento ad alta velocità
5 Funzionamento temporaneo
Quando si seleziona , la sensibilità
del sensore si può regolare ruotando la
ghiera dell’interruttore.
6 Aumenta la sensibilità
7 Diminuisce la sensibilità
8 Funzionamento combinato
lavavetro/tergicristallo
Se si tira la leva, si attivano i tergicristalli e il
lavavetro.
(Dopo vari passaggi, i tergicristalli eseguono
un ultimo passaggio dopo una breve pausa
per evitare il gocciolamento. Tuttavia, la pas-
sata anti-gocciolamento non viene eseguita
se il veicolo è in movimento).
9*Uso dello spruzzatore della
telecamera posteriore
Se si spinge la leva, si attiva lo spruzzatore
per pulire la telecamera posteriore e la tele-
camera dello specchietto retrovisore digitale.
*: Veicoli con specchietto retrovisore digitale
■Il tergicristallo e lavavetro funzionano quando
L’interruttore di alimentazione è su ON.
■Effetti della velocità del veicolo sul fun-
zionamento dei tergicristalli
Anche se i tergicristalli non sono in modalità AUTO, la velocità del veicolo influisce sul ritardo della passata anti-gocciolamento.
Durante il funzionamento a bassa velocità, i
tergicristalli passeranno dal funzionamento a bassa velocità a quello intermittente solo quando il veicolo si ferma.
(Tuttavia, quando la sensibilità del sensore è al massimo, la modalità non cambia).
■Sensore di pioggia
●Il sensore di pioggia rileva l’intensità della pioggia.Viene utilizzato un sensore ottico.
Potrebbe non funzionare correttamente quando la luce del sole all’alba o al tra-monto colpisce a intermittenza il para-
brezza, oppure se sul parabrezza sono presenti moscerini, ecc.

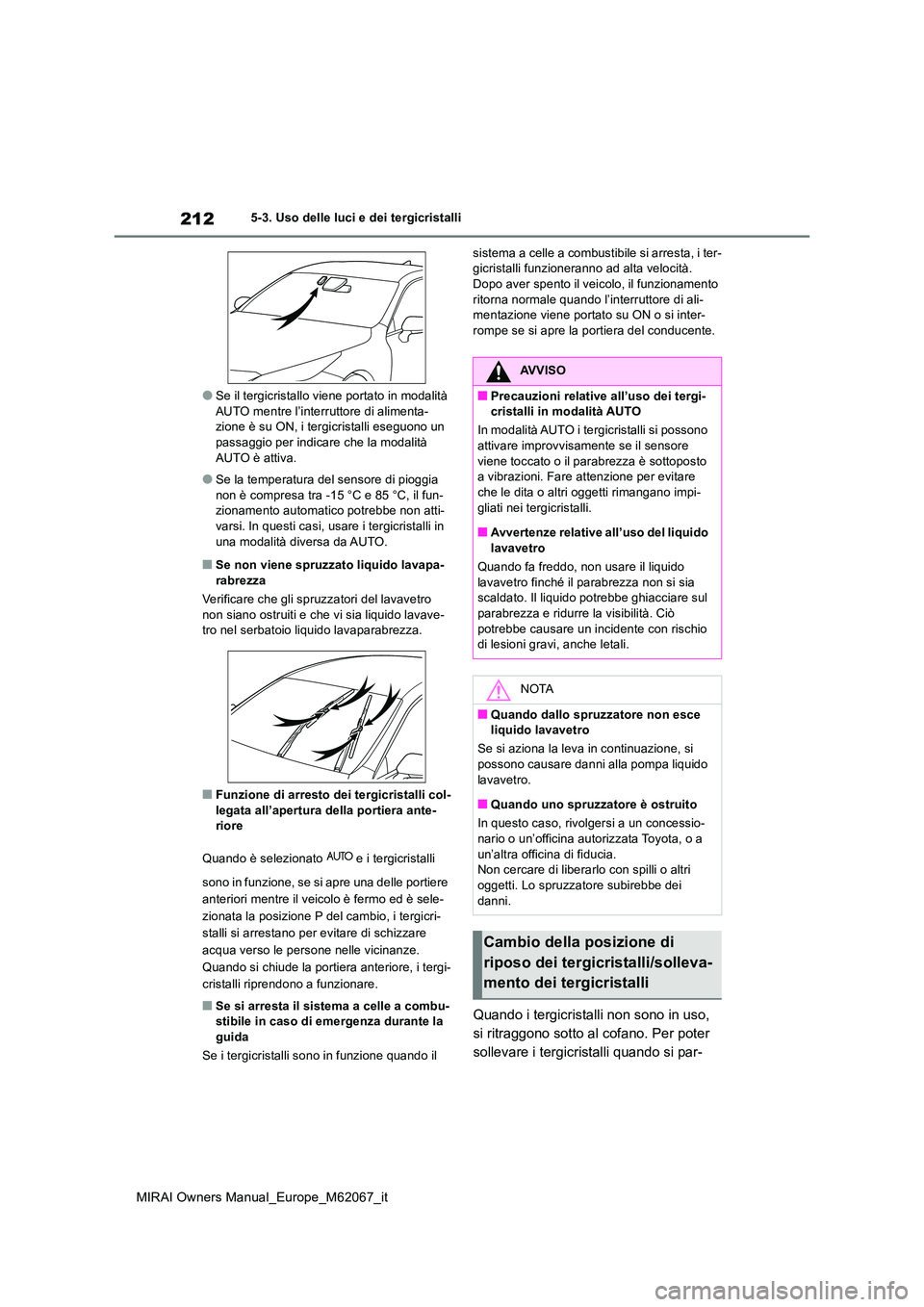

212
MIRAI Owners Manual_Europe_M62067_it
5-3. Uso delle luci e dei tergicristalli
●Se il tergicristallo viene portato in modalità AUTO mentre l’interruttore di alimenta-zione è su ON, i tergicristalli eseguono un
passaggio per indicare che la modalità AUTO è attiva.
●Se la temperatura del sensore di pioggia non è compresa tra -15 °C e 85 °C, il fun-zionamento automatico potrebbe non atti-
varsi. In questi casi, usare i tergicristalli in una modalità diversa da AUTO.
■Se non viene spruzzato liquido lavapa-rabrezza
Verificare che gli spruzzatori del lavavetro
non siano ostruiti e che vi sia liquido lavave- tro nel serbatoio liquido lavaparabrezza.
■Funzione di arresto dei tergicristalli col-legata all’apertura della portiera ante-riore
Quando è selezionato e i tergicristalli
sono in funzione, se si apre una delle portiere
anteriori mentre il veicolo è fermo ed è sele-
zionata la posizione P del cambio, i tergicri-
stalli si arrestano per evitare di schizzare
acqua verso le persone nelle vicinanze.
Quando si chiude la portiera anteriore, i tergi-
cristalli riprendono a funzionare.
■Se si arresta il sistema a celle a combu- stibile in caso di emergenza durante la guida
Se i tergicristalli sono in funzione quando il
sistema a celle a combustibile si arresta, i ter- gicristalli funzioneranno ad alta velocità. Dopo aver spento il veicolo, il funzionamento
ritorna normale quando l’interruttore di ali- mentazione viene portato su ON o si inter-rompe se si apre la portiera del conducente.
Quando i tergicristalli non sono in uso,
si ritraggono sotto al cofano. Per poter
sollevare i tergicristalli quando si par-
AVVISO
■Precauzioni relative all’uso dei tergi- cristalli in modalità AUTO
In modalità AUTO i tergicristalli si possono attivare improvvisamente se il sensore
viene toccato o il parabrezza è sottoposto a vibrazioni. Fare attenzione per evitare che le dita o altri oggetti rimangano impi-
gliati nei tergicristalli.
■Avvertenze relative all’uso del liquido lavavetro
Quando fa freddo, non usare il liquido
lavavetro finché il parabrezza non si sia scaldato. Il liquido potrebbe ghiacciare sul parabrezza e ridurre la visibilità. Ciò
potrebbe causare un incidente con rischio di lesioni gravi, anche letali.
NOTA
■Quando dallo spruzzatore non esce liquido lavavetro
Se si aziona la leva in continuazione, si possono causare danni alla pompa liquido
lavavetro.
■Quando uno spruzzatore è ostruito
In questo caso, rivolgersi a un concessio- nario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia. Non cercare di liberarlo con spilli o altri oggetti. Lo spruzzatore subirebbe dei
danni.
Cambio della posizione di
riposo dei tergicristalli/solleva-
mento dei tergicristalli

217
5
MIRAI Owners Manual_Europe_M62067_it
5-4. Rifornimento di carburante
Guida
1Rimontare il tappo.
2 Chiudere lo sportello tappo del ser-
batoio.
■Funzione di prevenzione manovre inap-
propriate
Quando lo sportello tappo del serbatoio è aperto, il sistema a celle a combustibile non si avvia. Quando la spia “READY” è accesa,
lo sportello tappo del serbatoio non si apre.
■Se sul display multi-informazioni appare il messaggio “Rilevato sport riforn. aperto Fermarsi in luogo sicuro
Chiudere sport riforn. Idrog.”
Lo sportello tappo del serbatoio è aperto. Fermare il veicolo in un posto sicuro e chiu-dere lo sportello tappo del serbatoio.
■Se sul display multi-informazioni
appare il messaggio “Rilev. sport. riforn. aperto Chiud. sport. riforn. idrog. Riavviare il veicolo”
Lo sportello tappo del serbatoio è aperto e il
sistema a celle a combustibile non può
avviarsi. Portare la posizione del cambio su P e spegnere l’interruttore di alimentazione, quindi:
1 Verificare che il tappo sia stato rimontato.
2 Chiudere lo sportello tappo del serbatoio.
Se il messaggio di allarme sul display multi-
informazioni scompare, non sono presenti altre anomalie. Se, invece, il messaggio rimane visibile sul display, il sensore
potrebbe essere danneggiato. Far controllare il veicolo presso un concessionario o un’offi-cina autorizzata Toyota, o presso un’altra offi-
cina di fiducia.
Il veicolo si può avviare 1 volta dopo aver ripetuto l’operazione di avviamento 5 volte (con il pedale del freno premuto, premere
l’interruttore di alimentazione 9 volte a inter- valli di 2 secondi). Avviare il veicolo dopo aver controllato che la pistola per il riforni-
mento di idrogeno non sia agganciata al vei- colo.
Chiusura dello sportello tappo
del serbatoio

218
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
5-5.Uso dei sis te mi di su pporto alla gu ida
■PCS (sistema di sicurezza pre-col-
lisione)
 P. 2 2 3
■LTA (assistenza al tracciamento
della corsia)
 P. 2 3 3
■AHS (sistema dei fari abbaglianti
adattivi)*
 P. 2 0 3
*: Se in dotazione
■AHB (abbaglianti automatici)*
P. 2 0 7
*: Se in dotazione
■RSA (assistenza alla segnaletica
stradale)
 P. 2 4 3
■Controllo radar dinamico della
velocità di crociera sull’intera
gamma di velocità
 P. 2 4 7
Due tipi di sensori, montati dietro la gri-
glia anteriore e il parabrezza, rilevano i
dati necessari per gestire i sistemi di
assistenza alla guida.
Sensore radar
Telecamera anteriore
Toyota Safety Sense
Il sistema Toyota Safety Sense è
costituito dai seguenti sistemi di
assistenza alla guida e contribui-
sce a offrire una guida comoda e
sicura:
Sistema di assistenza alla
guida
AVVISO
■Toyota Safety Sense
Il sistema Toyota Safety Sense si basa sul
presupposto che il conducente osservi una guida sicura, ed è studiato per contribuire a ridurre l’impatto subito dagli occupanti e
dal veicolo in caso di collisione, o per assi- stere il conducente in condizioni di guida normali.
Poiché il livello di accuratezza nel ricono-
scimento e le prestazioni che il sistema è in grado di fornire sono limitate, non fare eccessivo affidamento su di esso. Il con-
ducente è sempre tenuto a prestare atten- zione alla zona circostante al veicolo e a guidare con prudenza.
Sensori
AVVISO
■Per evitare anomalie nel sensore radar
Osservare le seguenti precauzioni.
In caso contrario, il sensore radar potrebbe non funzionare correttamente,
causando incidenti con lesioni gravi, anche letali.
A
B

219
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida

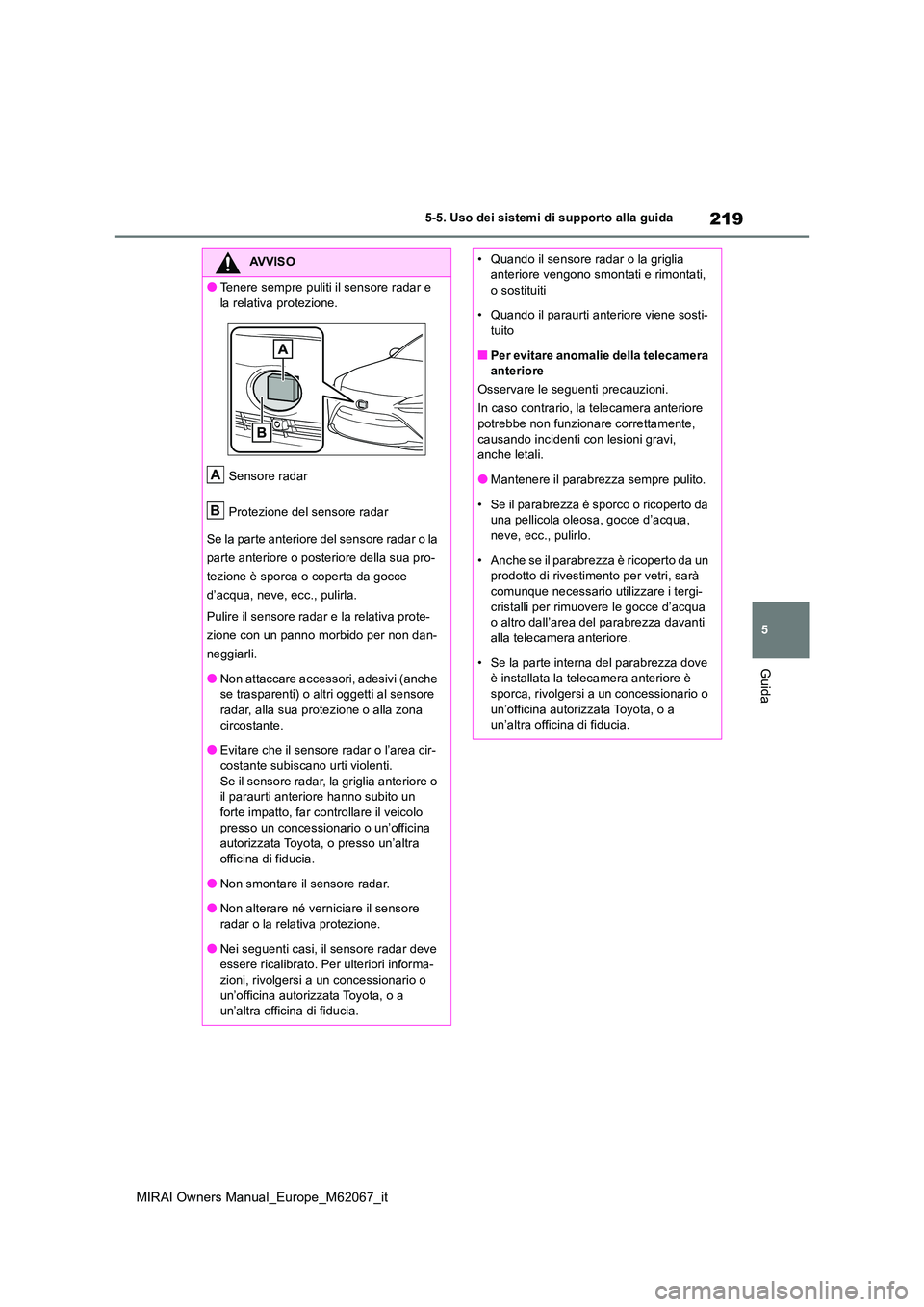

AVVISO
●Tenere sempre puliti il sensore radar e
la relativa protezione.
Sensore radar
Protezione del sensore radar
Se la parte anteriore del sensore radar o la
parte anteriore o posteriore della sua pro-
tezione è sporca o coperta da gocce
d’acqua, neve, ecc., pulirla.
Pulire il sensore radar e la relativa prote-
zione con un panno morbido per non dan-
neggiarli.
●Non attaccare accessori, adesivi (anche se trasparenti) o altri oggetti al sensore
radar, alla sua protezione o alla zona circostante.
●Evitare che il sensore radar o l’area cir-
costante subiscano urti violenti. Se il sensore radar, la griglia anteriore o il paraurti anteriore hanno subito un
forte impatto, far controllare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
●Non smontare il sensore radar.
●Non alterare né verniciare il sensore
radar o la relativa protezione.
●Nei seguenti casi, il sensore radar deve essere ricalibrato. Per ulteriori informa-
zioni, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
A
B
• Quando il sensore radar o la griglia anteriore vengono smontati e rimontati,
o sostituiti
• Quando il paraurti anteriore viene sosti- tuito
■Per evitare anomalie della telecamera anteriore
Osservare le seguenti precauzioni.
In caso contrario, la telecamera anteriore potrebbe non funzionare correttamente,
causando incidenti con lesioni gravi, anche letali.
●Mantenere il parabrezza sempre pulito.
• Se il parabrezza è sporco o ricoperto da una pellicola oleosa, gocce d’acqua, neve, ecc., pulirlo.
• Anche se il parabrezza è ricoperto da un prodotto di rivestimento per vetri, sarà comunque necessario utilizzare i tergi-
cristalli per rimuovere le gocce d’acqua o altro dall’area del parabrezza davanti alla telecamera anteriore.
• Se la parte interna del parabrezza dove è installata la telecamera anteriore è sporca, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
