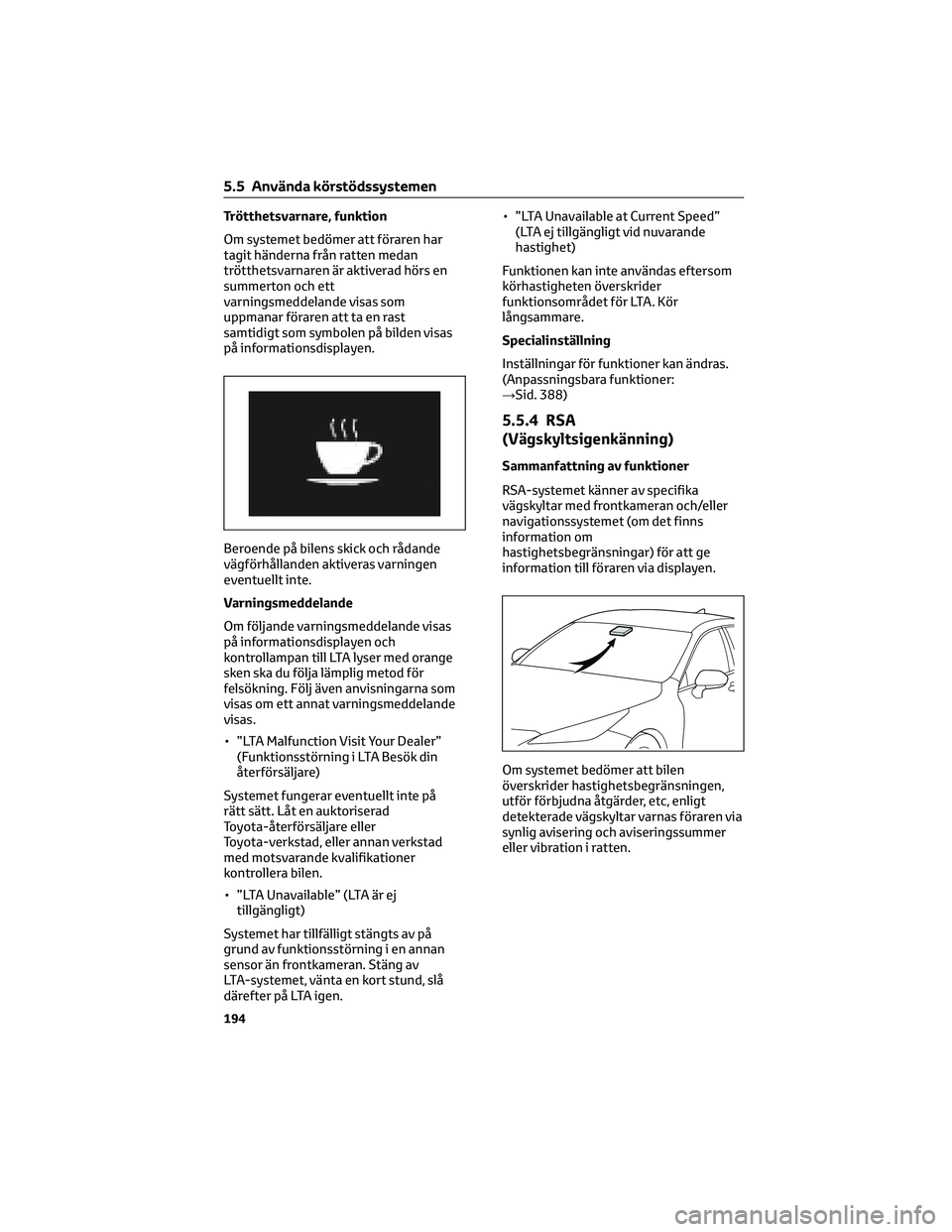

Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett
varningsmeddelande visas som
uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
kontrollampan till LTA lyser med orange
sken ska du följa lämplig metod för
felsökning. Följ även anvisningarna som
visas om ett annat varningsmeddelande
visas.
• ”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable” (LTA är ej
tillgängligt)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund, slå
därefter på LTA igen.• ”LTA Unavailable at Current Speed”
(LTA ej tillgängligt vid nuvarande
hastighet)
Funktionen kan inte användas eftersom
körhastigheten överskrider
funktionsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktioner kan ändras.
(Anpassningsbara funktioner:
→Sid. 388)
5.5.4 RSA
(Vägskyltsigenkänning)
Sammanfattning av funktioner
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om det finns
information om
hastighetsbegränsningar) för att ge
information till föraren via displayen.
Om systemet bedömer att bilen
överskrider hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar varnas föraren via
synlig avisering och aviseringssummer
eller vibration i ratten.
5.5 Använda körstödssystemen
194

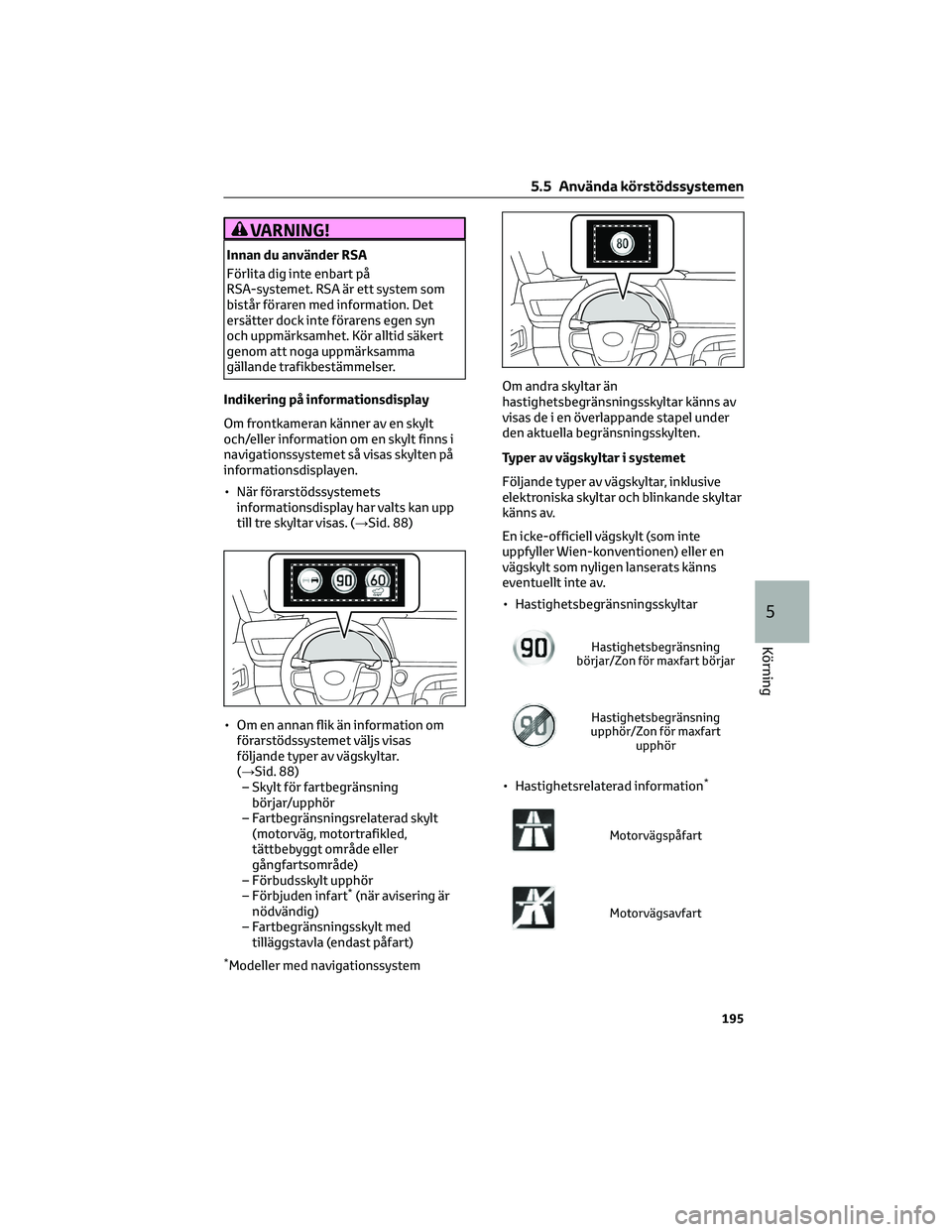

VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.
• När förarstödssystemets
informationsdisplay har valts kan upp
till tre skyltar visas. (→Sid. 88)
• Om en annan flik än information om
förarstödssystemet väljs visas
följande typer av vägskyltar.
(→Sid. 88)
– Skylt för fartbegränsning
börjar/upphör
– Fartbegränsningsrelaterad skylt
(motorväg, motortrafikled,
tättbebyggt område eller
gångfartsområde)
– Förbudsskylt upphör
– Förbjuden infart
*(när avisering är
nödvändig)
– Fartbegränsningsskylt med
tilläggstavla (endast påfart)
*Modeller med navigationssystemOm andra skyltar än
hastighetsbegränsningsskyltar känns av
visas de i en överlappande stapel under
den aktuella begränsningsskylten.
Typer av vägskyltar i systemet
Följande typer av vägskyltar, inklusive
elektroniska skyltar och blinkande skyltar
känns av.
En icke-officiell vägskylt (som inte
uppfyller Wien-konventionen) eller en
vägskylt som nyligen lanserats känns
eventuellt inte av.
• Hastighetsbegränsningsskyltar
Hastighetsbegränsning
börjar/Zon för maxfart börjar
Hastighetsbegränsning
upphör/Zon för maxfart
upphör
• Hastighetsrelaterad information*
Motorvägspåfart
Motorvägsavfart
5.5 Använda körstödssystemen
195
5
Körning

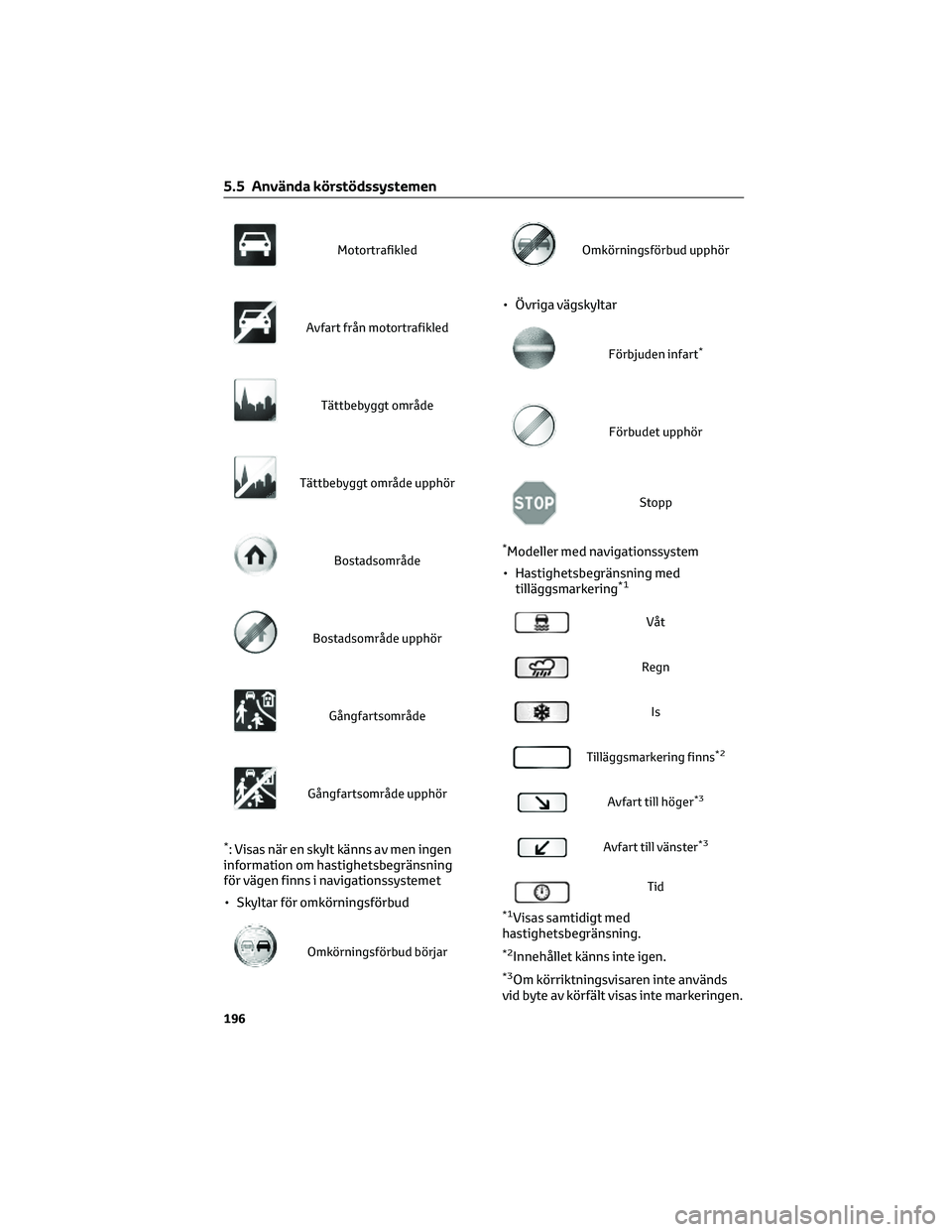

Motortrafikled
Avfart från motortrafikled
Tättbebyggt område
Tättbebyggt område upphör
Bostadsområde
Bostadsområde upphör
Gångfartsområde
Gångfartsområde upphör
*: Visas när en skylt känns av men ingen
information om hastighetsbegränsning
för vägen finns i navigationssystemet
• Skyltar för omkörningsförbud
Omkörningsförbud börjar
Omkörningsförbud upphör
• Övriga vägskyltar
Förbjuden infart*
Förbudet upphör
Stopp
*Modeller med navigationssystem
• Hastighetsbegränsning med
tilläggsmarkering
*1
Våt
Regn
Is
Tilläggsmarkering finns*2
Avfart till höger*3
Avfart till vänster*3
Tid
*1Visas samtidigt med
hastighetsbegränsning.
*2Innehållet känns inte igen.
*3Om körriktningsvisaren inte används
vid byte av körfält visas inte markeringen.
5.5 Använda körstödssystemen
196

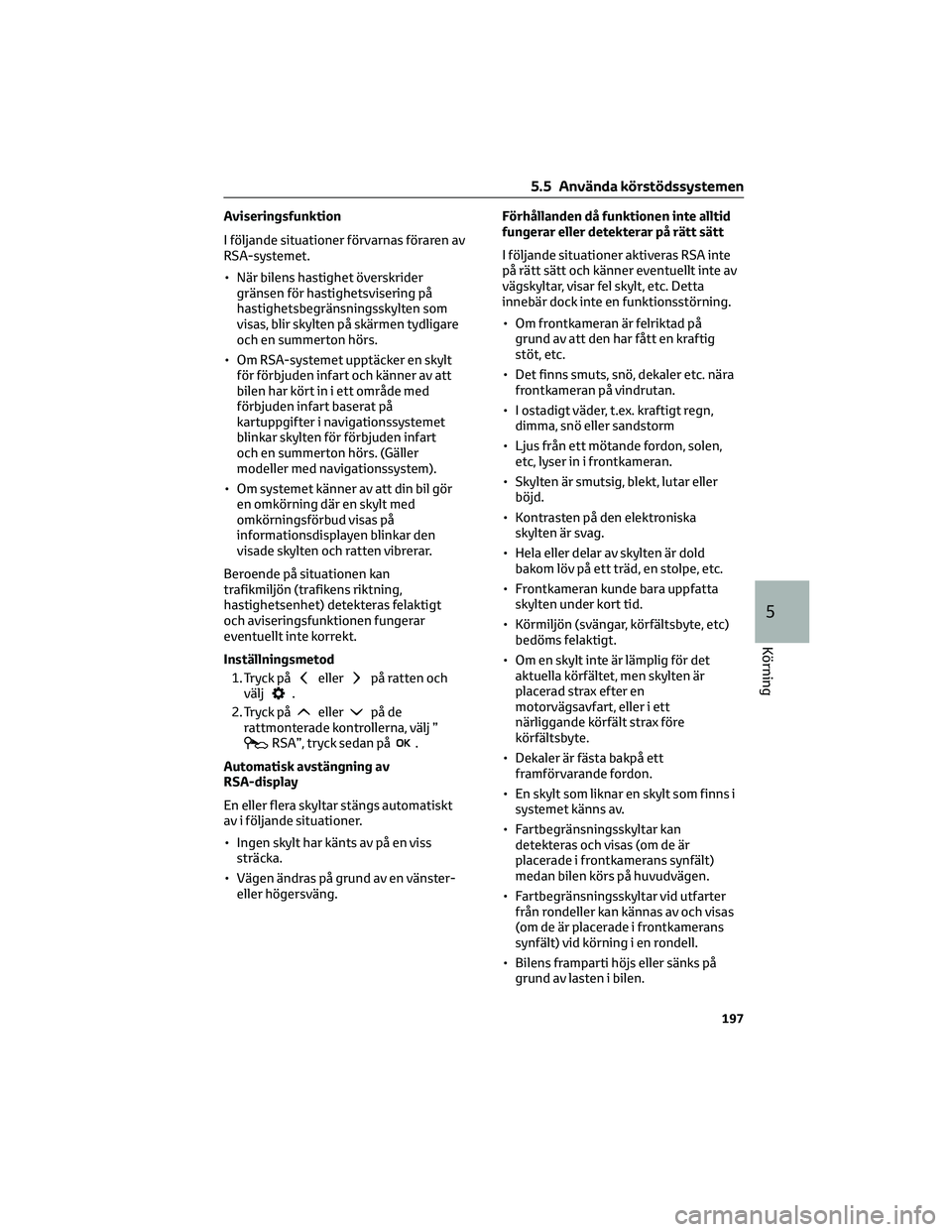

Aviseringsfunktion
I följande situationer förvarnas föraren av
RSA-systemet.
• När bilens hastighet överskrider
gränsen för hastighetsvisering på
hastighetsbegränsningsskylten som
visas, blir skylten på skärmen tydligare
och en summerton hörs.
• Om RSA-systemet upptäcker en skylt
för förbjuden infart och känner av att
bilen har kört in i ett område med
förbjuden infart baserat på
kartuppgifter i navigationssystemet
blinkar skylten för förbjuden infart
och en summerton hörs. (Gäller
modeller med navigationssystem).
• Om systemet känner av att din bil gör
en omkörning där en skylt med
omkörningsförbud visas på
informationsdisplayen blinkar den
visade skylten och ratten vibrerar.
Beroende på situationen kan
trafikmiljön (trafikens riktning,
hastighetsenhet) detekteras felaktigt
och aviseringsfunktionen fungerar
eventuellt inte korrekt.
Inställningsmetod
1. Tryck på
ellerpå ratten och
välj.
2. Tryck på
ellerpå de
rattmonterade kontrollerna, välj ”
RSA”, tryck sedan på.
Automatisk avstängning av
RSA-display
En eller flera skyltar stängs automatiskt
av i följande situationer.
• Ingen skylt har känts av på en viss
sträcka.
• Vägen ändras på grund av en vänster-
eller högersväng.Förhållanden då funktionen inte alltid
fungerar eller detekterar på rätt sätt
I följande situationer aktiveras RSA inte
på rätt sätt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta
innebär dock inte en funktionsstörning.
• Om frontkameran är felriktad på
grund av att den har fått en kraftig
stöt, etc.
• Det finns smuts, snö, dekaler etc. nära
frontkameran på vindrutan.
• I ostadigt väder, t.ex. kraftigt regn,
dimma, snö eller sandstorm
• Ljus från ett mötande fordon, solen,
etc, lyser in i frontkameran.
• Skylten är smutsig, blekt, lutar eller
böjd.
• Kontrasten på den elektroniska
skylten är svag.
• Hela eller delar av skylten är dold
bakom löv på ett träd, en stolpe, etc.
• Frontkameran kunde bara uppfatta
skylten under kort tid.
• Körmiljön (svängar, körfältsbyte, etc)
bedöms felaktigt.
• Om en skylt inte är lämplig för det
aktuella körfältet, men skylten är
placerad strax efter en
motorvägsavfart, eller i ett
närliggande körfält strax före
körfältsbyte.
• Dekaler är fästa bakpå ett
framförvarande fordon.
• En skylt som liknar en skylt som finns i
systemet känns av.
• Fartbegränsningsskyltar kan
detekteras och visas (om de är
placerade i frontkamerans synfält)
medan bilen körs på huvudvägen.
• Fartbegränsningsskyltar vid utfarter
från rondeller kan kännas av och visas
(om de är placerade i frontkamerans
synfält) vid körning i en rondell.
• Bilens framparti höjs eller sänks på
grund av lasten i bilen.
5.5 Använda körstödssystemen
197
5
Körning

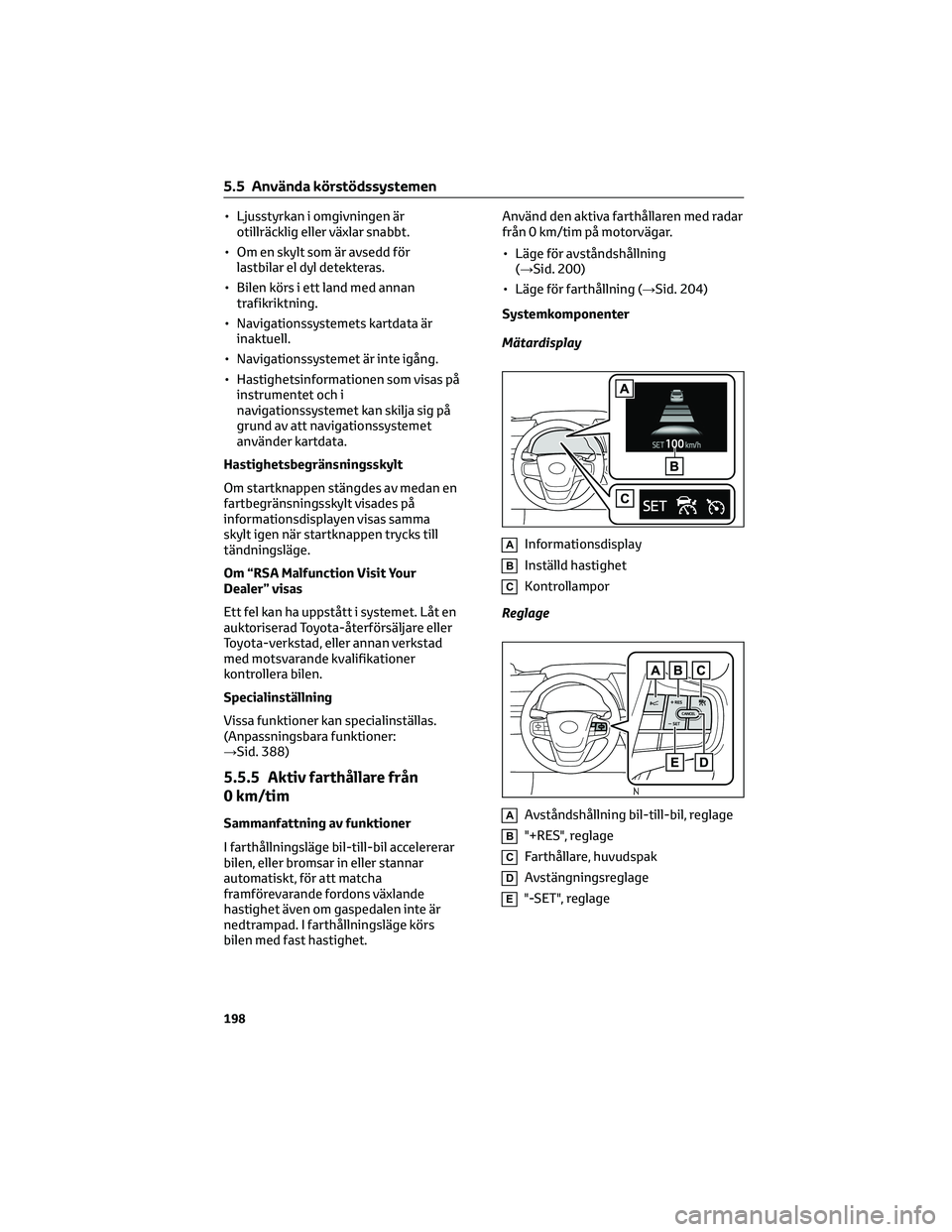

• Ljusstyrkan i omgivningen är
otillräcklig eller växlar snabbt.
• Om en skylt som är avsedd för
lastbilar el dyl detekteras.
• Bilen körs i ett land med annan
trafikriktning.
• Navigationssystemets kartdata är
inaktuell.
• Navigationssystemet är inte igång.
• Hastighetsinformationen som visas på
instrumentet och i
navigationssystemet kan skilja sig på
grund av att navigationssystemet
använder kartdata.
Hastighetsbegränsningsskylt
Om startknappen stängdes av medan en
fartbegränsningsskylt visades på
informationsdisplayen visas samma
skylt igen när startknappen trycks till
tändningsläge.
Om “RSA Malfunction Visit Your
Dealer” visas
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(Anpassningsbara funktioner:
→Sid. 388)
5.5.5 Aktiv farthållare från
0 km/tim
Sammanfattning av funktioner
I farthållningsläge bil-till-bil accelererar
bilen, eller bromsar in eller stannar
automatiskt, för att matcha
framförevarande fordons växlande
hastighet även om gaspedalen inte är
nedtrampad. I farthållningsläge körs
bilen med fast hastighet.Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
• Läge för avståndshållning
(→Sid. 200)
• Läge för farthållning (→Sid. 204)
Systemkomponenter
Mätardisplay
AInformationsdisplay
BInställd hastighet
CKontrollampor
Reglage
AAvståndshållning bil-till-bil, reglage
B"+RES", reglage
CFarthållare, huvudspak
DAvstängningsreglage
E"-SET", reglage
5.5 Använda körstödssystemen
198

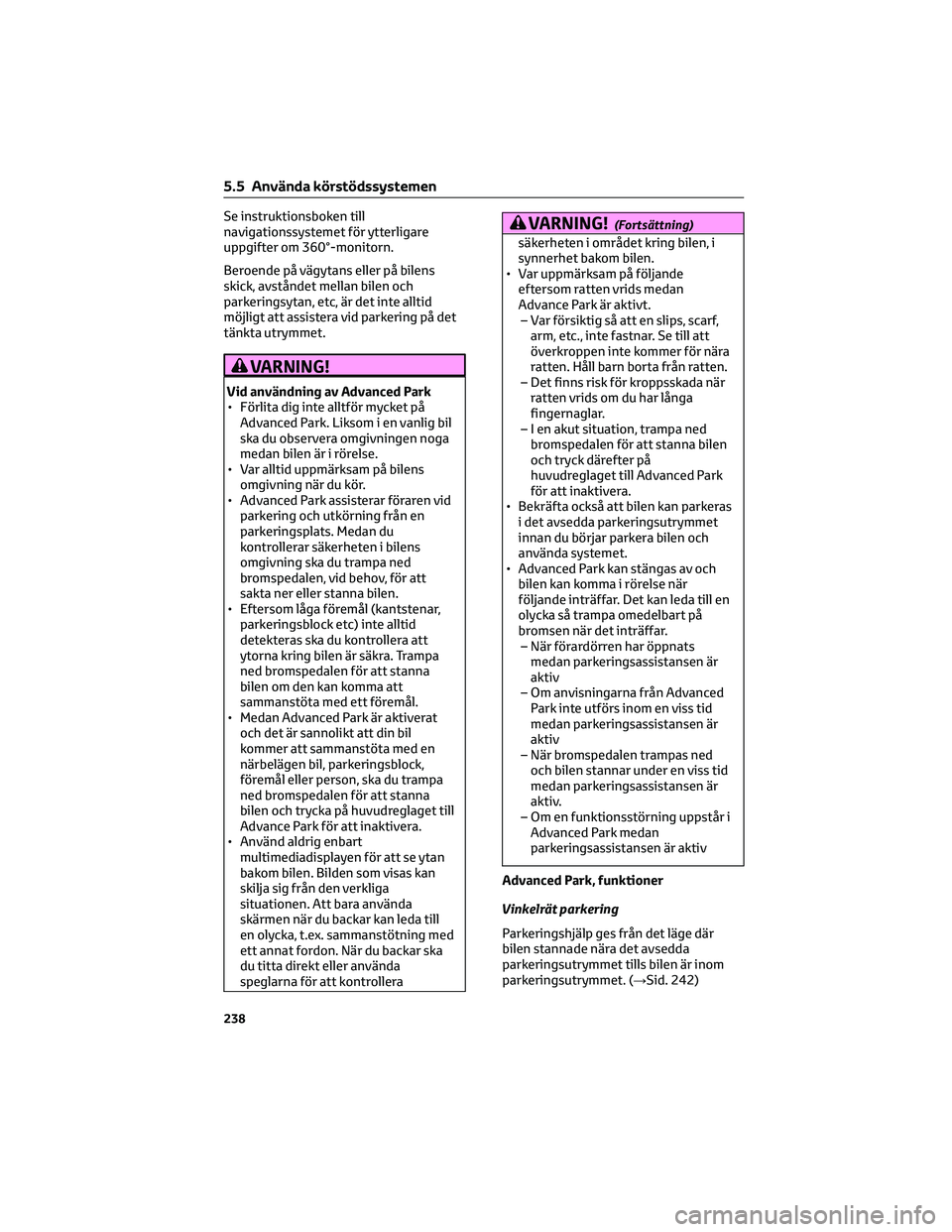

Se instruktionsboken till
navigationssystemet för ytterligare
uppgifter om 360°-monitorn.
Beroende på vägytans eller på bilens
skick, avståndet mellan bilen och
parkeringsytan, etc, är det inte alltid
möjligt att assistera vid parkering på det
tänkta utrymmet.
VARNING!
Vid användning av Advanced Park
• Förlita dig inte alltför mycket på
Advanced Park. Liksom i en vanlig bil
ska du observera omgivningen noga
medan bilen är i rörelse.
• Var alltid uppmärksam på bilens
omgivning när du kör.
• Advanced Park assisterar föraren vid
parkering och utkörning från en
parkeringsplats. Medan du
kontrollerar säkerheten i bilens
omgivning ska du trampa ned
bromspedalen, vid behov, för att
sakta ner eller stanna bilen.
• Eftersom låga föremål (kantstenar,
parkeringsblock etc) inte alltid
detekteras ska du kontrollera att
ytorna kring bilen är säkra. Trampa
ned bromspedalen för att stanna
bilen om den kan komma att
sammanstöta med ett föremål.
• Medan Advanced Park är aktiverat
och det är sannolikt att din bil
kommer att sammanstöta med en
närbelägen bil, parkeringsblock,
föremål eller person, ska du trampa
ned bromspedalen för att stanna
bilen och trycka på huvudreglaget till
Advance Park för att inaktivera.
• Använd aldrig enbart
multimediadisplayen för att se ytan
bakom bilen. Bilden som visas kan
skilja sig från den verkliga
situationen. Att bara använda
skärmen när du backar kan leda till
en olycka, t.ex. sammanstötning med
ett annat fordon. När du backar ska
du titta direkt eller använda
speglarna för att kontrollera
VARNING!(Fortsättning)
säkerheten i området kring bilen, i
synnerhet bakom bilen.
• Var uppmärksam på följande
eftersom ratten vrids medan
Advance Park är aktivt.
– Var försiktig så att en slips, scarf,
arm, etc., inte fastnar. Se till att
överkroppen inte kommer för nära
ratten. Håll barn borta från ratten.
– Det finns risk för kroppsskada när
ratten vrids om du har långa
fingernaglar.
– I en akut situation, trampa ned
bromspedalen för att stanna bilen
och tryck därefter på
huvudreglaget till Advanced Park
för att inaktivera.
• Bekräfta också att bilen kan parkeras
i det avsedda parkeringsutrymmet
innan du börjar parkera bilen och
använda systemet.
• Advanced Park kan stängas av och
bilen kan komma i rörelse när
följande inträffar. Det kan leda till en
olycka så trampa omedelbart på
bromsen när det inträffar.
– När förardörren har öppnats
medan parkeringsassistansen är
aktiv
– Om anvisningarna från Advanced
Park inte utförs inom en viss tid
medan parkeringsassistansen är
aktiv
– När bromspedalen trampas ned
och bilen stannar under en viss tid
medan parkeringsassistansen är
aktiv.
– Om en funktionsstörning uppstår i
Advanced Park medan
parkeringsassistansen är aktiv
Advanced Park, funktioner
Vinkelrät parkering
Parkeringshjälp ges från det läge där
bilen stannade nära det avsedda
parkeringsutrymmet tills bilen är inom
parkeringsutrymmet. (→Sid. 242)
5.5 Använda körstödssystemen
238

Meddelande Tillstånd/Åtgärd
“Side mirrors are retracted” Ytterbackspeglarna var infällda medan parkerings-
hjälpen utfördes
→Fäll ut ytterbackspeglarna och välj därefter knap-
pen "Start" för att starta parkeringshjälpen igen.
“Press brake pedal firmly” Parkeringshjälpen kan inte avbrytas om bromsen
inte är hårt nedtrampad.
→Fortsätt att trampa på bromsen längre än vanligt.
När funktionen har upphört
Meddelande Tillstånd/Åtgärd
“Steering wheel was operated
manually”Ratten vreds med kraft medan parkeringshjälpen
utfördes
→Stanna bilen och välj knappen "Start" medan du
håller händerna på ratten utan att använda kraft för
att starta parkeringshjälpen igen.
“Accelerator pedal was pressed” Gaspedalen var nedtrampad medan parkeringshjäl-
pen utfördes
→Släpp upp gaspedalen och välj därefter knappen
"Start" för att starta parkeringshjälpen igen.
”Shift position was changed manually” Ett växelläge valdes medan parkeringshjälpen var
aktiv
→Välj knappen ”Start” för att starta parkeringshjäl-
pen igen.
När en parkeringsplats inte kan registreras
Meddelande Tillstånd/Åtgärd
“No available parking space”
valdes vid en parkeringsplats som inte kan detekte-
ras
→Använd Advanced Park vid en parkeringsplats där
vägytan kan detekteras
Om en svart skärm visas på
multimediadisplayen medan Advanced
Park är aktiv
Multimediasystemet eller Advanced Park
påverkas av radiovågor, eller ett fel kan ha
uppstått. Om en radioantenn är monterad
nära en kamera ska den flyttas till en plats
som är så långt från kamerorna som
möjligt. Om en radioantenn inte är
monterad nära en kamera och skärmen
inte återgår till normalt skick efter att
startknappen har stängts av och därefter
bränslecellssystemet startats igen ska du
låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annanverkstad med motsvarande
kvalifikationer och utrustning kontrollera
bilen.
Säkerhetsanvisningar för användning
För uppgifter om följande, se
”360°-monitorn” i ”Yttre
övervakningssystem” i instruktionsboken
till navigationssystemet.
• Område som kan visas på skärmarna
• Kameror
• Skillnader mellan visade bilder och
den verkliga vägen
• Skillnader mellan visade bilder och de
verkliga föremålen
5.5 Använda körstödssystemen
255
5
Körning

Bakre kamera
Sensorer
→Sid. 213
Kamerabilder
Eftersom specialkameror används kan
färgerna på visade bilder skilja sig från
den verkliga färgen.
Sensorernas avkänningsområde
• Sensorernas avkänningsområde vid
användning av funktionen för
vinkelrät parkering
ALäget för den avsedda
parkeringsplatsen
• Sensorernas detekteringsområde när
funktionerna för inkörning till och
utkörning från fickparkering används
ALäget för den avsedda
parkeringsplatsen
• Om ett fordon är parkerat bakom den
avsedda parkeringsplatsen och
avståndet mellan den och fordonet
blir långt kan den eventuellt inte
detekteras. Beroende på
parkeringsplatsens form eller tillstånd
kan detekteringsområdet blir kort,
eller fordonet detekteras eventuellt
inte.
• Andra föremål än parkerade fordon,
t.ex. pelare, väggar etc. detekteras
eventuellt inte. Även om de
detekteras kan parkeringsplatsen bli
felinriktad.
VARNING!
Se till att Advanced Park kan fungera
på rätt sätt
→Sid. 214
Se dessutom avsnittet ”360°-
monitorn” i ”Yttre
övervakningssystem” i
instruktionsboken till
navigationssystemet.
5.5 Använda körstödssystemen
257
5
Körning

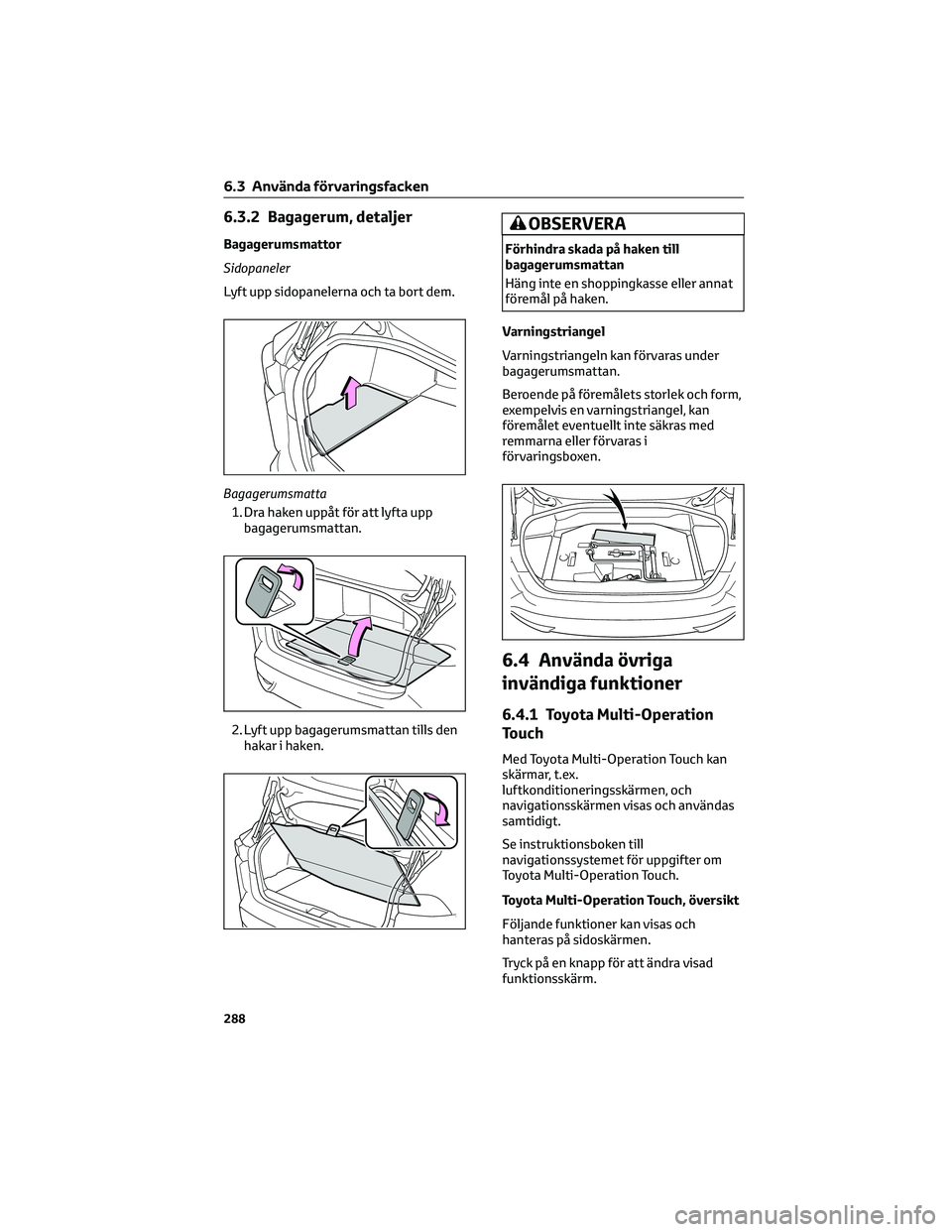

6.3.2 Bagagerum, detaljer
Bagagerumsmattor
Sidopaneler
Lyft upp sidopanelerna och ta bort dem.
Bagagerumsmatta
1. Dra haken uppåt för att lyfta upp
bagagerumsmattan.
2. Lyft upp bagagerumsmattan tills den
hakar i haken.
OBSERVERA
Förhindra skada på haken till
bagagerumsmattan
Häng inte en shoppingkasse eller annat
föremål på haken.
Varningstriangel
Varningstriangeln kan förvaras under
bagagerumsmattan.
Beroende på föremålets storlek och form,
exempelvis en varningstriangel, kan
föremålet eventuellt inte säkras med
remmarna eller förvaras i
förvaringsboxen.
6.4 Använda övriga
invändiga funktioner
6.4.1 Toyota Multi-Operation
Touch
Med Toyota Multi-Operation Touch kan
skärmar, t.ex.
luftkonditioneringsskärmen, och
navigationsskärmen visas och användas
samtidigt.
Se instruktionsboken till
navigationssystemet för uppgifter om
Toyota Multi-Operation Touch.
Toyota Multi-Operation Touch, översikt
Följande funktioner kan visas och
hanteras på sidoskärmen.
Tryck på en knapp för att ändra visad
funktionsskärm.
6.3 Använda förvaringsfacken
288

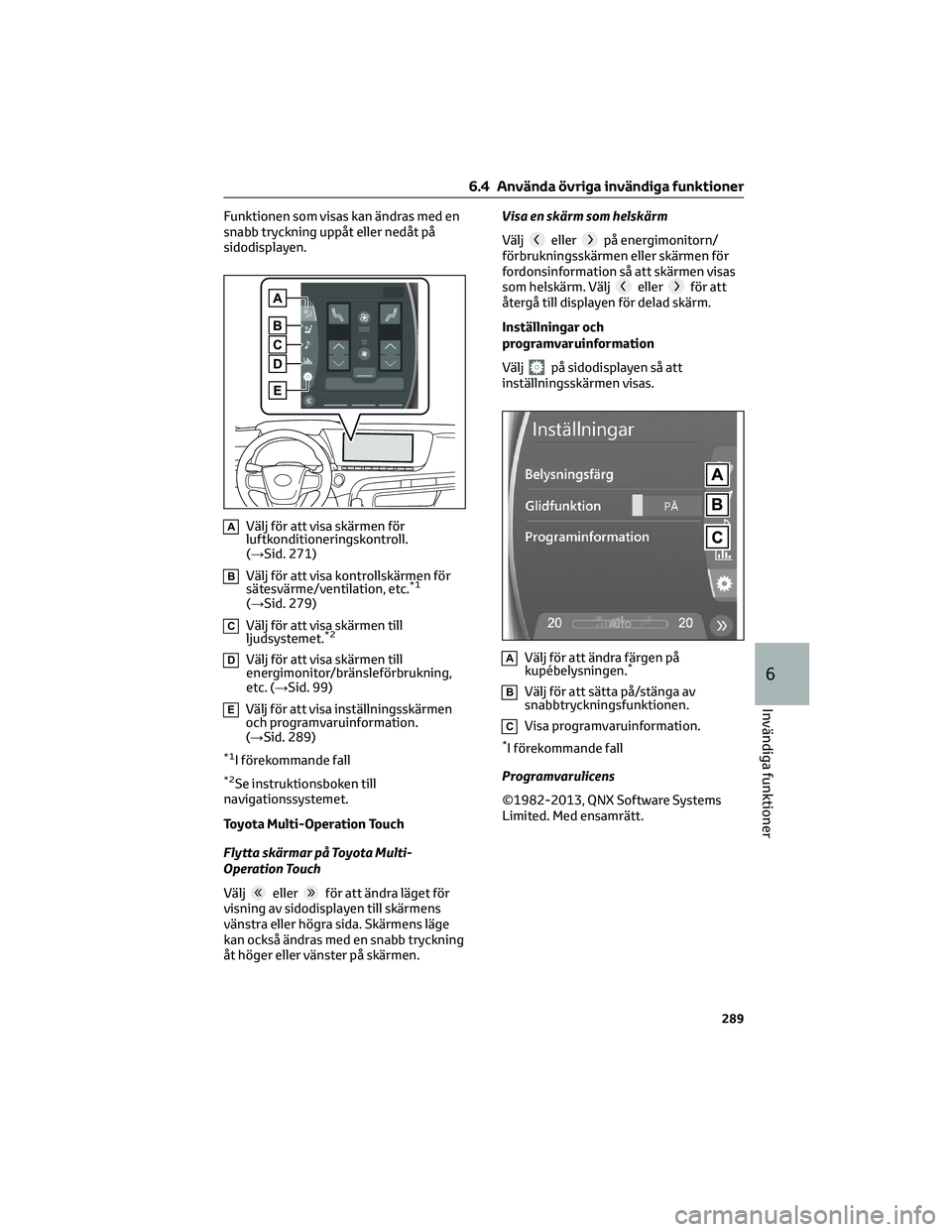

Funktionen som visas kan ändras med en
snabb tryckning uppåt eller nedåt på
sidodisplayen.
AVälj för att visa skärmen för
luftkonditioneringskontroll.
(→Sid. 271)
BVälj för att visa kontrollskärmen för
sätesvärme/ventilation, etc.*1
(→Sid. 279)
CVälj för att visa skärmen till
ljudsystemet.*2
DVälj för att visa skärmen till
energimonitor/bränsleförbrukning,
etc. (→Sid. 99)
EVälj för att visa inställningsskärmen
och programvaruinformation.
(→Sid. 289)
*1I förekommande fall
*2Se instruktionsboken till
navigationssystemet.
Toyota Multi-Operation Touch
Flytta skärmar på Toyota Multi-
Operation Touch
Välj
ellerför att ändra läget för
visning av sidodisplayen till skärmens
vänstra eller högra sida. Skärmens läge
kan också ändras med en snabb tryckning
åt höger eller vänster på skärmen.Visa en skärm som helskärm
Välj
ellerpå energimonitorn/
förbrukningsskärmen eller skärmen för
fordonsinformation så att skärmen visas
som helskärm. Välj
ellerför att
återgå till displayen för delad skärm.
Inställningar och
programvaruinformation
Välj
på sidodisplayen så att
inställningsskärmen visas.
AVälj för att ändra färgen på
kupébelysningen.*
BVälj för att sätta på/stänga av
snabbtryckningsfunktionen.
CVisa programvaruinformation.
*I förekommande fall
Programvarulicens
©1982-2013, QNX Software Systems
Limited. Med ensamrätt.
6.4 Använda övriga invändiga funktioner
289
6
Invändiga funktioner
