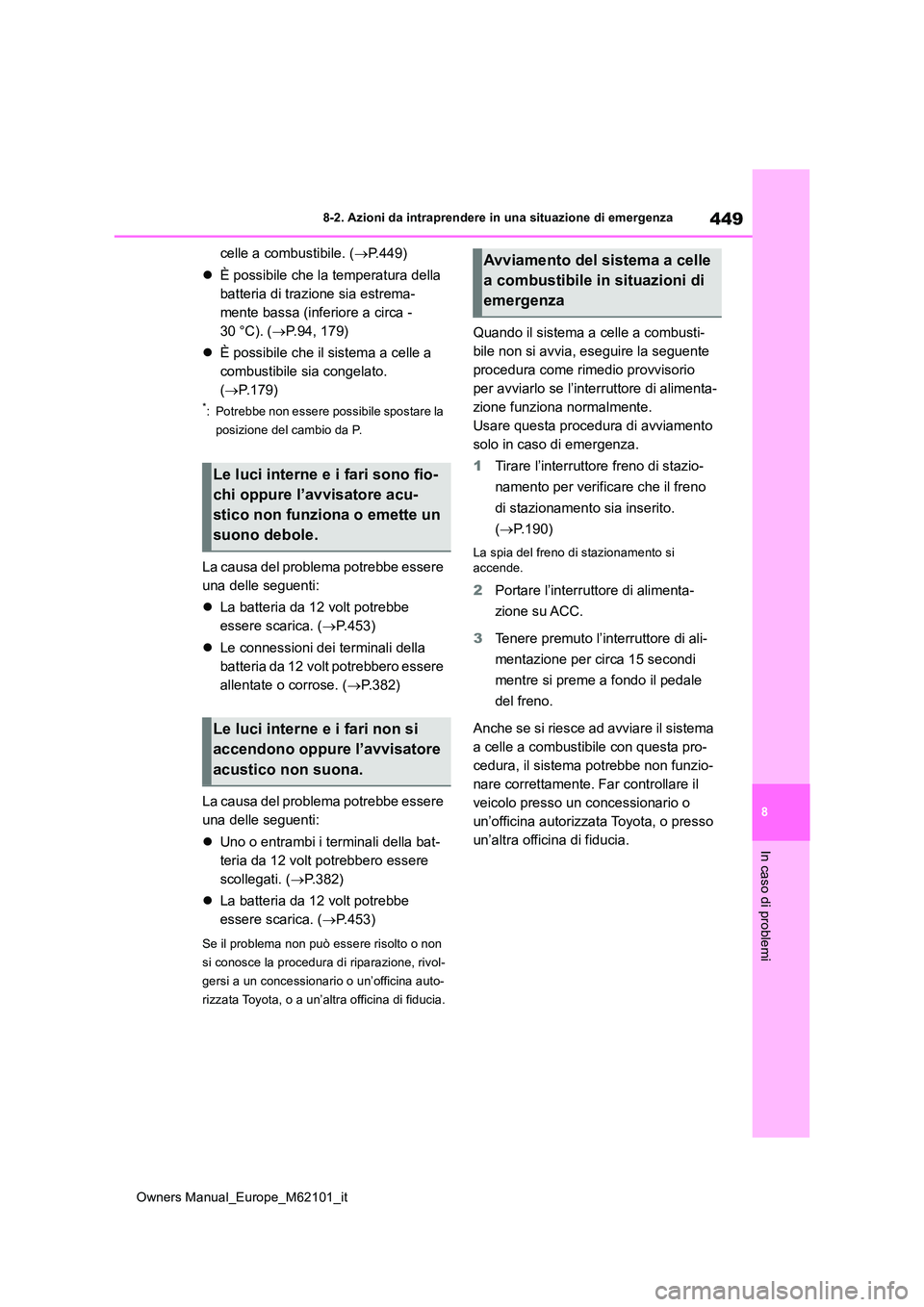

TOYOTA MIRAI 2021 Manuale duso (in Italian)

449
8
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
celle a combustibile. (P.449)
 È possibile che la temperatura della
batteria di trazione sia estrema-
mente bassa (inferiore a circa -
30 °C). ( P.94, 179)
 È possibile che il sistema a celle a
combustibile sia congelato.
( P.179)
*: Potrebbe non essere possibile spostare la
posizione del cambio da P.
La causa del problema potrebbe essere
una delle seguenti:
 La batteria da 12 volt potrebbe
essere scarica. ( P.453)
 Le connessioni dei terminali della
batteria da 12 volt potrebbero essere
allentate o corrose. ( P.382)
La causa del problema potrebbe essere
una delle seguenti:
 Uno o entrambi i terminali della bat-
teria da 12 volt potrebbero essere
scollegati. ( P.382)
 La batteria da 12 volt potrebbe
essere scarica. ( P.453)
Se il problema non può essere risolto o non
si conosce la procedura di riparazione, rivol-
gersi a un concessionario o un’officina auto-
rizzata Toyota, o a un’altra officina di fiducia.
Quando il sistema a celle a combusti-
bile non si avvia, eseguire la seguente
procedura come rimedio provvisorio
per avviarlo se l’interruttore di alimenta-
zione funziona normalmente.
Usare questa procedura di avviamento
solo in caso di emergenza.
1 Tirare l’interruttore freno di stazio-
namento per verificare che il freno
di stazionamento sia inserito.
( P.190)
La spia del freno di stazionamento si accende.
2 Portare l’interruttore di alimenta-
zione su ACC.
3 Tenere premuto l’interruttore di ali-
mentazione per circa 15 secondi
mentre si preme a fondo il pedale
del freno.
Anche se si riesce ad avviare il sistema
a celle a combustibile con questa pro-
cedura, il sistema potrebbe non funzio-
nare correttamente. Far controllare il
veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Le luci interne e i fari sono fio-
chi oppure l’avvisatore acu-
stico non funziona o emette un
suono debole.
Le luci interne e i fari non si
accendono oppure l’avvisatore
acustico non suona.
Avviamento del sistema a celle
a combustibile in situazioni di
emergenza

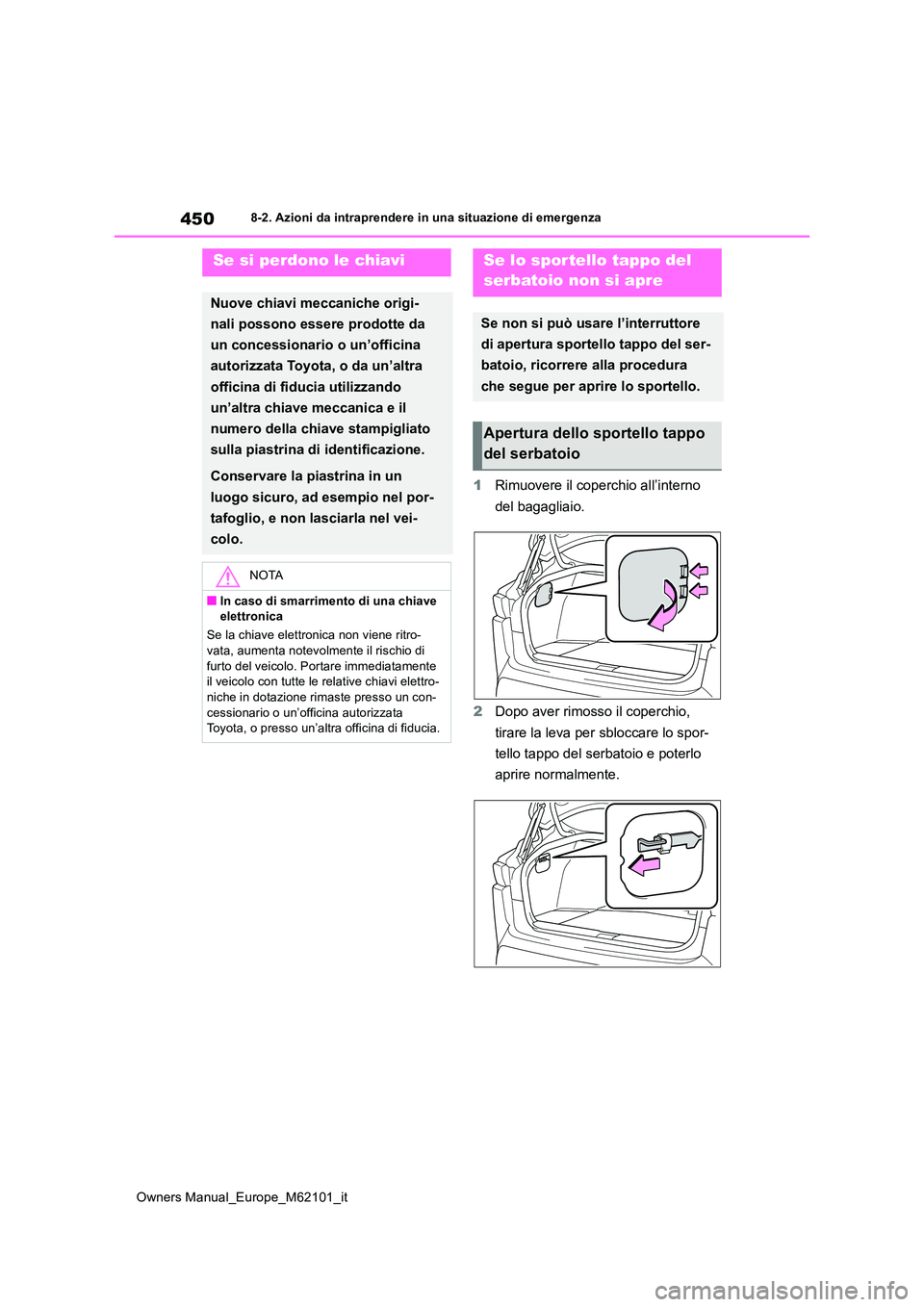

450
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
1Rimuovere il coperchio all’interno
del bagagliaio.
2 Dopo aver rimosso il coperchio,
tirare la leva per sbloccare lo spor-
tello tappo del serbatoio e poterlo
aprire normalmente.
Se si perdono le chiavi
Nuove chiavi meccaniche origi-
nali possono essere prodotte da
un concessionario o un’officina
autorizzata Toyota, o da un’altra
officina di fiducia utilizzando
un’altra chiave meccanica e il
numero della chiave stampigliato
sulla piastrina di identificazione.
Conservare la piastrina in un
luogo sicuro, ad esempio nel por-
tafoglio, e non lasciarla nel vei-
colo.
NOTA
■In caso di smarrimento di una chiave elettronica
Se la chiave elettronica non viene ritro- vata, aumenta notevolmente il rischio di
furto del veicolo. Portare immediatamente il veicolo con tutte le relative chiavi elettro-
niche in dotazione rimaste presso un con- cessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Se lo sportello tappo del
serbatoio non si apre
Se non si può usare l’interruttore
di apertura sportello tappo del ser-
batoio, ricorrere alla procedura
che segue per aprire lo sportello.
Apertura dello sportello tappo
del serbatoio

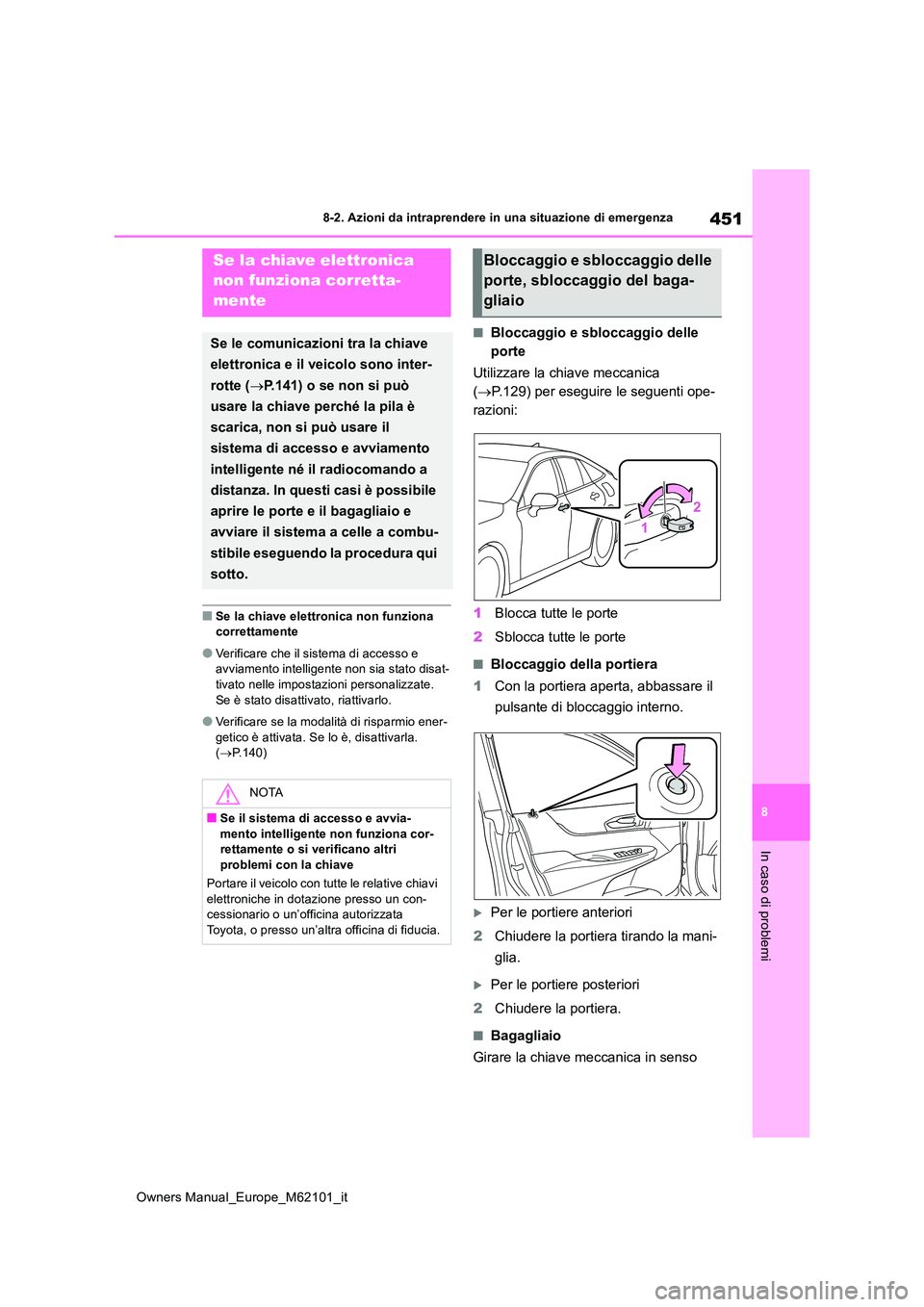

451
8
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Se la chiave elettronica non funziona correttamente
●Verificare che il sistema di accesso e avviamento intelligente non sia stato disat-tivato nelle impostazioni personalizzate.
Se è stato disattivato, riattivarlo.
●Verificare se la modalità di risparmio ener-
getico è attivata. Se lo è, disattivarla. ( P.140)
■Bloccaggio e sbloccaggio delle
porte
Utilizzare la chiave meccanica
( P.129) per eseguire le seguenti ope-
razioni:
1 Blocca tutte le porte
2 Sblocca tutte le porte
■Bloccaggio della portiera
1 Con la portiera aperta, abbassare il
pulsante di bloccaggio interno.
Per le portiere anteriori
2 Chiudere la portiera tirando la mani-
glia.
Per le portiere posteriori
2 Chiudere la portiera.
■Bagagliaio
Girare la chiave meccanica in senso
Se la chiave elettronica
non funziona corretta-
mente
Se le comunicazioni tra la chiave
elettronica e il veicolo sono inter-
rotte ( P.141) o se non si può
usare la chiave perché la pila è
scarica, non si può usare il
sistema di accesso e avviamento
intelligente né il radiocomando a
distanza. In questi casi è possibile
aprire le porte e il bagagliaio e
avviare il sistema a celle a combu-
stibile eseguendo la procedura qui
sotto.
NOTA
■Se il sistema di accesso e avvia- mento intelligente non funziona cor-rettamente o si verificano altri
problemi con la chiave
Portare il veicolo con tutte le relative chiavi elettroniche in dotazione presso un con-cessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
Bloccaggio e sbloccaggio delle
porte, sbloccaggio del baga-
gliaio

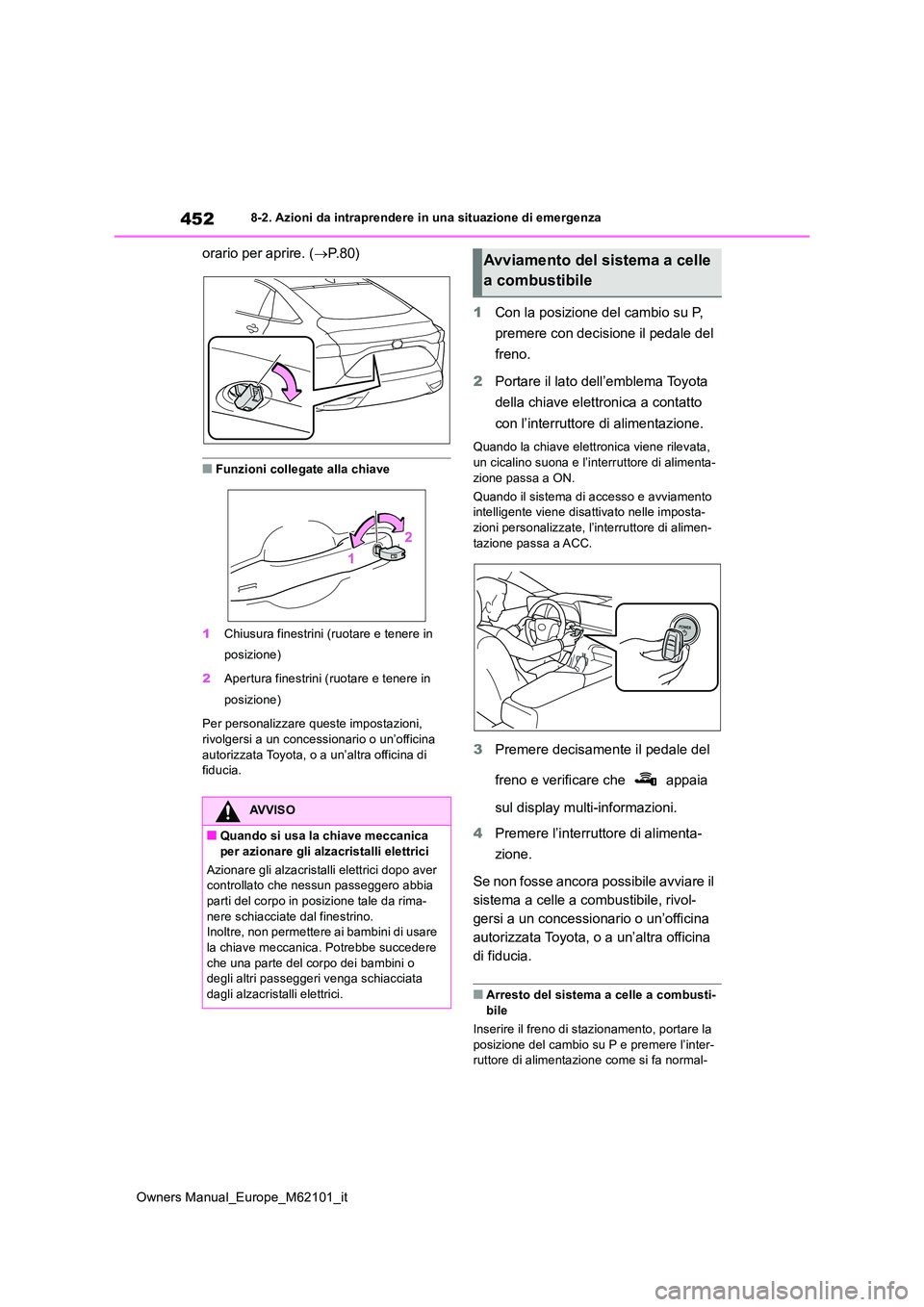

452
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
orario per aprire. (P. 8 0 )
■Funzioni collegate alla chiave
1 Chiusura finestrini (ruotare e tenere in
posizione)
2 Apertura finestrini (ruotare e tenere in
posizione)
Per personalizzare queste impostazioni, rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia.
1 Con la posizione del cambio su P,
premere con decisione il pedale del
freno.
2 Portare il lato dell’emblema Toyota
della chiave elettronica a contatto
con l’interruttore di alimentazione.
Quando la chiave elettronica viene rilevata,
un cicalino suona e l’interruttore di alimenta- zione passa a ON.
Quando il sistema di accesso e avviamento intelligente viene disattivato nelle imposta-
zioni personalizzate, l’interruttore di alimen- tazione passa a ACC.
3 Premere decisamente il pedale del
freno e verificare che appaia
sul display multi-informazioni.
4 Premere l’interruttore di alimenta-
zione.
Se non fosse ancora possibile avviare il
sistema a celle a combustibile, rivol-
gersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina
di fiducia.
■Arresto del sistema a celle a combusti-
bile
Inserire il freno di stazionamento, portare la posizione del cambio su P e premere l’inter-ruttore di alimentazione come si fa normal-
AVVISO
■Quando si usa la chiave meccanica
per azionare gli alzacristalli elettrici
Azionare gli alzacristalli elettrici dopo aver controllato che nessun passeggero abbia parti del corpo in posizione tale da rima-
nere schiacciate dal finestrino. Inoltre, non permettere ai bambini di usare la chiave meccanica. Potrebbe succedere
che una parte del corpo dei bambini o degli altri passeggeri venga schiacciata dagli alzacristalli elettrici.
Avviamento del sistema a celle
a combustibile

453
8

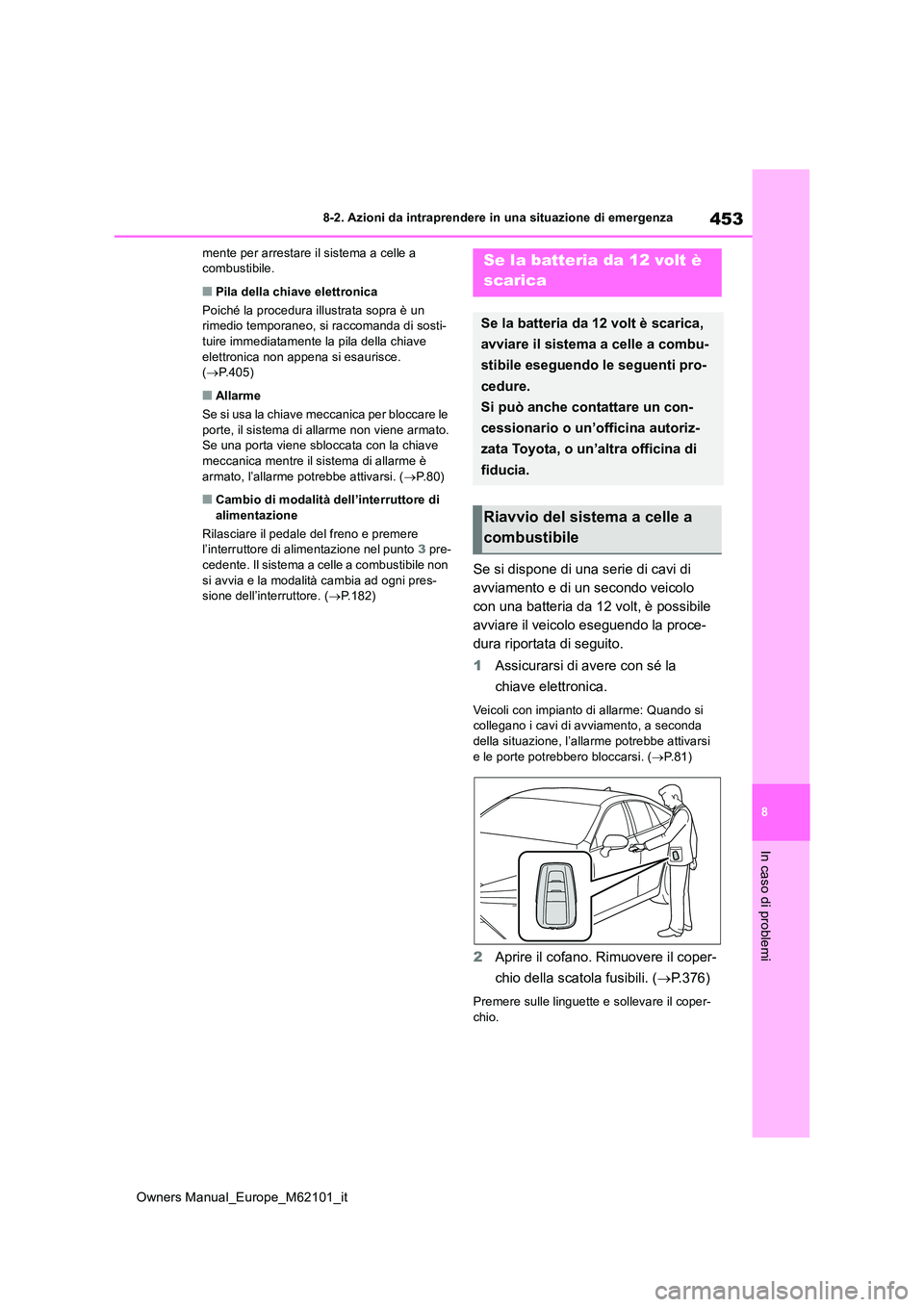

Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
mente per arrestare il sistema a celle a combustibile.
■Pila della chiave elettronica
Poiché la procedura illustrata sopra è un rimedio temporaneo, si raccomanda di sosti-
tuire immediatamente la pila della chiave elettronica non appena si esaurisce. ( P.405)
■Allarme
Se si usa la chiave meccanica per bloccare le
porte, il sistema di allarme non viene armato. Se una porta viene sbloccata con la chiave meccanica mentre il sistema di allarme è
armato, l’allarme potrebbe attivarsi. ( P. 8 0 )
■Cambio di modalità dell’interruttore di alimentazione
Rilasciare il pedale del freno e premere l’interruttore di alimentazione nel punto 3 pre-
cedente. Il sistema a celle a combustibile non si avvia e la modalità cambia ad ogni pres-sione dell’interruttore. ( P.182)
Se si dispone di una serie di cavi di
avviamento e di un secondo veicolo
con una batteria da 12 volt, è possibile
avviare il veicolo eseguendo la proce-
dura riportata di seguito.
1 Assicurarsi di avere con sé la
chiave elettronica.
Veicoli con impianto di allarme: Quando si collegano i cavi di avviamento, a seconda
della situazione, l’allarme potrebbe attivarsi e le porte potrebbero bloccarsi. ( P.81)
2Aprire il cofano. Rimuovere il coper-
chio della scatola fusibili. ( P.376)
Premere sulle linguette e sollevare il coper-
chio.
Se la batteria da 12 volt è
scarica
Se la batteria da 12 volt è scarica,
avviare il sistema a celle a combu-
stibile eseguendo le seguenti pro-
cedure.
Si può anche contattare un con-
cessionario o un’officina autoriz-
zata Toyota, o un’altra officina di
fiducia.
Riavvio del sistema a celle a
combustibile

454

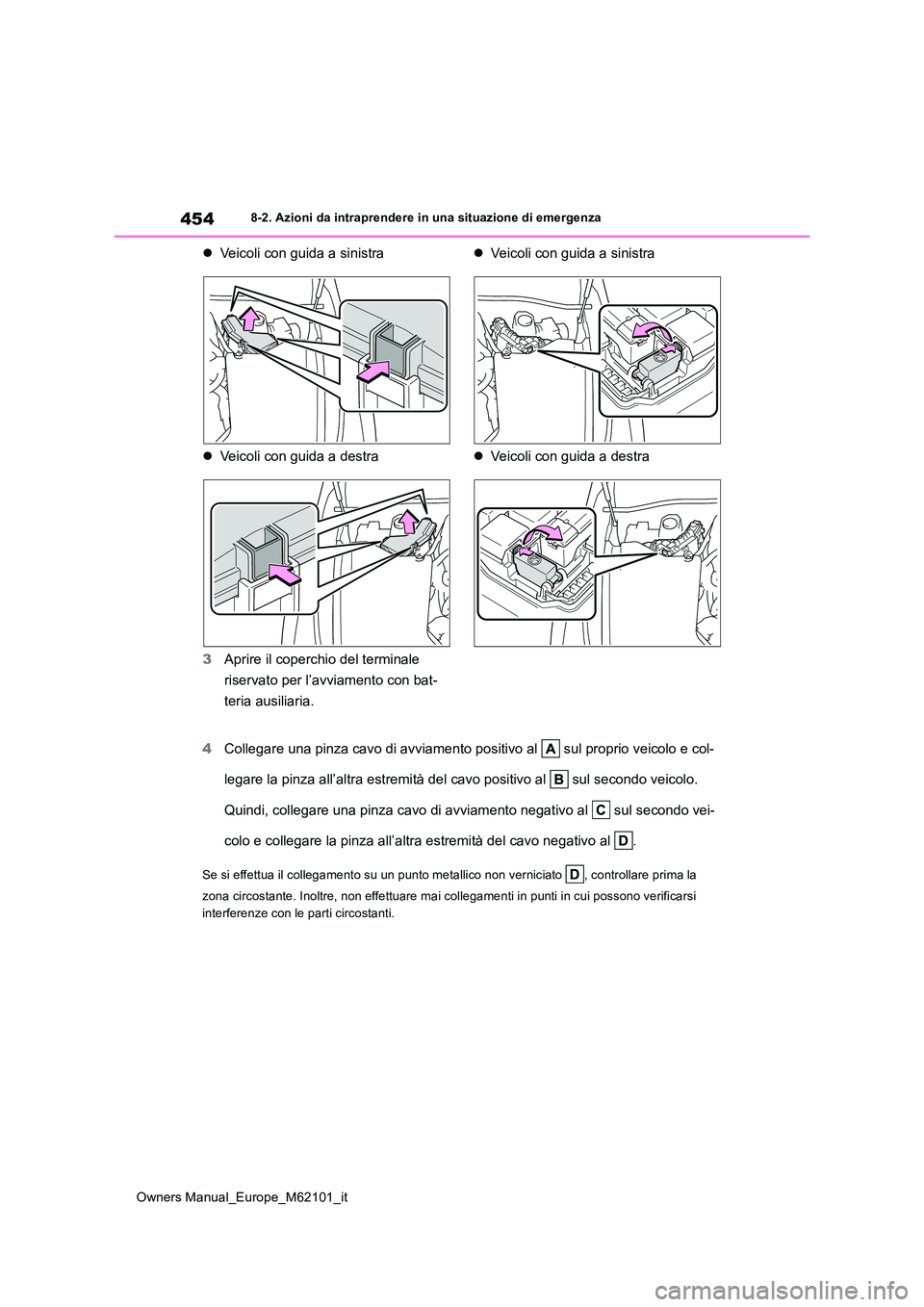

Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
Veicoli con guida a sinistra
 Veicoli con guida a destra
3 Aprire il coperchio del terminale
riservato per l’avviamento con bat-
teria ausiliaria.
 Veicoli con guida a sinistra
 Veicoli con guida a destra
4 Collegare una pinza cavo di avviamento positivo al sul proprio veicolo e col-
legare la pinza all’altra estremità del cavo positivo al sul s econdo veicolo.
Quindi, collegare una pinza cavo di avviamento negativo al sul secondo vei-
colo e collegare la pinza all’altra estremità del cavo negativo al .
Se si effettua il collegamento su un punto metallico non verniciato , controllare prima la
zona circostante. Inoltre, non effettuare mai collegamenti in p unti in cui possono verificarsi
interferenze con le parti circostanti.

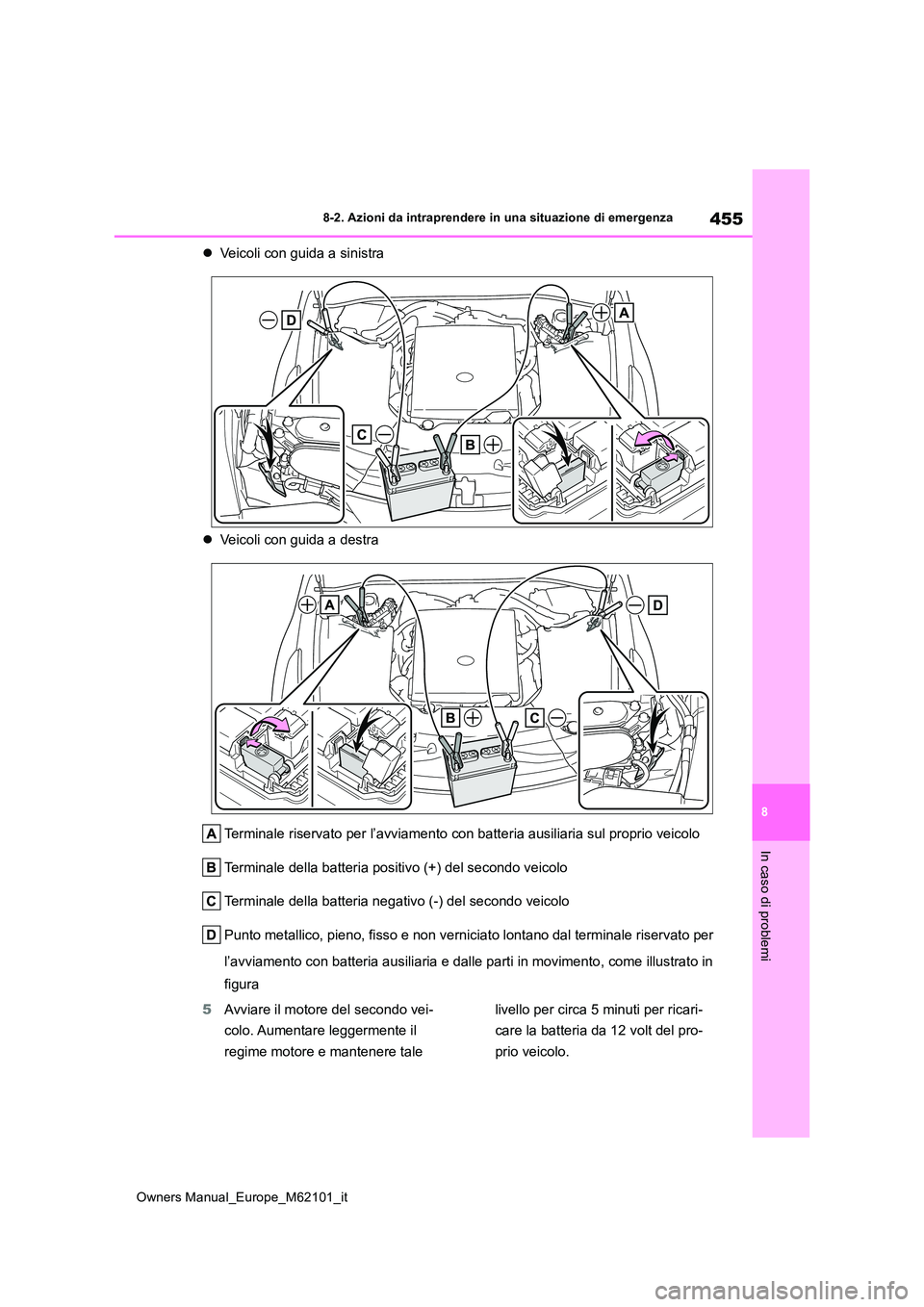

455
8
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
Veicoli con guida a sinistra
 Veicoli con guida a destra
Terminale riservato per l’avviamento con batteria ausiliaria su l proprio veicolo
Terminale della batteria positivo (+) del secondo veicolo
Terminale della batteria negativo (-) del secondo veicolo
Punto metallico, pieno, fisso e non verniciato lontano dal term inale riservato per
l’avviamento con batteria ausiliaria e dalle parti in movimento , come illustrato in
figura
5 Avviare il motore del secondo vei-
colo. Aumentare leggermente il
regime motore e mantenere tale
livello per circa 5 minuti per ricari-
care la batteria da 12 volt del pro-
prio veicolo.

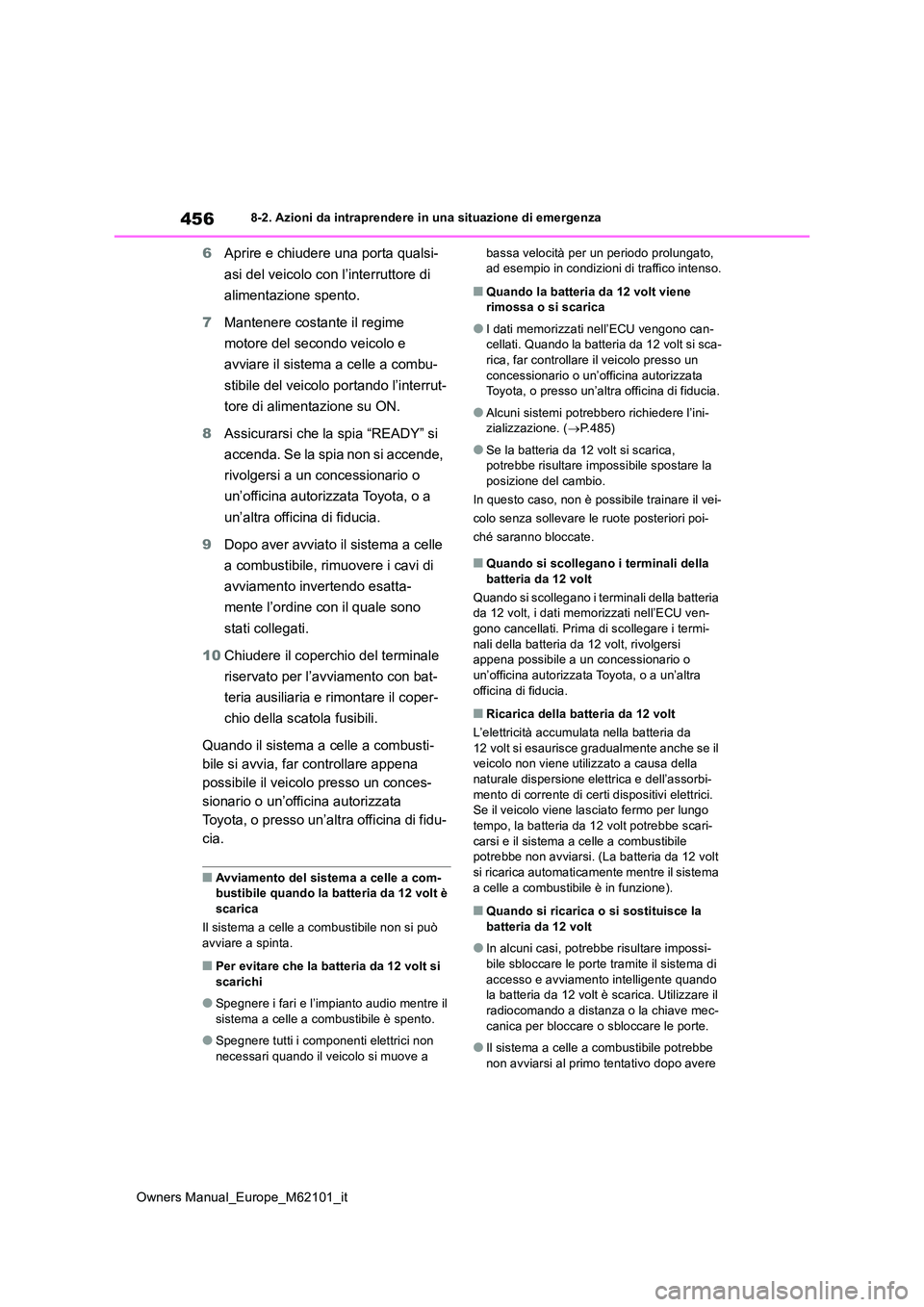

456
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
6Aprire e chiudere una porta qualsi-
asi del veicolo con l’interruttore di
alimentazione spento.
7 Mantenere costante il regime
motore del secondo veicolo e
avviare il sistema a celle a combu-
stibile del veicolo portando l’interrut-
tore di alimentazione su ON.
8 Assicurarsi che la spia “READY” si
accenda. Se la spia non si accende,
rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
9 Dopo aver avviato il sistema a celle
a combustibile, rimuovere i cavi di
avviamento invertendo esatta-
mente l’ordine con il quale sono
stati collegati.
10 Chiudere il coperchio del terminale
riservato per l’avviamento con bat-
teria ausiliaria e rimontare il coper-
chio della scatola fusibili.
Quando il sistema a celle a combusti-
bile si avvia, far controllare appena
possibile il veicolo presso un conces-
sionario o un’officina autorizzata
Toyota, o presso un’altra officina di fidu-
cia.
■Avviamento del sistema a celle a com- bustibile quando la batteria da 12 volt è
scarica
Il sistema a celle a combustibile non si può avviare a spinta.
■Per evitare che la batteria da 12 volt si scarichi
●Spegnere i fari e l’impianto audio mentre il sistema a celle a combustibile è spento.
●Spegnere tutti i componenti elettrici non necessari quando il veicolo si muove a
bassa velocità per un periodo prolungato, ad esempio in condizioni di traffico intenso.
■Quando la batteria da 12 volt viene rimossa o si scarica
●I dati memorizzati nell’ECU vengono can-cellati. Quando la batteria da 12 volt si sca-
rica, far controllare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Alcuni sistemi potrebbero richiedere l’ini-zializzazione. ( P.485)
●Se la batteria da 12 volt si scarica, potrebbe risultare impossibile spostare la
posizione del cambio.
In questo caso, non è possibile trainare il vei-
colo senza sollevare le ruote posteriori poi-
ché saranno bloccate.
■Quando si scollegano i terminali della
batteria da 12 volt
Quando si scollegano i terminali della batteria da 12 volt, i dati memorizzati nell’ECU ven-gono cancellati. Prima di scollegare i termi-
nali della batteria da 12 volt, rivolgersi appena possibile a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
■Ricarica della batteria da 12 volt
L’elettricità accumulata nella batteria da 12 volt si esaurisce gradualmente anche se il veicolo non viene utilizzato a causa della
naturale dispersione elettrica e dell’assorbi- mento di corrente di certi dispositivi elettrici. Se il veicolo viene lasciato fermo per lungo
tempo, la batteria da 12 volt potrebbe scari- carsi e il sistema a celle a combustibile potrebbe non avviarsi. (La batteria da 12 volt
si ricarica automaticamente mentre il sistema a celle a combustibile è in funzione).
■Quando si ricarica o si sostituisce la batteria da 12 volt
●In alcuni casi, potrebbe risultare impossi-bile sbloccare le porte tramite il sistema di
accesso e avviamento intelligente quando la batteria da 12 volt è scarica. Utilizzare il radiocomando a distanza o la chiave mec-
canica per bloccare o sbloccare le porte.
●Il sistema a celle a combustibile potrebbe
non avviarsi al primo tentativo dopo avere

457
8
Owners Manual_Europe_M62101_it

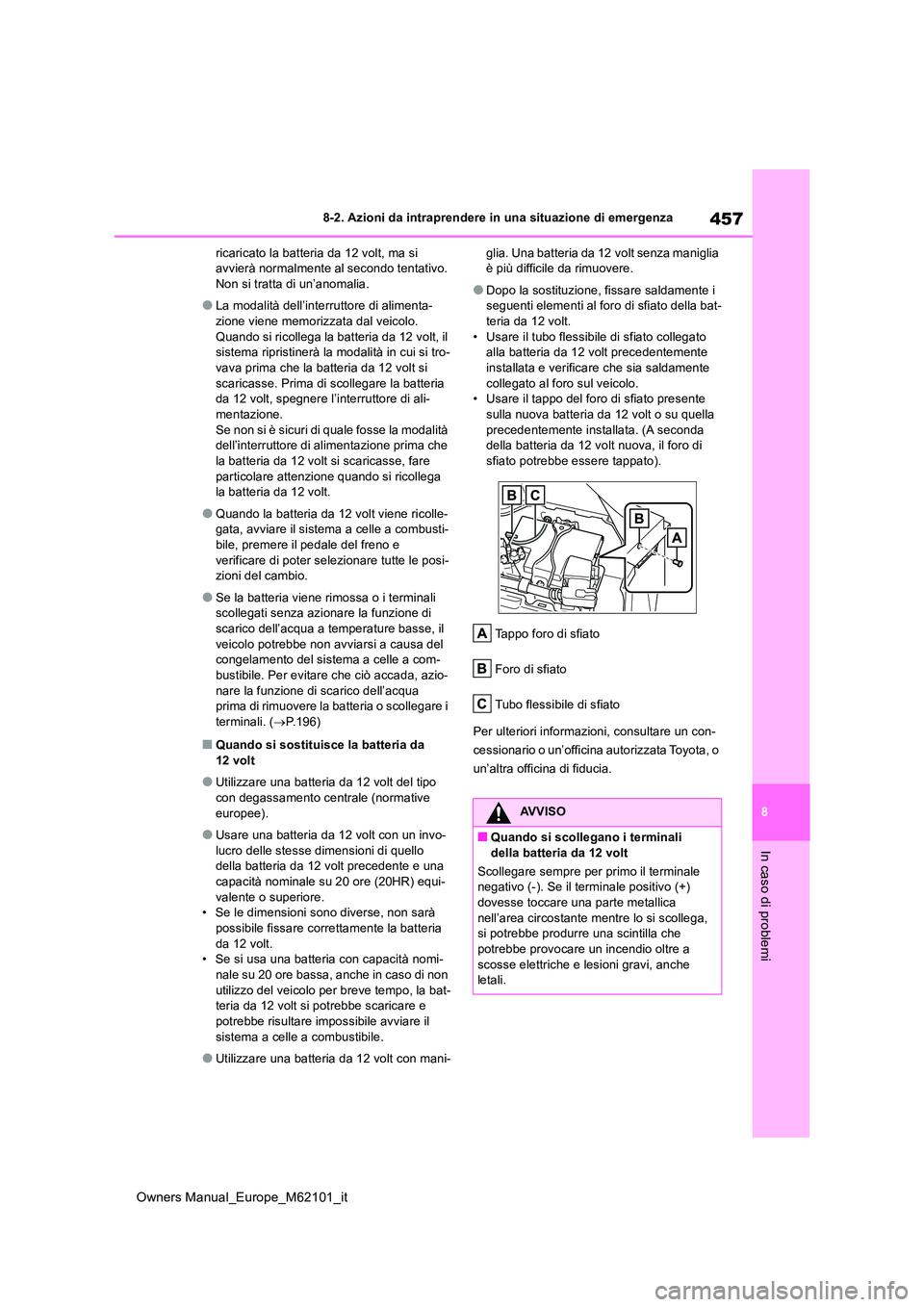

8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
ricaricato la batteria da 12 volt, ma si avvierà normalmente al secondo tentativo. Non si tratta di un’anomalia.
●La modalità dell’interruttore di alimenta-zione viene memorizzata dal veicolo.
Quando si ricollega la batteria da 12 volt, il sistema ripristinerà la modalità in cui si tro-vava prima che la batteria da 12 volt si
scaricasse. Prima di scollegare la batteria da 12 volt, spegnere l’interruttore di ali-mentazione.
Se non si è sicuri di quale fosse la modalità dell’interruttore di alimentazione prima che la batteria da 12 volt si scaricasse, fare
particolare attenzione quando si ricollega la batteria da 12 volt.
●Quando la batteria da 12 volt viene ricolle-gata, avviare il sistema a celle a combusti-bile, premere il pedale del freno e
verificare di poter selezionare tutte le posi- zioni del cambio.
●Se la batteria viene rimossa o i terminali scollegati senza azionare la funzione di scarico dell’acqua a temperature basse, il
veicolo potrebbe non avviarsi a causa del congelamento del sistema a celle a com-bustibile. Per evitare che ciò accada, azio-
nare la funzione di scarico dell’acqua prima di rimuovere la batteria o scollegare i terminali. ( P.196)
■Quando si sostituisce la batteria da
12 volt
●Utilizzare una batteria da 12 volt del tipo
con degassamento centrale (normative europee).
●Usare una batteria da 12 volt con un invo-lucro delle stesse dimensioni di quello della batteria da 12 volt precedente e una
capacità nominale su 20 ore (20HR) equi- valente o superiore.• Se le dimensioni sono diverse, non sarà
possibile fissare correttamente la batteria da 12 volt.• Se si usa una batteria con capacità nomi-
nale su 20 ore bassa, anche in caso di non utilizzo del veicolo per breve tempo, la bat-teria da 12 volt si potrebbe scaricare e
potrebbe risultare impossibile avviare il sistema a celle a combustibile.
●Utilizzare una batteria da 12 volt con mani-
glia. Una batteria da 12 volt senza maniglia è più difficile da rimuovere.
●Dopo la sostituzione, fissare saldamente i seguenti elementi al foro di sfiato della bat-teria da 12 volt.
• Usare il tubo flessibile di sfiato collegato alla batteria da 12 volt precedentemente installata e verificare che sia saldamente
collegato al foro sul veicolo. • Usare il tappo del foro di sfiato presente sulla nuova batteria da 12 volt o su quella
precedentemente installata. (A seconda della batteria da 12 volt nuova, il foro di sfiato potrebbe essere tappato).
Tappo foro di sfiato
Foro di sfiato
Tubo flessibile di sfiato
Per ulteriori informazioni, consultare un con-
cessionario o un’officina autorizzata Toyota, o
un’altra officina di fiducia.
AVVISO
■Quando si scollegano i terminali
della batteria da 12 volt
Scollegare sempre per primo il terminale negativo (-). Se il terminale positivo (+) dovesse toccare una parte metallica
nell’area circostante mentre lo si scollega, si potrebbe produrre una scintilla che potrebbe provocare un incendio oltre a
scosse elettriche e lesioni gravi, anche letali.

458
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza

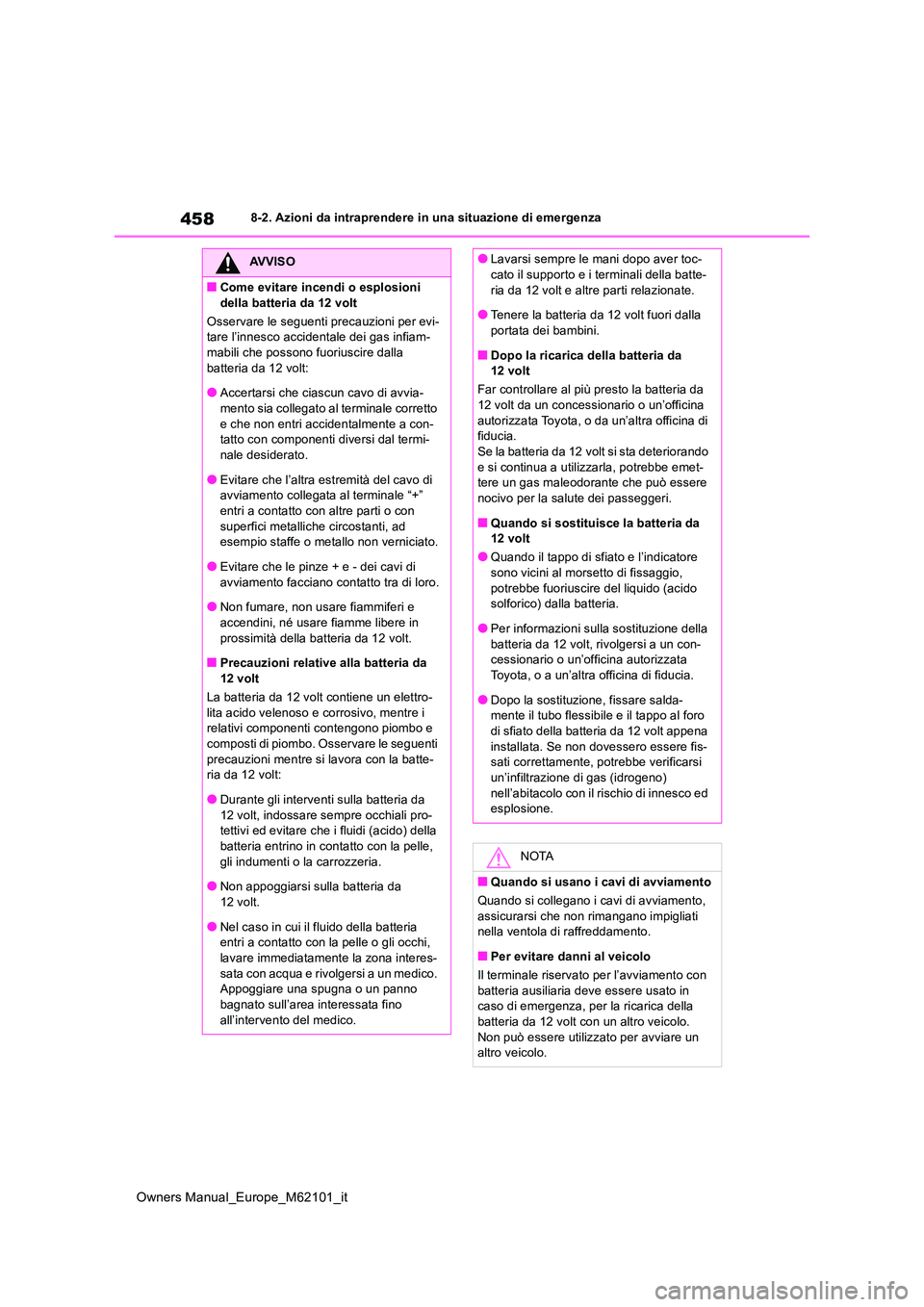

AVVISO
■Come evitare incendi o esplosioni
della batteria da 12 volt
Osservare le seguenti precauzioni per evi- tare l’innesco accidentale dei gas infiam-mabili che possono fuoriuscire dalla
batteria da 12 volt:
●Accertarsi che ciascun cavo di avvia- mento sia collegato al terminale corretto
e che non entri accidentalmente a con- tatto con componenti diversi dal termi-nale desiderato.
●Evitare che l’altra estremità del cavo di avviamento collegata al terminale “+” entri a contatto con altre parti o con
superfici metalliche circostanti, ad esempio staffe o metallo non verniciato.
●Evitare che le pinze + e - dei cavi di
avviamento facciano contatto tra di loro.
●Non fumare, non usare fiammiferi e accendini, né usare fiamme libere in
prossimità della batteria da 12 volt.
■Precauzioni relative alla batteria da 12 volt
La batteria da 12 volt contiene un elettro-
lita acido velenoso e corrosivo, mentre i relativi componenti contengono piombo e
composti di piombo. Osservare le seguenti precauzioni mentre si lavora con la batte-ria da 12 volt:
●Durante gli interventi sulla batteria da 12 volt, indossare sempre occhiali pro-tettivi ed evitare che i fluidi (acido) della
batteria entrino in contatto con la pelle, gli indumenti o la carrozzeria.
●Non appoggiarsi sulla batteria da
12 volt.
●Nel caso in cui il fluido della batteria entri a contatto con la pelle o gli occhi,
lavare immediatamente la zona interes- sata con acqua e rivolgersi a un medico. Appoggiare una spugna o un panno
bagnato sull’area interessata fino all’intervento del medico.
●Lavarsi sempre le mani dopo aver toc-cato il supporto e i terminali della batte-
ria da 12 volt e altre parti relazionate.
●Tenere la batteria da 12 volt fuori dalla portata dei bambini.
■Dopo la ricarica della batteria da 12 volt
Far controllare al più presto la batteria da 12 volt da un concessionario o un’officina
autorizzata Toyota, o da un’altra officina di fiducia.Se la batteria da 12 volt si sta deteriorando
e si continua a utilizzarla, potrebbe emet- tere un gas maleodorante che può essere nocivo per la salute dei passeggeri.
■Quando si sostituisce la batteria da 12 volt
●Quando il tappo di sfiato e l’indicatore sono vicini al morsetto di fissaggio,
potrebbe fuoriuscire del liquido (acido solforico) dalla batteria.
●Per informazioni sulla sostituzione della
batteria da 12 volt, rivolgersi a un con- cessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
●Dopo la sostituzione, fissare salda-mente il tubo flessibile e il tappo al foro di sfiato della batteria da 12 volt appena
installata. Se non dovessero essere fis- sati correttamente, potrebbe verificarsi un’infiltrazione di gas (idrogeno)
nell’abitacolo con il rischio di innesco ed esplosione.
NOTA
■Quando si usano i cavi di avviamento
Quando si collegano i cavi di avviamento,
assicurarsi che non rimangano impigliati nella ventola di raffreddamento.
■Per evitare danni al veicolo
Il terminale riservato per l’avviamento con
batteria ausiliaria deve essere usato in caso di emergenza, per la ricarica della batteria da 12 volt con un altro veicolo.
Non può essere utilizzato per avviare un altro veicolo.
