sensor TOYOTA MIRAI 2023 Instructieboekje (in Dutch)

• Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een
bandenreparatieset is gebruikt
Weergave sensorsignalering, afstand
tot object

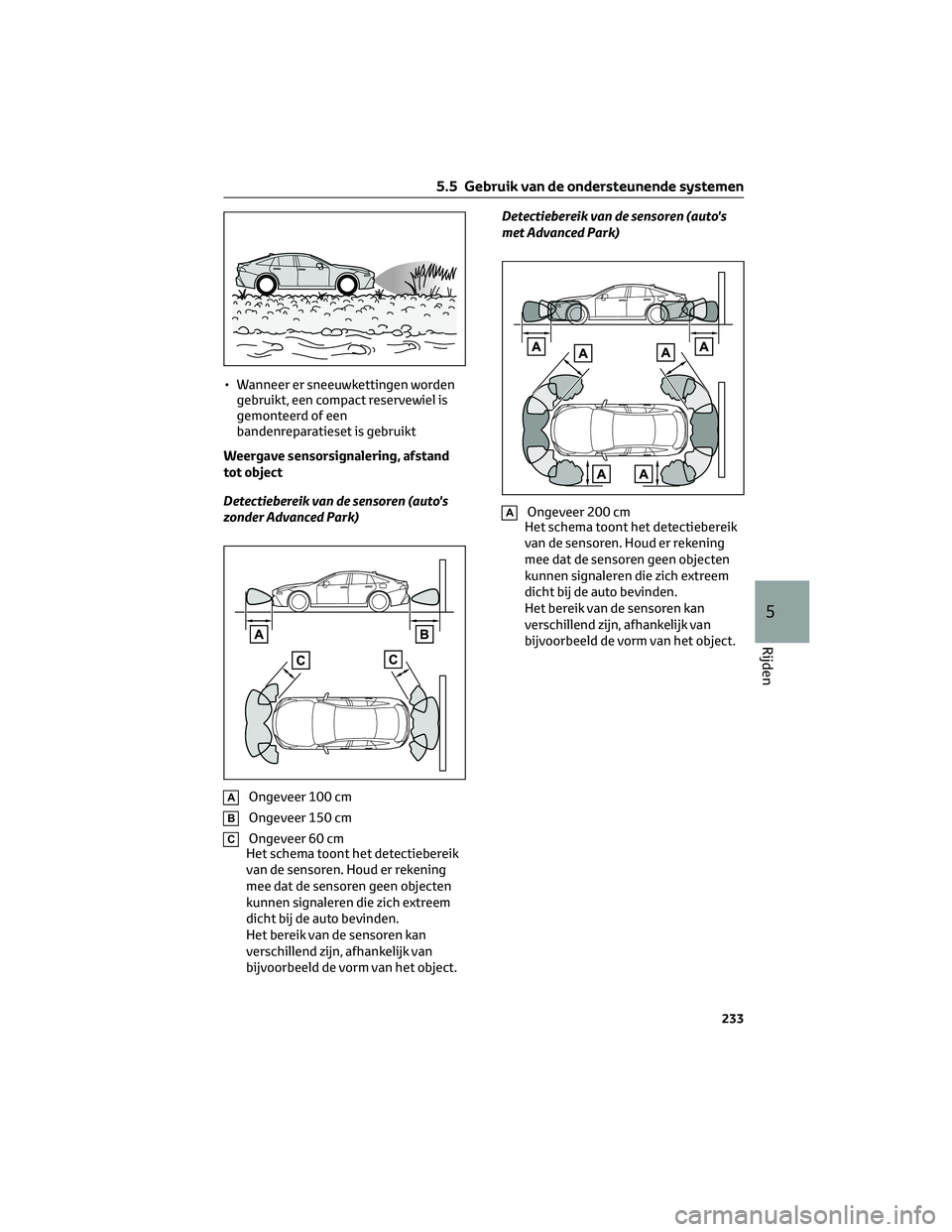

Detectiebereik van de sensoren (auto's
zonder Advanced Park)
AOngeveer 100 cm
BOngeveer 150 cm
COngeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het object.Detectiebereik van de sensoren (auto's
met Advanced Park)
AOngeveer 200 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het object.
5.5 Gebruik van de ondersteunende systemen
233
5
Rijden

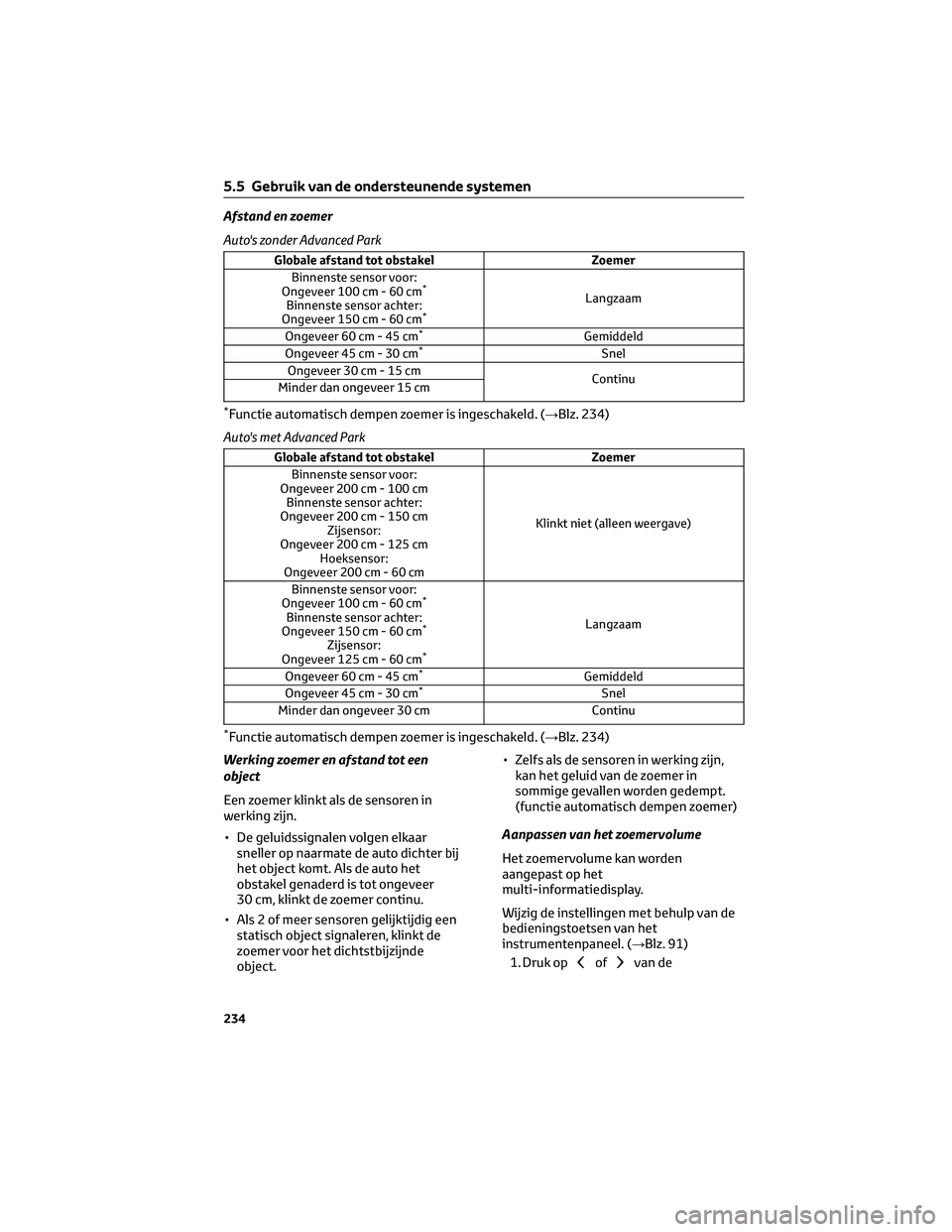

Afstand en zoemer
Auto's zonder Advanced Park
Globale afstand tot obstakel Zoemer
Binnenste sensor voor:
Ongeveer 100 cm - 60 cm
*
Binnenste sensor achter:
Ongeveer 150 cm - 60 cm*
Langzaam
Ongeveer 60 cm - 45 cm
*Gemiddeld
Ongeveer 45 cm - 30 cm*Snel
Ongeveer 30 cm - 15 cm
Continu
Minder dan ongeveer 15 cm
*Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 234)
Auto's met Advanced Park
Globale afstand tot obstakel Zoemer
Binnenste sensor voor:
Ongeveer 200 cm - 100 cm
Binnenste sensor achter:
Ongeveer 200 cm - 150 cm
Zijsensor:
Ongeveer 200 cm - 125 cm
Hoeksensor:
Ongeveer 200 cm - 60 cmKlinkt niet (alleen weergave)
Binnenste sensor voor:
Ongeveer 100 cm - 60 cm
*
Binnenste sensor achter:
Ongeveer 150 cm - 60 cm*
Zijsensor:
Ongeveer 125 cm - 60 cm*
Langzaam
Ongeveer 60 cm - 45 cm
*Gemiddeld
Ongeveer 45 cm - 30 cm*Snel
Minder dan ongeveer 30 cm Continu
*Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 234)
Werking zoemer en afstand tot een
object
Een zoemer klinkt als de sensoren in
werking zijn.
• De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter bij
het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu.
• Als 2 of meer sensoren gelijktijdig een
statisch object signaleren, klinkt de
zoemer voor het dichtstbijzijnde
object.• Zelfs als de sensoren in werking zijn,
kan het geluid van de zoemer in
sommige gevallen worden gedempt.
(functie automatisch dempen zoemer)
Aanpassen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 91)
1. Druk op
ofvan de
5.5 Gebruik van de ondersteunende systemen
234

bedieningstoetsen van het
instrumentenpaneel omte
selecteren.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren en houd vervolgens
ingedrukt.
3. Selecteer het volume en druk
vervolgens op
.
Elke keer dat de toets wordt
ingedrukt, wijzigt het volume tussen
1,2en3.
Tijdelijk dempen van het geluid van een
zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-display.
Selecteer
om de zoemer van de
Toyota Parking Assist-sensor, de RCTA*
en de RCD*te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de transmissie in een andere stand
wordt gezet.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
*Indien aanwezig

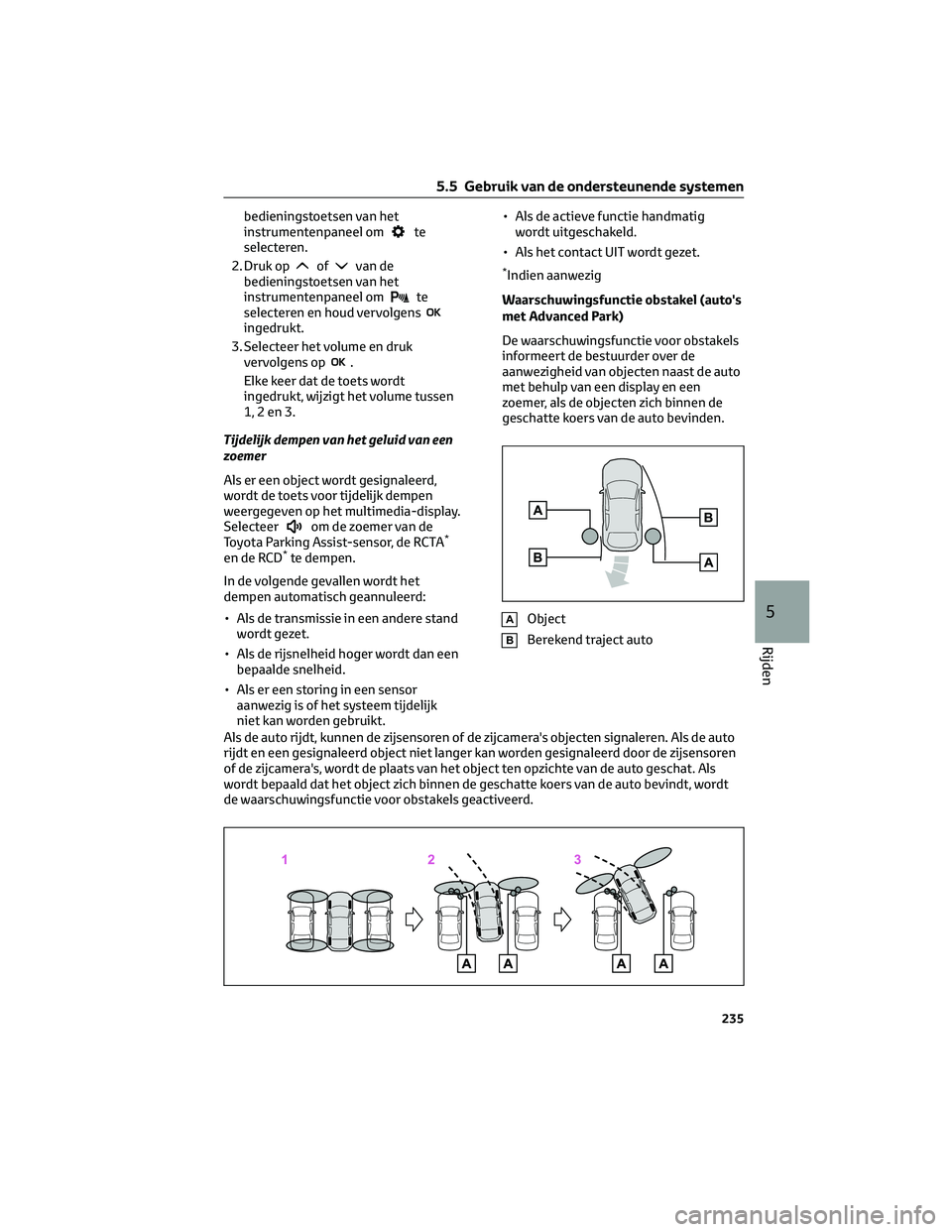

Waarschuwingsfunctie obstakel (auto's
met Advanced Park)
De waarschuwingsfunctie voor obstakels
informeert de bestuurder over de
aanwezigheid van objecten naast de auto
met behulp van een display en een
zoemer, als de objecten zich binnen de
geschatte koers van de auto bevinden.
AObject
BBerekend traject auto
Als de auto rijdt, kunnen de zijsensoren of de zijcamera's objecten signaleren. Als de auto
rijdt en een gesignaleerd object niet langer kan worden gesignaleerd door de zijsensoren
of de zijcamera's, wordt de plaats van het object ten opzichte van de auto geschat. Als
wordt bepaald dat het object zich binnen de geschatte koers van de auto bevindt, wordt
de waarschuwingsfunctie voor obstakels geactiveerd.
5.5 Gebruik van de ondersteunende systemen
235
5
Rijden

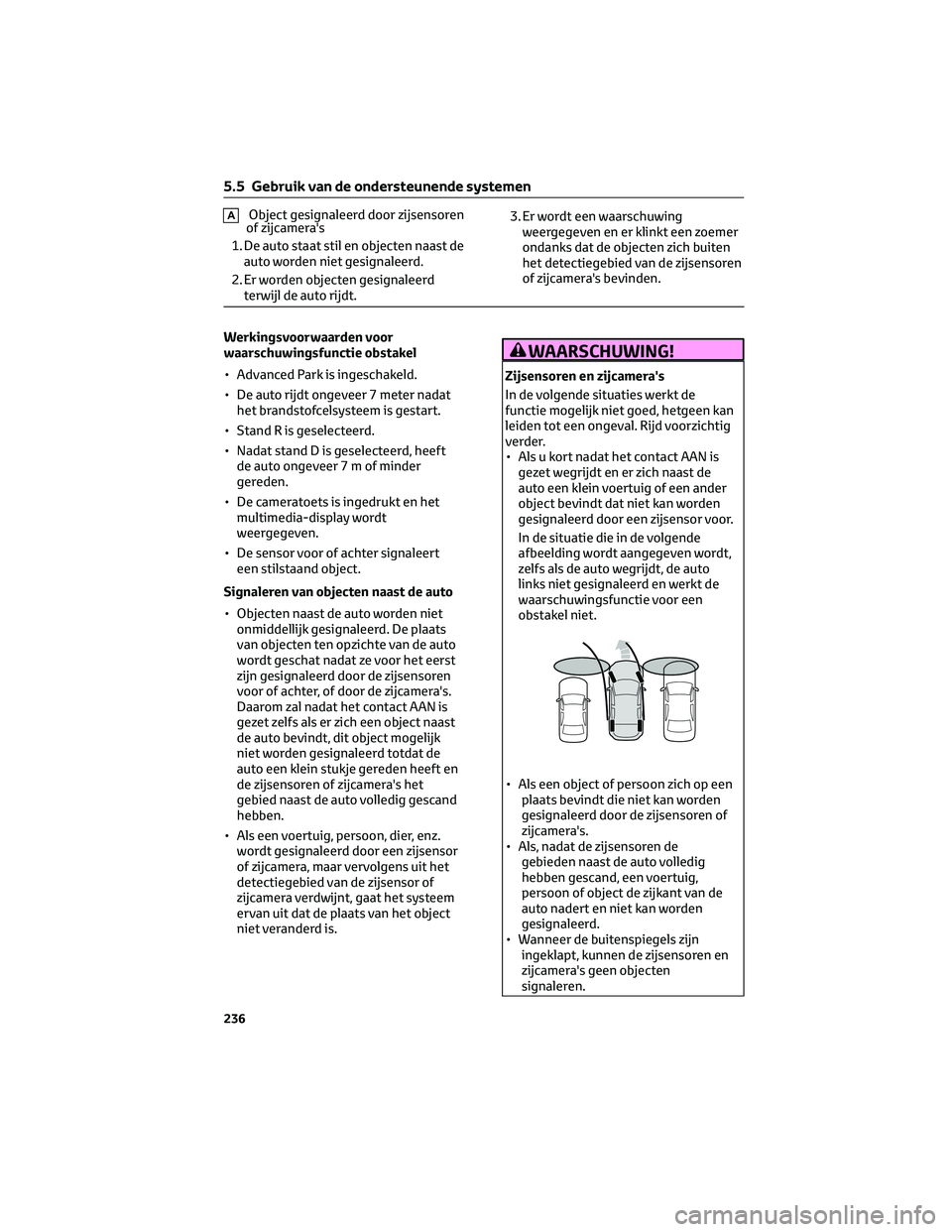

AObject gesignaleerd door zijsensoren
of zijcamera's
1. De auto staat stil en objecten naast de
auto worden niet gesignaleerd.
2. Er worden objecten gesignaleerd
terwijl de auto rijdt.3. Er wordt een waarschuwing
weergegeven en er klinkt een zoemer
ondanks dat de objecten zich buiten
het detectiegebied van de zijsensoren
of zijcamera's bevinden.
Werkingsvoorwaarden voor
waarschuwingsfunctie obstakel
• Advanced Park is ingeschakeld.
• De auto rijdt ongeveer 7 meter nadat
het brandstofcelsysteem is gestart.
• Stand R is geselecteerd.
• Nadat stand D is geselecteerd, heeft
de auto ongeveer 7 m of minder
gereden.
• De cameratoets is ingedrukt en het
multimedia-display wordt
weergegeven.
• De sensor voor of achter signaleert
een stilstaand object.
Signaleren van objecten naast de auto
• Objecten naast de auto worden niet
onmiddellijk gesignaleerd. De plaats
van objecten ten opzichte van de auto
wordt geschat nadat ze voor het eerst
zijn gesignaleerd door de zijsensoren
voor of achter, of door de zijcamera's.
Daarom zal nadat het contact AAN is
gezet zelfs als er zich een object naast
de auto bevindt, dit object mogelijk
niet worden gesignaleerd totdat de
auto een klein stukje gereden heeft en
de zijsensoren of zijcamera's het
gebied naast de auto volledig gescand
hebben.
• Als een voertuig, persoon, dier, enz.
wordt gesignaleerd door een zijsensor
of zijcamera, maar vervolgens uit het
detectiegebied van de zijsensor of
zijcamera verdwijnt, gaat het systeem
ervan uit dat de plaats van het object
niet veranderd is.WAARSCHUWING!
Zijsensoren en zijcamera's
In de volgende situaties werkt de
functie mogelijk niet goed, hetgeen kan
leiden tot een ongeval. Rijd voorzichtig
verder.
• Als u kort nadat het contact AAN is
gezet wegrijdt en er zich naast de
auto een klein voertuig of een ander
object bevindt dat niet kan worden
gesignaleerd door een zijsensor voor.
In de situatie die in de volgende
afbeelding wordt aangegeven wordt,
zelfs als de auto wegrijdt, de auto
links niet gesignaleerd en werkt de
waarschuwingsfunctie voor een
obstakel niet.
• Als een object of persoon zich op een
plaats bevindt die niet kan worden
gesignaleerd door de zijsensoren of
zijcamera's.
• Als, nadat de zijsensoren de
gebieden naast de auto volledig
hebben gescand, een voertuig,
persoon of object de zijkant van de
auto nadert en niet kan worden
gesignaleerd.
• Wanneer de buitenspiegels zijn
ingeklapt, kunnen de zijsensoren en
zijcamera's geen objecten
signaleren.
5.5 Gebruik van de ondersteunende systemen
236

WAARSCHUWING!(Vervolg)
• Klap de buitenspiegels in en uit als de
12V-accu ontladen is geweest of is
verwijderd en weer is geplaatst.

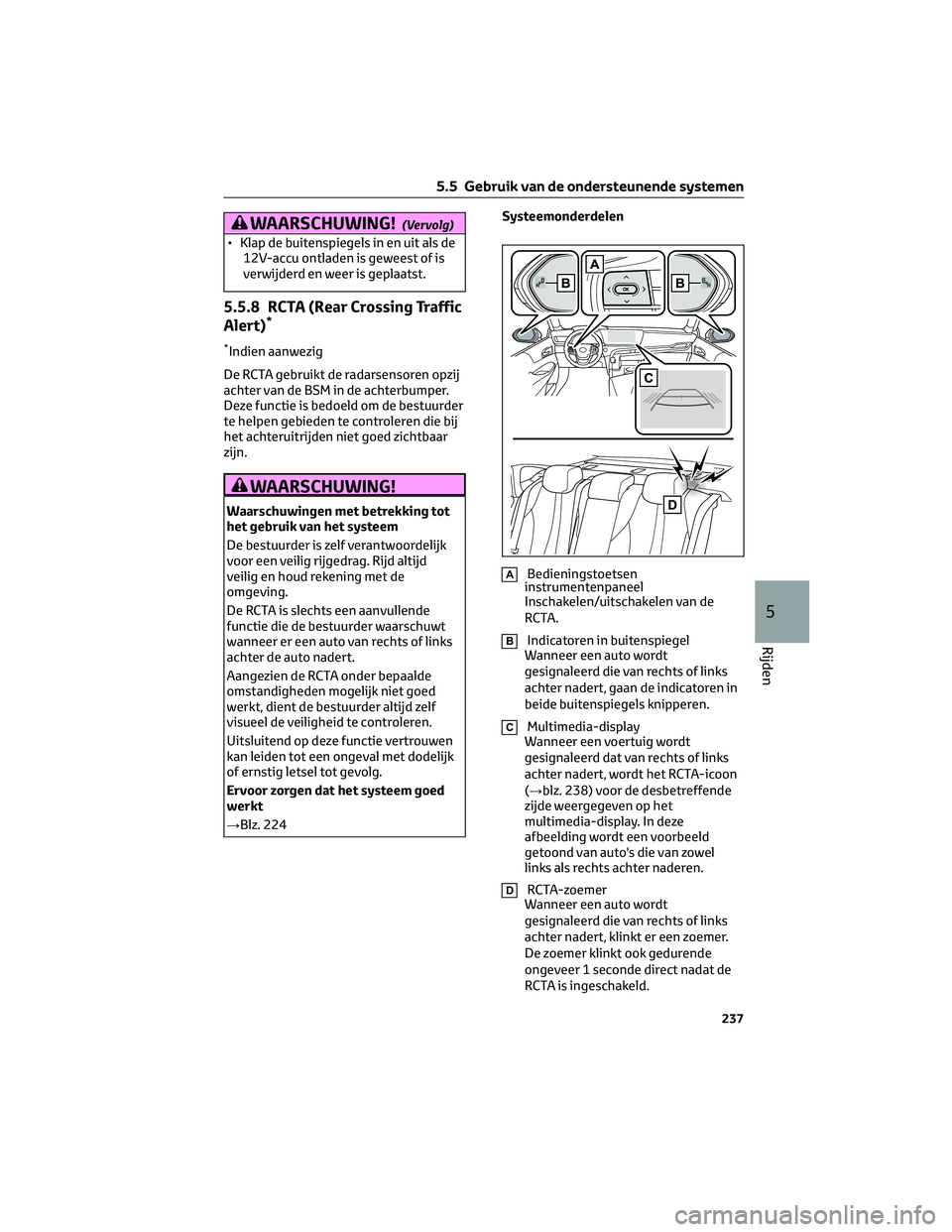

5.5.8 RCTA (Rear Crossing Traffic
Alert)*
*Indien aanwezig
De RCTA gebruikt de radarsensoren opzij
achter van de BSM in de achterbumper.
Deze functie is bedoeld om de bestuurder
te helpen gebieden te controleren die bij
het achteruitrijden niet goed zichtbaar
zijn.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de
omgeving.
De RCTA is slechts een aanvullende
functie die de bestuurder waarschuwt
wanneer er een auto van rechts of links
achter de auto nadert.
Aangezien de RCTA onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Uitsluitend op deze functie vertrouwen
kan leiden tot een ongeval met dodelijk
of ernstig letsel tot gevolg.
Ervoor zorgen dat het systeem goed
werkt
→Blz. 224Systeemonderdelen
ABedieningstoetsen
instrumentenpaneel
Inschakelen/uitschakelen van de
RCTA.
BIndicatoren in buitenspiegel
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, gaan de indicatoren in
beide buitenspiegels knipperen.
CMultimedia-display
Wanneer een voertuig wordt
gesignaleerd dat van rechts of links
achter nadert, wordt het RCTA-icoon
(→blz. 238) voor de desbetreffende
zijde weergegeven op het
multimedia-display. In deze
afbeelding wordt een voorbeeld
getoond van auto's die van zowel
links als rechts achter naderen.
DRCTA-zoemer
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, klinkt er een zoemer.
De zoemer klinkt ook gedurende
ongeveer 1 seconde direct nadat de
RCTA is ingeschakeld.
5.5 Gebruik van de ondersteunende systemen
237
5
Rijden

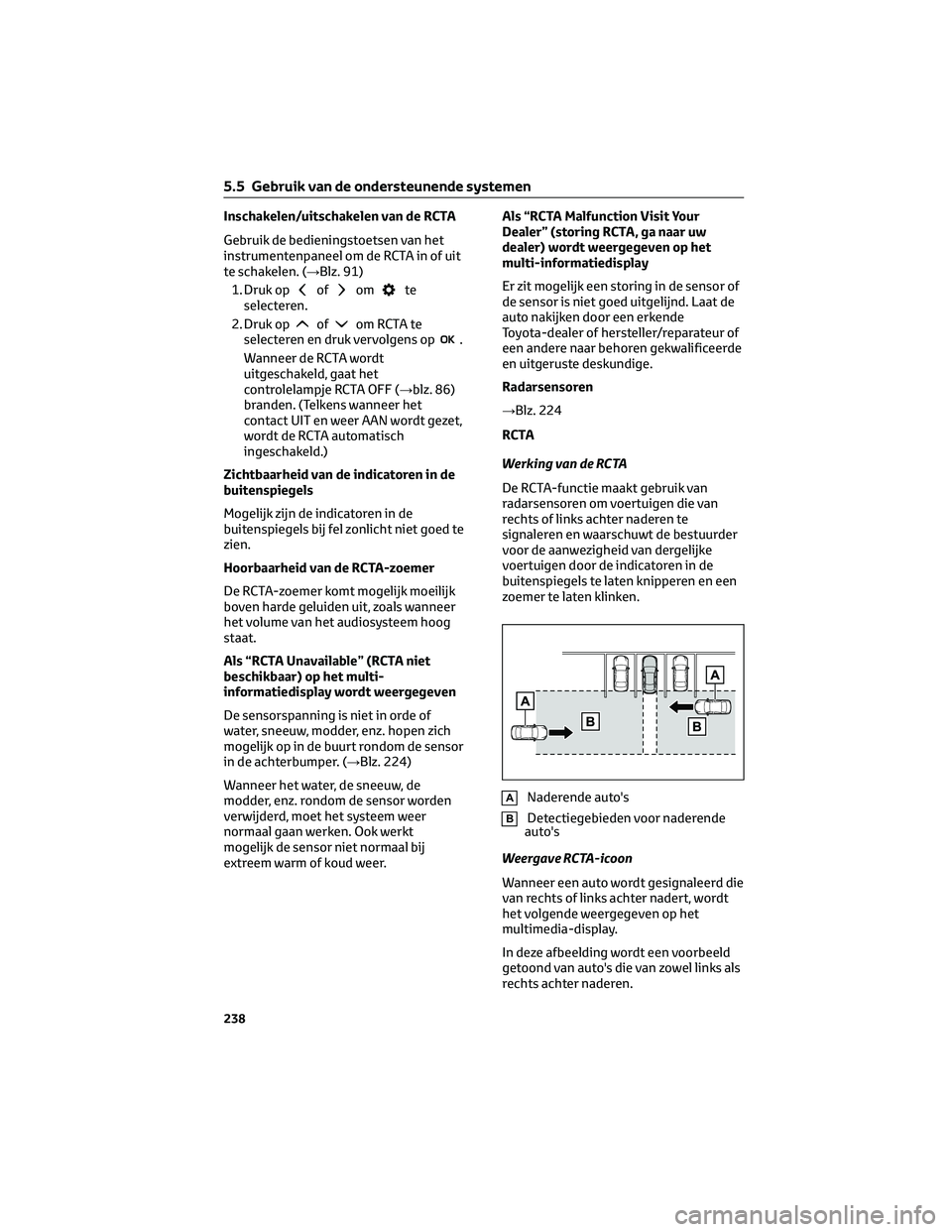

Inschakelen/uitschakelen van de RCTA
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de RCTA in of uit
te schakelen. (→Blz. 91)
1. Druk op
ofomte
selecteren.
2. Druk op
ofom RCTA te
selecteren en druk vervolgens op.
Wanneer de RCTA wordt
uitgeschakeld, gaat het
controlelampje RCTA OFF (→blz. 86)
branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet,
wordt de RCTA automatisch
ingeschakeld.)
Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.
Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
Als “RCTA Unavailable” (RCTA niet
beschikbaar) op het multi-
informatiedisplay wordt weergegeven
De sensorspanning is niet in orde of
water, sneeuw, modder, enz. hopen zich
mogelijk op in de buurt rondom de sensor
in de achterbumper. (→Blz. 224)
Wanneer het water, de sneeuw, de
modder, enz. rondom de sensor worden
verwijderd, moet het systeem weer
normaal gaan werken. Ook werkt
mogelijk de sensor niet normaal bij
extreem warm of koud weer.Als “RCTA Malfunction Visit Your
Dealer” (storing RCTA, ga naar uw
dealer) wordt weergegeven op het
multi-informatiedisplay
Er zit mogelijk een storing in de sensor of
de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Radarsensoren
→Blz. 224
RCTA
Werking van de RCTA
De RCTA-functie maakt gebruik van
radarsensoren om voertuigen die van
rechts of links achter naderen te
signaleren en waarschuwt de bestuurder
voor de aanwezigheid van dergelijke
voertuigen door de indicatoren in de
buitenspiegels te laten knipperen en een
zoemer te laten klinken.
ANaderende auto's
BDetectiegebieden voor naderende
auto's
Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt
het volgende weergegeven op het
multimedia-display.
In deze afbeelding wordt een voorbeeld
getoond van auto's die van zowel links als
rechts achter naderen.
5.5 Gebruik van de ondersteunende systemen
238

Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven
waarin voertuigen kunnen worden
gesignaleerd.
De zoemer kan waarschuwen voor
snellere auto's die van verder weg
naderen.
Bijvoorbeeld:
Naderende
autoSnelheid
A
Afstand
waarschu-
wing (bij
benadering)
Snel 56 km/h 40 m
Langzaam 8 km/h 5,5 m
De RCTA werkt wanneer
De RCTA werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan:
• Het contact staat AAN.
• De RCTA is ingeschakeld.
• Schakelstand R is geselecteerd.• De rijsnelheid is lager dan ongeveer
15 km/h.
• De rijsnelheid van de naderende auto
ligt tussen ongeveer 8 km/h en
56 km/h.
Aanpassen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 91)
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om RCTA te
selecteren en houd vervolgens
ingedrukt.
3. Druk op
om het volume te
selecteren.
Elke keer dat de toets wordt
ingedrukt, wijzigt het volume tussen
1,2en3.
Tijdelijk dempen van het geluid van een
zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-display.
Selecteer
om de zoemer van de
Toyota Parking Assist-sensor, de RCTA en
de RCD
*te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
5.5 Gebruik van de ondersteunende systemen
239
5
Rijden

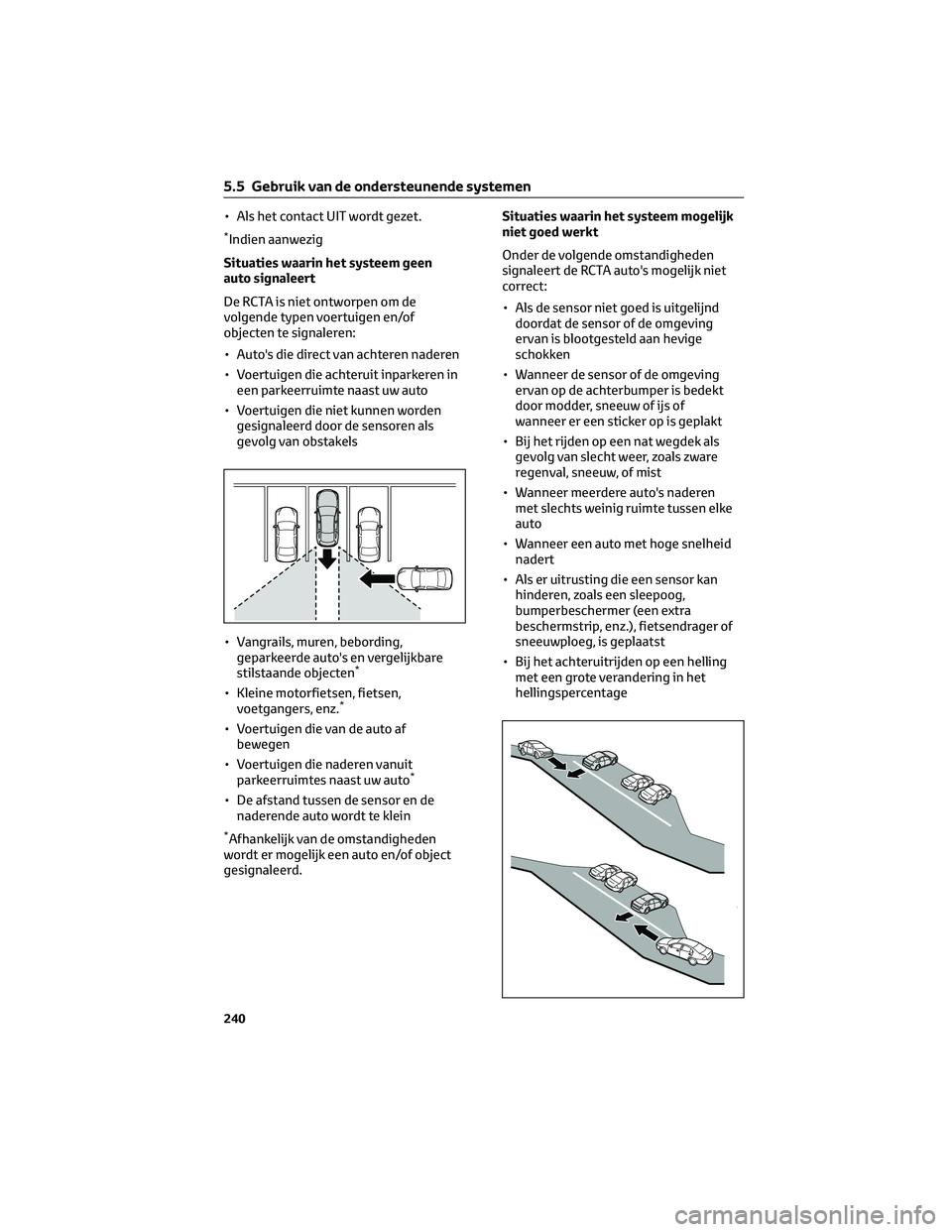

• Als het contact UIT wordt gezet.
*Indien aanwezig
Situaties waarin het systeem geen
auto signaleert
De RCTA is niet ontworpen om de
volgende typen voertuigen en/of
objecten te signaleren:
• Auto's die direct van achteren naderen
• Voertuigen die achteruit inparkeren in
een parkeerruimte naast uw auto
• Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
• Vangrails, muren, bebording,
geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Kleine motorfietsen, fietsen,
voetgangers, enz.*
• Voertuigen die van de auto af
bewegen
• Voertuigen die naderen vanuit
parkeerruimtes naast uw auto
*
• De afstand tussen de sensor en de
naderende auto wordt te klein
*Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden
signaleert de RCTA auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
• Wanneer de sensor of de omgeving
ervan op de achterbumper is bedekt
door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als
gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen
met slechts weinig ruimte tussen elke
auto
• Wanneer een auto met hoge snelheid
nadert
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Bij het achteruitrijden op een helling
met een grote verandering in het
hellingspercentage
5.5 Gebruik van de ondersteunende systemen
240

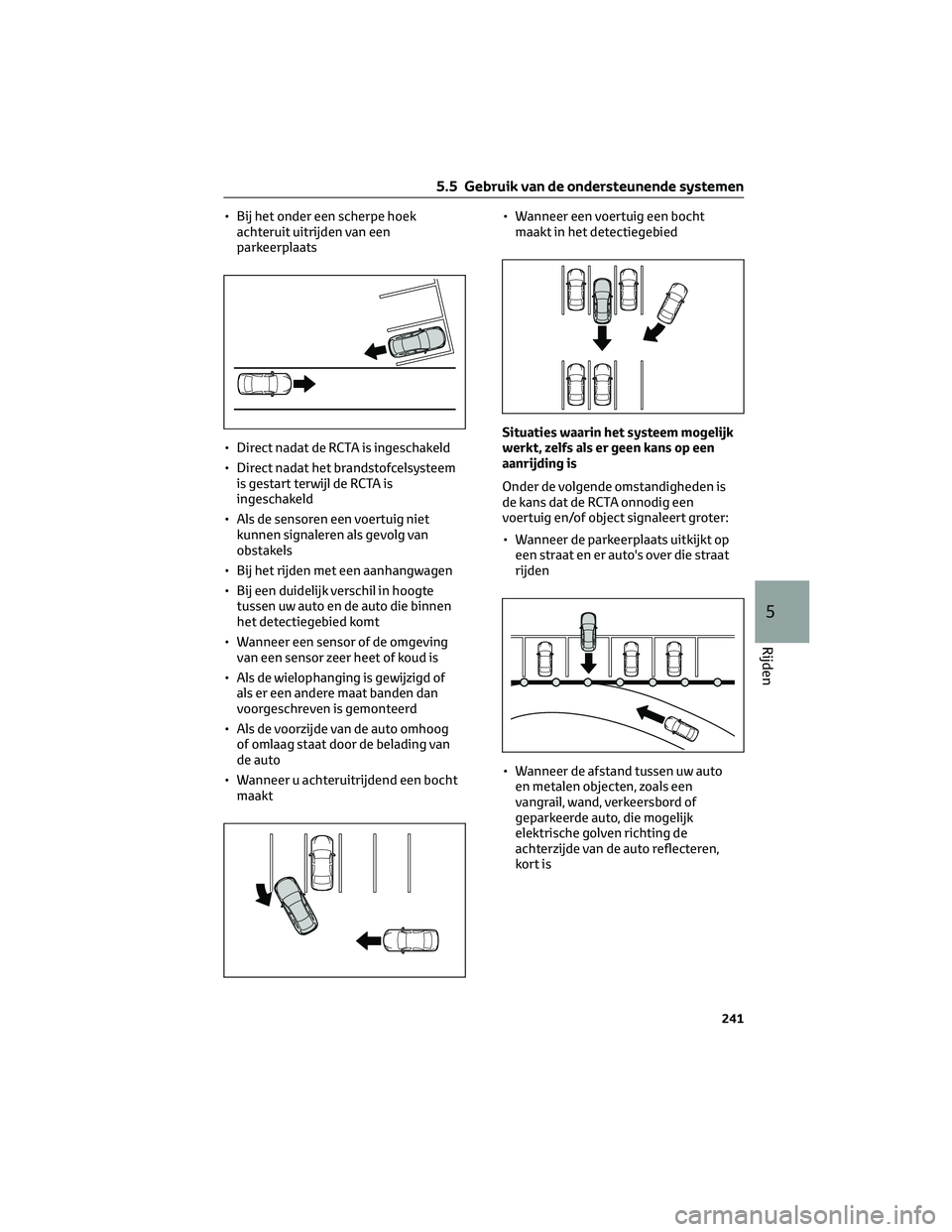

• Bij het onder een scherpe hoek
achteruit uitrijden van een
parkeerplaats
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het brandstofcelsysteem
is gestart terwijl de RCTA is
ingeschakeld
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Bij het rijden met een aanhangwagen
• Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die binnen
het detectiegebied komt
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Wanneer u achteruitrijdend een bocht
maakt• Wanneer een voertuig een bocht
maakt in het detectiegebied
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een
voertuig en/of object signaleert groter:
• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
• Wanneer de afstand tussen uw auto
en metalen objecten, zoals een
vangrail, wand, verkeersbord of
geparkeerde auto, die mogelijk
elektrische golven richting de
achterzijde van de auto reflecteren,
kort is
5.5 Gebruik van de ondersteunende systemen
241
5
Rijden

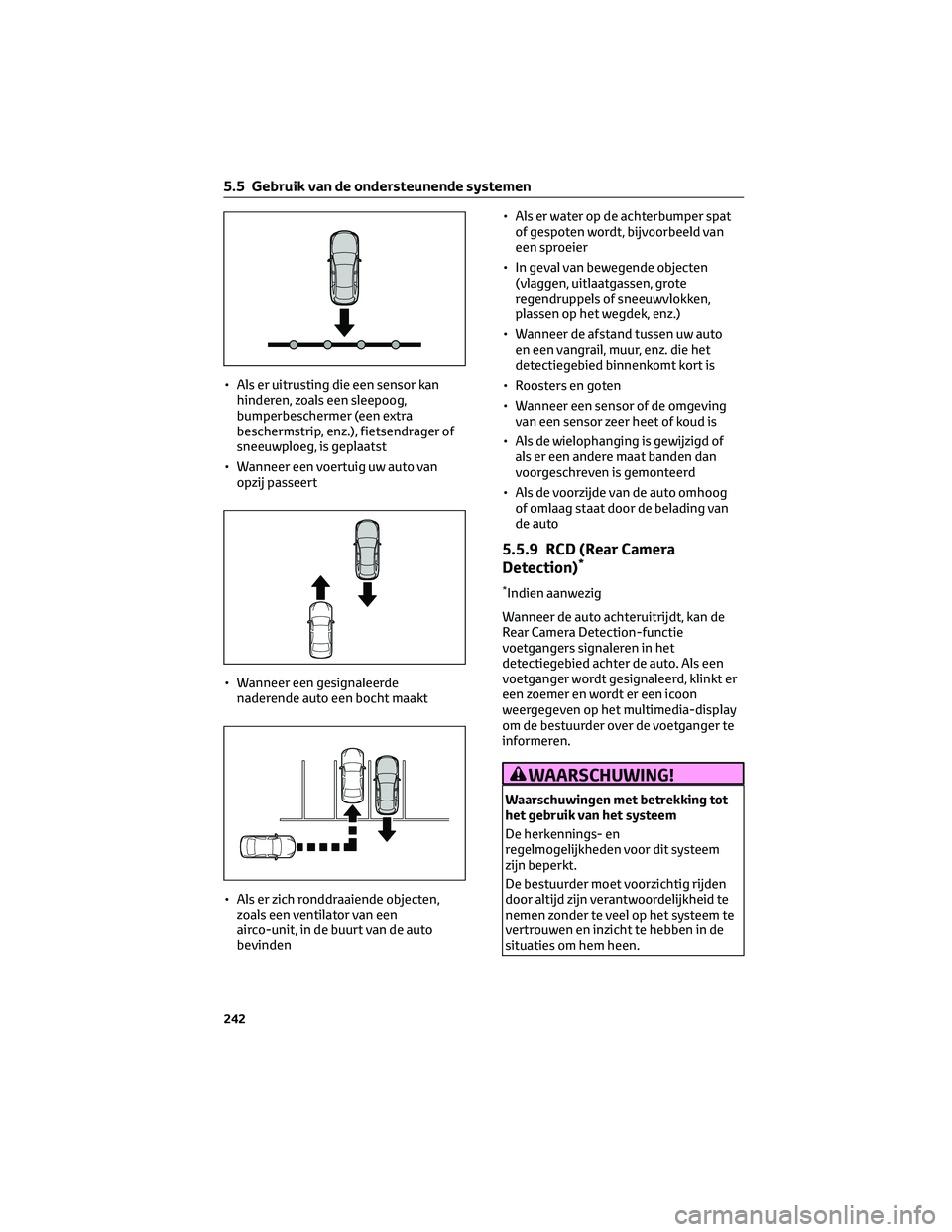

• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert
• Wanneer een gesignaleerde
naderende auto een bocht maakt
• Als er zich ronddraaiende objecten,
zoals een ventilator van een
airco-unit, in de buurt van de auto
bevinden• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
5.5.9 RCD (Rear Camera
Detection)*
*Indien aanwezig
Wanneer de auto achteruitrijdt, kan de
Rear Camera Detection-functie
voetgangers signaleren in het
detectiegebied achter de auto. Als een
voetganger wordt gesignaleerd, klinkt er
een zoemer en wordt er een icoon
weergegeven op het multimedia-display
om de bestuurder over de voetganger te
informeren.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De herkennings- en
regelmogelijkheden voor dit systeem
zijn beperkt.
De bestuurder moet voorzichtig rijden
door altijd zijn verantwoordelijkheid te
nemen zonder te veel op het systeem te
vertrouwen en inzicht te hebben in de
situaties om hem heen.
5.5 Gebruik van de ondersteunende systemen
242
