TOYOTA PRIUS 2011 Manuel du propriétaire (in French)

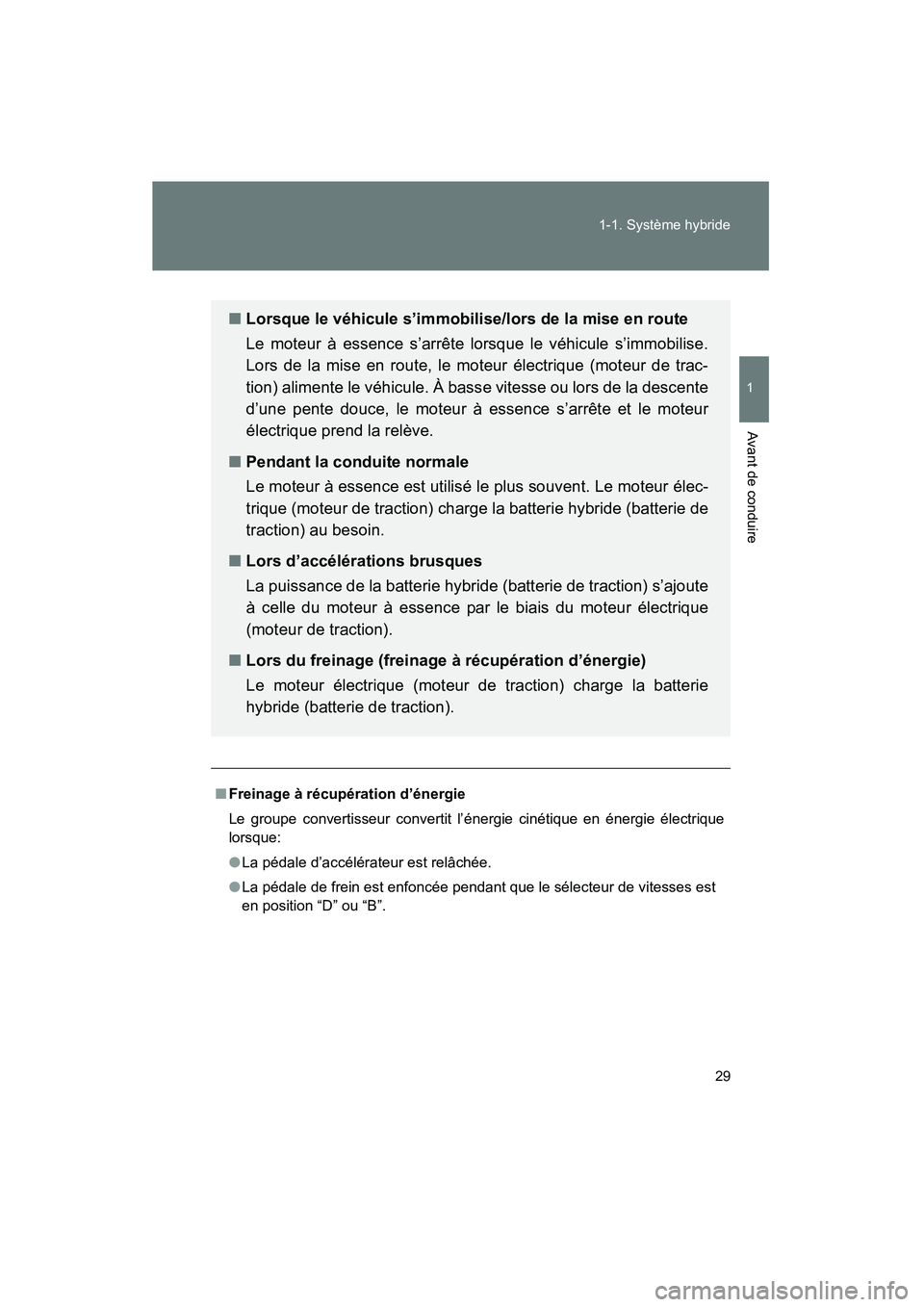

29
1-1. Système hybride
1
Avant de conduire
PRIUS_D (OM47697D)
■
Freinage à récupération d’énergie
Le groupe convertisseur convertit l’ énergie cinétique en énergie électrique
lorsque:
● La pédale d’accélérateur est relâchée.
● La pédale de frein est enfoncée pendant que le sélecteur de vitesses est
en position “D” ou “B”.
■ Lorsque le véhicule s’immobilise/lors de la mise en route
Le moteur à essence s’arrête lorsque le véhicule s’immobilise.
Lors de la mise en route, le moteur électrique (moteur de trac-
tion) alimente le véhicule. À basse vitesse ou lors de la descente
d’une pente douce, le moteur à essence s’arrête et le moteur
électrique prend la relève.
■ Pendant la conduite normale
Le moteur à essence est utilisé le plus souvent. Le moteur élec-
trique (moteur de traction) charge la batterie hybride (batterie de
traction) au besoin.
■ Lors d’accélérations brusques
La puissance de la batterie hybride (batterie de traction) s’ajoute
à celle du moteur à essence par le biais du moteur électrique
(moteur de traction).
■ Lors du freinage (freinage à récupération d’énergie)
Le moteur électrique (moteur de traction) charge la batterie
hybride (batterie de traction).

30 1-1. Système hybride
PRIUS_D (OM47697D)

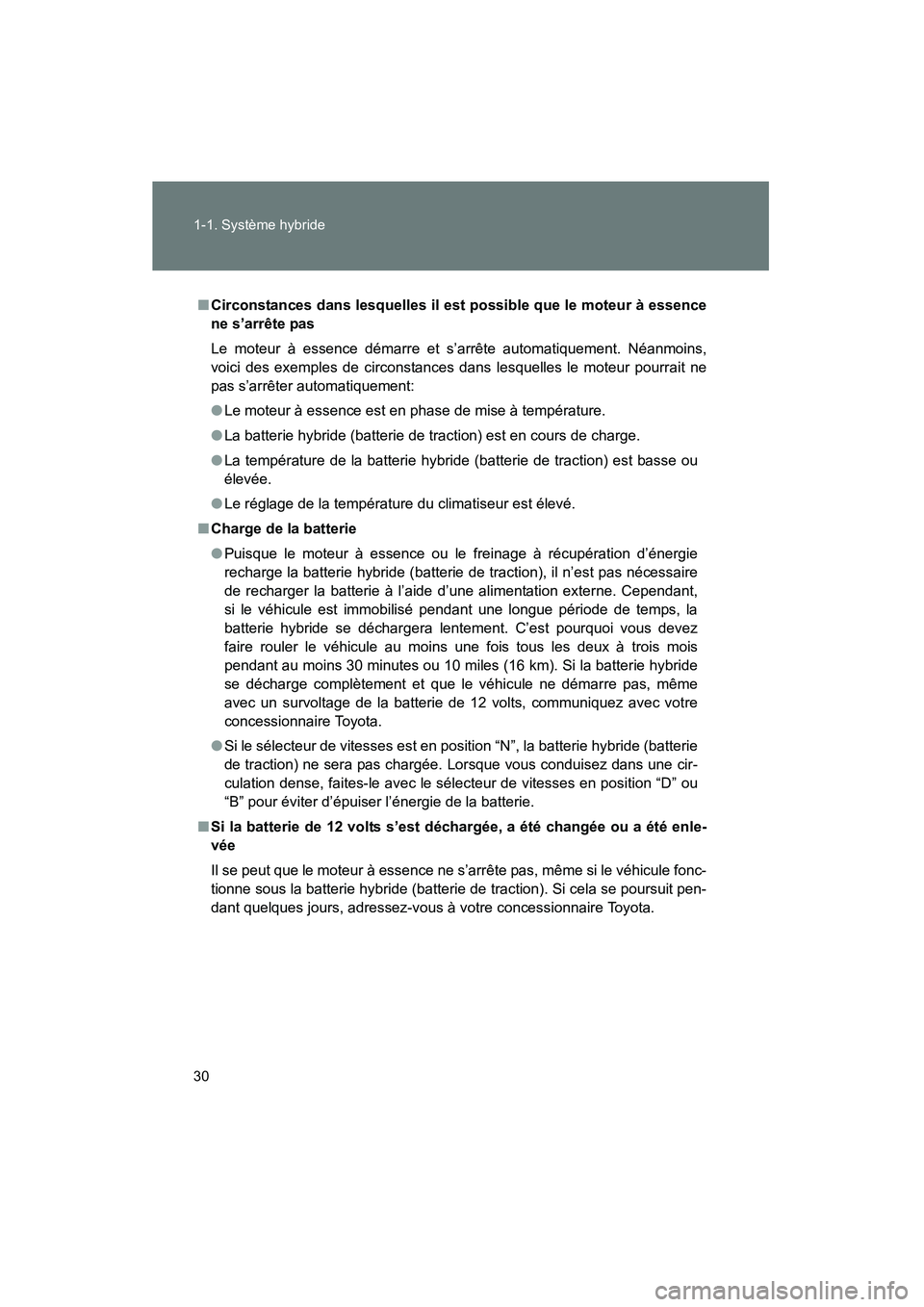

■Circonstances dans lesquelles il est possible que le moteur à essence
ne s’arrête pas
Le moteur à essence démarre et s’arrête automatiquement. Néanmoins,
voici des exemples de circonstances dans lesquelles le moteur pourrait ne
pas s’arrêter automatiquement:
● Le moteur à essence est en phase de mise à température.
● La batterie hybride (batterie de traction) est en cours de charge.
● La température de la batterie hybride (batterie de traction) est basse ou
élevée.
● Le réglage de la température du climatiseur est élevé.
■ Charge de la batterie
● Puisque le moteur à essence ou le freinage à récupération d’énergie
recharge la batterie hybride (batterie de traction), il n’est pas nécessaire
de recharger la batterie à l’aide d’une alimentation externe. Cependant,
si le véhicule est immobilisé pendant une longue période de temps, la
batterie hybride se déchargera lentement. C’est pourquoi vous devez
faire rouler le véhicule au moins une fois tous les deux à trois mois
pendant au moins 30 minutes ou 10 miles (16 km). Si la batterie hybride
se décharge complètement et que le véhicule ne démarre pas, même
avec un survoltage de la batterie de 12 volts, communiquez avec votre
concessionnaire Toyota.
● Si le sélecteur de vitesses est en position “N”, la batterie hybride (batterie
de traction) ne sera pas chargée. Lorsque vous conduisez dans une cir-
culation dense, faites-le avec le sélecteur de vitesses en position “D” ou
“B” pour éviter d’épuiser l’énergie de la batterie.
■ Si la batterie de 12 volts s’est déch argée, a été changée ou a été enle-
vée
Il se peut que le moteur à essence ne s’arrête pas, même si le véhicule fonc-
tionne sous la batterie hybride (batteri e de traction). Si cela se poursuit pen-
dant quelques jours, adressez-vous à votre concessionnaire Toyota.

31
1-1. Système hybride
1
Avant de conduire
PRIUS_D (OM47697D)
■

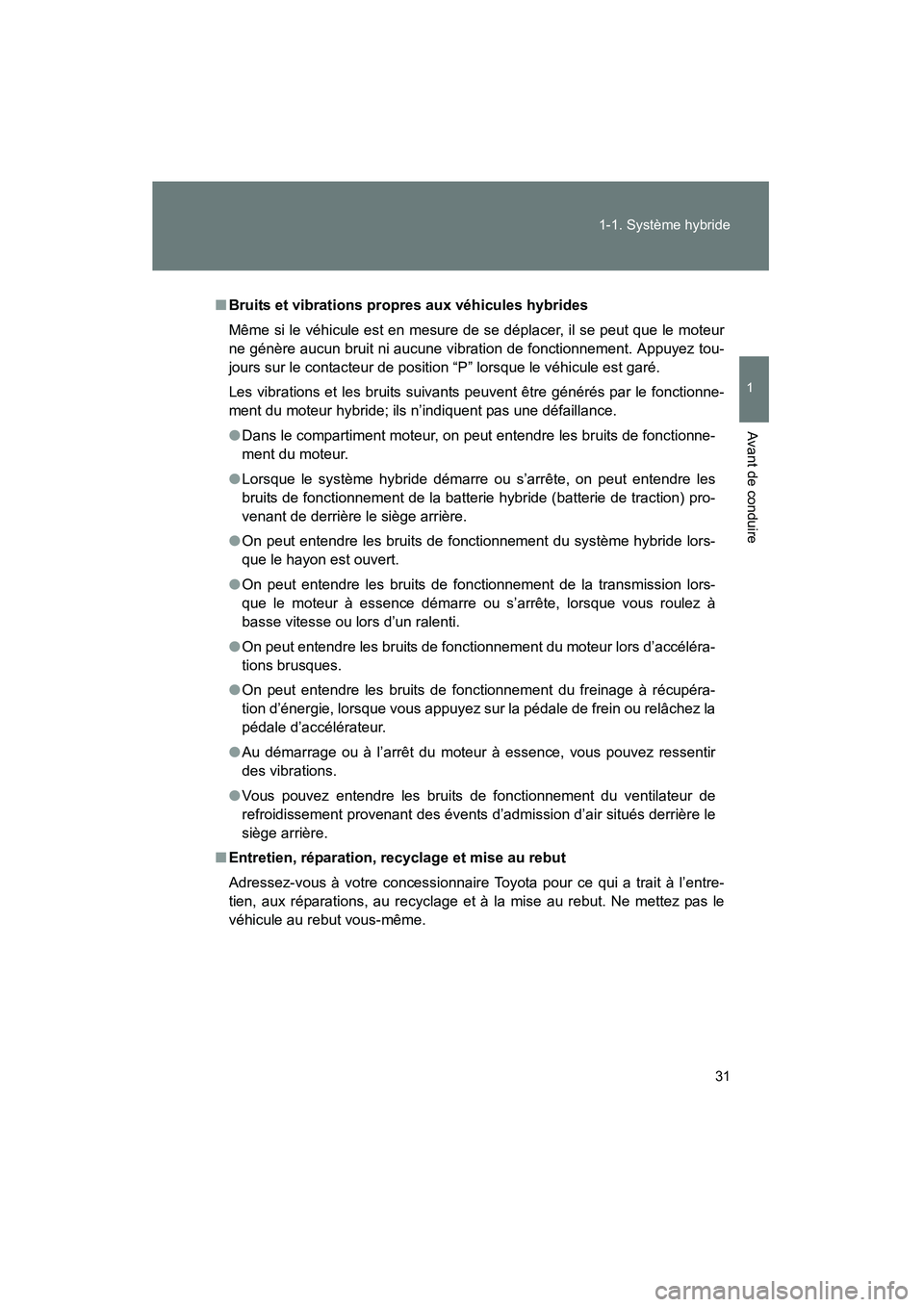

Bruits et vibrations propres aux véhicules hybrides
Même si le véhicule est en mesure de se déplacer, il se peut que le moteur
ne génère aucun bruit ni aucune vibration de fonctionnement. Appuyez tou-
jours sur le contacteur de position “P” lorsque le véhicule est garé.
Les vibrations et les bruits suivants peuvent être générés par le fonctionne-
ment du moteur hybride; ils n’indiquent pas une défaillance.
●Dans le compartiment moteur, on peut entendre les bruits de fonctionne-
ment du moteur.
● Lorsque le système hybride démarre ou s’arrête, on peut entendre les
bruits de fonctionnement de la batterie hybride (batterie de traction) pro-
venant de derrière le siège arrière.
● On peut entendre les bruits de fonctionnement du système hybride lors-
que le hayon est ouvert.
● On peut entendre les bruits de fonctionnement de la transmission lors-
que le moteur à essence démarre ou s’arrête, lorsque vous roulez à
basse vitesse ou lors d’un ralenti.
● On peut entendre les bruits de fonctionnement du moteur lors d’accéléra-
tions brusques.
● On peut entendre les bruits de fonctionnement du freinage à récupéra-
tion d’énergie, lorsque vous appuyez sur la pédale de frein ou relâchez la
pédale d’accélérateur.
● Au démarrage ou à l’arrêt du moteur à essence, vous pouvez ressentir
des vibrations.
● Vous pouvez entendre les bruits de fonctionnement du ventilateur de
refroidissement provenant des évents d’admission d’air situés derrière le
siège arrière.
■ Entretien, réparation, recyclage et mise au rebut
Adressez-vous à votre concessionnaire Toyota pour ce qui a trait à l’entre-
tien, aux réparations, au recyclage et à la mise au rebut. Ne mettez pas le
véhicule au rebut vous-même.

32 1-1. Système hybride
PRIUS_D (OM47697D)

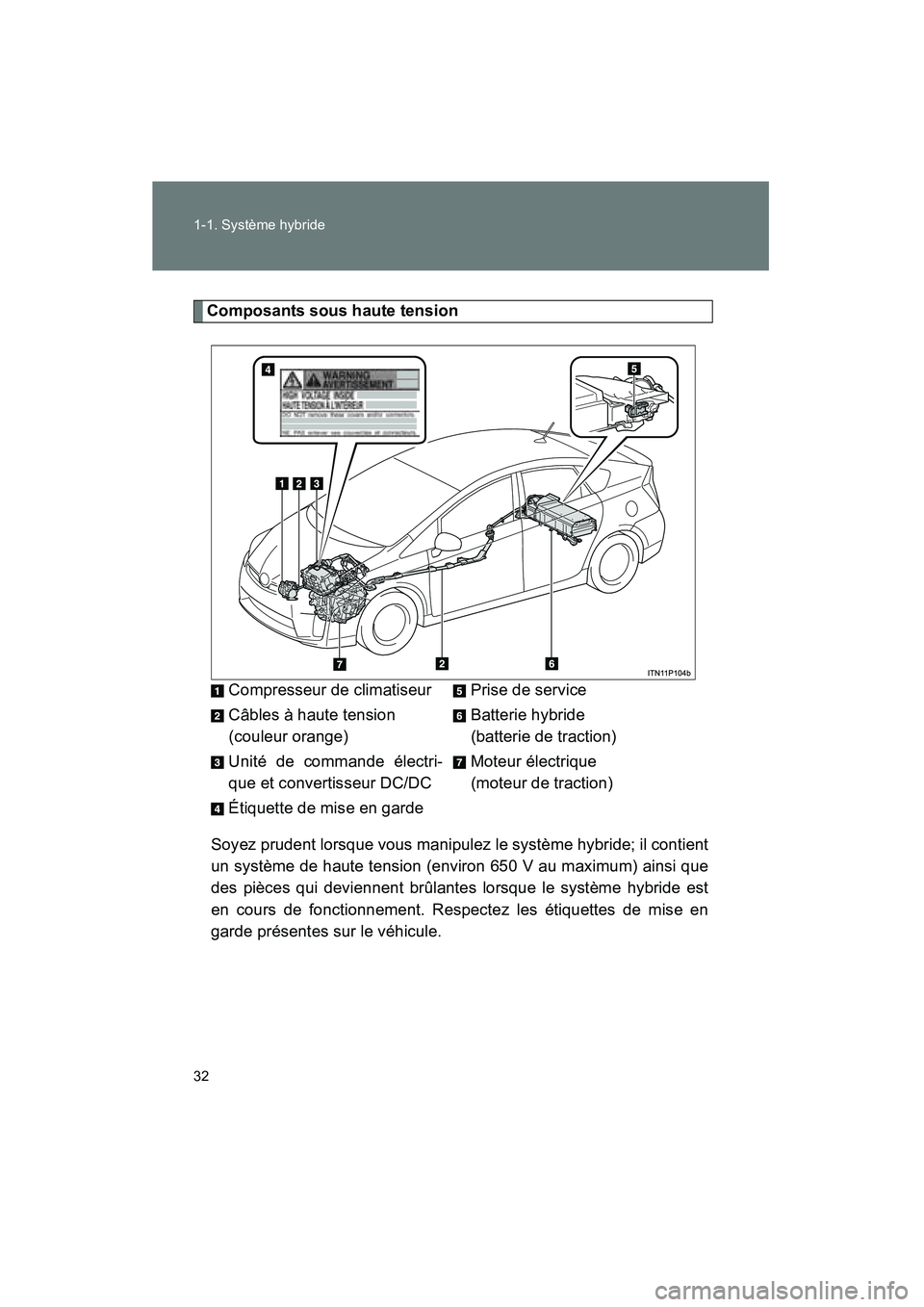

Composants sous haute tensionSoyez prudent lorsque vous manipulez le système hybride; il contient
un système de haute tension (environ 650 V au maximum) ainsi que
des pièces qui deviennent brûlantes lorsque le système hybride est
en cours de fonctionnement. Respectez les étiquettes de mise en
garde présentes sur le véhicule. Compresseur de climatiseur
Câbles à haute tension
(couleur orange)
Unité de commande électri-
que et convertisseur DC/DC
Étiquette de mise en garde
Prise de service
Batterie hybride
(batterie de traction)
Moteur électrique
(moteur de traction)

33
1-1. Système hybride
1
Avant de conduire
PRIUS_D (OM47697D)
■

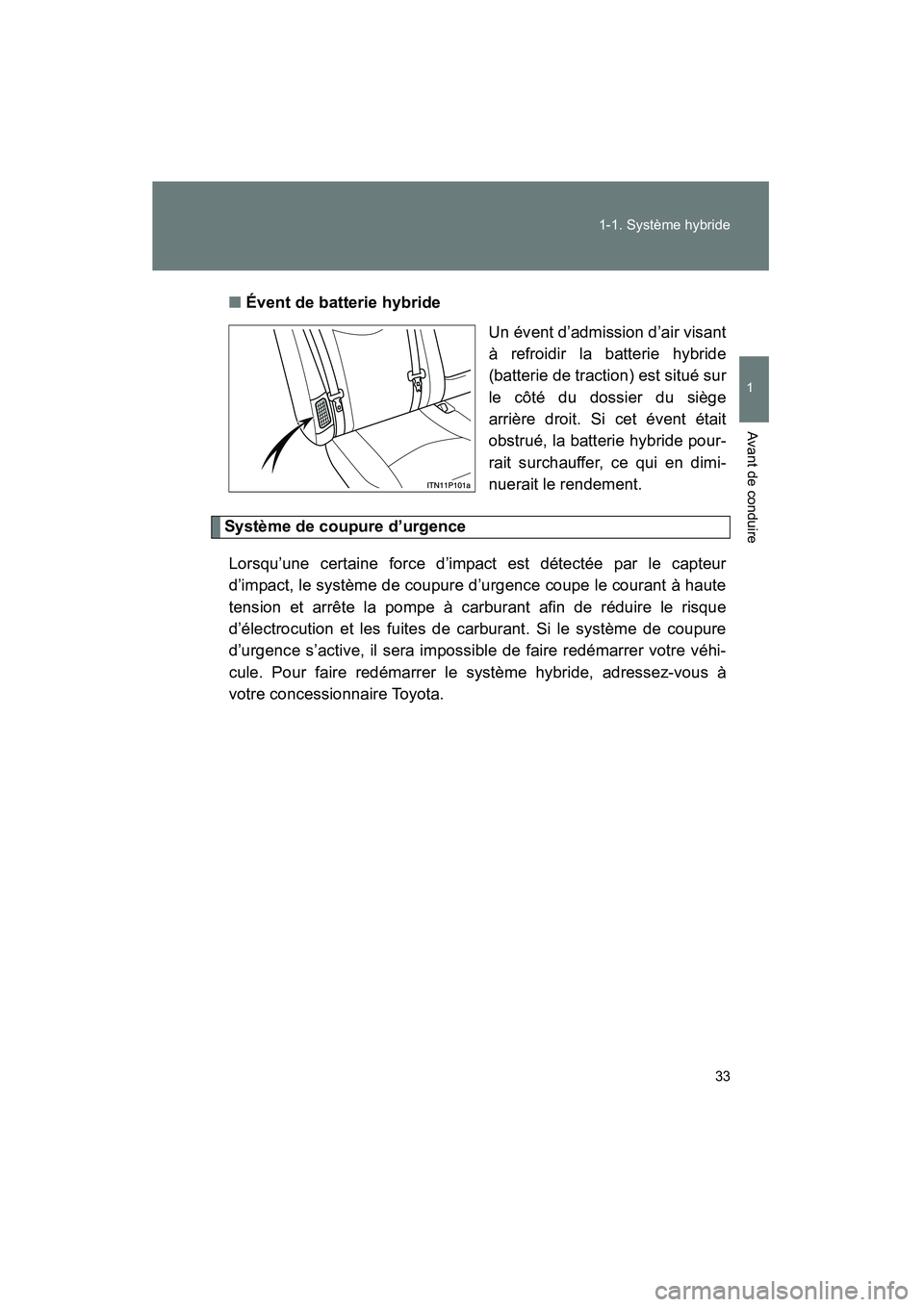

Évent de batterie hybride
Un évent d’admission d’air visant
à refroidir la batterie hybride
(batterie de traction) est situé sur
le côté du dossier du siège
arrière droit. Si cet évent était
obstrué, la batterie hybride pour-
rait surchauffer, ce qui en dimi-
nuerait le rendement.
Système de coupure d’urgence
Lorsqu’une certaine force d’impact est détectée par le capteur
d’impact, le système de coupure d’urgence coupe le courant à haute
tension et arrête la pompe à carburant afin de réduire le risque
d’électrocution et les fuites de carburant. Si le système de coupure
d’urgence s’active, il sera impossible de faire redémarrer votre véhi-
cule. Pour faire redémarrer le système hybride, adressez-vous à
votre concessionnaire Toyota.

34 1-1. Système hybride
PRIUS_D (OM47697D)

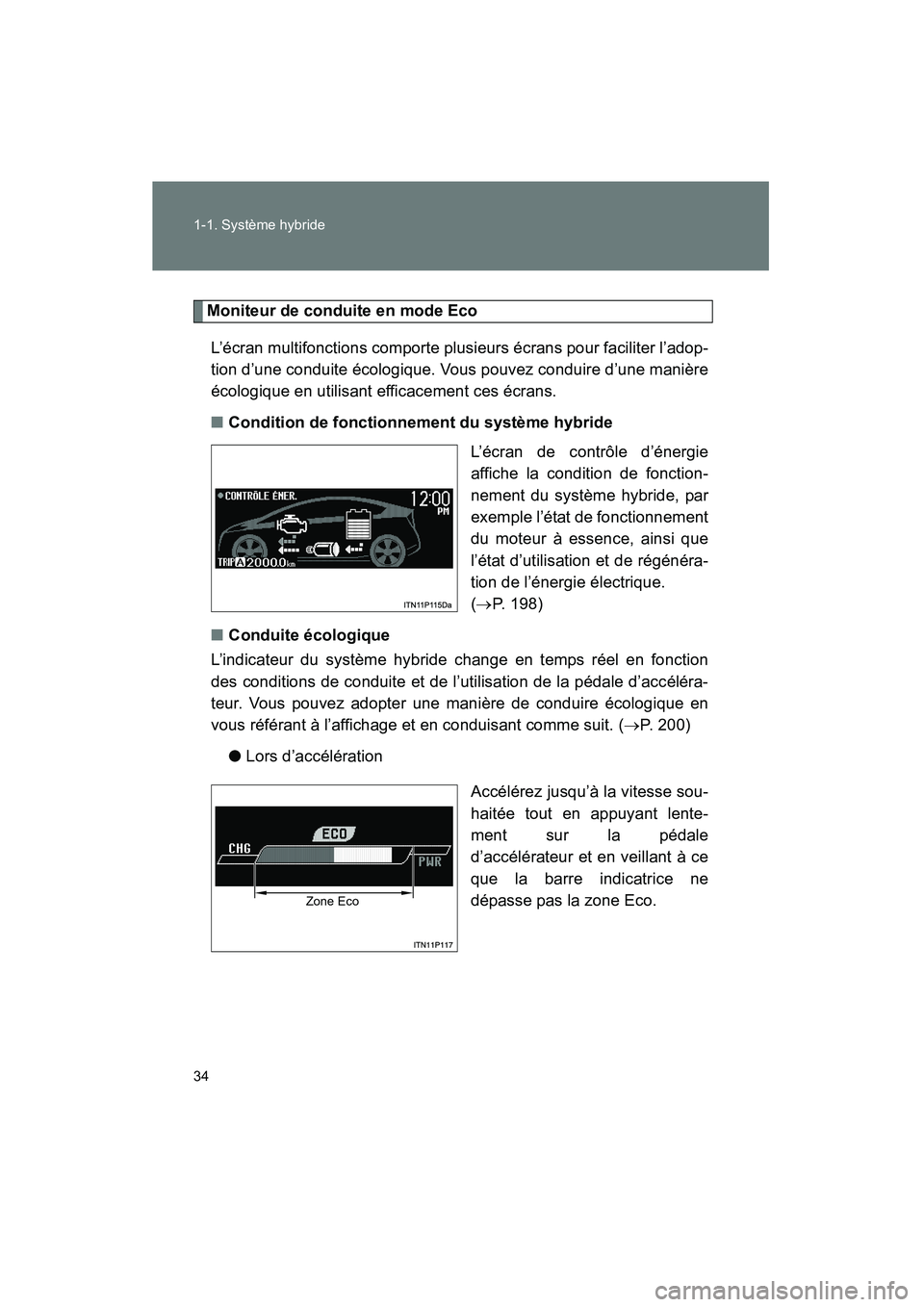

Moniteur de conduite en mode EcoL’écran multifonctions comporte plusieurs écrans pour faciliter l’adop-
tion d’une conduite écologique. Vous pouvez conduire d’une manière
écologique en utilisant efficacement ces écrans.
■ Condition de fonctionnement du système hybride
L’écran de contrôle d’énergie
affiche la condition de fonction-
nement du système hybride, par
exemple l’état de fonctionnement
du moteur à essence, ainsi que
l’état d’utilisation et de régénéra-
tion de l’énergie électrique.
(→P. 198)
■ Conduite écologique
L’indicateur du système hybride change en temps réel en fonction
des conditions de conduite et de l’utilisation de la pédale d’accéléra-
teur. Vous pouvez adopter une manière de conduire écologique en
vous référant à l’affichage et en conduisant comme suit. ( →P. 200)
● Lors d’accélération
Accélérez jusqu’à la vitesse sou-
haitée tout en appuyant lente-
ment sur la pédale
d’accélérateur et en veillant à ce
que la barre indicatrice ne
dépasse pas la zone Eco.
Zone Eco

35
1-1. Système hybride
1
Avant de conduire
PRIUS_D (OM47697D)
●

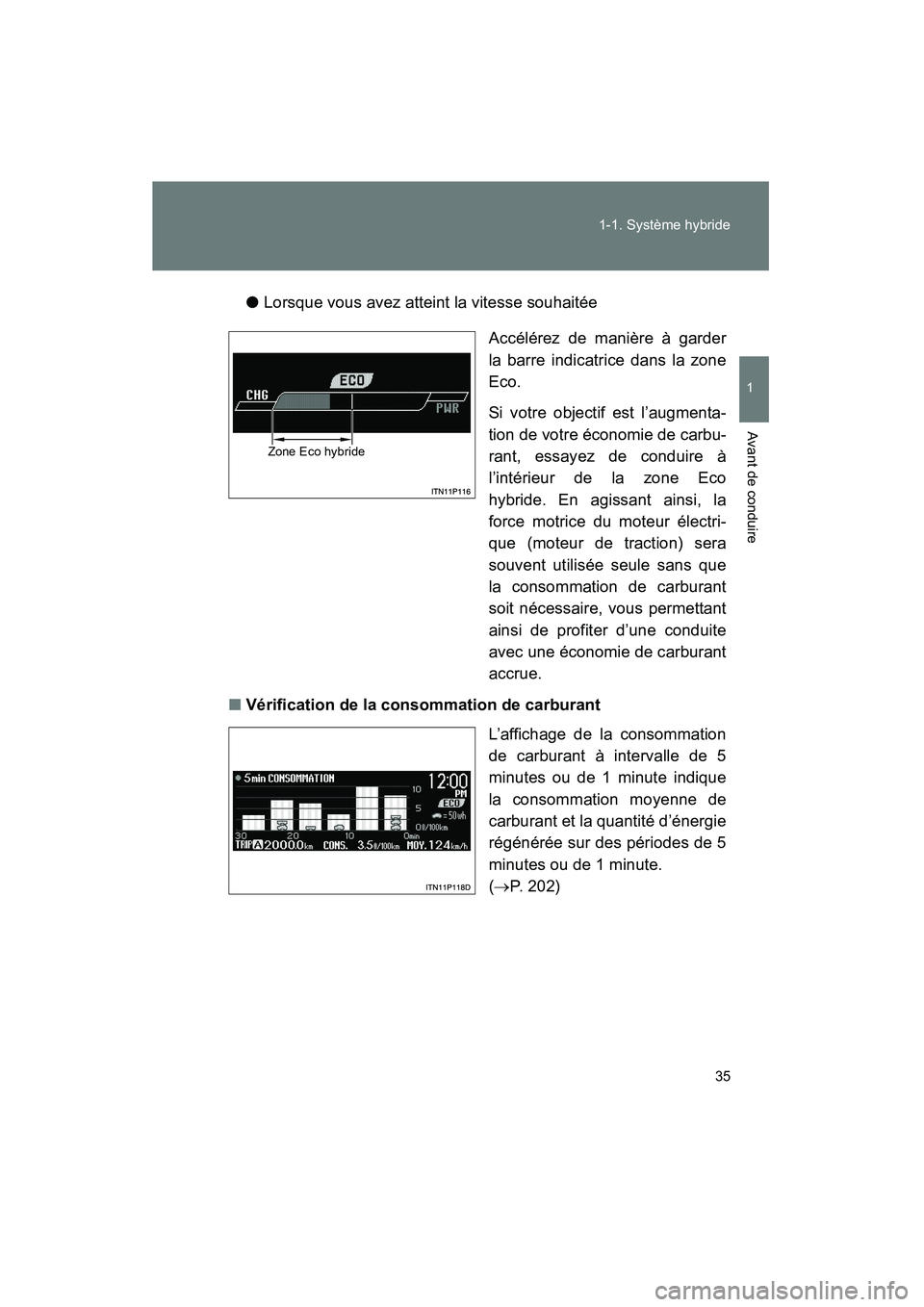

Lorsque vous avez atteint la vitesse souhaitée
Accélérez de manière à garder
la barre indicatrice dans la zone
Eco.
Si votre objectif est l’augmenta-
tion de votre économie de carbu-
rant, essayez de conduire à
l’intérieur de la zone Eco
hybride. En agissant ainsi, la
force motrice du moteur électri-
que (moteur de traction) sera
souvent utilisée seule sans que
la consommation de carburant
soit nécessaire, vous permettant
ainsi de profiter d’une conduite
avec une économie de carburant
accrue.
■ Vérification de la consommation de carburant
L’affichage de la consommation
de carburant à intervalle de 5
minutes ou de 1 minute indique
la consommation moyenne de
carburant et la quantité d’énergie
régénérée sur des périodes de 5
minutes ou de 1 minute.
(→P. 202)
Zone Eco hybride

36 1-1. Système hybride
PRIUS_D (OM47697D)L’affichage des antécédents de
consommation de carburant pré-
sente un historique de la con-
sommation moyenne de
carburant par tranches, selon les
enregistrements des compteurs
journaliers A et B. Chaque tran-
che représente la période entre
chaque remise à zéro du comp-
teur journalier. (
→P. 205)
Un enregistrement de la
meilleure consommation est
également conservé sur cet
écran. L’enregistrement de la
meilleure consommation est mis
à jour chaque fois qu’un enregis-
trement plus élevé est obtenu.

37
1-1. Système hybride
1
Avant de conduire
PRIUS_D (OM47697D)

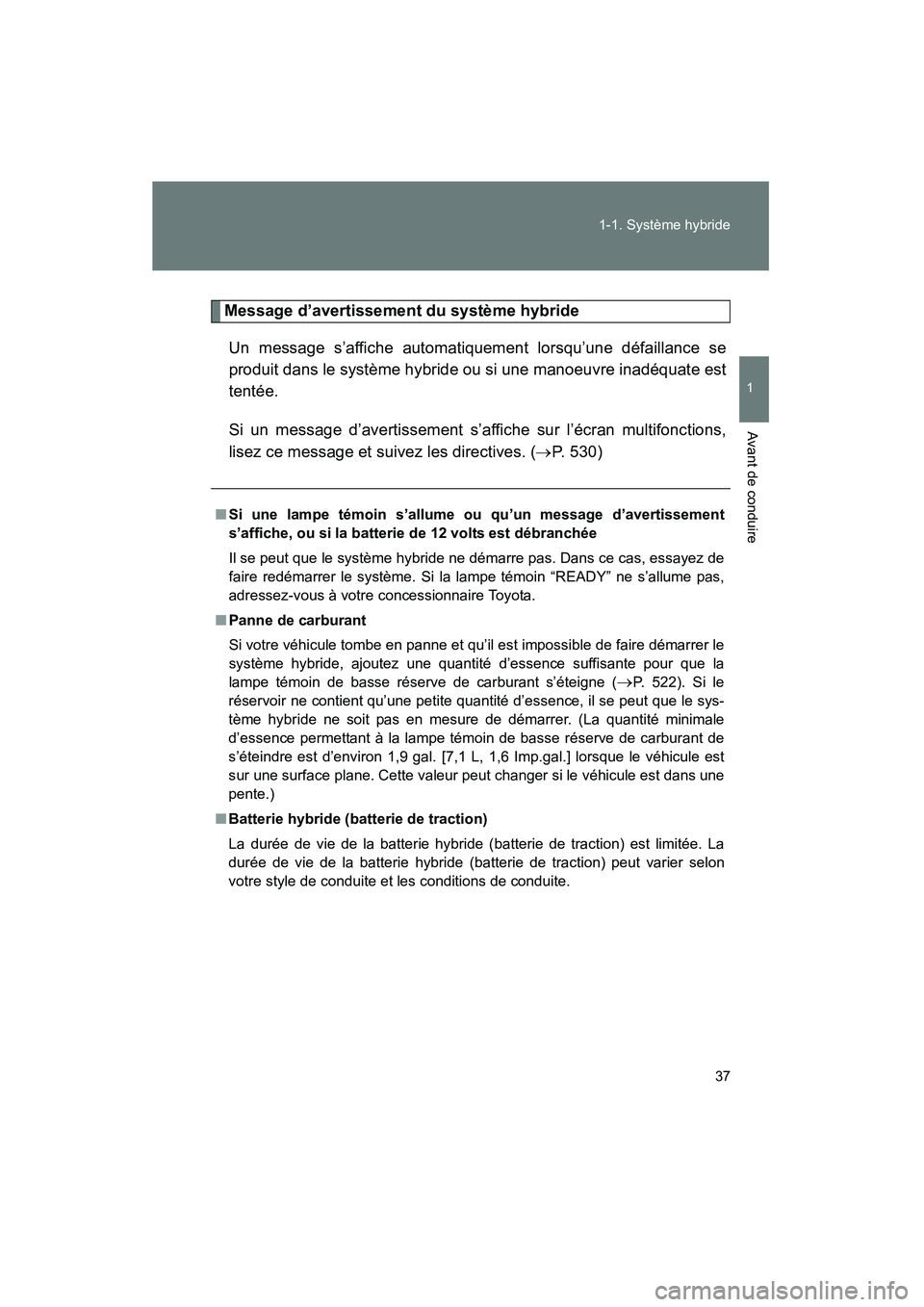

Message d’avertissement du système hybride
Un message s’affiche automatiquement lorsqu’une défaillance se
produit dans le système hybride ou si une manoeuvre inadéquate est
tentée.
Si un message d’avertissement s’affiche sur l’écran multifonctions,
lisez ce message et suivez les directives. ( →P. 530)
■Si une lampe témoin s’allume ou qu’un message d’avertissement
s’affiche, ou si la batterie de 12 volts est débranchée
Il se peut que le système hybride ne démarre pas. Dans ce cas, essayez de
faire redémarrer le système. Si la lampe témoin “READY” ne s’allume pas,
adressez-vous à votre concessionnaire Toyota.
■ Panne de carburant
Si votre véhicule tombe en panne et qu’il est impossible de faire démarrer le
système hybride, ajoutez une quantité d’essence suffisante pour que la
lampe témoin de basse réserve de carburant s’éteigne (
→P. 522). Si le
réservoir ne contient qu’une petite quantité d’essence, il se peut que le sys-
tème hybride ne soit pas en mesure de démarrer. (La quantité minimale
d’essence permettant à la lampe témoin de basse réserve de carburant de
s’éteindre est d’environ 1,9 gal. [7,1 L, 1,6 Imp.gal.] lorsque le véhicule est
sur une surface plane. Cette valeur peut changer si le véhicule est dans une
pente.)
■ Batterie hybride (batterie de traction)
La durée de vie de la batterie hybride (batterie de traction) est limitée. La
durée de vie de la batterie hybride (bat terie de traction) peut varier selon
votre style de conduite et les conditions de conduite.

38 1-1. Système hybride
PRIUS_D (OM47697D)

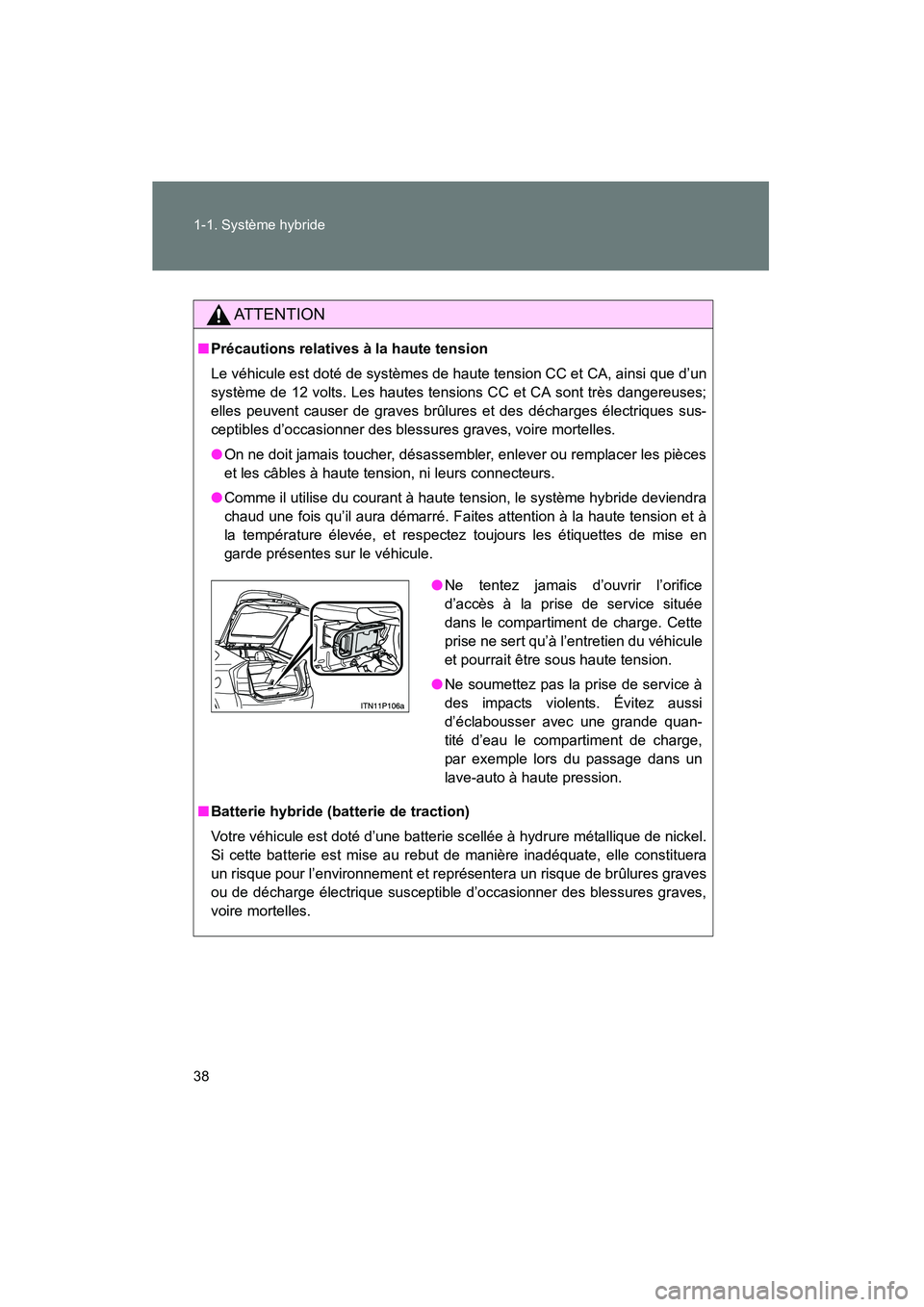

AT T E N T I O N
■Précautions relatives à la haute tension
Le véhicule est doté de systèmes de haute tension CC et CA, ainsi que d’un
système de 12 volts. Les hautes tensions CC et CA sont très dangereuses;
elles peuvent causer de graves brûlures et des décharges électriques sus-
ceptibles d’occasionner des blessures graves, voire mortelles.
● On ne doit jamais toucher, désassembler, enlever ou remplacer les pièces
et les câbles à haute tension, ni leurs connecteurs.
● Comme il utilise du courant à haute tension, le système hybride deviendra
chaud une fois qu’il aura démarré. Faites attention à la haute tension et à
la température élevée, et respectez toujours les étiquettes de mise en
garde présentes sur le véhicule.
■ Batterie hybride (batterie de traction)
Votre véhicule est doté d’une batterie scellée à hydrure métallique de nickel.
Si cette batterie est mise au rebut de manière inadéquate, elle constituera
un risque pour l’environnement et représentera un risque de brûlures graves
ou de décharge électrique susceptible d’occasionner des blessures graves,
voire mortelles.
● Ne tentez jamais d’ouvrir l’orifice
d’accès à la prise de service située
dans le compartiment de charge. Cette
prise ne sert qu’à l’entretien du véhicule
et pourrait être sous haute tension.
● Ne soumettez pas la prise de service à
des impacts violents. Évitez aussi
d’éclabousser avec une grande quan-
tité d’eau le compartiment de charge,
par exemple lors du passage dans un
lave-auto à haute pression.
