TOYOTA PRIUS 2015 Bruksanvisningar (in Swedish)

3614-5. Använda förarstödssystemen
4
Körning
OM47A31SE

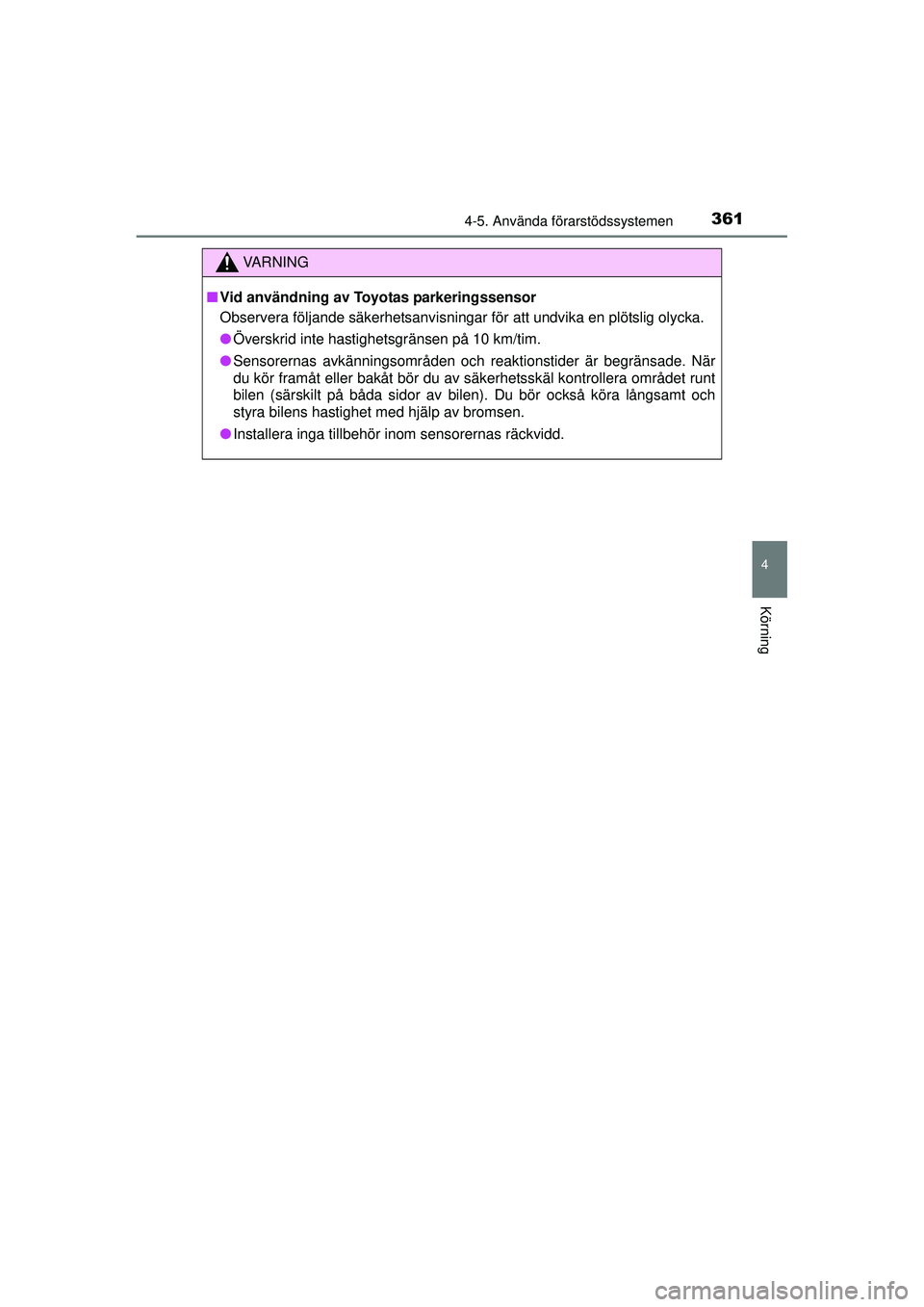

VA R N I N G
■Vid användning av Toyotas parkeringssensor
Observera följande säkerhetsanvisningar för att undvika en plötslig olycka.
● Överskrid inte hastighetsgränsen på 10 km/tim.
● Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
● Installera inga tillbehör inom sensorernas räckvidd.
OM47A31SE.book Page 361 Frid ay, January 22, 2016 8:14 PM

3624-5. Använda förarstödssystemen
OM47A31SE
VA R N I N G

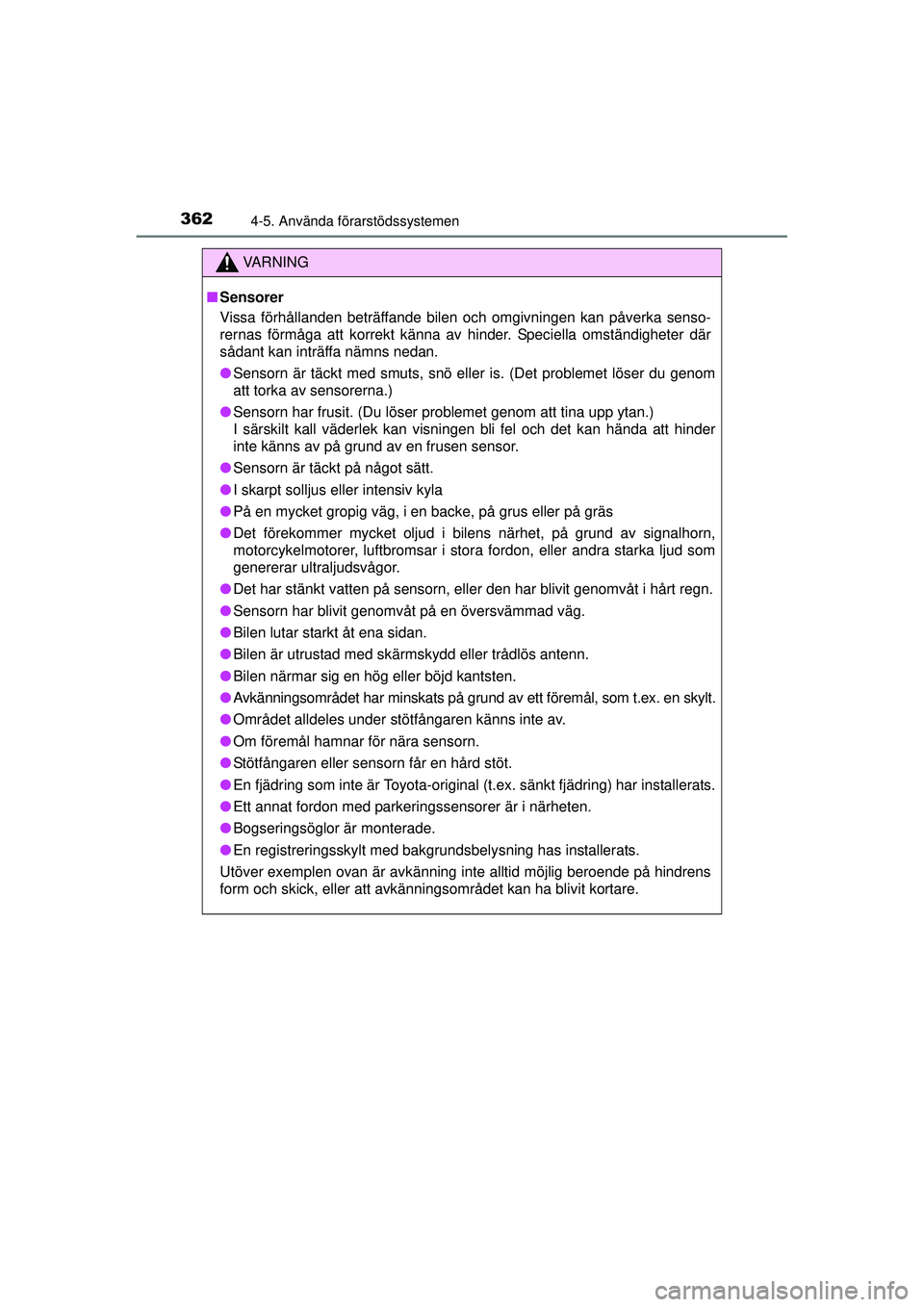

■Sensorer
Vissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
● Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
● Sensorn har frusit. (Du löser problemet genom att tina upp ytan.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att hinder
inte känns av på grund av en frusen sensor.
● Sensorn är täckt på något sätt.
● I skarpt solljus eller intensiv kyla
● På en mycket gropig väg, i en backe, på grus eller på gräs
● Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
● Det har stänkt vatten på sensorn, eller den har blivit genomvåt\
i hårt regn.
● Sensorn har blivit genomvåt på en översvämmad väg.
● Bilen lutar starkt åt ena sidan.
● Bilen är utrustad med skärmskydd eller trådlös antenn.
● Bilen närmar sig en hög eller böjd kantsten.
● Avkänningsområdet har minskats på grund av ett föremål, som t.ex. en skylt.
● Området alldeles under stötfångaren känns inte av.
● Om föremål hamnar för nära sensorn.
● Stötfångaren eller sensorn får en hård stöt.
● En fjädring som inte är Toyota-original (t.ex. sänkt fjädring) har installerats.
● Ett annat fordon med parkeringssensorer är i närheten.
● Bogseringsöglor är monterade.
● En registreringsskylt med bakgrundsbelysning has installerats.
Utöver exemplen ovan är avkänning inte alltid möjlig beroende på hindrens
form och skick, eller att avkänningsområdet kan ha blivit kortare.
OM47A31SE.book Page 362 Frid ay, January 22, 2016 8:14 PM

3634-5. Använda förarstödssystemen
4
Körning
OM47A31SE
VA R N I N G

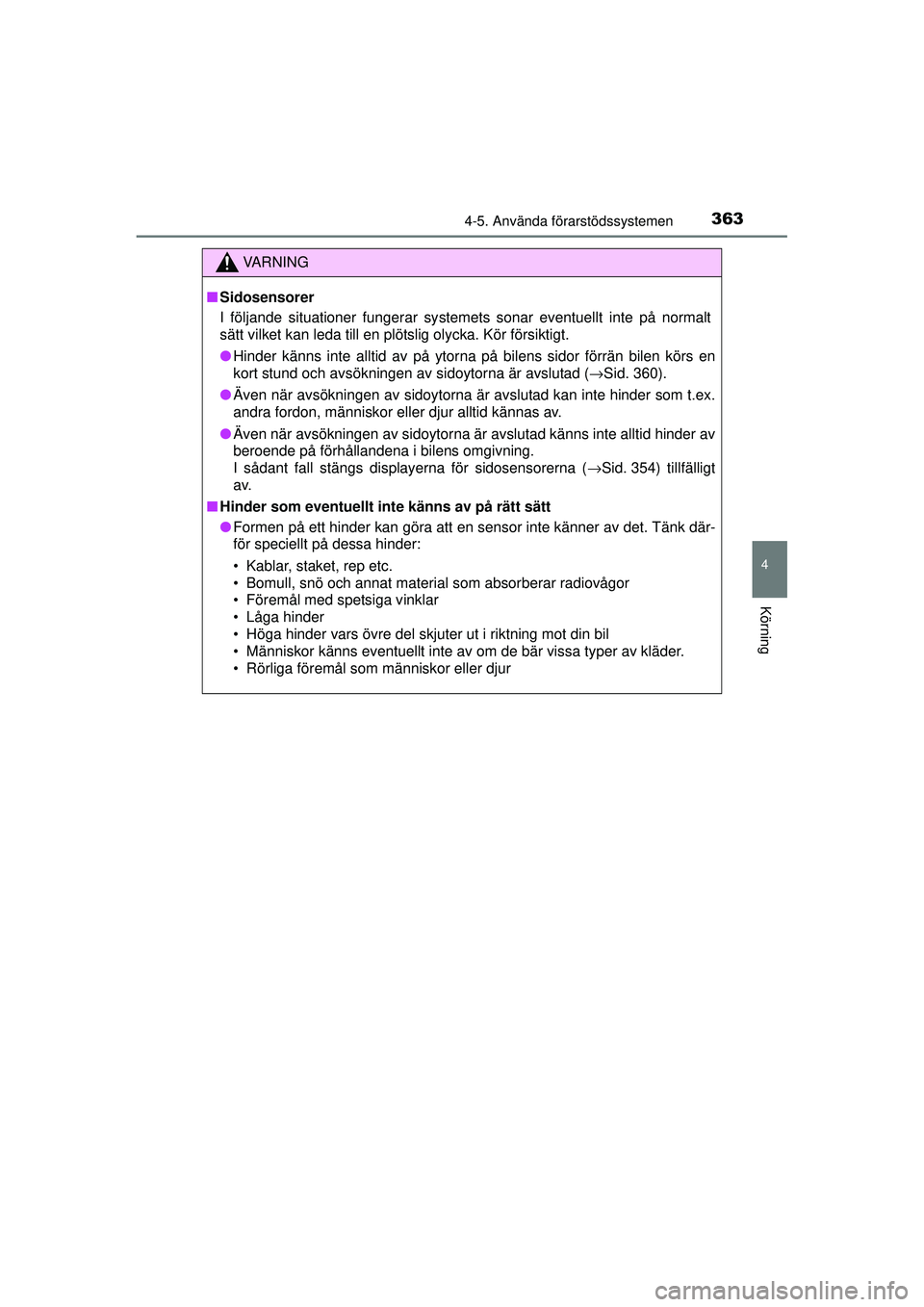

■Sidosensorer
I följande situationer fungerar systemets sonar eventuellt inte på normalt
sätt vilket kan leda till en plötslig olycka. Kör försiktigt.
● Hinder känns inte alltid av på ytorna på bilens sidor förrän bilen körs en
kort stund och avsökningen av sidoytorna är avslutad ( →Sid. 360).
● Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex.
andra fordon, människor eller djur alltid kännas av.
● Även när avsökningen av sidoytorna är avslutad känns inte alltid hinder av
beroende på förhållandena i bilens omgivning.
I sådant fall stängs displayerna för sidosensorerna ( →Sid. 354) tillfälligt
av.
■ Hinder som eventuellt inte känns av på rätt sätt
● Formen på ett hinder kan göra att en sensor inte känner av det. Tänk där-
för speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som absorberar radiovågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
• Rörliga föremål som människor eller djur
OM47A31SE.book Page 363 Frid ay, January 22, 2016 8:14 PM

3644-5. Använda förarstödssystemen
OM47A31SE
OBSERVERA

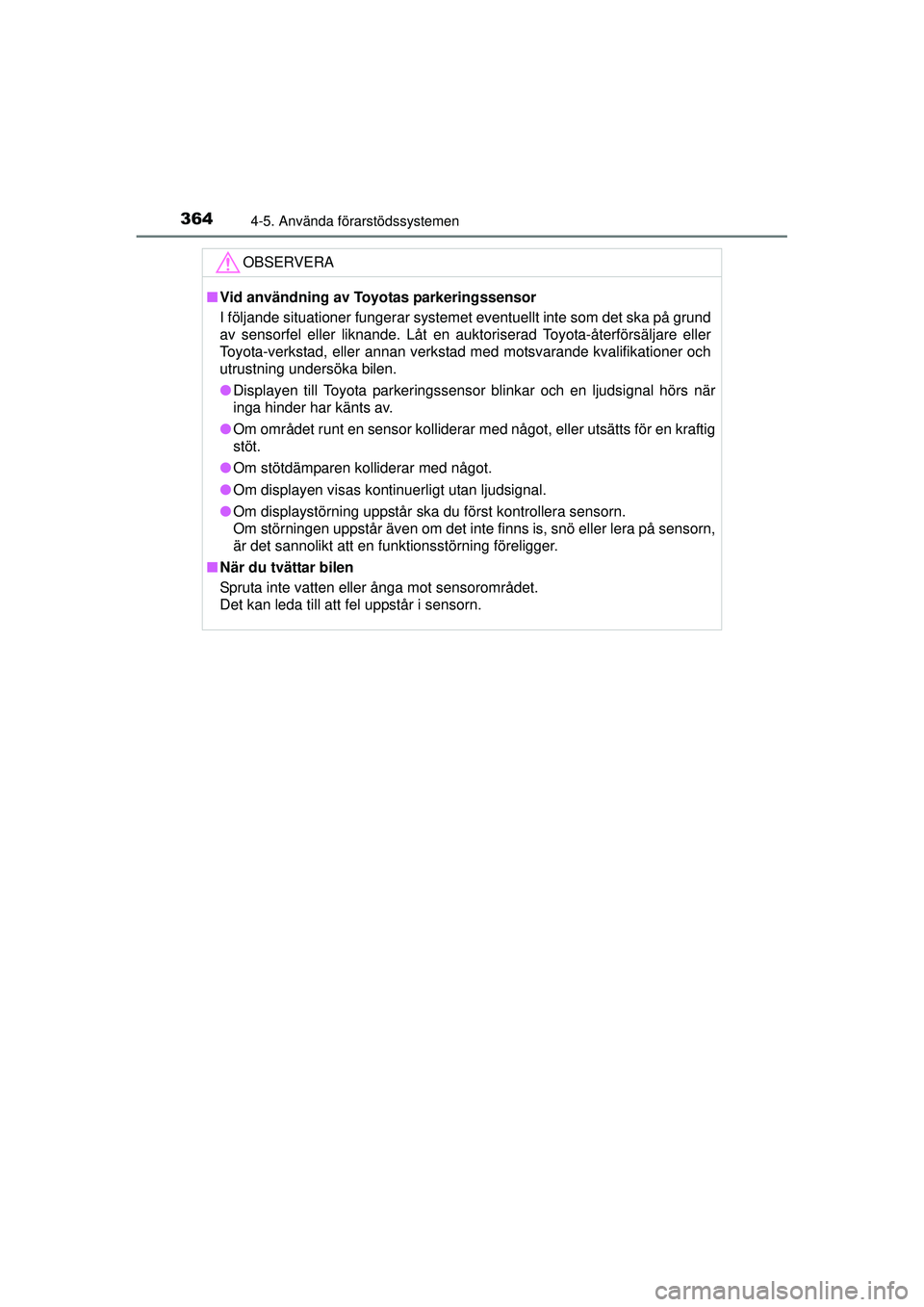

■Vid användning av Toyotas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning undersöka bilen.
● Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
● Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
● Om stötdämparen kolliderar med något.
● Om displayen visas kontinuerligt utan ljudsignal.
● Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
■ När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM47A31SE.book Page 364 Frid ay, January 22, 2016 8:14 PM

365
4
4-5. Använda förarstödssystemen
Körning
OM47A31SE

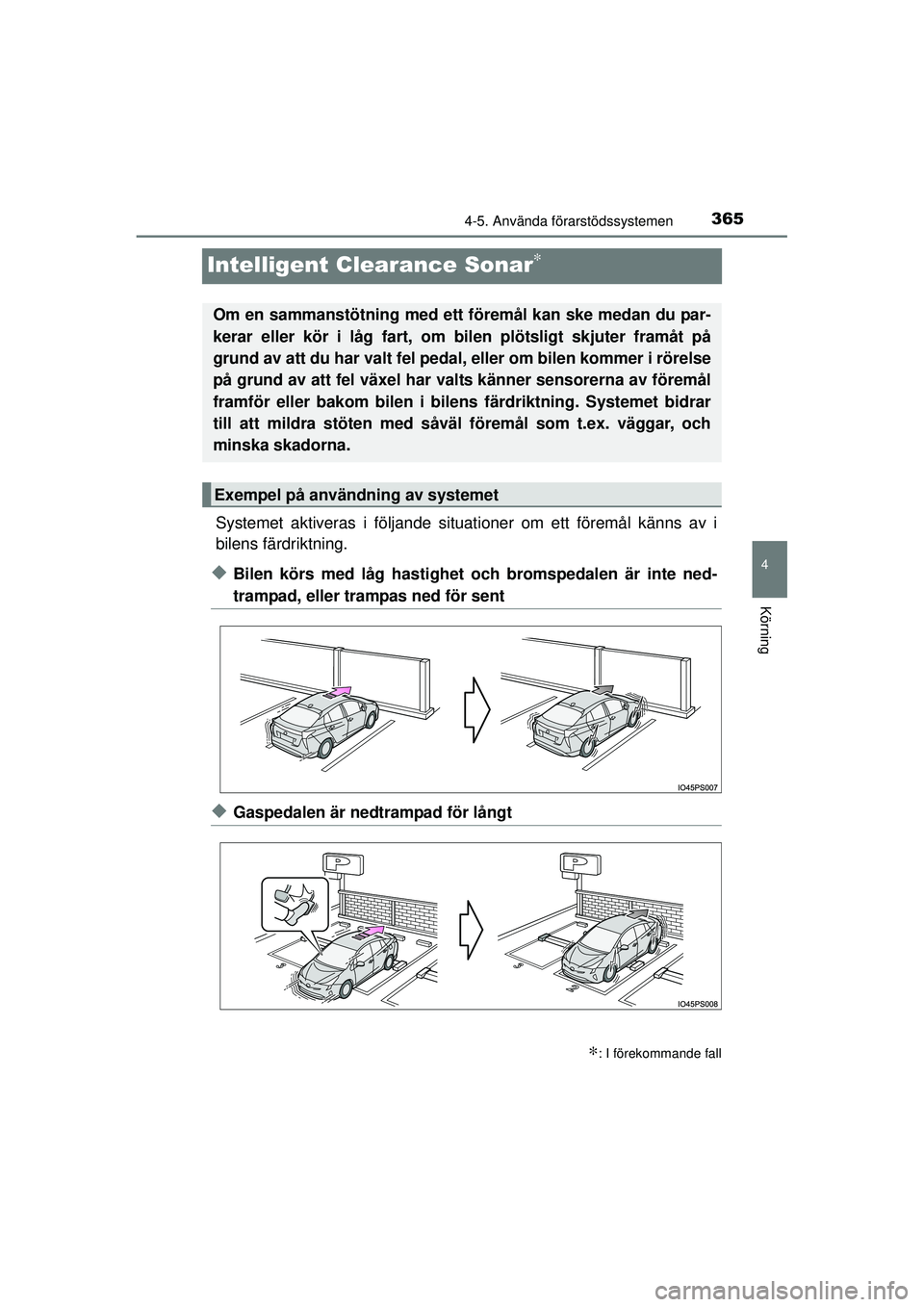

Intelligent Clearance Sonar∗
Systemet aktiveras i följande situationer om ett föremål känns av i
bilens färdriktning.
◆Bilen körs med låg hastighet oc h bromspedalen är inte ned-
trampad, eller trampas ned för sent
◆Gaspedalen är nedtrampad för långt
∗: I förekommande fall
Om en sammanstötning med ett föremål kan ske medan du par-
kerar eller kör i låg fart, om bilen plötsligt skjuter framåt på
grund av att du har valt fel pedal, eller om bilen kommer i rörelse
på grund av att fel väx el har valts känner sensorerna av föremål
framför eller bakom bilen i bilens färdriktning. Systemet bidrar
till att mildra stöten med såväl föremål som t.ex. väggar, och
minska skadorna.
Exempel på användning av systemet
OM47A31SE.book Page 365 Frid ay, January 22, 2016 8:14 PM

3664-5. Använda förarstödssystemen
OM47A31SE

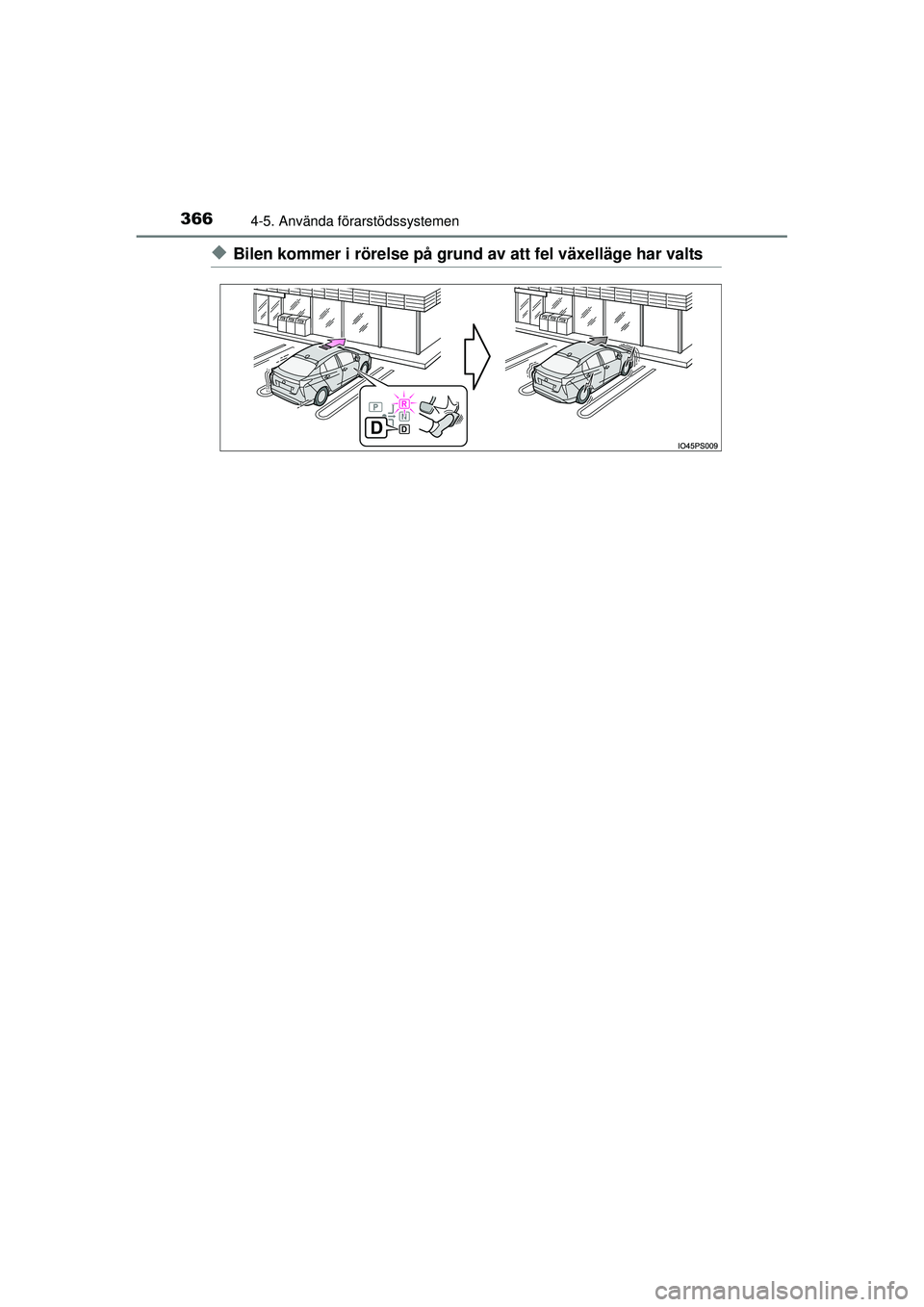

◆Bilen kommer i rörelse på grund av att fel växelläge har valts
OM47A31SE.book Page 366 Friday, January 22, 2016 8:14 PM

3674-5. Använda förarstödssystemen
4
Körning
OM47A31SE

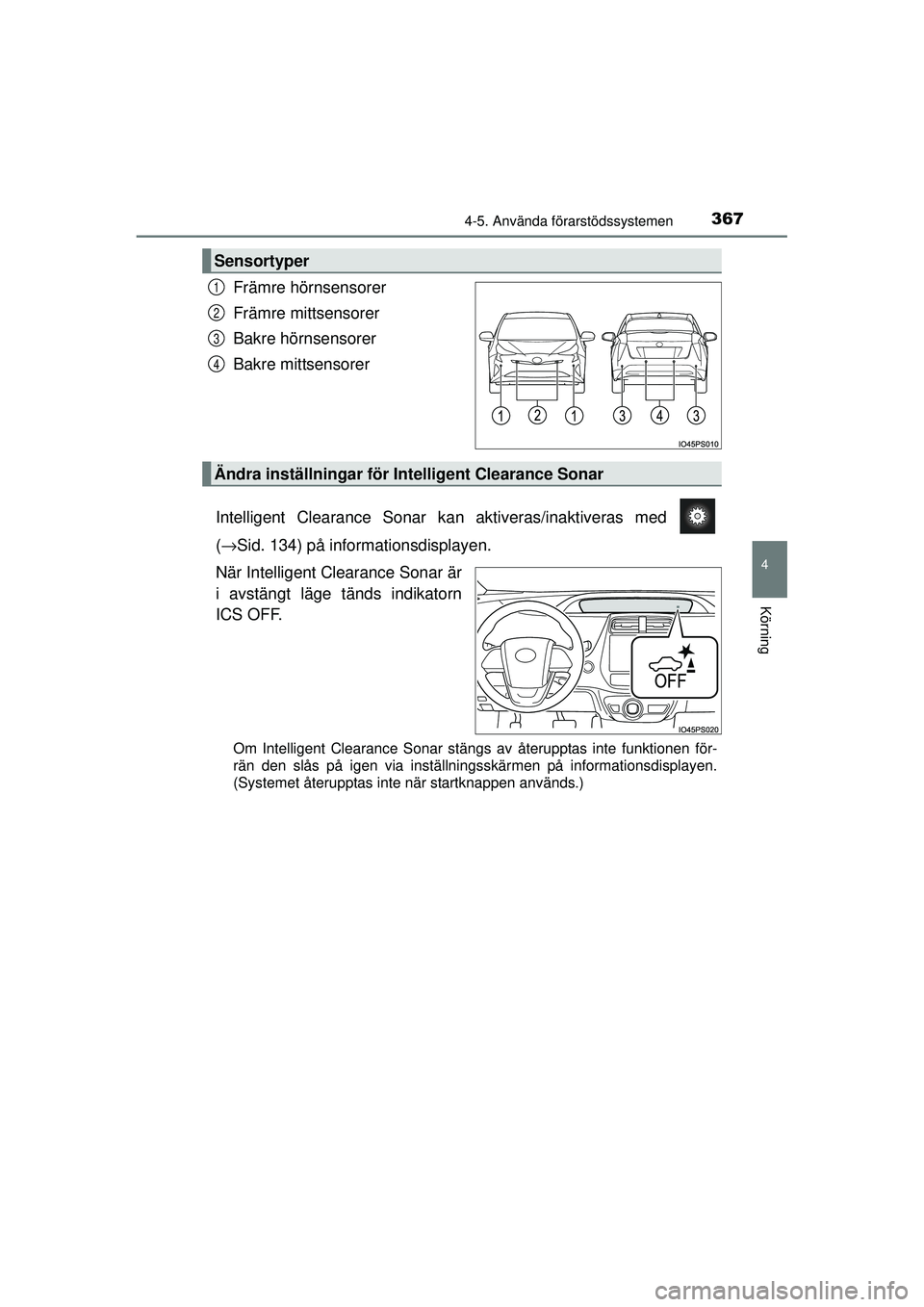

Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Intelligent Clearance Sonar kan aktiveras/inaktiveras med
( → Sid. 134) på informationsdisplayen.
När Intelligent Clearance Sonar är
i avstängt läge tänds indikatorn
ICS OFF.
Om Intelligent Clearance Sonar stängs av återupptas inte funktionen för-
rän den slås på igen via inställningsskärmen på inform\
ationsdisplayen.
(Systemet återupptas inte när startknappen används.)
Sensortyper
1
2
3
4
Ändra inställningar för Intelligent Clearance Sonar
OM47A31SE.book Page 367 Frid ay, January 22, 2016 8:14 PM

3684-5. Använda förarstödssystemen
OM47A31SE

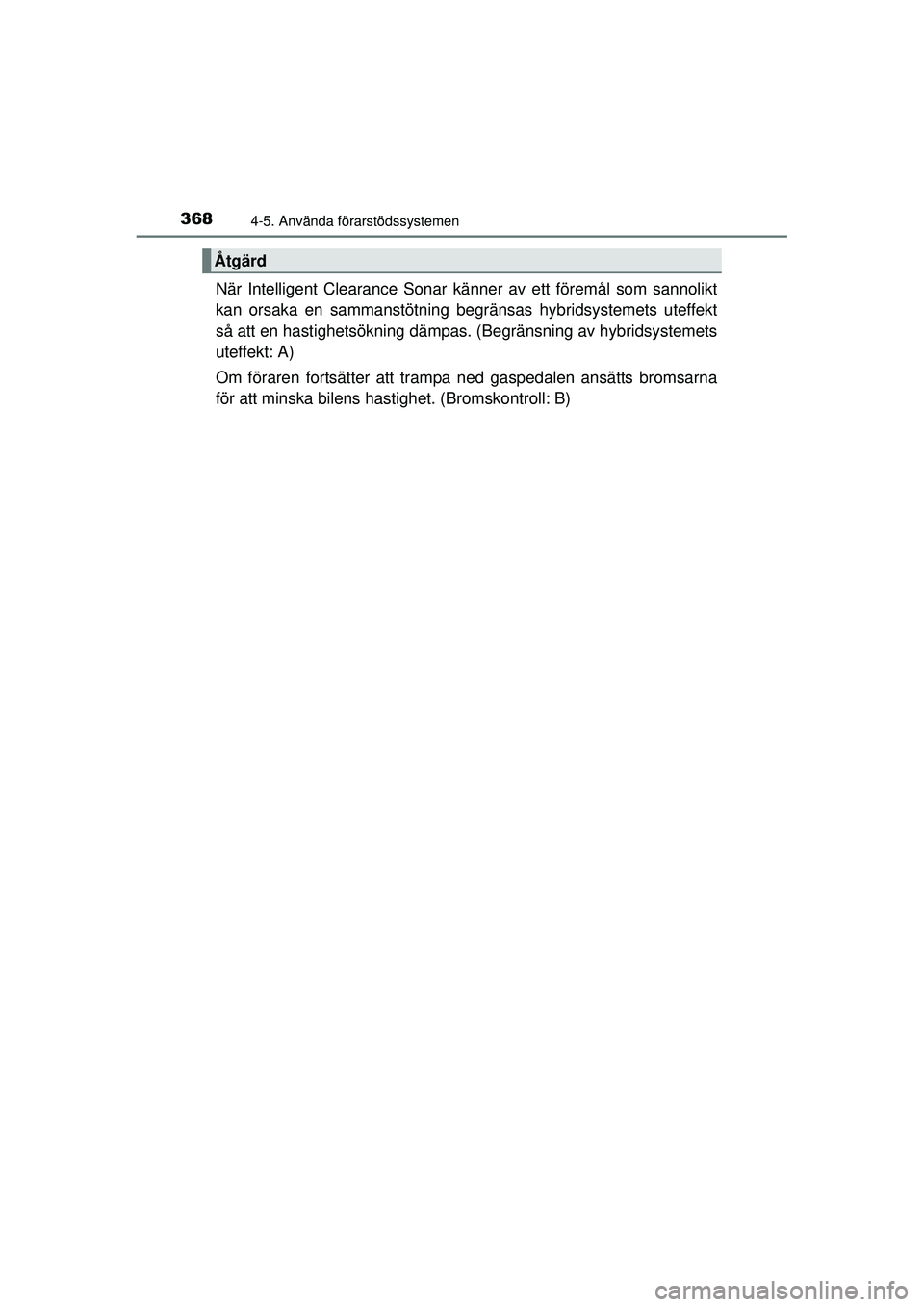

När Intelligent Clearance Sonar känner av ett föremål som sannolikt
kan orsaka en sammanstötning begränsas hybridsystemets uteffekt
så att en hastighetsökning dämpas. (Begränsning av hybridsystemets
uteffekt: A)
Om föraren fortsätter att trampa ned gaspedalen ansätts bromsarna
för att minska bilens hastighet. (Bromskontroll: B)
Åtgärd
OM47A31SE.book Page 368 Friday, January 22, 2016 8:14 PM

3694-5. Använda förarstödssystemen
4
Körning
OM47A31SE
NED
NED
UPP
PÅ
Avstängd
PÅ
Avstängd
PÅ
Avstängd
Gaspedal
Bromspedal
Hybridsystemets uteffekt
Bromskraft Kontrollen börjar
Kollision är möjlig
Kollision är sannolik1
2
3
4
5
6
7
OM47A31SE.book Page 369 Frid
ay, January 22, 2016 8:14 PM

3704-5. Använda förarstödssystemen
OM47A31SE■

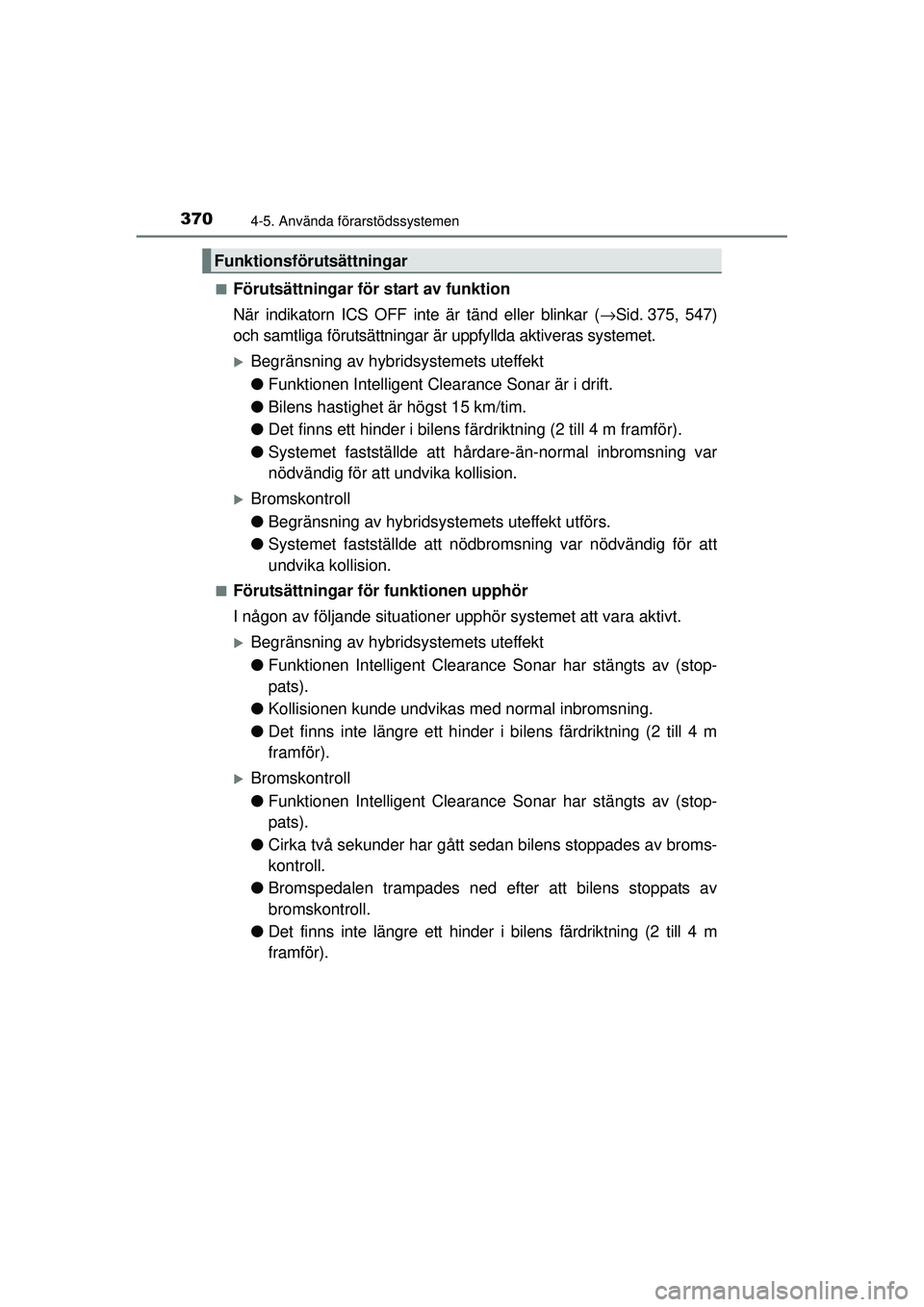

Förutsättningar för start av funktion
När indikatorn ICS OFF inte
är tänd eller blinkar (→Sid. 375, 547)
och samtliga förutsättningar är uppfyllda aktiveras systemet.
XBegränsning av hybrid systemets uteffekt
● Funktionen Intelligent Clea rance Sonar är i drift.
● Bilens hastighet är högst 15 km/tim.
● Det finns ett hinder i bilens fä rdriktning (2 till 4 m framför).
● Systemet fastställde att hårdare-än-normal inbromsning var
nödvändig för att undvika kollision.
XBromskontroll
●Begränsning av hybridsyst emets uteffekt utförs.
● Systemet fastställde att nödbromsning var nödvändig för att
undvika kollision.
■Förutsättningar för funktionen upphör
I någon av följande situationer upphör systemet att vara aktivt.
XBegränsning av hybrid systemets uteffekt
● Funktionen Intelligent Clearance Sonar har stängts av (stop-
pats).
● Kollisionen kunde undvikas med normal inbromsning.
● Det finns inte längre ett hinder i bilens färdriktning (2 till 4 m
framför).
XBromskontroll
●Funktionen Intelligent Clearance Sonar har stängts av (stop-
pats).
● Cirka två sekunder har gått sedan bilens stoppades av broms-
kontroll.
● Bromspedalen trampades ned efter att bilens stoppats av
bromskontroll.
● Det finns inte längre ett hinder i bilens färdriktning (2 till 4 m
framför).
Funktionsförutsättningar
OM47A31SE.book Page 370 Frid ay, January 22, 2016 8:14 PM
