TOYOTA PRIUS 2015 Bruksanvisningar (in Swedish)

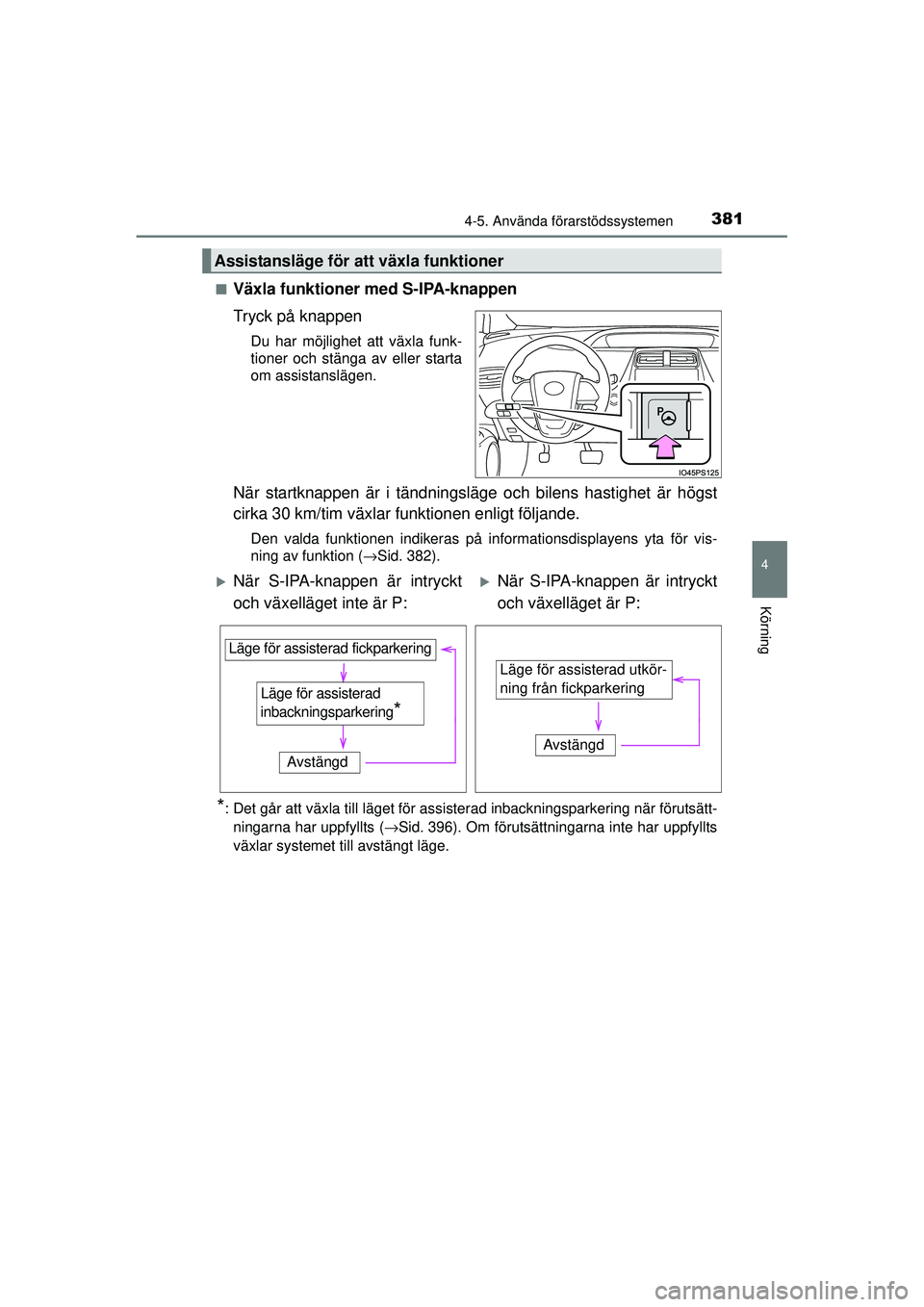

3814-5. Använda förarstödssystemen
4
Körning
OM47A31SE■
Växla funktioner med S-IPA-knappen
Tryck på knappen
Du har möjlighet att växla funk-
tioner och stänga av eller starta
om assistanslägen.
När startknappen är i tändningsläge
och bilens hastighet är högst
cirka 30 km/tim växlar funktionen enligt följande.
Den valda funktionen indikeras på informationsdisplayens yta för vis-
ning av funktion ( →Sid. 382).
*: Det går att växla till läget för assisterad inbackningsparkering när förutsätt-
ningarna har uppfyllts ( →Sid. 396). Om förutsättningarna inte har uppfyllts
växlar systemet till avstängt läge.
Assistansläge för att växla funktioner
XNär S-IPA-knappen är intryckt
och växelläget inte är P:XNär S-IPA-knappen är intryckt
och växelläget är P:
Läge för assisterad
inbackningsparkering
*
Läge för assisterad fickparkering
Avstängd
Läge för assisterad utkör-
ning från fickparkeringAvstängd
OM47A31SE.book Page 381 Frid ay, January 22, 2016 8:14 PM

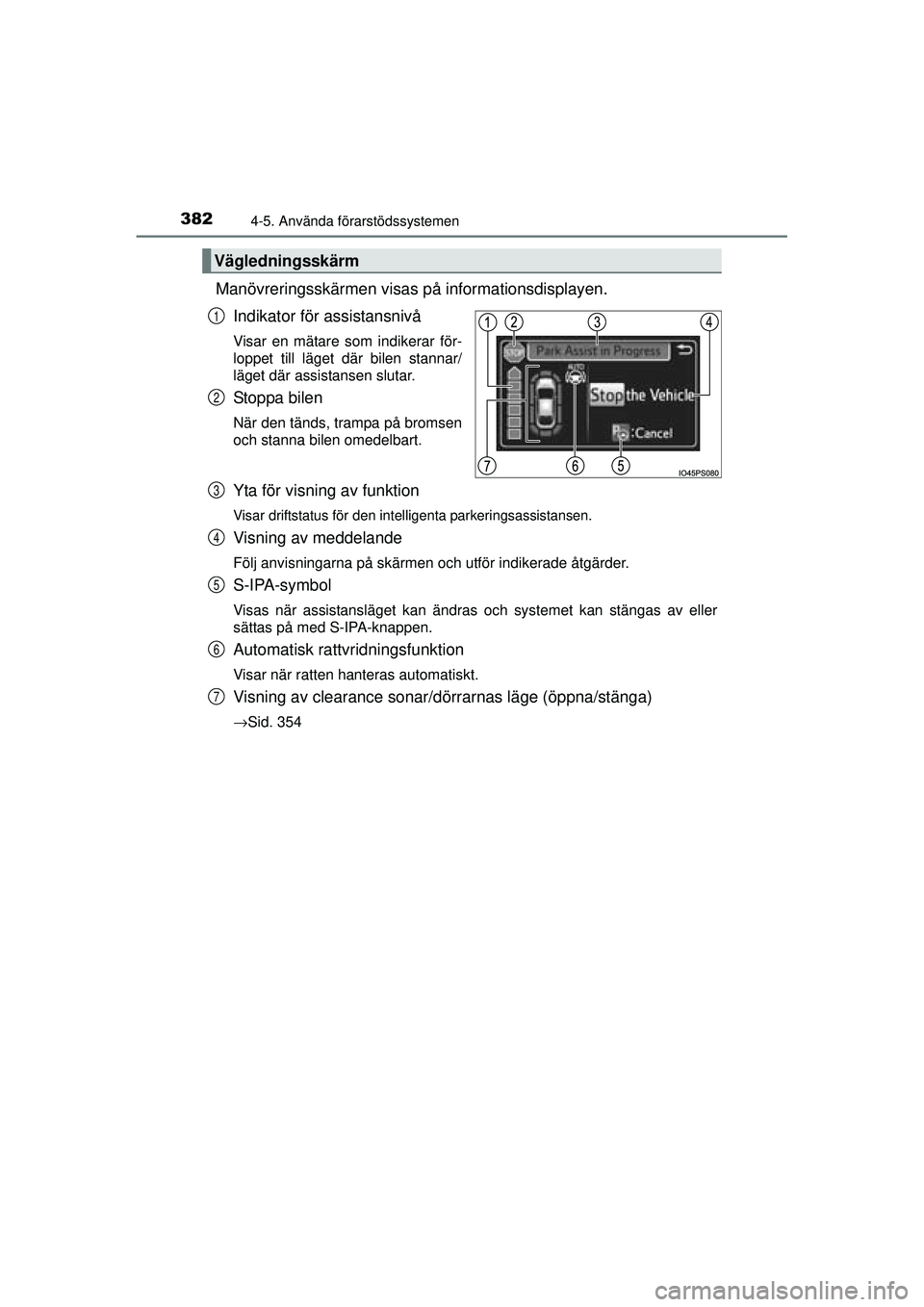

3824-5. Använda förarstödssystemen
OM47A31SE
Manövreringsskärmen visas på informationsdisplayen.
Indikator för assistansnivå
Visar en mätare som indikerar för-
loppet till läget där bilen stannar/
läget där assistansen slutar.
St op pa b ile n
När den tänds, trampa på bromsen
och stanna bilen omedelbart.
Yta för visning av funktion
Visar driftstatus för den intelligenta parkeringsassistansen.
Visning av meddelande
Följ anvisningarna på skärmen och utför indikerade åtgärder.
S-IPA-symbol
Visas när assistansläget kan ändras och systemet kan stängas av eller
sättas på med S-IPA-knappen.
Automatisk rattvridningsfunktion
Visar när ratten hanteras automatiskt.
Visning av clearance sonar/dörrarnas läge (öppna/stänga)
→Sid. 354
Vägledningsskärm
1
2
3
4
5
6
7
OM47A31SE.book Page 382 Frid ay, January 22, 2016 8:14 PM

3834-5. Använda förarstödssystemen
4
Körning
OM47A31SE
■S-IPA-indikator i instrumentet (→Sid. 97)
Den här indikatorn tändes när den automatiska rattvridningsfunktionen utförs
av det intelligenta parkeringssystemet. När kontrollen avslutas blinkar indika-
torn en kort stund och slocknar sedan.
■ Popup-meddelande till clearance sonar
Om funktionen clearance sonar känner av ett hinder medan det intelligenta
parkeringssystemet är aktiverat, visas displayen till clearance sonar automa-
tiskt på vägledningsskärmen ( →Sid. 354), oavsett om funktionen är påslagen
eller avstängd ( →Sid. 353).
Assisterat läge stängs av eller stoppas i följande fall:
■Assistans stängs av när
●Systemets funktion för temperaturskydd är aktivt
● En funktionsstörning föreligger i systemet
● Systemet bedömer att miljön inte är lämplig för fortsatt parke-
ringsassistans
Om assistansen stängs av ska du hålla hårt i ratten, trampa ned
bromspedalen och stanna bilen.
Börja om från början eftersom syst emet är redan avstängt. Använd
ratten på vanligt sätt när du fortsätter att parkera manuellt.
■Assistansen stängs av när
●Ratten vrids
● Bilens hastighet är för hög
● Funktionen Intelligent Clea rance Sonar är i drift
Om assistansen stoppas kan den åt erupptas genom att följa anvis-
ningarna på skärmen.
Stänga av eller stoppa assisterat läge
OM47A31SE.book Page 383 Frid ay, January 22, 2016 8:14 PM

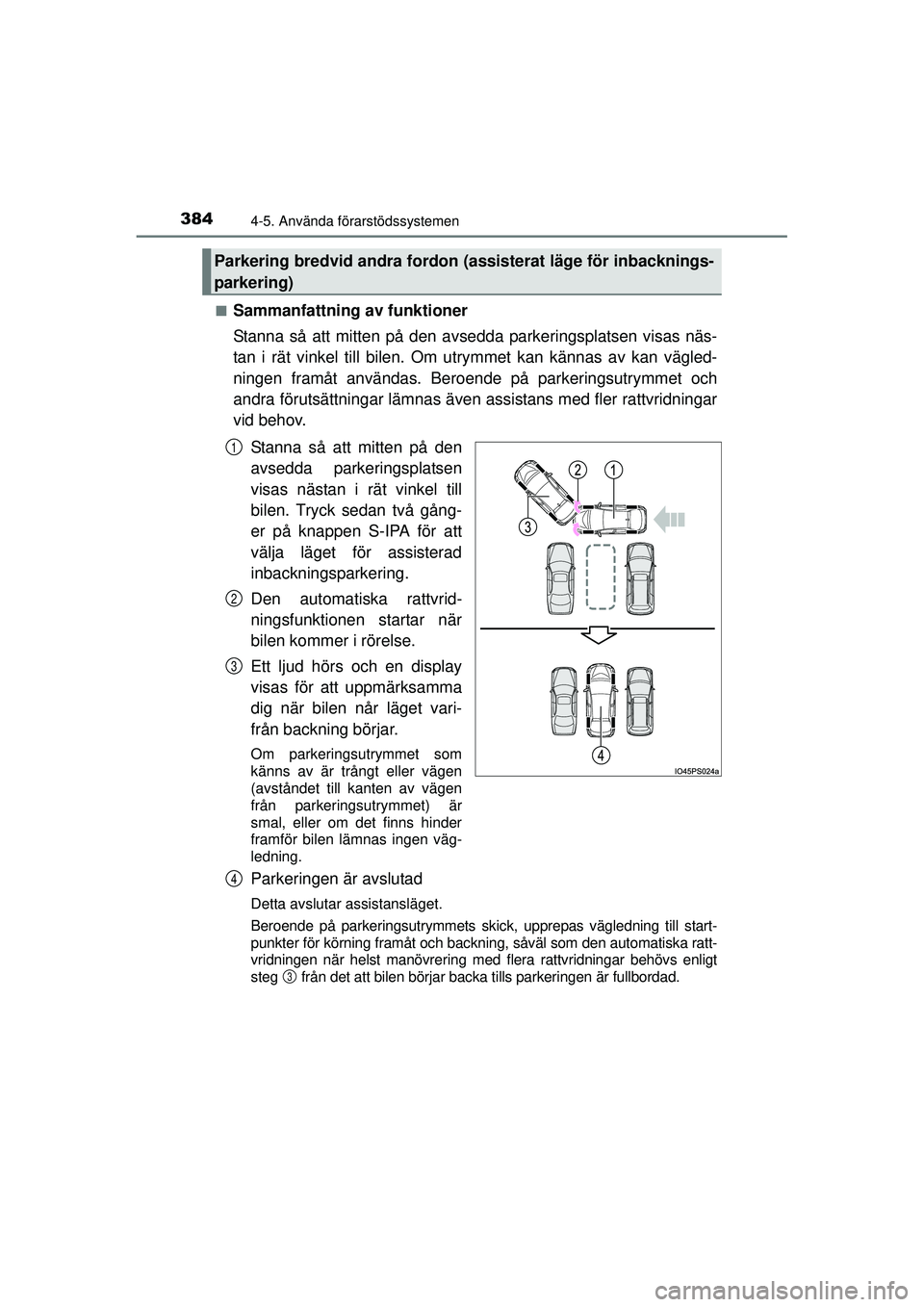

3844-5. Använda förarstödssystemen
OM47A31SE■
Sammanfattning av funktioner
Stanna så att mitten på den avs
edda parkeringsplatsen visas näs-
tan i rät vinkel till bilen. Om ut rymmet kan kännas av kan vägled-
ningen framåt användas. Beroen de på parkeringsutrymmet och
andra förutsättningar lämnas även assistans med fler rattvridningar
vid behov.
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till
bilen. Tryck sedan två gång-
er på knappen S-IPA för att
välja läget för assisterad
inbackningsparkering.
Den automatiska rattvrid-
ningsfunktionen startar när
bilen kommer i rörelse.
Ett ljud hörs och en display
visas för att uppmärksamma
dig när bilen når läget vari-
från backning börjar.
Om parkeringsutrymmet som
känns av är trångt eller vägen
(avståndet till kanten av vägen
från parkeringsutrymmet) är
smal, eller om det finns hinder
framför bilen lämnas ingen väg-
ledning.
Parkeringen är avslutad
Detta avslutar assistansläget.
Beroende på parkeringsutrymmets skick, upprepas vägledning till start-
punkter för körning framåt och backning, såväl som den automatiska ratt-
vridningen när helst manövrering med flera rattvridningar behövs enligt
steg från det att bilen börjar backa tills parkeringen är fullbordad.
Parkering bredvid andra fordon (assisterat läge för inbacknings-
parkering)
1
2
3
4
3
OM47A31SE.book Page 384 Frid ay, January 22, 2016 8:14 PM

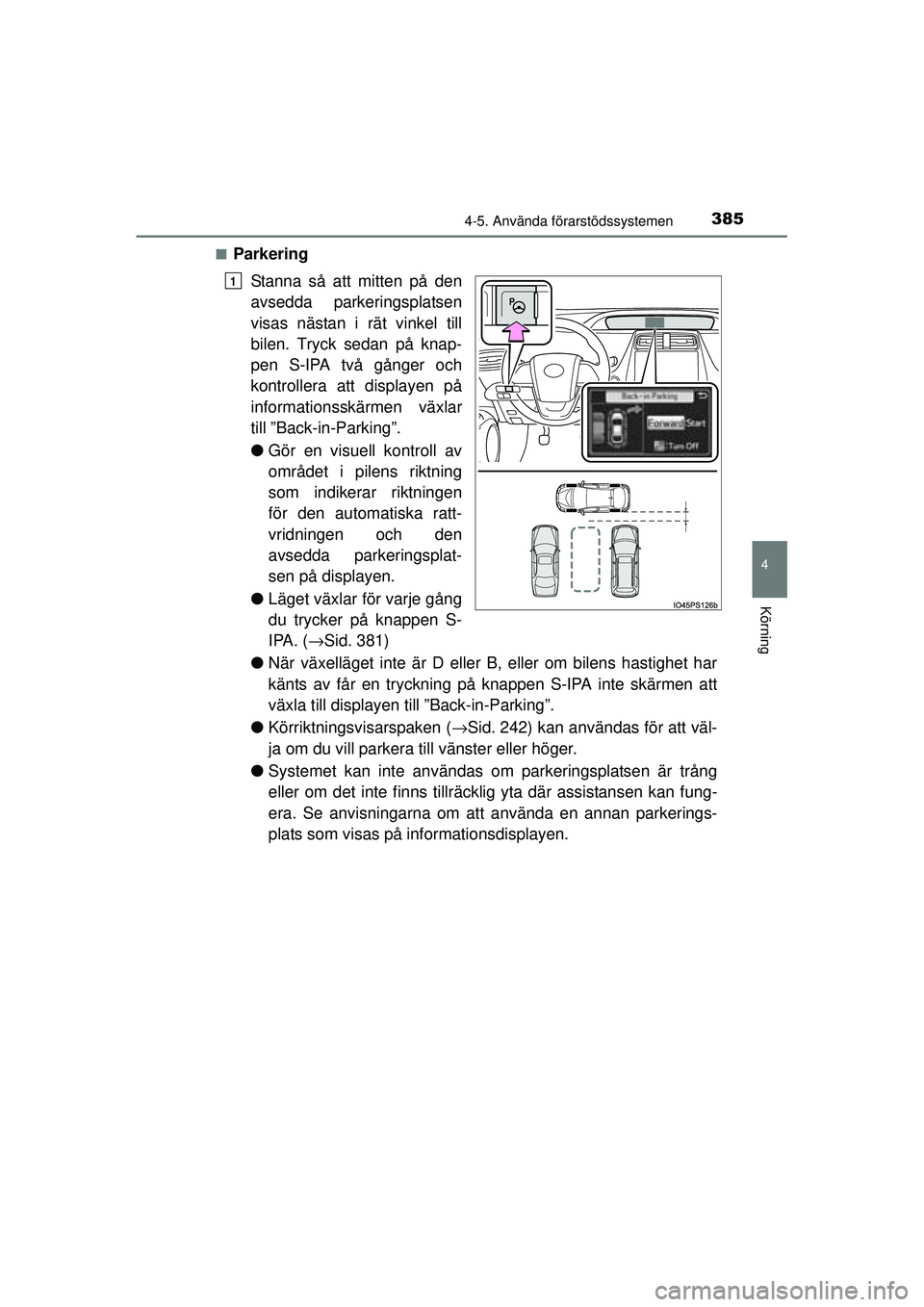

3854-5. Använda förarstödssystemen
4
Körning
OM47A31SE■
Parkering
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till
bilen. Tryck sedan på knap-
pen S-IPA två gånger och
kontrollera att displayen på
informationsskärmen växlar
till ”Back-in-Parking”.
●Gör en visuell kontroll av
området i pilens riktning
som indikerar riktningen
för den automatiska ratt-
vridningen och den
avsedda parkeringsplat-
sen på displayen.
● Läget växlar för varje gång
du trycker på knappen S-
IPA. ( →Sid. 381)
● När växelläget inte är D eller B, eller om bilens hastighet har
känts av får en tryckning på knappen S-IPA inte skärmen att
växla till displayen till ”Back-in-Parking”.
● Körriktningsvisarspaken ( →Sid. 242) kan användas för att väl-
ja om du vill parkera t ill vänster eller höger.
● Systemet kan inte användas om parkeringsplatsen är trång
eller om det inte finns tillräck lig yta där assistansen kan fung-
era. Se anvisningarna om at t använda en annan parkerings-
plats som visas på informationsdisplayen.
1
OM47A31SE.book Page 385 Frid ay, January 22, 2016 8:14 PM

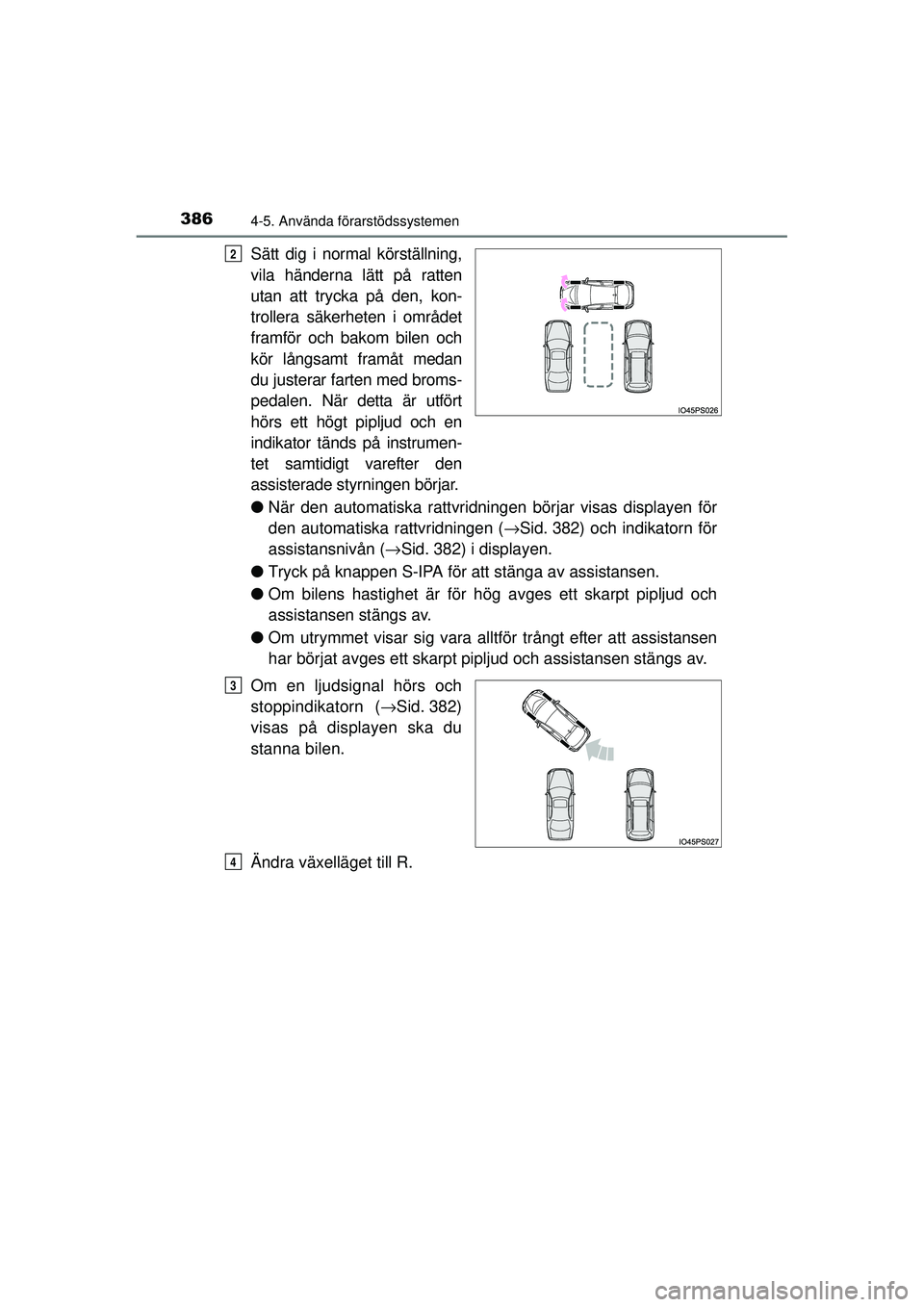

3864-5. Använda förarstödssystemen
OM47A31SE
Sätt dig i normal körställning,
vila händerna lätt på ratten
utan att trycka på den, kon-
trollera säkerheten i området
framför och bakom bilen och
kör långsamt framåt medan
du justerar farten med broms-
pedalen. När detta är utfört
hörs ett högt pipljud och en
indikator tänds på instrumen-
tet samtidigt varefter den
assisterade styrningen börjar.
●När den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen ( →Sid. 382) och indikatorn för
assistansnivån ( →Sid. 382) i displayen.
● Tryck på knappen S-IPA för att stänga av assistansen.
● Om bilens hastighet är för h ög avges ett skarpt pipljud och
assistansen stängs av.
● Om utrymmet visar sig vara al ltför trångt efter att assistansen
har börjat avges ett skarpt pip ljud och assistansen stängs av.
Om en ljudsignal hörs och
stoppindikatorn ( →Sid. 382)
visas på displayen ska du
stanna bilen.
Ändra växelläget till R.2
3
4
OM47A31SE.book Page 386 Frid ay, January 22, 2016 8:14 PM

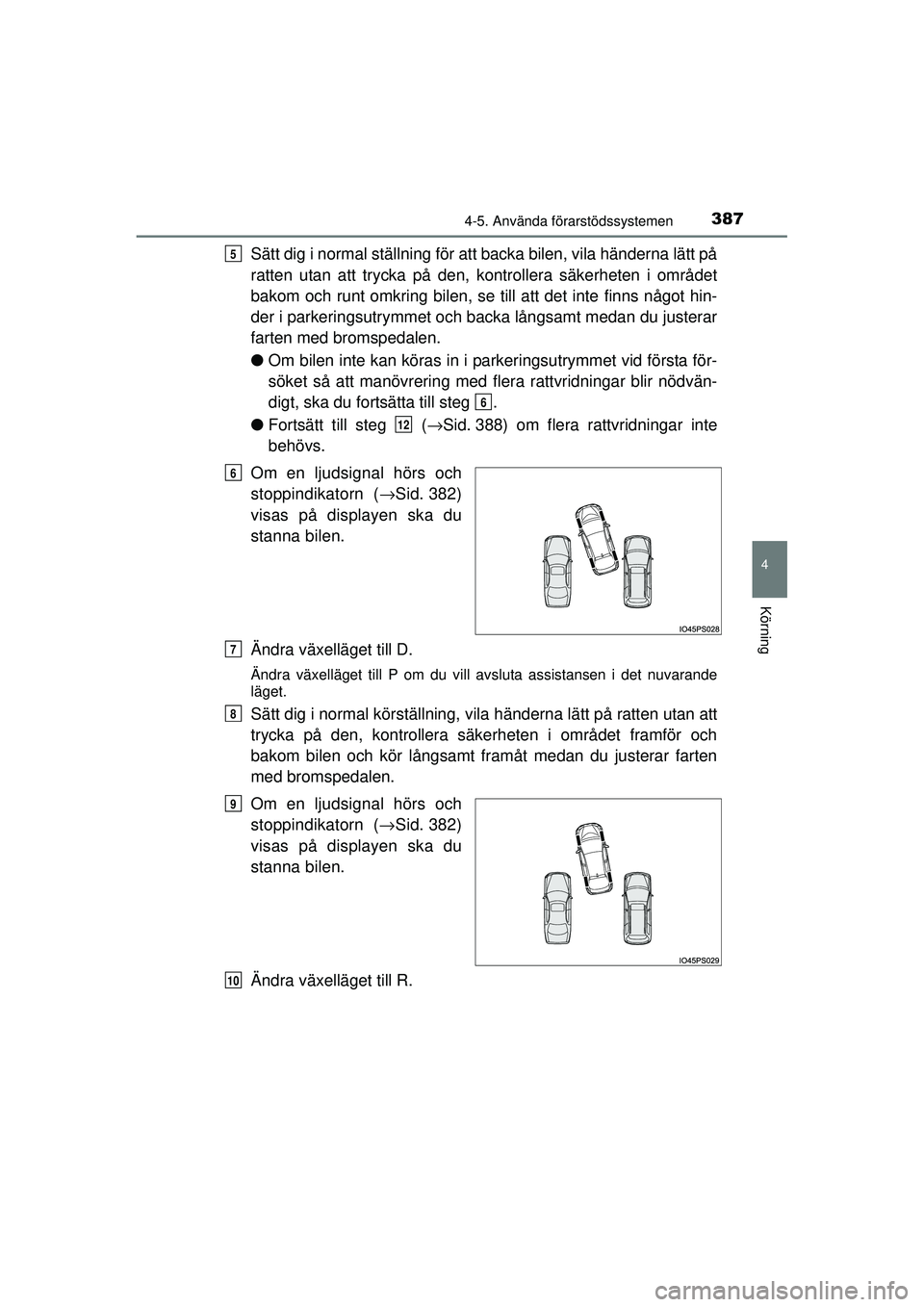

3874-5. Använda förarstödssystemen
4
Körning
OM47A31SE
Sätt dig i normal ställning för att backa bilen, vila händerna lätt på
ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen, se till att det inte finns något hin-
der i parkeringsutrymmet och backa långsamt medan du justerar
farten med bromspedalen.
● Om bilen inte kan köras in i pa rkeringsutrymmet vid första för-
söket så att manövrering med fler a rattvridningar blir nödvän-
digt, ska du fortsätta till steg .
● Fortsätt till steg ( →Sid. 388) om flera rattvridningar inte
behövs.
Om en ljudsignal hörs och
stoppindikatorn ( →Sid. 382)
visas på displayen ska du
stanna bilen.
Ändra växelläget till D.
Ändra växelläget till P om du v ill avsluta assistansen i det nuvarande
läget.
Sätt dig i normal körställning, vila händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och
bakom bilen och kör långsamt framåt medan du justerar farten
med bromspedalen.
Om en ljudsignal hörs och
stoppindikatorn ( →Sid. 382)
visas på displayen ska du
stanna bilen.
Ändra växelläget till R.
5
6
12
6
7
8
9
10
OM47A31SE.book Page 387 Frid ay, January 22, 2016 8:14 PM

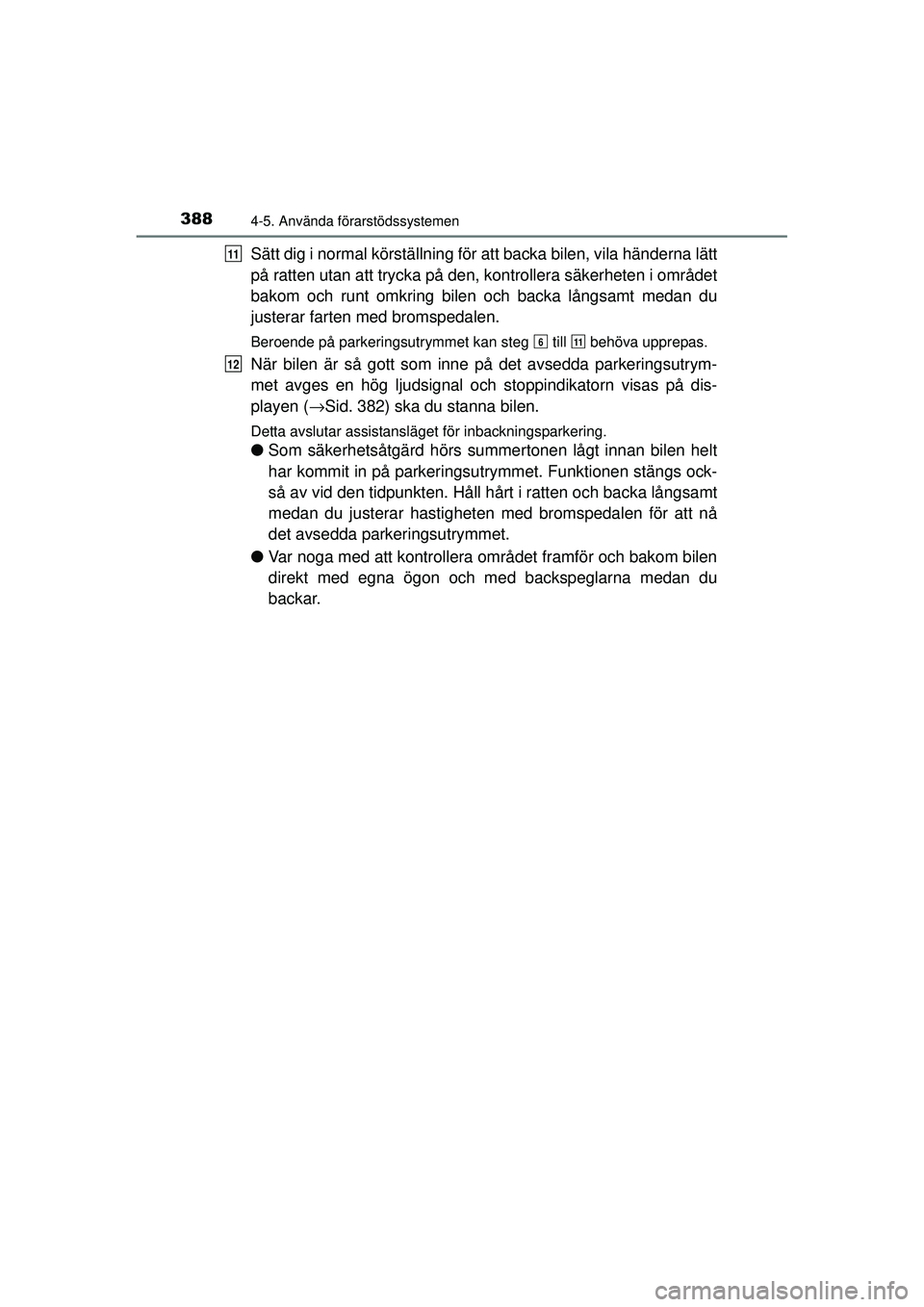

3884-5. Använda förarstödssystemen
OM47A31SE
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
När bilen är så gott som inne på det avsedda parkeringsutrym-
met avges en hög ljudsignal och stoppindikatorn visas på dis-
playen ( →Sid. 382) ska du stanna bilen.
Detta avslutar assistansläget för inbackningsparkering.
● Som säkerhetsåtgärd hörs summertonen lågt innan bilen helt
har kommit in på parkeringsutrymmet. Funktionen stängs ock-
så av vid den tidpunkten. Håll hårt i ratten och backa långsamt
medan du justerar hastighet en med bromspedalen för att nå
det avsedda parkeringsutrymmet.
● Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
11
611
12
OM47A31SE.book Page 388 Frid ay, January 22, 2016 8:14 PM

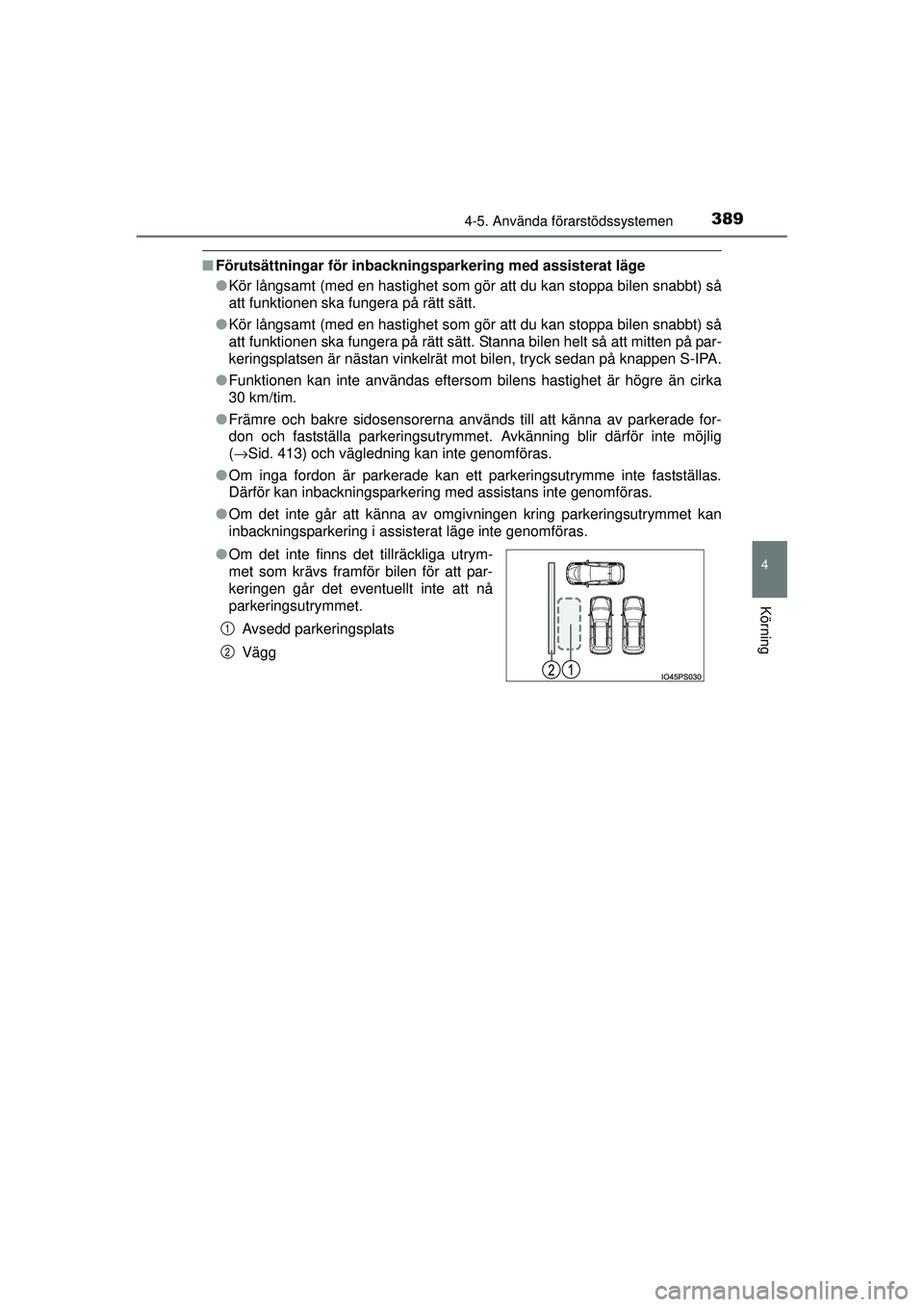

3894-5. Använda förarstödssystemen
4
Körning
OM47A31SE
■Förutsättningar för inbacknings parkering med assisterat läge
● Kör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt.
● Kör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt. Stanna bilen helt så att mitten på par-
keringsplatsen är nästan vinkelrät mot bilen, tryck sedan på knappen S-IPA.
● Funktionen kan inte användas eftersom bilens hastighet är högre än cirka
30 km/tim.
● Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(→Sid. 413) och vägledning kan inte genomföras.
● Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan inbackningsparkering med assistans inte genomföras.
● Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
inbackningsparkering i assisterat läge inte genomföras.
● Om det inte finns det tillräckliga utrym-
met som krävs framför bilen för att par-
keringen går det eventuellt inte att nå
parkeringsutrymmet.
Avsedd parkeringsplats
Vägg
1
2
OM47A31SE.book Page 389 Frid ay, January 22, 2016 8:14 PM

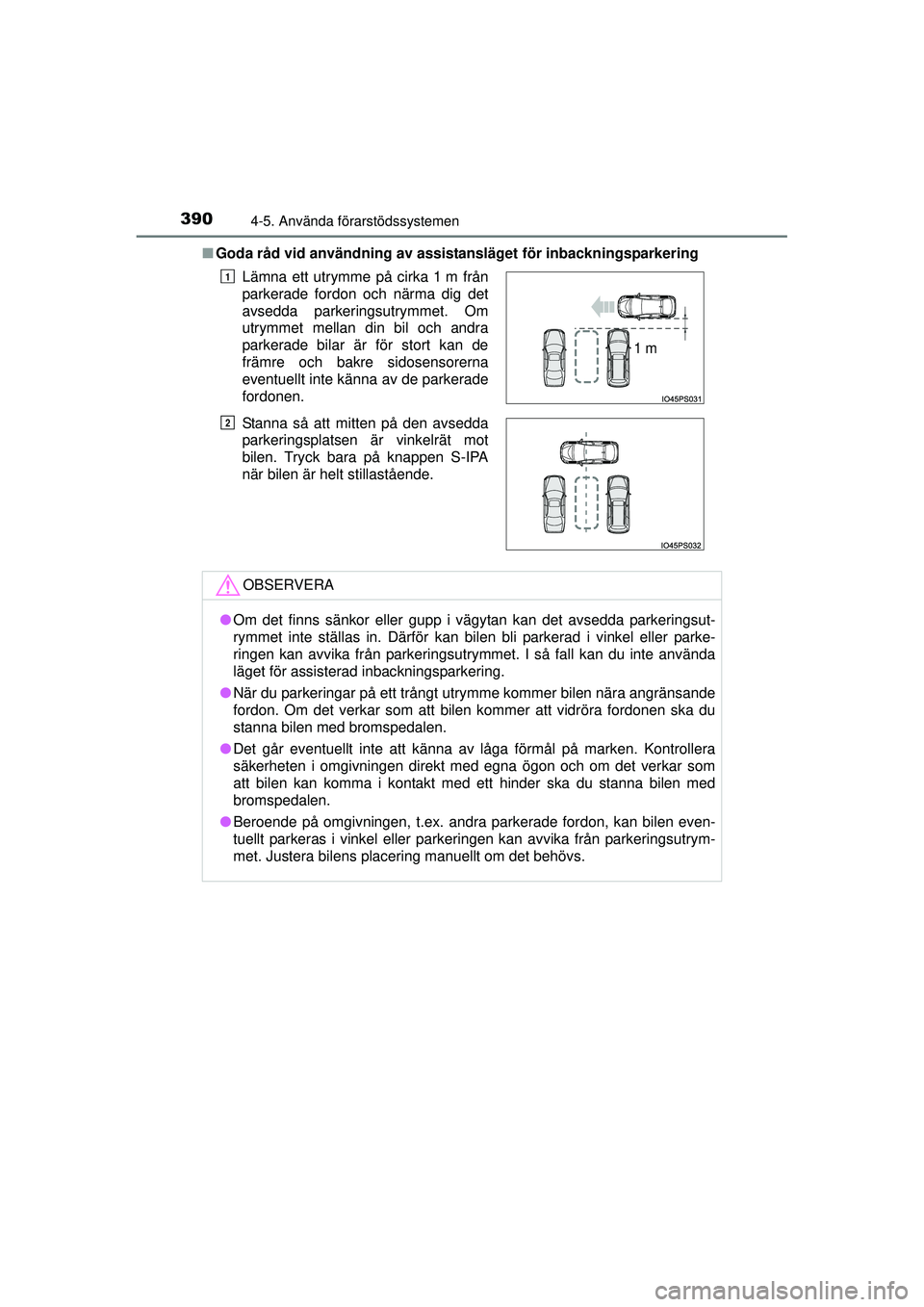

3904-5. Använda förarstödssystemen
OM47A31SE■
Goda råd vid användning av assistan släget för inbackningsparkering
Lämna ett utrymme på cirka 1 m från
parkerade fordon och närma dig det
avsedda parkeringsutrymmet. Om
utrymmet mellan din bil och andra
parkerade bilar är för stort kan de
främre och bakre sidosensorerna
eventuellt inte känna av de parkerade
fordonen.
Stanna så att mitten på den avsedda
parkeringsplatsen är vinkelrät mot
bilen. Tryck bara på knappen S-IPA
när bilen är helt stillastående.
OBSERVERA
● Om det finns sänkor eller gupp i vägytan kan det avsedda parkeringsut-
rymmet inte ställas in. Därför kan bilen bli parkerad i vinkel eller parke-
ringen kan avvika från parkeringsutrymmet. I så fall kan du inte använda
läget för assisterad inbackningsparkering.
● När du parkeringar på ett trångt ut rymme kommer bilen nära angränsande
fordon. Om det verkar som att bilen kommer att vidröra fordonen ska d\
u
stanna bilen med bromspedalen.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
● Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen even-
tuellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrym-
met. Justera bilens placering manuellt om det behövs.
1
1 m
2
OM47A31SE.book Page 390 Frid ay, January 22, 2016 8:14 PM
