TOYOTA PRIUS 2015 Bruksanvisningar (in Swedish)

4816-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel

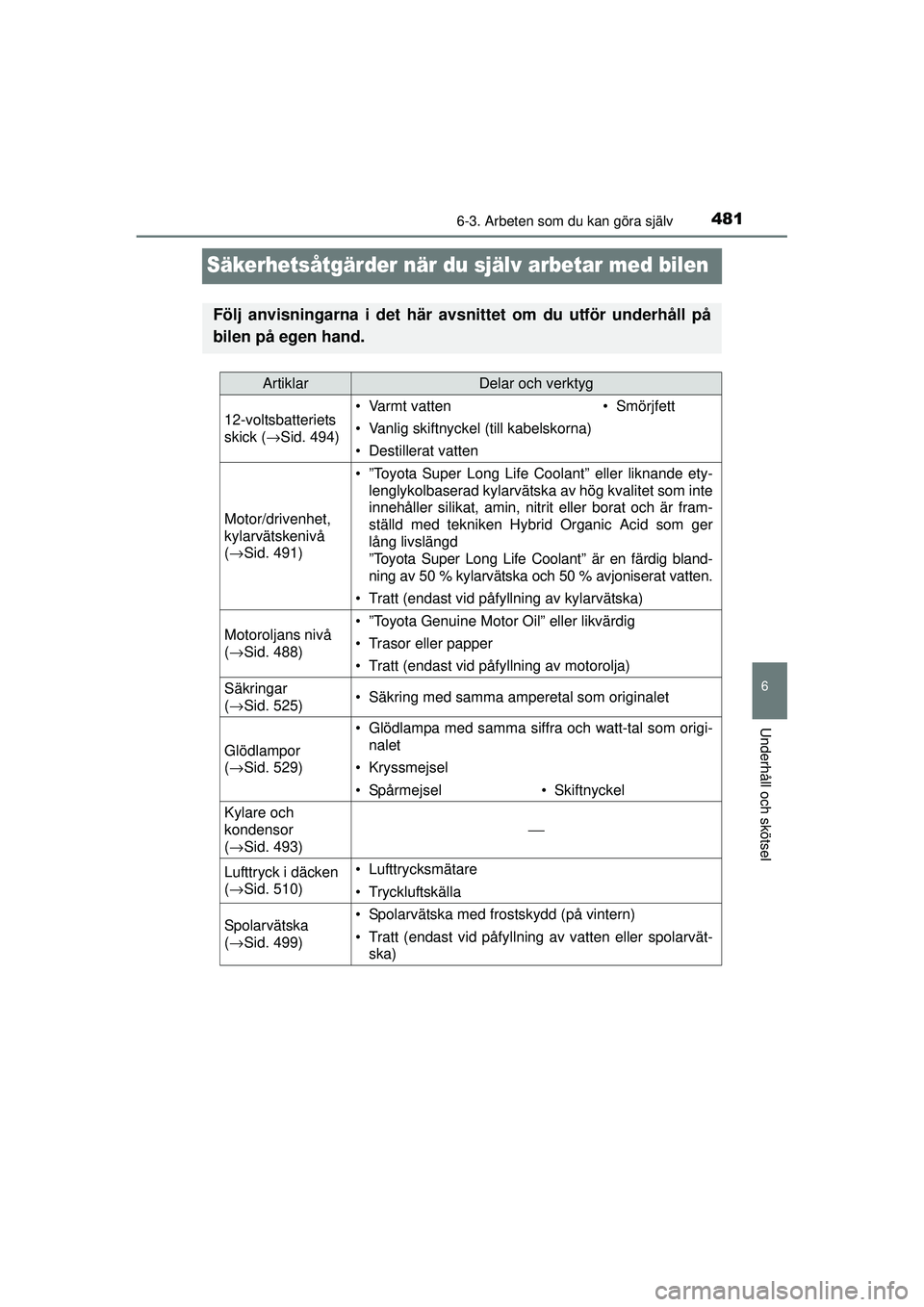

Säkerhetsåtgärder när du själv arbetar med bilen
Följ anvisningarna i det här avs nittet om du utför underhåll på
bilen på egen hand.
ArtiklarDelar och verktyg
12-voltsbatteriets
skick ( →Sid. 494) • Varmt vatten
• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
• Destillerat vatten
Motor/drivenhet,
kylarvätskenivå
( → Sid. 491) • ”Toyota Super Long Life Coolant” eller liknande ety-
lenglykolbaserad kylarvätska av hög kvalitet som inte
innehåller silikat, amin, nitrit eller borat och är fram-
ställd med tekniken Hybrid Organic Acid som ger
lång livslängd
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(→ Sid. 488)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ Sid. 525)• Säkring med samma amperetal som originalet
Glödlampor
(→ Sid. 529)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel
• Spårmejsel• Skiftnyckel
Kylare och
kondensor
(→ Sid. 493)
⎯
Lufttryck i däcken
(→ Sid. 510)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
(→ Sid. 499)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvät-
ska)
OM47A31SE.book Page 481 Frid ay, January 22, 2016 8:14 PM

4826-3. Arbeten som du kan göra själv
OM47A31SE
VA R N I N G
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
■Vid arbete i motorrummet
● Kontrollera att indikeringslampan på startknappen samt ”READY”-lampan
har slocknat.
● Håll händer, kläder och verktyg på avstånd från en fläkt i rörelse.
● Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
● Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller trasor.
● Rök inte, undvik gnistbildning och håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
● Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska du kontakta läkare.
■ Vid arbete nära de elektriska kylfläktarna eller kylargrillen
Se till att startknappen har tryckts till avstängt läge.
Om startknappen är i tändningsläge kan de elektriska kylfläktarna starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskans tem-
peratur är hög. ( →Sid. 493)
■ Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OM47A31SE.book Page 482 Frid ay, January 22, 2016 8:14 PM

4836-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel

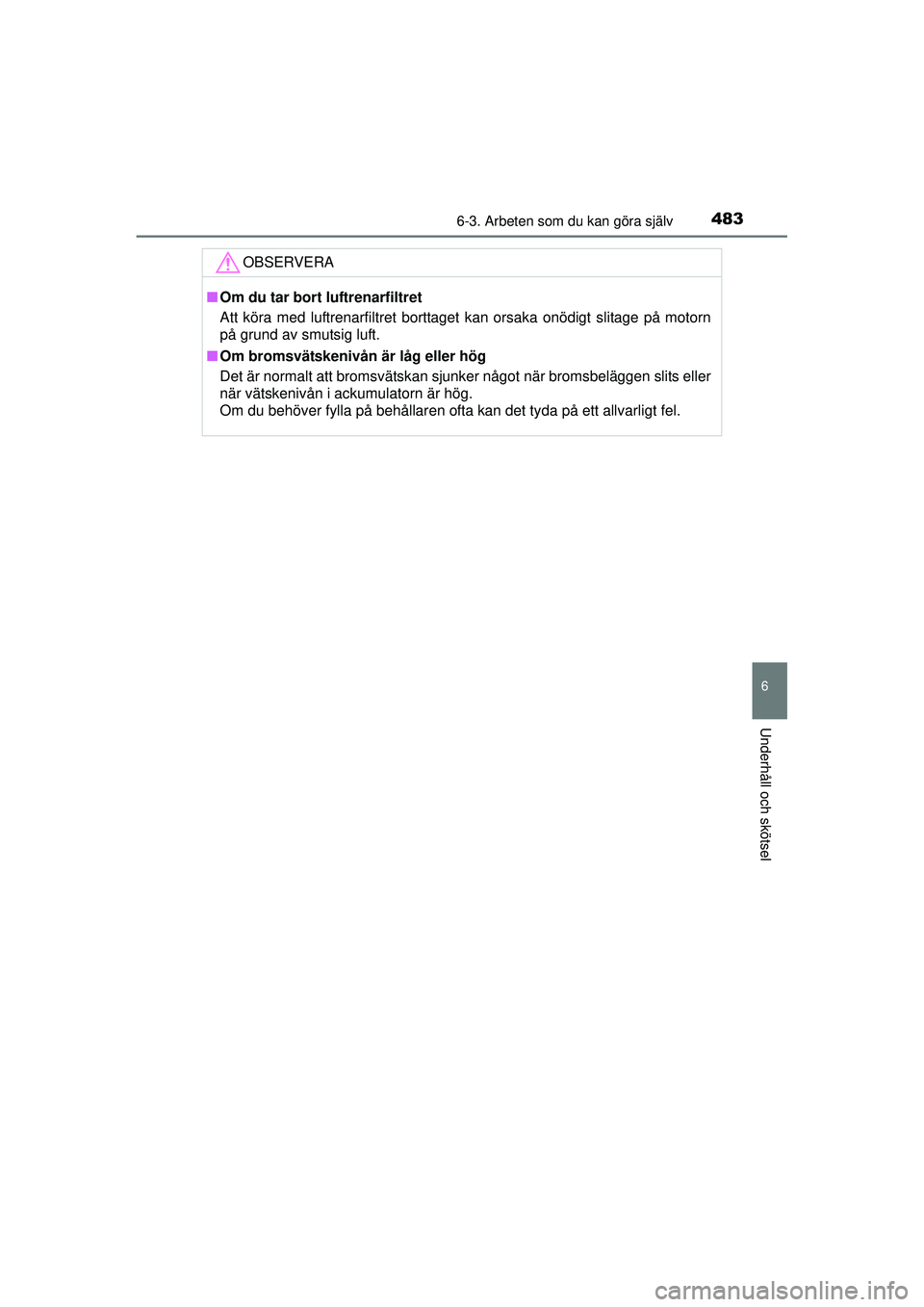

OBSERVERA
■Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
■ Om bromsvätskenivån är låg eller hög
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett allvarligt fel.
OM47A31SE.book Page 483 Frid ay, January 22, 2016 8:14 PM

4846-3. Arbeten som du kan göra själv
OM47A31SE
Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Dra spärren åt vänster och lyft
upp huven.
Ställ upp motorhuven genom att
sätta in stödstaget i det avsedda
hålet.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM47A31SE.book Page 484 Friday, January 22, 2016 8:14 PM

4856-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel

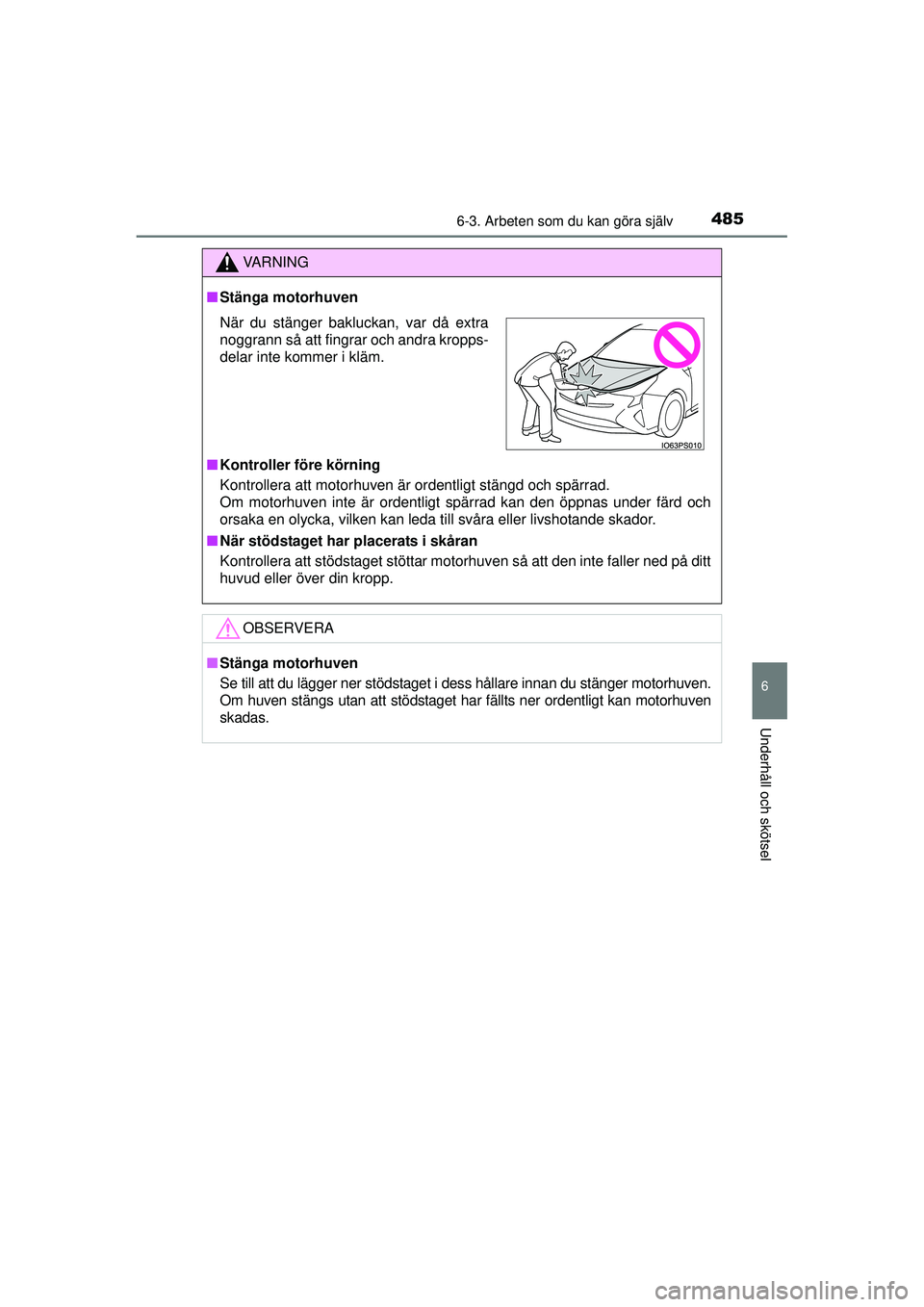

VA R N I N G
■Stänga motorhuven
■ Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
■ När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
■Stänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhuven.
Om huven stängs utan att stödstaget har fällts ner ordentligt kan motorhuven
skadas.
När du stänger bakluckan, var då extra
noggrann så att fingrar och andra kropps-
delar inte kommer i kläm.
OM47A31SE.book Page 485 Frid ay, January 22, 2016 8:14 PM

4866-3. Arbeten som du kan göra själv
OM47A31SE

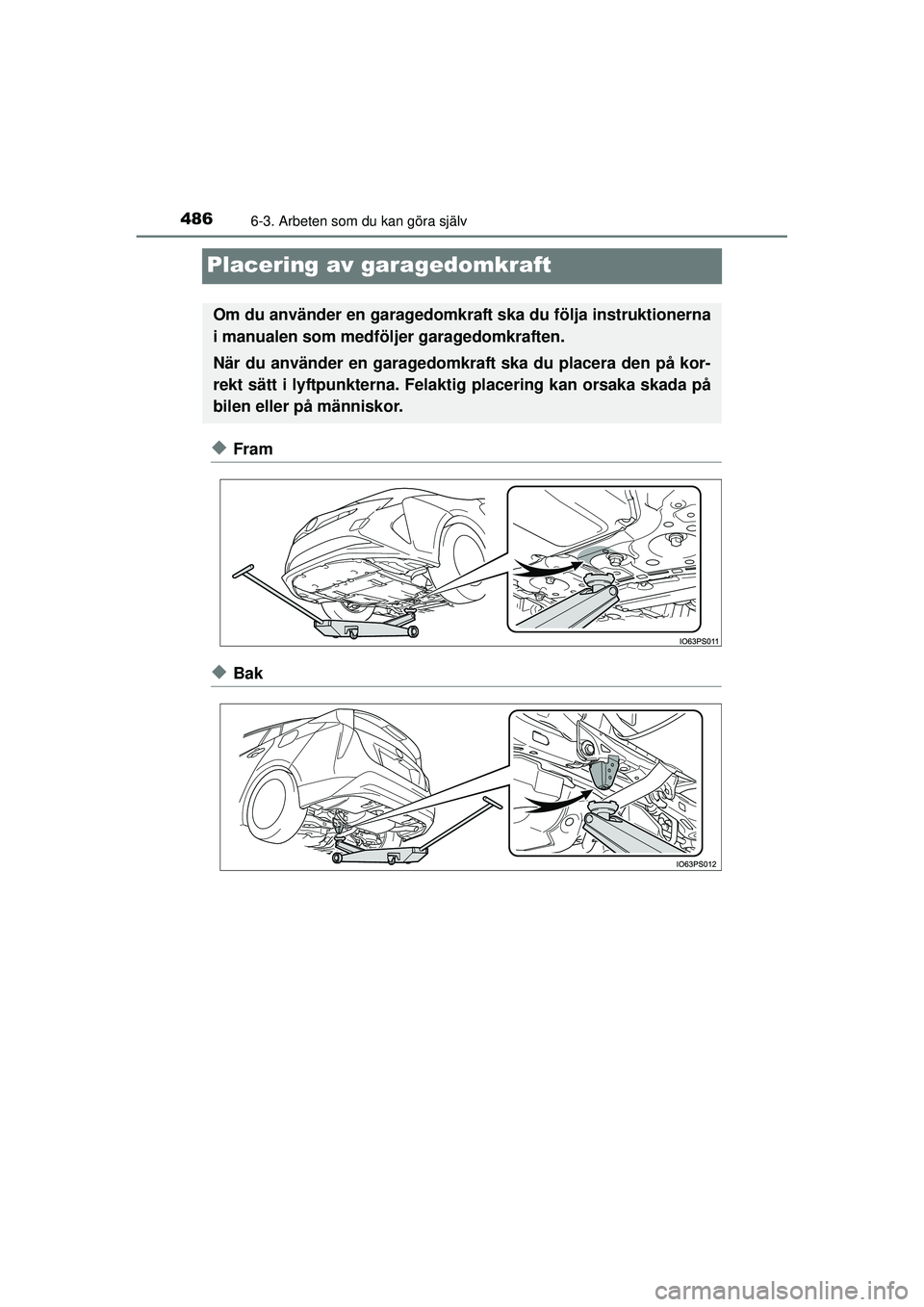

Placering av garagedomkraft
◆Fram
◆Bak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM47A31SE.book Page 486 Frid ay, January 22, 2016 8:14 PM

4876-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel

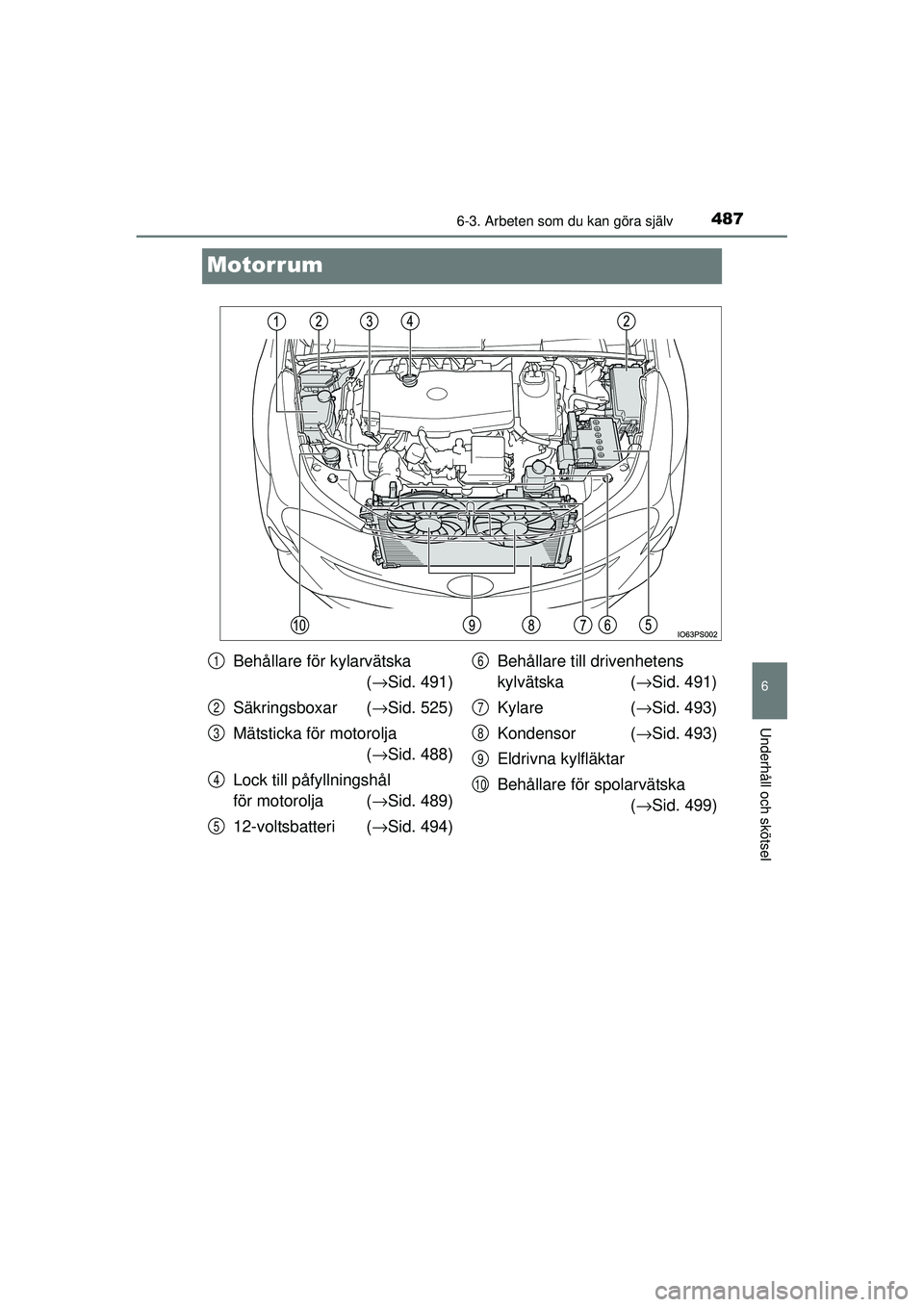

Motorrum
Behållare för kylarvätska (→ Sid. 491)
Säkringsboxar ( →Sid. 525)
Mätsticka för motorolja (→ Sid. 488)
Lock till påfyllningshål
för motorolja ( →Sid. 489)
12-voltsbatteri ( →Sid. 494) Behållare till drivenhetens
kylvätska (
→Sid. 491)
Kylare ( →Sid. 493)
Kondensor ( →Sid. 493)
Eldrivna kylfläktar
Behållare för spolarvätska
( →Sid. 499)1
2
3
4
5
6
7
8
9
10
OM47A31SE.book Page 487 Frid ay, January 22, 2016 8:14 PM

4886-3. Arbeten som du kan göra själv
OM47A31SE

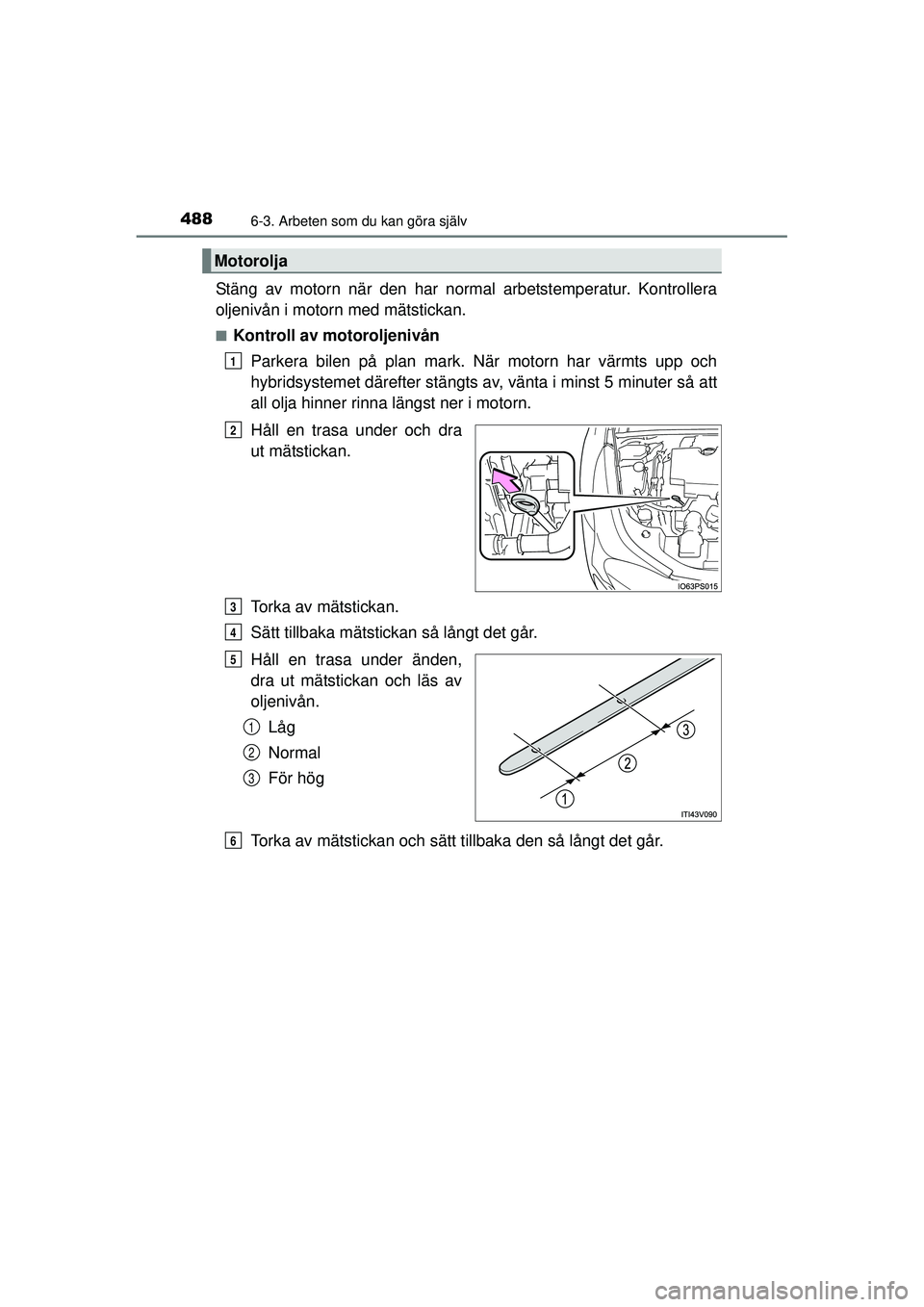

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
■Kontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet därefter stängts av , vänta i minst 5 minuter så att
all olja hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden,
dra ut mätstickan och läs av
oljenivån.
Låg
Normal
För hög
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM47A31SE.book Page 488 Frid ay, January 22, 2016 8:14 PM

4896-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel

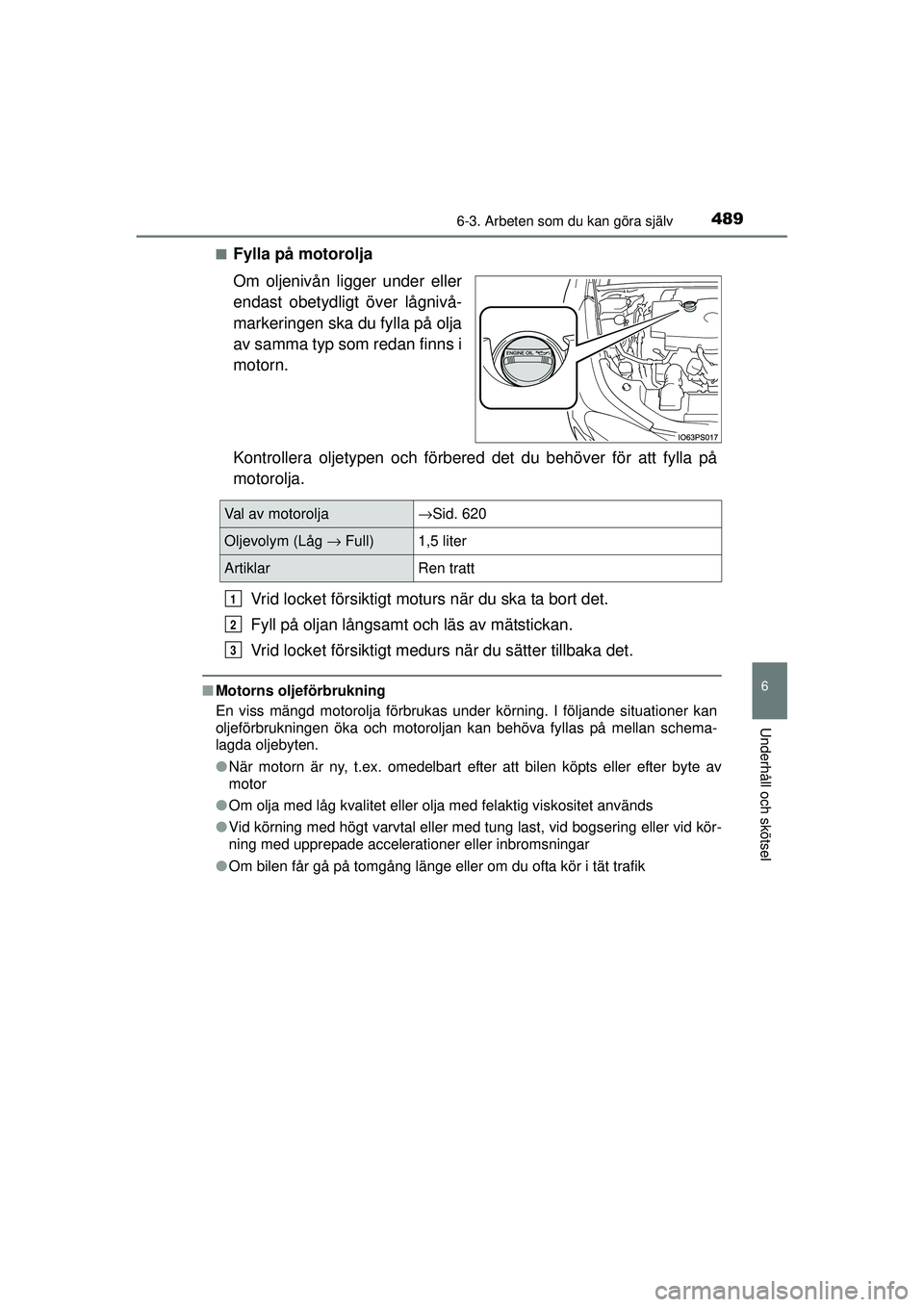

■Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
■Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan schema-
lagda oljebyten.
●När motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter byte av
motor
● Om olja med låg kvalitet eller olja med felaktig viskositet används
● Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
● Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Va l a v m o t o r o l j a→Sid. 620
Oljevolym (Låg → Full)1,5 liter
ArtiklarRen tratt
1
2
3
OM47A31SE.book Page 489 Frid ay, January 22, 2016 8:14 PM

4906-3. Arbeten som du kan göra själv
OM47A31SE

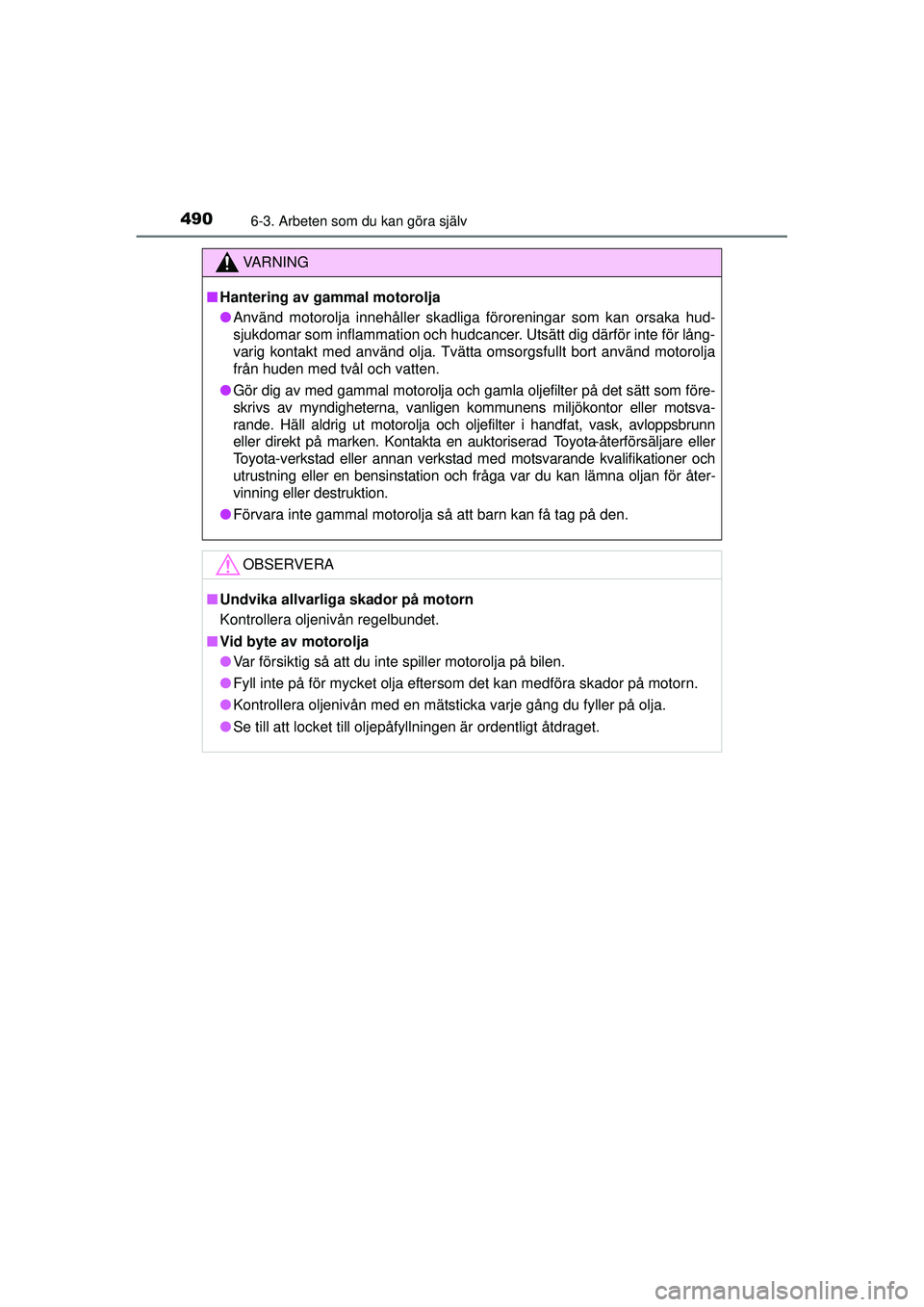

VA R N I N G
■Hantering av gammal motorolja
● Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
● Gör dig av med gammal motorolja och gamla oljefilter på det sätt som före-
skrivs av myndigheterna, vanligen kommunens miljökontor eller motsva-
rande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avloppsbrunn
eller direkt på marken. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning eller en bensinstation och fråga var du kan lämna oljan för åter-
vinning eller destruktion.
● Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
■Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
■ Vid byte av motorolja
● Var försiktig så att du inte spiller motorolja på bilen.
● Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
● Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
● Se till att locket till oljepåfyllningen är ordentligt åtdraget.
OM47A31SE.book Page 490 Frid ay, January 22, 2016 8:14 PM
