5216-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel

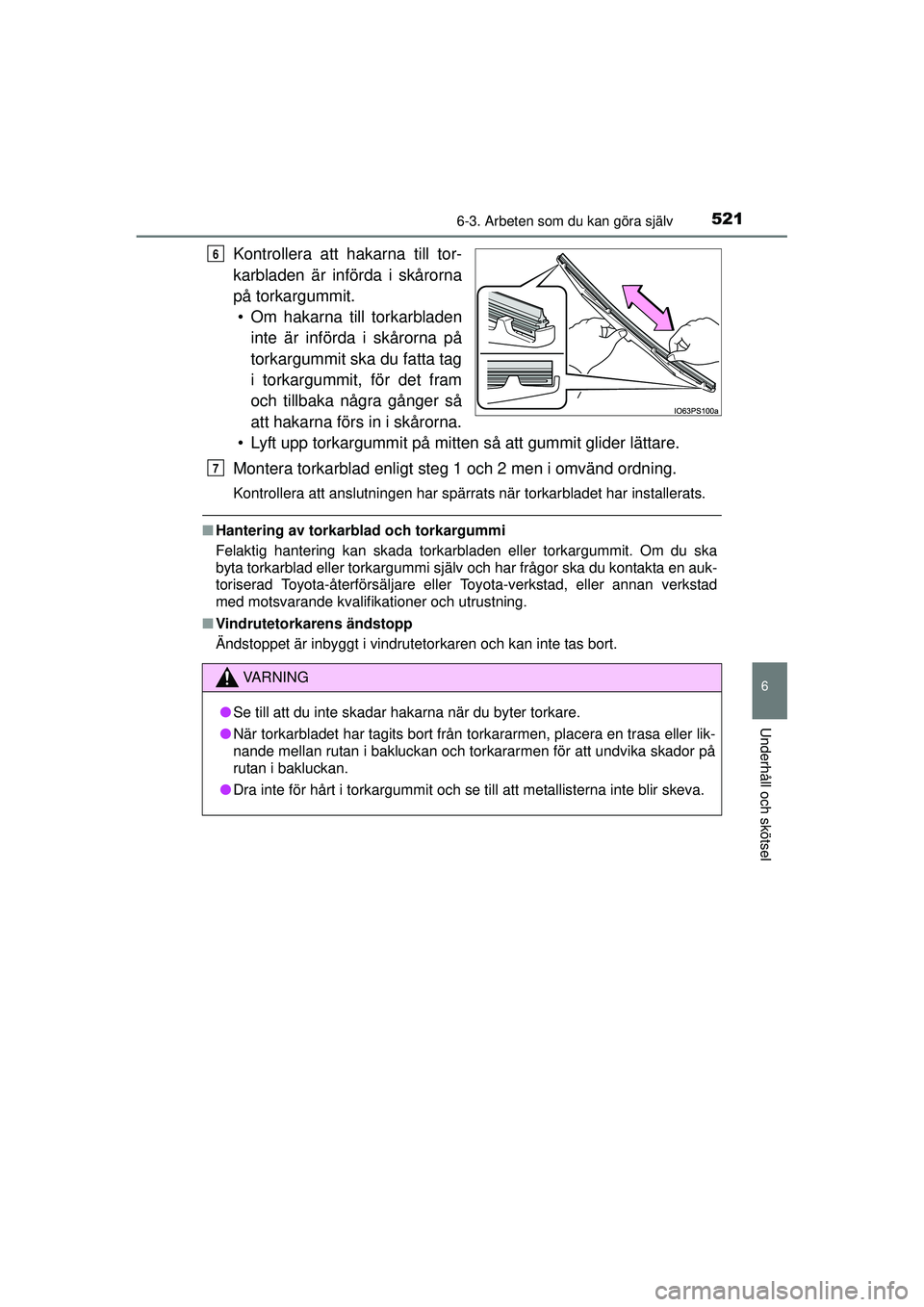

Kontrollera att hakarna till tor-
karbladen är införda i skårorna
på torkargummit.• Om hakarna till torkarbladen inte är införda i skårorna på
torkargummit ska du fatta tag
i torkargummit, för det fram
och tillbaka några gånger så
att hakarna förs in i skårorna.
• Lyft upp torkargummit på mitten så att gummit glider lättare.
Montera torkarblad enligt steg 1 och 2 men i omvänd ordning.
Kontrollera att anslutningen har spärrats när torkarbladet har installerats.
■ Hantering av torkarblad och torkargummi
Felaktig hantering kan skada torkarbladen eller torkargummit. Om du ska
byta torkarblad eller torkargummi själv och har frågor ska du kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
■ Vindrutetorkarens ändstopp
Ändstoppet är inbyggt i vindrutetorkaren och kan inte tas bort.
6
VA R N I N G
●Se till att du inte skadar hakarna när du byter torkare.
● När torkarbladet har tagits bort från to rkararmen, placera en trasa eller lik-
nande mellan rutan i bakluckan och torkararmen för att undvika skador på
rutan i bakluckan.
● Dra inte för hårt i torkargummit och se till att metallisterna inte blir skeva.
7
OM47A31SE.book Page 521 Frid ay, January 22, 2016 8:14 PM

5226-3. Arbeten som du kan göra själv
OM47A31SE

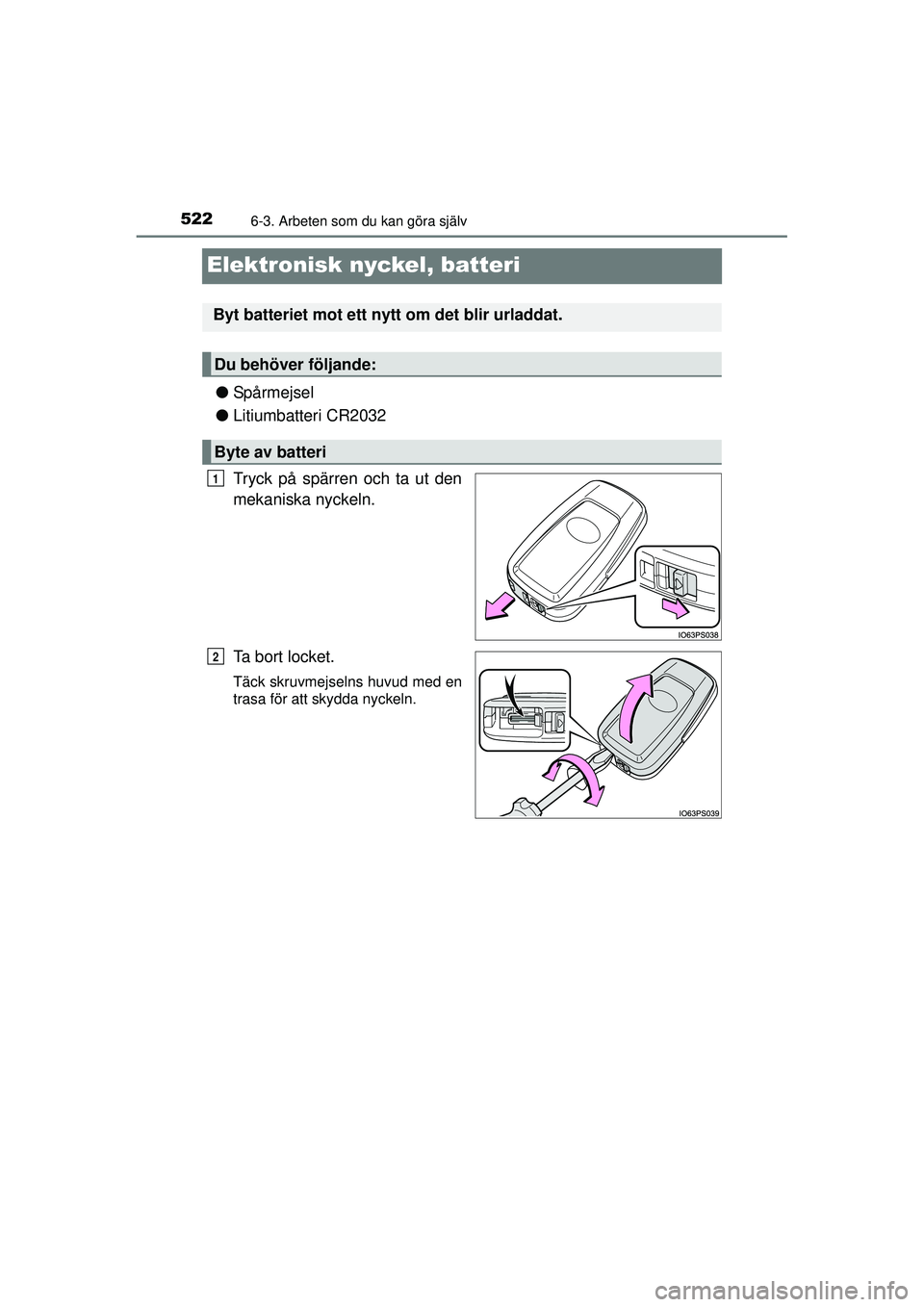

Elektronisk nyckel, batteri
●Spårmejsel
● Litiumbatteri CR2032
Tryck på spärren och ta ut den
mekaniska nyckeln.
Ta bort locket.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
OM47A31SE.book Page 522 Frid ay, January 22, 2016 8:14 PM

5236-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel
Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar
bort locket på grund av att modulen
med den elektroniska nyckeln är
fäst på det övre locket ska du ta
bort modulen till den elektroniska
nyckeln från locket så att batteriet
blir synligt, som bilden visar.
Sätt in ett nytt batteri med ”+”-
polen uppåt.
Montering görs i omvänd ordningsföljd.
■Använd ett litiumbatteri av typ CR2032
●Batterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
● Använd endast samma eller likvärdigt batteri som tillverkaren rekommenderar.
● Följ gällande bestämmelser för deponering av använda batterier.
■ Om batteriet till den elektroniska nyckeln laddas ur
Följande symptom kan uppstå:
●Det elektroniska lås- och startsystemet fungerar inte som det ska.
● Aktionsradien reduceras.
3
4
OM47A31SE.book Page 523 Frid ay, January 22, 2016 8:14 PM

5246-3. Arbeten som du kan göra själv
OM47A31SE
VA R N I N G
■Borttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
■ Certifiering av elektroniskt lås- och startsystem
VARNING
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT ANNAT
BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER FÖR DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
■För normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
● Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
● Rör inte och flytta inte andra delar inuti fjärrkontrollen.
● Böj inte någon av batteriets poler.
OM47A31SE.book Page 524 Frid ay, January 22, 2016 8:14 PM

5256-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel

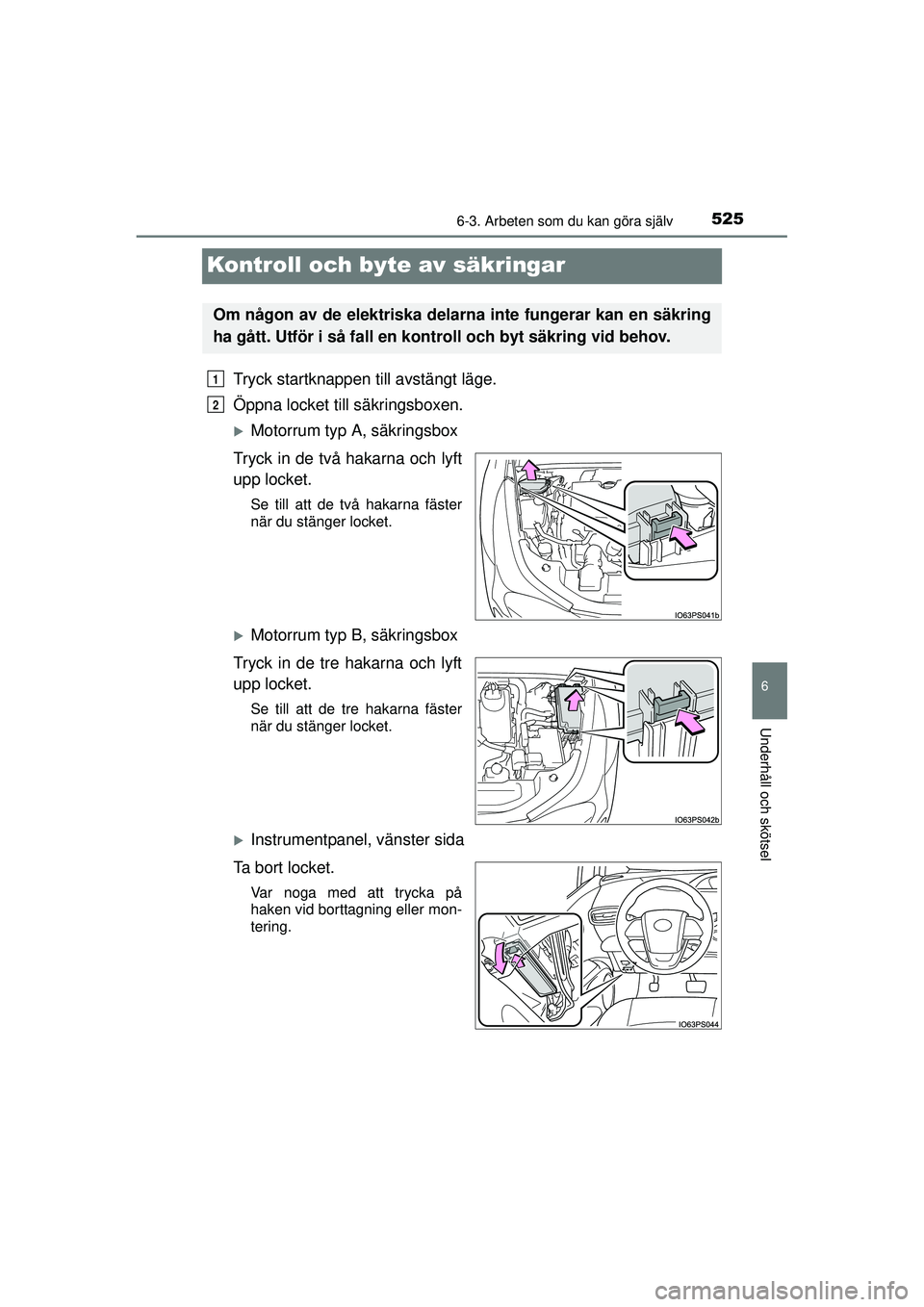

Kontroll och byte av säkringar
Tryck startknappen till avstängt läge.
Öppna locket till säkringsboxen.
XMotorrum typ A, säkringsbox
Tryck in de två hakarna och lyft
upp locket.
Se till att de två hakarna fäster
när du stänger locket.
XMotorrum typ B, säkringsbox
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna fäster
när du stänger locket.
XInstrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på
haken vid borttagning eller mon-
tering.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en k ontroll och byt säkring vid behov.
1
2
OM47A31SE.book Page 525 Frid ay, January 22, 2016 8:14 PM

5266-3. Arbeten som du kan göra själv
OM47A31SE

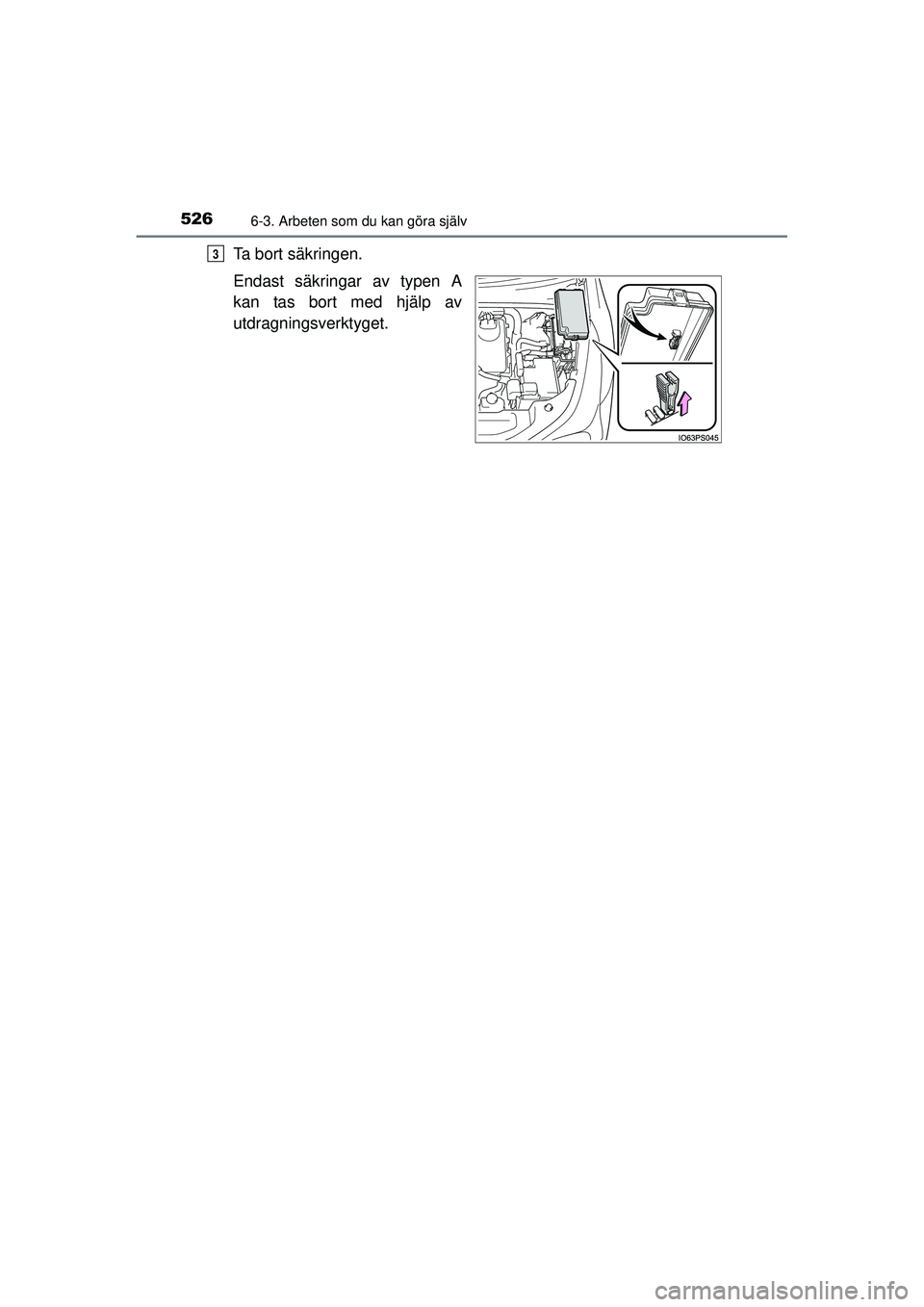

Ta bort säkringen.
Endast säkringar av typen A
kan tas bort med hjälp av
utdragningsverktyget.3
OM47A31SE.book Page 526 Friday, January 22, 2016 8:14 PM

5276-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel

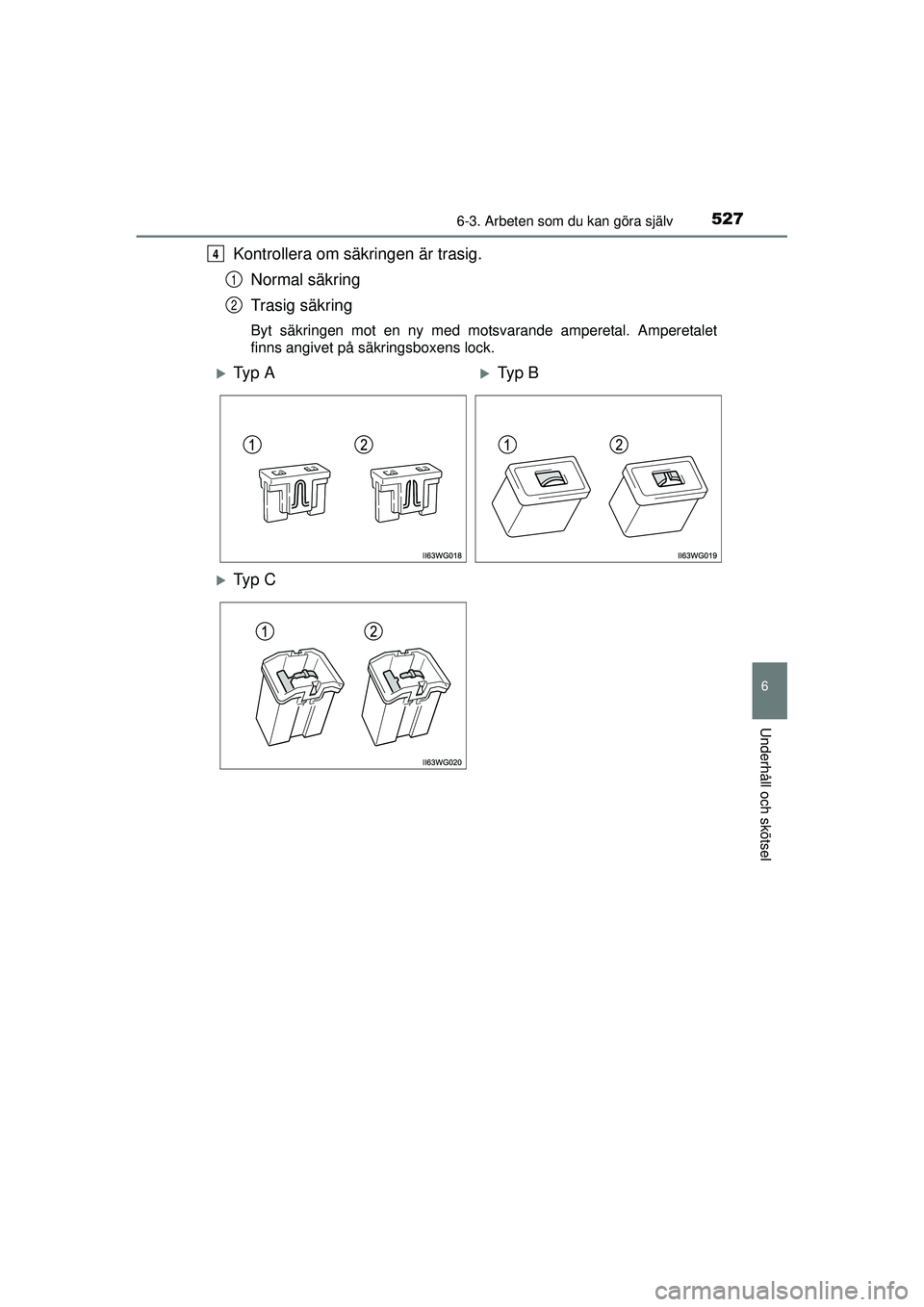

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
4
1
2
XTy p AXTy p B
XTy p C
OM47A31SE.book Page 527 Frid ay, January 22, 2016 8:14 PM

5286-3. Arbeten som du kan göra själv
OM47A31SE

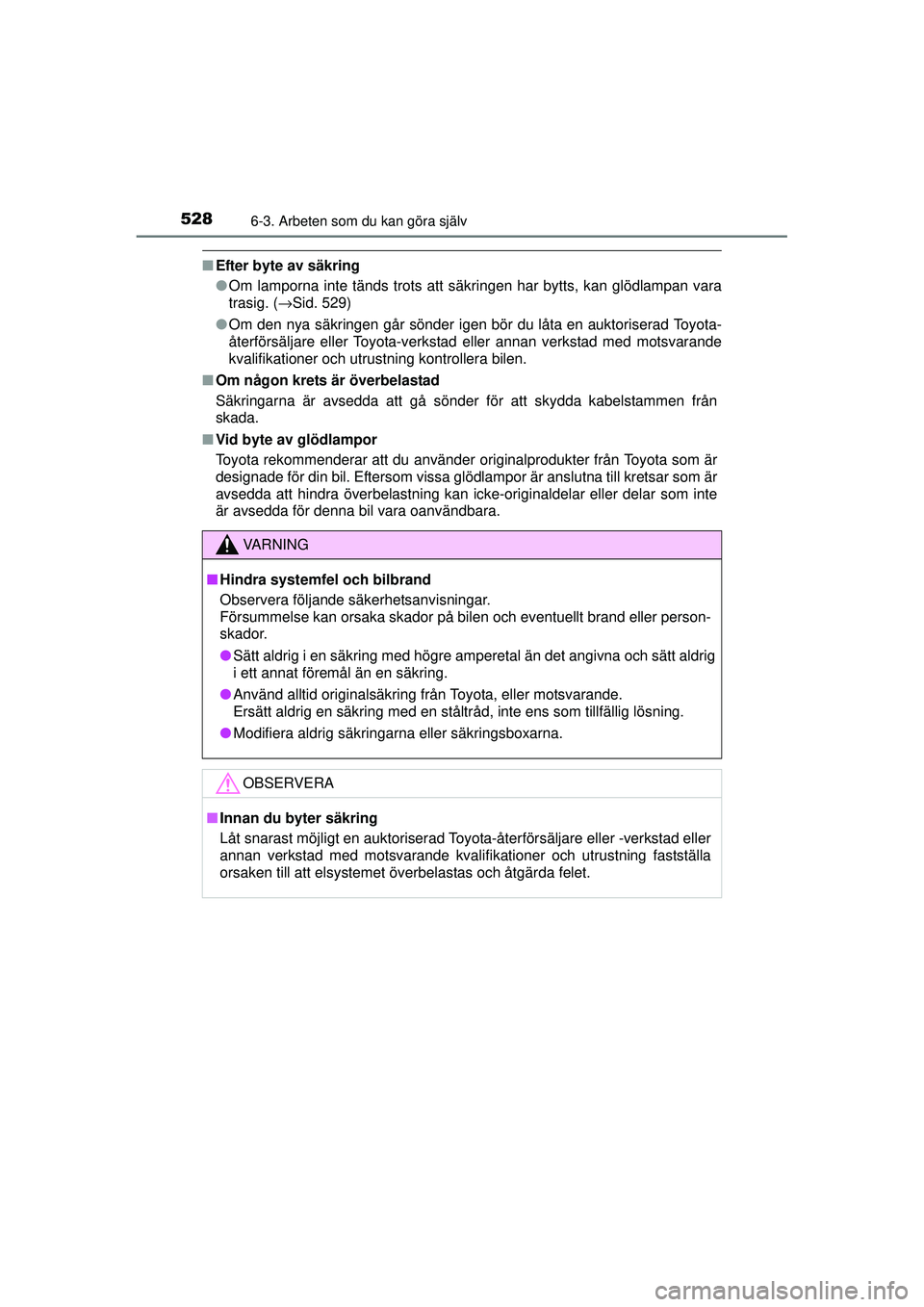

■Efter byte av säkring
●Om lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( →Sid. 529)
● Om den nya säkringen går sönder igen bör du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
■ Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
■ Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
■Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
● Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
● Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
● Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
■Innan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning fastställa
orsaken till att elsystemet överbelastas och åtgärda felet.
OM47A31SE.book Page 528 Frid ay, January 22, 2016 8:14 PM

5296-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel

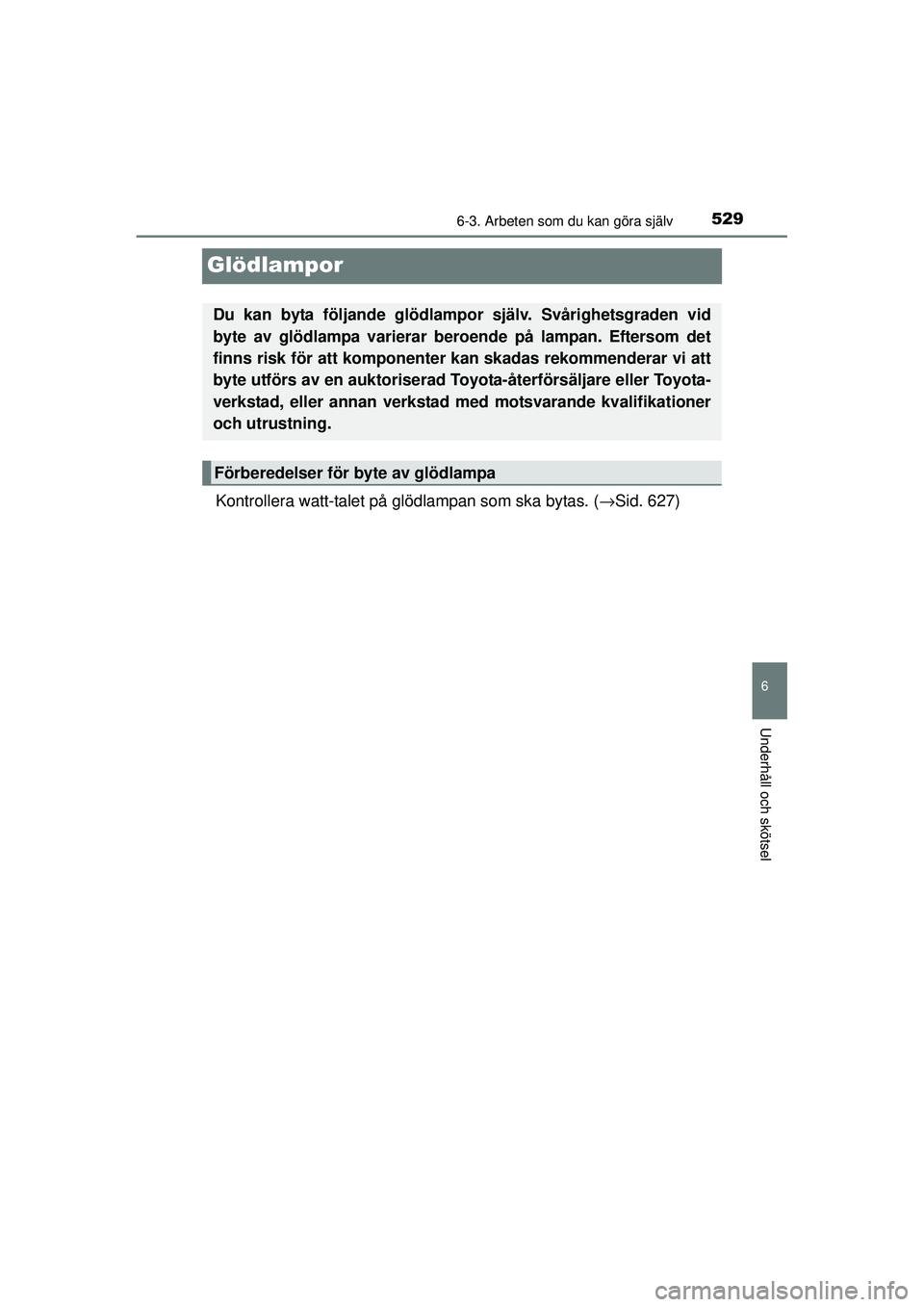

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (→Sid. 627)
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
OM47A31SE.book Page 529 Frid ay, January 22, 2016 8:14 PM

5306-3. Arbeten som du kan göra själv
OM47A31SE■
Fram
Körriktningsvisare, fram
■Bak
Bakre körriktningsvisare
Backljus

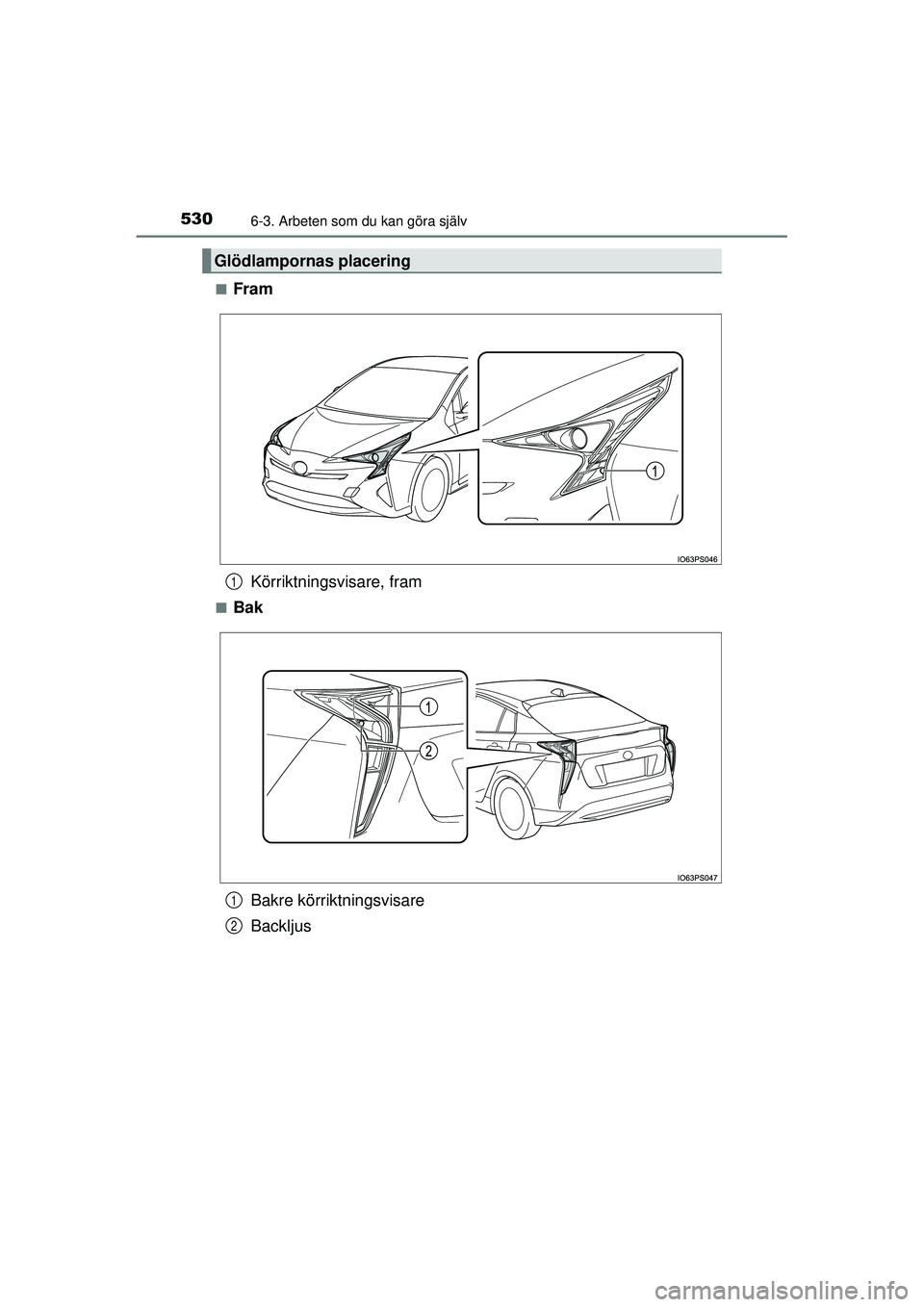

Glödlampornas placering
1
1
2
