TOYOTA PRIUS 2015 Bruksanvisningar (in Swedish)

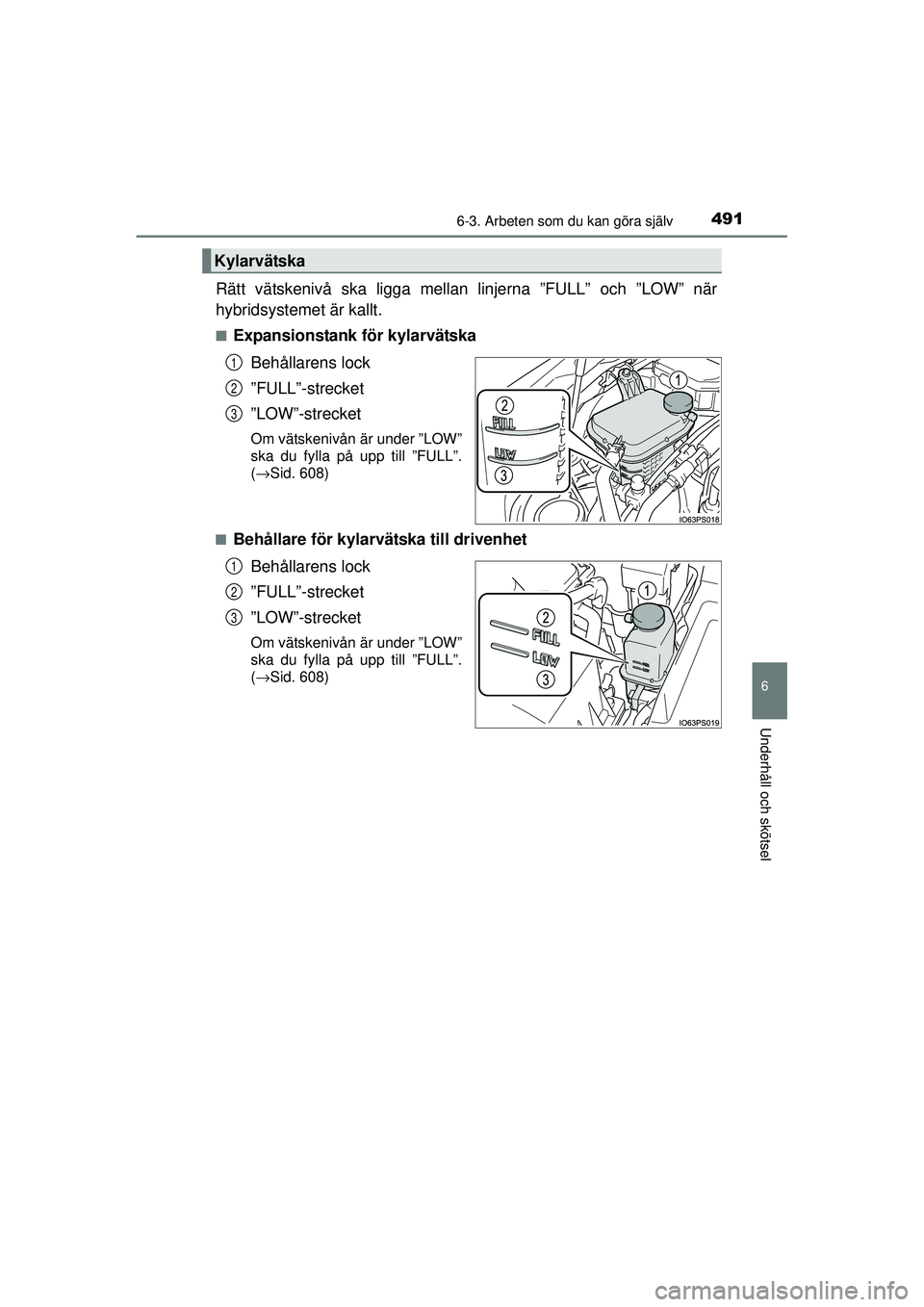

4916-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel
Rätt vätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” när
hybridsystemet är kallt.
■Expansionstank för kylarvätskaBehållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 608)
■
Behållare för kylarvätska till drivenhet Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 608)
Kylarvätska
1
2
3
1
2
3
OM47A31SE.book Page 491 Frid ay, January 22, 2016 8:14 PM

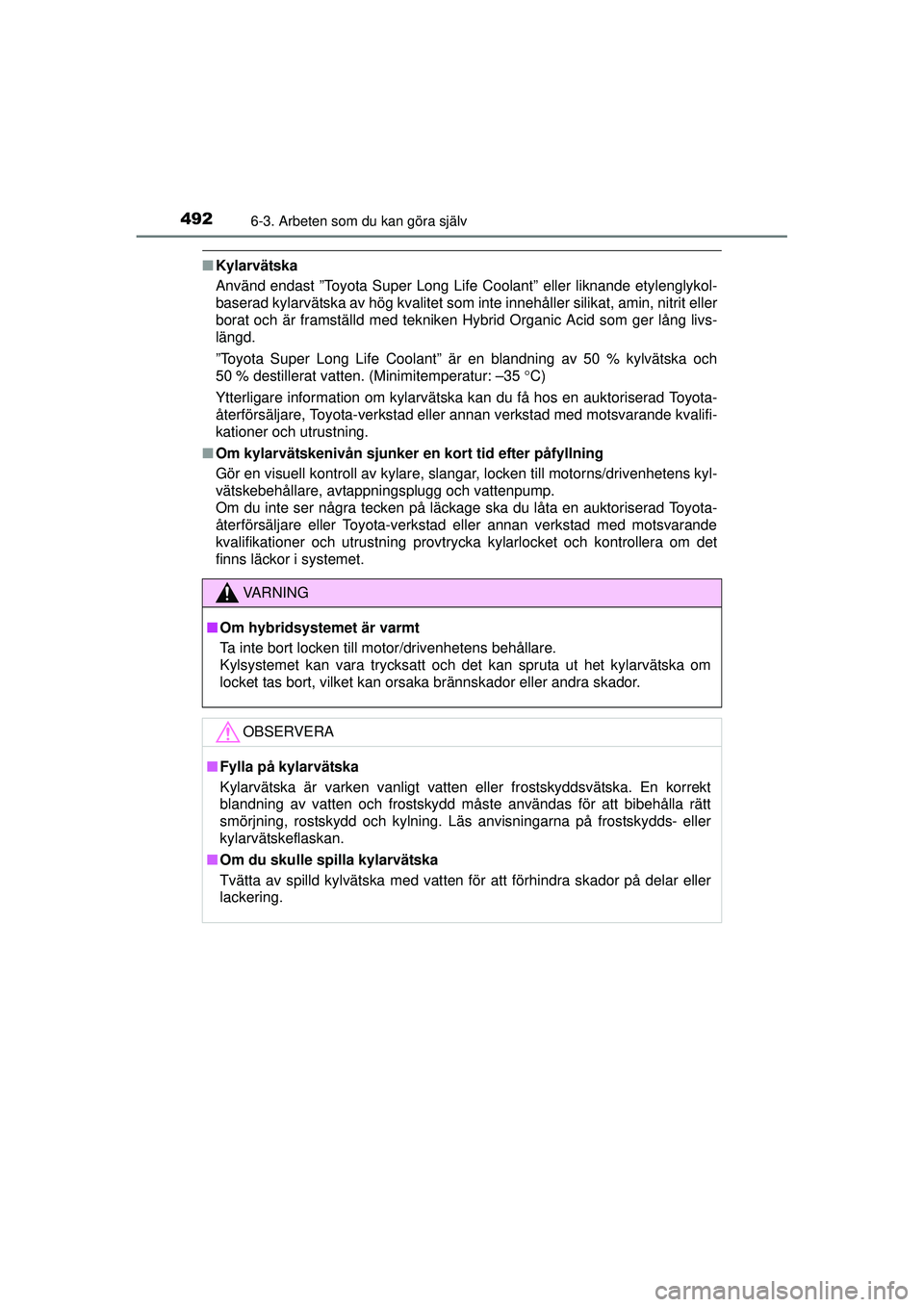

4926-3. Arbeten som du kan göra själv
OM47A31SE
■Kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykol-
baserad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller
borat och är framställd med tekniken Hybrid Organic Acid som ger lång livs-
längd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % destillerat vatten. (Minimitemperatur: –35 °C)
Ytterligare information om kylarvätska kan du få hos en auktoriserad Toyota-
återförsäljare, Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
■ Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i systemet.
VA R N I N G
■Om hybridsystemet är varmt
Ta inte bort locken till motor/drivenhetens behållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
■Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
■ Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
OM47A31SE.book Page 492 Frid ay, January 22, 2016 8:14 PM

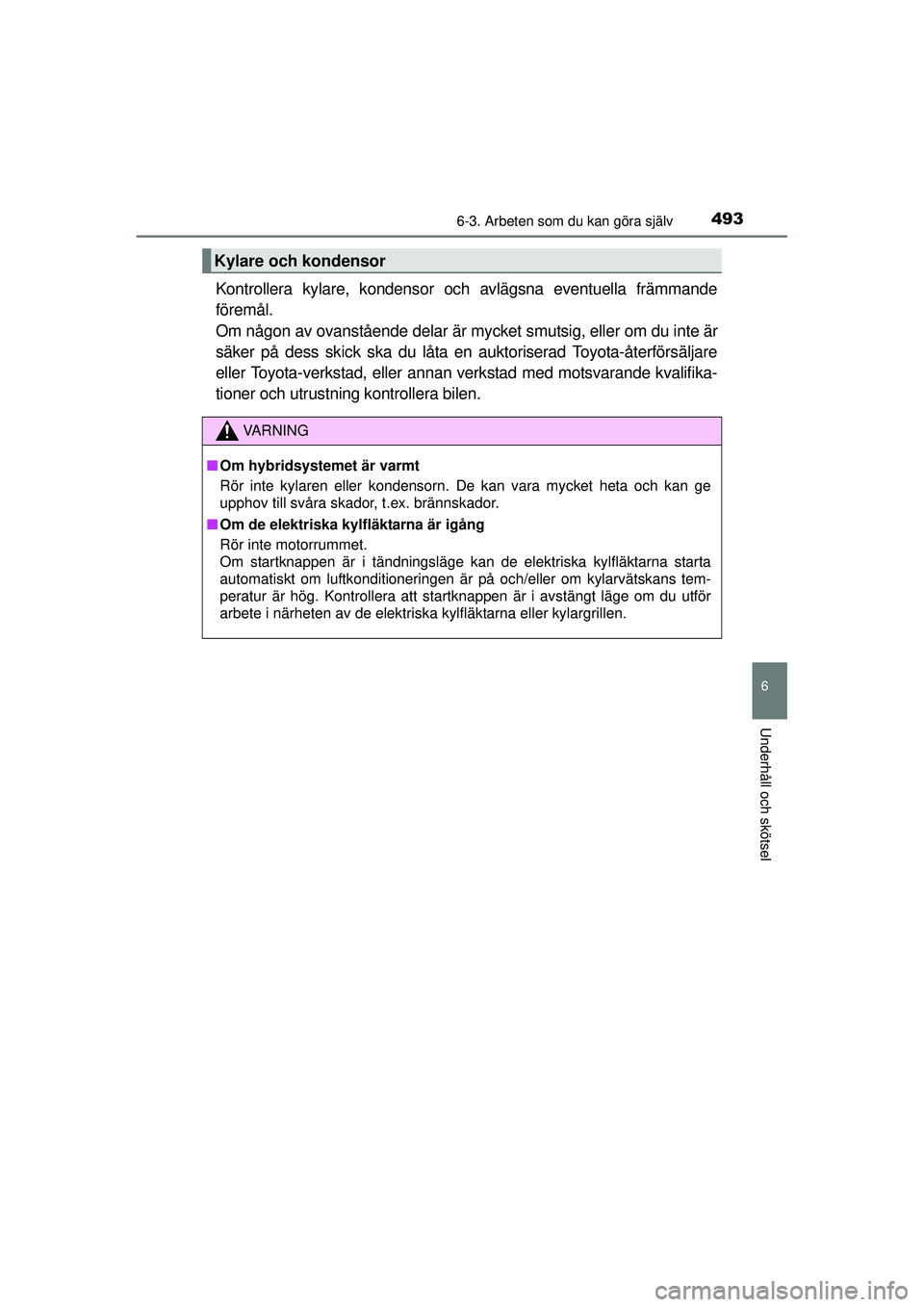

4936-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel
Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig, eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
Kylare och kondensor
VA R N I N G
■Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
■ Om de elektriska kylfläktarna är igång
Rör inte motorrummet.
Om startknappen är i tändningsläge kan de elektriska kylfläktarna starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskans tem-
peratur är hög. Kontrollera att startknappen är i avstängt läge om du utför
arbete i närheten av de elektriska kylfläktarna eller kylargrillen.
OM47A31SE.book Page 493 Frid ay, January 22, 2016 8:14 PM

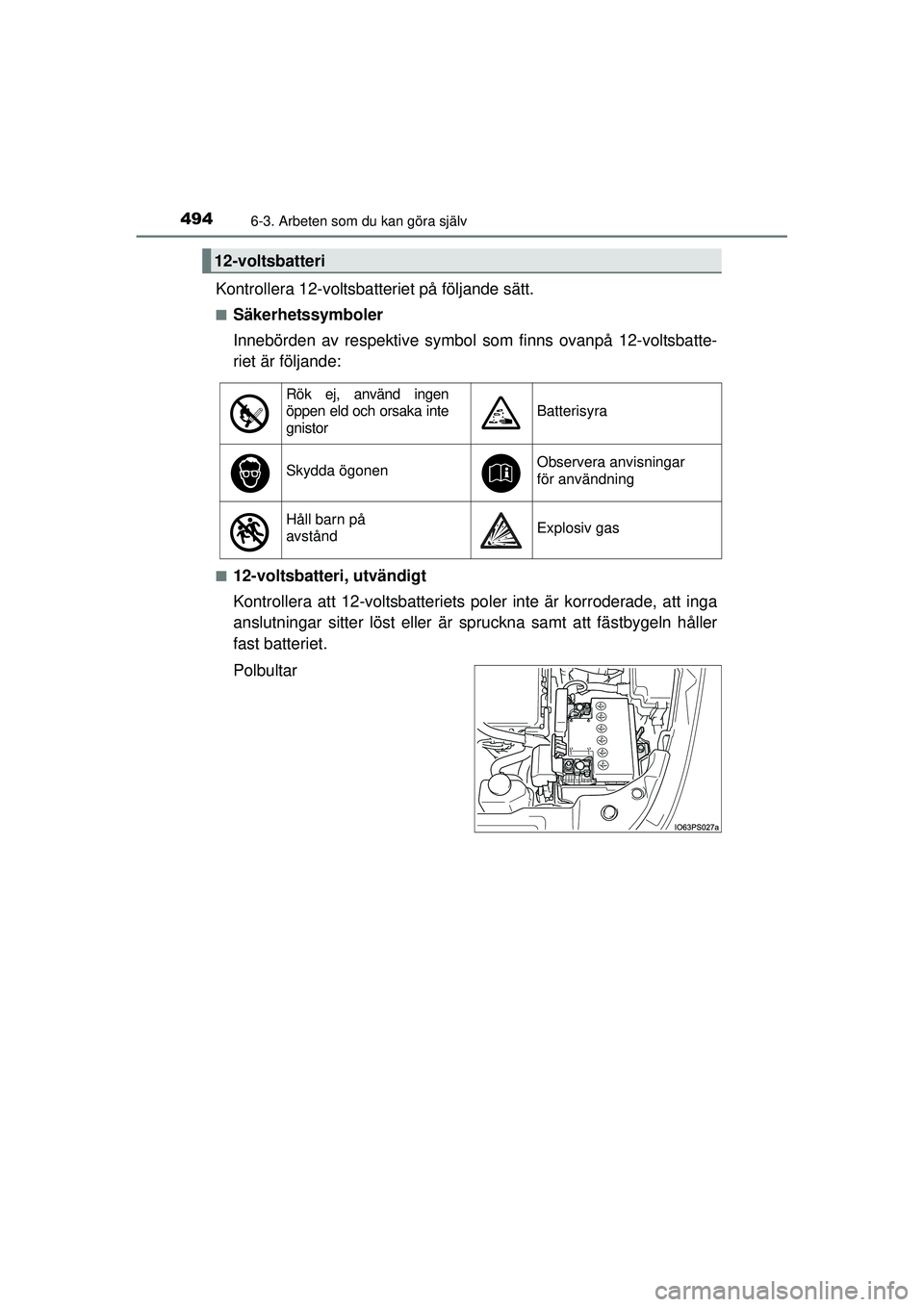

4946-3. Arbeten som du kan göra själv
OM47A31SE
Kontrollera 12-voltsbatteriet på följande sätt.
■Säkerhetssymboler
Innebörden av respektive symbol som finns ovanpå 12-voltsbatte-
riet är följande:
■12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets po ler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller
fast batteriet.
Polbultar
12-voltsbatteri
Rök ej, använd ingen
öppen eld och orsaka inte
gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på
avståndExplosiv gas
OM47A31SE.book Page 494 Frid ay, January 22, 2016 8:14 PM

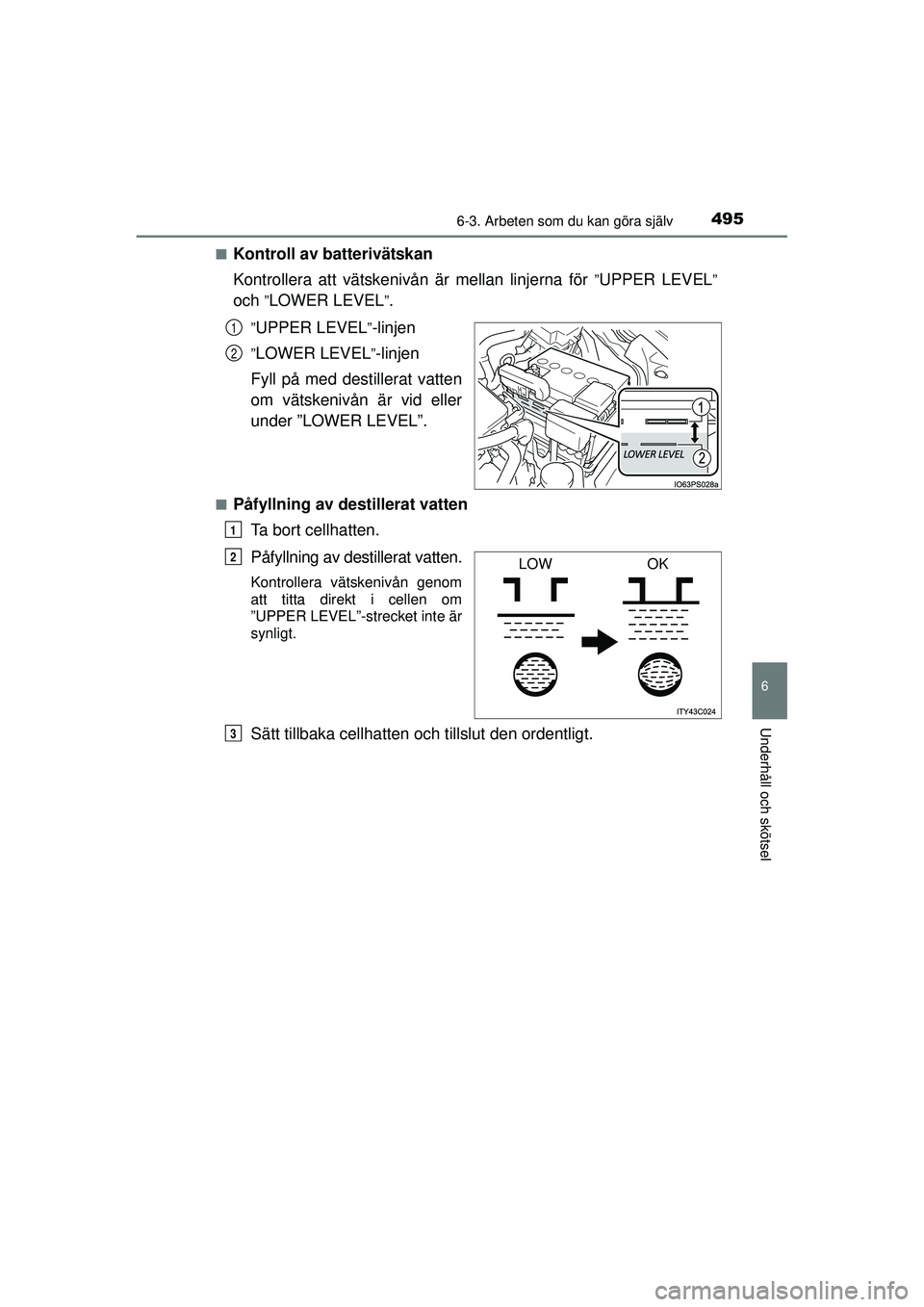

4956-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel
■Kontroll av batterivätskan
Kontrollera att vätskenivån är mellan linjerna för
”UPPER LEVEL”
och ”LOWER LEVEL”.
”UPPER LEVEL”-linjen
”LOWER LEVEL”-linjen
Fyll på med destillerat vatten
om vätskenivån är vid eller
under ”LOWER LEVEL”.
■Påfyllning av destillerat vatten Ta bort cellhatten.
Påfyllning av destillerat vatten.
Kontrollera vätskenivån genom
att titta direkt i cellen om
”UPPER LEVEL”-strecket inte är
synligt.
Sätt tillbaka cellhatt en och tillslut den ordentligt.
1
2
1
LOWOK2
3
OM47A31SE.book Page 495 Frid ay, January 22, 2016 8:14 PM

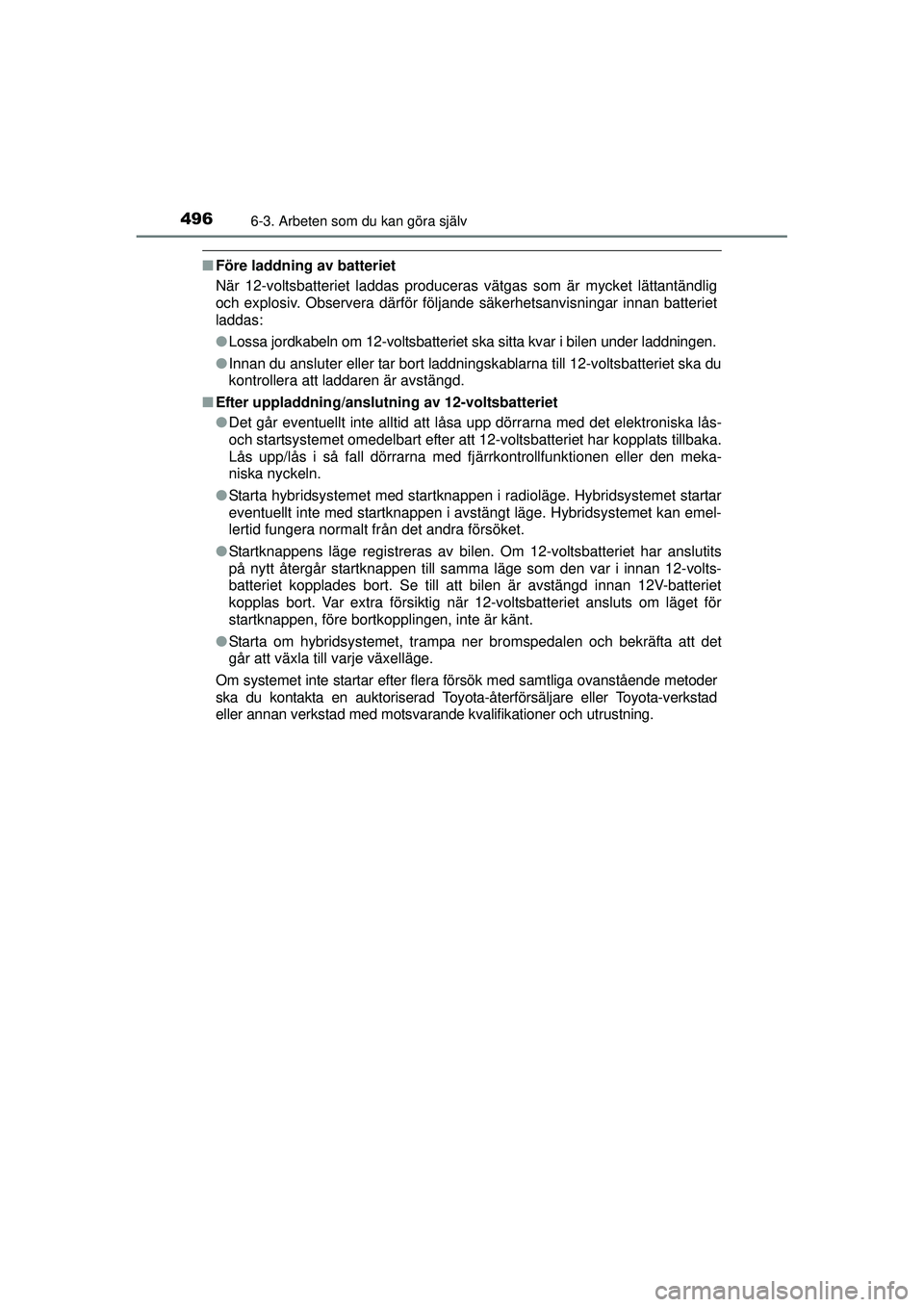

4966-3. Arbeten som du kan göra själv
OM47A31SE
■Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
●Lossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddningen.
● Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
■ Efter uppladdning/anslutning av 12-voltsbatteriet
●Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fj ärrkontrollfunktionen eller den meka-
niska nyckeln.
● Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
● Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att bilen är avstängd innan 12V-batteriet
kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts om läget för
startknappen, före bortkopplingen, inte är känt.
● Starta om hybridsystemet, trampa ner bromspedalen och bekräfta att det
går att växla till varje växelläge.
Om systemet inte startar efter flera försök med samtliga ovanstående metoder
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
OM47A31SE.book Page 496 Frid ay, January 22, 2016 8:14 PM

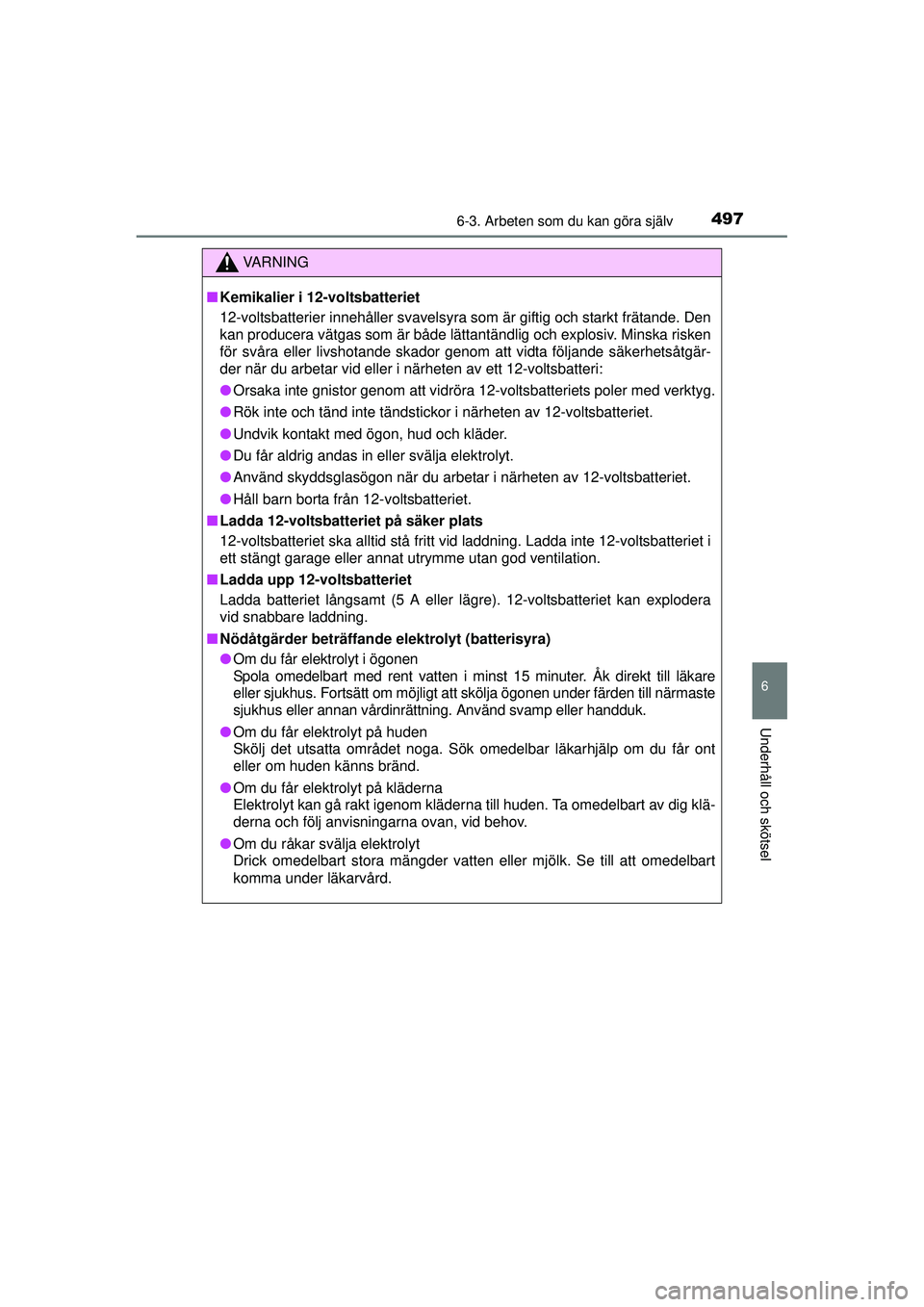

4976-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel
VA R N I N G
■Kemikalier i 12-voltsbatteriet
12-voltsbatterier innehåller svavelsyra so m är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för svåra eller livshotande skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
● Orsaka inte gnistor genom att vidröra 12-voltsbatteriets poler med verktyg.
● Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
● Undvik kontakt med ögon, hud och kläder.
● Du får aldrig andas in eller svälja elektrolyt.
● Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
● Håll barn borta från 12-voltsbatteriet.
■ Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska alltid stå fritt vid laddning. Ladda inte 12-voltsbatteriet i
ett stängt garage eller annat utrymme utan god ventilation.
■ Ladda upp 12-voltsbatteriet
Ladda batteriet långsamt (5 A eller lägre). 12-voltsbatteriet kan explodera
vid snabbare laddning.
■ Nödåtgärder beträffande elektrolyt (batterisyra)
● Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till närmaste
sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
● Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
● Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
● Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OM47A31SE.book Page 497 Frid ay, January 22, 2016 8:14 PM

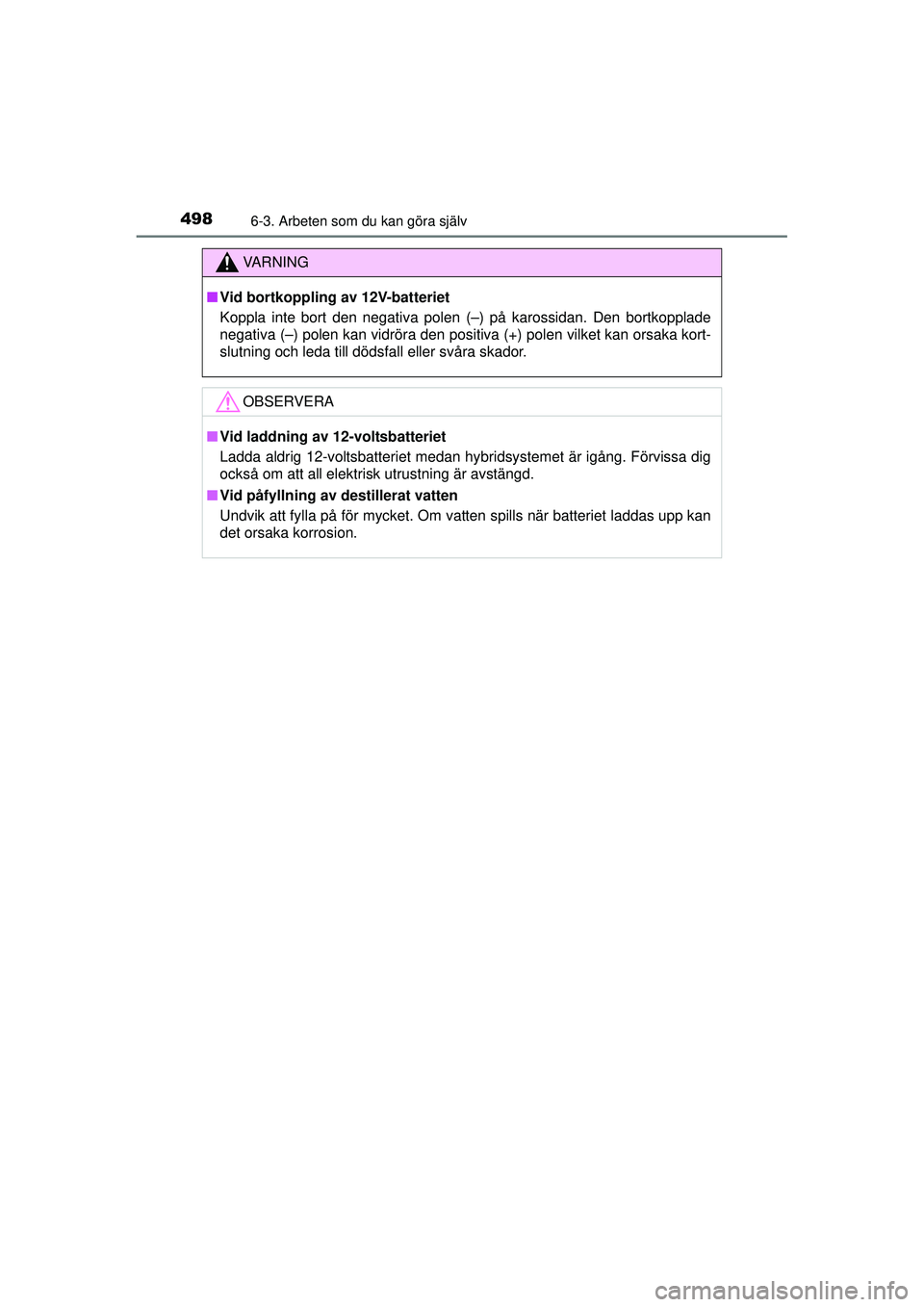

4986-3. Arbeten som du kan göra själv
OM47A31SE
VA R N I N G
■Vid bortkoppling av 12V-batteriet
Koppla inte bort den negativa polen (–) på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den positiva (+) polen vilket k\
an orsaka kort-
slutning och leda till dödsfall eller svåra skador.
OBSERVERA
■Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
■ Vid påfyllning av destillerat vatten
Undvik att fylla på för mycket. Om vatten spills när batteriet laddas upp kan
det orsaka korrosion.
OM47A31SE.book Page 498 Frid ay, January 22, 2016 8:14 PM

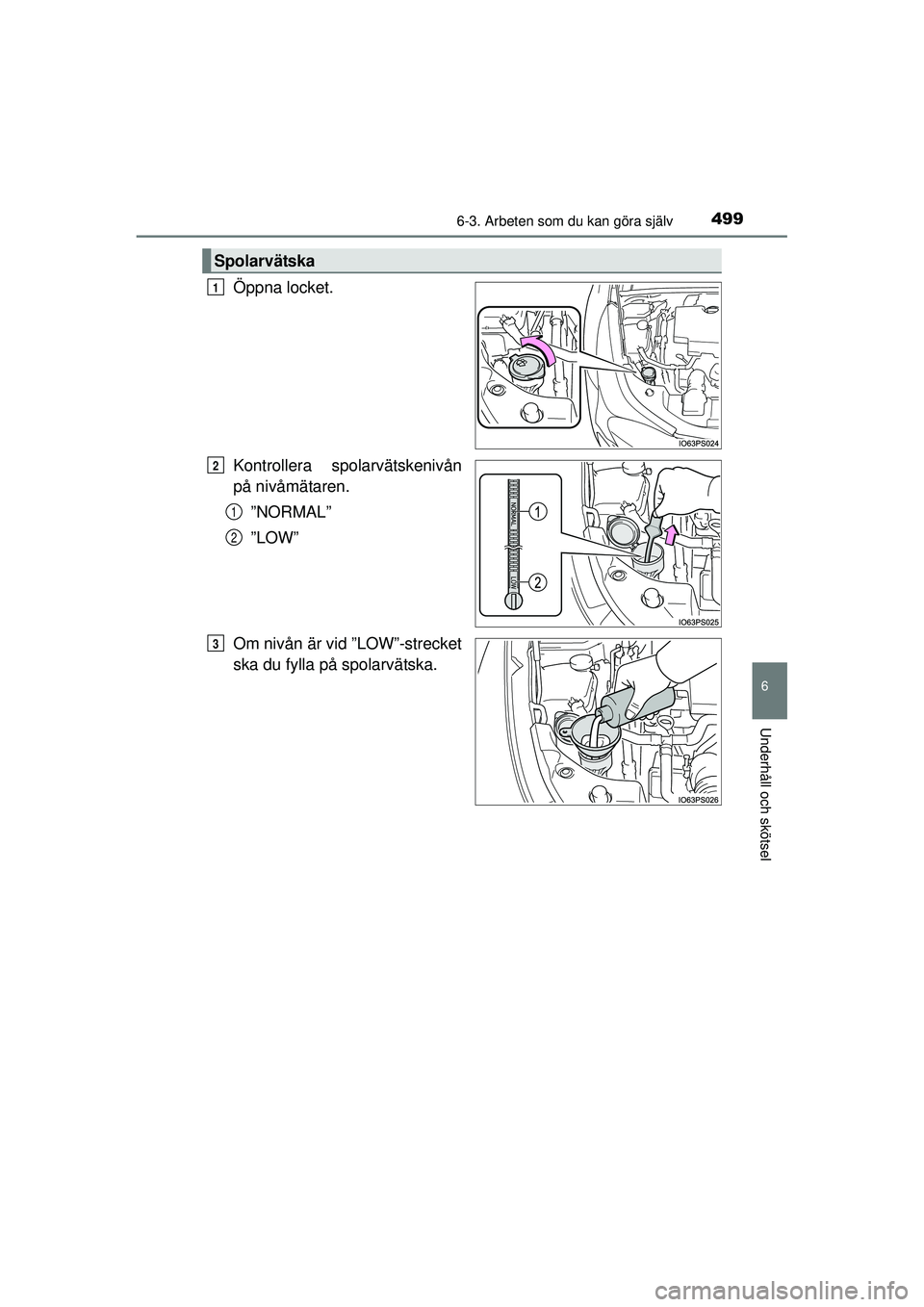

4996-3. Arbeten som du kan göra själv
OM47A31SE
6
Underhåll och skötsel
Öppna locket.
Kontrollera spolarvätskenivån
på nivåmätaren.”NORMAL”
”LOW”
Om nivån är vid ”LOW”-strecket
ska du fylla på spolarvätska.
Spolarvätska
1
2
1
2
3
OM47A31SE.book Page 499 Frid ay, January 22, 2016 8:14 PM

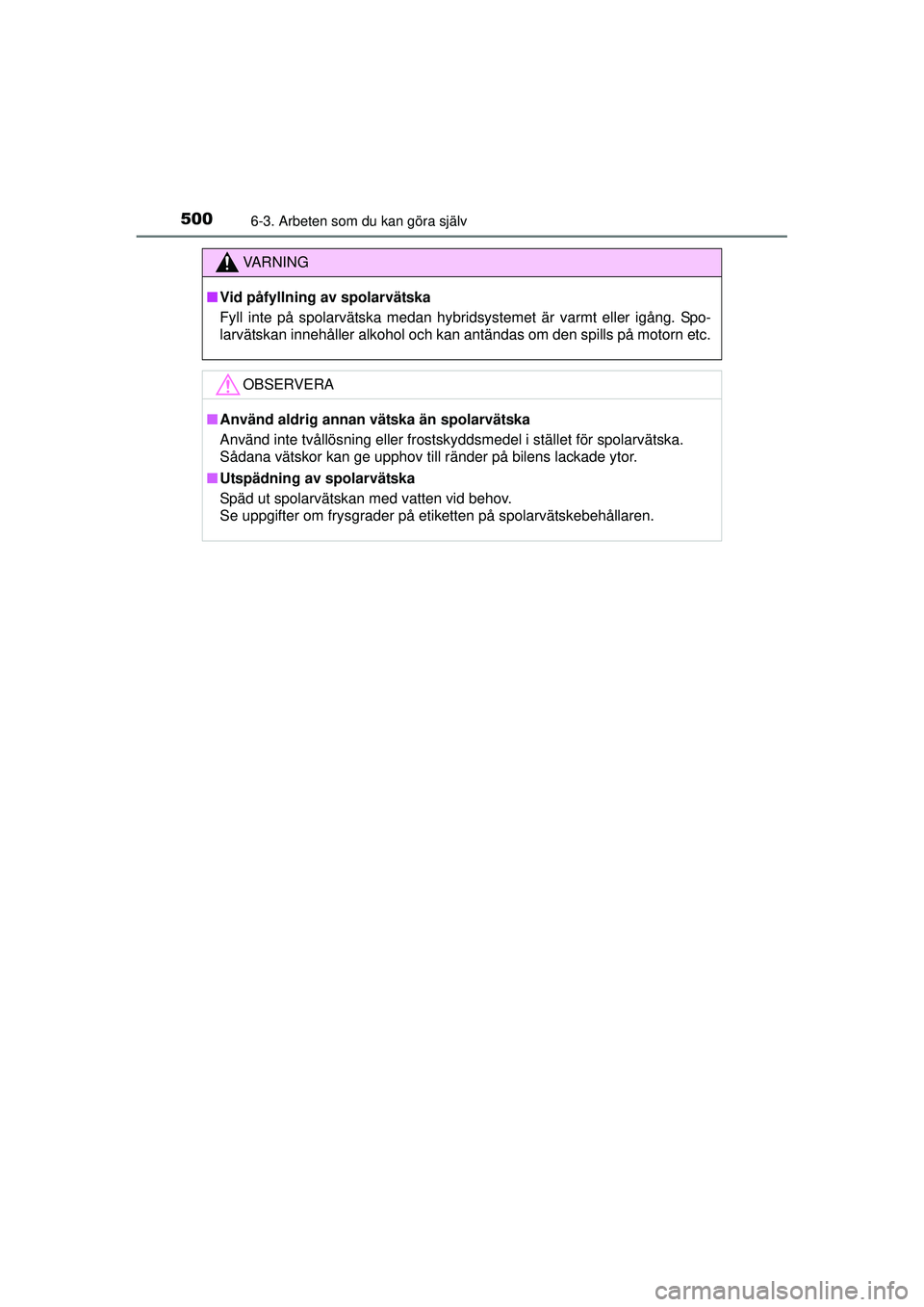

5006-3. Arbeten som du kan göra själv
OM47A31SE
VA R N I N G
■Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OBSERVERA
■Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
■ Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
