6117-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår

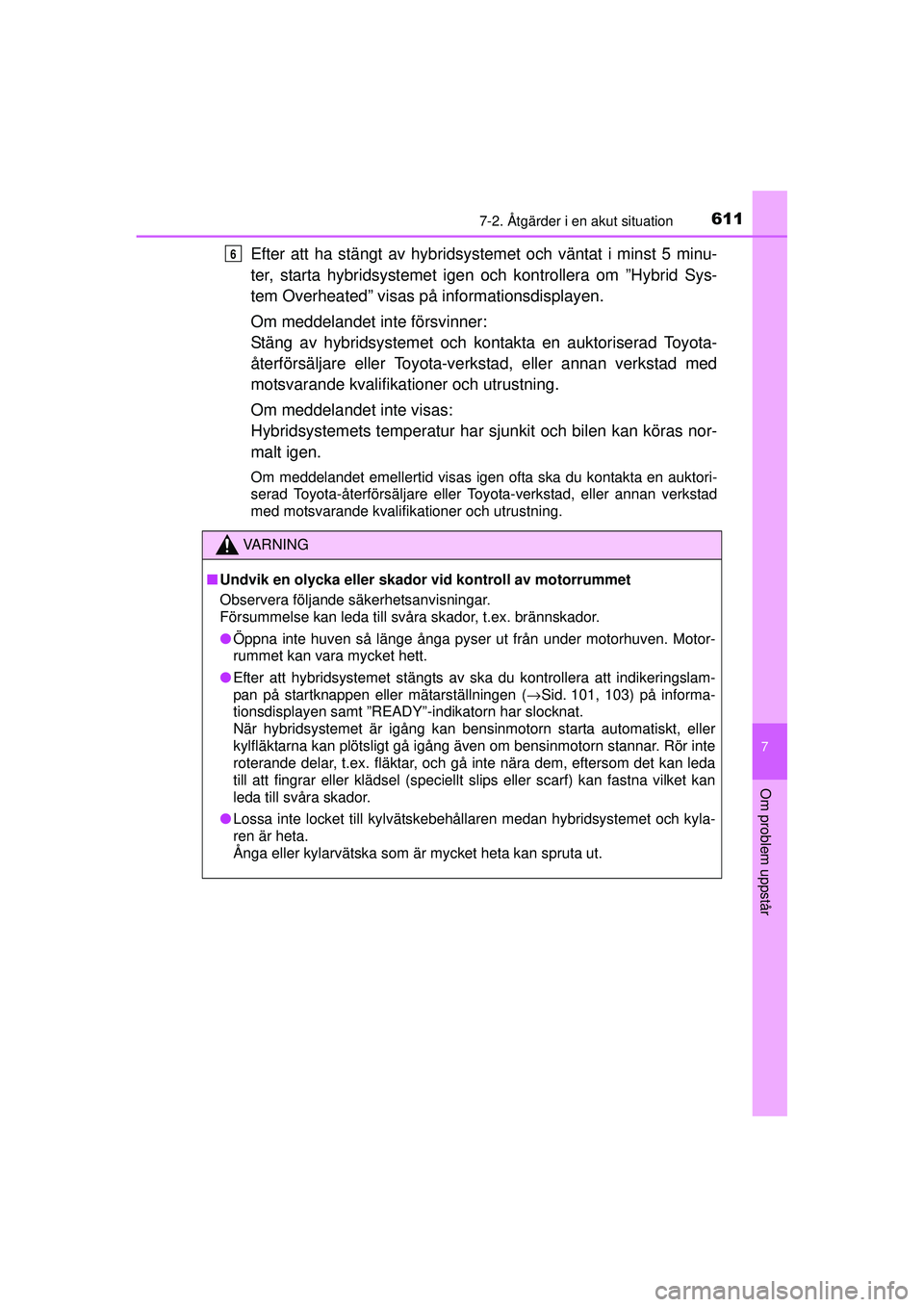

Efter att ha stängt av hybridsystemet och väntat i minst 5 minu-
ter, starta hybridsystemet igen och kontrollera om ”Hybrid Sys-
tem Overheated” visas på informationsdisplayen.
Om meddelandet inte försvinner:
Stäng av hybridsystemet och ko ntakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Om meddelandet inte visas:
Hybridsystemets temperatur har sjunkit och bilen kan köras nor-
malt igen.
Om meddelandet emellertid visas igen ofta ska du kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
VA R N I N G
■ Undvik en olycka eller skador vid kontroll av motorrummet
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador, t.ex. brännskador.
● Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
● Efter att hybridsystemet stängts av ska du kontrollera att indikeringslam-
pan på startknappen eller mätarställningen ( →Sid. 101, 103) på informa-
tionsdisplayen samt ”READY”-indikatorn har slocknat.
När hybridsystemet är igång kan bensinmotorn starta automatiskt, eller
kylfläktarna kan plötsligt gå igång även om bensinmotorn stannar. Rör inte
roterande delar, t.ex. fläktar, och gå inte nära dem, eftersom det kan leda
till att fingrar eller klädsel (speciellt slips eller scarf) kan fastna vilket kan
leda till svåra skador.
● Lossa inte locket till kylvätskebehållaren medan hybridsystemet och kyla-
ren är heta.
Ånga eller kylarvätska som är mycket heta kan spruta ut.
6
OM47A31SE.book Page 611 Frid ay, January 22, 2016 8:14 PM

6127-2. Åtgärder i en akut situation
OM47A31SE

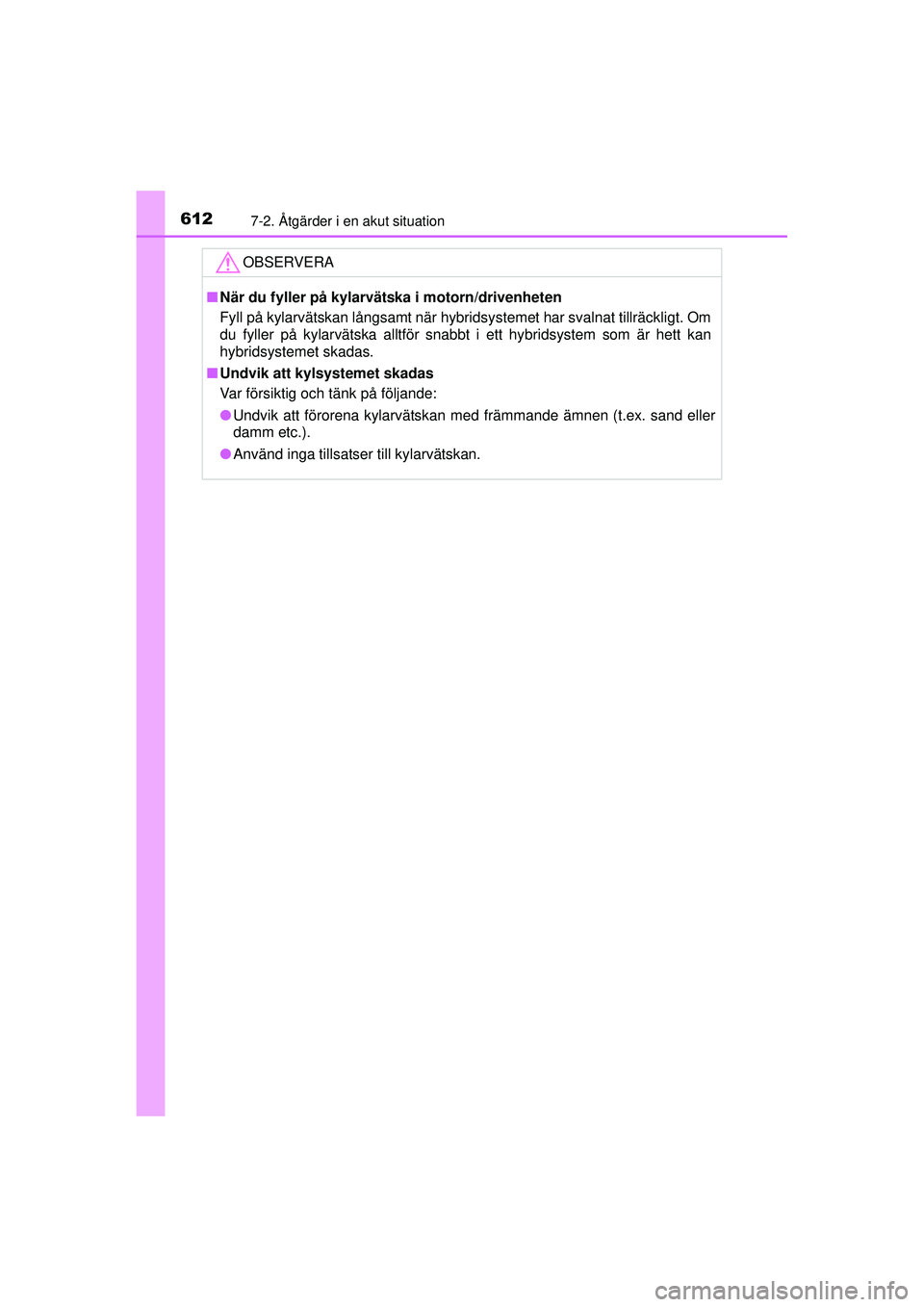

OBSERVERA
■När du fyller på kylarvätska i motorn/drivenheten
Fyll på kylarvätskan långsamt när hybridsystemet har svalnat tillräckligt. Om
du fyller på kylarvätska alltför snabbt i ett hybridsystem som är hett kan
hybridsystemet skadas.
■ Undvik att kylsystemet skadas
Var försiktig och tänk på följande:
● Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
● Använd inga tillsatser till kylarvätskan.
OM47A31SE.book Page 612 Frid ay, January 22, 2016 8:14 PM

6137-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår

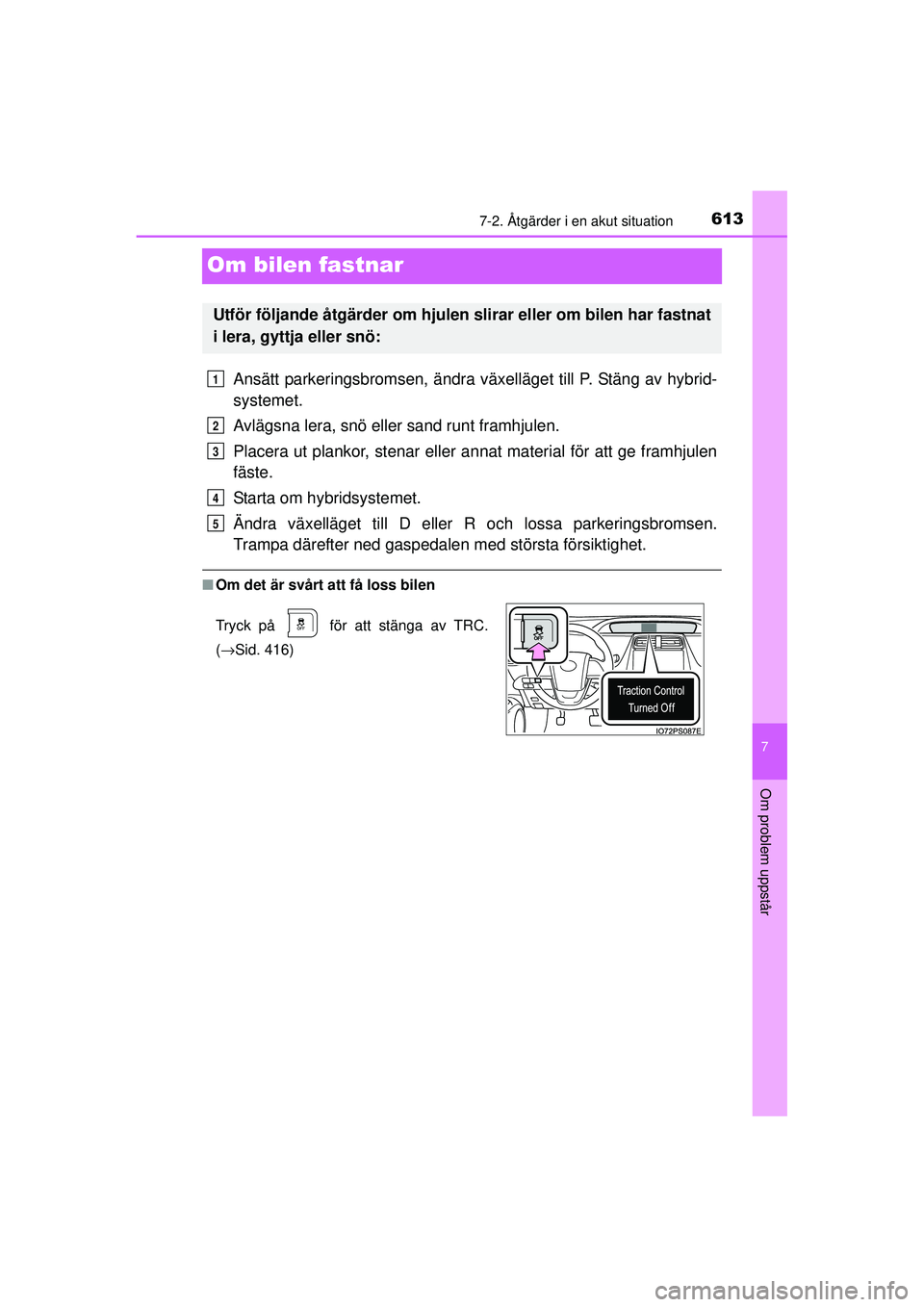

Om bilen fastnar
Ansätt parkeringsbromsen, ändra växelläget till P. Stäng av hybrid-
systemet.
Avlägsna lera, snö eller sand runt framhjulen.
Placera ut plankor, stenar eller annat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
Ändra växelläget t ill D eller R och lossa parkeringsbromsen.
Trampa därefter ned gaspedalen med största försiktighet.
■ Om det är svårt att få loss bilen
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
( →Sid. 416)
1
2
3
4
5
OM47A31SE.book Page 613 Frid ay, January 22, 2016 8:14 PM

6147-2. Åtgärder i en akut situation
OM47A31SE

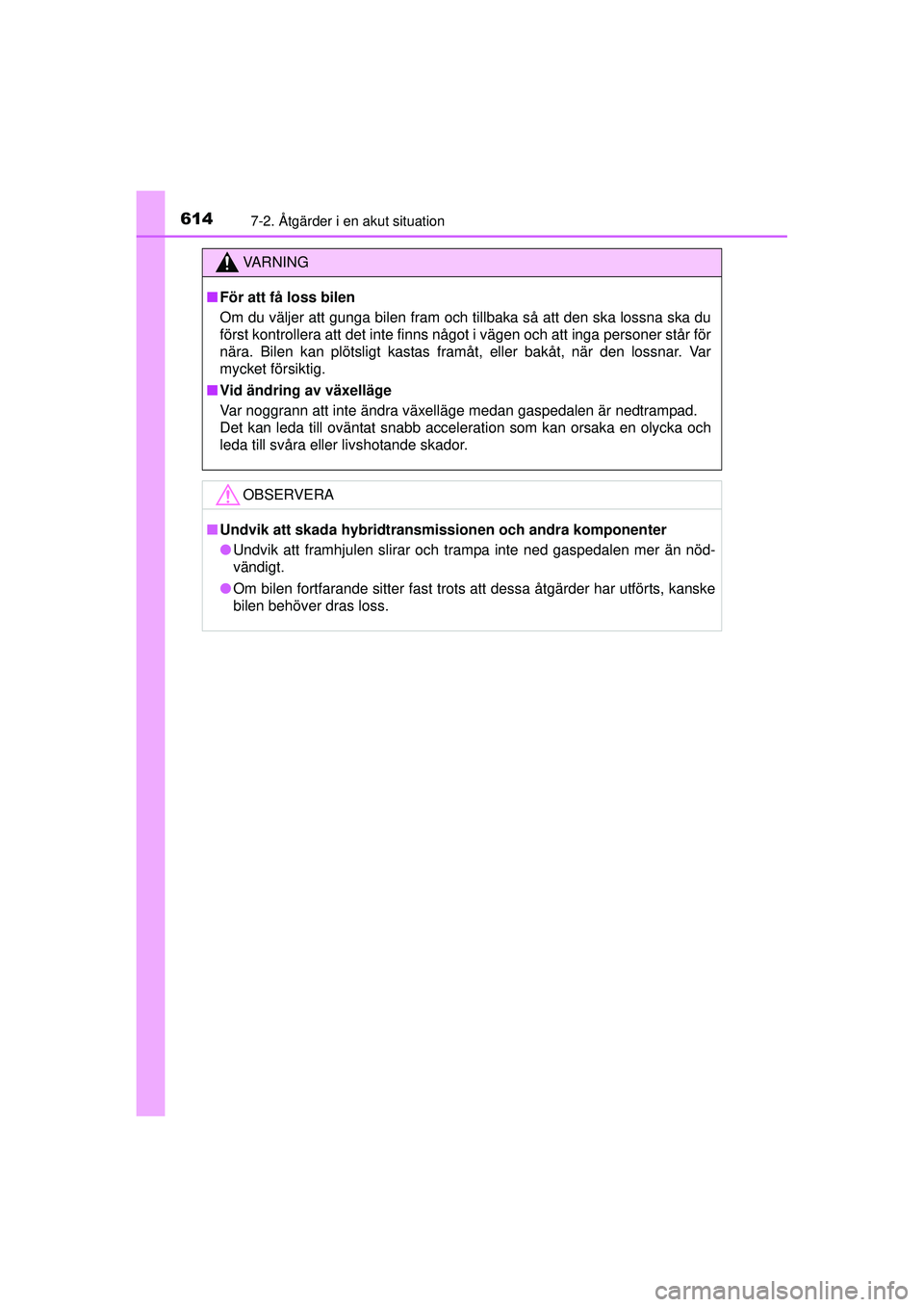

VA R N I N G
■För att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
■ Vid ändring av växelläge
Var noggrann att inte ändra växelläge medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
■Undvik att skada hybridtransmi ssionen och andra komponenter
● Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
● Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver dras loss.
OM47A31SE.book Page 614 Frid ay, January 22, 2016 8:14 PM

615

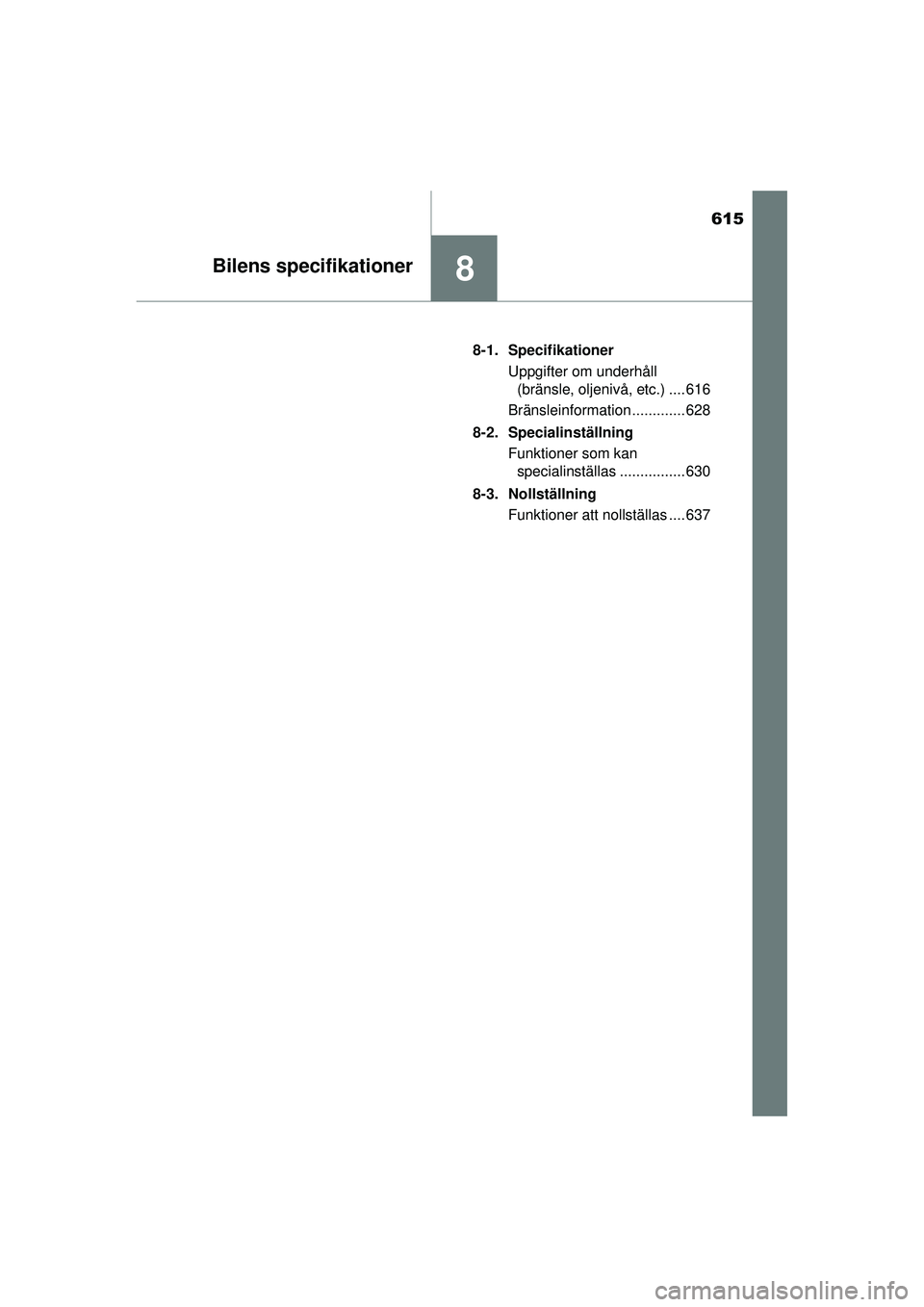

8Bilens specifikationer
OM47A31SE8-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 616
Bränsleinformation ............. 628
8-2. Specialinställning Funktioner som kan specialinställas ................ 630
8-3. Nollställning Funktioner att nollställas .... 637
OM47A31SE.book Page 615 Frid ay, January 22, 2016 8:14 PM

6168-1. Specifikationer
OM47A31SE

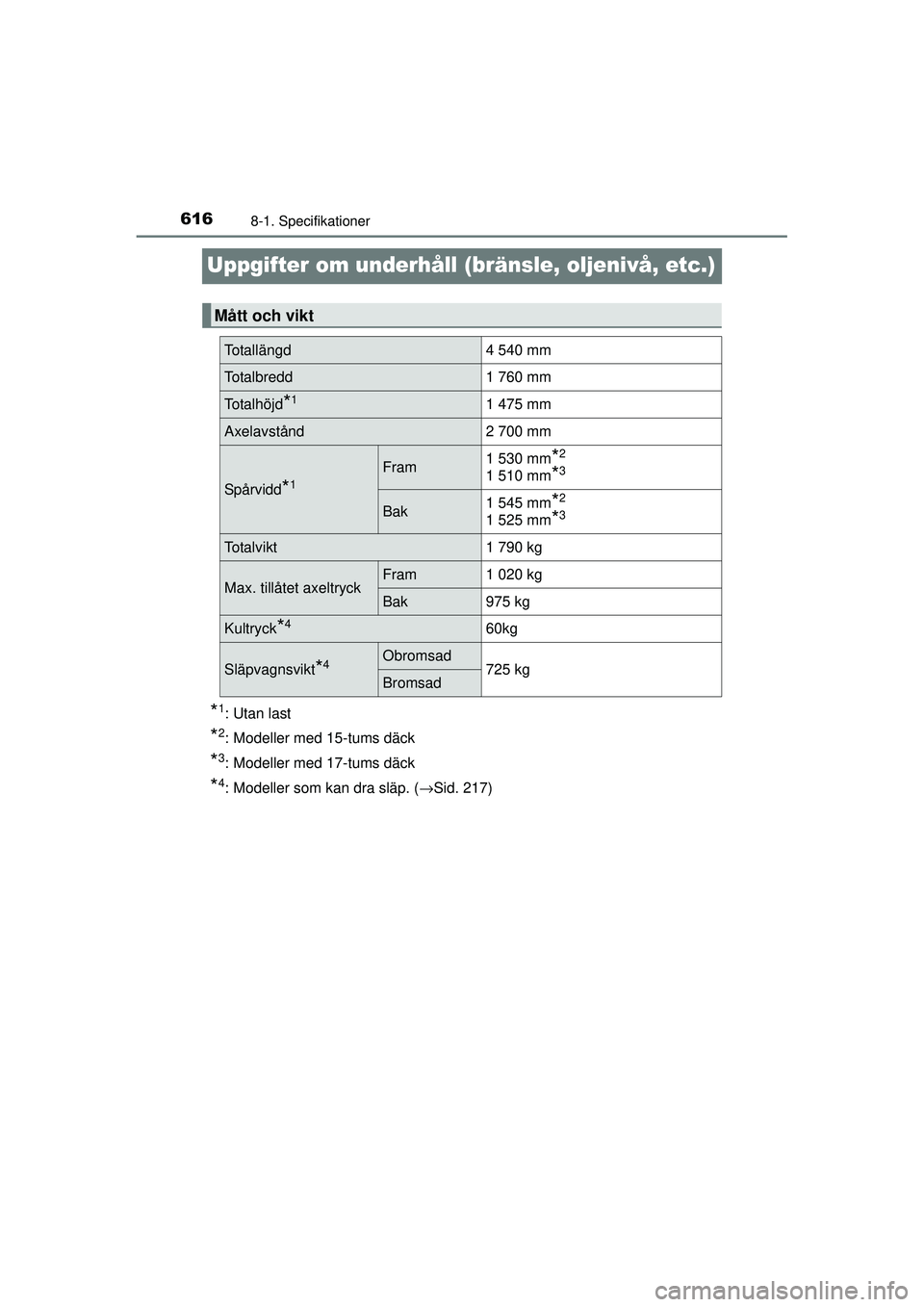

Uppgifter om underhåll (bränsle, oljenivå, etc.)
*1: Utan last
*2: Modeller med 15-tums däck
*3: Modeller med 17-tums däck
*4: Modeller som kan dra släp. (→Sid. 217)
Mått och vikt
Totallängd4 540 mm
Totalbredd1 760 mm
To t a l h ö j d*11 475 mm
Axelavstånd2 700 mm
Spårvidd*1
Fram1 530 mm*2
1 510 mm*3
Bak1 545 mm*2
1 525 mm*3
To t a l v i k t1 790 kg
Max. tillåtet axeltryckFram1 020 kg
Bak975 kg
Kultryck*460kg
Släpvagnsvikt*4Obromsad725 kgBromsad
OM47A31SE.book Page 616 Frid ay, January 22, 2016 8:14 PM

6178-1. Specifikationer
OM47A31SE
8
Bilens specifikationer
■Chassinummer
Chassinumret är det som juridiskt sett identifierar din bil. Detta num-
mer är den viktigaste identifieringen av din Toyota. Det används vid
registrering av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra
sida.
Numret är även instansat under
höger framsäte.
Numret anges också på tillver-
karens typskylt.
Chassinummer och typskylt
OM47A31SE.book Page 617 Friday, January 22, 2016 8:14 PM

6188-1. Specifikationer
OM47A31SE■
Motornummer
Motornumret är instansat på
cylinderblocket
som bilden
visar.
Motor
Modell2ZR-FXE-motor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd80,5 × 88,3 mm
Vo l y m1 798 cm3
VentilspelAutomatisk inställning
OM47A31SE.book Page 618 Frid ay, January 22, 2016 8:14 PM

6198-1. Specifikationer
OM47A31SE
8
Bilens specifikationer
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym (Referens)43 liter
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt53 kW
Maximalt vridmoment163 N
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal28 moduler
Total spänning201,6 V
OM47A31SE.book Page 619 Friday, January 22, 2016 8:14 PM

6208-1. Specifikationer
OM47A31SE■

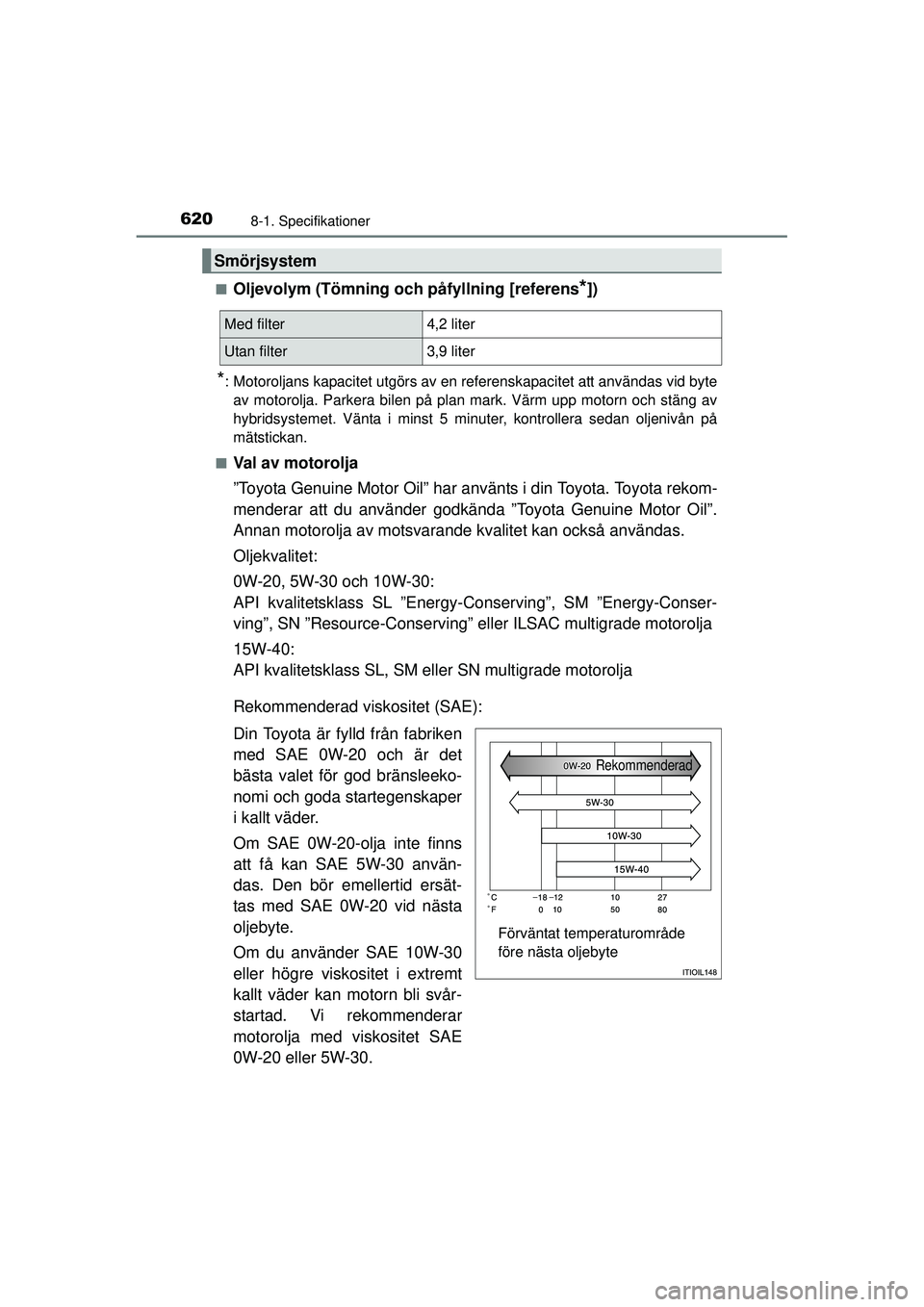

Oljevolym (Tömning och påfyllning [referens*])
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Parkera bilen på plan mark. Värm upp motorn och stäng av
hybridsystemet. Vänta i minst 5 minuter, kontrollera sedan oljenivån på
mätstickan.
■
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder godkända ”Toyota Genuine Motor Oil”.
Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Co nserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM e ller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 och är det
bästa valet för god bränsleeko-
nomi och goda startegenskaper
i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Smörjsystem
Med filter4,2 liter
Utan filter3,9 liter
Förväntat temperaturområde
före nästa oljebyte
Rekommenderad
