TOYOTA PRIUS 2015 Bruksanvisningar (in Swedish)

6017-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår

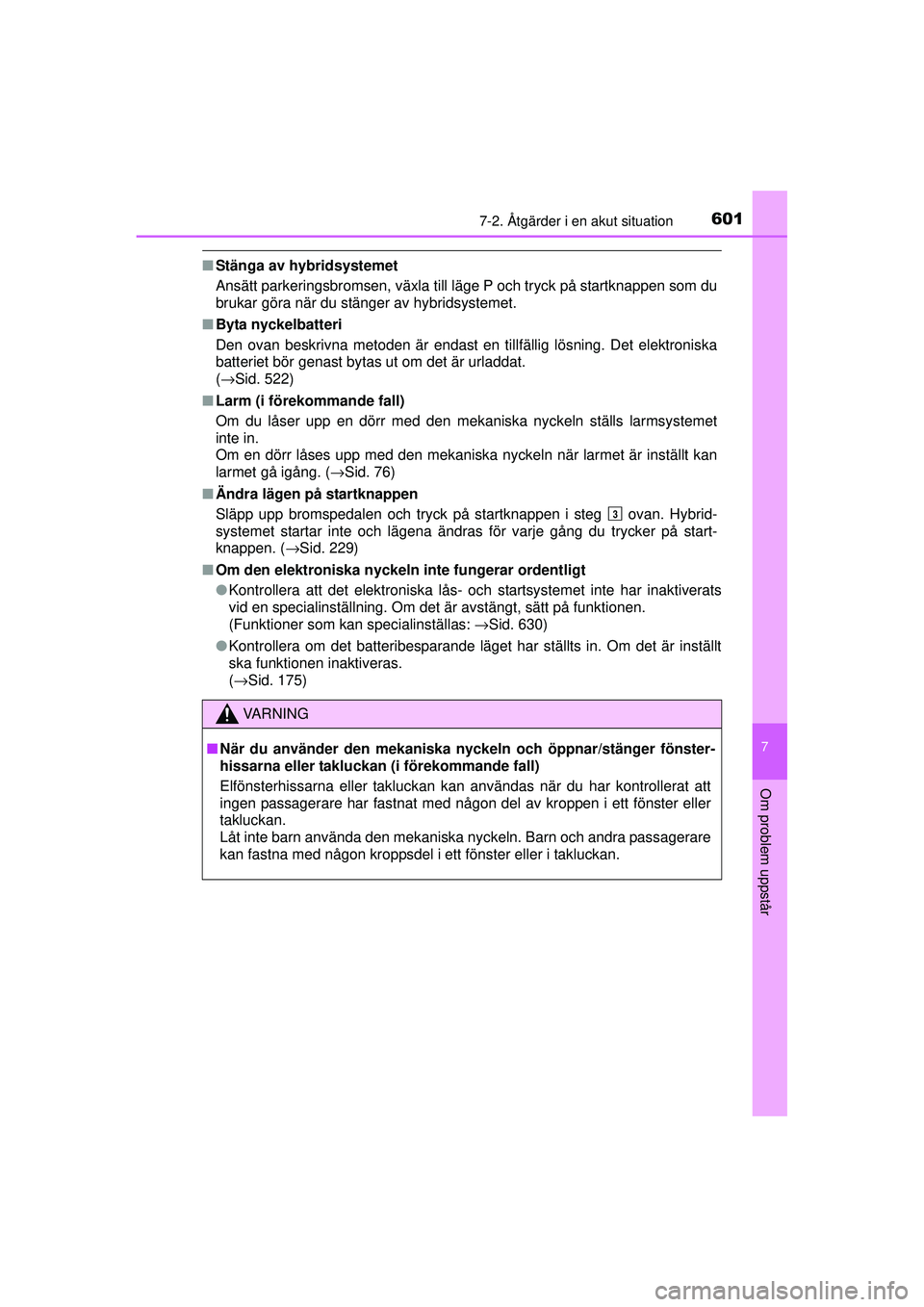

■Stänga av hybridsystemet
Ansätt parkeringsbromsen, växla till läge P och tryck på startknappen som du
brukar göra när du stänger av hybridsystemet.
■ Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska
batteriet bör genast bytas ut om det är urladdat.
(→Sid. 522)
■ Larm (i förekommande fall)
Om du låser upp en dörr med den mekaniska nyckeln ställs larmsystemet
inte in.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan
larmet gå igång. ( →Sid. 76)
■ Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startknappen i steg ovan. Hybrid-
systemet startar inte och lägena ändras för varje gång du trycker på start-
knappen. ( →Sid. 229)
■ Om den elektroniska nyckeln in te fungerar ordentligt
● Kontrollera att det elektroniska lås- och startsystemet inte har inaktiverats
vid en specialinställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas: →Sid. 630)
● Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen inaktiveras.
(→Sid. 175)
VA R N I N G
■ När du använder den mekaniska nyckeln och öppnar/stänger fönster-
hissarna eller takluckan (i förekommande fall)
Elfönsterhissarna eller takluckan kan användas när du har kontrollerat att
ingen passagerare har fastnat med någon del av kroppen i ett fönster eller
takluckan.
Låt inte barn använda den mekaniska nyckeln. Barn och andra passagerare
kan fastna med någon kroppsdel i ett fönster eller i takluckan.
3
OM47A31SE.book Page 601 Frid ay, January 22, 2016 8:14 PM

6027-2. Åtgärder i en akut situation
OM47A31SE

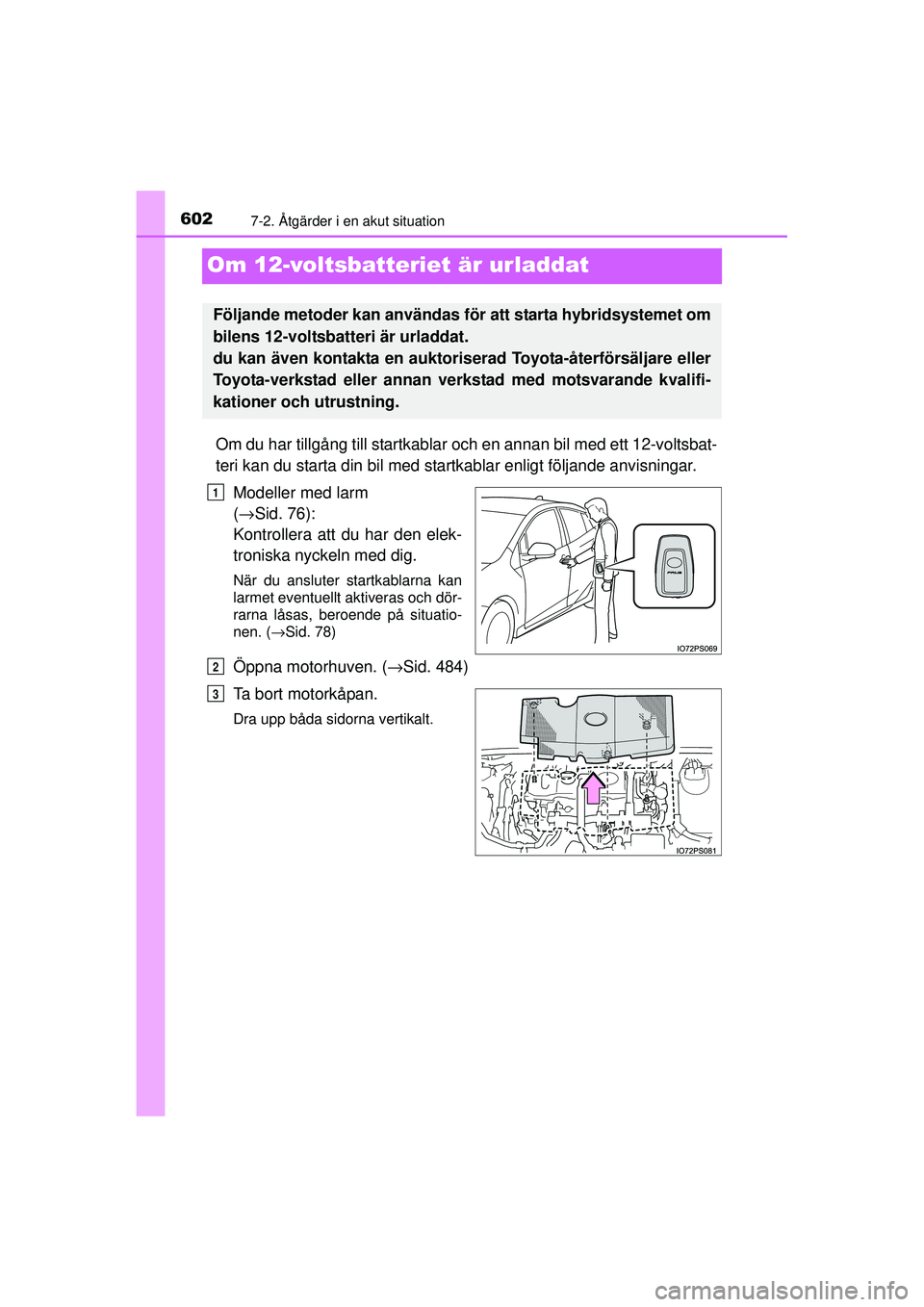

Om 12-voltsbatteriet är urladdat
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbat-
teri kan du starta din bil med startkablar enligt följande anvisningar.
Modeller med larm
(→ Sid. 76):
Kontrollera att du har den elek-
troniska nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och dör-
rarna låsas, beroende på situatio-
nen. ( →Sid. 78)
Öppna motorhuven. ( →Sid. 484)
Ta bort motorkåpan.
Dra upp båda sidorna vertikalt.
Följande metoder kan användas för att starta hybridsystemet om
bilens 12-voltsbatteri är urladdat.
du kan även kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verk stad med motsvarande kvalifi-
kationer och utrustning.
1
2
3
OM47A31SE.book Page 602 Frid ay, January 22, 2016 8:14 PM

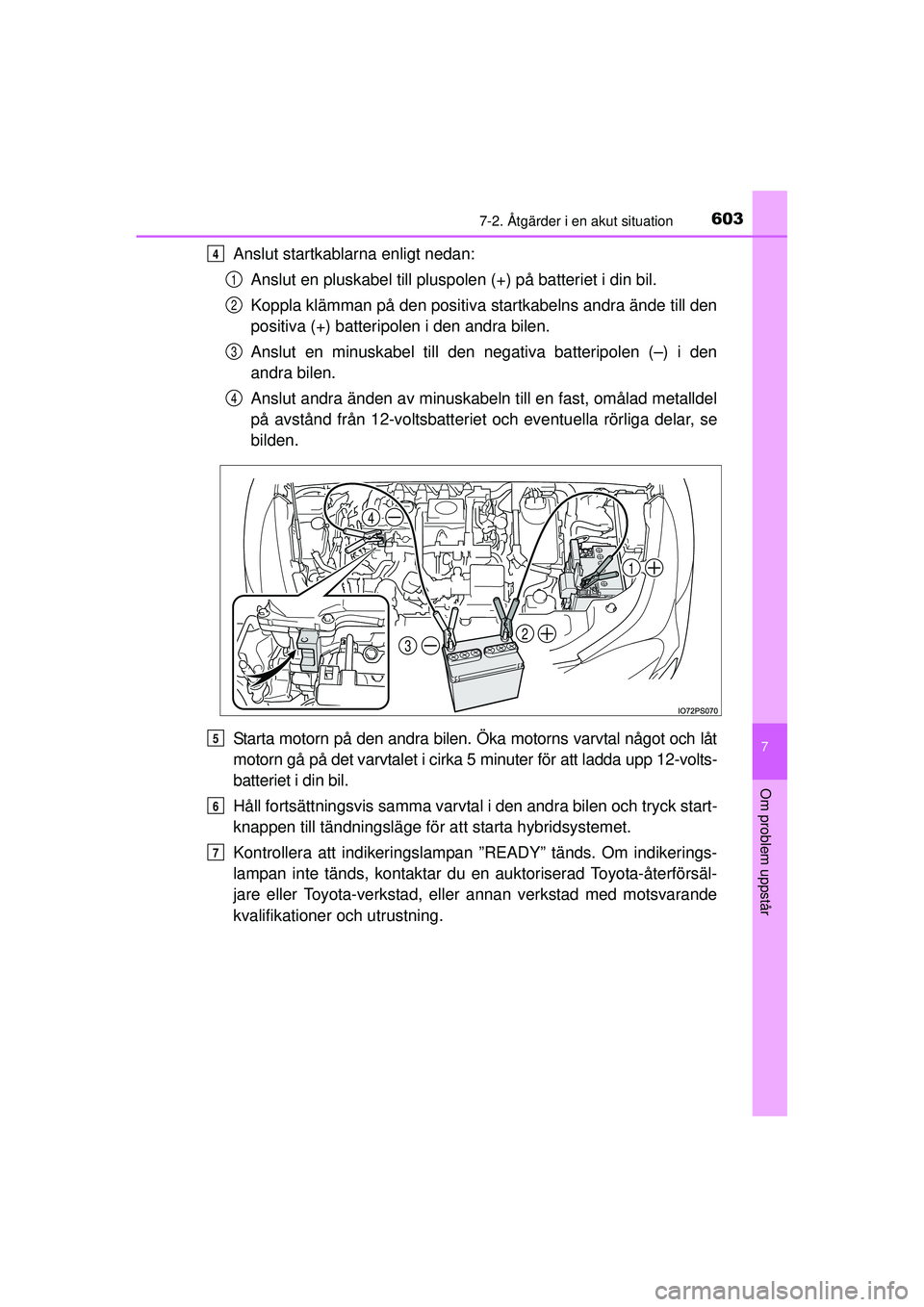

6037-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår
Anslut startkablarna enligt nedan:Anslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Anslut andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från 12-voltsbatteriet och eventuella rörliga delar, se
bilden.
Starta motorn på den andra bilen. Öka motorns varvtal något och låt
motorn gå på det varvtalet i cirka 5 minuter för att ladda upp 12-volts-
batteriet i din bil.
Håll fortsättningsvis samma varvta l i den andra bilen och tryck start-
knappen till tändningsläge för at t starta hybridsystemet.
Kontrollera att indikeringslampa n ”READY” tänds. Om indikerings-
lampan inte tänds, kontaktar du en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.4
1
2
3
4
32
4
1
5
6
7
OM47A31SE.book Page 603 Frid ay, January 22, 2016 8:14 PM

6047-2. Åtgärder i en akut situation
OM47A31SE

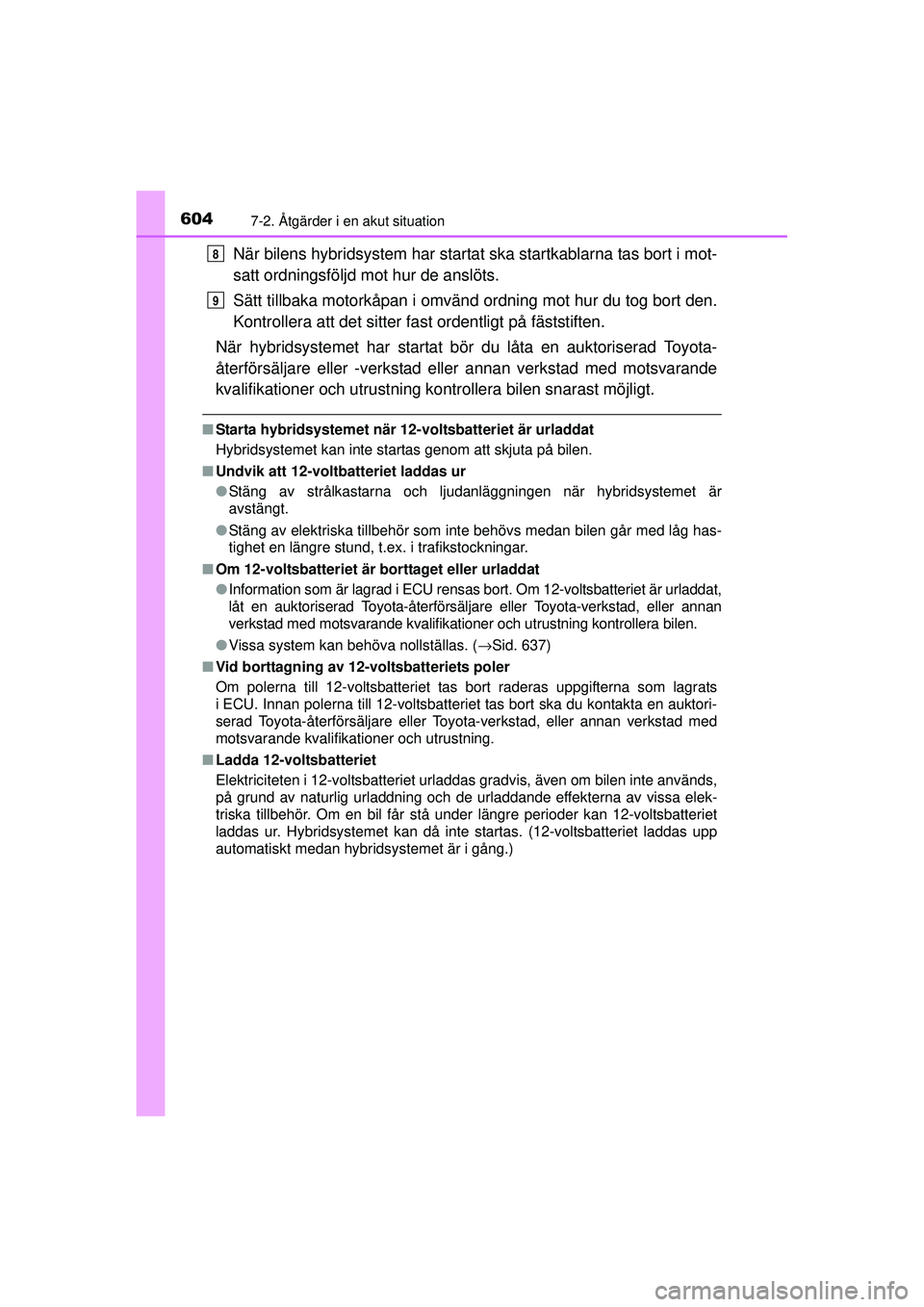

När bilens hybridsystem har startat ska startkablarna tas bort i mot-
satt ordningsföljd mot hur de anslöts.
Sätt tillbaka motorkåpan i omvänd ordning mot hur du tog bort den.
Kontrollera att det sitter fa st ordentligt på fäststiften.
När hybridsystemet har startat bör du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen snarast möjligt.
■Starta hybridsystemet när 12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom att skjuta på bilen.
■ Undvik att 12-voltbatteriet laddas ur
●Stäng av strålkastarna och ljudanläggningen när hybridsystemet är
avstängt.
● Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
■ Om 12-voltsbatteriet är borttaget eller urladdat
●Information som är lagrad i ECU rensas bort. Om 12-voltsbatteriet är urladdat,
låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
● Vissa system kan behöva nollställas. ( →Sid. 637)
■ Vid borttagning av 12-voltsbatteriets poler
Om polerna till 12-voltsbatteriet tas bort raderas uppgifterna som lagrats
i ECU. Innan polerna till 12-voltsbatteriet tas bort ska du kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
■ Ladda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas gradvis, även om bilen inte används,
på grund av naturlig urladdning och de urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under längre perioder kan 12-voltsbatteriet
laddas ur. Hybridsystemet kan då inte startas. (12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i gång.)
8
9
OM47A31SE.book Page 604 Frid ay, January 22, 2016 8:14 PM

6057-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår

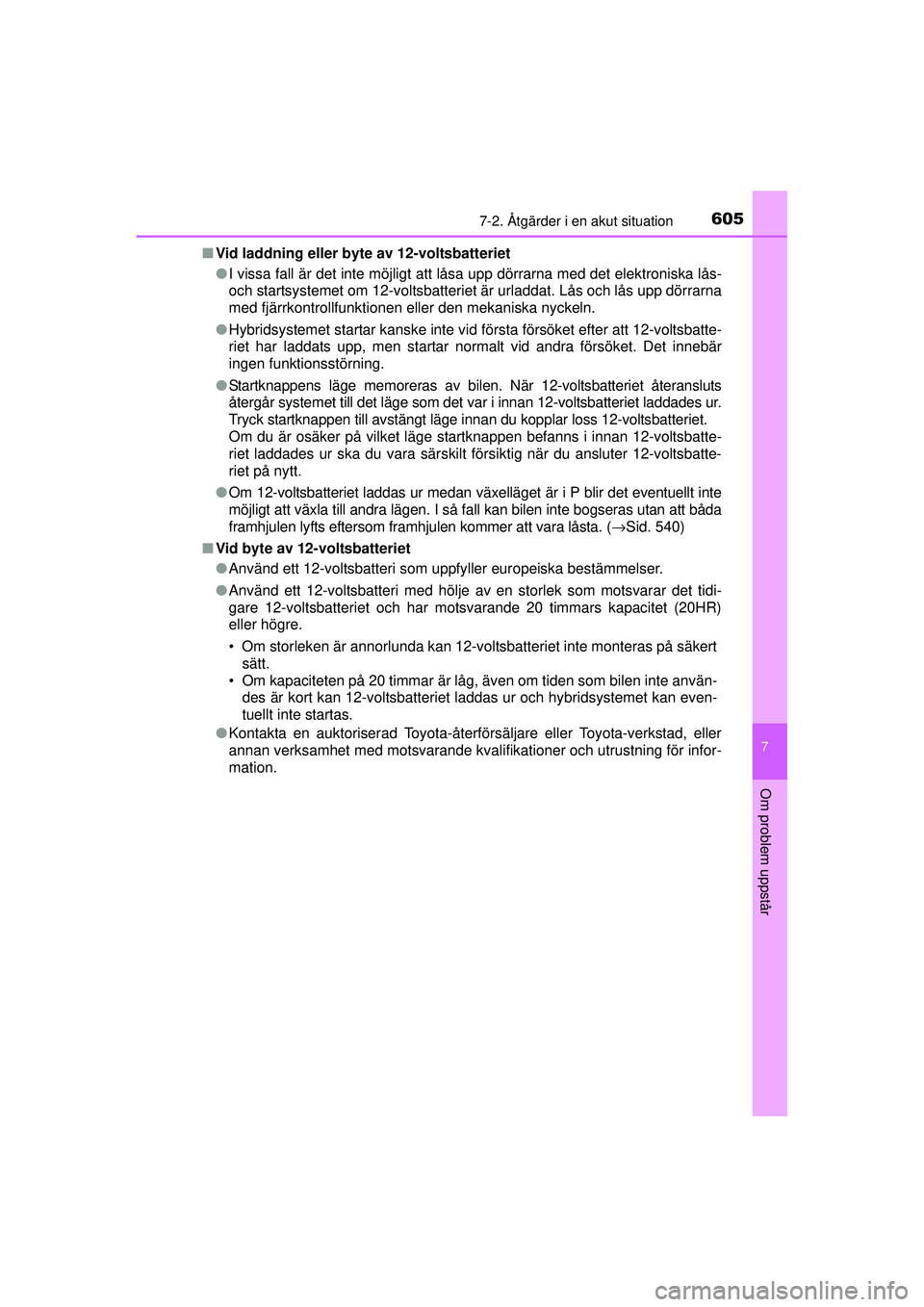

■Vid laddning eller byte av 12-voltsbatteriet
●I vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska lås-
och startsystemet om 12-voltsbatteriet är urladdat. Lås och lås upp dörrarna
med fjärrkontrollfunktionen eller den mekaniska nyckeln.
● Hybridsystemet startar kanske inte vid första försöket efter att 12-voltsbatte-
riet har laddats upp, men startar nor malt vid andra försöket. Det innebär
ingen funktionsstörning.
● Startknappens läge memoreras av bilen. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det var i innan 12-voltsbatteriet laddades ur.
Tryck startknappen till avstängt läge innan du kopplar loss 12-voltsbatteriet.
Om du är osäker på vilket läge startknappen befanns i innan 12-voltsbatte-
riet laddades ur ska du vara särskilt försiktig när du ansluter 12-voltsbatte-
riet på nytt.
● Om 12-voltsbatteriet laddas ur medan växelläget är i P blir det eventuellt inte
möjligt att växla till andra lägen. I så fall kan bilen inte bogseras utan att båda
framhjulen lyfts eftersom framhjulen kommer att vara låsta. ( →Sid. 540)
■ Vid byte av 12-voltsbatteriet
●Använd ett 12-voltsbatteri som uppfyller europeiska bestämmelser.
● Använd ett 12-voltsbatteri med hölje av en storlek som motsvarar det tidi-
gare 12-voltsbatteriet och har motsvarande 20 timmars kapacitet (20HR)
eller högre.
• Om storleken är annorlunda kan 12-voltsbatteriet inte monteras på säkert
sätt.
• Om kapaciteten på 20 timmar är låg, även om tiden som bilen inte använ- des är kort kan 12-voltsbatteriet laddas ur och hybridsystemet kan even-
tuellt inte startas.
● Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verksamhet med motsvarande kvalifikationer och utrustning för infor-
mation.
OM47A31SE.book Page 605 Frid ay, January 22, 2016 8:14 PM

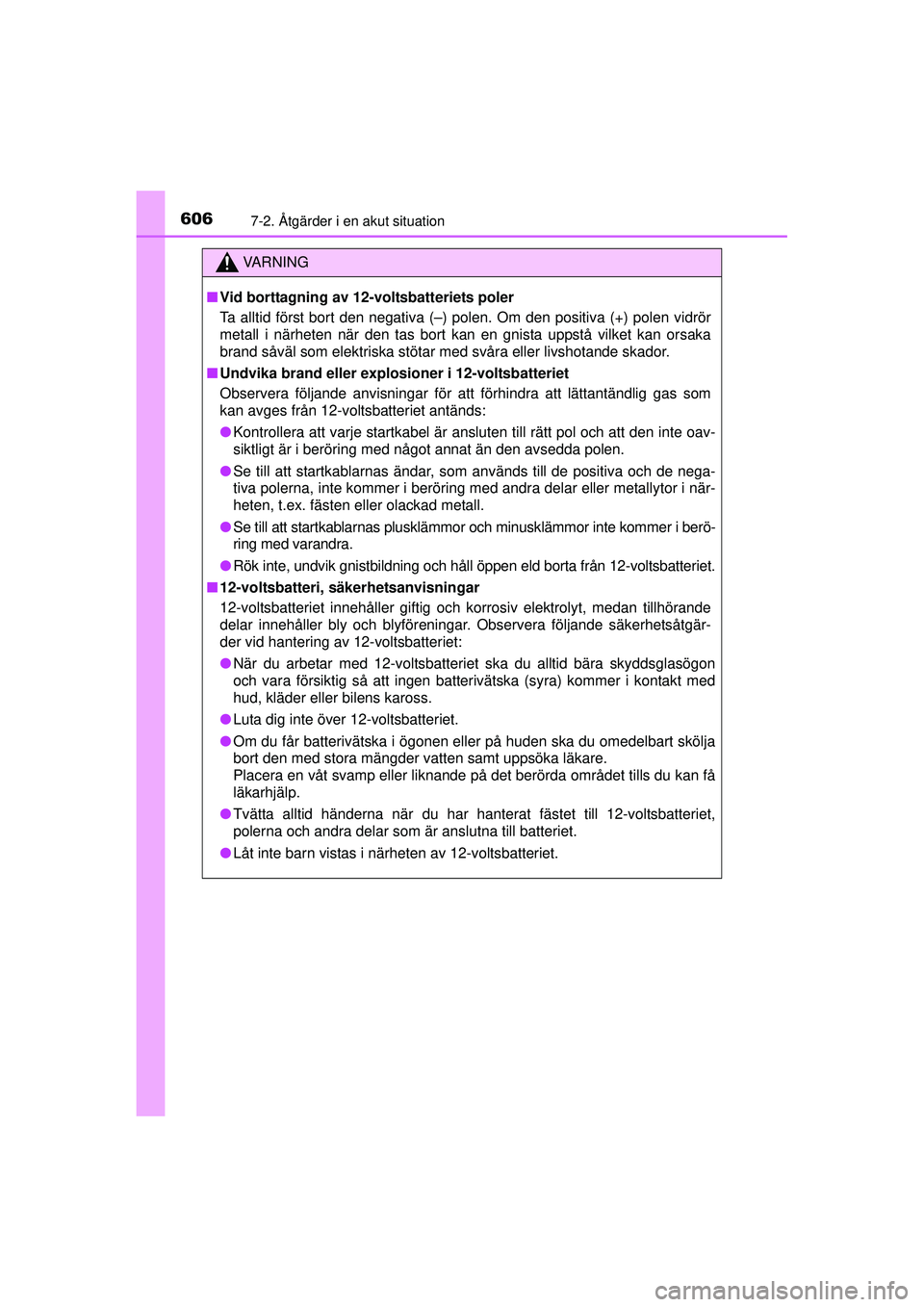

6067-2. Åtgärder i en akut situation
OM47A31SE
VA R N I N G
■Vid borttagning av 12-voltsbatteriets poler
Ta alltid först bort den negativa (–) polen. Om den positiva (+) polen vidrör
metall i närheten när den tas bort kan en gnista uppstå vilket kan orsaka
brand såväl som elektriska stötar med svåra eller livshotande skador.
■ Undvika brand eller explosioner i 12-voltsbatteriet
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från 12-voltsbatteriet antänds:
● Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
● Se till att startkablarnas ändar, som används till de positiva och de nega-
tiva polerna, inte kommer i beröring med andra delar eller metallytor i när-
heten, t.ex. fästen eller olackad metall.
● Se till att startkablarnas plusklämmor och minusklämmor inte kommer i berö-
ring med varandra.
● Rök inte, undvik gnistbildning och håll öppen eld borta från 12-voltsbatteriet.
■ 12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar. Observera följande säkerhetsåtgär-
der vid hantering av 12-voltsbatteriet:
● När du arbetar med 12-voltsbatteriet ska du alltid bära skyddsglasögon
och vara försiktig så att ingen batterivätska (syra) kommer i kontakt med
hud, kläder eller bilens kaross.
● Luta dig inte över 12-voltsbatteriet.
● Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
● Tvätta alltid händerna när du har hanterat fästet till 12-voltsbatteriet,
polerna och andra delar som är anslutna till batteriet.
● Låt inte barn vistas i närheten av 12-voltsbatteriet.
OM47A31SE.book Page 606 Frid ay, January 22, 2016 8:14 PM

6077-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår

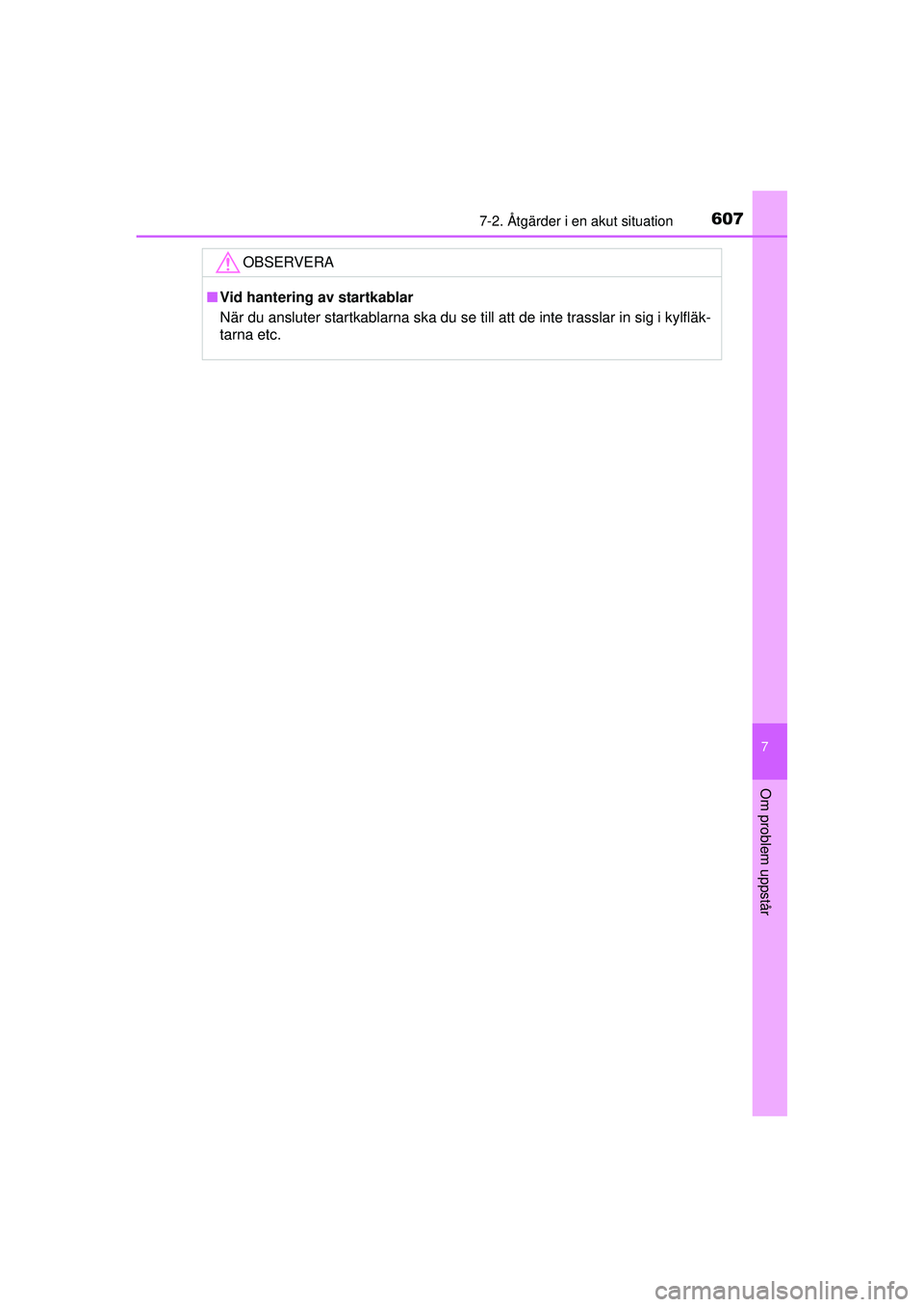

OBSERVERA
■Vid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläk-
tarna etc.
OM47A31SE.book Page 607 Frid ay, January 22, 2016 8:14 PM

6087-2. Åtgärder i en akut situation
OM47A31SE

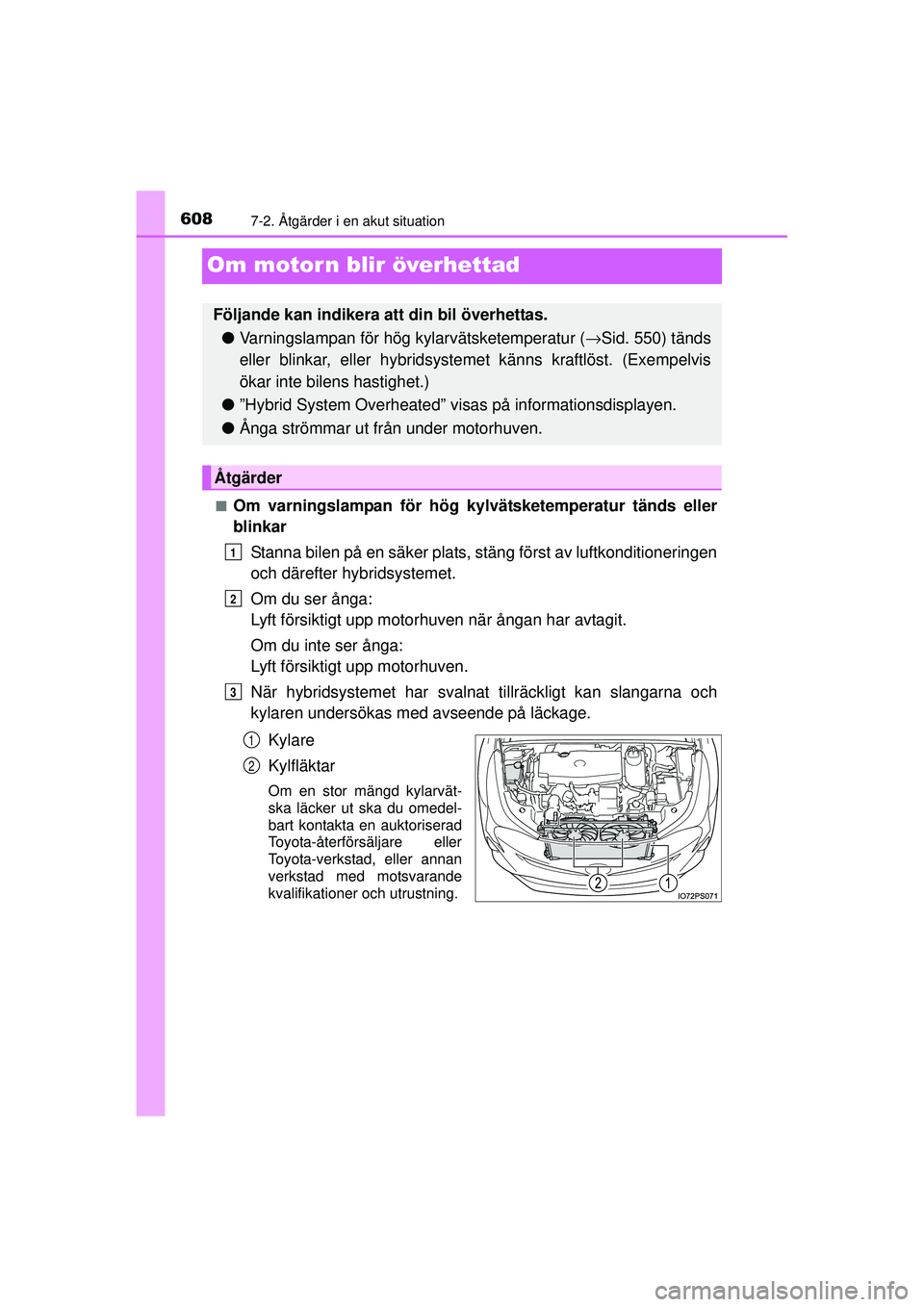

Om motorn blir överhettad
■Om varningslampan för hög kylvätsketemperatur tänds eller
blinkar
Stanna bilen på en säker plats, stäng först av luftkonditioneringen
och därefter hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat tillräckligt kan slangarna och
kylaren undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Följande kan indikera att din bil överhettas.● Varningslampan för hög kylarvätsketemperatur ( →Sid. 550) tänds
eller blinkar, eller hybridsystemet känns kraftlöst. (Exempelvis
ökar inte bilens hastighet.)
● ”Hybrid System Overheated” vi sas på informationsdisplayen.
● Ånga strömmar ut från under motorhuven.
Åtgärder
1
2
3
1
2
OM47A31SE.book Page 608 Frid ay, January 22, 2016 8:14 PM

6097-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår

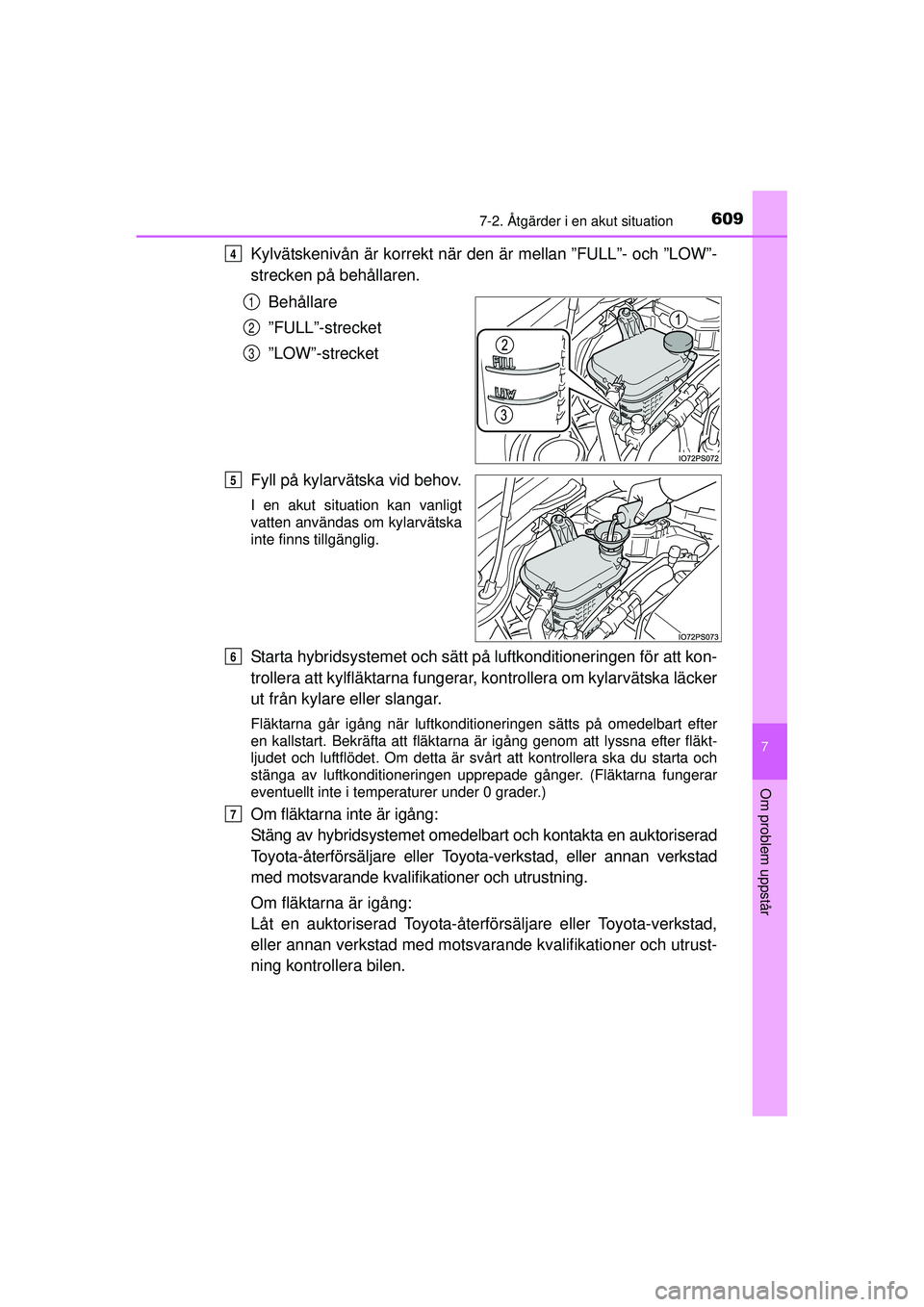

Kylvätskenivån är korrekt när den är mellan ”FULL”- och ”LOW”-
strecken på behållaren.Behållare
”FULL”-strecket
”LOW”-strecket
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
Starta hybridsystemet och sätt på luftkonditioneringen för att kon-
trollera att kylfläktarna fungerar, kontrollera om kylarvätska läcker
ut från kylare eller slangar.
Fläktarna går igång när luftkonditioneringen sätts på omedelbart efter
en kallstart. Bekräfta att fläktarna är igång genom att lyssna efter fläkt-
ljudet och luftflödet. Om detta är svårt att kontrollera ska du starta och
stänga av luftkonditioneringen upprepade gånger. (Fläktarna fungerar
eventuellt inte i temperaturer under 0 grader.)
Om fläktarna inte är igång:
Stäng av hybridsystemet omedelbart och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
Om fläktarna är igång:
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvara nde kvalifikationer och utrust-
ning kontrollera bilen.
4
1
2
3
5
6
7
OM47A31SE.book Page 609 Frid ay, January 22, 2016 8:14 PM

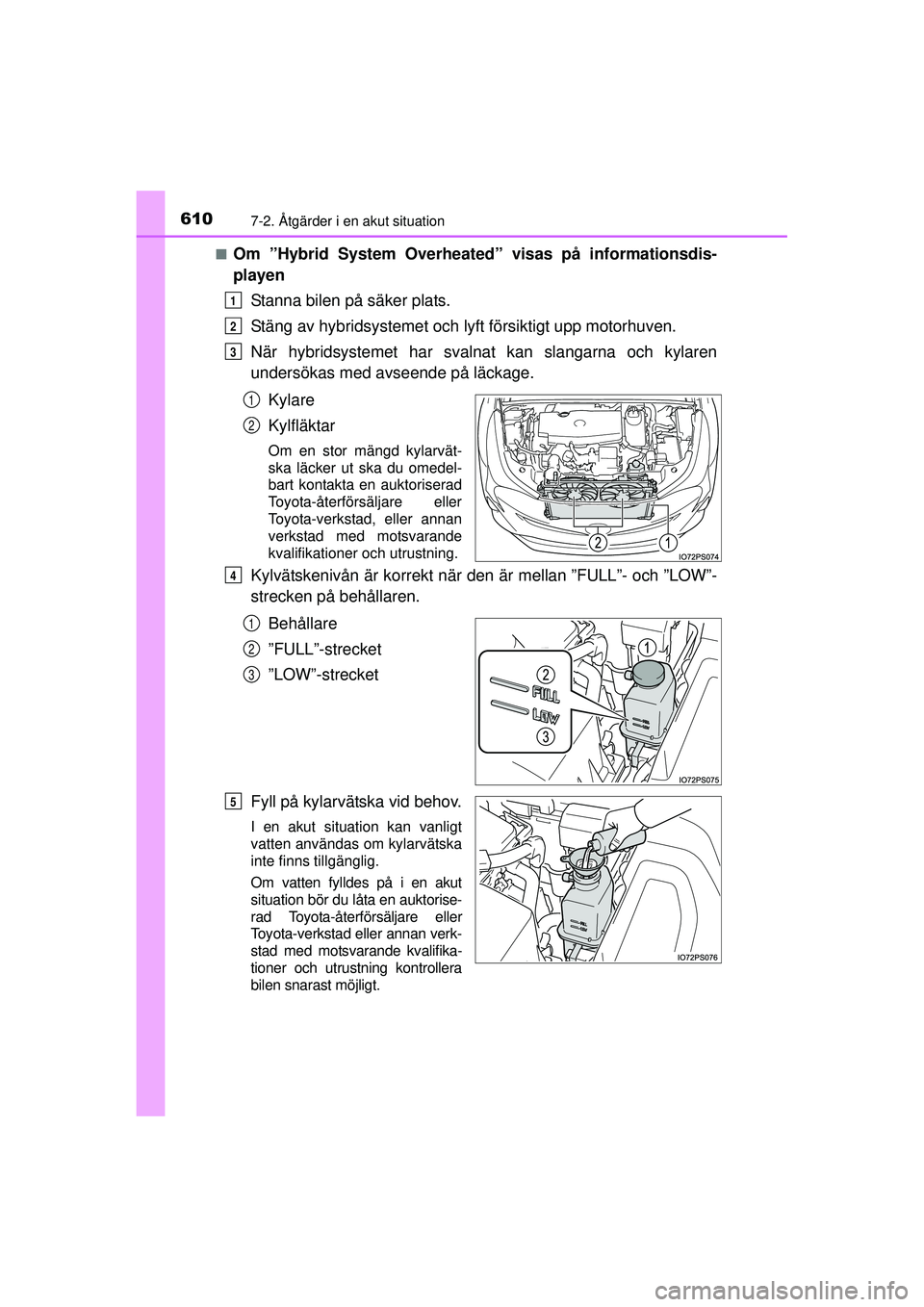

6107-2. Åtgärder i en akut situation
OM47A31SE■
Om ”Hybrid System Overheat
ed” visas på informationsdis-
playen
Stanna bilen på säker plats.
Stäng av hybridsystemet och ly ft försiktigt upp motorhuven.
När hybridsystemet har svalnat kan slangarna och kylaren
undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Kylvätskenivån är korrekt när den är mellan ”FULL”- och ”LOW”-
strecken på behållaren.Behållare
”FULL”-strecket
”LOW”-strecket
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
Om vatten fylldes på i en akut
situation bör du låta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad eller annan verk-
stad med motsvarande kvalifika-
tioner och utrustning kontrollera
bilen snarast möjligt.
1
2
3
1
2
4
1
2
3
5
OM47A31SE.book Page 610 Frid ay, January 22, 2016 8:14 PM
