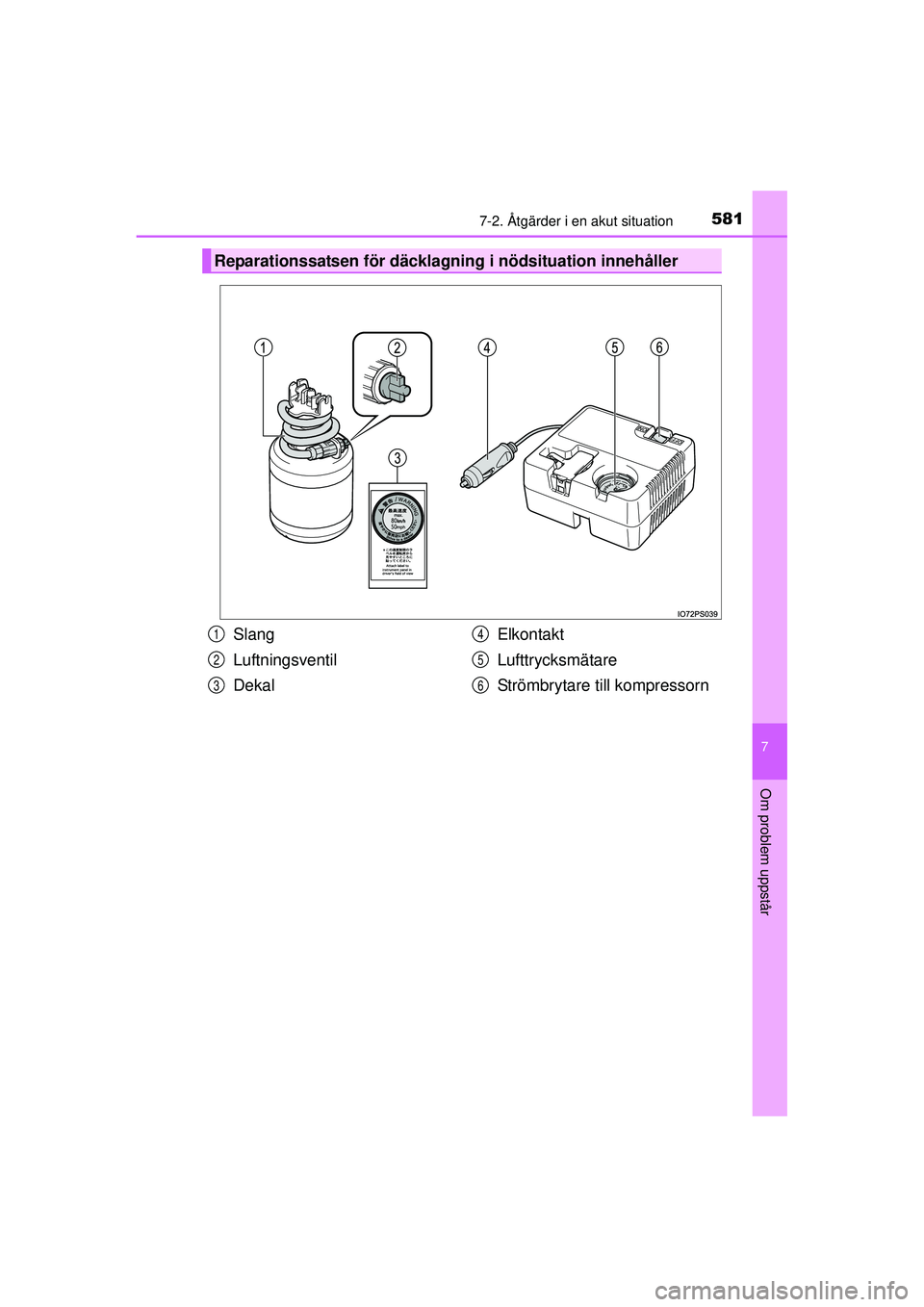

5817-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår
Reparationssatsen för däcklagning i nödsituation innehåller
Slang
Luftningsventil
Dekal Elkontakt
Lufttrycksmätare
Strömbrytare till kompressorn1
2
3
4
5
6
OM47A31SE.book Page 581 Frid
ay, January 22, 2016 8:14 PM

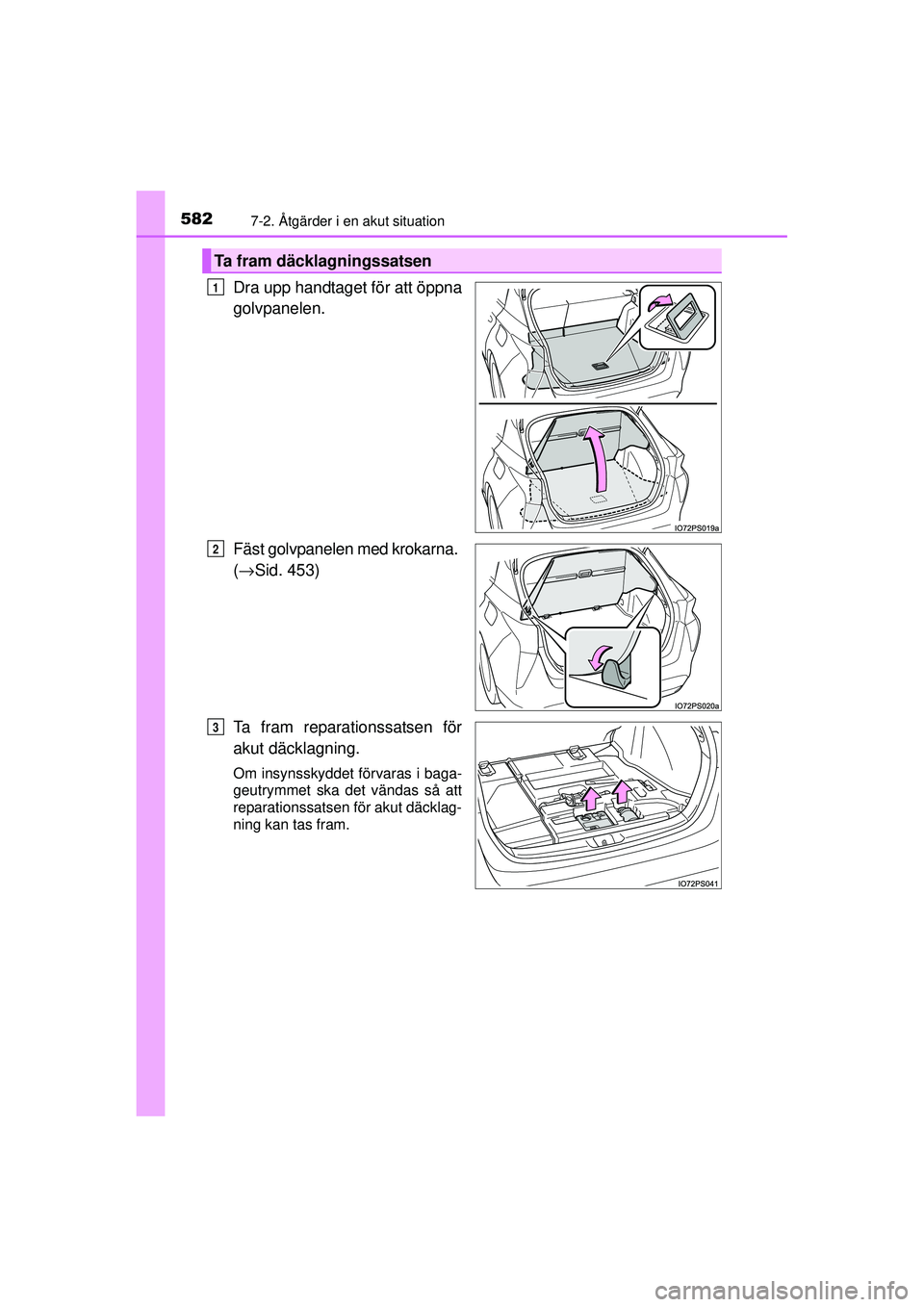

5827-2. Åtgärder i en akut situation
OM47A31SE
Dra upp handtaget för att öppna
golvpanelen.
Fäst golvpanelen med krokarna.
(→ Sid. 453)
Ta fram reparationssatsen för
akut däcklagning.
Om insynsskyddet förvaras i baga-
geutrymmet ska det vändas så att
reparationssatsen för akut däcklag-
ning kan tas fram.
Ta fram däcklagningssatsen
1
2
3
OM47A31SE.book Page 582 Frid ay, January 22, 2016 8:14 PM

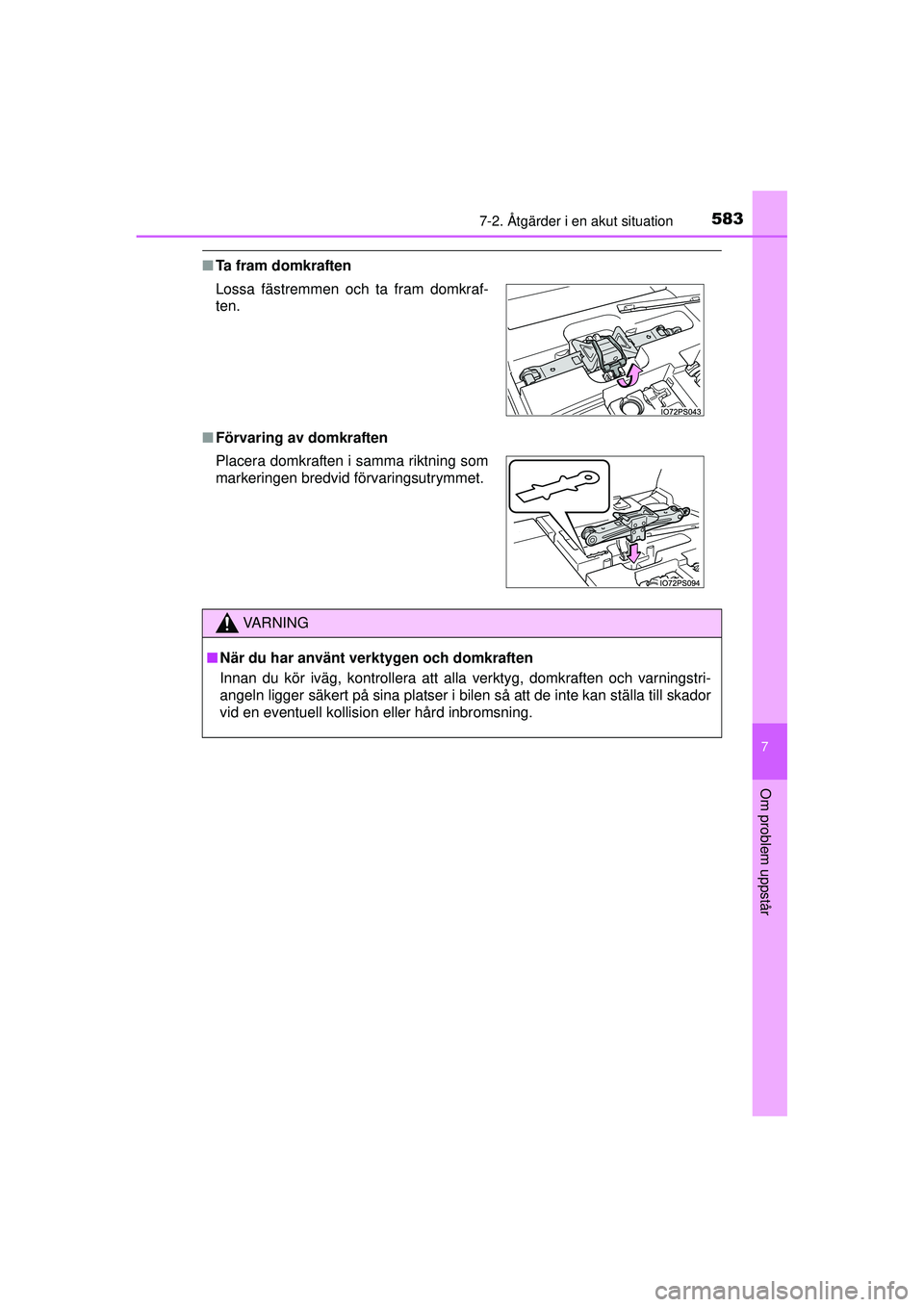

5837-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår
■Ta fram domkraften
■ Förvaring av domkraften Lossa fästremmen och ta fram domkraf-
ten.
Placera domkraften i samma riktning som
markeringen bredvid förvaringsutrymmet.
VA R N I N G
■När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
OM47A31SE.book Page 583 Frid ay, January 22, 2016 8:14 PM

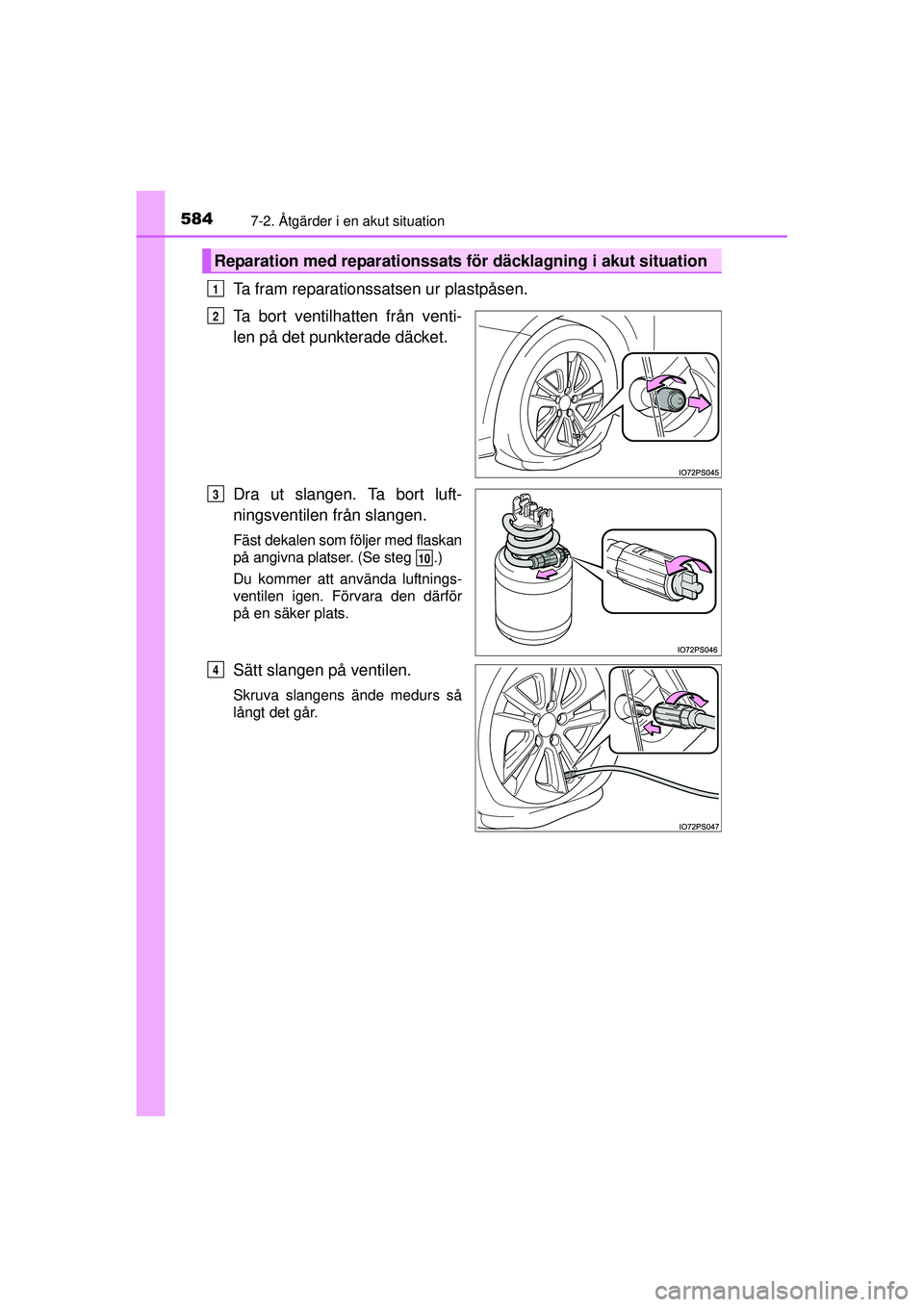

5847-2. Åtgärder i en akut situation
OM47A31SE
Ta fram reparationssatsen ur plastpåsen.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Dra ut slangen. Ta bort luft-
ningsventilen från slangen.
Fäst dekalen som följer med flaskan
på angivna platser. (Se steg .)
Du kommer att använda luftnings-
ventilen igen. Förvara den därför
på en säker plats.
Sätt slangen på ventilen.
Skruva slangens ände medurs så
långt det går.
Reparation med reparationssats för däcklagning i akut situation
1
2
3
10
4
OM47A31SE.book Page 584 Friday, January 22, 2016 8:14 PM

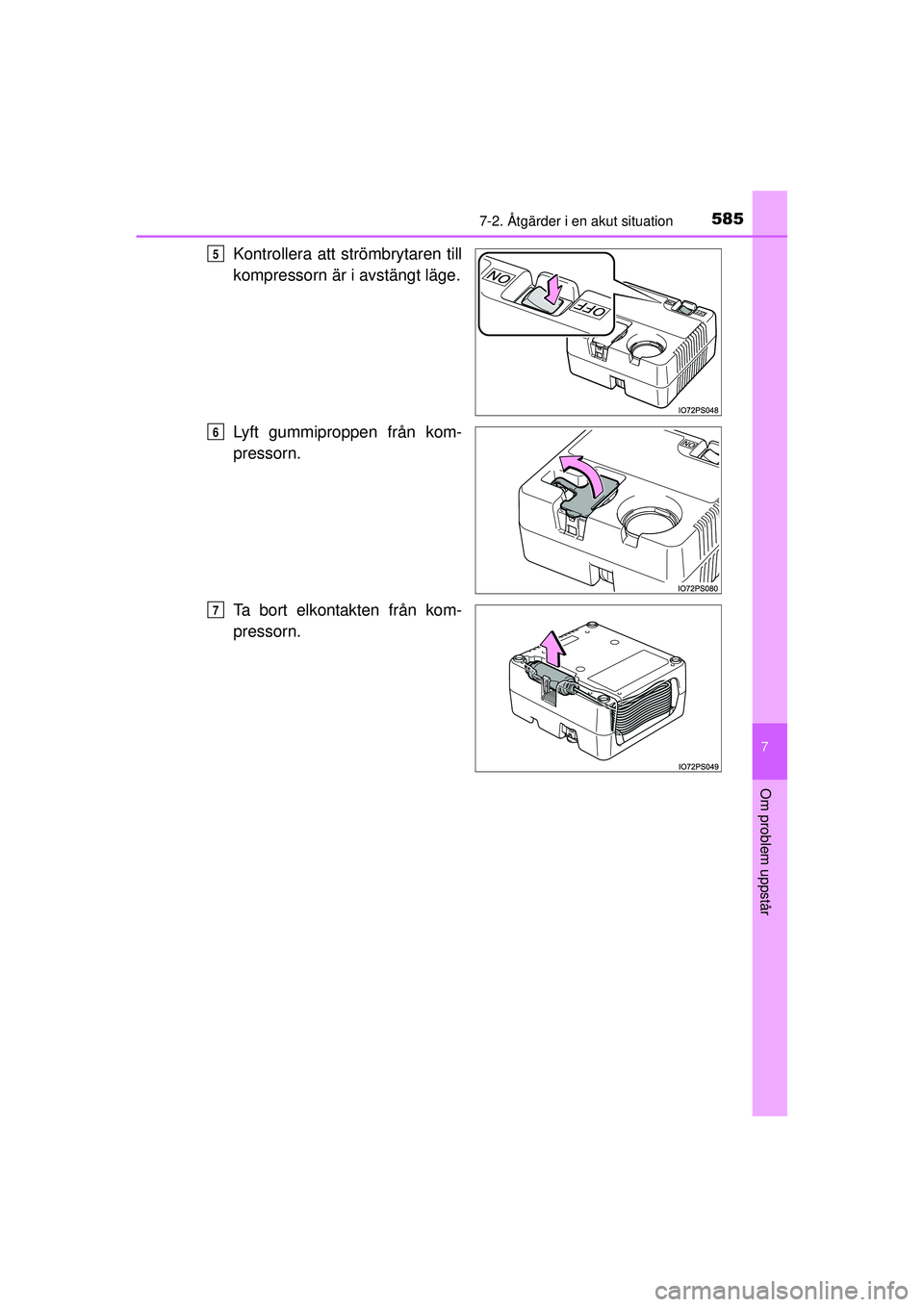

5857-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Lyft gummiproppen från kom-
pressorn.
Ta bort elkontakten från kom-
pressorn.5
6
7
OM47A31SE.book Page 585 Friday, January 22, 2016 8:14 PM

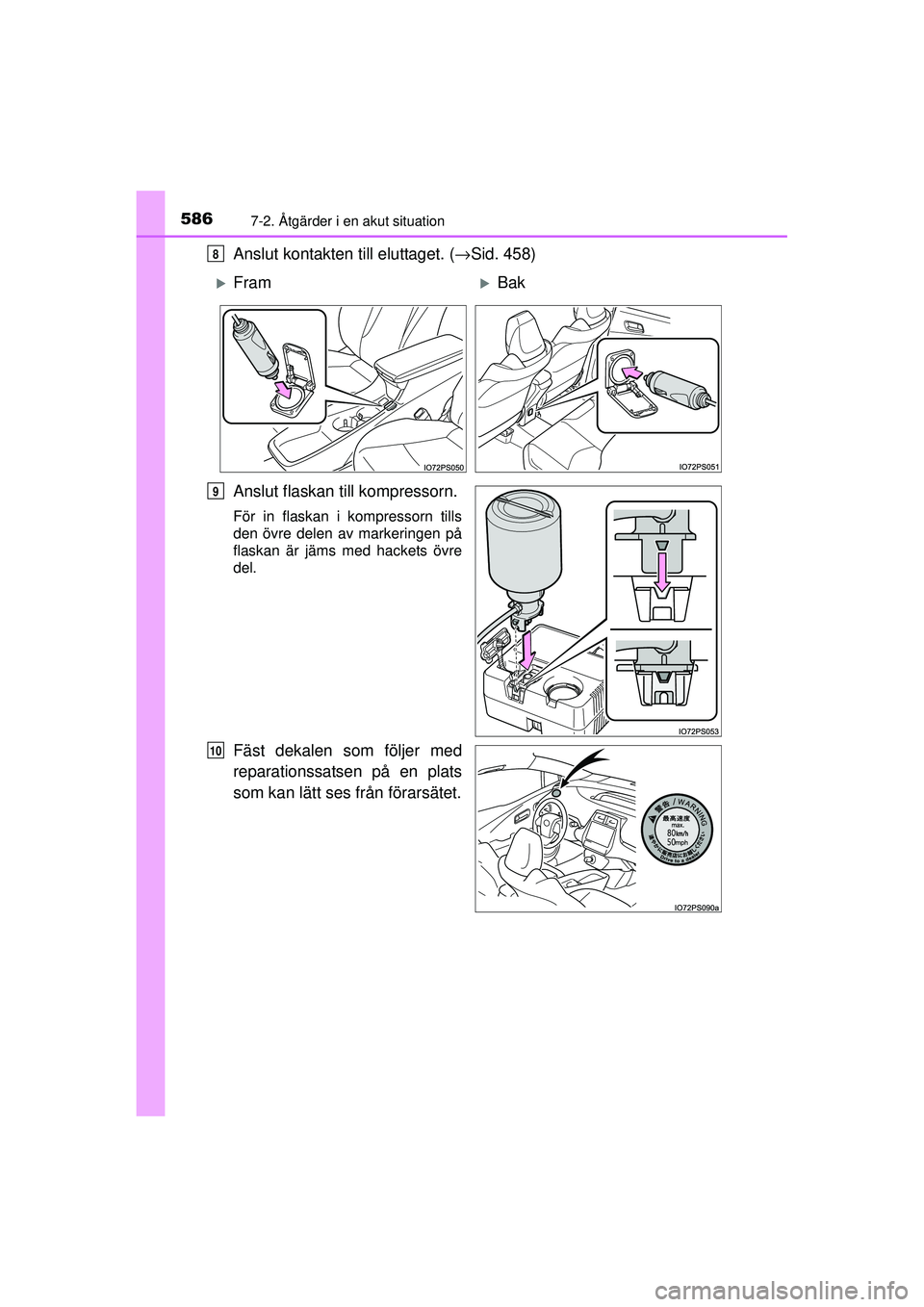

5867-2. Åtgärder i en akut situation
OM47A31SE
Anslut kontakten till eluttaget. (→Sid. 458)
Anslut flaskan till kompressorn.
För in flaskan i kompressorn tills
den övre delen av markeringen på
flaskan är jäms med hackets övre
del.
Fäst dekalen som följer med
reparationssatsen på en plats
som kan lätt ses från förarsätet.
8
XFramXBak
9
10
OM47A31SE.book Page 586 Frid ay, January 22, 2016 8:14 PM

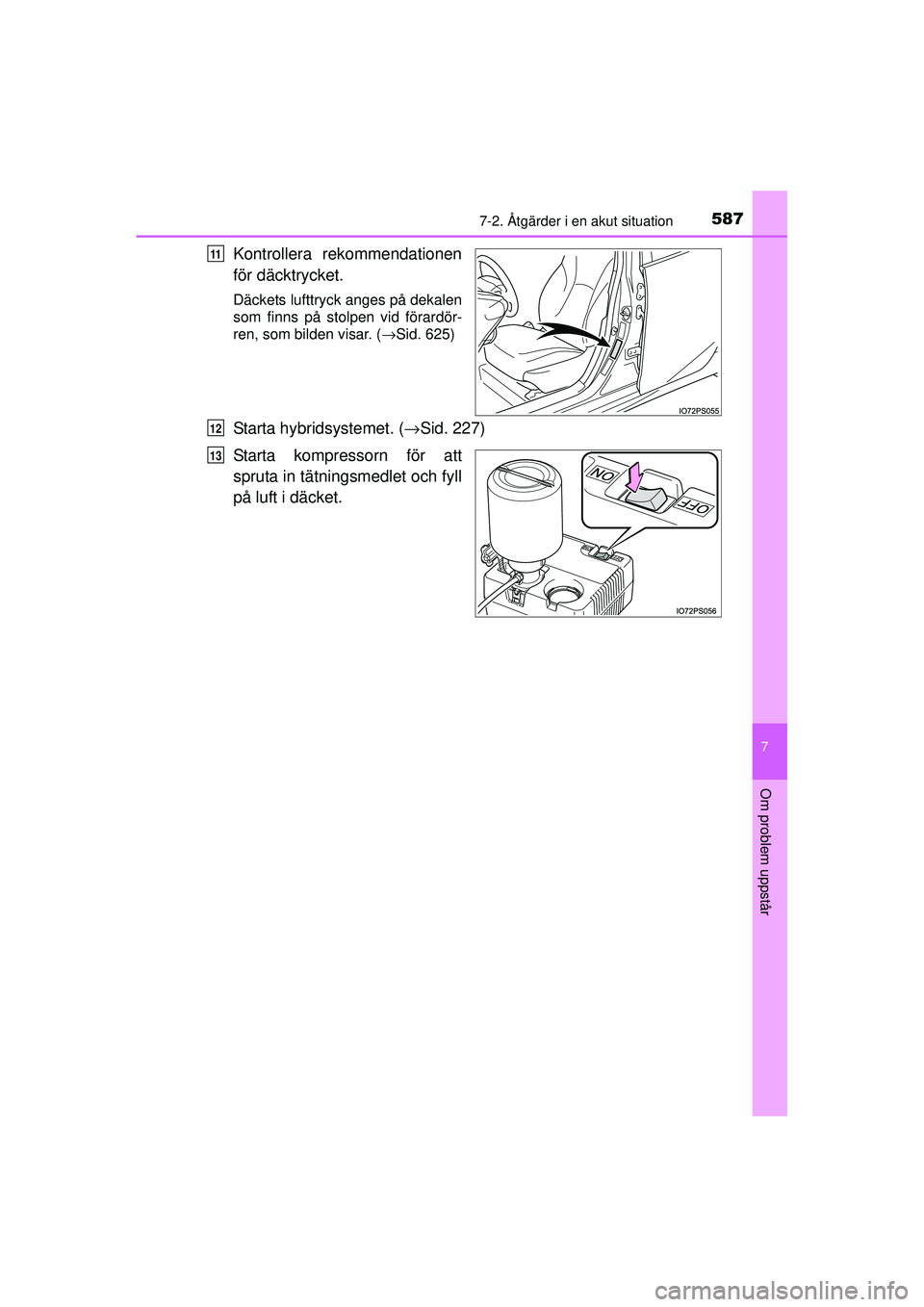

5877-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår
Kontrollera rekommendationen
för däcktrycket.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardör-
ren, som bilden visar. (→Sid. 625)
Starta hybridsystemet. ( →Sid. 227)
Starta kompressorn för att
spruta in tätningsmedlet och fyll
på luft i däcket.
11
12
13
OM47A31SE.book Page 587 Frid ay, January 22, 2016 8:14 PM

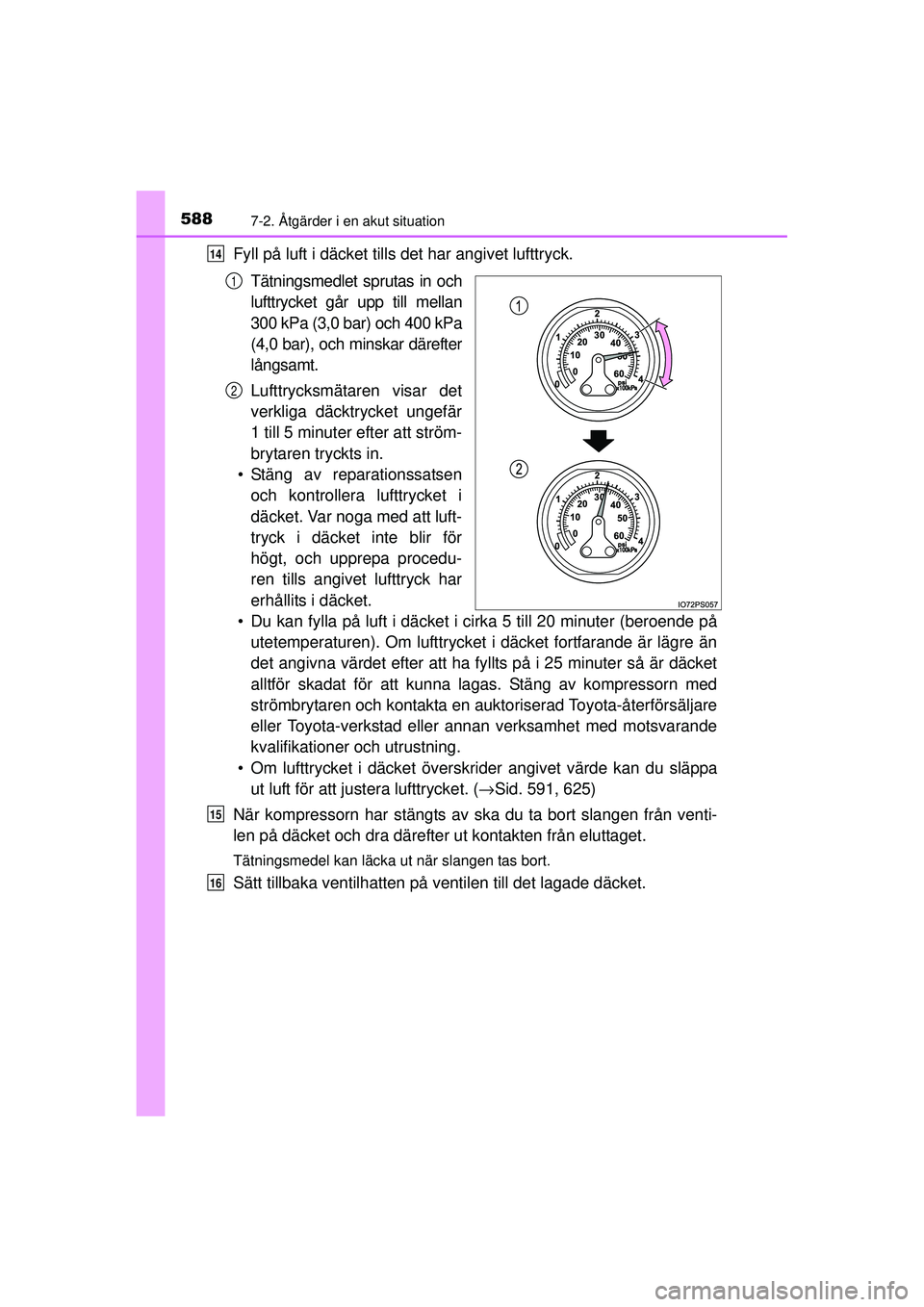

5887-2. Åtgärder i en akut situation
OM47A31SE
Fyll på luft i däcket tills det har angivet lufttryck.
Tätningsmedlet sprutas in och
lufttrycket går upp till mellan
300 kPa (3,0 bar) och 400 kPa
(4,0 bar), och minskar därefter
långsamt.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 till 5 minuter efter att ström-
brytaren tryckts in.
• Stäng av reparationssatsen och kontrollera lufttrycket i
däcket. Var noga med att luft-
tryck i däcket inte blir för
högt, och upprepa procedu-
ren tills angivet lufttryck har
erhållits i däcket.
• Du kan fylla på luft i däcket i ci rka 5 till 20 minuter (beroende på
utetemperaturen). Om lufttrycket i däcket fortfarande är lägre än
det angivna värdet efter att ha fyllts på i 25 minuter så är däcket
alltför skadat för att kunna lagas. Stäng av kompressorn med
strömbrytaren och kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verksamhet med motsvarande
kvalifikationer och utrustning.
• Om lufttrycket i däcket överskrider angivet värde kan du släppa ut luft för att justera lufttrycket. ( →Sid. 591, 625)
När kompressorn har stängts av ska du ta bort slangen från venti-
len på däcket och dra därefter ut kontakten från eluttaget.
Tätningsmedel kan läcka ut när slangen tas bort.
Sätt tillbaka ventil hatten på ventilen t ill det lagade däcket.
14
1
2
15
16
OM47A31SE.book Page 588 Frid ay, January 22, 2016 8:14 PM

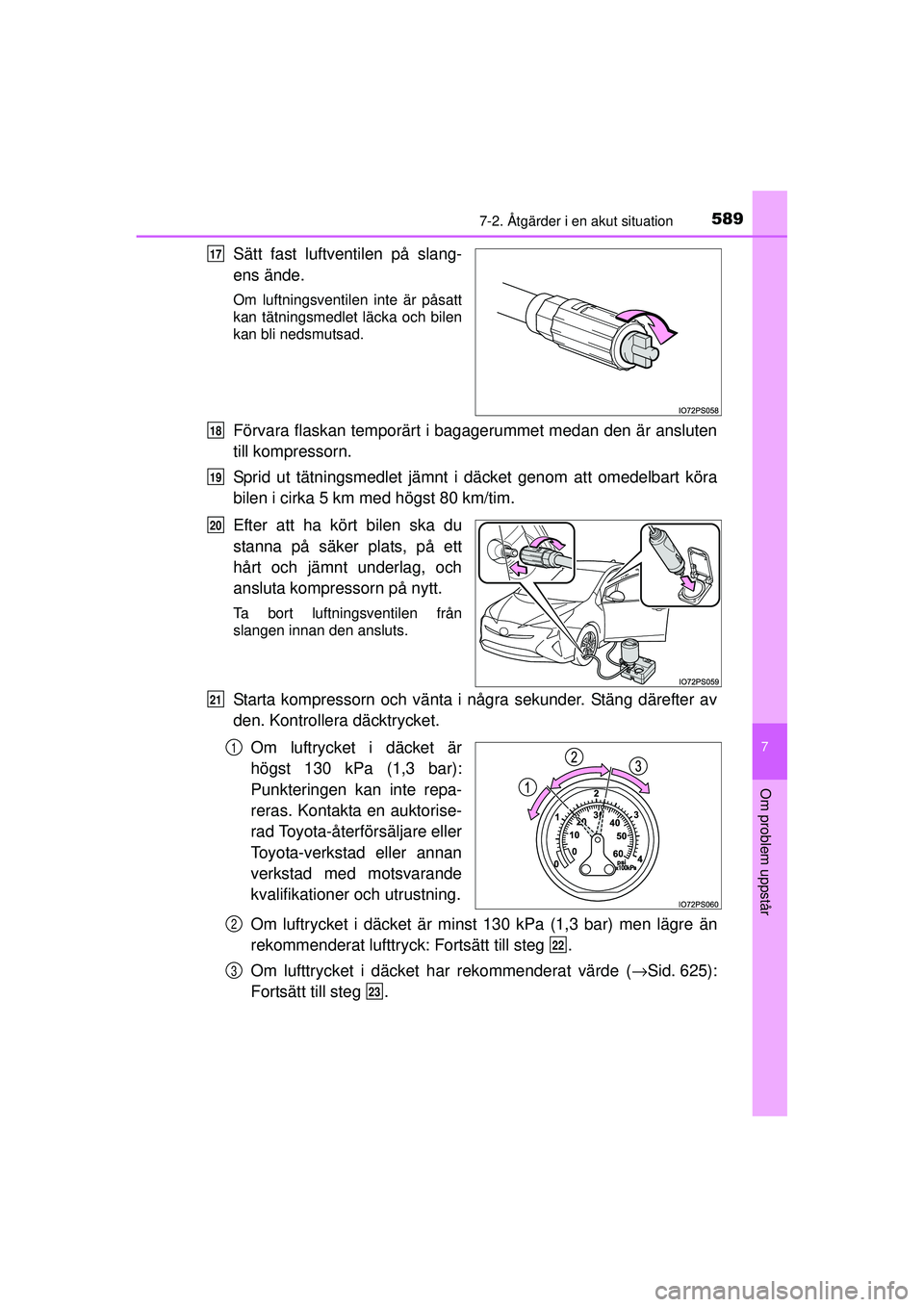

5897-2. Åtgärder i en akut situation
OM47A31SE
7
Om problem uppstår
Sätt fast luftventilen på slang-
ens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka och bilen
kan bli nedsmutsad.
Förvara flaskan temporärt i bagagerummet medan den är ansluten
till kompressorn.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter att ha kört bilen ska du
stanna på säker plats, på ett
hårt och jämnt underlag, och
ansluta kompressorn på nytt.
Ta bort luftningsventilen från
slangen innan den ansluts.
Starta kompressorn och vänta i några sekunder. Stäng därefter av
den. Kontrollera däcktrycket.
Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till steg .
Om lufttrycket i däcket har rekommenderat värde ( →Sid. 625):
Fortsätt till steg .
17
18
19
20
21
1
2
22
3
23
OM47A31SE.book Page 589 Frid ay, January 22, 2016 8:14 PM

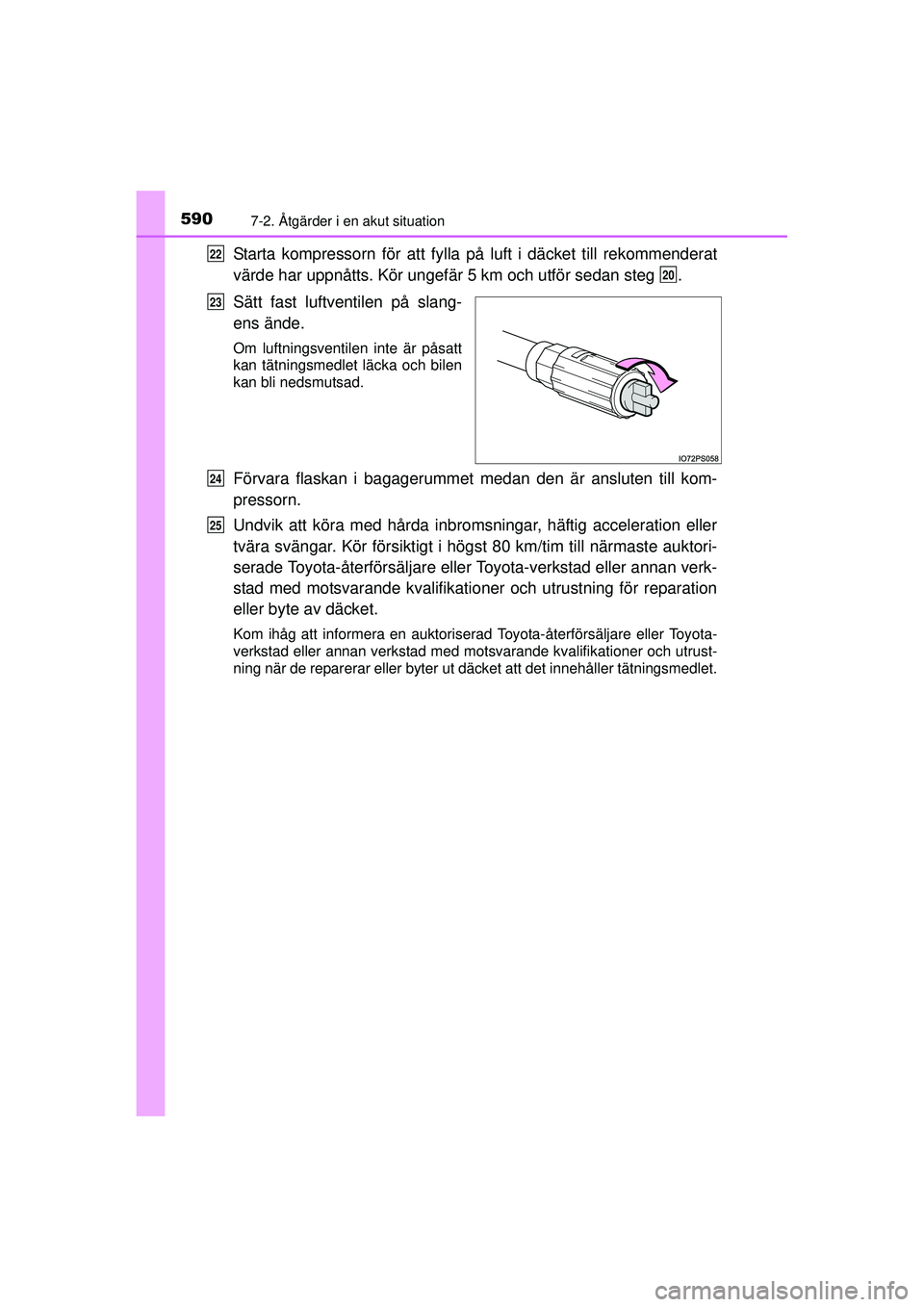

5907-2. Åtgärder i en akut situation
OM47A31SE
Starta kompressorn för att fylla på luft i däcket till rekommenderat
värde har uppnåtts. Kör ungefär 5 km och utför sedan steg .
Sätt fast luftventilen på slang-
ens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka och bilen
kan bli nedsmutsad.
Förvara flaskan i ba gagerummet medan den är ansluten till kom-
pressorn.
Undvik att köra med hårda inbromsningar, häftig acceleration eller
tvära svängar. Kör försiktigt i högs t 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning för reparation
eller byte av däcket.
Kom ihåg att informera en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrust-
ning när de reparerar eller byter ut däcket att det innehåller tätningsmedlet.
22
