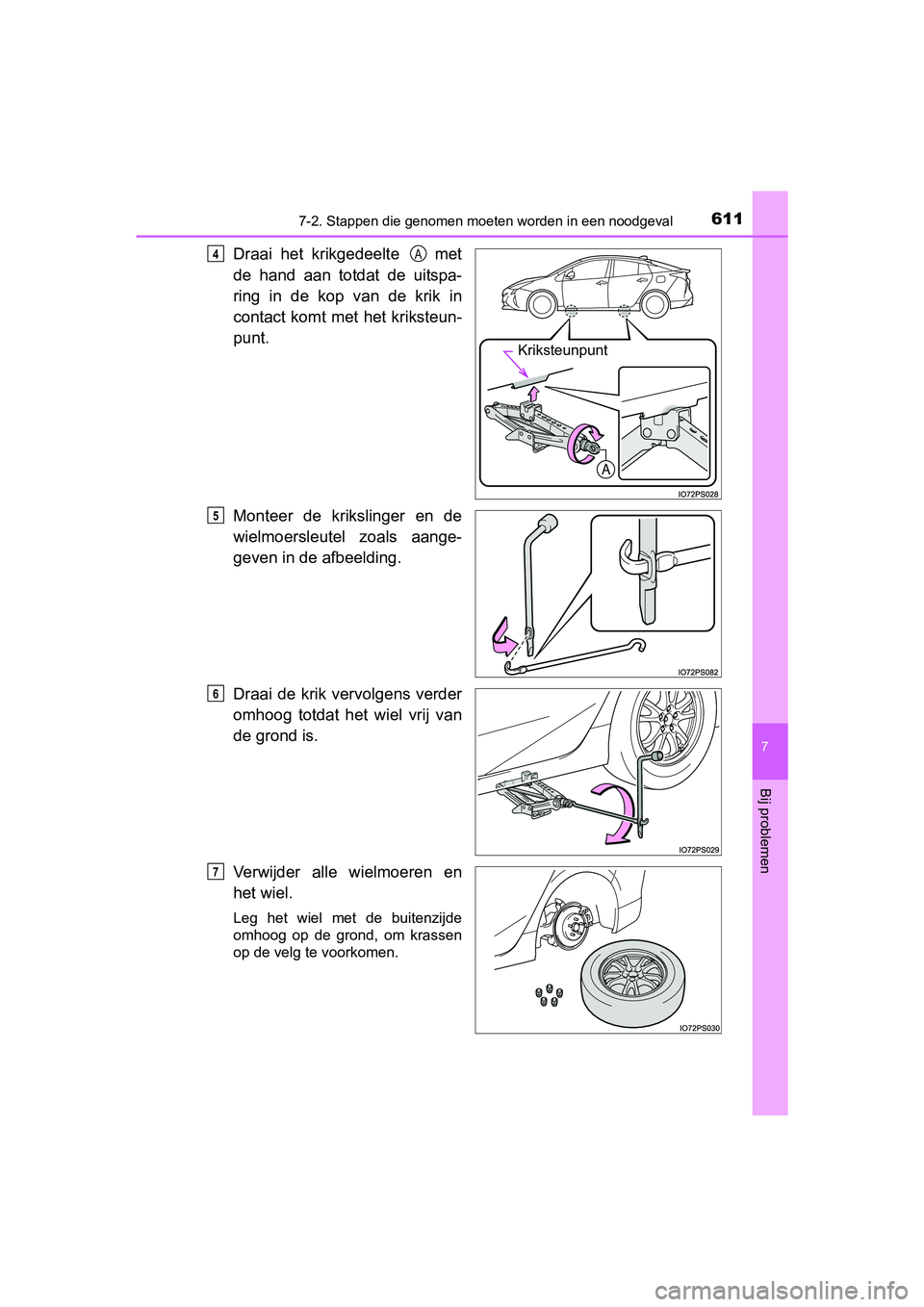

TOYOTA PRIUS 2015 Instructieboekje (in Dutch)

6117-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen
Draai het krikgedeelte met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
Monteer de krikslinger en de
wielmoersleutel zoals aange-
geven in de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
Kriksteunpunt
4A
5
6
7
PRIUS_OM_OM47A31E_(EE).book Page 611 Tuesday, November 10, 2015 4:25 PM

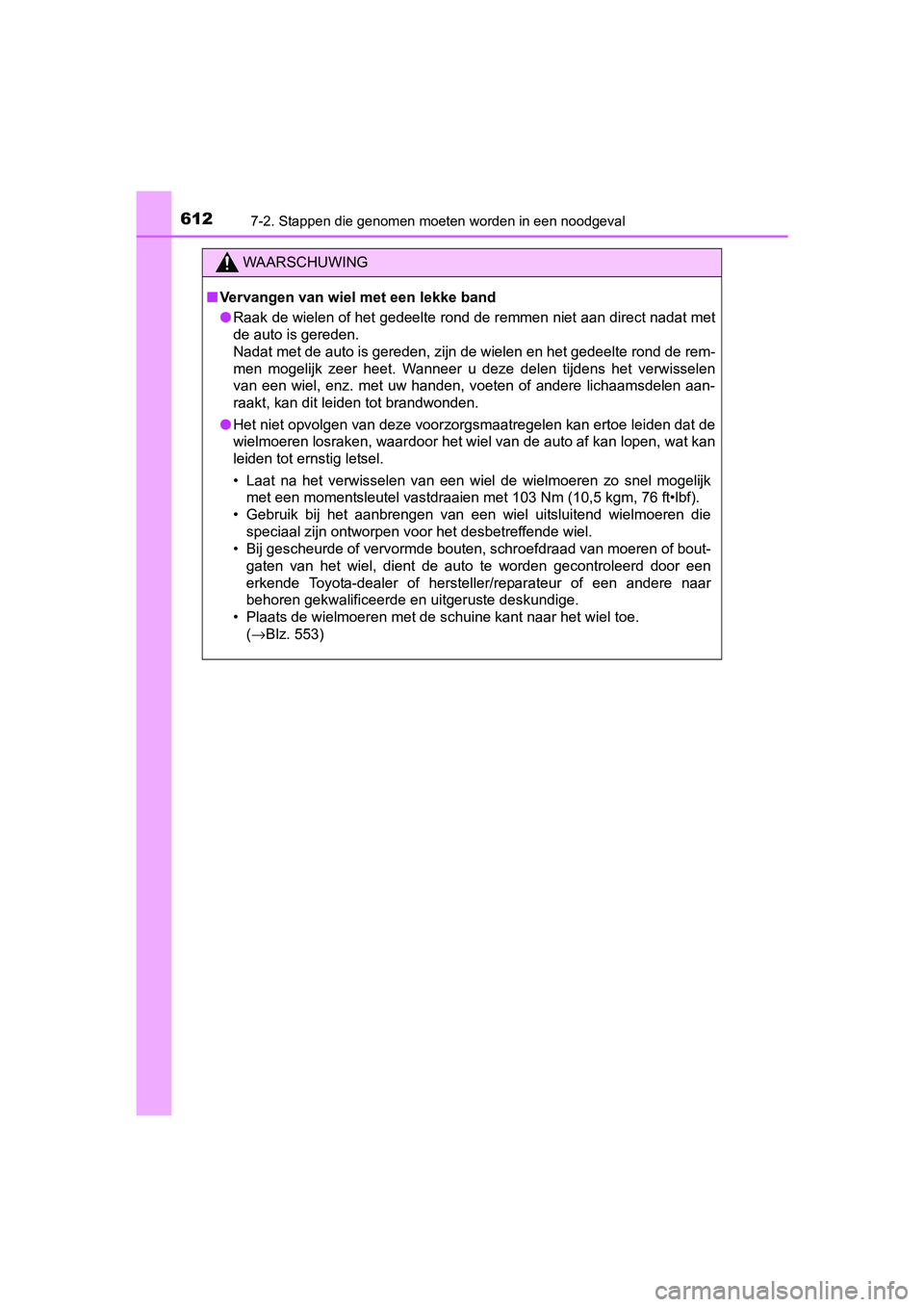

6127-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
WAARSCHUWING
■Vervangen van wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen tijdens het verwisselen
van een wiel, enz. met uw handen, voeten of andere lichaamsdelen aan-
raakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 553)
PRIUS_OM_OM47A31E_(EE).book Page 612 Tuesday, November 10, 2015 4:25 PM

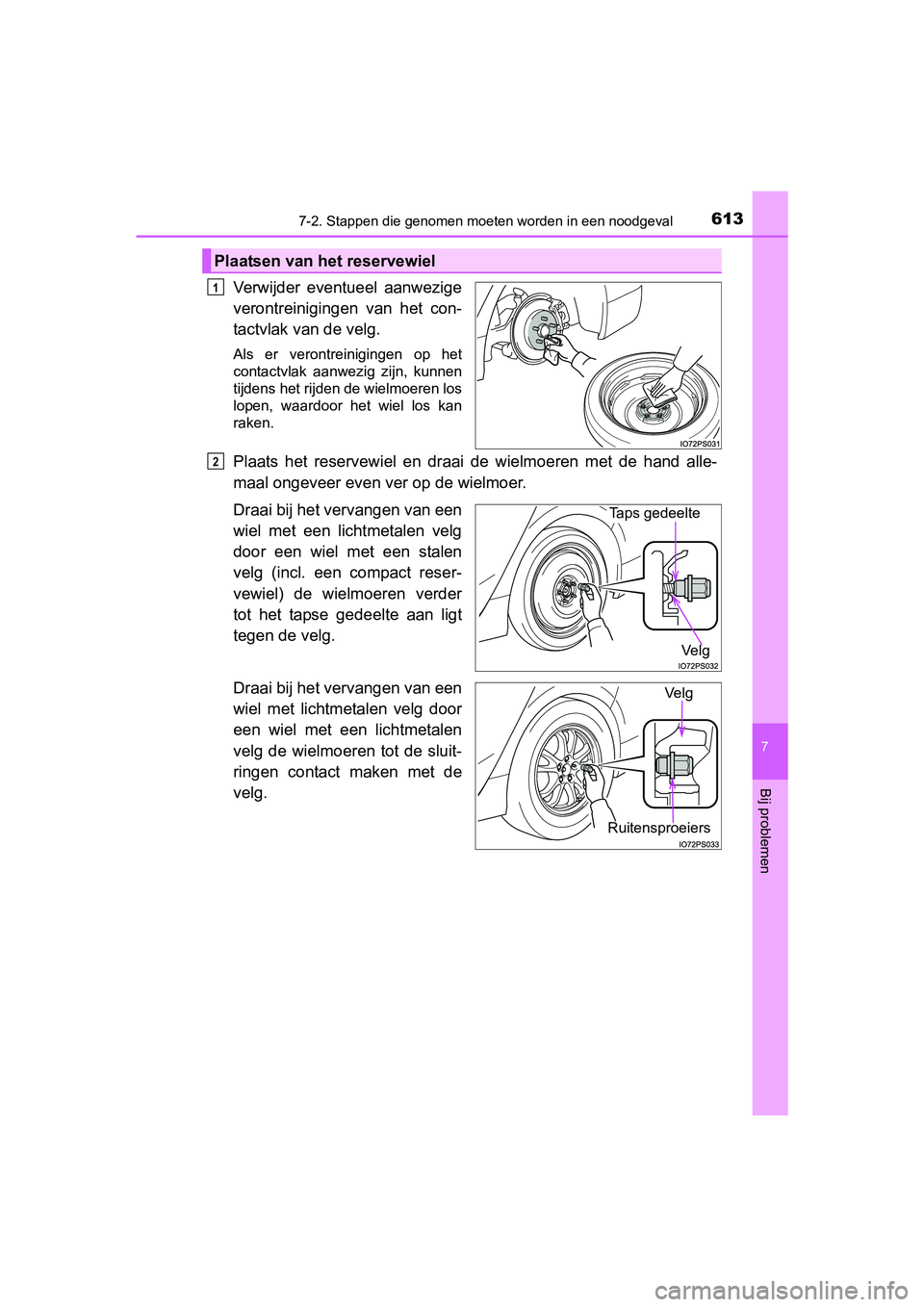

6137-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het reservewiel en draai de wielmoeren met de hand alle-
maal ongeveer even ver op de wielmoer.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een wiel met een stalen
velg (incl. een compact reser-
vewiel) de wielmoeren verder
tot het tapse gedeelte aan ligt
tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Taps gedeelteVel g
Ruitensproeiers
Ve l g
PRIUS_OM_OM47A31E_(EE).book Page 613 Tuesday, November 10, 2015 4:25 PM

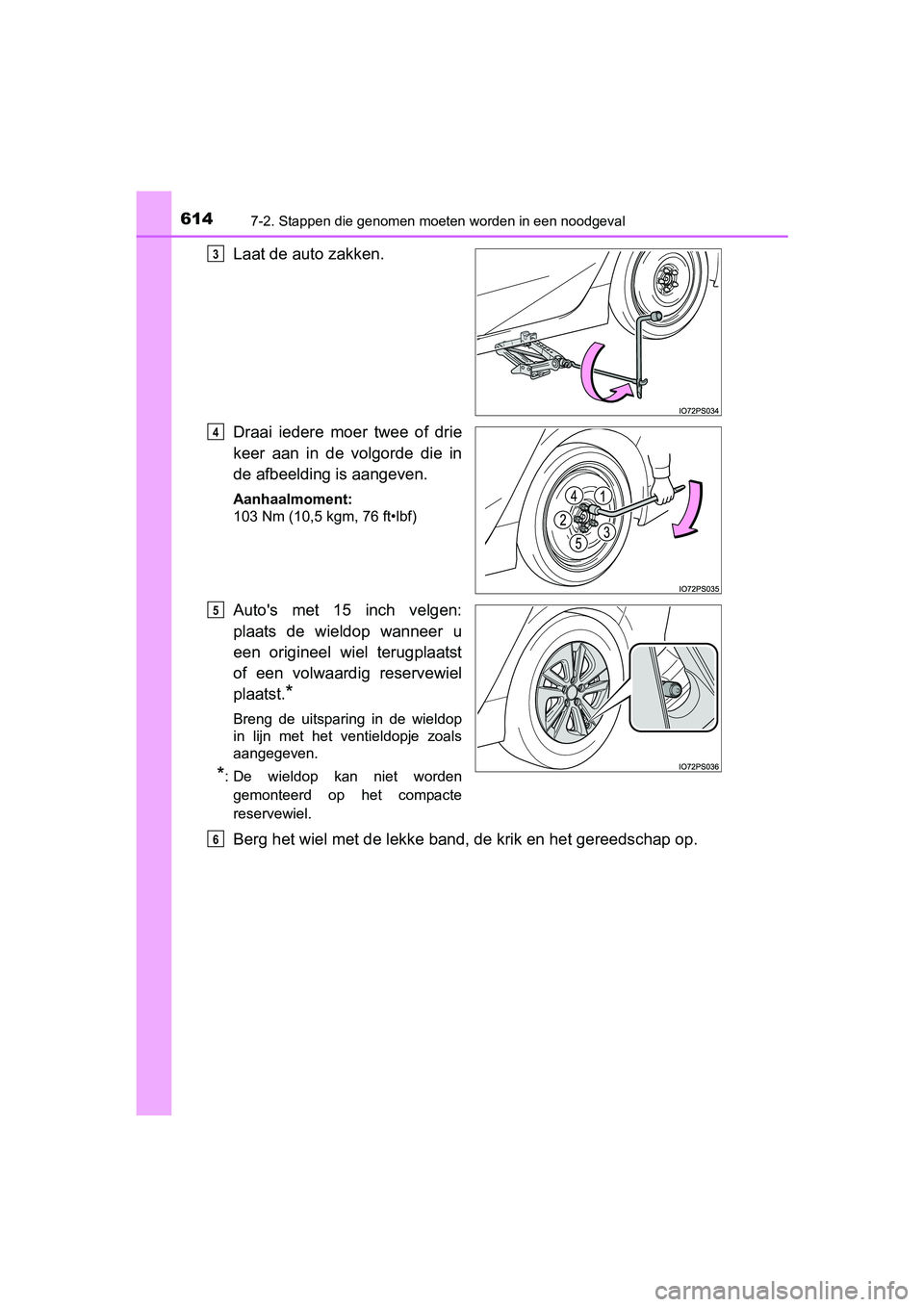

6147-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Auto's met 15 inch velgen:
plaats de wieldop wanneer u
een origineel wiel terugplaatst
of een volwaardig reservewiel
plaatst.
*
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
*: De wieldop kan niet wordengemonteerd op het compacte
reservewiel.
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
6
PRIUS_OM_OM47A31E_(EE).book Page 614 Tuesday, November 10, 2015 4:25 PM

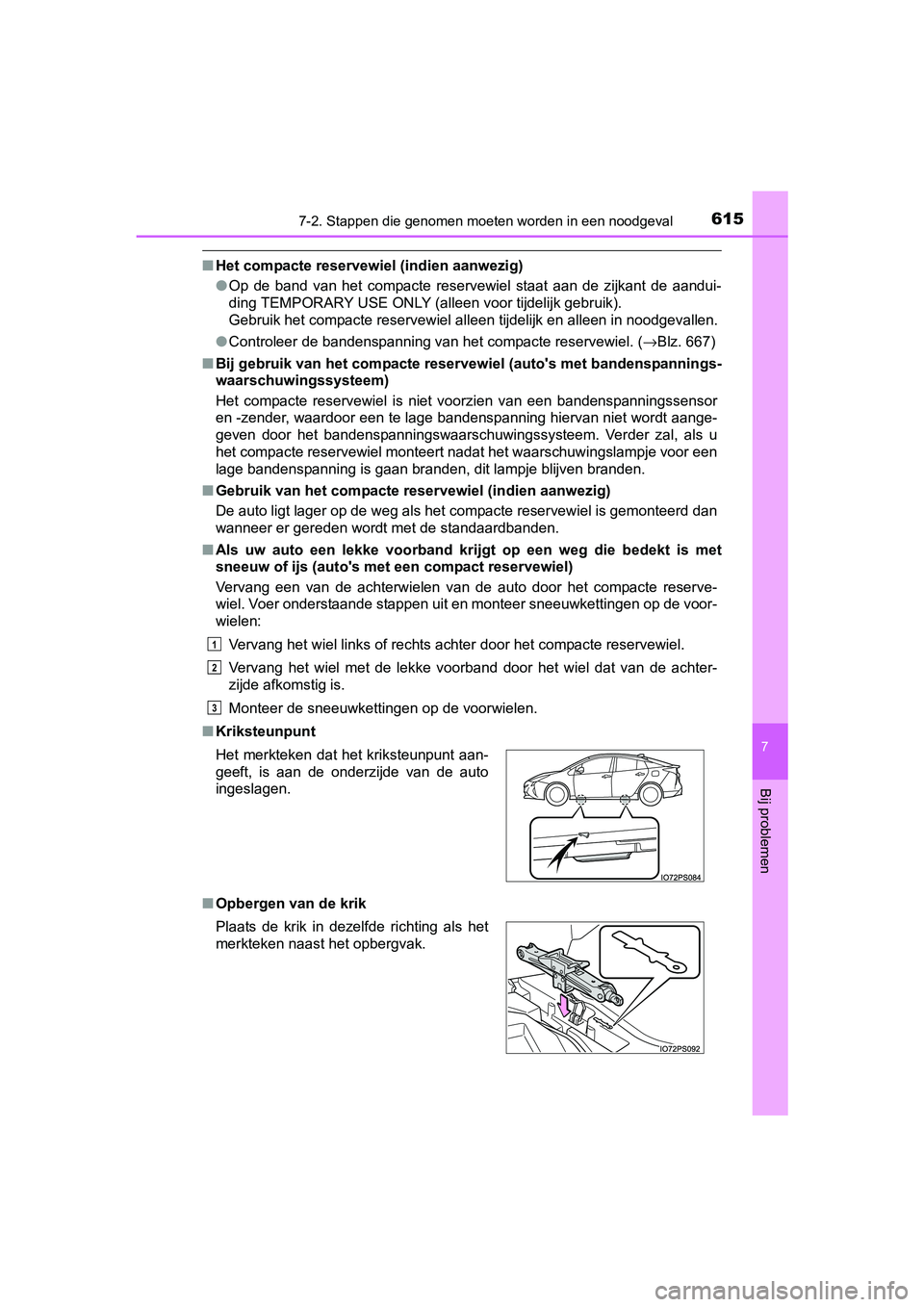

6157-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →Blz. 667)
■ Bij gebruik van het compacte reservewiel (auto's met bandenspannings-
waarschuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het compacte reservewiel monteert nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit lampje blijven branden.
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte reserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reservewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer de sneeuwkettingen op de voorwielen.
■ Kriksteunpunt
■ Opbergen van de krik Het merkteken dat het kriksteunpunt aan-
geeft, is aan de onderzijde van de auto
ingeslagen.
Plaats de krik in dezelfde richting als het
merkteken naast het opbergvak.
1
2
3
PRIUS_OM_OM47A31E_(EE).book Page 615 Tuesday, November 10, 2015 4:25 PM

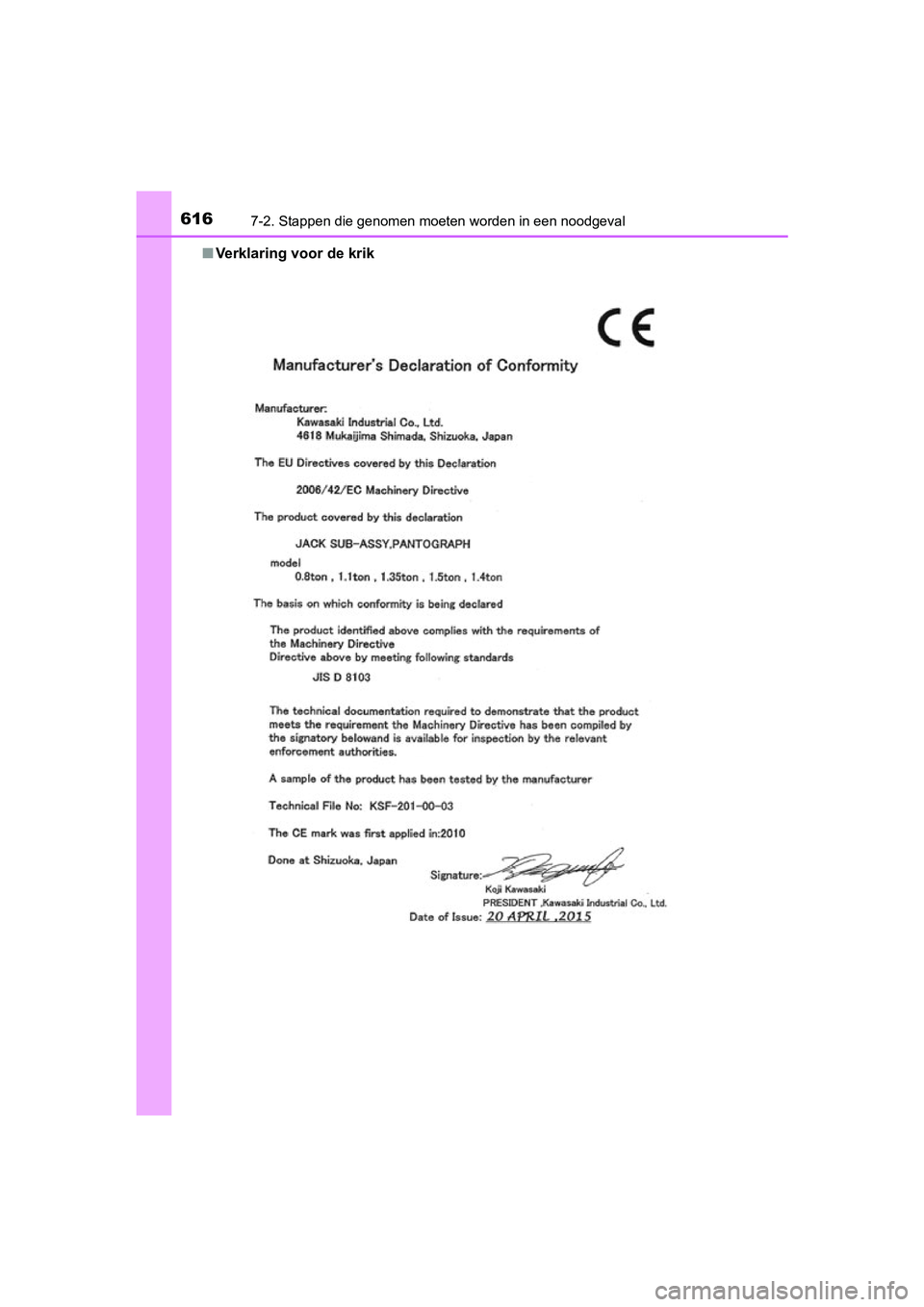

6167-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)■
Verklaring voor de krik
PRIUS_OM_OM47A31E_(EE).book Page 616 Tuesday, November 10, 2015 4:25 PM

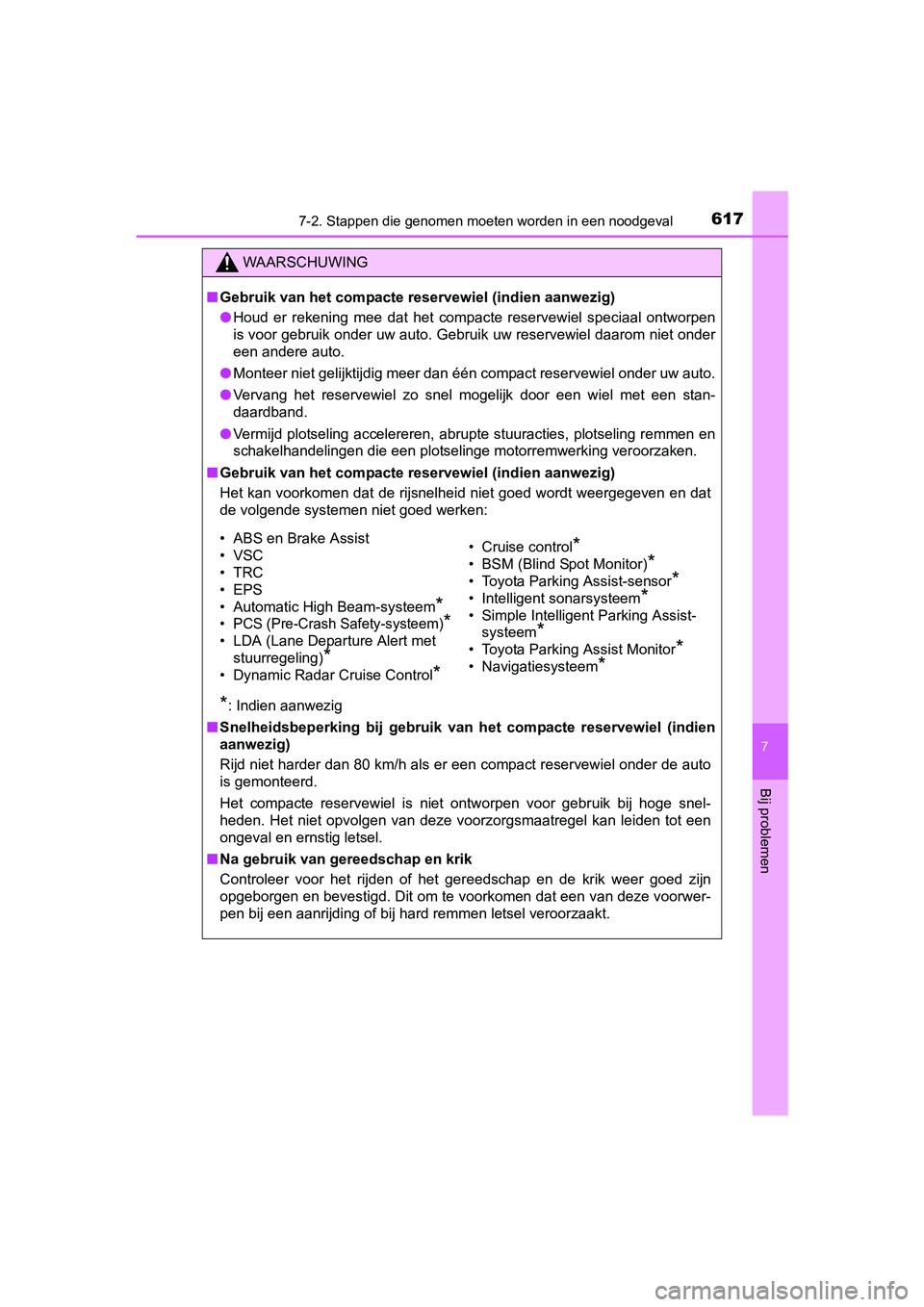

6177-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen
WAARSCHUWING
■Gebruik van het compacte reservewiel (indien aanwezig)
● Houd er rekening mee dat het compacte reservewiel speciaal ontworpen
is voor gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder
een andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorzaken.
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat
de volgende systemen niet goed werken:
*: Indien aanwezig
■ Snelheidsbeperking bij gebruik va n het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snel-
heden. Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een
ongeval en ernstig letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze voorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
•EPS
• Automatic High Beam-systeem
*
• PCS (Pre-Crash Safety-systeem)*
• LDA (Lane Departure Alert met
stuurregeling)
*
• Dynamic Radar Cruise Control*
• Cruise control*
• BSM (Blind Spot Monitor)*
• Toyota Parking Assist-sensor*
• Intelligent sonarsysteem*
• Simple Intelligent Parking Assist-systeem
*
• Toyota Parking Assist Monitor*
• Navigatiesysteem*
PRIUS_OM_OM47A31E_(EE).book Page 617 Tuesday, November 10, 2015 4:25 PM

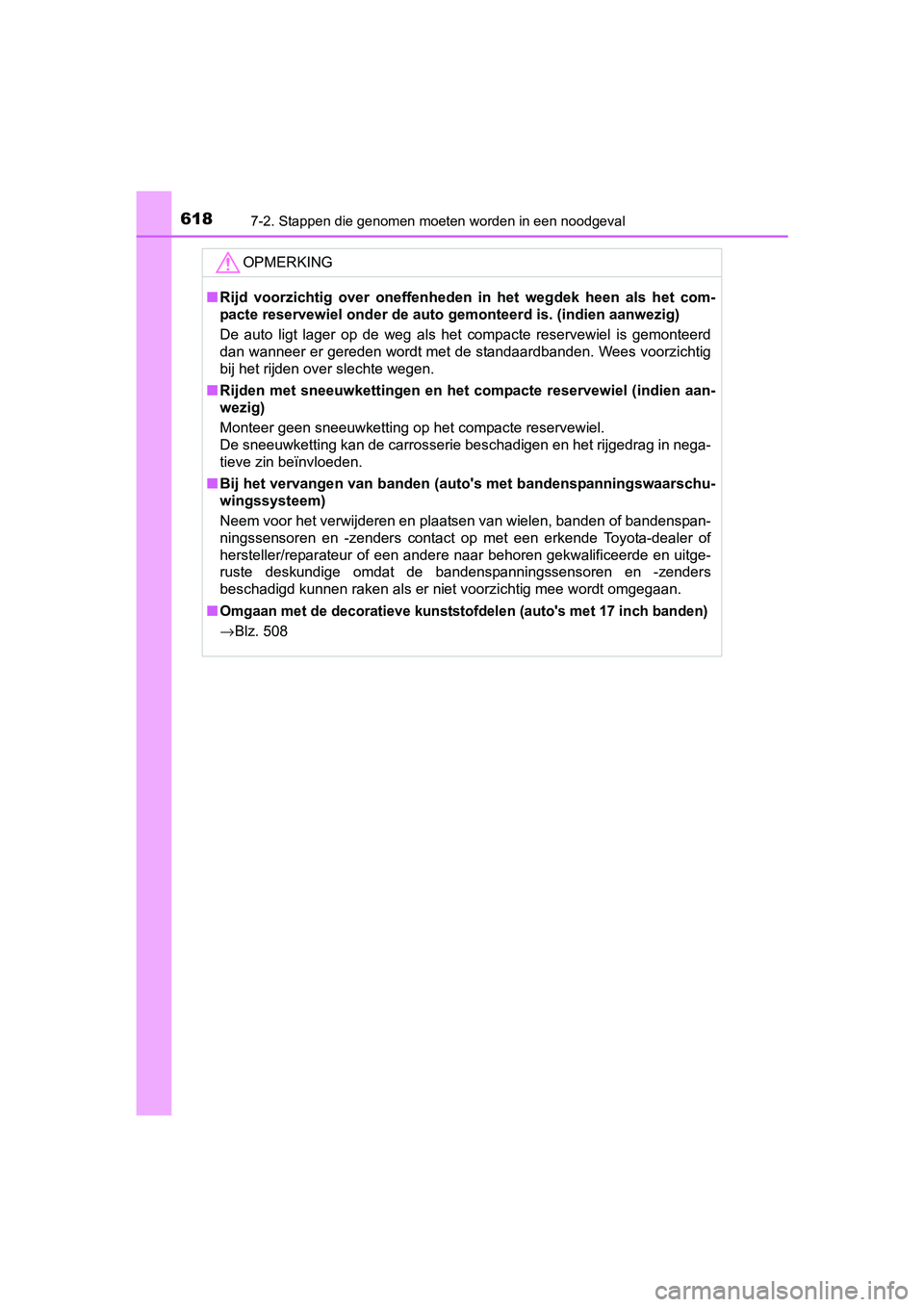

6187-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het com-
pacte reservewiel onder de auto gemonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorzichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel (indien aan-
wezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (aut o's met bandenspanningswaarschu-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspan-
ningssensoren en -zenders contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgegaan.
■
Omgaan met de decoratieve kunststofdelen (auto's met 17 inch banden)
→ Blz. 508
PRIUS_OM_OM47A31E_(EE).book Page 618 Tuesday, November 10, 2015 4:25 PM

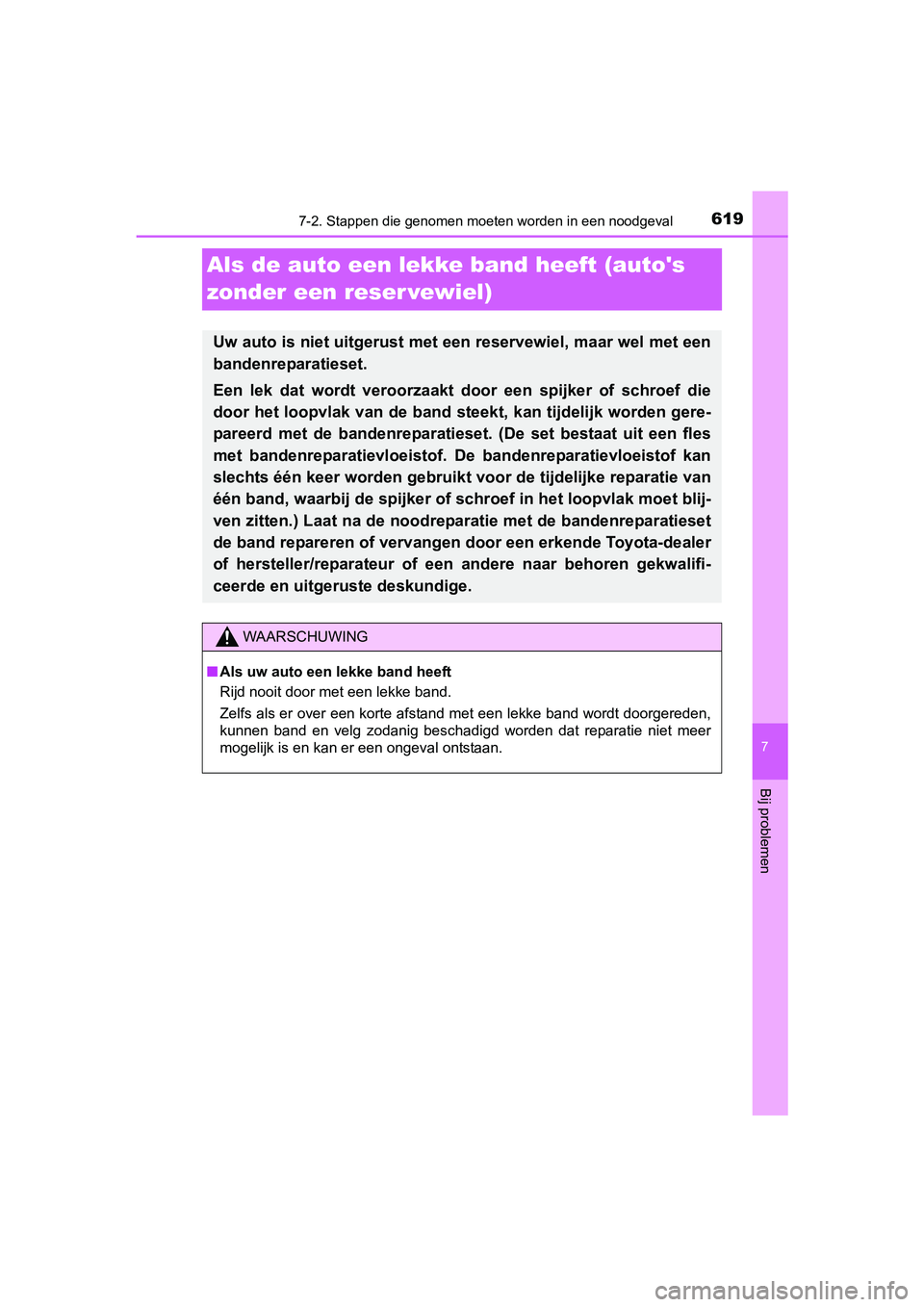

6197-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen
Als de auto een lekke band heeft (auto's
zonder een reser vewiel)
Uw auto is niet uitgerust met een reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die
door het loopvlak van de band steek t, kan tijdelijk worden gere-
pareerd met de bandenreparatieset . (De set bestaat uit een fles
met bandenreparatievloeistof. De bandenreparatievloeistof kan
slechts één keer worden gebruikt voor de tijdelijke reparatie van
één band, waarbij de spijker of sch roef in het loopvlak moet blij-
ven zitten.) Laat na de noodrep aratie met de bandenreparatieset
de band repareren of vervangen door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■ Als uw auto een lekke band heeft
Rijd nooit door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is en kan er een ongeval ontstaan.
PRIUS_OM_OM47A31E_(EE).book Page 619 Tuesday, November 10, 2015 4:25 PM

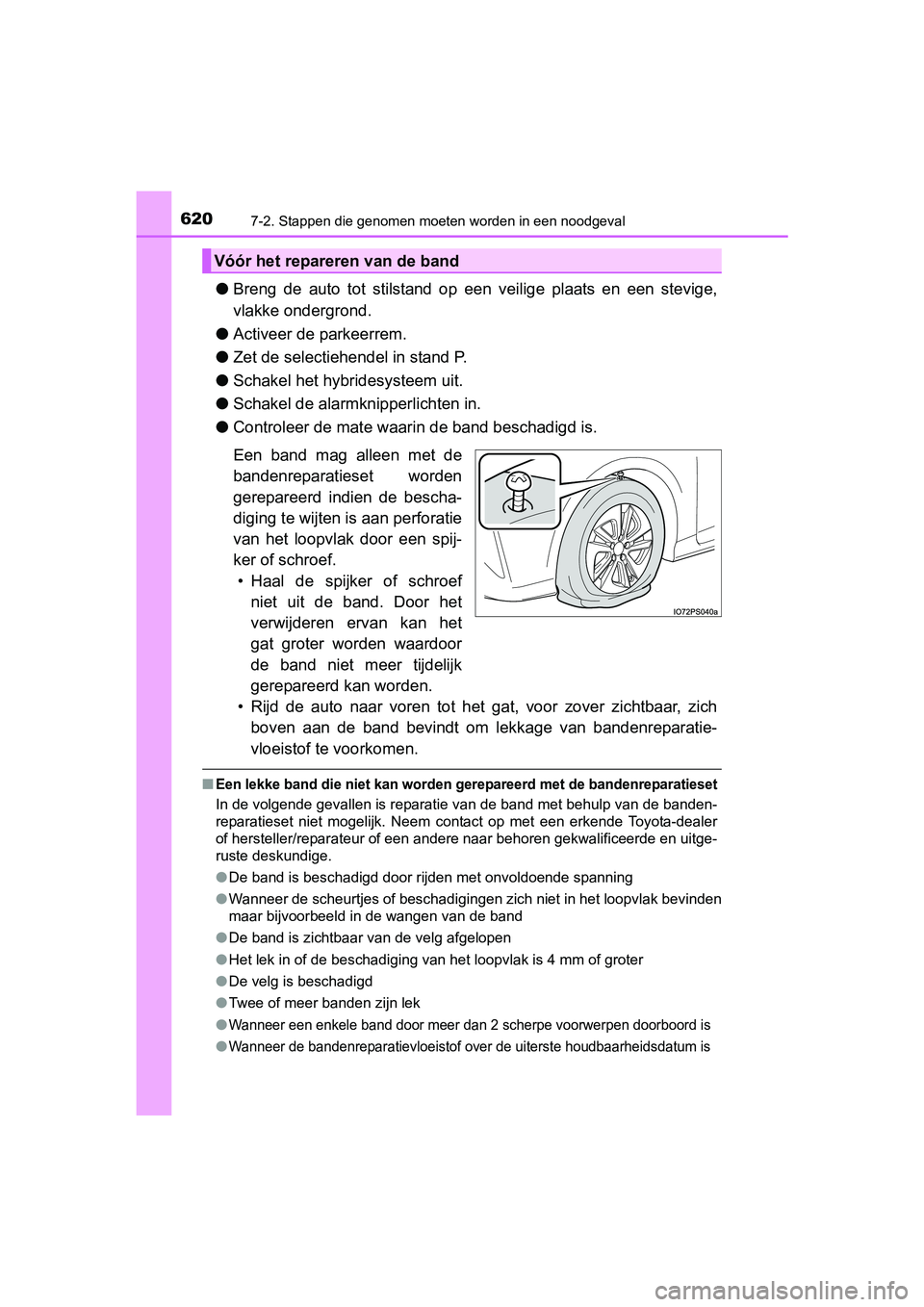

6207-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
●Breng de auto tot stilstand op een veilige plaats en een stevige,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in.
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de bescha-
diging te wijten is aan perforatie
van het loopvlak door een spij-
ker of schroef.
• Haal de spijker of schroef niet uit de band. Door het
verwijderen ervan kan het
gat groter worden waardoor
de band niet meer tijdelijk
gerepareerd kan worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan de band bevindt om lekkage van bandenreparatie-
vloeistof te voorkomen.
■Een lekke band die niet kan worden ge repareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de band met behulp van de banden-
reparatieset niet mogelijk. Neem contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
●De band is beschadigd door rijden met onvoldoende spanning
● Wanneer de scheurtjes of beschadigingen zich niet in het loopvlak bevinden
maar bijvoorbeeld in de wangen van de band
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
●
Wanneer een enkele band door meer dan 2 scherpe voorwerpen doorboord is
●Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum is
Vóór het repareren van de band
PRIUS_OM_OM47A31E_(EE).book Page 620 Tuesday, November 10, 2015 4:25 PM
