TOYOTA PRIUS 2015 Instructieboekje (in Dutch)

6217-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen

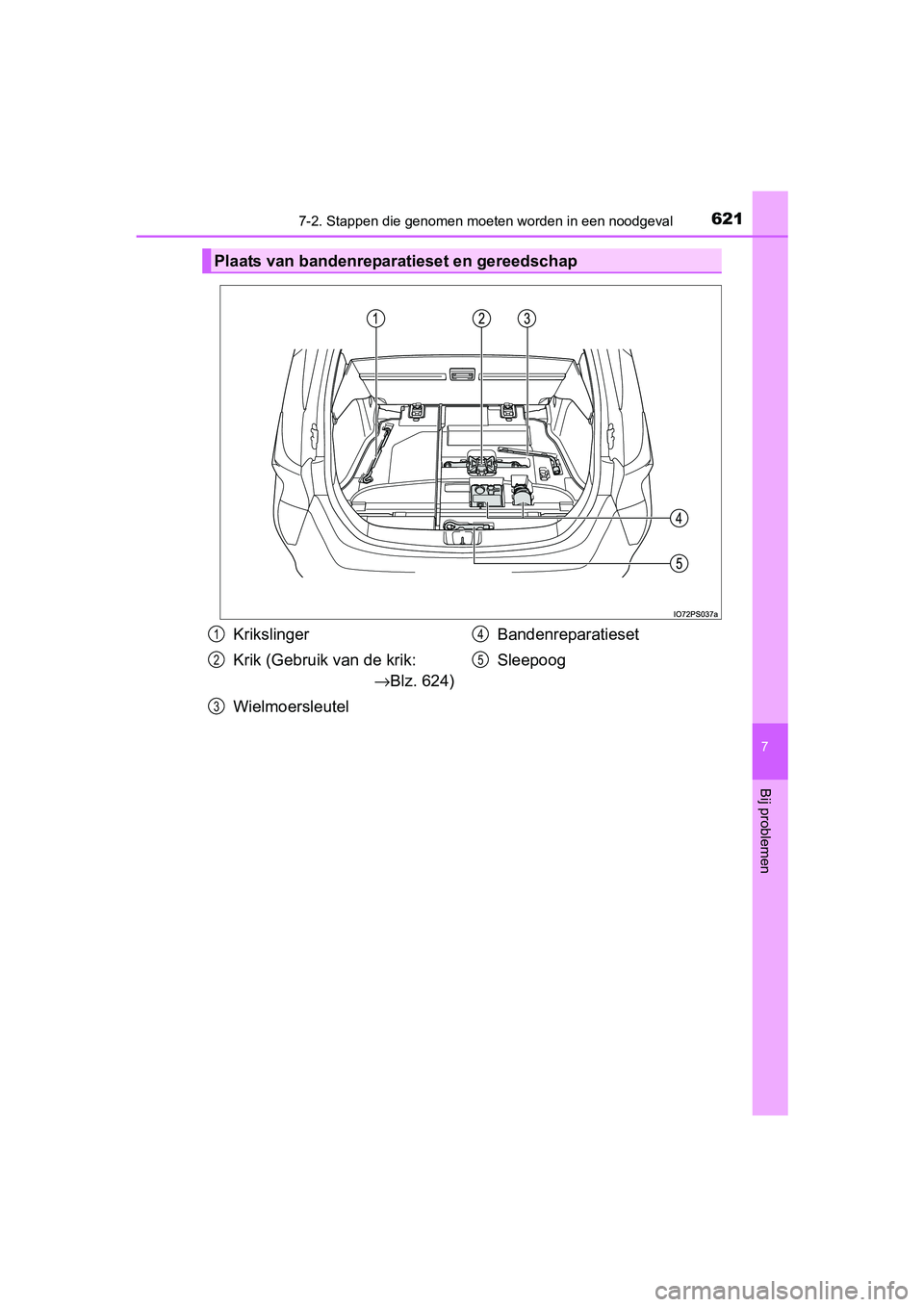

Plaats van bandenreparatieset en gereedschap
Krikslinger
Krik (Gebruik van de krik: → Blz. 624)
Wielmoersleutel Bandenreparatieset
Sleepoog1
2
3
4
5
PRIUS_OM_OM47A31E_(EE).book Page 621
Tuesday, November 10, 2015 4:25 PM

6227-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)

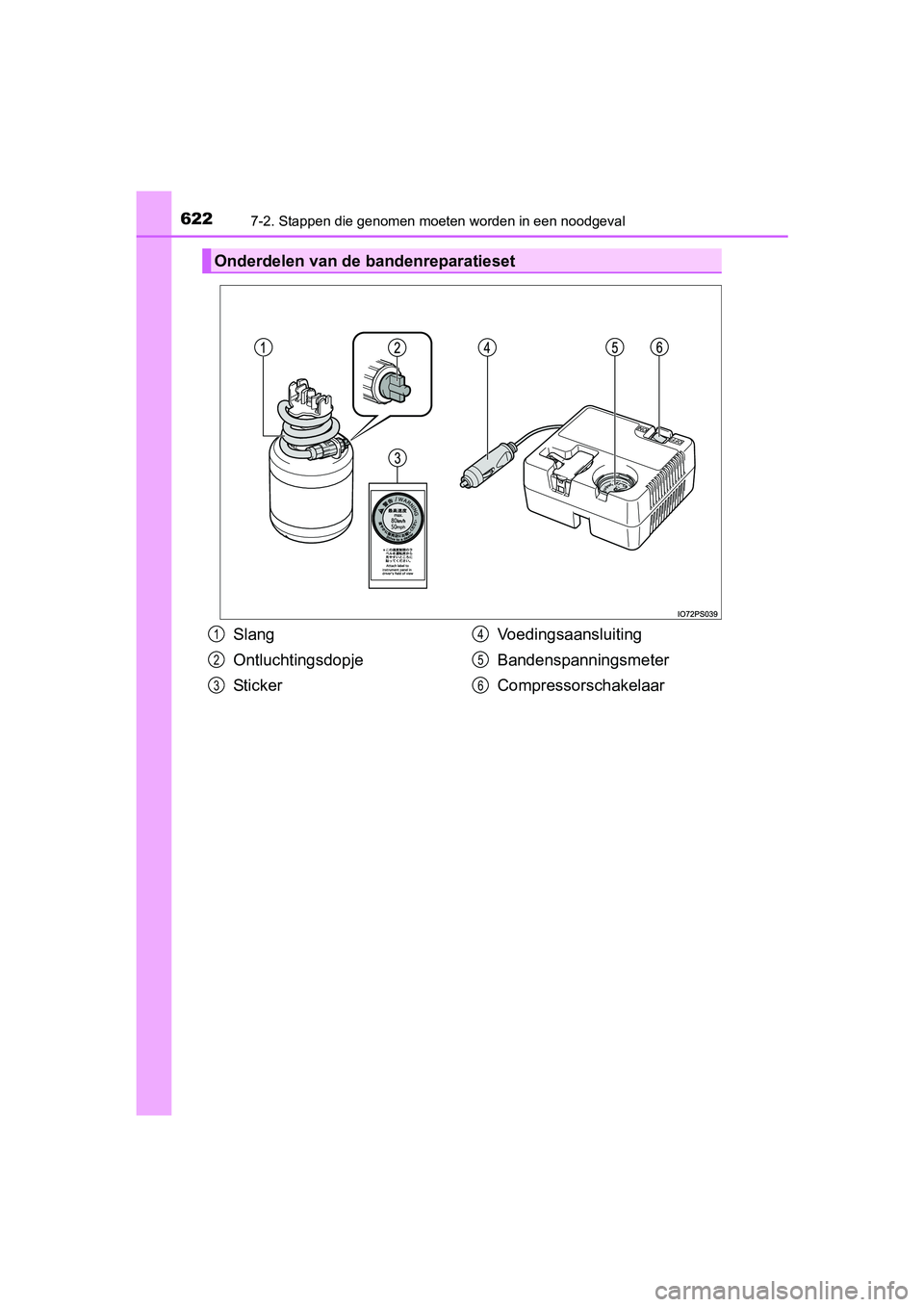

Onderdelen van de bandenreparatieset
Slang
Ontluchtingsdopje
St i ck erVoedingsaansluiting
Bandenspanningsmeter
Compressorschakelaar1
2
3
4
5
6
PRIUS_OM_OM47A31E_(EE).book Page 622
Tuesday, November 10, 2015 4:25 PM

6237-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen

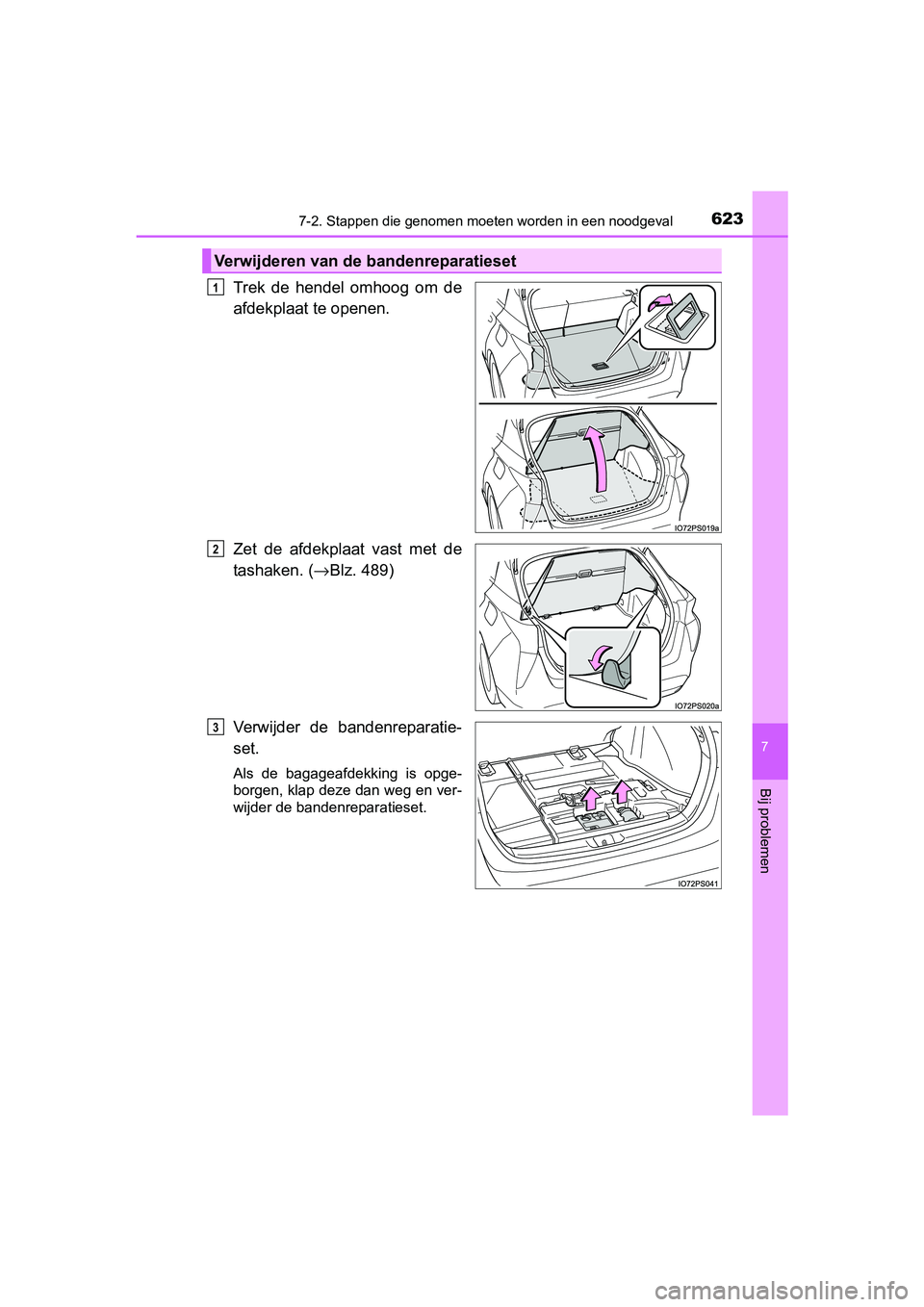

Trek de hendel omhoog om de
afdekplaat te openen.
Zet de afdekplaat vast met de
tashaken. (→Blz. 489)
Verwijder de bandenreparatie-
set.
Als de bagageafdekking is opge-
borgen, klap deze dan weg en ver-
wijder de bandenreparatieset.
Verwijderen van de bandenreparatieset
1
2
3
PRIUS_OM_OM47A31E_(EE).book Page 623 Tuesday, November 10, 2015 4:25 PM

6247-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)

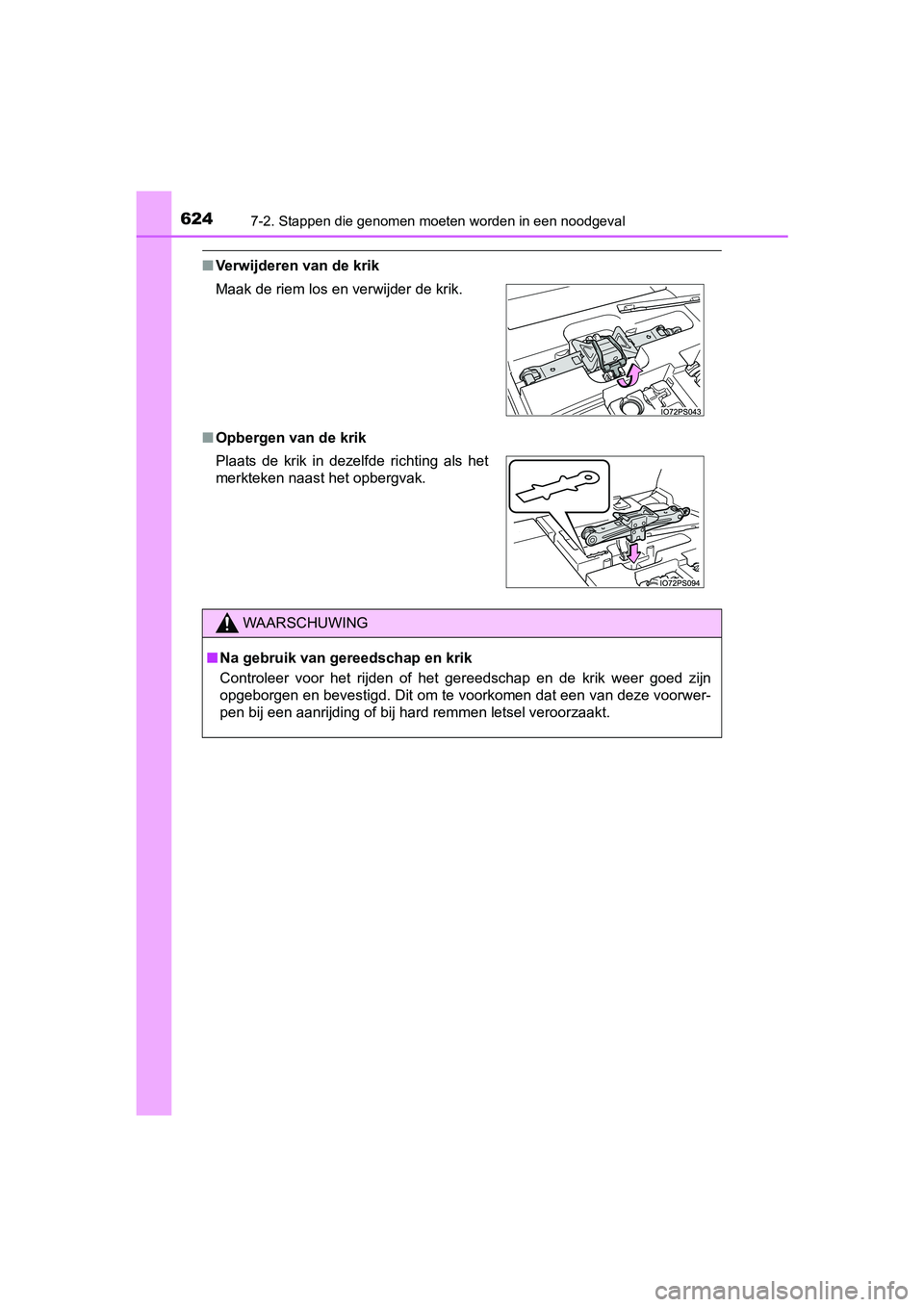

■Verwijderen van de krik
■ Opbergen van de krik Maak de riem los en verwijder de krik.
Plaats de krik in dezelfde richting als het
merkteken naast het opbergvak.
WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze voorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
PRIUS_OM_OM47A31E_(EE).book Page 624 Tuesday, November 10, 2015 4:25 PM

6257-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen

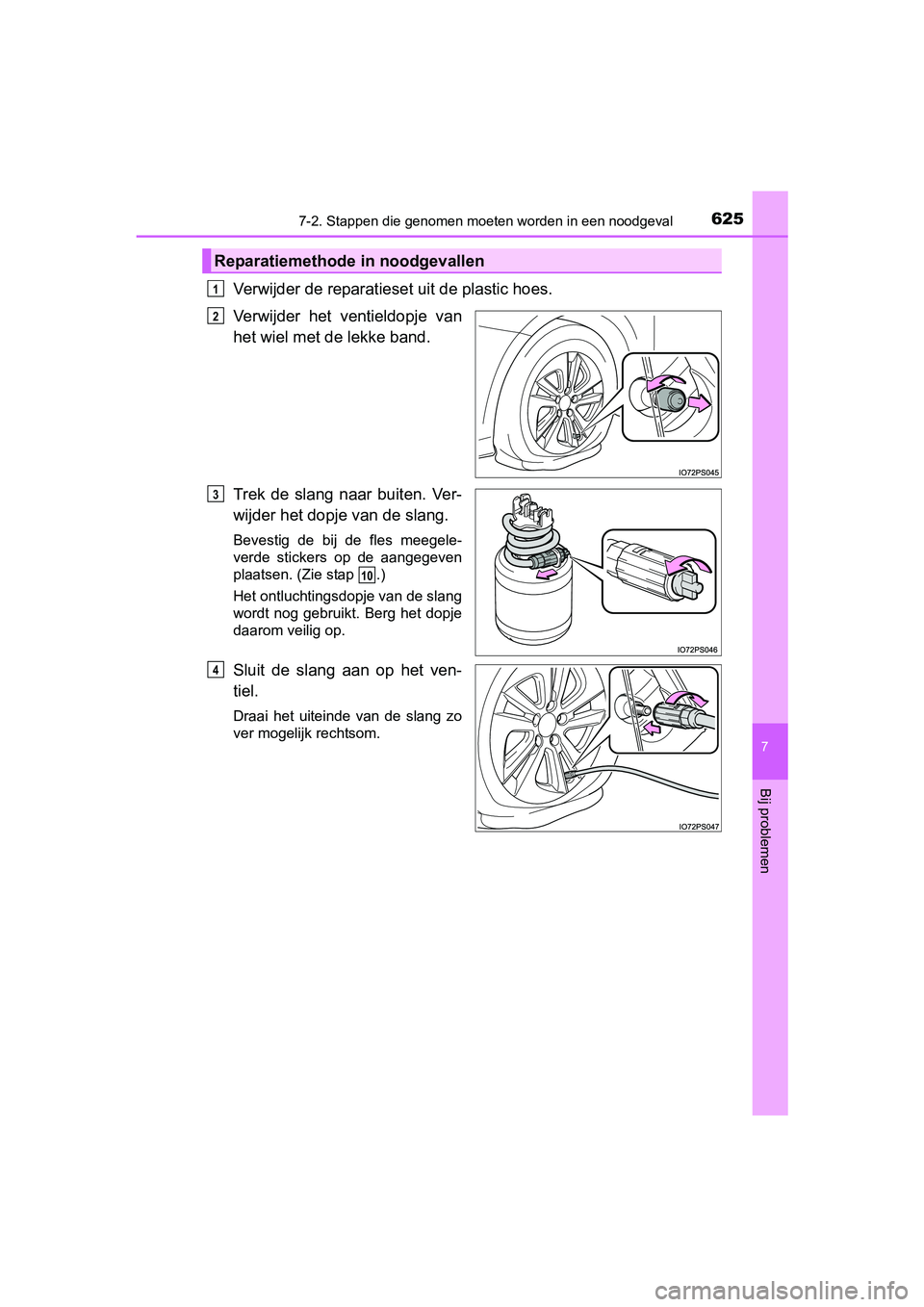

Verwijder de reparatieset uit de plastic hoes.
Verwijder het ventieldopje van
het wiel met de lekke band.
Trek de slang naar buiten. Ver-
wijder het dopje van de slang.
Bevestig de bij de fles meegele-
verde stickers op de aangegeven
plaatsen. (Zie stap .)
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
Sluit de slang aan op het ven-
tiel.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Reparatiemethode in noodgevallen
1
2
3
10
4
PRIUS_OM_OM47A31E_(EE).book Page 625 Tuesday, November 10, 2015 4:25 PM

6267-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)

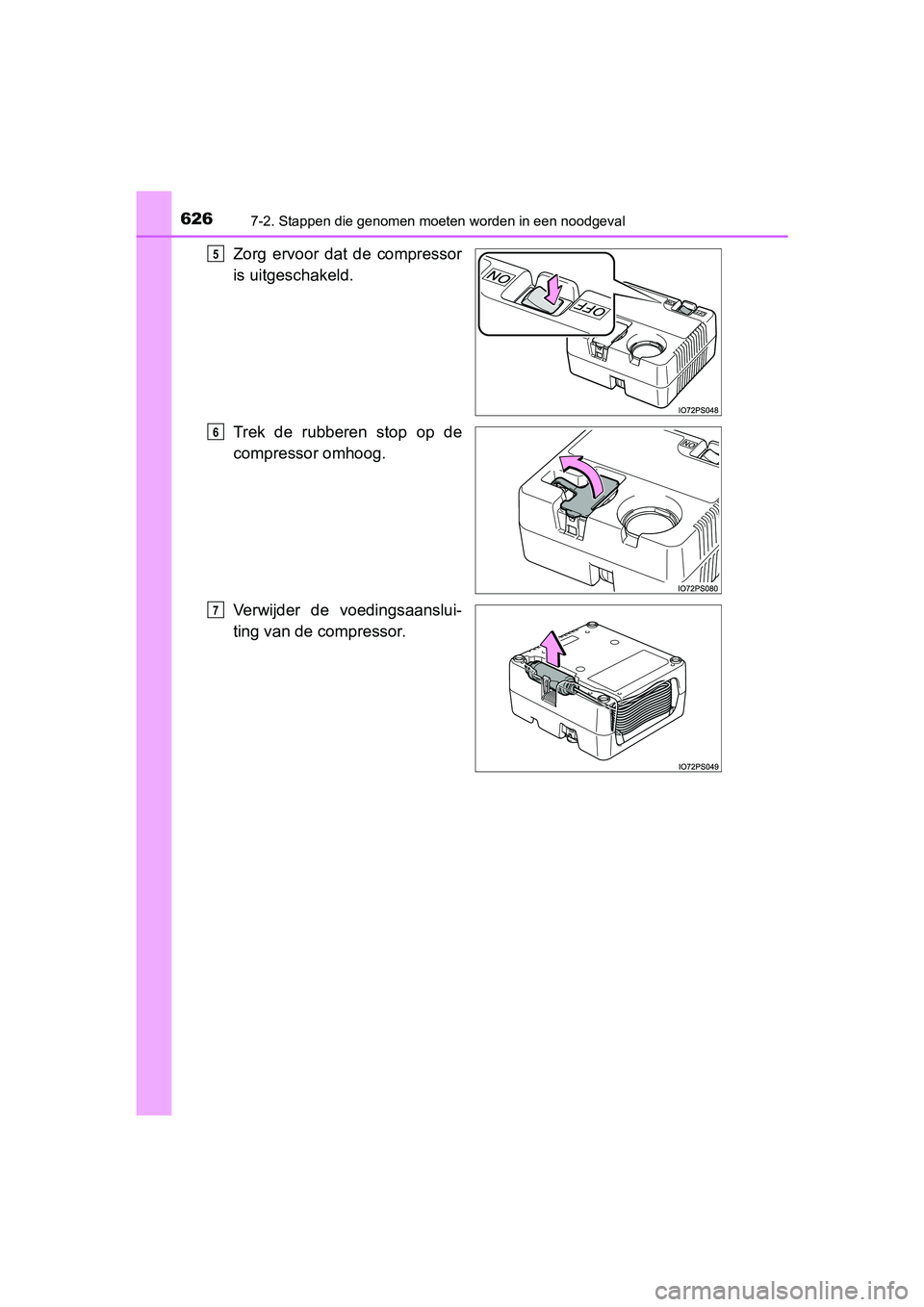

Zorg ervoor dat de compressor
is uitgeschakeld.
Trek de rubberen stop op de
compressor omhoog.
Verwijder de voedingsaanslui-
ting van de compressor.5
6
7
PRIUS_OM_OM47A31E_(EE).book Page 626 Tuesday, November 10, 2015 4:25 PM

6277-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen

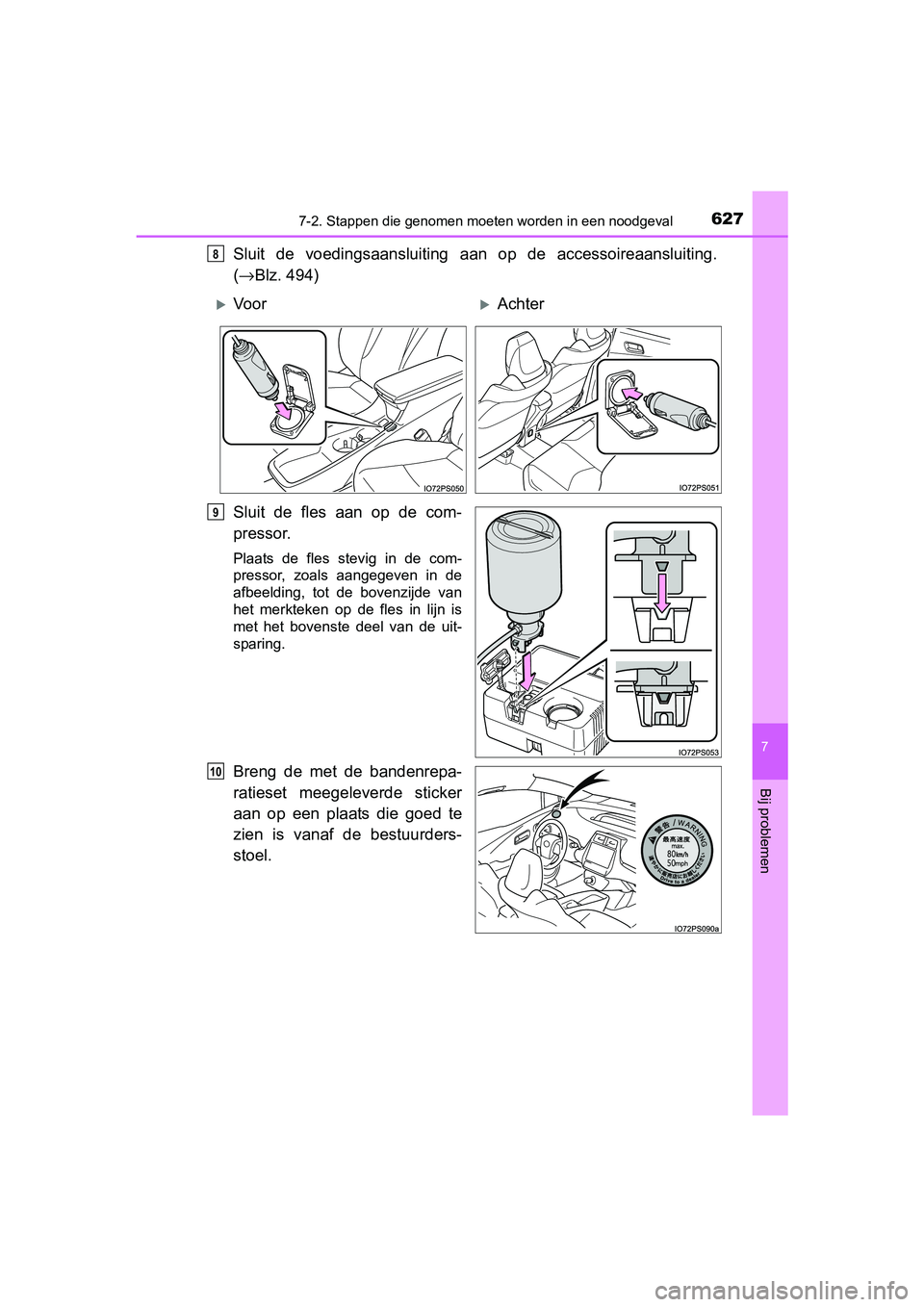

Sluit de voedingsaansluiting aan op de accessoireaansluiting.
( → Blz. 494)
Sluit de fles aan op de com-
pressor.
Plaats de fles stevig in de com-
pressor, zoals aangegeven in de
afbeelding, tot de bovenzijde van
het merkteken op de fles in lijn is
met het bovenste deel van de uit-
sparing.
Breng de met de bandenrepa-
ratieset meegeleverde sticker
aan op een plaats die goed te
zien is vanaf de bestuurders-
stoel.
8
Vo o rAchter
9
10
PRIUS_OM_OM47A31E_(EE).book Page 627 Tuesday, November 10, 2015 4:25 PM

6287-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)

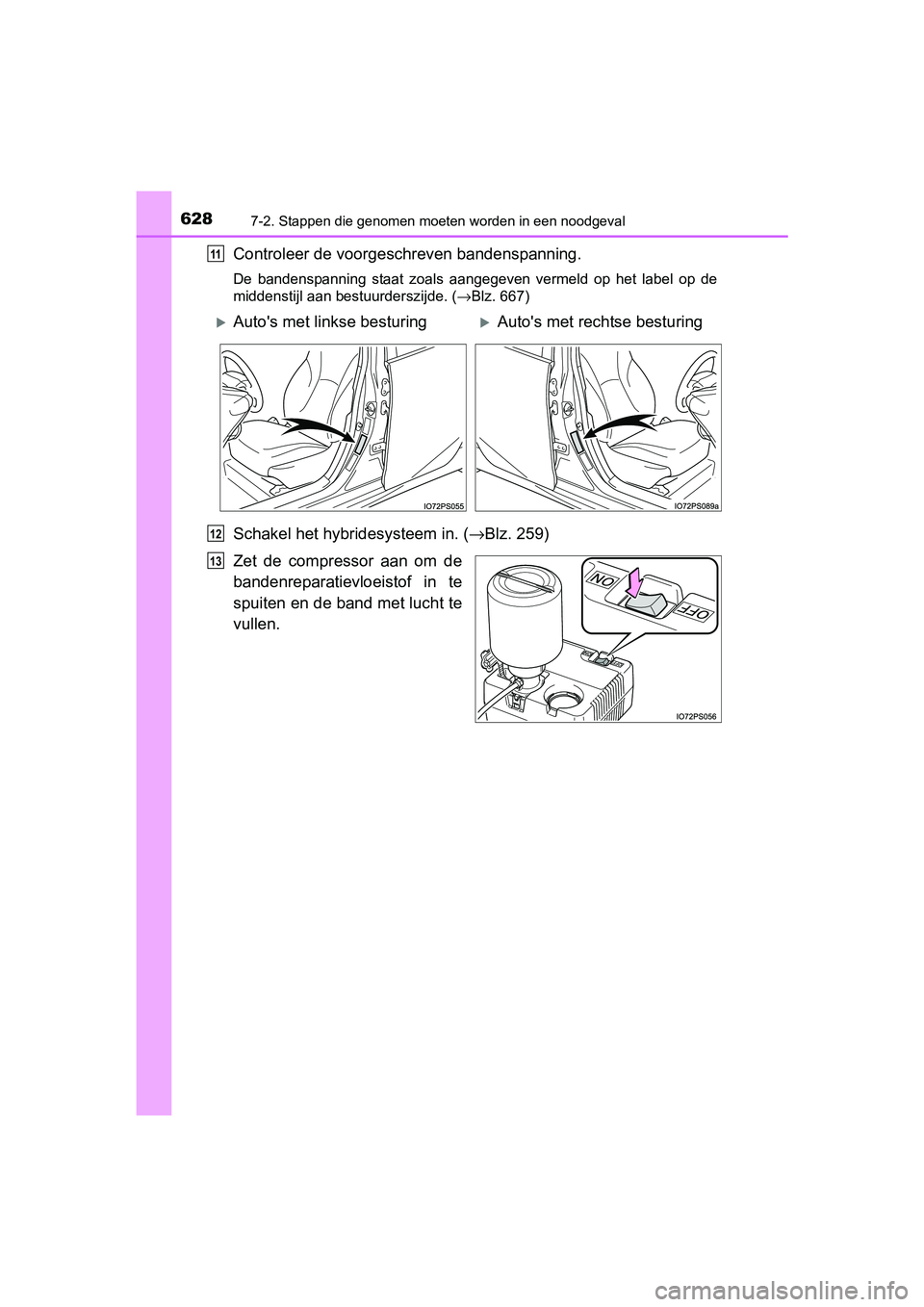

Controleer de voorgeschreven bandenspanning.
De bandenspanning staat zoals aangegeven vermeld op het label op de
middenstijl aan bestuurderszijde. (→Blz. 667)
Schakel het hybridesysteem in. (→Blz. 259)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
PRIUS_OM_OM47A31E_(EE).book Page 628 Tuesday, November 10, 2015 4:25 PM

6297-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)
7
Bij problemen

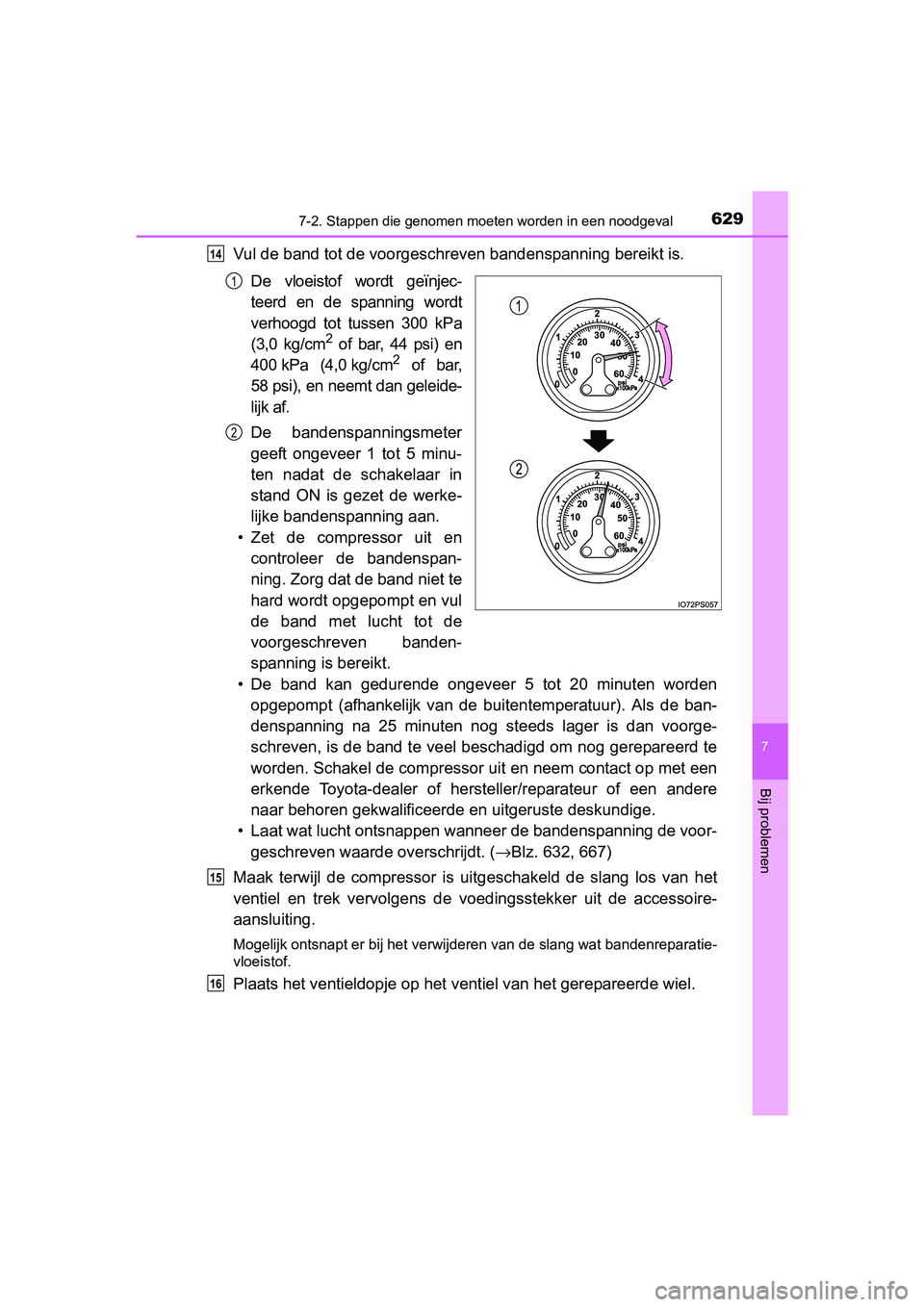

Vul de band tot de voorgeschreven bandenspanning bereikt is.De vloeistof wordt geïnjec-
teerd en de spanning wordt
verhoogd tot tussen 300 kPa
(3,0 kg/cm
2 of bar, 44 psi) en
400 kPa (4,0 kg/cm2 of bar,
58 psi), en neemt dan geleide-
lijk af.
De bandenspanningsmeter
geeft ongeveer 1 tot 5 minu-
ten nadat de schakelaar in
stand ON is gezet de werke-
lijke bandenspanning aan.
• Zet de compressor uit en controleer de bandenspan-
ning. Zorg dat de band niet te
hard wordt opgepompt en vul
de band met lucht tot de
voorgeschreven banden-
spanning is bereikt.
• De band kan gedurende ongeveer 5 tot 20 minuten worden opgepompt (afhankelijk van de buitentemperatuur). Als de ban-
denspanning na 25 minuten nog steeds lager is dan voorge-
schreven, is de band te veel beschadigd om nog gerepareerd te
worden. Schakel de compressor uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voor- geschreven waarde overschrijdt. ( →Blz. 632, 667)
Maak terwijl de compressor is ui tgeschakeld de slang los van het
ventiel en trek vervolgens de v oedingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
14
1
2
15
16
PRIUS_OM_OM47A31E_(EE).book Page 629 Tuesday, November 10, 2015 4:25 PM

6307-2. Stappen die genomen moeten worden in een noodgeval
PRIUS_OM_OM47A31E_(EE)

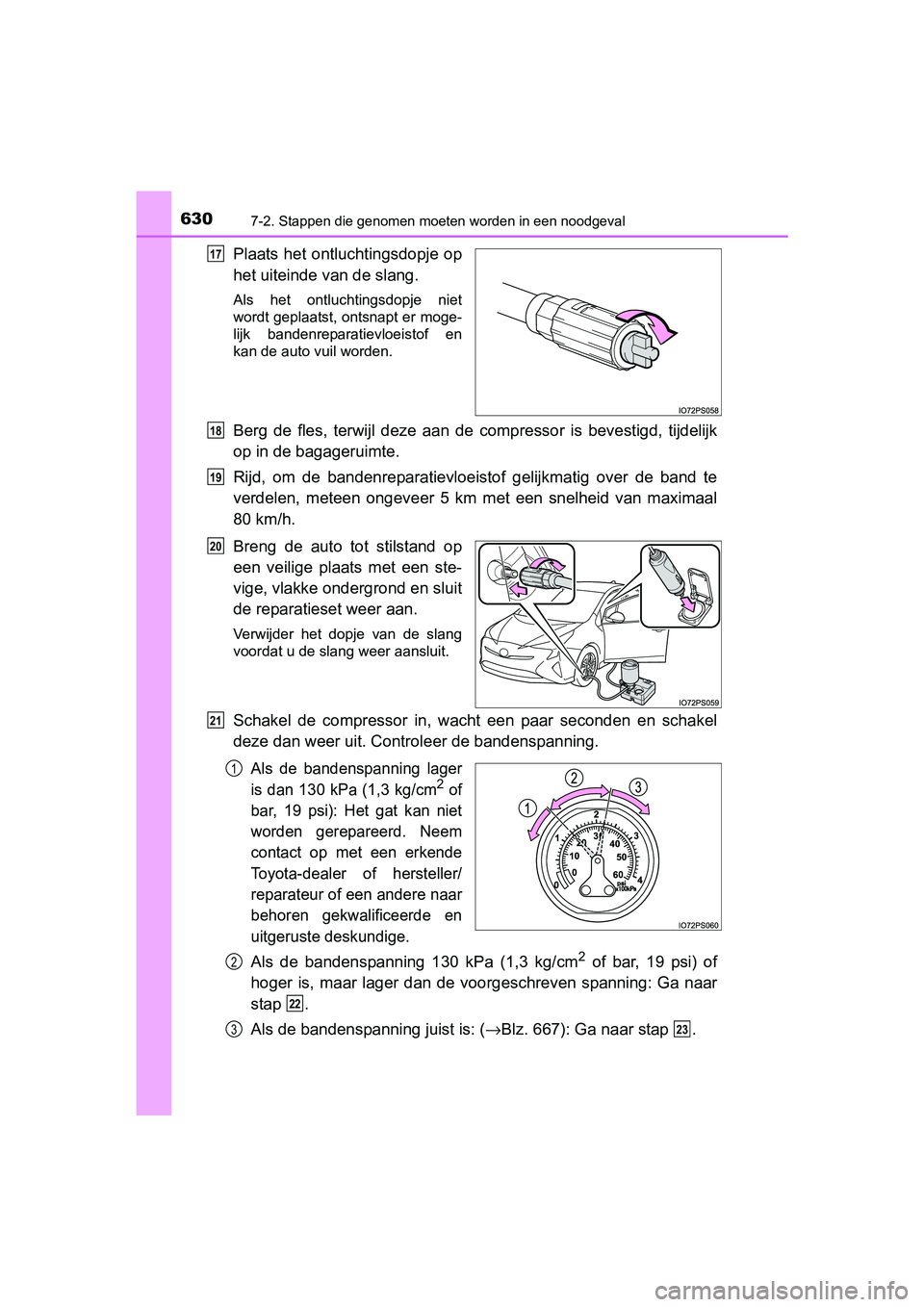

Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, tijdelijk
op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto tot stilstand op
een veilige plaats met een ste-
vige, vlakke ondergrond en sluit
de reparatieset weer aan.
Verwijder het dopje van de slang
voordat u de slang weer aansluit.
Schakel de compressor in, wacht een paar seconden en schakel
deze dan weer uit. Controleer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
Als de bandenspanning 130 kPa (1,3 kg/cm2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga naar
stap .
Als de bandenspanning juist is: ( →Blz. 667): Ga naar stap .
17
18
19
20
21
1
2
22
323
