TOYOTA PRIUS 2015 Instructieboekje (in Dutch)

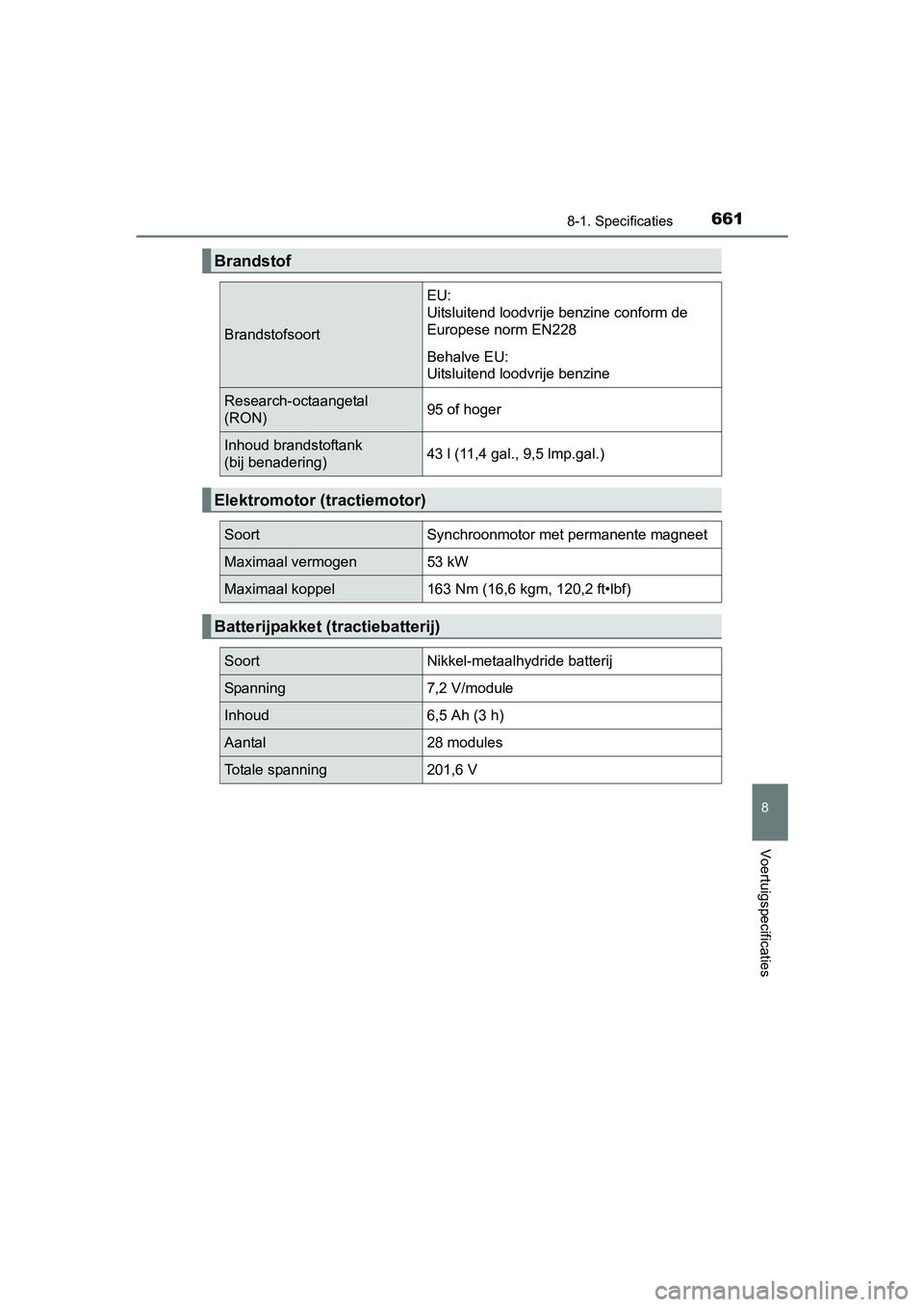

6618-1. Specificaties
PRIUS_OM_OM47A31E_(EE)
8
Voertuigspecificaties
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(bij benadering)43 l (11,4 gal., 9,5 lmp.gal.)
Elektromotor (tractiemotor)
SoortSynchroonmotor met permanente magneet
Maximaal vermogen53 kW
Maximaal koppel163 Nm (16,6 kgm, 120,2 ft•lbf)
Batterijpakket (tractiebatterij)
SoortNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal28 modules
Totale spanning201,6 V
PRIUS_OM_OM47A31E_(EE).book Page 661 Tuesday, November 10, 2015 4:25 PM

6628-1. Specificaties
PRIUS_OM_OM47A31E_(EE)■

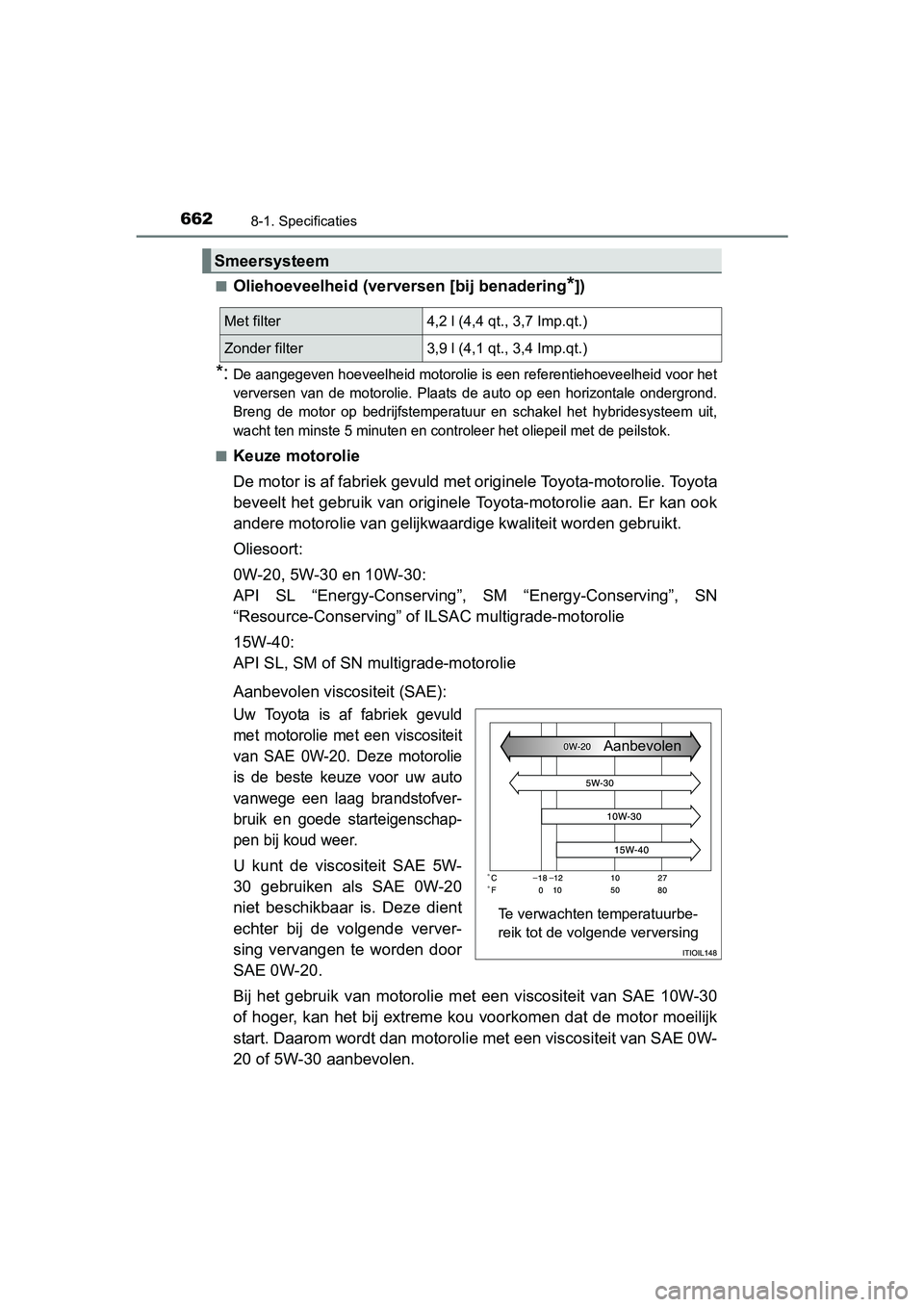

Oliehoeveelheid (verversen [bij benadering*])
*:De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het
verversen van de motorolie. Plaats
de auto op een horizontale ondergrond.
Breng de motor op bedrijfstemperatuur en schakel het hybridesysteem uit,
wacht ten minste 5 minuten en controleer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of IL SAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscositeit
van SAE 0W-20. Deze motorolie
is de beste keuze voor uw auto
vanwege een laag brandstofver-
bruik en goede starteigenschap-
pen bij koud weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie me t een viscositeit van SAE 10W-30
of hoger, kan het bij extreme k ou voorkomen dat de motor moeilijk
start. Daarom wordt dan motorolie met een viscositeit van SAE 0W-
20 of 5W-30 aanbevolen.
Smeersysteem
Met filter4,2 l (4,4 qt., 3,7 Imp.qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp.qt.)
Te verwachten temperatuurbe-
reik tot de volgende verversing Aanbevolen
PRIUS_OM_OM47A31E_(EE).book Page 662
Tuesday, November 10, 2015 4:25 PM

6638-1. Specificaties
PRIUS_OM_OM47A31E_(EE)
8
Voertuigspecificaties

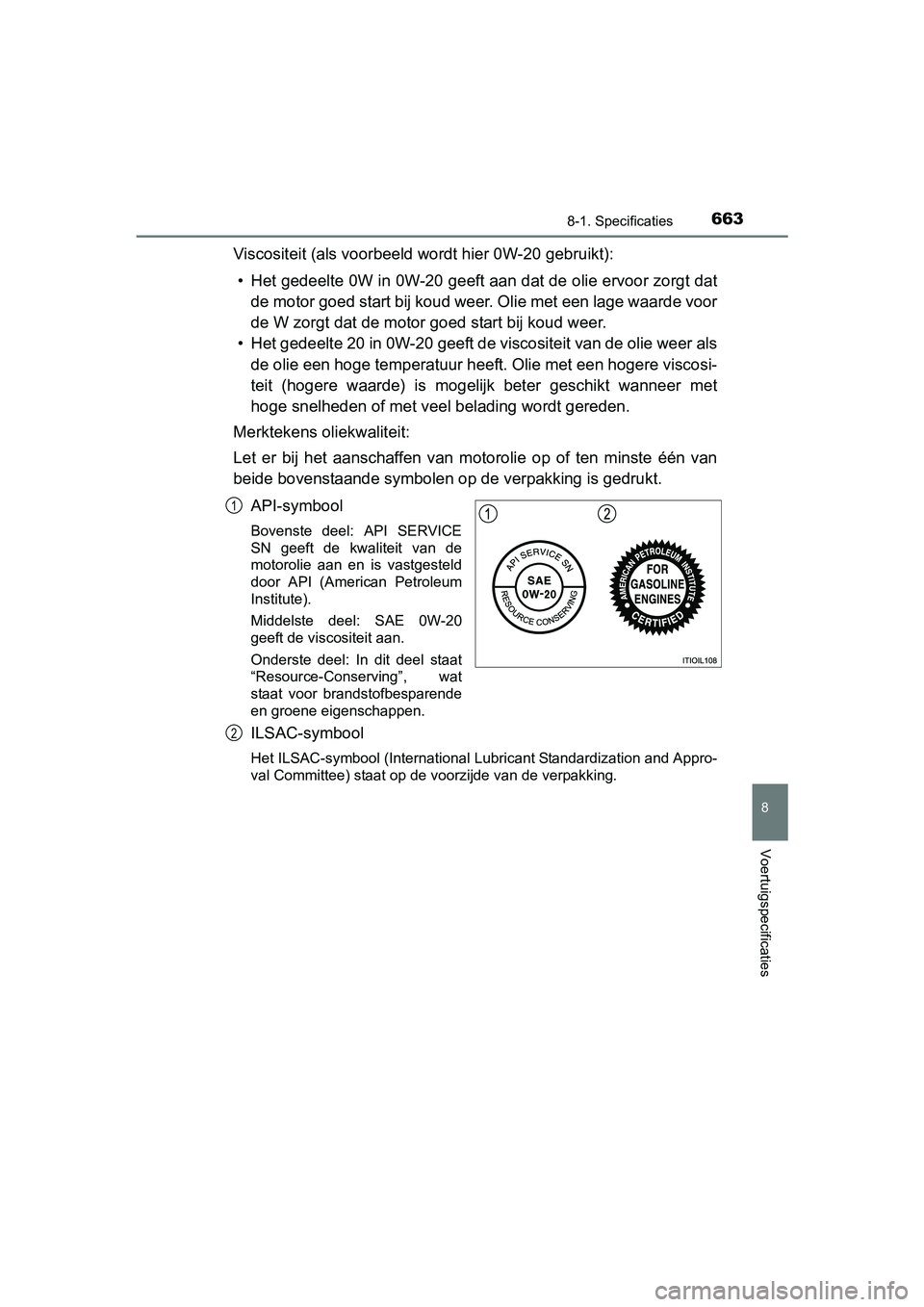

Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
PRIUS_OM_OM47A31E_(EE).book Page 663 Tuesday, November 10, 2015 4:25 PM

6648-1. Specificaties
PRIUS_OM_OM47A31E_(EE)
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.

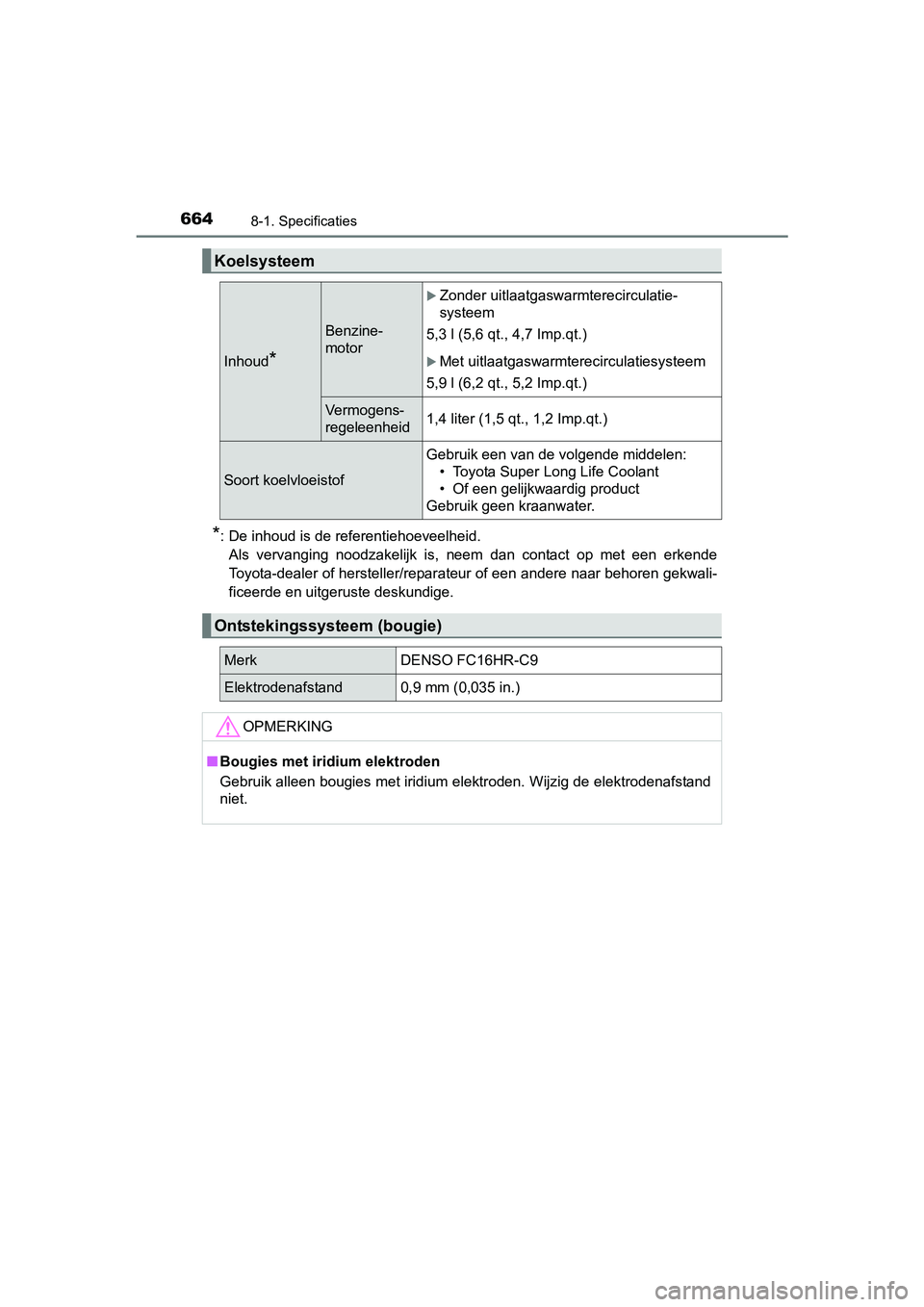

Koelsysteem
Inhoud*
Benzine-
motor
Zonder uitlaatgaswarmterecirculatie-
systeem
5,3 l (5,6 qt., 4,7 Imp.qt.)
Met uitlaatgaswarmterecirculatiesysteem
5,9 l (6,2 qt., 5,2 Imp.qt.)
Vermogens-
regeleenheid1,4 liter (1,5 qt., 1,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen: • Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-C9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
PRIUS_OM_OM47A31E_(EE).book Page 664 Tuesday, November 10, 2015 4:25 PM

6658-1. Specificaties
PRIUS_OM_OM47A31E_(EE)
8
Voertuigspecificaties
*:De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.

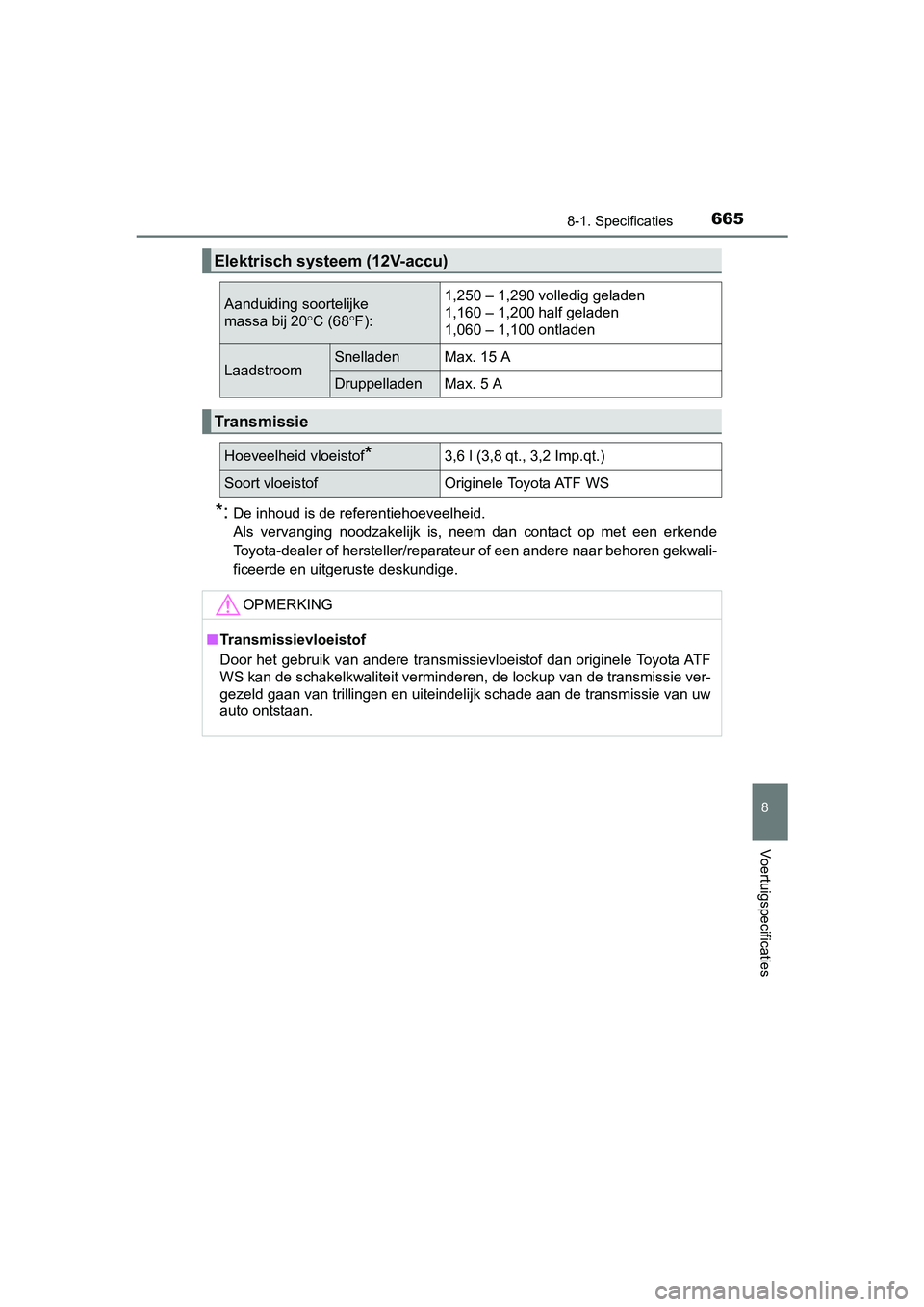

Elektrisch systeem (12V-accu)
Aanduiding soortelijke
massa bij 20°C (68°F): 1,250 – 1,290 volledig geladen
1,160 – 1,200 half geladen
1,060 – 1,100 ontladen
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Transmissie
Hoeveelheid vloeistof*3,6 l (3,8 qt., 3,2 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■
Transmissievloeistof
Door het gebruik van andere transmissiev loeistof dan originele Toyota ATF
WS kan de schakelkwaliteit verminderen, de lockup van de transmissie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transmissie van uw
auto ontstaan.
PRIUS_OM_OM47A31E_(EE).book Page 665 Tuesday, November 10, 2015 4:25 PM

6668-1. Specificaties
PRIUS_OM_OM47A31E_(EE)
*1: Minimale afstand van pedaal tot vloer bij een pedaalkracht van 300 N(30,6 kg, 67,4 lbf) als het hybridesysteem in werking is.
*2: Vrije slag parkeerrempedaal bij pedaalkracht van 300 N (30,6 kg, 67,4 lbf).

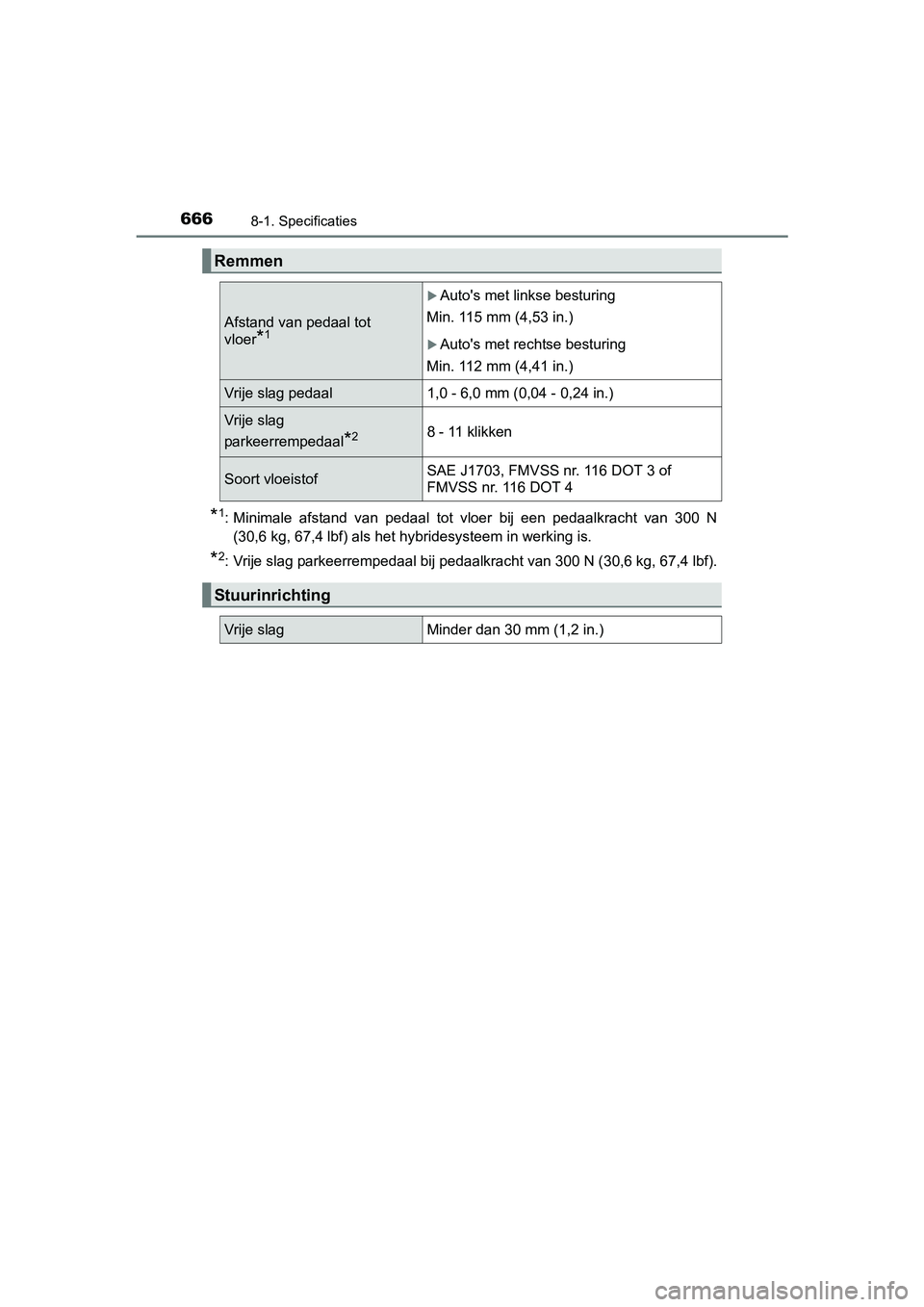

Remmen
Afstand van pedaal tot
vloer
*1
Auto's met linkse besturing
Min. 115 mm (4,53 in.)
Auto's met rechtse besturing
Min. 112 mm (4,41 in.)
Vrije slag pedaal1,0 - 6,0 mm (0,04 - 0,24 in.)
Vrije slag
parkeerrempedaal
*28 - 11 klikken
Soort vloeistofSAE J1703, FMVSS nr. 116 DOT 3 of
FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
PRIUS_OM_OM47A31E_(EE).book Page 666 Tuesday, November 10, 2015 4:25 PM

6678-1. Specificaties
PRIUS_OM_OM47A31E_(EE)
8
Voertuigspecificaties

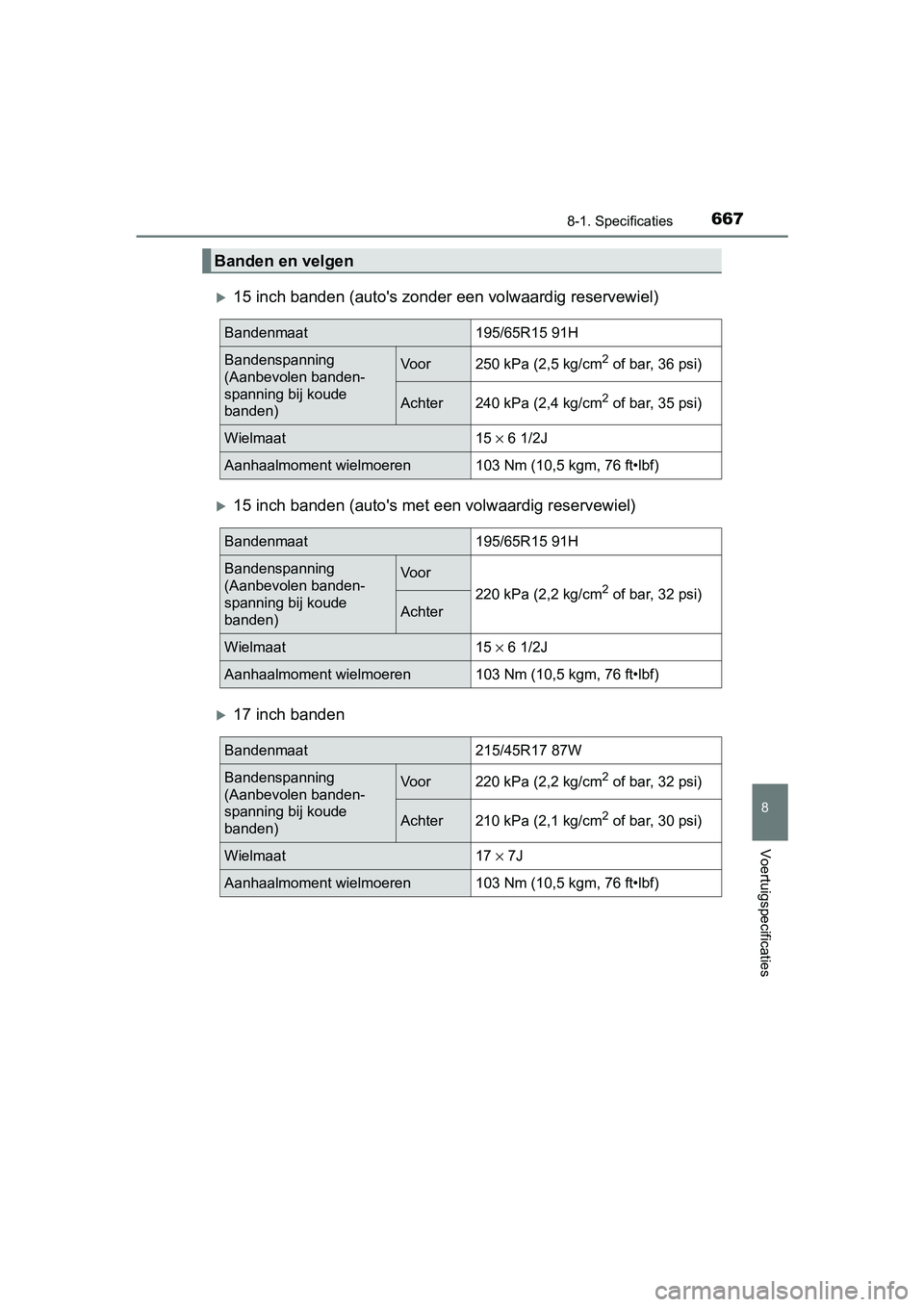

15 inch banden (auto's zonder een volwaardig reservewiel)
15 inch banden (auto's met een volwaardig reservewiel)
17 inch banden
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)Voor250 kPa (2,5 kg/cm2 of bar, 36 psi)
Achter240 kPa (2,4 kg/cm2 of bar, 35 psi)
Wielmaat15 × 6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)Voor
220 kPa (2,2 kg/cm2 of bar, 32 psi)
Achter
Wielmaat15 × 6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat215/45R17 87W
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)Voor220 kPa (2,2 kg/cm2 of bar, 32 psi)
Achter210 kPa (2,1 kg/cm2 of bar, 30 psi)
Wielmaat17 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
PRIUS_OM_OM47A31E_(EE).book Page 667 Tuesday, November 10, 2015 4:25 PM

6688-1. Specificaties
PRIUS_OM_OM47A31E_(EE)
Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen*
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid, van minder dan
100 km/h (62 mph).
*:Auto's die een aanhangwagen kunnen trekken. ( →Blz. 249)
BandenmaatT125/70D17 98M
Bandenspanning
(Aanbevolen bandenspanning
bij koude banden)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
PRIUS_OM_OM47A31E_(EE).book Page 668 Tuesday, November 10, 2015 4:25 PM

6698-1. Specificaties
PRIUS_OM_OM47A31E_(EE)
8
Voertuigspecificaties

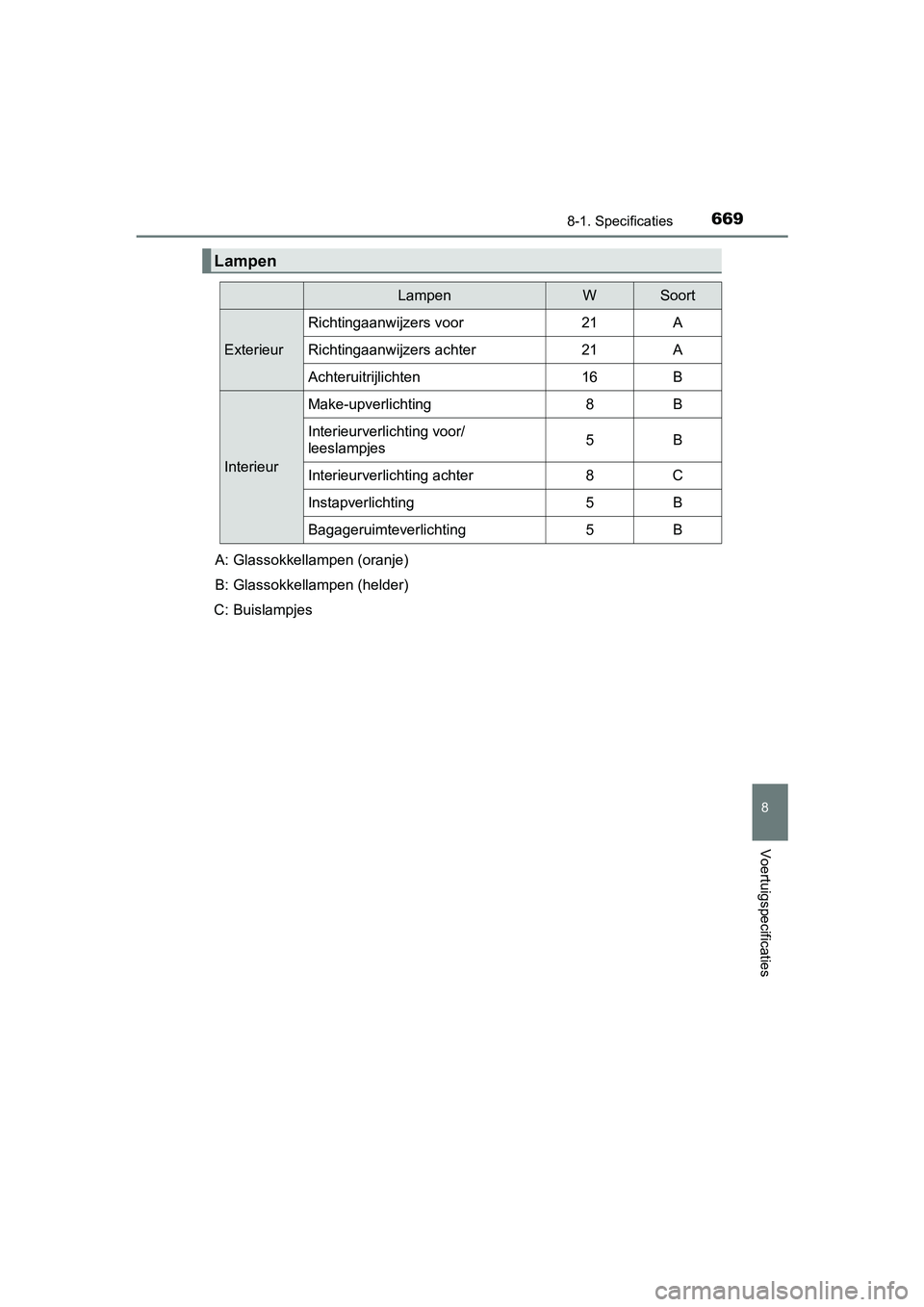

Lampen
LampenWSoort
Exterieur
Richtingaanwijzers voor21A
Richtingaanwijzers achter21A
Achteruitrijlichten16B
Interieur
Make-upverlichting8B
Interieurverlichting voor/
leeslampjes5B
Interieurverlichting achter8C
Instapverlichting5B
Bagageruimteverlichting5B
A: Glassokkellampen (oranje)
B: Glassokkellampen (helder)
C: Buislampjes
PRIUS_OM_OM47A31E_(EE).book Page 669 Tuesday, November 10, 2015 4:25 PM

6708-1. Specificaties
PRIUS_OM_OM47A31E_(EE)

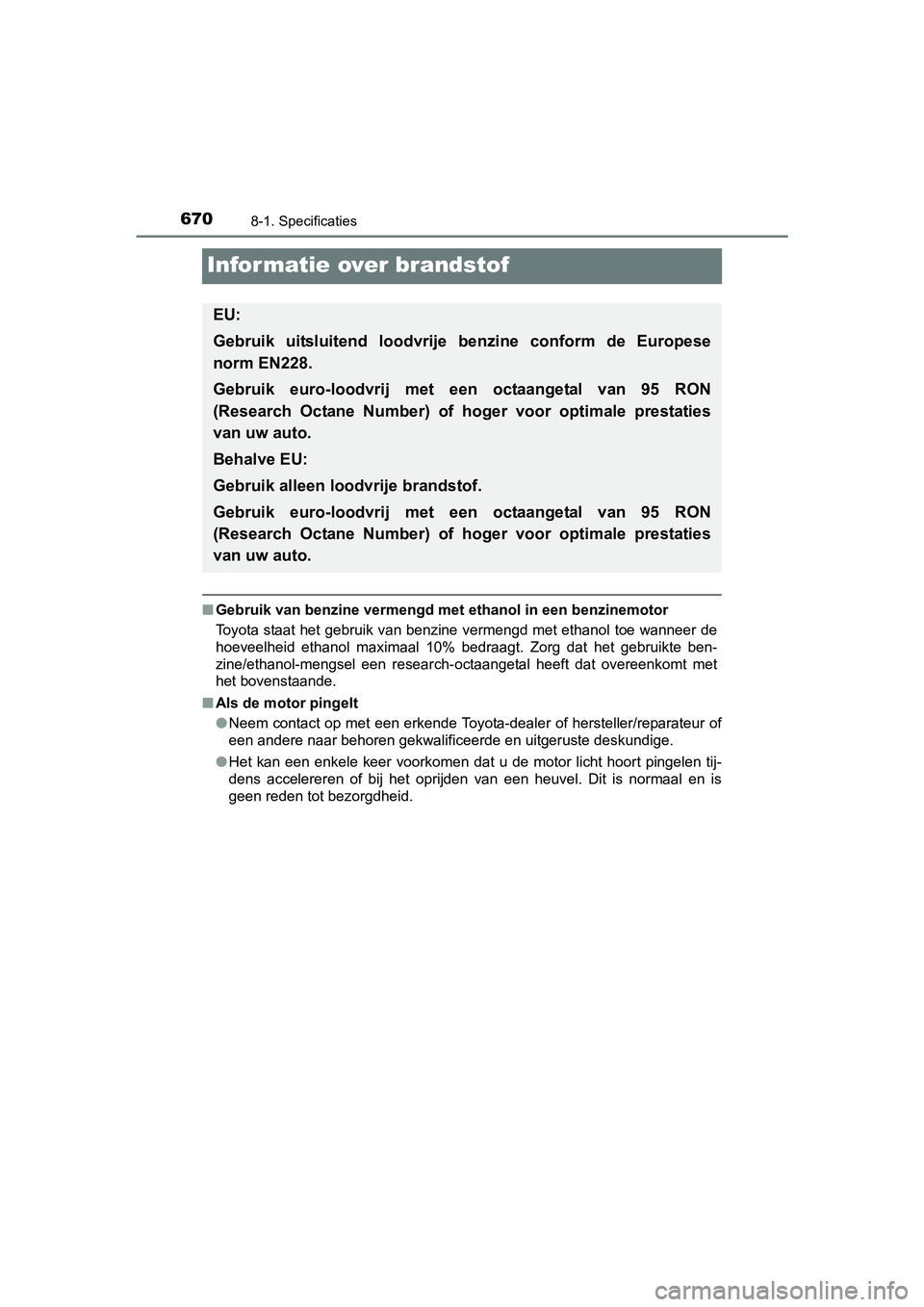

Informatie over brandstof
■Gebruik van benzine vermengd met ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe wanneer de
hoeveelheid ethanol maximaal 10% bedraagt. Zorg dat het gebruikte ben-
zine/ethanol-mengsel een research-octaangetal heeft dat overeenkomt met
het bovenstaande.
■ Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Het kan een enkele keer voorkomen dat u de motor licht hoort pingelen ti\
j-
dens accelereren of bij het oprijden van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
EU:
Gebruik uitsluitend loodvrije benzine conform de Europese
norm EN228.
Gebruik euro-loodvrij met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
Behalve EU:
Gebruik alleen lo odvrije brandstof.
Gebruik euro-loodvrij met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
