TOYOTA PRIUS 2015 Kezelési útmutató (in Hungarian)

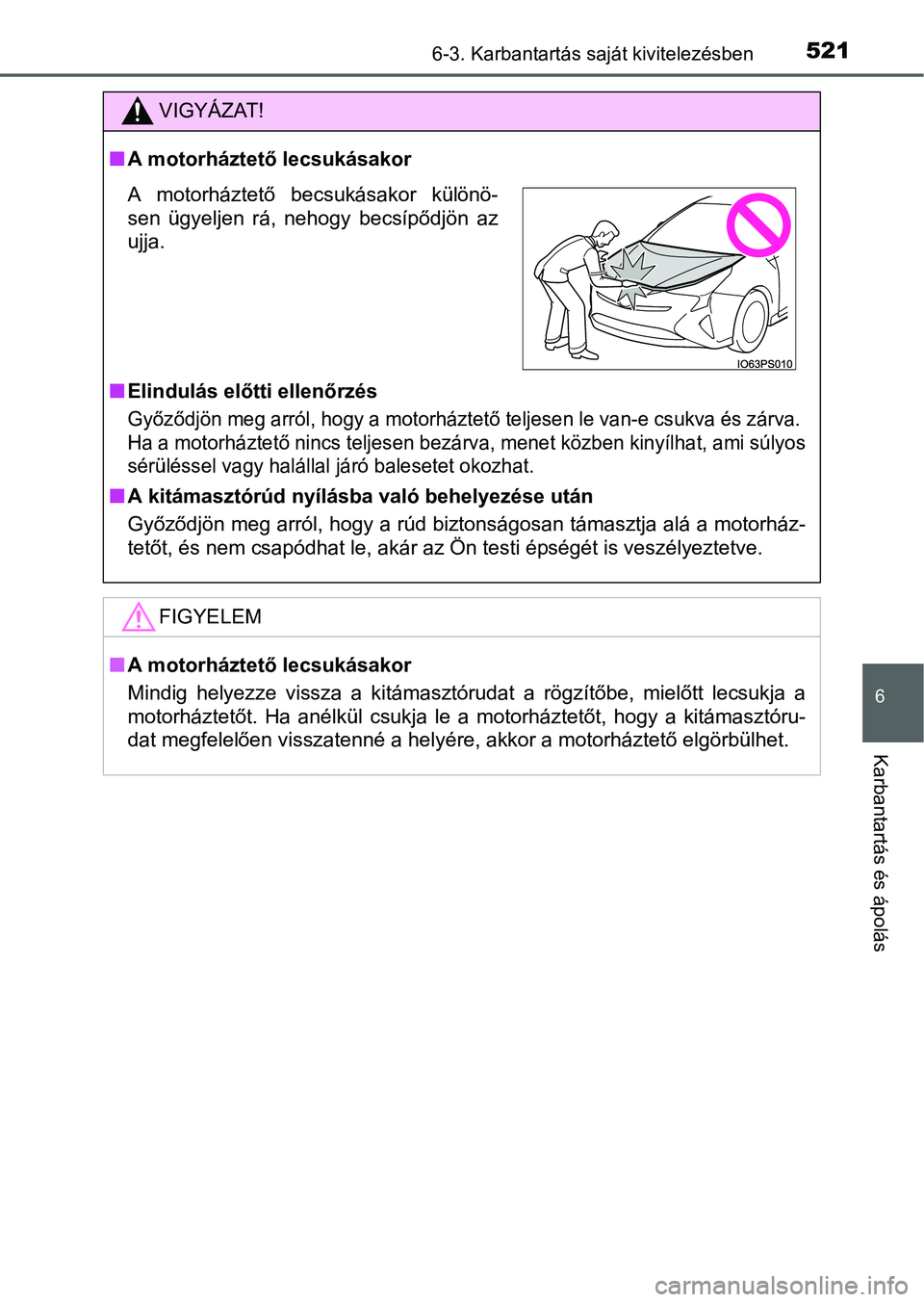

5216-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
VIGYÁZAT!
A motorháztető lecsukásakor
Elindulás előtti ellenőrzés
Győződjön meg arról, hogy a motorháztető teljesen le van-e csukva és zárva.
Ha a motorháztető nincs teljesen bezárva, menet közben kinyílhat, ami súlyos
sérüléssel vagy halállal járó balesetet okozhat.
A kitámasztórúd nyílásba való behelyezése után
Győződjön meg arról, hogy a rúd biztonságosan támasztja alá a motorház-
tetőt, és nem csapódhat le, akár az Ön testi épségét is veszélyeztetve.
FIGYELEM
A motorháztető lecsukásakor
Mindig helyezze vissza a kitámasztórudat a rögzítőbe, mielőtt lecsukja a
motorháztetőt. Ha anélkül csukja le a motorháztetőt, hogy a kitámasztóru-
dat megfelelően visszatenné a helyére, akkor a motorháztető elgörbülhet.
A motorháztető becsukásakor különö-
sen ügyeljen rá, nehogy becsípődjön az
ujja.

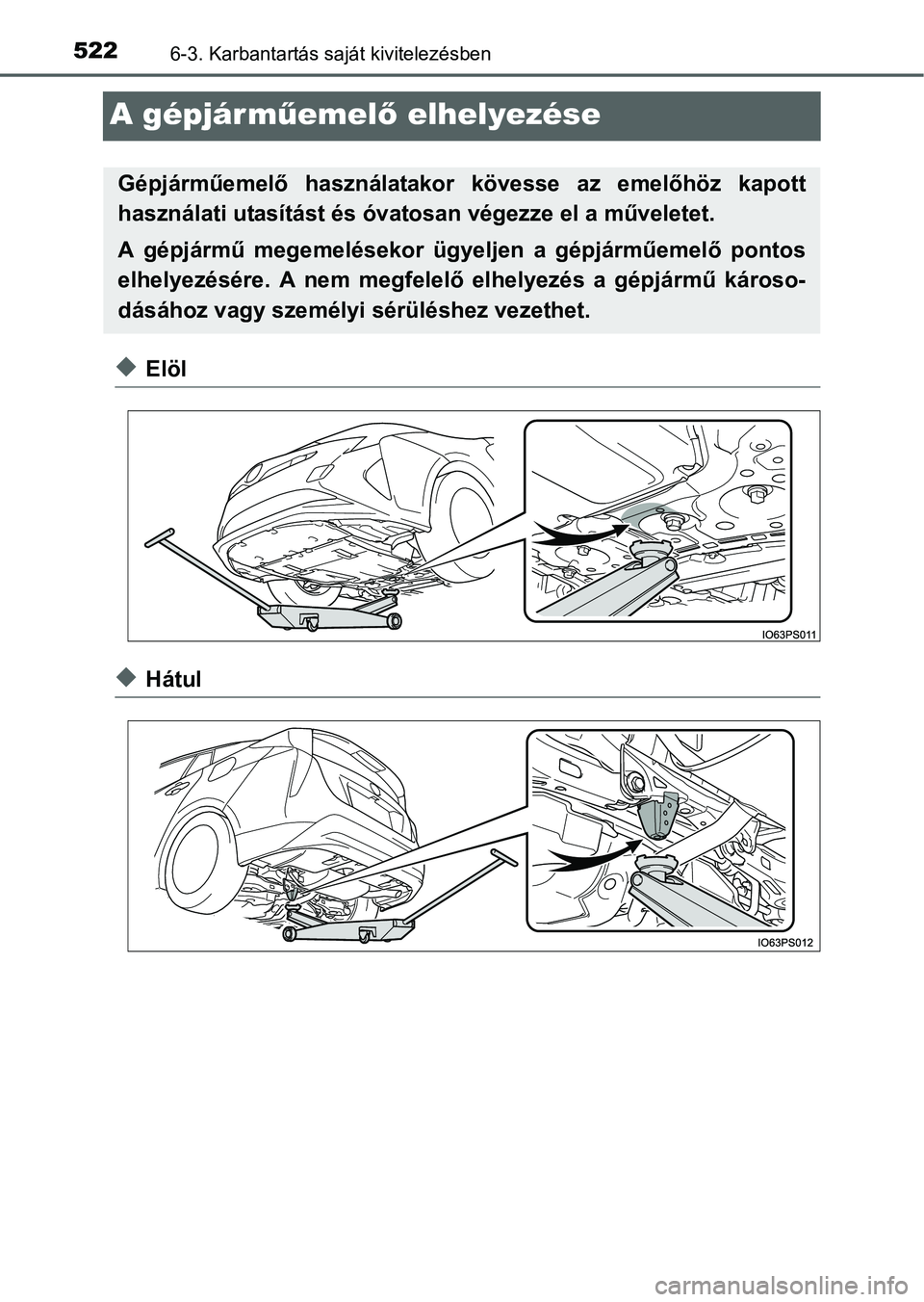

5226-3. Karbantartás saját kivitelezésben
A gépjárműemelő elhelyezése
Elöl
Hátul
Gépjárműemelő használatakor kövesse az emelőhöz kapott
használati utasítást és óvatosan végezze el a műveletet.
A gépjármű megemelésekor ügyeljen a gépjárműemelő pontos
elhelyezésére. A nem megfelelő elhelyezés a gépjármű károso-
dásához vagy személyi sérüléshez vezethet.

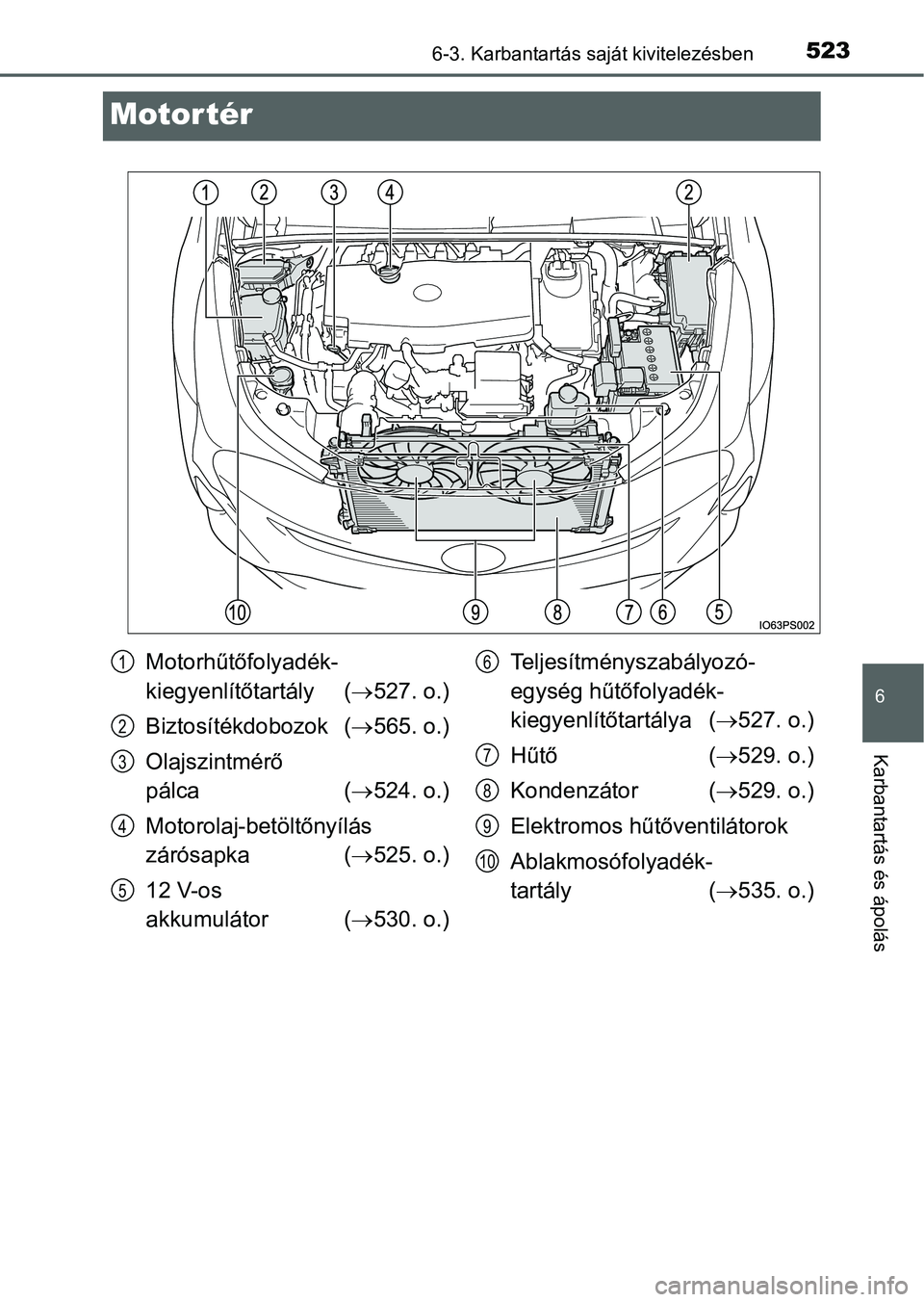

5236-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Motor tér
Motorhűtőfolyadék-
kiegyenlítőtartály (527. o.)
Biztosítékdobozok (565. o.)
Olajszintmérő
pálca (524. o.)
Motorolaj-betöltőnyílás
zárósapka (525. o.)
12 V-os
akkumulátor (530. o.)Teljesítményszabályozó-
egység hűtőfolyadék-
kiegyenlítőtartálya (527. o.)
Hűtő(529. o.)
Kondenzátor (529. o.)
Elektromos hűtőventilátorok
Ablakmosófolyadék-
tartály (535. o.)1
2
3
4
5
6
7
8
9
10

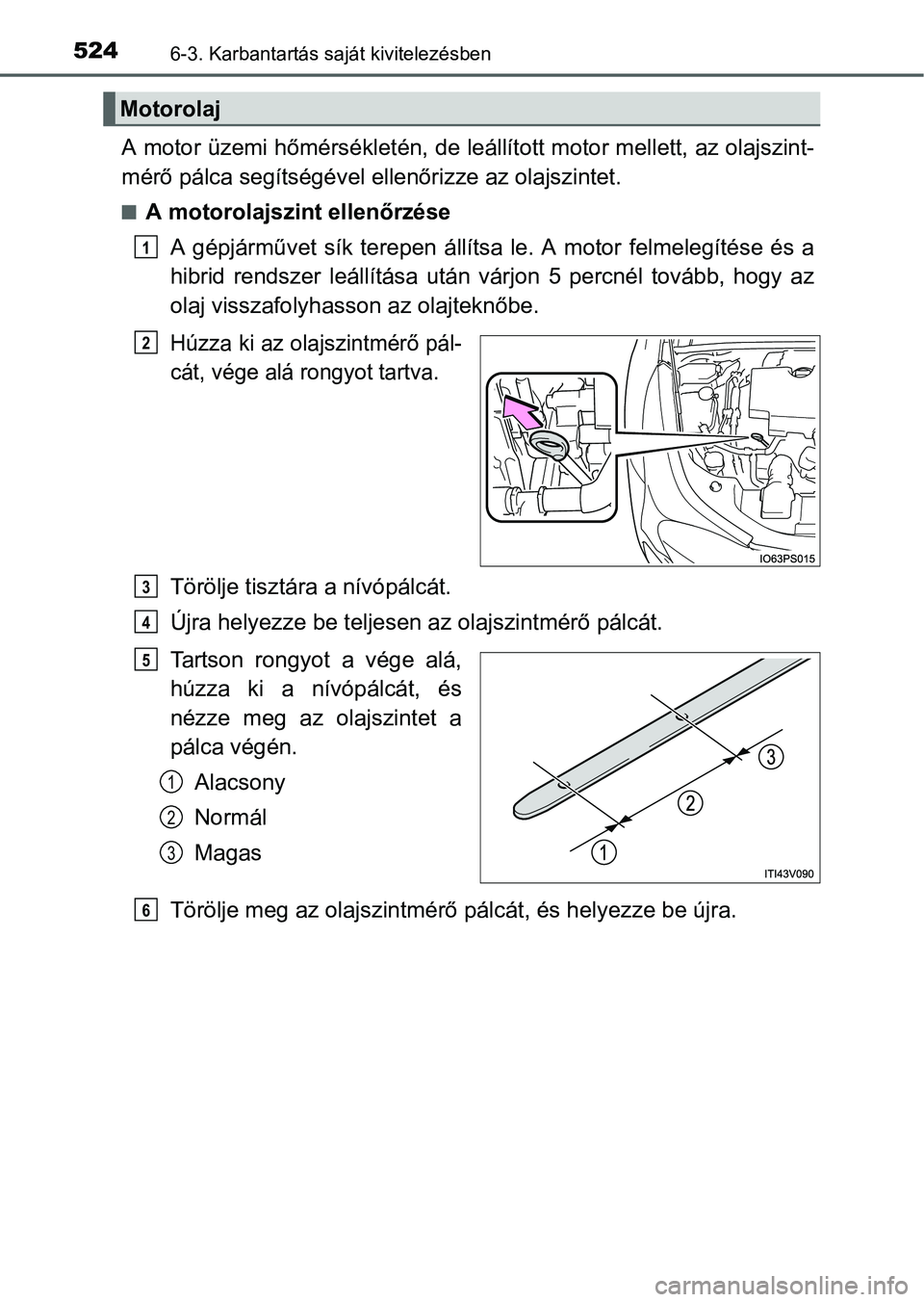

5246-3. Karbantartás saját kivitelezésben
A motor üzemi hőmérsékletén, de leállított motor mellett, az olajszint-
mérő pálca segítségével ellenőrizze az olajszintet.
A motorolajszint ellenőrzése
A gépjárművet sík terepen állítsa le. A motor felmelegítése és a
hibrid rendszer leállítása után várjon 5 percnél tovább, hogy az
olaj visszafolyhasson az olajteknőbe.
Húzza ki az olajszintmérő pál-
cát, vége alá rongyot tartva.
Törölje tisztára a nívópálcát.
Újra helyezze be teljesen az olajszintmérő pálcát.
Tartson rongyot a vége alá,
húzza ki a nívópálcát, és
nézze meg az olajszintet a
pálca végén.
Alacsony
Normál
Magas
Törölje meg az olajszintmérő pálcát, és helyezze be újra.
Motorolaj
1
2
3
4
5
1
2
3
6

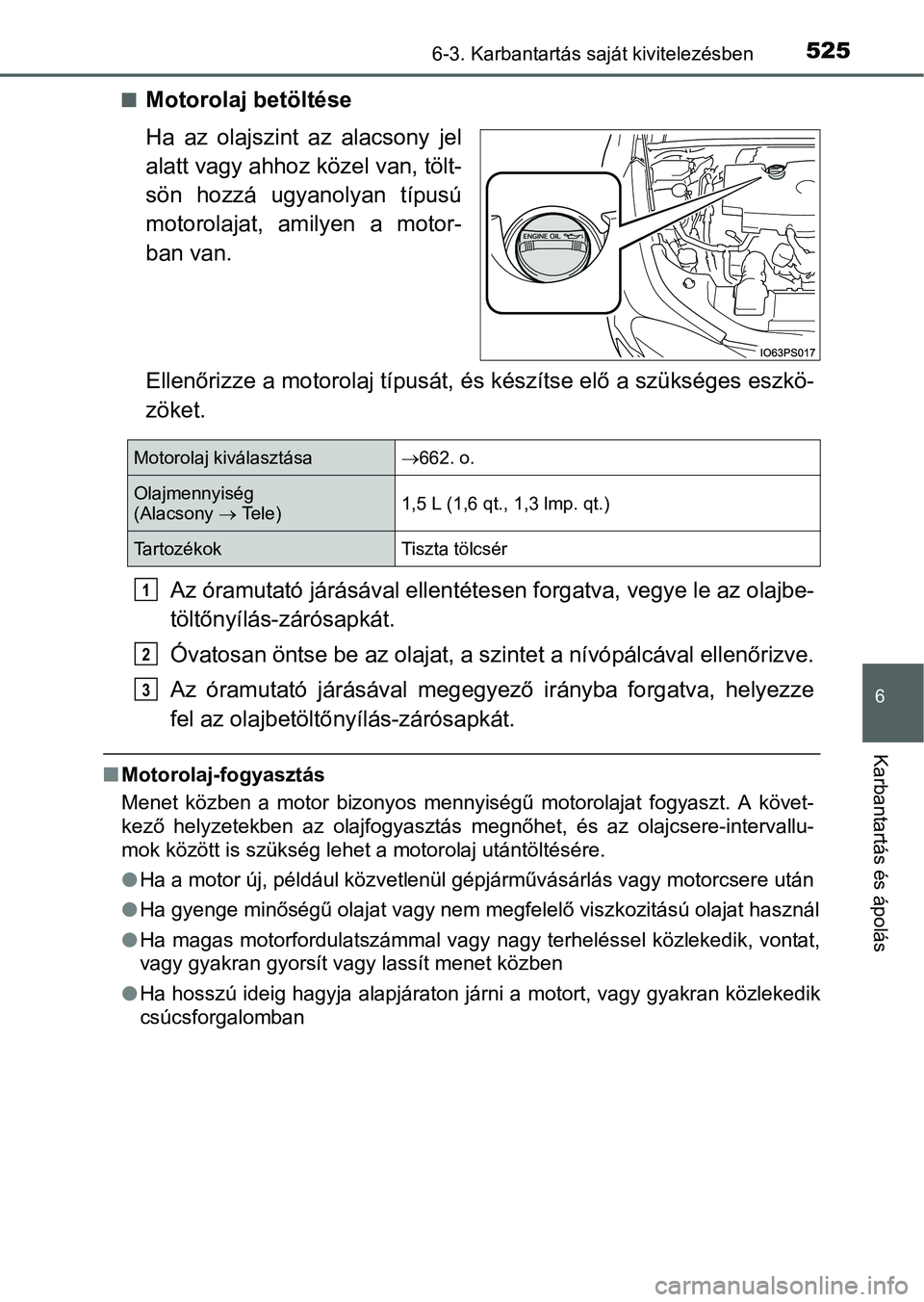

5256-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Motorolaj betöltése
Ha az olajszint az alacsony jel
alatt vagy ahhoz közel van, tölt-
sön hozzá ugyanolyan típusú
motorolajat, amilyen a motor-
ban van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszkö-
zöket.
Az óramutató járásával ellentétesen forgatva, vegye le az olajbe-
töltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellenőrizve.
Az óramutató járásával megegyező irányba forgatva, helyezze
fel az olajbetöltőnyílás-zárósapkát.
Motorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A követ-
kező helyzetekben az olajfogyasztás megnőhet, és az olajcsere-intervallu-
mok között is szükség lehet a motorolaj utántöltésére.
Ha a motor új, például közvetlenül gépjárművásárlás vagy motorcsere után
Ha gyenge minőségű olajat vagy nem megfelelő viszkozitású olajat használ
Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat,
vagy gyakran gyorsít vagy lassít menet közben
Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik
csúcsforgalomban
Motorolaj kiválasztása662. o.
Olajmennyiség
(Alacsony  Te l e )1,5 L (1,6 qt., 1,3 lmp. qt.)
TartozékokTiszta tölcsér
1
2
3

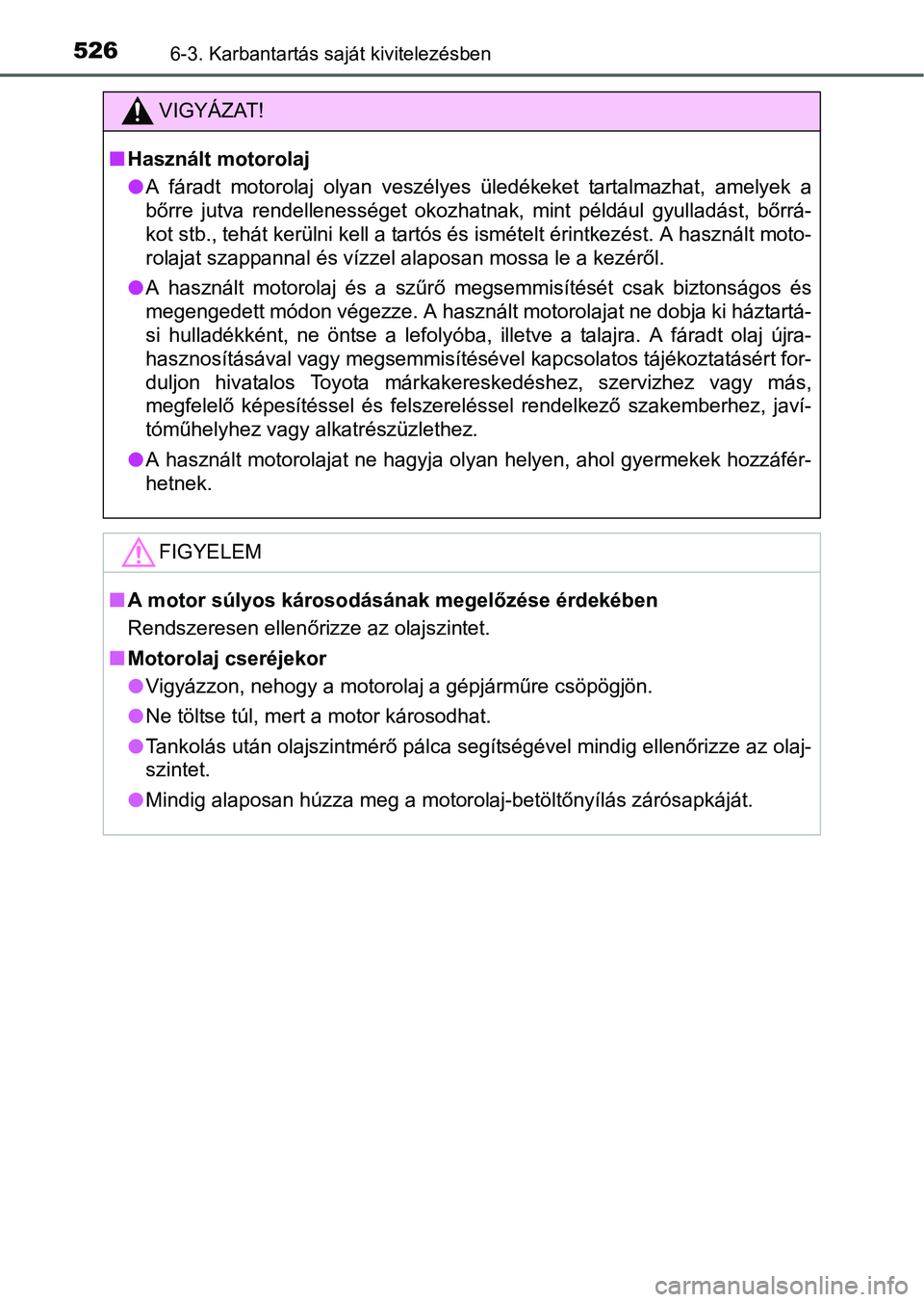

5266-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
Használt motorolaj
A fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet okozhatnak, mint például gyulladást, bőrrá-
kot stb., tehát kerülni kell a tartós és ismételt érintkezést. A használt moto-
rolajat szappannal és vízzel alaposan mossa le a kezéről.
A használt motorolaj és a szűrő megsemmisítését csak biztonságos és
megengedett módon végezze. A használt motorolajat ne dobja ki háztartá-
si hulladékként, ne öntse a lefolyóba, illetve a talajra. A fáradt olaj újra-
hasznosításával vagy megsemmisítésével kapcsolatos tájékoztatásért for-
duljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberhez, javí-
tóműhelyhez vagy alkatrészüzlethez.
A használt motorolajat ne hagyja olyan helyen, ahol gyermekek hozzáfér-
hetnek.
FIGYELEM
A motor súlyos károsodásának megelőzése érdekében
Rendszeresen ellenőrizze az olajszintet.
Motorolaj cseréjekor
Vigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
Ne töltse túl, mert a motor károsodhat.
Tankolás után olajszintmérő pálca segítségével mindig ellenőrizze az olaj-
szintet.
Mindig alaposan húzza meg a motorolaj-betöltőnyílás zárósapkáját.

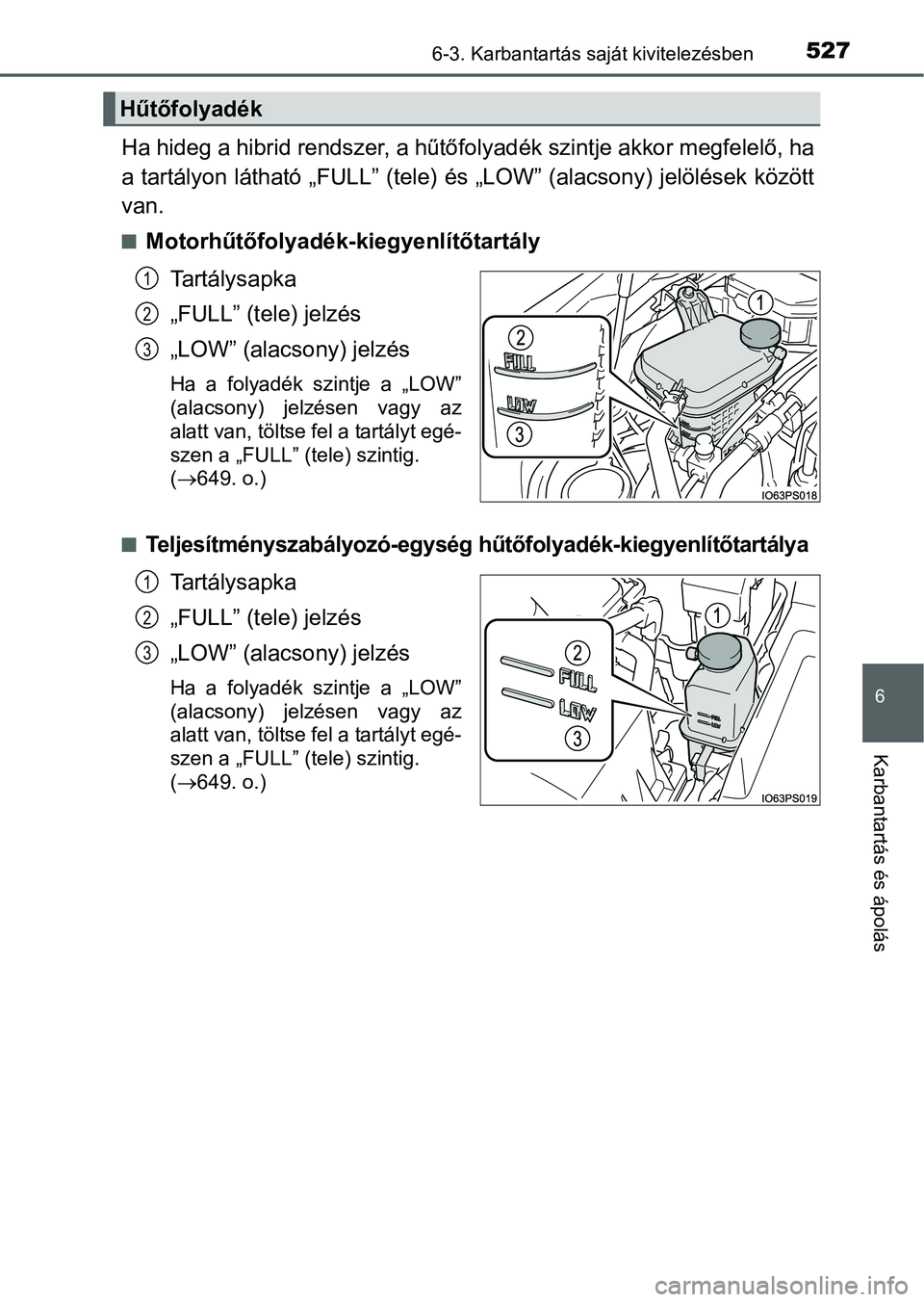

5276-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Ha hideg a hibrid rendszer, a hűtőfolyadék szintje akkor megfelelő, ha
a tartályon látható „FULL” (tele) és „LOW” (alacsony) jelölések között
van.
Motorhűtőfolyadék-kiegyenlítőtartály
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az
alatt van, töltse fel a tartályt egé-
szen a „FULL” (tele) szintig.
(649. o.)

Teljesítményszabályozó-egység hűtőfolyadék-kiegyenlítőtartálya
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az
alatt van, töltse fel a tartályt egé-
szen a „FULL” (tele) szintig.
(649. o.)
Hűtőfolyadék
1
2
3
1
2
3

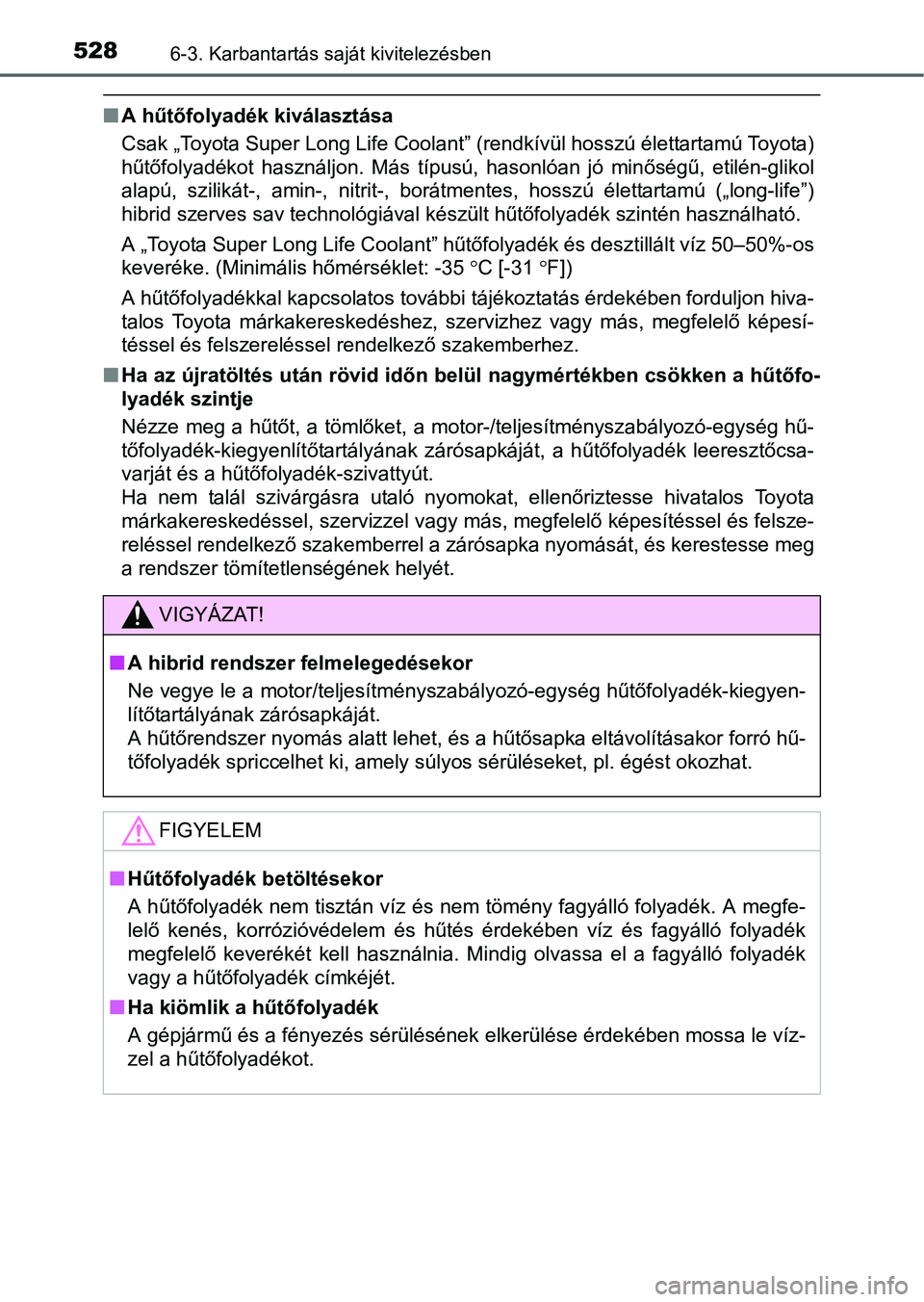

5286-3. Karbantartás saját kivitelezésben
A hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota)
hűtőfolyadékot használjon. Más típusú, hasonlóan jó minőségű, etilén-glikol
alapú, szilikát-, amin-, nitrit-, borátmentes, hosszú élettartamú („long-life”)
hibrid szerves sav technológiával készült hűtőfolyadék szintén használható.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–50%-os
keveréke. (Minimális hőmérséklet: -35C [-31F])
A hűtőfolyadékkal kapcsolatos további tájékoztatás érdekében forduljon hiva-
talos Toyota márkakereskedéshez, szervizhez vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakemberhez.
Ha az újratöltés után rövid időn belül nagymértékben csökken a hűtőfo-
lyadék szintje
Nézze meg a hűtőt, a tömlőket, a motor-/teljesítményszabályozó-egység hű-
tőfolyadék-kiegyenlítőtartályának zárósapkáját, a hűtőfolyadék leeresztőcsa-
varját és a hűtőfolyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és felsze-
reléssel rendelkező szakemberrel a zárósapka nyomását, és kerestesse meg
a rendszer tömítetlenségének helyét.
VIGYÁZAT!
A hibrid rendszer felmelegedésekor
Ne vegye le a motor/teljesítményszabályozó-egység hűtőfolyadék-kiegyen-
lítőtartályának zárósapkáját.
A hűtőrendszer nyomás alatt lehet, és a hűtősapka eltávolításakor forró hű-
tőfolyadék spriccelhet ki, amely súlyos sérüléseket, pl. égést okozhat.
FIGYELEM
Hűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfe-
lelő kenés, korrózióvédelem és hűtés érdekében víz és fagyálló folyadék
megfelelő keverékét kell használnia. Mindig olvassa el a fagyálló folyadék
vagy a hűtőfolyadék címkéjét.
Ha kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésének elkerülése érdekében mossa le víz-
zel a hűtőfolyadékot.

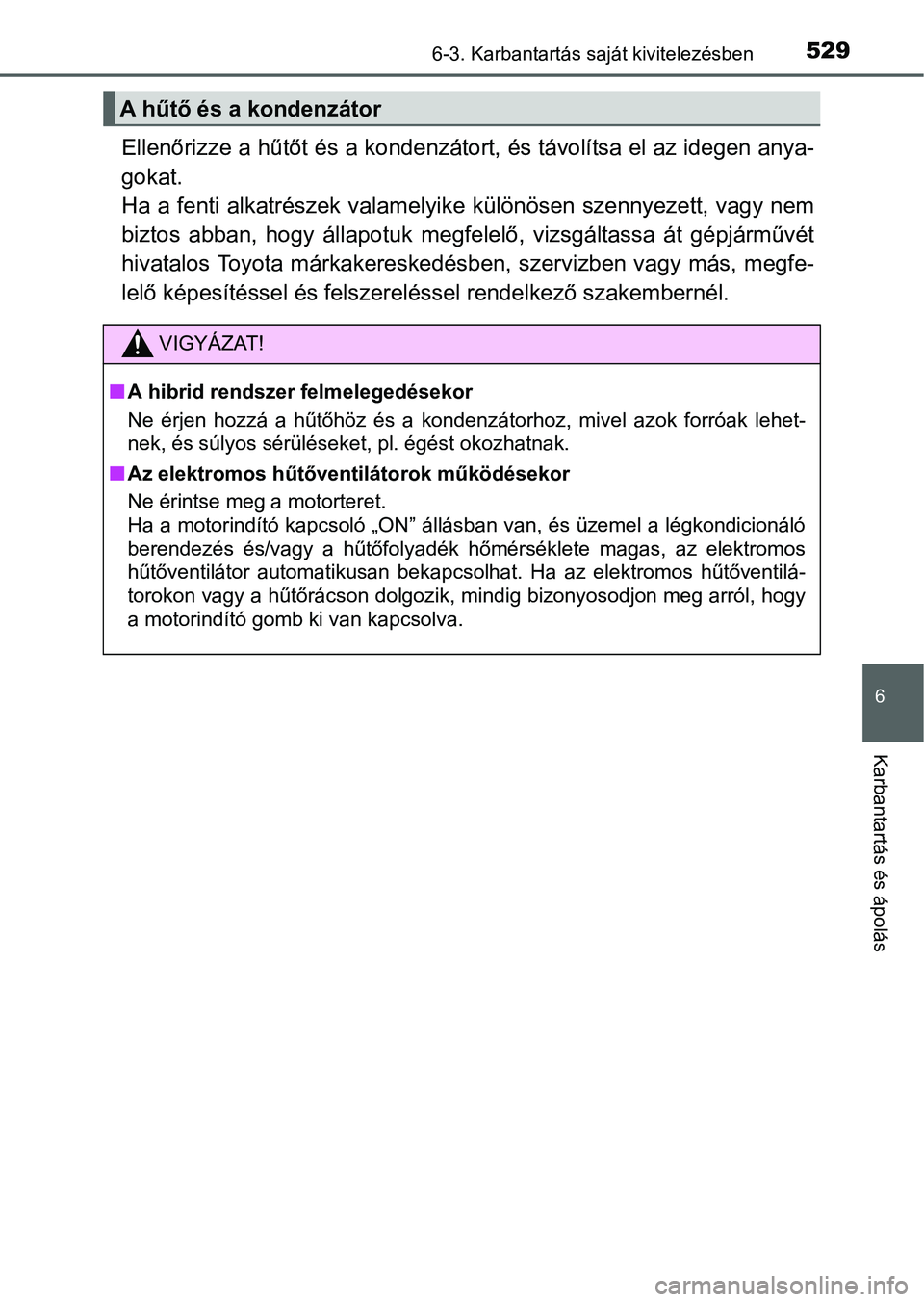

5296-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Ellenőrizze a hűtőt és a kondenzátort, és távolítsa el az idegen anya-
gokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, vagy nem
biztos abban, hogy állapotuk megfelelő, vizsgáltassa át gépjárművét
hivatalos Toyota márkakereskedésben, szervizben vagy más, megfe-
lelő képesítéssel és felszereléssel rendelkező szakembernél.
A hűtő és a kondenzátor
VIGYÁZAT!
A hibrid rendszer felmelegedésekor
Ne érjen hozzá a hűtőhöz és a kondenzátorhoz, mivel azok forróak lehet-
nek, és súlyos sérüléseket, pl. égést okozhatnak.
Az elektromos hűtőventilátorok működésekor
Ne érintse meg a motorteret.
Ha a motorindító kapcsoló „ON” állásban van, és üzemel a légkondicionáló
berendezés és/vagy a hűtőfolyadék hőmérséklete magas, az elektromos
hűtőventilátor automatikusan bekapcsolhat. Ha az elektromos hűtőventilá-
torokon vagy a hűtőrácson dolgozik, mindig bizonyosodjon meg arról, hogy
a motorindító gomb ki van kapcsolva.

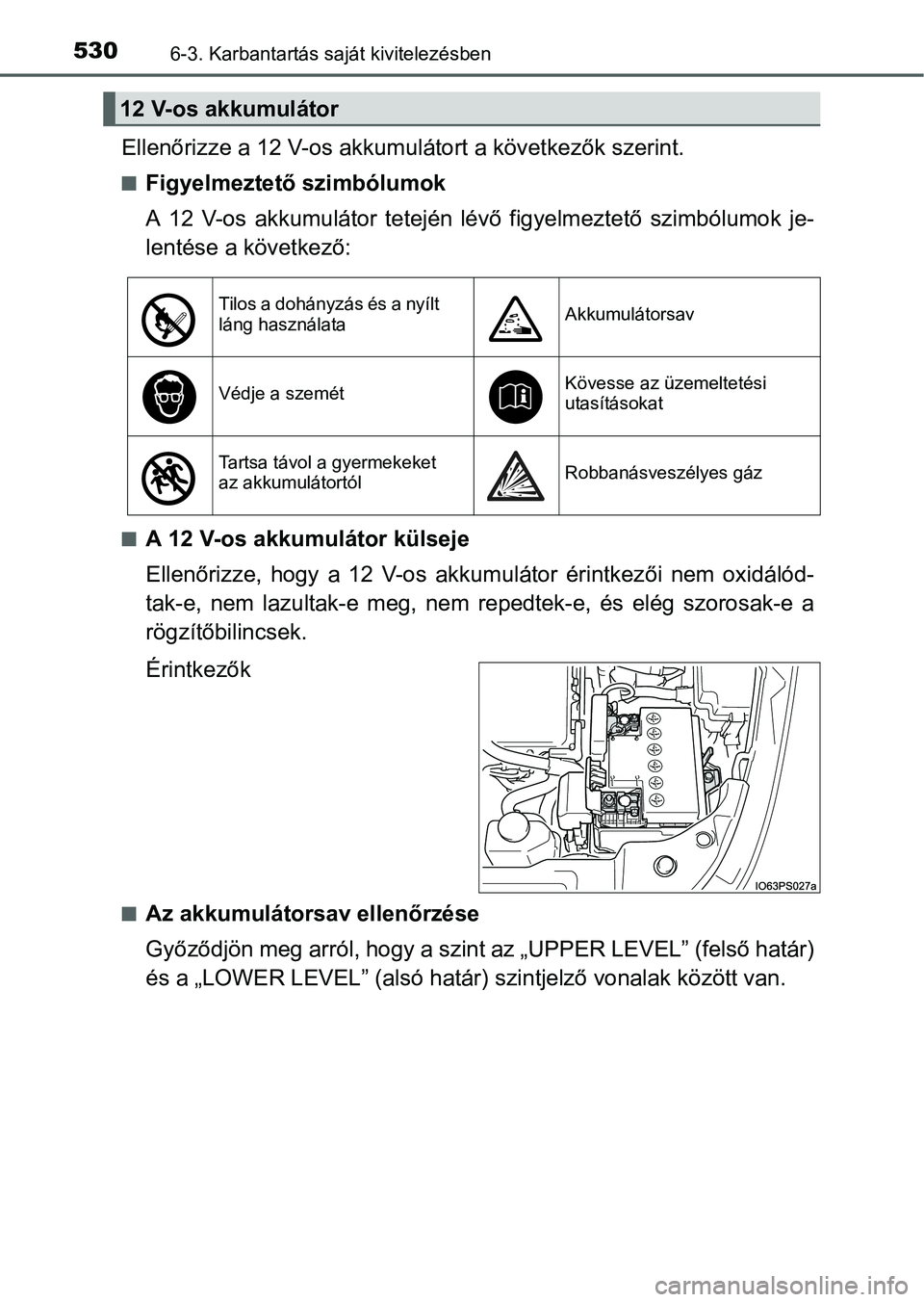

5306-3. Karbantartás saját kivitelezésben
Ellenőrizze a 12 V-os akkumulátort a következők szerint.
Figyelmeztető szimbólumok
A 12 V-os akkumulátor tetején lévő figyelmeztető szimbólumok je-
lentése a következő:
A 12 V-os akkumulátor külseje
Ellenőrizze, hogy a 12 V-os akkumulátor érintkezői nem oxidálód-
tak-e, nem lazultak-e meg, nem repedtek-e, és elég szorosak-e a
rögzítőbilincsek.
Érintkezők
Az akkumulátorsav ellenőrzése
Győződjön meg arról, hogy a szint az „UPPER LEVEL” (felső határ)
és a „LOWER LEVEL” (alsó határ) szintjelző vonalak között van.
12 V-os akkumulátor
Tilos a dohányzás és a nyílt
láng használataAkkumulátorsav
Védje a szemétKövesse az üzemeltetési
utasításokat
Tartsa távol a gyermekeket
az akkumulátortólRobbanásveszélyes gáz
