3894-5. Bruke kjørestøttesystemene
4
Kjøring
OM47A31NOn

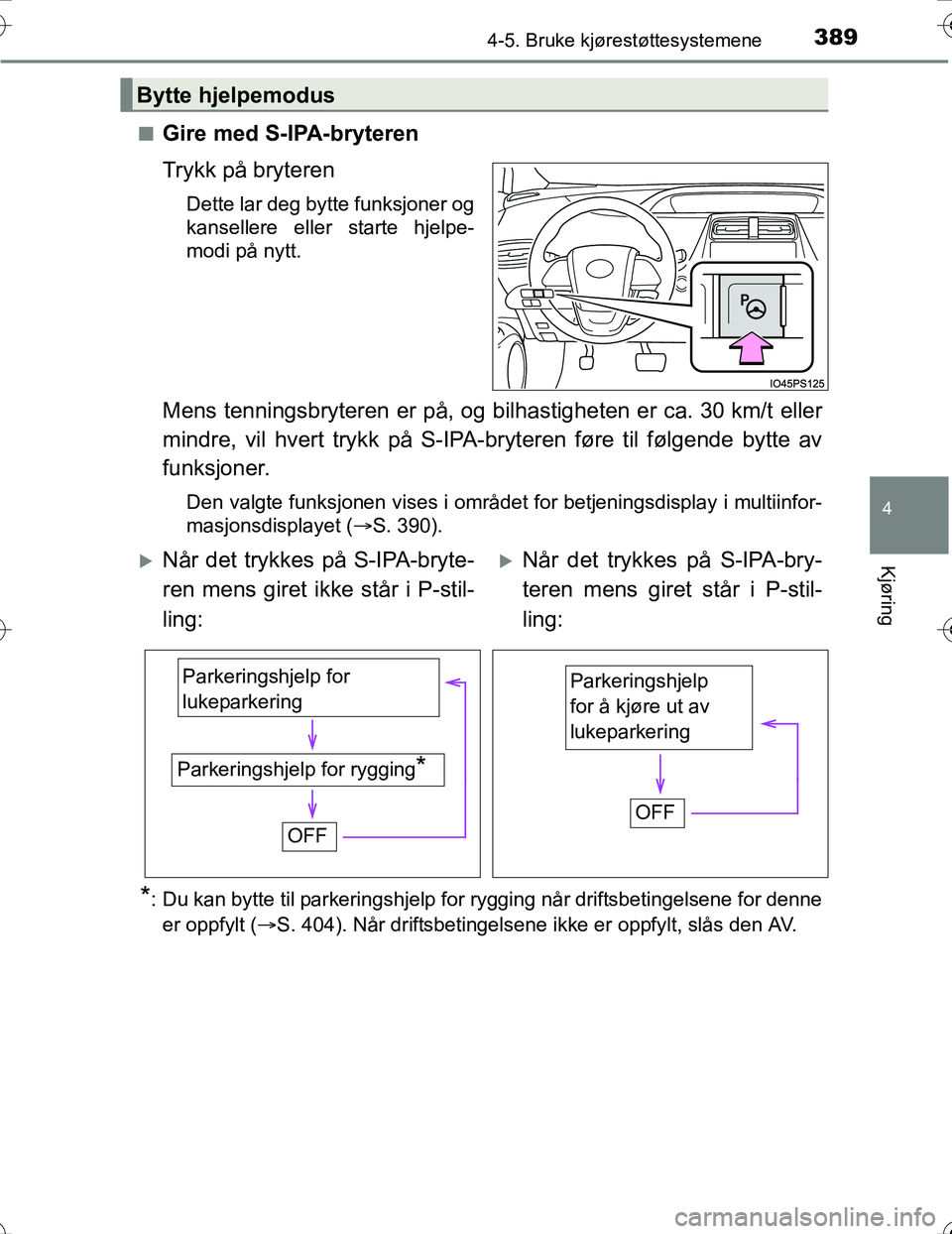

Gire med S-IPA-bryteren
Trykk på bryteren
Dette lar deg bytte funksjoner og
kansellere eller starte hjelpe-
modi på nytt.
Mens tenningsbryteren er på, og bilhastigheten er ca. 30 km/t eller
mindre, vil hvert trykk på S-IPA-bryteren føre til følgende bytte av
funksjoner.
Den valgte funksjonen vises i området for betjeningsdisplay i multiinfor-
masjonsdisplayet (
S. 390).
*: Du kan bytte til parkeringshjelp for rygging når driftsbetingelsene for denne
er oppfylt ( S. 404). Når driftsbetingelsene ikke er oppfylt, slås den AV.
Bytte hjelpemodus
Når det trykkes på S-IPA-bryte-
ren mens giret ikke står i P-stil-
ling:Når det trykkes på S-IPA-bry-
teren mens giret står i P-stil-
ling:
Parkeringshjelp for rygging*
Parkeringshjelp for
lukeparkering
OFF Parkeringshjelp
for å kjøre ut av
lukeparkeringOFF
OM47A31NO.book Page 389 Friday, April 8, 2016 10:00 AM

3904-5. Bruke kjørestøttesystemene
OM47A31NO

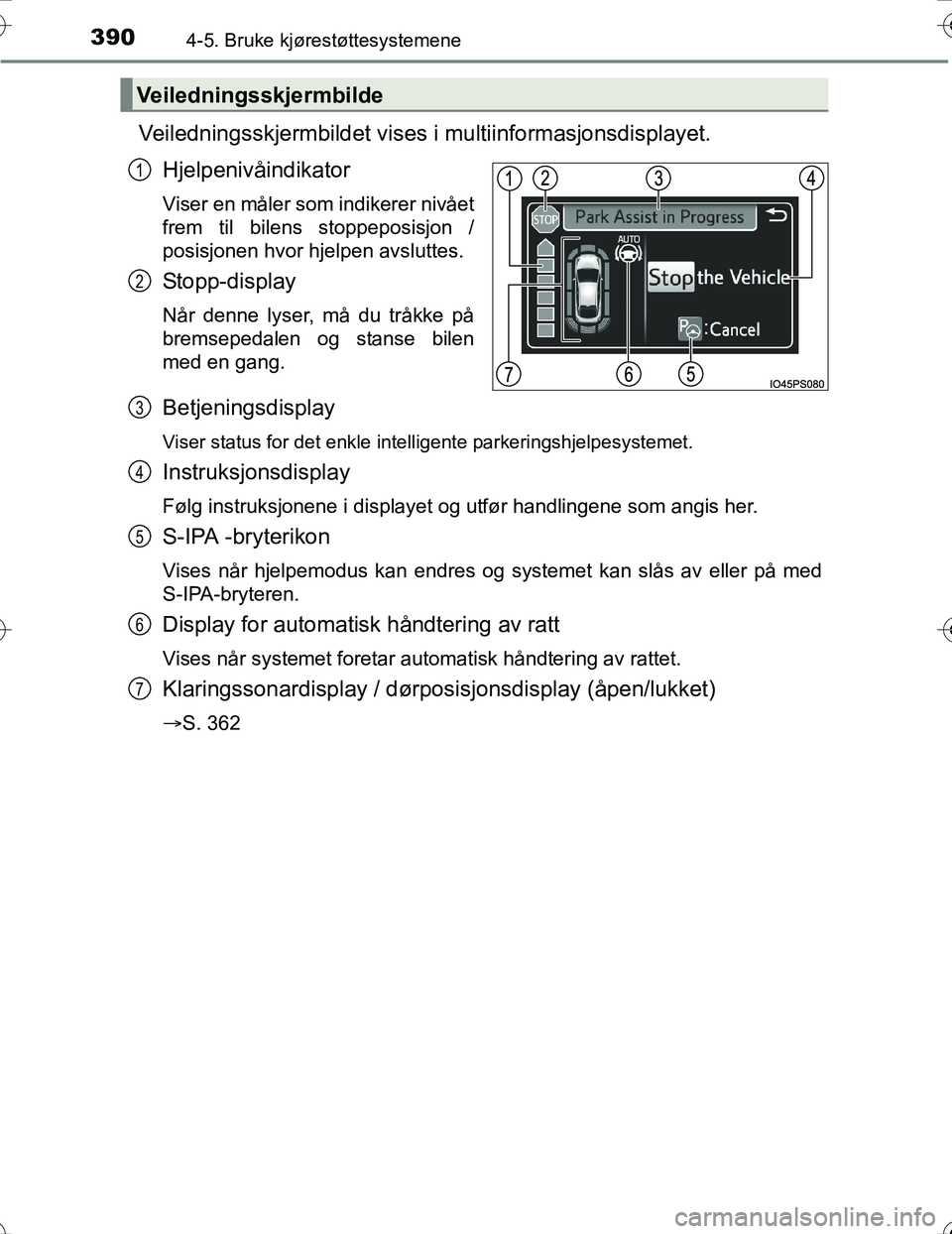

Veiledningsskjermbildet vises i multiinformasjonsdisplayet.
Hjelpenivåindikator
Viser en måler som indikerer nivået
frem til bilens stoppeposisjon /
posisjonen hvor hjelpen avsluttes.
Stopp-display
Når denne lyser, må du tråkke på
bremsepedalen og stanse bilen
med en gang.
Betjeningsdisplay
Viser status for det enkle intell igente parkeringshjelpesystemet.
Instruksjonsdisplay
Følg instruksjonene i displayet og utfør handlingene som angis her.
S-IPA -bryterikon
Vises når hjelpemodus kan endres og systemet kan slås av eller på med
S-IPA-bryteren.
Display for automatisk håndtering av ratt
Vises når systemet foretar automatisk håndtering av rattet.
Klaringssonardisplay / dørposisjonsdisplay (åpen/lukket)
S. 362
Veiledningsskjermbilde
1
2
3
4
5
6
7
OM47A31NO.book Page 390 Friday, April 8, 2016 10:00 AM

3914-5. Bruke kjørestøttesystemene
4
Kjøring
OM47A31NO

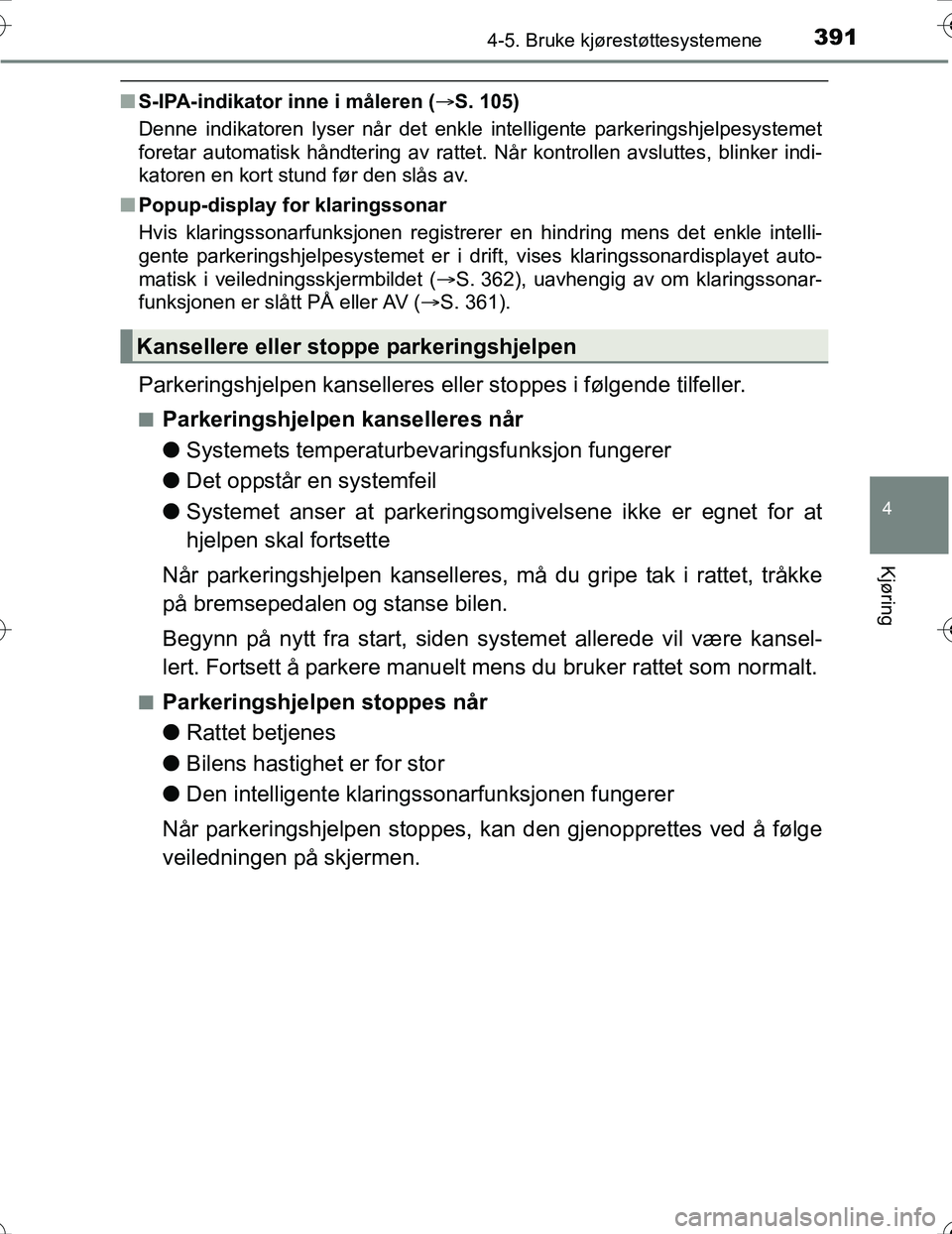

nS-IPA-indikator inne i måleren ( S. 105)
Denne indikatoren lyser når det enkle intelligente parkeringshjelpesystemet
foretar automatisk håndtering av rattet. Når kontrollen avsluttes, blinker indi-
katoren en kort stund før den slås av.
n Popup-display for klaringssonar
Hvis klaringssonarfunksjonen registrerer en hindring mens det enkle intelli-
gente parkeringshjelpesystemet er i drift, vises klaringssonardisplayet auto-
matisk i veiledningsskjermbildet ( S. 362), uavhengig av om klaringssonar-
funksjonen er slått PÅ eller AV ( S. 361).
Parkeringshjelpen kanselleres elle r stoppes i følgende tilfeller.
nParkeringshjelpen kanselleres når
lSystemets temperaturbevaringsfunksjon fungerer
l Det oppstår en systemfeil
l Systemet anser at parkeringsom givelsene ikke er egnet for at
hjelpen skal fortsette
Når parkeringshjelpen kanselleres, må du gripe tak i rattet, tråkke
på bremsepedalen og stanse bilen.
Begynn på nytt fra start, siden sy stemet allerede vil være kansel-
lert. Fortsett å parkere manuelt mens du bruker rattet som normalt.
nParkeringshjelpen stoppes når
l Rattet betjenes
l Bilens hastighet er for stor
l Den intelligente klaringssonarfunksjonen fungerer
Når parkeringshjelpen stoppes, kan den gjenopprettes ved å følge
veiledningen på skjermen.
Kansellere eller stoppe parkeringshjelpen
OM47A31NO.book Page 391 Friday, April 8, 2016 10:00 AM

3924-5. Bruke kjørestøttesystemene
OM47A31NOn

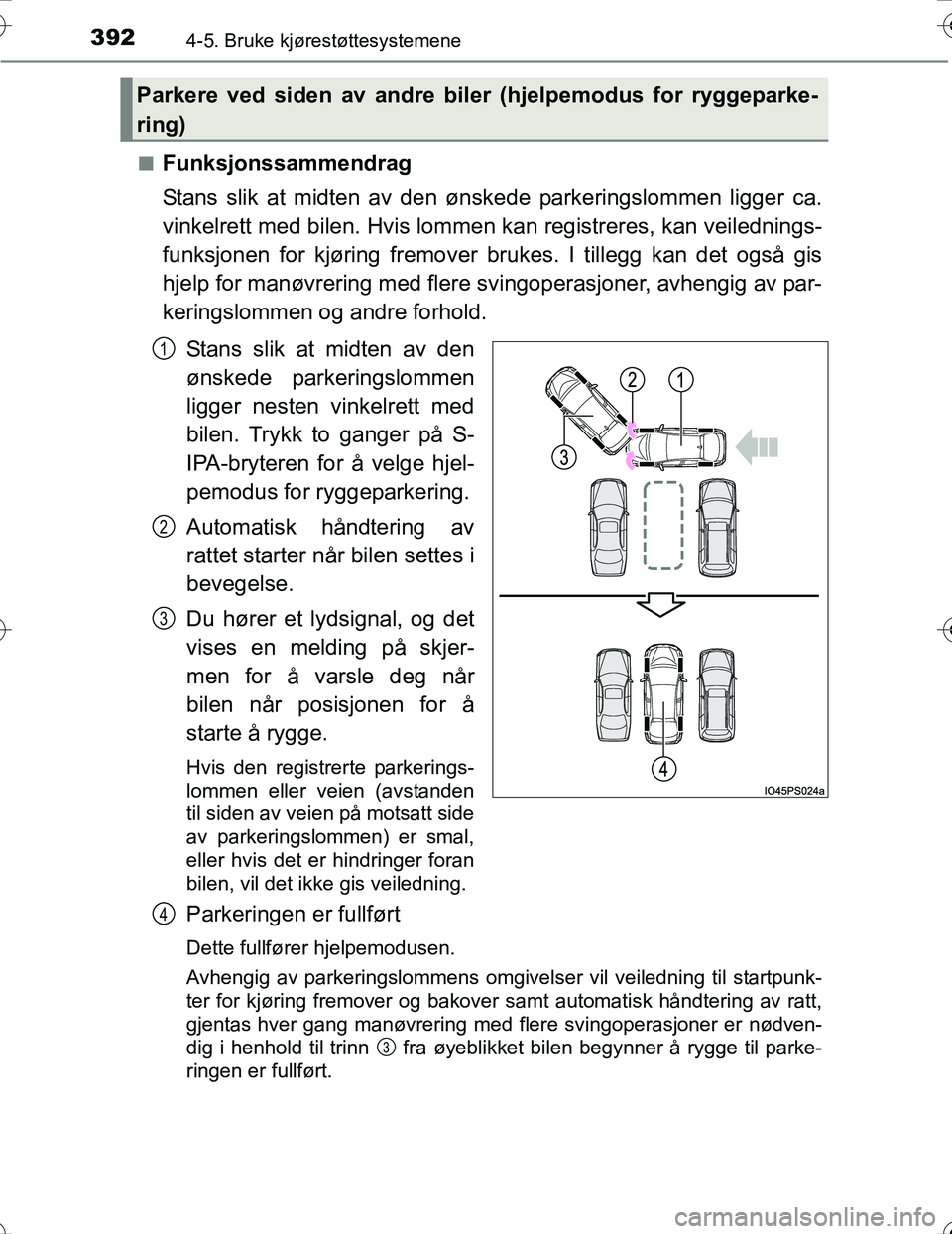

Funksjonssammendrag
Stans slik at midten av den ønskede parkeringslommen ligger ca.
vinkelrett med bilen. Hvis lommen
kan registreres, kan veilednings-
funksjonen for kjøring fremover brukes. I tillegg kan det også gis
hjelp for manøvrering med flere svingoperasjoner, avhengig av par-
keringslommen og andre forhold.
Stans slik at midten av den
ønskede parkeringslommen
ligger nesten vinkelrett med
bilen. Trykk to ganger på S-
IPA-bryteren for å velge hjel-
pemodus for ryggeparkering.
Automatisk håndtering av
rattet starter når bilen settes i
bevegelse.
Du hører et lydsignal, og det
vises en melding på skjer-
men for å varsle deg når
bilen når posisjonen for å
starte å rygge.
Hvis den registrerte parkerings-
lommen eller veien (avstanden
til siden av veien på motsatt side
av parkeringslommen) er smal,
eller hvis det er hindringer foran
bilen, vil det ikke gis veiledning.
Parkeringen er fullført
Dette fullfører hjelpemodusen.
Avhengig av parkeringslommens omgivelser vil veiledning til startpunk-
ter for kjøring fremover og bakover samt automatisk håndtering av ratt,
gjentas hver gang manøvrering m ed flere svingoperasjoner er nødven-
dig i henhold til trinn fra øyeblikket bilen begynner å rygge til parke-
ringen er fullført.
Parkere ved siden av andre biler (hjelpemodus for ryggeparke-
ring)
1
2
3
4
3
OM47A31NO.book Page 392 Friday, April 8, 2016 10:00 AM

3934-5. Bruke kjørestøttesystemene
4
Kjøring
OM47A31NOn

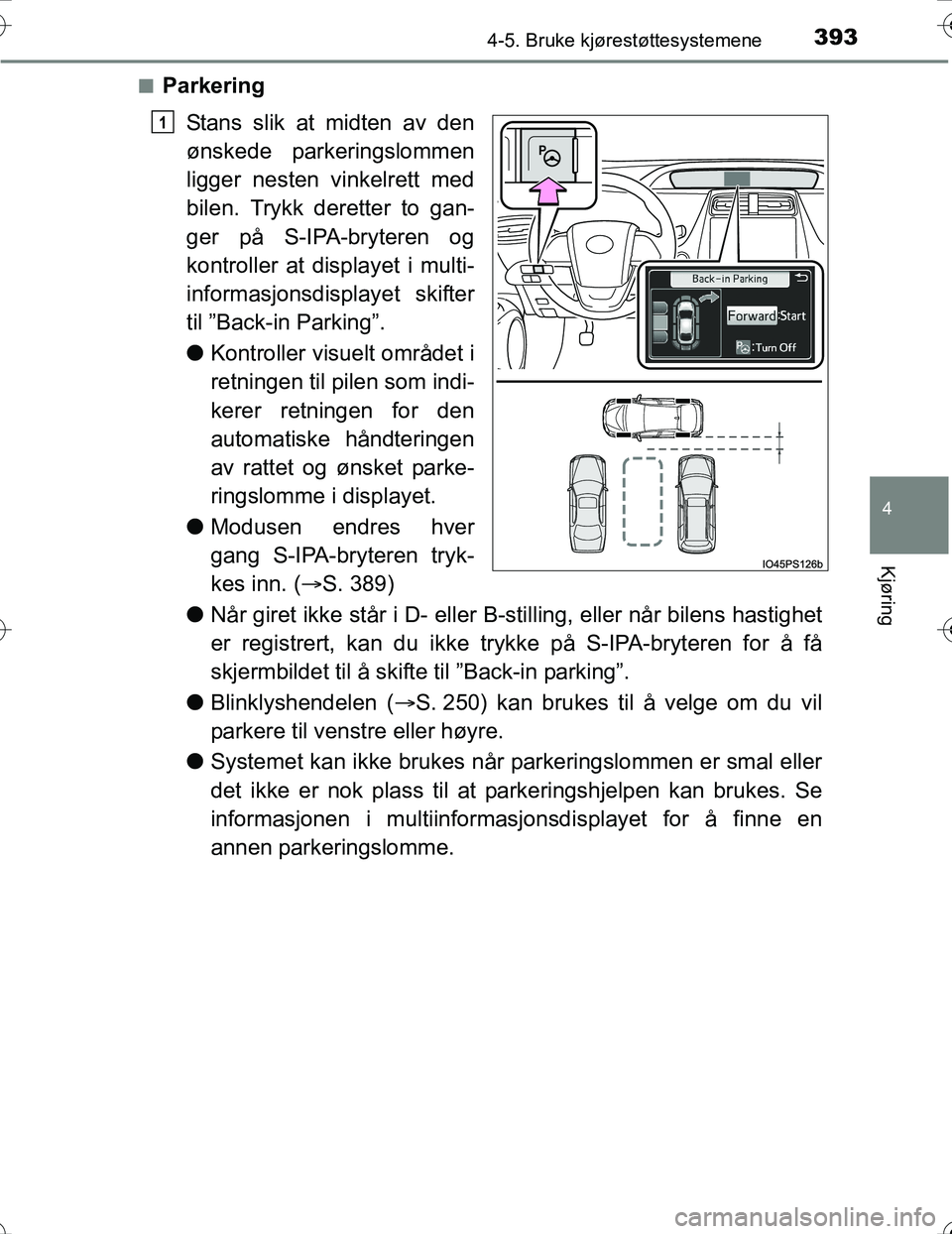

Parkering
Stans slik at midten av den
ønskede parkeringslommen
ligger nesten vinkelrett med
bilen. Trykk deretter to gan-
ger på S-IPA-bryteren og
kontroller at displayet i multi-
informasjonsdisplayet skifter
til ”Back-in Parking”.
lKontroller visuelt området i
retningen til pilen som indi-
kerer retningen for den
automatiske håndteringen
av rattet og ønsket parke-
ringslomme i displayet.
l Modusen endres hver
gang S-IPA-bryteren tryk-
kes inn. ( S. 389)
l Når giret ikke står i D- eller B- stilling, eller når bilens hastighet
er registrert, kan du ikke trykke på S-IPA-bryteren for å få
skjermbildet til å skifte til ”Back-in parking”.
l Blinklyshendelen ( S. 250) kan brukes til å velge om du vil
parkere til venstre eller høyre.
l Systemet kan ikke brukes når parkeringslommen er smal eller
det ikke er nok plass til at parkeringshjelpen kan brukes. Se
informasjonen i multiinformasjonsdisplayet for å finne en
annen parkeringslomme.
1
OM47A31NO.book Page 393 Friday, April 8, 2016 10:00 AM

3944-5. Bruke kjørestøttesystemene
OM47A31NO
Innta en vanlig kjørestilling,
la hendene hvile lett på rattet
uten å bruke makt, forsikre
deg om at området foran og
rundt bilen er trygt, og fortsett
langsomt fremover mens du
justerer hastigheten ved å
tråkke på bremsepedalen.
Når dette er gjort, høres et
høyt pip, og en indikator på
måleren lyser samtidig. Etter
dette starter parkeringshjel-
pen.
lNår den automatiske håndteringen av rattet starter, vises dis-
playet for automatisk håndtering av ratt ( S. 390) og hjelpeni-
våindikatoren ( S. 390) i visningsområdet.
l Trykk på S-IPA-bryteren for å stoppe parkeringshjelpen.
l Når bilen holder for høy hastigh et, høres en skarp pipelyd, og
parkeringshjelpen stoppes.
l Hvis lommen viser seg å være fo r smal etter at parkeringshjel-
pen har startet, høres en skarp pipelyd, og parkeringshjelpen
stoppes.
Når du hører en pipelyd og
stoppindikatoren ( S. 390)
vises i displayet, må du
stoppe bilen.
Endre girstilling til R.2
3
4
OM47A31NO.book Page 394 Friday, April 8, 2016 10:00 AM

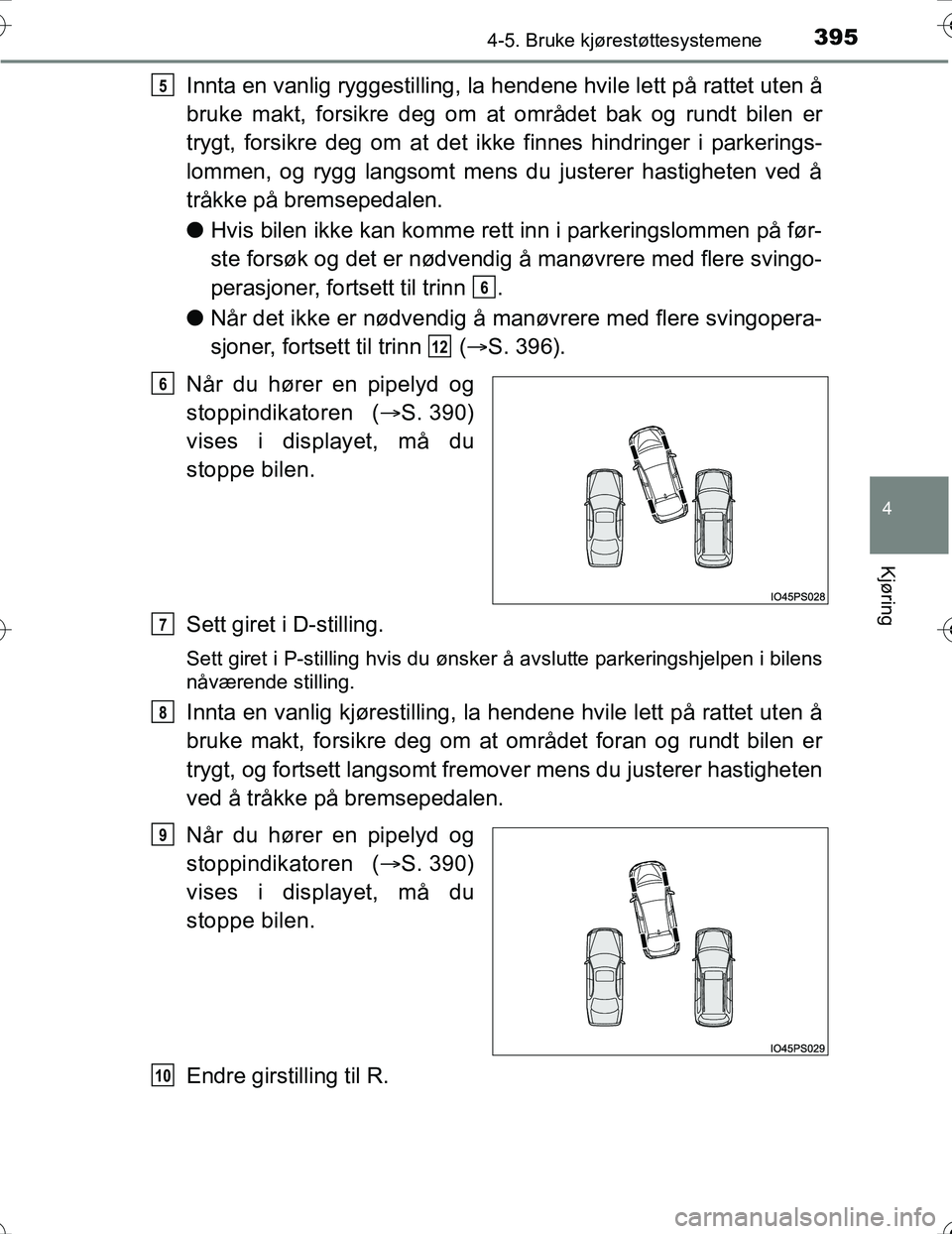

3954-5. Bruke kjørestøttesystemene
4
Kjøring
OM47A31NO
Innta en vanlig ryggestilling, la hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at området bak og rundt bilen er
trygt, forsikre deg om at det ikke finnes hindringer i parkerings-
lommen, og rygg langsomt mens du justerer hastigheten ved å
tråkke på bremsepedalen.
l Hvis bilen ikke kan komme rett inn i parkeringslommen på før-
ste forsøk og det er nødvendig å manøvrere med flere svingo-
perasjoner, fortsett til trinn .
l Når det ikke er nødvendig å manøvrere med flere svingopera-
sjoner, fortsett til trinn ( S. 396).
Når du hører en pipelyd og
stoppindikatoren ( S. 390)
vises i displayet, må du
stoppe bilen.
Sett giret i D-stilling.
Sett giret i P-stilling hvis du ønsker å avslutte parkeringshjelpen i bilens
nåværende stilling.
Innta en vanlig kjørestilling, la he ndene hvile lett på rattet uten å
bruke makt, forsikre deg om at området foran og rundt bilen er
trygt, og fortsett langsomt fremov er mens du justerer hastigheten
ved å tråkke på bremsepedalen.
Når du hører en pipelyd og
stoppindikatoren ( S. 390)
vises i displayet, må du
stoppe bilen.
Endre girstilling til R.
5
6
12
6
7
8
9
10
OM47A31NO.book Page 395 Friday, April 8, 2016 10:00 AM

3964-5. Bruke kjørestøttesystemene
OM47A31NO

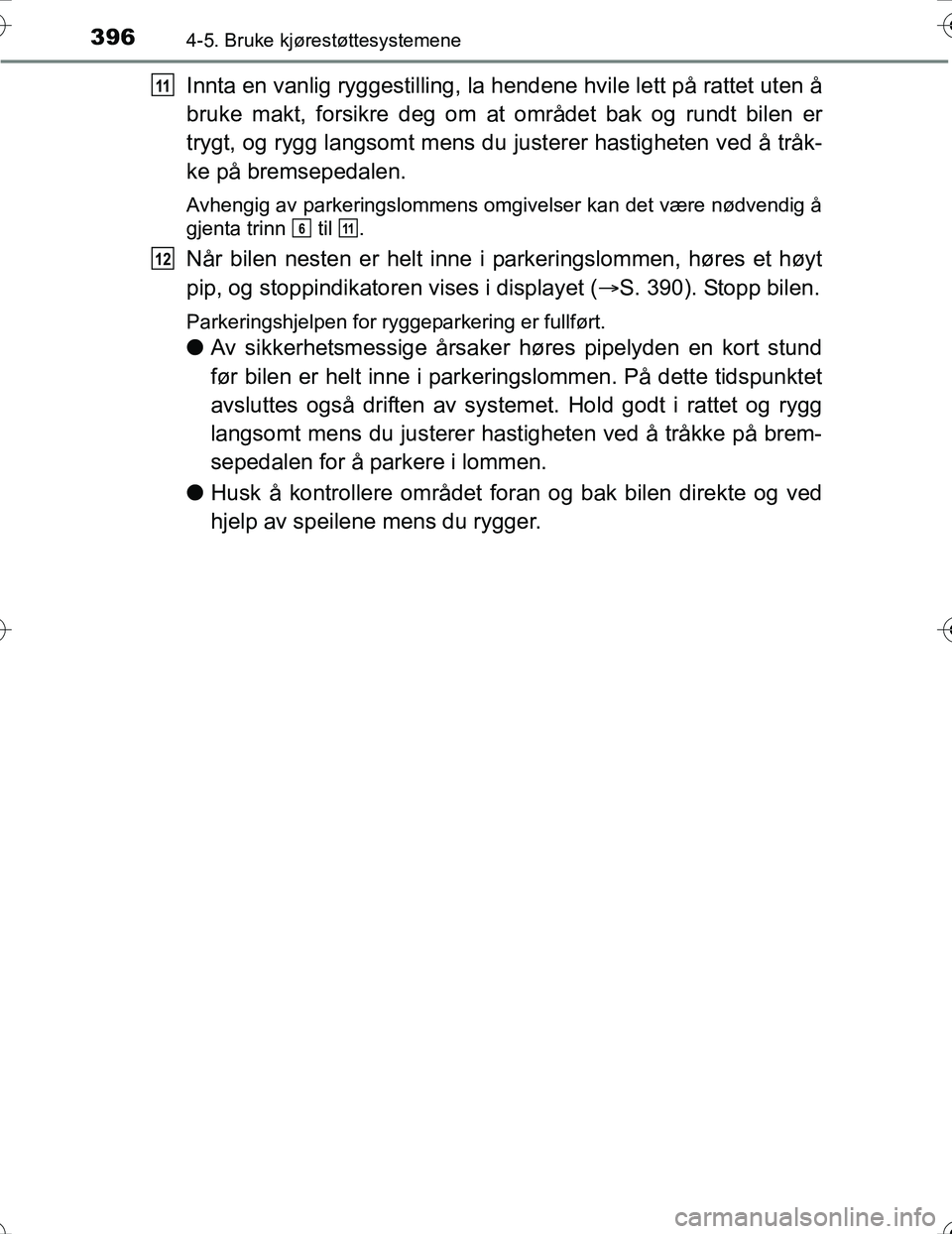

Innta en vanlig ryggestilling, la hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at området bak og rundt bilen er
trygt, og rygg langsomt mens du justerer hastigheten ved å tråk-
ke på bremsepedalen.
Avhengig av parkeringslommens omgivelser kan det være nødvendig å
gjenta trinn til .
Når bilen nesten er helt inne i parkeringslommen, høres et høyt
pip, og stoppindikatoren vises i displayet ( S. 390). Stopp bilen.
Parkeringshjelpen for ryggeparkering er fullført.
l Av sikkerhetsmessige årsaker høres pipelyden en kort stund
før bilen er helt inne i parkeringslommen. På dette tidspunktet
avsluttes også driften av systemet. Hold godt i rattet og rygg
langsomt mens du justerer hastigheten ved å tråkke på brem-
sepedalen for å parkere i lommen.
l Husk å kontrollere området fora n og bak bilen direkte og ved
hjelp av speilene mens du rygger.
11
611
12
OM47A31NO.book Page 396 Friday, April 8, 2016 10:00 AM

3974-5. Bruke kjørestøttesystemene
4
Kjøring
OM47A31NO
nDriftsbetingelser for parkeringshjelpen for ryggeparkering
lFor at funksjonen skal fungere ordentlig, må du kjøre langsomt (i en hastig-
het hvor bilen raskt kan stanses).
l For at funksjonen skal fungere ordentlig, må du kjøre langsomt (i en hastig-
het hvor bilen raskt kan stanses). Stans helt slik at midten av parkeringslom-
men er nesten vinkelrett med bilen, og bruk S-IPA-bryteren.
l Funksjonen kan ikke brukes når bilens hastighet er ca. 30 km/t eller høyere.
l Følerne på siden av bilen foran og bak brukes til å oppdage parkerte biler og
bestemme hvilken parkeringslomme som skal brukes. Derfor gis det ikke
veiledning når slik registrering ikke er mulig ( S. 421).
l Hvis det ikke finnes noen parkerte biler, kan ikke systemet bestemme hvil-
ken parkeringslomme som skal brukes. Derfor kan ikke hjelpemodusen for
ryggeparkering brukes.
l Hvis systemet ikke kan registrere området rundt parkeringslommen, er det
ikke sikkert hjelpemodusen for ryggeparkering kan brukes.
l Avhengig av parkeringslommens
beskaffenhet kan det hende at parke-
ringlommen ikke er tilgjengelig på grunn
av for lite plass foran bilen til å utføre
parkeringsmanøveren.
Ønsket parkeringslomme
Vegg
1
2
OM47A31NO.book Page 397 Friday, April 8, 2016 10:00 AM

3984-5. Bruke kjørestøttesystemene
OM47A31NOn

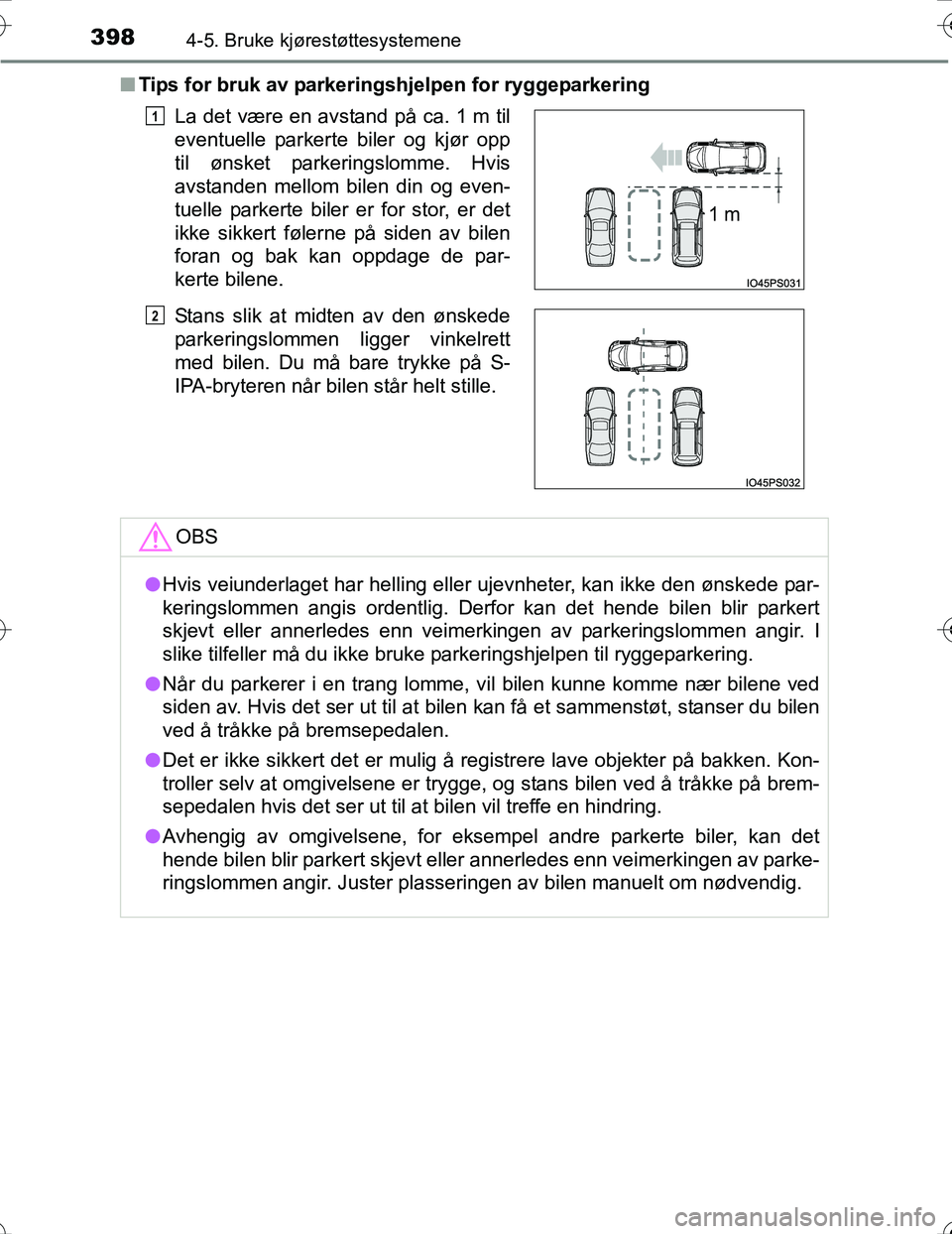

Tips for bruk av parkerings hjelpen for ryggeparkering
La det være en avstand på ca. 1 m til
eventuelle parkerte biler og kjør opp
til ønsket parkeringslomme. Hvis
avstanden mellom bilen din og even-
tuelle parkerte biler er for stor, er det
ikke sikkert følerne på siden av bilen
foran og bak kan oppdage de par-
kerte bilene.
Stans slik at midten av den ønskede
parkeringslommen ligger vinkelrett
med bilen. Du må bare trykke på S-
IPA-bryteren når bilen står helt stille.
OBS
l Hvis veiunderlaget har helling eller ujevnheter, kan ikke den ønskede par-
keringslommen angis ordentlig. Derfor kan det hende bilen blir parkert
skjevt eller annerledes enn veimerkingen av parkeringslommen angir. I
slike tilfeller må du ikke bruke parkeringshjelpen til ryggeparkering.
l Når du parkerer i en trang lomme, vil bilen kunne komme nær bilene ved
siden av. Hvis det ser ut til at bilen kan få et sammenstøt, stanser du bilen
ved å tråkke på bremsepedalen.
l Det er ikke sikkert det er mulig å r egistrere lave objekter på bakken. Kon-
troller selv at omgivelsene er trygge, og stans bilen ved å tråkke på brem-
sepedalen hvis det ser ut til at bilen vil treffe en hindring.
l Avhengig av omgivelsene, for eksempel andre parkerte biler, kan det
hende bilen blir parkert skjevt eller annerledes enn veimerkingen av parke-
ringslommen angir. Juster plasseringen av bilen manuelt om nødvendig.
1
1 m
2
OM47A31NO.book Page 398 Friday, April 8, 2016 10:00 AM
