Page 131 of 711

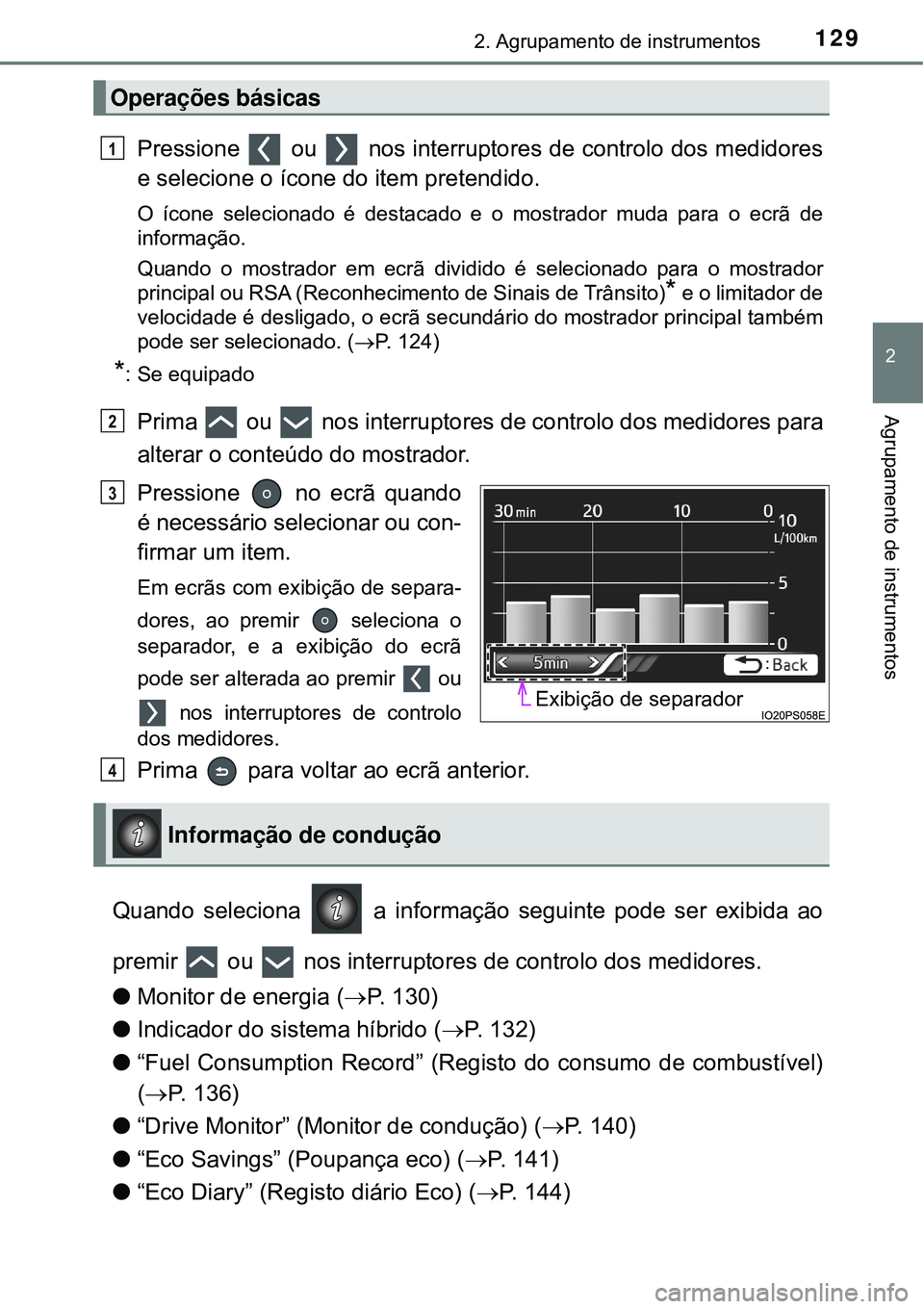

1292. Agrupamento de instrumentos
2
Agrupamento de instrumentos
Pressione ou nos interruptores de controlo dos medidores
e selecione o ícone do item pretendido.
O ícone selecionado é destacado e o mostrador muda para o ecrã de
informação.
Quando o mostrador em ecrã dividido é selecionado para o mostrador
principal ou RSA (Reconhecimento de Sinais de Trânsito)
* e o limitador de
velocidade é desligado, o ecrã secundário do mostrador principal também
pode ser selecionado. (P. 124)
*: Se equipado
Prima ou nos interruptores de controlo dos medidores para
alterar o conteúdo do mostrador.
Pressione no ecrã quando
é necessário selecionar ou con-
firmar um item.
Em ecrãs com exibição de separa-
dores, ao premir seleciona o
separador, e a exibição do ecrã
pode ser alterada ao premir ou
nos interruptores de controlo
dos medidores.
Prima para voltar ao ecrã anterior.
Quando seleciona a informação seguinte pode ser exibida ao
premir ou nos interruptores de controlo dos medidores.
lMonitor de energia (P. 130)
lIndicador do sistema híbrido (P. 132)
l“Fuel Consumption Record” (Registo do consumo de combustível)
(P. 136)
l“Drive Monitor” (Monitor de condução) (P. 140)
l“Eco Savings” (Poupança eco) (P. 141)
l“Eco Diary” (Registo diário Eco) (P. 144)
Operações básicas
1
2
Exibição de separador
3
Informação de condução
4
Page 132 of 711

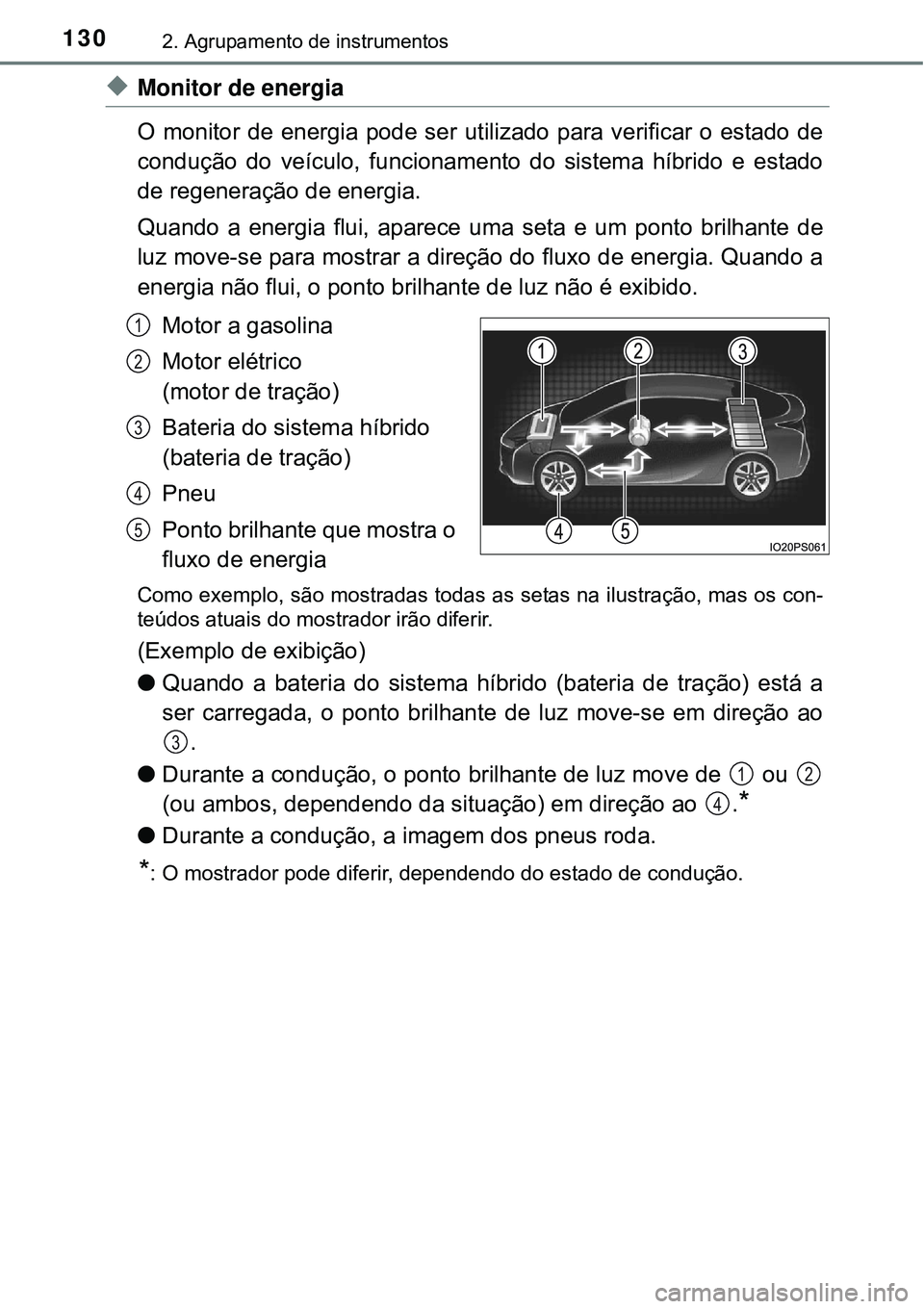

1302. Agrupamento de instrumentos
uMonitor de energia
O monitor de energia pode ser utilizado para verificar o estado de
condução do veículo, funcionamento do sistema híbrido e estado
de regeneração de energia.
Quando a energia flui, aparece uma seta e um ponto brilhante de
luz move-se para mostrar a direção do fluxo de energia. Quando a
energia não flui, o ponto brilhante de luz não é exibido.
Motor a gasolina
Motor elétrico
(motor de tração)
Bateria do sistema híbrido
(bateria de tração)
Pneu
Ponto brilhante que mostra o
fluxo de energia
Como exemplo, são mostradas todas as setas na ilustração, mas os con-
teúdos atuais do mostrador irão diferir.
(Exemplo de exibição)
lQuando a bateria do sistema híbrido (bateria de tração) está a
ser carregada, o ponto brilhante de luz move-se em direção ao
.
lDurante a condução, o ponto brilhante de luz move de ou
(ou ambos, dependendo da situação) em direção ao .
*
lDurante a condução, a imagem dos pneus roda.
*: O mostrador pode diferir, dependendo do estado de condução.
1
2
3
4
5
3
12
4
Page 133 of 711

1312. Agrupamento de instrumentos
2
Agrupamento de instrumentos

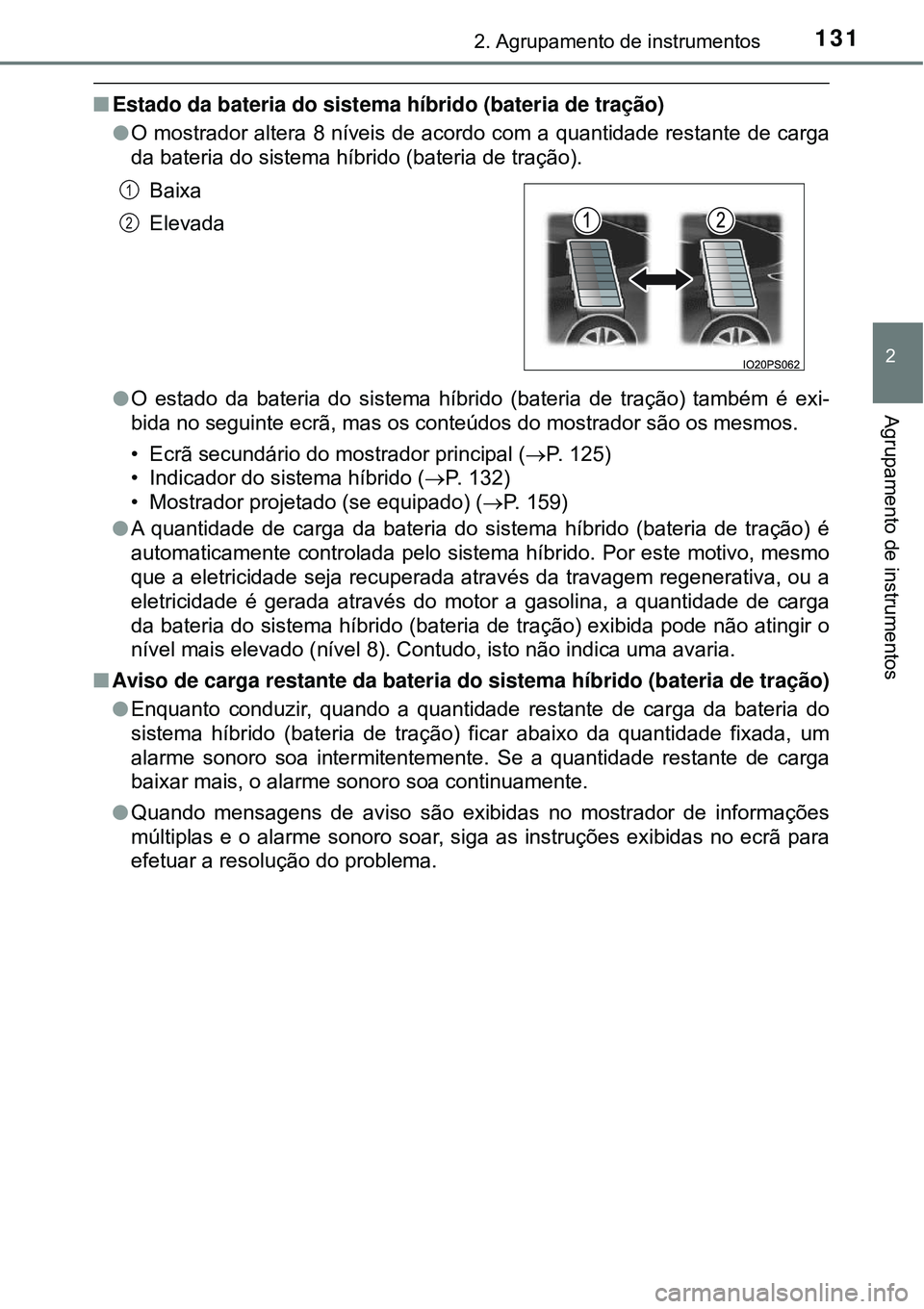

nEstado da bateria do sistema híbrido (bateria de tração)
lO mostrador altera 8 níveis de acordo com a quantidade restante de carga
da bateria do sistema híbrido (bateria de tração).
lO estado da bateria do sistema híbrido (bateria de tração) também é exi-
bida no seguinte ecrã, mas os conteúdos do mostrador são os mesmos.
• Ecrã secundário do mostrador principal (P. 125)
• Indicador do sistema híbrido (P. 132)
• Mostrador projetado (se equipado) (P. 159)
lA quantidade de carga da bateria do sistema híbrido (bateria de tração) é
automaticamente controlada pelo sistema híbrido. Por este motivo, mesmo
que a eletricidade seja recuperada através da travagem regenerativa, ou a
eletricidade é gerada através do motor a gasolina, a quantidade de carga
da bateria do sistema híbrido (bateria de tração) exibida pode não atingir o
nível mais elevado (nível 8). Contudo, isto não indica uma avaria.
nAviso de carga restante da bateria do sistema híbrido (bateria de tração)
lEnquanto conduzir, quando a quantidade restante de carga da bateria do
sistema híbrido (bateria de tração) ficar abaixo da quantidade fixada, um
alarme sonoro soa intermitentemente. Se a quantidade restante de carga
baixar mais, o alarme sonoro soa continuamente.
lQuando mensagens de aviso são exibidas no mostrador de informações
múltiplas e o alarme sonoro soar, siga as instruções exibidas no ecrã para
efetuar a resolução do problema.Baixa
Elevada
1
2
Page 134 of 711

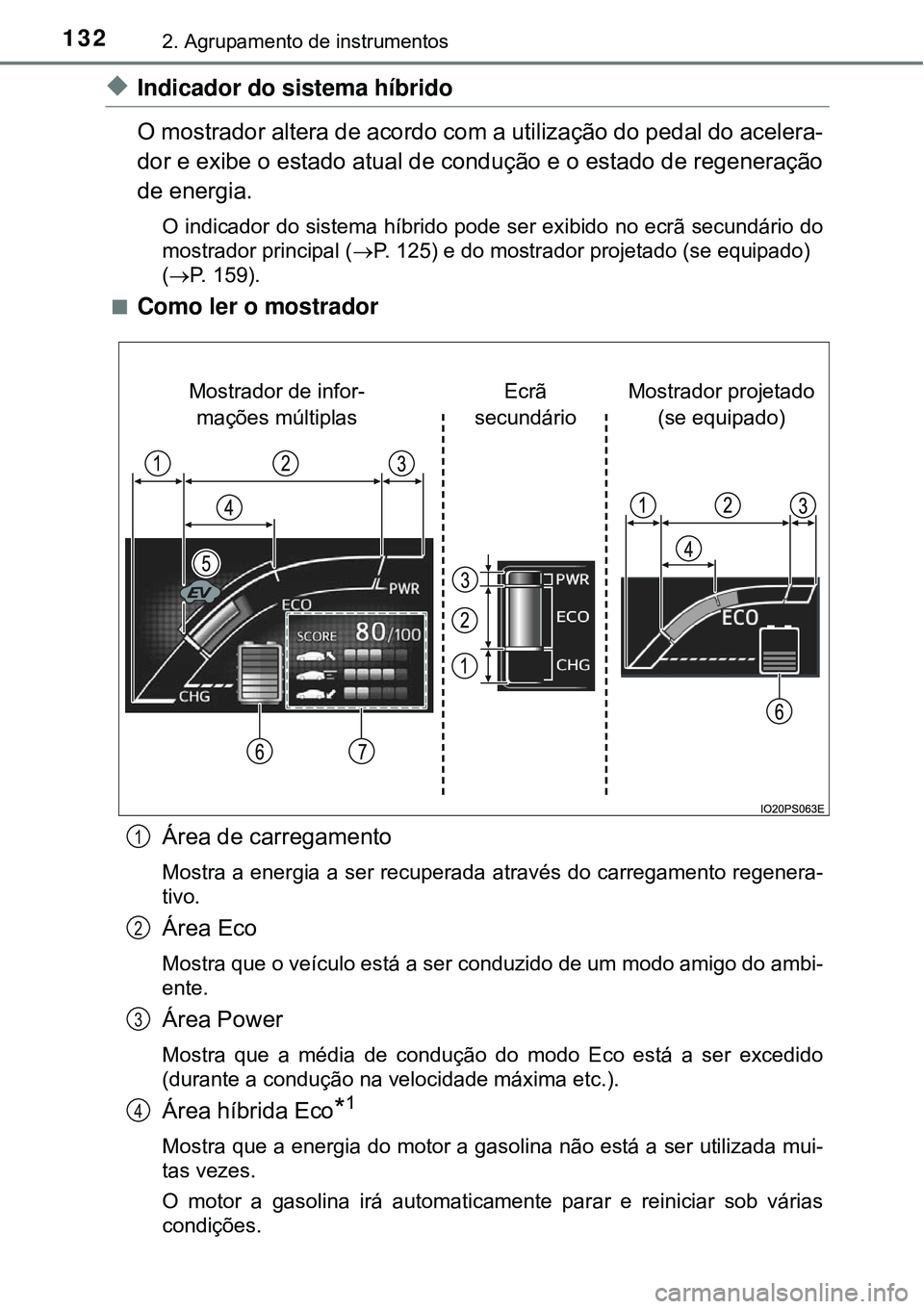

1322. Agrupamento de instrumentos
uIndicador do sistema híbrido
O mostrador altera de acordo com a utilização do pedal do acelera-
dor e exibe o estado atual de condução e o estado de regeneração
de energia.
O indicador do sistema híbrido pode ser exibido no ecrã secundário do
mostrador principal (P. 125) e do mostrador projetado (se equipado)
(P. 159).
n
Como ler o mostrador
Área de carregamento
Mostra a energia a ser recuperada através do carregamento regenera-
tivo.
Área Eco
Mostra que o veículo está a ser conduzido de um modo amigo do ambi-
ente.
Área Power
Mostra que a média de condução do modo Eco está a ser excedido
(durante a condução na velocidade máxima etc.).
Área híbrida Eco*1
Mostra que a energia do motor a gasolina não está a ser utilizada mui-
tas vezes.
O motor a gasolina irá automaticamente parar e reiniciar sob várias
condições.
Mostrador projetado
(se equipado) Ecrã
secundário Mostrador de infor-
mações múltiplas
1
2
3
4
Page 135 of 711

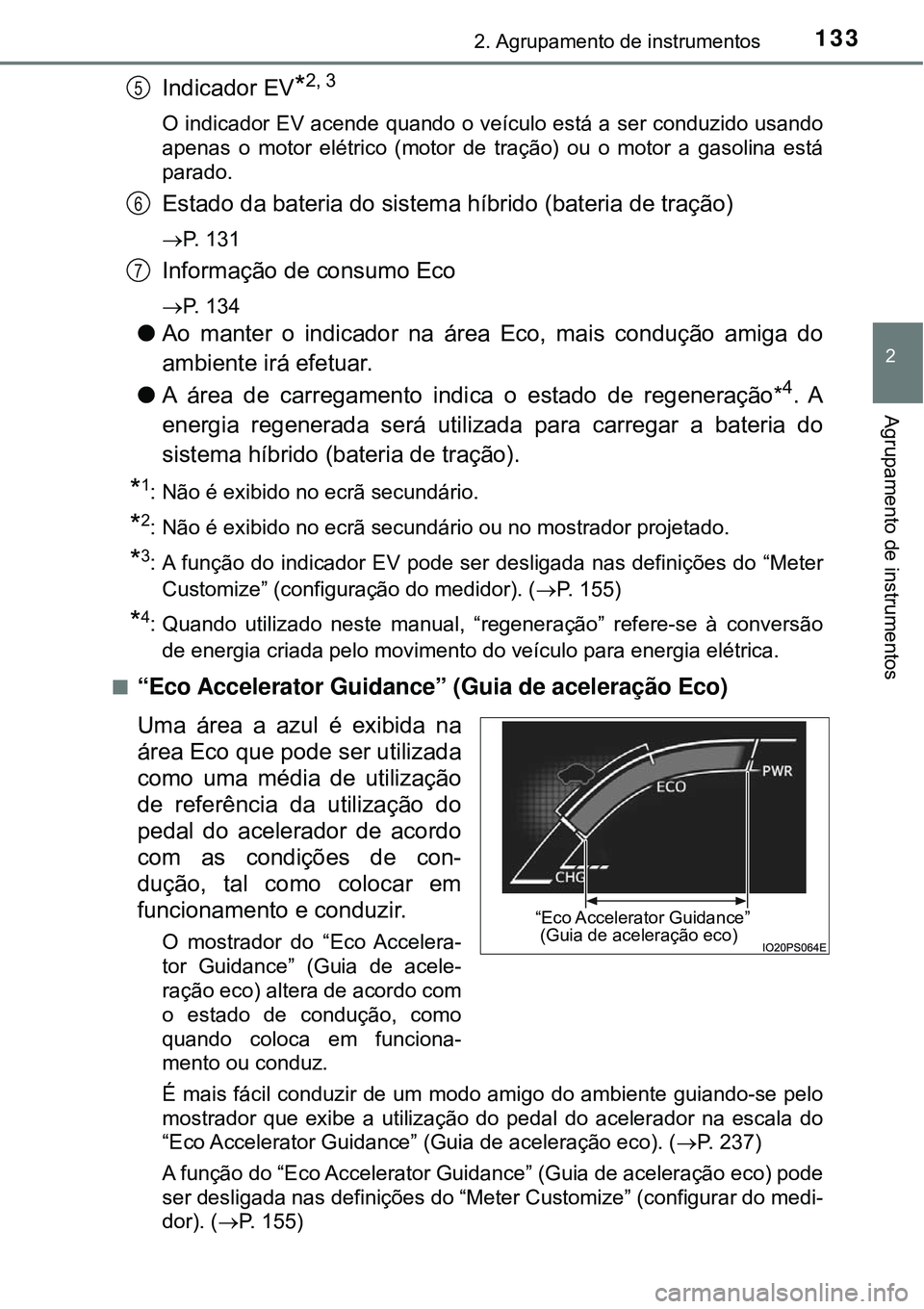

1332. Agrupamento de instrumentos
2
Agrupamento de instrumentos
Indicador EV*2, 3
O indicador EV acende quando o veículo está a ser conduzido usando
apenas o motor elétrico (motor de tração) ou o motor a gasolina está
parado.
Estado da bateria do sistema híbrido (bateria de tração)
P. 131
Informação de consumo Eco
P. 134
lAo manter o indicador na área Eco, mais condução amiga do
ambiente irá efetuar.
lA área de carregamento indica o estado de regeneração*
4. A
energia regenerada será utilizada para carregar a bateria do
sistema híbrido (bateria de tração).
*1: Não é exibido no ecrã secundário.
*2: Não é exibido no ecrã secundário ou no mostrador projetado.
*3: A função do indicador EV pode ser desligada nas definições do “Meter
Customize” (configuração do medidor). (P. 155)
*4: Quando utilizado neste manual, “regeneração” refere-se à conversão
de energia criada pelo movimento do veículo para energia elétrica.
n
“Eco Accelerator Guidance” (Guia de aceleração Eco)
Uma área a azul é exibida na
área Eco que pode ser utilizada
como uma média de utilização
de referência da utilização do
pedal do acelerador de acordo
com as condições de con-
dução, tal como colocar em
funcionamento e conduzir.
O mostrador do “Eco Accelera-
tor Guidance” (Guia de acele-
ração eco) altera de acordo com
o estado de condução, como
quando coloca em funciona-
mento ou conduz.
É mais fácil conduzir de um modo amigo do ambiente guiando-se pelo
mostrador que exibe a utilização do pedal do acelerador na escala do
“Eco Accelerator Guidance” (Guia de aceleração eco). (P. 237)
A função do “Eco Accelerator Guidance” (Guia de aceleração eco) pode
ser desligada nas definições do “Meter Customize” (configurar do medi-
dor). (P. 155)
5
6
7
“Eco Accelerator Guidance”
(Guia de aceleração eco)
Page 136 of 711

1342. Agrupamento de instrumentos
nInformação de consumo Eco
O estado da condução nas três seguintes situações, são avaliados
em 5 níveis: Arranque suave (“Eco-start” - Arranque em modo
Eco), conduzir sem acelerações súbitas (“Eco-cruise” - Modo de
condução Eco) e paragem suave (“Eco-stop” - Paragem em modo
Eco). De cada vez que o veículo é parado, é exibido um resultado
com uma pontuação máxima de 100.
Resultado de pontuação
“Eco-start” - Estado do arran-
que em modo Eco
“Eco-cruise” - Estado da con-
dução em modo Eco
“Eco-stop” - Estado da para-
gem em modo Eco
Como ler a barra do mostrador:
*: Para itens ainda não avaliados, o mostrador exibe 0.
lO resultado da pontuação Eco é redefinido de cada vez que o veí-
culo arranca para ser efetuada uma nova avaliação.
lQuando a posição de engrenamento é P, apenas a área de exi-
bição da pontuação Eco é aumentada e exibida. Quando a posição
de engrenamento é alterada de P, o mostrador volta ao normal.
lQuando o sistema híbrido para, são exibidos o resultado atual da
pontuação total e uma sugestão de como aumentar a pontuação.
(P. 107)
1
2
3
4
ResultadoBaixo*Elevado
Exibição da barra
Page 137 of 711

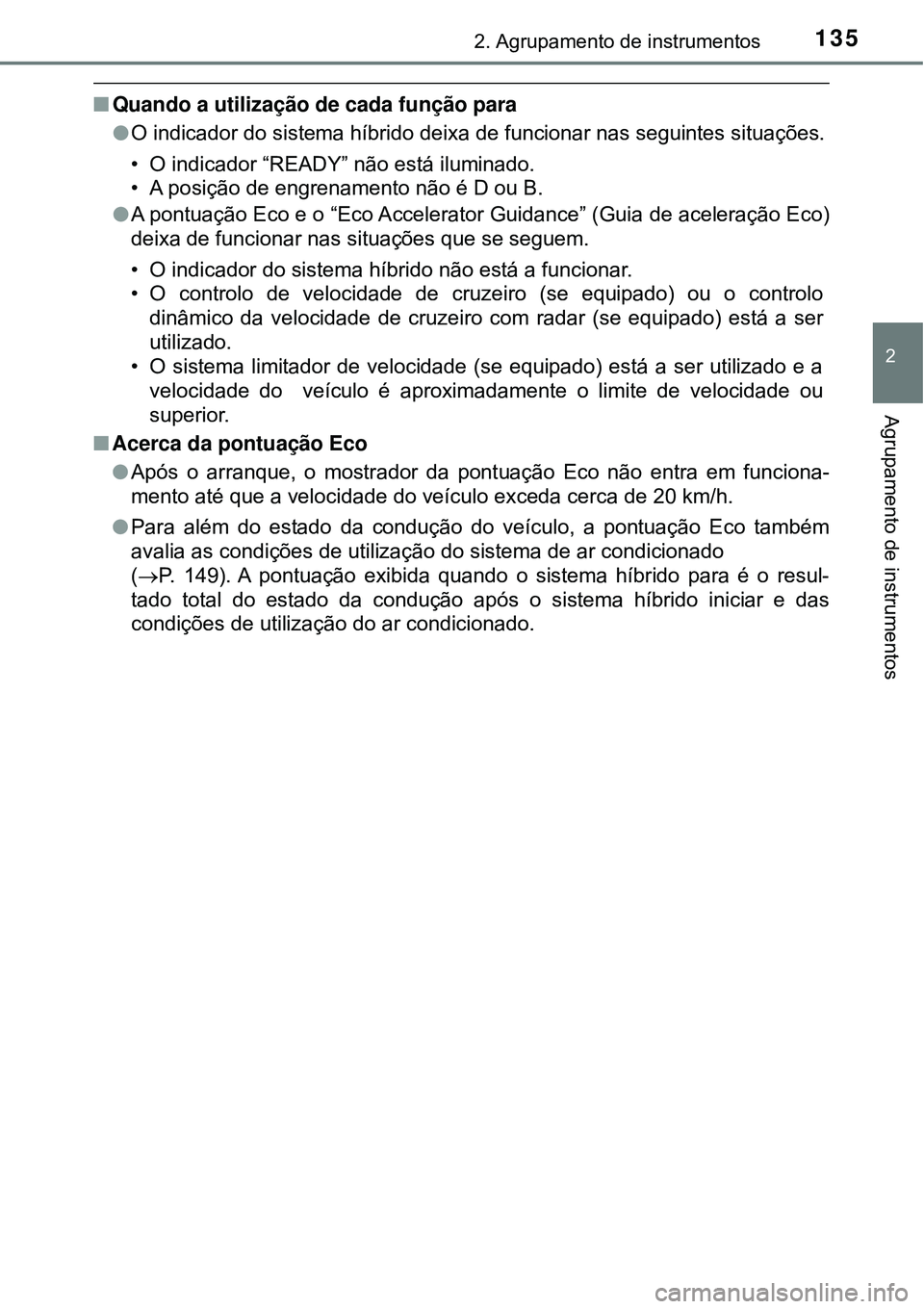

1352. Agrupamento de instrumentos
2
Agrupamento de instrumentos
nQuando a utilização de cada função para
lO indicador do sistema híbrido deixa de funcionar nas seguintes situações.
• O indicador “READY” não está iluminado.
• A posição de engrenamento não é D ou B.
lA pontuação Eco e o “Eco Accelerator Guidance” (Guia de aceleração Eco)
deixa de funcionar nas situações que se seguem.
• O indicador do sistema híbrido não está a funcionar.
• O controlo de velocidade de cruzeiro (se equipado) ou o controlo
dinâmico da velocidade de cruzeiro com radar (se equipado) está a ser
utilizado.
• O sistema limitador de velocidade (se equipado) está a ser utilizado e a
velocidade do veículo é aproximadamente o limite de velocidade ou
superior.
nAcerca da pontuação Eco
lApós o arranque, o mostrador da pontuação Eco não entra em funciona-
mento até que a velocidade do veículo exceda cerca de 20 km/h.
lPara além do estado da condução do veículo, a pontuação Eco também
avalia as condições de utilização do sistema de ar condicionado
(P. 149). A pontuação exibida quando o sistema híbrido para é o resul-
tado total do estado da condução após o sistema híbrido iniciar e das
condições de utilização do ar condicionado.
Page 138 of 711

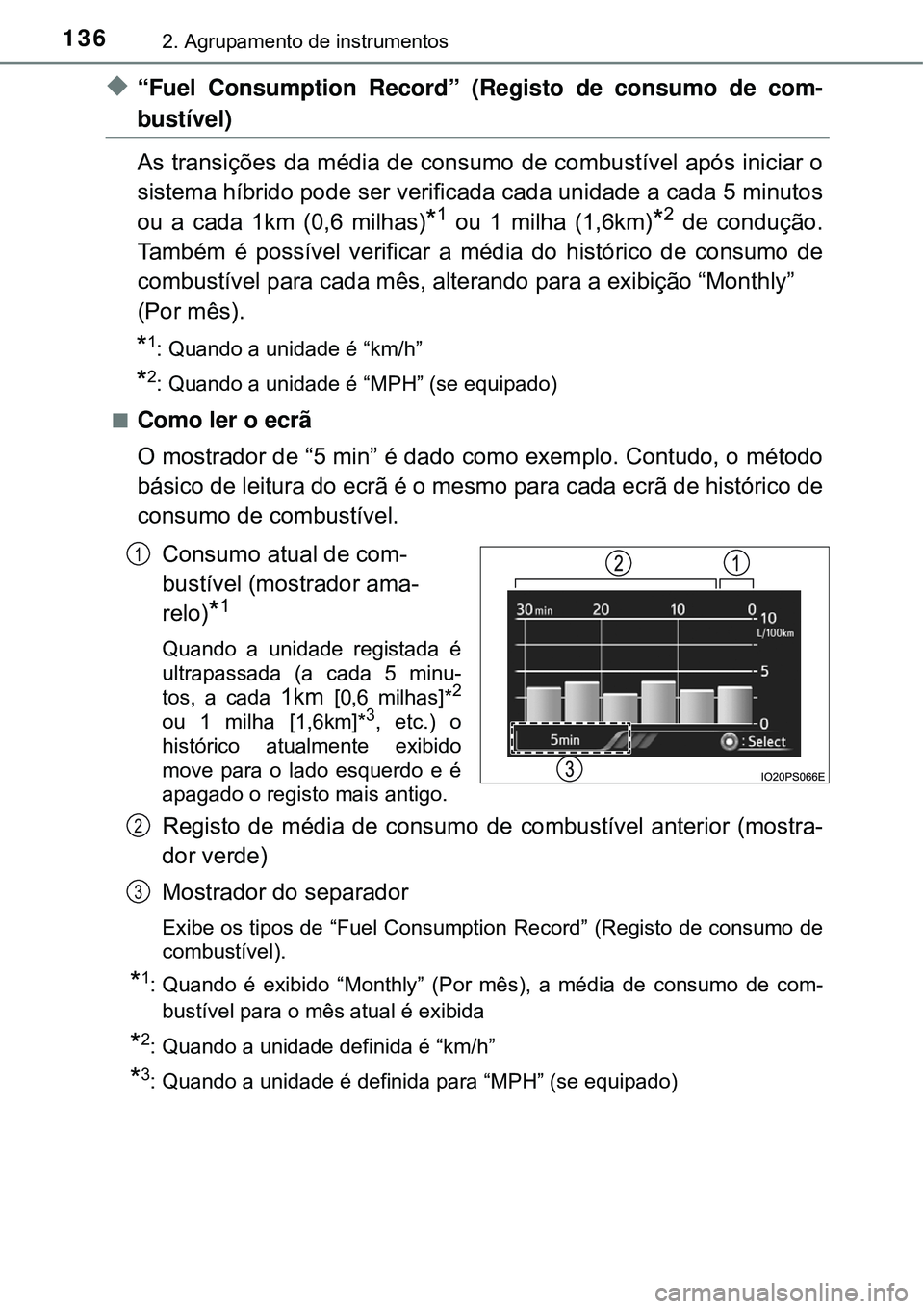

1362. Agrupamento de instrumentos
u“Fuel Consumption Record” (Registo de consumo de com-
bustível)
As transições da média de consumo de combustível após iniciar o
sistema híbrido pode ser verificada cada unidade a cada 5 minutos
ou a cada 1km (0,6 milhas)
*1 ou 1 milha (1,6km)*2 de condução.
Também é possível verificar a média do histórico de consumo de
combustível para cada mês, alterando para a exibição “Monthly”
(Por mês).
*1: Quando a unidade é “km/h”
*2: Quando a unidade é “MPH” (se equipado)
n
Como ler o ecrã
O mostrador de “5 min” é dado como exemplo. Contudo, o método
básico de leitura do ecrã é o mesmo para cada ecrã de histórico de
consumo de combustível.
Consumo atual de com-
bustível (mostrador ama-
relo)
*1
Quando a unidade registada é
ultrapassada (a cada 5 minu-
tos, a cada
1km [0,6 milhas]*2
ou 1 milha [1,6km]*3, etc.) o
histórico atualmente exibido
move para o lado esquerdo e é
apagado o registo mais antigo.
Registo de média de consumo de combustível anterior (mostra-
dor verde)
Mostrador do separador
Exibe os tipos de “Fuel Consumption Record” (Registo de consumo de
combustível).
*1: Quando é exibido “Monthly” (Por mês), a média de consumo de com-
bustível para o mês atual é exibida
*2: Quando a unidade definida é “km/h”
*3: Quando a unidade é definida para “MPH” (se equipado)
1
2
3
Page 139 of 711

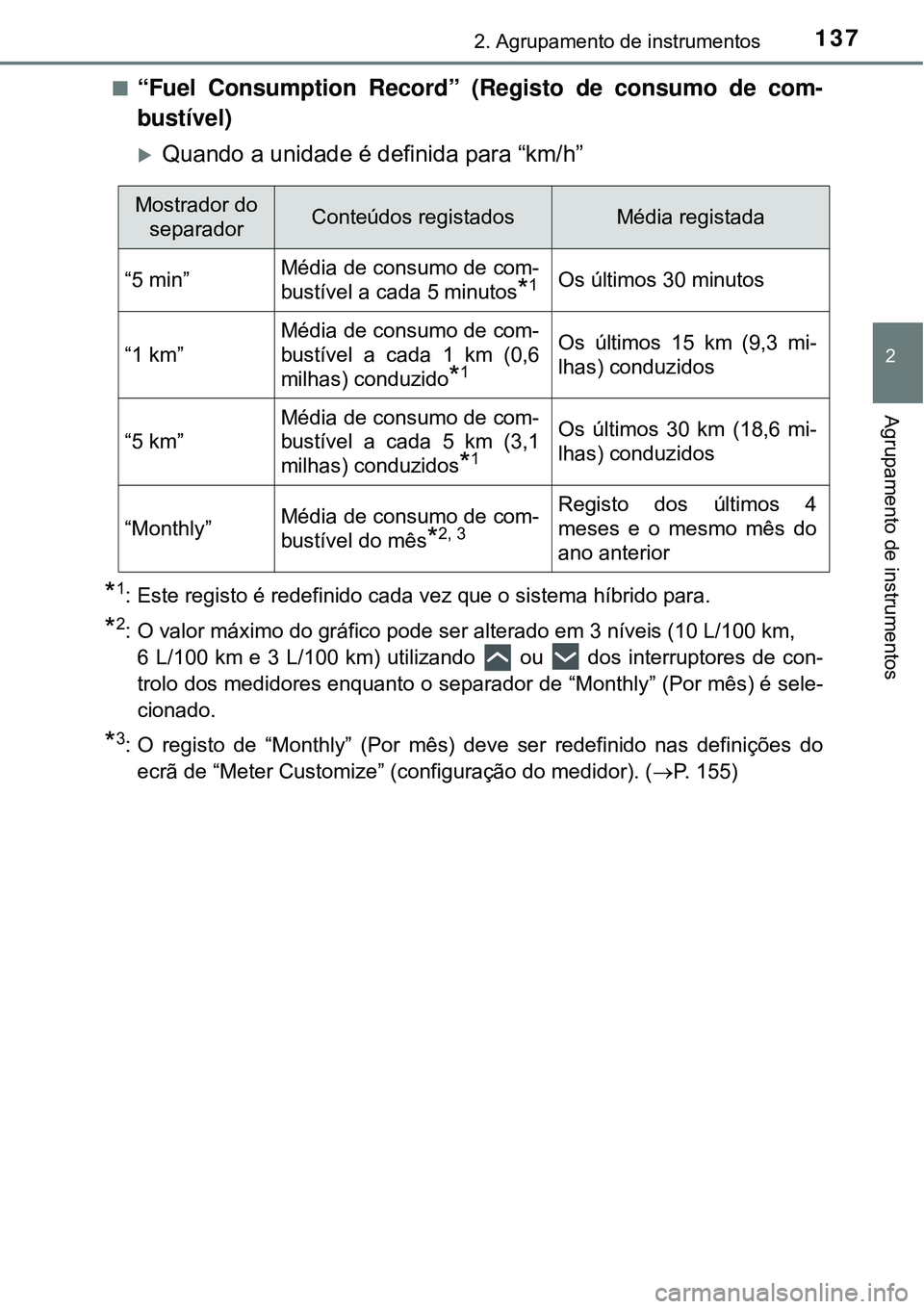

1372. Agrupamento de instrumentos
2
Agrupamento de instrumentos
n“Fuel Consumption Record” (Registo de consumo de com-
bustível)
Quando a unidade é definida para “km/h”
*1: Este registo é redefinido cada vez que o sistema híbrido para.
*2: O valor máximo do gráfico pode ser alterado em 3 níveis (10 L/100 km,
6 L/100 km e 3 L/100 km) utilizando ou dos interruptores de con-
trolo dos medidores enquanto o separador de “Monthly” (Por mês) é sele-
cionado.
*3: O registo de “Monthly” (Por mês) deve ser redefinido nas definições do
ecrã de “Meter Customize” (configuração do medidor). (P. 155)
Mostrador do
separadorConteúdos registadosMédia registada
“5 min”Média de consumo de com-
bustível a cada 5 minutos
*1Os últimos 30 minutos
“1 km”
Média de consumo de com-
bustível a cada 1 km (0,6
milhas) conduzido
*1
Os últimos 15 km (9,3 mi-
lhas) conduzidos
“5 km”
Média de consumo de com-
bustível a cada 5 km (3,1
milhas) conduzidos
*1
Os últimos 30 km (18,6 mi-
lhas) conduzidos
“Monthly”Média de consumo de com-
bustível do mês
*2, 3
Registo dos últimos 4
meses e o mesmo mês do
ano anterior
Page 140 of 711

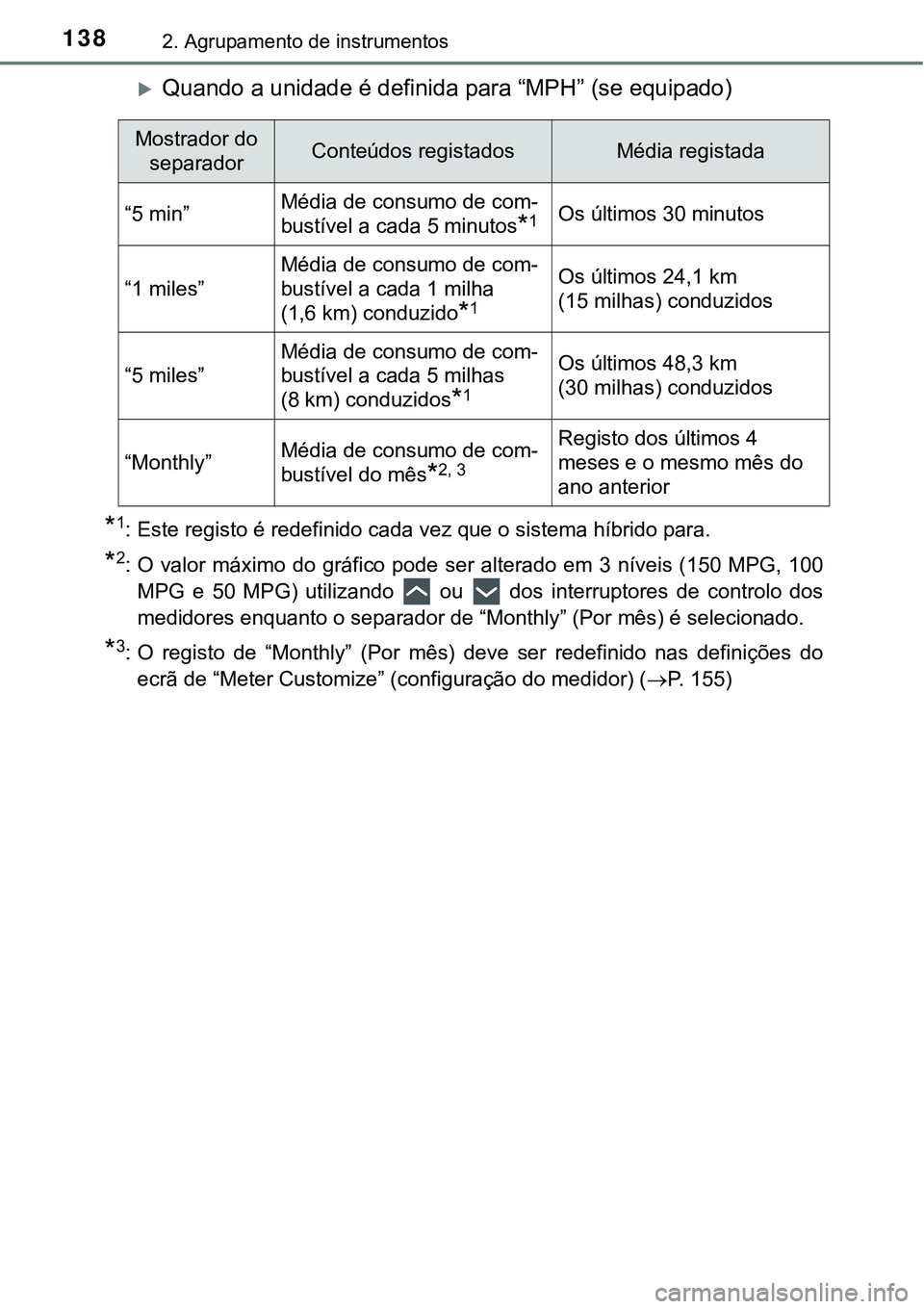

1382. Agrupamento de instrumentos
Quando a unidade é definida para “MPH” (se equipado)
*1: Este registo é redefinido cada vez que o sistema híbrido para.
*2: O valor máximo do gráfico pode ser alterado em 3 níveis (150 MPG, 100
MPG e 50 MPG) utilizando ou dos interruptores de controlo dos
medidores enquanto o separador de “Monthly” (Por mês) é selecionado.
*3: O registo de “Monthly” (Por mês) deve ser redefinido nas definições do
ecrã de “Meter Customize” (configuração do medidor) (P. 155)
Mostrador do
separadorConteúdos registadosMédia registada
“5 min”Média de consumo de com-
bustível a cada 5 minutos
*1Os últimos 30 minutos
“1 miles”
Média de consumo de com-
bustível a cada 1 milha
(1,6 km) conduzido
*1
Os últimos 24,1 km
(15 milhas) conduzidos
“5 miles”
Média de consumo de com-
bustível a cada 5 milhas
(8 km) conduzidos
*1
Os últimos 48,3 km
(30 milhas) conduzidos
“Monthly”Média de consumo de com-
bustível do mês
*2, 3
Registo dos últimos 4
meses e o mesmo mês do
ano anterior
