TOYOTA PRIUS 2016 Manuale duso (in Italian)

5416-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura
Filtro dell’aria condizionata
Spegnere l’interruttore di alimentazione.
Aprire il vano portaoggetti e scolle-
gare l’ammortizzatore.
Spingere in dentro sui lati del vano
portaoggetti in modo da sganciare
le griffe, quindi aprire lentamente e
completamente il vano portaoggetti
sostenendolo.
Con il vano portaoggetti completa-
mente aperto, sollevarlo legger-
mente e tirarlo verso il sedile per
sganciare la parte inferiore del
vano portaoggetti.
Non esercitare eccessiva forza se il
vano portaoggetti non si stacca quando
viene leggermente tirato. Tirarlo invece
verso il sedile mentre lo si muove lieve-
mente in su e in giù.
Il filtro dell’impianto dell’aria condizionata deve essere sostituito perio-
dicamente per garantire l’efficienza dell’impianto.

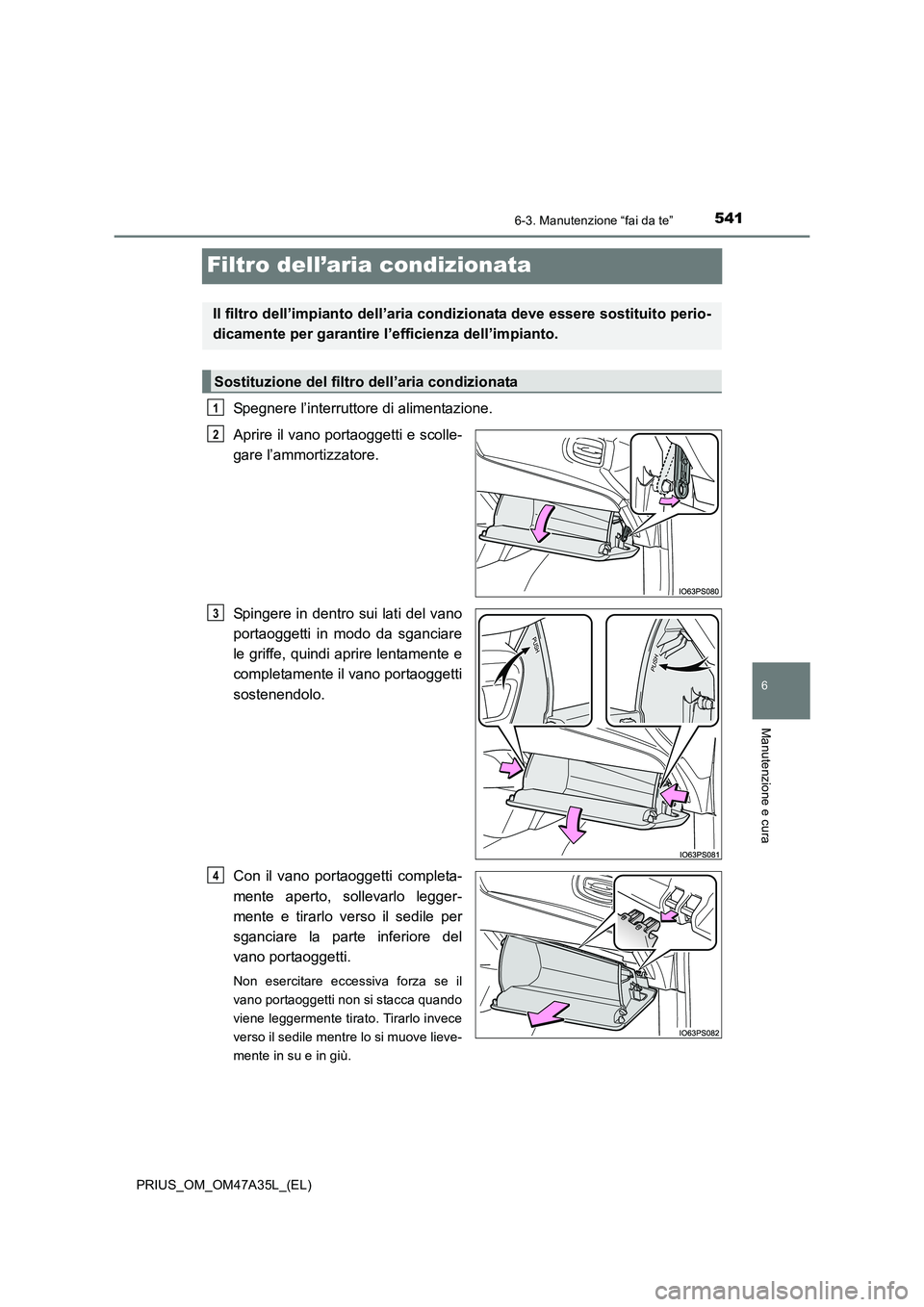

Sostituzione del filtro dell’aria condizionata
1
2
3
4

5426-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

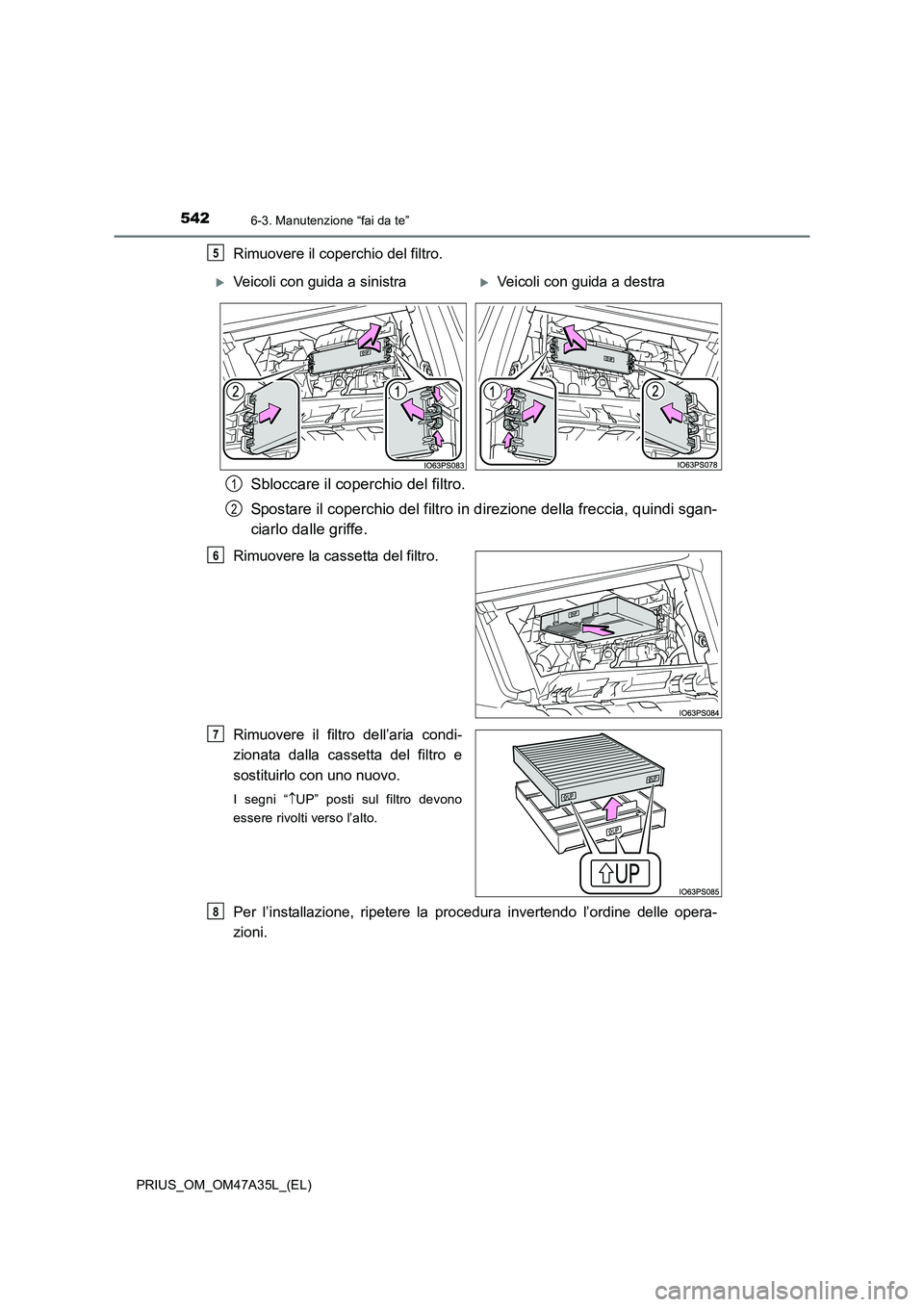

Rimuovere il coperchio del filtro.
Sbloccare il coperchio del filtro.
Spostare il coperchio del filtro in direzione della freccia, quindi sgan-
ciarlo dalle griffe.
Rimuovere la cassetta del filtro.
Rimuovere il filtro dell’aria condi-
zionata dalla cassetta del filtro e
sostituirlo con uno nuovo.
I segni “↑UP” posti sul filtro devono
essere rivolti verso l’alto.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
5
XVeicoli con guida a sinistraXVeicoli con guida a destra
1
2
6
7
8

5436-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

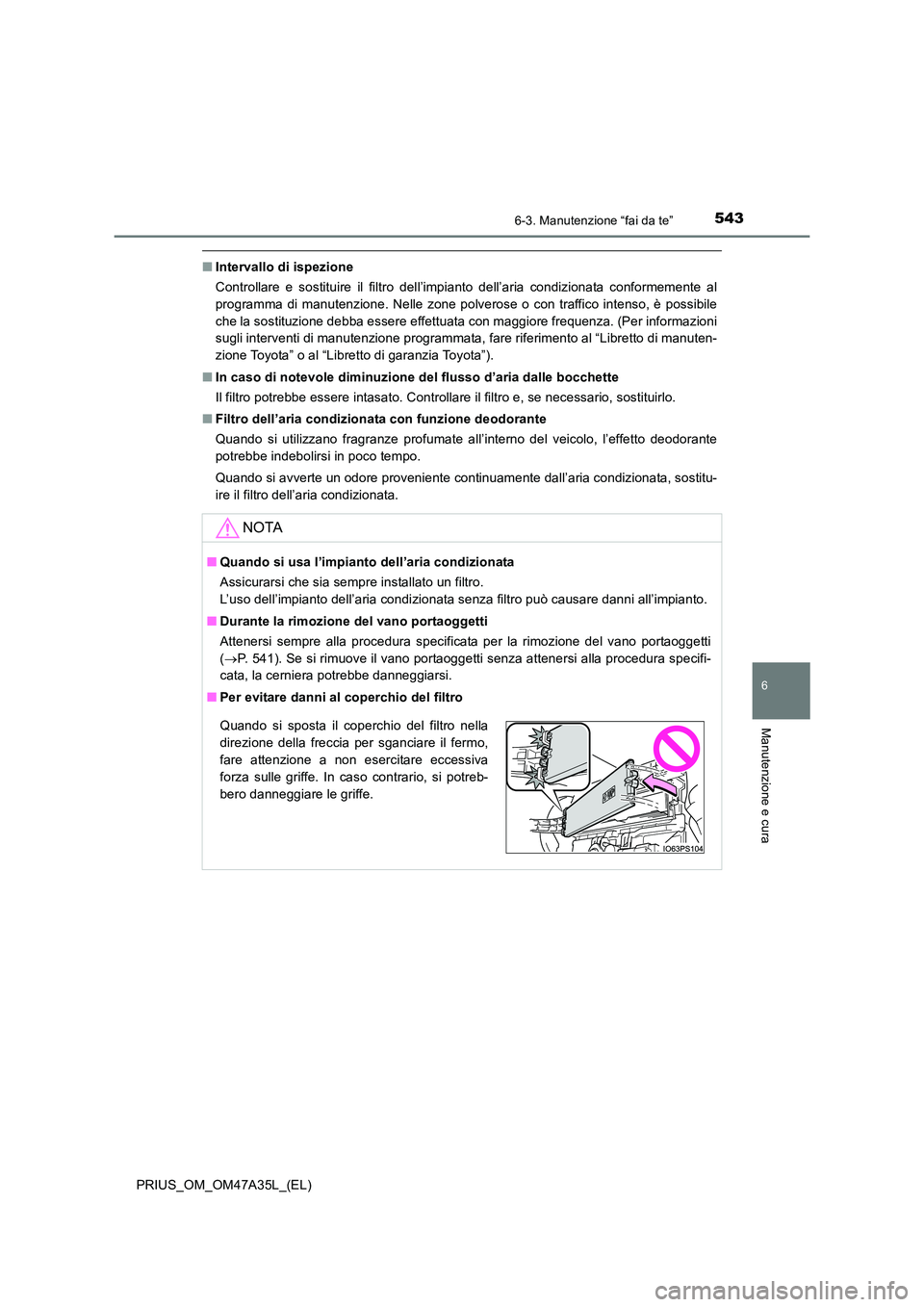

■Intervallo di ispezione
Controllare e sostituire il filtro dell’impianto dell’aria condizionata conformemente al
programma di manutenzione. Nelle zone polverose o con traffico intenso, è possibile
che la sostituzione debba essere effettuata con maggiore frequenza. (Per informazioni
sugli interventi di manutenzione programmata, fare riferimento al “Libretto di manuten-
zione Toyota” o al “Libretto di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
■ Filtro dell’aria condizionata con funzione deodorante
Quando si utilizzano fragranze profumate all’interno del veicolo, l’effetto deodorante
potrebbe indebolirsi in poco tempo.
Quando si avverte un odore proveniente continuamente dall’aria condizionata, sostitu-
ire il filtro dell’aria condizionata.
NOTA
■Quando si usa l’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un filtro.
L’uso dell’impianto dell’aria condizionata senza filtro può causare danni all’impianto.
■ Durante la rimozione del vano portaoggetti
Attenersi sempre alla procedura specificata per la rimozione del vano portaoggetti
(→ P. 541). Se si rimuove il vano portaoggetti senza attenersi alla procedura specifi-
cata, la cerniera potrebbe danneggiarsi.
■ Per evitare danni al coperchio del filtro
Quando si sposta il coperchio del filtro nella
direzione della freccia per sganciare il fermo,
fare attenzione a non esercitare eccessiva
forza sulle griffe. In caso contrario, si potreb-
bero danneggiare le griffe.

5446-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

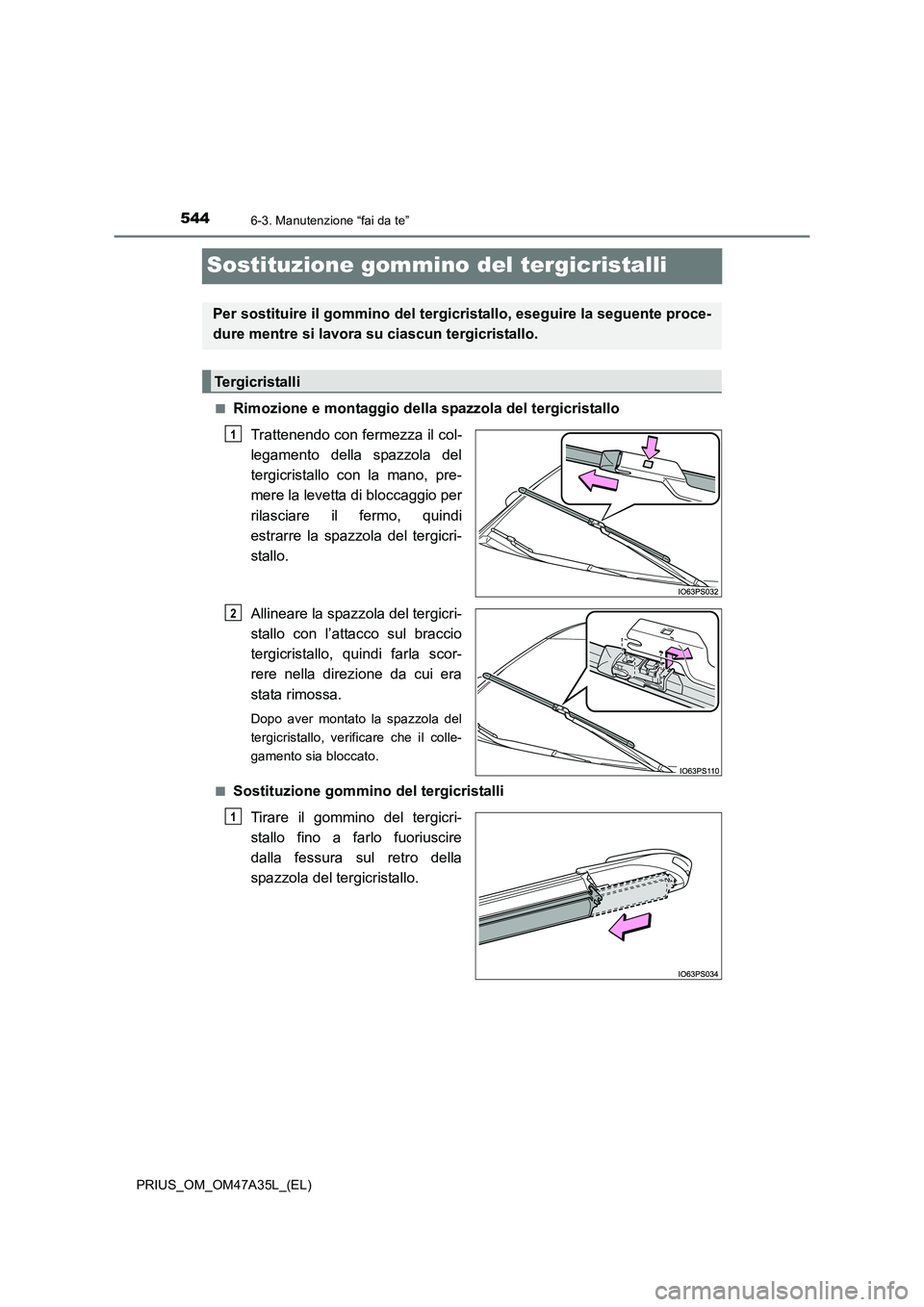

Sostituzione gommino del tergicristalli
■Rimozione e montaggio della spazzola del tergicristalloTrattenendo con fermezza il col-
legamento della spazzola del
tergicristallo con la mano, pre-
mere la levetta di bloccaggio per
rilasciare il fermo, quindi
estrarre la spazzola del tergicri-
stallo.
Allineare la spazzola del tergicri-
stallo con l’attacco sul braccio
tergicristallo, quindi farla scor-
rere nella direzione da cui era
stata rimossa.
Dopo aver montato la spazzola del
tergicristallo, verificare che il colle-
gamento sia bloccato.
■
Sostituzione gommino del tergicristalli Tirare il gommino del tergicri-
stallo fino a farlo fuoriuscire
dalla fessura sul retro della
spazzola del tergicristallo.
Per sostituire il gommino del tergicristallo, eseguire la seguente proce-
dure mentre si lavora su ciascun tergicristallo.
Tergicristalli
1
2
1

5456-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

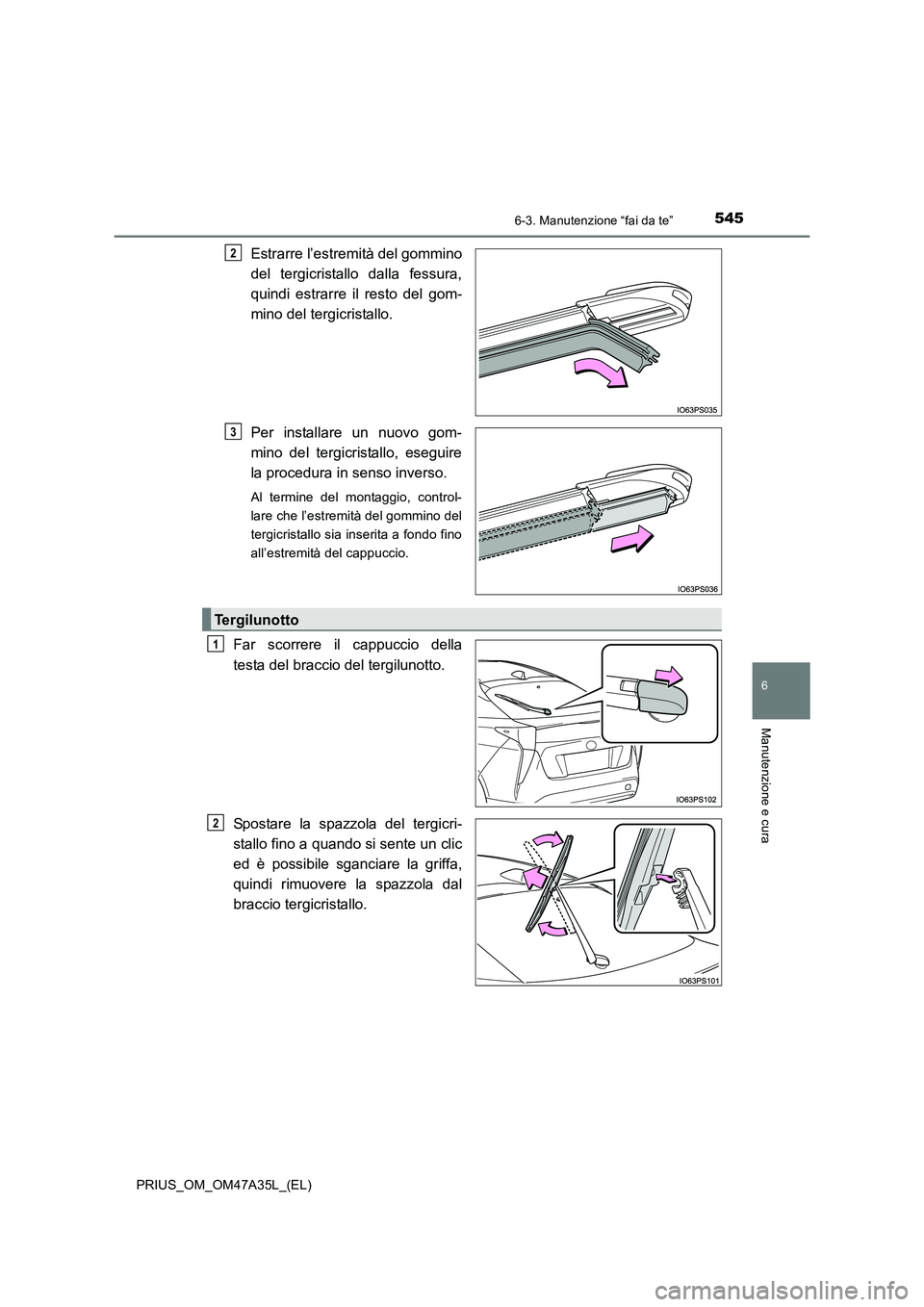

Estrarre l’estremità del gommino
del tergicristallo dalla fessura,
quindi estrarre il resto del gom-
mino del tergicristallo.
Per installare un nuovo gom-
mino del tergicristallo, eseguire
la procedura in senso inverso.
Al termine del montaggio, control-
lare che l’estremità del gommino del
tergicristallo sia inserita a fondo fino
all’estremità del cappuccio.
Far scorrere il cappuccio della
testa del braccio del tergilunotto.
Spostare la spazzola del tergicri-
stallo fino a quando si sente un clic
ed è possibile sganciare la griffa,
quindi rimuovere la spazzola dal
braccio tergicristallo.
2
3
Tergilunotto
1
2

5466-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

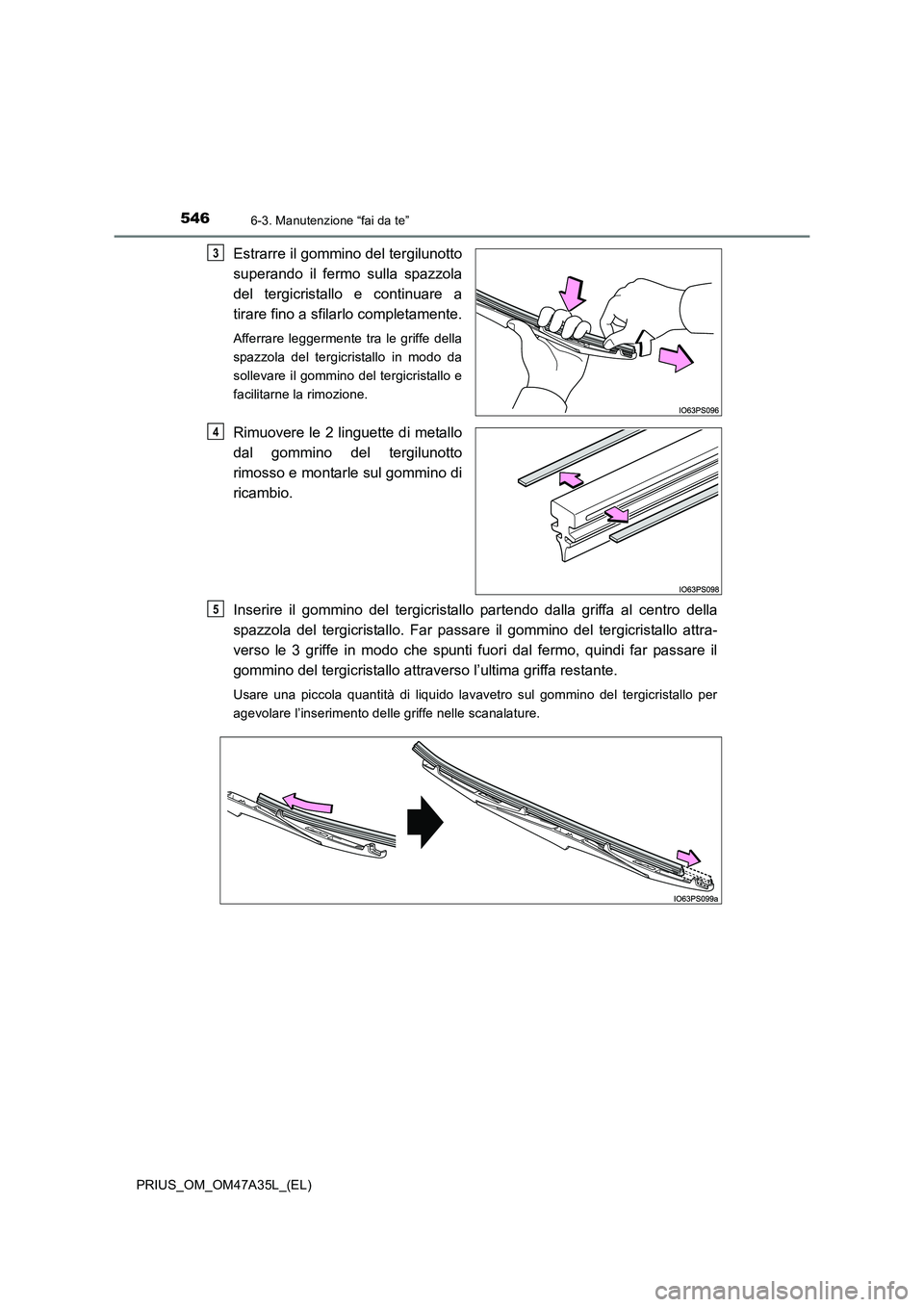

Estrarre il gommino del tergilunotto
superando il fermo sulla spazzola
del tergicristallo e continuare a
tirare fino a sfilarlo completamente.
Afferrare leggermente tra le griffe della
spazzola del tergicristallo in modo da
sollevare il gommino del tergicristallo e
facilitarne la rimozione.
Rimuovere le 2 linguette di metallo
dal gommino del tergilunotto
rimosso e montarle sul gommino di
ricambio.
Inserire il gommino del tergicristallo partendo dalla griffa al centro della
spazzola del tergicristallo. Far passare il gommino del tergicristallo attra-
verso le 3 griffe in modo che spunti fuori dal fermo, quindi far passare il
gommino del tergicristallo attraverso l’ultima griffa restante.
Usare una piccola quantità di liquido lavavetro sul gommino del tergicristallo per
agevolare l’inserimento delle griffe nelle scanalature.
3
4
5

5476-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

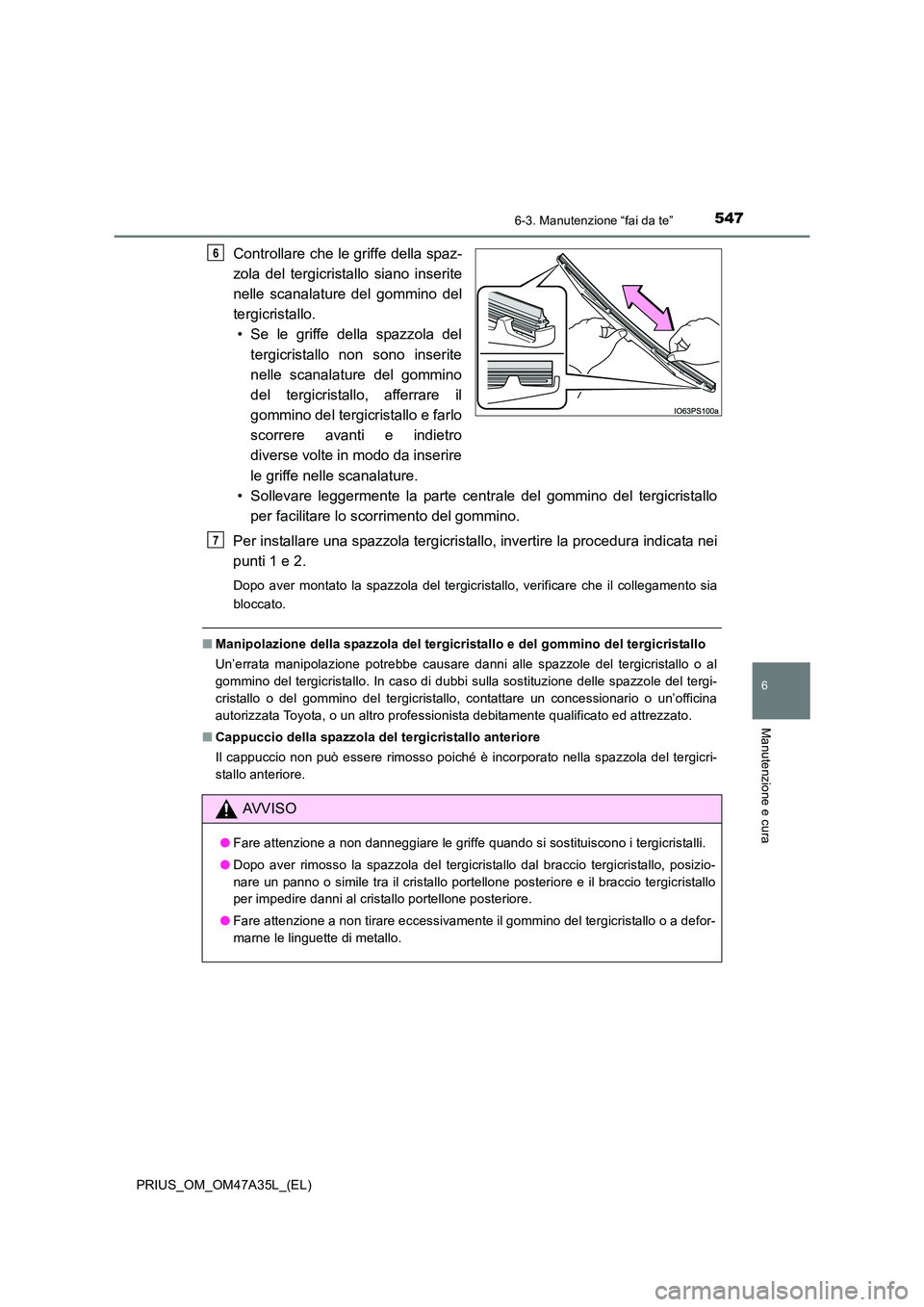

Controllare che le griffe della spaz-
zola del tergicristallo siano inserite
nelle scanalature del gommino del
tergicristallo.• Se le griffe della spazzola del
tergicristallo non sono inserite
nelle scanalature del gommino
del tergicristallo, afferrare il
gommino del tergicristallo e farlo
scorrere avanti e indietro
diverse volte in modo da inserire
le griffe nelle scanalature.
• Sollevare leggermente la parte centrale del gommino del tergicristallo per facilitare lo scorrimento del gommino.
Per installare una spazzola tergicristallo, invertire la procedura indicata nei
punti 1 e 2.
Dopo aver montato la spazzola del tergicristallo, verificare che il collegamento sia
bloccato.
■ Manipolazione della spazzola del tergicristallo e del gommino del tergicristallo
Un’errata manipolazione potrebbe causare danni alle spazzole del tergicristallo o al
gommino del tergicristallo. In caso di dubbi sulla sostituzione delle spazzole del tergi-
cristallo o del gommino del tergicristallo, contattare un concessionario o un’officina
autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
■ Cappuccio della spazzola del tergicristallo anteriore
Il cappuccio non può essere rimosso poiché è incorporato nella spazzola del tergicri-
stallo anteriore.
6
AVVISO
●Fare attenzione a non danneggiare le griffe quando si sostituiscono i tergicristalli.
● Dopo aver rimosso la spazzola del tergicristallo dal braccio tergicristallo, posizio-
nare un panno o simile tra il cristallo portellone posteriore e il braccio tergicristallo
per impedire danni al cristallo portellone posteriore.
● Fare attenzione a non tirare eccessivamente il gommino del tergicristallo o a defor-
marne le linguette di metallo.
7

5486-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
Pila della chiave elettronica
●Cacciavite a testa piatta
● Pila al litio CR2032
Sganciare il fermo ed estrarre la
chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti componenti:
Sostituzione della pila
1
2

5496-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

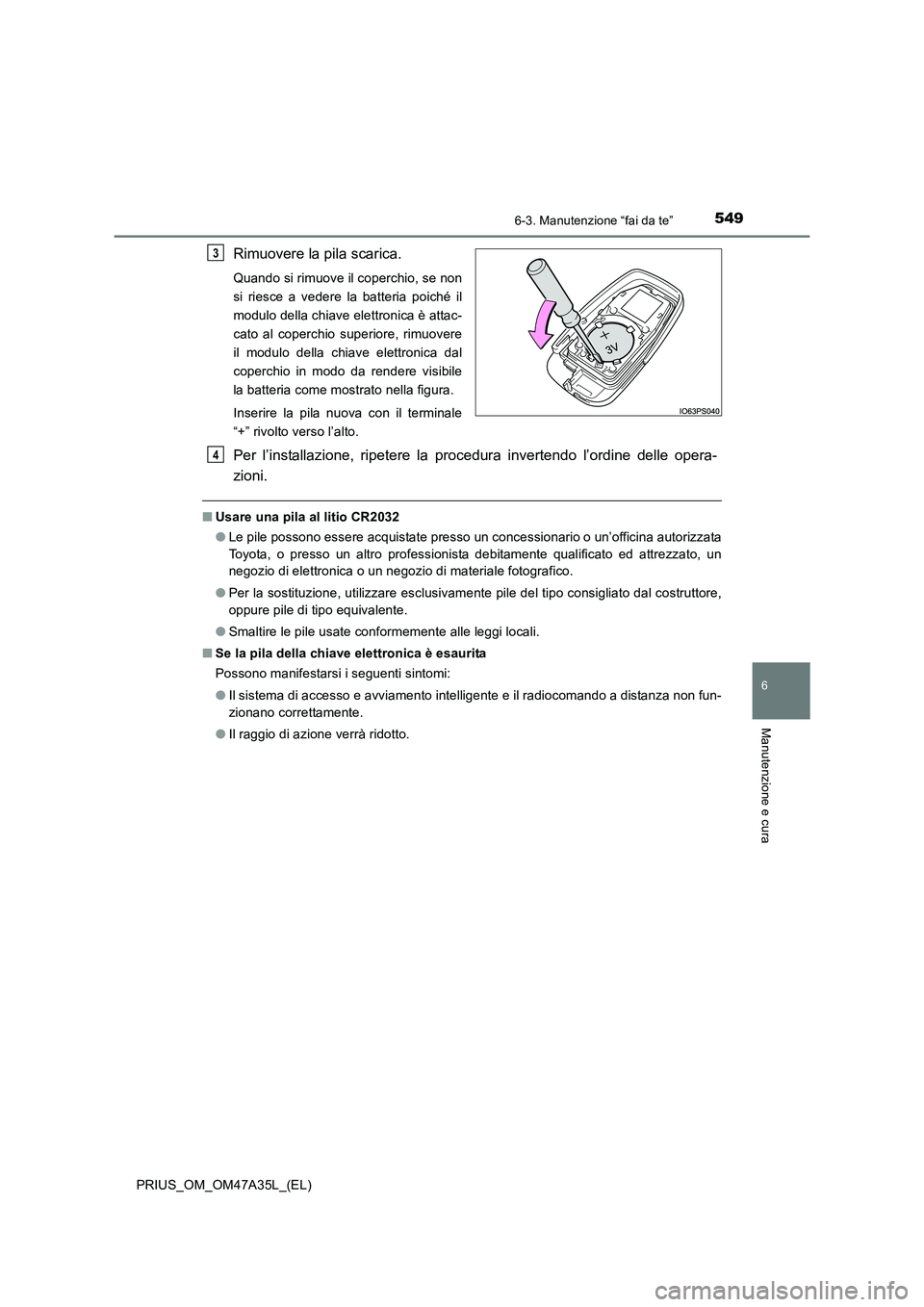

Rimuovere la pila scarica.
Quando si rimuove il coperchio, se non
si riesce a vedere la batteria poiché il
modulo della chiave elettronica è attac-
cato al coperchio superiore, rimuovere
il modulo della chiave elettronica dal
coperchio in modo da rendere visibile
la batteria come mostrato nella figura.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
■Usare una pila al litio CR2032
●Le pile possono essere acquistate presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato, un
negozio di elettronica o un negozio di materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure pile di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
■ Se la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
● Il raggio di azione verrà ridotto.
3
4

5506-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

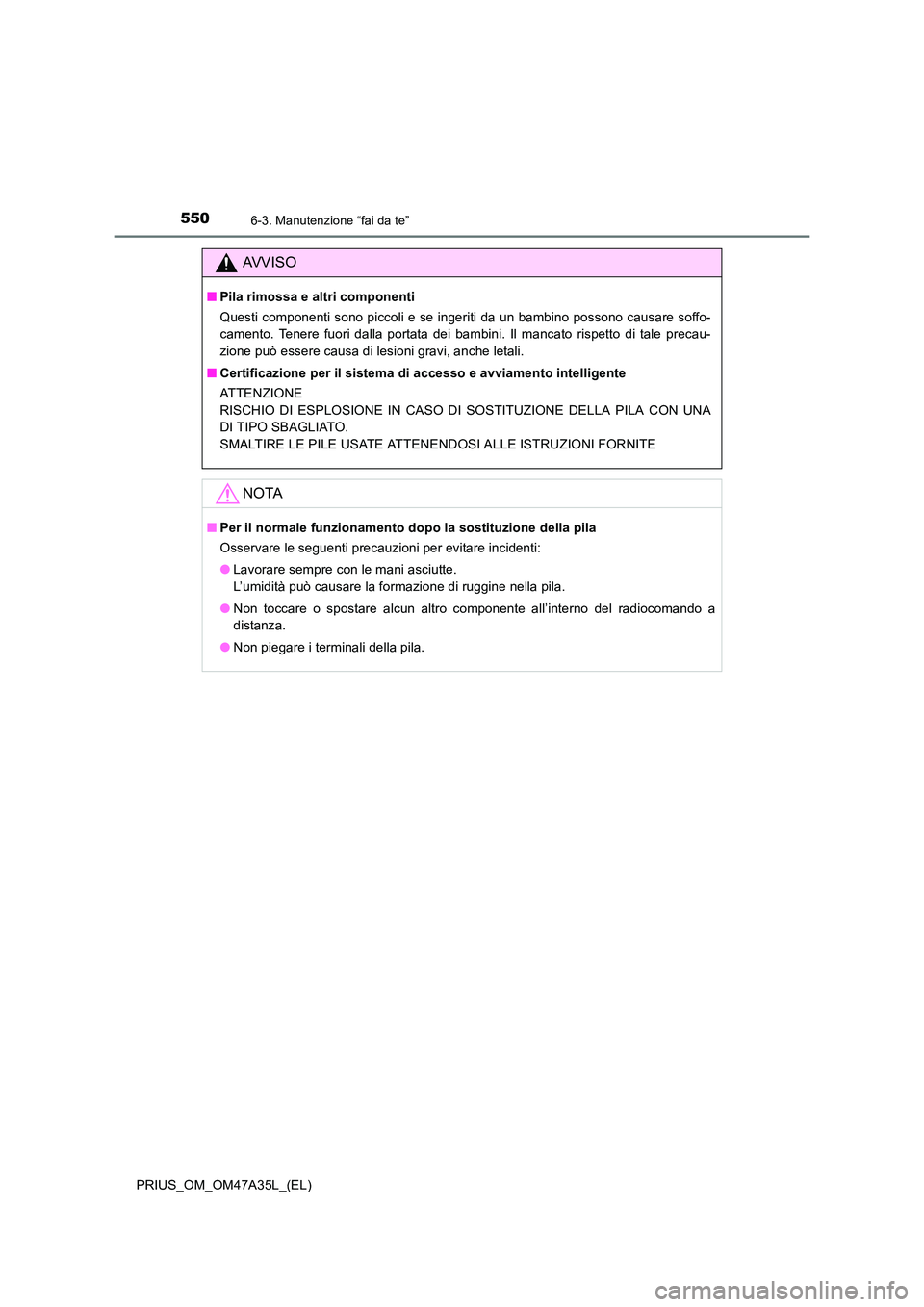

AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. Il mancato rispetto di tale precau-
zione può essere causa di lesioni gravi, anche letali.
■ Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO.
SMALTIRE LE PILE USATE ATTENENDOSI ALLE ISTRUZIONI FORNITE
NOTA
■Per il normale funzionamento do po la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.
