Page 401 of 708

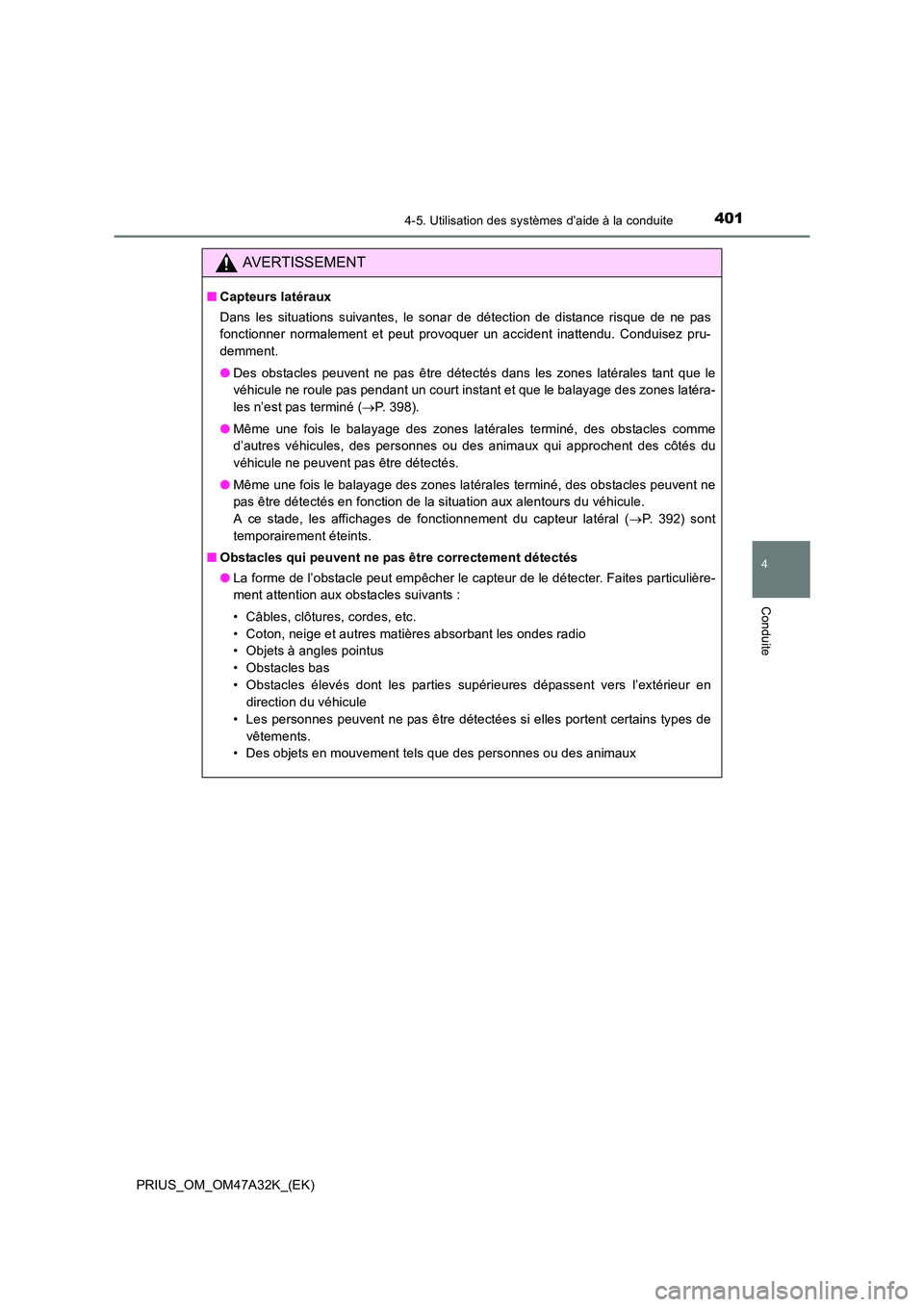

4014-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47A32K_(EK)
AVERTISSEMENT
■Capteurs latéraux
Dans les situations suivantes, le sonar de détection de distance risque de ne pas
fonctionner normalement et peut provoquer un accident inattendu. Conduisez pru-
demment.
●Des obstacles peuvent ne pas être détectés dans les zones latérales tant que le
véhicule ne roule pas pendant un court instant et que le balayage des zones latéra-
les n’est pas terminé ( →P. 398).
● Même une fois le balayage des zones latérales terminé, des obstacles comme
d’autres véhicules, des personnes ou des animaux qui approchent des côtés du
véhicule ne peuvent pas être détectés.
● Même une fois le balayage des zones latérales terminé, des obstacles peuvent ne
pas être détectés en fonction de la situation aux alentours du véhicule.
A ce stade, les affichages de fonctionnement du capteur latéral ( →P. 392) sont
temporairement éteints.
■ Obstacles qui peuvent ne pas être correctement détectés
●La forme de l’obstacle peut empêcher le capteur de le détecter. Faites particulière-
ment attention aux obstacles suivants :
• Câbles, clôtures, cordes, etc.
• Coton, neige et autres matières absorbant les ondes radio
• Objets à angles pointus
• Obstacles bas
• Obstacles élevés dont les parties supérieures dépassent vers l’extérieur en
direction du véhicule
• Les personnes peuvent ne pas être détectées si elles portent certains types de vêtements.
• Des objets en mouvement tels que des personnes ou des animaux
Page 402 of 708

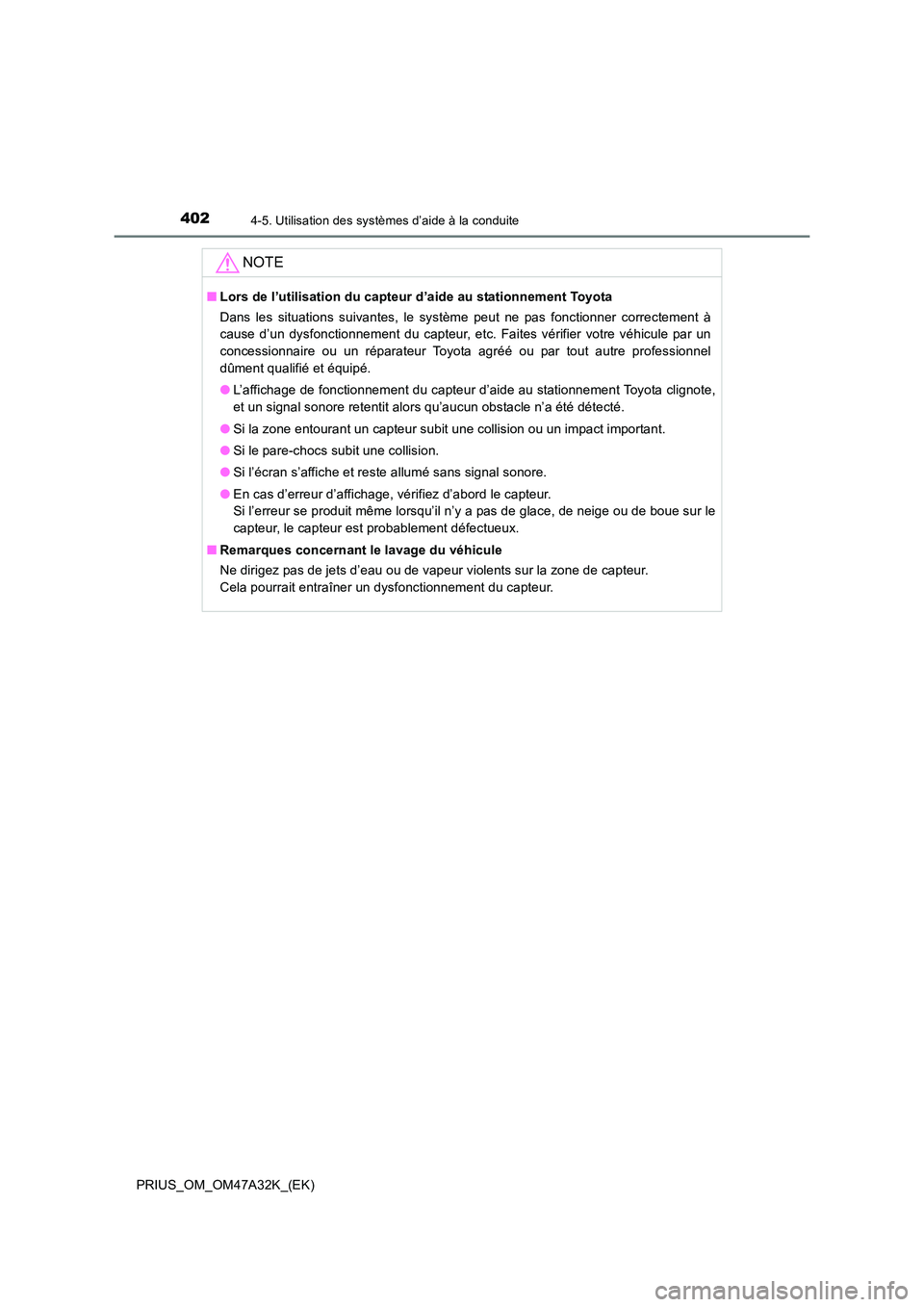

4024-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47A32K_(EK)
NOTE
■Lors de l’utilisation du capteur d’aide au stationnement Toyota
Dans les situations suivantes, le système peut ne pas fonctionner correctement à
cause d’un dysfonctionnement du capteur, etc. Faites vérifier votre véhicule par un
concessionnaire ou un réparateur Toyota agréé ou par tout autre professionnel
dûment qualifié et équipé.
●L’affichage de fonctionnement du capteur d’aide au stationnement Toyota clignote,
et un signal sonore retentit alors qu’aucun obstacle n’a été détecté.
● Si la zone entourant un capteur subit une collision ou un impact important.
● Si le pare-chocs subit une collision.
● Si l’écran s’affiche et reste allumé sans signal sonore.
● En cas d’erreur d’affichage, vérifiez d’abord le capteur.
Si l’erreur se produit même lorsqu’il n’y a pas de glace, de neige ou de boue sur le
capteur, le capteur est probablement défectueux.
■ Remarques concernant le lavage du véhicule
Ne dirigez pas de jets d’eau ou de vapeur violents sur la zone de capteur.
Cela pourrait entraîner un dysfonctionnement du capteur.
Page 403 of 708

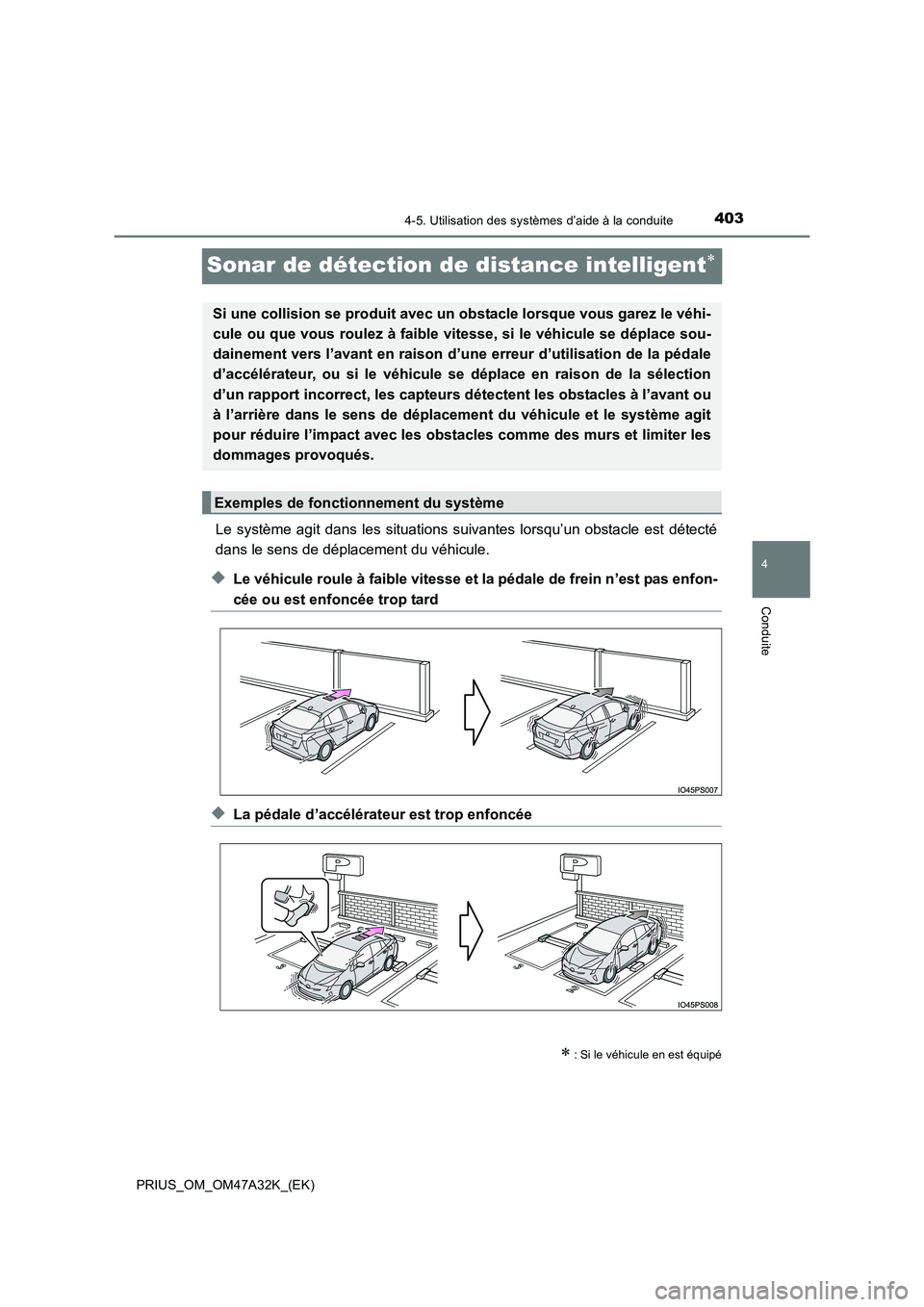

403
4
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
PRIUS_OM_OM47A32K_(EK)
Sonar de détection de distance intelligent∗
Le système agit dans les situations suivantes lorsqu’un obstacle est détecté
dans le sens de déplacement du véhicule.
◆Le véhicule roule à faible vitesse et la pédale de frein n’est pas enfon-
cée ou est enfoncée trop tard
◆La pédale d’accélérateur est trop enfoncée
∗ : Si le véhicule en est équipé
Si une collision se produit avec un obstacle lorsque vous garez le véhi-
cule ou que vous roulez à faible vitesse, si le véhicule se déplace sou-
dainement vers l’avant en raison d’une erreur d’utilisation de la pédale
d’accélérateur, ou si le véhicule se déplace en raison de la sélection
d’un rapport incorrect, les capteurs détectent les obstacles à l’avant ou
à l’arrière dans le sens de déplacement du véhicule et le système agit
pour réduire l’impact avec les obstacl es comme des murs et limiter les
dommages provoqués.
Exemples de fonctionnement du système
Page 404 of 708

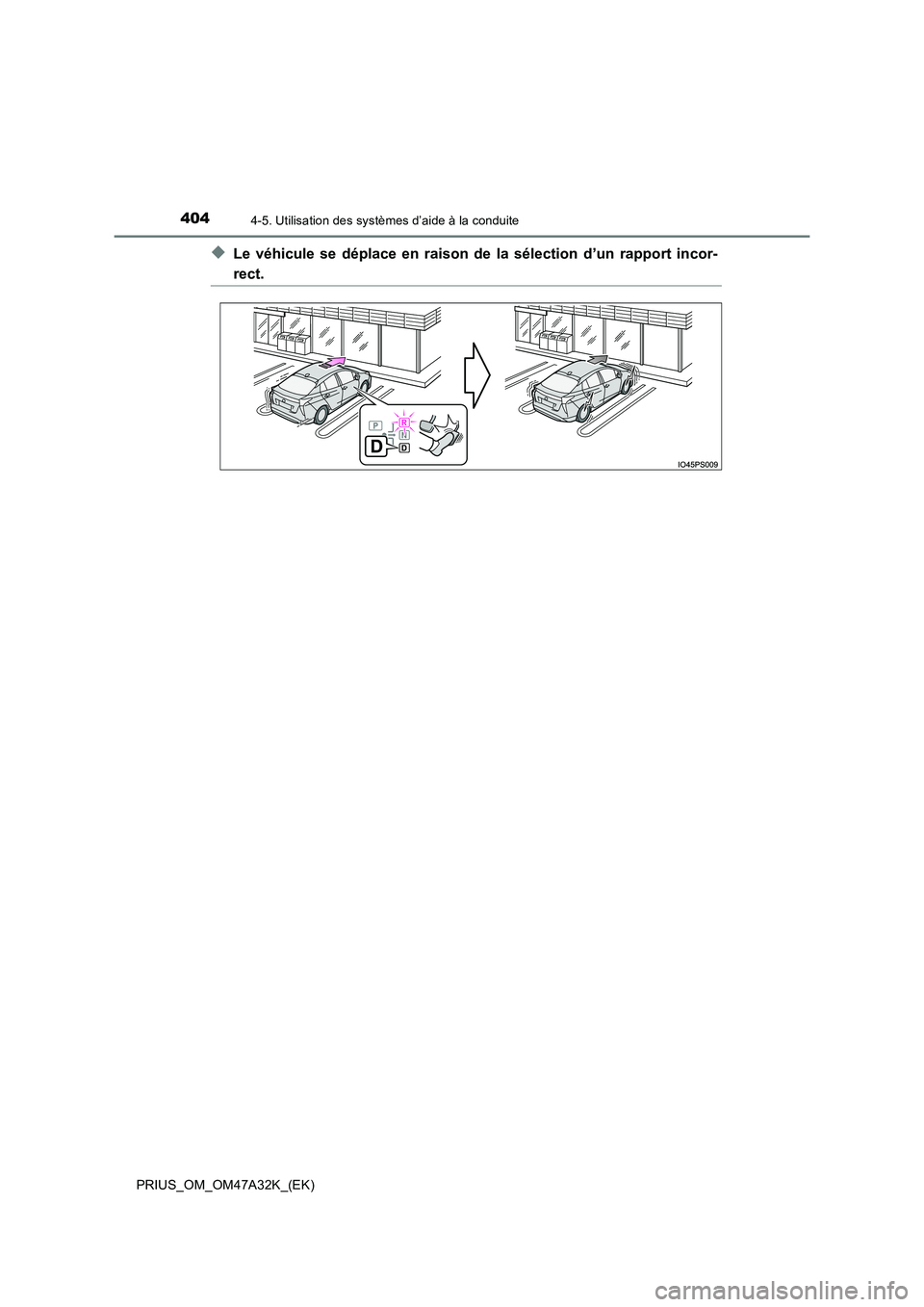

4044-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47A32K_(EK)
◆Le véhicule se déplace en raison de la sélection d’un rapport incor-
rect.
Page 405 of 708

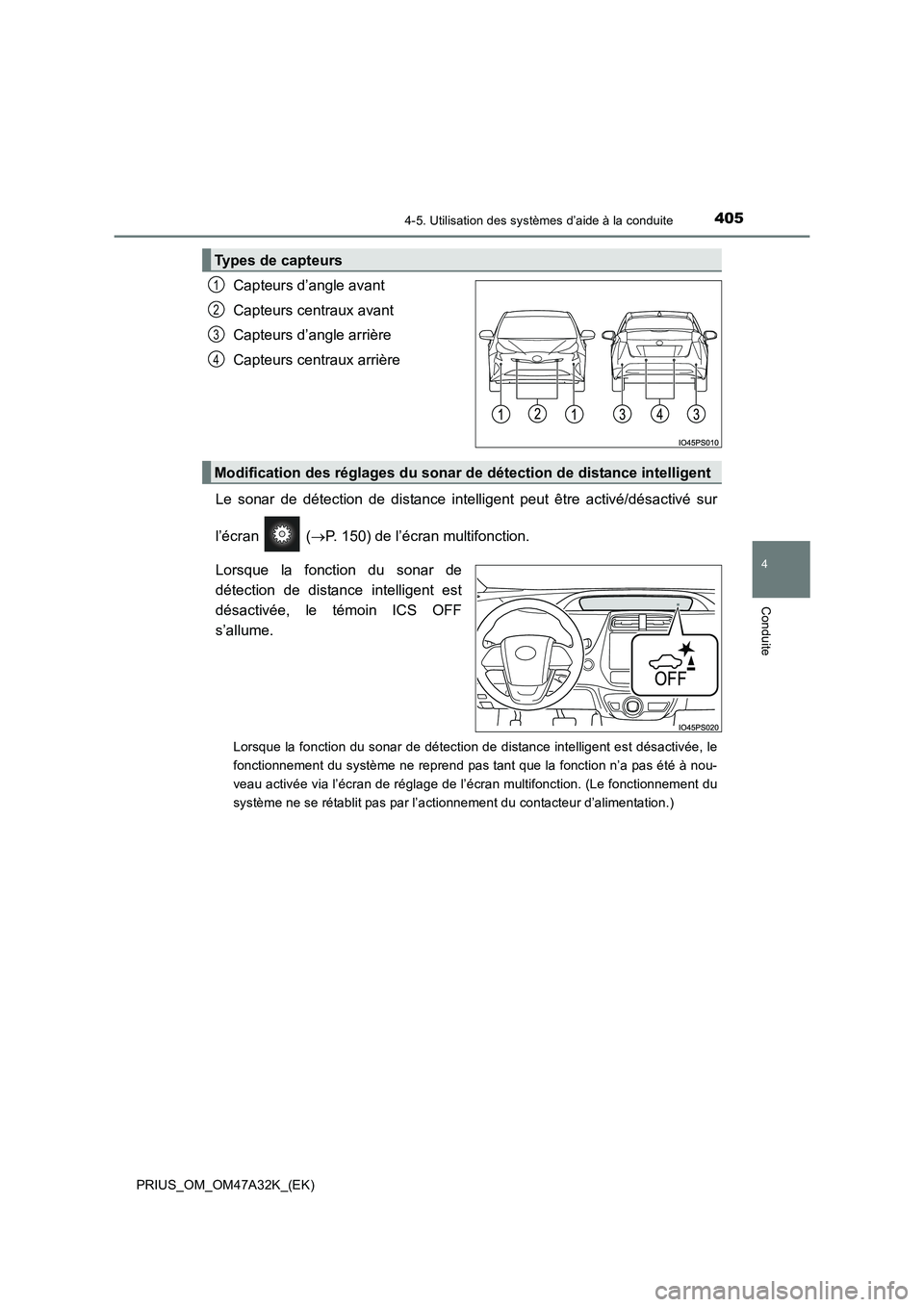

4054-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47A32K_(EK)
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
Le sonar de détection de distance intelligent peut être activé/désactivé sur
l’écran ( →P. 150) de l’écran multifonction.
Lorsque la fonction du sonar de
détection de distance intelligent est
désactivée, le témoin ICS OFF
s’allume.
Lorsque la fonction du sonar de détection de distance intelligent est désactivée, le
fonctionnement du système ne reprend pas tant que la fonction n’a pas été à nou-
veau activée via l’écran de réglage de l’écran multifonction. (Le fonctionnement du
système ne se rétablit pas par l’actionnement du contacteur d’alimentation.)
Types de capteurs
1
2
3
4
Modification des réglages du sonar de détection de distance intelligent
Page 406 of 708

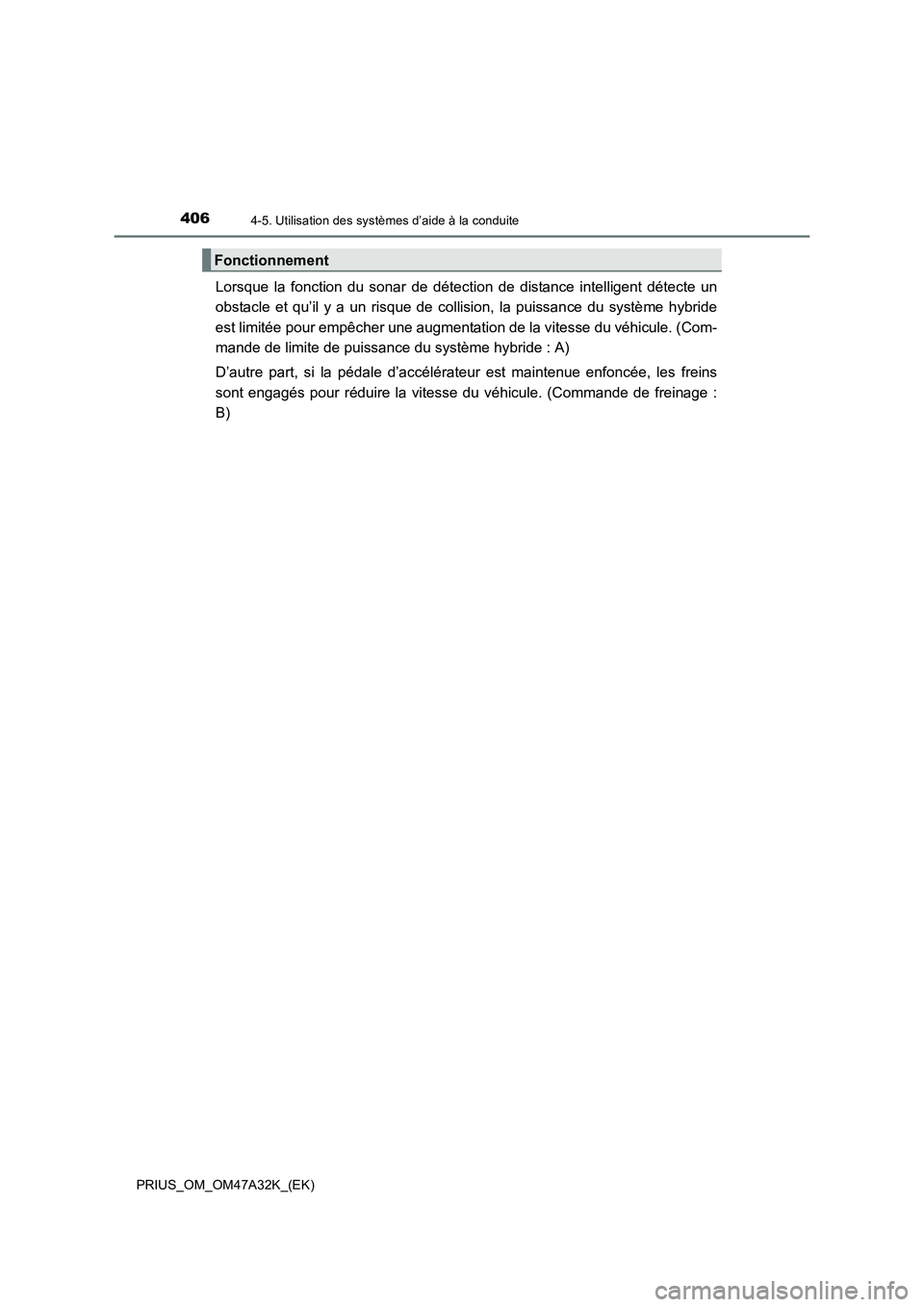

4064-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47A32K_(EK)
Lorsque la fonction du sonar de détection de distance intelligent détecte un
obstacle et qu’il y a un risque de collision, la puissance du système hybride
est limitée pour empêcher une augmentation de la vitesse du véhicule. (Com-
mande de limite de puissance du système hybride : A)
D’autre part, si la pédale d’accélérateur est maintenue enfoncée, les freins
sont engagés pour réduire la vitesse du véhicule. (Commande de freinage :
B)
Fonctionnement
Page 407 of 708

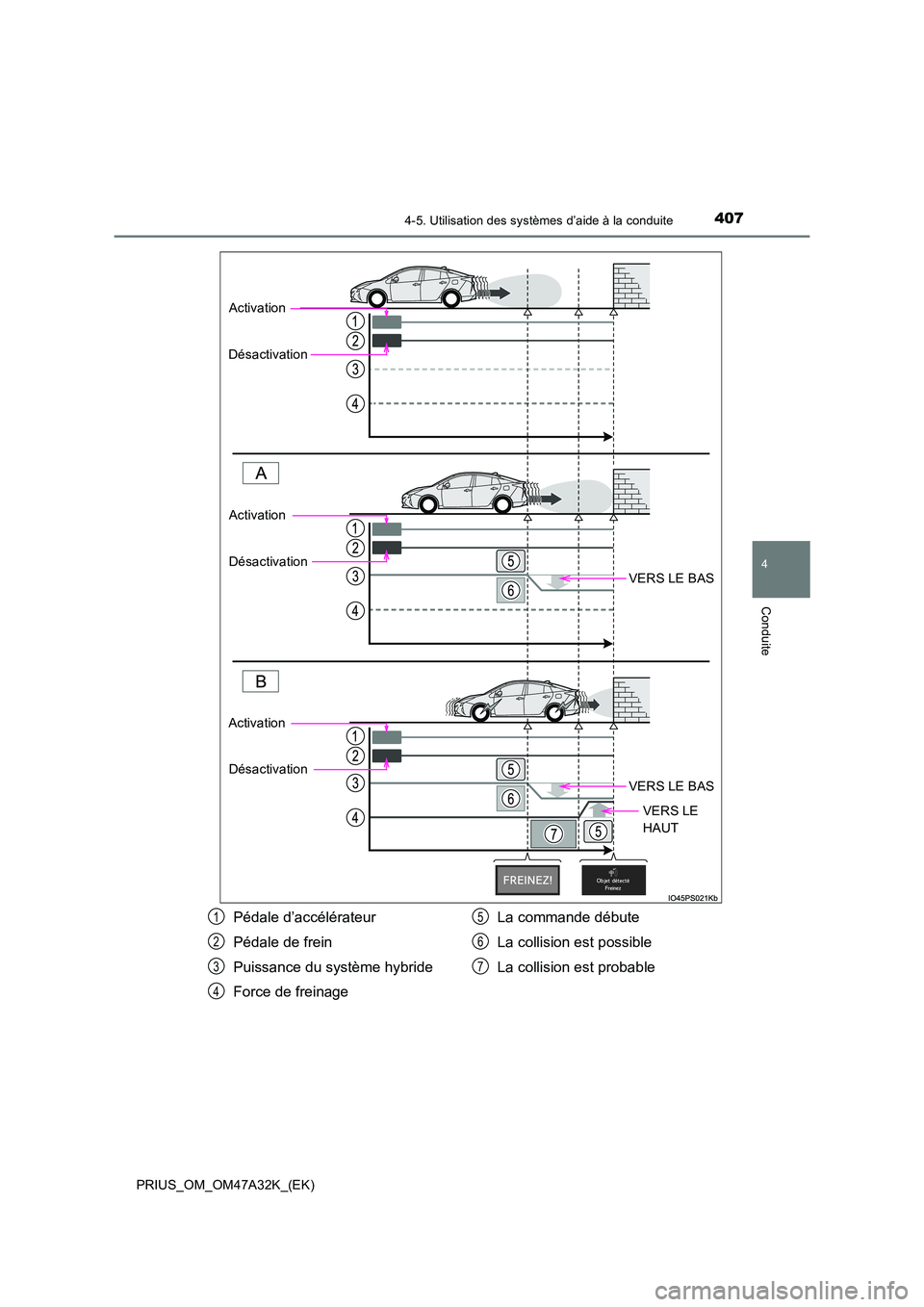

4074-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47A32K_(EK)
VERS LE BAS
VERS LE BAS
VERS LE
HAUT
Activation
Désactivation
Activation
Désactivation
Activation Désactivation
Pédale d’accélérateur
Pédale de frein
Puissance du système hybride
Force de freinage La commande débute
La collision est possible
La collision est probable1
2
3
4
5
6
7
Page 408 of 708

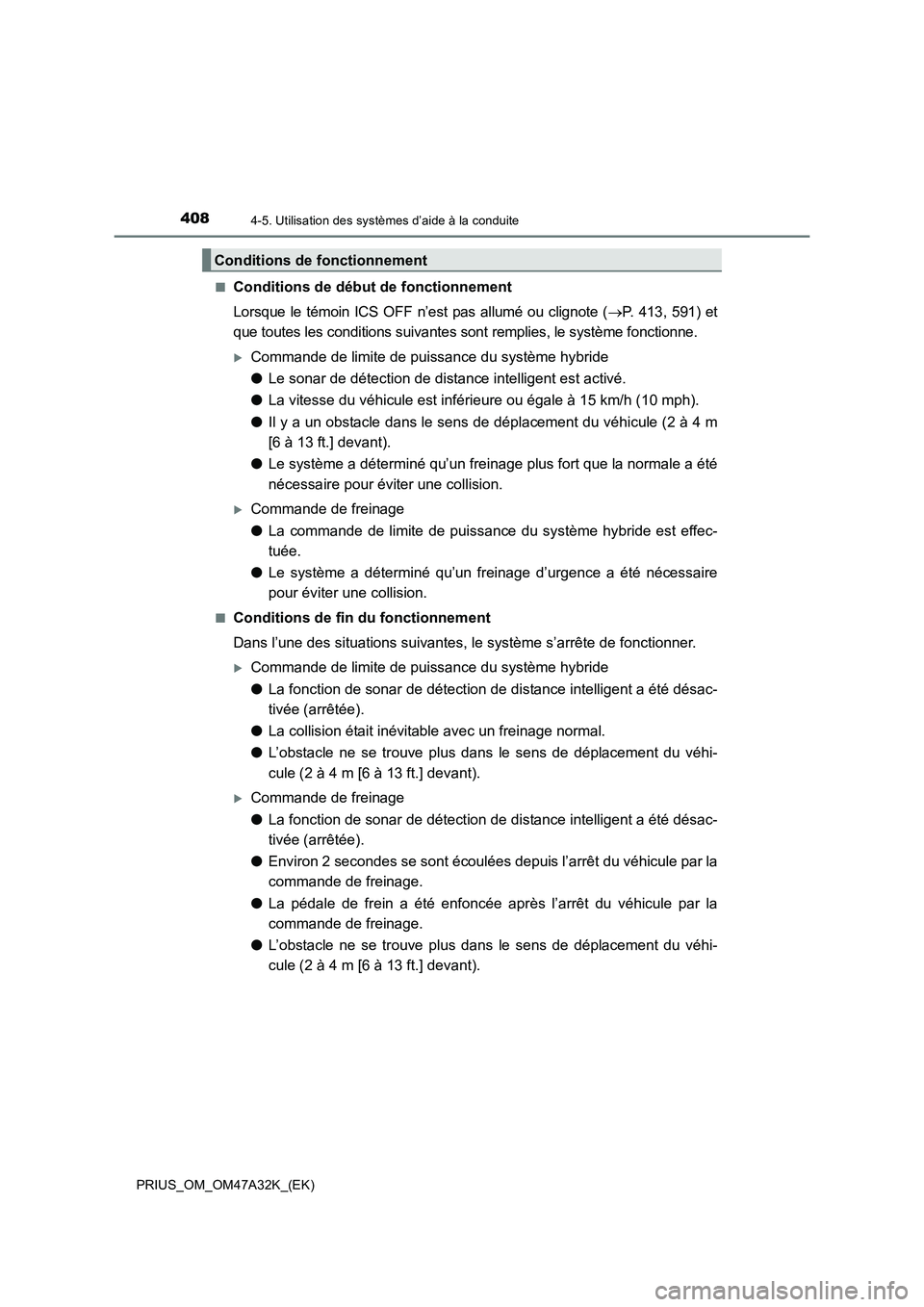

4084-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47A32K_(EK)■
Conditions de début de fonctionnement
Lorsque le témoin ICS OFF n’est pas allumé ou clignote (
→P. 413, 591) et
que toutes les conditions suivantes sont remplies, le système fonctionne.
XCommande de limite de puissance du système hybride
● Le sonar de détection de distance intelligent est activé.
● La vitesse du véhicule est inférieure ou égale à 15 km/h (10 mph).
● Il y a un obstacle dans le sens de déplacement du véhicule (2 à 4 m
[6 à 13 ft.] devant).
● Le système a déterminé qu’un freinage plus fort que la normale a été
nécessaire pour éviter une collision.
XCommande de freinage
●La commande de limite de puissance du système hybride est effec-
tuée.
● Le système a déterminé qu’un freinage d’urgence a été nécessaire
pour éviter une collision.
■Conditions de fin du fonctionnement
Dans l’une des situations suivantes, le système s’arrête de fonctionner.
XCommande de limite de puissance du système hybride
●La fonction de sonar de détection de distance intelligent a été désac-
tivée (arrêtée).
● La collision était inévit able avec un freinage normal.
● L’obstacle ne se trouve plus dans le sens de déplacement du véhi-
cule (2 à 4 m [6 à 13 ft.] devant).
XCommande de freinage
●La fonction de sonar de détection de distance intelligent a été désac-
tivée (arrêtée).
● Environ 2 secondes se sont écoulées depuis l’arrêt du véhicule par la
commande de freinage.
● La pédale de frein a été enfoncée après l’arrêt du véhicule par la
commande de freinage.
● L’obstacle ne se trouve plus dans le sens de déplacement du véhi-
cule (2 à 4 m [6 à 13 ft.] devant).
Conditions de fonctionnement
Page 409 of 708

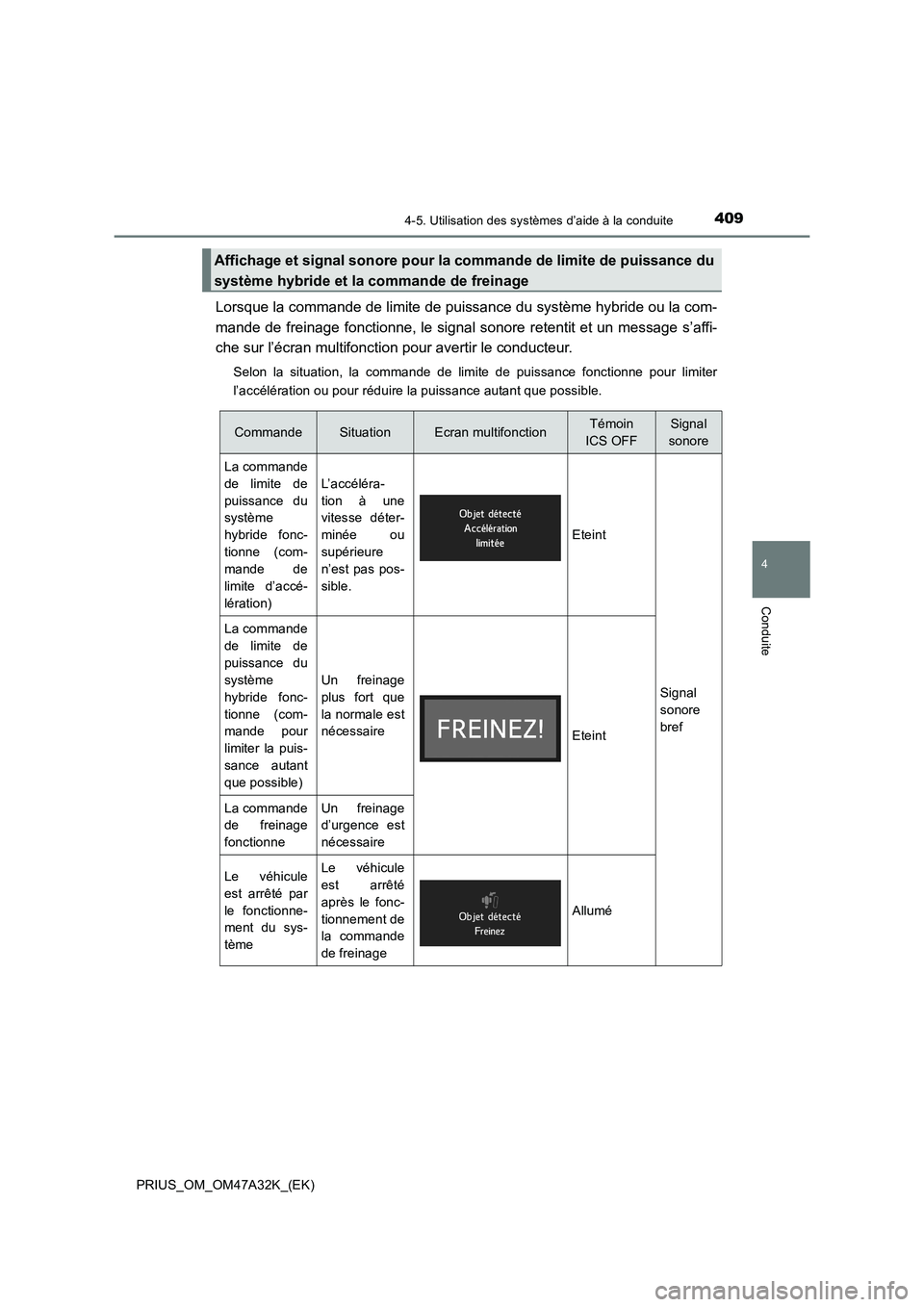

4094-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47A32K_(EK)
Lorsque la commande de limite de puissance du système hybride ou la com-
mande de freinage fonctionne, le signal sonore retentit et un message s’affi-
che sur l’écran multifonction pour avertir le conducteur.
Selon la situation, la commande de limite de puissance fonctionne pour limiter
l’accélération ou pour réduire la puissance autant que possible.
Affichage et signal sonore pour la commande de limite de puissance du
système hybride et la commande de freinage
CommandeSituationEcran multifonctionTémoin
ICS OFFSignal
sonore
La commande
de limite de
puissance du
système
hybride fonc-
tionne (com-
mande de
limite d’accé-
lération)
L’accéléra-
tion à une
vitesse déter-
minée ou
supérieure
n’est pas pos-
sible.
Eteint
Signal
sonore
bref
La commande
de limite de
puissance du
système
hybride fonc-
tionne (com-
mande pour
limiter la puis-
sance autant
que possible)
Un freinage
plus fort que
la normale est
nécessaire
Eteint
La commande
de freinage
fonctionneUn freinage
d’urgence est
nécessaire
Le véhicule
est arrêté par
le fonctionne-
ment du sys-
tèmeLe véhicule
est arrêté
après le fonc-
tionnement de
la commande
de freinage
Allumé
Page 410 of 708

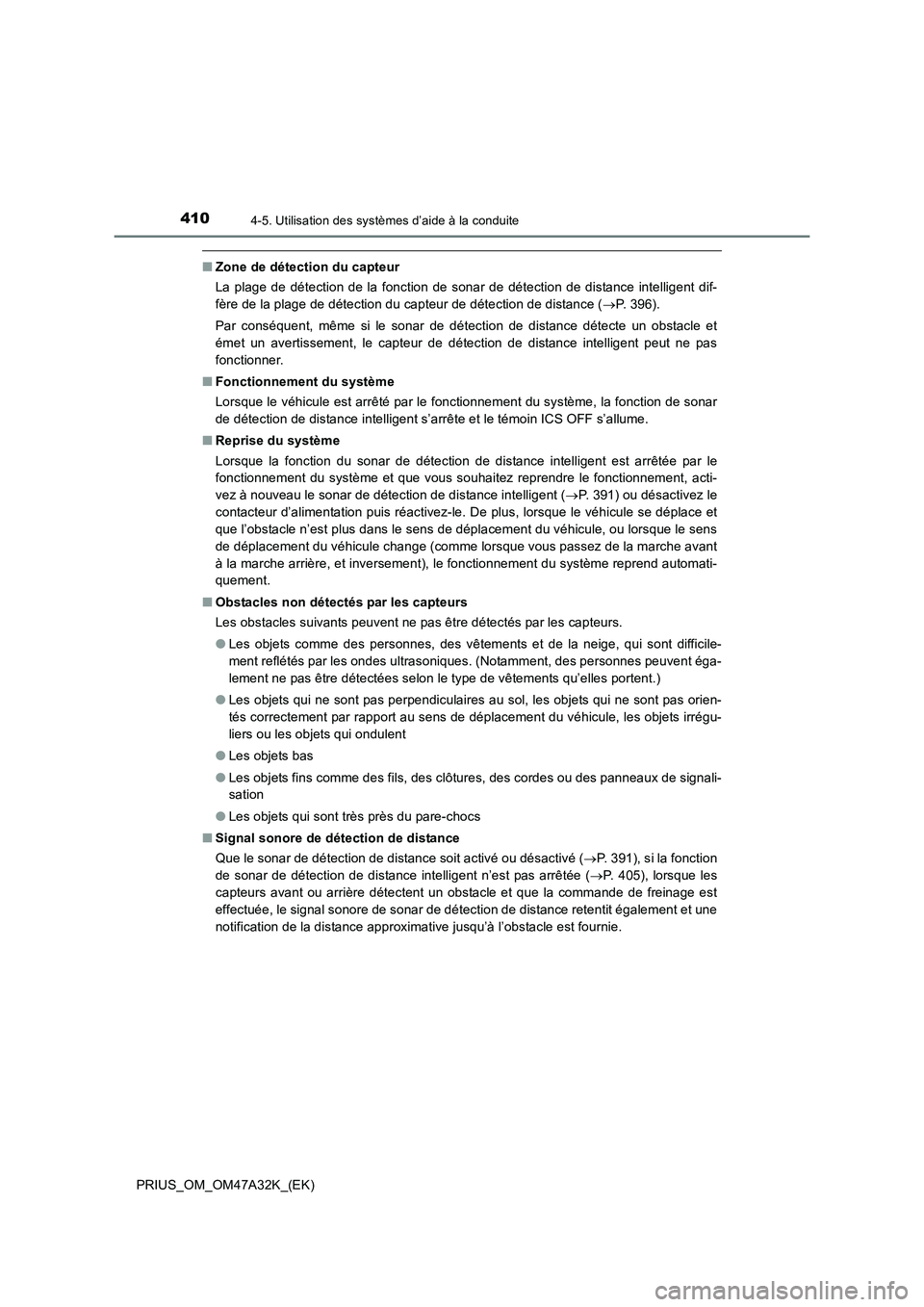

4104-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47A32K_(EK)
■Zone de détection du capteur
La plage de détection de la fonction de sonar de détection de distance intelligent dif-
fère de la plage de détection du capteur de détection de distance ( →P. 396).
Par conséquent, même si le sonar de détection de distance détecte un obstacle et
émet un avertissement, le capteur de détection de distance intelligent peut ne pas
fonctionner.
■ Fonctionnement du système
Lorsque le véhicule est arrêté par le fonctionnement du système, la fonction de sonar
de détection de distance intelligent s’arrête et le témoin ICS OFF s’allume.
■ Reprise du système
Lorsque la fonction du sonar de détection de distance intelligent est arrêtée par le
fonctionnement du système et que vous souhaitez reprendre le fonctionnement, acti-
vez à nouveau le sonar de détection de distance intelligent ( →P. 391) ou désactivez le
contacteur d’alimentation puis réactivez-le. De plus, lorsque le véhicule se déplace et
que l’obstacle n’est plus dans le sens de déplacement du véhicule, ou lorsque le sens
de déplacement du véhicule change (comme lorsque vous passez de la marche avant
à la marche arrière, et inversement), le fonctionnement du système reprend automati-
quement.
■ Obstacles non détectés par les capteurs
Les obstacles suivants peuvent ne pas être détectés par les capteurs.
●Les objets comme des personnes, des vêtements et de la neige, qui sont difficile-
ment reflétés par les ondes ultrasoniques. (Notamment, des personnes peuvent éga-
lement ne pas être détectées selon le type de vêtements qu’elles portent.)
● Les objets qui ne sont pas perpendiculaires au sol, les objets qui ne sont pas orien-
tés correctement par rapport au sens de déplacement du véhicule, les objets irrégu-
liers ou les objets qui ondulent
● Les objets bas
● Les objets fins comme des fils, des clôtures, des cordes ou des panneaux de signali-
sation
● Les objets qui sont très près du pare-chocs
■ Signal sonore de détection de distance
Que le sonar de détection de distance soit activé ou désactivé ( →P. 391), si la fonction
de sonar de détection de distance intelligent n’est pas arrêtée ( →P. 405), lorsque les
capteurs avant ou arrière détectent un obstacle et que la commande de freinage est
effectuée, le signal sonore de sonar de détection de distance retentit également et une
notification de la distance approximative jusqu’à l’obstacle est fournie.
