TOYOTA PRIUS 2016 Omistajan Käsikirja (in Finnish)

6117-2. Toimenpiteet häiriön sattuessa
OM47A31FI
7
Häiriön sattuessa

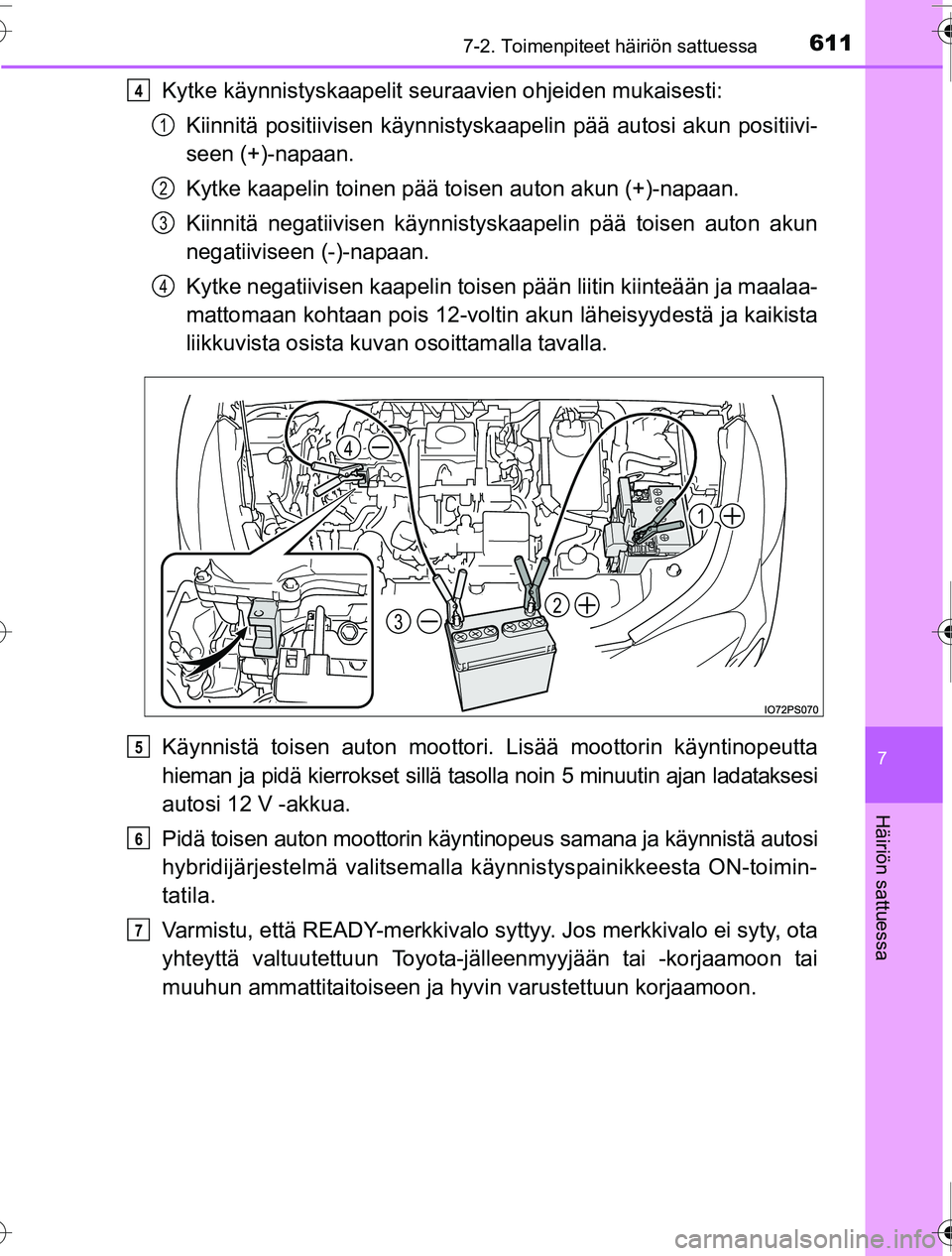

Kytke käynnistyskaapelit seuraavien ohjeiden mukaisesti:
Kiinnitä positiivisen kä ynnistyskaapelin pää autosi akun positiivi-
seen (+)-napaan.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistys kaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen kaapelin toisen pään liitin kiinteään ja maalaa-
mattomaan kohtaan pois 12-voltin akun läheisyydestä ja kaikista
liikkuvista osista kuvan osoittamalla tavalla.
Käynnistä toisen auton moottori. Lisää moottorin käyntinopeutta
hieman ja pidä kierrokset sillä tasolla noin 5 minuutin ajan ladataksesi
autosi 12 V -akkua.
Pidä toisen auton moottorin käyntinopeus samana ja käynnistä autosi
hybridijärjestelmä valitsemalla käynnistyspainikkeesta ON-toimin-
tatila.
Varmistu, että READY-merkkivalo syttyy. Jos merkkivalo ei syty, ota
yhteyttä valtuutettuun Toyota-jä lleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.4
1
2
3
4
32
4
1
5
6
7
OM47A31FI.book Page 611 Friday, July 22, 2016 3:46 PM

6127-2. Toimenpiteet häiriön sattuessa
OM47A31FI

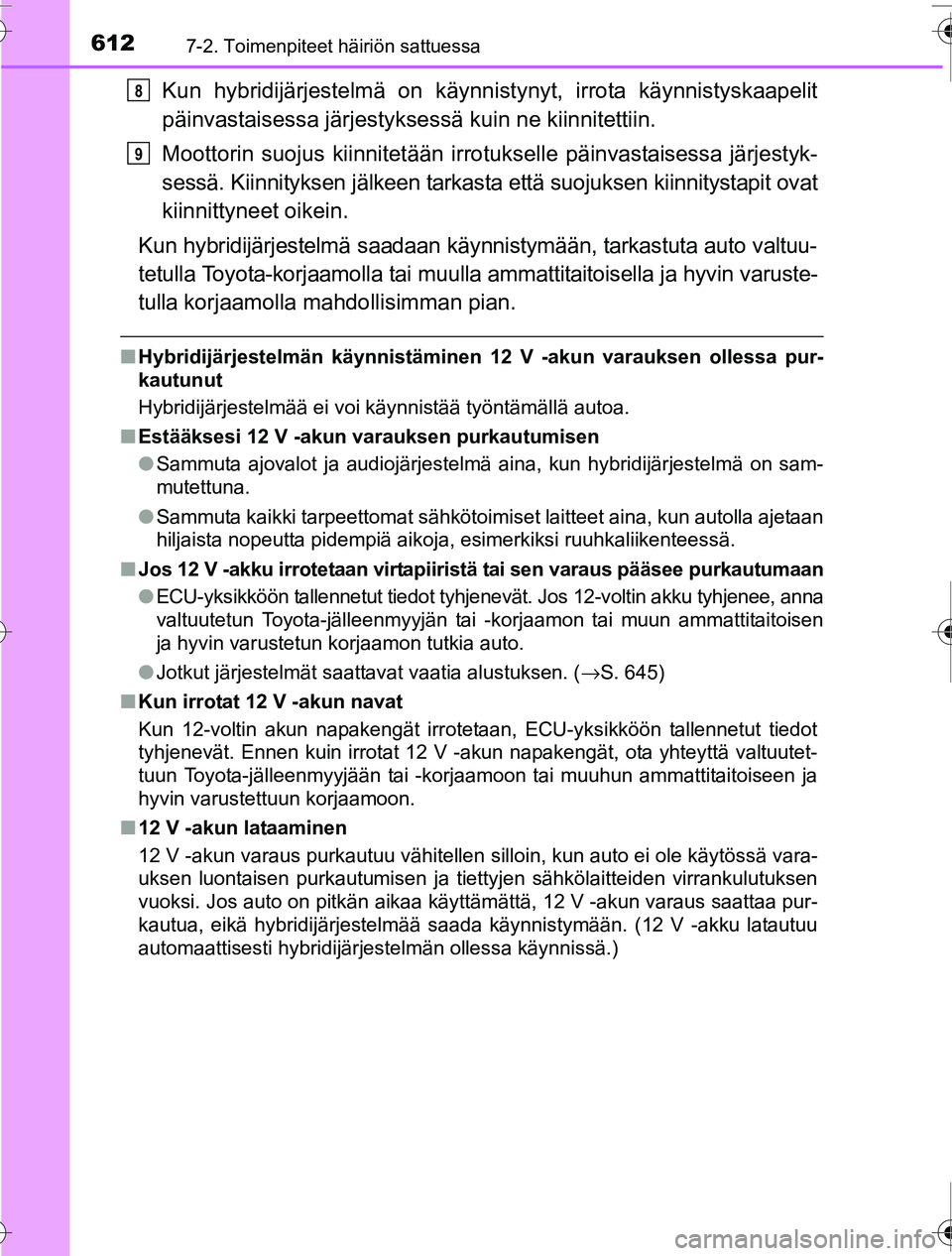

Kun hybridijärjestelmä on käynnistynyt, irrota käynnistyskaapelit
päinvastaisessa järjestykses sä kuin ne kiinnitettiin.
Moottorin suojus kiinnitetään irro tukselle päinvastaisessa järjestyk-
sessä. Kiinnityksen jälkeen tarkasta että suojuksen kiinnitystapit ovat
kiinnittyneet oikein.
Kun hybridijärjestelmä saadaan käynnistymään, tarkastuta auto valtuu-
tetulla Toyota-korjaamolla tai muulla ammattitaitoisella ja hyvin varuste-
tulla korjaamolla mahdollisimman pian.
■ Hybridijärjestelmän käynnistäminen 12 V -akun varauksen ollessa pur-
kautunut
Hybridijärjestelmää ei voi käynnistää työntämä\
llä autoa.
■ Estääksesi 12 V -akun varauksen purkautumisen
●Sammuta ajovalot ja audiojärjestelmä aina, kun hybridijärjestelmä \
on sam-
mutettuna.
● Sammuta kaikki tarpeettomat sähkötoimiset laitteet aina, kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
■ Jos 12 V -akku irrotetaan virtapiiristä tai sen varaus pääsee purkautumaan
●ECU-yksikköön tallennetut tiedot tyhjenevät. Jos 12-voltin akku tyhjenee, anna
valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun korjaamon tutkia auto.
● Jotkut järjestelmät saattavat vaatia alustuksen. ( →S. 645)
■ Kun irrotat 12 V -akun navat
Kun 12-voltin akun napakengät irrotetaan, ECU-yksikköön tallennetut tiedot
tyhjenevät. Ennen kuin irrotat 12 V -akun napakengät, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
■ 12 V -akun lataaminen
12 V -akun varaus purkautuu vähitellen silloin, kun auto ei ole käytössä vara-
uksen luontaisen purkautumisen ja tiettyjen sähkölaitteiden virrankulutuksen
vuoksi. Jos auto on pitkän aikaa käyttämättä, 12 V -akun varaus saattaa pur-
kautua, eikä hybridijärjestelmää saada käynnistymään. (12 V -akku latautuu
automaattisesti hybridijärjestelmän ollessa käynnissä.)
8
9
OM47A31FI.book Page 612 Friday, July 22, 2016 3:46 PM

6137-2. Toimenpiteet häiriön sattuessa
OM47A31FI
7
Häiriön sattuessa

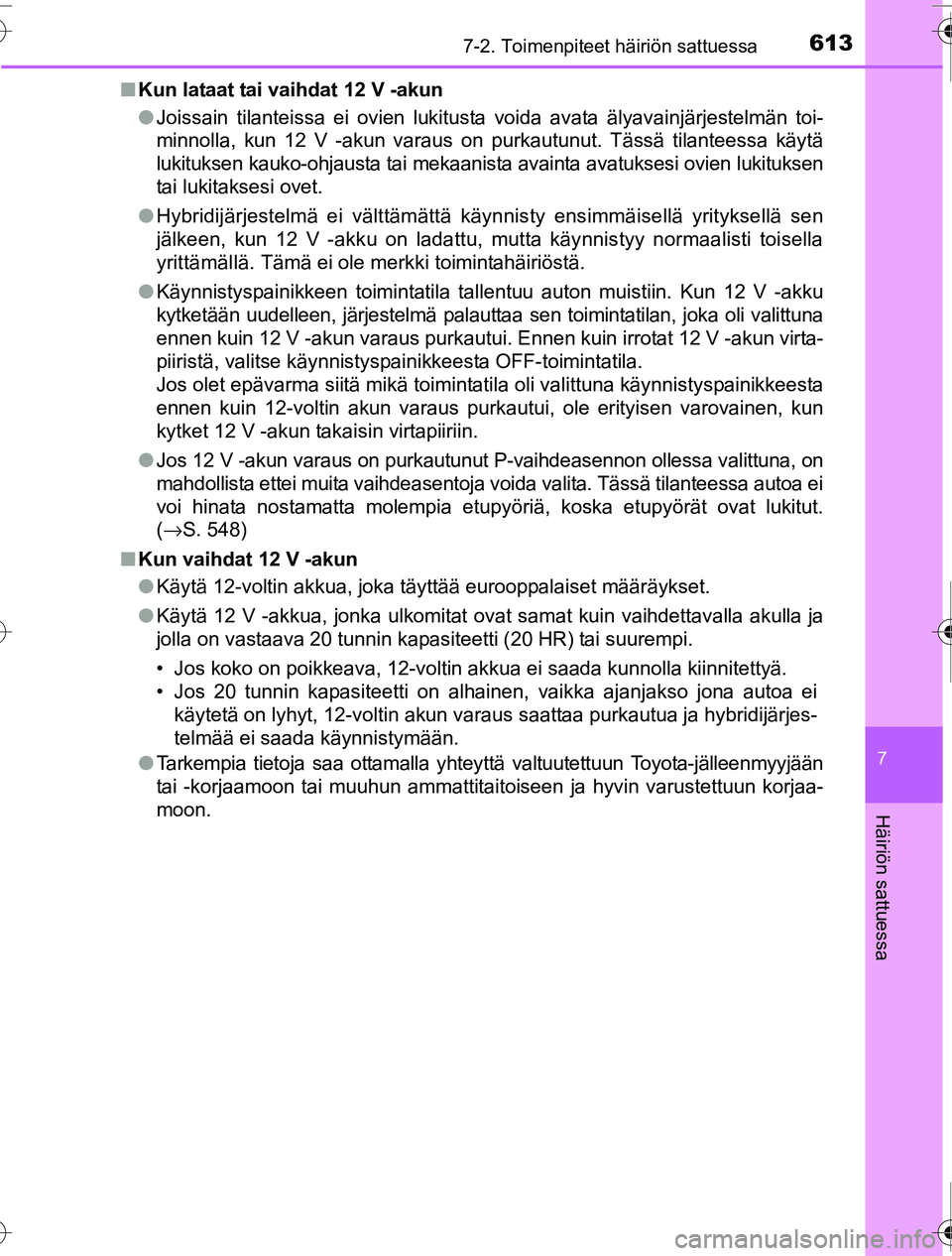

■Kun lataat tai vaihdat 12 V -akun
●Joissain tilanteissa ei ovien lukitusta voida avata älyavainjärjestelmän toi-
minnolla, kun 12 V -akun varaus on purkautunut. Tässä tilanteessa käytä
lukituksen kauko-ohjausta tai mekaanista avainta avatuksesi ovien lukituksen
tai lukitaksesi ovet.
● Hybridijärjestelmä ei välttämättä käynnisty ensimmäisellä yrityksellä sen
jälkeen, kun 12 V -akku on ladattu, mutta käynnistyy normaalisti toisella
yrittämällä. Tämä ei ole merkki toimintahäiriöstä.
● Käynnistyspainikkeen toimintatila tallentuu auton muistiin. Kun 12 V -akku
kytketään uudelleen, järjestelmä palautta a sen toimintatilan, joka oli valittuna
ennen kuin 12 V -akun varaus purkautui. Ennen kuin irrotat 12 V -akun virta-
piiristä, valitse käynnistyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä mikä toimintatila oli valittuna käynnistyspainikkeesta
ennen kuin 12-voltin akun varaus purkautui, ole erityisen varovainen, kun
kytket 12 V -akun takaisin virtapiiriin.
● Jos 12 V -akun varaus on purkautunut P-vaihdeasennon ollessa valittuna, on
mahdollista ettei muita vaihdeasentoja voida valita. Tässä tilanteessa autoa ei
voi hinata nostamatta molempia etupyöriä, koska etupyörät ovat lukitut.
(→S. 548)
■ Kun vaihdat 12 V -akun
●Käytä 12-voltin akkua, joka täyttää eurooppalaiset määräykset.
● Käytä 12 V -akkua, jonka ulkomitat ovat samat kuin vaihdettavalla akulla ja
jolla on vastaava 20 tunnin kapasi teetti (20 HR) tai suurempi.
• Jos koko on poikkeava, 12-voltin akkua ei saada kunnolla kiinnitettyä.
• Jos 20 tunnin kapasiteetti on alhainen, vaikka ajanjakso jona autoa ei käytetä on lyhyt, 12-voltin akun varaus saattaa purkautua ja hybridijärjes-
telmää ei saada käynnistymään.
● Tarkempia tietoja saa ottamalla yhteyttä valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaa-
moon.
OM47A31FI.book Page 613 Friday, July 22, 2016 3:46 PM

6147-2. Toimenpiteet häiriön sattuessa
OM47A31FI

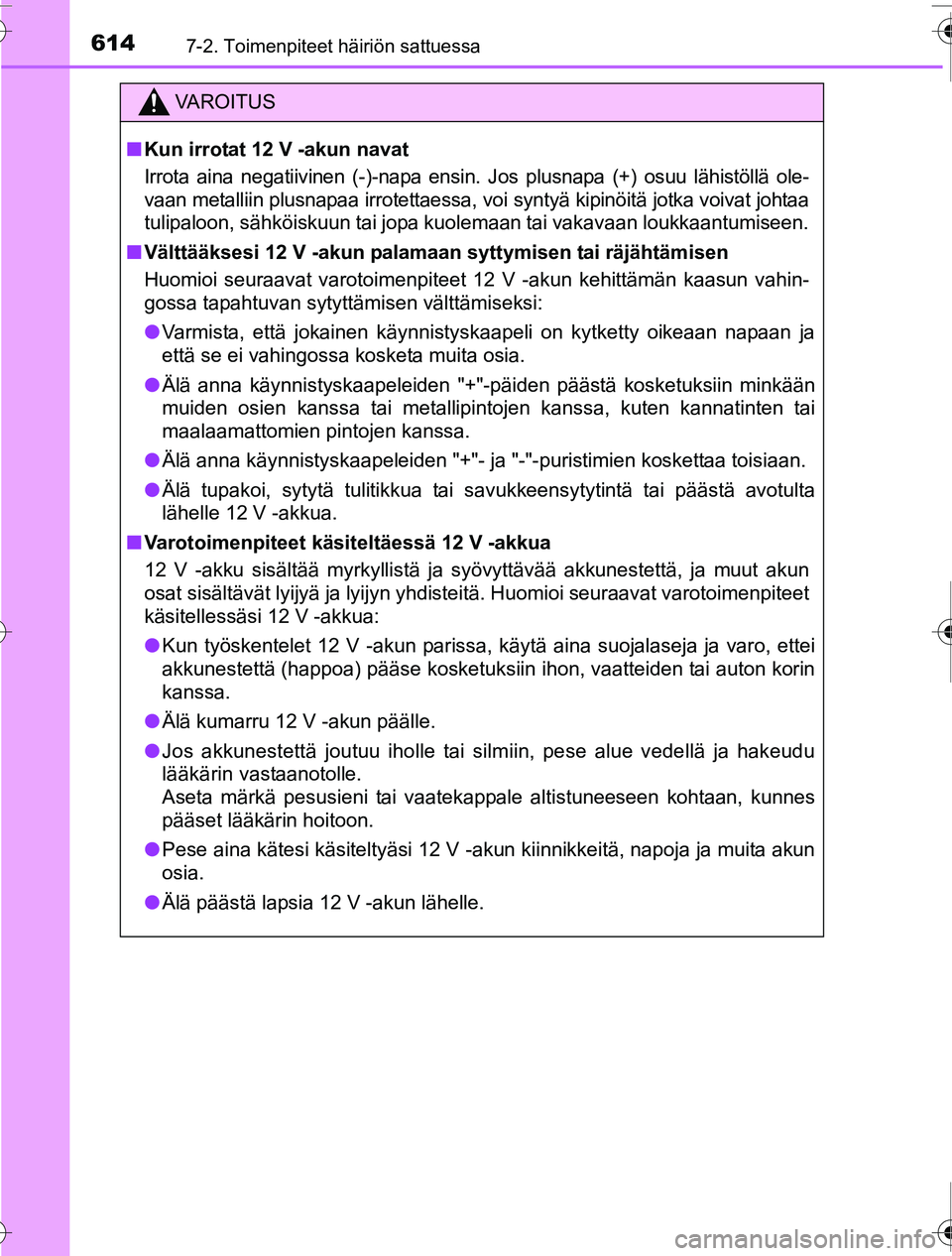

VAROITUS
■Kun irrotat 12 V -akun navat
Irrota aina negatiivinen (-)-napa ensin. Jos plusnapa (+) osuu lähistöllä ole-
vaan metalliin plusnapaa irrotettaessa, voi syntyä kipinöitä jotka voivat johtaa
tulipaloon, sähköiskuun tai jopa kuolemaan tai vakavaan loukkaantumiseen.
■ Välttääksesi 12 V -akun palamaan syttymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet 12 V -akun kehittämän kaasun vahin-
gossa tapahtuvan sytyttämisen välttämiseksi:
● Varmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
● Älä anna käynnistyskaapeleiden "+"-päiden päästä kosketuksiin minkään
muiden osien kanssa tai metallipintojen kanssa, kuten kannatinten tai
maalaamattomien pintojen kanssa.
● Älä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
● Älä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta
lähelle 12 V -akkua.
■ Varotoimenpiteet käsiteltäessä 12 V -akkua
12 V -akku sisältää myrkyllistä ja syövyttävää akkunestettä, ja muut akun
osat sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi 12 V -akkua:
● Kun työskentelet 12 V -akun parissa, käytä aina suojalaseja ja varo, ettei
akkunestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
● Älä kumarru 12 V -akun päälle.
● Jos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu
lääkärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
● Pese aina kätesi käsiteltyäsi 12 V -akun kiinnikkeitä, napoja ja muita akun
osia.
● Älä päästä lapsia 12 V -akun lähelle.
OM47A31FI.book Page 614 Friday, July 22, 2016 3:46 PM

6157-2. Toimenpiteet häiriön sattuessa
OM47A31FI
7
Häiriön sattuessa

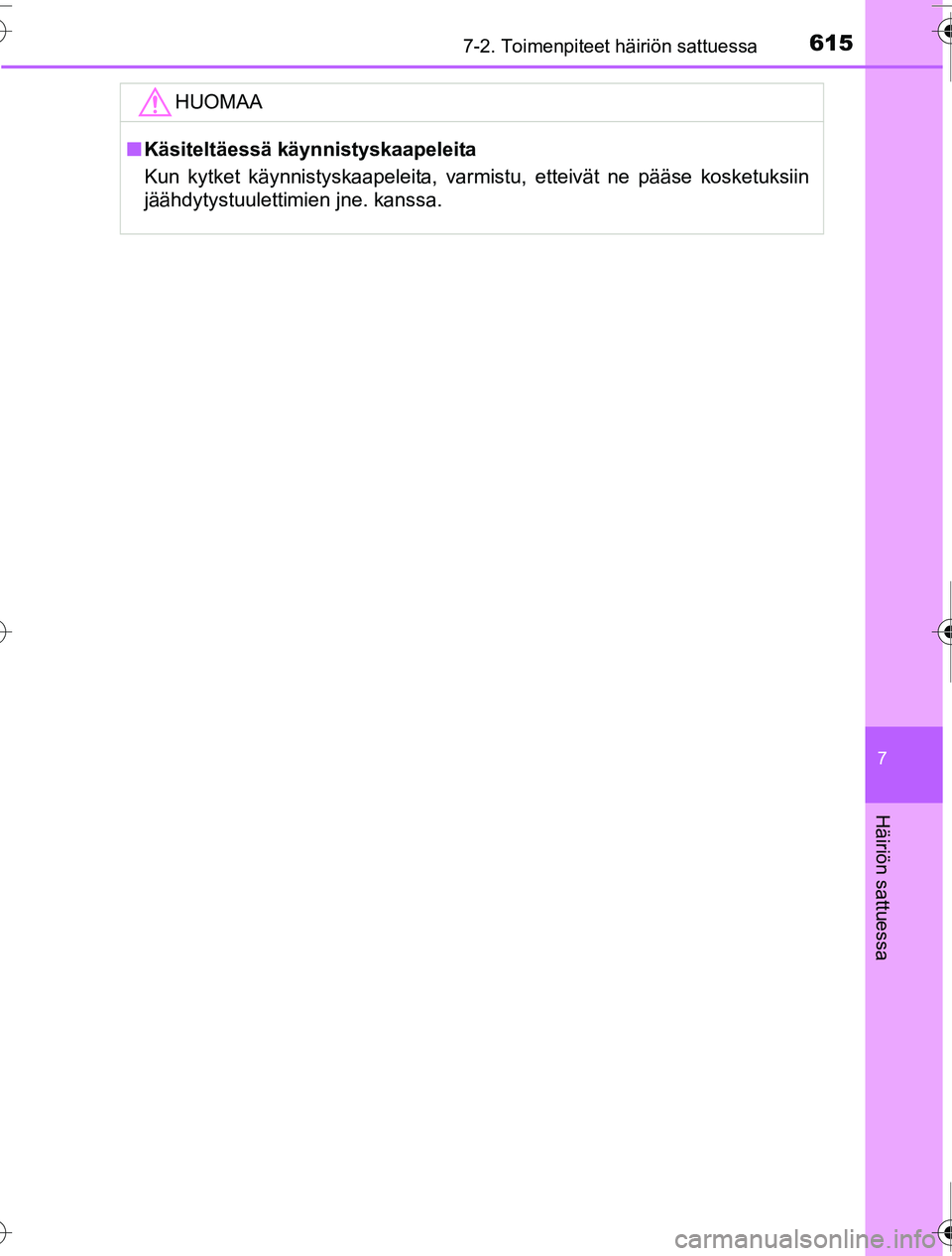

HUOMAA
■Käsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimien jne. kanssa.
OM47A31FI.book Page 615 Friday, July 22, 2016 3:46 PM

6167-2. Toimenpiteet häiriön sattuessa
OM47A31FI

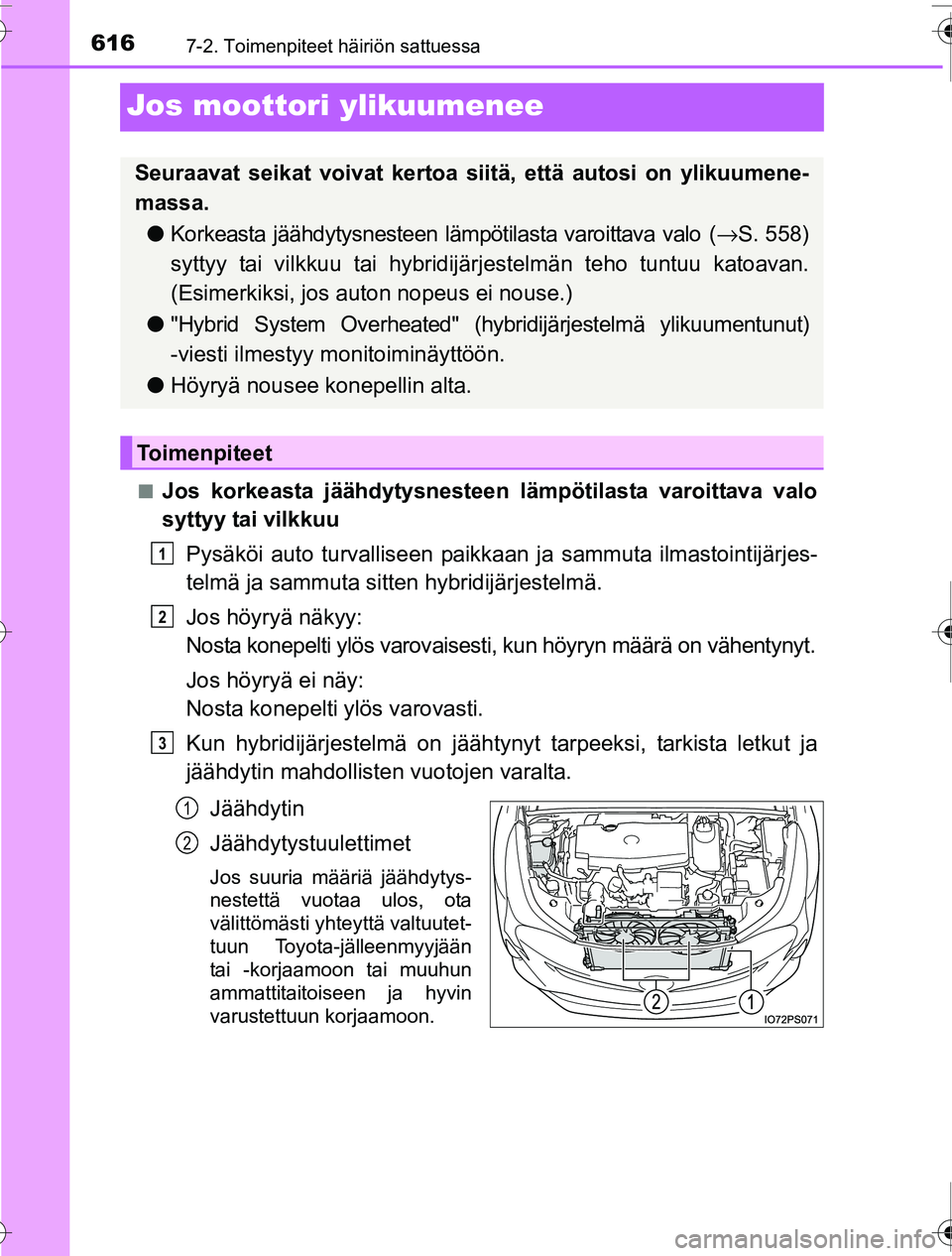

Jos moottori ylikuumenee
■Jos korkeasta jäähdytysnesteen lämpötilasta varoittava valo
syttyy tai vilkkuuPysäköi auto turvalliseen paikkaan ja sammuta ilmastointijärjes-
telmä ja sammuta sitten hybridijärjestelmä.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähentynyt.
Jos höyryä ei näy:
Nosta konepelti ylös varovasti.
Kun hybridijärjestelmä on jäähtyny t tarpeeksi, tarkista letkut ja
jäähdytin mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota
välittömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Seuraavat seikat voivat kertoa siitä, että autosi on ylikuumene-
massa.● Korkeasta jäähdytysnesteen lämpötilasta varoittava valo ( →S. 558)
syttyy tai vilkkuu tai hybridijär jestelmän teho tuntuu katoavan.
(Esimerkiksi, jos auton nopeus ei nouse.)
● "Hybrid System Overheated" (hybridijärjestelmä ylikuumentunut)
-viesti ilmestyy m onitoiminäyttöön.
● Höyryä nousee konepellin alta.
To i m e n p i t e e t
1
2
3
1
2
OM47A31FI.book Page 616 Friday, July 22, 2016 3:46 PM

6177-2. Toimenpiteet häiriön sattuessa
OM47A31FI
7
Häiriön sattuessa

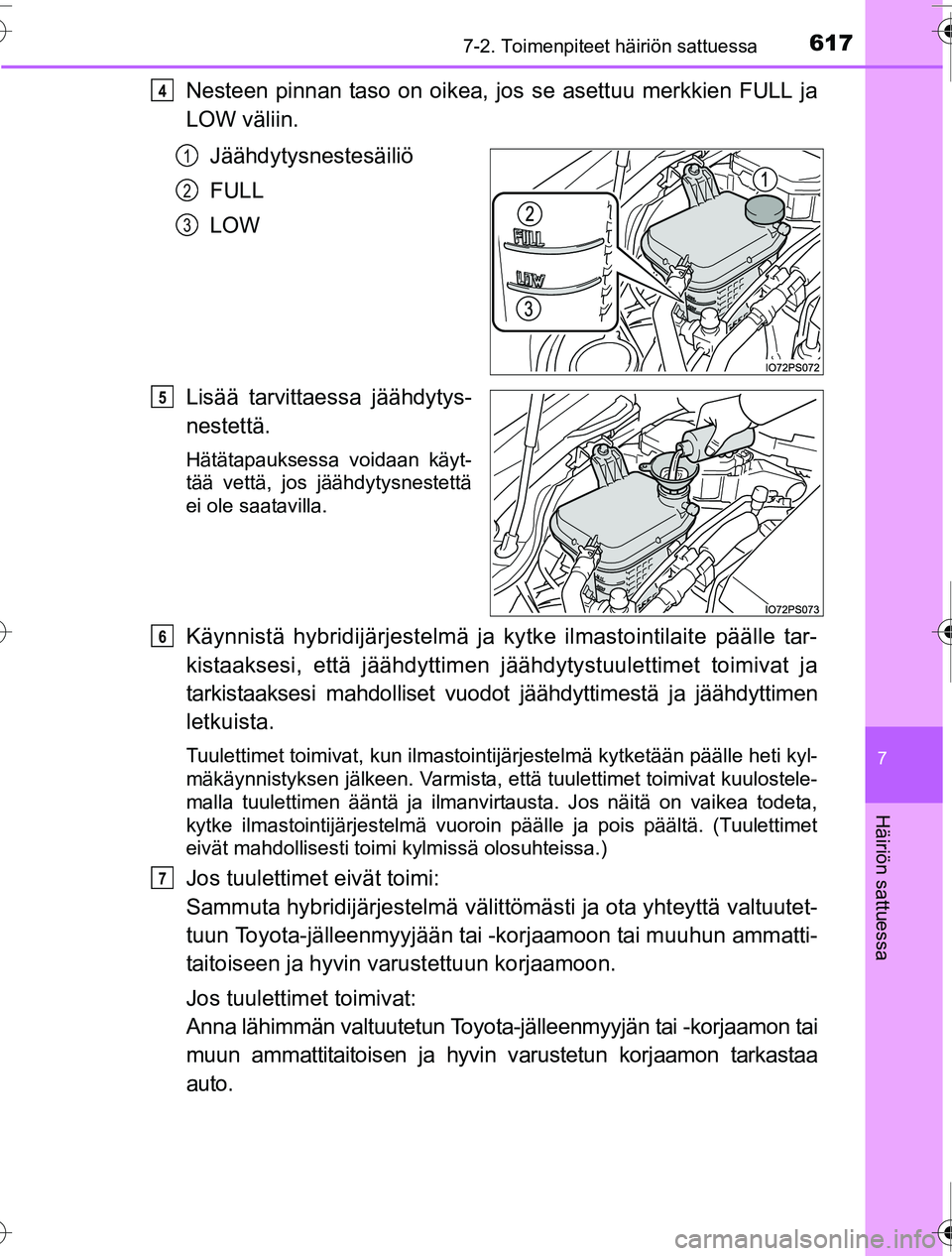

Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaes sa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Käynnistä hybridijärjestelmä ja ky tke ilmastointilaite päälle tar-
kistaaksesi, että jäähdyttimen j äähdytystuulettimet toimivat ja
tarkistaaksesi mahdolliset vuodot jäähdyttimestä ja jäähdyttimen
letkuista.
Tuulettimet toimivat, kun ilmastointijärjestelmä kytketään päälle heti kyl-
mäkäynnistyksen jälkeen. Varmista, että tuulettimet toimivat kuulostele-
malla tuulettimen ääntä ja ilmanvirtausta. Jos näitä on vaikea todeta,
kytke ilmastointijärjestelmä vuoroin päälle ja pois päältä. (Tuulettimet
eivät mahdollisesti toimi kylmissä olosuhteissa.)
Jos tuulettimet eivät toimi:
Sammuta hybridijärjestelmä välittömästi ja ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
Jos tuulettimet toimivat:
Anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tarkastaa
auto.
4
1
2
3
5
6
7
OM47A31FI.book Page 617 Friday, July 22, 2016 3:46 PM

6187-2. Toimenpiteet häiriön sattuessa
OM47A31FI■

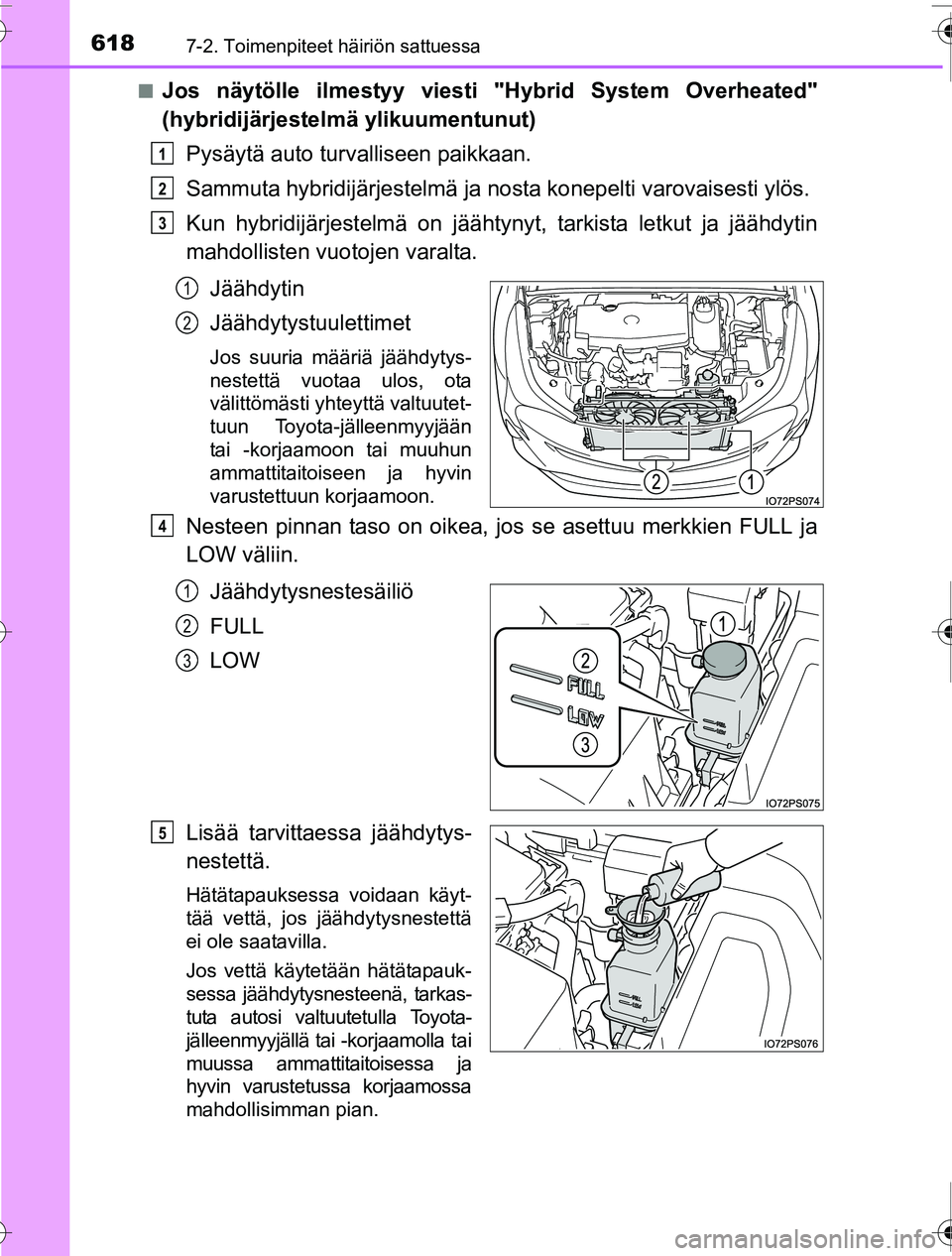

Jos näytölle ilmestyy viesti "Hybrid System Overheated"
(hybridijärjestelm
ä ylikuumentunut)
Pysäytä auto turv alliseen paikkaan.
Sammuta hybridijärjestelmä ja nosta konepelti varovaisesti ylös.
Kun hybridijärjestelmä on jäähtynyt, tarkista letkut ja jäähdytin
mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota
välittömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaes sa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Jos vettä käytetään hätätapauk-
sessa jäähdytysnesteenä, tarkas-
tuta autosi valtuutetulla Toyota-
jälleenmyyjällä tai -korjaamolla tai
muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa
mahdollisimman pian.
1
2
3
1
2
4
1
2
3
5
OM47A31FI.book Page 618 Friday, July 22, 2016 3:46 PM

6197-2. Toimenpiteet häiriön sattuessa
OM47A31FI
7
Häiriön sattuessa

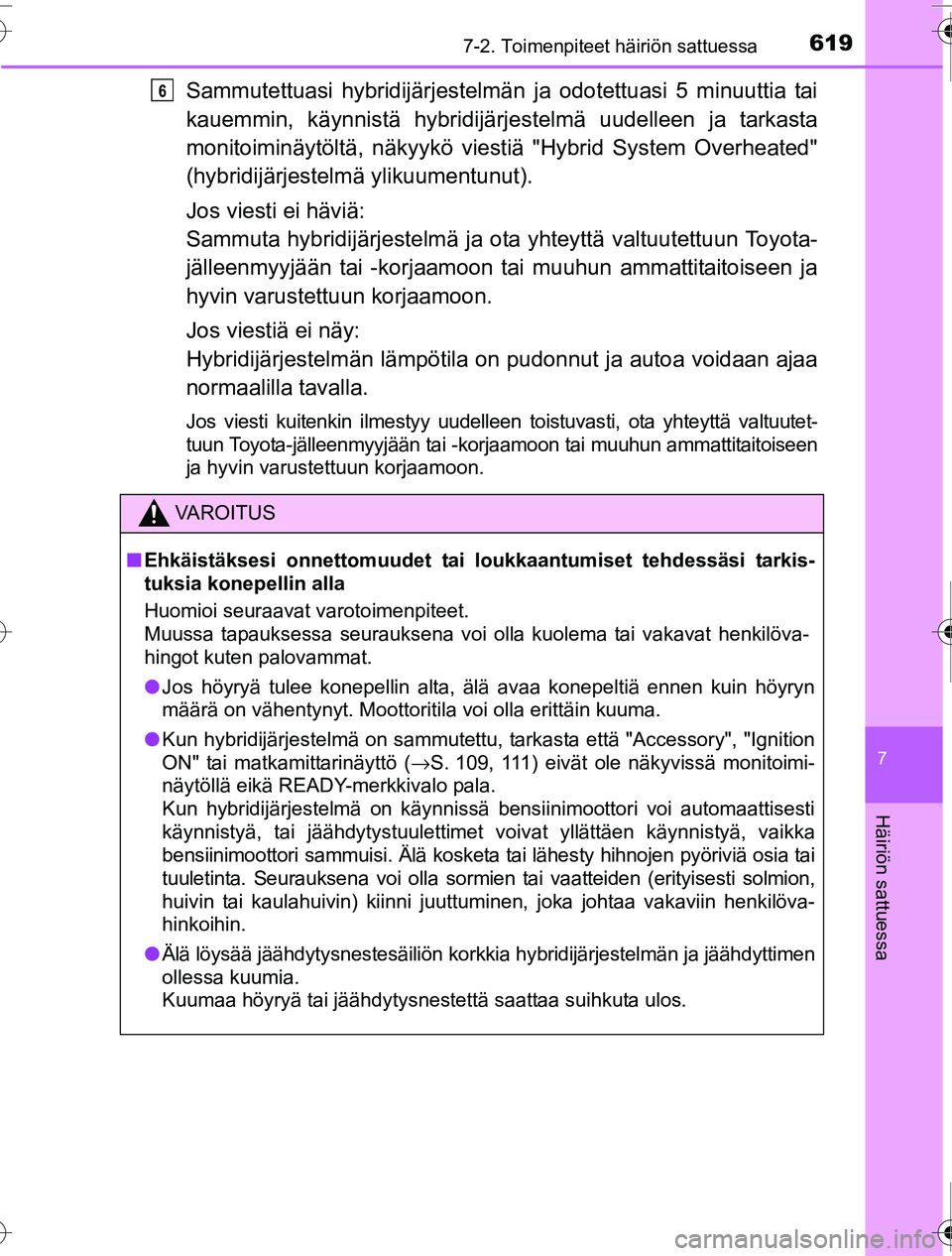

Sammutettuasi hybridijärjestelmän ja odotettuasi 5 minuuttia tai
kauemmin, käynnistä hybridijärjestelmä uudelleen ja tarkasta
monitoiminäytöltä, näk yykö viestiä "Hybrid System Overheated"
(hybridijärjestelm ä ylikuumentunut).
Jos viesti ei häviä:
Sammuta hybridijärjestelmä ja ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Jos viestiä ei näy:
Hybridijärjestelmän lämpötila on pudonnut ja autoa voidaan ajaa
normaalilla tavalla.
Jos viesti kuitenkin ilmestyy uudelleen toistuvasti, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
VAROITUS
■ Ehkäistäksesi onnettomuudet tai loukkaantumiset tehdessäsi tarkis-
tuksia konepellin alla
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot kuten palovammat.
● Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila voi olla erittäin kuuma.
● Kun hybridijärjestelmä on sammutettu, tarkasta että "Accessory", "Ignition
ON" tai matkamittarinäyttö ( →S. 109, 111) eivät ole näkyvissä monitoimi-
näytöllä eikä READY-merkkivalo pala.
Kun hybridijärjestelmä on käynnissä bensiinimoottori voi automaattisesti
käynnistyä, tai jäähdytystuulettimet voivat yllättäen käynnistyä, vaikka
bensiinimoottori sammuisi. Älä kosketa tai lähesty hihnojen pyöriviä osia tai
tuuletinta. Seurauksena voi olla sormien tai vaatteiden (erityisesti solmion,
huivin tai kaulahuivin) kiinni juuttuminen, joka johtaa vakaviin henkilöva-
hinkoihin.
● Älä löysää jäähdytysnestesäiliön korkki a hybridijärjestelmän ja jäähdyttimen
ollessa kuumia.
Kuumaa höyryä tai jäähdytysnestettä saattaa suihkuta ulos.
6
OM47A31FI.book Page 619 Friday, July 22, 2016 3:46 PM

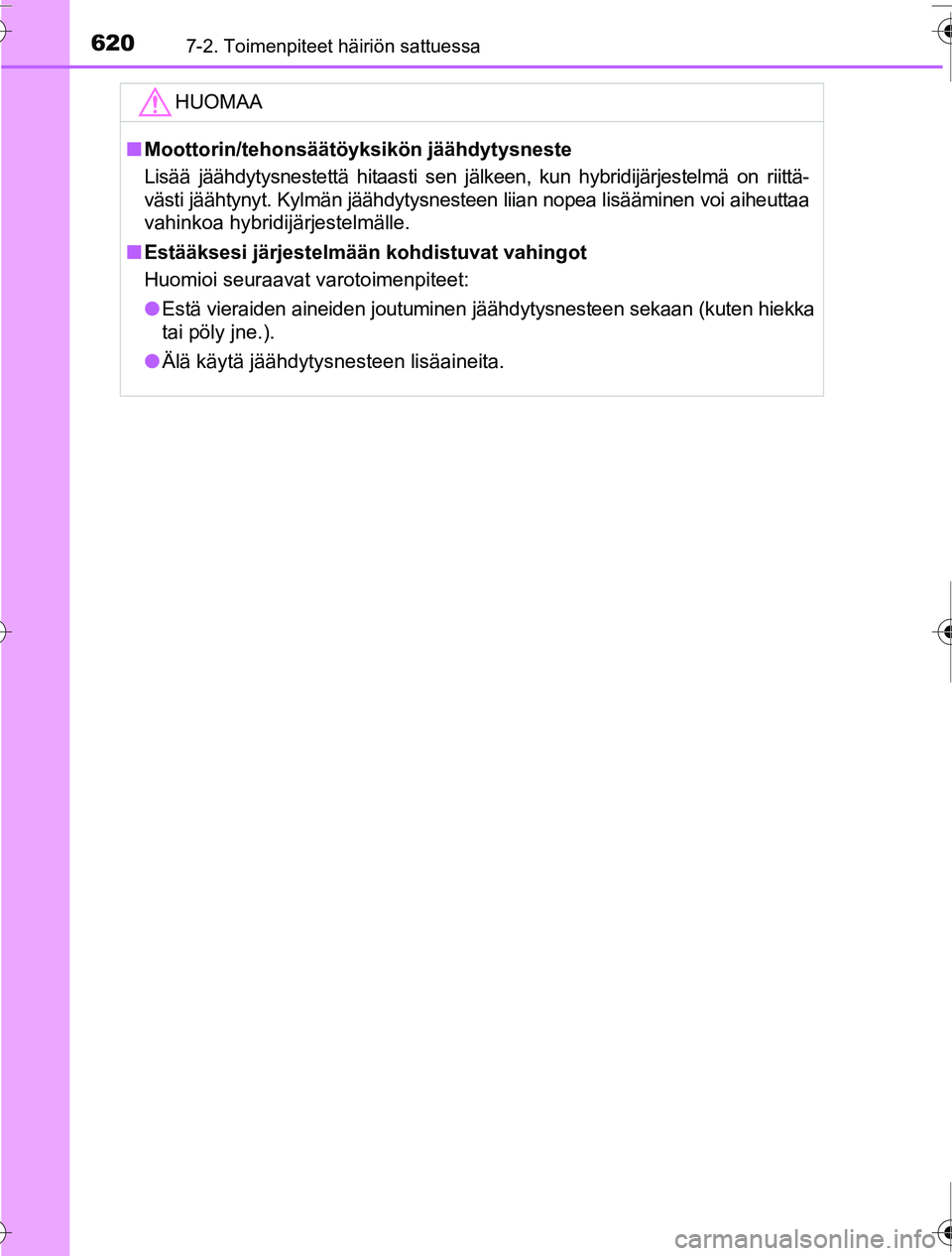

6207-2. Toimenpiteet häiriön sattuessa
OM47A31FI
HUOMAA
■Moottorin/tehonsäätöyksi kön jäähdytysneste
Lisää jäähdytysnestettä hitaasti sen jälkeen, kun hybridijärjestelmä on riittä-
västi jäähtynyt. Kylmän jäähdytysnesteen liian nopea lisääminen voi aiheuttaa
vahinkoa hybridijärjestelmälle.
■ Estääksesi järjestelmään kohdistuvat vahingot
Huomioi seuraavat varotoimenpiteet:
● Estä vieraiden aineiden joutuminen jäähdytysnesteen sekaan (kuten hiekka
tai pöly jne.).
● Älä käytä jäähdytysnesteen lisäaineita.
OM47A31FI.book Page 620 Friday, July 22, 2016 3:46 PM
