TOYOTA PRIUS 2016 Upute Za Rukovanje (in Croatian)

5616-3. Samostalno održavanje
6
Održavanje i čišćenje

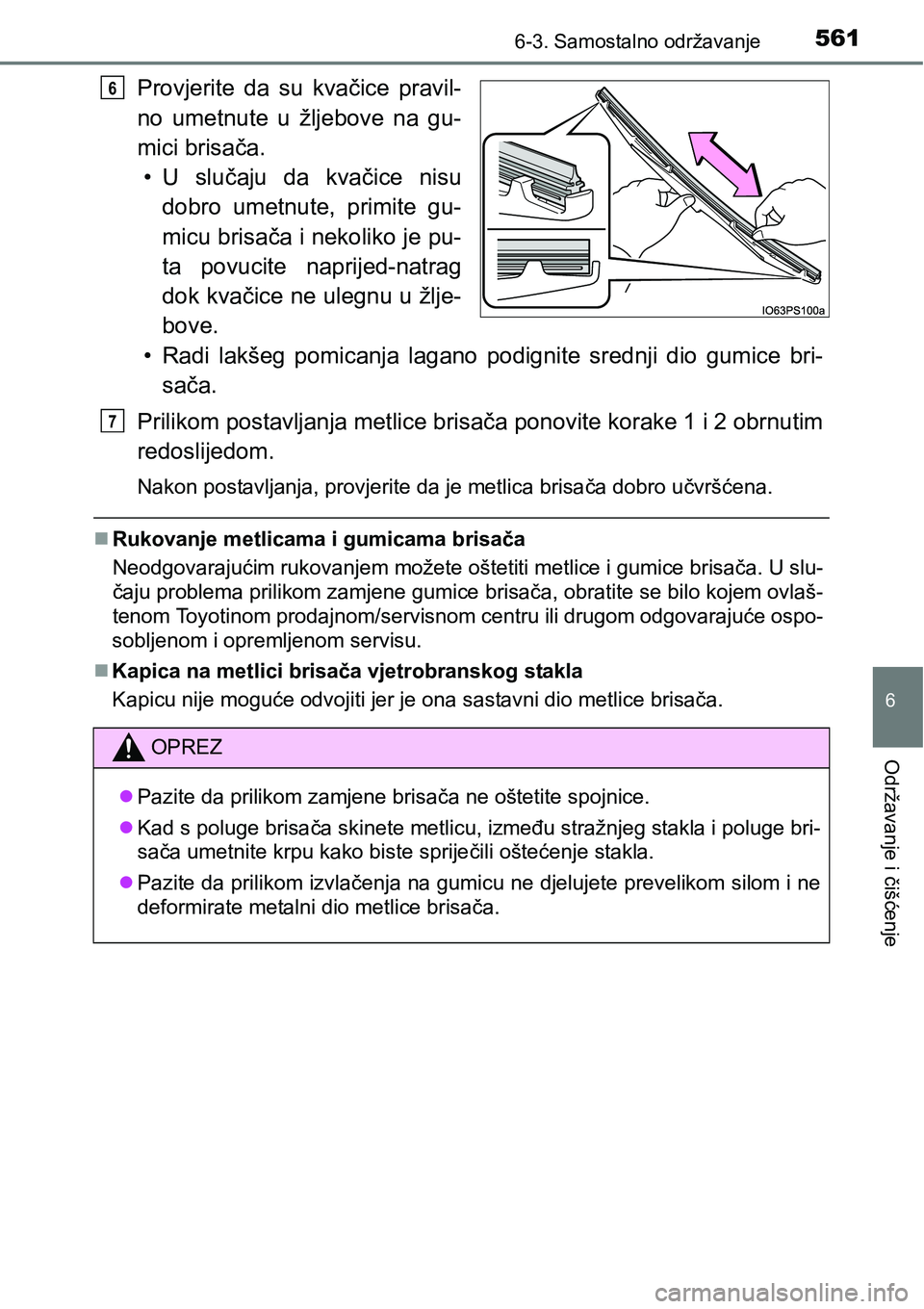

Provjerite da su kvačice pravil-
no umetnute u žljebove na gu-
mici brisača.
•U slučaju da kvačice nisu
dobro umetnute, primite gu-
micu brisača i nekoliko je pu-
ta povucite naprijed-natrag
dok kvačice ne ulegnu u žlje-
bove.
• Radi lakšeg pomicanja lagano podignite srednji dio gumice bri-
sača.
Prilikom postavljanja metlice brisača ponovite korake 1 i 2 obrnutim
redoslijedom.
Nakon postavljanja, provjerite da je metlica brisača dobro učvršćena.
Rukovanje metlicama i gumicama brisača
Neodgovarajućim rukovanjem možete oštetiti metlice i gumice brisača. U slu-
čaju problema prilikom zamjene gumice brisača, obratite se bilo kojem ovlaš-
tenom Toyotinom prodajnom/servisnom centru ili drugom odgovarajuće ospo-
sobljenom i opremljenom servisu.
Kapica na metlici brisača vjetrobranskog stakla
Kapicu nije moguće odvojiti jer je ona sastavni dio metlice brisača.
6
OPREZ
Pazite da prilikom zamjene brisača ne oštetite spojnice.
Kad s poluge brisača skinete metlicu, između stražnjeg stakla i poluge bri-
sača umetnite krpu kako biste spriječili oštećenje stakla.
Pazite da prilikom izvlačenja na gumicu ne djelujete prevelikom silom i ne
deformirate metalni dio metlice brisača.
7

5626-3. Samostalno održavanje

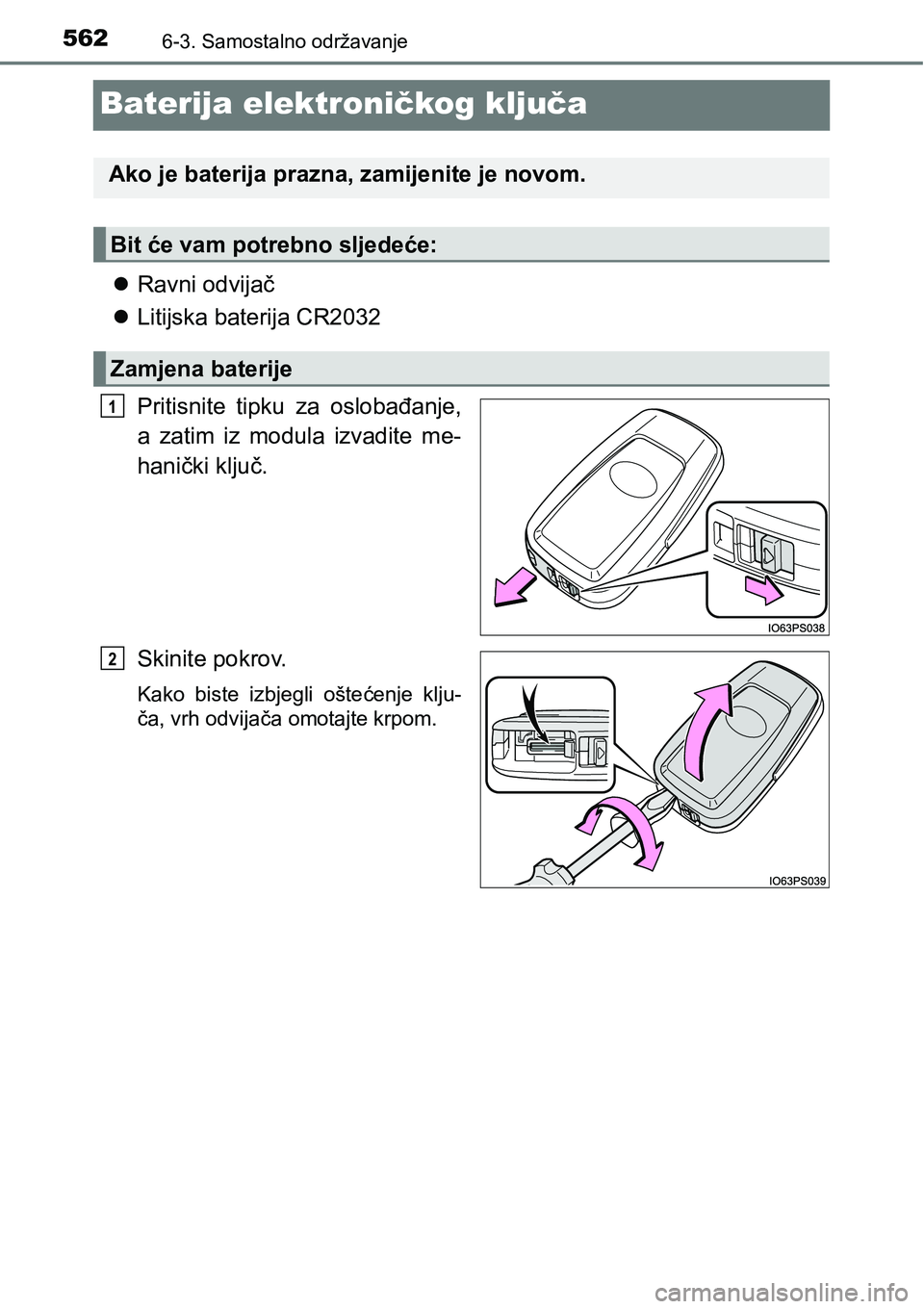

Baterija elektroničkog ključa
Ravni odvijač
Litijska baterija CR2032
Pritisnite tipku za oslobađanje,
a zatim iz modula izvadite me-
hanički ključ.
Skinite pokrov.
Kako biste izbjegli oštećenje klju-
ča, vrh odvijača omotajte krpom.
Ako je baterija prazna, zamijenite je novom.
Bit će vam potrebno sljedeće:
Zamjena baterije
1
2

5636-3. Samostalno održavanje
6
Održavanje i čišćenje

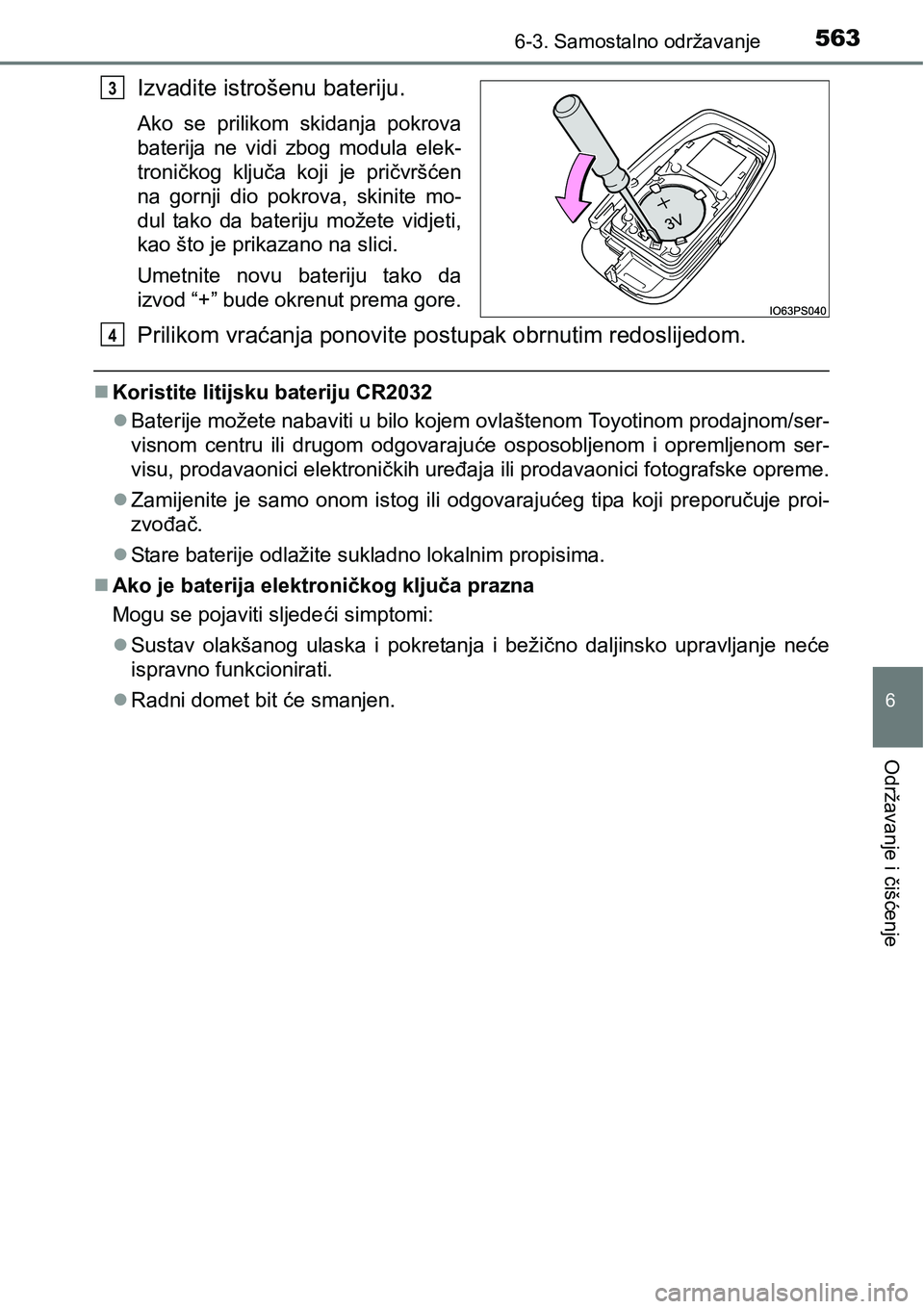

Izvadite istrošenu bateriju.
Ako se prilikom skidanja pokrova
baterija ne vidi zbog modula elek-
troničkog ključa koji je pričvršćen
na gornji dio pokrova, skinite mo-
dul tako da bateriju možete vidjeti,
kao što je prikazano na slici.
Umetnite novu bateriju tako da
izvod “+” bude okrenut prema gore.
Prilikom vraćanja ponovite postupak obrnutim redoslijedom.
Koristite litijsku bateriju CR2032
Baterije možete nabaviti u bilo kojem ovlaštenom Toyotinom prodajnom/ser-
visnom centru ili drugom odgovarajuće osposobljenom i opremljenom ser-
visu, prodavaonici elektroničkih uređaja ili prodavaonici fotografske opreme.
Zamijenite je samo onom istog ili odgovarajućeg tipa koji preporučuje proi-
zvođač.
Stare baterije odlažite sukladno lokalnim propisima.
Ako je baterija elektroničkog ključa prazna
Mogu se pojaviti sljedeći simptomi:
Sustav olakšanog ulaska i pokretanja i bežično daljinsko upravljanje neće
ispravno funkcionirati.
Radni domet bit će smanjen.
3
4

5646-3. Samostalno održavanje

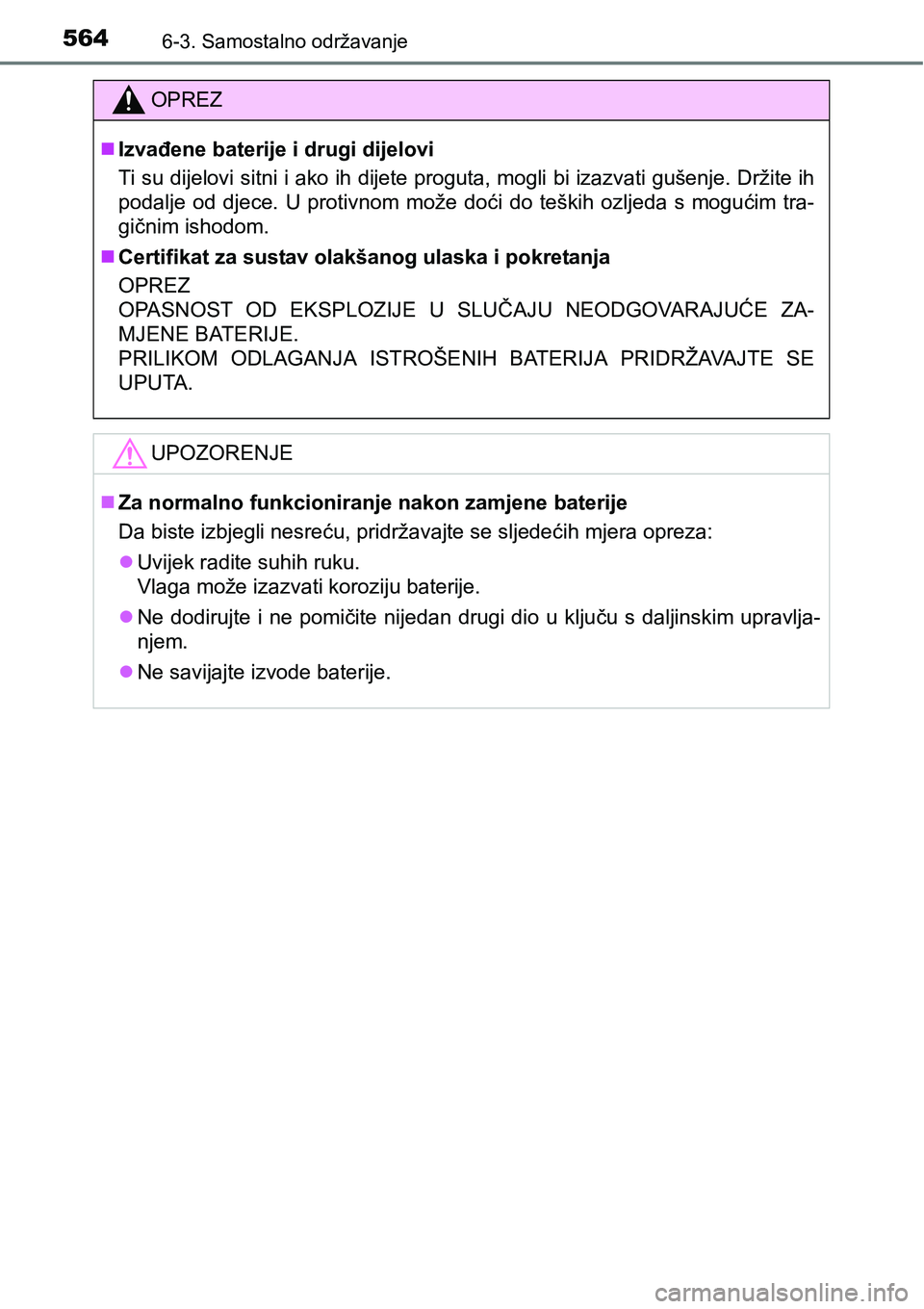

OPREZ
Izvađene baterije i drugi dijelovi
Ti su dijelovi sitni i ako ih dijete proguta, mogli bi izazvati gušenje. Držite ih
podalje od djece. U protivnom može doći do teških ozljeda s mogućim tra-
gičnim ishodom.
Certifikat za sustav olakšanog ulaska i pokretanja
OPREZ
OPASNOST OD EKSPLOZIJE U SLUČAJU NEODGOVARAJUĆE ZA-
MJENE BATERIJE.
PRILIKOM ODLAGANJA ISTROŠENIH BATERIJA PRIDRŽAVAJTE SE
UPUTA.
UPOZORENJE
Za normalno funkcioniranje nakon zamjene baterije
Da biste izbjegli nesreću, pridržavajte se sljedećih mjera opreza:
Uvijek radite suhih ruku.
Vlaga može izazvati koroziju baterije.
Ne dodirujte i ne pomičite nijedan drugi dio u ključu s daljinskim upravlja-
njem.
Ne savijajte izvode baterije.

5656-3. Samostalno održavanje
6
Održavanje i čišćenje

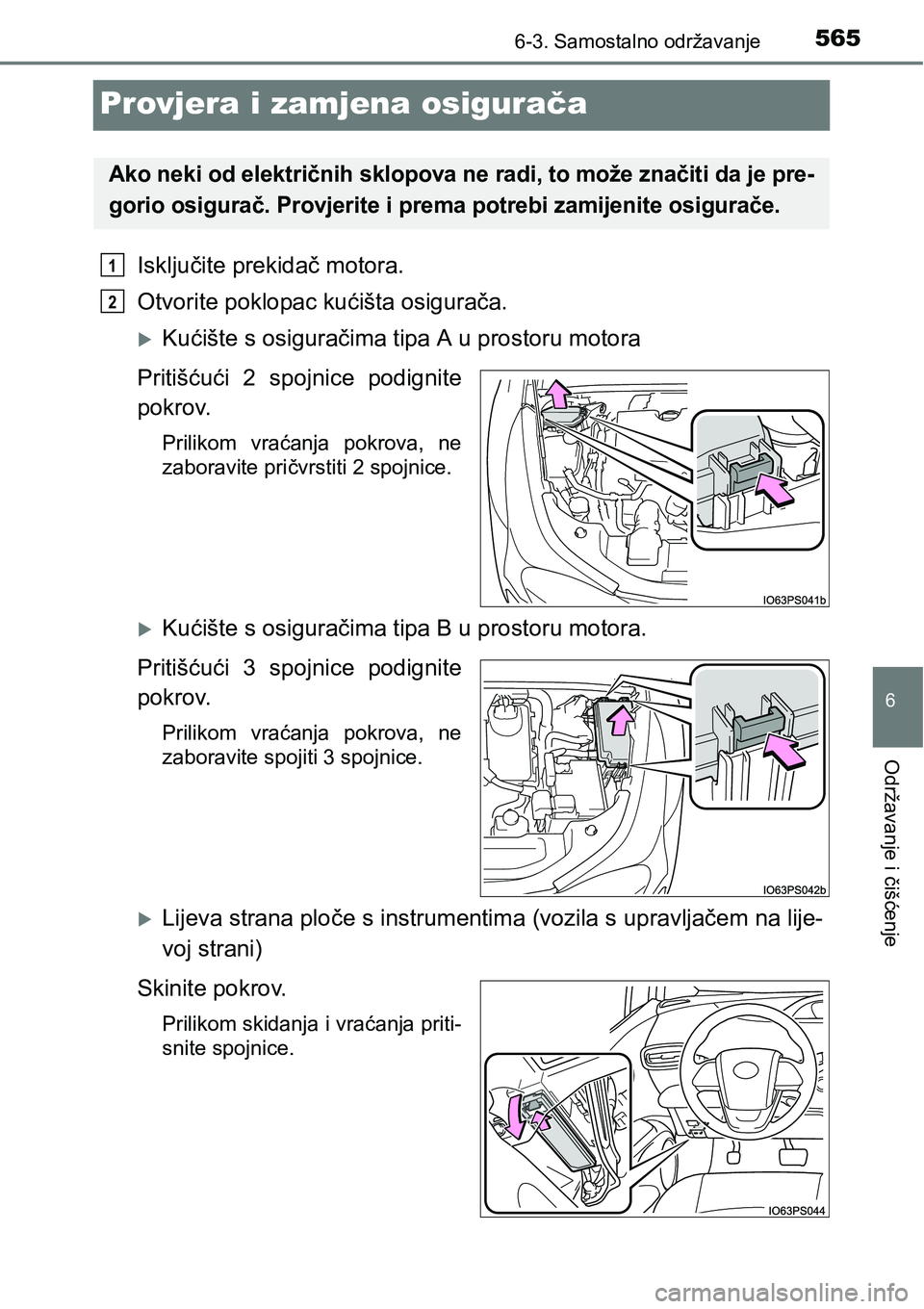

Provjera i zamjena osigurača
Isključite prekidač motora.
Otvorite poklopac kućišta osigurača.
Kućište s osiguračima tipa A u prostoru motora
Pritišćući 2 spojnice podignite
pokrov.
Prilikom vraćanja pokrova, ne
zaboravite pričvrstiti 2 spojnice.
Kućište s osiguračima tipa B u prostoru motora.
Pritišćući 3 spojnice podignite
pokrov.
Prilikom vraćanja pokrova, ne
zaboravite spojiti 3 spojnice.
Lijeva strana ploče s instrumentima (vozila s upravljačem na lije-
voj strani)
Skinite pokrov.
Prilikom skidanja i vraćanja priti-
snite spojnice.
Ako neki od električnih sklopova ne radi, to može značiti da je pre-
gorio osigurač. Provjerite i prema potrebi zamijenite osigurače.
1
2

5666-3. Samostalno održavanje

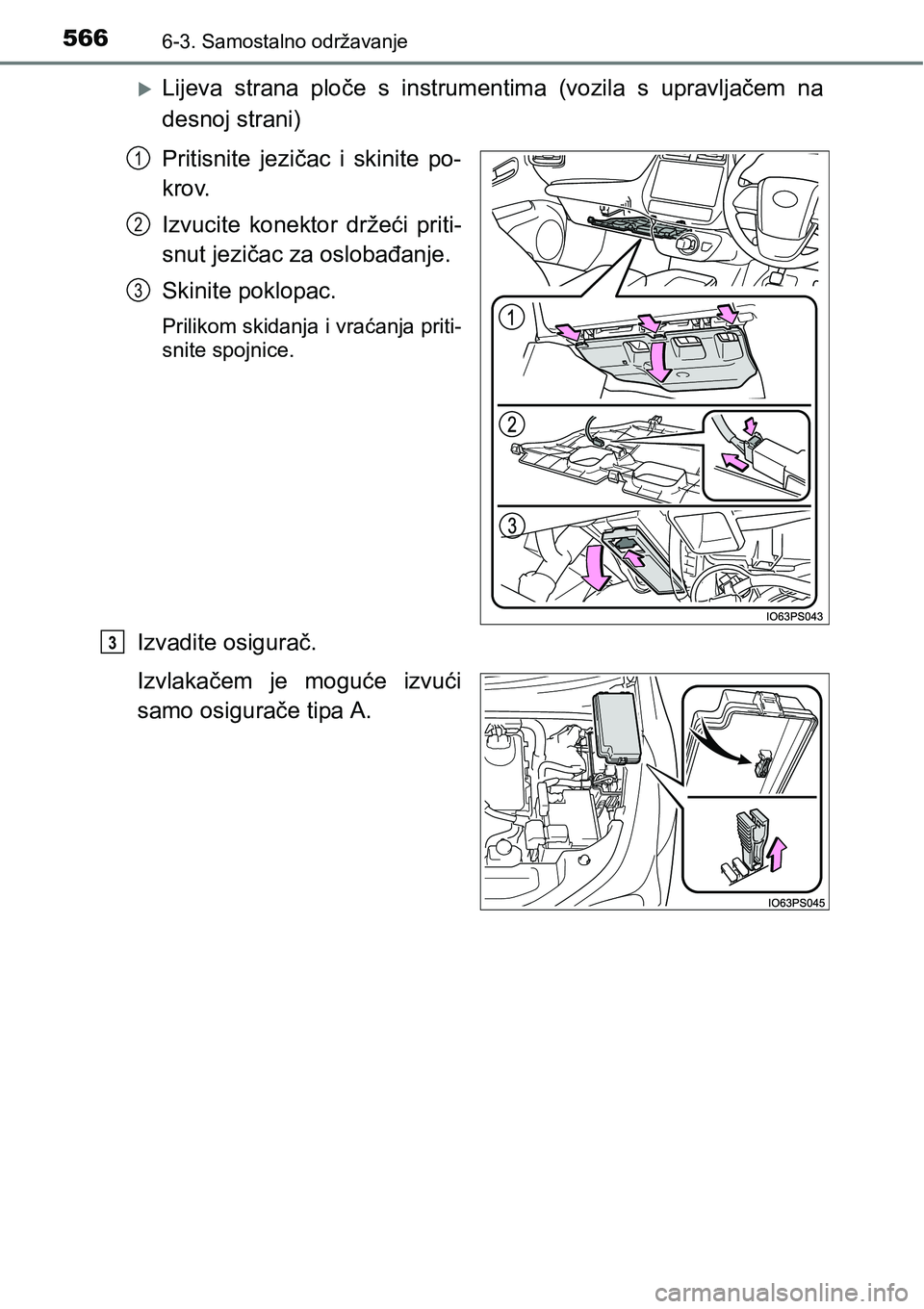

Lijeva strana ploče s instrumentima (vozila s upravljačem na
desnoj strani)
Pritisnite jezičac i skinite po-
krov.
Izvucite konektor držeći priti-
snut jezičac za oslobađanje.
Skinite poklopac.
Prilikom skidanja i vraćanja priti-
snite spojnice.
Izvadite osigurač.
Izvlakačem je moguće izvući
samo osigurače tipa A.
1
2
3
3

5676-3. Samostalno održavanje
6
Održavanje i čišćenje

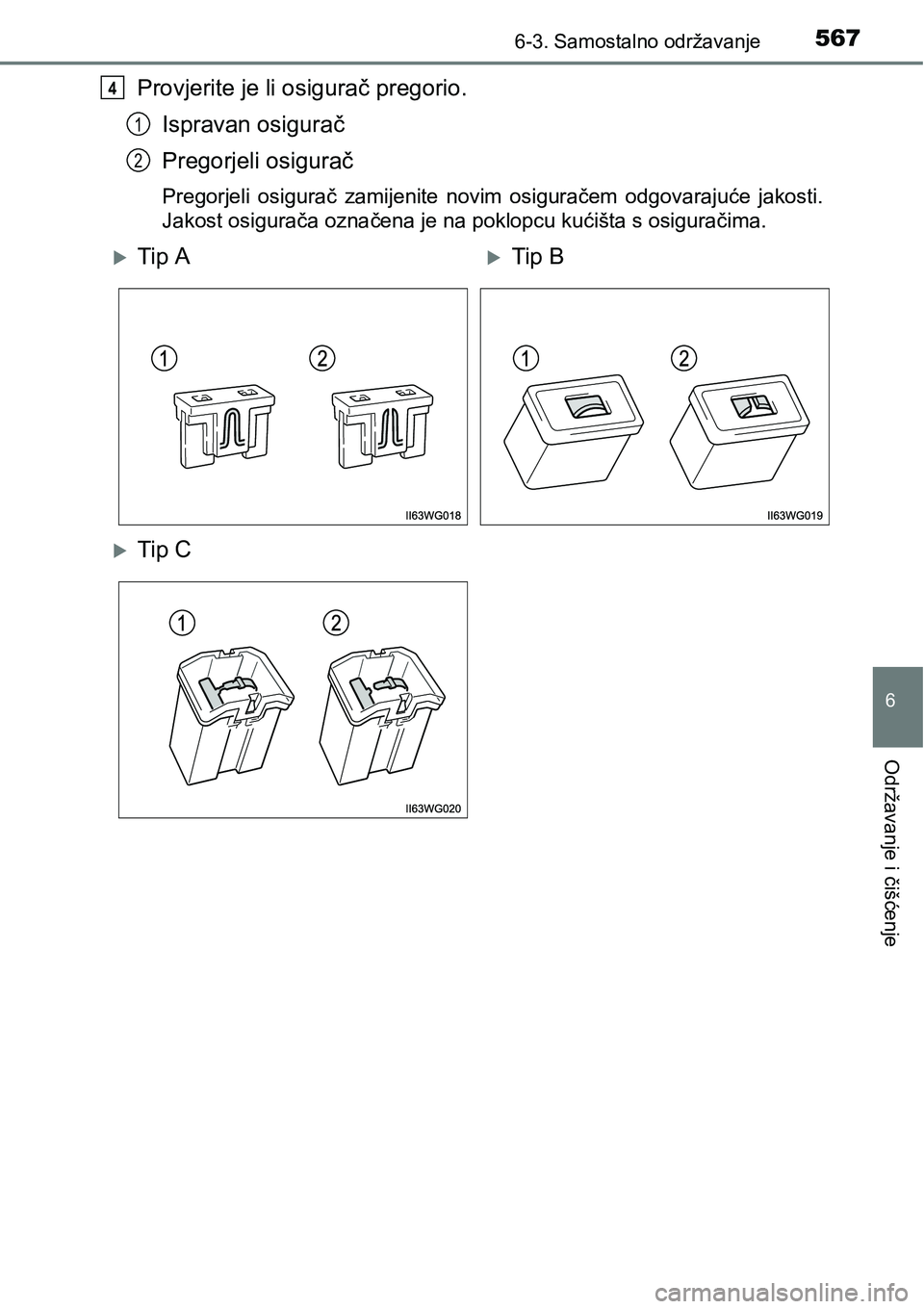

Provjerite je li osigurač pregorio.
Ispravan osigurač
Pregorjeli osigurač
Pregorjeli osigurač zamijenite novim osiguračem odgovarajuće jakosti.
Jakost osigurača označena je na poklopcu kućišta s osiguračima.
4
1
2
Tip ATip B
Tip C

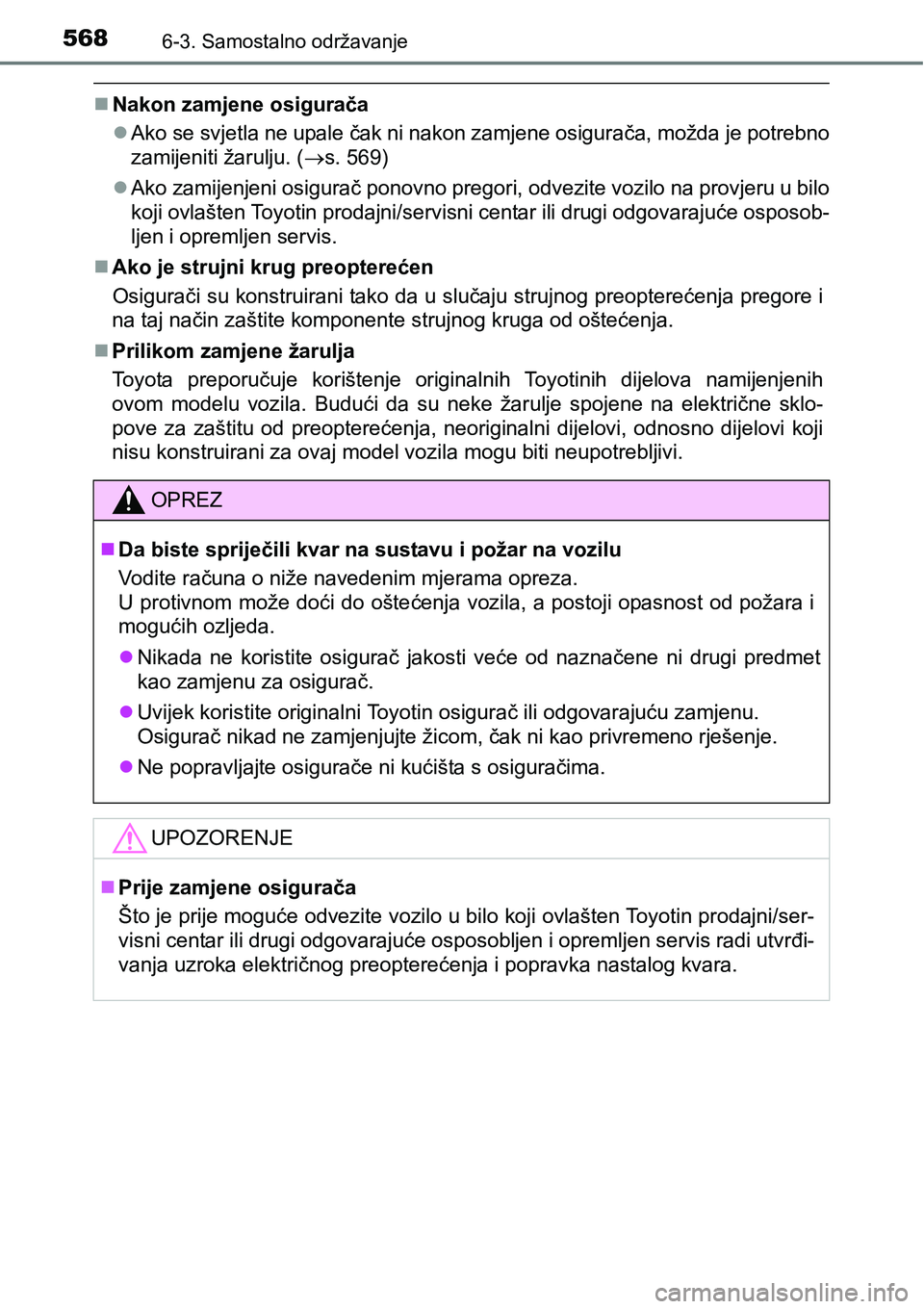

5686-3. Samostalno održavanje
Nakon zamjene osigurača
Ako se svjetla ne upale čak ni nakon zamjene osigurača, možda je potrebno
zamijeniti žarulju. (s. 569)
Ako zamijenjeni osigurač ponovno pregori, odvezite vozilo na provjeru u bilo
koji ovlašten Toyotin prodajni/servisni centar ili drugi odgovarajuće osposob-
ljen i opremljen servis.
Ako je strujni krug preopterećen
Osigurači su konstruirani tako da u slučaju strujnog preopterećenja pregore i
na taj način zaštite komponente strujnog kruga od oštećenja.
Prilikom zamjene žarulja
Toyota preporučuje korištenje originalnih Toyotinih dijelova namijenjenih
ovom modelu vozila. Budući da su neke žarulje spojene na električne sklo-
pove za zaštitu od preopterećenja, neoriginalni dijelovi, odnosno dijelovi koji
nisu konstruirani za ovaj model vozila mogu biti neupotrebljivi.
OPREZ
Da biste spriječili kvar na sustavu i požar na vozilu
Vodite računa o niže navedenim mjerama opreza.
U protivnom može doći do oštećenja vozila, a postoji opasnost od požara i
mogućih ozljeda.
Nikada ne koristite osigurač jakosti veće od naznačene ni drugi predmet
kao zamjenu za osigurač.
Uvijek koristite originalni Toyotin osigurač ili odgovarajuću zamjenu.
Osigurač nikad ne zamjenjujte žicom, čak ni kao privremeno rješenje.
Ne popravljajte osigurače ni kućišta s osiguračima.
UPOZORENJE
Prije zamjene osigurača
Što je prije moguće odvezite vozilo u bilo koji ovlašten Toyotin prodajni/ser-
visni centar ili drugi odgovarajuće osposobljen i opremljen servis radi utvrđi-
vanja uzroka električnog preopterećenja i popravka nastalog kvara.

5696-3. Samostalno održavanje
6
Održavanje i čišćenje
Žarulje
Provjerite snagu žarulje koju treba zamijeniti. (s. 669)
Niže navedene žarulje možete zamijeniti sami. Stupanj složenosti
postupka zamjene različit je za pojedine žarulje. Budući da može
doći do oštećivanja komponenti, preporučujemo da zamjenu
povjerite nekom ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i opremljenom
servisu.
Priprema žarulje za zamjenu

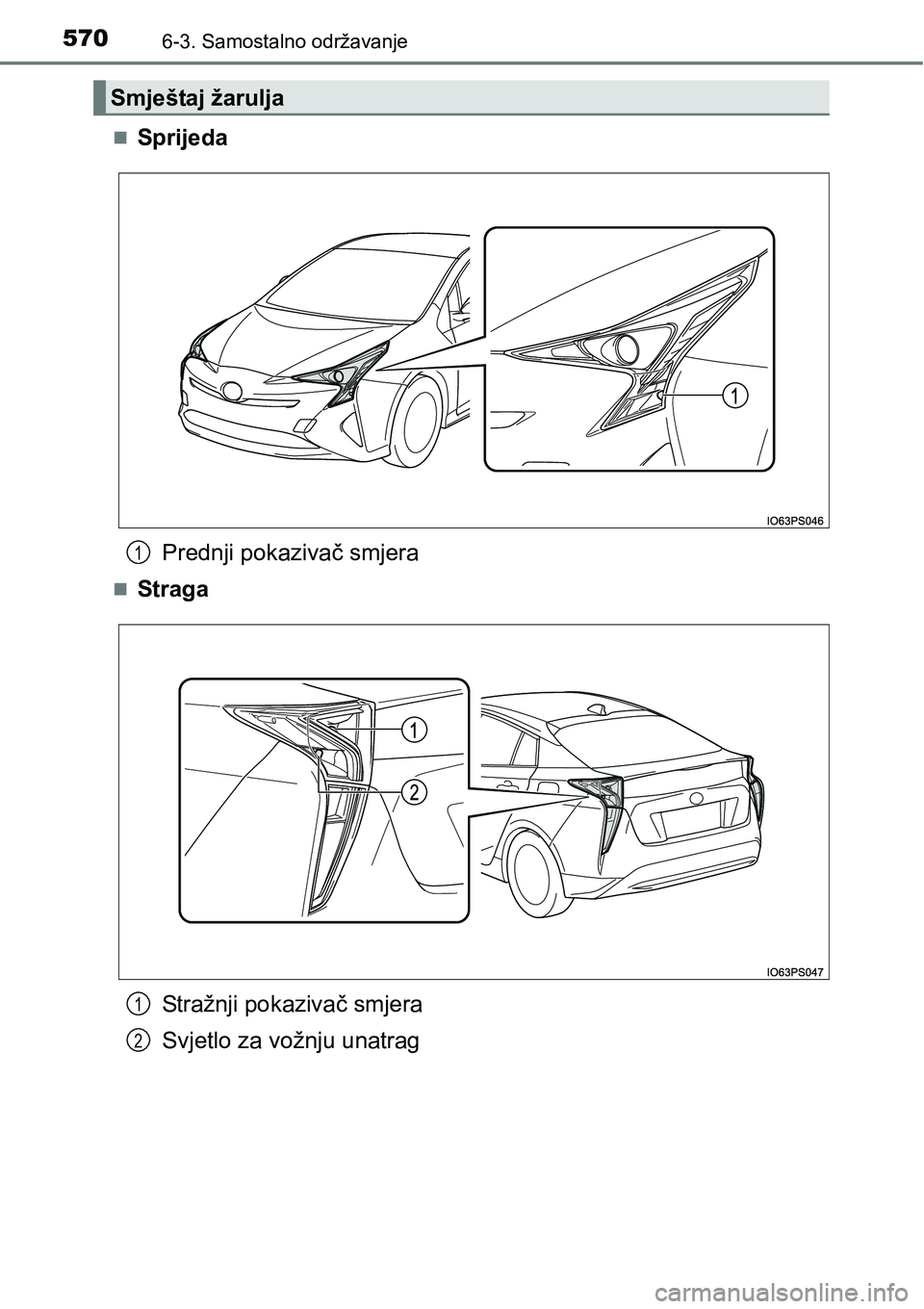

5706-3. Samostalno održavanje
Sprijeda
Prednji pokazivač smjera
Straga
Stražnji pokazivač smjera
Svjetlo za vožnju unatrag
Smještaj žarulja
1
1
2
