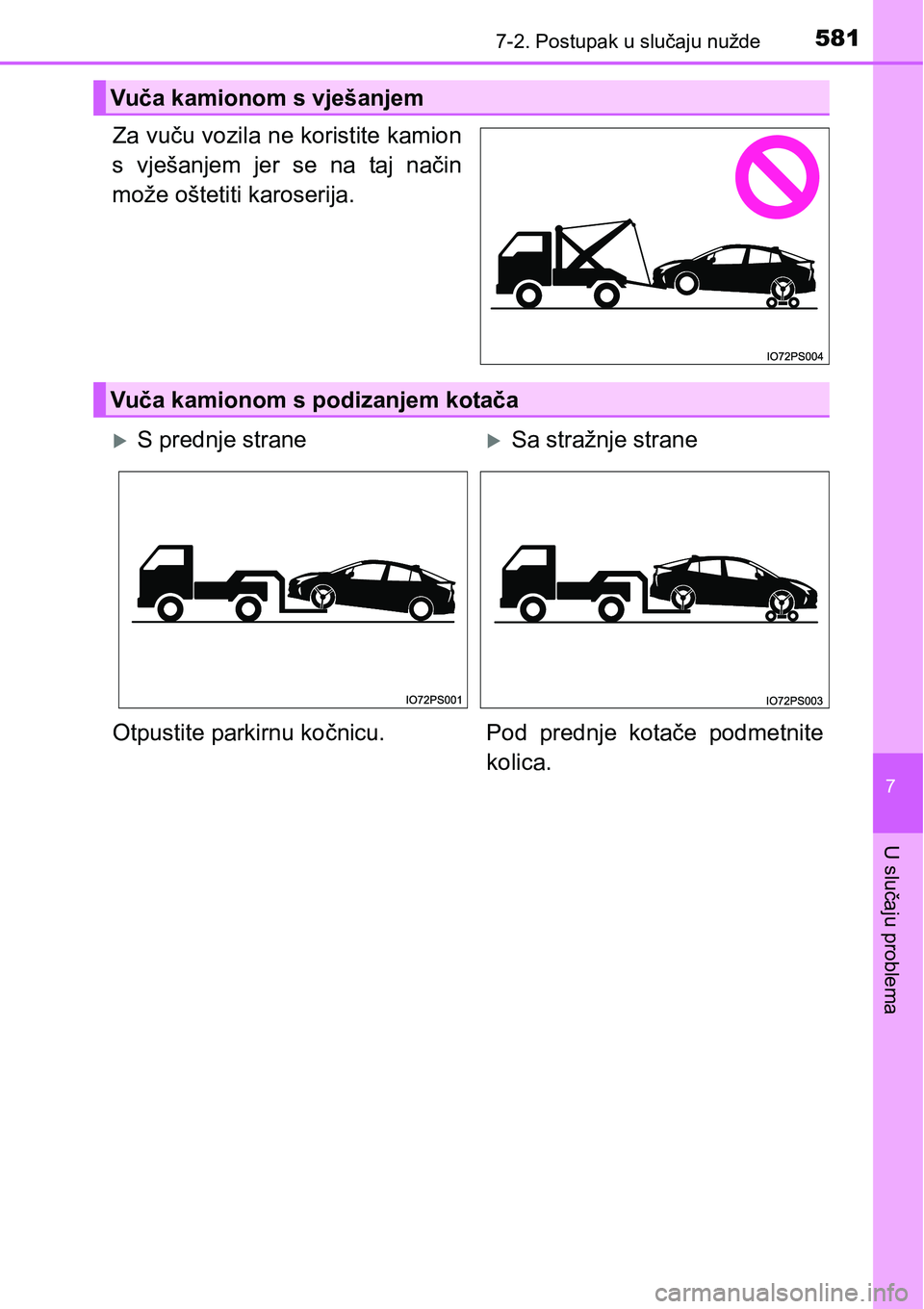

5817-2. Postupak u slučaju nužde
7
U slučaju problema
Za vuču vozila ne koristite kamion
s vješanjem jer se na taj način
može oštetiti karoserija.
Vuča kamionom s vješanjem
Vuča kamionom s podizanjem kotača
S prednje straneSa stražnje strane
Otpustite parkirnu kočnicu. Pod prednje kotače podmetnite
kolica.

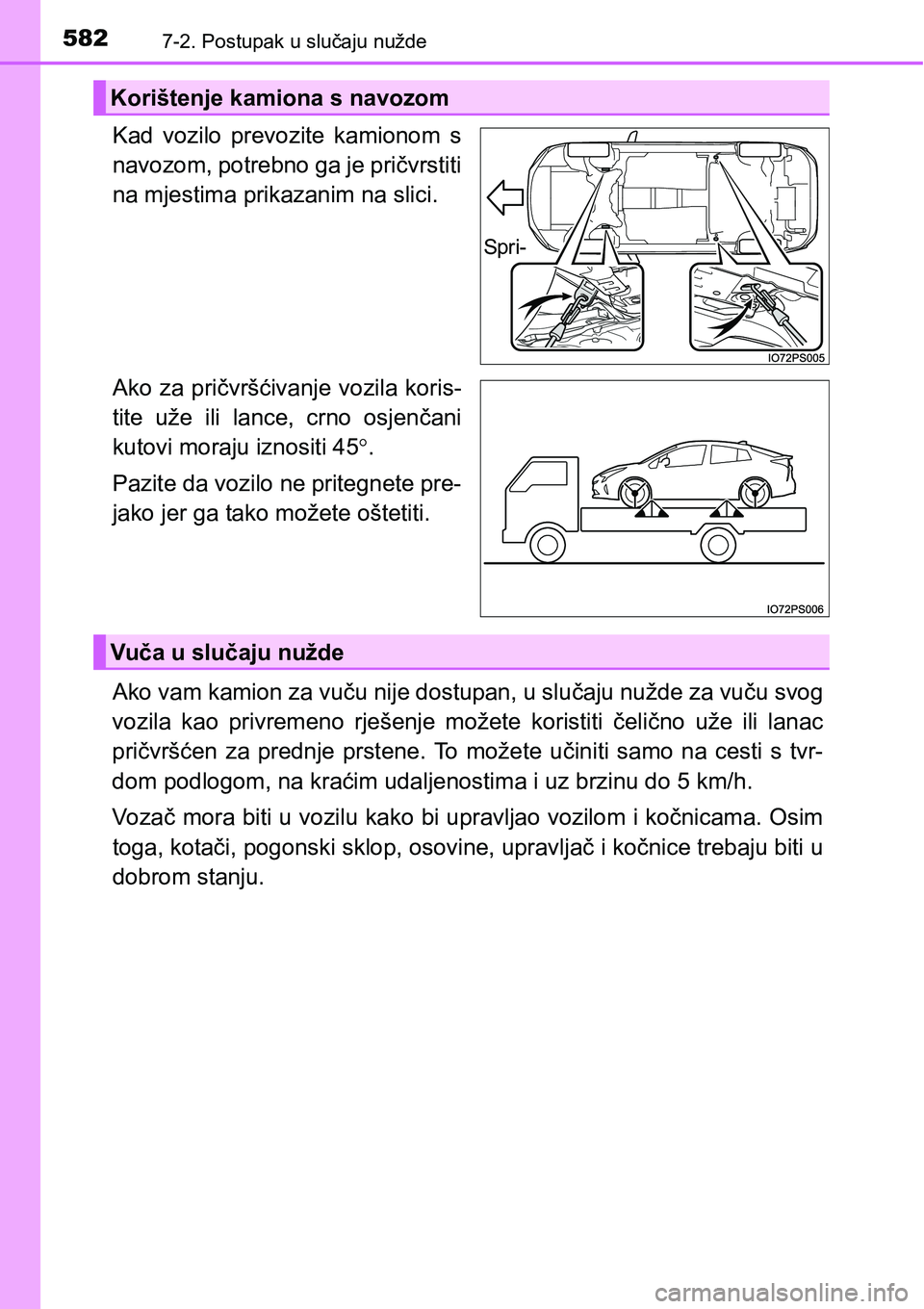

5827-2. Postupak u slučaju nužde
Kad vozilo prevozite kamionom s
navozom, potrebno ga je pričvrstiti
na mjestima prikazanim na slici.
Ako za pričvršćivanje vozila koris-
tite uže ili lance, crno osjenčani
kutovi moraju iznositi 45.
Pazite da vozilo ne pritegnete pre-
jako jer ga tako možete oštetiti.
Ako vam kamion za vuču nije dostupan, u slučaju nužde za vuču svog
vozila kao privremeno rješenje možete koristiti čelično uže ili lanac
pričvršćen za prednje prstene. To možete učiniti samo na cesti s tvr-
dom podlogom, na kraćim udaljenostima i uz brzinu do 5 km/h.
Vo z ač mora biti u vozilu kako bi upravljao vozilom i kočnicama. Osim
toga, kotači, pogonski sklop, osovine, upravljač i kočnice trebaju biti u
dobrom stanju.
Korištenje kamiona s navozom
Sp r i -
Vuča u slučaju nužde

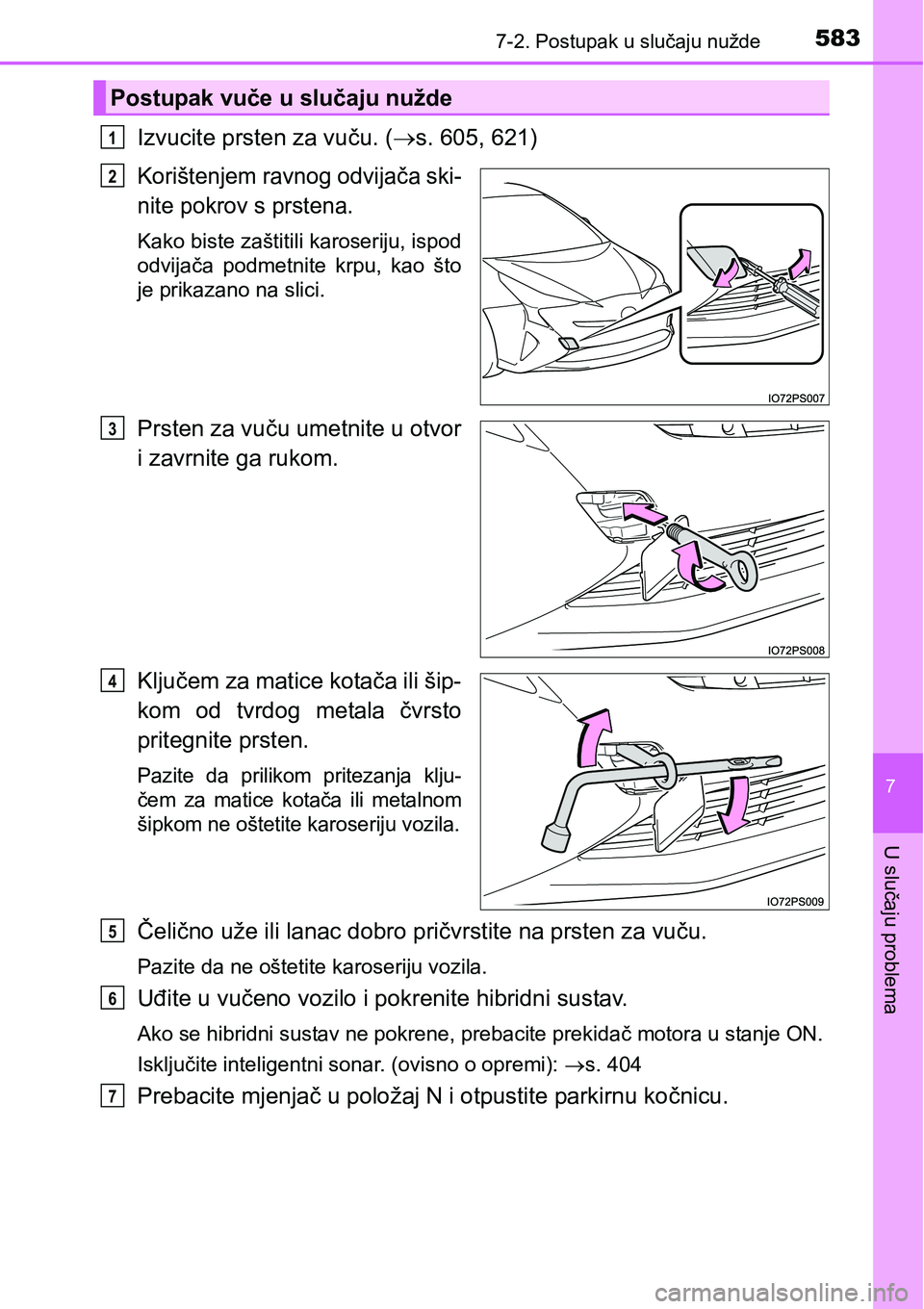

5837-2. Postupak u slučaju nužde
7
U slučaju problema
Izvucite prsten za vuču. (s. 605, 621)
Korištenjem ravnog odvijača ski-
nite pokrov s prstena.
Kako biste zaštitili karoseriju, ispod
odvijača podmetnite krpu, kao što
je prikazano na slici.
Prsten za vuču umetnite u otvor
i zavrnite ga rukom.
Ključem za matice kotača ili šip-
kom od tvrdog metala čvrsto
pritegnite prsten.
Pazite da prilikom pritezanja klju-
čem za matice kotača ili metalnom
šipkom ne oštetite karoseriju vozila.
Čelično uže ili lanac dobro pričvrstite na prsten za vuču.
Pazite da ne oštetite karoseriju vozila.
Uđite u vučeno vozilo i pokrenite hibridni sustav.
Ako se hibridni sustav ne pokrene, prebacite prekidač motora u stanje ON.
Isključite inteligentni sonar. (ovisno o opremi): s. 404
Prebacite mjenjač u položaj N i otpustite parkirnu kočnicu.
Postupak vuče u slučaju nužde
1
2
3
4
5
6
7

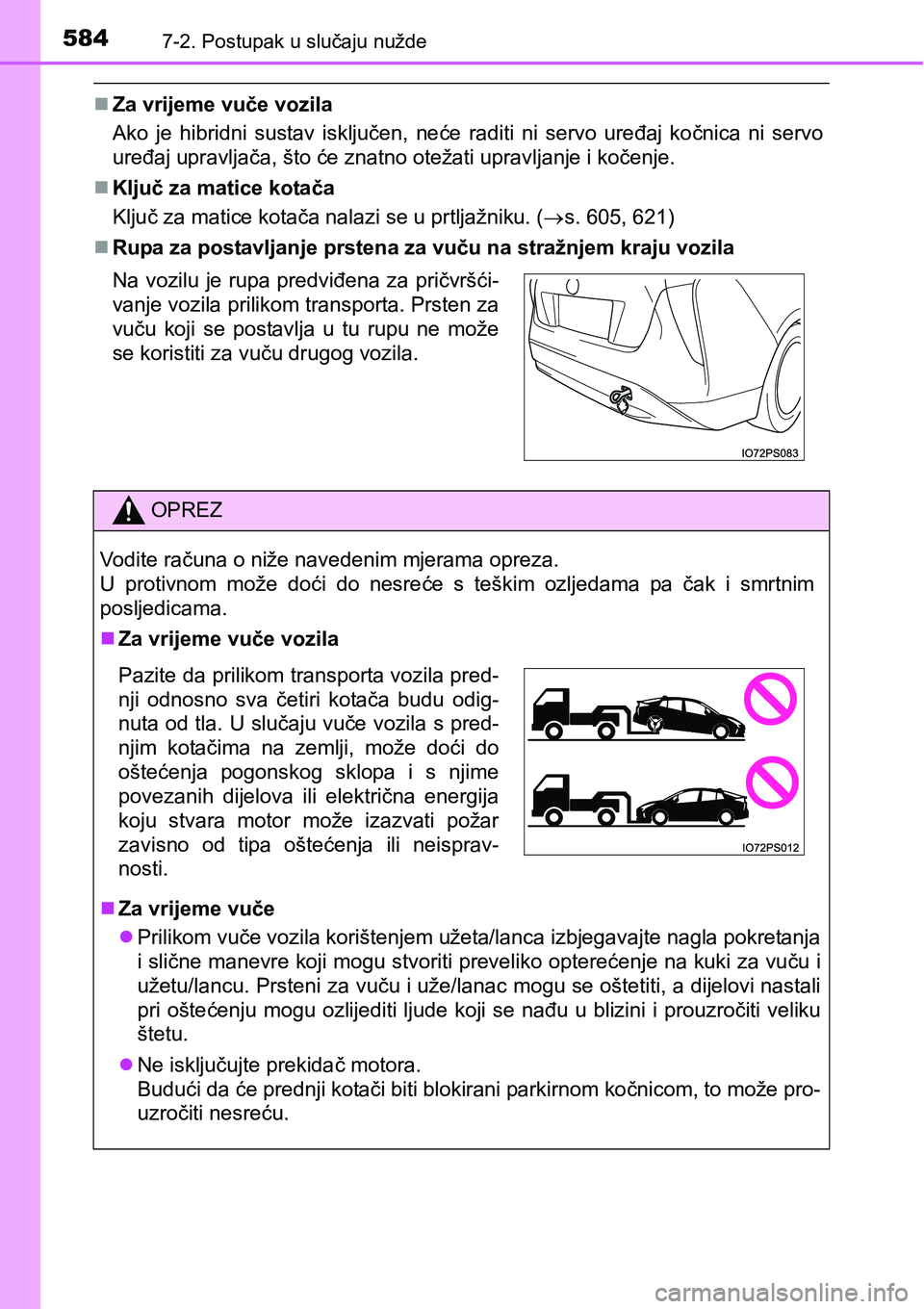

5847-2. Postupak u slučaju nužde
Za vrijeme vuče vozila
Ako je hibridni sustav isključen, neće raditi ni servo uređaj kočnica ni servo
uređaj upravljača, što će znatno otežati upravljanje i kočenje.
Ključ za matice kotača
Ključ za matice kotača nalazi se u prtljažniku. (s. 605, 621)
Rupa za postavljanje prstena za vuču na stražnjem kraju vozila
Na vozilu je rupa predviđena za pričvršći-
vanje vozila prilikom transporta. Prsten za
vuču koji se postavlja u tu rupu ne može
se koristiti za vuču drugog vozila.
OPREZ
Vodite računa o niže navedenim mjerama opreza.
U protivnom može doći do nesreće s teškim ozljedama pa čak i smrtnim
posljedicama.
Za vrijeme vuče vozila
Za vrijeme vuče
Prilikom vuče vozila korištenjem užeta/lanca izbjegavajte nagla pokretanja
i slične manevre koji mogu stvoriti preveliko opterećenje na kuki za vuču i
užetu/lancu. Prsteni za vuču i uže/lanac mogu se oštetiti, a dijelovi nastali
pri oštećenju mogu ozlijediti ljude koji se nađu u blizini i prouzročiti veliku
štetu.
Ne isključujte prekidač motora.
Budući da će prednji kotači biti blokirani parkirnom kočnicom, to može pro-
uzročiti nesreću.
Pazite da prilikom transporta vozila pred-
nji odnosno sva četiri kotača budu odig-
nuta od tla. U slučaju vuče vozila s pred-
njim kotačima na zemlji, može doći do
oštećenja pogonskog sklopa i s njime
povezanih dijelova ili električna energija
koju stvara motor može izazvati požar
zavisno od tipa oštećenja ili neisprav-
nosti.

5857-2. Postupak u slučaju nužde
7
U slučaju problema
OPREZ
Vodite računa o niže navedenim mjerama opreza.
U protivnom može doći do nesreće s teškim ozljedama pa čak i smrtnim
posljedicama.
Postavljanje prstena za vuču na vozilo
Prsteni za vuču smiju se koristiti samo na vašem vozilu. Ne koristite ih za
vuču drugog vozila i ne postavljajte ih na drugo vozilo.
Pazite da prstene za vuču čvrsto pritegnete.
U slučaju da prsteni nisu dobro pritegnuti, za vrijeme vuče mogli bi se ola-
baviti.
UPOZORENJE
Da biste prilikom vuče kamionom s podizanjem kotača izbjegli ošteće-
nje vozila
Kada prije vuče podižete vozilo, vodite računa o potrebnoj odignutosti od tla
na strani suprotnoj od one na kojoj je vozilo podignuto. Ako vozilo nije
dovoljno odignuto od tla, moglo bi se za vrijeme vuče oštetiti.
Da biste prilikom vuče vozila kamionom s vješanjem izbjegli oštećenje
vozila
Za vuču ne koristite kamion s vješanjem ni sprijeda ni straga.
Da biste prilikom vuče u slučaju nužde izbjegli oštećenje vozila
Ne pričvršćujte užad ni lance za dijelove ovjesa.

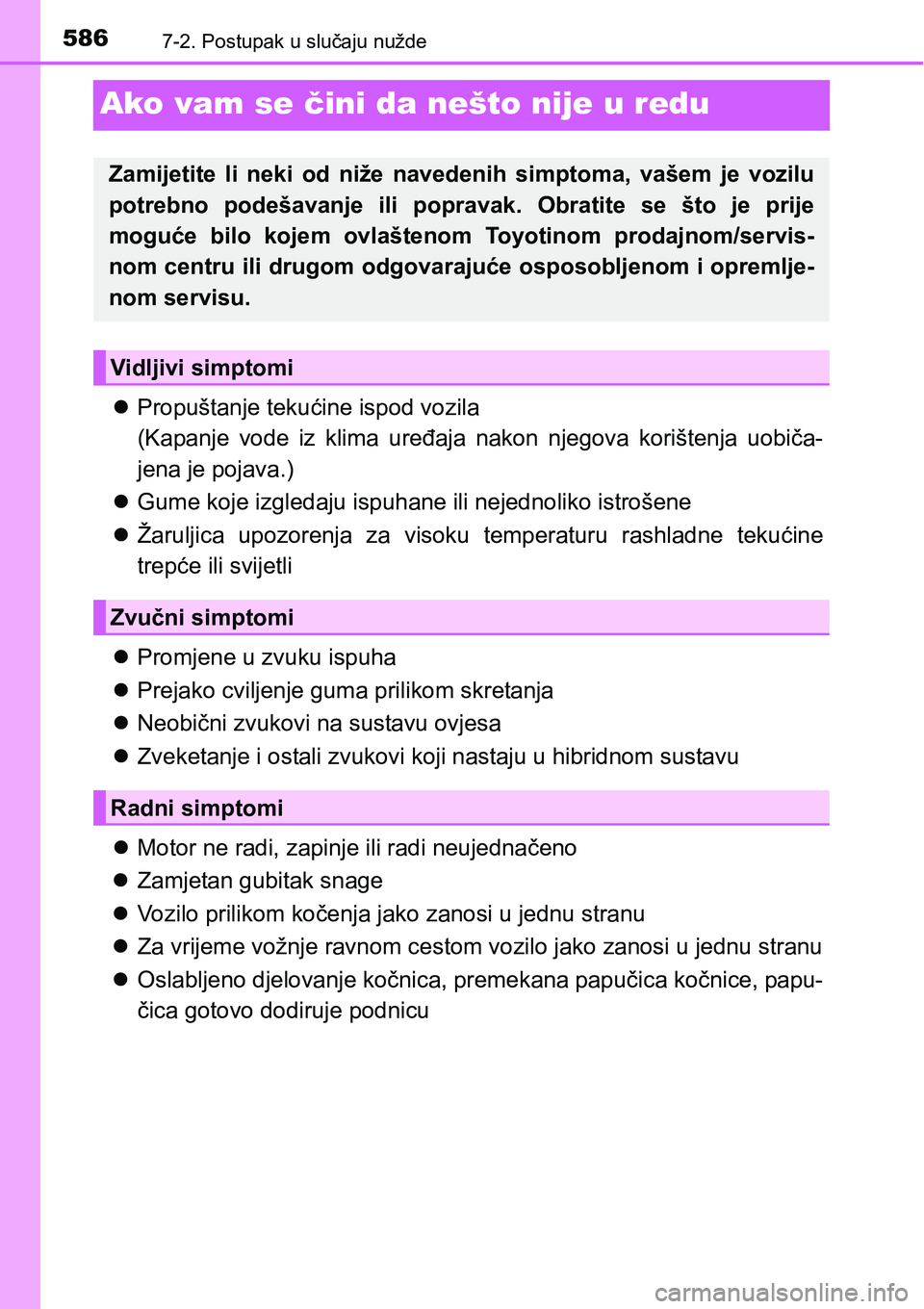

5867-2. Postupak u slučaju nužde
Ako vam se čini da nešto nije u redu
Propuštanje tekućine ispod vozila
(Kapanje vode iz klima uređaja nakon njegova korištenja uobiča-
jena je pojava.)
Gume koje izgledaju ispuhane ili nejednoliko istrošene
Žaruljica upozorenja za visoku temperaturu rashladne tekućine
trepće ili svijetli
Promjene u zvuku ispuha
Prejako cviljenje guma prilikom skretanja
Neobični zvukovi na sustavu ovjesa
Zveketanje i ostali zvukovi koji nastaju u hibridnom sustavu
Motor ne radi, zapinje ili radi neujednačeno
Zamjetan gubitak snage
Vozilo prilikom kočenja jako zanosi u jednu stranu
Za vrijeme vožnje ravnom cestom vozilo jako zanosi u jednu stranu
Oslabljeno djelovanje kočnica, premekana papučica kočnice, papu-
čica gotovo dodiruje podnicu
Zamijetite li neki od niže navedenih simptoma, vašem je vozilu
potrebno podešavanje ili popravak. Obratite se što je prije
moguće bilo kojem ovlaštenom Toyotinom prodajnom/servis-
nom centru ili drugom odgovarajuće osposobljenom i opremlje-
nom servisu.
Vidljivi simptomi
Zvučni simptomi
Radni simptomi

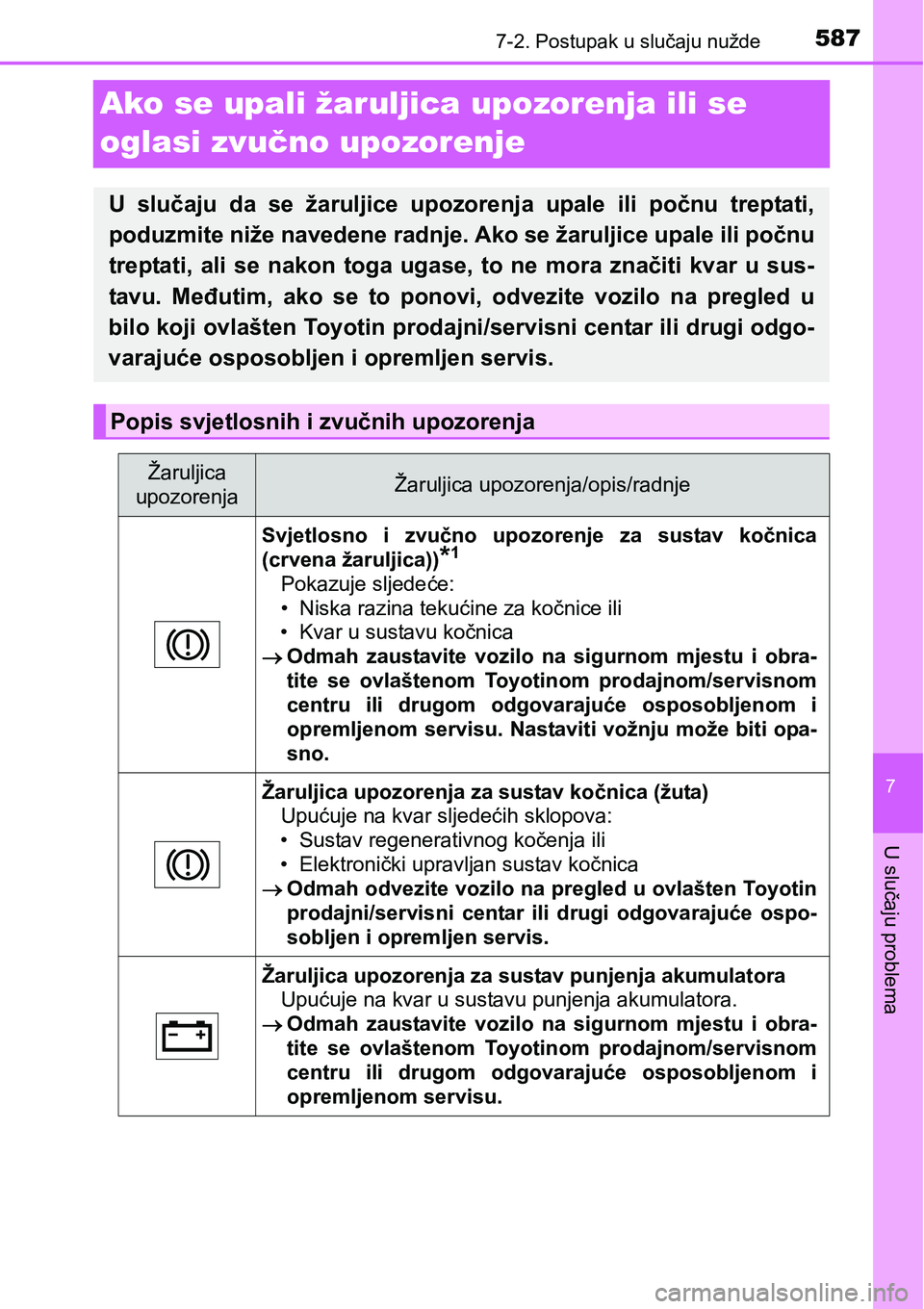

5877-2. Postupak u slučaju nužde
7
U slučaju problema
Ako se upali žaruljica upozorenja ili se
oglasi zvučno upozorenje
U slučaju da se žaruljice upozorenja upale ili počnu treptati,
poduzmite niže navedene radnje. Ako se žaruljice upale ili počnu
treptati, ali se nakon toga ugase, to ne mora značiti kvar u sus-
tavu. Međutim, ako se to ponovi, odvezite vozilo na pregled u
bilo koji ovlašten Toyotin prodajni/servisni centar ili drugi odgo-
varajuće osposobljen i opremljen servis.
Popis svjetlosnih i zvučnih upozorenja
Žaruljica
upozorenjaŽaruljica upozorenja/opis/radnje
Svjetlosno i zvučno upozorenje za sustav kočnica
(crvena žaruljica))
*1
Pokazuje sljedeće:
• Niska razina tekućine za kočnice ili
• Kvar u sustavu kočnica
Odmah zaustavite vozilo na sigurnom mjestu i obra-
tite se ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i
opremljenom servisu. Nastaviti vožnju može biti opa-
sno.
Žaruljica upozorenja za sustav kočnica (žuta)
Upućuje na kvar sljedećih sklopova:
• Sustav regenerativnog kočenja ili
• Elektronički upravljan sustav kočnica
Odmah odvezite vozilo na pregled u ovlašten Toyotin
prodajni/servisni centar ili drugi odgovarajuće ospo-
sobljen i opremljen servis.
Žaruljica upozorenja za sustav punjenja akumulatora
Upućuje na kvar u sustavu punjenja akumulatora.
Odmah zaustavite vozilo na sigurnom mjestu i obra-
tite se ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i
opremljenom servisu.

5887-2. Postupak u slučaju nužde
Žaruljica upozorenja za nizak tlak motornog ulja
(zvučno upozorenje)
*2
Pokazuje da je tlak motornog ulja prenizak.
Odmah zaustavite vozilo na sigurnom mjestu i obra-
tite se ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i
opremljenom servisu.
Žaruljica upozorenja za kvar
Upućuje na kvar sljedećih sklopova:
• Hibridni sustav;
• Sustav elektroničkog upravljanja motorom;
• Sustav s elektronički upravljanom zaklopkom ili
• Sustav nadzora ispušnih plinova (ovisno o opremi)
Odmah odvezite vozilo na pregled u ovlašten Toyotin
prodajni/servisni centar ili drugi odgovarajuće ospo-
sobljen i opremljen servis.
Žaruljica upozorenja sustava zračnih jastuka
Upućuje na kvar sljedećih sklopova:
• Sustav zračnih jastuka ili
• Sustav zatezača sigurnosnih pojasa prednjih sjedala
Odmah odvezite vozilo na pregled u ovlašten Toyotin
prodajni/servisni centar ili drugi odgovarajuće ospo-
sobljen i opremljen servis.
Žaruljica upozorenja sustava ABS
Upućuje na kvar sljedećih sklopova:
• ABS ili
• Sustav pomoći pri naglom kočenju
Odmah odvezite vozilo na pregled u ovlašten Toyotin
prodajni/servisni centar ili drugi odgovarajuće ospo-
sobljen i opremljen servis.
(crveno/žuto)
Žaruljica upozorenja sustava električnog servo uprav-
ljača (zvučno upozorenje)
Upućuje na kvar sustava EPS (električno servo upravljanje).
Odmah odvezite vozilo na pregled u ovlašten Toyotin
prodajni/servisni centar ili drugi odgovarajuće ospo-
sobljen i opremljen servis.
Žaruljica
upozorenjaŽaruljica upozorenja/opis/radnje

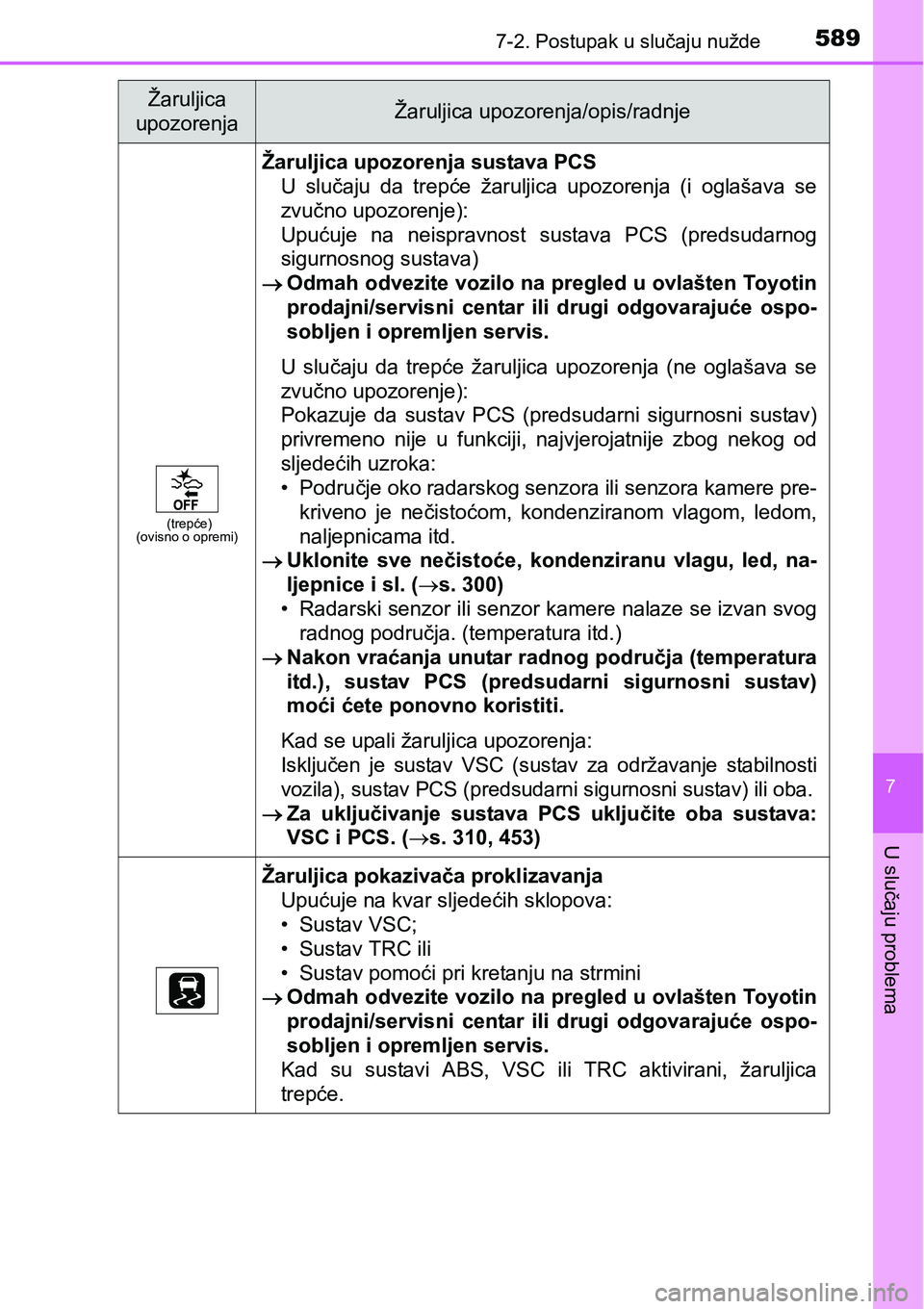

5897-2. Postupak u slučaju nužde
7
U slučaju problema
(trepće)
(ovisno o opremi)
Žaruljica upozorenja sustava PCS
U slučaju da trepće žaruljica upozorenja (i oglašava se
zvučno upozorenje):
Upućuje na neispravnost sustava PCS (predsudarnog
sigurnosnog sustava)
Odmah odvezite vozilo na pregled u ovlašten Toyotin
prodajni/servisni centar ili drugi odgovarajuće ospo-
sobljen i opremljen servis.
U slučaju da trepće žaruljica upozorenja (ne oglašava se
zvučno upozorenje):
Pokazuje da sustav PCS (predsudarni sigurnosni sustav)
privremeno nije u funkciji, najvjerojatnije zbog nekog od
sljedećih uzroka:
• Područje oko radarskog senzora ili senzora kamere pre-
kriveno je nečistoćom, kondenziranom vlagom, ledom,
naljepnicama itd.
Uklonite sve nečistoće, kondenziranu vlagu, led, na-
ljepnice i sl. (s. 300)
• Radarski senzor ili senzor kamere nalaze se izvan svog
radnog područja. (temperatura itd.)
Nakon vraćanja unutar radnog područja (temperatura
itd.), sustav PCS (predsudarni sigurnosni sustav)
moći ćete ponovno koristiti.
Kad se upali žaruljica upozorenja:
Isključen je sustav VSC (sustav za održavanje stabilnosti
vozila), sustav PCS (predsudarni sigurnosni sustav) ili oba.
Za uključivanje sustava PCS uključite oba sustava:
VSC i PCS. (s. 310, 453)
Žaruljica pokazivača proklizavanja
Upućuje na kvar sljedećih sklopova:
•Sustav VSC;
• Sustav TRC ili
• Sustav pomoći pri kretanju na strmini
Odmah odvezite vozilo na pregled u ovlašten Toyotin
prodajni/servisni centar ili drugi odgovarajuće ospo-
sobljen i opremljen servis.
Kad su sustavi ABS, VSC ili TRC aktivirani, žaruljica
trepće.
Žaruljica
upozorenjaŽaruljica upozorenja/opis/radnje

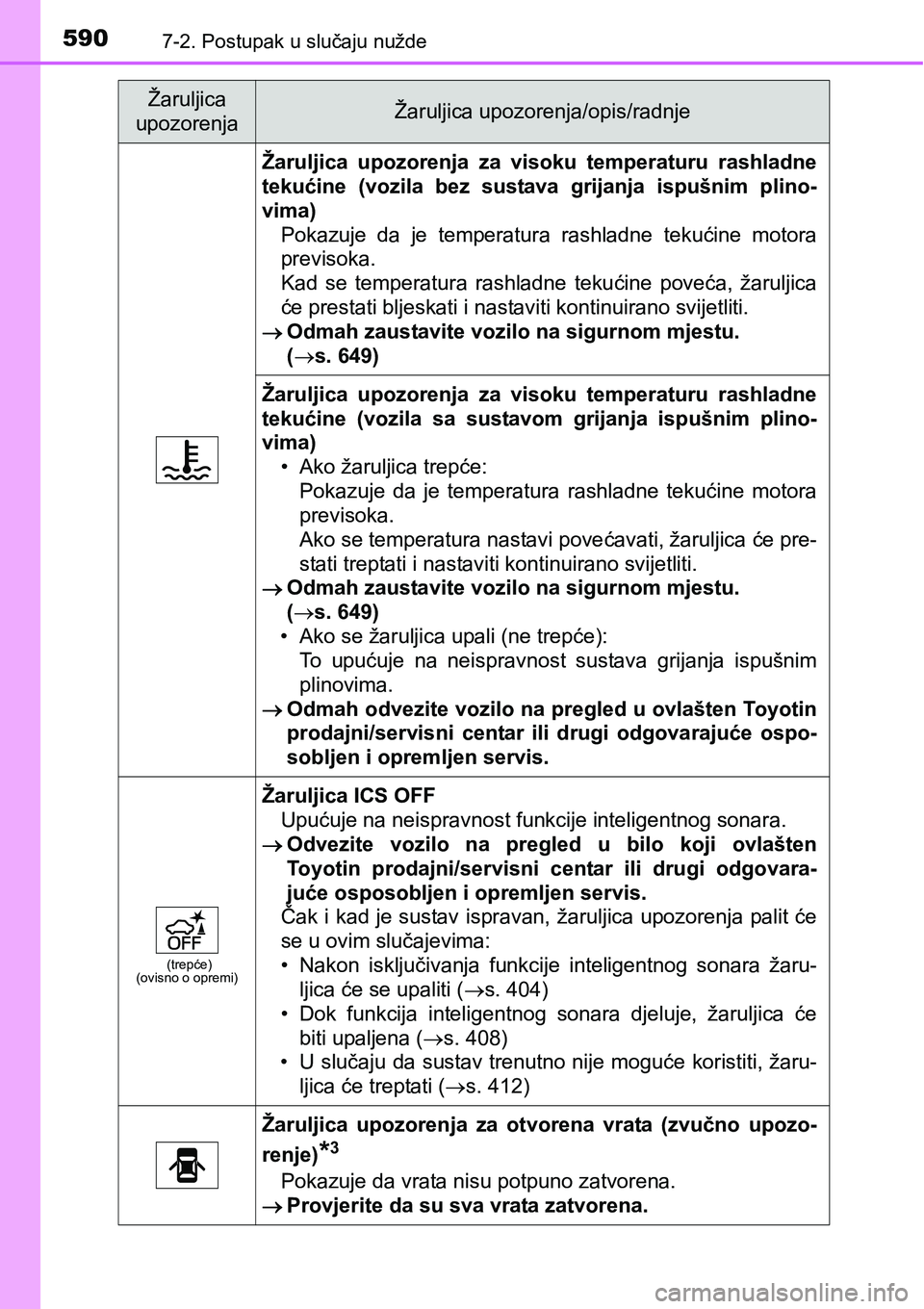

5907-2. Postupak u slučaju nužde
Žaruljica upozorenja za visoku temperaturu rashladne
tekućine (vozila bez sustava grijanja ispušnim plino-
vima)
Pokazuje da je temperatura rashladne tekućine motora
previsoka.
Kad se temperatura rashladne tekućine poveća, žaruljica
će prestati bljeskati i nastaviti kontinuirano svijetliti.
Odmah zaustavite vozilo na sigurnom mjestu.
(s. 649)
Žaruljica upozorenja za visoku temperaturu rashladne
tekućine (vozila sa sustavom grijanja ispušnim plino-
vima)
• Ako žaruljica trepće:
Pokazuje da je temperatura rashladne tekućine motora
previsoka.
Ako se temperatura nastavi povećavati, žaruljica će pre-
stati treptati i nastaviti kontinuirano svijetliti.
Odmah zaustavite vozilo na sigurnom mjestu.
(s. 649)
• Ako se žaruljica upali (ne trepće):
To upućuje na neispravnost sustava grijanja ispušnim
plinovima.
Odmah odvezite vozilo na pregled u ovlašten Toyotin
prodajni/servisni centar ili drugi odgovarajuće ospo-
sobljen i opremljen servis.
(trepće)
(ovisno o opremi)
Žaruljica ICS OFF
Upućuje na neispravnost funkcije inteligentnog sonara.
Odvezite vozilo na pregled u bilo koji ovlašten
Toyotin prodajni/servisni centar ili drugi odgovara-
juće osposobljen i opremljen servis.
Čak i kad je sustav ispravan, žaruljica upozorenja palit će
se u ovim slučajevima:
• Nakon isključivanja funkcije inteligentnog sonara žaru-
ljica će se upaliti (s. 404)
• Dok funkcija inteligentnog sonara djeluje, žaruljica će
biti upaljena (s. 408)
• U slučaju da sustav trenutno nije moguće koristiti, žaru-
ljica će treptati (s. 412)
Žaruljica upozorenja za otvorena vrata (zvučno upozo-
renje)
*3
Pokazuje da vrata nisu potpuno zatvorena.
Provjerite da su sva vrata zatvorena.
Žaruljica
upozorenjaŽaruljica upozorenja/opis/radnje
