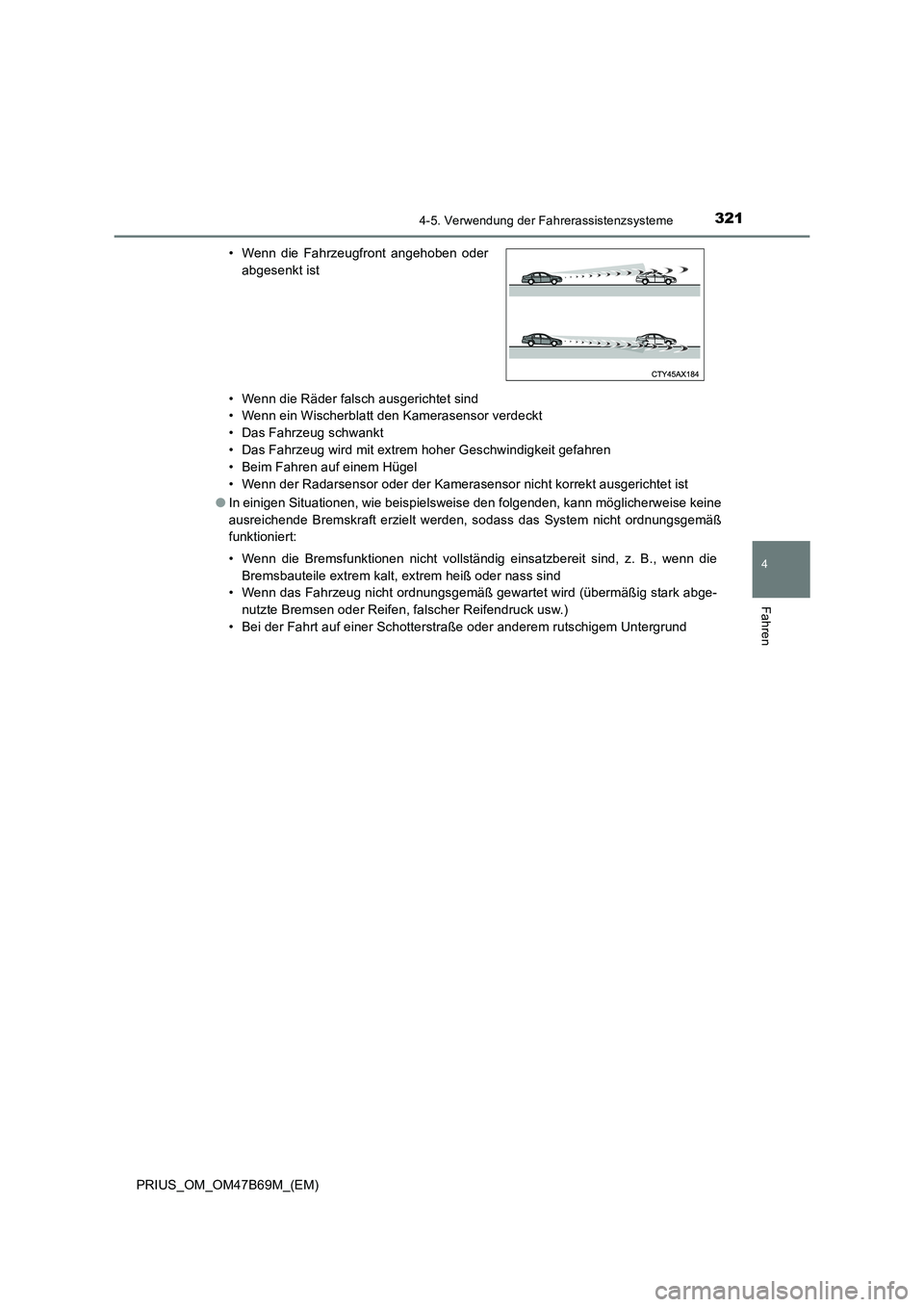

3214-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47B69M_(EM)• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt den Kamerasensor verdeckt
• Das Fahrzeug schwankt
• Das Fahrzeug wird mit extrem hoher Geschwindigkeit gefahren
• Beim Fahren auf einem Hügel
• Wenn der Radarsensor oder der Kamerasensor nicht korrekt ausgerichtet ist
● In einigen Situationen, wie beispielsweise den folgenden, kann möglicherweise keine
ausreichende Bremskraft erzielt werden, sodass das System nicht ordnungsgemäß
funktioniert:
• Wenn die Bremsfunktionen nicht vollständig einsatzbereit sind, z. B., wenn die
Bremsbauteile extrem kalt, extrem heiß oder nass sind
• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (übermäßig stark abge-
nutzte Bremsen oder Reifen, falscher Reifendruck usw.)
• Bei der Fahrt auf einer Schotterstraße oder anderem rutschigem Untergrund • Wenn die Fahrzeugfront angehoben oder abgesenkt ist

3224-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)●

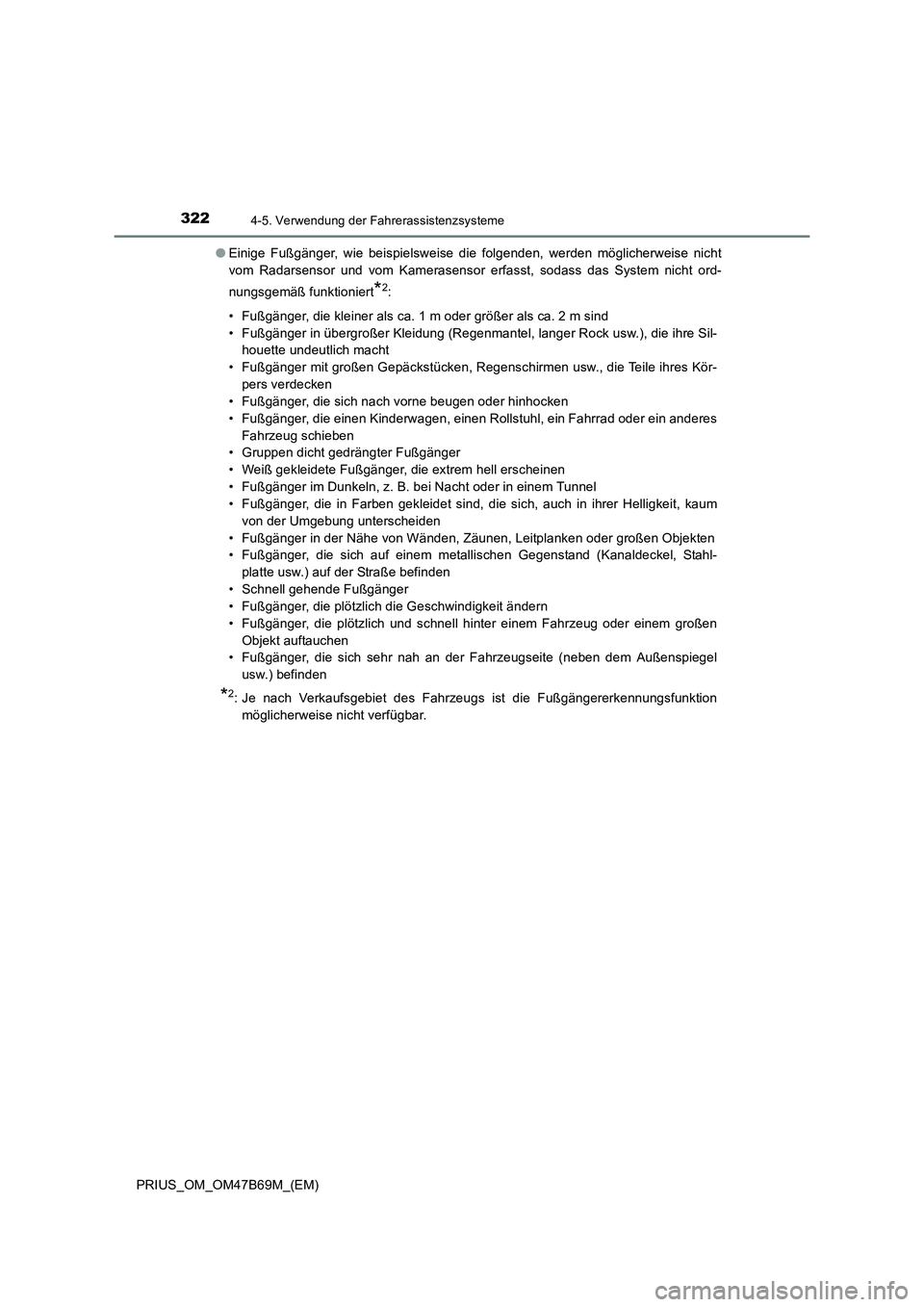

Einige Fußgänger, wie beispielsweise die folgenden, werden möglicherweise nicht
vom Radarsensor und vom Kamerasensor erfasst, sodass das System nicht ord-
nungsgemäß funktioniert
*2:
• Fußgänger, die kleiner als ca. 1 m oder größer als ca. 2 m sind
• Fußgänger in übergroßer Kleidung (Regenmantel, langer Rock usw.), die ihre Sil- houette undeutlich macht
• Fußgänger mit großen Gepäckstücken, Regenschirmen usw., die Teile ihres Kör- pers verdecken
• Fußgänger, die sich nach vorne beugen oder hinhocken
• Fußgänger, die einen Kinderwagen, einen Rollstuhl, ein Fahrrad oder ein anderes
Fahrzeug schieben
• Gruppen dicht gedrängter Fußgänger
• Weiß gekleidete Fußgänger, die extrem hell erscheinen
• Fußgänger im Dunkeln, z. B. bei Nacht oder in einem Tunnel
• Fußgänger, die in Farben gekleidet sind, die sich, auch in ihrer Helligkeit, kaum
von der Umgebung unterscheiden
• Fußgänger in der Nähe von Wänden, Zäunen, Leitplanken oder großen Objekten
• Fußgänger, die sich auf einem metallischen Gegenstand (Kanaldeckel, Stahl- platte usw.) auf der Straße befinden
• Schnell gehende Fußgänger
• Fußgänger, die plötzlich die Geschwindigkeit ändern
• Fußgänger, die plötzlich und schnell hinter einem Fahrzeug oder einem großen Objekt auftauchen
• Fußgänger, die sich sehr nah an der Fahrzeugseite (neben dem Außenspiegel
usw.) befinden
*2: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgängererkennungsfunktionmöglicherweise nicht verfügbar.

3234-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47B69M_(EM)■
Wenn die PCS-Warnleuchte blinkt und au f dem Multi-Informationsdisplay eine
Warnmeldung angezeigt wird
Das Pre-Crash-Sicherheitssystem ist möglicherweise vorübergehend nicht verfügbar
oder es liegt eine Funktionsstörung des Systems vor.
● In den folgenden Situationen erlöschen die Warnleuchte und die Meldung, und das
System ist wieder betriebsbereit, sobald die normalen Betriebsbedingungen erneut
gegeben sind:
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren-
zende Bereich heiß ist, z. B. in der Sonne
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren- zende Bereich kalt ist, z. B. bei extrem kalter Witterung
• Wenn der Radarsensor oder das Frontgrill-Emblem verschmutzt oder mit Schnee
usw. bedeckt ist
• Wenn der Bereich der Windschutzscheibe vor dem Kamerasensor beschlagen oder mit Kondenswasser oder Eis bedeckt ist
(Entfernen von Beschlag auf der Windschutzscheibe: →S. 475)
• Wenn der Kamerasensor verdeckt ist, z. B. durch die geöffnete Motorhaube oder einen Aufkleber auf der Windschutzscheibe im Bereich des Kamerasensors
● Wenn die PCS-Warnleuchte weiterhin blinkt oder die Warnmeldung nicht erlischt,
weist das System möglicherweise eine Funktionsstörung auf. Lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprü-
fen.
■ Bei deaktiviertem VSC
●Wenn das elektronische Stabilitätsprogramm VSC deaktiviert wird ( →S. 457), wer-
den der Pre-Crash-Bremsassistent und das Pre-Crash-Bremssystem ebenfalls deak-
tiviert.
● Die PCS-Warnleuchte leuchtet auf und “VSC steht auf AUS - Pre-Crash-Bremse ist
deaktiviert” wird auf dem Multi-Informationsdisplay angezeigt.

3244-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)

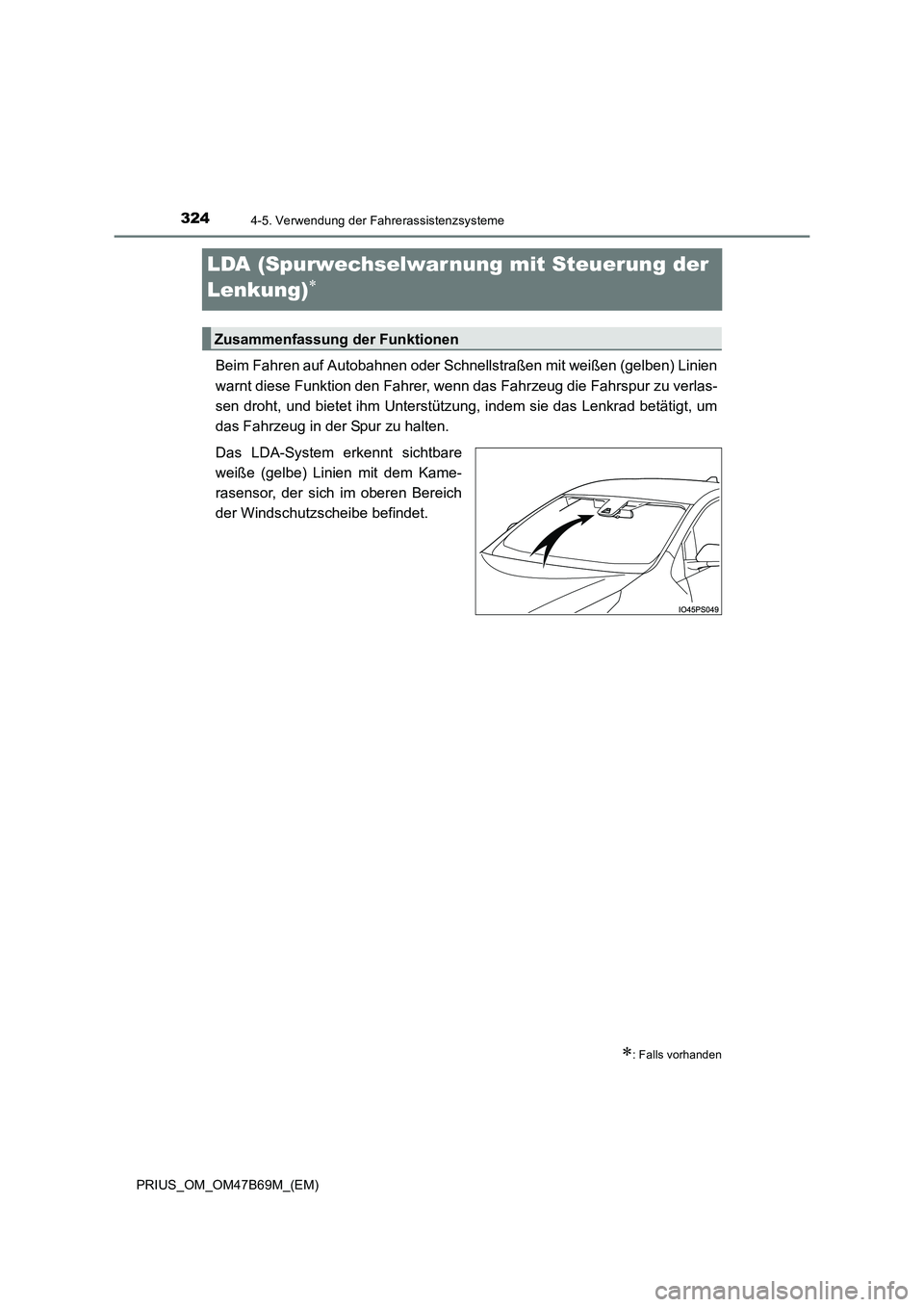

LDA (Spurwechselwar nung mit Steuerung der
Lenkung)
∗
Beim Fahren auf Autobahnen oder Schnellstraßen mit weißen (gelben) Linien
warnt diese Funktion den Fahrer, wenn das Fahrzeug die Fahrspur zu verlas-
sen droht, und bietet ihm Unterstützung, indem sie das Lenkrad betätigt, um
das Fahrzeug in der Spur zu halten.
Das LDA-System erkennt sichtbare
weiße (gelbe) Linien mit dem Kame-
rasensor, der sich im oberen Bereich
der Windschutzscheibe befindet.
∗: Falls vorhanden
Zusammenfassung der Funktionen

3254-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47B69M_(EM)

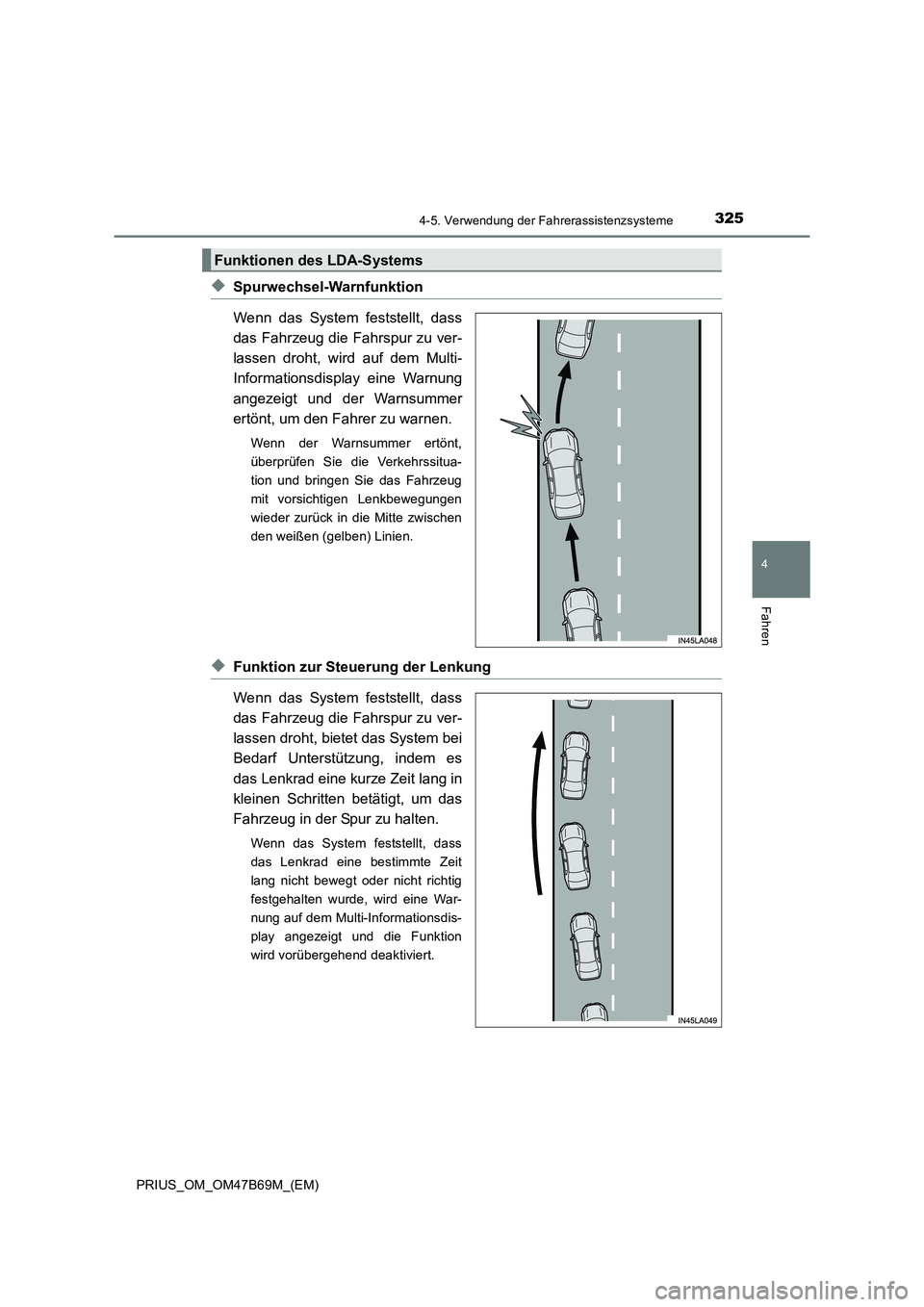

◆Spurwechsel-Warnfunktion
Wenn das System feststellt, dass
das Fahrzeug die Fahrspur zu ver-
lassen droht, wird auf dem Multi-
Informationsdisplay eine Warnung
angezeigt und der Warnsummer
ertönt, um den Fahrer zu warnen.
Wenn der Warnsummer ertönt,
überprüfen Sie die Verkehrssitua-
tion und bringen Sie das Fahrzeug
mit vorsichtigen Lenkbewegungen
wieder zurück in die Mitte zwischen
den weißen (gelben) Linien.
◆Funktion zur Steuerung der Lenkung
Wenn das System feststellt, dass
das Fahrzeug die Fahrspur zu ver-
lassen droht, bietet das System bei
Bedarf Unterstützung, indem es
das Lenkrad eine kurze Zeit lang in
kleinen Schritten betätigt, um das
Fahrzeug in der Spur zu halten.
Wenn das System feststellt, dass
das Lenkrad eine bestimmte Zeit
lang nicht bewegt oder nicht richtig
festgehalten wurde, wird eine War-
nung auf dem Multi-Informationsdis-
play angezeigt und die Funktion
wird vorübergehend deaktiviert.
Funktionen des LDA-Systems

3264-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)

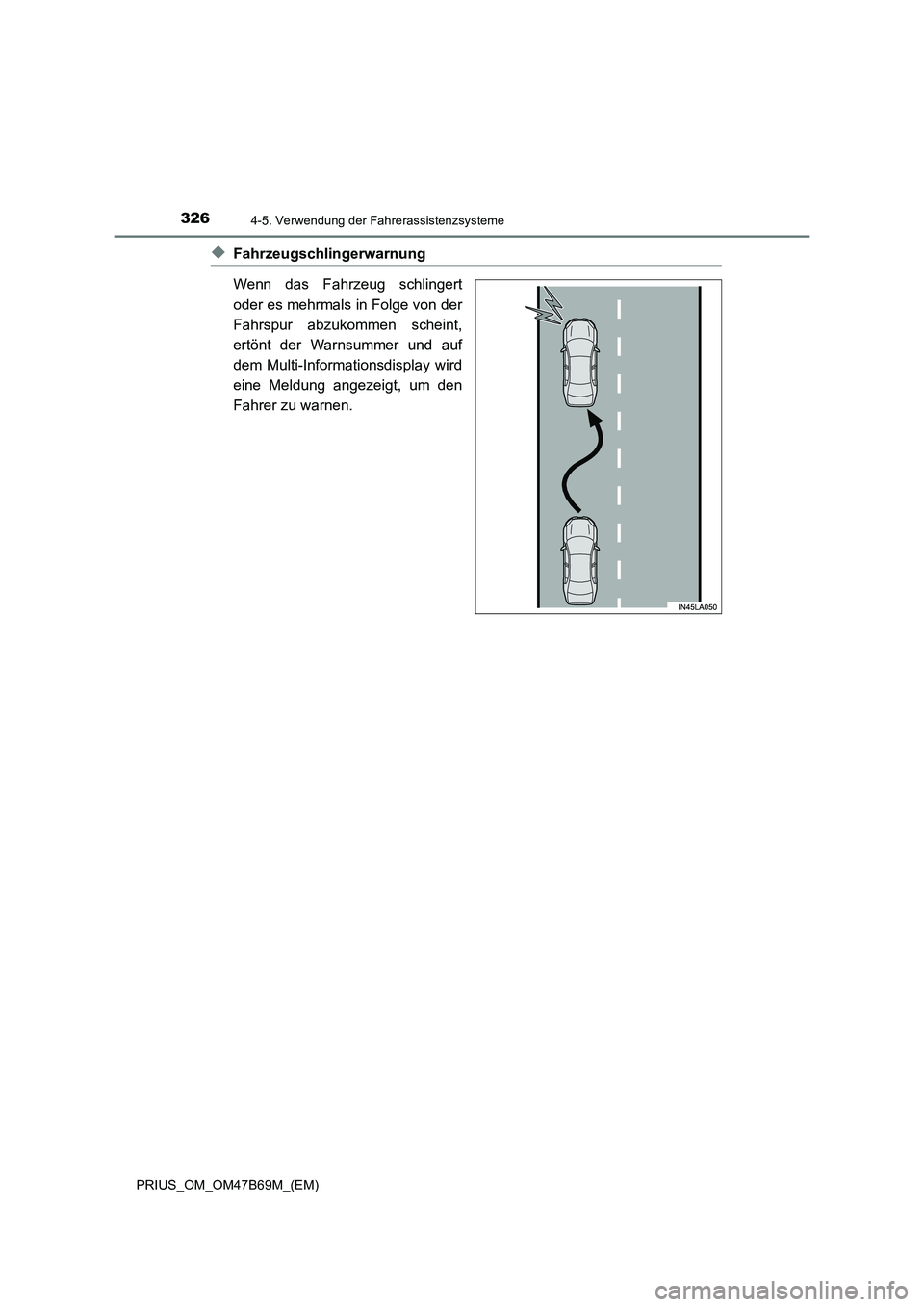

◆Fahrzeugschlingerwarnung
Wenn das Fahrzeug schlingert
oder es mehrmals in Folge von der
Fahrspur abzukommen scheint,
ertönt der Warnsummer und auf
dem Multi-Informationsdisplay wird
eine Meldung angezeigt, um den
Fahrer zu warnen.

3274-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47B69M_(EM)

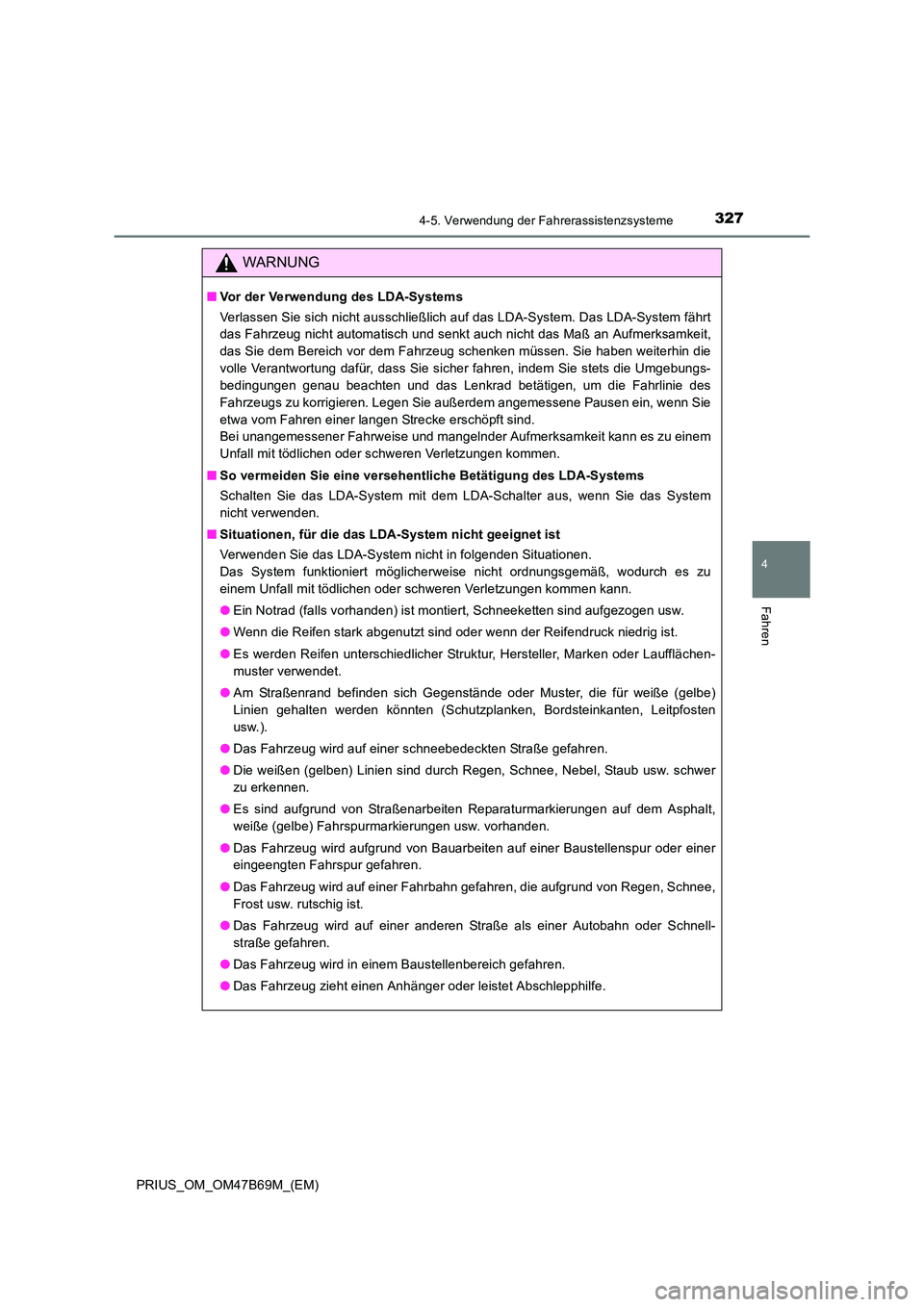

WARNUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt
das Fahrzeug nicht automatisch und senkt auch nicht das Maß an Aufmerksamkeit,
das Sie dem Bereich vor dem Fahrzeug schenken müssen. Sie haben weiterhin die
volle Verantwortung dafür, dass Sie sicher fahren, indem Sie stets die Umgebungs-
bedingungen genau beachten und das Lenkrad betätigen, um die Fahrlinie des
Fahrzeugs zu korrigieren. Legen Sie außerdem angemessene Pausen ein, wenn Sie
etwa vom Fahren einer langen Strecke erschöpft sind.
Bei unangemessener Fahrweise und mangelnder Aufmerksamkeit kann es zu einem
Unfall mit tödlichen oder schweren Verletzungen kommen.
■ So vermeiden Sie eine versehentliche Betätigung des LDA-Systems
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn Sie das System
nicht verwenden.
■ Situationen, für die das LDA-System nicht geeignet ist
Verwenden Sie das LDA-System nicht in folgenden Situationen.
Das System funktioniert möglicherweise nicht ordnungsgemäß, wodurch es zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.
●Ein Notrad (falls vorhanden) ist montiert, Schneeketten sind aufgezogen usw.
● Wenn die Reifen stark abgenutzt sind oder wenn der Reifendruck niedrig ist.
● Es werden Reifen unterschiedlicher Struktur, Hersteller, Marken oder Laufflächen-
muster verwendet.
● Am Straßenrand befinden sich Gegenstände oder Muster, die für weiße (gelbe)
Linien gehalten werden könnten (Schutzplanken, Bordsteinkanten, Leitpfosten
usw.).
● Das Fahrzeug wird auf einer schneebedeckten Straße gefahren.
● Die weißen (gelben) Linien sind durch Regen, Schnee, Nebel, Staub usw. schwer
zu erkennen.
● Es sind aufgrund von Straßenarbeiten Reparaturmarkierungen auf dem Asphalt,
weiße (gelbe) Fahrspurmarkierungen usw. vorhanden.
● Das Fahrzeug wird aufgrund von Bauarbeiten auf einer Baustellenspur oder einer
eingeengten Fahrspur gefahren.
● Das Fahrzeug wird auf einer Fahrbahn gefahren, die aufgrund von Regen, Schnee,
Frost usw. rutschig ist.
● Das Fahrzeug wird auf einer anderen Straße als einer Autobahn oder Schnell-
straße gefahren.
● Das Fahrzeug wird in einem Baustellenbereich gefahren.
● Das Fahrzeug zieht einen Anhänger oder leistet Abschlepphilfe.

3284-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)

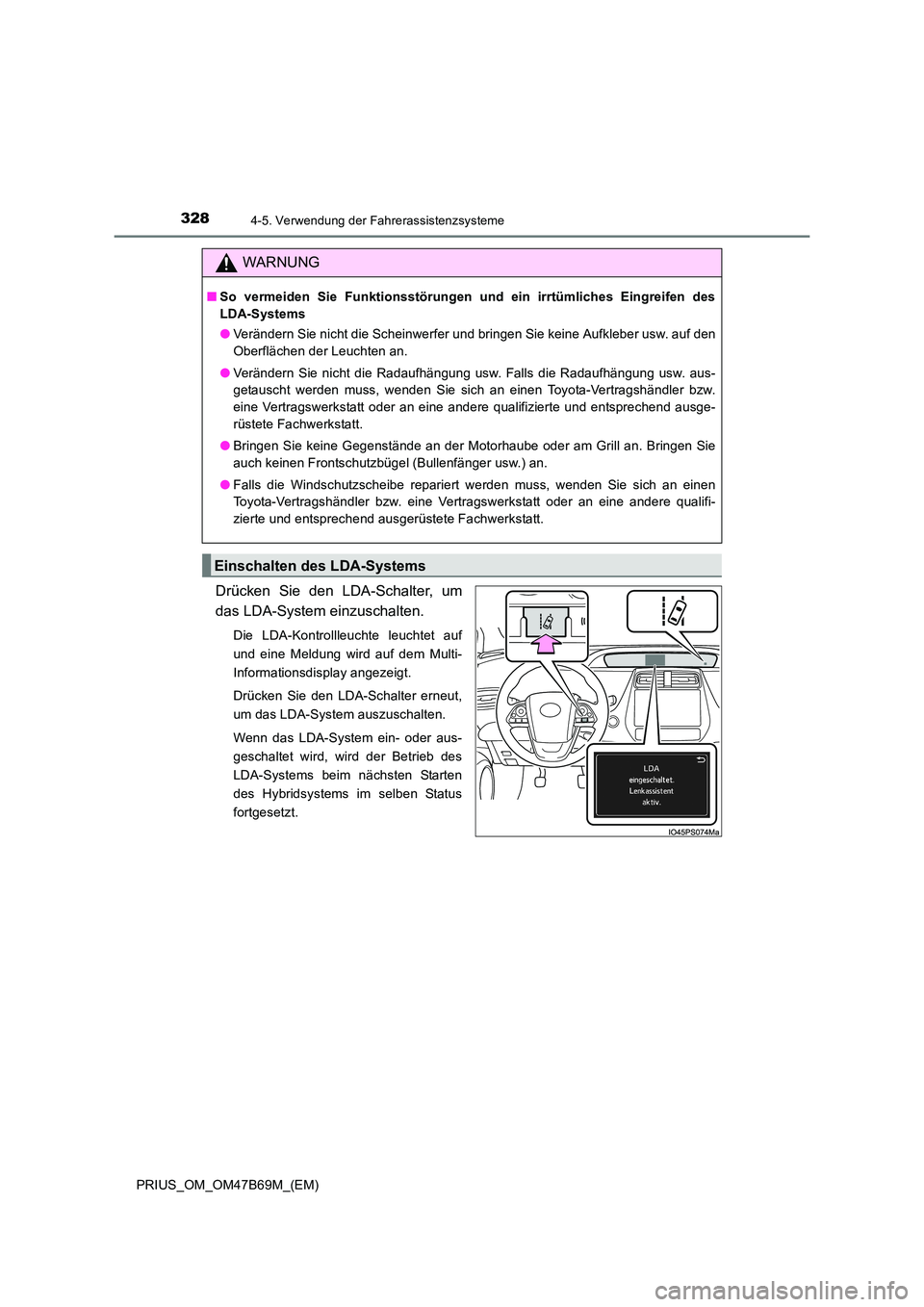

Drücken Sie den LDA-Schalter, um
das LDA-System einzuschalten.
Die LDA-Kontrollleuchte leuchtet auf
und eine Meldung wird auf dem Multi-
Informationsdisplay angezeigt.
Drücken Sie den LDA-Schalter erneut,
um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder aus-
geschaltet wird, wird der Betrieb des
LDA-Systems beim nächsten Starten
des Hybridsystems im selben Status
fortgesetzt.
WARNUNG
■So vermeiden Sie Funktionsstörungen und ein irrtümliches Eingreifen des
LDA-Systems
●Verändern Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber usw. auf den
Oberflächen der Leuchten an.
● Verändern Sie nicht die Radaufhängung usw. Falls die Radaufhängung usw. aus-
getauscht werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausge-
rüstete Fachwerkstatt.
● Bringen Sie keine Gegenstände an der Motorhaube oder am Grill an. Bringen Sie
auch keinen Frontschutzbügel (Bullenfänger usw.) an.
● Falls die Windschutzscheibe repariert werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
Einschalten des LDA-Systems

3294-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47B69M_(EM)

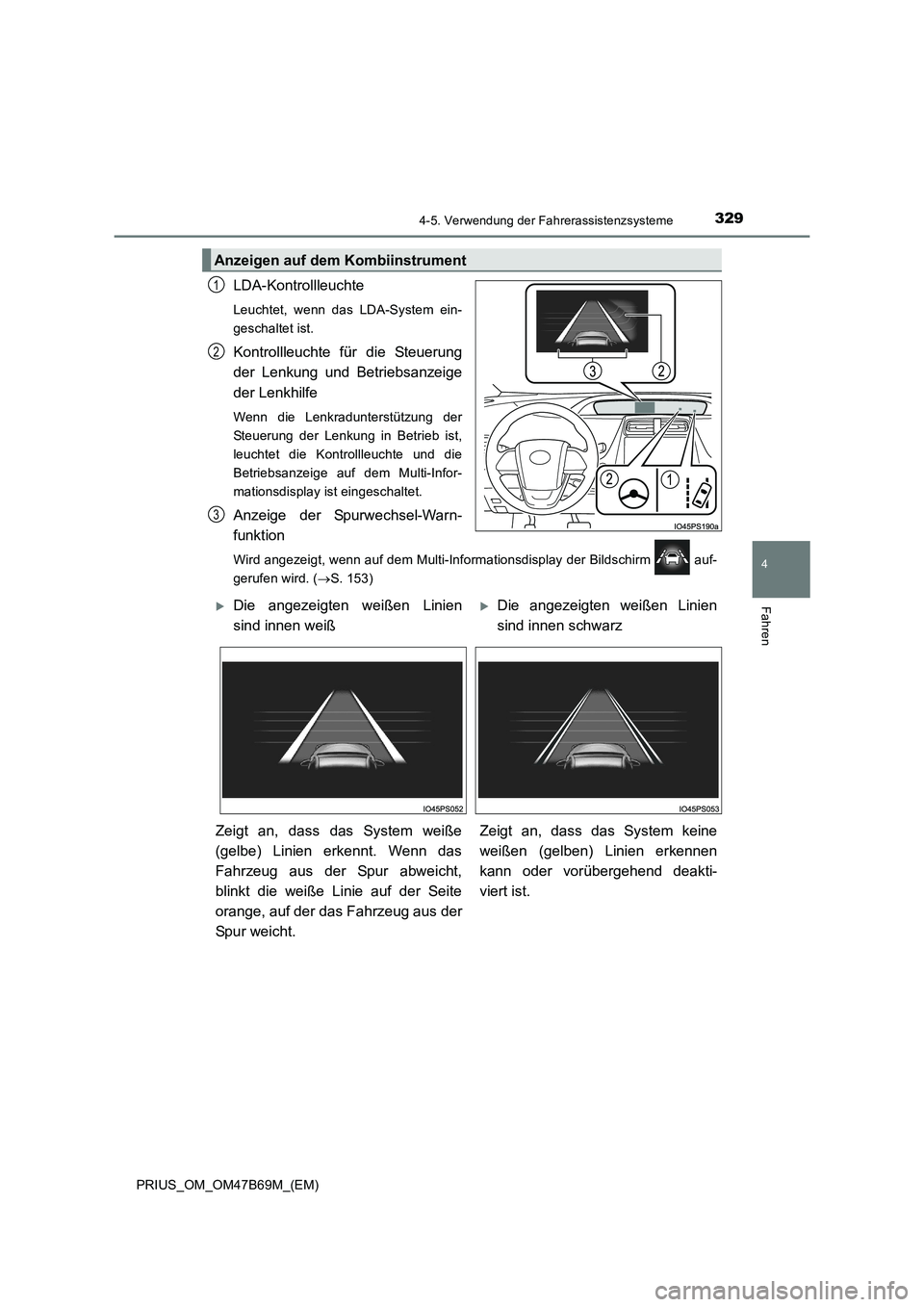

LDA-Kontrollleuchte
Leuchtet, wenn das LDA-System ein-
geschaltet ist.
Kontrollleuchte für die Steuerung
der Lenkung und Betriebsanzeige
der Lenkhilfe
Wenn die Lenkradunterstützung der
Steuerung der Lenkung in Betrieb ist,
leuchtet die Kontrollleuchte und die
Betriebsanzeige auf dem Multi-Infor-
mationsdisplay ist eingeschaltet.
Anzeige der Spurwechsel-Warn-
funktion
Wird angezeigt, wenn auf dem Multi-Informationsdisplay der Bildschirm auf-
gerufen wird. (→S. 153)
Anzeigen auf dem Kombiinstrument
1
2
3
XDie angezeigten weißen Linien
sind innen weißXDie angezeigten weißen Linien
sind innen schwarz
Zeigt an, dass das System weiße
(gelbe) Linien erkennt. Wenn das
Fahrzeug aus der Spur abweicht,
blinkt die weiße Linie auf der Seite
orange, auf der das Fahrzeug aus der
Spur weicht. Zeigt an, dass das System keine
weißen (gelben) Linien erkennen
kann oder vorübergehend deakti-
viert ist.

3304-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)

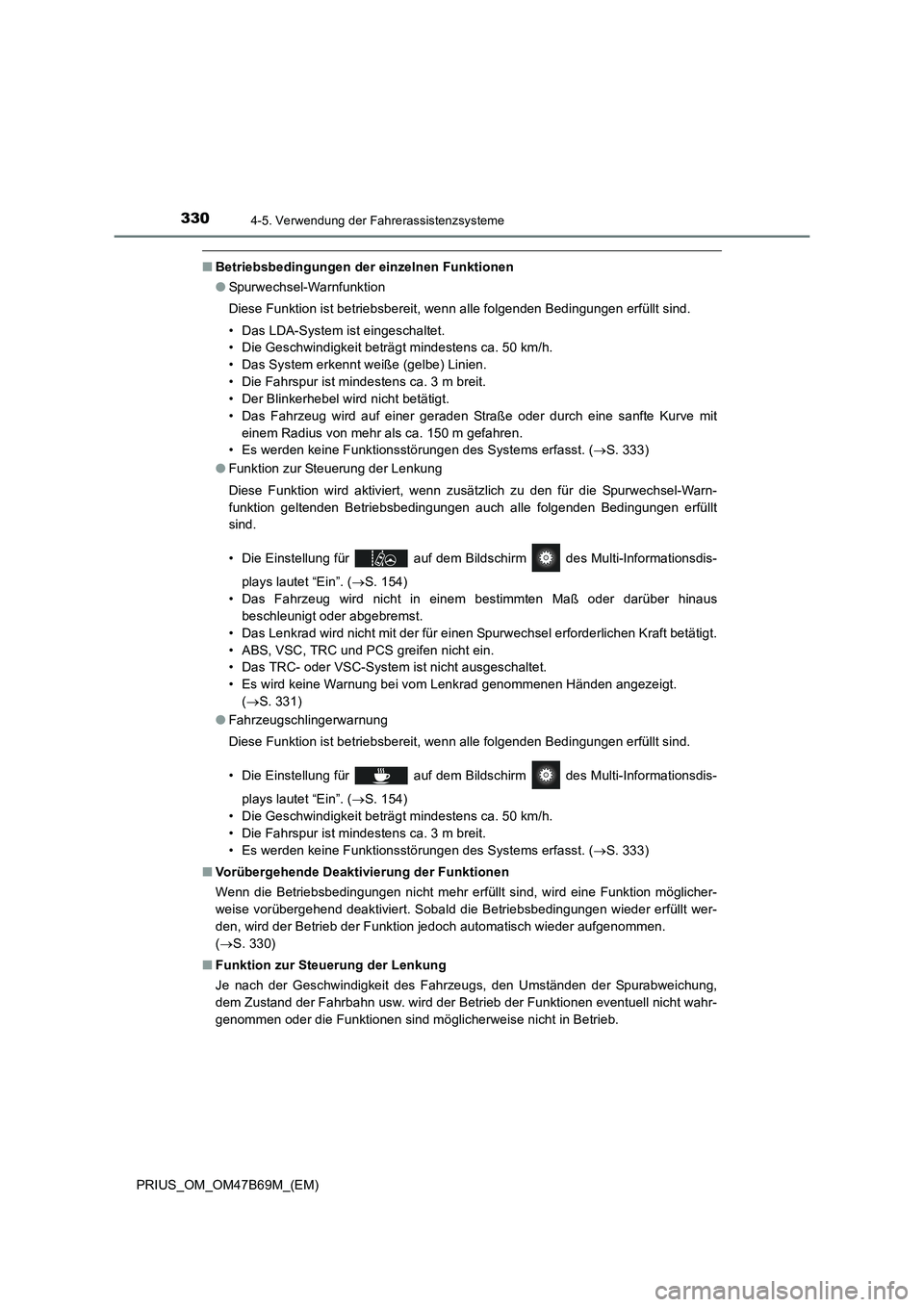

■Betriebsbedingungen der einzelnen Funktionen
●Spurwechsel-Warnfunktion
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Das LDA-System ist eingeschaltet.
• Die Geschwindigkeit beträgt mindestens ca. 50 km/h.
• Das System erkennt weiße (gelbe) Linien.
• Die Fahrspur ist mindestens ca. 3 m breit.
• Der Blinkerhebel wird nicht betätigt.
• Das Fahrzeug wird auf einer geraden Straße oder durch eine sanfte Kurve mit
einem Radius von mehr als ca. 150 m gefahren.
• Es werden keine Funktionsstörungen des Systems erfasst. ( →S. 333)
● Funktion zur Steuerung der Lenkung
Diese Funktion wird aktiviert, wenn zusätzlich zu den für die Spurwechsel-Warn-
funktion geltenden Betriebsbedingungen auch alle folgenden Bedingungen erfüllt
sind.
• Die Einstellung für auf dem Bildschirm des Multi-Informationsdis-
plays lautet “Ein”. ( →S. 154)
• Das Fahrzeug wird nicht in einem bestimmten Maß oder darüber hinaus beschleunigt oder abgebremst.
• Das Lenkrad wird nicht mit der für einen Spurwechsel erforderlichen Kraft betätigt.
• ABS, VSC, TRC und PCS greifen nicht ein.
• Das TRC- oder VSC-System ist nicht ausgeschaltet.
• Es wird keine Warnung bei vom Lenkrad genommenen Händen angezeigt. (→ S. 331)
● Fahrzeugschlingerwarnung
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Die Einstellung für auf dem Bildschirm des Multi-Informationsdis-
plays lautet “Ein”. ( →S. 154)
• Die Geschwindigkeit beträgt mindestens ca. 50 km/h.
• Die Fahrspur ist mindestens ca. 3 m breit.
• Es werden keine Funktionsstörungen des Systems erfasst. ( →S. 333)
■ Vorübergehende Deaktivierung der Funktionen
Wenn die Betriebsbedingungen nicht mehr erfüllt sind, wird eine Funktion möglicher-
weise vorübergehend deaktiviert. Sobald die Betriebsbedingungen wieder erfüllt wer-
den, wird der Betrieb der Funktion jedoch automatisch wieder aufgenommen.
(→ S. 330)
■ Funktion zur Steuerung der Lenkung
Je nach der Geschwindigkeit des Fahrzeugs, den Umständen der Spurabweichung,
dem Zustand der Fahrbahn usw. wird der Betrieb der Funktionen eventuell nicht wahr-
genommen oder die Funktionen sind möglicherweise nicht in Betrieb.
