711-3. Hybridsystem
1
OM47B56SE
Trygghet och säkerhet
En luftventil är placerad under
baksätets högra sida för kylning av
hybridbatteriet. Om ventilen block-
eras kan hybridbatteriet överhettas
vilket innebär att batteriets effekt
reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängningssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verksamhet med motsvarande kvalifikationer och
utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informationsdisplayen, läs med-
delandet och följ anvisningarna.
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM47B56SE.book Page 71 Wednes day, September 21, 2016 5:34 PM

721-3. Hybridsystem
OM47B56SE
■Om en varningslampa tänds, om ett varningsmeddelande visas, eller om
12--voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte. Försök i så fall att starta systemet igen.
Om ”READY”-lampan inte tänds ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
■ Om du får slut på bränsle
Om bilen har fått slut på bränsle och hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att varningslampan för låg bränslenivå
(→Sid. 558) slocknar. Om bränslenivån i tanken är extremt låg kan ibland
hybridsystemet inte startas. (Standardmängden bränsle 7,5 liter, när bilen
står på plant underlag. Volymen kan variera om bilen står på sluttande under-
lag. Fyll på extra bränsle om bilen står på en sluttning.)
■ Elektromagnetiska vågor
●Högspänningsdelar och -kablar på hybridbilar innehåller elektromagnetiska
skydd och avger därför ungefär samma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar eller hemelektronisk utrustning.
● Din bil kan orsaka ljudstörningar i radi odelar som tillverkats av tredje part.
■ Hybridbatteri
Hybridbatteriet har begränsad livslängd. Hybridbatteriets livslängd kan
variera beroende på körstil och körförhållanden.
■ Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
OM47B56SE.book Page 72 Wednes day, September 21, 2016 5:34 PM

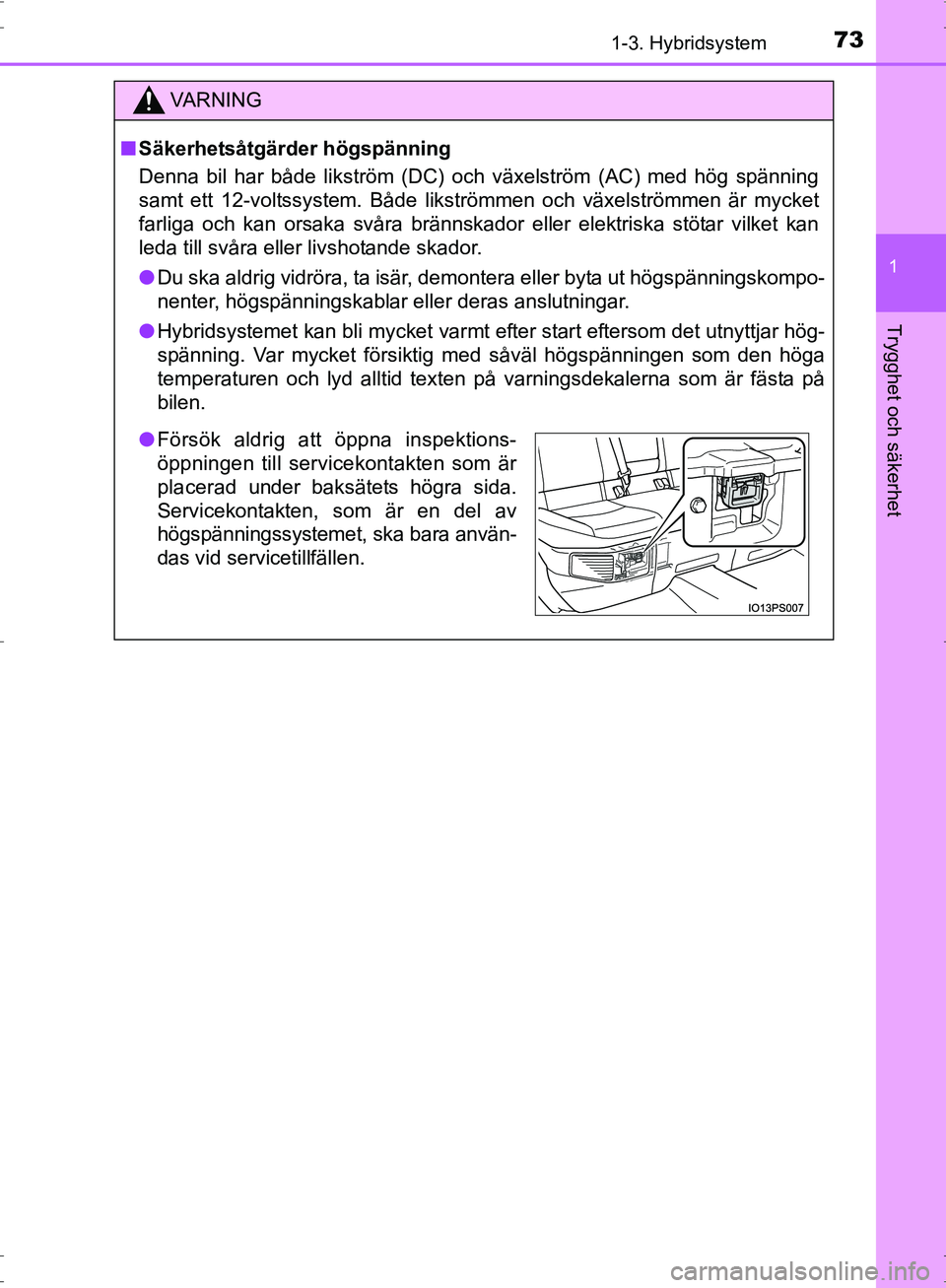

731-3. Hybridsystem
1
OM47B56SE
Trygghet och säkerhet
VA R N I N G
■Säkerhetsåtgärder högspänning
Denna bil har både likström (DC) och växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likströmmen och växelströmmen är mycket
farliga och kan orsaka svåra brännskador eller elektriska stötar vilket kan
leda till svåra eller livshotande skador.
● Du ska aldrig vidröra, ta isär, demontera eller byta ut högspänningskompo-
nenter, högspänningskablar eller deras anslutningar.
● Hybridsystemet kan bli mycket varmt efter start eftersom det utnyttjar hög-
spänning. Var mycket försiktig med såväl högspänningen som den höga
temperaturen och lyd alltid texten på varningsdekalerna som är fä\
sta på
bilen.
●Försök aldrig att öppna inspektions-
öppningen till servicekontakten som är
placerad under baksätets högra sida.
Servicekontakten, som är en del av
högspänningssystemet, ska bara använ-
das vid servicetillfällen.
OM47B56SE.book Page 73 Wednes day, September 21, 2016 5:34 PM

741-3. Hybridsystem
OM47B56SE
VA R N I N G
■Försiktighet vid bilolyckor
Observera följande säkerhetsanvisningar för att minska risken för svåra
eller livshotande skador:
● Kör av bilen från vägen, ansätt parkeringsbromsen, ändra växelläget till P
och stäng av hybridsystemet.
● Rör aldrig högspänningskomponenter, kablar och anslutningsdon.
● Rör aldrig elkablar som sticker ut utanför eller inne i bilen. Du kan få en
livsfarlig elektrisk stöt. Rör aldrig någon kabel i elsystemet.
● Om vätska läcker ut från någon del av bilen får du inte röra vätskan. Det kan
vara starkt alkalisk elektrolyt från hybridbatteriet. Om du får vätska på huden
eller i ögonen ska du omedelbart skölja bort den med stora mängder vatten
eller, om möjligt, med borsyrelösning. Uppsök omedelbart läkare.
● Om det skulle börja brinna i hybridbilen ska du lämna den snarast möjligt.
Använd aldrig en brandsläckare som inte är avsedd för elektrisk brand.
Även en liten mängd vatten kan vara farligt.
● Om din bil måste bogseras ska det ske med framhjulen upplyfta från marken.
Om hjulen, som är anslutna till elmotorn, är på marken under bogsering
kan motorn fortsätta att generera elektricitet. Det kan orsaka brand.
(→Sid. 548)
● Undersök noggrant marken under bilen. Om du upptäcker att vätska har
runnit ner på marken kan bränslesystemet vara skadat. Lämna bilen sna-
rast möjligt.
OM47B56SE.book Page 74 Wednes day, September 21, 2016 5:34 PM

751-3. Hybridsystem
1
OM47B56SE
Trygghet och säkerhet
VA R N I N G
■Hybridbatteri
● Du ska aldrig sälja, ge bort eller anpassa hybridbatteriet. För att undvika
olyckshändelser ska hybridbatterier so m tagits bort från ett skrotat fordon
samlas in genom en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning. Du
ska inte avyttra batteriet på egen hand.
Om batteriet inte tas om hand på korrekt sätt kan följande inträffa vilket
kan leda till svåra eller livshotande skador:
• Hybridbatteriet kan skrotas eller slängas bort på olagligt sätt vilket blir en miljöfara, eller också kan någon vidröra en högspänningskomponent
vilket resulterar i en elektrisk stöt.
• Hybridbatteriet är endast avsett att användas i din hybridbil. Om hybrid- batteriet används utanför din bil, eller anpassas på något sätt, kan olycks-
händelser som exempelvis elstötar, värmeutveckling, rökutveckling,
explosion och elektrolytläckage uppstå.
När du säljer bilen vidare eller lämnar över din bil är risken för en olycka
extremt hög eftersom personen som tar emot bilen är eventuellt inte med-
veten om dessa faror.
● Om din bil skrotas utan att hybridbatteriet har demonterats finns det risk
för svåra elektriska stötar om högspänningsdelar, kablar eller respektive
anslutningsdon vidrörs. Om din bil behöver skrotas måste du låta en auk-
toriserad Toyota-återförsäljare, Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning, eller en kvalificerad reparatör,
ta hand om hybridbatteriet. Om hybridbatteriet inte omhändertas på rätt
sätt kan det orsaka dödsfall eller allvarliga personskador på grund av elek-
triska stötar.
OM47B56SE.book Page 75 Wednes day, September 21, 2016 5:34 PM

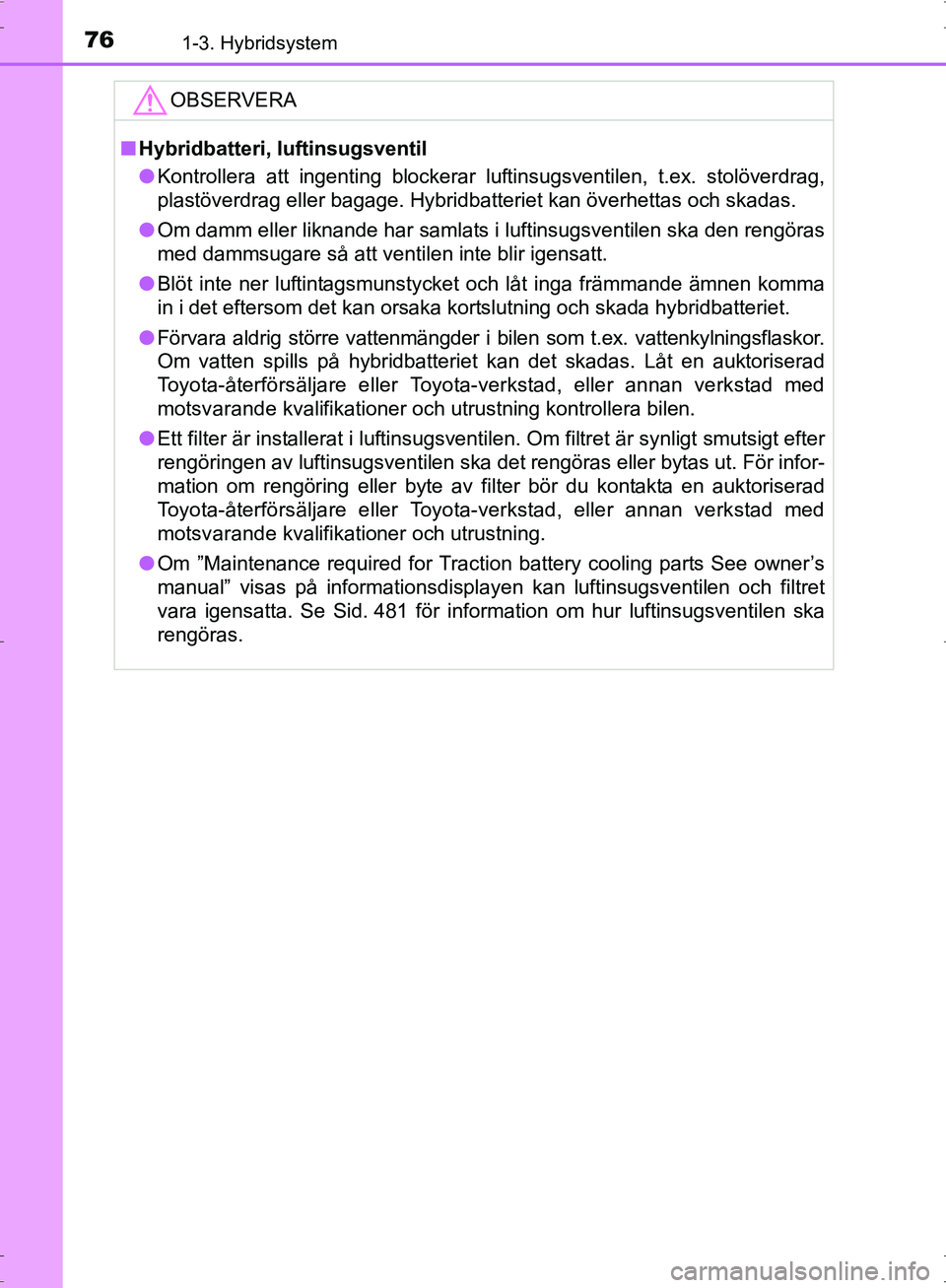

761-3. Hybridsystem
OM47B56SE
OBSERVERA
■Hybridbatteri, luftinsugsventil
● Kontrollera att ingenting blockerar luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Hybridbatteriet kan överhettas och skadas.
● Om damm eller liknande har samlats i luftinsugsventilen ska den rengöras
med dammsugare så att ventilen inte blir igensatt.
● Blöt inte ner luftintagsmunstycket och låt inga främmande ämnen komma
in i det eftersom det kan orsaka kortslutning och skada hybridbatteriet.
● Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet kan det skadas. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
● Ett filter är installerat i luftinsugsventilen. Om filtret är synligt smutsigt efter
rengöringen av luftinsugsventilen ska det rengöras eller bytas ut. För infor-
mation om rengöring eller byte av filter bör du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
● Om ”Maintenance required for Traction battery cooling parts See owner’s
manual” visas på informationsdisplayen kan luftinsugsventilen och filtret
vara igensatta. Se Sid. 481 för information om hur luftinsugsventilen ska
rengöras.
OM47B56SE.book Page 76 Wednes day, September 21, 2016 5:34 PM

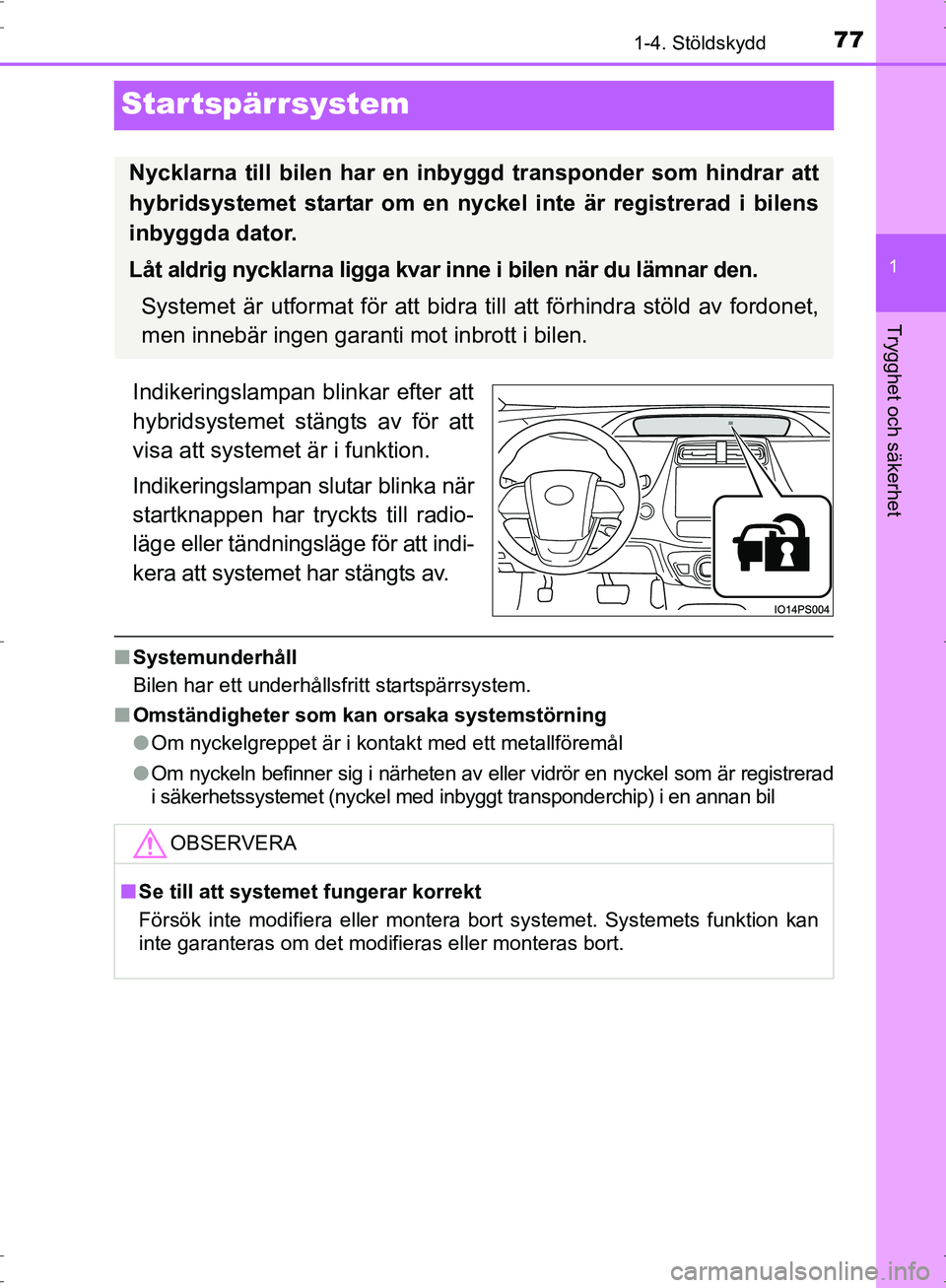

77
1
1-4. Stöldskydd
OM47B56SE
Trygghet och säkerhet
Startspärrsystem
Indikeringslampan blinkar efter att
hybridsystemet stängts av för att
visa att systemet är i funktion.
Indikeringslampan slutar blinka när
startknappen har tryckts till radio-
läge eller tändningsläge för att indi-
kera att systemet har stängts av.
■Systemunderhåll
Bilen har ett underhållsfritt startspärrsystem.
■ Omständigheter som kan orsaka systemstörning
●Om nyckelgreppet är i kontakt med ett metallföremål
● Om nyckeln befinner sig i närheten av eller vidrör en nyckel som är registrerad
i säkerhetssystemet (nyckel med inbyggt transponderchip) i en annan bil
Nycklarna till bilen har en i nbyggd transponder som hindrar att
hybridsystemet startar om en nyckel inte är registrerad i bilens
inbyggda dator.
Låt aldrig nycklarna ligga kvar inne i bilen när du lämnar den.
Systemet är utformat för att bidra till att förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
OBSERVERA
■ Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller monteras bort.
OM47B56SE.book Page 77 Wednes day, September 21, 2016 5:34 PM

781-4. Stöldskydd
OM47B56SE
Dubbelsidigt låssystem∗
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen:
Vidrör sensorytan på det yttre dörrhandtaget på förardörren eller fram-
sätespassagerarens dörr (om försedd med sensor) två gånger på
5 sekunder.
Med fjärrkontrollen:
Tryck på knappen
två gånger på 5 sekunder.
Med låsfunktionen: Håll i det yttre dörrhandtaget på förarsidan eller
framsätespassagerarsidan (om försedd med sensor).
Med fjärrkontrollen: Tryck på .
∗: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Koppla ur det dubbelsidiga låssystemet
VA R N I N G
■ Dubbelsidigt låssystem, säkerhetsåtgärder
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns människor
i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM47B56SE.book Page 78 Wednes day, September 21, 2016 5:34 PM

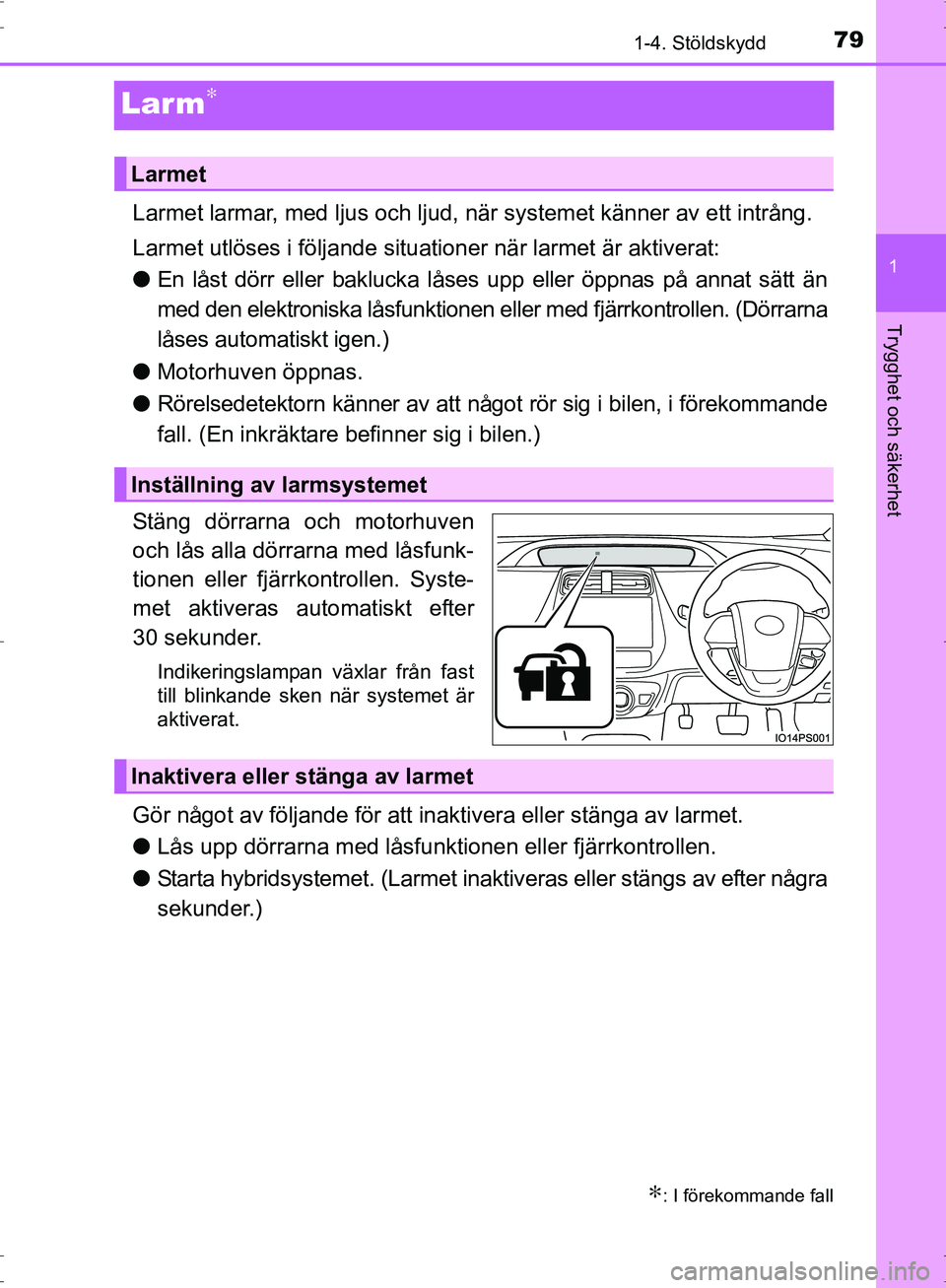

79
1
1-4. Stöldskydd
OM47B56SE
Trygghet och säkerhet
Larm∗
Larmet larmar, med ljus och ljud, när systemet känner av ett intrång.
Larmet utlöses i följande situationer när larmet är aktiverat:
●En låst dörr eller baklucka låses upp eller öppnas på annat sätt än
med den elektroniska låsfunktionen eller med fjärrkontrollen. (Dörrarna
låses automatiskt igen.)
● Motorhuven öppnas.
● Rörelsedetektorn känner av att något rör sig i bilen, i förekommande
fall. (En inkräktare befinner sig i bilen.)
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen eller fjärrkontrollen. Syste-
met aktiveras automatiskt efter
30 sekunder.
Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.
Gör något av följande för att inakti vera eller stänga av larmet.
● Lås upp dörrarna med låsfunktionen eller fjärrkontrollen.
● Starta hybridsystemet. (Larmet inakti veras eller stängs av efter några
sekunder.)
∗: I förekommande fall
Larmet
Inställning av larmsystemet
Inaktivera eller stänga av larmet
OM47B56SE.book Page 79 Wednes day, September 21, 2016 5:34 PM

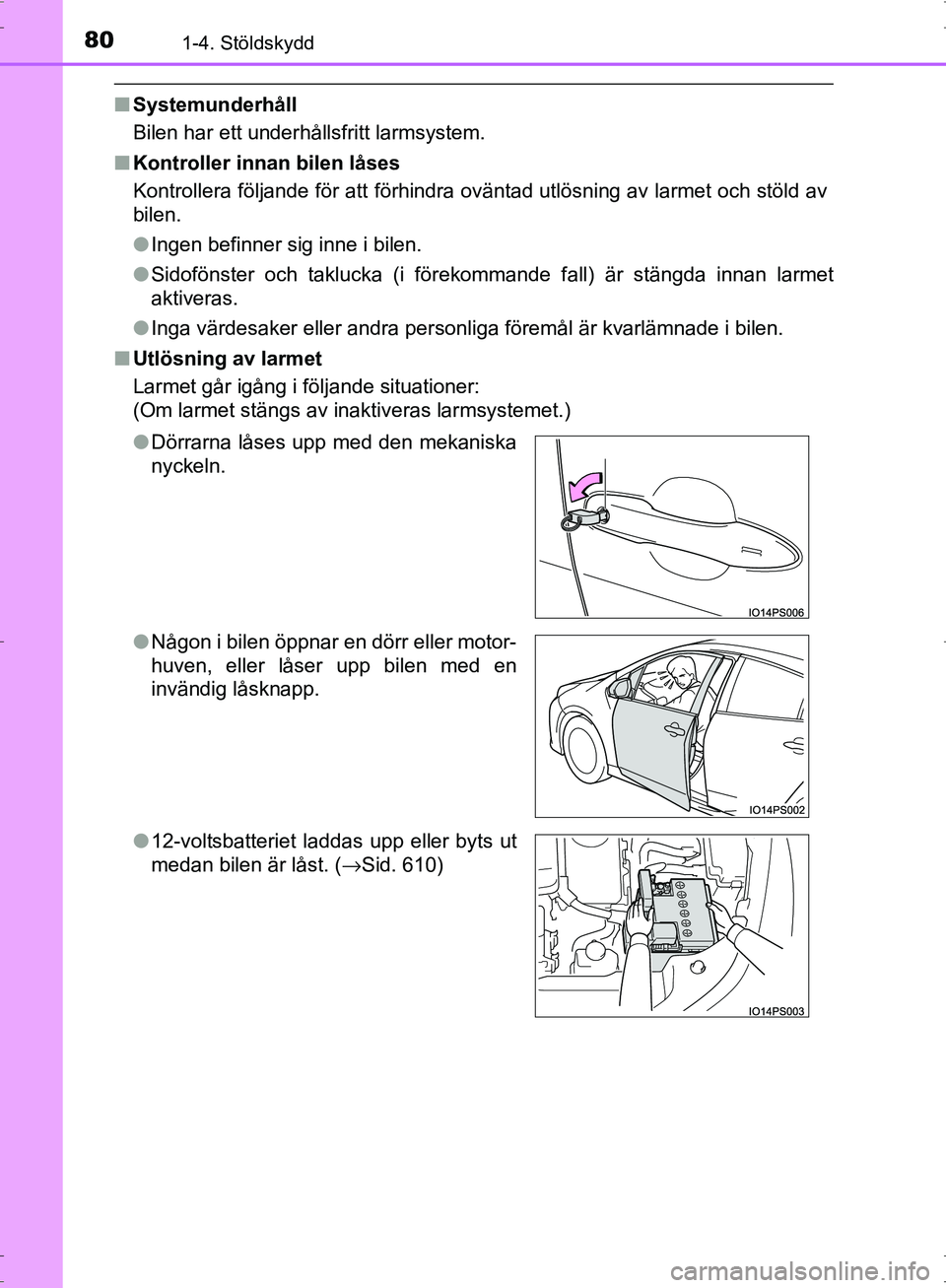

801-4. Stöldskydd
OM47B56SE
■Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
■ Kontroller innan bilen låses
Kontrollera följande för att förhindra oväntad utlösning av larmet och stöld av
bilen.
●Ingen befinner sig inne i bilen.
● Sidofönster och taklucka (i förekommande fall) är stängda innan larmet
aktiveras.
● Inga värdesaker eller andra personliga föremål är kvarlämnade i bilen.
■ Utlösning av larmet
Larmet går igång i följande situationer:
(Om larmet stängs av inaktiveras larmsystemet.)
●Dörrarna låses upp med den mekaniska
nyckeln.
● Någon i bilen öppnar en dörr eller motor-
huven, eller låser upp bilen med en
invändig låsknapp.
● 12-voltsbatteriet laddas upp eller byts ut
medan bilen är låst. ( →Sid. 610)
OM47B56SE.book Page 80 Wednes day, September 21, 2016 5:34 PM
