3914-5. Använda förarstödssystemen
4
Körning
OM47B56SE

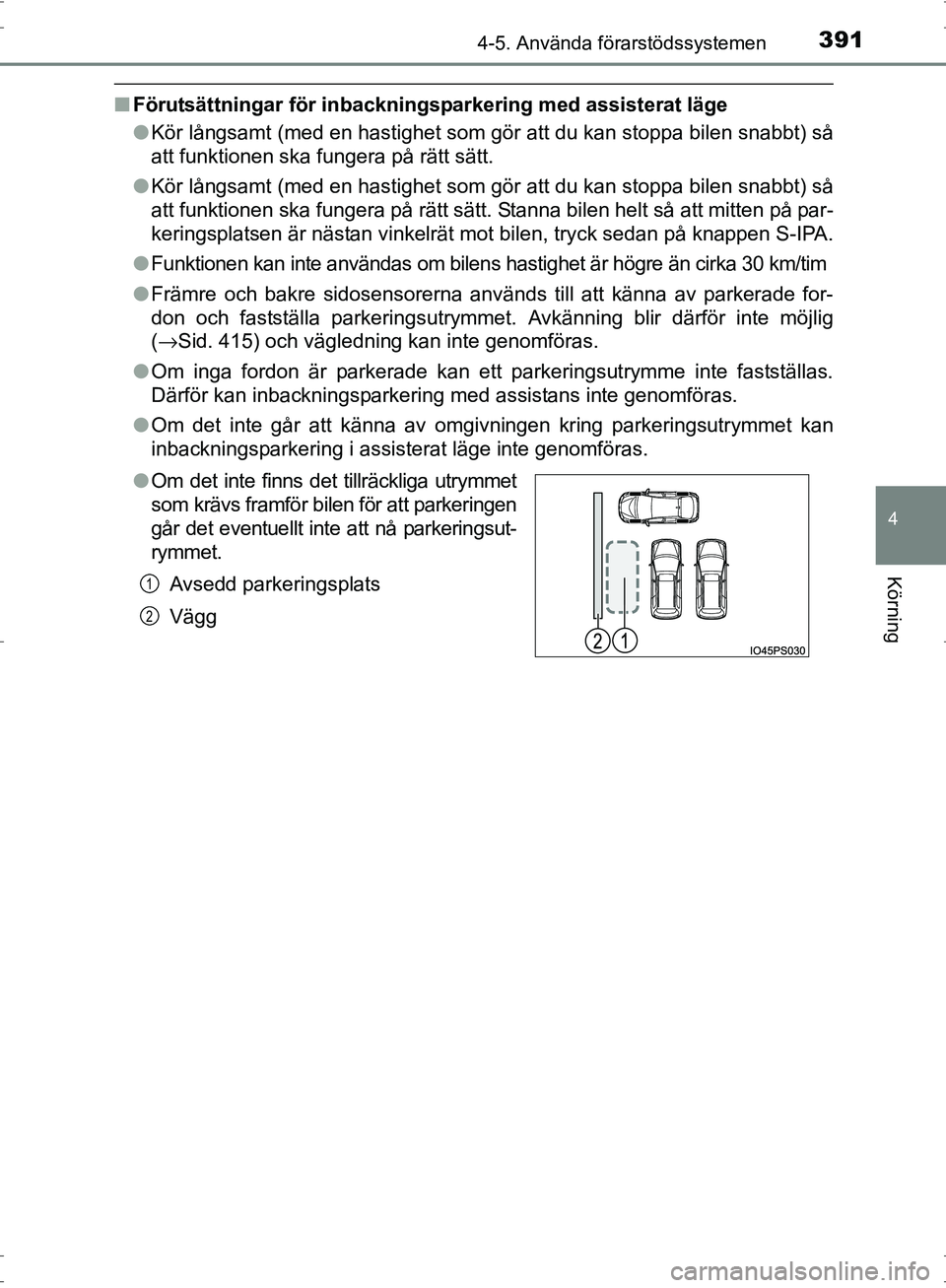

■Förutsättningar för inbacknings parkering med assisterat läge
● Kör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt.
● Kör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt. Stanna bilen helt så att mitten på par-
keringsplatsen är nästan vinkelrät mot bilen, tryck sedan på knappen S-IPA.
● Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/tim
● Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(→Sid. 415) och vägledning kan inte genomföras.
● Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan inbackningsparkering med assistans inte genomföras.
● Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
inbackningsparkering i assisterat läge inte genomföras.
● Om det inte finns det tillräckliga utrymmet
som krävs framför bilen för att parkeringen
går det eventuellt inte att nå parkeringsut-
rymmet.
Avsedd parkeringsplats
Vägg
1
2
OM47B56SE.book Page 391 Wedne sday, September 21, 2016 5:34 PM

3924-5. Använda förarstödssystemen
OM47B56SE■

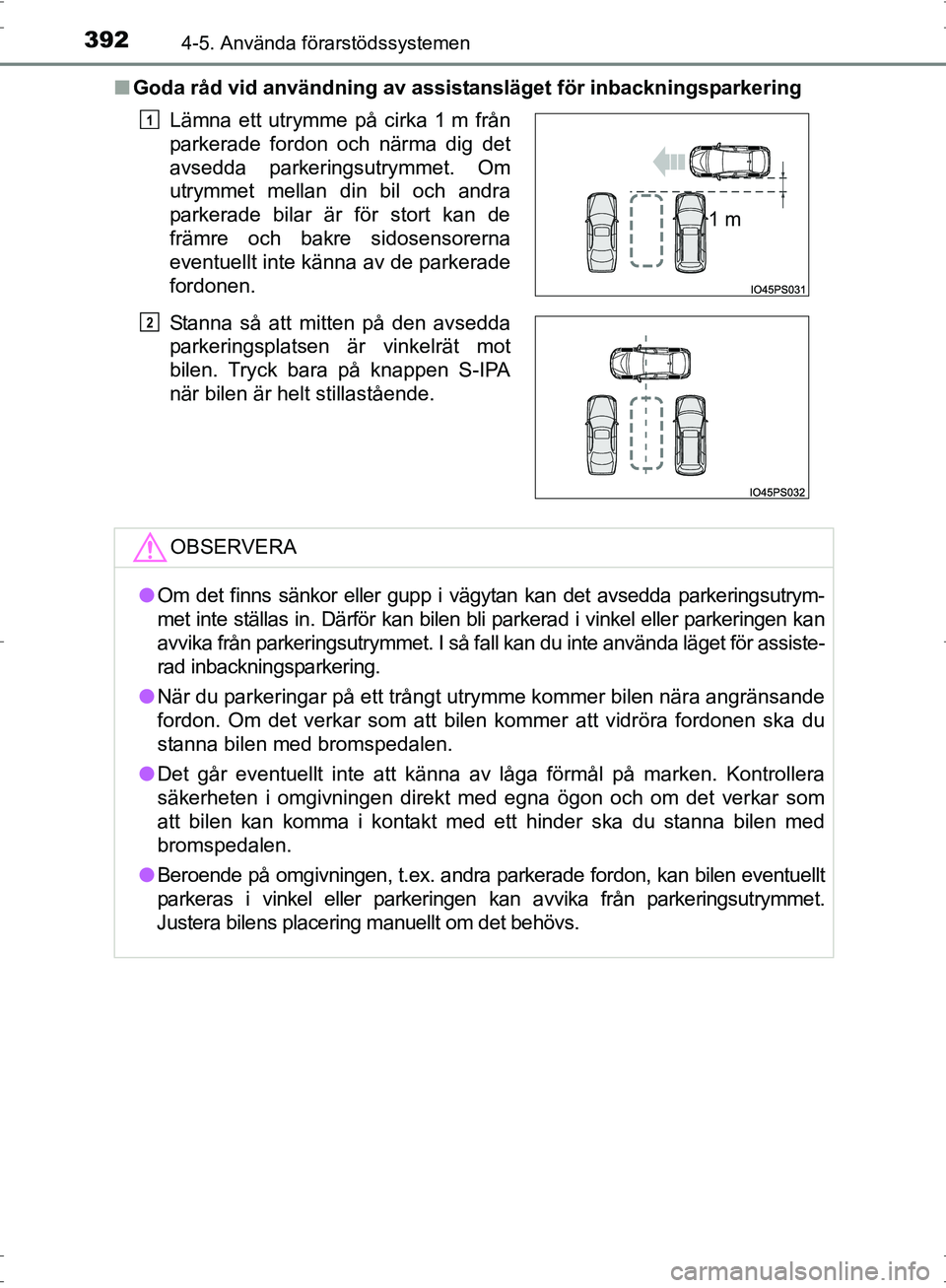

Goda råd vid användning av assistan släget för inbackningsparkering
Lämna ett utrymme på cirka 1 m från
parkerade fordon och närma dig det
avsedda parkeringsutrymmet. Om
utrymmet mellan din bil och andra
parkerade bilar är för stort kan de
främre och bakre sidosensorerna
eventuellt inte känna av de parkerade
fordonen.
Stanna så att mitten på den avsedda
parkeringsplatsen är vinkelrät mot
bilen. Tryck bara på knappen S-IPA
när bilen är helt stillastående.
OBSERVERA
● Om det finns sänkor eller gupp i vägytan kan det avsedda parkeringsutrym-
met inte ställas in. Därför kan bilen bli parkerad i vinkel eller parkeringen kan
avvika från parkeringsutrymmet. I så fall kan du inte använda läget för assiste-
rad inbackningsparkering.
● När du parkeringar på ett trångt ut rymme kommer bilen nära angränsande
fordon. Om det verkar som att bilen kommer att vidröra fordonen ska d\
u
stanna bilen med bromspedalen.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
● Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen eventuellt
parkeras i vinkel eller parkeringen kan avvika från parkeringsutrymmet.
Justera bilens placering manuellt om det behövs.
1
1 m
2
OM47B56SE.book Page 392 Wedne sday, September 21, 2016 5:34 PM

3934-5. Använda förarstödssystemen
4
Körning
OM47B56SE■

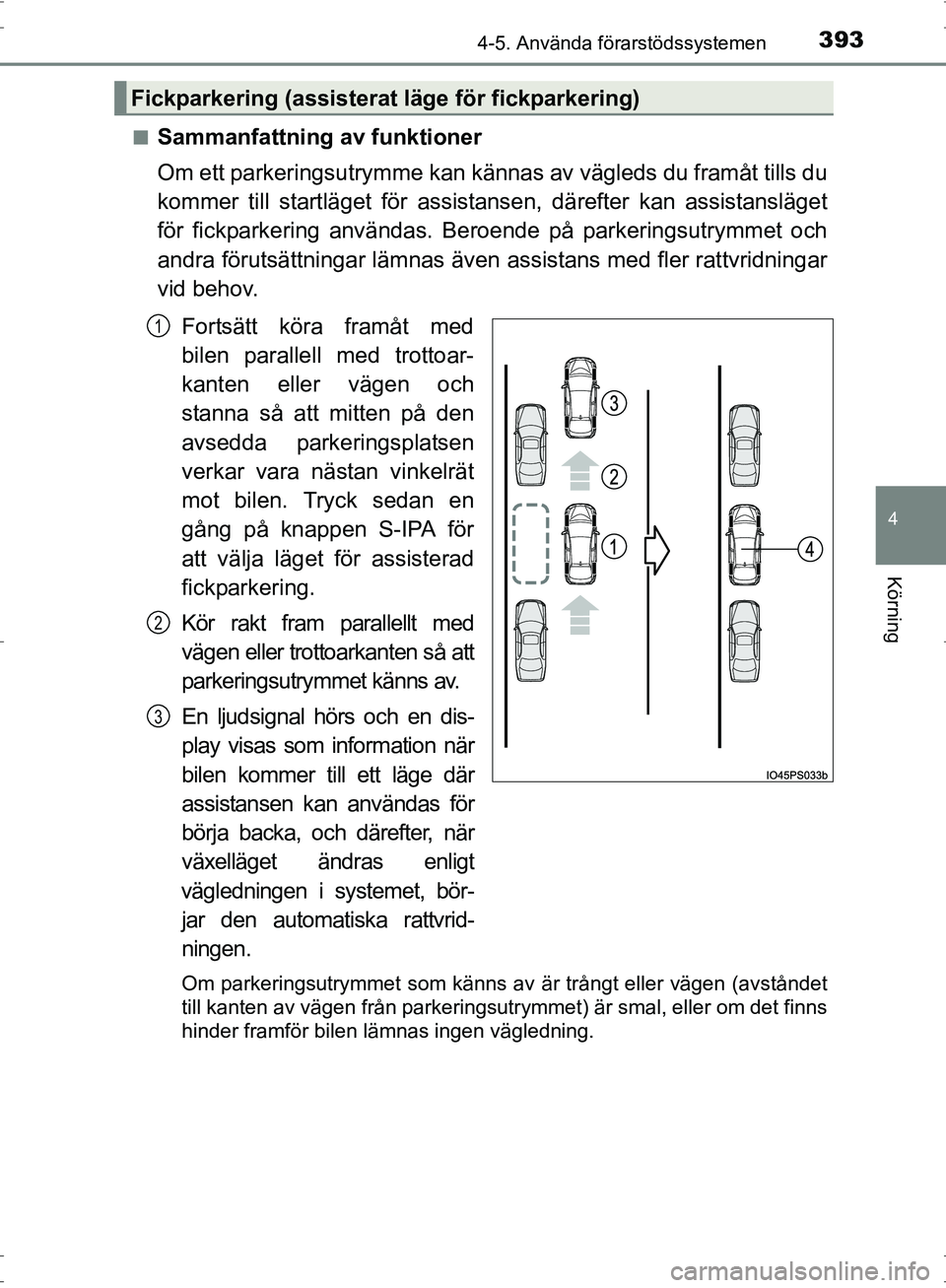

Sammanfattning av funktioner
Om ett parkeringsutrymme kan kännas
av vägleds du framåt tills du
kommer till startläget för assist ansen, därefter kan assistansläget
för fickparkering användas. Beroende på parkeringsutrymmet och
andra förutsättningar lämnas även assistans med fler rattvridningar
vid behov.
Fortsätt köra framåt med
bilen parallell med trottoar-
kanten eller vägen och
stanna så att mitten på den
avsedda parkeringsplatsen
verkar vara nästan vinkelrät
mot bilen. Tryck sedan en
gång på knappen S-IPA för
att välja läget för assisterad
fickparkering.
Kör rakt fram parallellt med
vägen eller trottoarkanten så att
parkeringsutrymmet känns av.
En ljudsignal hörs och en dis-
play visas som information när
bilen kommer till ett läge där
assistansen kan användas för
börja backa, och därefter, när
växelläget ändras enligt
vägledningen i systemet, bör- jar den automatiska rattvrid-
ningen.
Om parkeringsutrymmet som känns av är trångt eller vägen (avståndet
till kanten av vägen från parkeringsutrymmet) är smal, eller om det finns
hinder framför bilen lämnas ingen vägledning.
Fickparkering (assisterat läge för fickparkering)
1
2
3
OM47B56SE.book Page 393 Wedne sday, September 21, 2016 5:34 PM

3944-5. Använda förarstödssystemen
OM47B56SE

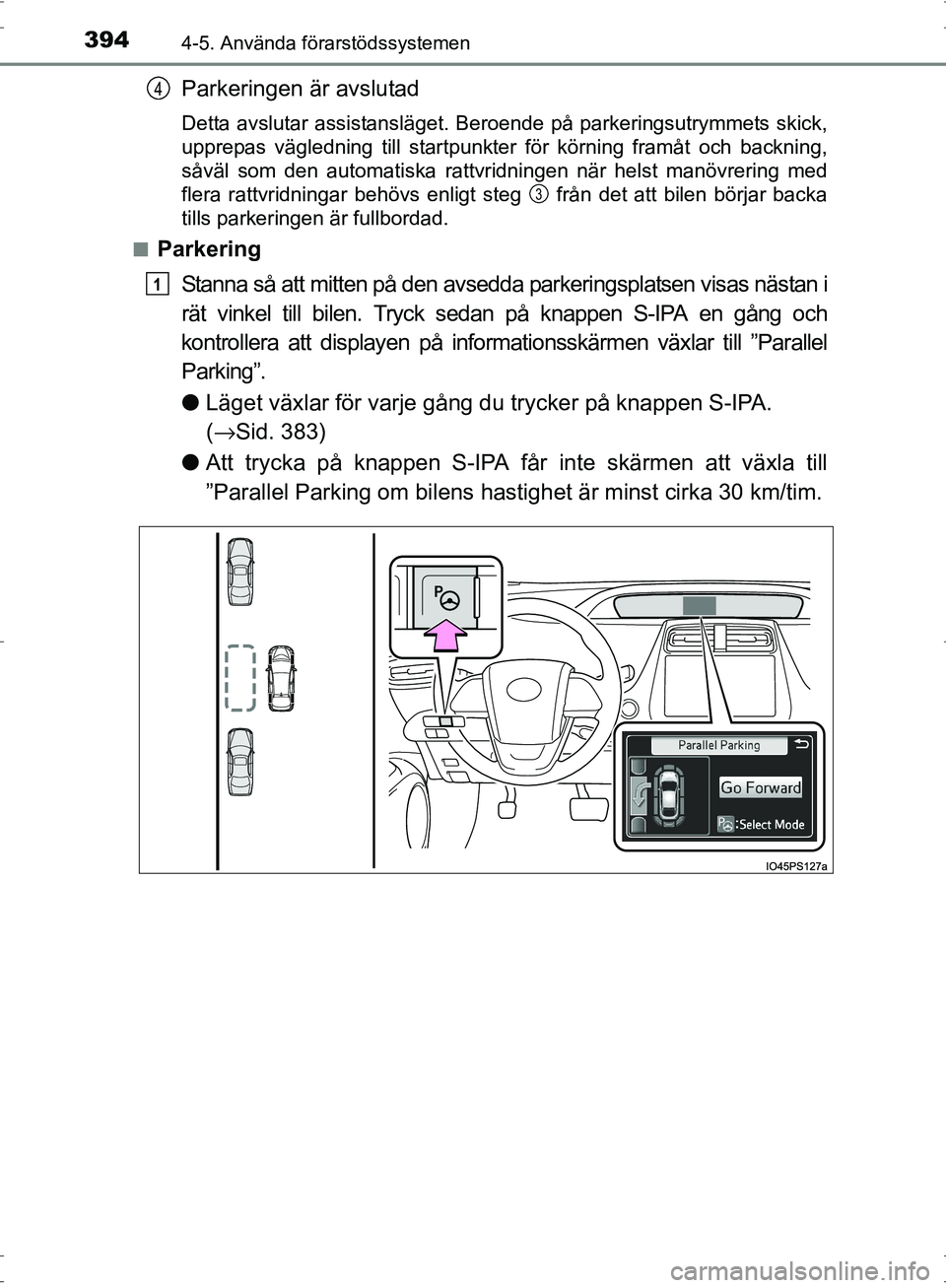

Parkeringen är avslutad
Detta avslutar assistansläget. Beroende på parkeringsutrymmets skick,
upprepas vägledning till startpunkter för körning framåt och backning,
såväl som den automatiska rattvridningen när helst manövrering med
flera rattvridningar behövs enligt steg från det att bilen börjar backa
tills parkeringen är fullbordad.
■
Parkering
Stanna så att mitten på den avsedda parkeringsplatsen visas nästan i
rät vinkel till bilen. Tryck sedan på knappen S-IPA en gång och
kontrollera att displayen på informat ionsskärmen växlar till ”Parallel
Parking”.
● Läget växlar för varje gång du trycker på knappen S-IPA.
(→ Sid. 383)
● Att trycka på knappen S-IPA få r inte skärmen att växla till
”Parallel Parking om bilens hasti ghet är minst cirka 30 km/tim.
4
3
1
OM47B56SE.book Page 394 Wedne sday, September 21, 2016 5:34 PM

3954-5. Använda förarstödssystemen
4
Körning
OM47B56SE

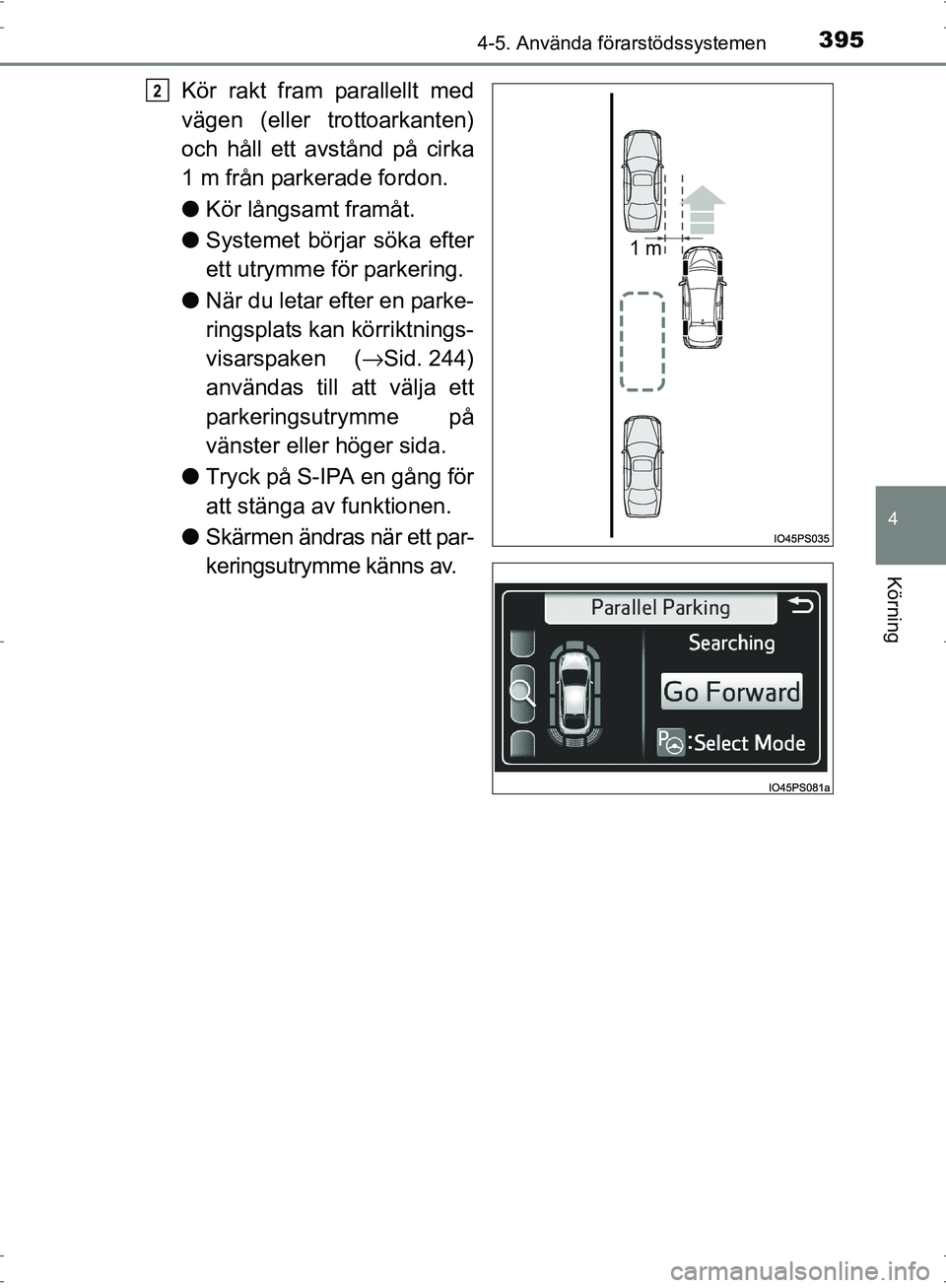

Kör rakt fram parallellt med
vägen (eller trottoarkanten)
och håll ett avstånd på cirka
1 m från parkerade fordon.
●Kör långsamt framåt.
● Systemet börjar söka efter
ett utrymme för parkering.
● När du letar efter en parke-
ringsplats kan körriktnings-
visarspaken ( →Sid. 244)
användas till att välja ett
parkeringsutrymme på
vänster eller höger sida.
● Tryck på S-IPA en gång för
att stänga av funktionen.
● Skärmen ändras när ett par-
keringsutrymme känns av.2
1 m
OM47B56SE.book Page 395 Wedne sday, September 21, 2016 5:34 PM

3964-5. Använda förarstödssystemen
OM47B56SE

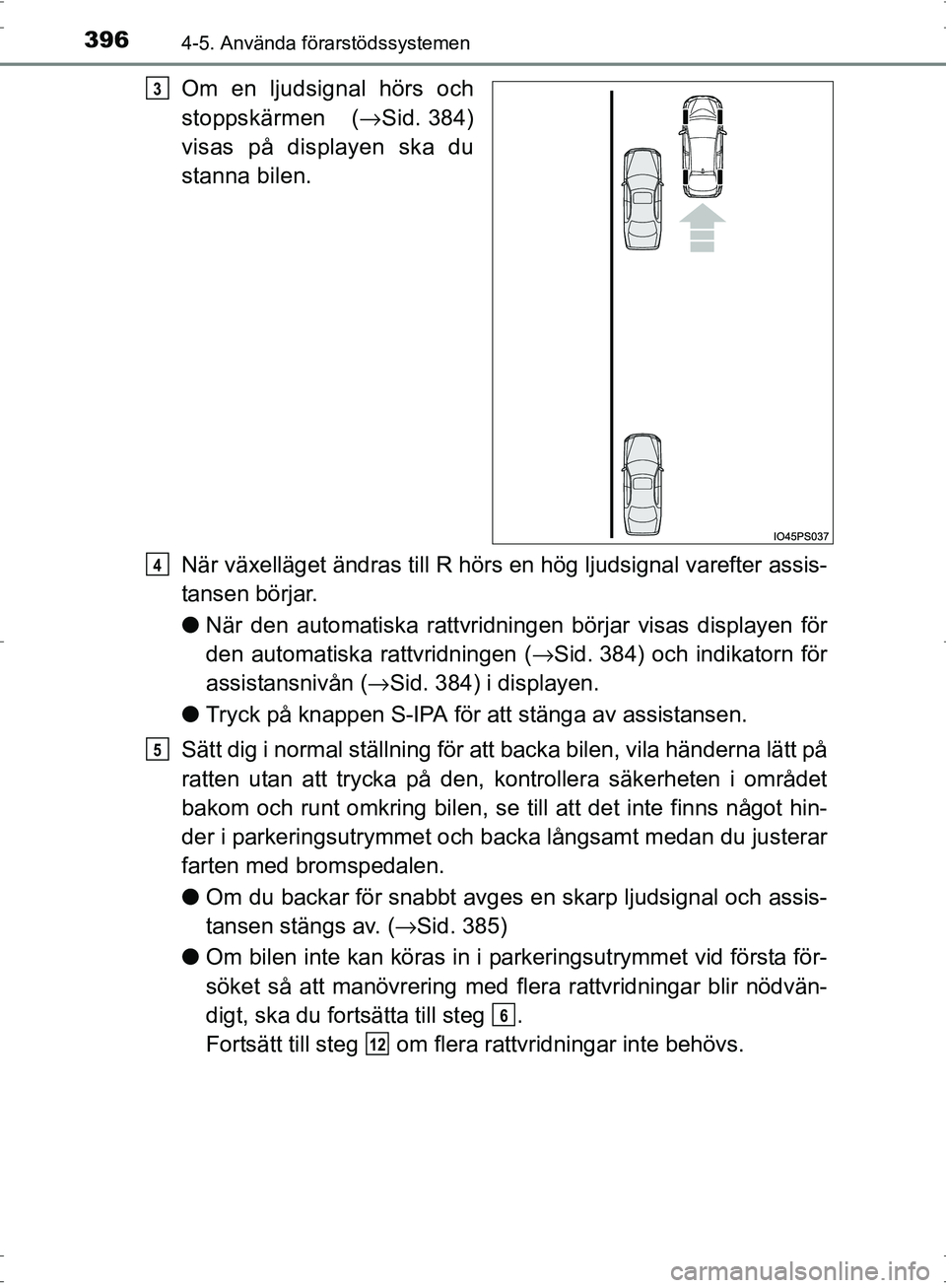

Om en ljudsignal hörs och
stoppskärmen (→Sid. 384)
visas på displayen ska du
stanna bilen.
När växelläget ändras till R hörs en hög ljudsignal varefter assis-
tansen börjar.
● När den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen ( →Sid. 384) och indikatorn för
assistansnivån ( →Sid. 384) i displayen.
● Tryck på knappen S-IPA för att stänga av assistansen.
Sätt dig i normal ställning för at t backa bilen, vila händerna lätt på
ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen, se till att det inte finns något hin-
der i parkeringsutrymmet och backa långsamt medan du justerar
farten med bromspedalen.
● Om du backar för snabbt avges en skarp ljudsignal och assis-
tansen stängs av. ( →Sid. 385)
● Om bilen inte kan köras in i pa rkeringsutrymmet vid första för-
söket så att manövrering med fler a rattvridningar blir nödvän-
digt, ska du fortsätta till steg .
Fortsätt till steg om flera rattvridningar inte behövs.3
4
5
6
12
OM47B56SE.book Page 396 Wedne sday, September 21, 2016 5:34 PM

3974-5. Använda förarstödssystemen
4
Körning
OM47B56SE

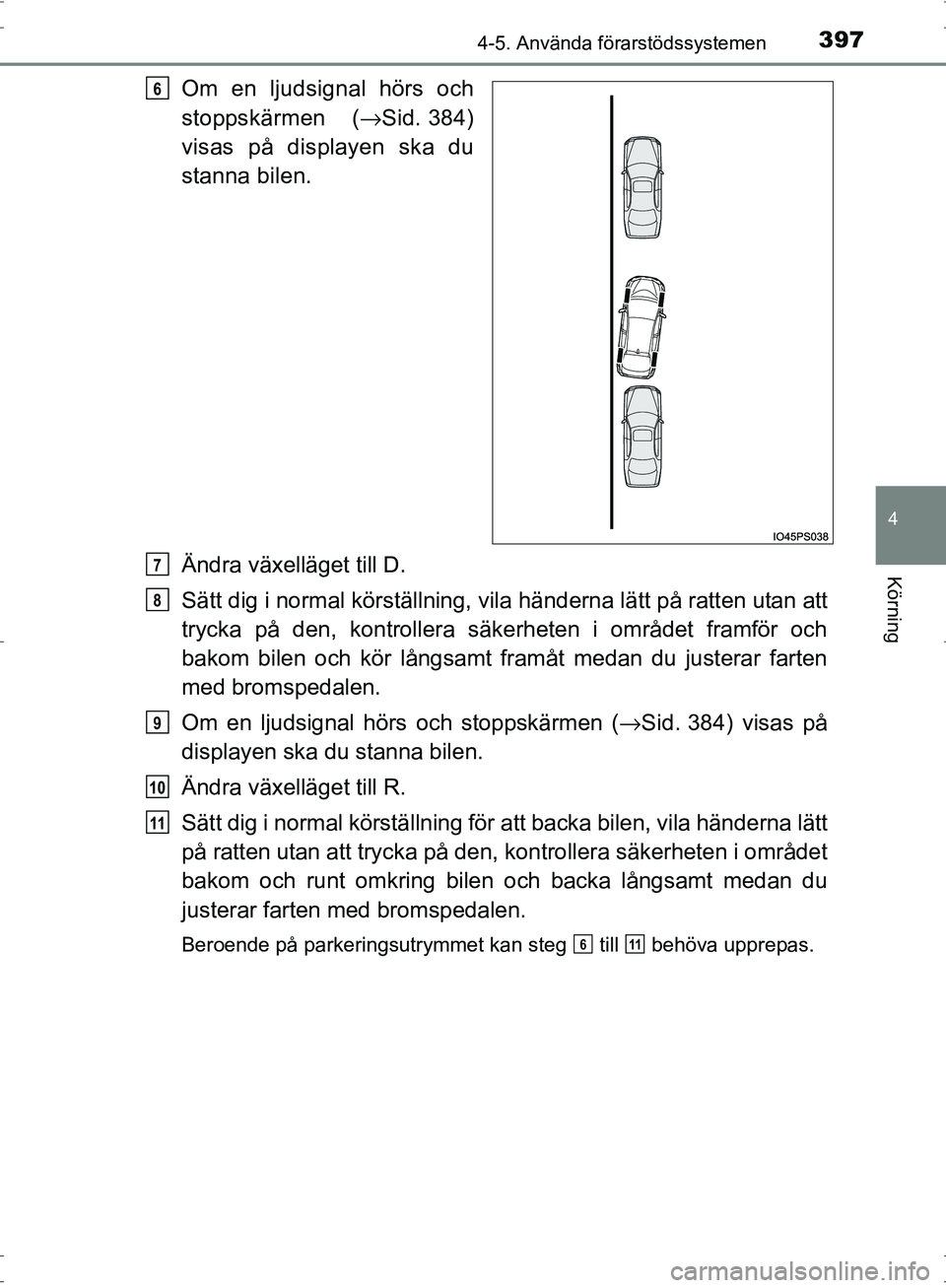

Om en ljudsignal hörs och
stoppskärmen (→Sid. 384)
visas på displayen ska du
stanna bilen.
Ändra växelläget till D.
Sätt dig i normal körställning, vila händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och
bakom bilen och kör långsamt framåt medan du justerar farten
med bromspedalen.
Om en ljudsignal hörs och stoppskärmen (→Sid. 384) visas på
displayen ska du stanna bilen.
Ändra växelläget till R.
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
6
7
8
9
10
11
611
OM47B56SE.book Page 397 Wedne sday, September 21, 2016 5:34 PM

3984-5. Använda förarstödssystemen
OM47B56SE

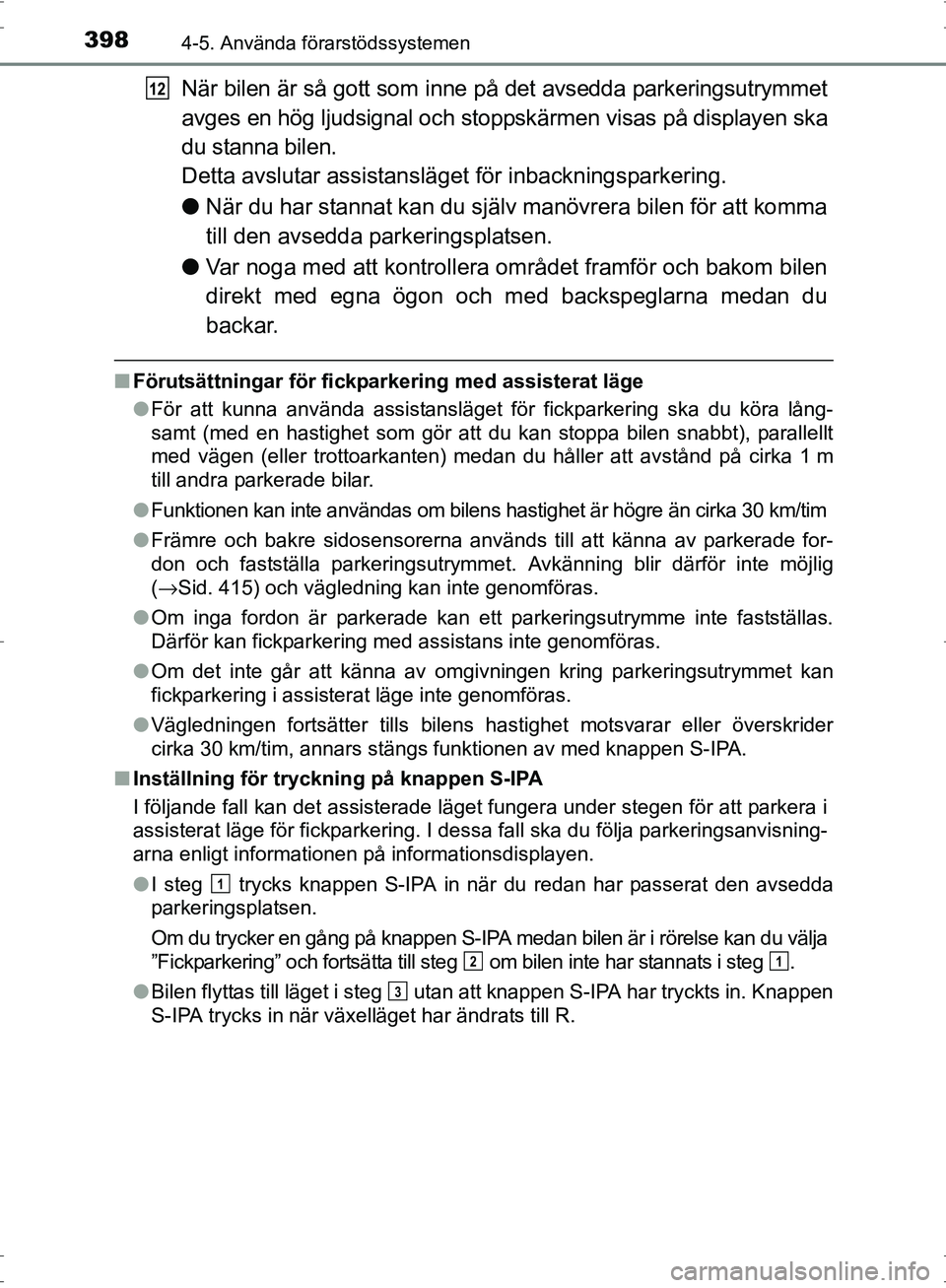

När bilen är så gott som inne på det avsedda parkeringsutrymmet
avges en hög ljudsignal och stoppskärmen visas på displayen ska
du stanna bilen.
Detta avslutar assistansläget för inbackningsparkering.
●När du har stannat kan du själv manövrera bilen för att komma
till den avsedda parkeringsplatsen.
● Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
■ Förutsättningar för fickparkering med assisterat läge
●För att kunna använda assistansläget för fickparkering ska du köra lång-
samt (med en hastighet som gör att du kan stoppa bilen snabbt), parallellt
med vägen (eller trottoarkanten) medan du håller att avstånd på cirka 1 m
till andra parkerade bilar.
● Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/tim
● Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(→Sid. 415) och vägledning kan inte genomföras.
● Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan fickparkering med assistans inte genomföras.
● Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
fickparkering i assisterat läge inte genomföras.
● Vägledningen fortsätter tills bilens hastighet motsvarar eller överskrider
cirka 30 km/tim, annars stängs funktionen av med knappen S-IPA.
■ Inställning för trycknin g på knappen S-IPA
I följande fall kan det assisterade läget fungera under stegen för att parkera i
assisterat läge för fickparkering. I dessa fall ska du följa parkeringsanvisning-
arna enligt informationen på informationsdisplayen.
● I steg trycks knappen S-IPA in när du redan har passerat den avsedda
parkeringsplatsen.
Om du trycker en gång på knappen S-IPA medan bilen är i rörelse kan du välja
”Fickparkering” och fortsätta till steg om bilen inte har stannats i steg .
● Bilen flyttas till läget i steg utan att knappen S-IPA har tryckts in. Knappen
S-IPA trycks in när växelläget har ändrats till R.
12
1
21
3
OM47B56SE.book Page 398 Wedne sday, September 21, 2016 5:34 PM

3994-5. Använda förarstödssystemen
4
Körning
OM47B56SE

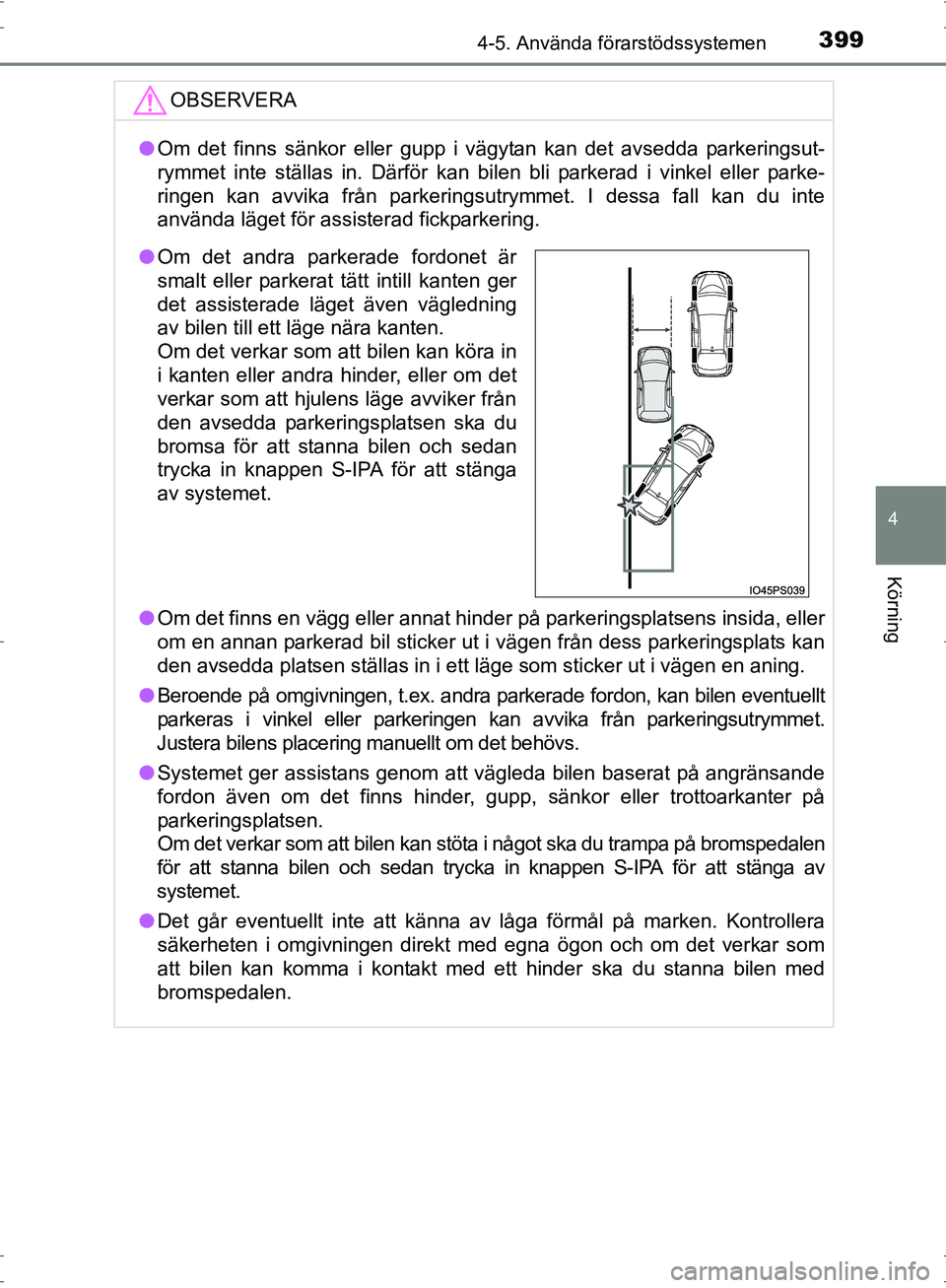

OBSERVERA
●Om det finns sänkor eller gupp i vägytan kan det avsedda parkeringsut-
rymmet inte ställas in. Därför kan bilen bli parkerad i vinkel eller parke-
ringen kan avvika från parkeringsutrymmet. I dessa fall kan du inte
använda läget för assisterad fickparkering.
● Om det finns en vägg eller annat hinder på parkeringsplatsens insida, eller
om en annan parkerad bil sticker ut i vägen från dess parkeringsplats kan
den avsedda platsen ställas in i ett läge som sticker ut i vägen en aning.
● Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen eventuellt
parkeras i vinkel eller parkeringen kan avvika från parkeringsutrymmet.
Justera bilens placering manuellt om det behövs.
● Systemet ger assistans genom att vägleda bilen baserat på angränsande
fordon även om det finns hinder, gupp, sänkor eller trottoarkanter på
parkeringsplatsen.
Om det verkar som att bilen kan stöta i något ska du trampa på bromspedalen
för att stanna bilen och sedan trycka in knappen S-IPA för att stänga av
systemet.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
●Om det andra parkerade fordonet är
smalt eller parkerat tätt intill kanten ger
det assisterade läget även vägledning
av bilen till ett läge nära kanten.
Om det verkar som att bilen kan köra in
i kanten eller andra hinder, eller om det
verkar som att hjulens läge avviker från
den avsedda parkeringsplatsen ska du
bromsa för att stanna bilen och sedan
trycka in knappen S-IPA för att stänga
av systemet.
OM47B56SE.book Page 399 Wedne sday, September 21, 2016 5:34 PM

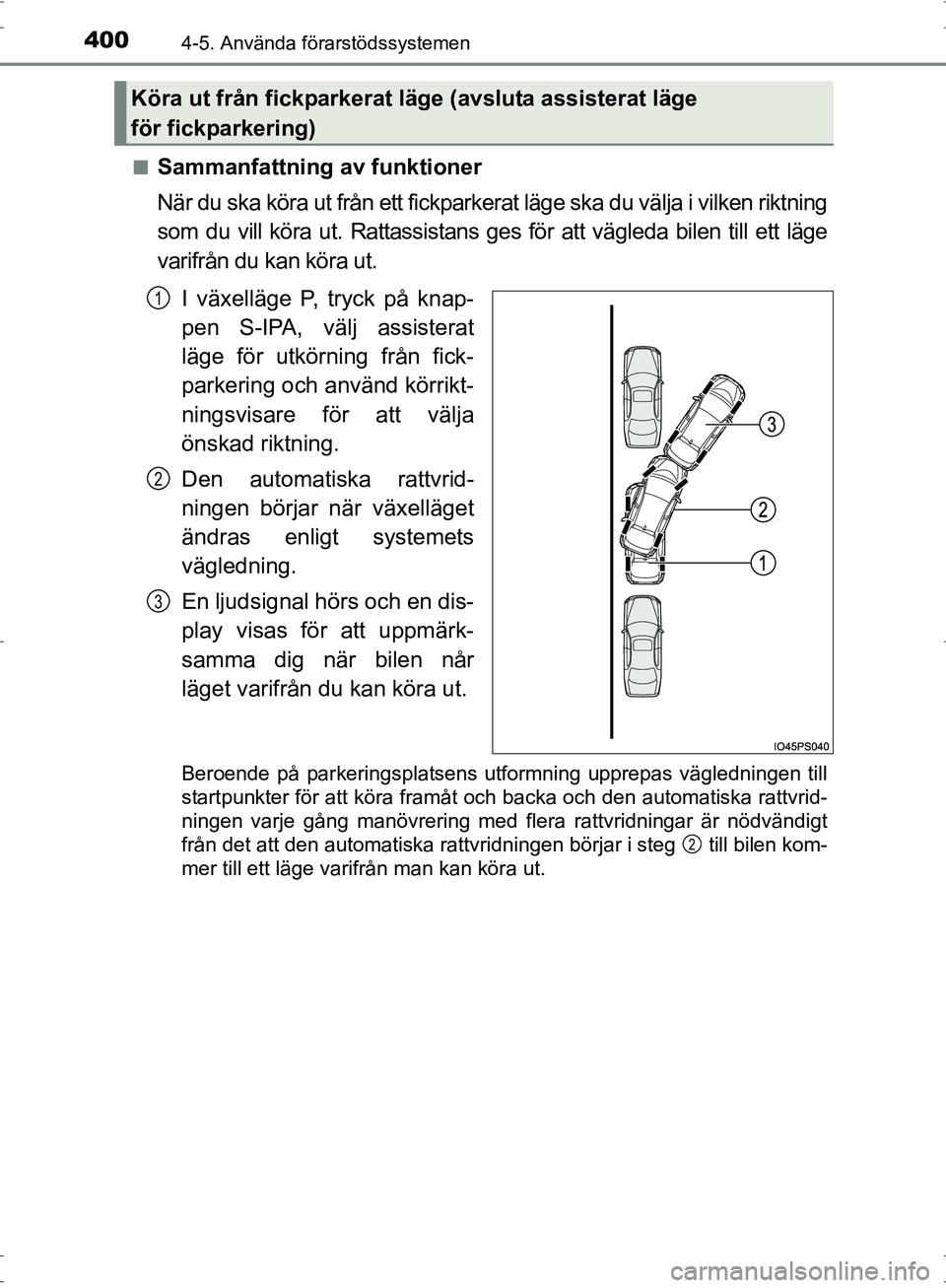

4004-5. Använda förarstödssystemen
OM47B56SE■
Sammanfattning av funktioner
När du ska köra ut från ett fickparkerat läge ska du välja i vilken riktning
som du vill köra ut. Rattassistans ges för att vägleda bilen till ett läge
varifrån du kan köra ut.
I växelläge P, tryck på knap-
pen S-IPA, välj assisterat
läge för utkörning från fick-
parkering och använd körrikt-
ningsvisare för att välja
önskad riktning.
Den automatiska rattvrid-
ningen börjar när växelläget
ändras enligt systemets
vägledning.
En ljudsignal hörs och en dis-
play visas för att uppmärk-
samma dig när bilen når
läget varifrån du kan köra ut.
Beroende på parkeringsplatsens utformning upprepas vägledningen till
startpunkter för att köra framåt och backa och den automatiska rattvrid-
ningen varje gång manövrering med flera rattvridningar är nödvändigt
från det att den automatiska rattvridningen börjar i steg till bilen kom-
mer till ett läge varifrån man kan köra ut.
Köra ut från fickparkerat läge (avsluta assisterat läge
för fickparkering)
1
2
3
2
OM47B56SE.book Page 400 Wedne sday, September 21, 2016 5:34 PM
