TOYOTA PRIUS 2017 Bruksanvisningar (in Swedish)

3814-5. Använda förarstödssystemen
4
Körning
OM47B56SE
Tabell för lägen och funktioner avseende det intelligenta parke-
ringssystemet
AssistanslägeTyp av
parkeringSammanfattning av funk- tionerSe sidan
Läge för inback-
ningsparkering
(med guidingsfunk-
tion framåt)
Inbacknings-
parkering
Assistansen börjar när
bilen har stannat framför
den avsedda parke-
ringsplatsen och ges för
att kunna backa in på
parkeringsplatsen, inklu-
sive manövrering för att
nå ett läge där back-
ningen kan börja.
Sid. 386
Läge för assisterad
fickparkeringFickparkering
Assistans ges för att
känna av den avsedda
parkeringsplatsen och
för att nå ett läge där
backningen kan börja.
Assistans ges från det
att bilen börjar backa tills
den når den avsedda
parkeringsplatsen.
Sid. 393
Läge för assisterad
utkörning från fick-
parkeringUtkörning
från fickpar-
kering
Assistansen börjar efter
att bilen har varit fickpar-
kerad. Assistans ges för
att hjälpa bilen från par-
keringsplatsen till ett
läge från vilket den kan
köra iväg.
Sid. 400
OM47B56SE.book Page 381 Wedne sday, September 21, 2016 5:34 PM

3824-5. Använda förarstödssystemen
OM47B56SE

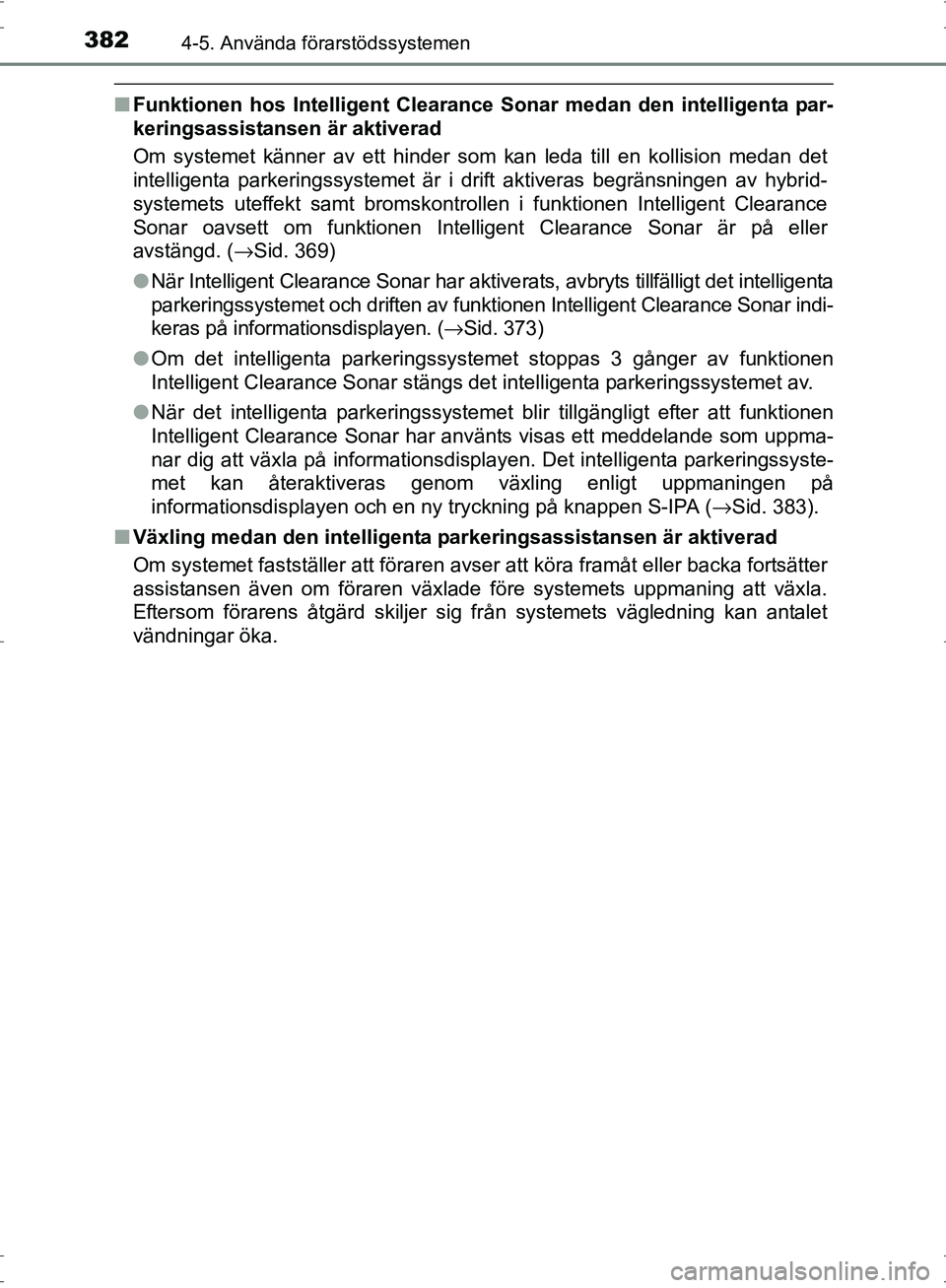

■Funktionen hos Intelligent Clearance Sonar medan den intelligenta par-
keringsassistansen är aktiverad
Om systemet känner av ett hinder som kan leda till en kollision medan det
intelligenta parkeringssystemet är i drift aktiveras begränsningen av hybrid-
systemets uteffekt samt bromskontrollen i funktionen Intelligent Clearance
Sonar oavsett om funktionen Intelligent Clearance Sonar är på eller
avstängd. ( →Sid. 369)
● När Intelligent Clearance Sonar har aktive rats, avbryts tillfälligt det intelligenta
parkeringssystemet och driften av funktionen Intelligent Clearance Sonar indi-
keras på informationsdisplayen. ( →Sid. 373)
● Om det intelligenta parkeringssystemet stoppas 3 gånger av funktionen
Intelligent Clearance Sonar stängs det intelligenta parkeringssystemet av.
● När det intelligenta parkeringssystemet blir tillgängligt efter att funktionen
Intelligent Clearance Sonar har använts visas ett meddelande som uppma-
nar dig att växla på informationsdisplayen. Det intelligenta parkeringssyste-
met kan återaktiveras genom växling enligt uppmaningen på
informationsdisplayen och en ny tryckning på knappen S-IPA (→Sid. 383).
■ Växling medan den intelligenta parkeringsassistansen är aktiverad
Om systemet fastställer att föraren avser att köra framåt eller backa fortsätter
assistansen även om föraren växlade före systemets uppmaning att växla.
Eftersom förarens åtgärd skiljer sig från systemets vägledning kan antalet
vändningar öka.
OM47B56SE.book Page 382 Wedne sday, September 21, 2016 5:34 PM

3834-5. Använda förarstödssystemen
4
Körning
OM47B56SE■

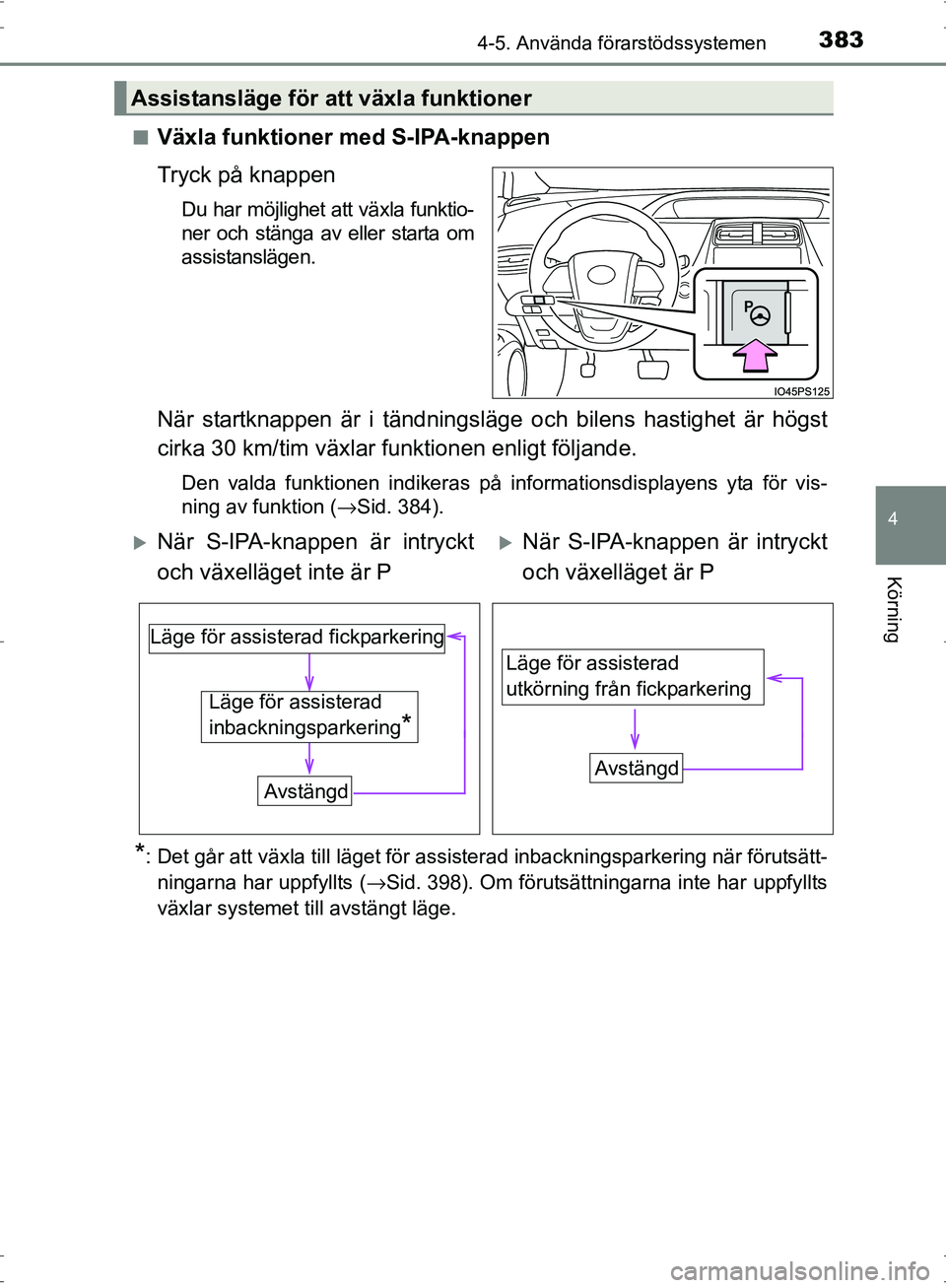

Växla funktioner med S-IPA-knappen
Tryck på knappen
Du har möjlighet att växla funktio-
ner och stänga av eller starta om
assistanslägen.
När startknappen är i tändningsläge
och bilens hastighet är högst
cirka 30 km/tim växlar funktionen enligt följande.
Den valda funktionen indikeras på informationsdisplayens yta för vis-
ning av funktion ( →Sid. 384).
*: Det går att växla till läget för assisterad inbackningsparkering när förutsätt-
ningarna har uppfyllts ( →Sid. 398). Om förutsättningarna inte har uppfyllts
växlar systemet till avstängt läge.
Assistansläge för att växla funktioner
XNär S-IPA-knappen är intryckt
och växelläget inte är PXNär S-IPA-knappen är intryckt
och växelläget är P
Läge för assisterad
inbackningsparkering
*
Läge för assisterad fickparkering
Avstängd
Läge för assisterad
utkörning från fickparkeringAvstängd
OM47B56SE.book Page 383 Wedne sday, September 21, 2016 5:34 PM

3844-5. Använda förarstödssystemen
OM47B56SE

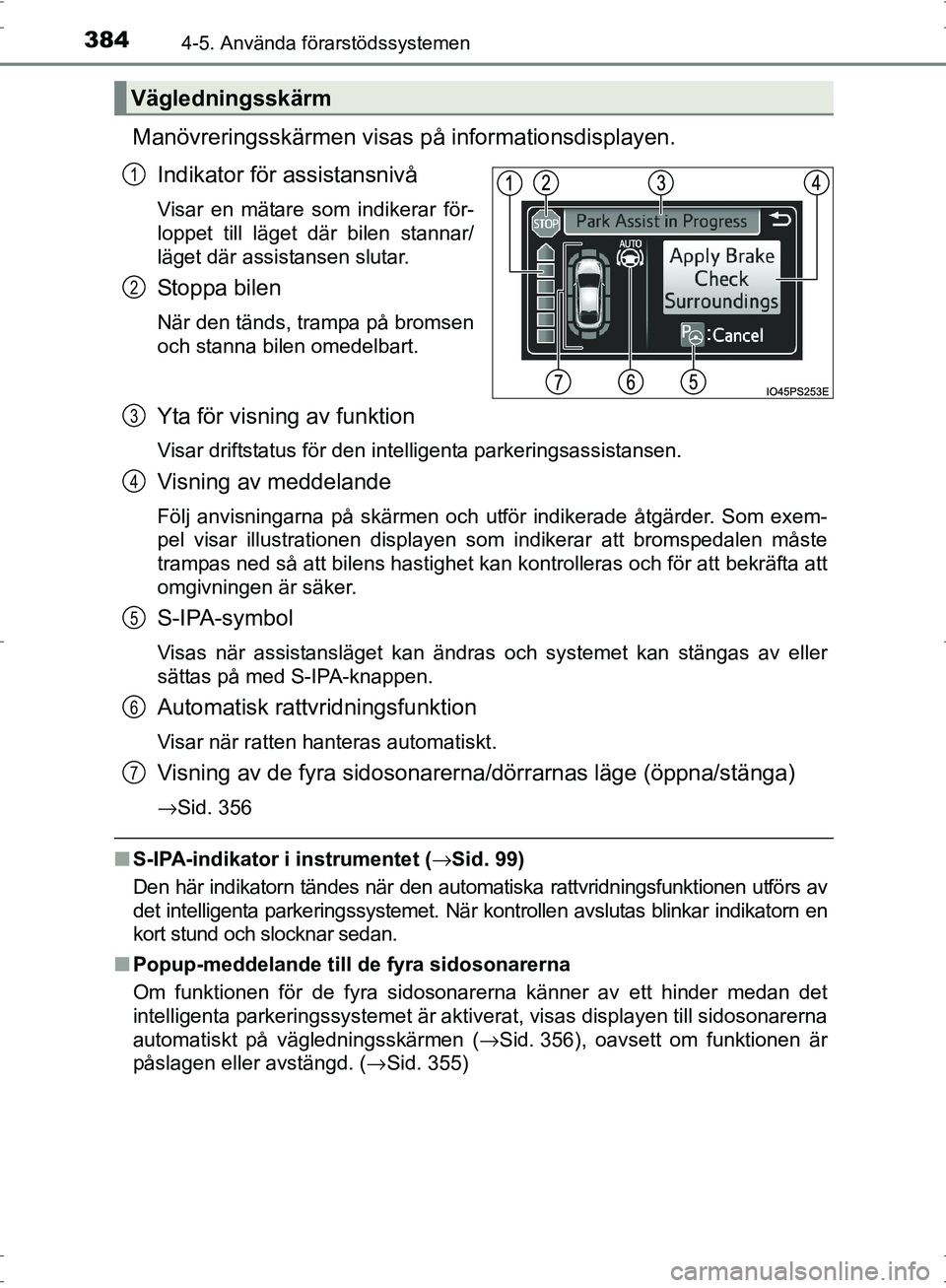

Manövreringsskärmen visas på informationsdisplayen.
Indikator för assistansnivå
Visar en mätare som indikerar för-
loppet till läget där bilen stannar/
läget där assistansen slutar.
St op pa b ile n
När den tänds, trampa på bromsen
och stanna bilen omedelbart.
Yta för visning av funktion
Visar driftstatus för den intelligenta parkeringsassistansen.
Visning av meddelande
Följ anvisningarna på skärmen och utför indikerade åtgärder. Som exem-
pel visar illustrationen displayen som indikerar att bromspedalen måste
trampas ned så att bilens hastighet kan kontrolleras och för att bekräfta att
omgivningen är säker.
S-IPA-symbol
Visas när assistansläget kan ändras och systemet kan stängas av eller
sättas på med S-IPA-knappen.
Automatisk rattvridningsfunktion
Visar när ratten hanteras automatiskt.
Visning av de fyra sidosonarerna/dörrarnas läge (öppna/stänga)
→Sid. 356
■ S-IPA-indikator i instrumentet (→Sid. 99)
Den här indikatorn tändes när den automatiska rattvridningsfunktionen utförs av
det intelligenta parkeringssystemet. När kontrollen avslutas blinkar indikatorn en
kort stund och slocknar sedan.
■ Popup-meddelande till de fyra sidosonarerna
Om funktionen för de fyra sidosonar erna känner av ett hinder medan det
intelligenta parkeringssystemet är aktiverat, visas displayen till sidosonarerna
automatiskt på vägledningsskärmen ( →Sid. 356), oavsett om funktionen är
påslagen eller avstängd. ( →Sid. 355)
Vägledningsskärm
1
2
3
4
5
6
7
OM47B56SE.book Page 384 Wedne sday, September 21, 2016 5:34 PM

3854-5. Använda förarstödssystemen
4
Körning
OM47B56SE

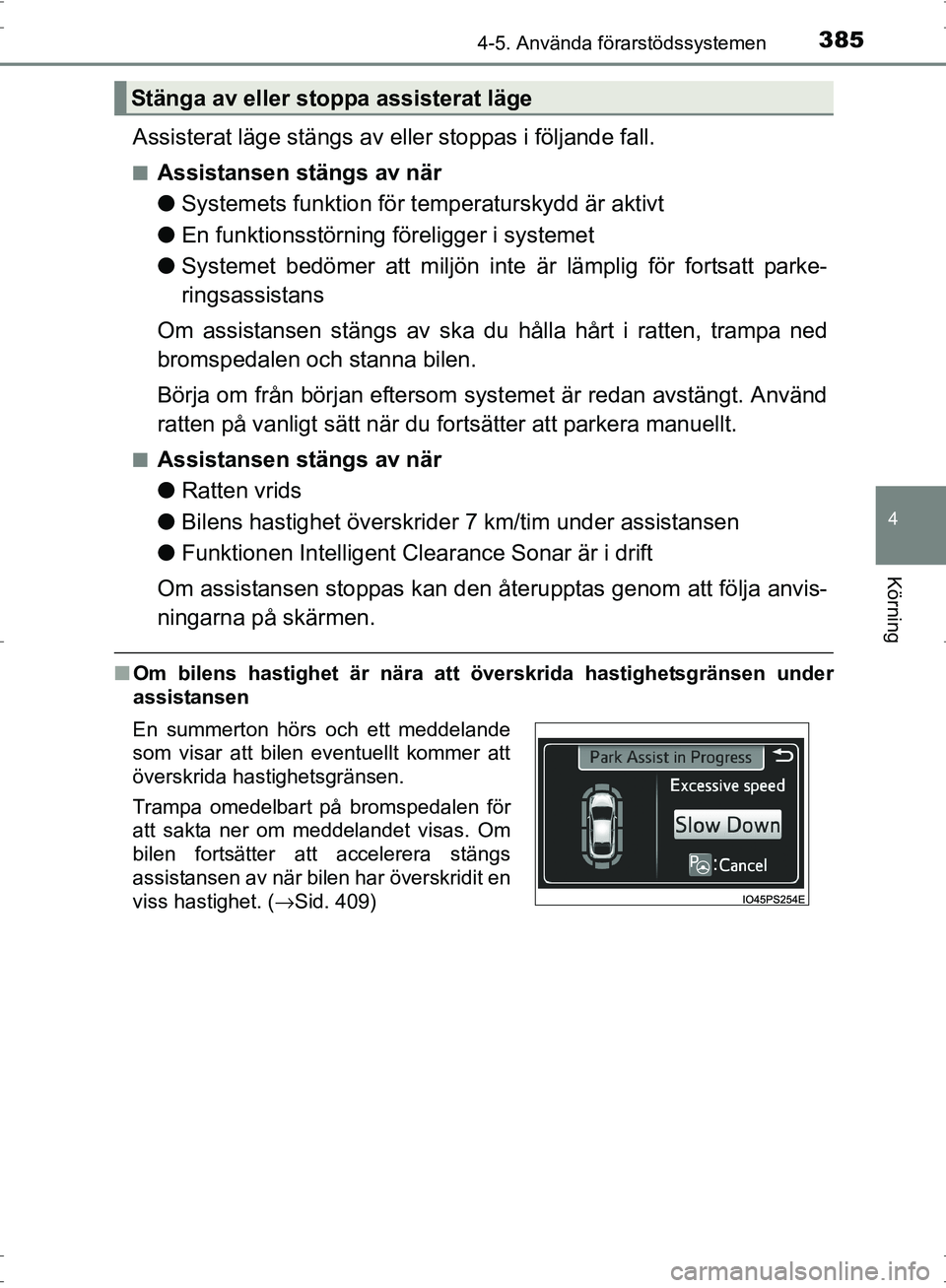

Assisterat läge stängs av eller stoppas i följande fall.
■Assistansen stängs av när
●Systemets funktion för temperaturskydd är aktivt
● En funktionsstörning föreligger i systemet
● Systemet bedömer att miljön inte är lämplig för fortsatt parke-
ringsassistans
Om assistansen stängs av ska du hålla hårt i ratten, trampa ned
bromspedalen och stanna bilen.
Börja om från början eftersom syst emet är redan avstängt. Använd
ratten på vanligt sätt när du fortsätter att parkera manuellt.
■Assistansen stängs av när
●Ratten vrids
● Bilens hastighet överskride r 7 km/tim under assistansen
● Funktionen Intelligent Clea rance Sonar är i drift
Om assistansen stoppas kan den åt erupptas genom att följa anvis-
ningarna på skärmen.
■ Om bilens hastighet är nära att överskrida hastighetsgränsen under
assistansen
Stänga av eller stoppa assisterat läge
En summerton hörs och ett meddelande
som visar att bilen eventuellt kommer att
överskrida hastighetsgränsen.
Trampa omedelbart på bromspedalen för
att sakta ner om meddelandet visas. Om
bilen fortsätter att accelerera stängs
assistansen av när bilen har överskridit en
viss hastighet. ( →Sid. 409)
OM47B56SE.book Page 385 Wedne sday, September 21, 2016 5:34 PM

3864-5. Använda förarstödssystemen
OM47B56SE■

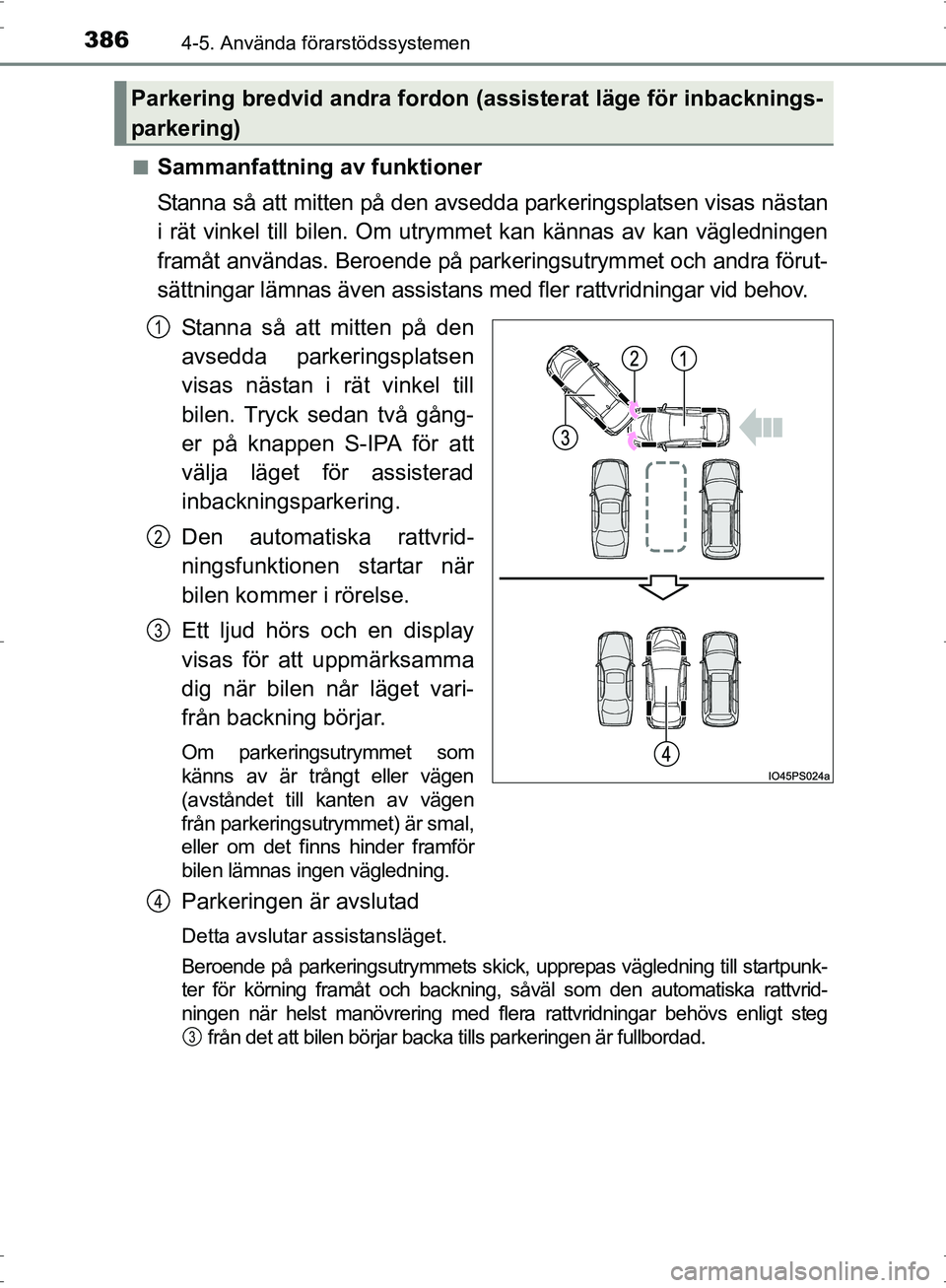

Sammanfattning av funktioner
Stanna så att mitten på den avsedda parkeringsplatsen visas nästan
i rät vinkel till bilen. Om utrymm
et kan kännas av kan vägledningen
framåt användas. Beroende på parkeringsutrymmet och andra förut-
sättningar lämnas även assistans med fler rattvridningar vid behov.
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till
bilen. Tryck sedan två gång-
er på knappen S-IPA för att
välja läget för assisterad
inbackningsparkering.
Den automatiska rattvrid-
ningsfunktionen startar när
bilen kommer i rörelse.
Ett ljud hörs och en display
visas för att uppmärksamma
dig när bilen når läget vari-
från backning börjar.
Om parkeringsutrymmet som
känns av är trångt eller vägen
(avståndet till kanten av vägen
från parkeringsutrymmet) är smal,
eller om det finns hinder framför
bilen lämnas ingen vägledning.
Parkeringen är avslutad
Detta avslutar assistansläget.
Beroende på parkeringsutrymmets skick, upprepas vägledning till startpunk-
ter för körning framåt och backning, såväl som den automatiska rattvrid-
ningen när helst manövrering med fl era rattvridningar behövs enligt steg
från det att bilen börjar backa t ills parkeringen är fullbordad.
Parkering bredvid andra fordon (assisterat läge för inbacknings-
parkering)
1
2
3
4
3
OM47B56SE.book Page 386 Wedne sday, September 21, 2016 5:34 PM

3874-5. Använda förarstödssystemen
4
Körning
OM47B56SE■

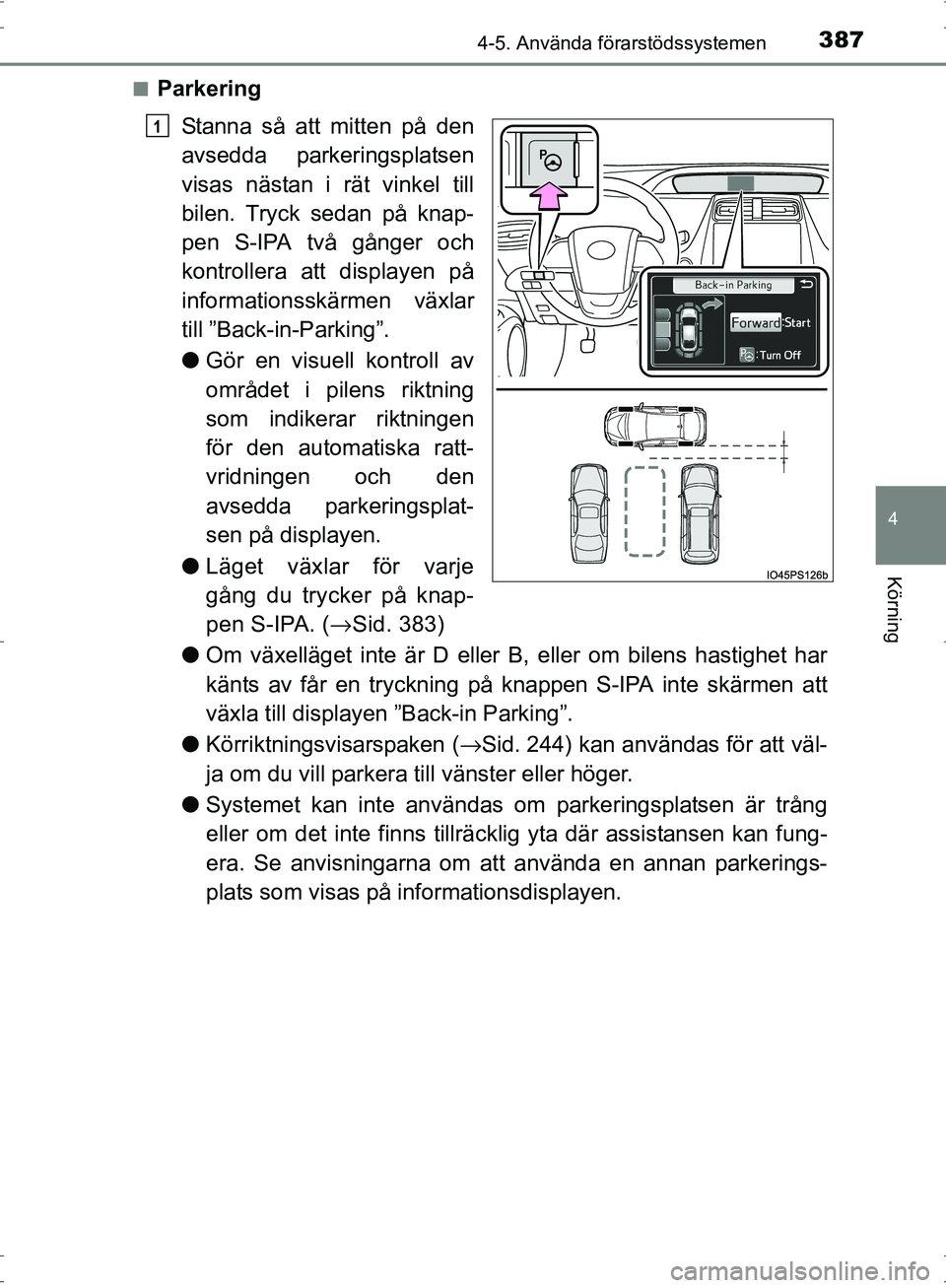

Parkering
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till
bilen. Tryck sedan på knap-
pen S-IPA två gånger och
kontrollera att displayen på
informationsskärmen växlar
till ”Back-in-Parking”.
●Gör en visuell kontroll av
området i pilens riktning
som indikerar riktningen
för den automatiska ratt-
vridningen och den
avsedda parkeringsplat-
sen på displayen.
● Läget växlar för varje
gång du trycker på knap-
pen S-IPA. ( →Sid. 383)
● Om växelläget inte är D eller B, eller om bilens hastighet har
känts av får en tryckning på knappen S-IPA inte skärmen att
växla till displayen ”Back-in Parking”.
● Körriktningsvisarspaken ( →Sid. 244) kan användas för att väl-
ja om du vill parkera t ill vänster eller höger.
● Systemet kan inte användas om parkeringsplatsen är trång
eller om det inte finns tillräck lig yta där assistansen kan fung-
era. Se anvisningarna om at t använda en annan parkerings-
plats som visas på informationsdisplayen.
1
OM47B56SE.book Page 387 Wedne sday, September 21, 2016 5:34 PM

3884-5. Använda förarstödssystemen
OM47B56SE

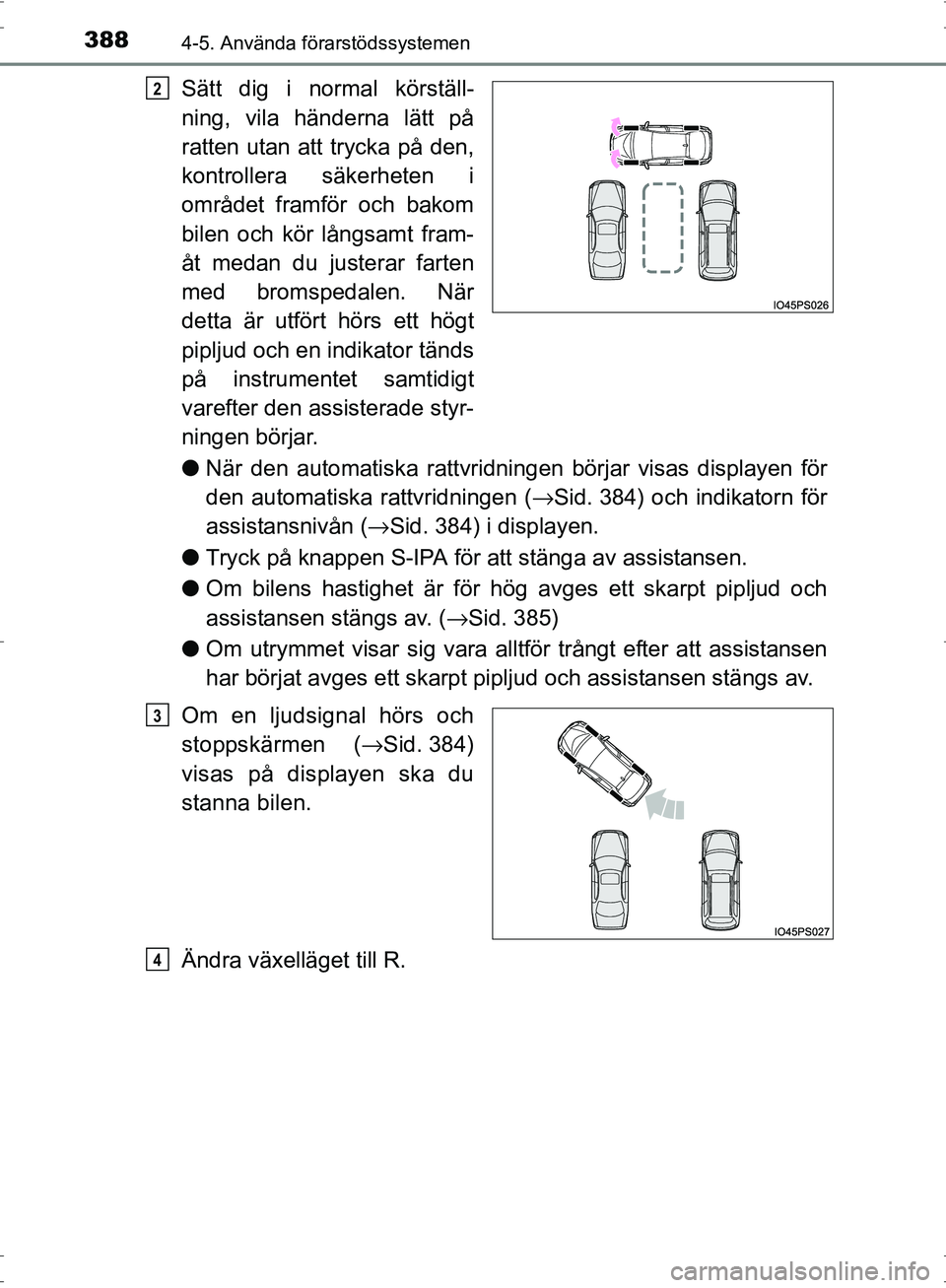

Sätt dig i normal körställ-
ning, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i
området framför och bakom
bilen och kör långsamt fram-
åt medan du justerar farten
med bromspedalen. När
detta är utfört hörs ett högt
pipljud och en indikator tänds
på instrumentet samtidigt
varefter den assisterade styr-
ningen börjar.
●När den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen ( →Sid. 384) och indikatorn för
assistansnivån ( →Sid. 384) i displayen.
● Tryck på knappen S-IPA för att stänga av assistansen.
● Om bilens hastighet är för h ög avges ett skarpt pipljud och
assistansen stängs av. ( →Sid. 385)
● Om utrymmet visar sig vara al ltför trångt efter att assistansen
har börjat avges ett skarpt pip ljud och assistansen stängs av.
Om en ljudsignal hörs och
stoppskärmen ( →Sid. 384)
visas på displayen ska du
stanna bilen.
Ändra växelläget till R.2
3
4
OM47B56SE.book Page 388 Wedne sday, September 21, 2016 5:34 PM

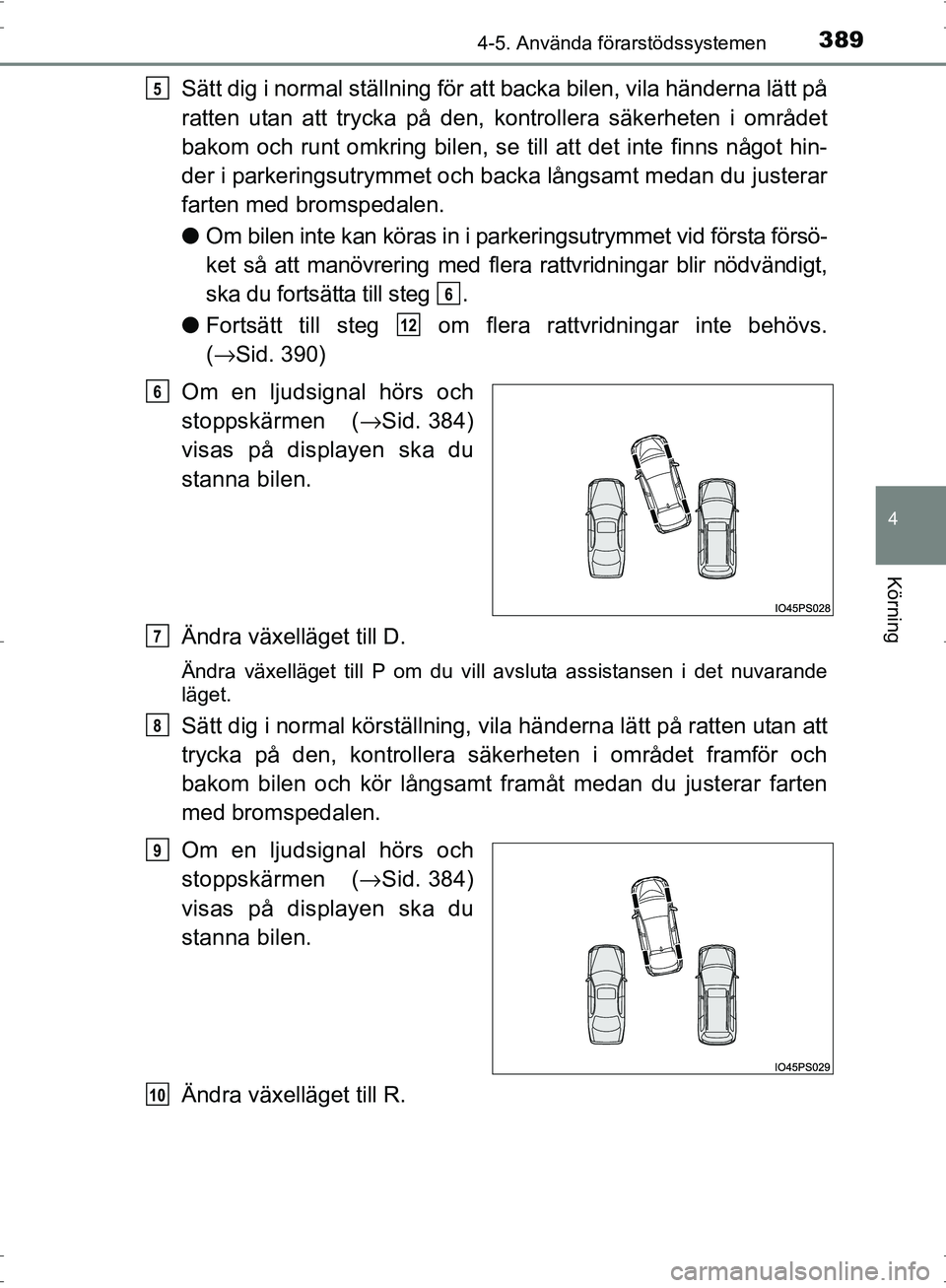

3894-5. Använda förarstödssystemen
4
Körning
OM47B56SE
Sätt dig i normal ställning för att backa bilen, vila händerna lätt på
ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen, se till att det inte finns något hin-
der i parkeringsutrymmet och backa långsamt medan du justerar
farten med bromspedalen.
● Om bilen inte kan köras in i pa rkeringsutrymmet vid första försö-
ket så att manövrering med flera rattvridningar blir nödvändigt,
ska du fortsätta till steg .
● Fortsätt till steg om flera rattvridningar inte behövs.
(→ Sid. 390)
Om en ljudsignal hörs och
stoppskärmen ( →Sid. 384)
visas på displayen ska du
stanna bilen.
Ändra växelläget till D.
Ändra växelläget till P om du v ill avsluta assistansen i det nuvarande
läget.
Sätt dig i normal körställning, vila händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och
bakom bilen och kör långsamt framåt medan du justerar farten
med bromspedalen.
Om en ljudsignal hörs och
stoppskärmen ( →Sid. 384)
visas på displayen ska du
stanna bilen.
Ändra växelläget till R.
5
6
12
6
7
8
9
10
OM47B56SE.book Page 389 Wedne sday, September 21, 2016 5:34 PM

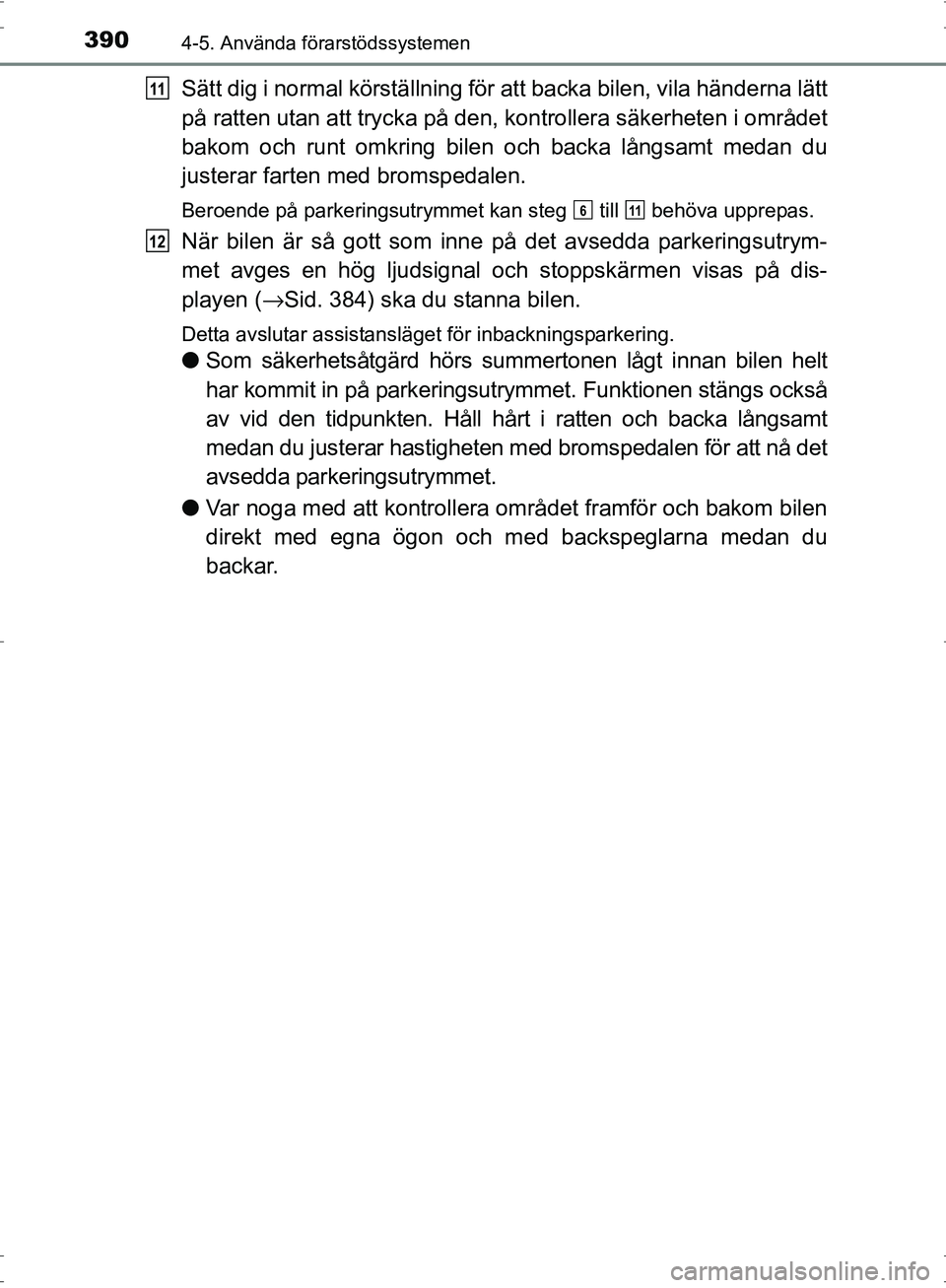

3904-5. Använda förarstödssystemen
OM47B56SE
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
När bilen är så gott som inne på det avsedda parkeringsutrym-
met avges en hög ljudsignal och stoppskärmen visas på dis-
playen ( →Sid. 384) ska du stanna bilen.
Detta avslutar assistansläget för inbackningsparkering.
● Som säkerhetsåtgärd hörs summertonen lågt innan bilen helt
har kommit in på parkeringsut rymmet. Funktionen stängs också
av vid den tidpunkten. Håll hårt i ratten och backa långsamt
medan du justerar hastigheten med bromspedalen för att nå det
avsedda parkeringsutrymmet.
● Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
11
611
12
OM47B56SE.book Page 390 Wedne sday, September 21, 2016 5:34 PM
