3614-5. Använda förarstödssystemen
4
Körning
OM47B56SE
■Driftsförutsättningar
Startknappen sätts på
●Främre hörnsensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
● Främre sidosensorer/bakre sidosensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
• Ratten har vridits cirka 90° eller mer
● Främre mittsensorer:
• Växelläget är inte P eller R
• Bilens hastighet är cirka 10 km/tim eller lägre
● Bakre hörnsensor/bakre mittsensorer:
Växelläget är R
■ Popup-meddelande till de fyra sidosonarerna
→Sid. 384
■ Sensorns avkänningsinformation
●Sensorns avkänningsområde är begränsat till områdena kring bilens stötfångare.
● Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett hinder.
● Hinder känns eventuellt inte av om de är för nära sensorn.
● Det finns en liten fördröjning mellan när hindret känns av och när det visas
på skärmen. Även när bilen körs i låg hastighet aktiveras displayen och
summertonen eventuellt inte alls om du kommer för nära ett hinder innan
displayen och summertonen aktiveras.
● Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av
när bilen närmar sig dem, även om de har känts av en gång.
● Det kan vara svårt att höra ljudsignalerna om ljudanläggningen \
eller luftkon-
ditioneringen är på med hög volym.
OM47B56SE.book Page 361 Wedne sday, September 21, 2016 5:34 PM

3624-5. Använda förarstödssystemen
OM47B56SE■
Varningsfunktion för hinder
■ Avkänning av hinder på sidorna
●Hinder på bilens sidor känns av under körning genom att sidosen\
sorerna
avsöker områdena på sidorna. Hinder som känns av behålls i minnet i högst
cirka två minuter.
● Hinder känns eventuellt inte av på bilens sidor förrän avsökningen är avslu-
tad. När startknappen har trycks till tändningsläge avslutas avsökningen när
bilen har körts en kort stund.
● Om ett hinder, som t.ex. annat fordon, fotgängare eller djur känns av med
sidosensorerna kan hindret fortsätta att kännas av även när det har lämnat
sidosensorernas avkänningsområde.
■ Om ”Clean Parking Assist Sensor” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. I sådana fall bör
systemet återgå till det normala när sensorn är ren.
Om sensorn har fryst i kall väderlek kan ett felmeddelande visas, annars kan
ett hinder inte kännas av. Om sensorn tinar bör systemet återgå till det
normala.
■ Om ”Parking Assist Malfunction ” visas på informationsdisplayen
Beroende på funktionsstörningen i sensorn har den eventuellt inte normal
funktion. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifika tioner och utrustning kontrollera
bilen.
■ Specialinställningar
Inställningen av summertonens volym kan ändras.
(Funktioner som kan specialinställas: →Sid. 638)
Om ett hinder befinner sig på sidorna
inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den
här funktionen föraren med displayen och
summertonen.
Hinder
Bilens beräknade körväg
1
2
OM47B56SE.book Page 362 Wedne sday, September 21, 2016 5:34 PM

3634-5. Använda förarstödssystemen
4
Körning
OM47B56SE
VA R N I N G
■Vid användning av Toyotas parkeringssensor
Observera följande säkerhetsanvisningar för att undvika en plötslig olycka.
● Överskrid inte hastighetsgränsen på 10 km/tim.
● Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
● Installera inga tillbehör inom sensorernas räckvidd.
OM47B56SE.book Page 363 Wedne sday, September 21, 2016 5:34 PM

3644-5. Använda förarstödssystemen
OM47B56SE
VA R N I N G
■Sensorer
Vissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
● Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
● Sensorn har frusit. (Du löser problemet genom att tina upp ytan.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att hinder
inte känns av på grund av en frusen sensor.
● Sensorn är täckt på något sätt.
● I skarpt solljus eller intensiv kyla
● På en mycket gropig väg, i en backe, på grus eller på gräs
● Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
● Det har stänkt vatten på sensorn, eller den har blivit genomvåt\
i hårt regn.
● Sensorn har blivit genomvåt på en översvämmad väg.
● Bilen lutar starkt åt ena sidan.
● Bilen är utrustad med skärmskydd eller trådlös antenn.
● Bilen närmar sig en hög eller böjd kantsten.
● Avkänningsområdet har minskats på grund av ett föremål, som t.ex. en
skylt.
● Området alldeles under stötfångaren känns inte av.
● Om föremål hamnar för nära sensorn.
● Stötfångaren eller sensorn får en hård stöt.
● En fjädring som inte är Toyota-original (t.ex. sänkt fjädring) har installerats.
● Ett annat fordon med parkeringssensorer är i närheten.
● Bogseringsöglor är monterade.
● En registreringsskylt med bakgrundsbelysning has installerats.
Utöver exemplen ovan är avkänning inte alltid möjlig beroende på hindrens
form och skick, eller att avkänningsområdet kan ha blivit kortare.
OM47B56SE.book Page 364 Wedne sday, September 21, 2016 5:34 PM

3654-5. Använda förarstödssystemen
4
Körning
OM47B56SE
VA R N I N G
■Sidosensorer
I följande situationer fungerar de fyra sidosonarerna eventuellt inte på nor-
malt sätt vilket kan leda till en plötslig olycka. Kör försiktigt.
● Hinder känns inte alltid av på bilens sidor förrän bilen körs en kort stund
och avsökningen av sidoytorna är avslutad. ( →Sid. 362)
● Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex.
andra fordon, människor eller djur alltid kännas av.
● Även när avsökningen av sidoytorna är avslutad känns inte alltid hinder av
beroende på förhållandena i bilens omgivning.
I sådant fall stängs displayerna för sidosensorerna ( →Sid. 356) tillfälligt av.
■ Hinder som eventuellt inte känns av på rätt sätt
● Formen på ett hinder kan göra att en sensor inte känner av det. Tänk där-
för speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som absorberar radiovågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
• Rörliga föremål som människor eller djur
OM47B56SE.book Page 365 Wedne sday, September 21, 2016 5:34 PM

3664-5. Använda förarstödssystemen
OM47B56SE
OBSERVERA
■Vid användning av Toyotas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning undersöka bilen.
● Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
● Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
● Om stötdämparen kolliderar med något.
● Om displayen visas kontinuerligt utan ljudsignal.
● Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
■ När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM47B56SE.book Page 366 Wedne sday, September 21, 2016 5:34 PM

367
4
4-5. Använda förarstödssystemen
Körning
OM47B56SE
Intelligent Clearance Sonar∗
Systemet aktiveras i följande situationer om ett föremål känns av i
bilens färdriktning.
◆Bilen körs med låg hastighet oc h bromspedalen är inte ned-
trampad, eller trampas ned för sent
◆Gaspedalen är nedtrampad för långt
∗: I förekommande fall
Om en sammanstötning med ett föremål kan ske medan du
parkerar eller kör i låg fart, om bilen plötsligt skjuter framåt på
grund av att du har valt fel pedal, eller om bilen kommer i rörelse
på grund av att fel växel har valts känner sensorerna av föremål
framför eller bakom bilen i bilens färdriktning. Systemet bidrar till
att mildra stöten med såväl föremål som t.ex. väggar, och minska
skadorna.
Exempel på användning av systemet
OM47B56SE.book Page 367 Wedne sday, September 21, 2016 5:34 PM

3684-5. Använda förarstödssystemen
OM47B56SE

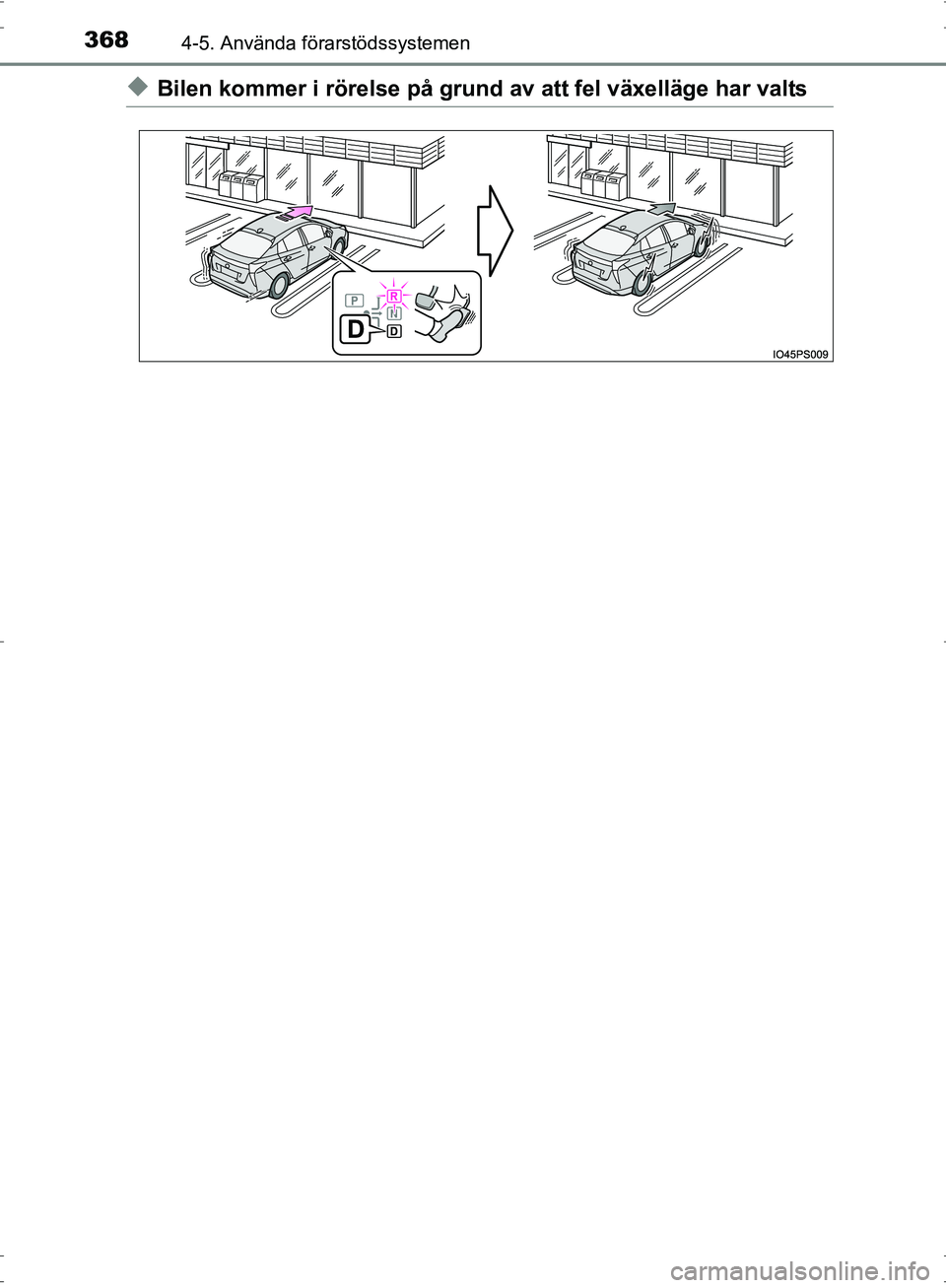

◆Bilen kommer i rörelse på grund av att fel växelläge har valts
OM47B56SE.book Page 368 Wednesday, September 21, 2016 5:34 PM

3694-5. Använda förarstödssystemen
4
Körning
OM47B56SE
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Intelligent Clearance Sonar kan aktiveras/inaktiveras med
( → Sid. 136) på informationsdisplayen.
När Intelligent Clearance Sonar är
i avstängt läge tänds indikatorn
ICS OFF.
Om Intelligent Clearance Sonar stängs av återupptas inte funktionen
förrän den slås på igen via inställningsskärmen på informationsdisplayen.
(Systemet återupptas inte när startknappen används.)
Sensortyper
1
2
3
4
Ändra inställningar för Intelligent Clearance Sonar
OM47B56SE.book Page 369 Wedne sday, September 21, 2016 5:34 PM

3704-5. Använda förarstödssystemen
OM47B56SE

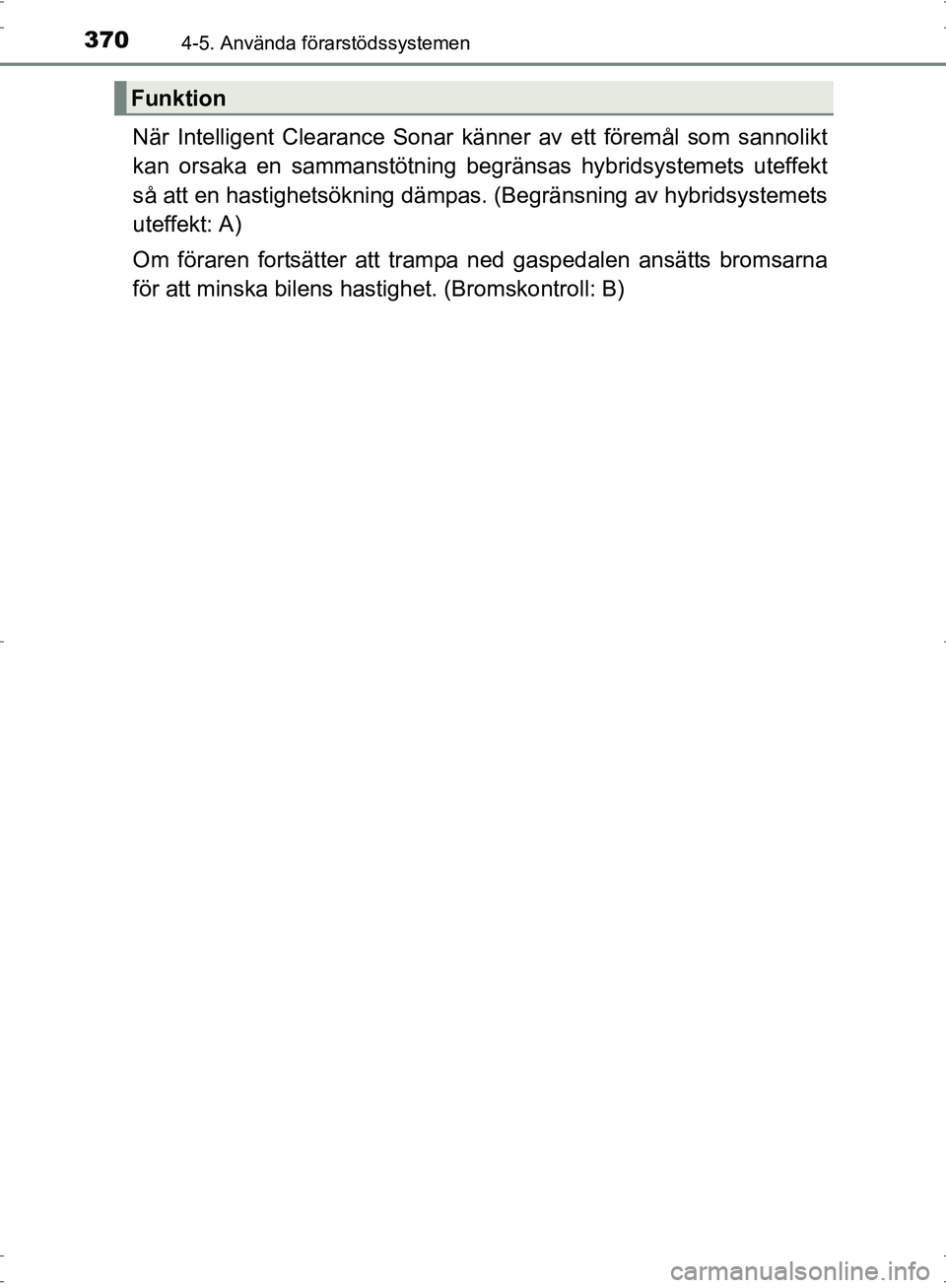

När Intelligent Clearance Sonar känner av ett föremål som sannolikt
kan orsaka en sammanstötning begränsas hybridsystemets uteffekt
så att en hastighetsökning dämpas. (Begränsning av hybridsystemets
uteffekt: A)
Om föraren fortsätter att trampa ned gaspedalen ansätts bromsarna
för att minska bilens hastighet. (Bromskontroll: B)
Funktion
