TOYOTA PRIUS 2017 Bruksanvisningar (in Swedish)

3714-5. Använda förarstödssystemen
4
Körning
OM47B56SE
NED
NED
UPP
PÅ
Avstängd
PÅ
Avstängd
PÅ
Avstängd
Gaspedal
Bromspedal
Hybridsystemets uteffekt
Bromskraft Kontrollen börjar
Kollision är möjlig
Kollision är sannolik1
2
3
4
5
6
7
OM47B56SE.book Page 371 Wedne
sday, September 21, 2016 5:34 PM

3724-5. Använda förarstödssystemen
OM47B56SE■
Förutsättningar för start av funktion
När indikatorn ICS OFF inte är tänd eller blinkar (
→Sid. 377, 555)
och samtliga förutsättningar är uppfyllda aktiveras systemet.
XBegränsning av hybrid systemets uteffekt
● Funktionen Intelligent Clear ance Sonar är aktiverad.
● Bilens hastighet är högst 15 km/tim.
● Det finns ett hinder i bilens fä rdriktning (2 till 4 m framför).
● Systemet fastställde att hårdare-än-normal inbromsning var
nödvändig för att undvika kollision.
XBromskontroll
●Begränsning av hybridsyst emets uteffekt utförs.
● Systemet fastställde att nödbromsning var nödvändig för att
undvika kollision.
■Förutsättningar för funktionen upphör
I någon av följande situationer upphör systemet att vara aktivt.
XBegränsning av hybrid systemets uteffekt
● Funktionen Intelligent Clearance Sonar har stängts av (stoppats).
● Kollisionen kunde undvikas med normal inbromsning.
● Det finns inte längre ett hinder i bilens färdriktning (2 till 4 m
framför).
XBromskontroll
●Funktionen Intelligent Clearance Sonar har stängts av
(stoppats).
● Cirka två sekunder har gått sedan bilens stoppades av broms-
kontroll.
● Bromspedalen trampades ned efter att bilens stoppats av
bromskontroll.
● Det finns inte längre ett hinder i bilens färdriktning (2 till 4 m
framför).
Driftsförutsättningar
OM47B56SE.book Page 372 Wedne sday, September 21, 2016 5:34 PM

3734-5. Använda förarstödssystemen
4
Körning
OM47B56SE

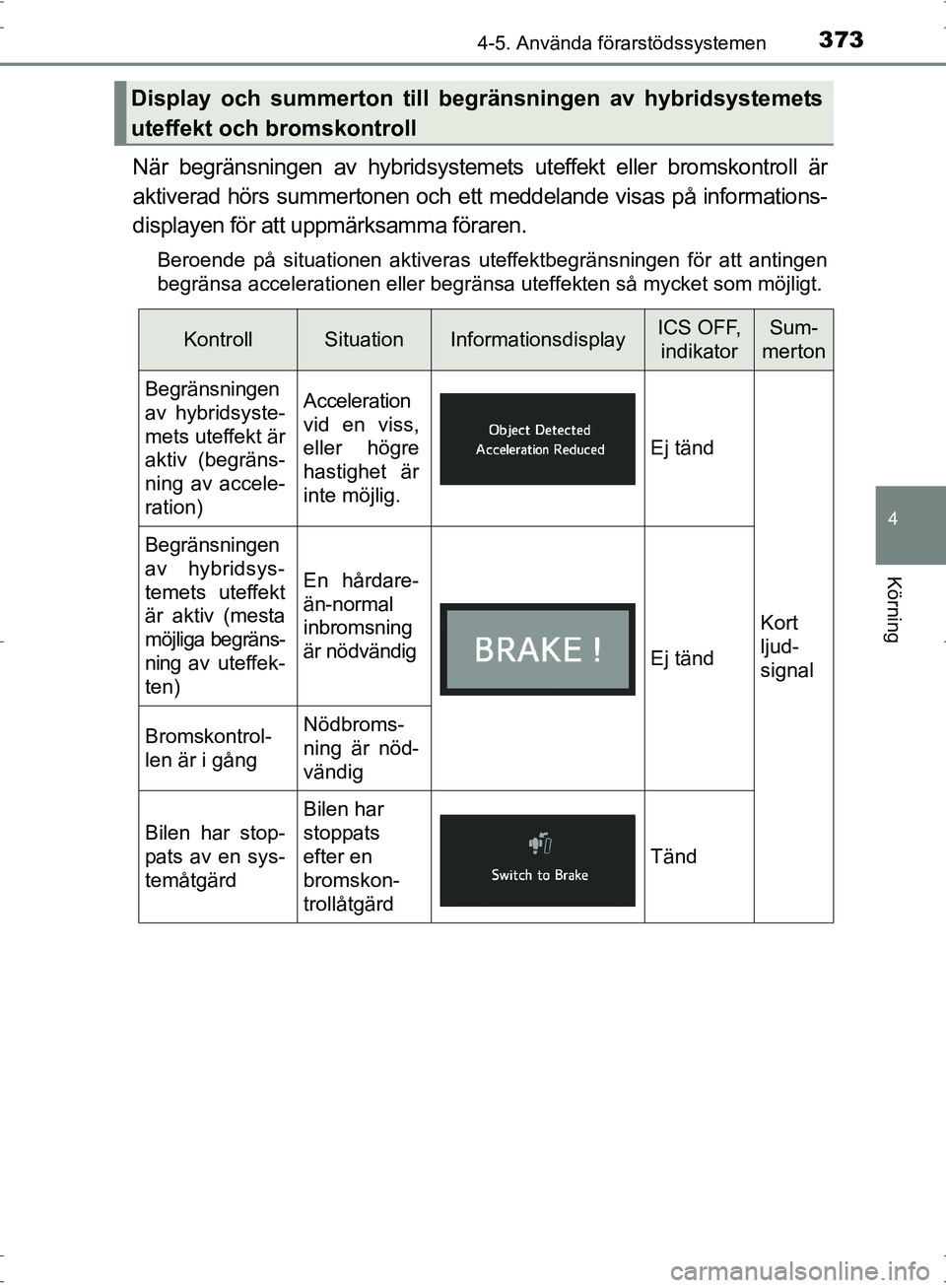

När begränsningen av hybridsystemets uteffekt eller bromskontroll är
aktiverad hörs summertonen och ett meddelande visas på informations-
displayen för att uppmärksamma föraren.
Beroende på situationen aktiveras uteffektbegränsningen för att antingen
begränsa accelerationen eller begränsa uteffekten så mycket som möjligt.
Display och summerton till begränsningen av hybridsystemets
uteffekt och bromskontroll
KontrollSituationInformationsdisplayICS OFF, indikatorSum-
merton
Begränsningen
av hybridsyste-
mets uteffekt är
aktiv (begräns-
ning av accele-
ration)Acceleration
vid en viss,
eller högre
hastighet är
inte möjlig.
Ej tänd
Kort
ljud-
signal
Begränsningen
av hybridsys-
temets uteffekt
är aktiv (mesta
möjliga begräns-
ning av uteffek-
ten)
En hårdare-
än-normal
inbromsning
är nödvändig
Ej tänd
Bromskontrol-
len är i gångNödbroms-
ning är nöd-
vändig
Bilen har stop-
pats av en sys-
temåtgärd
Bilen har
stoppats
efter en
bromskon-
trollåtgärd
Tänd
OM47B56SE.book Page 373 Wedne sday, September 21, 2016 5:34 PM

3744-5. Använda förarstödssystemen
OM47B56SE
■Sensorernas detekteringsområde
Detekteringsområdet för funktionen Intelligent Clearance Sonar skiljer sig
från de fyra sensorer som sitter på bilens sidor ( →Sid. 360).
Även om någon av dessa sensorer upptäcker ett hinder och ger en varning
aktiveras inte funktionaliteten i Intelligent Clearance Sonar.
■ Systemfunktion
Om bilen stannas av en systemåtgärd avbryts Intelligent Clearance Sonar
och knappen ICS OFF tänds.
■ Återuppta funktionen
Om Intelligent Clearance System stoppas av en systemåtgärd och om du vill
återställa funktionen ska du antingen sätta på Intelligent Clearance Sonar
igen ( →Sid. 355) eller stänga av och sätta på systemet med startknappen.
Dessutom återupptas funktionen automatiskt om hindret inte längre finns i
bilens färdriktning, eller om bilens färdriktning ändras (t.ex. när man har kört
framåt och börjar backa istället, eller tvärtom).
■ Hinder som sensorerna inte känner av
Följande hinder känner sensorerna eventuellt inte av.
●Föremål, som människor, tyg eller snö som ibland inte reflekterar ljudvågor.
(Särskilt känns människor eventuellt inte av beroende på ty\
pen av kläder
som används.)
● Föremål som inte är vinkelräta mot marken, föremål som inte är i rät vinkel
med bilens färdriktning, ojämna eller fladdrande föremål
● Låga föremål
● Tunna föremål som metalltråd, staket, rep och skyltar
● Föremål som är extremt nära stötfångaren
■ Summerton för de fyra sidosonarerna
Oavsett om Intelligent Clearance Sonar är aktiverad eller ej (→Sid. 355), om
funktionen Intelligent Clearance Sonar inte är avstängd ( →Sid. 369) när de
främre eller bakre sensorerna känner av ett hinder och bromskontrollen
aktiveras hörs summertonen och ett meddelande med det ungefärliga
avståndet till hindret anges.
OM47B56SE.book Page 374 Wedne sday, September 21, 2016 5:34 PM

3754-5. Använda förarstödssystemen
4
Körning
OM47B56SE■
Situationer när systemet eventuellt aktiveras även om ingen sannolikhet
för kollision föreligger
I följande situationer kan systemet eventuellt aktiveras även om ingen sanno-
likhet för kollision föreligger.
● Omgivningens påverkan
• Bilen körs mot en banderoll eller flagga, en lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning, vägbom och parkeringsplatser).
• Det finns ett hinder längs vägkanten (om bilen körs i en smal tunnel, på en trång bro eller smal väg)
• Bilen är fickparkerad
• Det finns spår eller hål i vägens yta
• Om bilen körs på metallunderlag (galler), som t.ex. används för diken
• Bilen körs på en brant sluttning
• Sensorn har blivit genomvåt på en översvämmad väg
● Väderlekens påverkan
• Is, snö, smuts eller liknande har fastnat på sensorn (när det avlägsnas
återställs systemet)
• Hårt regn eller vatten kastas upp på bilen
• Vid körning i svåra väderleksförhållanden, t.ex. dimma, snö eller sandstorm
● Påverkan från ljudvågor
• En källa med ultraljudsvågor finns i närheten, t.ex. signalhorn eller sona-
rer i en annan bil, fordonsdetektor, motorcykelmotor eller luftbromsarna
på ett stort fordon
• Elektriska komponenter (t.ex. bakgrundsbelyst registreringsskylt [särskilt om den är självlysande], dimljus, skärmskydd eller trådlös antenn) är
installerade nära sensorerna
• Bilen körs på en smal väg
• Bilen körs på en grusväg eller i ett
område med högt gräs
OM47B56SE.book Page 375 Wedne sday, September 21, 2016 5:34 PM

3764-5. Använda förarstödssystemen
OM47B56SE●
Förändringar i bilen
• Bilen lutar starkt
• Bilens höjd har förändrats avsevärt på grund av transporterad last (fron-
ten lutar uppåt eller nedåt)
• Sensorns riktning har ändrats på grund av en krock eller annan stöt
■ I det osannolika fall att Intelligent Clearance Sonar av misstag aktiveras
vid en korsning eller annan plats
Även i det osannolika fallet att Intelligent Clearance Sonar aktivera\
s av miss-
tag vid en korsning eller annan plats stängs bromskontrollen av efter cirka två
sekunder så att du kan köra ifrån området. Bromskontrollen stängs också av
när bromspedalen trampas ned. Trampa ned gaspedalen igen så att du kan
köra iväg och lämna området.
■ Situationer när systemet eventu ellt inte fungerar normalt
I följande situationer fungerar eventuellt inte systemet normalt.
● Omgivningens påverkan
• Ett hinder som inte kan kännas av mellan bilen och ett annat hinder som
kan kännas av
• Ett hinder, som ett annat fordon, en motorcykel, cykel eller fotgängare
svänger in framför bilen eller hoppar ut från sidan.
● Väderlekens påverkan
• Is, snö, smuts eller liknande har fastnat på sensorn (när det avlägsnas
återställs systemet)
• Hårt regn eller vatten kastas upp på bilen
• Vid körning i svåra väderleksförhållanden, t.ex. dimma, snö eller sandstorm • Ytan runt sensorn är mycket het eller kall
• Det blåser hård vind
OM47B56SE.book Page 376 Wedne sday, September 21, 2016 5:34 PM

3774-5. Använda förarstödssystemen
4
Körning
OM47B56SE●
Påverkan från ljudvågor
• En källa med ultraljudsvågor finns i närheten, t.ex. signalhorn eller sona-
rer i en annan bil, fordonsdetektor, motorcykelmotor eller luftbromsarna
på ett stort fordon
• Elektriska komponenter (t.ex. bakgrundsbelyst registreringsskylt [särskilt om den är självlysande], dimljus, skärmskydd eller trådlös antenn) är
installerade nära sensorerna
● Förändringar i bilen
• Bilen lutar starkt
• Bilens höjd har förändrats avsevärt på grund av transporterad last
(fronten lutar uppåt eller nedåt)
• Sensorns riktning har ändrats på grund av en krock eller annan stöt
■ Funktionen hos Intelligent Clearance Sonar medan den intelligenta
parkeringsassistansen är aktiverad
→Sid. 382
■ Om 12-voltsbatteriet monteras bort och installeras
Systemet behöver nollställas.
Systemet kan nollställas genom att bilen körs rakt fram i minst cirka fem sek-
under i en hastighet på cirka 35 km/tim, eller högre.
■ Om ”ICS Unavailable” visas på informationsdisplayen och indikatorn
ICS OFF blinkar
●Is, snö, smuts eller liknande har fastnat på sensorn. I så fall ska isen, snön,
smutsen eller liknande avlägsnas från sensorn så att den återgår till normal
funktion.
Ett varningsmeddelande visas även ibland vid låga temperaturer på grund
av att is bildas på sensorn så att den inte kan känna av hinder. När isen har
smälts bort återgår sensorn till normal funktion.
● Om det här meddelandet visas även om smuts har avlägsnats från sensorn,
eller om sensorn inte var smutsig från början ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
● Nollställning av systemet har eventuellt inte skett efter att 12-voltsbatteriet
har monterats bort och installerats igen. Utföra nollställning av systemet
■ Om ”ICS Malfunction Visit Your D ealer” visas på informationsdisplayen
blinkar indikatorn ICS OFF och en summerton hörs
Systemet fungerar eventuellt inte på rätt sätt. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
OM47B56SE.book Page 377 Wedne sday, September 21, 2016 5:34 PM

3784-5. Använda förarstödssystemen
OM47B56SE

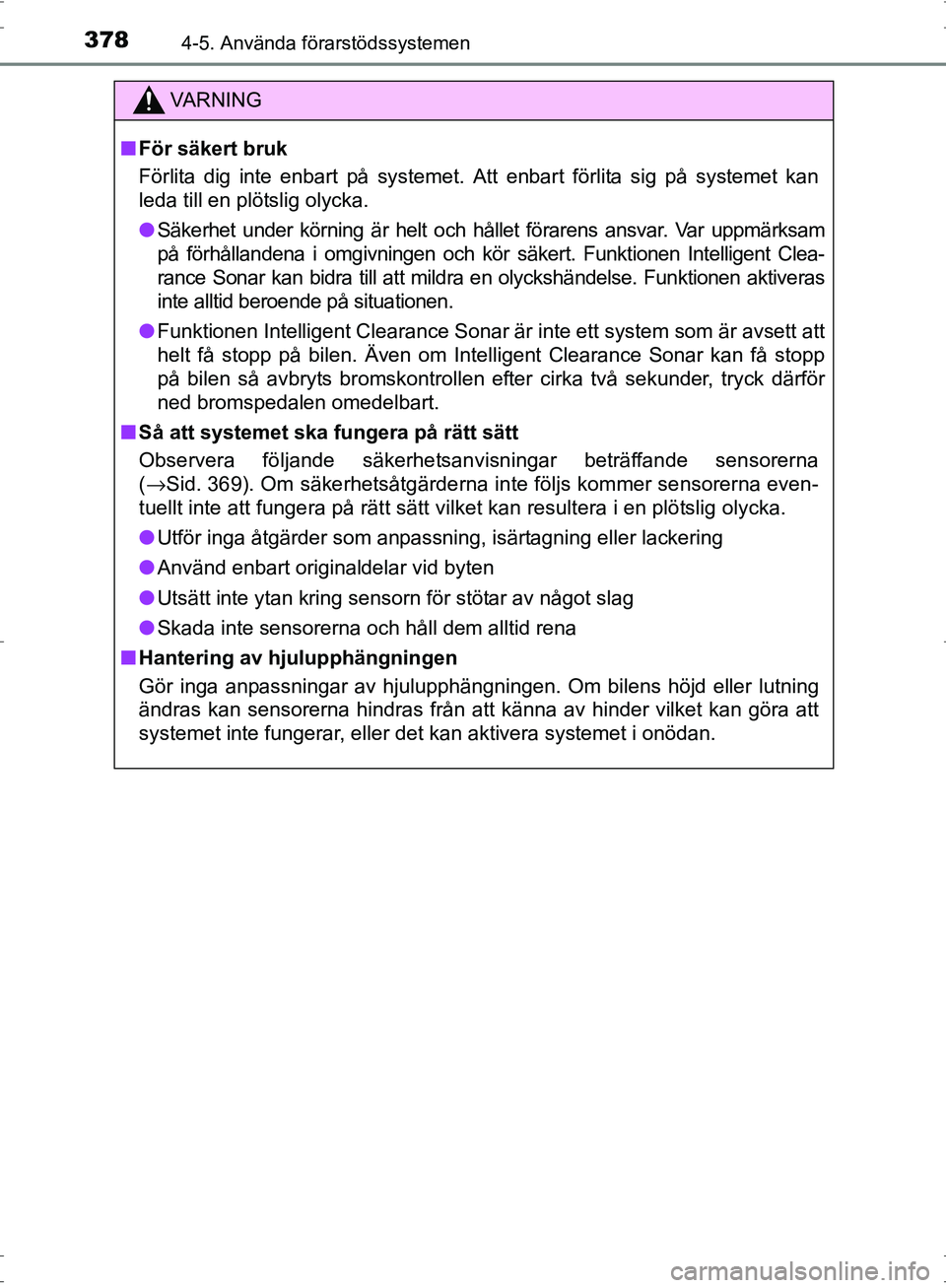

VA R N I N G
■För säkert bruk
Förlita dig inte enbart på systemet. Att enbart förlita sig på systemet kan
leda till en plötslig olycka.
● Säkerhet under körning är helt och hållet förarens ansvar. Var uppmärksam
på förhållandena i omgivningen och kör säkert. Funktionen Intelligent Clea-
rance Sonar kan bidra till att mildra en olyckshändelse. Funktionen aktiveras
inte alltid beroende på situationen.
● Funktionen Intelligent Clearance Sonar är inte ett system som är avsett att
helt få stopp på bilen. Även om Intelligent Clearance Sonar kan få stopp
på bilen så avbryts bromskontrollen efter cirka två sekunder, tryck därför
ned bromspedalen omedelbart.
■ Så att systemet ska fungera på rätt sätt
Observera följande säkerhetsanvisningar beträffande sensorerna
(→ Sid. 369). Om säkerhetsåtgärderna inte följs kommer sensorerna even-
tuellt inte att fungera på rätt sätt vilket kan resultera i en plötslig olycka.
● Utför inga åtgärder som anpassning, isärtagning eller lackering
● Använd enbart originaldelar vid byten
● Utsätt inte ytan kring sensorn för stötar av något slag
● Skada inte sensorerna och håll dem alltid rena
■ Hantering av hjulupphängningen
Gör inga anpassningar av hjulupphängningen. Om bilens höjd eller lutning
ändras kan sensorerna hindras från at t känna av hinder vilket kan göra att
systemet inte fungerar, eller det kan aktivera systemet i onödan.
OM47B56SE.book Page 378 Wedne sday, September 21, 2016 5:34 PM

3794-5. Använda förarstödssystemen
4
Körning
OM47B56SE

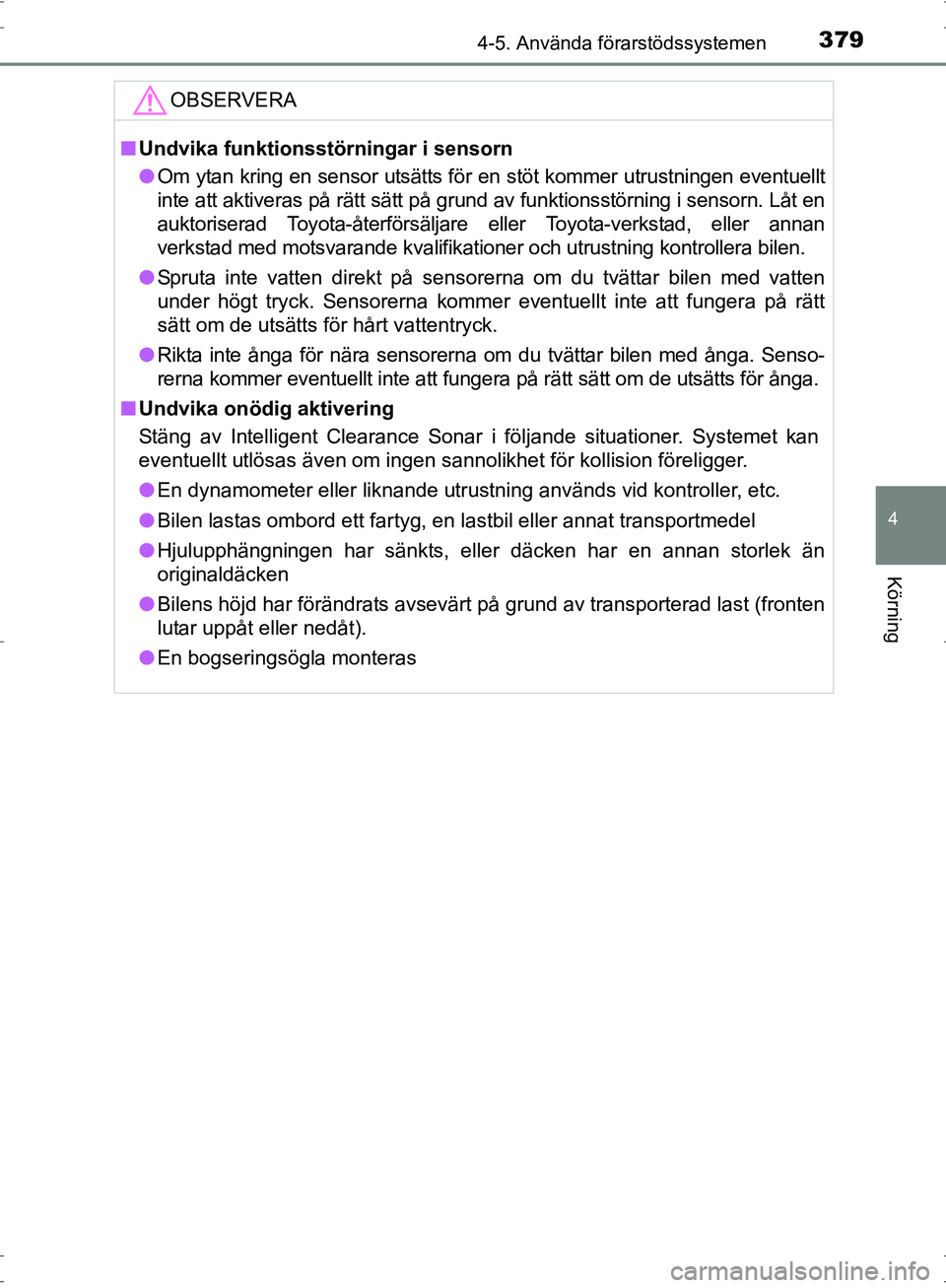

OBSERVERA
■Undvika funktionsstörningar i sensorn
● Om ytan kring en sensor utsätts för en stöt kommer utrustningen eventuellt
inte att aktiveras på rätt sätt på grund av funktionsstörning i sensorn. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
● Spruta inte vatten direkt på sensorerna om du tvättar bilen med vatten
under högt tryck. Sensorerna kommer eventuellt inte att fungera på rätt
sätt om de utsätts för hårt vattentryck.
● Rikta inte ånga för nära sensorerna om du tvättar bilen med ånga. Senso-
rerna kommer eventuellt inte att fungera på rätt sätt om de utsätts för ånga.
■ Undvika onödig aktivering
Stäng av Intelligent Clearance Sonar i följande situationer. Systemet kan
eventuellt utlösas även om ingen sannolikhet för kollision föreligger.
● En dynamometer eller liknande utrustning används vid kontroller, etc.
● Bilen lastas ombord ett fartyg, en lastbil eller annat transportmedel
● Hjulupphängningen har sänkts, eller däcken har en annan storlek än
originaldäcken
● Bilens höjd har förändrats avsevärt på grund av transporterad last (fronten
lutar uppåt eller nedåt).
● En bogseringsögla monteras
OM47B56SE.book Page 379 Wedne sday, September 21, 2016 5:34 PM

3804-5. Använda förarstödssystemen
OM47B56SE

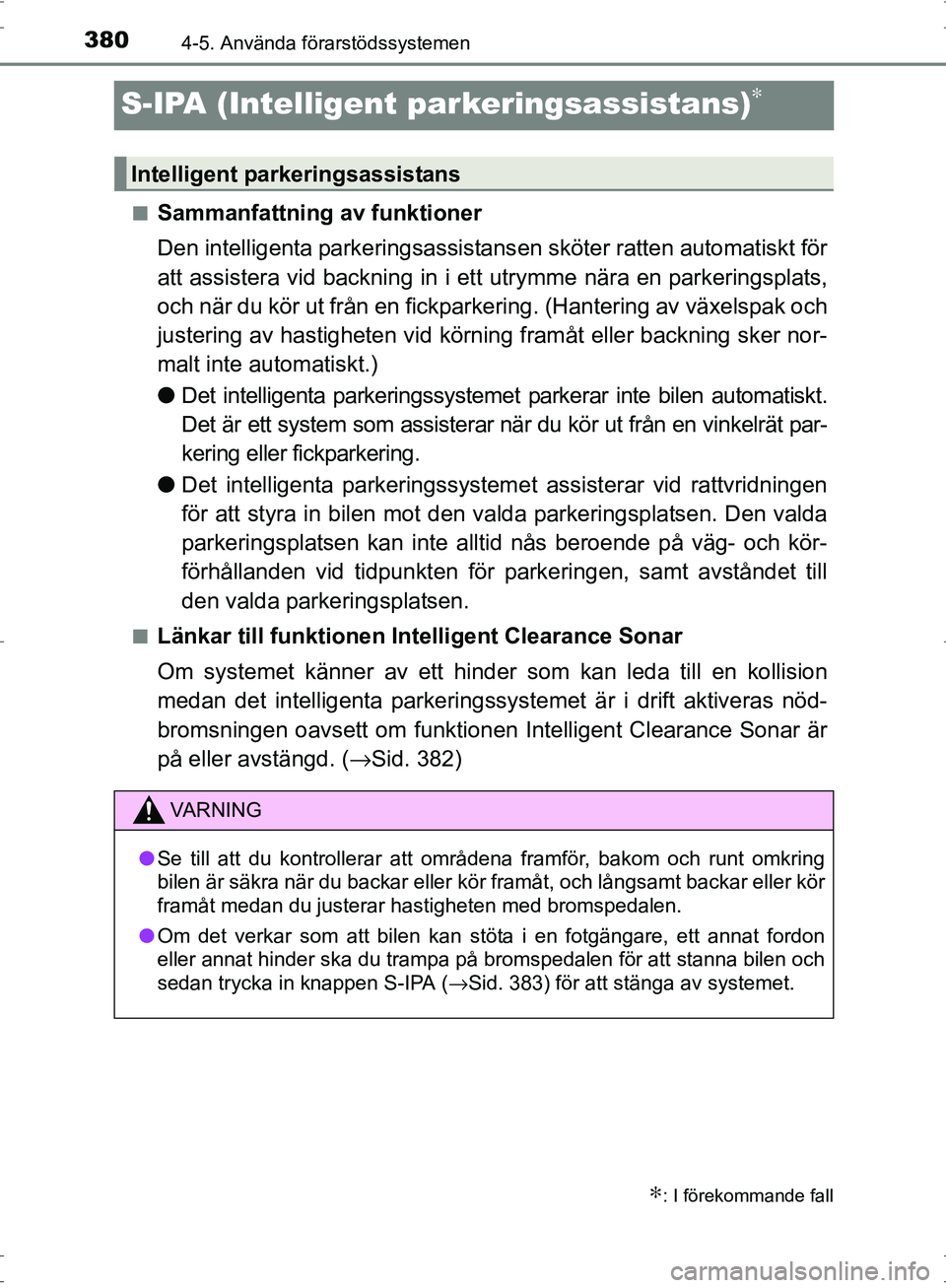

S-IPA (Intelligent parkeringsassistans)∗
■Sammanfattning av funktioner
Den intelligenta parkeringsassistans en sköter ratten automatiskt för
att assistera vid backning in i et t utrymme nära en parkeringsplats,
och när du kör ut från en fickparkering. (Hantering av växelspak och
justering av hastigheten vid körning framåt eller backning sker nor-
malt inte automatiskt.)
● Det intelligenta parkeringssystemet parkerar inte bilen automatiskt.
Det är ett system som assisterar när du kör ut från en vinkelrät par-
kering eller fickparkering.
● Det intelligenta parkeringssystem et assisterar vid rattvridningen
för att styra in bilen mot den valda parkeringsplatsen. Den valda
parkeringsplatsen kan inte alltid nås beroende på väg- och kör-
förhållanden vid tidpunkten för parkeringen, samt avståndet till
den valda parkeringsplatsen.
■Länkar till funktionen In telligent Clearance Sonar
Om systemet känner av ett hinder som kan l eda till en kollision
medan det intelligenta parkeringssy stemet är i drift aktiveras nöd-
bromsningen oavsett om funktionen Intelligent Clearance Sonar är
på eller avstängd. ( →Sid. 382)
∗: I förekommande fall
Intelligent parkeringsassistans
VA R N I N G
●Se till att du kontrollerar att områdena framför, bakom och runt omkring
bilen är säkra när du backar eller kör framåt, och långsamt backar eller \
kör
framåt medan du justerar hastigheten med bromspedalen.
● Om det verkar som att bilen kan stöta i en fotgängare, ett annat fordon
eller annat hinder ska du trampa på bromspedalen för att stanna bilen och
sedan trycka in knappen S-IPA ( →Sid. 383) för att stänga av systemet.
OM47B56SE.book Page 380 Wedne sday, September 21, 2016 5:34 PM
