2. Instrumentenpaneel
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)

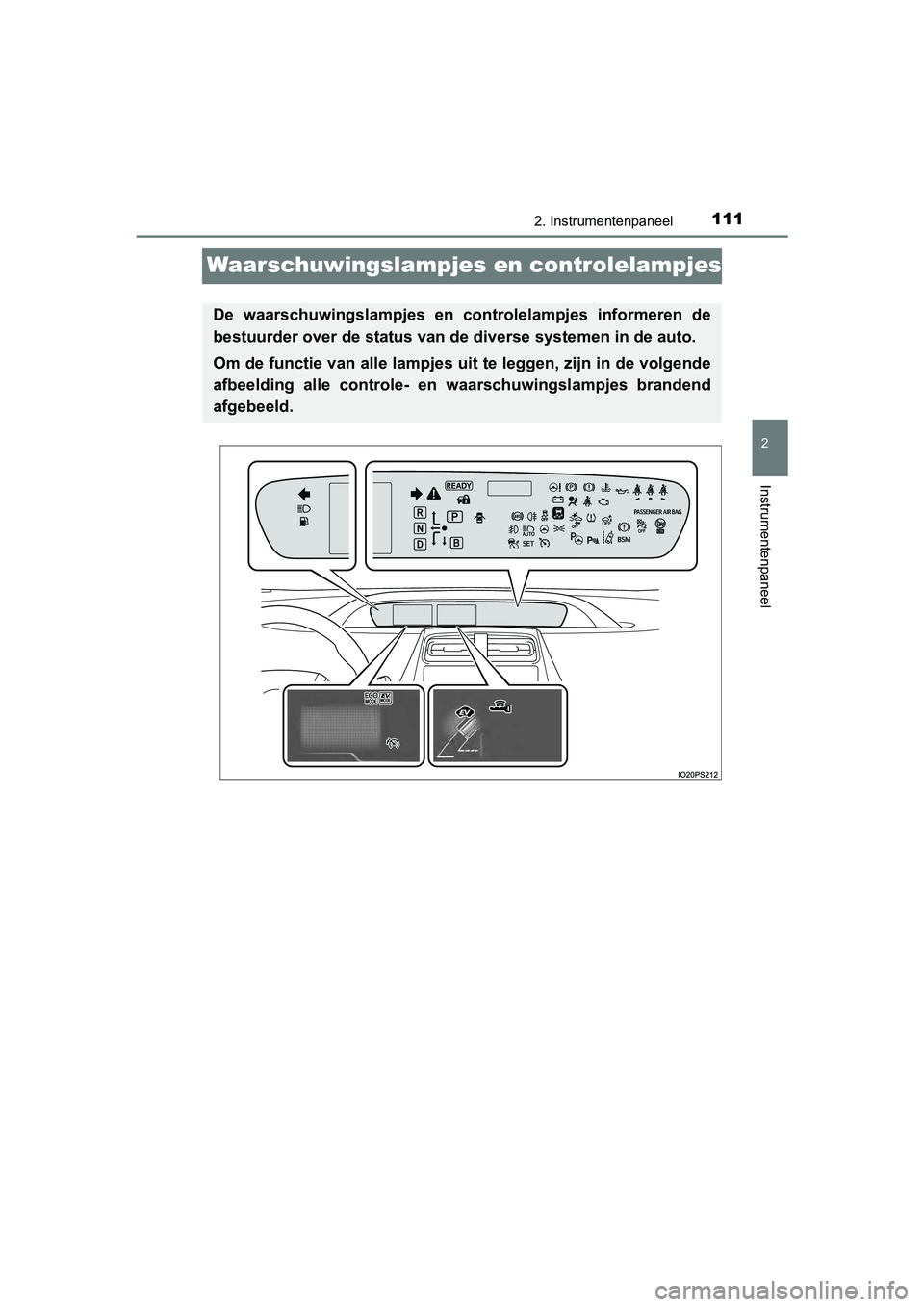

Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes informeren de
bestuurder over de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende
afbeelding alle controle- en waarschuwingslampjes brandend
afgebeeld.
PRIUS_OM_OM47B56E_(EE).book Page 111 Friday, July 29, 2016 1 1:35 AM

1122. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Waarschuwingslampjes informeren de bestuurder over storingen in
de systemen van de auto.
Waarschuwingslampjes
WaarschuwingslampjesBladzijde
*1Waarschuwingslampje remsysteem (rood) Blz. 593
*1Waarschuwingslampje remsysteem (geel) Blz. 593
*1LaadstroomcontrolelampjeBlz. 593
*1Waarschuwingslampje lage oliedrukBlz. 594
*1MotorcontrolelampjeBlz. 594
*1Waarschuwingslampje SRSBlz. 594
*1Waarschuwingslampje ABSBlz. 594
*1Waarschuwingslampje elektrische
stuurbekrachtiging (rood/geel) Blz. 594
*1, 2Waarschuwingslampje PCS (indien aanwezig) Blz. 595
*1Controlelampje Traction Control
Blz. 595
*1Waarschuwingslampje hoge koelvloeistof-
temperatuur Blz. 596
*1, 2Controlelampje ICS OFF (indien aanwezig) Blz. 596
Waarschuwingslampje open portier/achterklep Blz. 596
Waarschuwingslampje laag brandstofniveau Blz. 597
PRIUS_OM_OM47B56E_(EE).book Page 112 Friday, July 29, 2016 1
1:35 AM

1132. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Het lampje knippert om een storing aan te geven.
De controlelampjes informeren de bestuurder over de bedrijfssta tus
van de verschillende sy stemen van de auto.
Controlelampje veiligheidsgordel bestuurder
en voorpassagier Blz. 597
Controlelampje achterpassagiersgordel Blz. 597
*1Centraal waarschuwingslampje
Blz. 597
*1Waarschuwingslampje lage bandenspanning
(indien aanwezig) Blz. 597
Controlelampjes
WaarschuwingslampjesBladzijde
ControlelampjesBladzijde
Controlelampje richtingaanwijzers Blz. 274
Controlelampje achterlicht Blz. 276
Waarschuwingslampje parkeerremBlz. 275
Controlelampje grootlicht Blz. 277
Controlelampje mistlampen voorBlz. 285
Controlelampje mistachterlicht Blz. 285
PRIUS_OM_OM47B56E_(EE).book Page 113 Friday, July 29, 2016 1 1:35 AM

1142. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Controlelampje antidiefstalsysteemBlz. 88,
94
Controlelampje READY Blz. 259
Schakelstandindicatoren Blz. 268
*1, 2Controlelampje Traction Control Blz. 452
*1, 3Controlelampje VSC OFFBlz. 453
Controlelampje cruise controlBlz. 346,
360, 365
Controlelampje Dynamic Radar Cruise Control
(indien aanwezig)Blz. 336,
351
Controlelampje cruise control SET Blz. 336,
351, 365
*1, 3Waarschuwingslampje PCS (indien aanwezig) Blz. 310
Controlelampje LDA (indien aanwezig) Blz. 324
Controlelampje stuurregeling (indien aan-
wezig)
Blz. 325
*1Controlelampje Automatic High Beam-sys-
teem (indien aanwezig)Blz. 281
Controlelampje BSM (indien aanwezig) Blz. 375
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig)
Blz. 390
*1, 3Controlelampje ICS OFF (indien aanwezig) Blz. 404
ControlelampjesBladzijde
PRIUS_OM_OM47B56E_(EE).book Page 114 Friday, July 29, 2016 1
1:35 AM

1152. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakel d.
■
Hoofdscherm
*: Het weergegeven controlelampje verandert overeenkomstig de hui dige rij-
modus.
*1Controlelampje S-IPA (indien aanwezig) Blz. 419
*1Controlelampje PASSENGER AIR BAG Blz. 51
Op het scherm weergegeven controlelampjes en symbolen
ControlelampjesBladzijde
ControlelampjesBladzijde
Controlelampje EV MODE Blz. 265
*Controlelampje ECO MODE Blz. 370
*Controlelampje PWR MODEBlz. 370
Controlelampje EV-modusBlz. 133
Controlelampje snelheidsbegrenzer (indien
aanwezig) Blz. 372
PRIUS_OM_OM47B56E_(EE).book Page 115 Friday, July 29, 2016 1
1:35 AM

1162. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)■

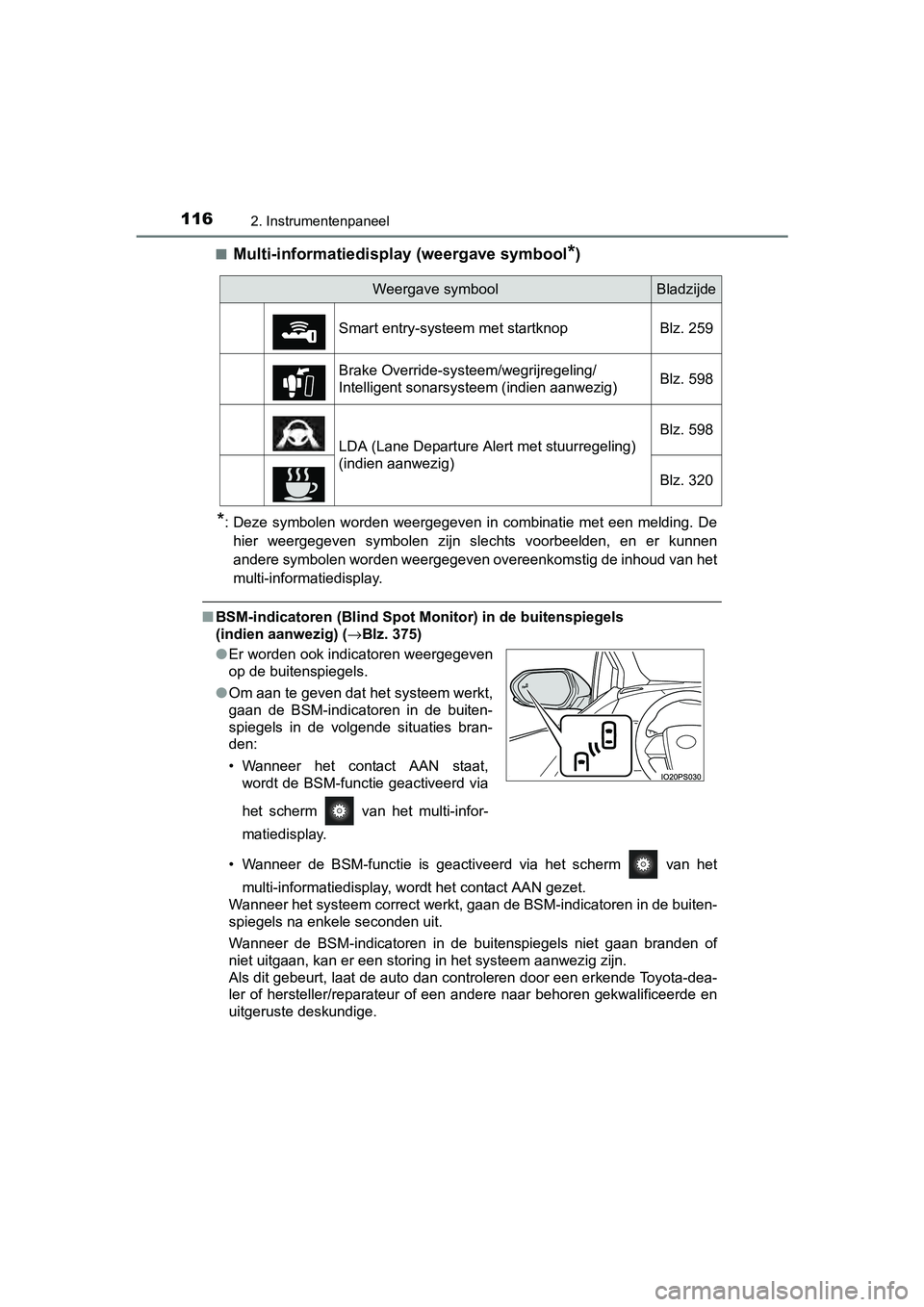

Multi-informatiedisp
lay (weergave symbool*)
*: Deze symbolen worden weergegeven in combinatie met een melding . De
hier weergegeven symbolen zijn slechts voorbeelden, en er kunne n
andere symbolen worden weergegeven overeenkomstig de inhoud van het
multi-informatiedisplay.
■ BSM-indicatoren (Blind Spot Mon itor) in de buitenspiegels
(indien aanwezig) ( →Blz. 375)
• Wanneer de BSM-functie is geactiveerd via het scherm van het multi-informatiedisplay, wordt het contact AAN gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan brand en of
niet uitgaan, kan er een storing in het systeem aanwezig zijn.
Als dit gebeurt, laat de auto dan controleren door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
Weergave symboolBladzijde
Smart entry-systeem met startknop Blz. 259
Brake Override-systeem/wegrijregeling/
Intelligent sonarsysteem (indien aanwezig) Blz. 598
LDA (Lane Departure Alert met stuurregeling)
(indien aanwezig)Blz. 598
Blz. 320
●
Er worden ook indicatoren weergegeven
op de buitenspiegels.
● Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buiten-
spiegels in de volgende situaties bran-
den:
• Wanneer het contact AAN staat,
wordt de BSM-functie geactiveerd via
het scherm van het multi-infor-
matiedisplay.
PRIUS_OM_OM47B56E_(EE).book Page 116 Friday, July 29, 2016 1 1:35 AM

1172. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u het hybridesysteem start, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te besch ermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontst aan. Laat
de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige als dit gebeurt.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
De motor kan oververhit raken als het waarschuwingslampje voor een hoge
koelvloeistoftemperatuur gaat branden of knipperen. Breng in da t geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en co ntroleer de
motor nadat deze volledig is afgekoeld. ( →Blz. 655)
PRIUS_OM_OM47B56E_(EE).book Page 117 Friday, July 29, 2016 1 1:35 AM

1182. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Hoofdscherm
De eenheden die op het display zijn aangegeven, kunnen per model/type
verschillend zijn.
Op het hoofdscherm wordt basisi nformatie weergegeven, zoals
de rijsnelheid en de resterend e hoeveelheid brandstof. U kunt d e
weergegeven informatie aan de persoonlijke voorkeur aanpas-
sen.
Informatie op display (auto's zonder RSA [Road Sign Assist] en
snelheidsbegrenzer)
Enkelvoudig scherm*Split screen*
*
: Raadpleeg Blz. 124 voor informatie over het wijzigen van de schermweergave.
PRIUS_OM_OM47B56E_(EE).book Page 118 Friday, July 29, 2016 1 1:35 AM

1192. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
De temperatuurweergave knippert gedurende ongeveer 10 seconden
wanneer de buitentemperatuur tot ongeveer 3 °C (37 °F) of lager daalt, en
stopt vervolgens met knipperen.
Weergave kilometerstand (kilomet erteller/dagtellers/actieradius)
De geschatte actieradius op basis van de kilometerstand en de r esterende
hoeveelheid brandstof kunnen worden weergegeven. ( →Blz. 122)
Weergave gemiddeld brandstofverbruik
Het gemiddelde brandstofverbruik dat is gekoppeld aan de weerga ve van
de kilometerstand kan worden weergegeven. ( →Blz. 122)
Subscherm
Als voor het hoofdscherm het split screen is geselecteerd, kan informatie,
zoals de hybridesysteemindicator en het actuele brandstofverbruik, wor-
den weergegeven. ( →Blz. 124)
1
2
3
4
5
6
PRIUS_OM_OM47B56E_(EE).book Page 119 Friday, July 29, 2016 1 1:35 AM

1202. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)De eenheden die op het display zijn aangegeven, kunnen per mode
l/type
verschillend zijn.
Informatie op display (auto's met RSA [Road Sign Assist] en/of
snelheidsbegrenzer)
