1212. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
De temperatuurweergave knippert gedurende ongeveer 10 seconden
wanneer de buitentemperatuur tot ongeveer 3°C of lager daalt, en stopt
vervolgens met knipperen.
Weergave kilometerstand (kilomet erteller/dagtellers/actieradius)
De geschatte actieradius op basis van de kilometerstand en de r esterende
hoeveelheid brandstof kunnen worden weergegeven. ( →Blz. 122)
Weergave gemiddeld brandstofverbruik
Het gemiddelde brandstofverbruik dat is gekoppeld aan de weerga ve van
de kilometerstand kan worden weergegeven. ( →Blz. 122)
Subscherm (wanneer RSA en snelheidsbegrenzer zijn uitgescha-
keld)
Informatie, zoals de hybridesysteemindicator en het actuele bra ndstofver-
bruik, kan worden weergegeven. ( →Blz. 124)
Subscherm (wanneer RSA en/of sne lheidsbegrenzer zijn ingescha-
keld)
Geeft informatie met betrekking tot de RSA* of de snelheidsbegrenzer
weer. ( →Blz. 331, 372)
*: Wanneer RSA-informatie wordt weergegeven op het scherm van
het multi-informatiedisplay ( →Blz. 151), wordt geen RSA-informatie weer-
gegeven op het subscherm.
1
2
3
4
5
6
7
PRIUS_OM_OM47B56E_(EE).book Page 121 Friday, July 29, 2016 1 1:35 AM

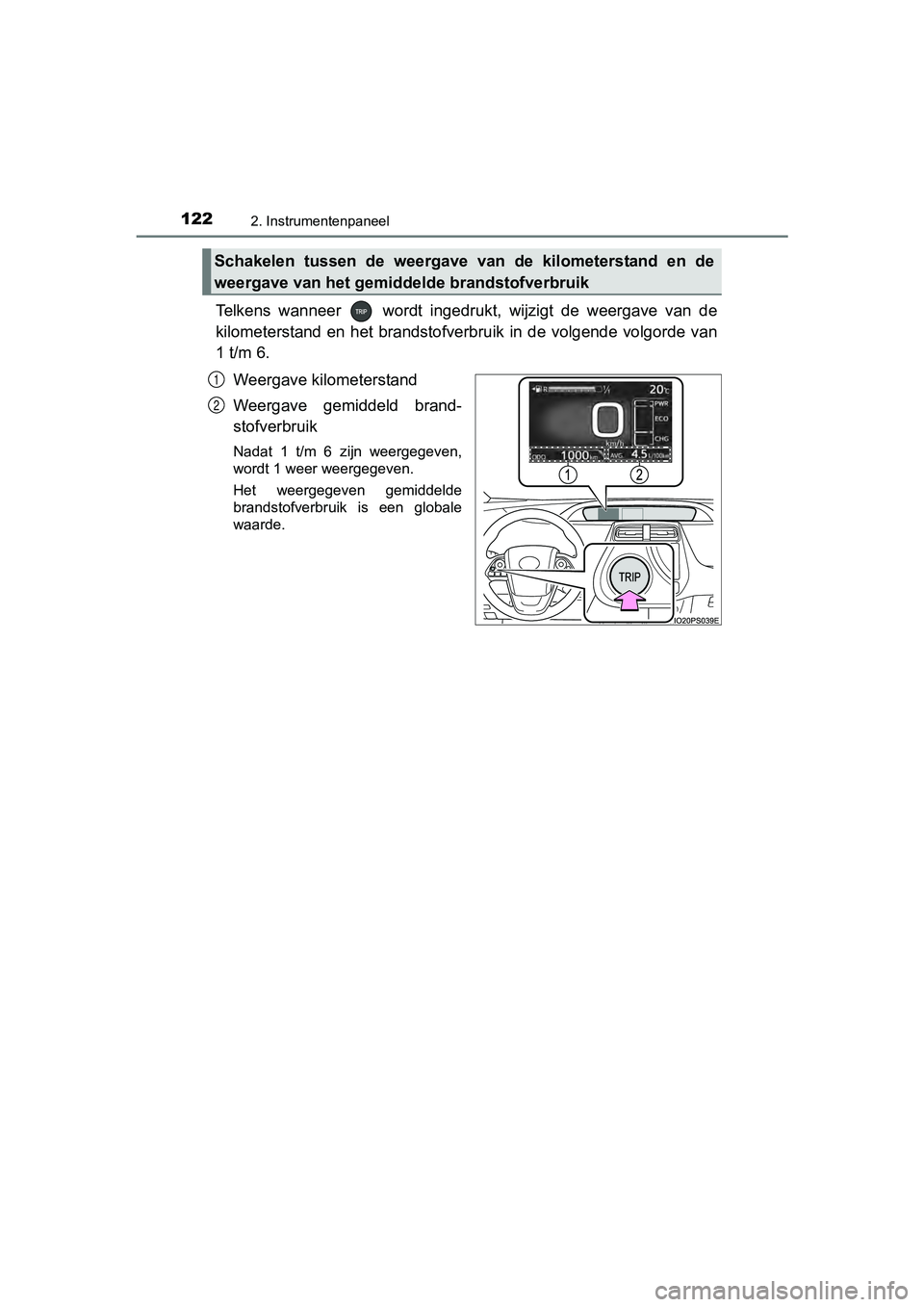

1222. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Telkens wanneer wordt ingedrukt, wijzigt de weergave van de
kilometerstand en het brandstofverbruik in de volgende volgorde van
1 t/m 6.
Weergave kilometerstand
Weergave gemiddeld brand-
stofverbruik
Nadat 1 t/m 6 zijn weergegeven,
wordt 1 weer weergegeven.
Het weergegeven gemiddelde
brandstofverbruik is een globale
waarde.
Schakelen tussen de weergave van de kilometerstand en de
weergave van het gemiddelde brandstofverbruik
1
2
PRIUS_OM_OM47B56E_(EE).book Page 122 Friday, July 29, 2016 1 1:35 AM

1232. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
*1: Als ingedrukt wordt gehouden terwijl dit item wordt weergegeven,wordt de informatie gereset.
*2: Telkens als het hybridesysteem wordt gestart, wordt dit item g ereset.
Weergave kilometerstand Weergave gemiddeld
brandstofverbruik
1ODO (kilometerteller)
Totale kilometerstand
Gemiddeld brandstofverbruik
sinds laatste resetGemiddeld brandstofverbruik
sinds laatste reset
*1
2
TRIP A (dagteller A)Kilometerstand sinds laatste
reset
*1
Gemiddeld brandstofverbruik
TRIP AGemiddeld brandstofverbruik
sinds TRIP A is gereset
*1
3
TRIP B (dagteller B)Kilometerstand sinds laatste
reset
*1
Gemiddeld brandstofverbruik
TRIP BGemiddeld brandstofverbruik
sinds TRIP B is gereset
*1
4
(kilometerstand sinds
starten hybridesysteem) Kilometerstand sinds starten
hybridesysteem
*2
Gemiddeld brandstofverbruik
sinds starten hybridesysteemGemiddeld brandstofverbruik
sinds starten hybridesysteem
*2
5
(actieradius)
Afstand die bij benadering met
auto gereden kan worden op
basis van de resterende hoe-
veelheid brandstof
Leeg scherm
6Leeg schermLeeg scherm
12
PRIUS_OM_OM47B56E_(EE).book Page 123 Friday, July 29, 2016 1 1:35 AM

1242. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Voor het hoofdscherm kan gekozen worden tussen het enkelvoudige
scherm en het split screen.
Als het split screen wordt geselecteerd, kunnen naast de inhoud van het
enkelvoudige scherm verschillende soorten informatie op een sub scherm
worden weergegeven.
Selecteer het scherm “Meter Customize”-instellingen (persoonlij ke
voorkeursinstellingen instr umentenpaneel) ( ) op het
scherm van het multi-informatiedisplay en druk vervolgens op . (→ Blz. 152)
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel om “Simple/Split Scr een” (enkelvoudig scherm/split
screen) te selecteren.
Druk op om het instel scherm weer te geven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om een
weergavemodus te selecteren.
Druk op .
De inhoud van het hoofdscherm verandert in de geselecteerde wee rgave-
modus.
Druk op om terug te keren naar het vorige scherm.
Auto's zonder RSA (Road Sign Assist) en snelheidsbegrenzer
Als split screen is geselecteerd voor het hoofdscherm, kan de o p het
subscherm weer te geven inform atie worden geselecteerd.
Auto's met RSA (Road Sign Assist) en/of snelheidsbegrenzer
Als de RSA en/of de snelheidsbegre nzer zijn/is uitgeschakeld, kan de
op het subscherm weer te geven informatie wo rden geselecteerd.
Wijzigen van de weergavemodus (auto's zonder RSA [Road Sign
Assist] en snelheidsbegrenzer)
1
2
3
4
Wijzigen van de inhoud die wordt weergegeven op het sub-
scherm
5
PRIUS_OM_OM47B56E_(EE).book Page 124 Friday, July 29, 2016 1 1:35 AM

1252. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel en selec-
teer het subscherm.
Als het subscherm is geselecteerd,
wordt weergegeven op het
subscherm.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om het weer te geven item te selecteren.
Een van de volgende 3 items kan worden weergegeven.
1
2
Informatie op displayDetail
Hybridesysteemindicator Er wordt een handige hybridesysteemindicator weer-
gegeven.
Raadpleeg Blz. 132 voor informatie over het lezen
van de hybridesysteemindicator.
Actueel brandstofverbruikHet actuele brandstofverbruik tijdens het rijden wordt
weergegeven.
• Het merkteken geeft de waarde aan die wordtweergegeven op het scherm voor het gemiddelde
brandstofverbruik ( →Blz. 122). Door de weergave
van het gemiddelde brandstofverbruik te wijzigen,
verandert ook de positie van het merkteken .
• Als het gemiddelde brandstofverbruik wordt gere-
set, wordt het merkteken gereset naar 0.
Status batterijpakket (tractiebatterij)Dezelfde inhoud als de status van het batterijpakket
(tractiebatterij) op de energiemonitor wordt weerge-
geven. ( →Blz. 131)
PRIUS_OM_OM47B56E_(EE).book Page 125 Friday, July 29, 2016 1 1:35 AM

1262. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer - of E wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Actieradius
●Deze afstand wordt berekend op basis van het gemiddelde brandst ofver-
bruik. Hierdoor kan de werkelijke afstand die nog kan worden ge reden,
afwijken van de weergegeven afstand.
● Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave
mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt get ankt terwijl het
contact niet UIT staat, wordt de weergave mogelijk niet bijgewe rkt.
■ Wijzigen van de rijmodus ( →Blz. 370)
*: De animatie die wordt weergegeven als de rijmodus wordt gewijzigd, kan
worden uitgeschakeld in de “Meter Customize”-instellingen (pers oonlijke
voorkeursinstellingen instrumentenpaneel). ( →Blz. 155)
Als de rijmodus wordt gewijzigd, veran-
dert de rijmodusindicator en wordt een
animatie
* weergegeven op het multi-
informatiedisplay.
Tevens verandert de achtergrondkleur
van het hoofdscherm, de energiemonitor
( →Blz. 130) en de hybridesysteemindica-
tor ( →Blz. 132) als volgt.
RijmodiAchtergrondkleur
Normale modus Groen
POWER-modusRood
ECO-modusBlauw
PRIUS_OM_OM47B56E_(EE).book Page 126 Friday, July 29, 2016 1 1:35 AM

127
2
2. Instrumentenpaneel
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Multi-infor matiedisplay
Informatie met betrekking tot alle
iconen aan de bovenzijde van het
multi-informatiedisplay kan wor-
den weergegeven door met de
bedieningstoetsen van het instru-
mentenpaneel het icoon te selec-
teren.
De iconen worden weergegeven
als op of van de bedie-
ningstoetsen van het instrumenten-
paneel wordt gedrukt en ze
verdwijnen kort na het indrukken
van de toets.
Schermen die zijn gekoppeld aan voertuigfuncties worden mogelijk auto-
matisch weergegeven overeenkomstig de bedrijfsstatus van de des betref-
fende functies.
Verschillende soorten informatie met betrekking tot de auto kun-
nen worden weergegeven, inclusief de bedrijfsstatus van elk
systeem en gegevens met betrekking tot milieubewust rijden.
Tevens kunnen de instellingen van elk systeem worden aange-
past aan de pers oonlijke voorkeur.
Informatie op display
PRIUS_OM_OM47B56E_(EE).book Page 127 Friday, July 29, 2016 1 1:35 AM

1282. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
*1: Indien aanwezig
*2: Als er een waarschuwingsmelding is die kan worden weergegeven, veran-
dert de kleur van in oranje.
Menu-
iconenInhoudBladzijde
Rij-informatie De energiemonitor die de bedrijfsstatus van
het hybridesysteem of andere informatie
toont, zoals het brandstofverbruik, wordt
weergegeven. Blz. 129
Aan audiosysteem gekoppelde weergave
De instellingen van het audiosysteem kunnen
worden gewijzigd.
Blz. 146
Instelscherm airconditioningDe instellingen van de airconditioning kunnen
worden gewijzigd.
Blz. 147
Informatie onder steunende systemen
De informatie met betrekking tot ondersteu-
nende systemen, zoals de LDA (Lane Depar-
ture Alert met stuurregeling)
*1 en het
Dynamic Radar Cruise Control-systeem
*1
wordt weergegeven.
Blz. 151
Weergave waarschuwingsmelding*2
De waarschuwingsmeld ingen worden weer-
gegeven.Blz. 151
Weergave instellingen De instellingen van voertuigfuncties, de weer-
gave op het instrumentenpaneel, enz. kunnen
worden gewijzigd.
Blz. 152
PRIUS_OM_OM47B56E_(EE).book Page 128 Friday, July 29, 2016 1 1:35 AM

1292. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer het i coon van het gewenste item.
Het geselecteerde icoon licht op en er wordt overgeschakeld op het infor-
matiescherm.
Als split screen is geselecteerd voor het hoofdscherm of de RSA (Road
Sign Assist)
* en de snelheidsbegrenzer* zijn uitgeschakeld, kan het sub-
scherm van het hoofdscherm ook worden geselecteerd. ( →Blz. 124)
*: Indien aanwezig
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om de informatie op het display te wijzigen.
Druk op op schermen waar
een item geselecteerd of
bevestigd moet worden.
Druk op schermen met weergaven
van tabs op om de weergave
van de tab te selecteren en druk op of van de bedieningstoet-
sen van het instrumentenpaneel
om de weergave op het scherm te
wijzigen.
Druk op om terug te keren naar het vorige scherm.
Door als is geselecteerd op of van de bedieningstoet-
sen van het instrumentenpaneel te drukken kan de volgende infor ma-
tie worden weergegeven.
● Energiemonitor ( →Blz. 130)
● Hybridesysteemindicator ( →Blz. 132)
● “Fuel Consumption Record” (o verzicht brandstofverbruik)
( → Blz. 136)
● “Drive Monitor” (rijmonitor) ( →Blz. 140)
● “Eco Savings” (eco-besparing) ( →Blz. 141)
● “Eco-Diary” (eco-logboek) ( →Blz. 144)
Basishandelingen
1
2
Weergave tab
P
Rij-informatie
4
PRIUS_OM_OM47B56E_(EE).book Page 129 Friday, July 29, 2016 1 1:35 AM

1302. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
◆Energiemonitor
De energiemonitor kan worden gebruikt om de rijstatus van de
auto, de bedrijfsstatus van het hybridesysteem en de energierege-
neratiestatus te controleren.
Als er energie stroomt, verschijnt er een pijl en beweegt er ee n helder
lichtpunt om de richting van de energiestroom te laten zien. Al s er
geen energie stroomt, w ordt het heldere lichtpunt niet weergegeven.
Benzinemotor
Elektromotor
(tractiemotor)
Batterijpakket
(tractiebatterij)
Band
Helder lichtpunt dat de ener-
giestroom laat zien
Als voorbeeld worden alle pijlen in de afbeelding getoond, maar de werke-
lijke inhoud van het scherm zal anders zijn.
(Voorbeeld display)
● Als het batterijpakket (tractie batterij) wordt opgeladen, bewee gt
het heldere lichtpunt richting .
● Tijdens het rijden beweegt het heldere lichtpunt van of (of
beide, afhankelijk van de situatie) richting .
*
●Tijdens het rijden draaien de afgebeelde wielen.
*: De weergave is afhankelijk van de rijstatus.
1
2
3
4
5
3
12
4
PRIUS_OM_OM47B56E_(EE).book Page 130 Friday, July 29, 2016 1 1:35 AM
