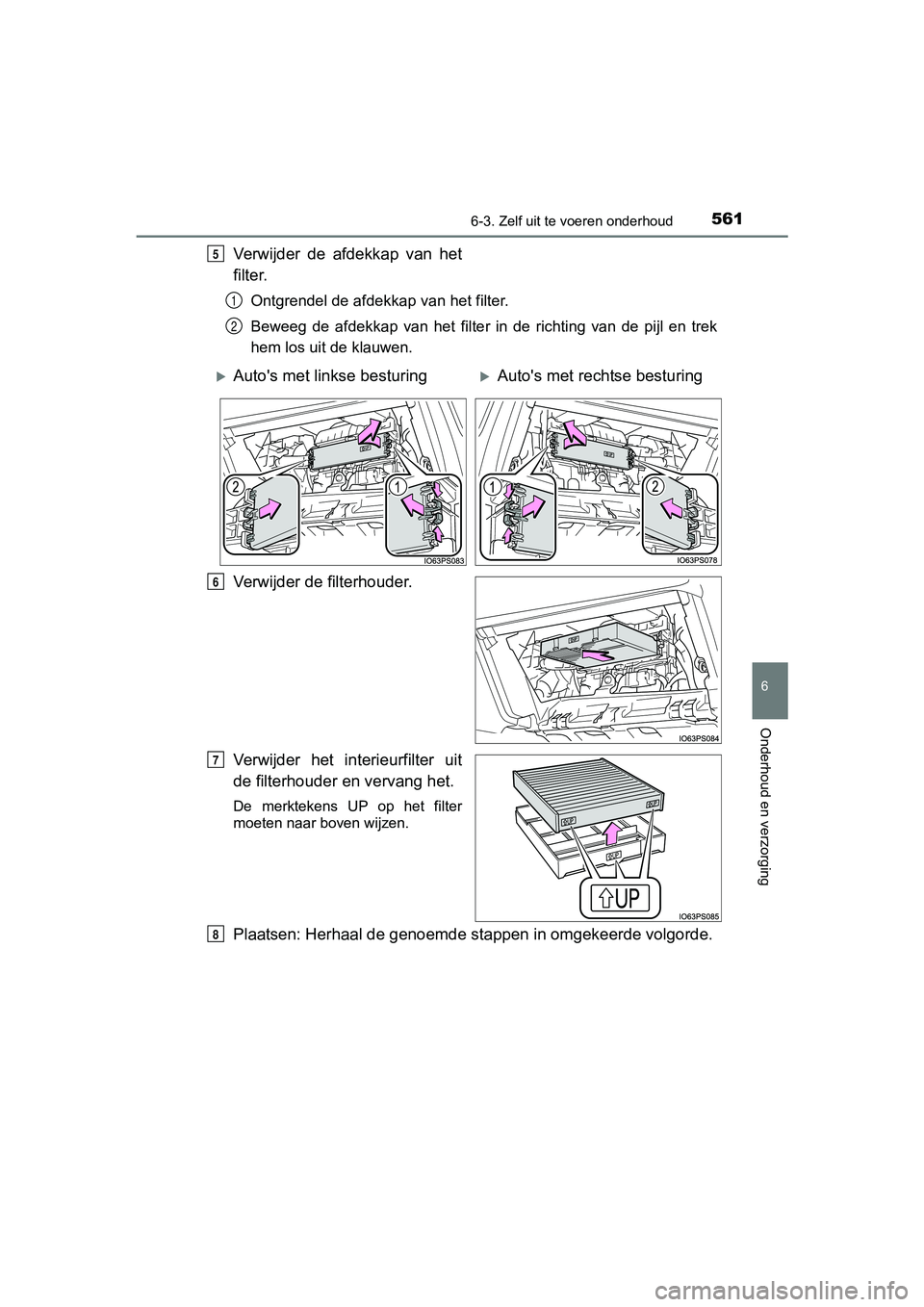

5616-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging
Verwijder de afdekkap van het
filter.
Ontgrendel de afdekkap van het filter.
Beweeg de afdekkap van het filt er in de richting van de pijl en trek
hem los uit de klauwen.
Verwijder de filterhouder.
Verwijder het interieurfilter uit
de filterhouder en vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
5
1
2
Auto's met linkse besturingAuto's met rechtse besturing
6
7
8
PRIUS_OM_OM47B56E_(EE).book Page 561 Friday, July 29, 2016 1 1:35 AM

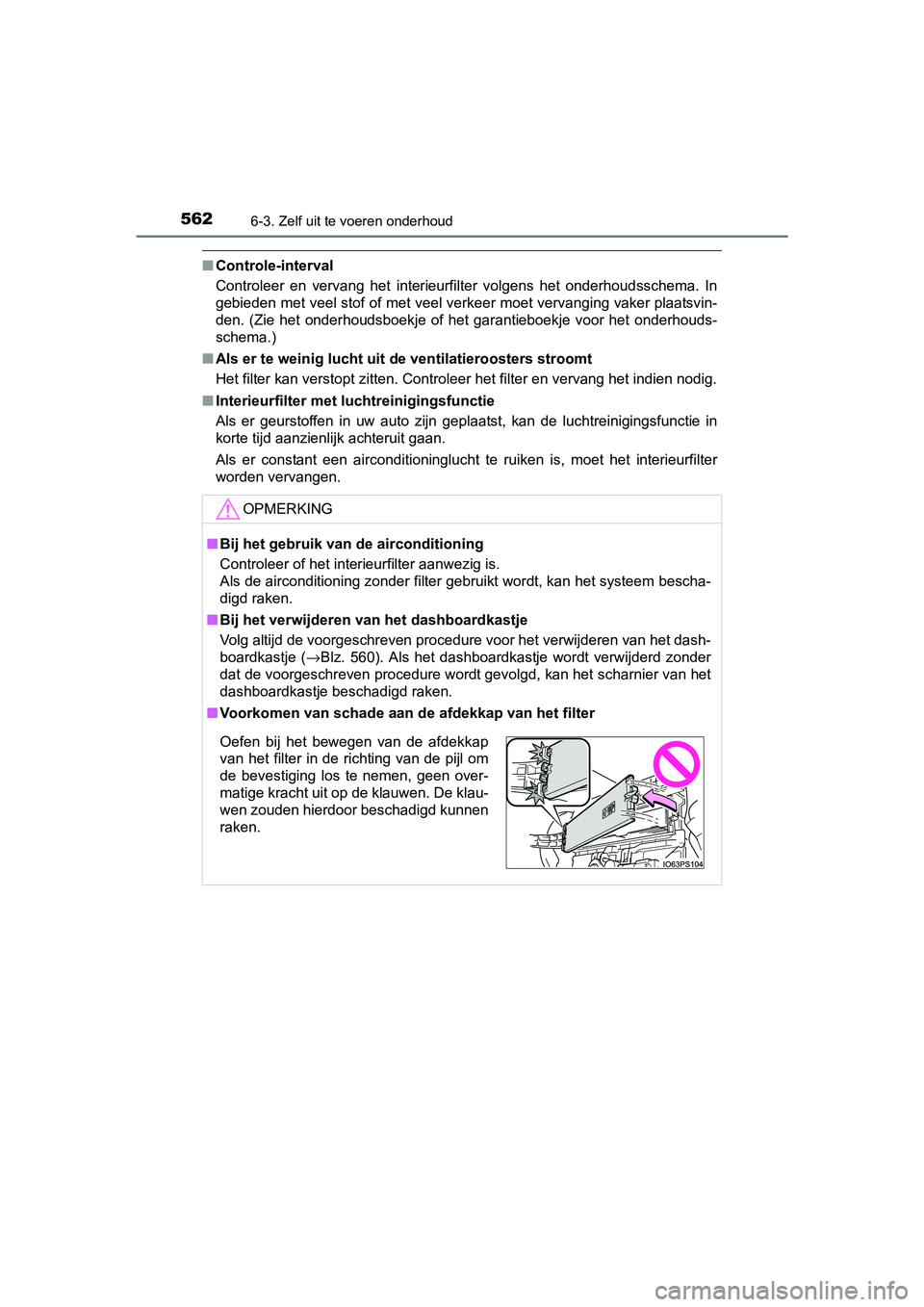

5626-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
■ Interieurfilter met luchtreinigingsfunctie
Als er geurstoffen in uw auto zijn geplaatst, kan de luchtreini gingsfunctie in
korte tijd aanzienlijk achteruit gaan.
Als er constant een airconditioninglucht te ruiken is, moet het interieurfilter
worden vervangen.
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( →Blz. 560). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. De klau-
wen zouden hierdoor beschadigd kunnen
raken.
PRIUS_OM_OM47B56E_(EE).book Page 562 Friday, July 29, 2016 1 1:35 AM

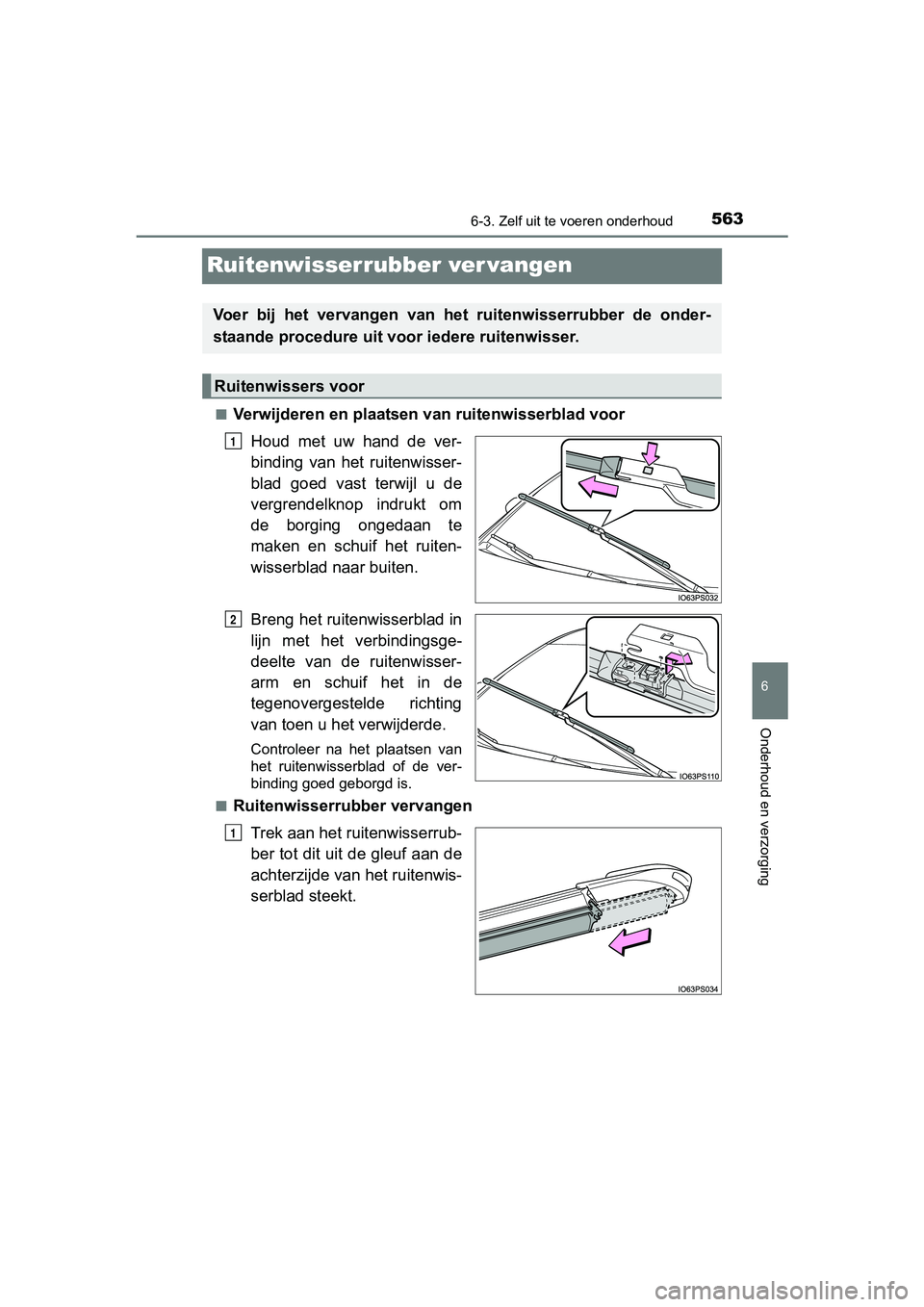

5636-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging
Ruitenwisserrubber ver vangen
■Verwijderen en plaatsen van ruitenwisserblad voor
Houd met uw hand de ver-
binding van het ruitenwisser-
blad goed vast terwijl u de
vergrendelknop indrukt om
de borging ongedaan te
maken en schuif het ruiten-
wisserblad naar buiten.
Breng het ruitenwisserblad in
lijn met het verbindingsge-
deelte van de ruitenwisser-
arm en schuif het in de
tegenovergestelde richting
van toen u het verwijderde.
Controleer na het plaatsen van
het ruitenwisserblad of de ver-
binding goed geborgd is.
■
Ruitenwisserrubber vervangen
Trek aan het ruitenwisserrub-
ber tot dit uit de gleuf aan de
achterzijde van het ruitenwis-
serblad steekt.
Voer bij het vervangen van het ruitenwisserrubber de onder-
staande procedure uit v oor iedere ruitenwisser.
Ruitenwissers voor
1
2
1
PRIUS_OM_OM47B56E_(EE).book Page 563 Friday, July 29, 2016 1 1:35 AM

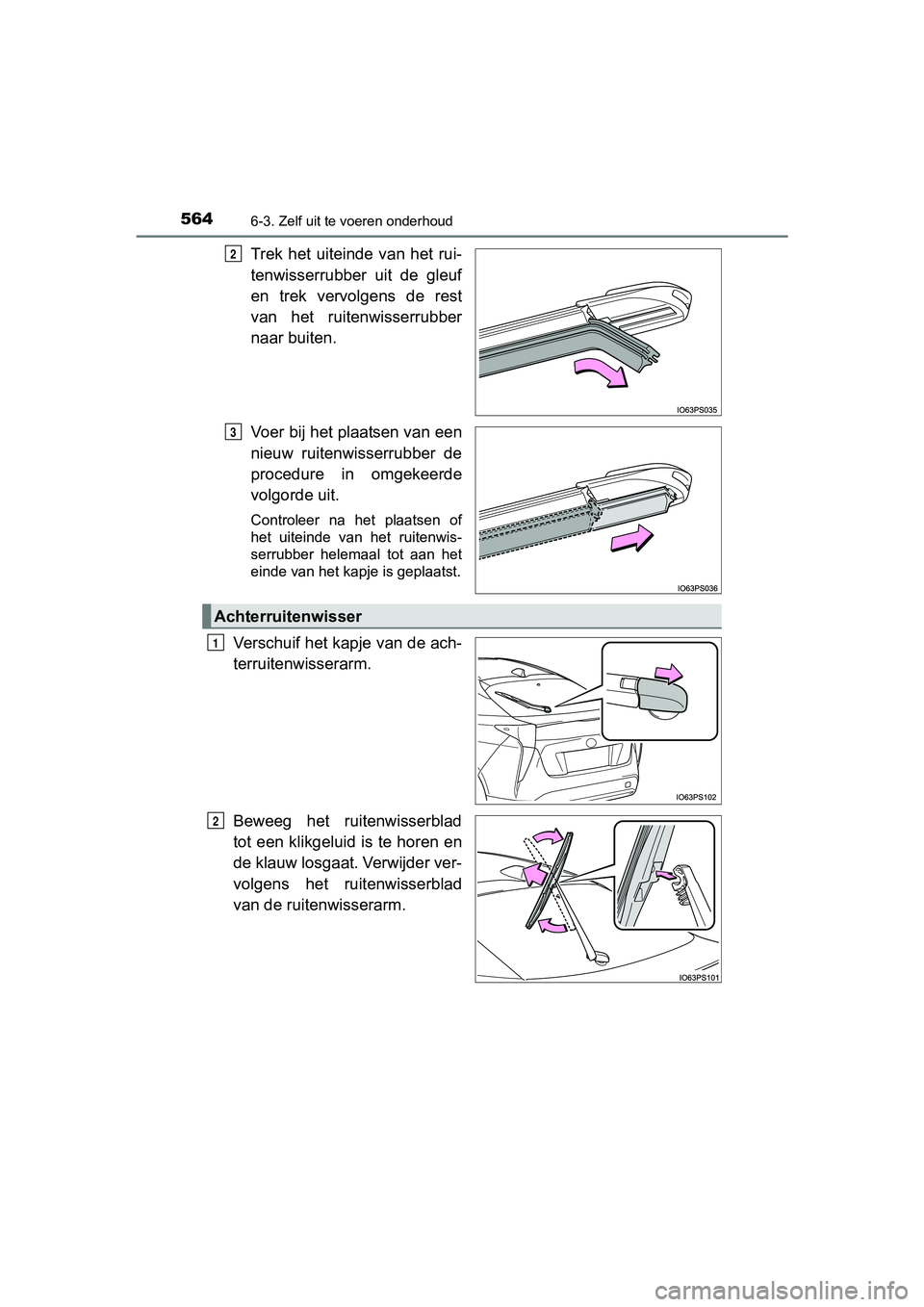

5646-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
Trek het uiteinde van het rui-
tenwisserrubber uit de gleuf
en trek vervolgens de rest
van het ruitenwisserrubber
naar buiten.
Voer bij het plaatsen van een
nieuw ruitenwisserrubber de
procedure in omgekeerde
volgorde uit.
Controleer na het plaatsen of
het uiteinde van het ruitenwis-
serrubber helemaal tot aan het
einde van het kapje is geplaatst.
Verschuif het kapje van de ach-
terruitenwisserarm.
Beweeg het ruitenwisserblad
tot een klikgeluid is te horen en
de klauw losgaat. Verwijder ver-
volgens het ruitenwisserblad
van de ruitenwisserarm.
2
3
Achterruitenwisser
1
2
PRIUS_OM_OM47B56E_(EE).book Page 564 Friday, July 29, 2016 11:35 AM

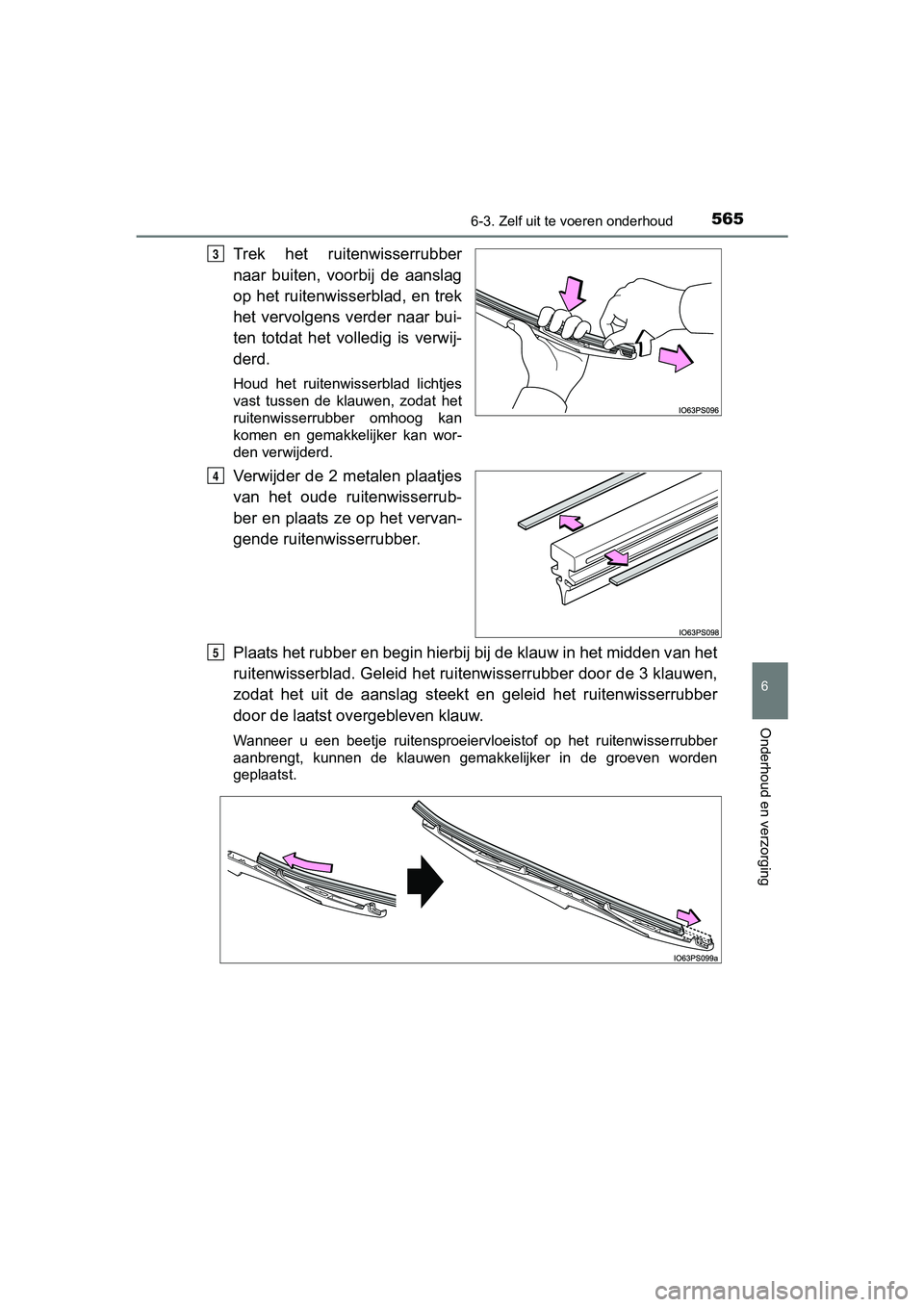

5656-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging
Trek het ruitenwisserrubber
naar buiten, voorbij de aanslag
op het ruitenwisserblad, en trek
het vervolgens verder naar bui-
ten totdat het volledig is verwij-
derd.
Houd het ruitenwisserblad lichtjes
vast tussen de klauwen, zodat het
ruitenwisserrubber omhoog kan
komen en gemakkelijker kan wor-
den verwijderd.
Verwijder de 2 metalen plaatjes
van het oude ruitenwisserrub-
ber en plaats ze op het vervan-
gende ruitenwisserrubber.
Plaats het rubber en begin hierbij bij de klauw in het midden v an het
ruitenwisserblad. Geleid het rui tenwisserrubber door de 3 klauw en,
zodat het uit de aanslag steekt en geleid het ruitenwisserrubbe r
door de laatst overgebleven klauw.
Wanneer u een beetje ruitensproeiervloeistof op het ruitenwisse rrubber
aanbrengt, kunnen de klauwen gemakkelijker in de groeven worden
geplaatst.
3
4
5
PRIUS_OM_OM47B56E_(EE).book Page 565 Friday, July 29, 2016 1 1:35 AM

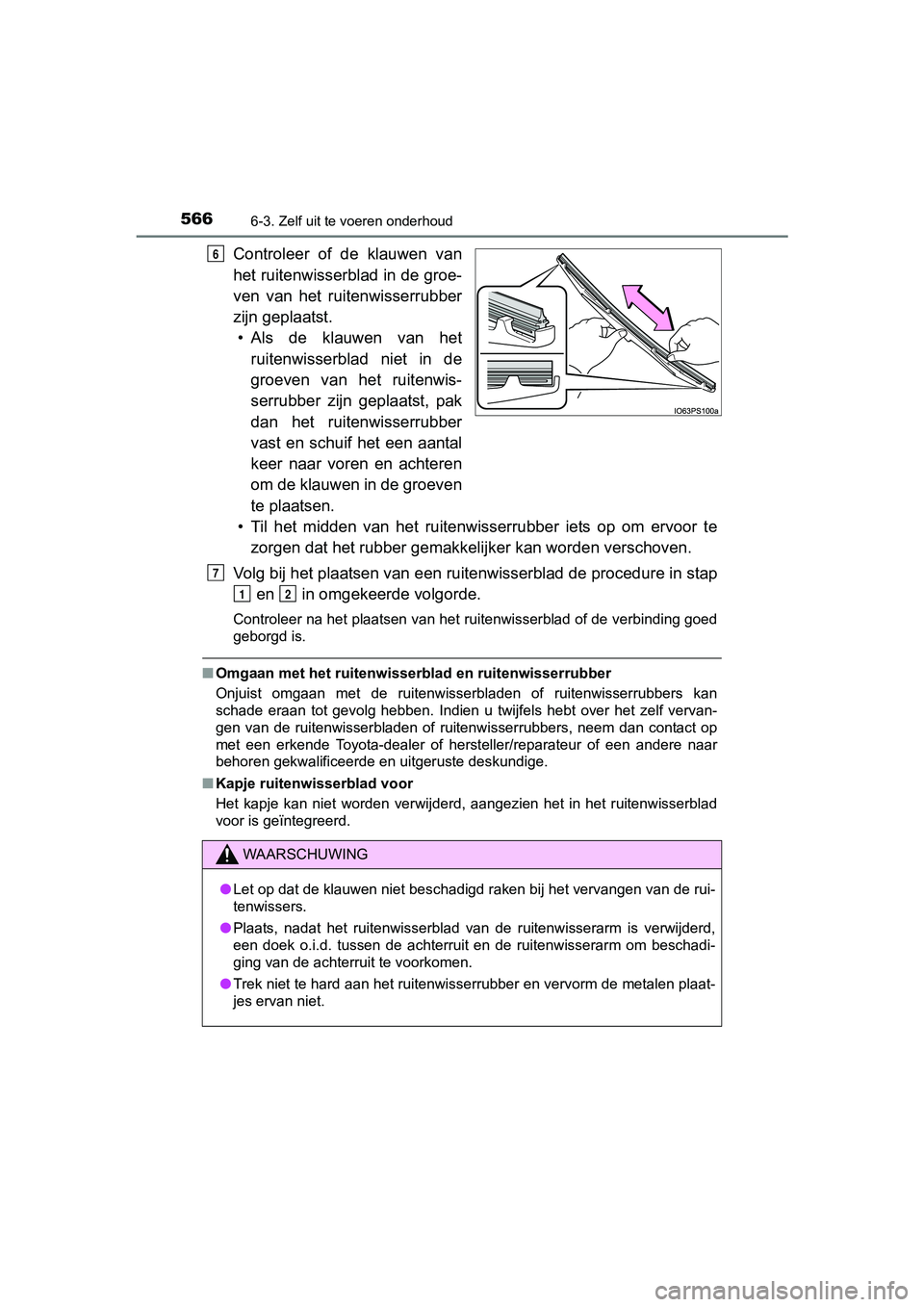

5666-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
Controleer of de klauwen van
het ruitenwisserblad in de groe-
ven van het ruitenwisserrubber
zijn geplaatst.• Als de klauwen van het ruitenwisserblad niet in de
groeven van het ruitenwis-
serrubber zijn geplaatst, pak
dan het ruitenwisserrubber
vast en schuif het een aantal
keer naar voren en achteren
om de klauwen in de groeven
te plaatsen.
• Til het midden van het ruitenwisserrubber iets op om ervoor te zorgen dat het rubber gemakkel ijker kan worden verschoven.
Volg bij het plaatsen van een ruitenwisserblad de procedure in stap
en in omgekeerde volgorde.
Controleer na het plaatsen van het ruitenwisserblad of de verbi nding goed
geborgd is.
■ Omgaan met het ruitenwisser blad en ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of ruitenwisserrubbers kan
schade eraan tot gevolg hebben. Indien u twijfels hebt over het zelf vervan-
gen van de ruitenwisserbladen of ruitenwisserrubbers, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Kapje ruitenwisserblad voor
Het kapje kan niet worden verwijderd, aangezien het in het ruit enwisserblad
voor is geïntegreerd.
6
WAARSCHUWING
● Let op dat de klauwen niet beschadigd raken bij het vervangen van de rui-
tenwissers.
● Plaats, nadat het ruitenwisserblad van de ruitenwisserarm is verwijderd,
een doek o.i.d. tussen de achterruit en de ruitenwisserarm om b eschadi-
ging van de achterruit te voorkomen.
● Trek niet te hard aan het ruitenwisserrubber en vervorm de meta len plaat-
jes ervan niet.
7
12
PRIUS_OM_OM47B56E_(EE).book Page 566 Friday, July 29, 2016 1 1:35 AM

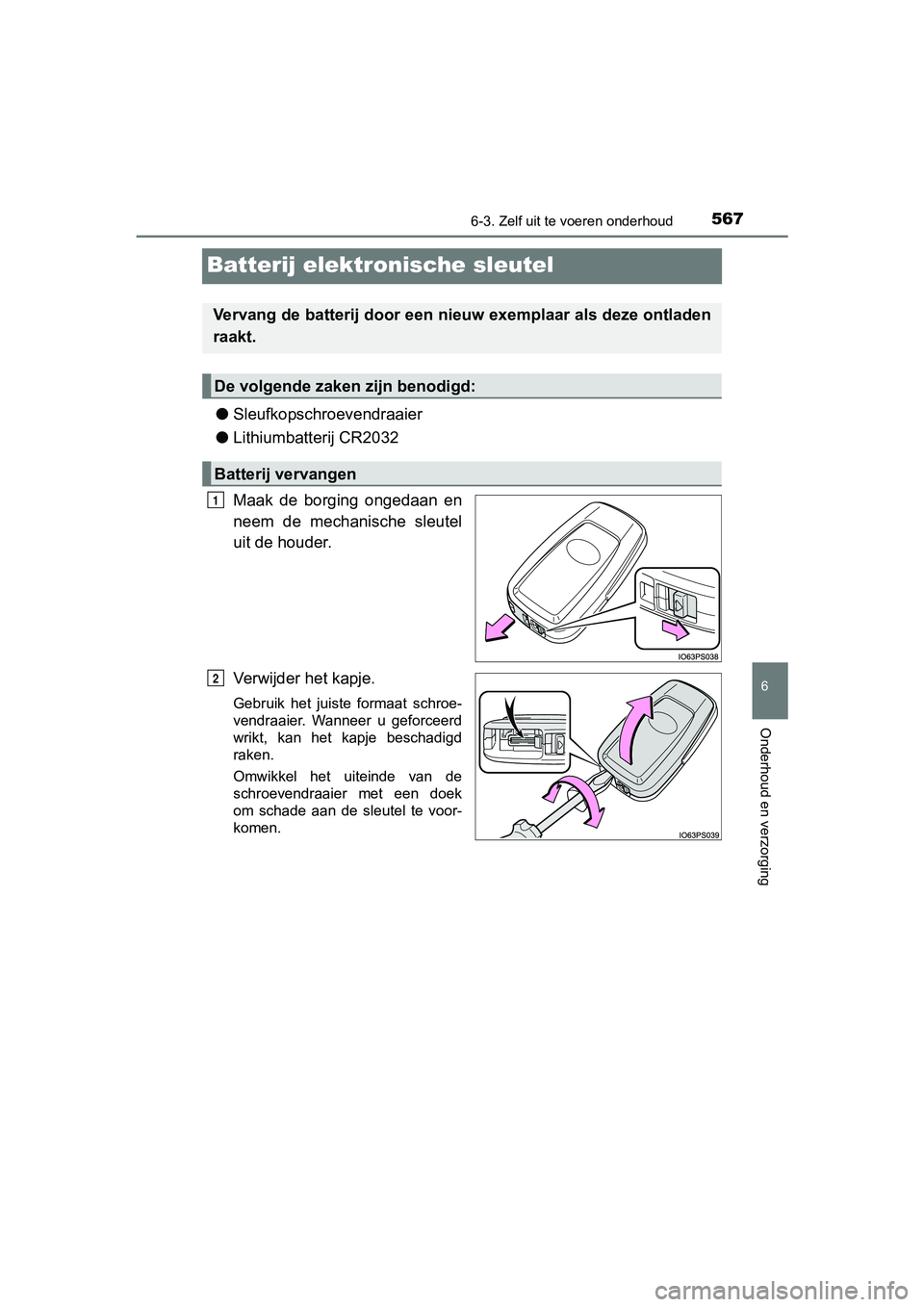

5676-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging
Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Lithiumbatterij CR2032
Maak de borging ongedaan en
neem de mechanische sleutel
uit de houder.
Verwijder het kapje.
Gebruik het juiste formaat schroe-
vendraaier. Wanneer u geforceerd
wrikt, kan het kapje beschadigd
raken.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
PRIUS_OM_OM47B56E_(EE).book Page 567 Friday, July 29, 2016 1 1:35 AM

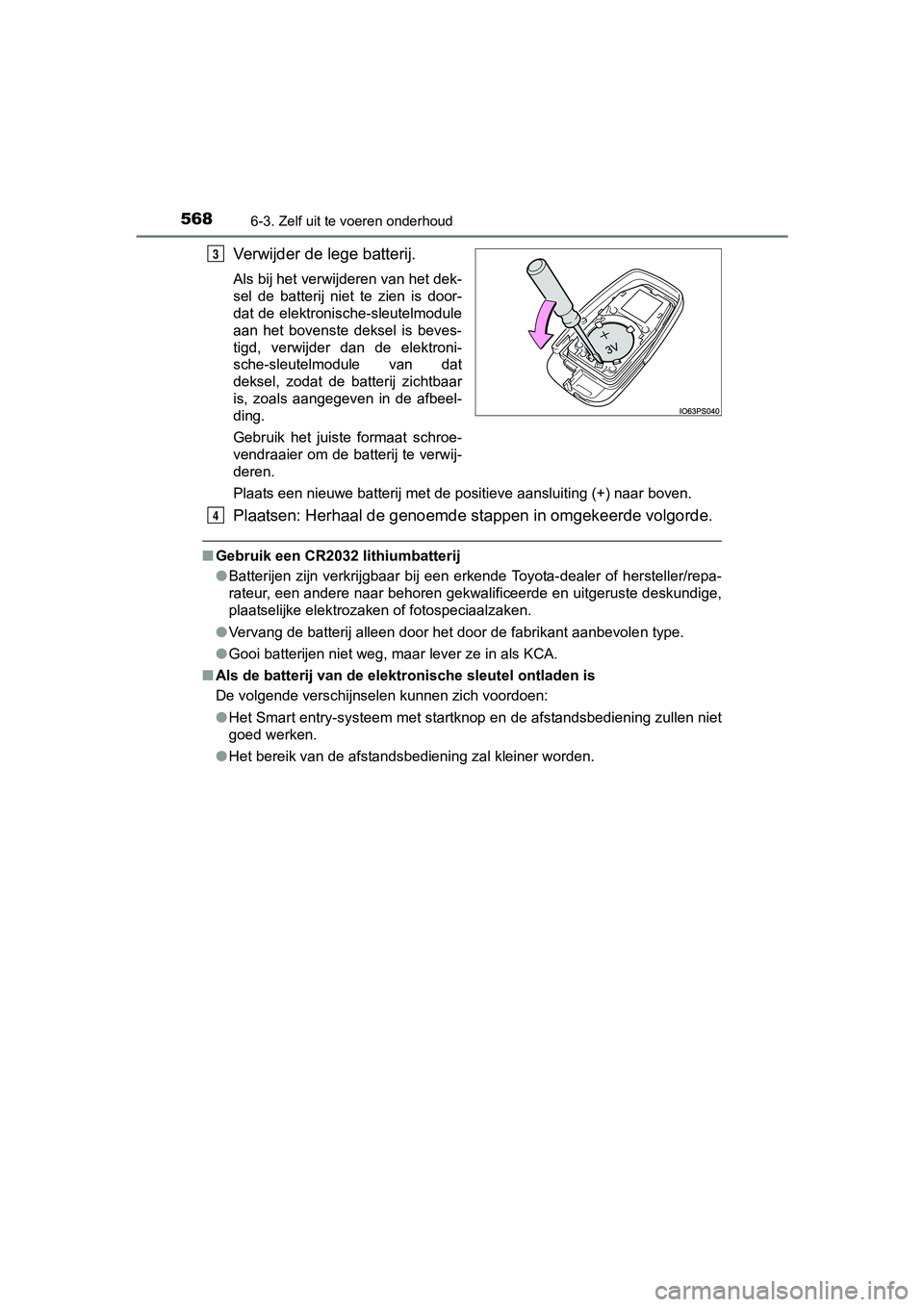

5686-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
Verwijder de lege batterij.
Als bij het verwijderen van het dek-
sel de batterij niet te zien is door-
dat de elektronische-sleutelmodule
aan het bovenste deksel is beves-
tigd, verwijder dan de elektroni-
sche-sleutelmodule van dat
deksel, zodat de batterij zichtbaar
is, zoals aangegeven in de afbeel-
ding.
Gebruik het juiste formaat schroe-
vendraaier om de batterij te verwij-
deren.
Plaats een nieuwe batterij met de positieve aansluiting (+) naar boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste d eskundige,
plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening z ullen niet
goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
PRIUS_OM_OM47B56E_(EE).book Page 568 Friday, July 29, 2016 1 1:35 AM

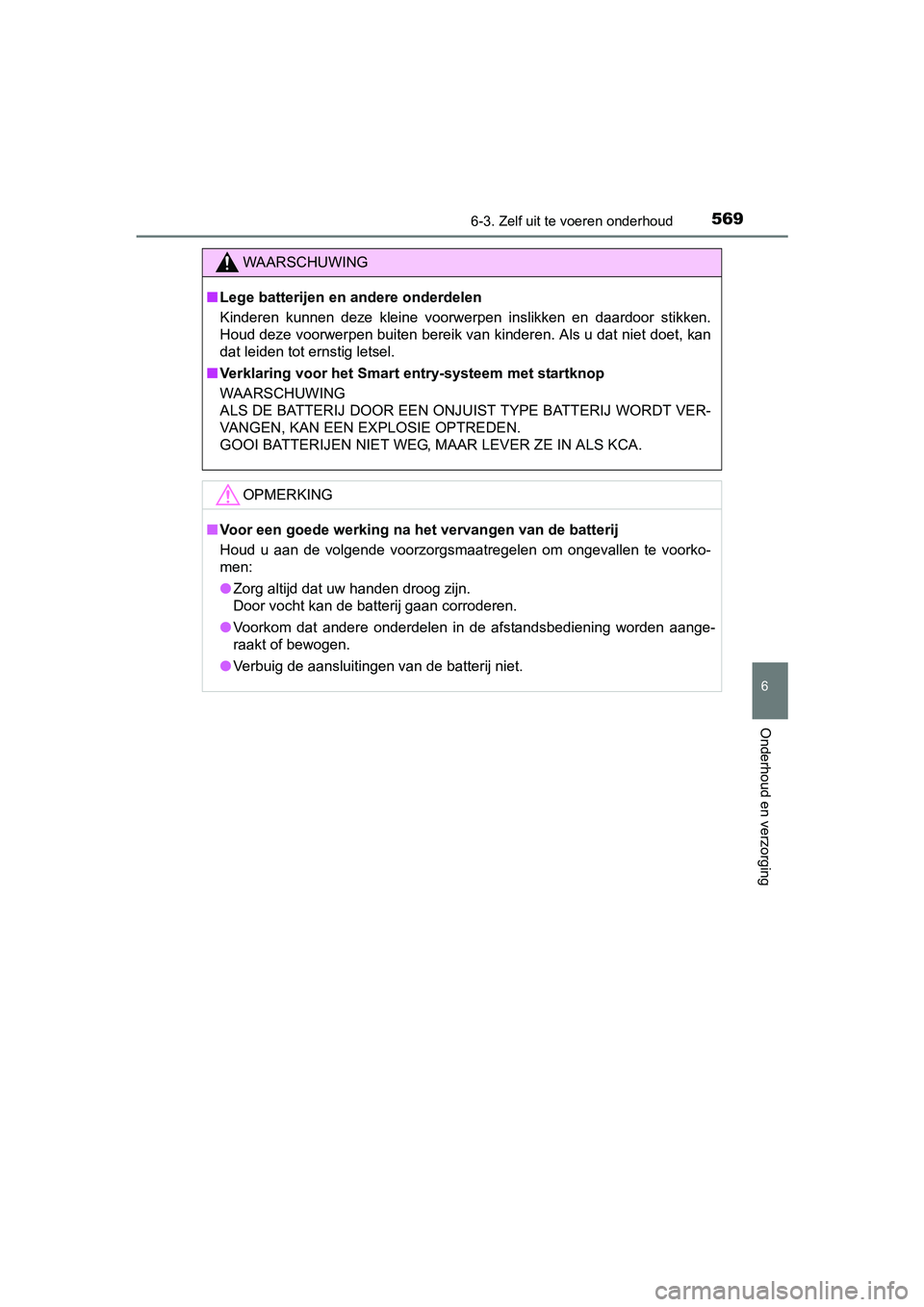

5696-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor het Smart entry-systeem met startknop
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
PRIUS_OM_OM47B56E_(EE).book Page 569 Friday, July 29, 2016 1 1:35 AM

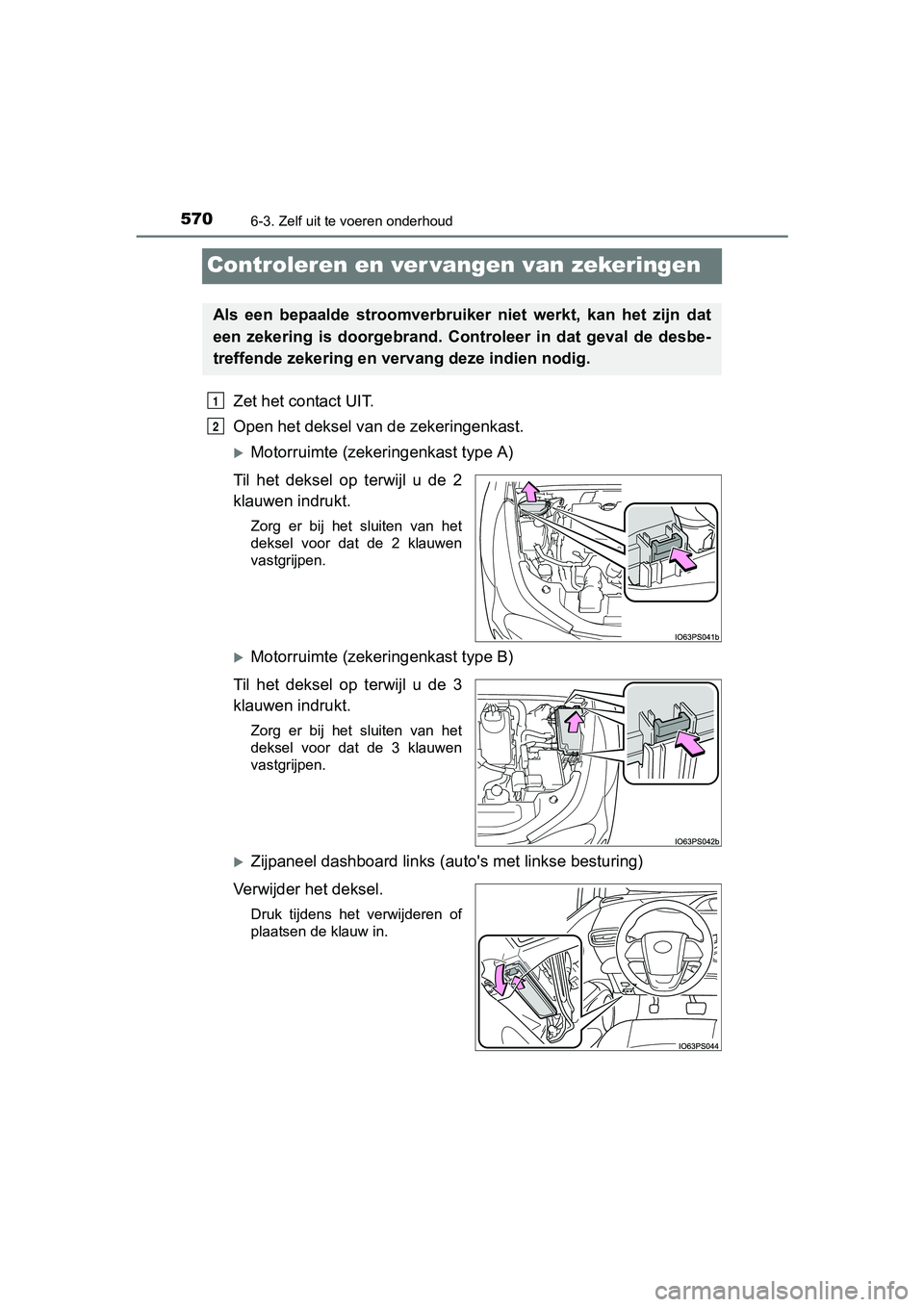

5706-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkast type A)
Til het deksel op terwijl u de 2
klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 2 klauwen
vastgrijpen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3
klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 3 klauwen
vastgrijpen.
Zijpaneel dashboard links (a uto's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
