5716-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging

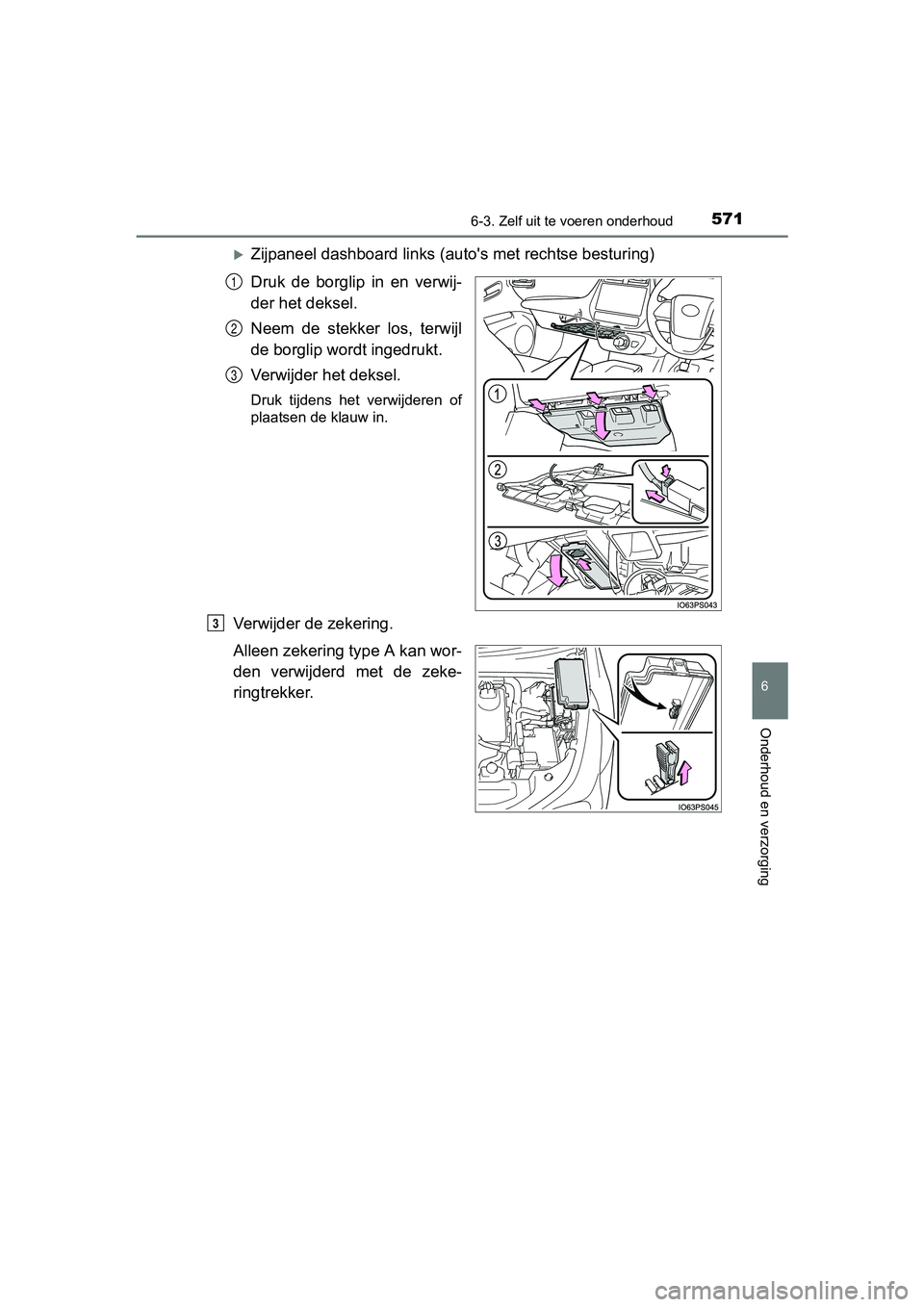

Zijpaneel dashboard links (aut o's met rechtse besturing)
Druk de borglip in en verwij-
der het deksel.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zeke-
ringtrekker.
1
2
3
3
PRIUS_OM_OM47B56E_(EE).book Page 571 Friday, July 29, 2016 1 1:35 AM

5726-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)

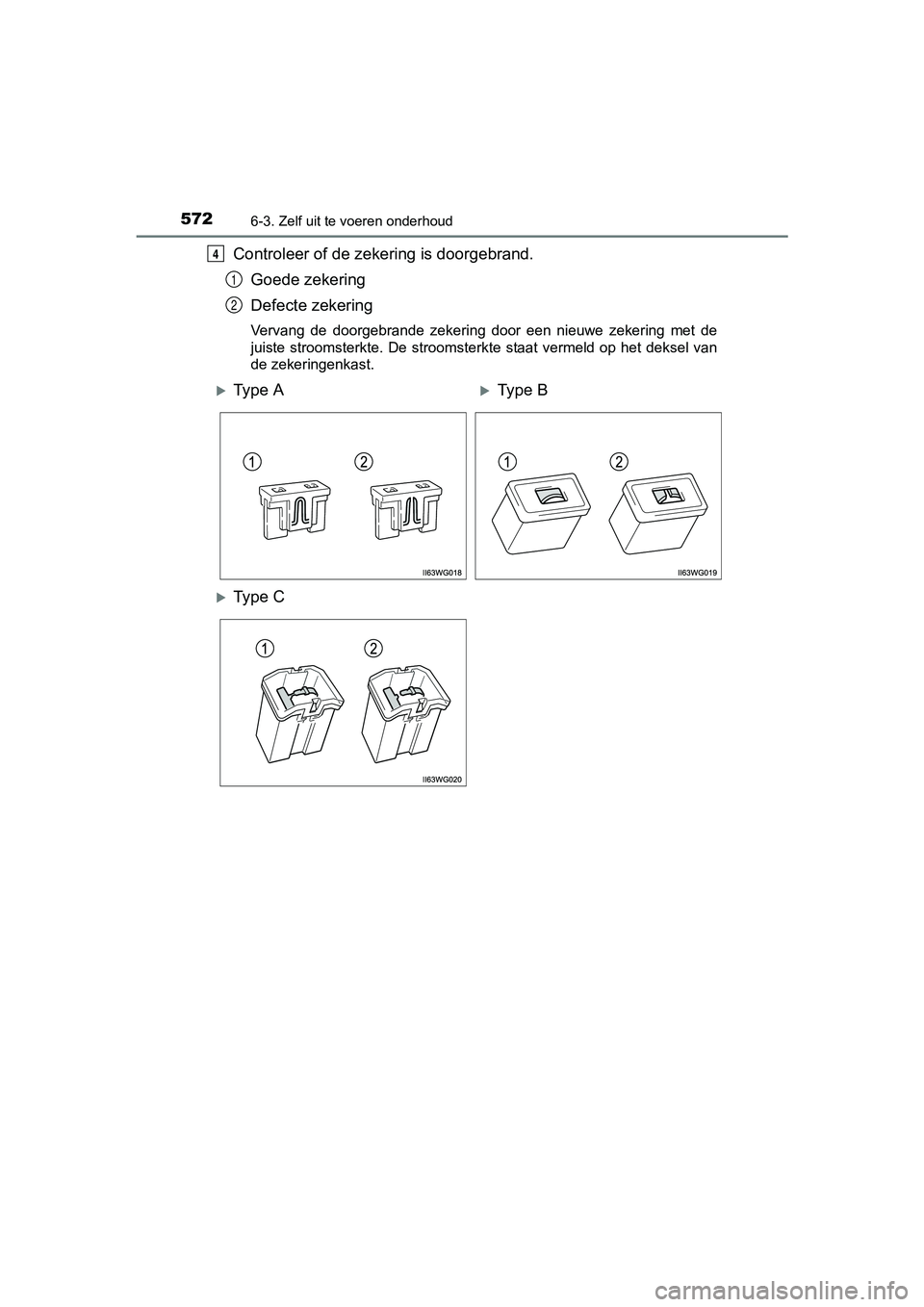

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van
de zekeringenkast.
4
1
2
Ty p e AType B
Ty p e C
PRIUS_OM_OM47B56E_(EE).book Page 572 Friday, July 29, 2016 1 1:35 AM

5736-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging

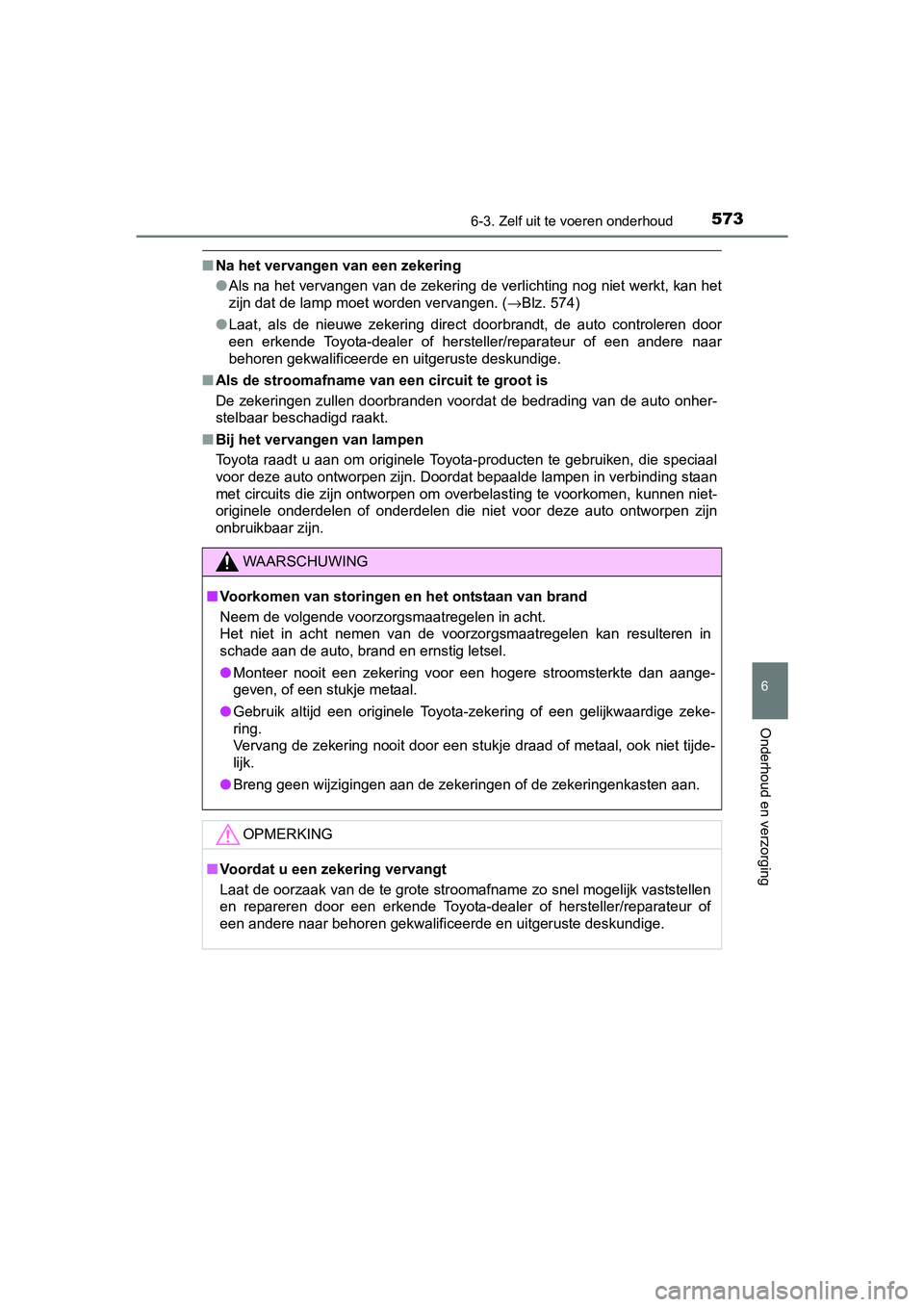

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 574)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaard ige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
PRIUS_OM_OM47B56E_(EE).book Page 573 Friday, July 29, 2016 11:35 AM

5746-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)

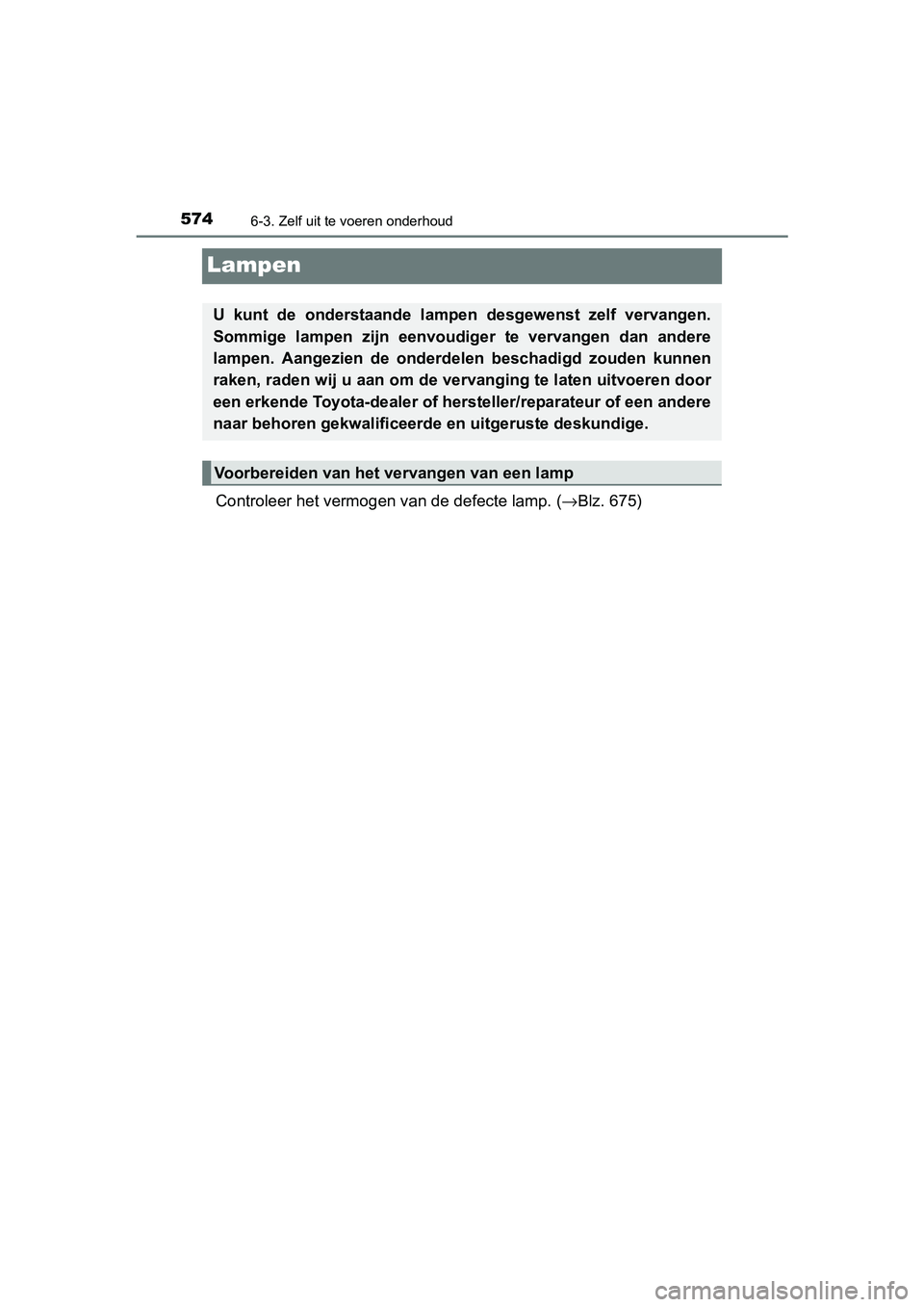

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 675)
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
PRIUS_OM_OM47B56E_(EE).book Page 574 Friday, July 29, 2016 1 1:35 AM

5756-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging

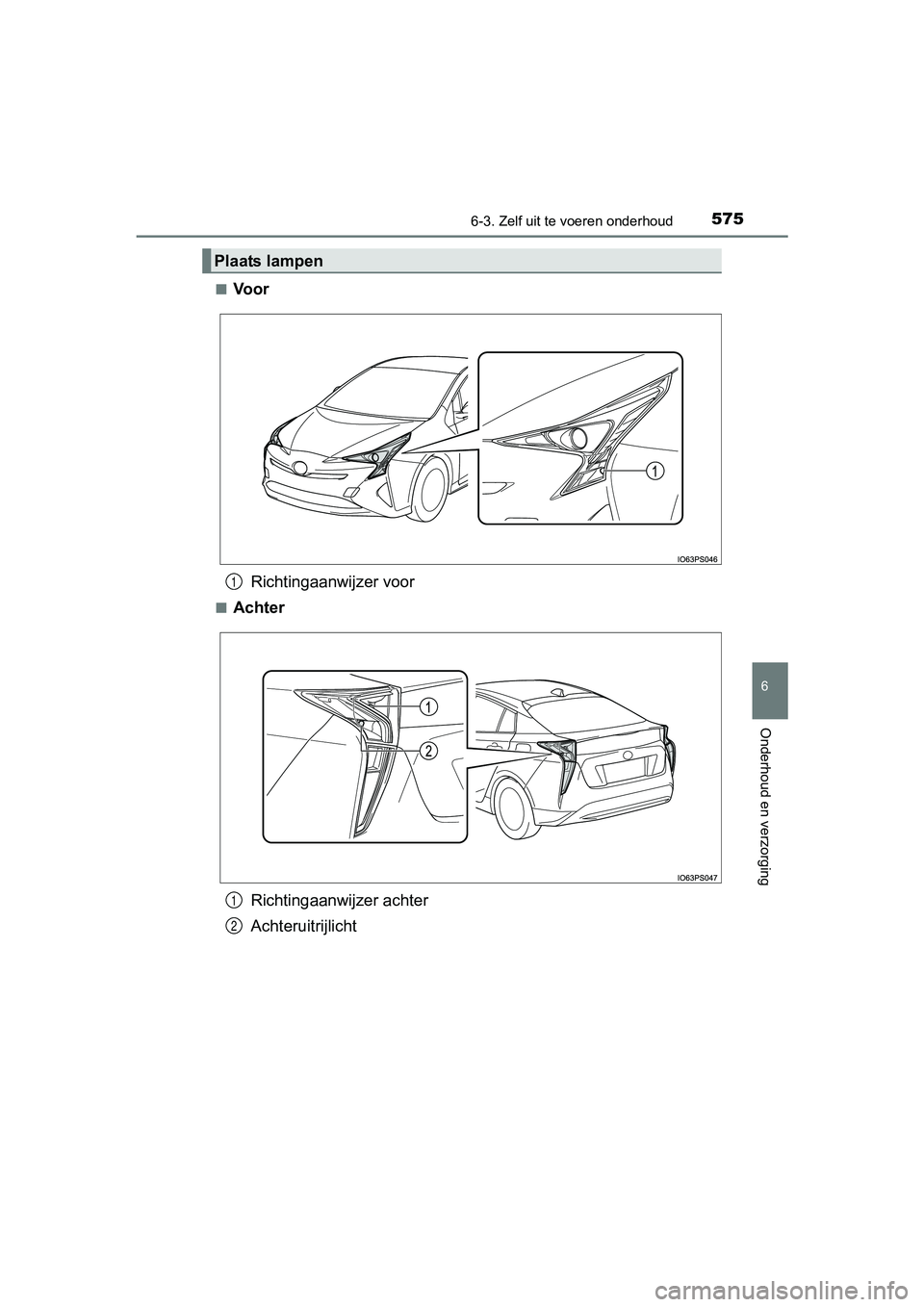

■Voor
Richtingaanwijzer voor
■Achter
Richtingaanwijzer achter
Achteruitrijlicht
Plaats lampen
1
1
2
PRIUS_OM_OM47B56E_(EE).book Page 575 Friday, July 29, 2016 1 1:35 AM

5766-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)■

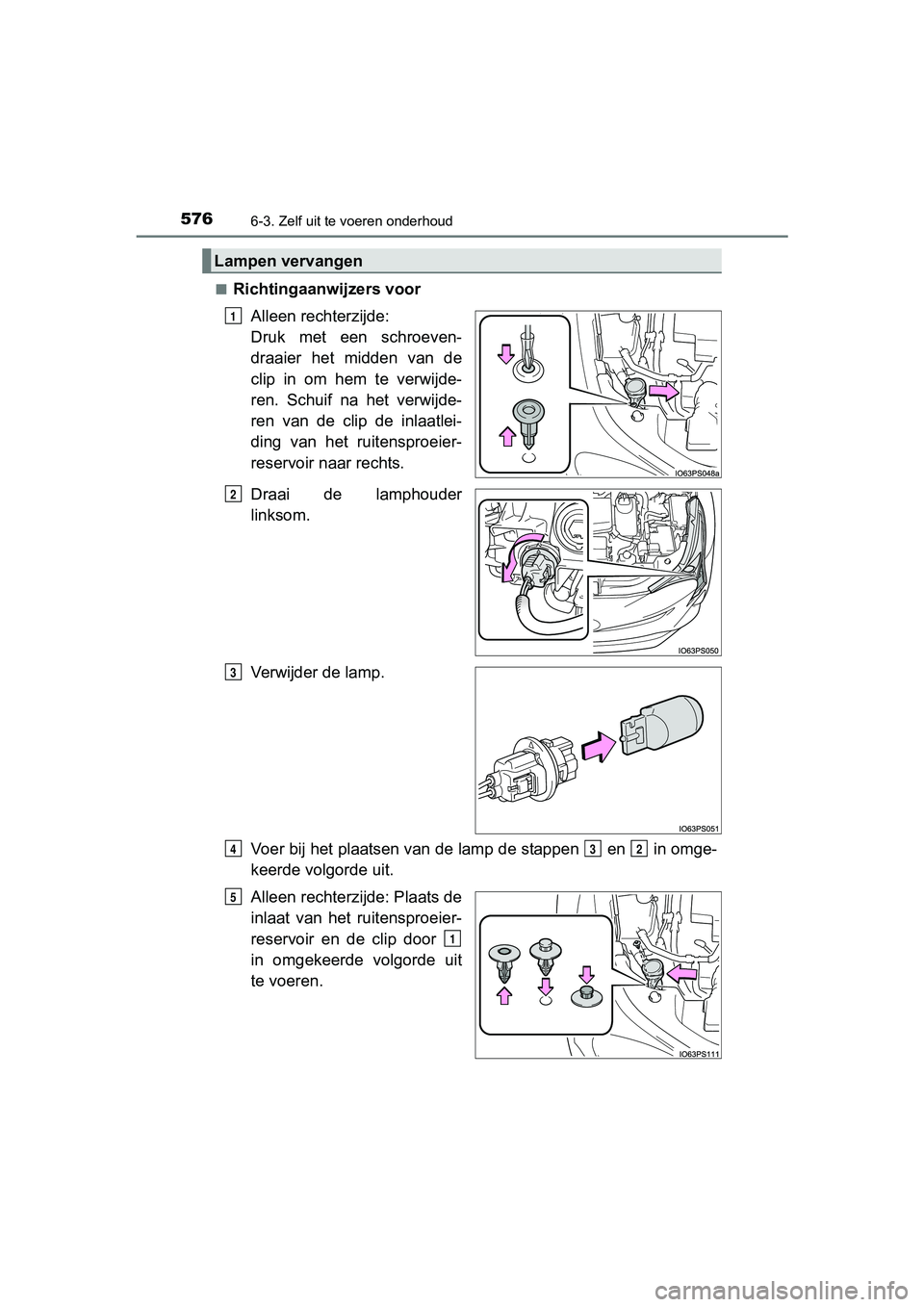

Richtingaanwijzers voor
Alleen rechterzijde:
Druk met een schroeven-
draaier het midden van de
clip in om hem te verwijde-
ren. Schuif na het verwijde-
ren van de clip de inlaatlei-
ding van het ruitensproeier-
reservoir naar rechts.
Draai de lamphouder
linksom.
Verwijder de lamp.
Voer bij het plaatsen van de lamp de stappen en in omge-
keerde volgorde uit.
Alleen rechterzijde: Plaats de
inlaat van het ruitensproeier-
reservoir en de clip door
in omgekeerde volgorde uit
te voeren.
Lampen vervangen
1
2
3
432
5
1
PRIUS_OM_OM47B56E_(EE).book Page 576 Friday, July 29, 2016 1 1:35 AM

5776-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging

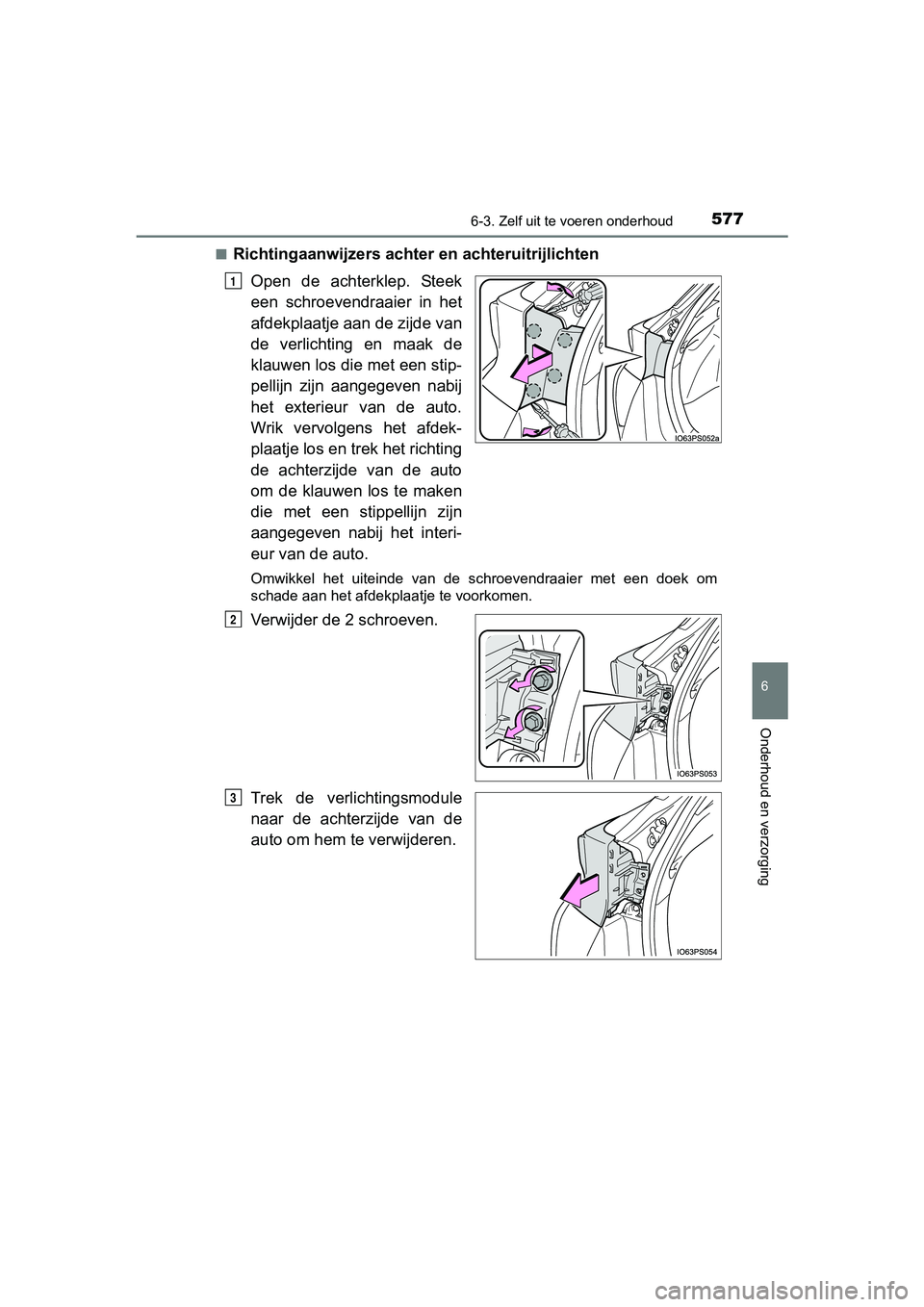

■Richtingaanwijzers achter en achteruitrijlichten
Open de achterklep. Steek
een schroevendraaier in het
afdekplaatje aan de zijde van
de verlichting en maak de
klauwen los die met een stip-
pellijn zijn aangegeven nabij
het exterieur van de auto.
Wrik vervolgens het afdek-
plaatje los en trek het richting
de achterzijde van de auto
om de klauwen los te maken
die met een stippellijn zijn
aangegeven nabij het interi-
eur van de auto.
Omwikkel het uiteinde van de schroevendraaier met een doek om
schade aan het afdekplaatje te voorkomen.
Verwijder de 2 schroeven.
Trek de verlichtingsmodule
naar de achterzijde van de
auto om hem te verwijderen.
1
2
3
PRIUS_OM_OM47B56E_(EE).book Page 577 Friday, July 29, 2016 1 1:35 AM

5786-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)

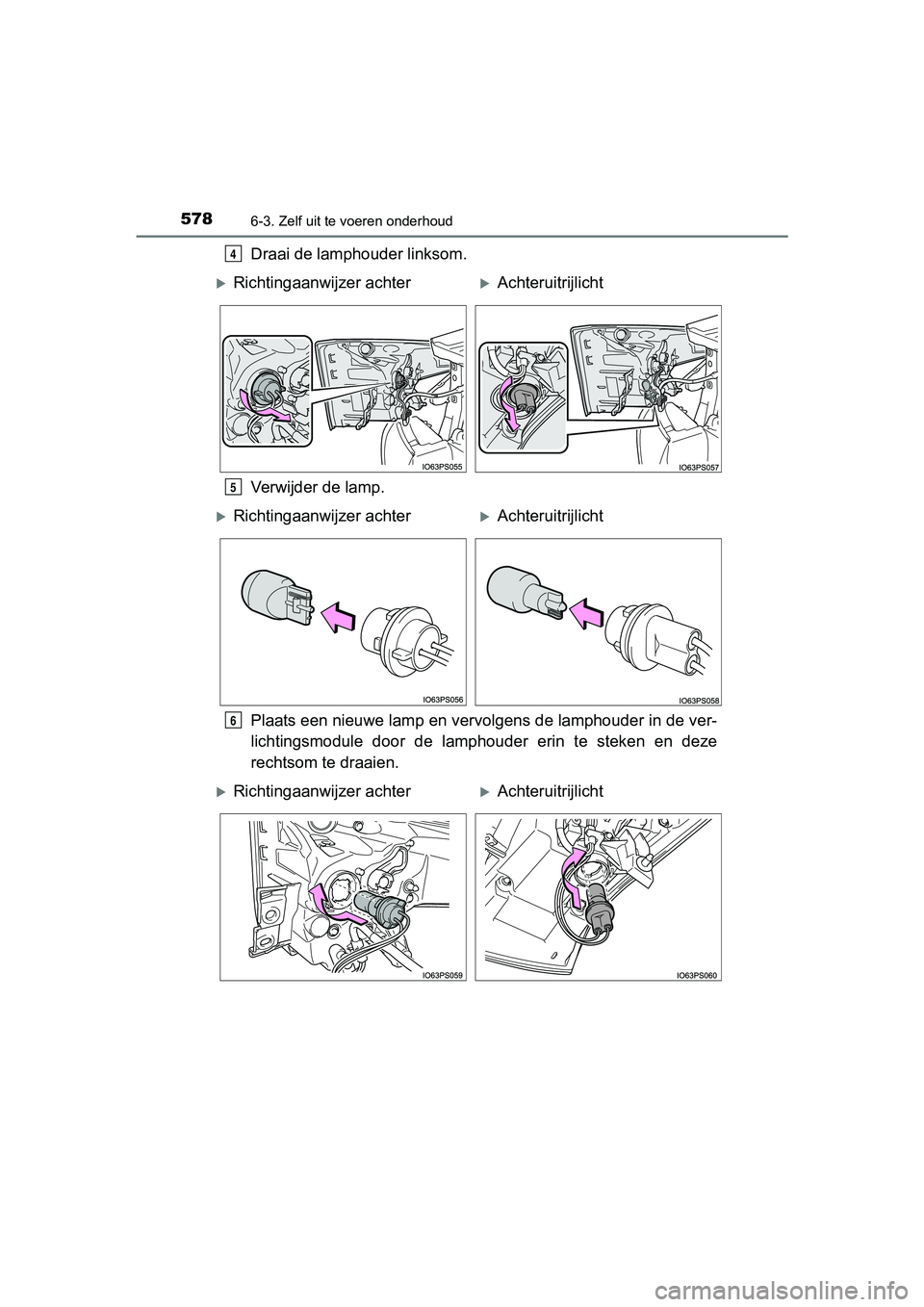

Draai de lamphouder linksom.
Verwijder de lamp.
Plaats een nieuwe lamp en vervolgens de lamphouder in de ver-
lichtingsmodule door de lamphouder erin te steken en deze
rechtsom te draaien.4
Richtingaanwijzer achterAchteruitrijlicht
5
Richtingaanwijzer achterAchteruitrijlicht
6
Richtingaanwijzer achterAchteruitrijlicht
PRIUS_OM_OM47B56E_(EE).book Page 578 Friday, July 29, 2016 11:35 AM

5796-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)
6
Onderhoud en verzorging

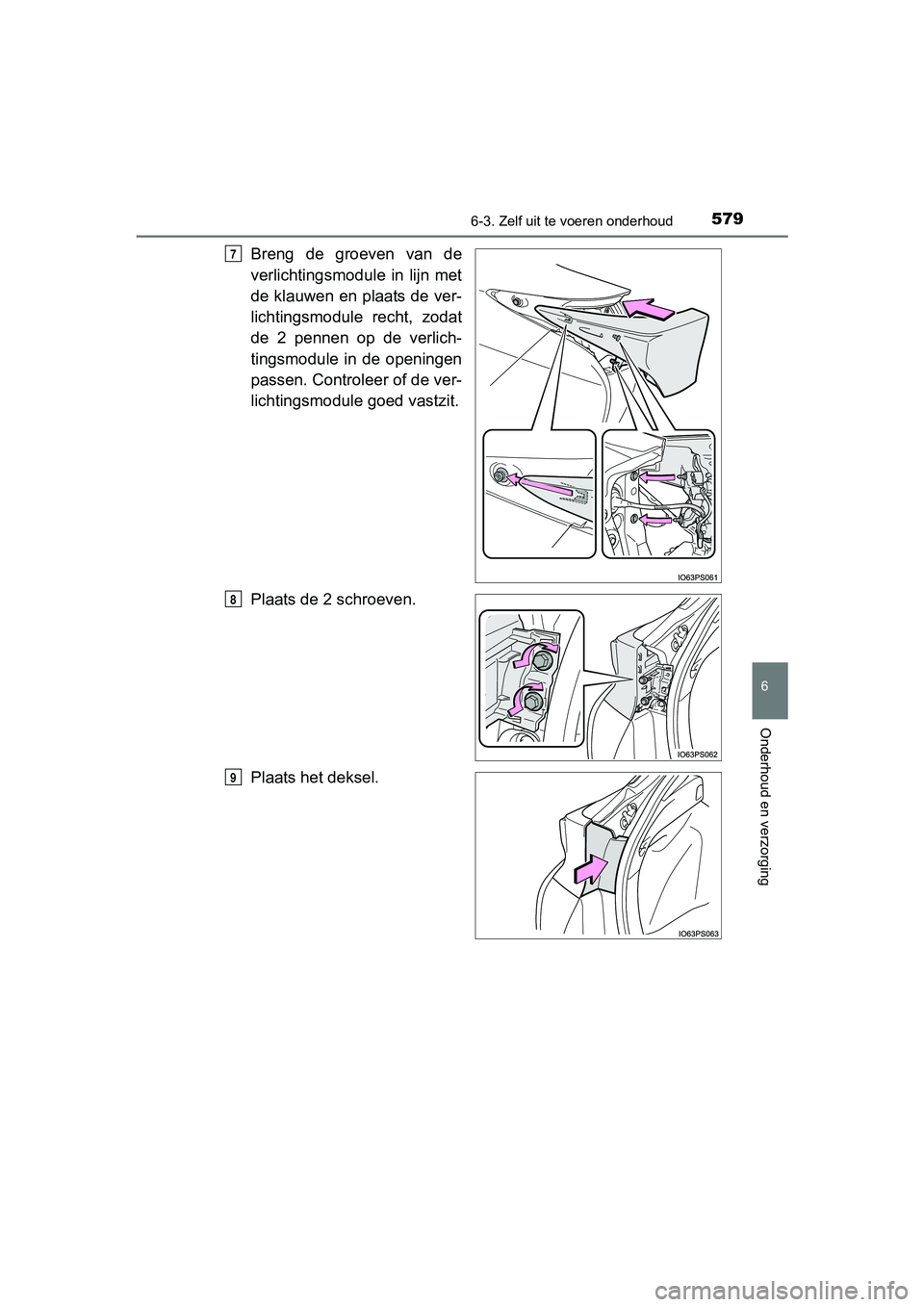

Breng de groeven van de
verlichtingsmodule in lijn met
de klauwen en plaats de ver-
lichtingsmodule recht, zodat
de 2 pennen op de verlich-
tingsmodule in de openingen
passen. Controleer of de ver-
lichtingsmodule goed vastzit.
Plaats de 2 schroeven.
Plaats het deksel.7
8
9
PRIUS_OM_OM47B56E_(EE).book Page 579 Friday, July 29, 2016 1 1:35 AM

5806-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47B56E_(EE)■

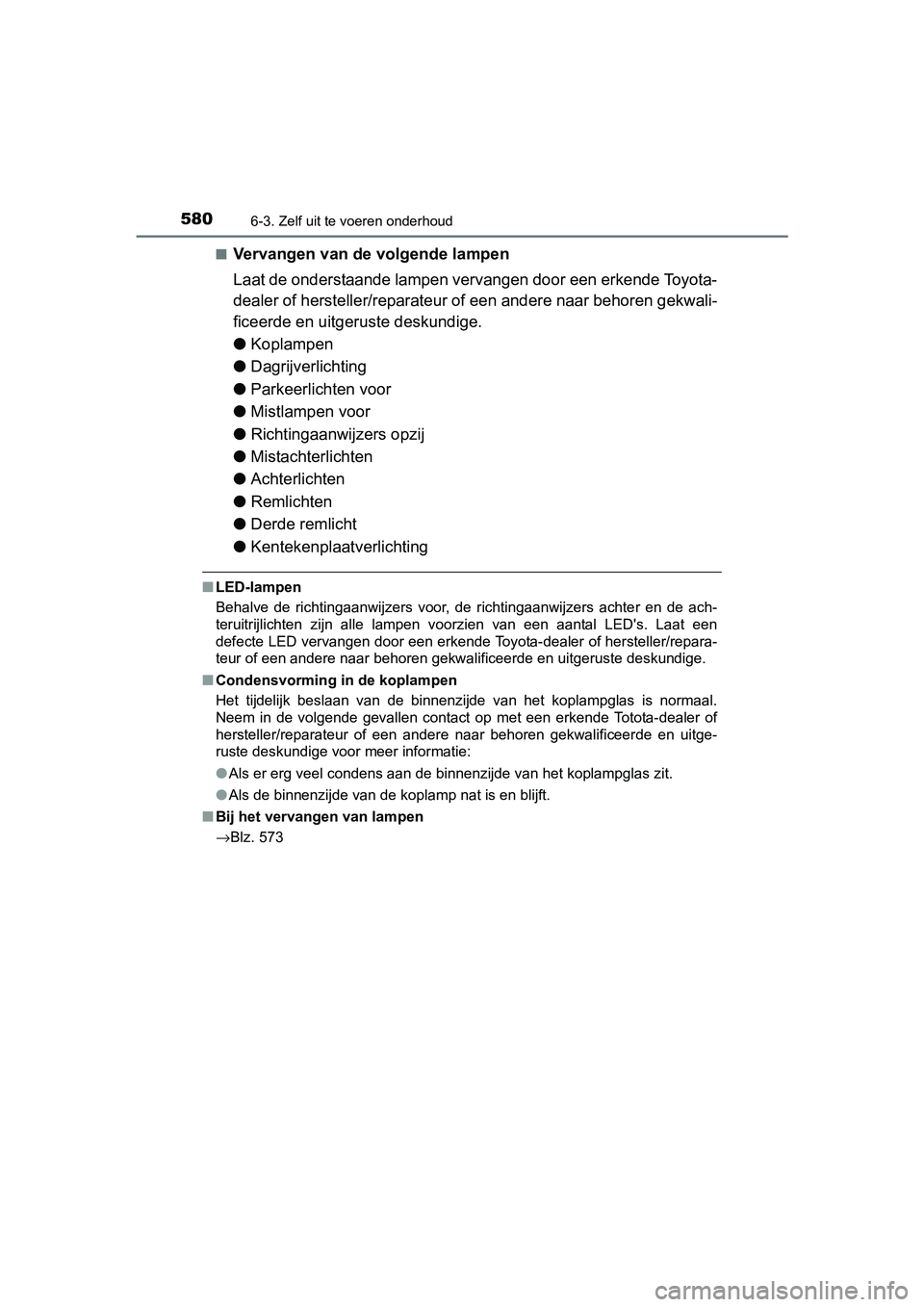

Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw
ali-
ficeerde en uitgeruste deskundige.
● Koplampen
● Dagrijverlichting
● Parkeerlichten voor
● Mistlampen voor
● Richtingaanwijzers opzij
● Mistachterlichten
● Achterlichten
● Remlichten
● Derde remlicht
● Kentekenplaat verlichting
■LED-lampen
Behalve de richtingaanwijzers voor, de richtingaanwijzers achte r en de ach-
teruitrijlichten zijn alle lampen voorzien van een aantal LED's . Laat een
defecte LED vervangen door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Totota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 573
