6117-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)
7
Bij problemen
Auto's met een com pact reservewiel

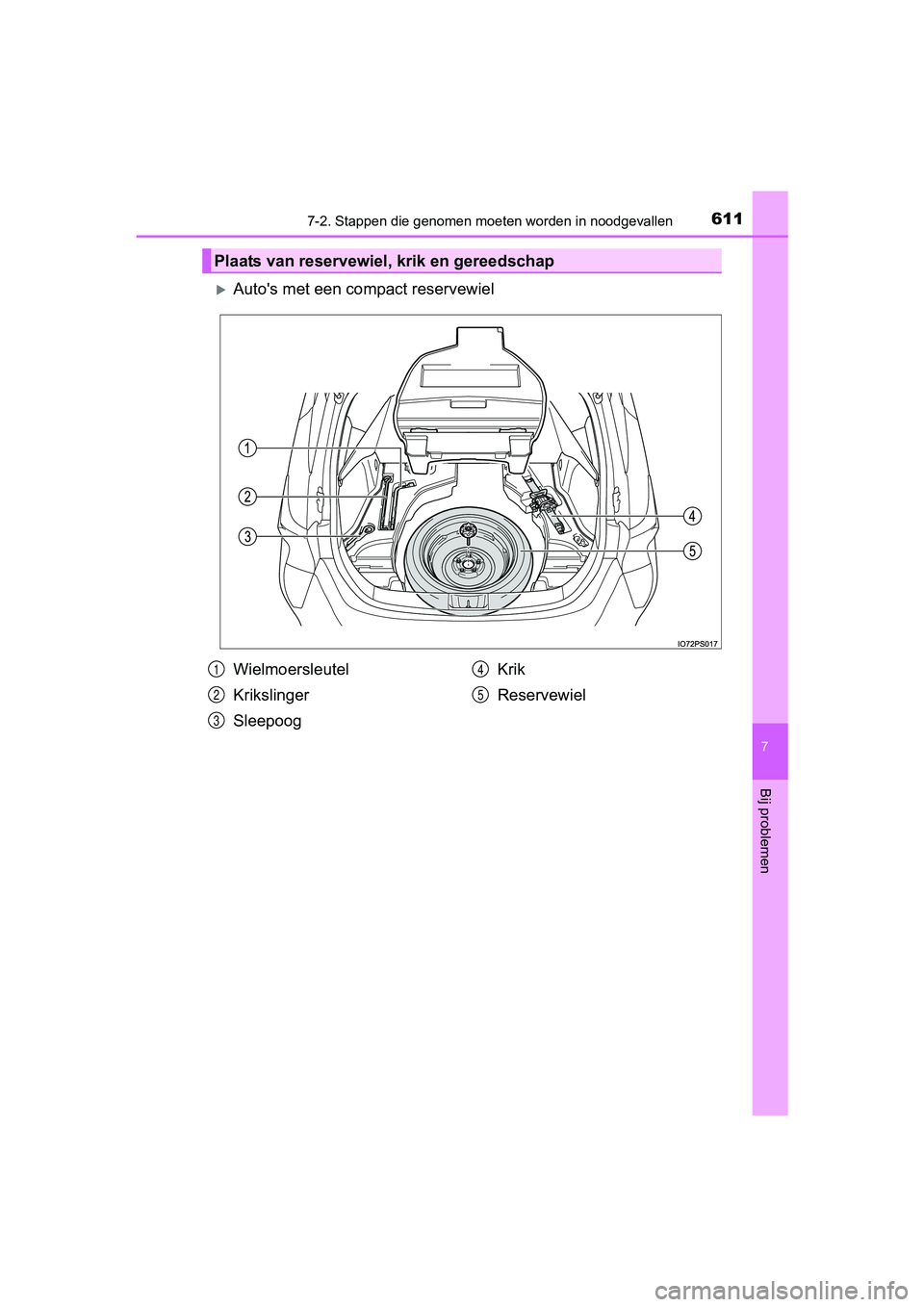

Plaats van reservewiel, krik en gereedschap
Wielmoersleutel
Krikslinger
Sleepoog Krik
Reservewiel1
2
3
4
5
PRIUS_OM_OM47B56E_(EE).book Page 611 Friday, July 29, 2016 1
1:35 AM

6127-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)

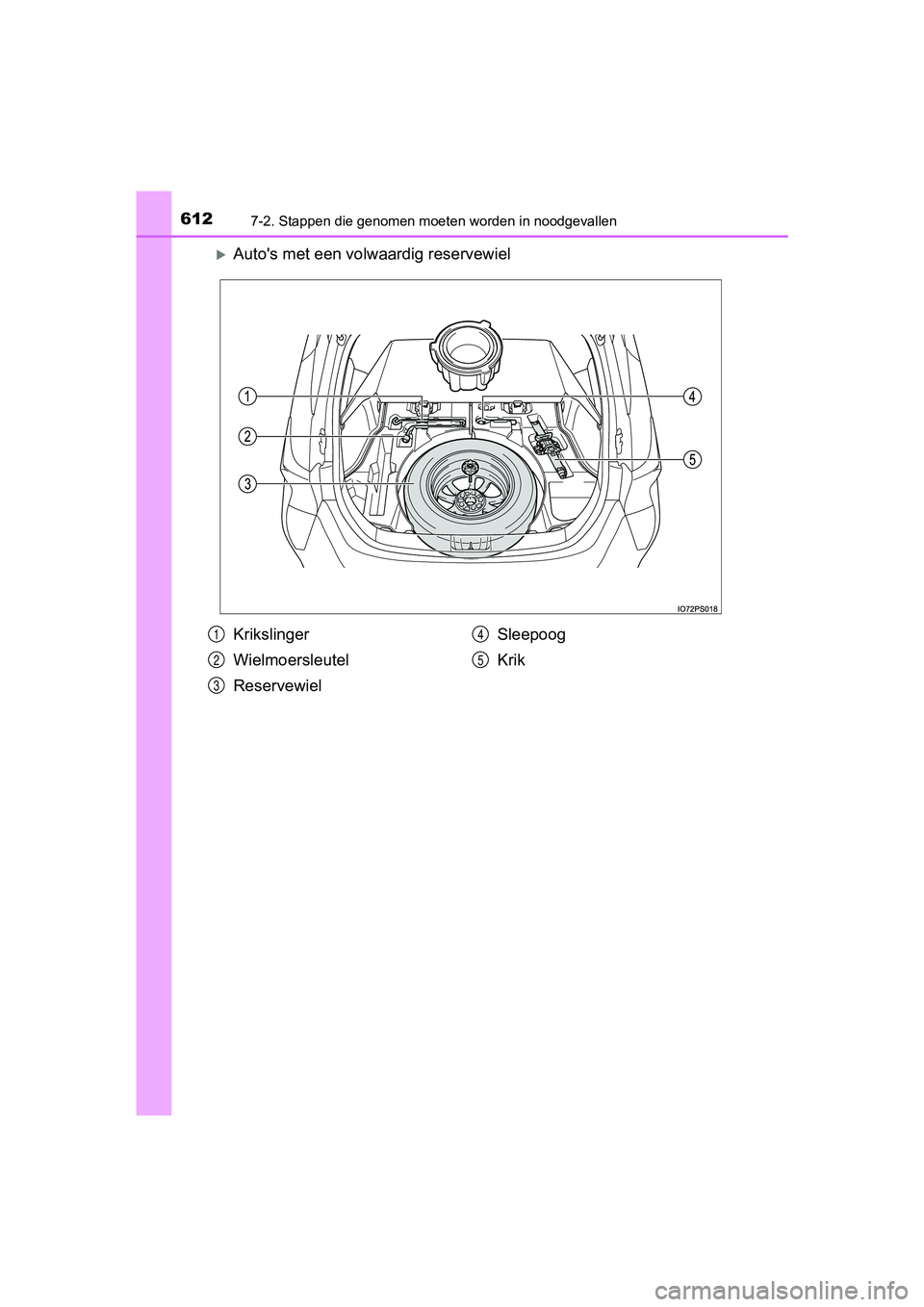

Auto's met een volwaardig reservewiel
Krikslinger
Wielmoersleutel
Reservewiel Sleepoog
Krik1
2
3
4
5
PRIUS_OM_OM47B56E_(EE).book Page 612 Friday, July 29, 2016 1
1:35 AM

6137-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)
7
Bij problemen
WAARSCHUWING

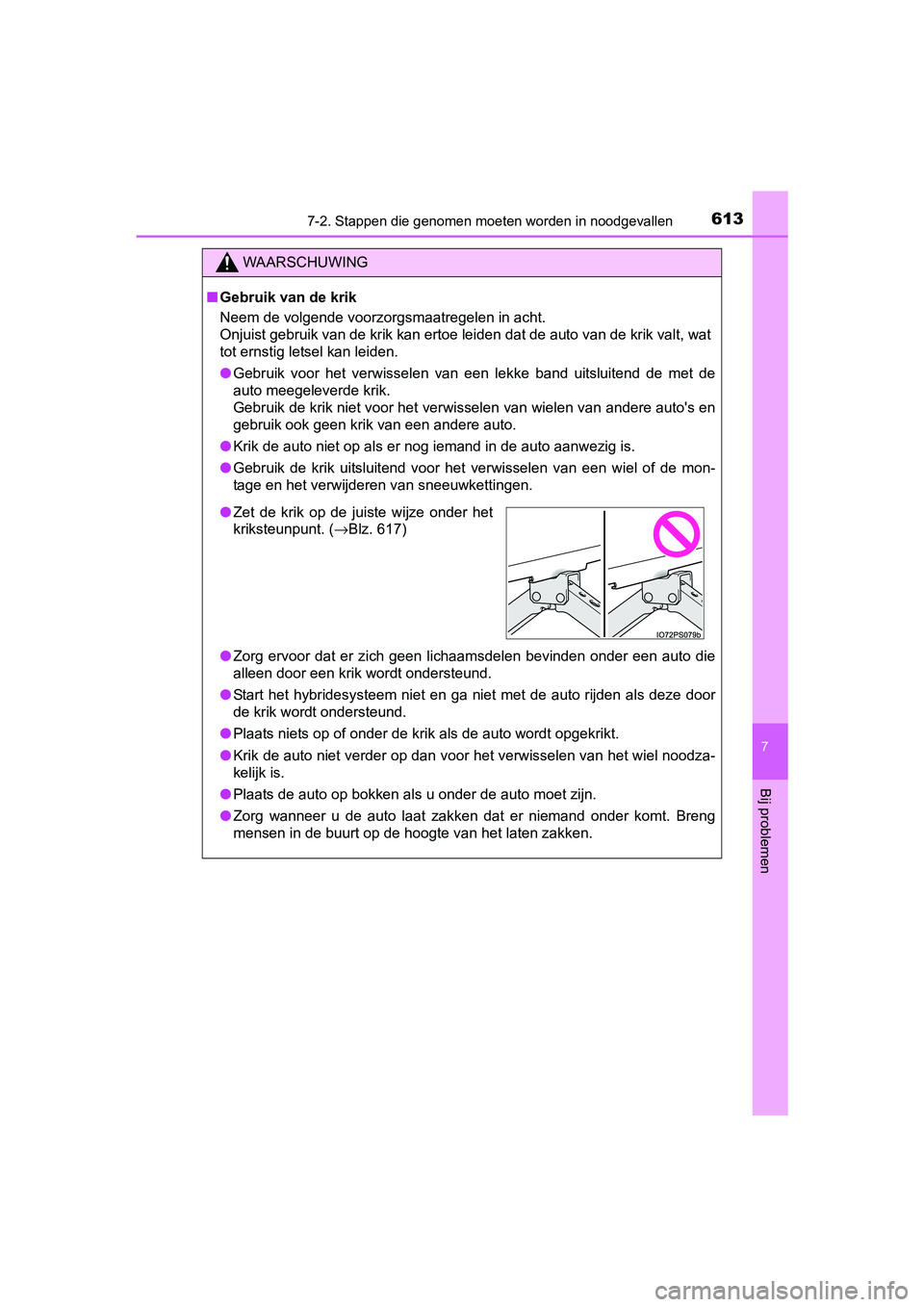

■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door
de krik wordt ondersteund.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
● Zet de krik op de juiste wijze onder het
kriksteunpunt. ( →Blz. 617)
PRIUS_OM_OM47B56E_(EE).book Page 613 Friday, July 29, 2016 1 1:35 AM

6147-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)
Trek de hendel omhoog om de
afdekplaat te openen.
Zet de afdekplaat vast met de
tashaken. (→Blz. 489)
Maak de riem los en verwijder
de krik.

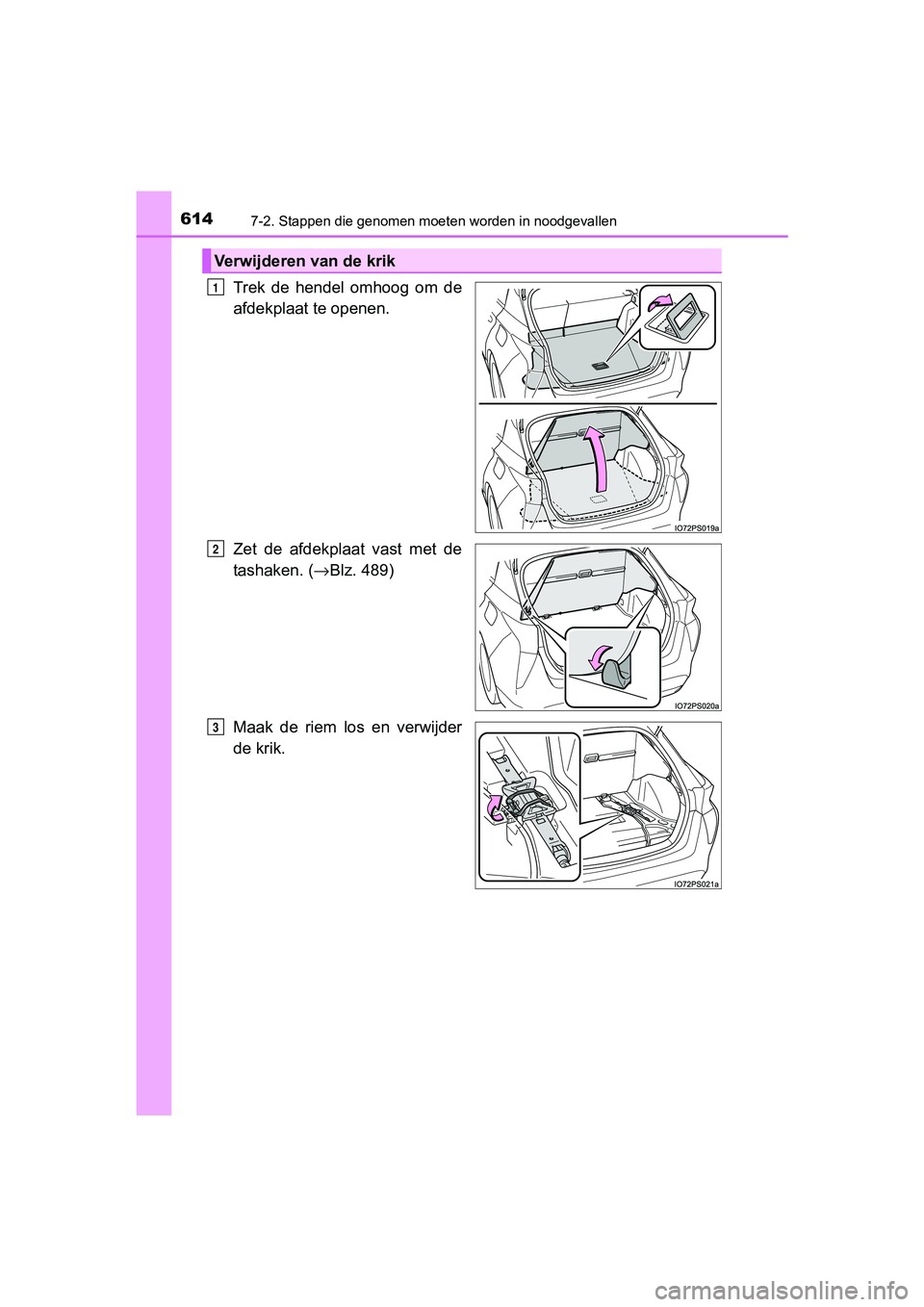

Verwijderen van de krik
1
2
3
PRIUS_OM_OM47B56E_(EE).book Page 614 Friday, July 29, 2016 1 1:35 AM

6157-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)
7
Bij problemen

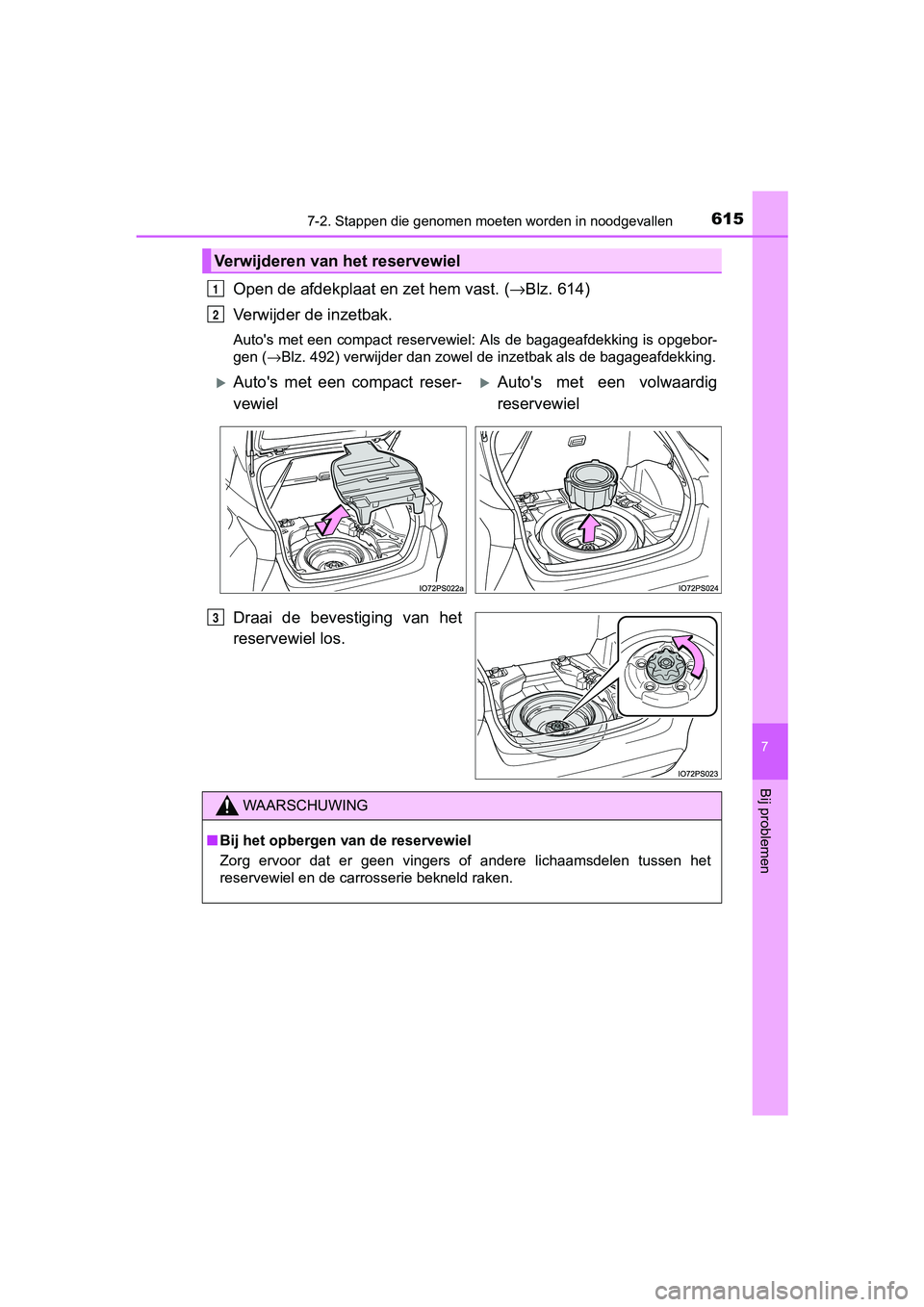

Open de afdekplaat en zet hem vast. ( →Blz. 614)
Verwijder de inzetbak.
Auto's met een compact reservewiel: Als de bagageafdekking is o pgebor-
gen ( →Blz. 492) verwijder dan zowel de inzetbak als de bagageafdekkin g.
Draai de bevestiging van het
reservewiel los.
Verwijderen van het reservewiel
1
2
Auto's met een compact reser-
vewielAuto's met een volwaardig
reservewiel
3
WAARSCHUWING
■Bij het opbergen van de reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het
reservewiel en de carrosserie bekneld raken.
PRIUS_OM_OM47B56E_(EE).book Page 615 Friday, July 29, 2016 1 1:35 AM

6167-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)
Plaats wielblokken.
Auto's met 15 inch velgen: ver-
wijder de wieldop met de sleu-
tel.
Omwikkel het uiteinde van de sleu-
tel met een doek om schade te
voorkomen.
Draai de wielmoeren iets los
(één slag).

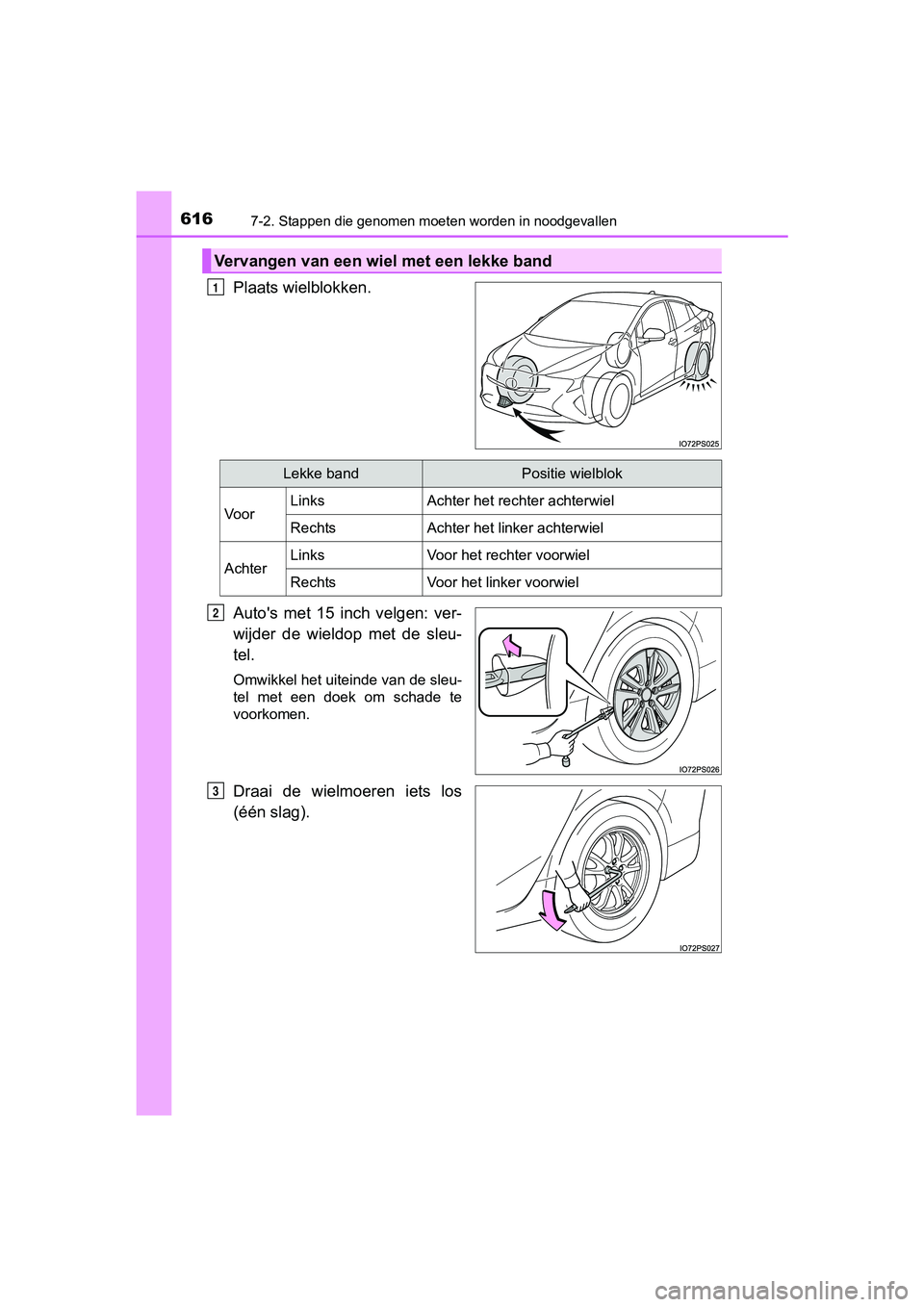

Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
PRIUS_OM_OM47B56E_(EE).book Page 616 Friday, July 29, 2016 1 1:35 AM

6177-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)
7
Bij problemen

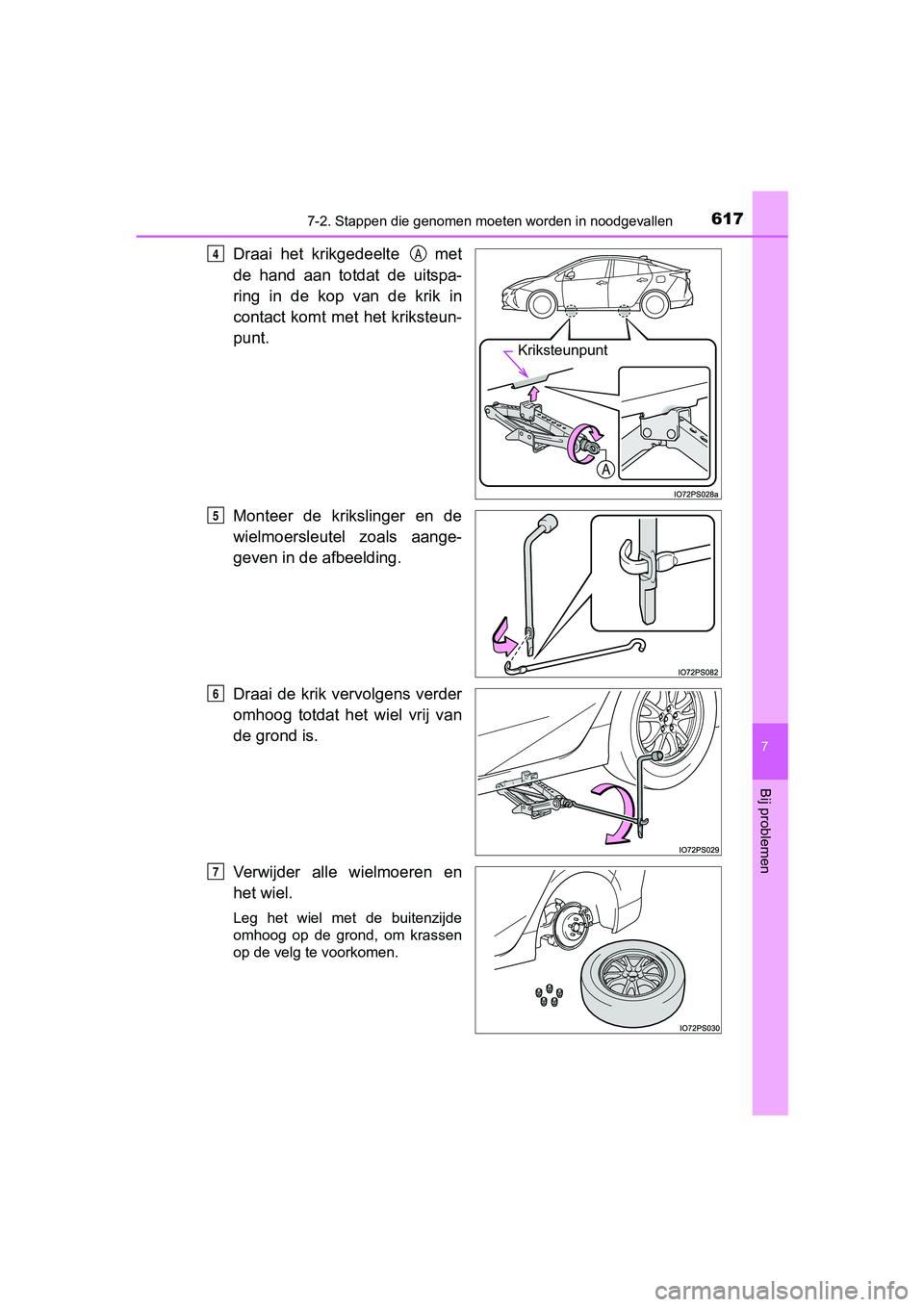

Draai het krikgedeelte met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
Monteer de krikslinger en de
wielmoersleutel zoals aange-
geven in de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
Kriksteunpunt
4A
5
6
7
PRIUS_OM_OM47B56E_(EE).book Page 617 Friday, July 29, 2016 1 1:35 AM

6187-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)
WAARSCHUWING

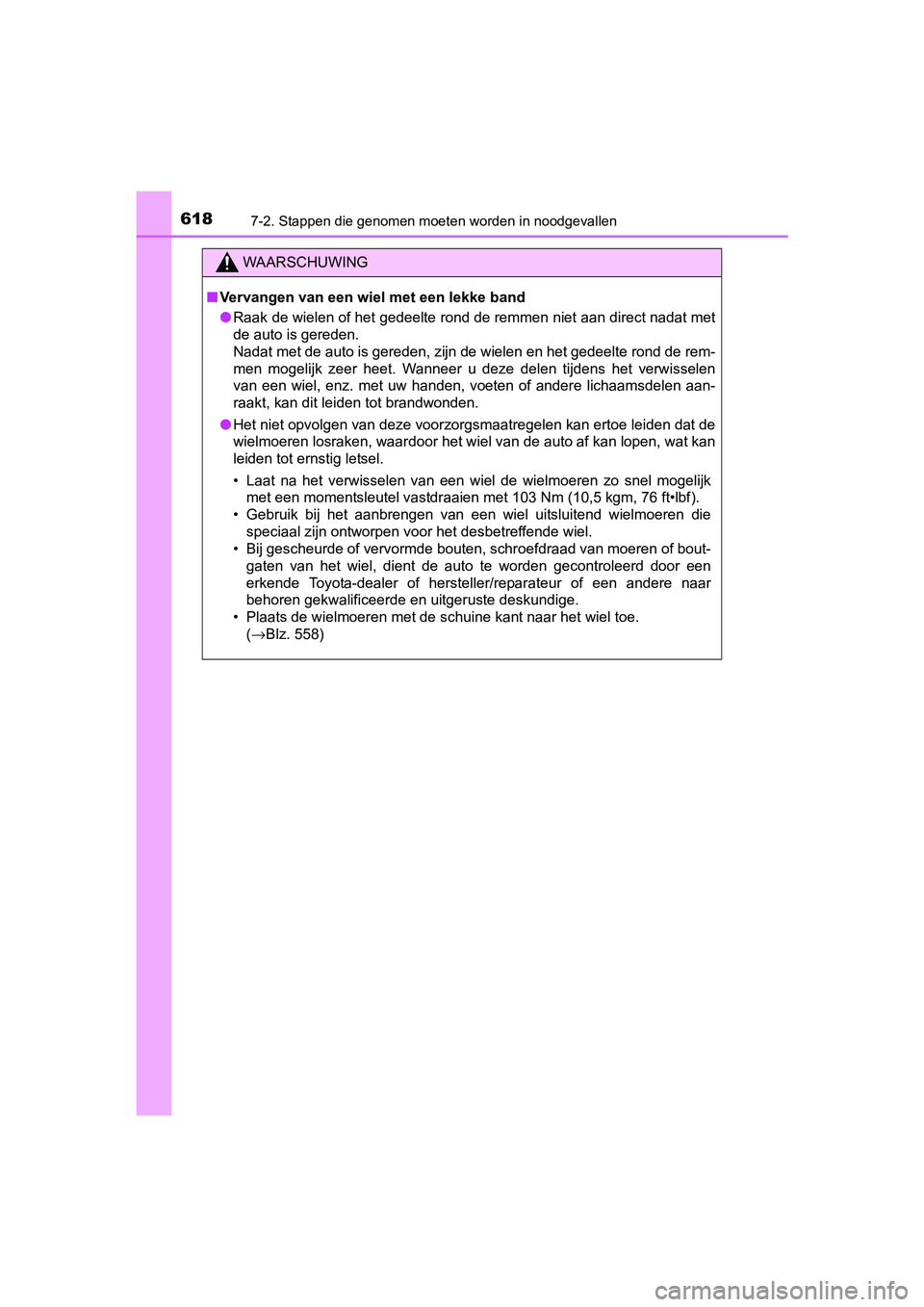

■Vervangen van een wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct n adat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen tijdens het verwis selen
van een wiel, enz. met uw handen, voeten of andere lichaamsdele n aan-
raakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mog elijk
met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf ).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 558)
PRIUS_OM_OM47B56E_(EE).book Page 618 Friday, July 29, 2016 1 1:35 AM

6197-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)
7
Bij problemen

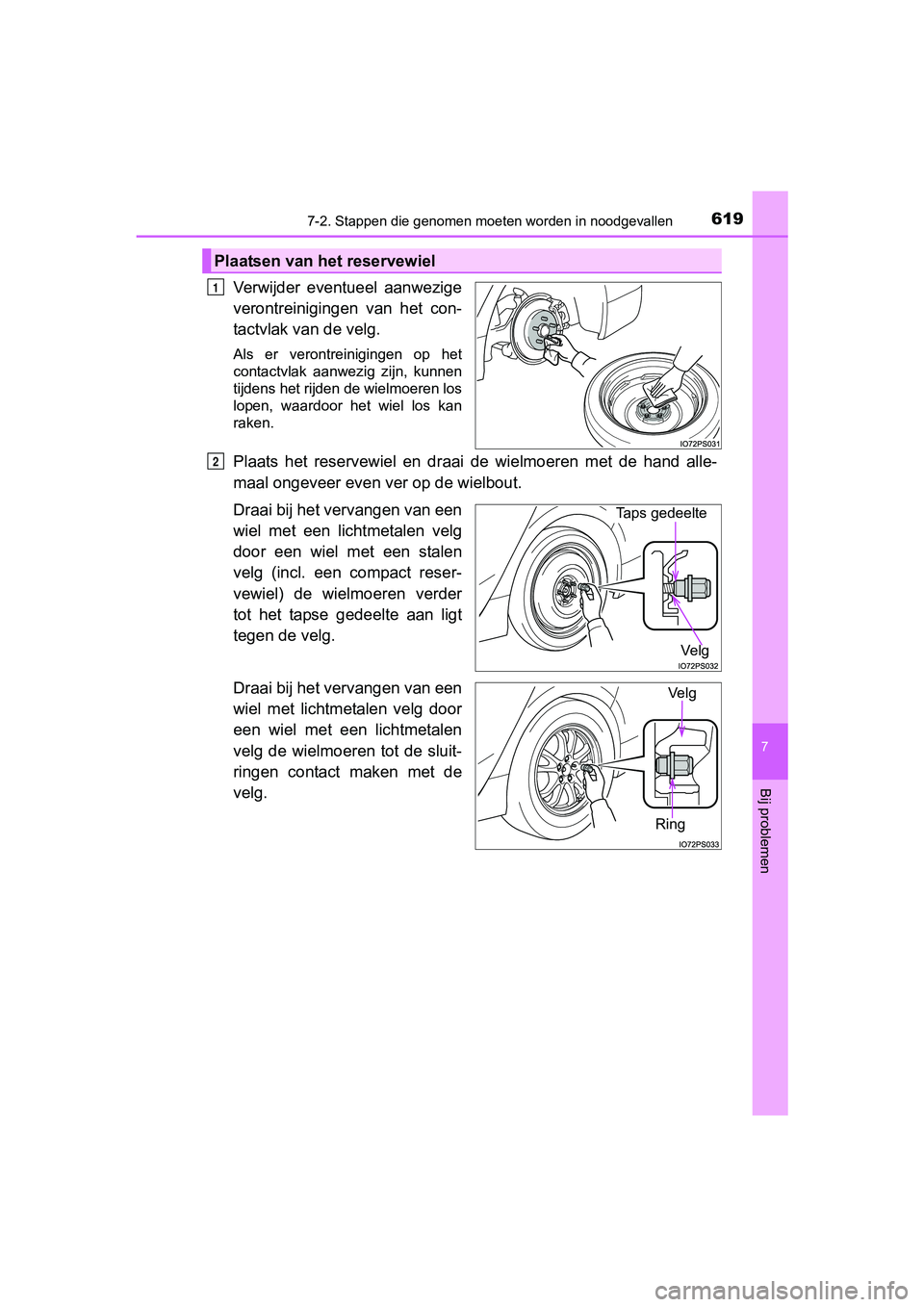

Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het reservewiel en draai de wielmoeren met de hand alle-
maal ongeveer even ver op de wielbout.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een wiel met een stalen
velg (incl. een compact reser-
vewiel) de wielmoeren verder
tot het tapse gedeelte aan ligt
tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Taps gedeelte
Ve l g
Ring
Ve l g
PRIUS_OM_OM47B56E_(EE).book Page 619 Friday, July 29, 2016 1 1:35 AM

6207-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47B56E_(EE)

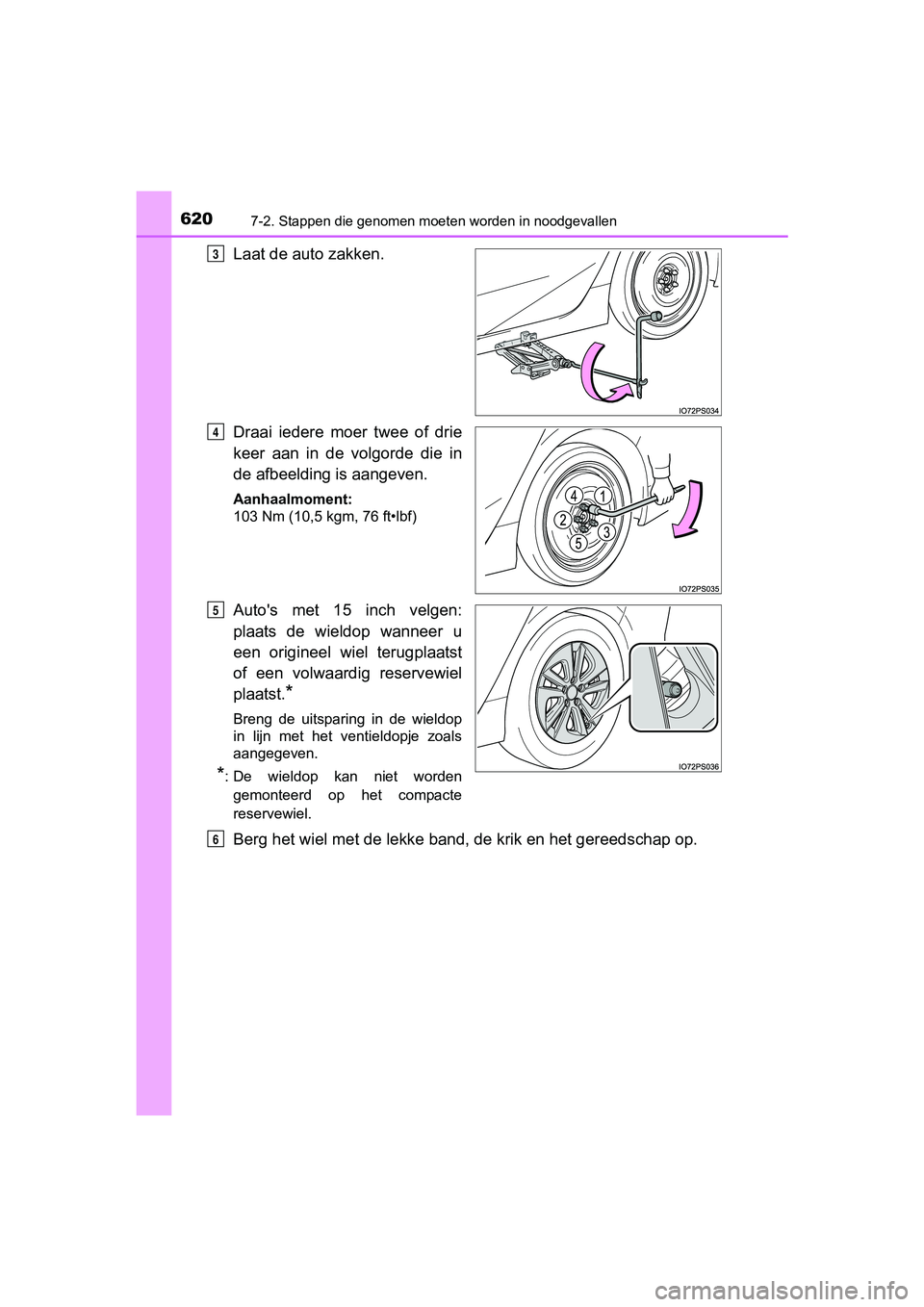

Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Auto's met 15 inch velgen:
plaats de wieldop wanneer u
een origineel wiel terugplaatst
of een volwaardig reservewiel
plaatst.
*
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
*: De wieldop kan niet worden
gemonteerd op het compacte
reservewiel.
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
6
