TOYOTA PRIUS 2017 Kezelési útmutató (in Hungarian)

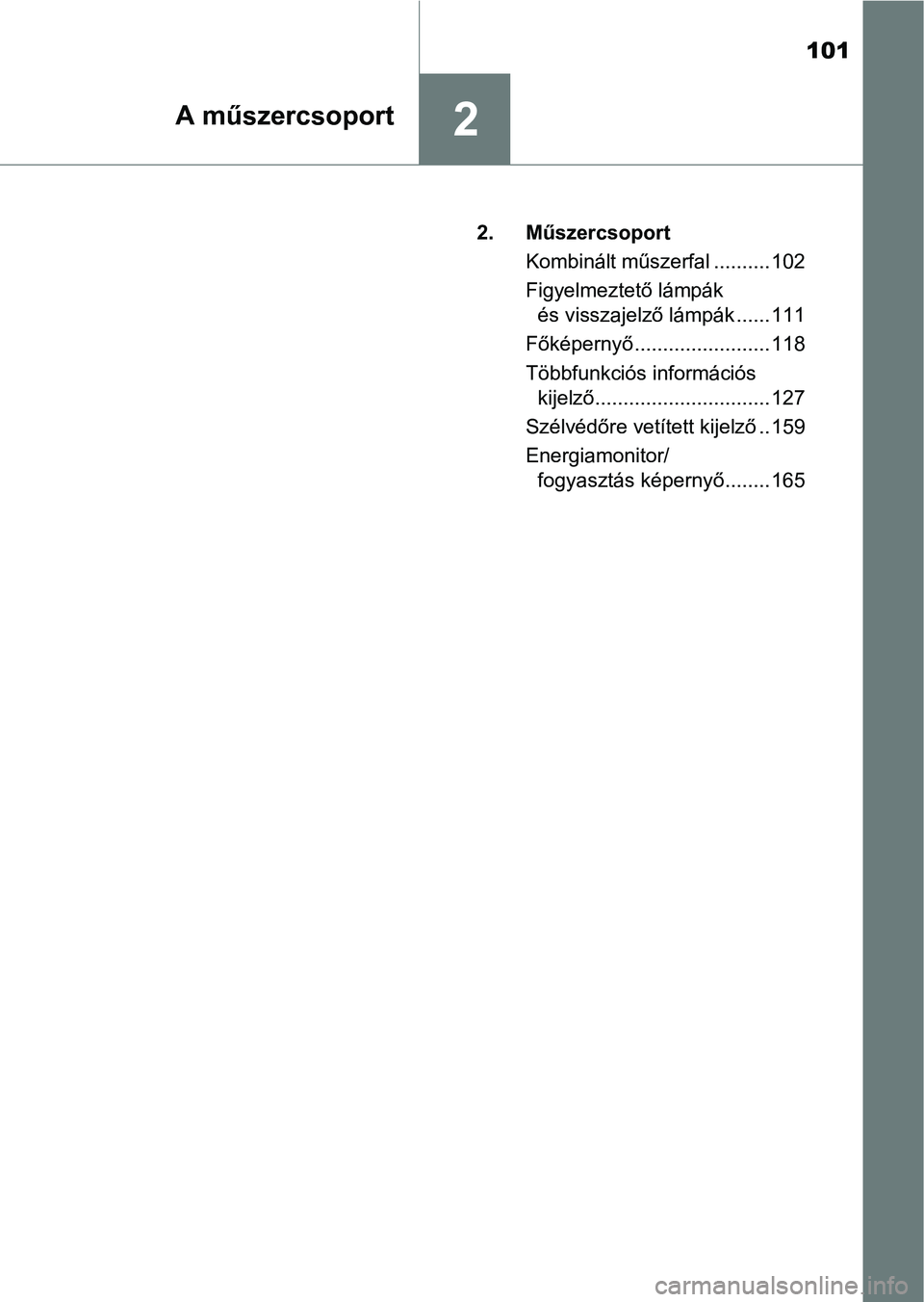

101
2A műszercsoport
2. MűszercsoportKombinált műszerfal .......... 102
Figyelmeztető lámpák és visszajelző lámpák ...... 111
Főképernyő ........................ 118
Többfunkciós információs kijelző............................... 127
Szélvédőre vetített kijelző .. 159
Energiamonitor/ fogyasztás képernyő........ 165

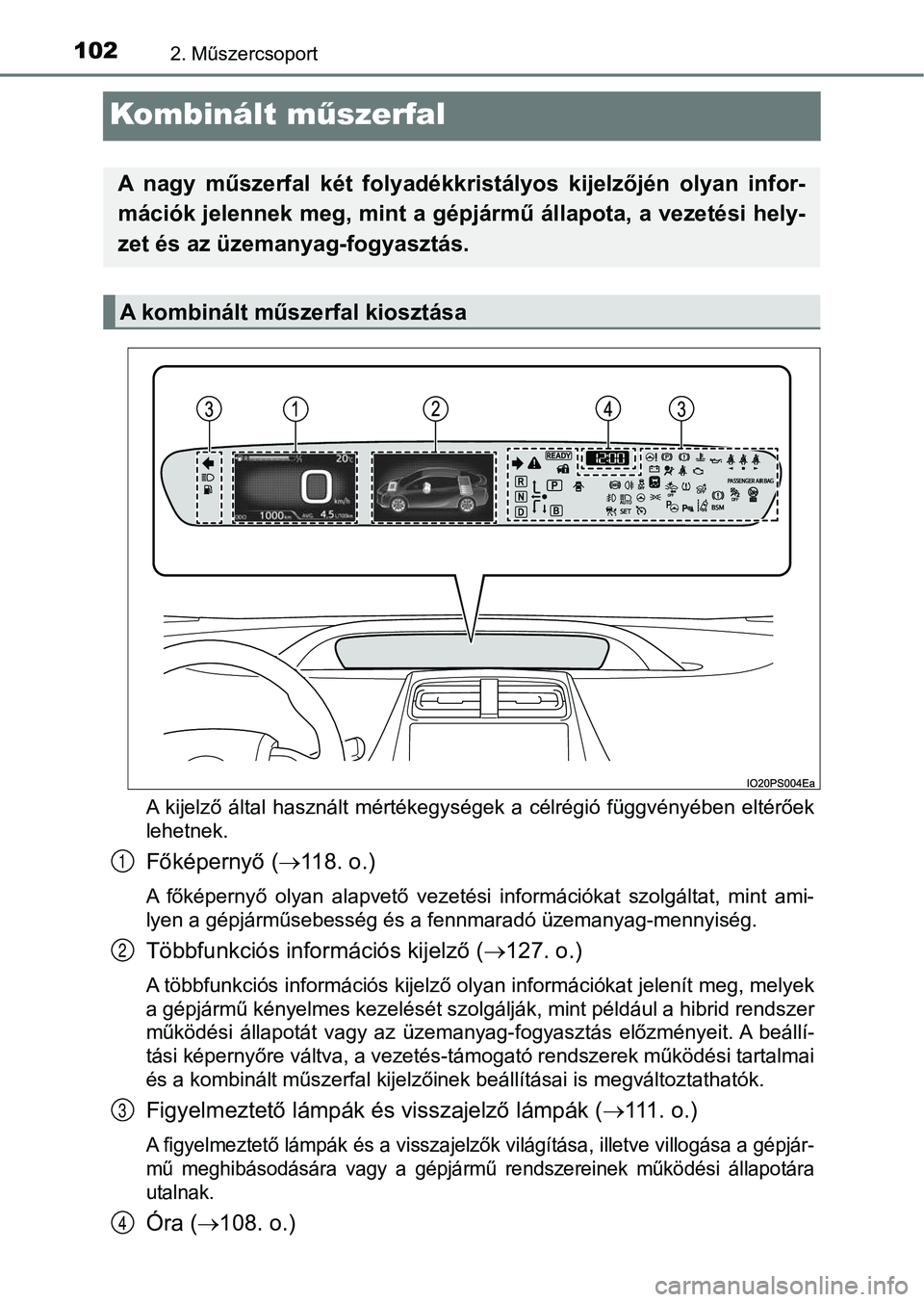

1022. Műszercsoport
Kombinált műszerfal
A kijelző által használt mértékegységek a célrégió függvényében eltérőek
lehetnek.
Főképernyő ( 118. o.)
A főképernyő olyan alapvető vezetési információkat szolgáltat, mint ami-
lyen a gépjárműsebesség és a fennmaradó üzemanyag-mennyiség.
Többfunkciós infor mációs kijelző (127. o.)
A többfunkciós információs kijelző olyan információkat jelenít meg, melyek
a gépjármű kényelmes kezelését szolgálják, mint például a hibri d rendszer
működési állapotát vagy az üzemanyag-fogyasztás előzményeit. A beállí-
tási képernyőre váltva, a vezetés-támogató rendszerek működési tartalmai
és a kombinált műszerfal kijelzőinek beállításai is megváltozta thatók.
Figyelmeztető lámpák és visszajelző lámpák (111 . o . )
A figyelmeztető lámpák és a visszajelzők világítása, illetve vi llogása a gépjár-
mű meghibásodására vagy a gépjármű rendszereinek működési állap otára
utalnak.
Óra ( 108. o.)
A nagy műszerfal két folyadékkristályos kijelzőjén olyan infor-
mációk jelennek meg, mint a gépjármű állapota, a vezetési hely-
zet és az üzemanyag-fogyasztás.
A kombinált műszerfal kiosztása
1
2
3
4

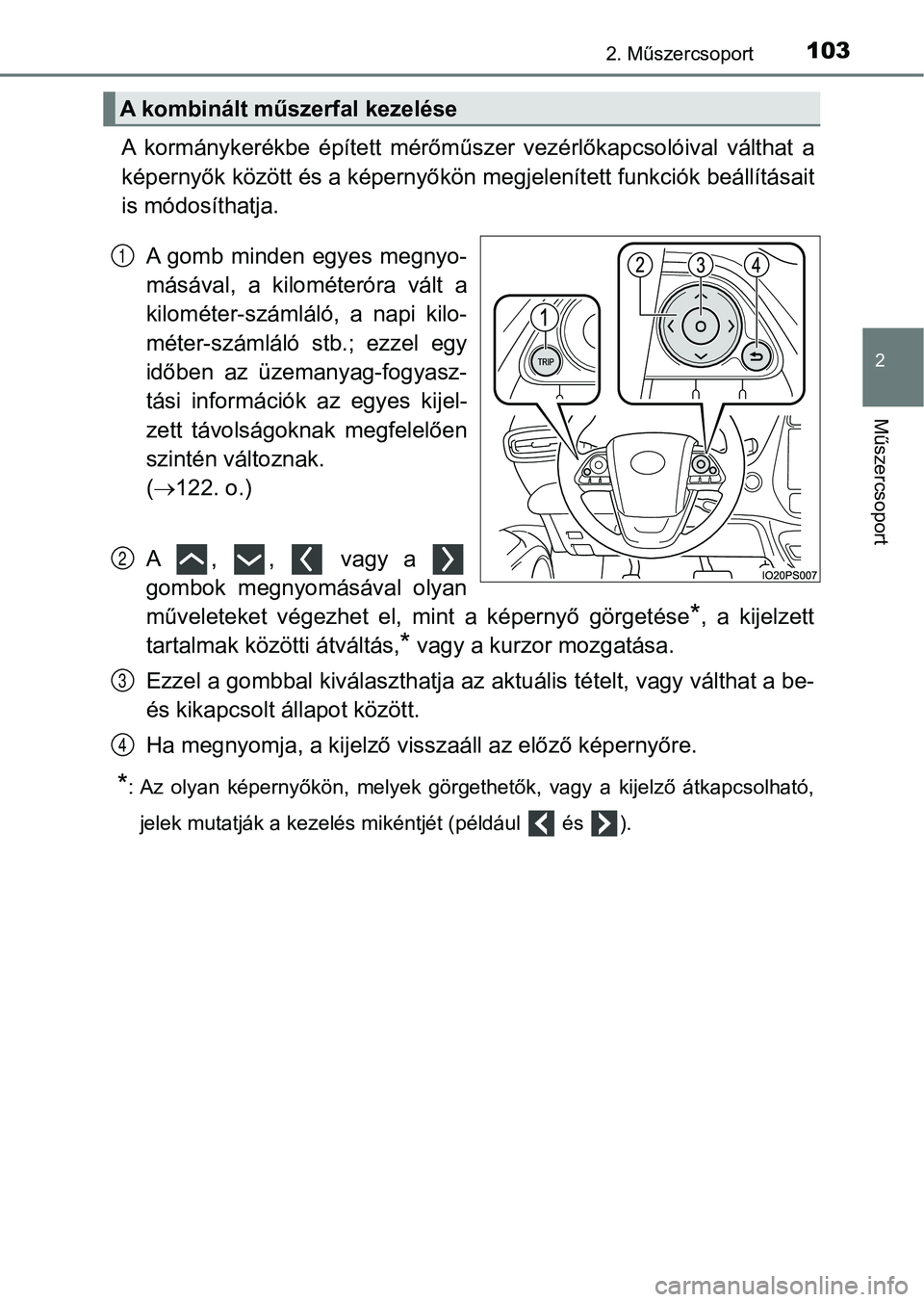

1032. Műszercsoport
2
Műszercsoport
A kormánykerékbe épített mérőműszer vezérlőkapcsolóival válthat a
képernyők között és a képernyőkö n megjelenített funkciók beállításait
is módosíthatja.
A gomb minden egyes megnyo-
másával, a kilométeróra vált a
kilométer-számláló, a napi kilo-
méter-számláló stb.; ezzel egy
időben az üzemanyag-fogyasz-
tási információk az egyes kijel-
zett távolságoknak megfelelően
szintén változnak.
( 122. o.)
A , , vagy a
gombok megnyomásával olyan
műveleteket végezhet el, mint a képernyő görgetése
*, a kijelzett
tartalmak közötti átváltás,
* vagy a kurzor mozgatása.
Ezzel a gombbal kiválaszthatja az aktuális tételt, vagy válthat a be-
és kikapcsolt állapot között.
Ha megnyomja, a k ijelző visszaáll az előző képernyőre.
*: Az olyan képernyőkön, melyek görgethetők, vagy a kijelző átkap csolható,
jelek mutatják a kezelés mikéntjét (például és ).
A kombinált műszerfal kezelése
1
2
3
4

1042. Műszercsoport
Balkormányos gépjárművek
A kapcsolók megnyomásakor a műszercsoport megvilágítása az
alábbiak szerint változik.
A műszercsoport választható fényereje függ a környezet fényerej étől és
attól, hogy a helyzetjelző lámpák világítanak-e. ( 109. o.)
Sötétebb
Világosabb
A kapcsolók megnyomásakor a be-
állítási szint ellenőrző képernyője
(előugró kijelzés
*) jelenik meg a fő-
képernyőn.
*: A művelet befejezése után nem sokkal az előugró kijelző eltűni k. Továbbá,
az előugró kijelző a „Meter Customize” (mérőműszer személyre sz abása)
képernyőn be- és kikapcsolható. ( 155. o.)
Jobbkormányos gépjárművek
A műszercsoport fényerejének beá llításához végezze el a művelete-
ket a többfunkciós információs kijelző képernyőjén. ( 152. o.)
A műszercsoport választható fényereje függ a környezet fényerej étől és
attól, hogy a helyzetjelző lámpák világítanak-e. ( 109. o.)
Nyomja meg a mérőműszer vezérlőkapcsolóinak vagy
gombját a képernyőn, maj d kattintson a gombra.
Nyomja meg a gom bot a kurzor megjelenítéséhez.
A műszercsoport világítás-szabályzása
1
2
1
2

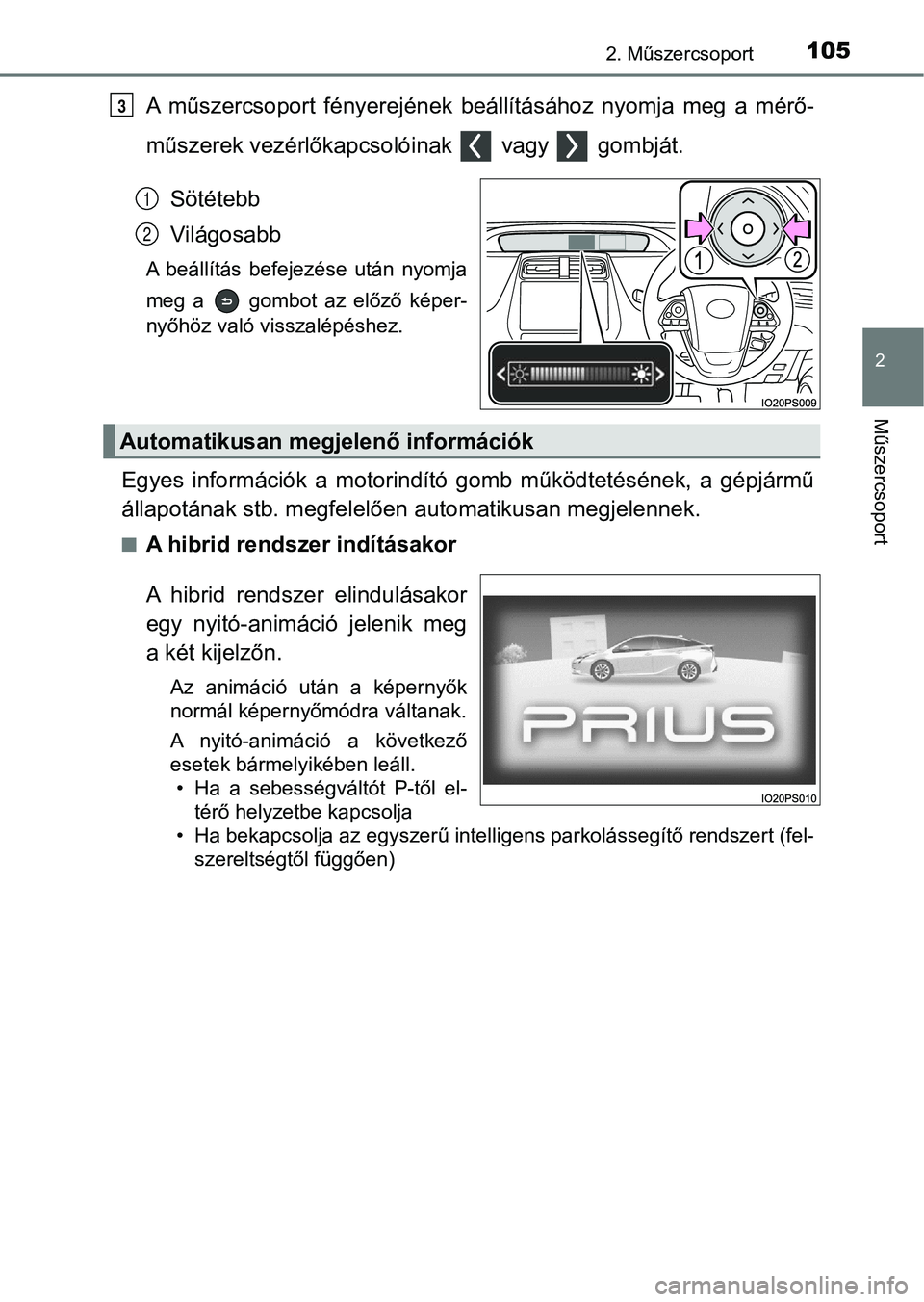

1052. Műszercsoport
2
Műszercsoport
A műszercsoport fényerejének beállításához nyomja meg a mérő-
műszerek vezérlőkapcsolóinak vagy gombját.Sötétebb
Világosabb
A beállítás befejezése után nyomja
meg a gombot az előző képer-
nyőhöz való visszalépéshez.
Egyes információk a motorindító gomb működtetésének, a gépjármű
állapotának stb. megfelelően automatikusan megjelennek.
nA hibrid rendszer indításakor
A hibrid rendszer elindulásakor
egy nyitó-animáció jelenik meg
a két kijelzőn.
Az animáció után a képernyők
normál képernyőmódra váltanak.
A nyitó-animáció a következő
esetek bármelyikében leáll.
• Ha a sebességváltót P-től el- térő helyzetbe kapcsolja
• Ha bekapcsolja az egyszerű intelligens parkolássegítő rendszer t (fel-
szereltségtől függően)
Automatikusan megjelenő információk
3
1
2

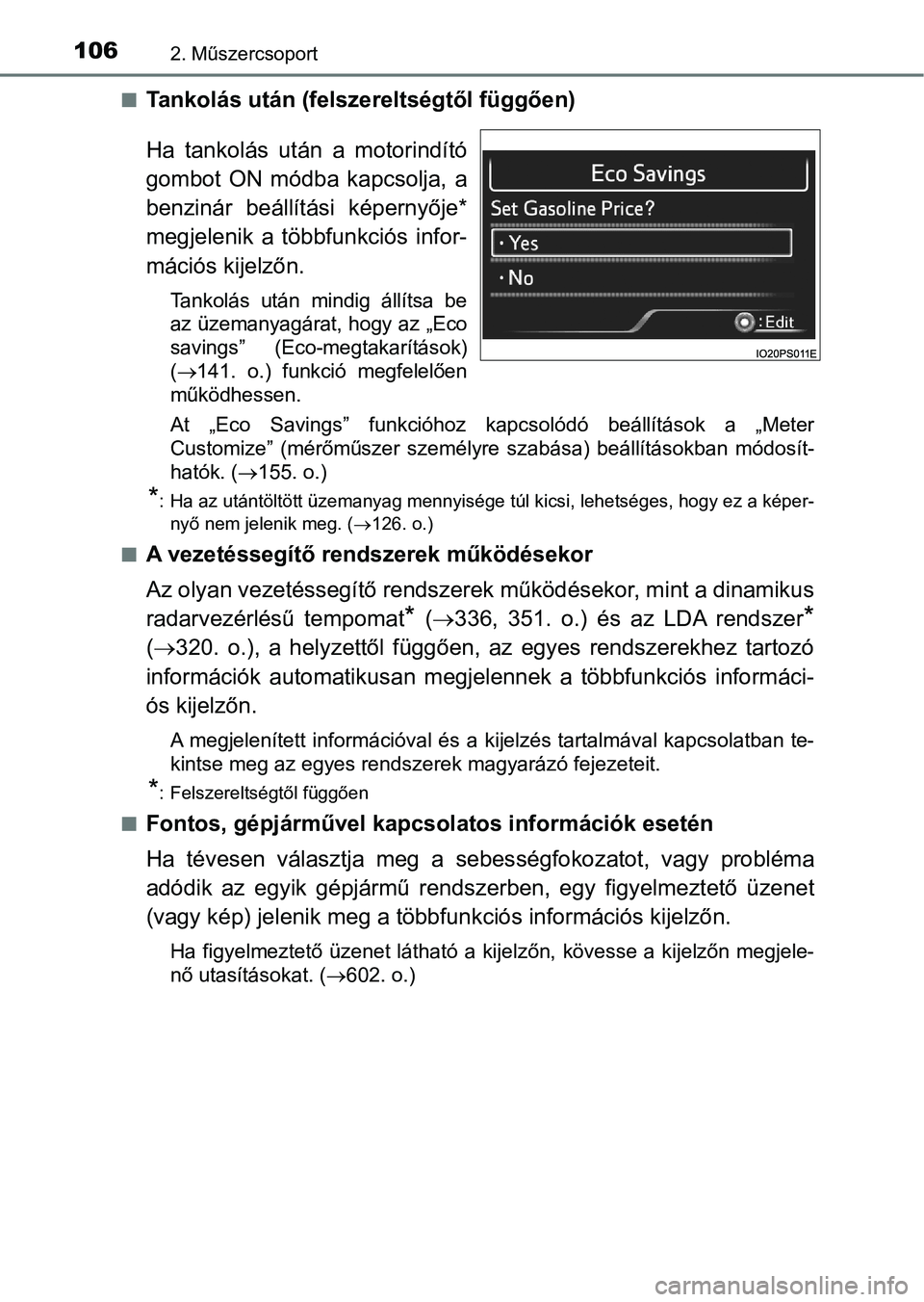

1062. Műszercsoport
nTankolás után (felszereltségtől függően)
Ha tankolás után a motorindító
gombot ON módba kapcsolja, a
benzinár beállítási képernyője*
megjelenik a többfunkciós infor-
mációs kijelzőn.
Tankolás után mindig állítsa be
az üzemanyagárat, hogy az „Eco
savings” (Eco-megtakarítások)
( 141. o.) funkció megfelelően
működhessen.
At „Eco Savings” funkcióhoz kapcsolódó beállítások a „Meter
Customize” (mérőműszer személyre szabása) beállításokban módosí t-
hatók. ( 155. o.)
*: Ha az utántöltött üzemanyag mennyisége túl kicsi, lehetséges, hogy ez a képer-
nyő nem jelenik meg. ( 126. o.)
nA vezetéssegítő rendszerek működésekor
Az olyan vezetéssegítő rendszer ek működésekor, mint a dinamikus
radarvezérlésű tempomat
* (  336, 351. o.) és az LDA rendszer*
( 320. o.), a helyzettől függően, az egyes rendszerekhez tartozó
információk automatikusan megje lennek a többfunkciós informáci-
ós kijelzőn.
A megjelenített információval és a kijelzés tartalmával kapcsol atban te-
kintse meg az egyes rendszerek magyarázó fejezeteit.
*: Felszereltségtől függően
nFontos, gépjárművel kapcsola tos információk esetén
Ha tévesen választja meg a sebességfokozatot, vagy probléma
adódik az egyik gépjármű rendszer ben, egy figyelmeztető üzenet
(vagy kép) jelenik m eg a többfunkciós információs kijelzőn.
Ha figyelmeztető üzenet látható a kijelzőn, kövesse a kijelzőn megjele-
nő utasításokat. ( 602. o.)

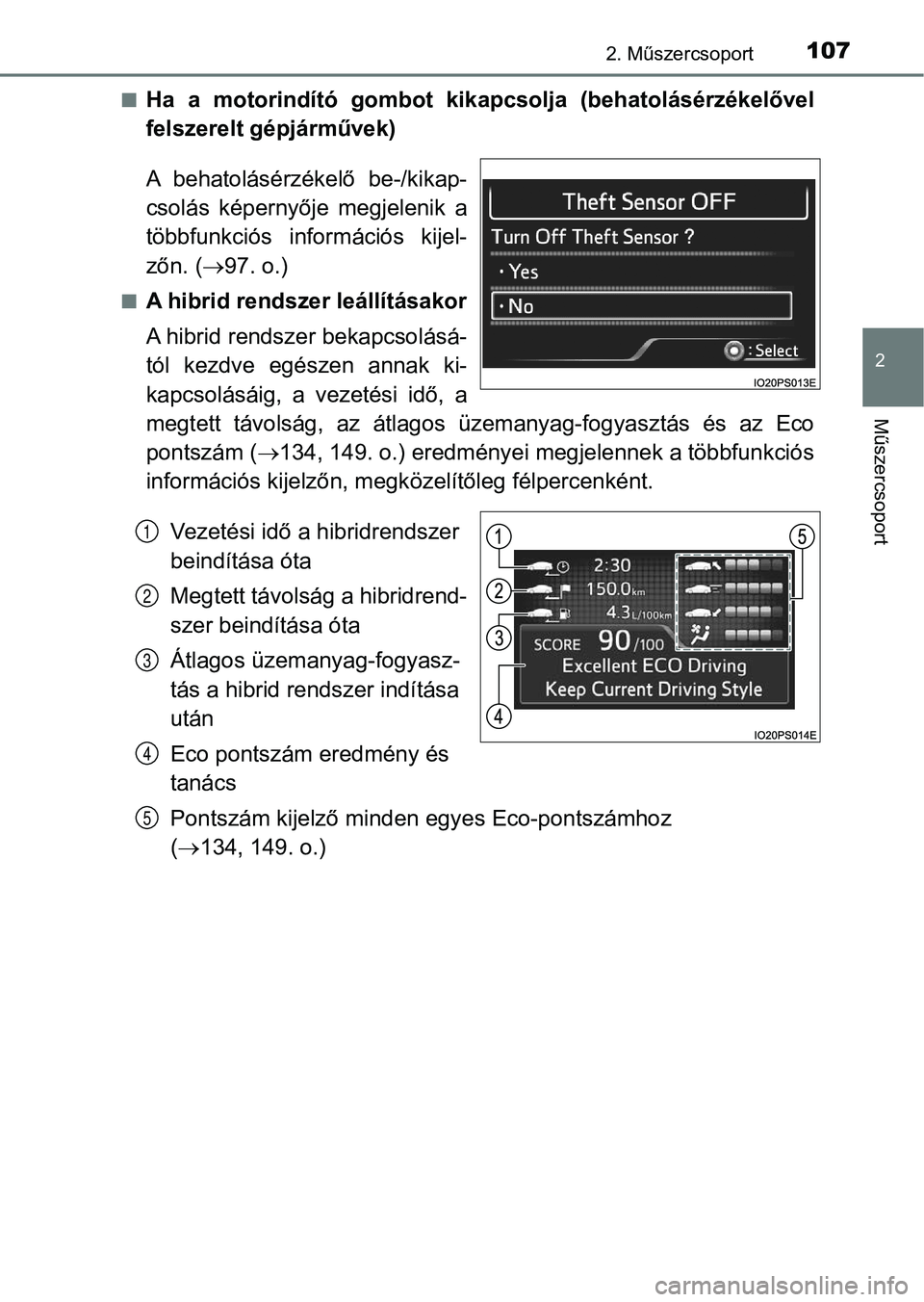

1072. Műszercsoport
2
Műszercsoport
nHa a motorindító gombot kikapcsolja (behatolásérzékelővel
felszerelt gépjárművek)
A behatolásérzékelő be-/kikap-
csolás képernyője megjelenik a
többfunkciós információs kijel-
zőn. (97. o.)
nA hibrid rendszer leállításakor
A hibrid rendszer bekapcsolásá-
tól kezdve egészen annak ki-
kapcsolásáig, a vezetési idő, a
megtett távolság, az átlagos üz emanyag-fogyasztás és az Eco
pontszám ( 134, 149. o.) eredményei megjelennek a többfunkciós
információs kijelzőn, megk özelítőleg félpercenként.
Vezetési idő a hibridrendszer
beindítása óta
Megtett távolság a hibridrend-
szer beindítása óta
Átlagos üzemanyag-fogyasz-
tás a hibrid rendszer indítása
után
Eco pontszám eredmény és
tanács
Pontszám kijelző minden egyes Eco-pontszámhoz
(  134, 149. o.)
1
2
3
4
5

1082. Műszercsoport
Az óra beállításához hajtsa végre a többfunkciós információs kijelző
képernyőjén megje lenő műveleteket (152. o.).
nIdő beállítása
Nyomja meg a mérőműszerek irányító-kapcsolójának vagy
gombját a képernyőn, majd kattintson a
gombra.
Nyomja meg a gom bot a kurzor megjelenítéséhez.
A kurzor helyzetének beállítá-
sához nyomja meg a
vagy a gombot a mérő-
műszerek vezérlőkapcsolóin,
majd nyomja meg a vagy
a gombot a beállítások
megváltoztatásához.
Ha a 12 órás kijelzést választja, a „12H” jelzés jelenik meg, é s ha a 24
órás kijelzést választja, a „24H” jelzés jelenik meg.
A percek beállításakor a számláló automatikusan 00 másodpercről indul.
A beállítás módosítása után nyomja meg a gombot az előző képer -
nyőhöz való visszalépéshez.
n
A percszámláló nullázása
Nyomja meg a mérőműsze-
rek irányító-kapcsolójának vagy gombját a
képernyőn, majd kattintson a
gombra.
Nyomja meg a gombot.
A percszámláló „00”.* jelzésre vált
*: pl. 1:00-tól 1:29-ig  1:00
1:30-tól 1:59-ig  2:00
Óra beállítása
1
2
3
1
2

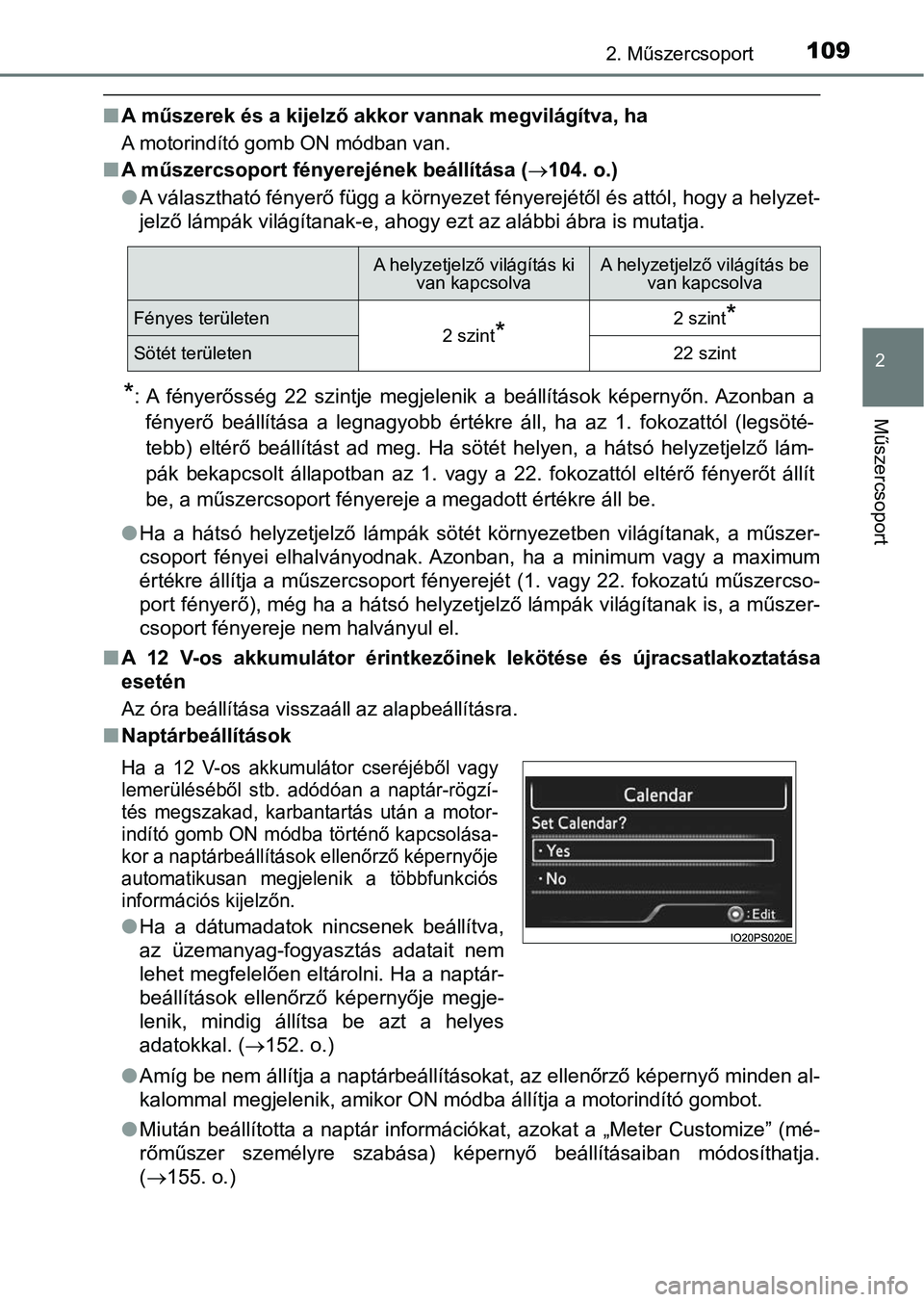

1092. Műszercsoport
2
Műszercsoport
nA műszerek és a kijelző akkor vannak megvilágítva, ha
A motorindító gomb ON módban van.
nA műszercsoport fén yerejének beállítása ( 104. o.)
l A választható fényerő függ a környezet fényerejétől és attól, h ogy a helyzet-
jelző lámpák világítanak-e, ahogy ezt az alábbi ábra is mutatja .
*: A fényerősség 22 szintje megjelenik a beállítások képernyőn. Azonban a
fényerő beállítása a legnagyobb értékre áll, ha az 1. fokozattó l (legsöté-
tebb) eltérő beállítást ad meg. Ha sötét helyen, a hátsó helyze tjelző lám-
pák bekapcsolt állapotban az 1. vagy a 22. fokozattól eltérő fé nyerőt állít
be, a műszercsoport fényereje a megadott értékre áll be.
l Ha a hátsó helyzetjelző lámpák sötét környezetben világítanak, a műszer-
csoport fényei elhalványodnak. Azonban, ha a minimum vagy a max imum
értékre állítja a műszercsoport fényerejét (1. vagy 22. fokozat ú műszercso-
port fényerő), még ha a hátsó helyzetjelző lámpák világítanak i s, a műszer-
csoport fényereje nem halványul el.
n A 12 V-os akkumulátor érintkezői nek lekötése és újracsatlakoztatása
esetén
Az óra beállítása vissz aáll az alapbeállításra.
nNaptárbeállítások
lAmíg be nem állítja a naptárbeállításokat, az ellenőrző képernyő minden al-
kalommal megjelenik, amikor ON módba állítja a motorindító gomb ot.
l Miután beállította a naptár információkat, azokat a „Meter Cust omize” (mé-
rőműszer személyre szabása) képernyő beállításaiban módosíthatj a.
( 155. o.)
A helyzetjelző világítás ki
van kapcsolvaA helyzetjelző világítás be van kapcsolva
Fényes területen2 szint*2 szint*
Sötét területen22 szint
Ha a 12 V-os akkumulátor cseréjéből vagy
lemerüléséből stb. adódóan a naptár-rögzí-
tés megszakad, karbantartás után a motor-
indító gomb ON módba történő kapcsolása-
kor a naptárbeállítások ellenőrző képernyője
automatikusan megjelenik a többfunkciós
információs kijelzőn.
l Ha a dátumadatok nincsenek beállítva,
az üzemanyag-fogyasztás adatait nem
lehet megfelelően eltárolni. Ha a naptár-
beállítások ellenőrző képernyője megje-
lenik, mindig állítsa be azt a helyes
adatokkal. ( 152. o.)

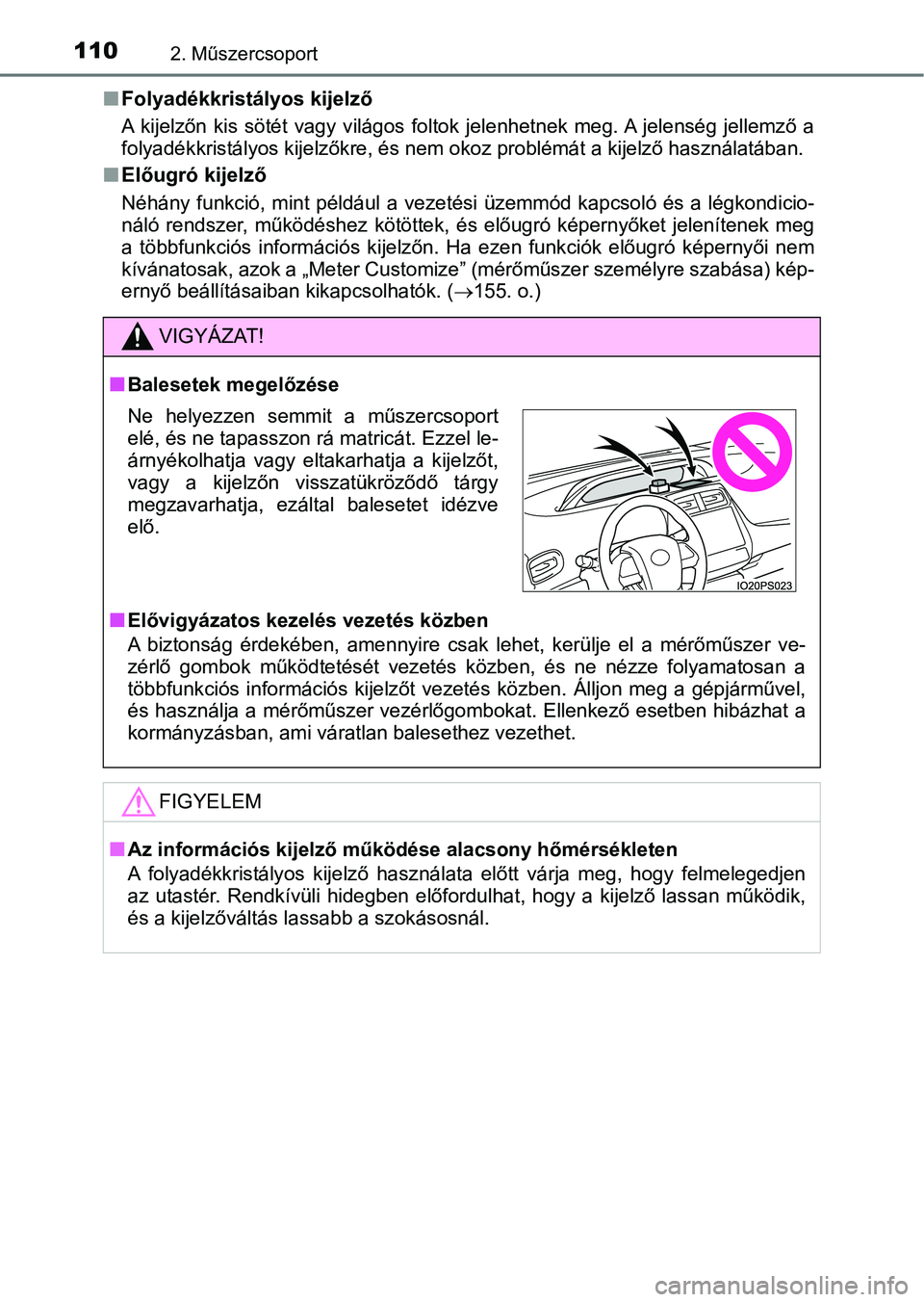

1102. Műszercsoport
nFolyadékkristályos kijelző
A kijelzőn kis sötét vagy világos foltok jelenhetnek meg. A jel enség jellemző a
folyadékkristályos kij elzőkre, és nem okoz problémát a kijelző használatában.
nElőugró kijelző
Néhány funkció, mint például a vez etési üzemmód kapcsoló és a légkondicio-
náló rendszer, működéshez kötötte k, és előugró képernyőket jelenítenek meg
a többfunkciós információs kijelz őn. Ha ezen funkciók előugró képernyői nem
kívánatosak, azok a „Meter Customize” (mérőműszer személyre sza bása) kép-
ernyő beállításaiban kikapcsolhatók. ( 155. o.)
VIGYÁZAT!
nBalesetek megelőzése
nElővigyázatos kezelés vezetés közben
A biztonság érdekében, amennyire csak lehet, kerülje el a mérőműszer ve-
zérlő gombok működtetését vezetés közben, és ne nézze folyamato san a
többfunkciós információs kijelzőt vezetés közben. Álljon meg a gépjárművel,
és használja a mérőműszer vezé rlőgombokat. Ellenkező esetben hi bázhat a
kormányzásban, ami váratlan balesethez vezethet.
FIGYELEM
nAz információs kijelző műkö dése alacsony hőmérsékleten
A folyadékkristályos kijelző haszn álata előtt várja meg, hogy felmelegedjen
az utastér. Rendkívüli hidegben el őfordulhat, hogy a kijelző lassan működik,
és a kijelzőváltás la ssabb a szokásosnál.
Ne helyezzen semmit a műszercsoport
elé, és ne tapasszon rá matricát. Ezzel le-
árnyékolhatja vagy eltakarhatja a kijelzőt,
vagy a kijelzőn visszatükröződő tárgy
megzavarhatja, ezáltal balesetet idézve
elő.
