Page 121 of 708

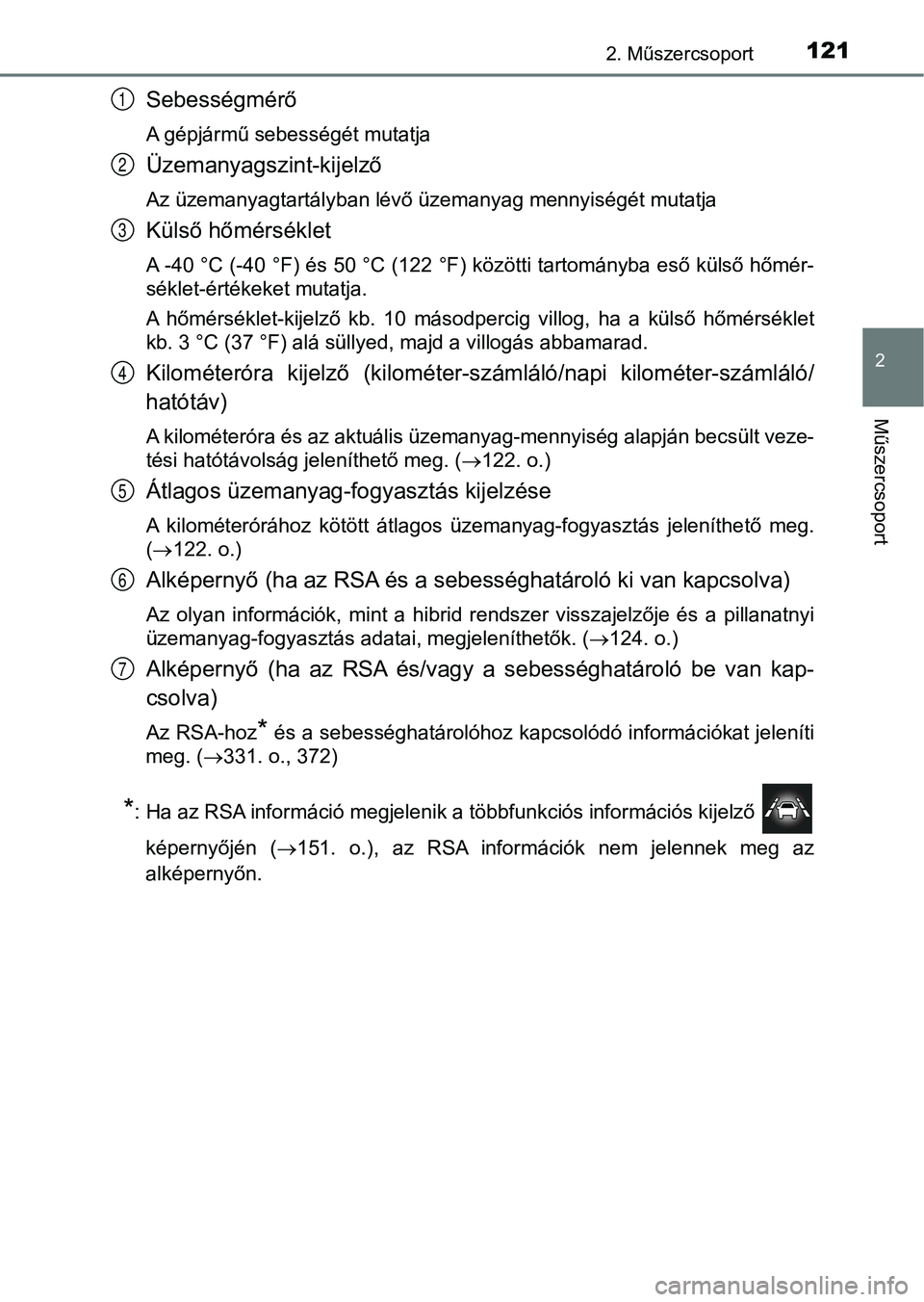

1212. Műszercsoport
2
Műszercsoport
Sebességmérő
A gépjármű sebességét mutatja
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja
Külső hőmérséklet
A -40 °C (-40 °F) és 50 °C (122 °F) közötti tartományba eső külső hőmér-
séklet-értékeket mutatja.
A hőmérséklet-kijelző kb. 10 másodpercig villog, ha a külső hőm érséklet
kb. 3 °C (37 °F) alá süllyed, majd a villogás abbamarad.
Kilométeróra kijelző (kilométer-számláló/napi kilométer-számlál ó/
hatótáv)
A kilométeróra és az aktuális üzemanyag-mennyiség alapján becsü lt veze-
tési hatótávolság jeleníthető meg. ( 122. o.)
Átlagos üzemanyag-fogyasztás kijelzése
A kilométerórához kötött átlagos üzemanyag-fogyasztás jeleníthe tő meg.
( 122. o.)
Alképernyő (ha az RSA és a s ebességhatároló ki van kapcsolva)
Az olyan információk, mint a hibrid rendszer visszajelzője és a pillanatnyi
üzemanyag-fogyasztás adatai, megjeleníthetők. ( 124. o.)
Alképernyő (ha az RSA és/vagy a sebességhatároló be van kap-
csolva)
Az RSA-hoz* és a sebességhatárolóhoz kapcsolódó információkat jeleníti
meg. ( 331. o., 372)
*: Ha az RSA információ megjelenik a többfunkciós információs kij elző
képernyőjén ( 151. o.), az RSA információk nem jelennek meg az
alképernyőn.
1
2
3
4
5
6
7
Page 122 of 708

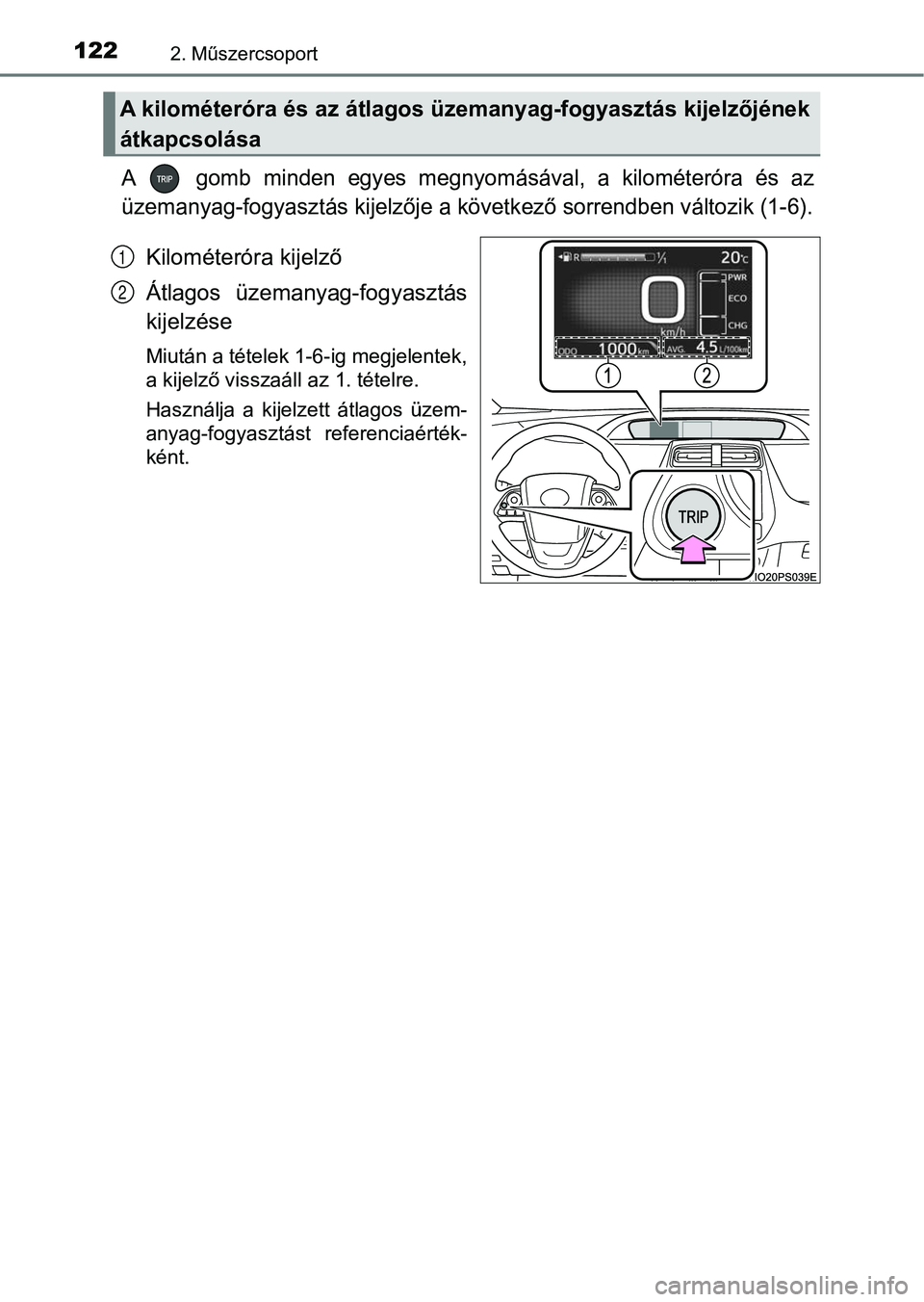

1222. Műszercsoport
A gomb minden egyes megnyomásával, a kilométeróra és az
üzemanyag-fogyasztás kijelzője a következő sorrendben változik (1-6).
Kilométeróra kijelző
Átlagos üzemanyag-fogyasztás
kijelzése
Miután a tételek 1-6-ig megjelentek,
a kijelző visszaáll az 1. tételre.
Használja a kijelzett átlagos üzem-
anyag-fogyasztást referenciaérték-
ként.
A kilométeróra és az átlagos üzemanyag-fogyasztás kijelzőjének
átkapcsolása
1
2
Page 123 of 708

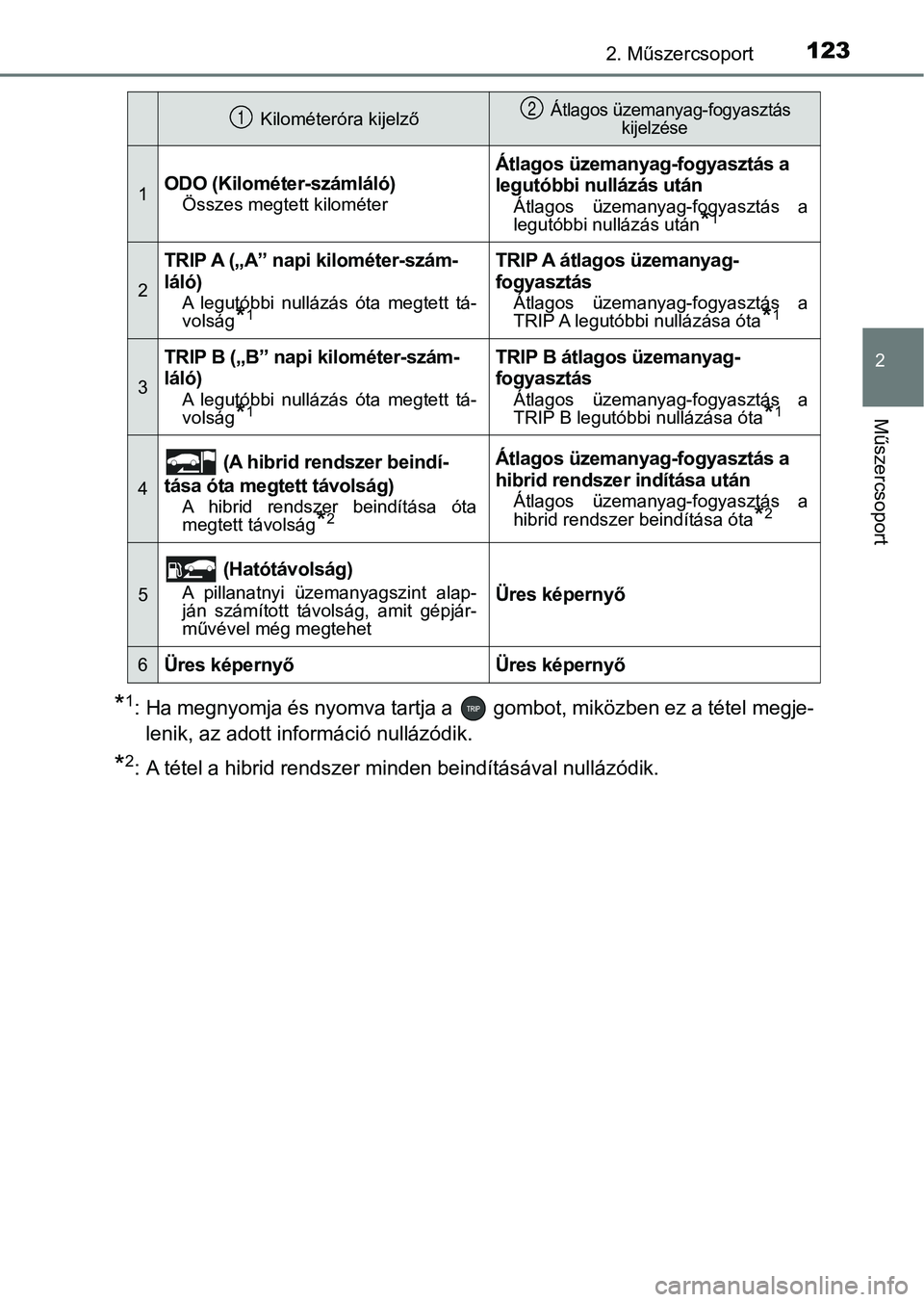

1232. Műszercsoport
2
Műszercsoport
*1: Ha megnyomja és nyomva tartja a gombot, miközben ez a tétel megje-
lenik, az adott információ nullázódik.
*2: A tétel a hibrid rendszer minden beindításával nullázódik.
Kilométeróra kijelző Átlagos üzemanyag-fogyasztás kijelzése
1ODO (Kilométer-számláló)Összes megtett kilométer
Átlagos üzemanyag-fogyasztás a
legutóbbi nullázás után
Átlagos üzemanyag-fogyasztás a
legutóbbi nullázás után*1
2
TRIP A („A” napi kilométer-szám-
láló)
A legutóbbi nullázás óta megtett tá-
volság*1
TRIP A átlagos üzemanyag-
fogyasztás
Átlagos üzemanyag-fogyasztás a
TRIP A legutóbbi nullázása óta*1
3
TRIP B („B” napi kilométer-szám-
láló)
A legutóbbi nullázás óta megtett tá-
volság*1
TRIP B átlagos üzemanyag-
fogyasztás
Átlagos üzemanyag-fogyasztás a
TRIP B legutóbbi nullázása óta*1
4
(A hibrid rendszer beindí-
tása óta megtett távolság)
A hibrid rendszer beindítása óta
megtett távolság*2
Átlagos üzemanyag-fogyasztás a
hibrid rendszer indítása után
Átlagos üzemanyag-fogyasztás a
hibrid rendszer beindítása óta*2
5
(Hatótávolság)
A pillanatnyi üzemanyagszint alap-
ján számított távolság, amit gépjár-
művével még megtehetÜres képernyő
6Üres képernyőÜres képernyő
12
Page 124 of 708

1242. Műszercsoport
A főképernyő egyszerű képernyős és osztott képernyős módba állít-
ható.
Osztott képernyős módban az egyszerű képernyőn megjeleníthető t artal-
mak mellett különféle információkat jeleníthet meg az alképernyőn is.
Kattintson a „Meter Customize” (mérőműszer személyre szabása)
beállítás ( ) képernyőre a töb bfunkciós információs kijel-
ző képernyőjén, majd nyomja meg a gombot. ( 152. o.)
A „Simple/Split Screen” (egyszerű /osztott képernyő) kiválasztásá-
hoz nyomja meg a vagy a gombot a mérőműszerek vezér-
lőkapcsolóin.
Nyomja meg a gombot a beállítá s képernyőjének megjeleníté-
séhez.
A megjelenítési mód kiválasztá-
sához nyomja meg a vagy a
gombot a mérőműszerek
vezérlőkapcsolóin.
Nyomja meg a gombot.
A főképernyőn megjelenő tartal-
mak átkapcsolnak a kiválasztott
megjelenítési módra.
Nyomja meg a gombot az előző képernyőre való visszatéréshez.
RSA (útjelzés asszisztens) és s ebességhatároló nélküli gépjármű-
vek
Ha a főképernyő beállítása osztott kijelző, az alképernyőn megj elení-
tett tartalmak kiválaszthatók.
RSA-val (útjelzés asszisztens) é s sebességhatárolóval felszerelt
gépjárművek
Ha az RSA és/vagy a sebesség határoló ki van kapcsolva, az
alképernyőn megjel enítendő tartalmak kiválaszthatók.
A kijelzőmód átkapcsolása (RSA- val [útjelzés asszisztens] és/
vagy sebességhatárolóval ne m felszerelt gépjárművek)
Az alképernyőn megjelenő tartalmak átkapcsolása
1
2
3
4
5
Page 125 of 708

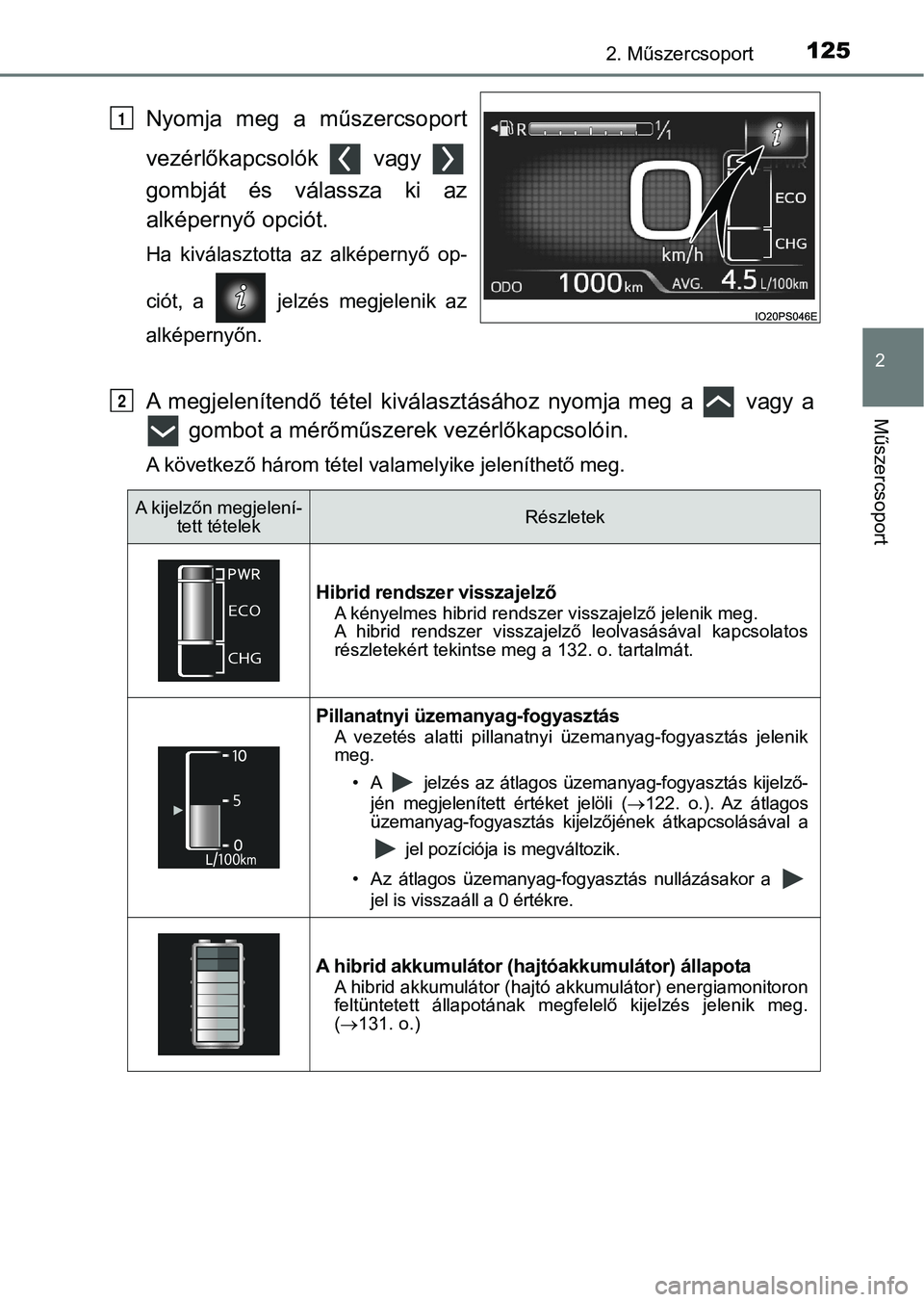

1252. Műszercsoport
2
Műszercsoport
Nyomja meg a műszercsoport
vezérlőkapcsolók vagy
gombját és válassza ki az
alképernyő opciót.
Ha kiválasztotta az alképernyő op-
ciót, a jelzés megjelenik az
alképernyőn.
A megjelenítendő tétel kiválasztásához nyomja meg a vagy a gombot a mérőműszerek vezérlőkapcsolóin.
A következő három tétel valamelyike jeleníthető meg.
A kijelzőn megjelení- tett tételekRészletek
Hibrid rendszer visszajelzőA kényelmes hibrid rendszer visszajelző jelenik meg.
A hibrid rendszer visszajelző leolvasásával kapcsolatos
részletekért tekintse meg a 132. o. tartalmát.
Pillanatnyi üzemanyag-fogyasztásA vezetés alatti pillanatnyi üzemanyag-fogyasztás jelenik
meg.
• A jelzés az átlagos üzemanyag-fogyasztás kijelző-jén megjelenített értéket jelöli ( 122. o.). Az átlagos
üzemanyag-fogyasztás kijelzőjének átkapcsolásával a
jel pozíciója is megváltozik.
• Az átlagos üzemanyag-fogyasztás nullázásakor a jel is visszaáll a 0 értékre.
A hibrid akkumulátor (hajtóakkumulátor) állapotaA hibrid akkumulátor (hajtó akkumulátor) energiamonitoron
feltüntetett állapotának megfelelő kijelzés jelenik meg.
( 131. o.)
1
2
Page 126 of 708

1262. Műszercsoport
nKülsőhőmérséklet-kijelző
lA következő helyzetekben előfordulhat, hogy a kijelzőn nem a he lyes külső
hőmérséklet-érték jelenik meg, vagy a kijelzőváltás a szokásosn ál
hosszabb időt vesz igénybe.
• Álló helyzetben vagy alacsony sebességű haladásnál (20 km/h [1 2 mph] alatt)
• A külső hőmérséklet hirtelen változásakor (garázsba, alagútba való be-, ill. onnan
való kihajtáskor stb.)
l Ha „-” vagy „E” jelenik meg a kijelzőn, lehetséges, hogy a rendszer meghi-
básodott.
Vigye gépjárművét hivatalos Toyota márkakereskedésbe, szervizbe vagy
más, megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
n Hatótávolság
lA távolságot a gépjármű átlagos üzemanyag-fogyasztása alapján s zámítja
ki a rendszer. Ezért a ténylegesen megtehető távolság eltérhet a megjelení-
tett értéktől.
l Ha a tartályba csak kis mennyiségű üzemanyagot tölt, előfordulh at, hogy a
kijelzőn megjelenő adat frissítése nem történik meg.
Tankoláskor kapcsolja ki a motorindító gombot. Ha tankolás idej ére nem
kapcsolja ki a motorindító gombot, előfordulhat, hogy a kijelző frissítésére
nem kerül sor.
n Vezetési üzemmód váltása ( 370. o.)
*: A vezetési üzemmód átváltásakor jelentkező animáció kikapcsolható a
„Meter Customize” (Műszer személyre szabása) beállításokban. ( 155. o.)
Ha átváltja a vezetési üzemmódot, a veze-
tési mód visszajelzője megváltozik és a
többfunkciós információs kijelzőn animá-
ció
* jelenik meg.
A főképernyő, az energiamonitor ( 130.
o.) és a hibrid rendszer (132. o.) vissza-
jelzőjének háttérképe a következőképpen
változik.
Vezetési üzemmódokHáttérszín
Normál üzemmód Zöld
Gyorsító üzemmódPiros
Eco (üzemanyag-takarékos) vezetési
üzemmódKék
Page 127 of 708

127
2
2. Műszercsoport
Műszercsoport
Többfunkciós információs kijelző
A többfunkciós információs kijelző
felső részén található ikonokhoz
tartozó információk az ikonválasz-
tó műszer-vezérlőgombok segítsé-
gével megjeleníthetők.
Az ikonok a műszervezérlő
vagy gombjainak megnyomásá-
val jeleníthetők meg, azonban a
gomb megnyomása után rövid idő elteltével eltűnnek.
A gépjármű funkciókhoz kapcsolódó képernyők, a vonatkozó funkci ók mű-
ködési állapotától függően automatikusan megjelenhetnek.
A gépjárművel kapcsolatos külö nféle információk megjeleníthe-
tők, beleértve az egyes rendszerek működési állapotát és az Eco
vezetéssel kapcsolatos adatokat is, illetve az egyes rendszerek
beállításai a vezető preferenciái nak megfelelően megváltoztat-
hatók a kijelzőn.
A kijelzőn megjelenített tételek
Page 128 of 708

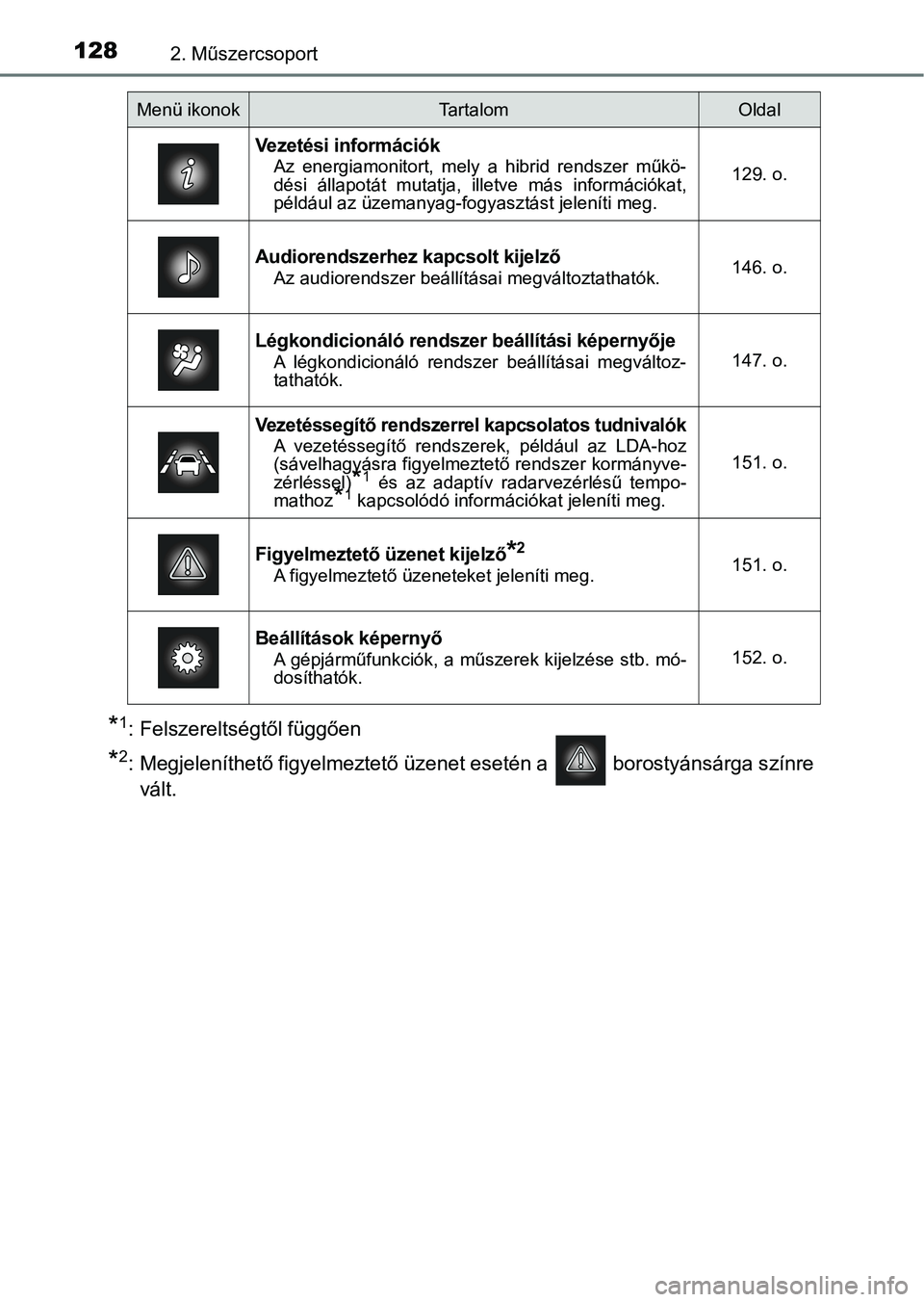

1282. Műszercsoport
*1: Felszereltségtől függően
*2: Megjeleníthető figyelmeztető üzenet esetén a borostyánsárga színre
vált.
Menü ikonokTartalomOldal
Vezetési információkAz energiamonitort, mely a hibrid rendszer műkö-
dési állapotát mutatja, illetve más információkat,
például az üzemanyag-fogyasztást jeleníti meg. 129. o.
Audiorendszerhez kapcsolt kijelzőAz audiorendszer beállításai megváltoztathatók.146. o.
Légkondicionáló rendszer beállítási képernyőjeA légkondicionáló rendszer beállításai megváltoz-
tathatók.147. o.
Vezetéssegítő rendszerrel kapcsolatos tudnivalókA vezetéssegítő rendszerek, például az LDA-hoz
(sávelhagyásra figyelmeztető rendszer kormányve-
zérléssel)
*1 és az adaptív radarvezérlésű tempo-
mathoz*1 kapcsolódó információkat jeleníti meg.
151. o.
Figyelmeztető üzenet kijelző*2
A figyelmeztető üzeneteket jeleníti meg.151. o.
Beállítások képernyőA gépjárműfunkciók, a műszerek kijelzése stb. mó-
dosíthatók.152. o.
Page 129 of 708

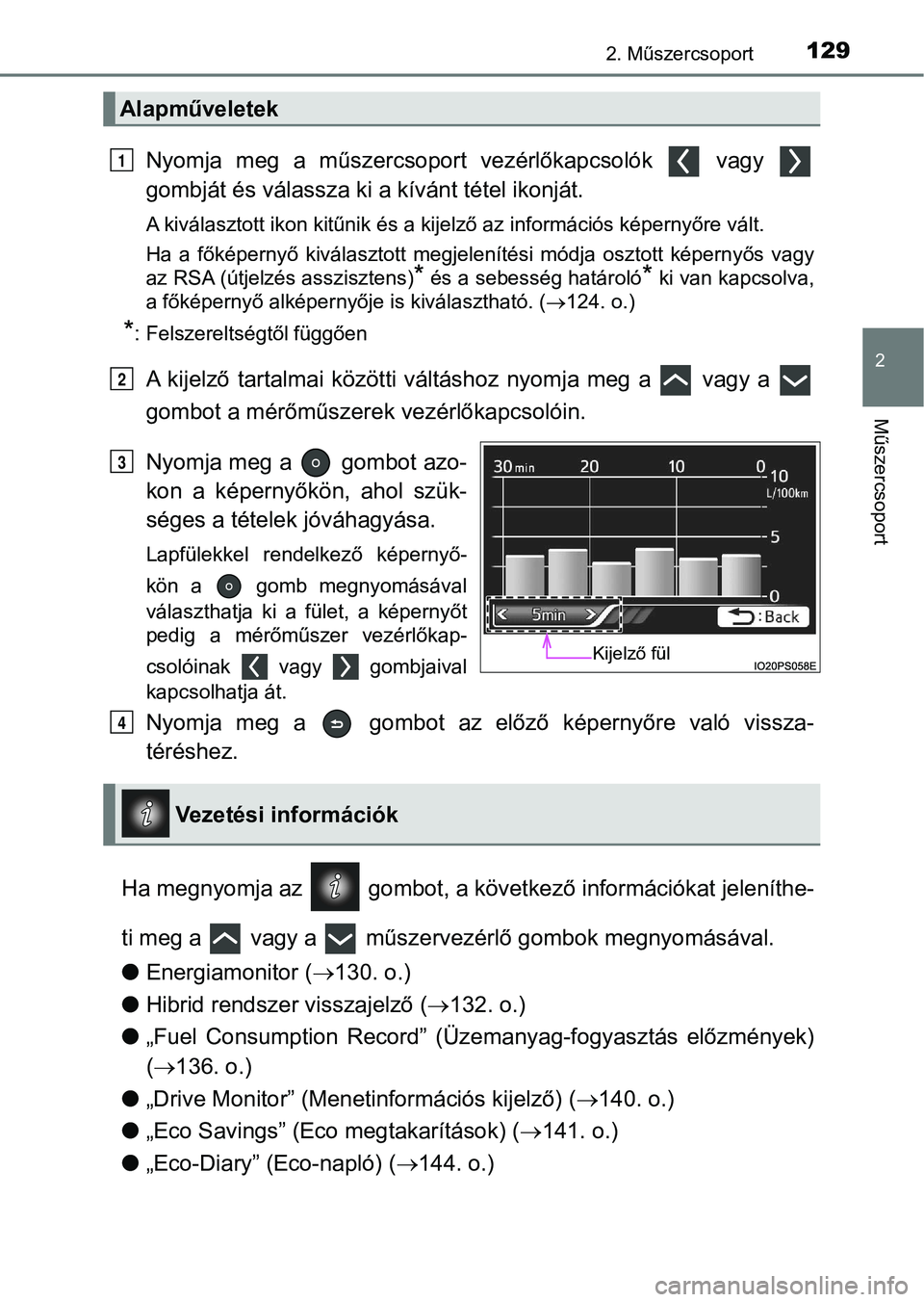

1292. Műszercsoport
2
Műszercsoport
Nyomja meg a műszercsoport vezérlőkapcsolók vagy
gombját és válassza ki a kívánt tétel ikonját.
A kiválasztott ikon kitűnik és a kijelző az információs képernyőre vált.
Ha a főképernyő kiválasztott megjelenítési módja osztott képern yős vagy
az RSA (útjelzés asszisztens)
* és a sebesség határoló* ki van kapcsolva,
a főképernyő alképernyője is kiválasztható. ( 124. o.)
*: Felszereltségtől függően
A kijelző tartalmai közötti váltáshoz nyomja meg a vagy a
gombot a mérőműszere k vezérlőkapcsolóin.
Nyomja meg a gombot azo-
kon a képernyőkön, ahol szük-
séges a tételek jóváhagyása.
Lapfülekkel rendelkező képernyő-
kön a gomb megnyomásával
választhatja ki a fület, a képernyőt
pedig a mérőműszer vezérlőkap-
csolóinak vagy gombjaival
kapcsolhatja át.
Nyomja meg a gombot az előző képernyőre való vissza-
téréshez.
Ha megnyomja az gombot, a követ kező információkat jeleníthe-
ti meg a vagy a műszervezé rlő gombok megnyomásával.
l Energiamonitor ( 130. o.)
l Hibrid rendszer visszajelző ( 132. o.)
l „Fuel Consumption Record” (Üze manyag-fogyasztás előzmények)
( 136. o.)
l „Drive Monitor” (Menetinformációs kijelző) ( 140. o.)
l „Eco Savings” (Eco megtakarítások) ( 141. o.)
l „Eco-Diary” (Eco-napló) ( 144. o.)
Alapműveletek
Vezetési információk
1
2
Kijelző fül
P
Q
Page 130 of 708

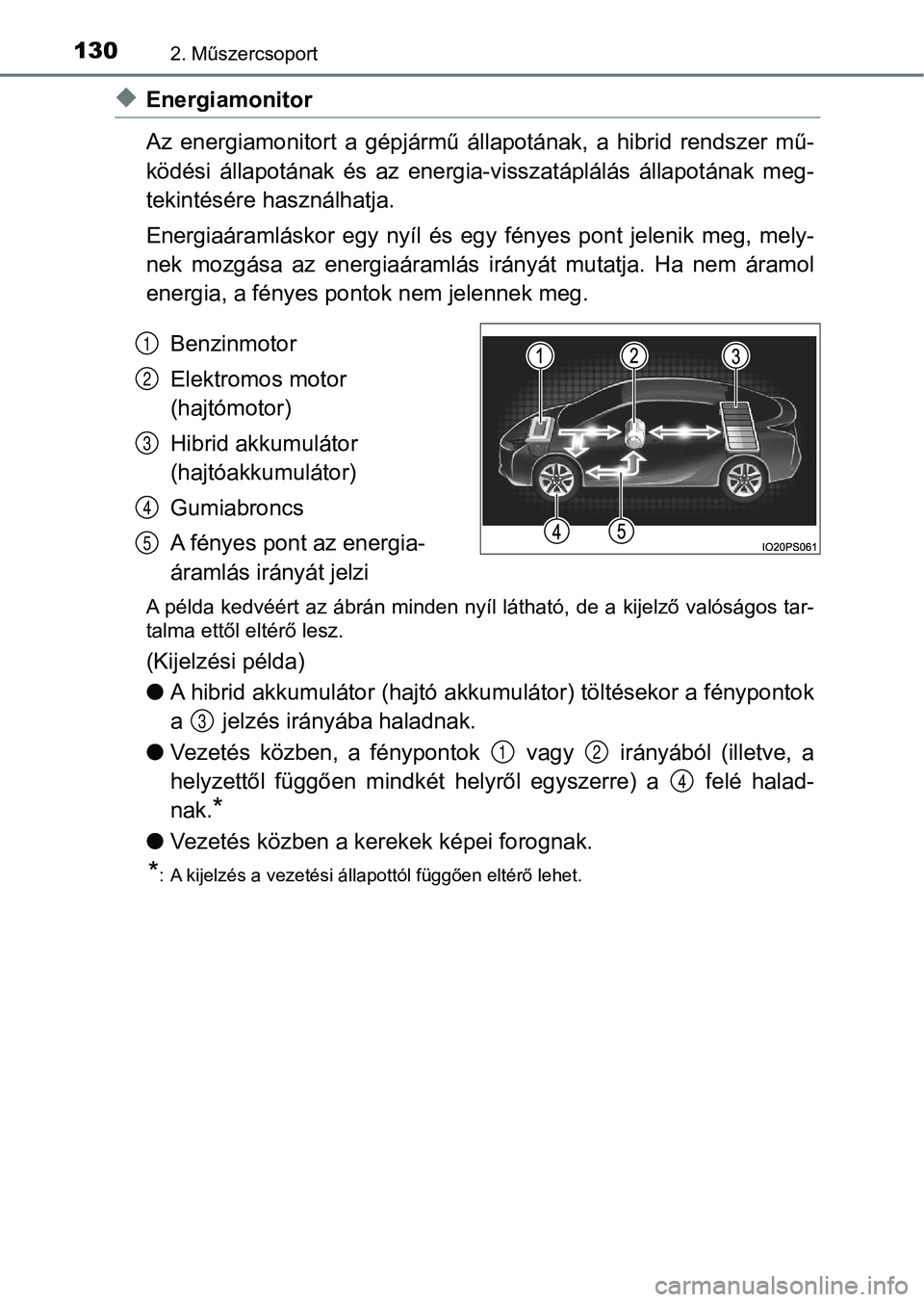

1302. Műszercsoport
uEnergiamonitor
Az energiamonitort a gépjármű állapotának, a hibrid rendszer mű-
ködési állapotának és az energia-visszatáplálás állapotának meg -
tekintésére használhatja.
Energiaáramláskor egy nyíl és e gy fényes pont jelenik meg, mely -
nek mozgása az energiaáramlás irányát mutatja. Ha nem áramol
energia, a fényes pontok nem jelennek meg.
Benzinmotor
Elektromos motor
(hajtómotor)
Hibrid akkumulátor
(hajtóakkumulátor)
Gumiabroncs
A fényes pont az energia-
áramlás irányát jelzi
A példa kedvéért az ábrán minden nyíl látható, de a kijelző val óságos tar-
talma ettől eltérő lesz.
(Kijelzési példa)
l A hibrid akkumulátor (hajtó akku mulátor) töltésekor a fénypontok
a jelzés irányába haladnak.
l Vezetés közben, a fénypontok vagy irányából (illetve, a
helyzettől függően mindkét helyr ől egyszerre) a felé halad-
nak.
*
l Vezetés közben a kerekek képei forognak.
*: A kijelzés a vezetési állapottól függően eltérő lehet.
1
2
3
4
5
3
12
4
