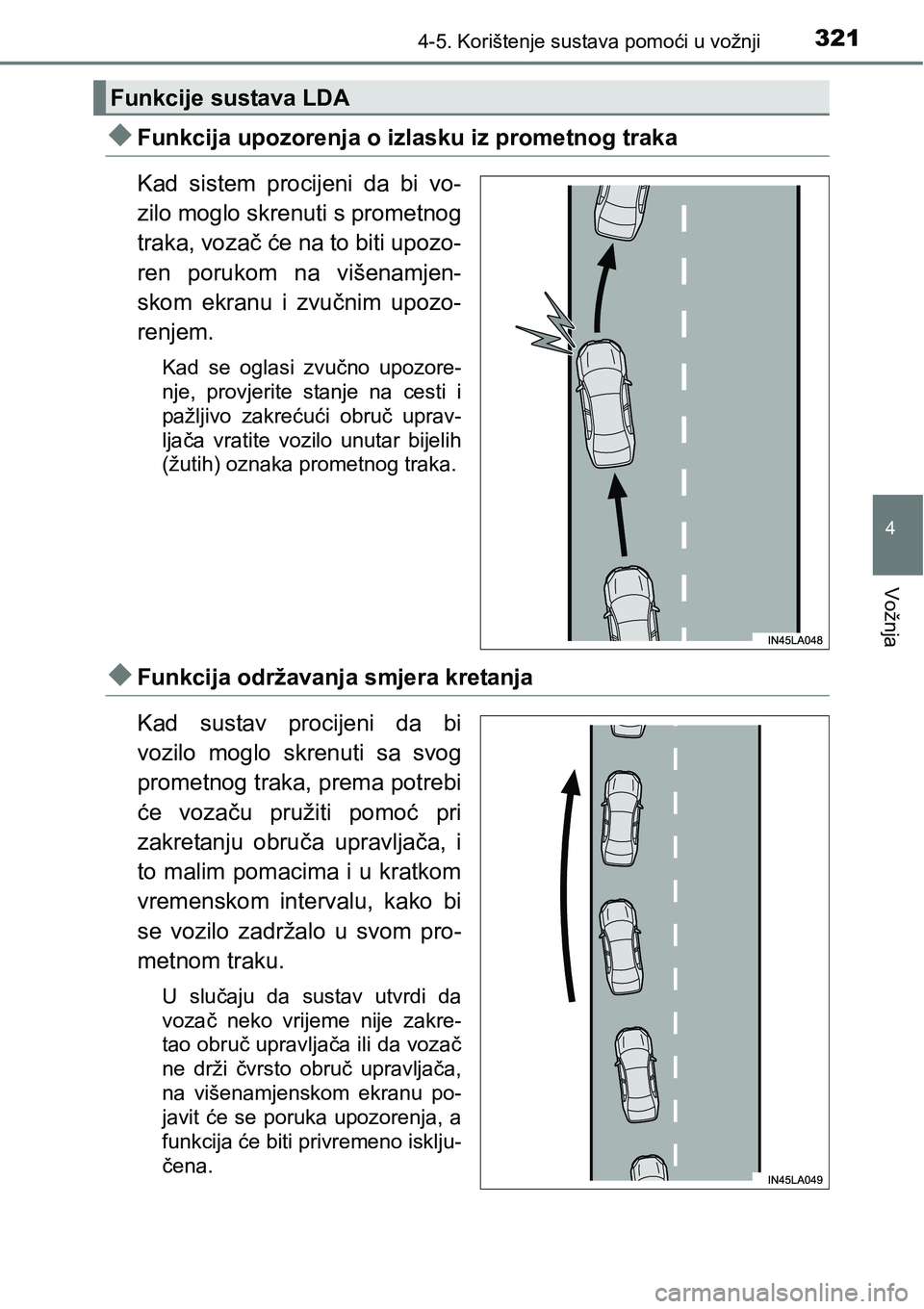

Page 321 of 704

3214-5. Korištenje sustava pomoći u vožnji
4
Vožnja
Funkcija upozorenja o izlasku iz prometnog traka
Kad sistem procijeni da bi vo-
zilo moglo skrenuti s prometnog
traka, vozač će na to biti upozo-
ren porukom na višenamjen-
skom ekranu i zvučnim upozo-
renjem.
Kad se oglasi zvučno upozore-
nje, provjerite stanje na cesti i
pažljivo zakrećući obruč uprav-
ljača vratite vozilo unutar bijelih
(žutih) oznaka prometnog traka.
Funkcija održavanja smjera kretanja
Kad sustav procijeni da bi
vozilo moglo skrenuti sa svog
prometnog traka, prema potrebi
će vozaču pružiti pomoć pri
zakretanju obruča upravljača, i
to malim pomacima i u kratkom
vremenskom intervalu, kako bi
se vozilo zadržalo u svom pro-
metnom traku.
U slučaju da sustav utvrdi da
vozač neko vrijeme nije zakre-
tao obruč upravljača ili da vozač
ne drži čvrsto obruč upravljača,
na višenamjenskom ekranu po-
javit će se poruka upozorenja, a
funkcija će biti privremeno isklju-
čena.
Funkcije sustava LDA

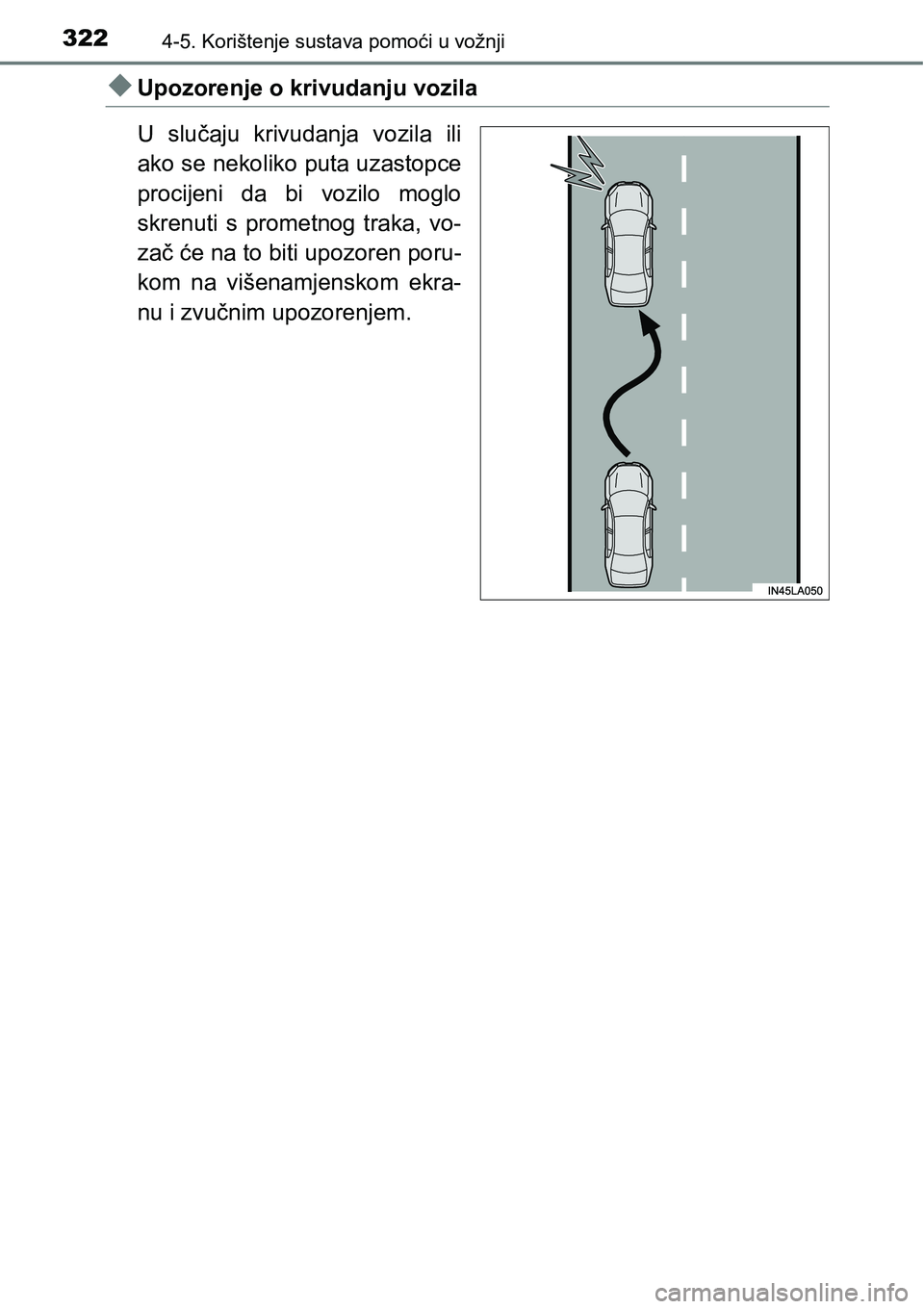

Page 322 of 704

3224-5. Korištenje sustava pomoći u vožnji
Upozorenje o krivudanju vozila
U slučaju krivudanja vozila ili
ako se nekoliko puta uzastopce
procijeni da bi vozilo moglo
skrenuti s prometnog traka, vo-
zač će na to biti upozoren poru-
kom na višenamjenskom ekra-
nu i zvučnim upozorenjem.

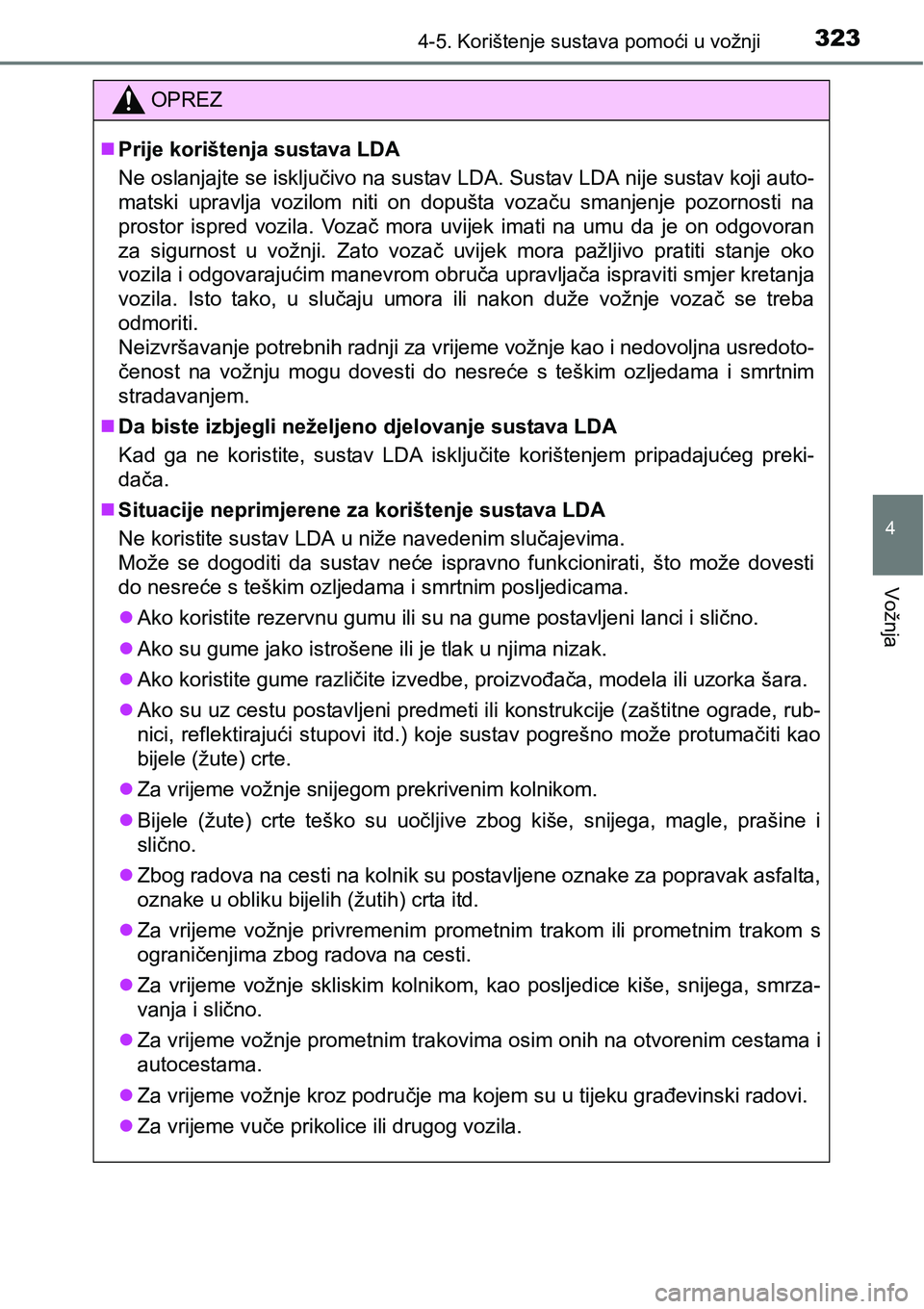

Page 323 of 704

3234-5. Korištenje sustava pomoći u vožnji
4
Vožnja
OPREZ
Prije korištenja sustava LDA
Ne oslanjajte se isključivo na sustav LDA. Sustav LDA nije sustav koji auto-
matski upravlja vozilom niti on dopušta vozaču smanjenje pozornosti na
prostor ispred vozila. Vozač mora uvijek imati na umu da je on odgovoran
za sigurnost u vožnji. Zato vozač uvijek mora pažljivo pratiti stanje oko
vozila i odgovarajućim manevrom obruča upravljača ispraviti smjer kretanja
vozila. Isto tako, u slučaju umora ili nakon duže vožnje vozač se treba
odmoriti.
Neizvršavanje potrebnih radnji za vrijeme vožnje kao i nedovoljna usredoto-
čenost na vožnju mogu dovesti do nesreće s teškim ozljedama i smrtnim
stradavanjem.
Da biste izbjegli neželjeno djelovanje sustava LDA
Kad ga ne koristite, sustav LDA isključite korištenjem pripadajućeg preki-
dača.
Situacije neprimjerene za korištenje sustava LDA
Ne koristite sustav LDA u niže navedenim slučajevima.
Može se dogoditi da sustav neće ispravno funkcionirati, što može dovesti
do nesreće s teškim ozljedama i smrtnim posljedicama.
Ako koristite rezervnu gumu ili su na gume postavljeni lanci i slično.
Ako su gume jako istrošene ili je tlak u njima nizak.
Ako koristite gume različite izvedbe, proizvođača, modela ili uzorka šara.
Ako su uz cestu postavljeni predmeti ili konstrukcije (zaštitne ograde, rub-
nici, reflektirajući stupovi itd.) koje sustav pogrešno može protumačiti kao
bijele (žute) crte.
Za vrijeme vožnje snijegom prekrivenim kolnikom.
Bijele (žute) crte teško su uočljive zbog kiše, snijega, magle, prašine i
slično.
Zbog radova na cesti na kolnik su postavljene oznake za popravak asfalta,
oznake u obliku bijelih (žutih) crta itd.
Za vrijeme vožnje privremenim prometnim trakom ili prometnim trakom s
ograničenjima zbog radova na cesti.
Za vrijeme vožnje skliskim kolnikom, kao posljedice kiše, snijega, smrza-
vanja i slično.
Za vrijeme vožnje prometnim trakovima osim onih na otvorenim cestama i
autocestama.
Za vrijeme vožnje kroz područje ma kojem su u tijeku građevinski radovi.
Za vrijeme vuče prikolice ili drugog vozila.

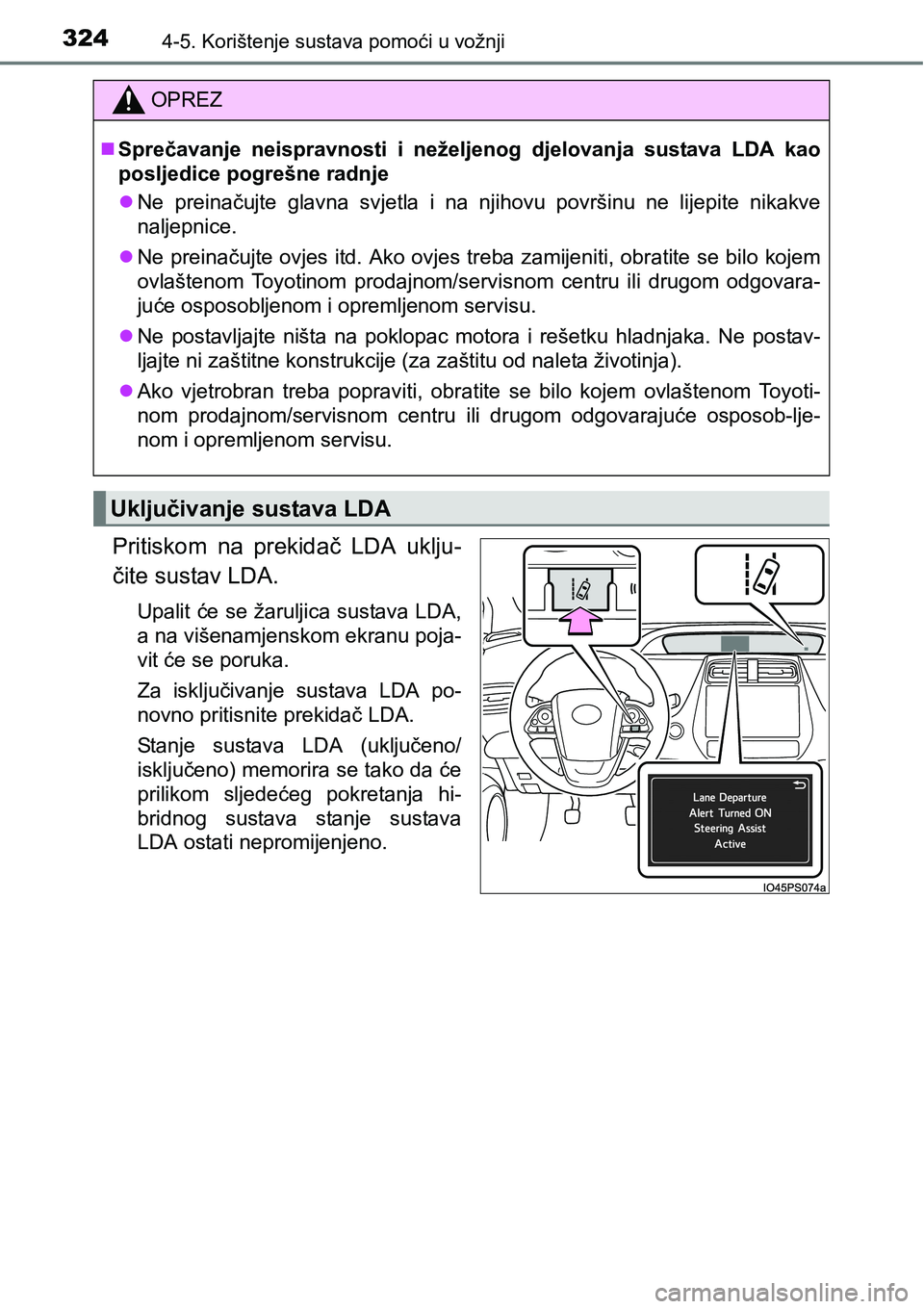

Page 324 of 704

3244-5. Korištenje sustava pomoći u vožnji
Pritiskom na prekidač LDA uklju-
čite sustav LDA.
Upalit će se žaruljica sustava LDA,
a na višenamjenskom ekranu poja-
vit će se poruka.
Za isključivanje sustava LDA po-
novno pritisnite prekidač LDA.
Stanje sustava LDA (uključeno/
isključeno) memorira se tako da će
prilikom sljedećeg pokretanja hi-
bridnog sustava stanje sustava
LDA ostati nepromijenjeno.
OPREZ
Sprečavanje neispravnosti i neželjenog djelovanja sustava LDA kao
posljedice pogrešne radnje
Ne preinačujte glavna svjetla i na njihovu površinu ne lijepite nikakve
naljepnice.
Ne preinačujte ovjes itd. Ako ovjes treba zamijeniti, obratite se bilo kojem
ovlaštenom Toyotinom prodajnom/servisnom centru ili drugom odgovara-
juće osposobljenom i opremljenom servisu.
Ne postavljajte ništa na poklopac motora i rešetku hladnjaka. Ne postav-
ljajte ni zaštitne konstrukcije (za zaštitu od naleta životinja).
Ako vjetrobran treba popraviti, obratite se bilo kojem ovlaštenom Toyoti-
nom prodajnom/servisnom centru ili drugom odgovarajuće osposob-lje-
nom i opremljenom servisu.
Uključivanje sustava LDA

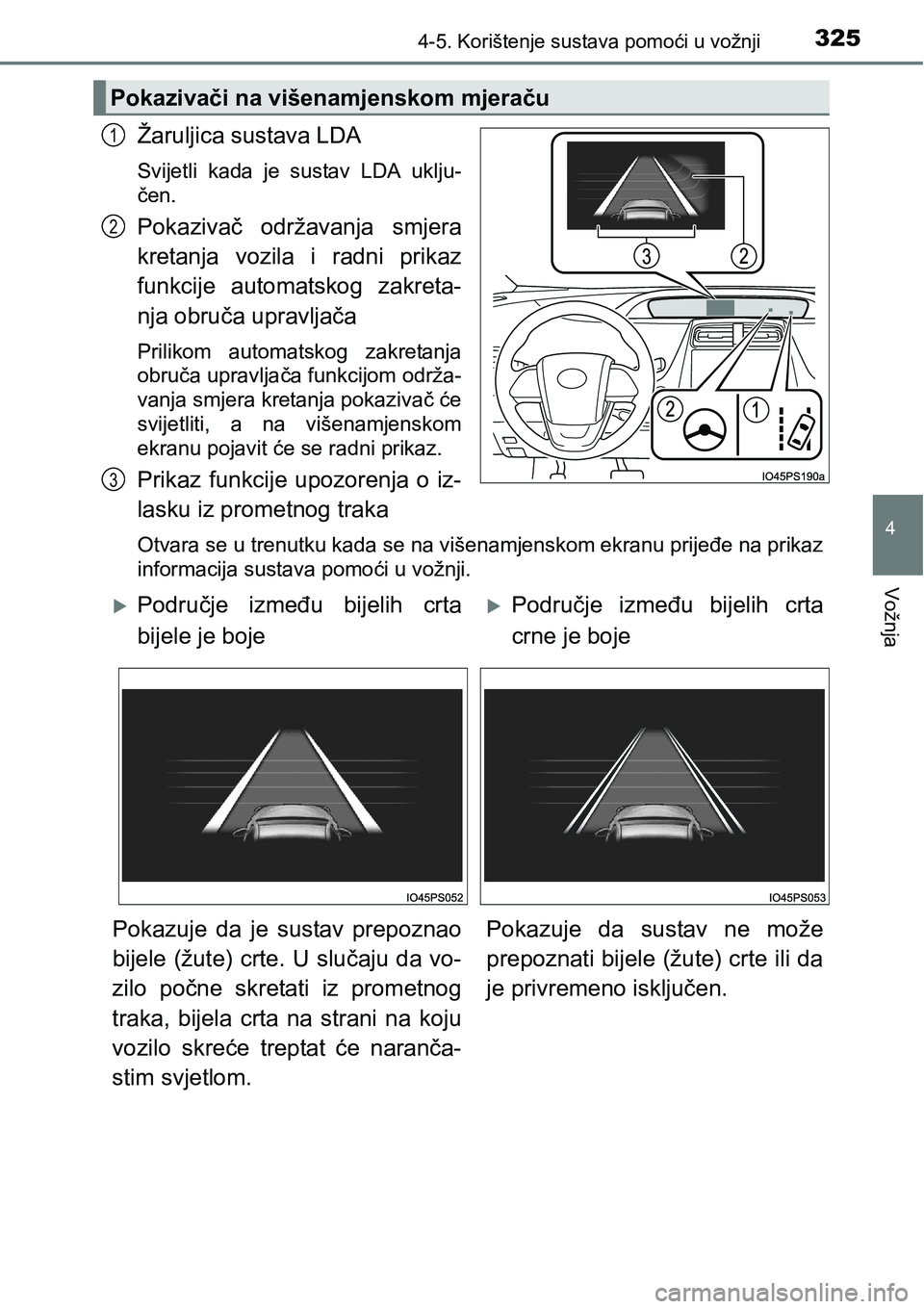

Page 325 of 704

3254-5. Korištenje sustava pomoći u vožnji
4
Vožnja
Žaruljica sustava LDA
Svijetli kada je sustav LDA uklju-
čen.
Pokazivač održavanja smjera
kretanja vozila i radni prikaz
funkcije automatskog zakreta-
nja obruča upravljača
Prilikom automatskog zakretanja
obruča upravljača funkcijom održa-
vanja smjera kretanja pokazivač će
svijetliti, a na višenamjenskom
ekranu pojavit će se radni prikaz.
Prikaz funkcije upozorenja o iz-
lasku iz prometnog traka
Otvara se u trenutku kada se na višenamjenskom ekranu prijeđe na prikaz
informacija sustava pomoći u vožnji.
Pokazivači na višenamjenskom mjeraču
1
2
3
Područje između bijelih crta
bijele je bojePodručje između bijelih crta
crne je boje
Pokazuje da je sustav prepoznao
bijele (žute) crte. U slučaju da vo-
zilo počne skretati iz prometnog
traka, bijela crta na strani na koju
vozilo skreće treptat će naranča-
stim svjetlom.Pokazuje da sustav ne može
prepoznati bijele (žute) crte ili da
je privremeno isključen.

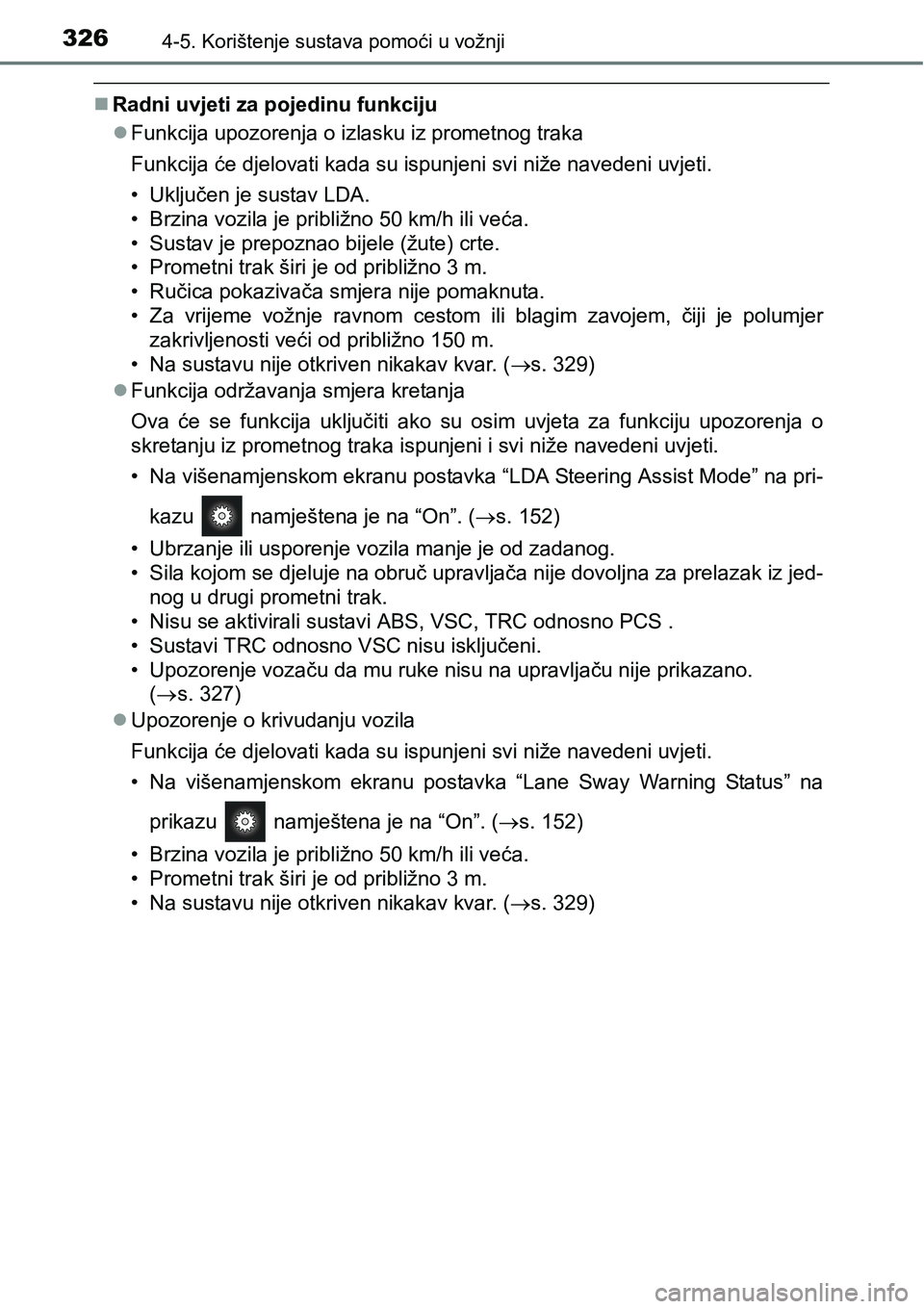

Page 326 of 704

3264-5. Korištenje sustava pomoći u vožnji
Radni uvjeti za pojedinu funkciju
Funkcija upozorenja o izlasku iz prometnog traka
Funkcija će djelovati kada su ispunjeni svi niže navedeni uvjeti.
• Uključen je sustav LDA.
• Brzina vozila je približno 50 km/h ili veća.
• Sustav je prepoznao bijele (žute) crte.
• Prometni trak širi je od približno 3 m.
•Ručica pokazivača smjera nije pomaknuta.
• Za vrijeme vožnje ravnom cestom ili blagim zavojem, čiji je polumjer
zakrivljenosti veći od približno 150 m.
• Na sustavu nije otkriven nikakav kvar. (s. 329)
Funkcija održavanja smjera kretanja
Ova će se funkcija uključiti ako su osim uvjeta za funkciju upozorenja o
skretanju iz prometnog traka ispunjeni i svi niže navedeni uvjeti.
• Na višenamjenskom ekranu postavka “LDA Steering Assist Mode” na pri-
kazu namještena je na “On”. (s. 152)
• Ubrzanje ili usporenje vozila manje je od zadanog.
• Sila kojom se djeluje na obruč upravljača nije dovoljna za prelazak iz jed-
nog u drugi prometni trak.
• Nisu se aktivirali sustavi ABS, VSC, TRC odnosno PCS .
• Sustavi TRC odnosno VSC nisu isključeni.
• Upozorenje vozaču da mu ruke nisu na upravljaču nije prikazano.
(s. 327)
Upozorenje o krivudanju vozila
Funkcija će djelovati kada su ispunjeni svi niže navedeni uvjeti.
• Na višenamjenskom ekranu postavka “Lane Sway Warning Status” na
prikazu namještena je na “On”. (s. 152)
• Brzina vozila je približno 50 km/h ili veća.
• Prometni trak širi je od približno 3 m.
• Na sustavu nije otkriven nikakav kvar. (s. 329)

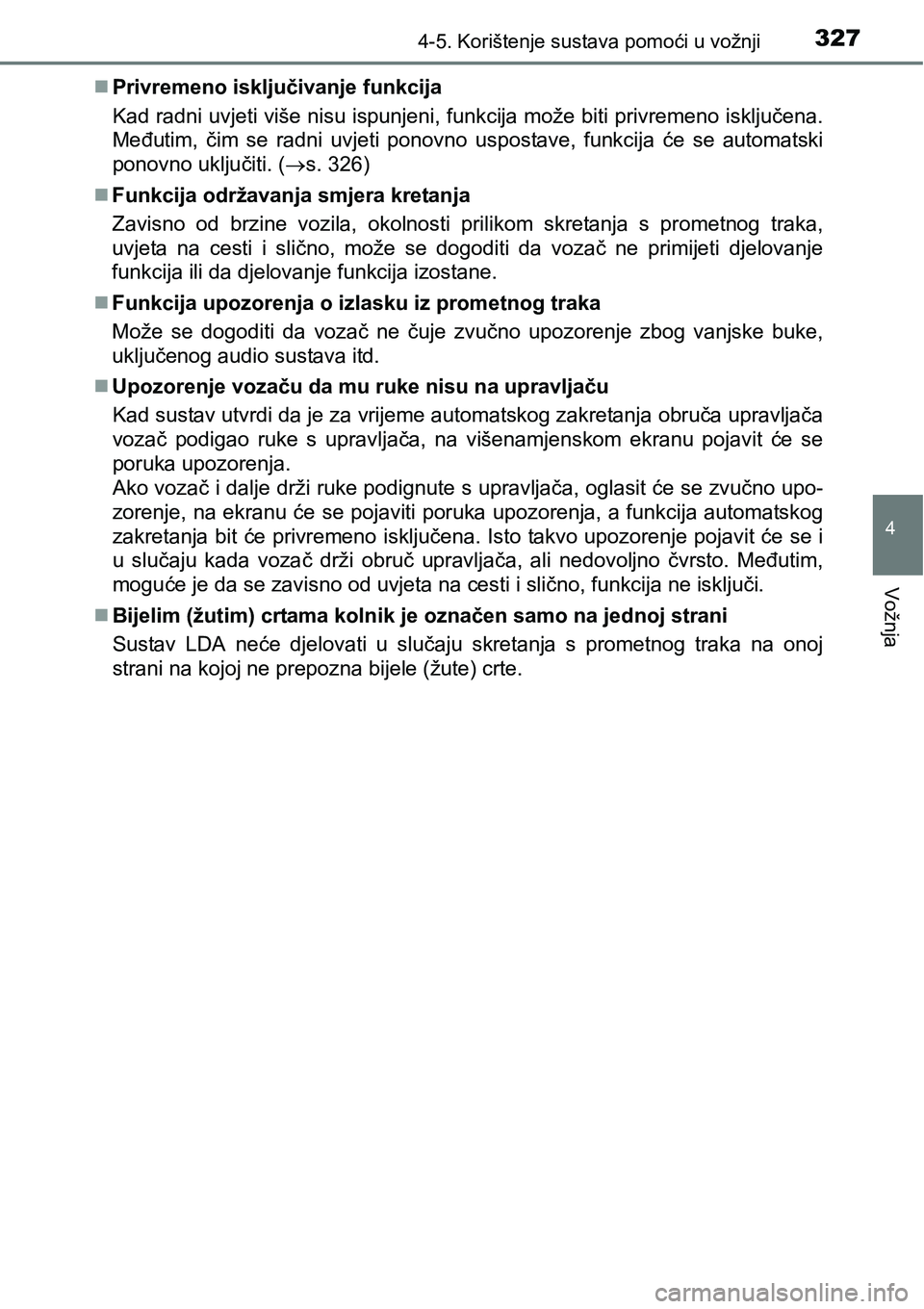

Page 327 of 704

3274-5. Korištenje sustava pomoći u vožnji
4
Vožnja
Privremeno isključivanje funkcija
Kad radni uvjeti više nisu ispunjeni, funkcija može biti privremeno isključena.
Međutim, čim se radni uvjeti ponovno uspostave, funkcija će se automatski
ponovno uključiti. (s. 326)
Funkcija održavanja smjera kretanja
Zavisno od brzine vozila, okolnosti prilikom skretanja s prometnog traka,
uvjeta na cesti i slično, može se dogoditi da vozač ne primijeti djelovanje
funkcija ili da djelovanje funkcija izostane.
Funkcija upozorenja o izlasku iz prometnog traka
Može se dogoditi da vozač ne čuje zvučno upozorenje zbog vanjske buke,
uključenog audio sustava itd.
Upozorenje vozaču da mu ruke nisu na upravljaču
Kad sustav utvrdi da je za vrijeme automatskog zakretanja obruča upravljača
vozač podigao ruke s upravljača, na višenamjenskom ekranu pojavit će se
poruka upozorenja.
Ako vozač i dalje drži ruke podignute s upravljača, oglasit će se zvučno upo-
zorenje, na ekranu će se pojaviti poruka upozorenja, a funkcija automatskog
zakretanja bit će privremeno isključena. Isto takvo upozorenje pojavit će se i
u slučaju kada vozač drži obruč upravljača, ali nedovoljno čvrsto. Međutim,
moguće je da se zavisno od uvjeta na cesti i slično, funkcija ne isključi.
Bijelim (žutim) crtama kolnik je ozna
čen samo na jednoj strani
Sustav LDA neće djelovati u slučaju skretanja s prometnog traka na onoj
strani na kojoj ne prepozna bijele (žute) crte.

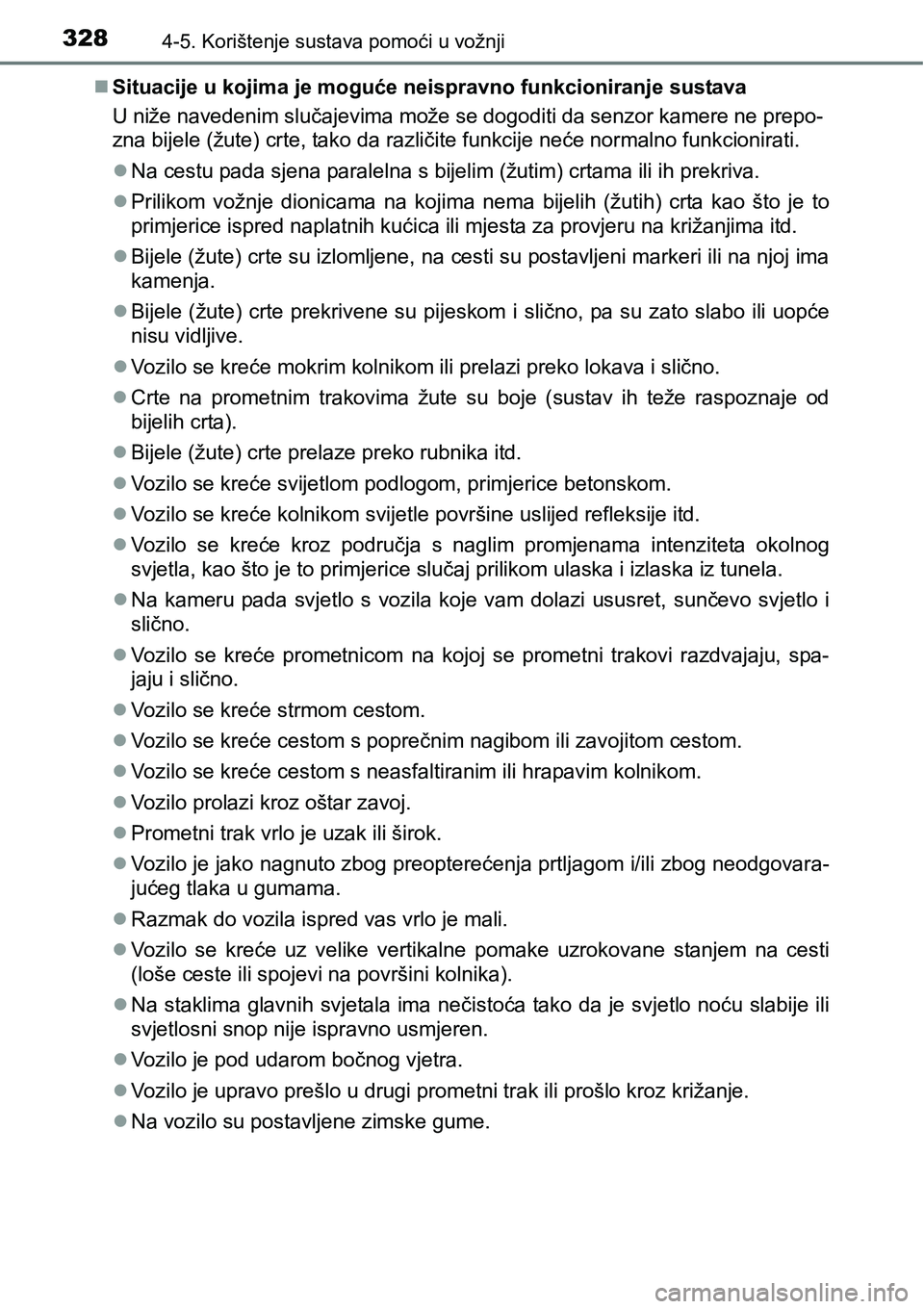

Page 328 of 704

3284-5. Korištenje sustava pomoći u vožnji
Situacije u kojima je moguće neispravno funkcioniranje sustava
U niže navedenim slučajevima može se dogoditi da senzor kamere ne prepo-
zna bijele (žute) crte, tako da različite funkcije neće normalno funkcionirati.
Na cestu pada sjena paralelna s bijelim (žutim) crtama ili ih prekriva.
Prilikom vožnje dionicama na kojima nema bijelih (žutih) crta kao što je to
primjerice ispred naplatnih kućica ili mjesta za provjeru na križanjima itd.
Bijele (žute) crte su izlomljene, na cesti su postavljeni markeri ili na njoj ima
kamenja.
Bijele (žute) crte prekrivene su pijeskom i slično, pa su zato slabo ili uopće
nisu vidljive.
Vozilo se kreće mokrim kolnikom ili prelazi preko lokava i slično.
Crte na prometnim trakovima žute su boje (sustav ih teže raspoznaje od
bijelih crta).
Bijele (žute) crte prelaze preko rubnika itd.
Vozilo se kreće svijetlom podlogom, primjerice betonskom.
Vozilo se kreće kolnikom svijetle površine uslijed refleksije itd.
Vozilo se kreće kroz područja s naglim promjenama intenziteta okolnog
svjetla, kao što je to primjerice slučaj prilikom ulaska i izlaska iz tunela.
Na kameru pada svjetlo s vozila koje vam dolazi ususret, sunčevo svjetlo i
slično.
Vozilo se kreće prometnicom na kojoj se prometni trakovi razdvajaju, spa-
jaju i slično.
Vozilo se kreće strmom cestom.
Vozilo se kreće cestom s poprečnim nagibom ili zavojitom cestom.
Vozilo se kreće cestom s neasfaltiranim ili hrapavim kolnikom.
Vozilo prolazi kroz oštar zavoj.
Prometni trak vrlo je uzak ili širok.
Vozilo je jako nagnuto zbog preopterećenja prtljagom i/ili zbog neodgovara-
jućeg tlaka u gumama.
Razmak do vozila ispred vas vrlo je mali.
Vozilo se kreć
e uz velike vertikalne pomake uzrokovane stanjem na cesti
(loše ceste ili spojevi na površini kolnika).
Na staklima glavnih svjetala ima nečistoća tako da je svjetlo noću slabije ili
svjetlosni snop nije ispravno usmjeren.
Vozilo je pod udarom bočnog vjetra.
Vozilo je upravo prešlo u drugi prometni trak ili prošlo kroz križanje.
Na vozilo su postavljene zimske gume.

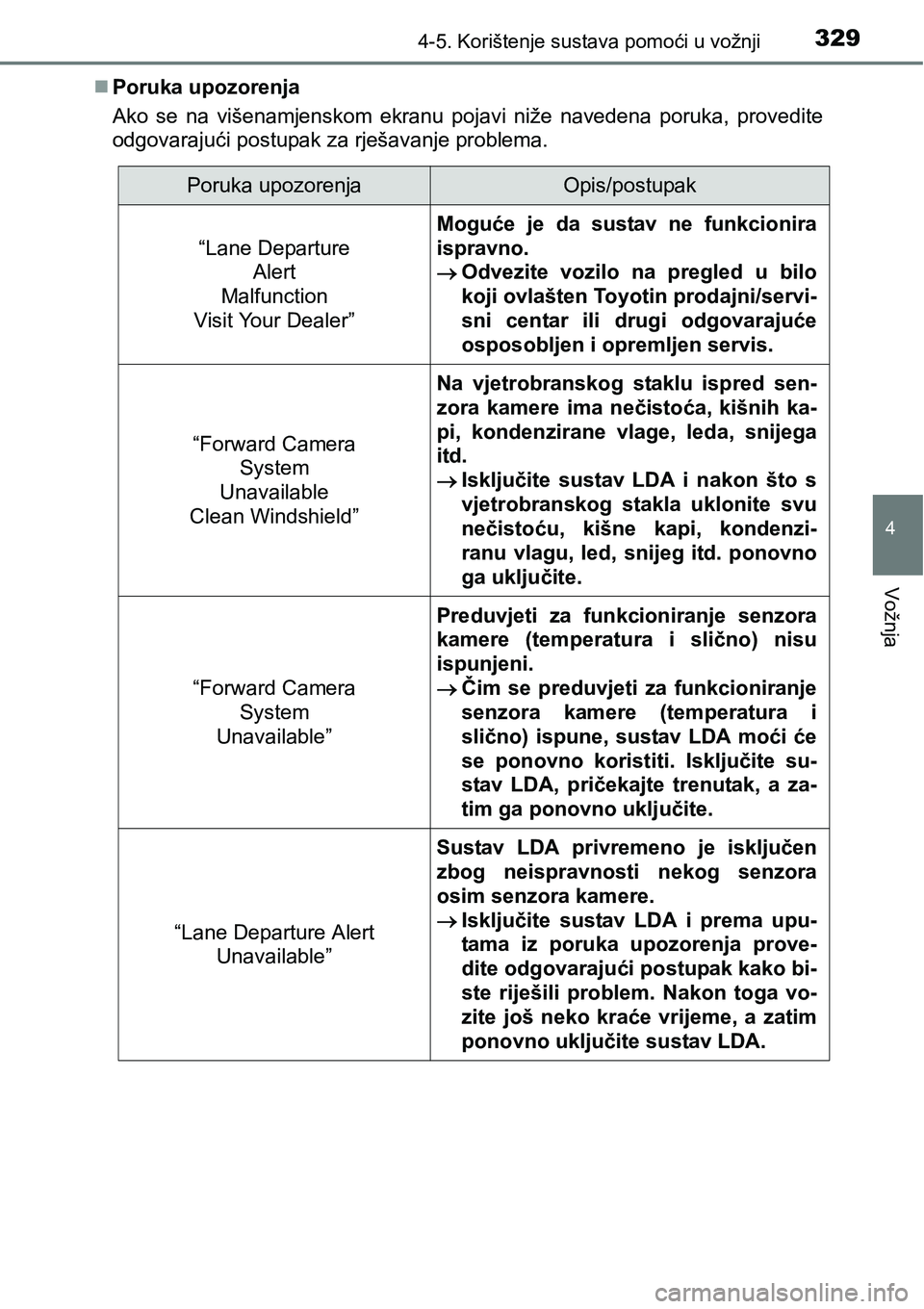

Page 329 of 704

3294-5. Korištenje sustava pomoći u vožnji
4
Vožnja
Poruka upozorenja
Ako se na višenamjenskom ekranu pojavi niže navedena poruka, provedite
odgovarajući postupak za rješavanje problema.
Poruka upozorenjaOpis/postupak
“Lane Departure
Alert
Malfunction
Visit Your Dealer”
Moguće je da sustav ne funkcionira
ispravno.
Odvezite vozilo na pregled u bilo
koji ovlašten Toyotin prodajni/servi-
sni centar ili drugi odgovarajuće
osposobljen i opremljen servis.
“Forward Camera
System
Unavailable
Clean Windshield”
Na vjetrobranskog staklu ispred sen-
zora kamere ima nečistoća, kišnih ka-
pi, kondenzirane vlage, leda, snijega
itd.
Isključite sustav LDA i nakon što s
vjetrobranskog stakla uklonite svu
nečistoću, kišne kapi, kondenzi-
ranu vlagu, led, snijeg itd. ponovno
ga uključite.
“Forward Camera
System
Unavailable”
Preduvjeti za funkcioniranje senzora
kamere (temperatura i slično) nisu
ispunjeni.
Čim se preduvjeti za funkcioniranje
senzora kamere (temperatura i
slično) ispune, sustav LDA moći će
se ponovno koristiti. Isključite su-
stav LDA, pričekajte trenutak, a za-
tim ga ponovno uključite.
“Lane Departure Alert
Unavailable”
Sustav LDA privremeno je isključen
zbog neispravnosti nekog senzora
osim senzora kamere.
Isključite sustav LDA i prema upu-
tama iz poruka upozorenja prove-
dite odgovarajući postupak kako bi-
ste riješili problem. Nakon toga vo-
zite još neko kraće vrijeme, a zatim
ponovno uključite sustav LDA.
Page 330 of 704

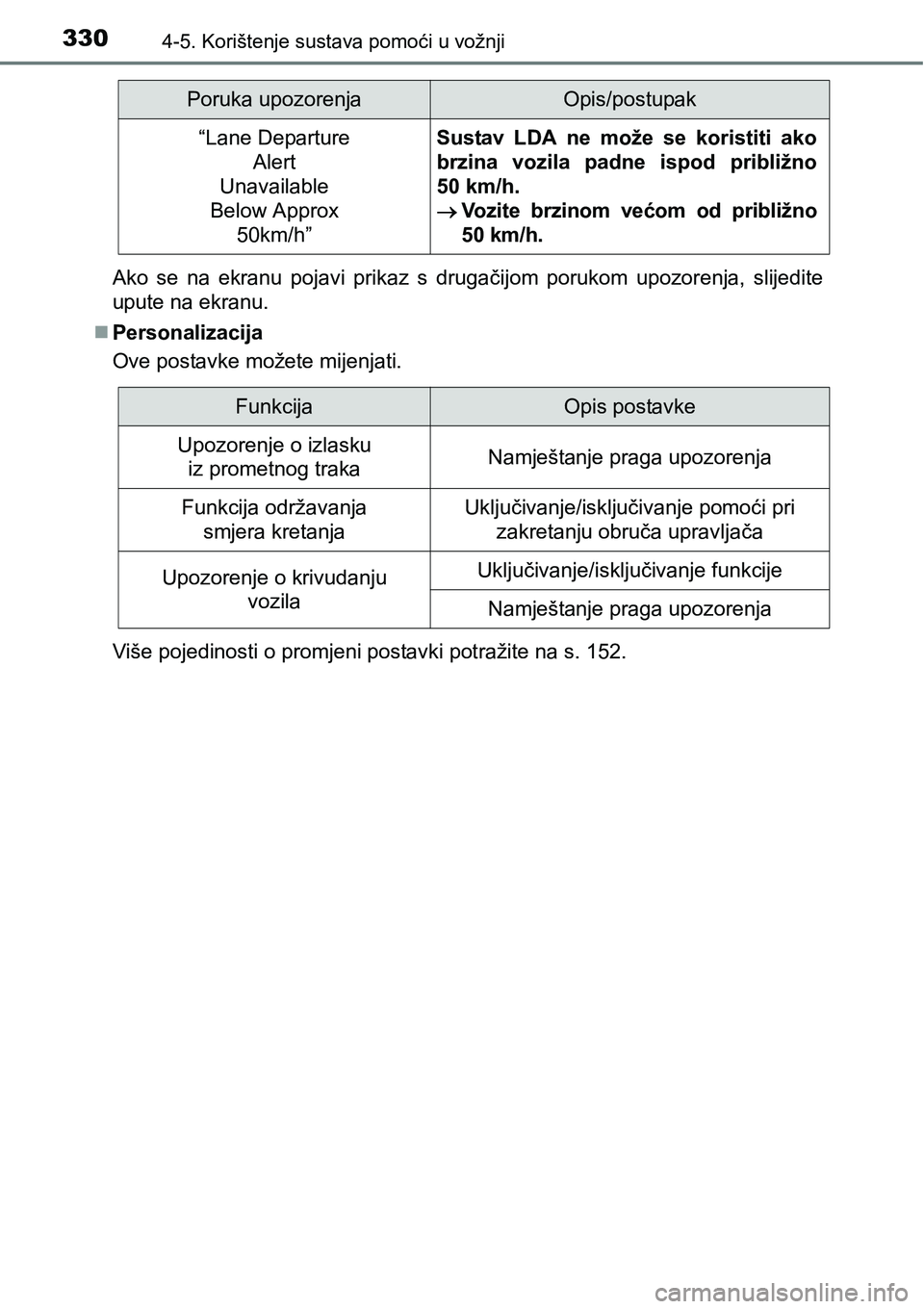

3304-5. Korištenje sustava pomoći u vožnji
Ako se na ekranu pojavi prikaz s drugačijom porukom upozorenja, slijedite
upute na ekranu.
Personalizacija
Ove postavke možete mijenjati.
Više pojedinosti o promjeni postavki potražite na s. 152.
“Lane Departure
Alert
Unavailable
Below Approx
50km/h”Sustav LDA ne može se koristiti ako
brzina vozila padne ispod približno
50 km/h.
Vozite brzinom većom od približno
50 km/h.
Poruka upozorenjaOpis/postupak
FunkcijaOpis postavke
Upozorenje o izlasku
iz prometnog trakaNamještanje praga upozorenja
Funkcija održavanja
smjera kretanjaUključivanje/isključivanje pomoći pri
zakretanju obruča upravljača
Upozorenje o krivudanju
vozilaUključivanje/isključivanje funkcije
Namještanje praga upozorenja
