TOYOTA PRIUS 2019 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2019, Model line: PRIUS, Model: TOYOTA PRIUS 2019Pages: 776, PDF-Größe: 117.56 MB

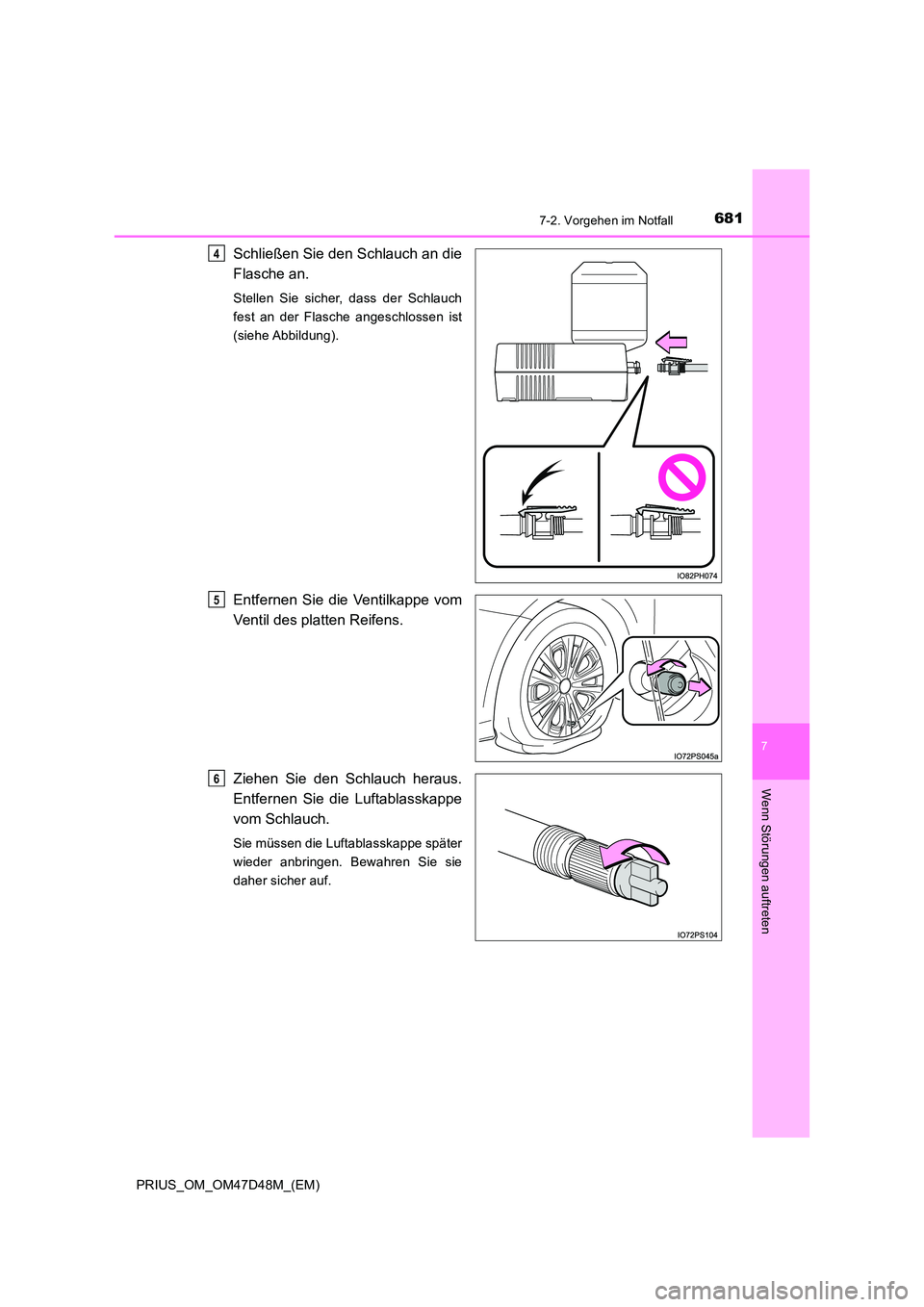

Page 681 of 776

6817-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
7
Wenn Störungen auftreten
Schließen Sie den Schlauch an die
Flasche an.
Stellen Sie sicher, dass der Schlauch
fest an der Flasche angeschlossen ist
(siehe Abbildung).
Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Ziehen Sie den Schlauch heraus.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie müssen die Luftablasskappe später
wieder anbringen. Bewahren Sie sie
daher sicher auf.
4
5
6

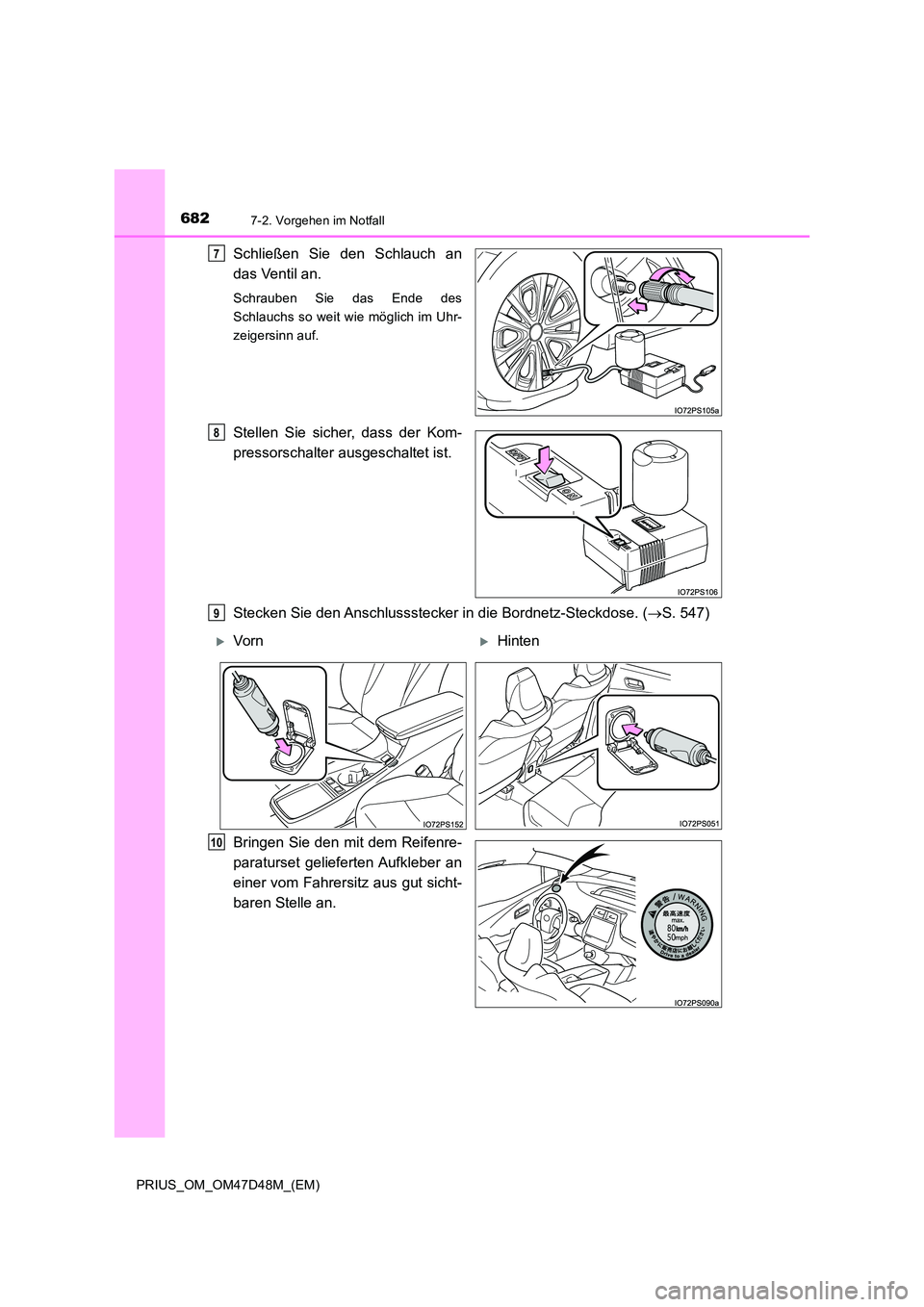

Page 682 of 776

6827-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
Schließen Sie den Schlauch an
das Ventil an.
Schrauben Sie das Ende des
Schlauchs so weit wie möglich im Uhr-
zeigersinn auf.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Stecken Sie den Anschlussstecker in die Bordnetz-Steckdose. ( S. 547)
Bringen Sie den mit dem Reifenre-
paraturset gelieferten Aufkleber an
einer vom Fahrersitz aus gut sicht-
baren Stelle an.
7
8
9
VornHinten
10

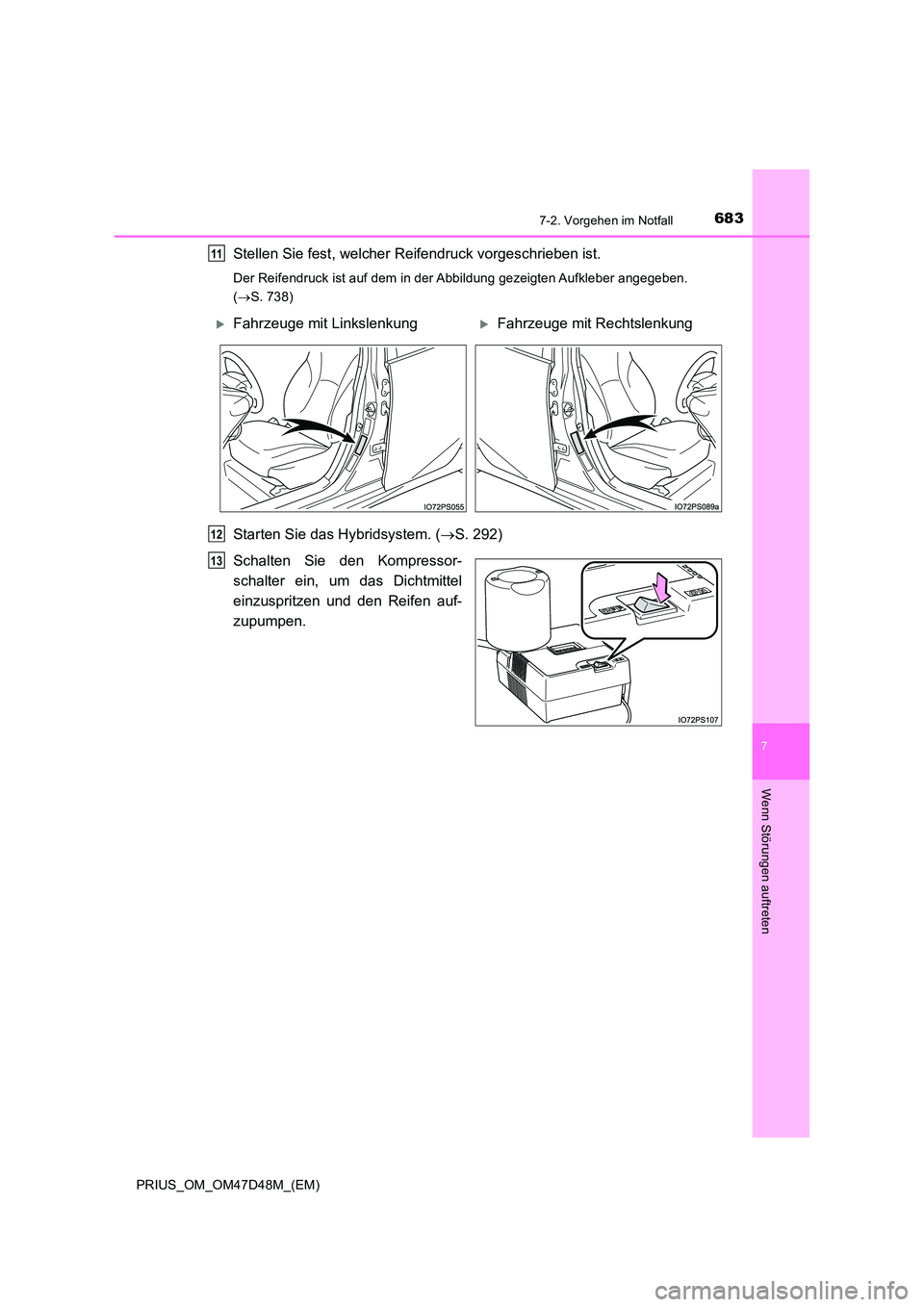

Page 683 of 776

6837-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
7
Wenn Störungen auftreten
Stellen Sie fest, welcher Reifendruck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbildung gezeigten Aufkleber angegeben.
( S. 738)
Starten Sie das Hybridsystem. (S. 292)
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen auf-
zupumpen.
11
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
12
13

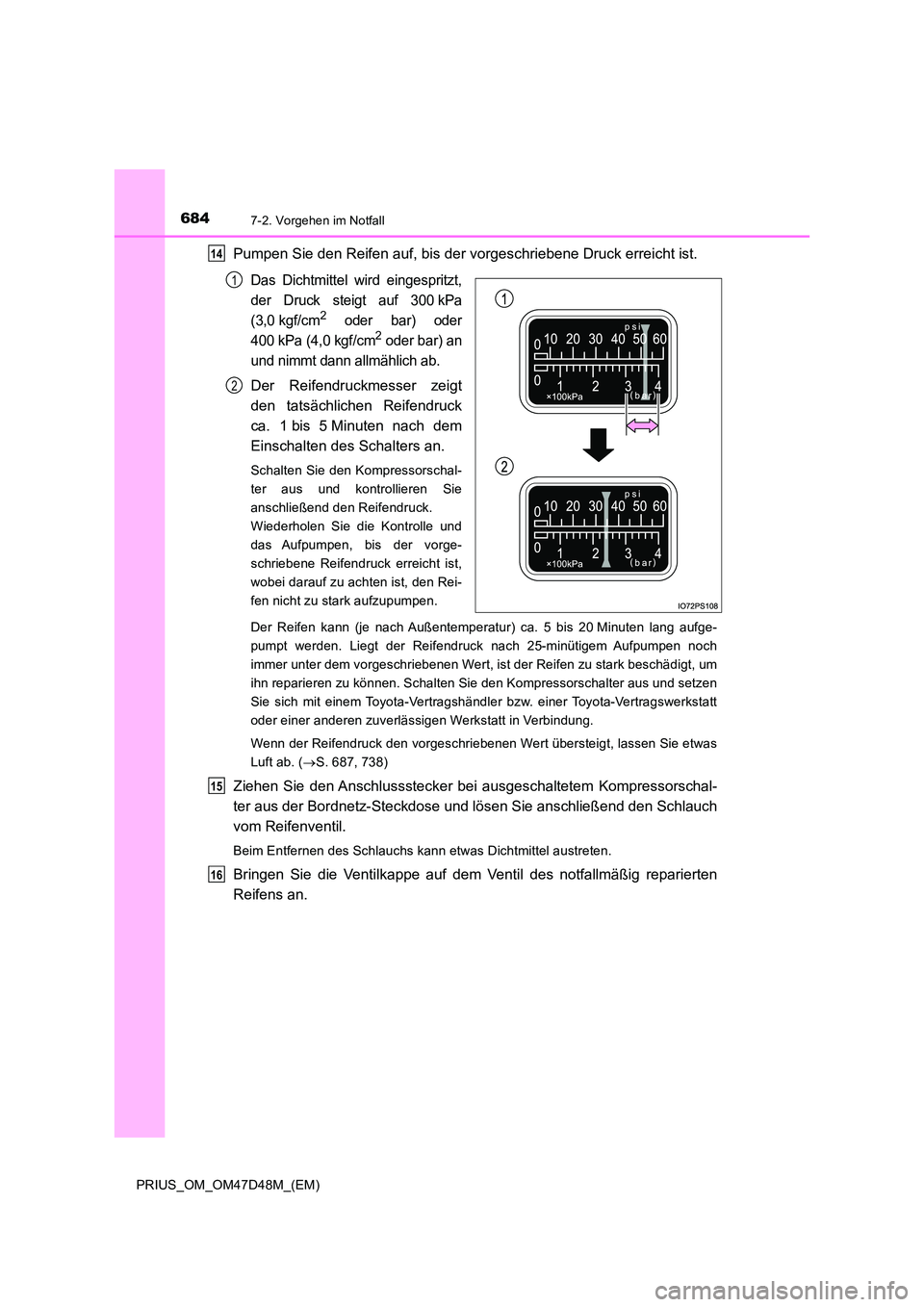

Page 684 of 776

6847-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
Pumpen Sie den Reifen auf, bis der vorgeschriebene Druck erreicht ist.
Das Dichtmittel wird eingespritzt,
der Druck steigt auf 300 kPa
(3,0 kgf/cm2 oder bar) oder
400 kPa (4,0 kgf/cm2 oder bar) an
und nimmt dann allmählich ab.
Der Reifendruckmesser zeigt
den tatsächlichen Reifendruck
ca. 1 bis 5 Minuten nach dem
Einschalten des Schalters an.
Schalten Sie den Kompressorschal-
ter aus und kontrollieren Sie
anschließend den Reifendruck.
Wiederholen Sie die Kontrolle und
das Aufpumpen, bis der vorge-
schriebene Reifendruck erreicht ist,
wobei darauf zu achten ist, den Rei-
fen nicht zu stark aufzupumpen.
Der Reifen kann (je nach Außentemperatur) ca. 5 bis 20 Minuten lang aufge-
pumpt werden. Liegt der Reifendruck nach 25-minütigem Aufpumpen noch
immer unter dem vorgeschriebenen Wert, ist der Reifen zu stark beschädigt, um
ihn reparieren zu können. Schalten Sie den Kompressorschalter aus und setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
Wenn der Reifendruck den vorgeschriebenen Wert übersteigt, lassen Sie etwas
Luft ab. ( S. 687, 738)
Ziehen Sie den Anschlussstecker bei ausgeschaltetem Kompressorschal-
ter aus der Bordnetz-Steckdose und lösen Sie anschließend den Schlauch
vom Reifenventil.
Beim Entfernen des Schlauchs kann etwas Dichtmittel austreten.
Bringen Sie die Ventilkappe auf dem Ventil des notfallmäßig reparierten
Reifens an.
14
1
2
15
16

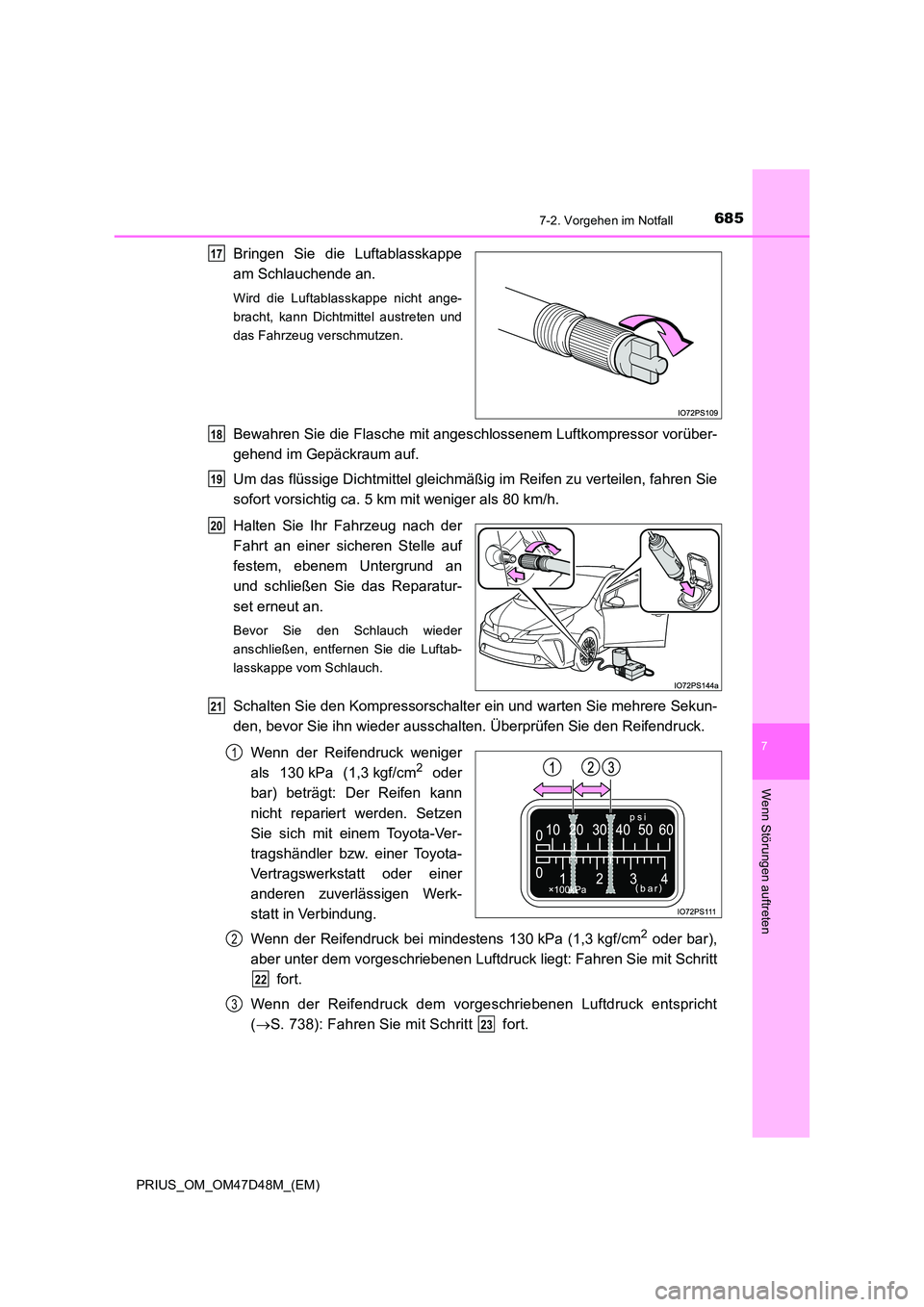

Page 685 of 776

6857-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
7
Wenn Störungen auftreten
Bringen Sie die Luftablasskappe
am Schlauchende an.
Wird die Luftablasskappe nicht ange-
bracht, kann Dichtmittel austreten und
das Fahrzeug verschmutzen.
Bewahren Sie die Flasche mit angeschlossenem Luftkompressor vorüber-
gehend im Gepäckraum auf.
Um das flüssige Dichtmittel gleichmäßig im Reifen zu verteilen, fahren Sie
sofort vorsichtig ca. 5 km mit weniger als 80 km/h.
Halten Sie Ihr Fahrzeug nach der
Fahrt an einer sicheren Stelle auf
festem, ebenem Untergrund an
und schließen Sie das Reparatur-
set erneut an.
Bevor Sie den Schlauch wieder
anschließen, entfernen Sie die Luftab-
lasskappe vom Schlauch.
Schalten Sie den Kompressorschalter ein und warten Sie mehrere Sekun-
den, bevor Sie ihn wieder ausschalten. Überprüfen Sie den Reifendruck.
Wenn der Reifendruck weniger
als 130 kPa (1,3 kgf/cm2 oder
bar) beträgt: Der Reifen kann
nicht repariert werden. Setzen
Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer
anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Reifendruck bei mindestens 130 kPa (1,3 kgf/cm2 oder bar),
aber unter dem vorgeschriebenen Luftdruck liegt: Fahren Sie mit Schritt
fort.
Wenn der Reifendruck dem vorgeschriebenen Luftdruck entspricht
( S. 738): Fahren Sie mit Schritt fort.
17
18
19
20
21
1
2
22
3
23

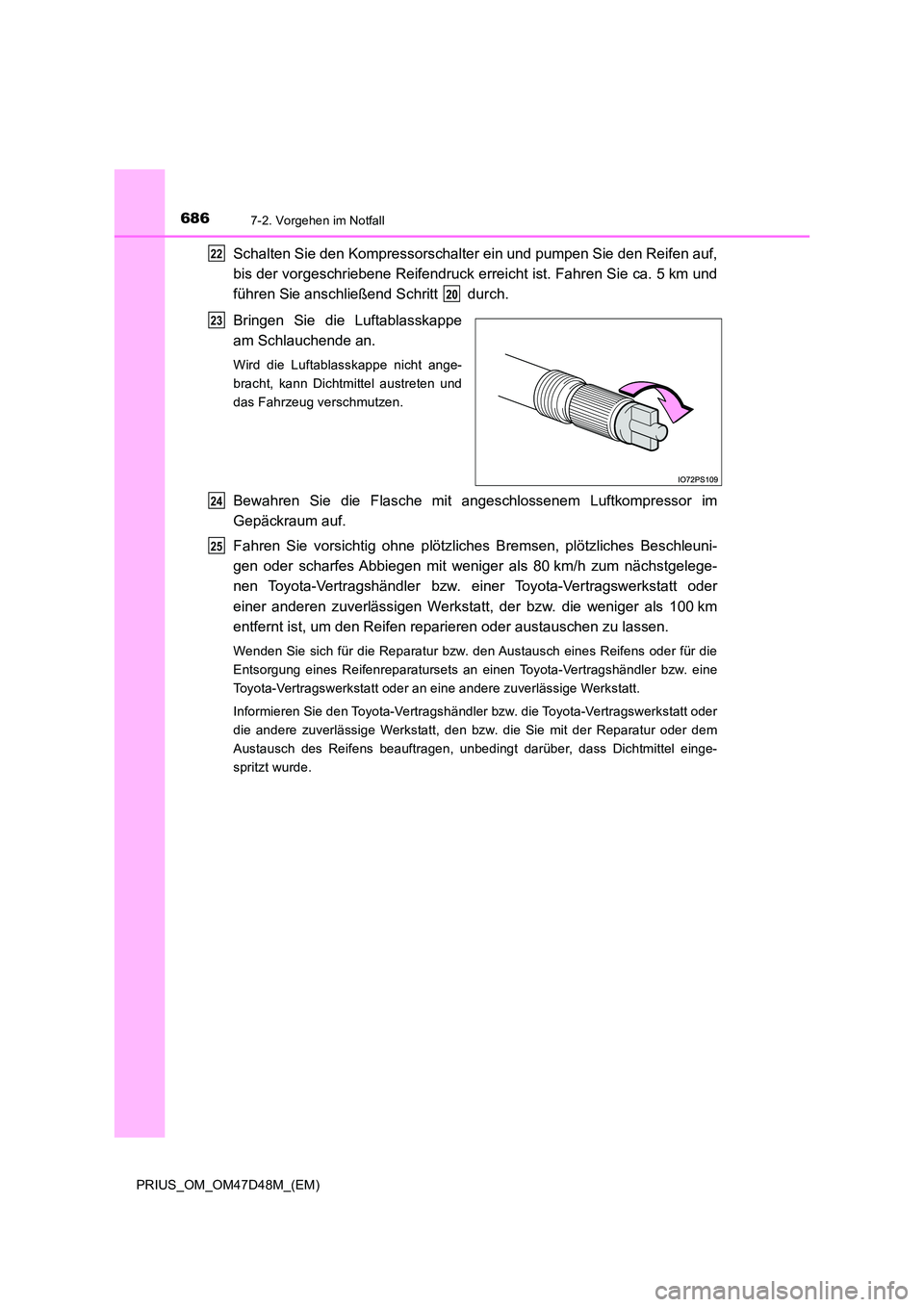

Page 686 of 776

6867-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
Schalten Sie den Kompressorschalter ein und pumpen Sie den Reifen auf,
bis der vorgeschriebene Reifendruck erreicht ist. Fahren Sie ca. 5 km und
führen Sie anschließend Schritt durch.
Bringen Sie die Luftablasskappe
am Schlauchende an.
Wird die Luftablasskappe nicht ange-
bracht, kann Dichtmittel austreten und
das Fahrzeug verschmutzen.
Bewahren Sie die Flasche mit angeschlossenem Luftkompressor im
Gepäckraum auf.
Fahren Sie vorsichtig ohne plötzliches Bremsen, plötzliches Beschleuni-
gen oder scharfes Abbiegen mit weniger als 80 km/h zum nächstgelege-
nen Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt, der bzw. die weniger als 100 km
entfernt ist, um den Reifen reparieren oder austauschen zu lassen.
Wenden Sie sich für die Reparatur bzw. den Austausch eines Reifens oder für die
Entsorgung eines Reifenreparatursets an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder an eine andere zuverlässige Werkstatt.
Informieren Sie den Toyota-Vertragshändler bzw. die Toyota-Vertragswerkstatt oder
die andere zuverlässige Werkstatt, den bzw. die Sie mit der Reparatur oder dem
Austausch des Reifens beauftragen, unbedingt darüber, dass Dichtmittel einge-
spritzt wurde.
22
20
23
24
25
Page 687 of 776

6877-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
7
Wenn Störungen auftreten

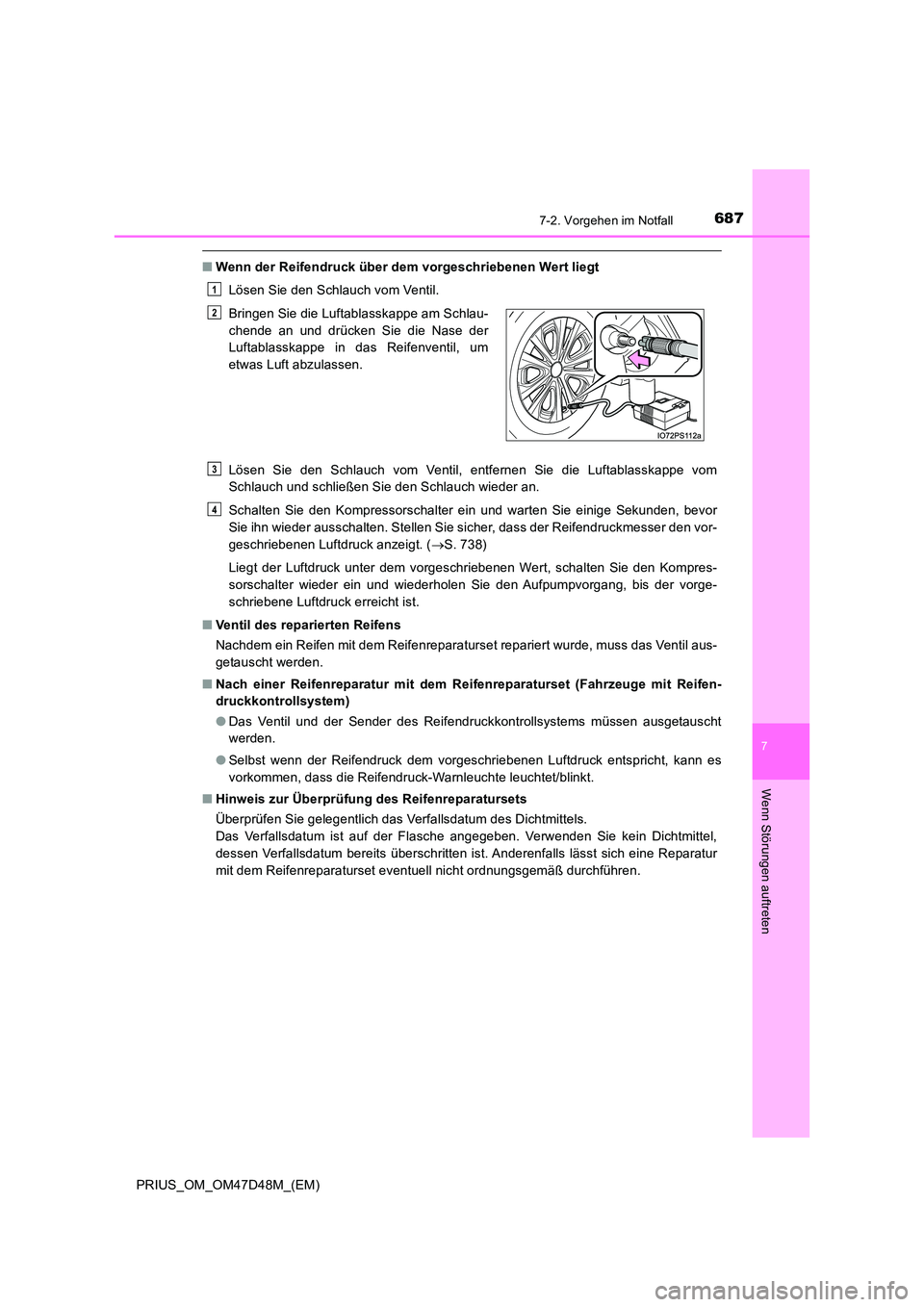

■Wenn der Reifendruck über dem vorgeschriebenen Wert liegt
Lösen Sie den Schlauch vom Ventil.
Lösen Sie den Schlauch vom Ventil, entfernen Sie die Luftablasskappe vom
Schlauch und schließen Sie den Schlauch wieder an.
Schalten Sie den Kompressorschalter ein und warten Sie einige Sekunden, bevor
Sie ihn wieder ausschalten. Stellen Sie sicher, dass der Reifendruckmesser den vor-
geschriebenen Luftdruck anzeigt. ( S. 738)
Liegt der Luftdruck unter dem vorgeschriebenen Wert, schalten Sie den Kompres-
sorschalter wieder ein und wiederholen Sie den Aufpumpvorgang, bis der vorge-
schriebene Luftdruck erreicht ist.
■ Ventil des reparierten Reifens
Nachdem ein Reifen mit dem Reifenreparaturset repariert wurde, muss das Ventil aus-
getauscht werden.
■ Nach einer Reifenreparatur mit dem Reifenreparaturset (Fahrzeuge mit Reifen-
druckkontrollsystem)
● Das Ventil und der Sender des Reifendruckkontrollsystems müssen ausgetauscht
werden.
● Selbst wenn der Reifendruck dem vorgeschriebenen Luftdruck entspricht, kann es
vorkommen, dass die Reifendruck-Warnleuchte leuchtet/blinkt.
■ Hinweis zur Überprüfung des Reifenreparatursets
Überprüfen Sie gelegentlich das Verfallsdatum des Dichtmittels.
Das Verfallsdatum ist auf der Flasche angegeben. Verwenden Sie kein Dichtmittel,
dessen Verfallsdatum bereits überschritten ist. Anderenfalls lässt sich eine Reparatur
mit dem Reifenreparaturset eventuell nicht ordnungsgemäß durchführen.
Bringen Sie die Luftablasskappe am Schlau-
chende an und drücken Sie die Nase der
Luftablasskappe in das Reifenventil, um
etwas Luft abzulassen.
1
2
3
4

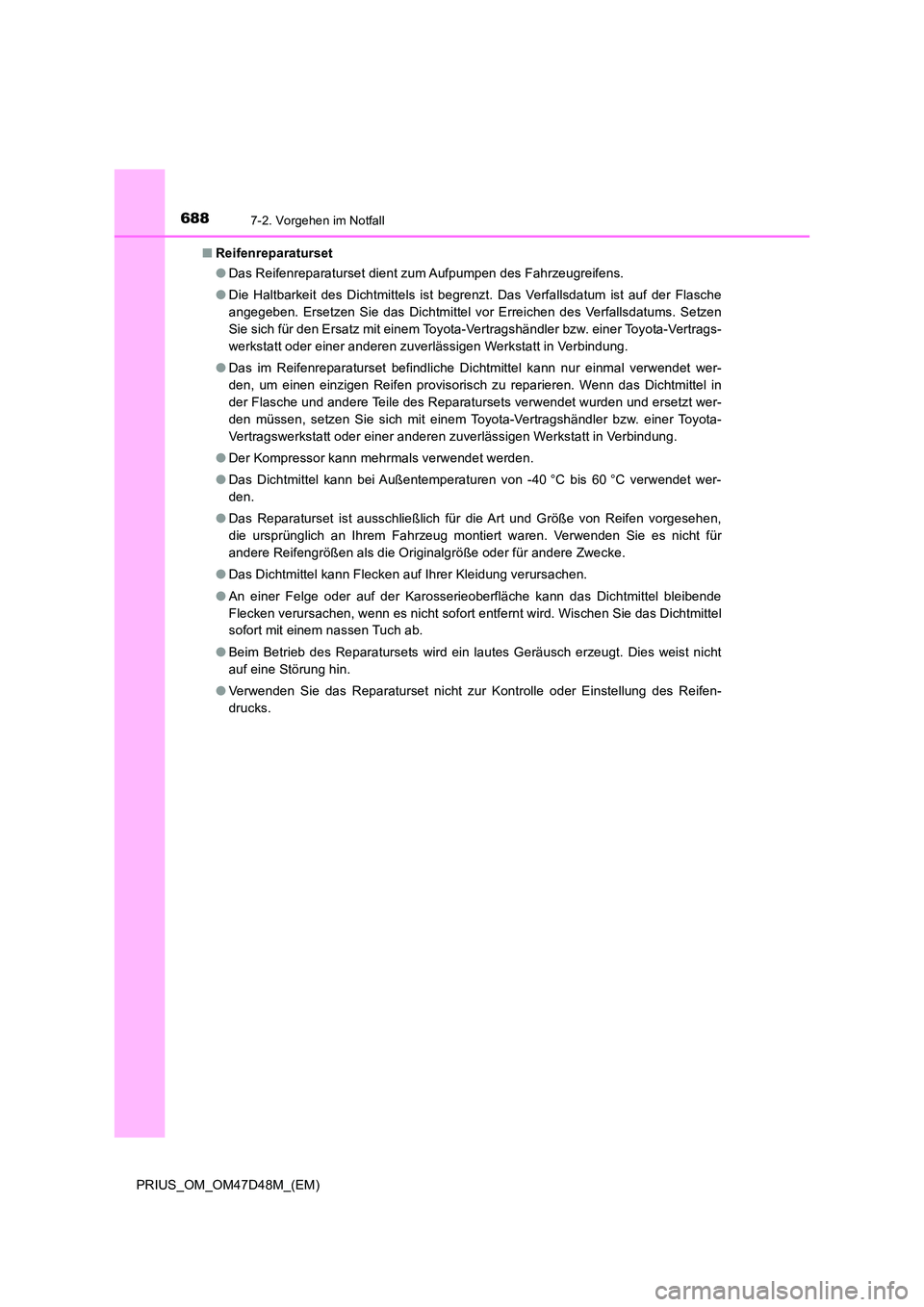

Page 688 of 776

6887-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
■ Reifenreparaturset
● Das Reifenreparaturset dient zum Aufpumpen des Fahrzeugreifens.
● Die Haltbarkeit des Dichtmittels ist begrenzt. Das Verfallsdatum ist auf der Flasche
angegeben. Ersetzen Sie das Dichtmittel vor Erreichen des Verfallsdatums. Setzen
Sie sich für den Ersatz mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Das im Reifenreparaturset befindliche Dichtmittel kann nur einmal verwendet wer-
den, um einen einzigen Reifen provisorisch zu reparieren. Wenn das Dichtmittel in
der Flasche und andere Teile des Reparatursets verwendet wurden und ersetzt wer-
den müssen, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Der Kompressor kann mehrmals verwendet werden.
● Das Dichtmittel kann bei Außentemperaturen von -40 °C bis 60 °C verwendet wer-
den.
● Das Reparaturset ist ausschließlich für die Art und Größe von Reifen vorgesehen,
die ursprünglich an Ihrem Fahrzeug montiert waren. Verwenden Sie es nicht für
andere Reifengrößen als die Originalgröße oder für andere Zwecke.
● Das Dichtmittel kann Flecken auf Ihrer Kleidung verursachen.
● An einer Felge oder auf der Karosserieoberfläche kann das Dichtmittel bleibende
Flecken verursachen, wenn es nicht sofort entfernt wird. Wischen Sie das Dichtmittel
sofort mit einem nassen Tuch ab.
● Beim Betrieb des Reparatursets wird ein lautes Geräusch erzeugt. Dies weist nicht
auf eine Störung hin.
● Verwenden Sie das Reparaturset nicht zur Kontrolle oder Einstellung des Reifen-
drucks.

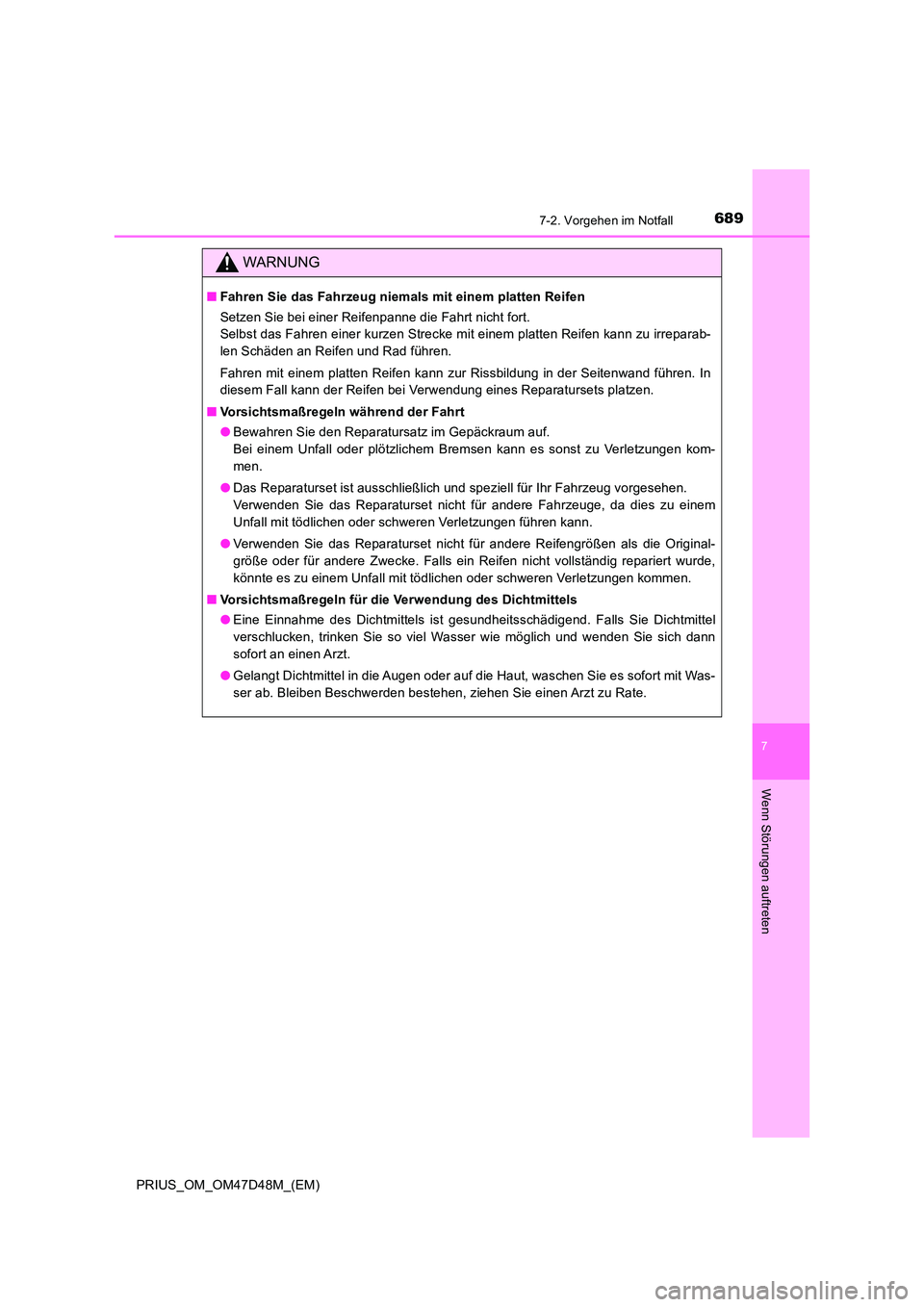

Page 689 of 776

6897-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
7
Wenn Störungen auftreten
WARNUNG
■Fahren Sie das Fahrzeug niemals mit einem platten Reifen
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Rad führen.
Fahren mit einem platten Reifen kann zur Rissbildung in der Seitenwand führen. In
diesem Fall kann der Reifen bei Verwendung eines Reparatursets platzen.
■ Vorsichtsmaßregeln während der Fahrt
● Bewahren Sie den Reparatursatz im Gepäckraum auf.
Bei einem Unfall oder plötzlichem Bremsen kann es sonst zu Verletzungen kom-
men.
● Das Reparaturset ist ausschließlich und speziell für Ihr Fahrzeug vorgesehen.
Verwenden Sie das Reparaturset nicht für andere Fahrzeuge, da dies zu einem
Unfall mit tödlichen oder schweren Verletzungen führen kann.
● Verwenden Sie das Reparaturset nicht für andere Reifengrößen als die Original-
größe oder für andere Zwecke. Falls ein Reifen nicht vollständig repariert wurde,
könnte es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
■ Vorsichtsmaßregeln für die Verwendung des Dichtmittels
● Eine Einnahme des Dichtmittels ist gesundheitsschädigend. Falls Sie Dichtmittel
verschlucken, trinken Sie so viel Wasser wie möglich und wenden Sie sich dann
sofort an einen Arzt.
● Gelangt Dichtmittel in die Augen oder auf die Haut, waschen Sie es sofort mit Was-
ser ab. Bleiben Beschwerden bestehen, ziehen Sie einen Arzt zu Rate.
Page 690 of 776

6907-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
WARNUNG
■Beim Reparieren des platten Reifens
● Bringen Sie das Fahrzeug an einem sicheren, ebenen Ort zum Stehen.
● Berühren Sie die Räder oder den Bereich um die Bremsen nicht, direkt nachdem
das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, können die Räder und der Bereich rund
um die Bremsen extrem heiß sein. Wenn Sie diese Bereiche mit den Händen,
Füßen oder anderen Körperteilen berühren, besteht Verbrennungsgefahr.
● Schließen Sie das Ventil und den Schlauch fest an den am Fahrzeug montierten
Reifen an. Wenn der Schlauch nicht ordnungsgemäß an das Ventil angeschlossen
ist, kann es zu Druckverlust kommen, da Dichtmittel herausspritzen kann.
● Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst, besteht das
Risiko, dass der Schlauch durch den Luftdruck plötzlich umherwirbelt.
● Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel versprit-
zen, wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
● Befolgen Sie bei der Reparatur des Reifens die Bedienungshinweise. Werden
diese Hinweise nicht beachtet, kann das Dichtmittel unter Umständen heraussprit-
zen.
● Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr besteht,
dass der Reifen während des Reparaturvorgangs platzt. Wenn Sie Risse oder Ver-
formungen am Reifen bemerken, schalten Sie den Kompressorschalter aus und
beenden Sie den Reparaturvorgang sofort.
● Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das Repa-
raturset nicht länger als 40 Minuten durchgehend.
● Teile des Reparatursets werden während des Betriebs heiß. Lassen Sie beim
Umgang mit dem Reparaturset und nach dem Betrieb Vorsicht walten. Berühren
Sie nicht das Metallteil, über das die Flasche mit dem Kompressor verbunden ist.
Es wird extrem heiß.
● Bringen Sie den Geschwindigkeitswarnaufkleber nicht in einem anderen Bereich
als dem angegebenen an. Wird der Aufkleber in einem Bereich angebracht, in dem
sich ein SRS-Airbag befindet, wie beispielsweise auf dem Lenkradpolster, kann er
die ordnungsgemäße Funktion des SRS-Airbags behindern.
