TOYOTA PRIUS 2019 Instructieboekje (in Dutch)

5606-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

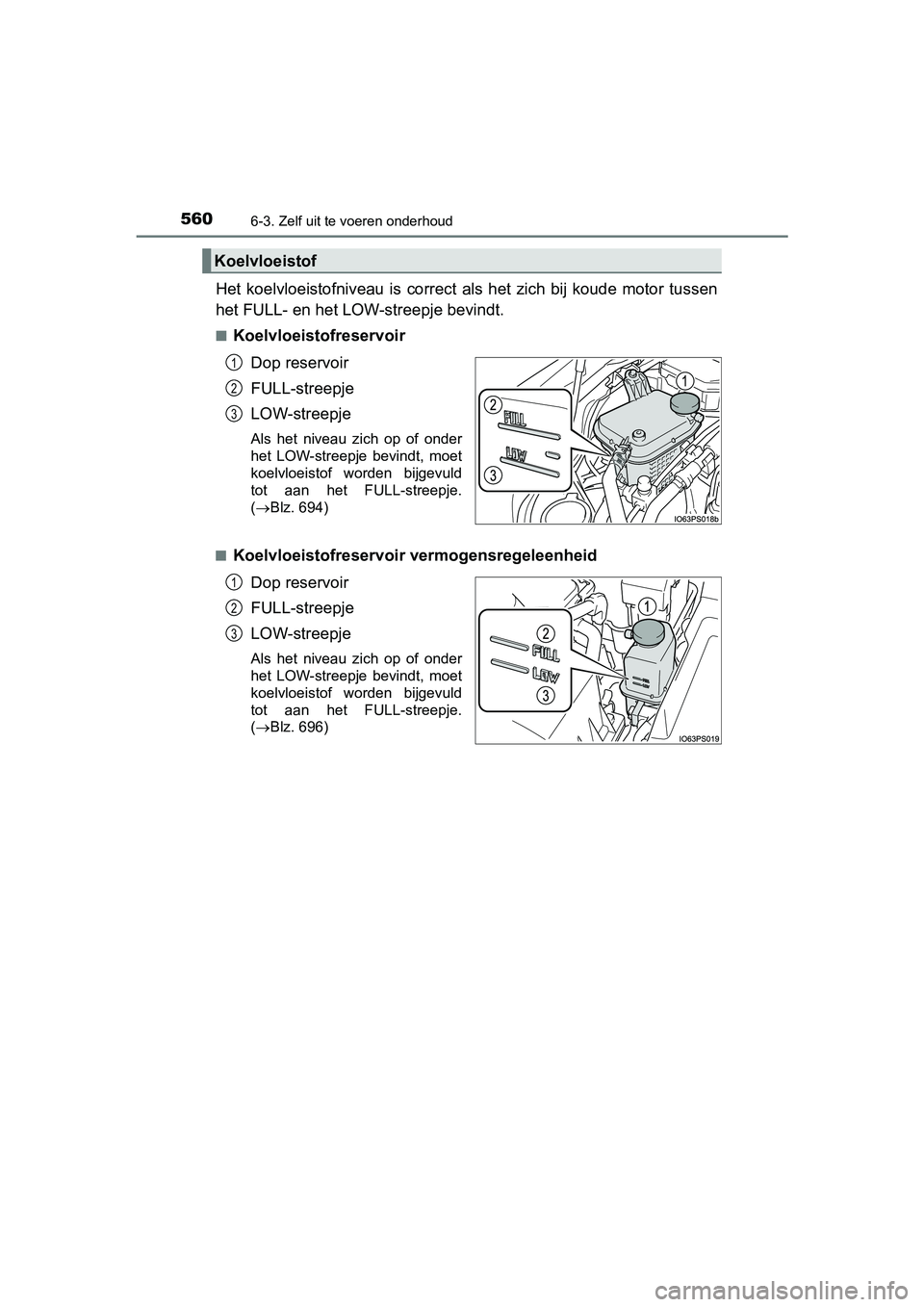

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
het FULL- en het LOW- streepje bevindt.
■Koelvloeistofreservoir
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(Blz. 694)
■
Koelvloeistofreservoir vermogensregeleenheid Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(Blz. 696)
Koelvloeistof
1
2
3
1
2
3
PRIUS_OM_OM47C37E_(EE).book Pag e 560 Tuesday, November 20, 2018 2:06 PM

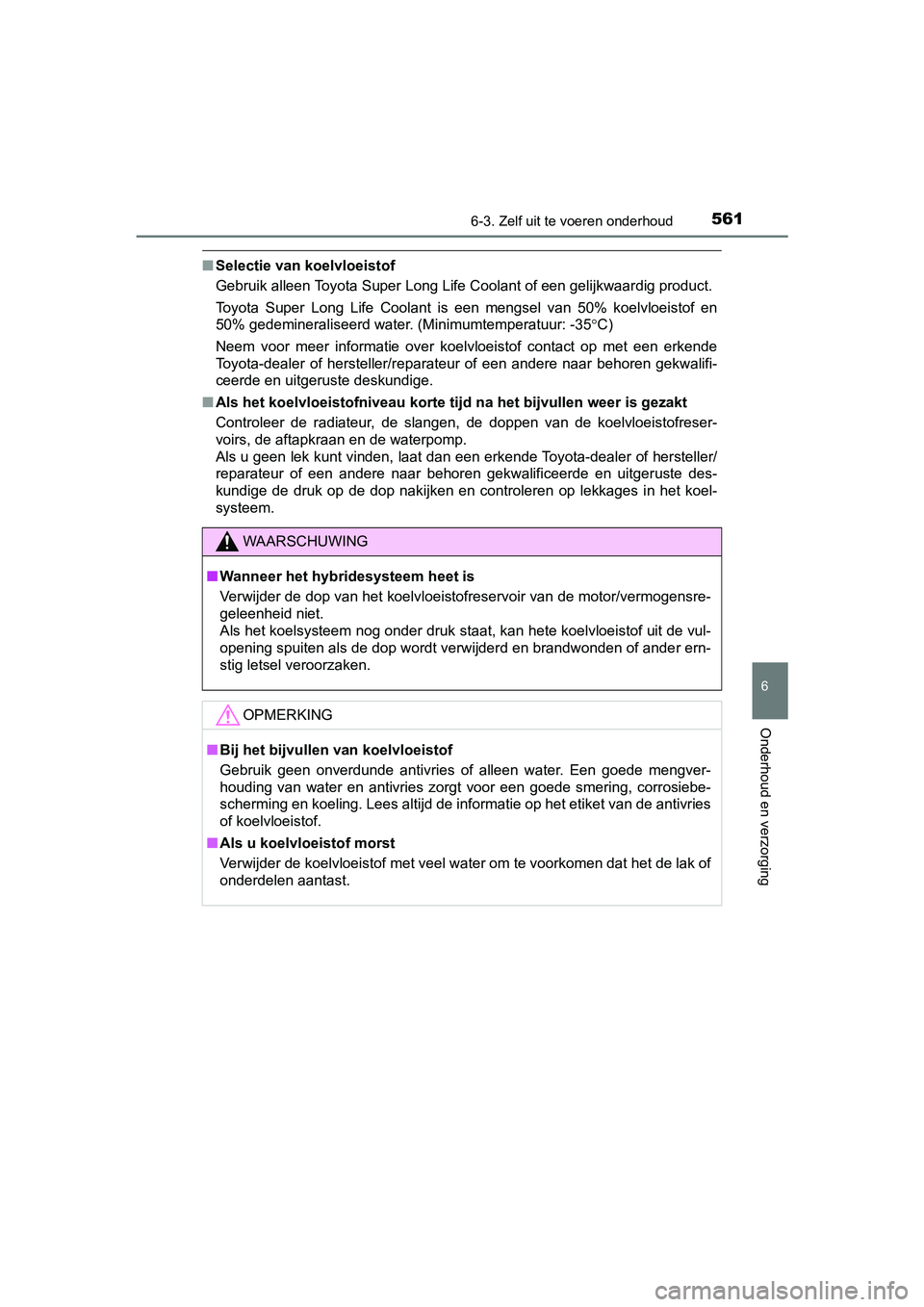

5616-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaar dig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages i n het koel-
systeem.
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeisto f uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of a nder ern-
stig letsel veroorzaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede me ngver-
houding van water en antivries zorgt voor een goede smering, co rrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat h et de lak of
onderdelen aantast.
PRIUS_OM_OM47C37E_(EE).book Pag e 561 Tuesday, November 20, 2018 2:06 PM

5626-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

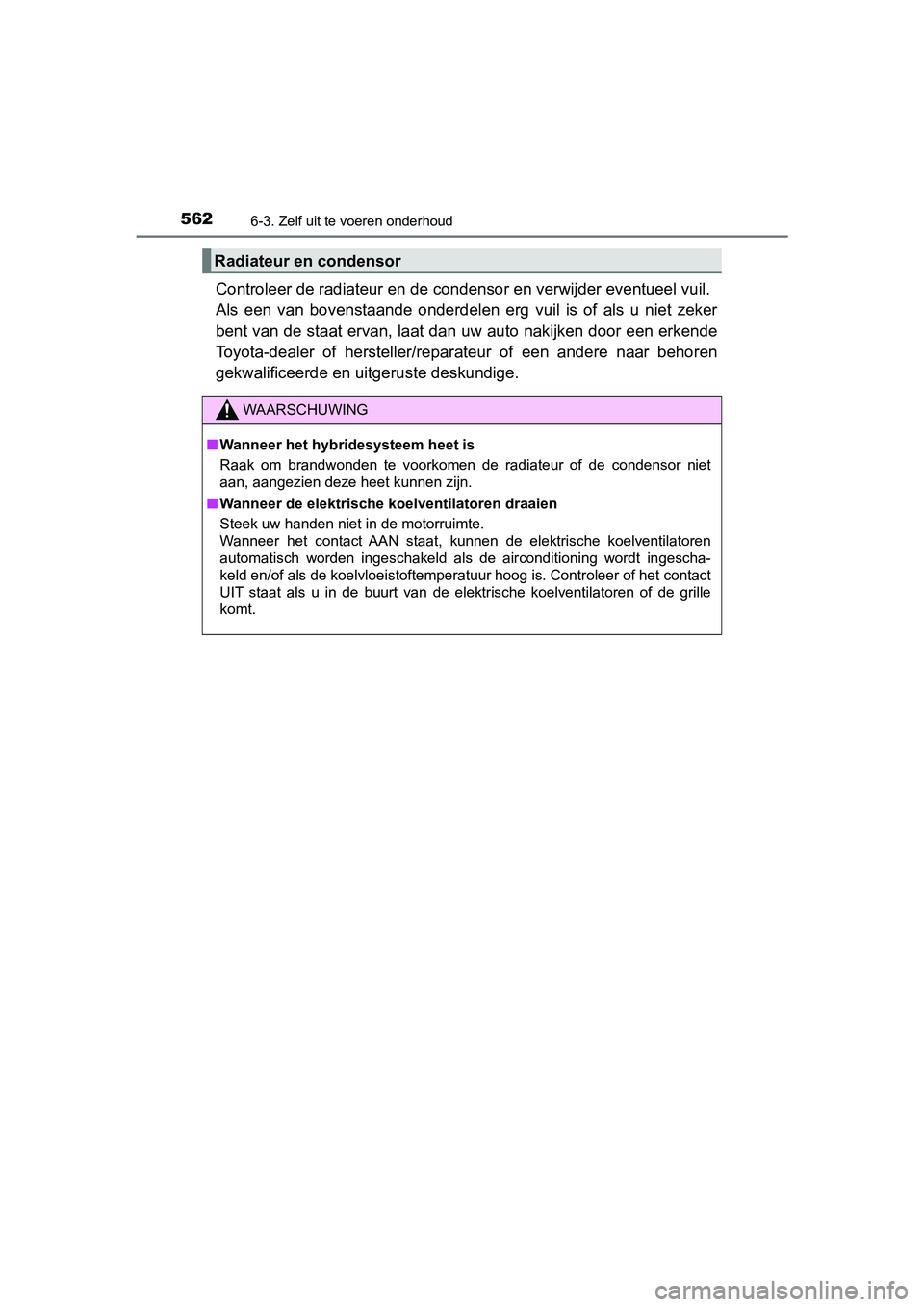

Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet z eker
bent van de staat ervan, laat dan uw auto nakijken door een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor n iet
aan, aangezien deze heet kunnen zijn.
■ Wanneer de elektrische koelventilatoren draaien
Steek uw handen niet in de motorruimte.
Wanneer het contact AAN staat, kunnen de elektrische koelventil atoren
automatisch worden ingeschakeld als de airconditioning wordt in gescha-
keld en/of als de koelvloeistoftemperatuur hoog is. Controleer of het contact
UIT staat als u in de buurt van de elektrische koelventilatoren of de grille
komt.
PRIUS_OM_OM47C37E_(EE).book Pag e 562 Tuesday, November 20, 2018 2:06 PM

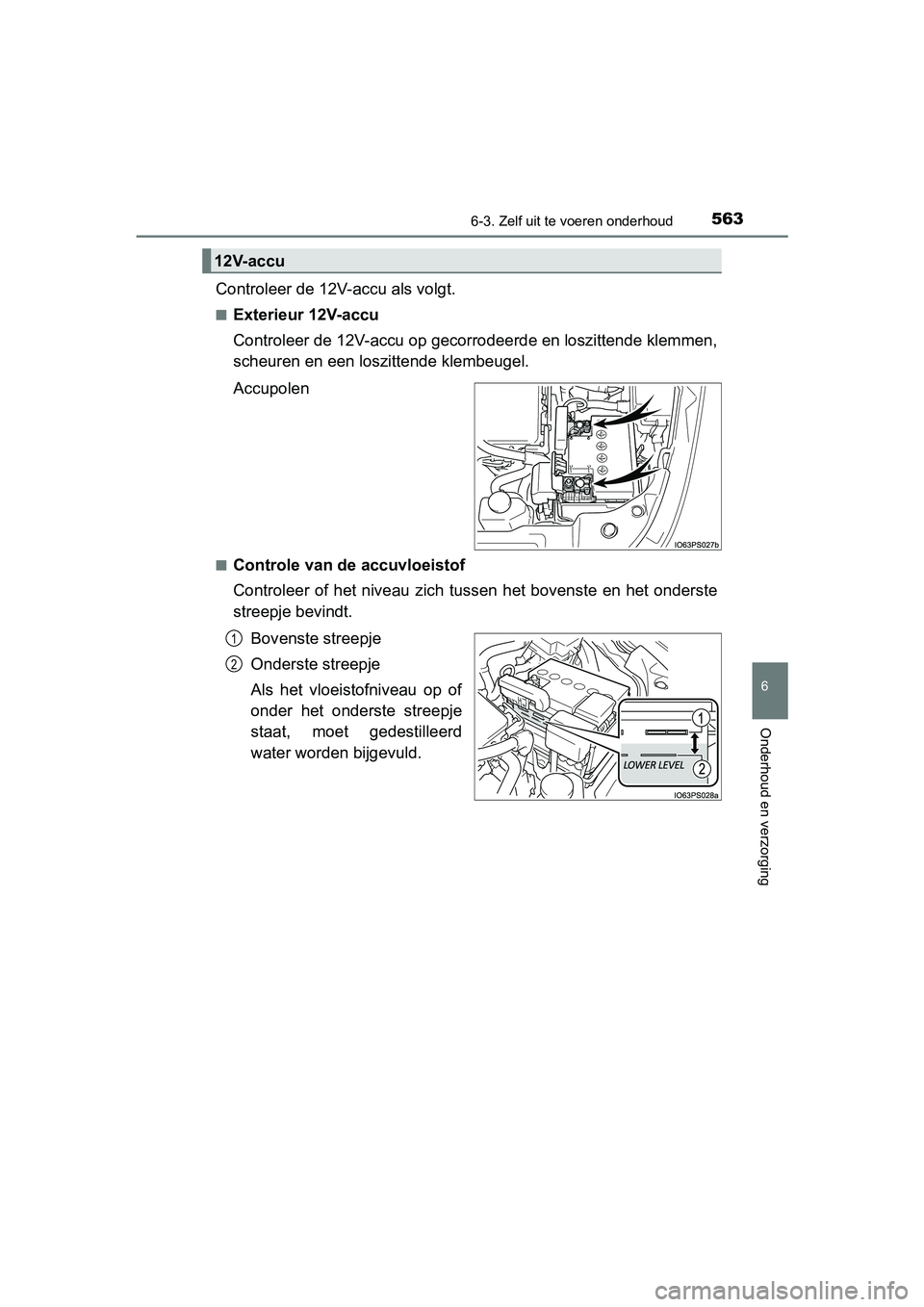

5636-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
Controleer de 12V-accu als volgt.
■Exterieur 12V-accu
Controleer de 12V-accu op gecor rodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
Accupolen
■Controle van de accuvloeistof
Controleer of het niveau zich tussen het bovenste en het onders te
streepje bevindt.
Bovenste streepje
Onderste streepje
Als het vloeistofniveau op of
onder het onderste streepje
staat, moet gedestilleerd
water worden bijgevuld.
12V-accu
1
2
PRIUS_OM_OM47C37E_(EE).book Pag e 563 Tuesday, November 20, 2018 2:06 PM

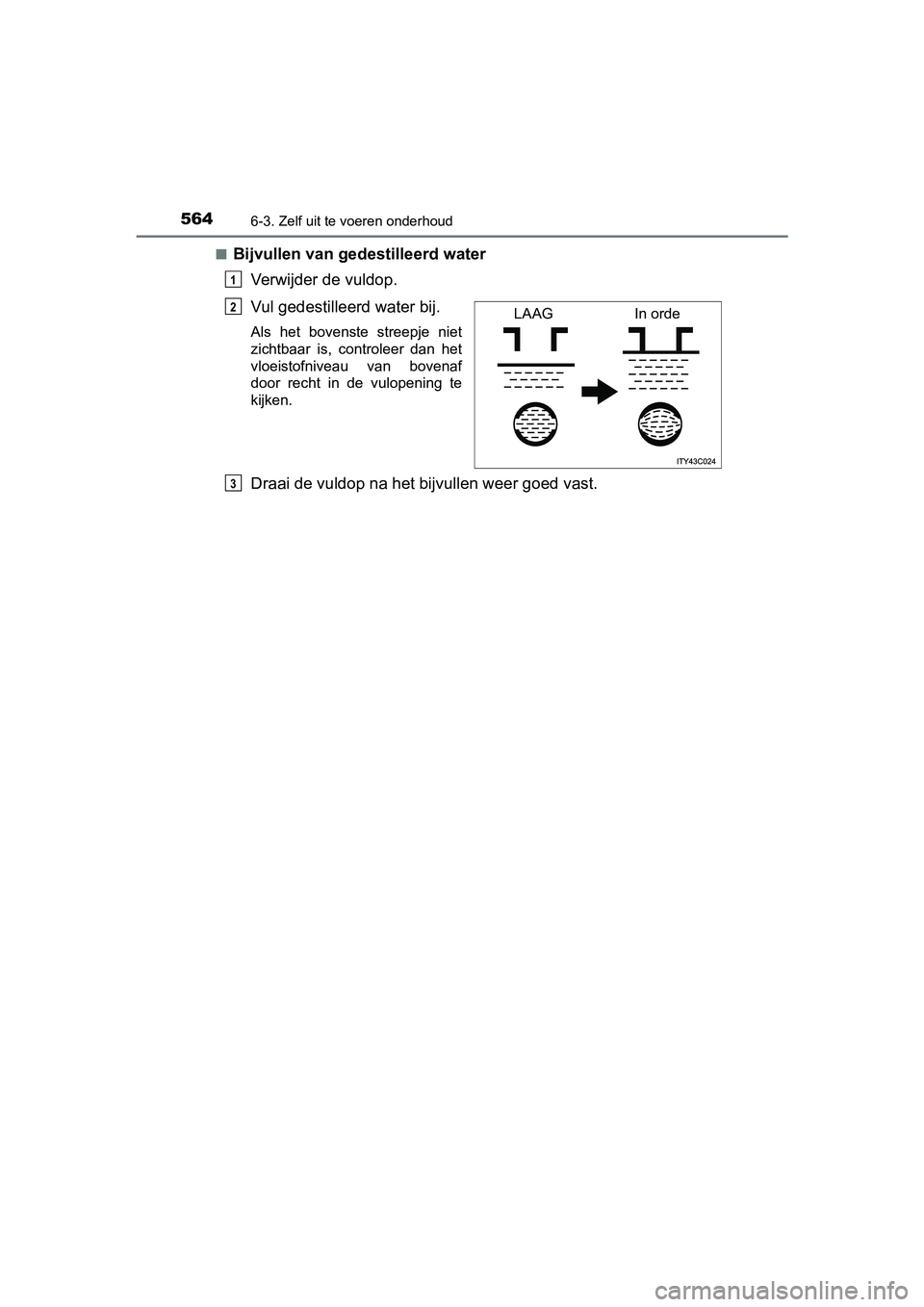

5646-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)■
Bijvullen van gede
stilleerd water
Verwijder de vuldop.
Vul gedestilleerd water bij.
Als het bovenste streepje niet
zichtbaar is, controleer dan het
vloeistofniveau van bovenaf
door recht in de vulopening te
kijken.
Draai de vuldop na het bijvullen weer goed vast.
1
LAAGIn ordeO
P
PRIUS_OM_OM47C37E_(EE).book Pag e 564 Tuesday, November 20, 2018 2:06 PM

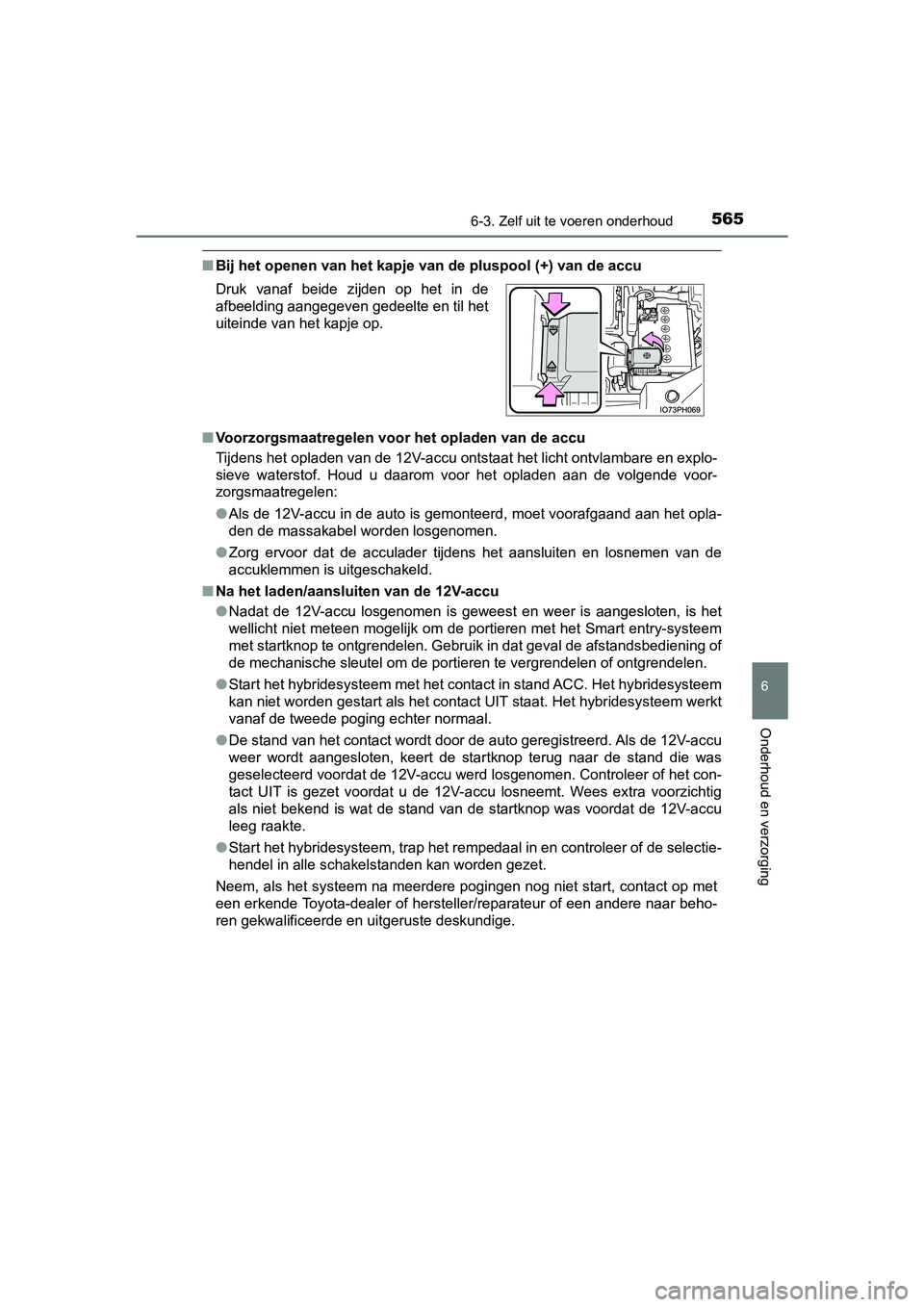

5656-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
■Bij het openen van het kapje van de pluspool (+) van de accu
■ Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlamb are en explo-
sieve waterstof. Houd u daarom voor het opladen aan de volgende voor-
zorgsmaatregelen:
● Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■ Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portieren met het Smart entry-systeem
met startknop te ontgrendelen. Gebruik in dat geval de afstands bediening of
de mechanische sleutel om de portieren te vergrendelen of ontgr endelen.
● Start het hybridesysteem met het contact in stand ACC. Het hybr idesysteem
kan niet worden gestart als het contact UIT staat. Het hybrides ysteem werkt
vanaf de tweede poging echter normaal.
● De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu
weer wordt aangesloten, keert de startknop terug naar de stand die was
geselecteerd voordat de 12V-accu werd losgenomen. Controleer of het con-
tact UIT is gezet voordat u de 12V-accu losneemt. Wees extra vo orzichtig
als niet bekend is wat de stand van de startknop was voordat de 12V-accu
leeg raakte.
● Start het hybridesysteem, trap het rempedaal in en controleer o f de selectie-
hendel in alle schakelstanden kan worden gezet.
Neem, als het systeem na meerdere pogingen nog niet start, cont act op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige. Druk vanaf beide zijden op het in de
afbeelding aangegeven gedeelte en til het
uiteinde van het kapje op.
PRIUS_OM_OM47C37E_(EE).book Pag e 565 Tuesday, November 20, 2018 2:06 PM

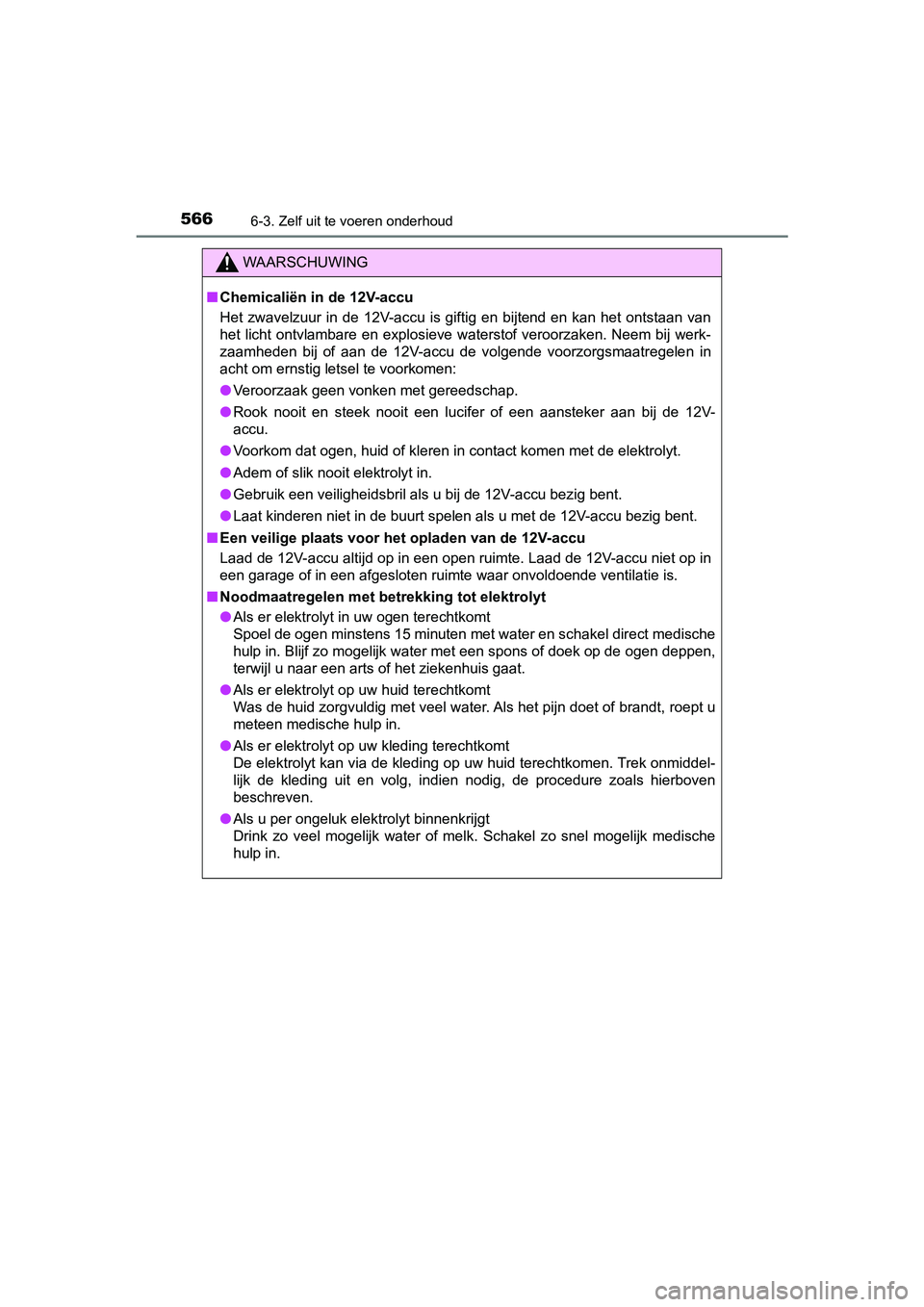

5666-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregel en in
acht om ernstig letsel te voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektr olyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventila tie is.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct m edische
hulp in. Blijf zo mogelijk water met een spons of doek op de og en deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
PRIUS_OM_OM47C37E_(EE).book Pag e 566 Tuesday, November 20, 2018 2:06 PM

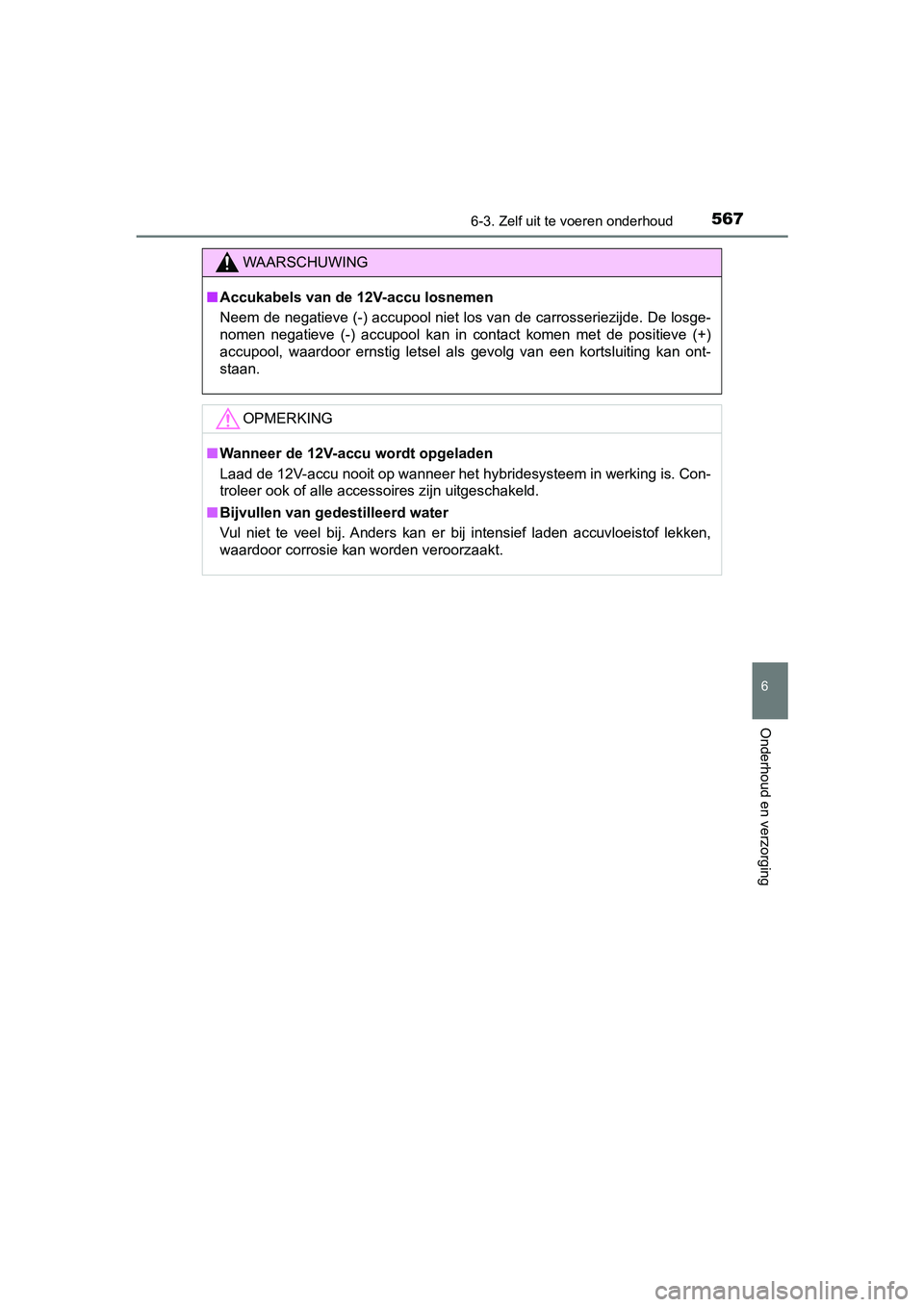

5676-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
WAARSCHUWING
■Accukabels van de 12V-accu losnemen
Neem de negatieve (-) accupool niet los van de carrosseriezijde. De losge-
nomen negatieve (-) accupool kan in contact komen met de positieve (+)
accupool, waardoor ernstig letsel als gevolg van een kortsluiting kan ont-
staan.
OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Con-
troleer ook of alle accessoires zijn uitgeschakeld.
■ Bijvullen van gedestilleerd water
Vul niet te veel bij. Anders kan er bij intensief laden accuvlo eistof lekken,
waardoor corrosie kan worden veroorzaakt.
PRIUS_OM_OM47C37E_(EE).book Pag e 567 Tuesday, November 20, 2018 2:06 PM

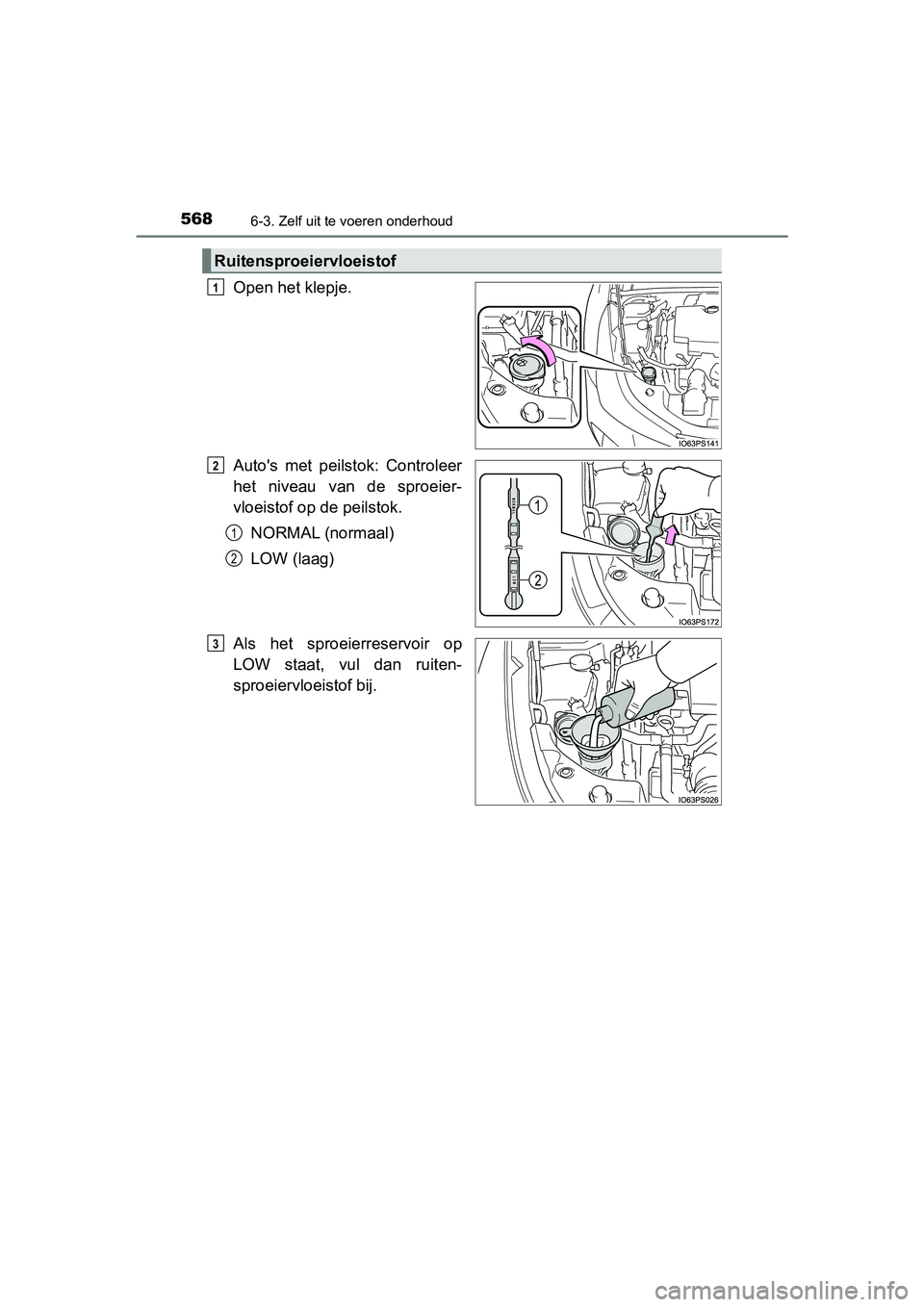

5686-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
Open het klepje.
Auto's met peilstok: Controleer
het niveau van de sproeier-
vloeistof op de peilstok.NORMAL (normaal)
LOW (laag)
Als het sproeierreservoir op
LOW staat, vul dan ruiten-
sproeiervloeistof bij.
Ruitensproeiervloeistof
1
2
1
2
3
PRIUS_OM_OM47C37E_(EE).book Pag e 568 Tuesday, November 20, 2018 2:06 PM

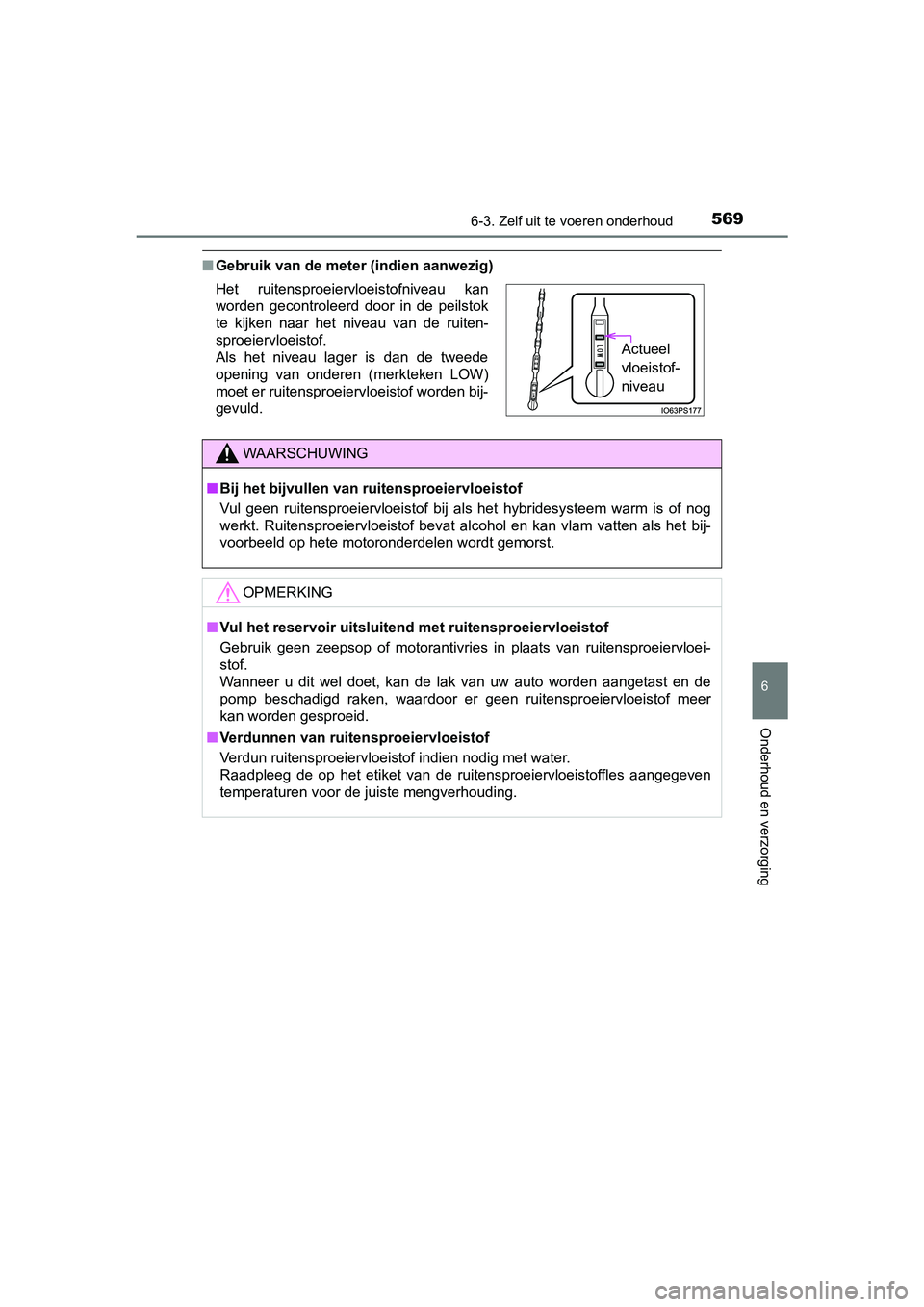

5696-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
■Gebruik van de meter (indien aanwezig)
Het ruitensproeiervloeistofniveau kan
worden gecontroleerd door in de peilstok
te kijken naar het niveau van de ruiten-
sproeiervloeistof.
Als het niveau lager is dan de tweede
opening van onderen (merkteken LOW)
moet er ruitensproeiervloeistof worden bij-
gevuld.
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem war m is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■ Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de
pomp beschadigd raken, waardoor er geen ruitensproeiervloeistof meer
kan worden gesproeid.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles a angegeven
temperaturen voor de juiste mengverhouding.
Actueel
vloeistof-
niveau
