TOYOTA PRIUS 2019 Instructieboekje (in Dutch)

6006-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

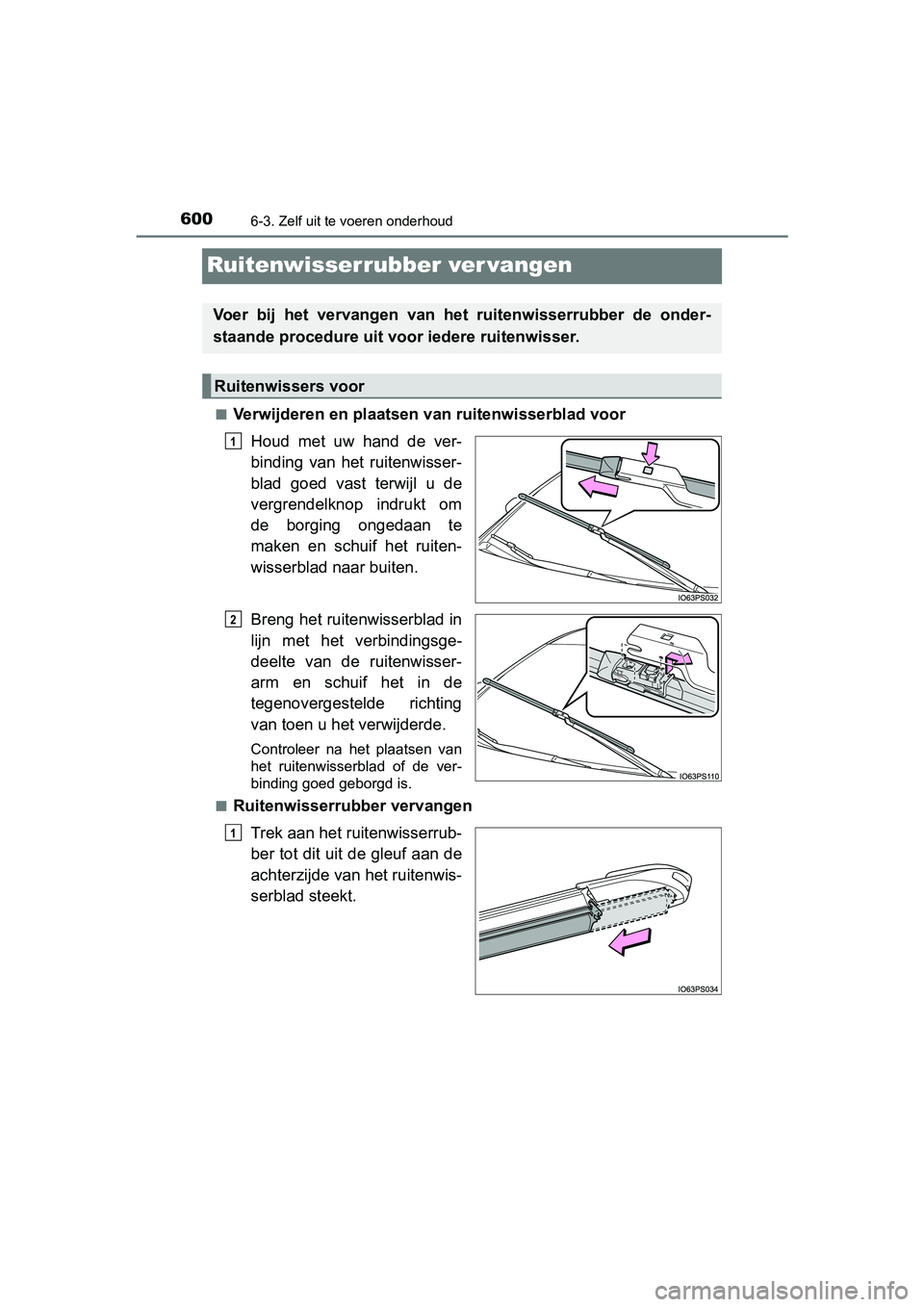

Ruitenwisserrubber ver vangen
■Verwijderen en plaatsen van ruitenwisserblad voorHoud met uw hand de ver-
binding van het ruitenwisser-
blad goed vast terwijl u de
vergrendelknop indrukt om
de borging ongedaan te
maken en schuif het ruiten-
wisserblad naar buiten.
Breng het ruitenwisserblad in
lijn met het verbindingsge-
deelte van de ruitenwisser-
arm en schuif het in de
tegenovergestelde richting
van toen u het verwijderde.
Controleer na het plaatsen van
het ruitenwisserblad of de ver-
binding goed geborgd is.
■
Ruitenwisserrubber vervangen
Trek aan het ruitenwisserrub-
ber tot dit uit de gleuf aan de
achterzijde van het ruitenwis-
serblad steekt.
Voer bij het vervangen van het ruitenwisserrubber de onder-
staande procedure uit voor iedere ruitenwisser.
Ruitenwissers voor
1
2
1
PRIUS_OM_OM47C37E_(EE).book Pag e 600 Tuesday, November 20, 2018 2:06 PM

6016-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

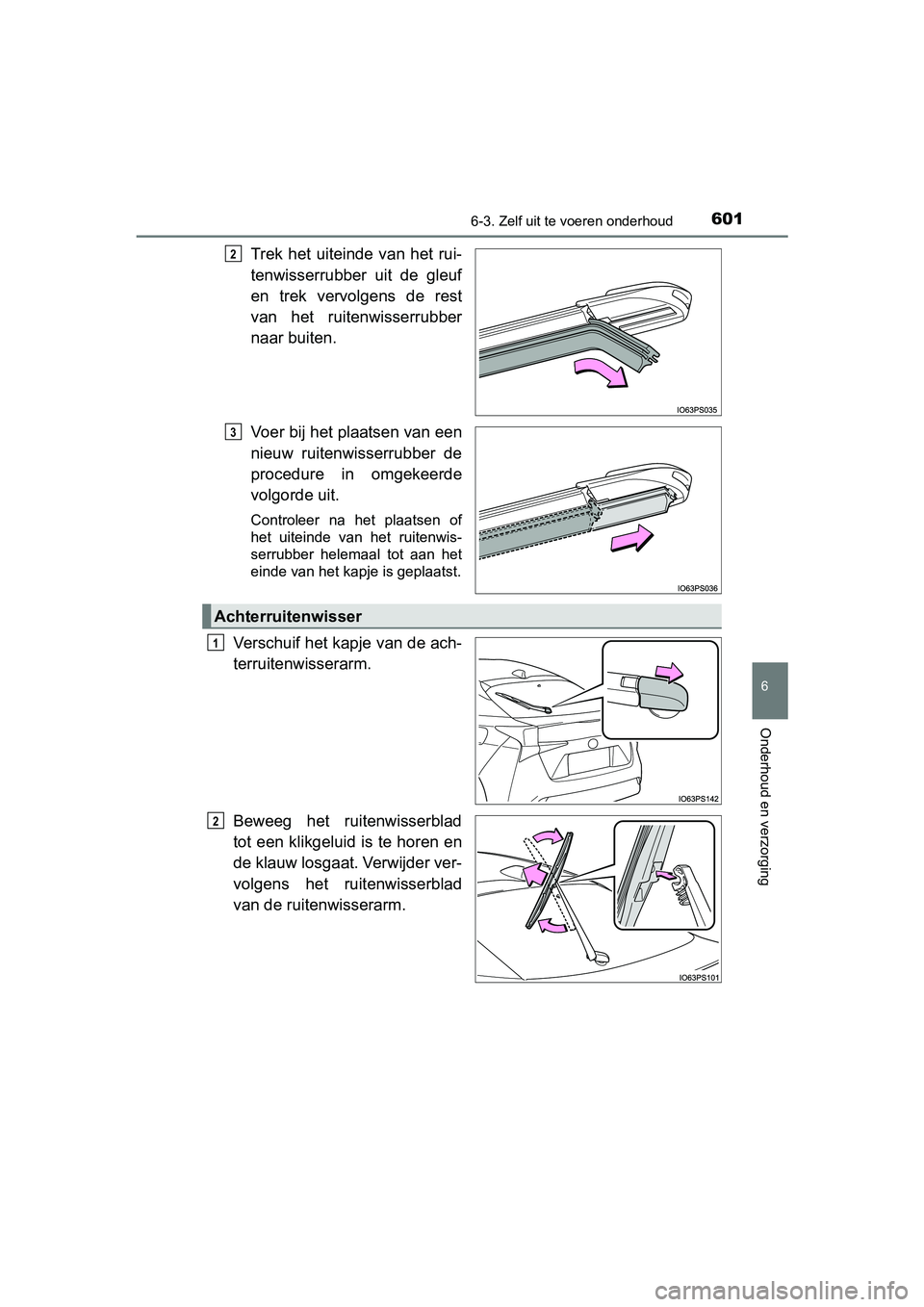

Trek het uiteinde van het rui-
tenwisserrubber uit de gleuf
en trek vervolgens de rest
van het ruitenwisserrubber
naar buiten.
Voer bij het plaatsen van een
nieuw ruitenwisserrubber de
procedure in omgekeerde
volgorde uit.
Controleer na het plaatsen of
het uiteinde van het ruitenwis-
serrubber helemaal tot aan het
einde van het kapje is geplaatst.
Verschuif het kapje van de ach-
terruitenwisserarm.
Beweeg het ruitenwisserblad
tot een klikgeluid is te horen en
de klauw losgaat. Verwijder ver-
volgens het ruitenwisserblad
van de ruitenwisserarm.
2
3
Achterruitenwisser
1
2
PRIUS_OM_OM47C37E_(EE).book Pag e 601 Tuesday, November 20, 2018 2:06 PM

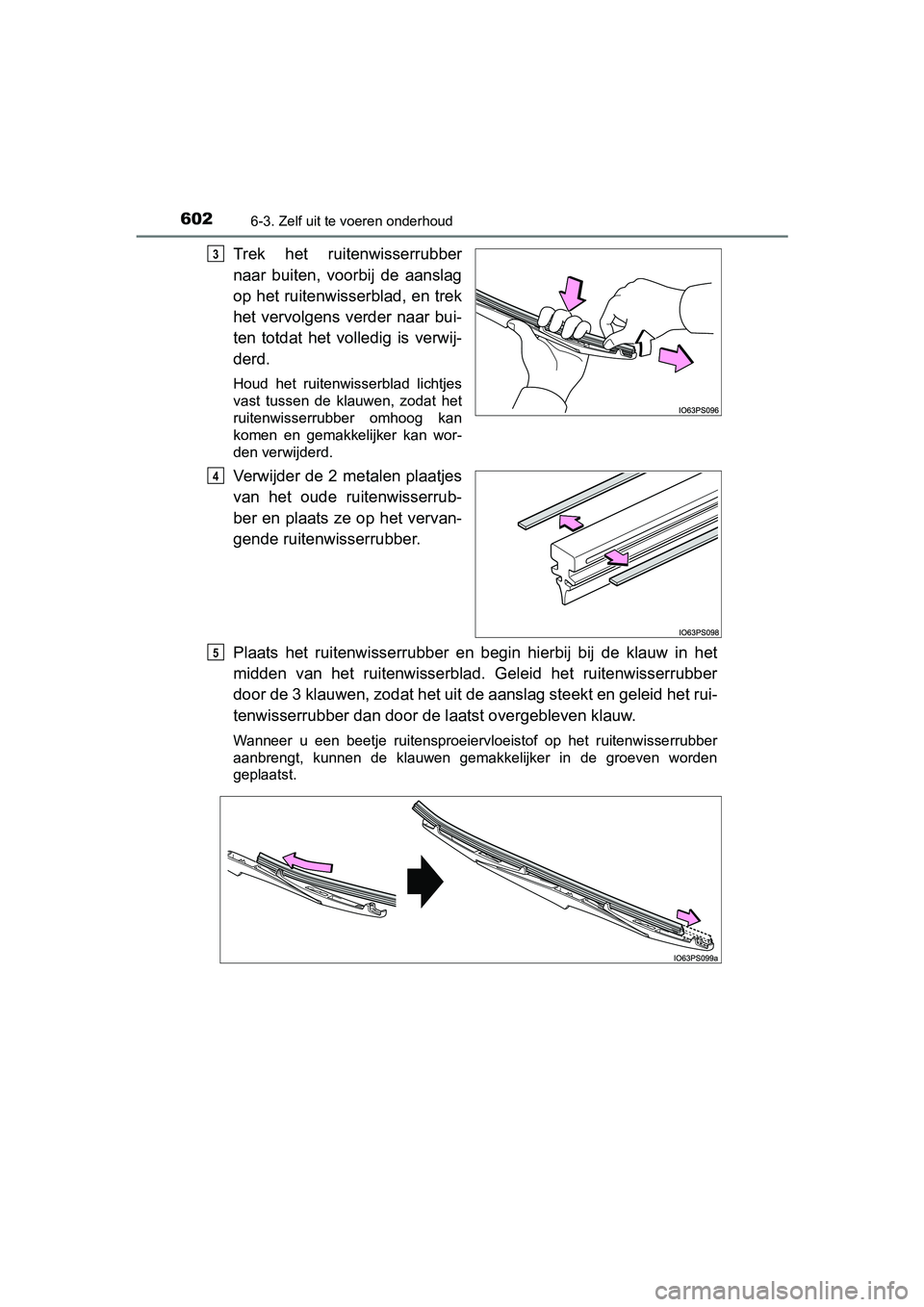

6026-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
Trek het ruitenwisserrubber
naar buiten, voorbij de aanslag
op het ruitenwisserblad, en trek
het vervolgens verder naar bui-
ten totdat het volledig is verwij-
derd.
Houd het ruitenwisserblad lichtjes
vast tussen de klauwen, zodat het
ruitenwisserrubber omhoog kan
komen en gemakkelijker kan wor-
den verwijderd.
Verwijder de 2 metalen plaatjes
van het oude ruitenwisserrub-
ber en plaats ze op het vervan-
gende ruitenwisserrubber.
Plaats het ruitenwisserrubber en begin hierbij bij de klauw in het
midden van het ruitenwisserblad. Geleid het ruitenwisserrubber
door de 3 klauwen, zodat het uit de aanslag steekt en geleid het rui-
tenwisserrubber dan door de l aatst overgebleven klauw.
Wanneer u een beetje ruitensproeiervloeistof op het ruitenwisse rrubber
aanbrengt, kunnen de klauwen gemakkelijker in de groeven worden
geplaatst.
3
4
5
PRIUS_OM_OM47C37E_(EE).book Pag e 602 Tuesday, November 20, 2018 2:06 PM

6036-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

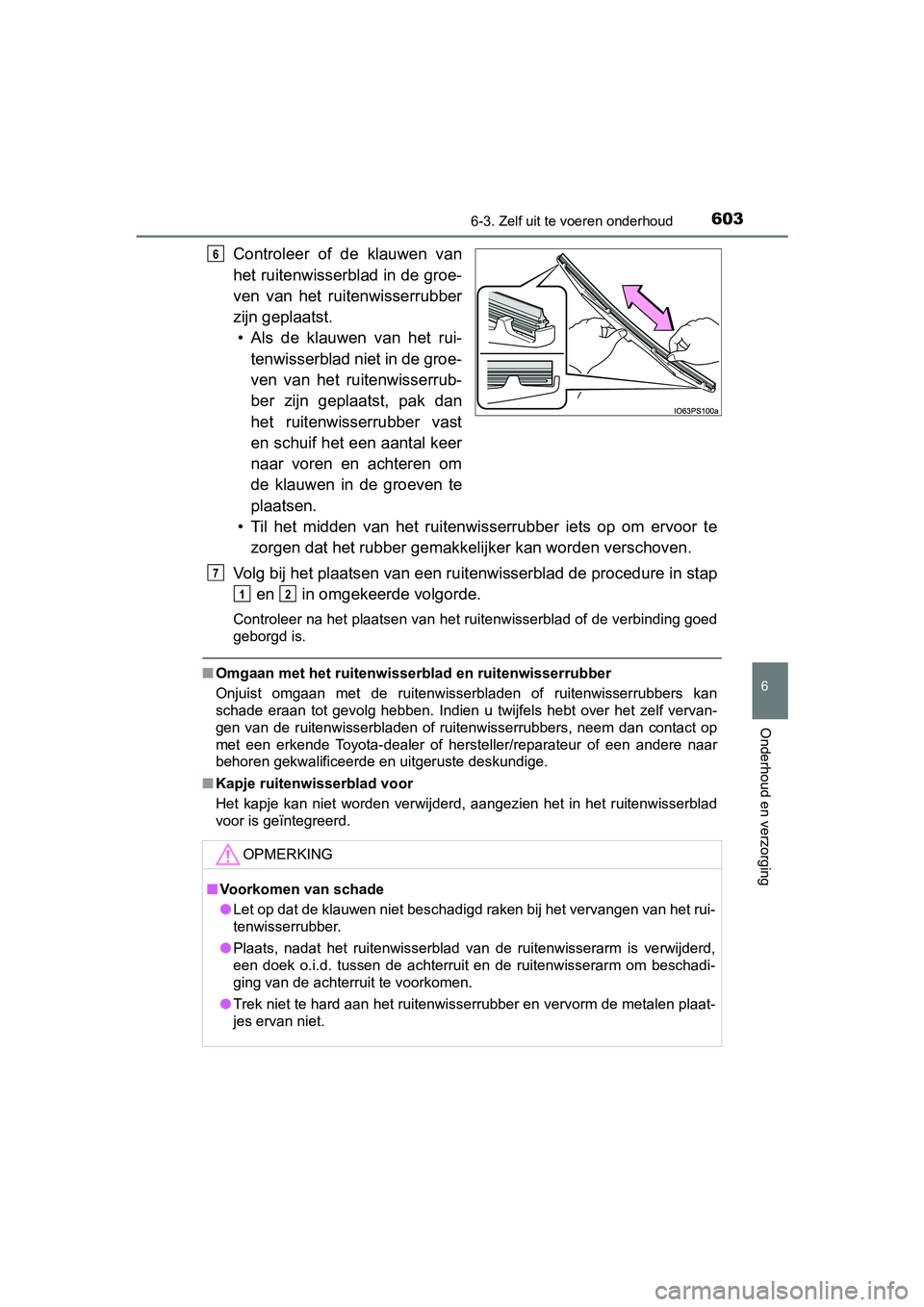

Controleer of de klauwen van
het ruitenwisserblad in de groe-
ven van het ruitenwisserrubber
zijn geplaatst.
• Als de klauwen van het rui- tenwisserblad niet in de groe-
ven van het ruitenwisserrub-
ber zijn geplaatst, pak dan
het ruitenwisserrubber vast
en schuif het een aantal keer
naar voren en achteren om
de klauwen in de groeven te
plaatsen.
• Til het midden van het ruitenwi sserrubber iets op om ervoor te
zorgen dat het rubber gemakkel ijker kan worden verschoven.
Volg bij het plaatsen van een ru itenwisserblad de procedure in stap
en in omgekeerde volgorde.
Controleer na het plaatsen van het ruitenwisserblad of de verbinding goed
geborgd is.
■ Omgaan met het ruitenwisser blad en ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of ruitenwisserrubbers kan
schade eraan tot gevolg hebben. Indien u twijfels hebt over het zelf vervan-
gen van de ruitenwisserbladen of ruitenwisserrubbers, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Kapje ruitenwisserblad voor
Het kapje kan niet worden verwijderd, aangezien het in het ruit enwisserblad
voor is geïntegreerd.
6
OPMERKING
■ Voorkomen van schade
● Let op dat de klauwen niet beschadigd raken bij het vervangen van het rui-
tenwisserrubber.
● Plaats, nadat het ruitenwisserblad van de ruitenwisserarm is ve rwijderd,
een doek o.i.d. tussen de achterruit en de ruitenwisserarm om b eschadi-
ging van de achterruit te voorkomen.
● Trek niet te hard aan het ruitenwisserrubber en vervorm de meta len plaat-
jes ervan niet.
7
12
PRIUS_OM_OM47C37E_(EE).book Pag e 603 Tuesday, November 20, 2018 2:06 PM

6046-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

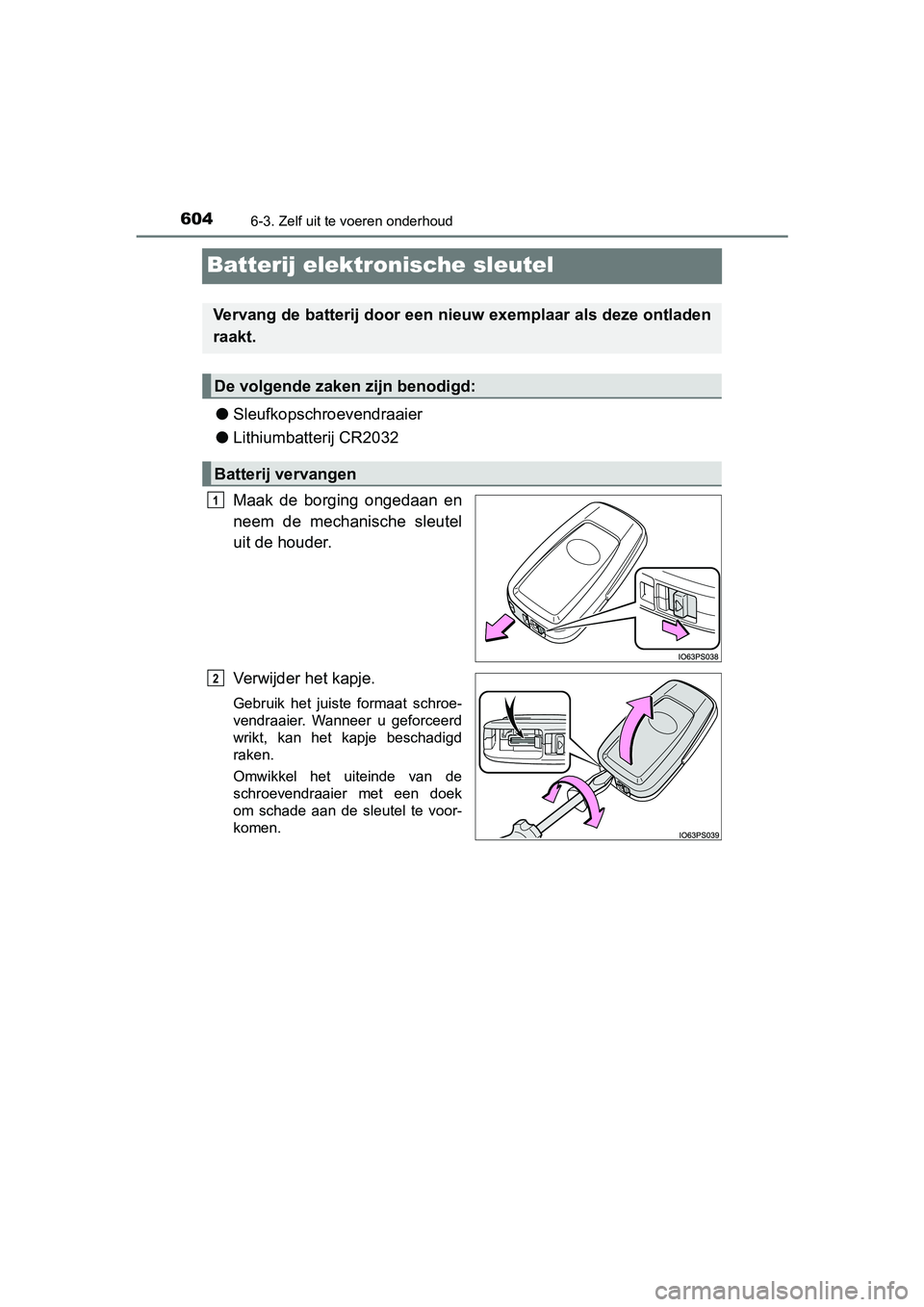

Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Lithiumbatterij CR2032
Maak de borging ongedaan en
neem de mechanische sleutel
uit de houder.
Verwijder het kapje.
Gebruik het juiste formaat schroe-
vendraaier. Wanneer u geforceerd
wrikt, kan het kapje beschadigd
raken.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
PRIUS_OM_OM47C37E_(EE).book Pag e 604 Tuesday, November 20, 2018 2:06 PM

6056-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

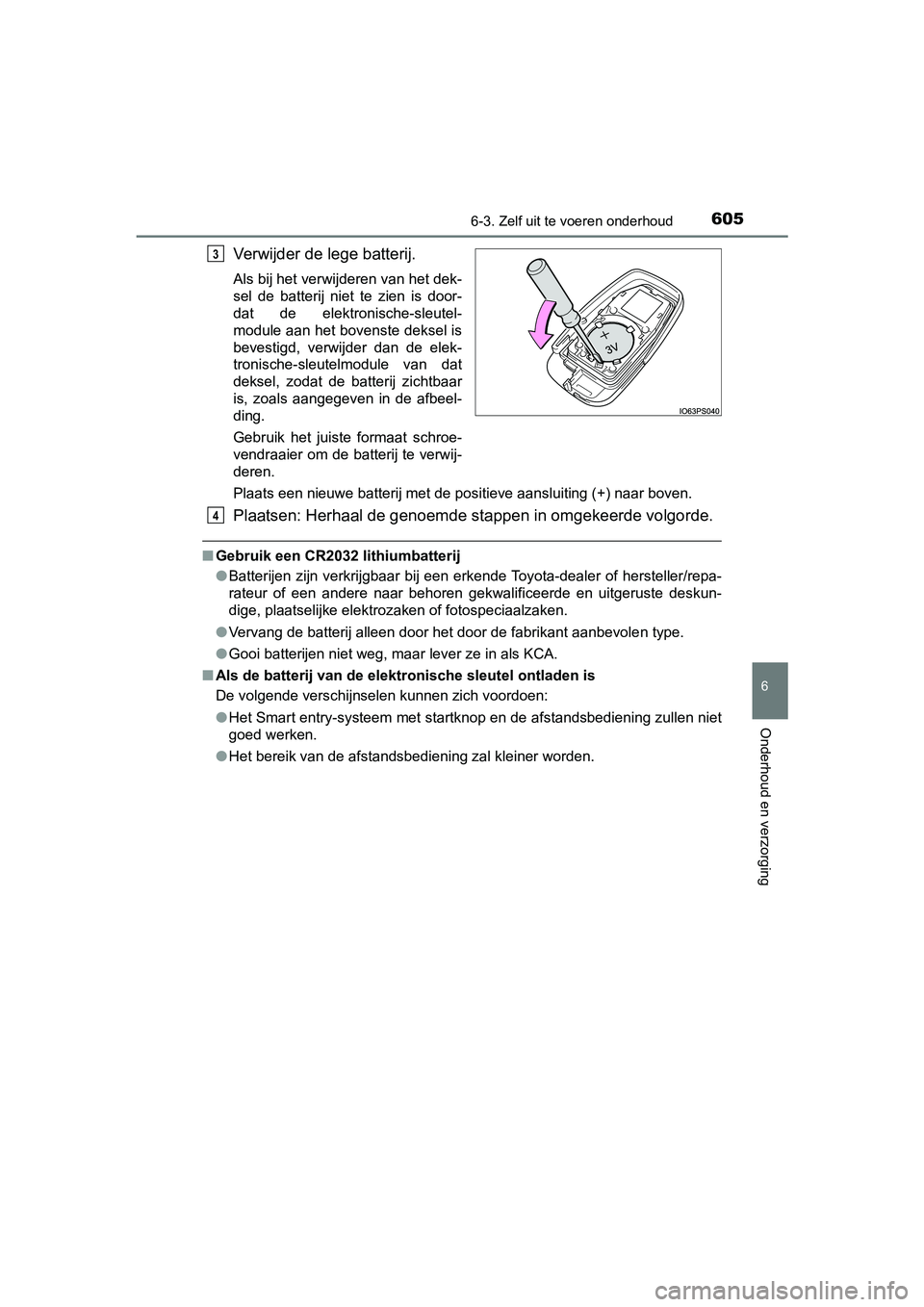

Verwijder de lege batterij.
Als bij het verwijderen van het dek-
sel de batterij niet te zien is door-
dat de elektronische-sleutel-
module aan het bovenste deksel is
bevestigd, verwijder dan de elek-
tronische-sleutelmodule van dat
deksel, zodat de batterij zichtbaar
is, zoals aangegeven in de afbeel-
ding.
Gebruik het juiste formaat schroe-
vendraaier om de batterij te verwij-
deren.
Plaats een nieuwe batterij met de positieve aansluiting (+) naa r boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening z ullen niet
goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
PRIUS_OM_OM47C37E_(EE).book Pag e 605 Tuesday, November 20, 2018 2:06 PM

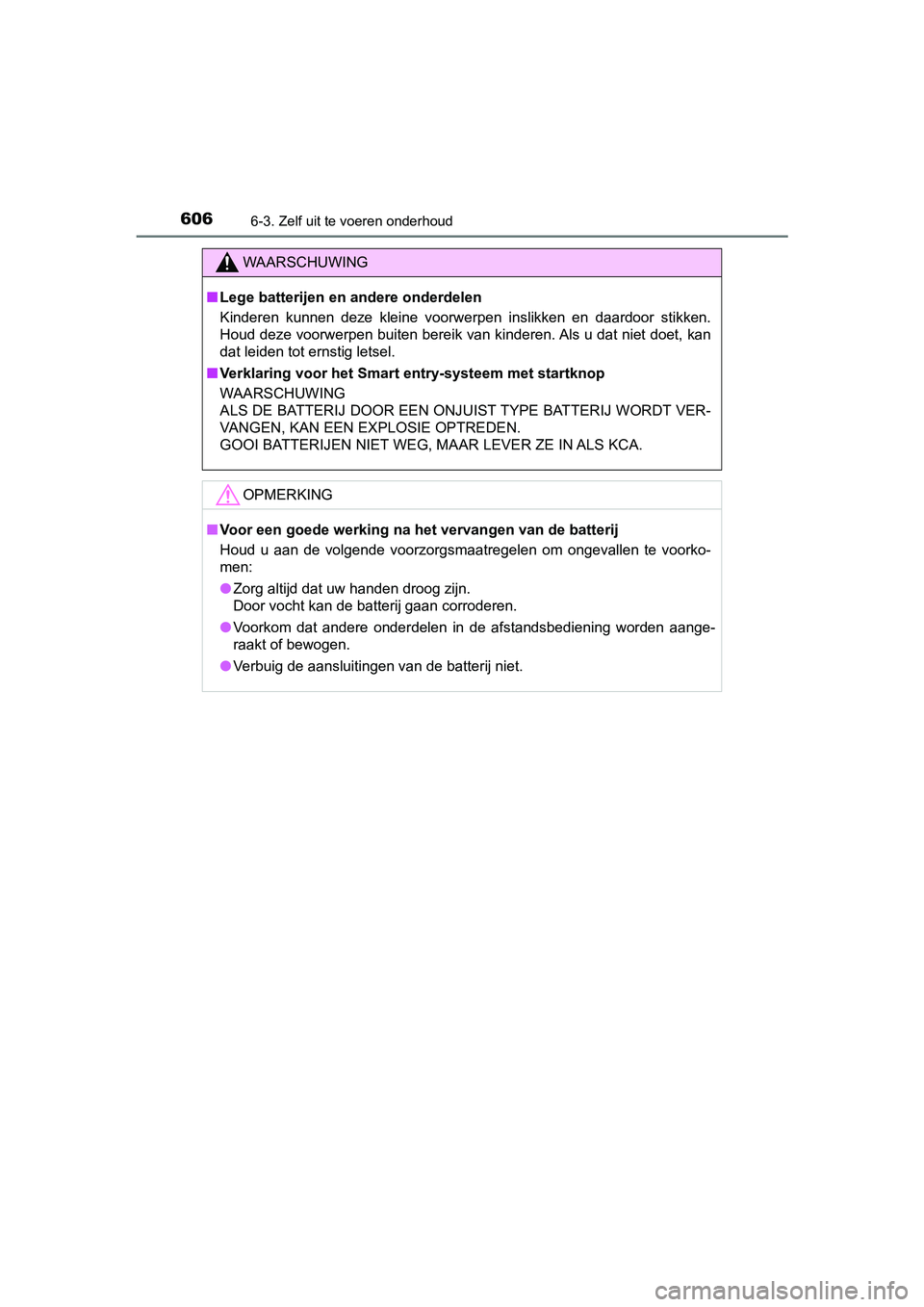

6066-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor het Smart entry-systeem met startknop
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
PRIUS_OM_OM47C37E_(EE).book Pag e 606 Tuesday, November 20, 2018 2:06 PM

6076-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

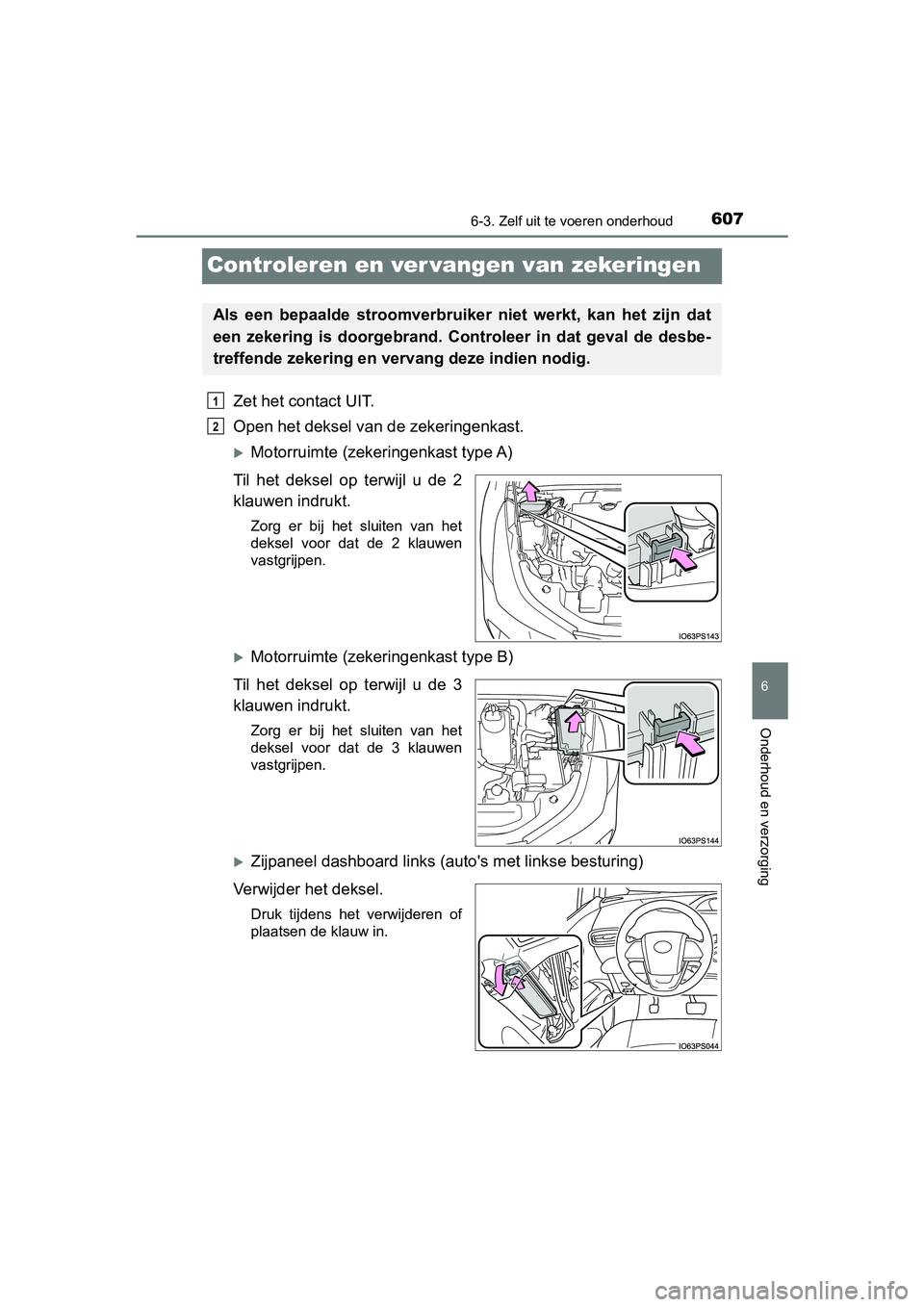

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkast type A)
Til het deksel op terwijl u de 2
klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 2 klauwen
vastgrijpen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3
klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 3 klauwen
vastgrijpen.
Zijpaneel dashboard links (aut o's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
PRIUS_OM_OM47C37E_(EE).book Pag e 607 Tuesday, November 20, 2018 2:06 PM

6086-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

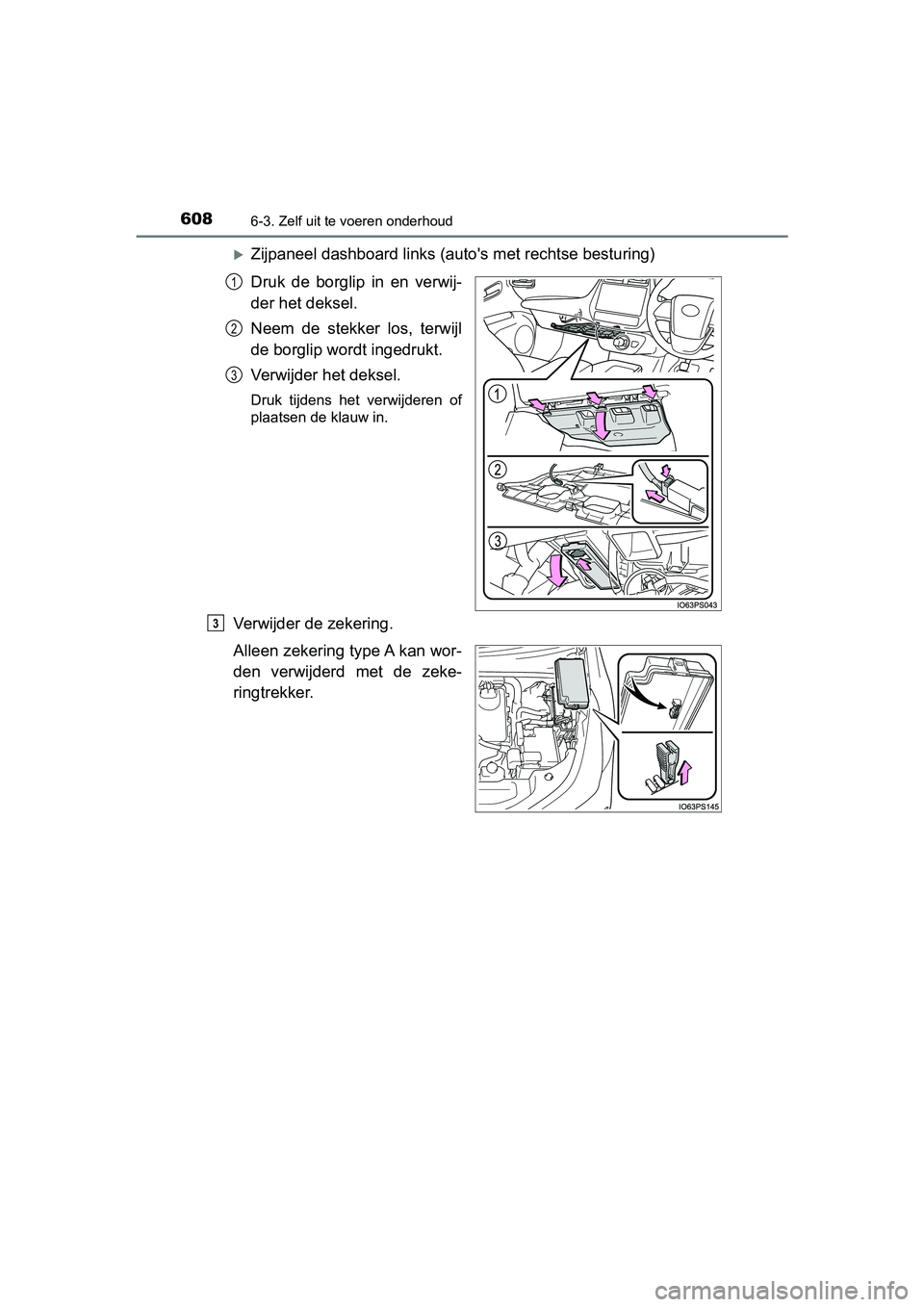

Zijpaneel dashboard links (auto's met rechtse besturing)
Druk de borglip in en verwij-
der het deksel.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zeke-
ringtrekker.
1
2
3
3
PRIUS_OM_OM47C37E_(EE).book Pag e 608 Tuesday, November 20, 2018 2:06 PM

6096-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

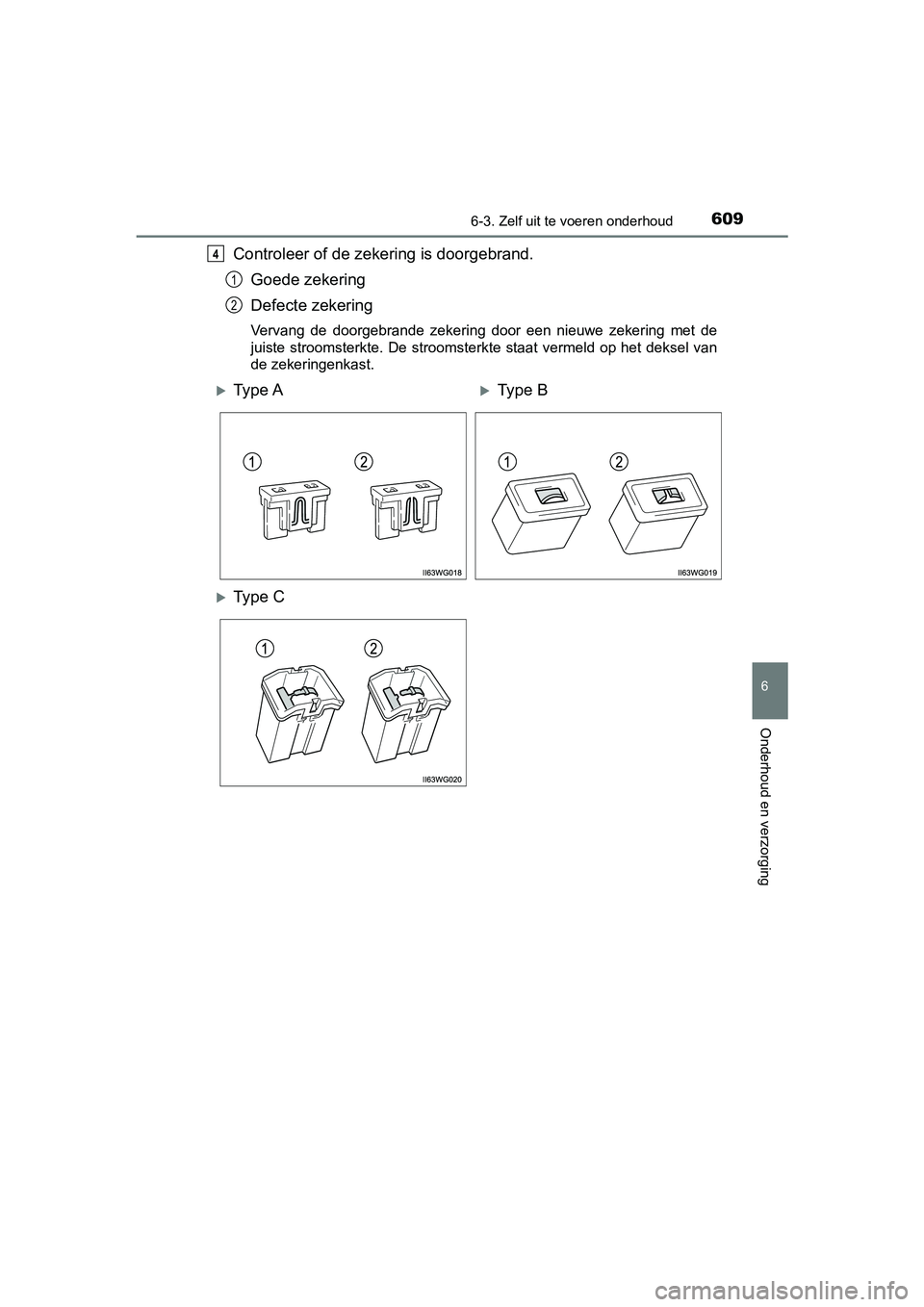

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van
de zekeringenkast.
4
1
2
Ty p e AType B
Ty p e C
