5906-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

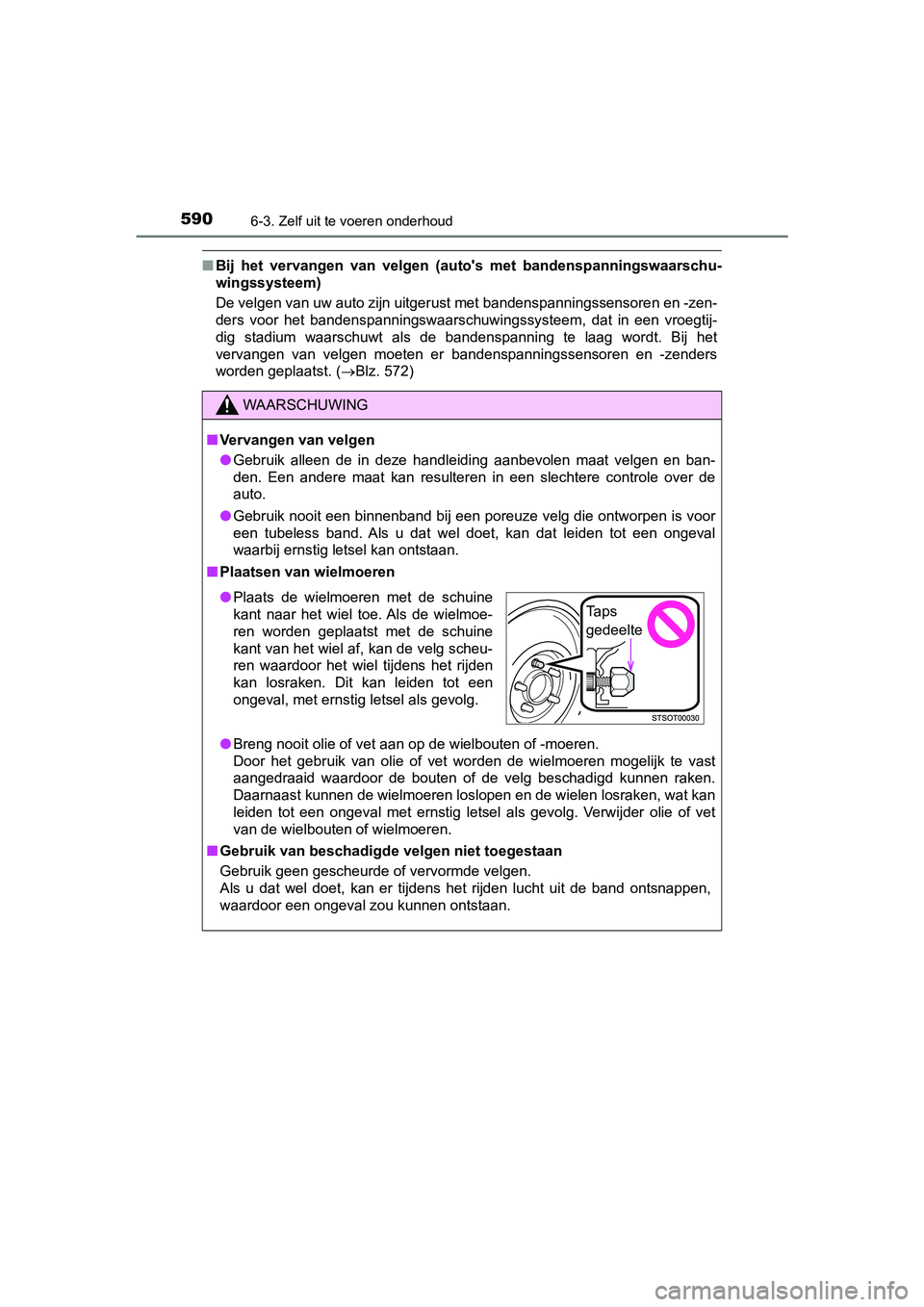

■Bij het vervangen van velgen (auto's met bandenspanningswaarsch u-
wingssysteem)
De velgen van uw auto zijn uitgerust met bandenspanningssensore n en -zen-
ders voor het bandenspanningswaarschuwingssysteem, dat in een v roegtij-
dig stadium waarschuwt als de bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er bandenspanningssensoren en -zend ers
worden geplaatst. ( Blz. 572)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle o ver de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen rak en.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.Taps
gedeelte
PRIUS_OM_OM47C37E_(EE).book Pag e 590 Tuesday, November 20, 2018 2:06 PM
Page 592 of 754

5916-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

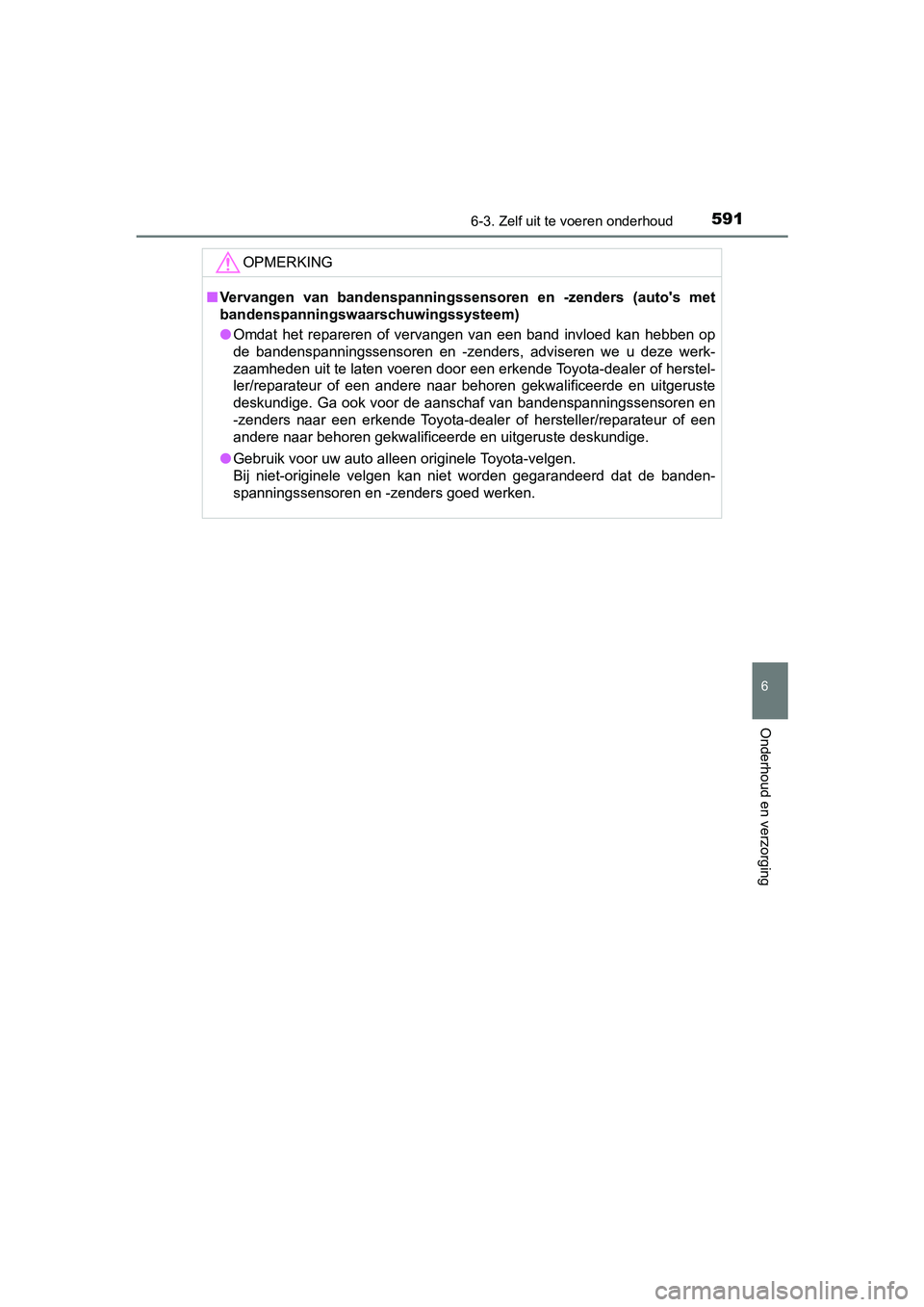

OPMERKING
■Vervangen van bandenspanningssen soren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota- dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.
PRIUS_OM_OM47C37E_(EE).book Pag e 591 Tuesday, November 20, 2018 2:06 PM
Page 593 of 754

5926-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

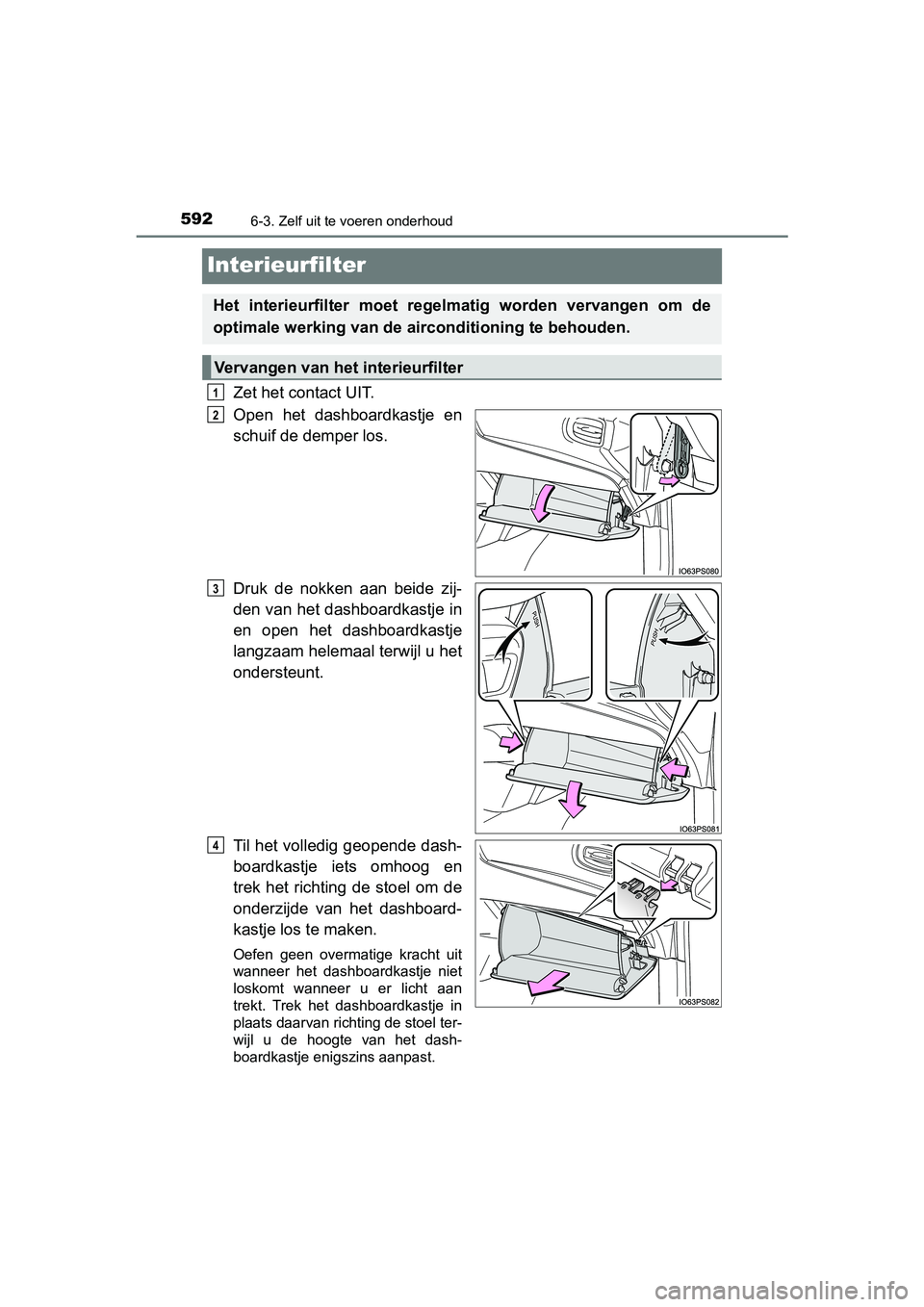

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje en
schuif de demper los.
Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Til het volledig geopende dash-
boardkastje iets omhoog en
trek het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan
trekt. Trek het dashboardkastje in
plaats daarvan richting de stoel ter-
wijl u de hoogte van het dash-
boardkastje enigszins aanpast.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Vervangen van het interieurfilter
1
2
3
4
PRIUS_OM_OM47C37E_(EE).book Pag e 592 Tuesday, November 20, 2018 2:06 PM
Page 594 of 754

5936-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

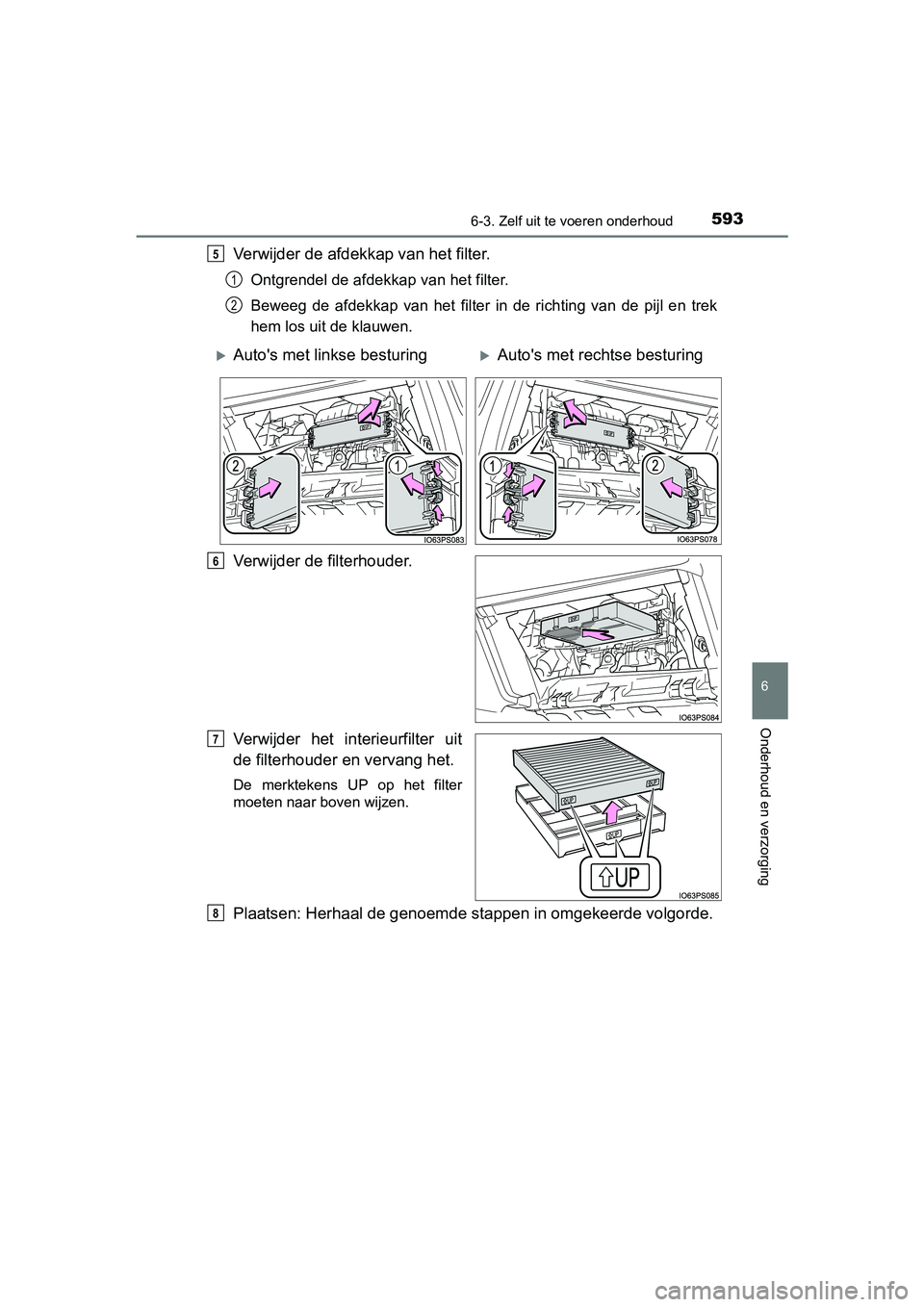

Verwijder de afdekkap van het filter.
Ontgrendel de afdekkap van het filter.
Beweeg de afdekkap van het filter in de richting van de pijl en trek
hem los uit de klauwen.
Verwijder de filterhouder.
Verwijder het interieurfilter uit
de filterhouder en vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
Plaatsen: Herhaal de genoemde st appen in omgekeerde volgorde.
5
1
2
Auto's met linkse besturingAuto's met rechtse besturing
6
7
8
PRIUS_OM_OM47C37E_(EE).book Pag e 593 Tuesday, November 20, 2018 2:06 PM
Page 595 of 754

5946-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

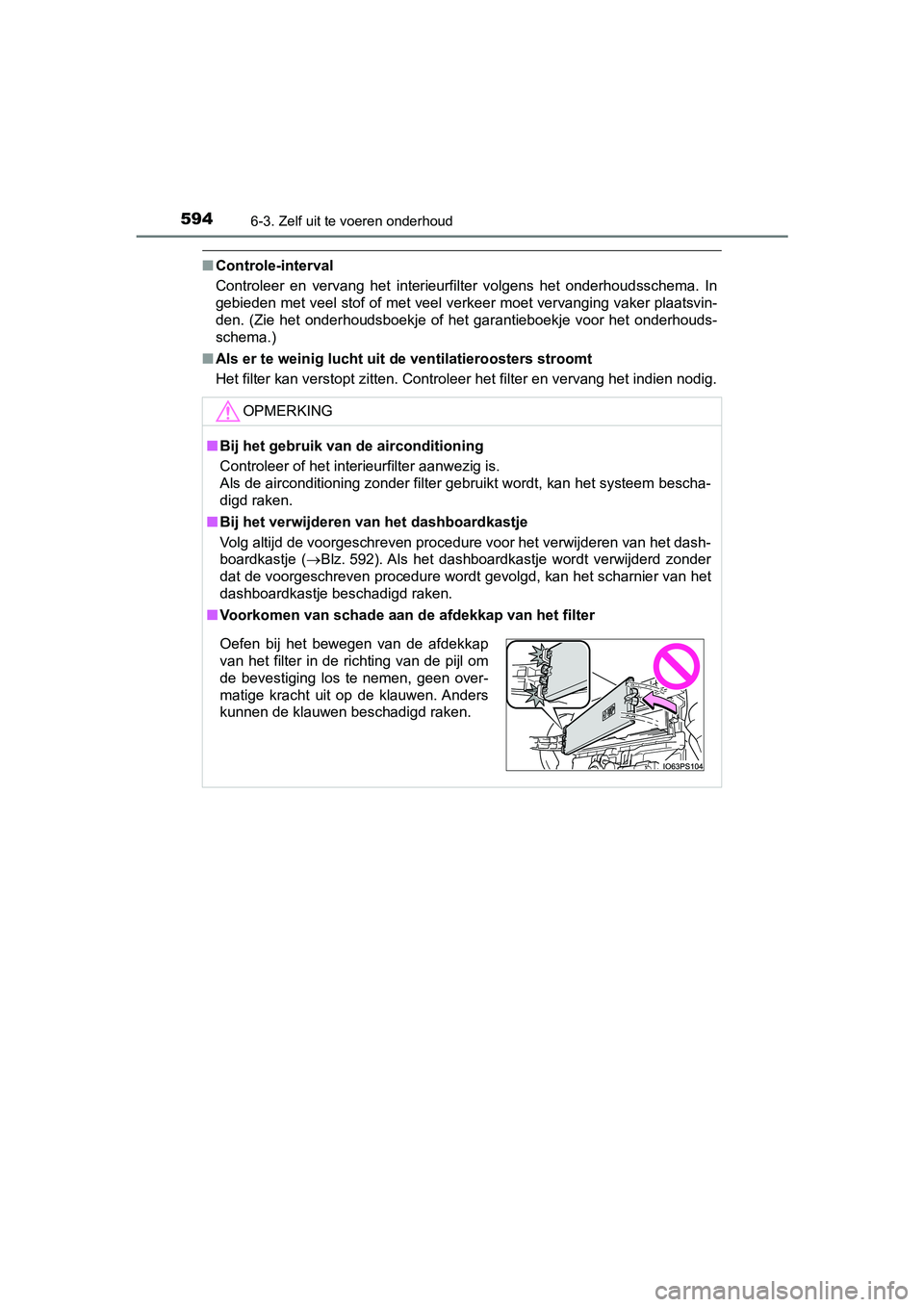

■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( Blz. 592). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
PRIUS_OM_OM47C37E_(EE).book Pag e 594 Tuesday, November 20, 2018 2:06 PM
Page 596 of 754

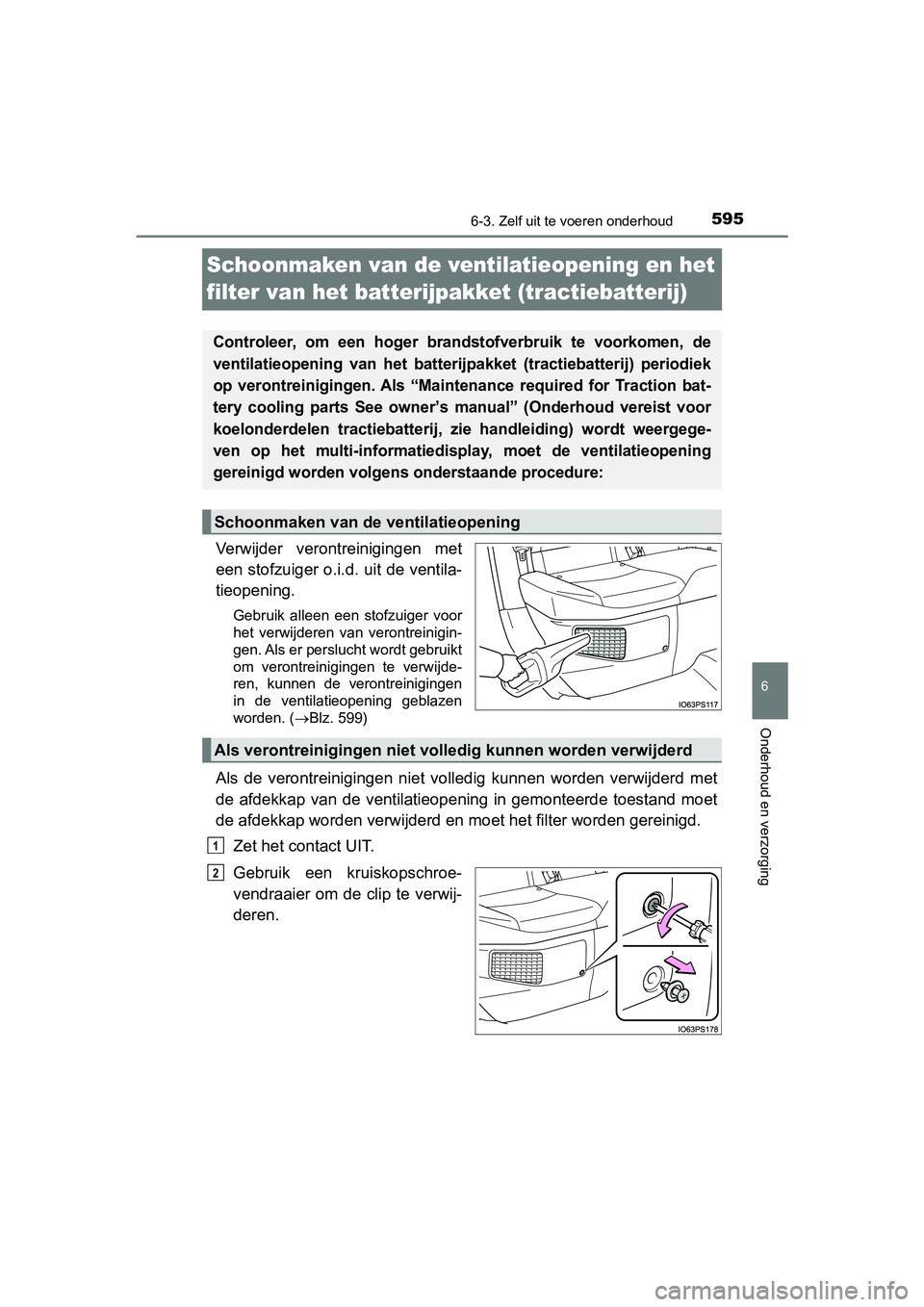

5956-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
Schoonmaken van de vent ilatieopening en het
filter van het batterijpakket (tractiebatterij)
Verwijder verontreinigingen met
een stofzuiger o.i.d. uit de ventila-
tieopening.
Gebruik alleen een stofzuiger voor
het verwijderen van verontreinigin-
gen. Als er perslucht wordt gebruikt
om verontreinigingen te verwijde-
ren, kunnen de verontreinigingen
in de ventilatieopening geblazen
worden. ( Blz. 599)
Als de verontreinigingen niet volledig kunnen worden verwijderd met
de afdekkap van de ventilatieop ening in gemonteerde toestand mo et
de afdekkap worden verwijderd en moet het filter worden gereinigd.
Zet het contact UIT.
Gebruik een kruiskopschroe-
vendraaier om de clip te verwij-
deren.
Controleer, om een hoger brandstofverbruik te voorkomen, de
ventilatieopening van het batterijpakket (tractiebatterij) peri odiek
op verontreinigingen. Als “Maintenance required for Traction ba t-
tery cooling parts See owner’s manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie handleiding) wordt weergege -
ven op het multi-informatiedisplay, moet de ventilatieopening
gereinigd worden volgens onderstaande procedure:
Schoonmaken van de ventilatieopening
Als verontreinigingen niet vol ledig kunnen worden verwijderd
1
2
PRIUS_OM_OM47C37E_(EE).book Pag e 595 Tuesday, November 20, 2018 2:06 PM
Page 597 of 754

5966-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

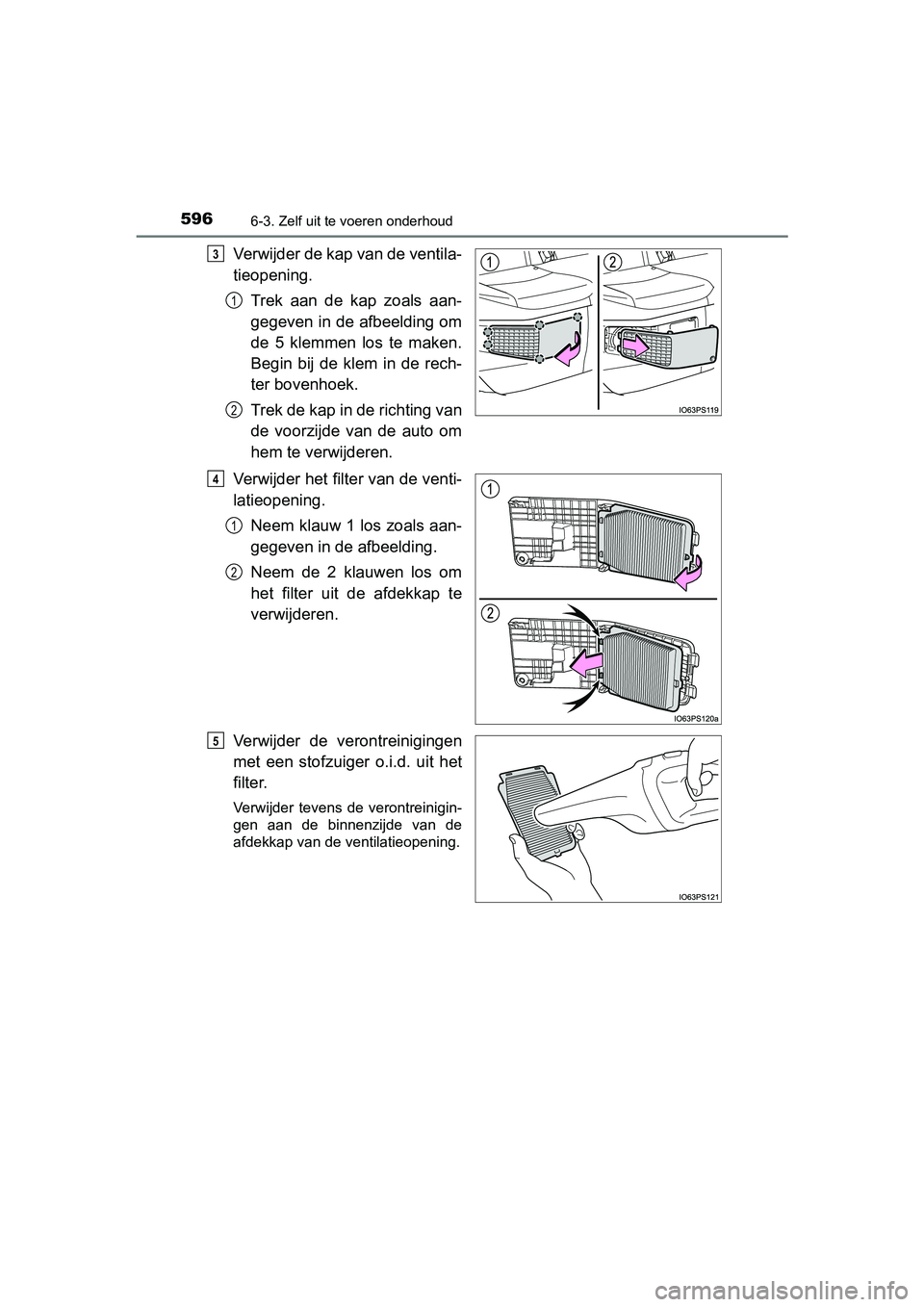

Verwijder de kap van de ventila-
tieopening.Trek aan de kap zoals aan-
gegeven in de afbeelding om
de 5 klemmen los te maken.
Begin bij de klem in de rech-
ter bovenhoek.
Trek de kap in de richting van
de voorzijde van de auto om
hem te verwijderen.
Verwijder het filter van de venti-
latieopening. Neem klauw 1 los zoals aan-
gegeven in de afbeelding.
Neem de 2 klauwen los om
het filter uit de afdekkap te
verwijderen.
Verwijder de verontreinigingen
met een stofzuiger o.i.d. uit het
filter.
Verwijder tevens de verontreinigin-
gen aan de binnenzijde van de
afdekkap van de ventilatieopening.
3
1
2
4
1
2
5
PRIUS_OM_OM47C37E_(EE).book Pag e 596 Tuesday, November 20, 2018 2:06 PM
Page 598 of 754

5976-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

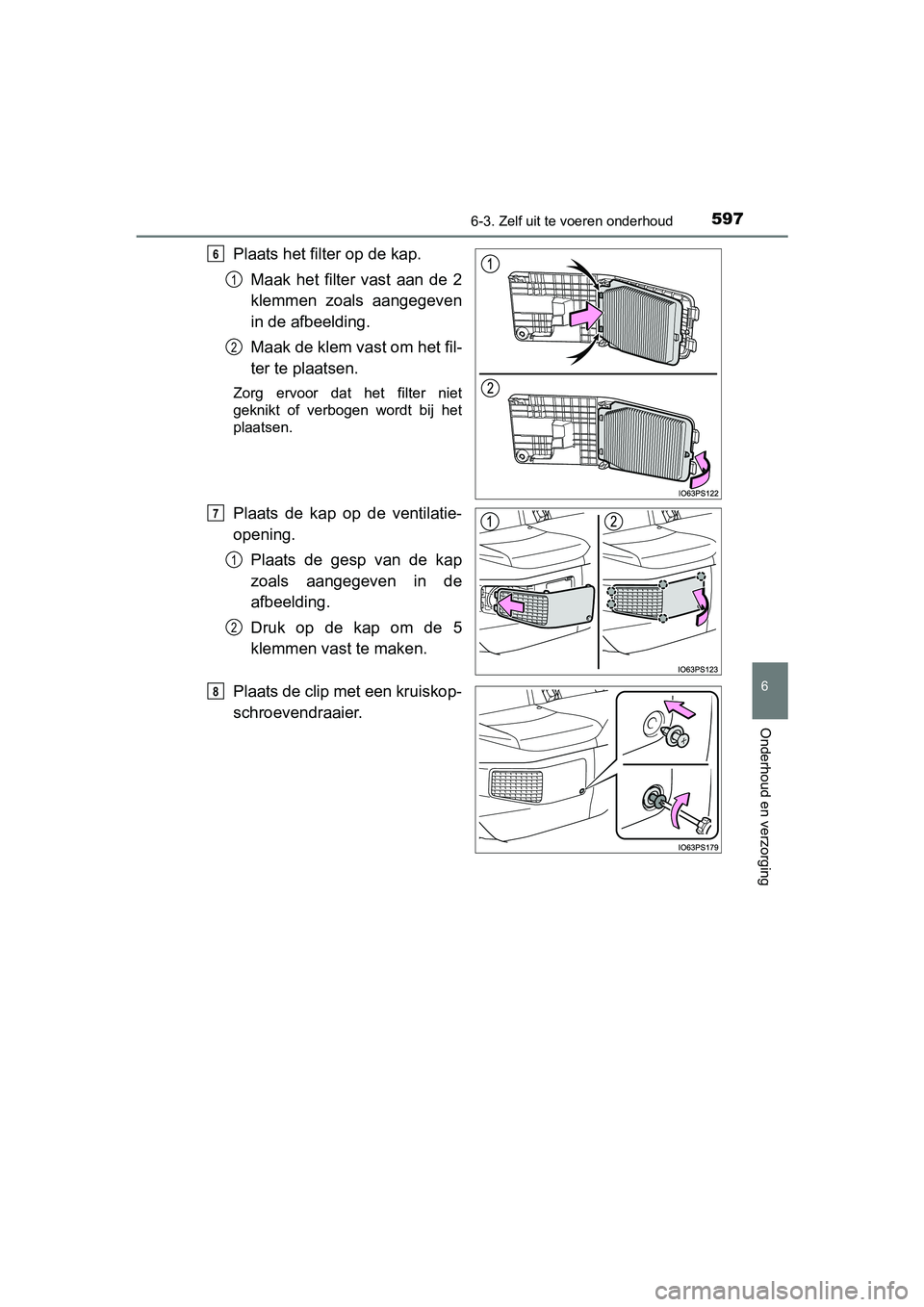

Plaats het filter op de kap.
Maak het filter vast aan de 2
klemmen zoals aangegeven
in de afbeelding.
Maak de klem vast om het fil-
ter te plaatsen.
Zorg ervoor dat het filter niet
geknikt of verbogen wordt bij het
plaatsen.
Plaats de kap op de ventilatie-
opening. Plaats de gesp van de kap
zoals aangegeven in de
afbeelding.
Druk op de kap om de 5
klemmen vast te maken.
Plaats de clip met een kruiskop-
schroevendraaier.
6
1
2
7
1
2
8
PRIUS_OM_OM47C37E_(EE).book Pag e 597 Tuesday, November 20, 2018 2:06 PM
Page 599 of 754

5986-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

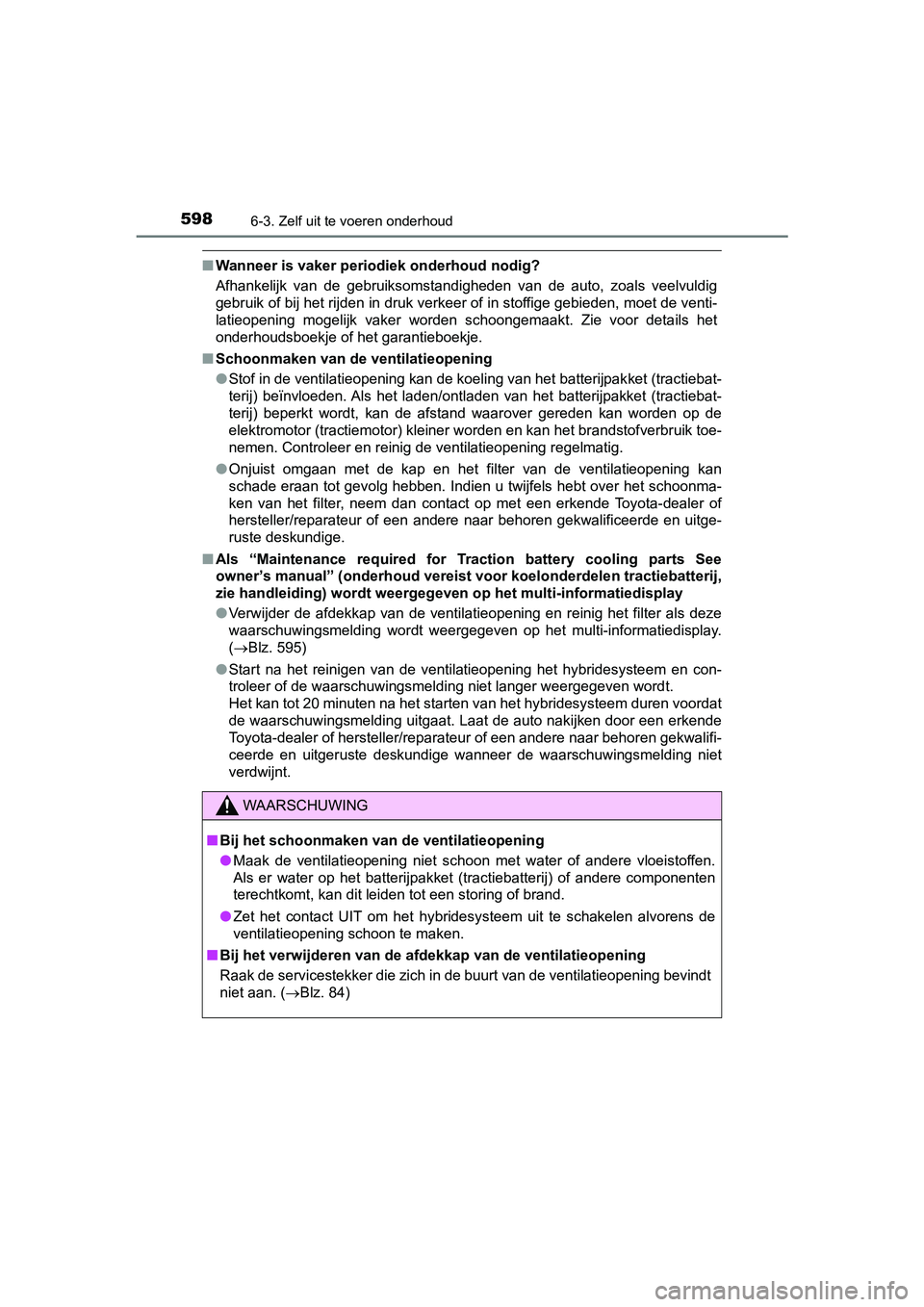

■Wanneer is vaker periodi ek onderhoud nodig?
Afhankelijk van de gebruiksomstandigheden van de auto, zoals ve elvuldig
gebruik of bij het rijden in druk verkeer of in stoffige gebied en, moet de venti-
latieopening mogelijk vaker worden schoongemaakt. Zie voor deta ils het
onderhoudsboekje of het garantieboekje.
■ Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling van het batterijpak ket (tractiebat-
terij) beïnvloeden. Als het laden/ontladen van het batterijpakket (tractiebat-
terij) beperkt wordt, kan de afstand waarover gereden kan worde n op de
elektromotor (tractiemotor) kleiner worden en kan het brandstof verbruik toe-
nemen. Controleer en reinig de ventilatieopening regelmatig.
● Onjuist omgaan met de kap en het filter van de ventilatieopenin g kan
schade eraan tot gevolg hebben. Indien u twijfels hebt over het schoonma-
ken van het filter, neem dan contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Als “Maintenance required for Traction battery cooling parts Se e
owner’s manual” (onderhoud vereist voor koelonderdelen tractieb atterij,
zie handleiding) wordt weergegeven op het multi-informatiedispl ay
● Verwijder de afdekkap van de ventilatieopening en reinig het filter als deze
waarschuwingsmelding wordt weergegeven op het multi-informatied isplay.
( Blz. 595)
● Start na het reinigen van de ventilatieopening het hybridesyste em en con-
troleer of de waarschuwingsmelding niet langer weergegeven word t.
Het kan tot 20 minuten na het starten van het hybridesysteem duren voordat
de waarschuwingsmelding uitgaat. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige wanneer de waarschuwingsmelding niet
verdwijnt.
WAARSCHUWING
■ Bij het schoonmaken van de ventilatieopening
● Maak de ventilatieopening niet schoon met water of andere vloei stoffen.
Als er water op het batterijpakket (tractiebatterij) of andere componenten
terechtkomt, kan dit leiden tot een storing of brand.
● Zet het contact UIT om het hybridesysteem uit te schakelen alvo rens de
ventilatieopening schoon te maken.
■ Bij het verwijderen van de afd ekkap van de ventilatieopening
Raak de servicestekker die zich in de buurt van de ventilatieopening bevindt
niet aan. ( Blz. 84)
PRIUS_OM_OM47C37E_(EE).book Pag e 598 Tuesday, November 20, 2018 2:06 PM
Page 600 of 754

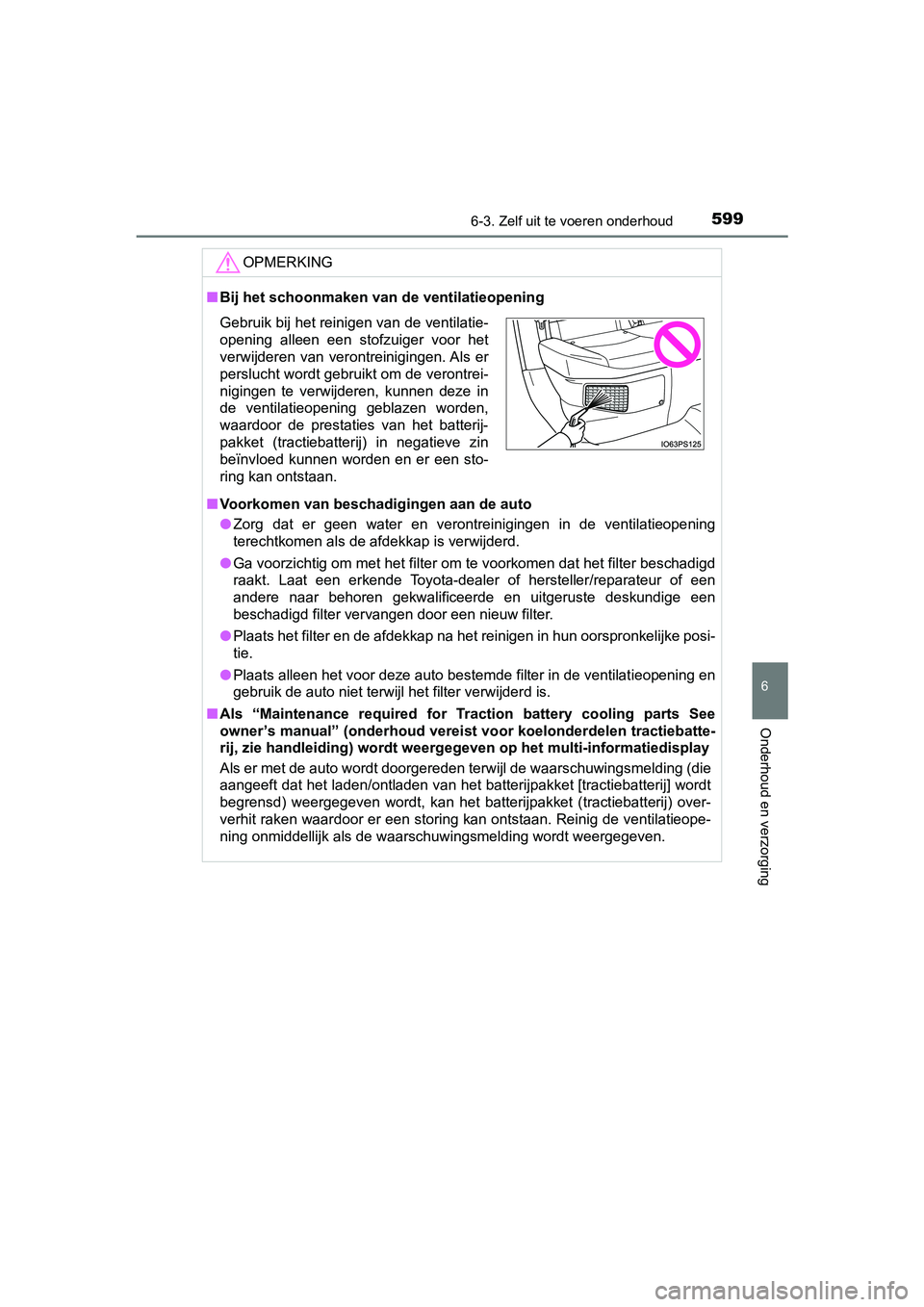

5996-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
OPMERKING
■Bij het schoonmaken van de ventilatieopening
■ Voorkomen van beschad igingen aan de auto
● Zorg dat er geen water en verontreinigingen in de ventilatieope ning
terechtkomen als de afdekkap is verwijderd.
● Ga voorzichtig om met het filter om te voorkomen dat het filter beschadigd
raakt. Laat een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige ee n
beschadigd filter vervangen door een nieuw filter.
● Plaats het filter en de afdekkap na het reinigen in hun oorspronkelijke posi-
tie.
● Plaats alleen het voor deze auto bestemde filter in de ventilat ieopening en
gebruik de auto niet terwijl het filter verwijderd is.
■ Als “Maintenance required for T raction battery cooling parts See
owner’s manual” (onderhoud verei st voor koelonderdelen tractiebatte-
rij, zie handleiding) wordt weergegeven op het multi-informatie display
Als er met de auto wordt doorgereden terwijl de waarschuwingsme lding (die
aangeeft dat het laden/ontladen van het batterijpakket [tractiebatterij] wordt
begrensd) weergegeven wordt, kan het batterijpakket (tractiebat terij) over-
verhit raken waardoor er een storing kan ontstaan. Reinig de ve ntilatieope-
ning onmiddellijk als de waarschuwingsmelding wordt weergegeven .
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het
verwijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontrei-
nigingen te verwijderen, kunnen deze in
de ventilatieopening geblazen worden,
waardoor de prestaties van het batterij-
pakket (tractiebatterij) in negatieve zin
beïnvloed kunnen worden en er een sto-
ring kan ontstaan.
PRIUS_OM_OM47C37E_(EE).book Page 599 Tuesday, November 20, 2018 2:06 PM
