TOYOTA PRIUS 2020 Manuel du propriétaire (in French)

PRIUS_OM_OM47D44D_(D)
6798-1. Caractéristiques
8
Caractéristiques du véhicule

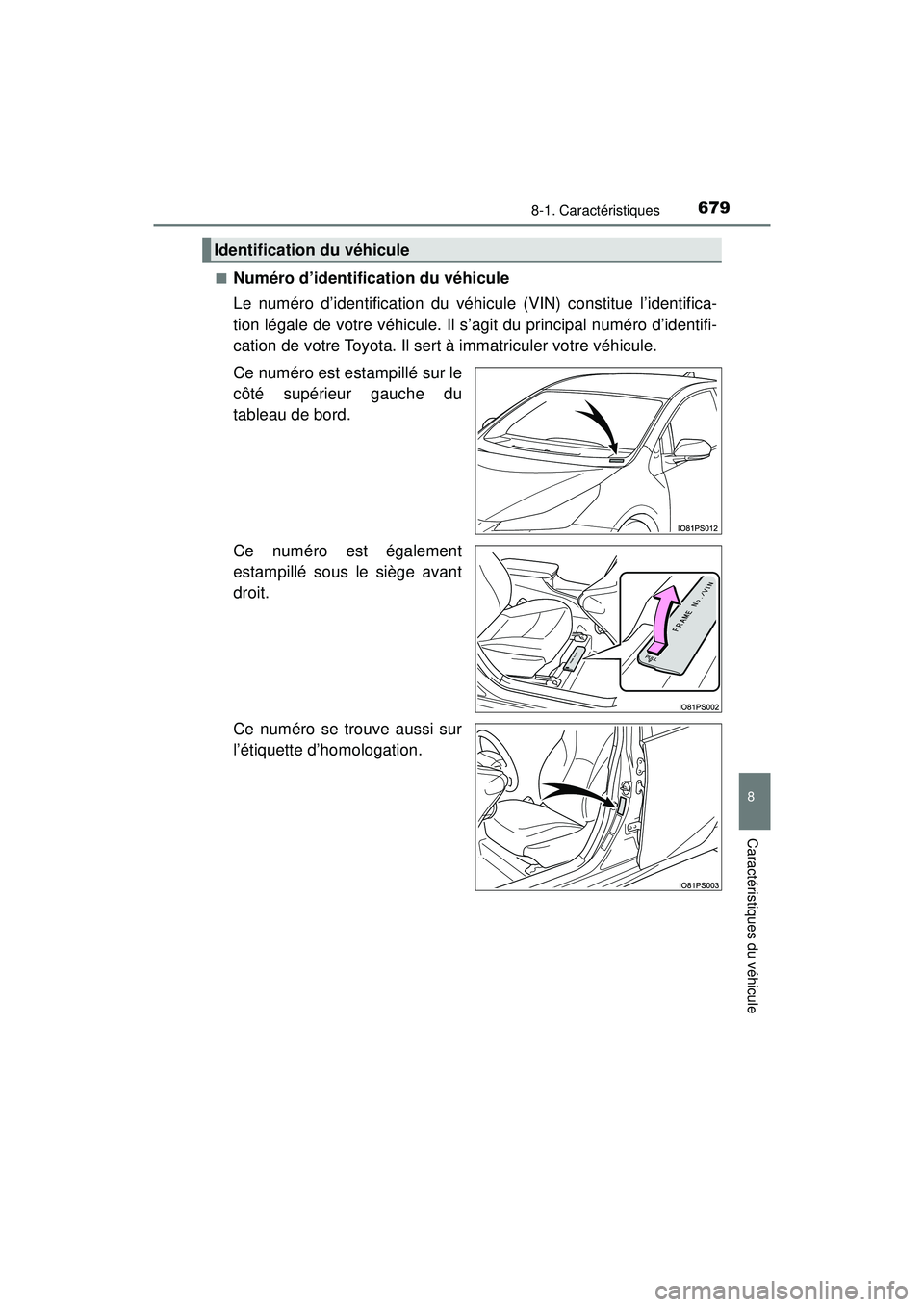

■Numéro d’identification du véhicule
Le numéro d’identification du véhicule (VIN) constitue l’identifica-
tion légale de votre véhicule. Il s’agit du principal numéro d’identifi-
cation de votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro est estampillé sur le
côté supérieur gauche du
tableau de bord.
Ce numéro est également
estampillé sous le siège avant
droit.
Ce numéro se trouve aussi sur
l’étiquette d’homologation.
Identification du véhicule

680
PRIUS_OM_OM47D44D_(D)
8-1. Caractéristiques

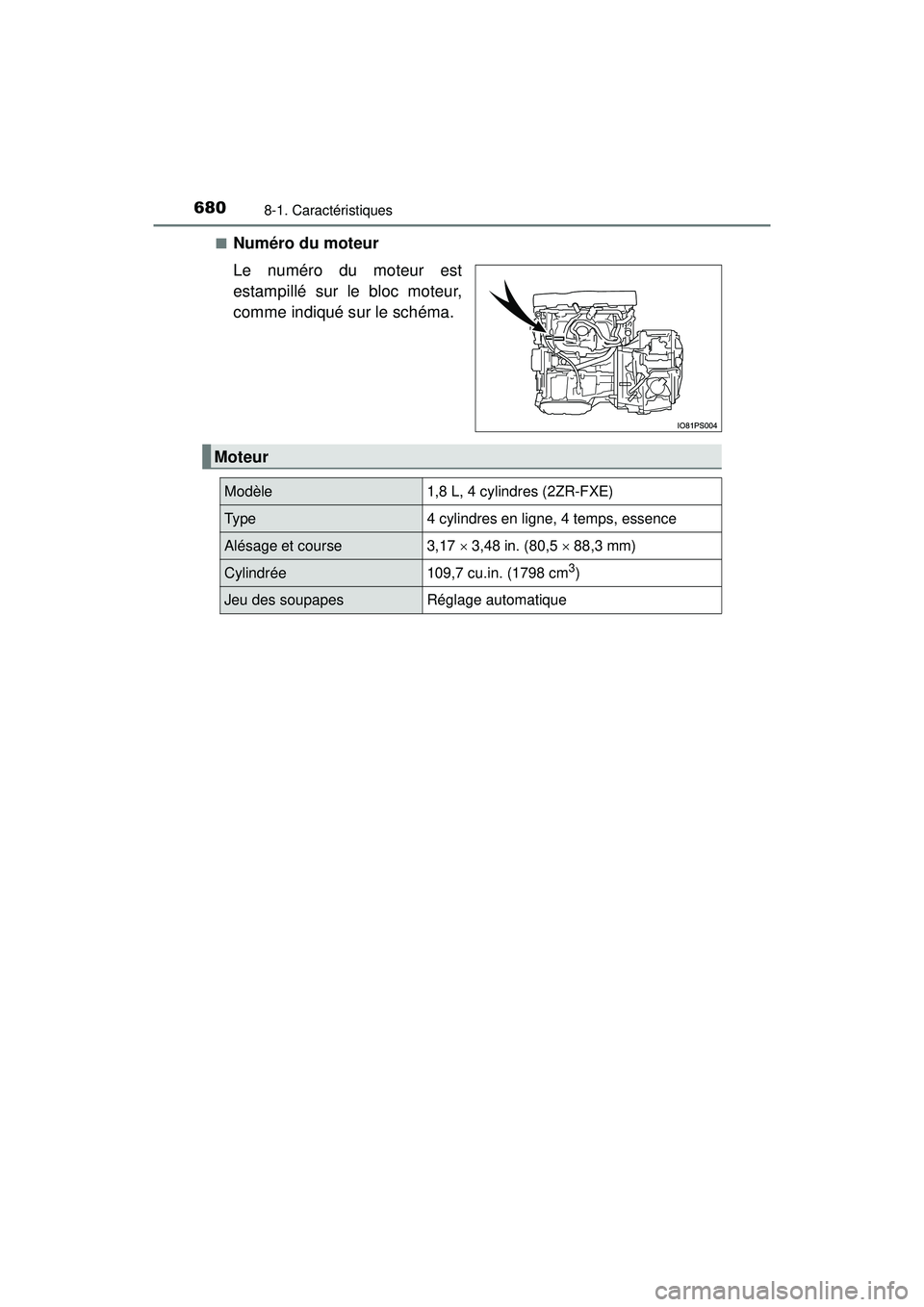

■Numéro du moteur
Le numéro du moteur est
estampillé sur le bloc moteur,
comme indiqué sur le schéma.
Moteur
Modèle1,8 L, 4 cylindres (2ZR-FXE)
Typ e4 cylindres en ligne, 4 temps, essence
Alésage et course3,17  3,48 in. (80,5  88,3 mm)
Cylindrée109,7 cu.in. (1798 cm3)
Jeu des soupapesRéglage automatique

PRIUS_OM_OM47D44D_(D)
6818-1. Caractéristiques
8
Caractéristiques du véhicule

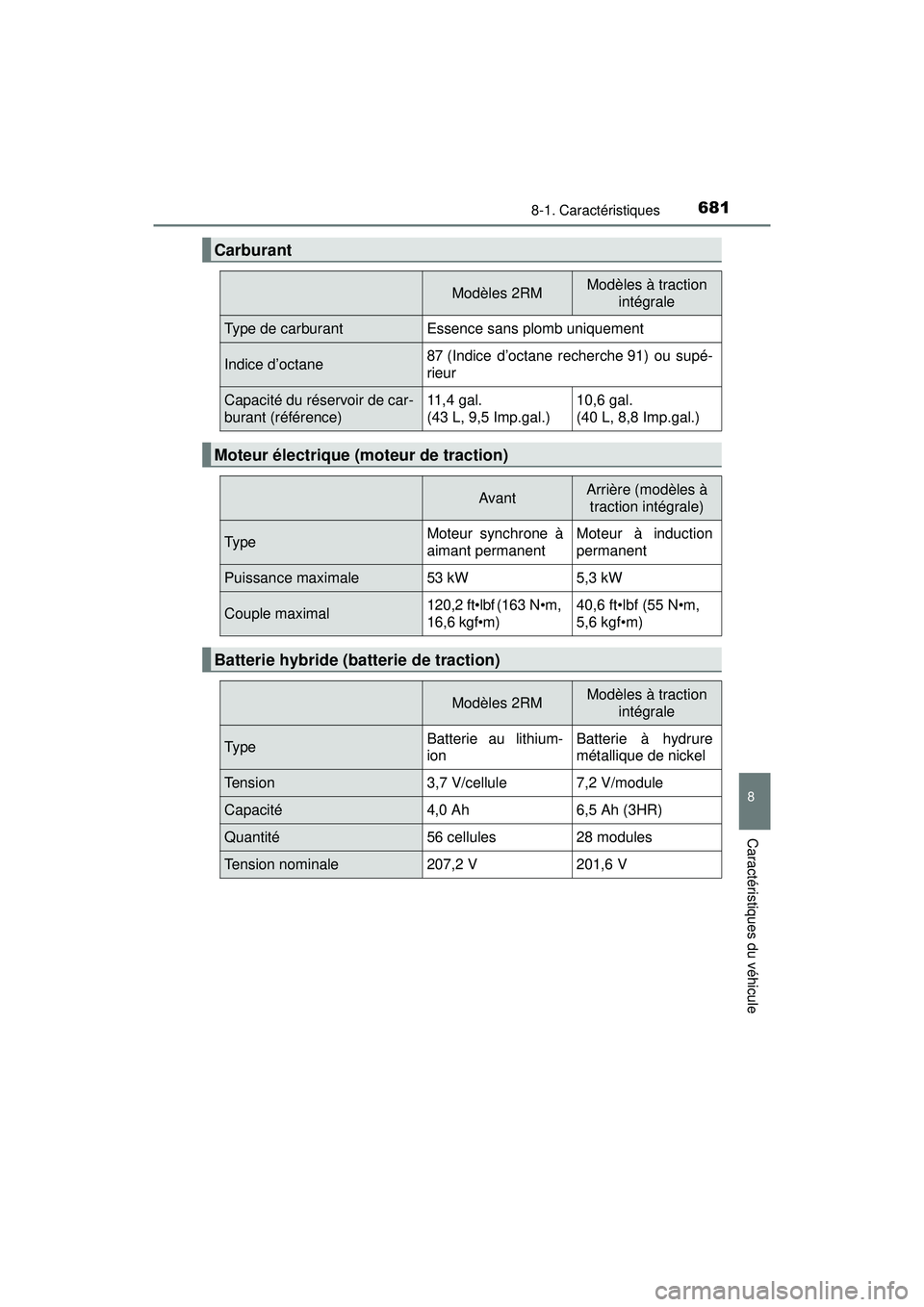

Carburant
Modèles 2RMModèles à traction intégrale
Type de carburantEssence sans plomb uniquement
Indice d’octane87 (Indice d’octane recherche 91) ou supé-
rieur
Capacité du réservoir de car-
burant (référence)11,4 gal.
(43 L, 9,5 Imp.gal.)10,6 gal.
(40 L, 8,8 Imp.gal.)
Moteur électrique (moteur de traction)
AvantArrière (modèles à traction intégrale)
Typ eMoteur synchrone à
aimant permanentMoteur à induction
permanent
Puissance maximale53 kW5,3 kW
Couple maximal120,2 ft•lbf (163 N•m,
16,6 kgf•m)40,6 ft•lbf (55 N•m,
5,6 kgf•m)
Batterie hybride (batterie de traction)
Modèles 2RMModèles à traction intégrale
Typ eBatterie au lithium-
ionBatterie à hydrure
métallique de nickel
Tension3,7 V/cellule7,2 V/module
Capacité4,0 Ah6,5 Ah (3HR)
Quantité56 cellules28 modules
Tension nominale207,2 V201,6 V

682
PRIUS_OM_OM47D44D_(D)
8-1. Caractéristiques
■Quantité d’huile (Vidange et remplissage [référence*])
* : La quantité d’huile moteur est indiquée comme référence à des fins devidange d’huile moteur. Garez le véhicule sur un sol parfaitement horizon-
tal. Après avoir réchauffé le moteur et désactivé le système hybride, atten-
dez plus de 5 minutes, puis vérifiez le niveau d’huile sur la jauge d’huile.
■
Choix de l’huile moteur
Votre véhicule Toyota utilise de l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota). Utilisez de l’huile “Toyota Genuine
Motor Oil” (huile moteur d’origine Toyota) approuvée par Toyota, ou
une huile équivalente correspondant au grade et à la viscosité ci-
dessous.
Grade d’huile : Huile moteur multigrade API SN/RC
Viscosité recommandée : SAE 0W-16
La viscosité SAE 0W-16 est le
meilleur choix pour faire des
économies de carburant et pour
le démarrage à froid en hiver.
Si vous ne pouvez pas vous
procurer de l’huile SAE 0W-16,
vous pouvez utiliser de l’huile
SAE 0W-20. Toutefois, elle doit
être remplacée par de l’huile
SAE 0W-16 lors de la vidange
suivante.
Système de lubrification
Avec filtre4,4 qt. (4,2 L, 3,7 Imp.qt.)
Sans filtre4,1 qt. (3,9 L, 3,4 Imp.qt.)
Température extérieure

PRIUS_OM_OM47D44D_(D)
6838-1. Caractéristiques
8
Caractéristiques du véhicule

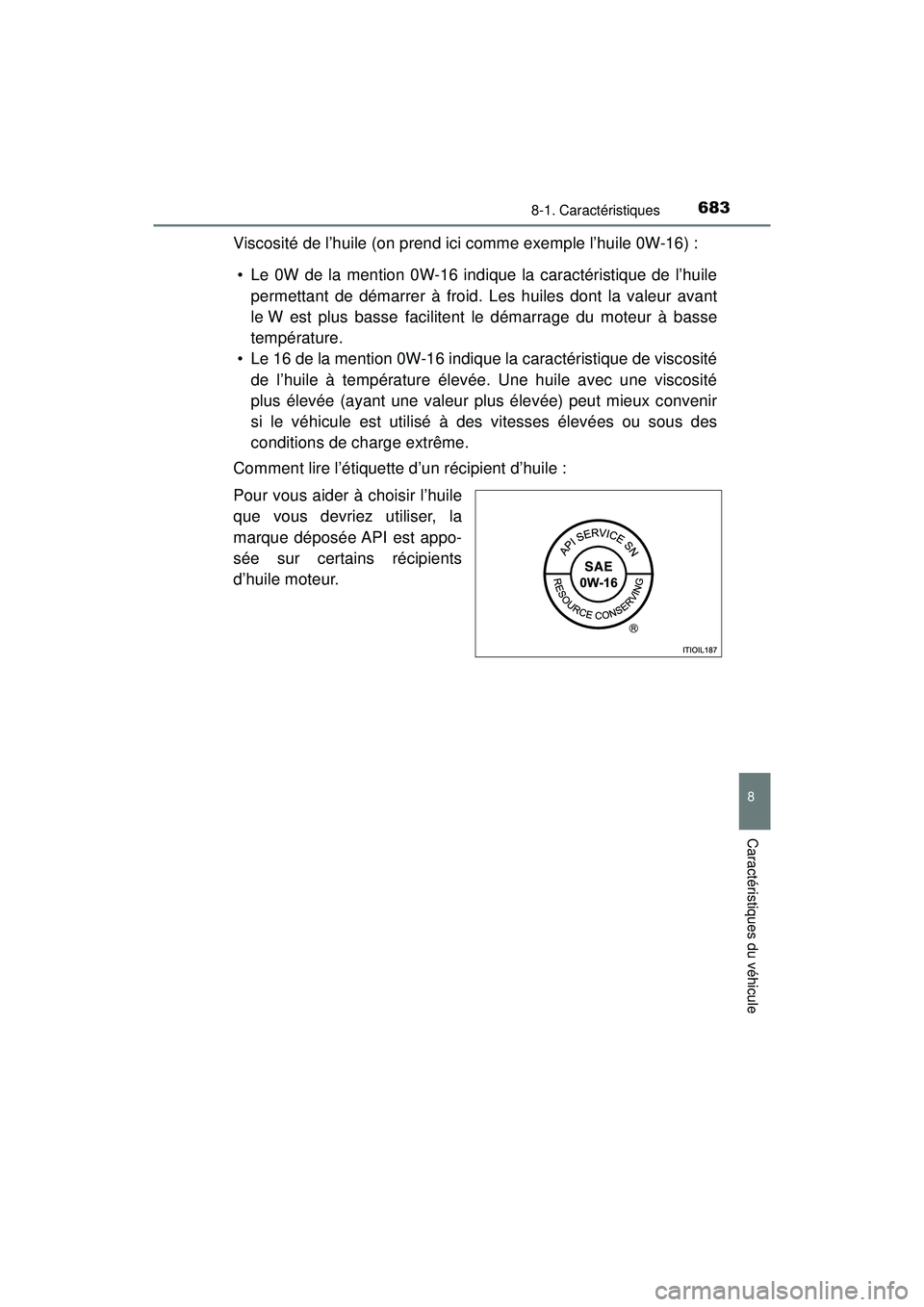

Viscosité de l’huile (on prend ici comme exemple l’huile 0W-16) :• Le 0W de la mention 0W-16 indique la caractéristique de l’huile permettant de démarrer à froid. Les huiles dont la valeur avant
le W est plus basse facilitent le démarrage du moteur à basse
température.
• Le 16 de la mention 0W-16 indique la caractéristique de viscosité
de l’huile à température élevée. Une huile avec une viscosité
plus élevée (ayant une valeur plus élevée) peut mieux convenir
si le véhicule est utilisé à des vitesses élevées ou sous des
conditions de charge extrême.
Comment lire l’étiquette d’un récipient d’huile :
Pour vous aider à choisir l’huile
que vous devriez utiliser, la
marque déposée API est appo-
sée sur certains récipients
d’huile moteur.

684
PRIUS_OM_OM47D44D_(D)
8-1. Caractéristiques

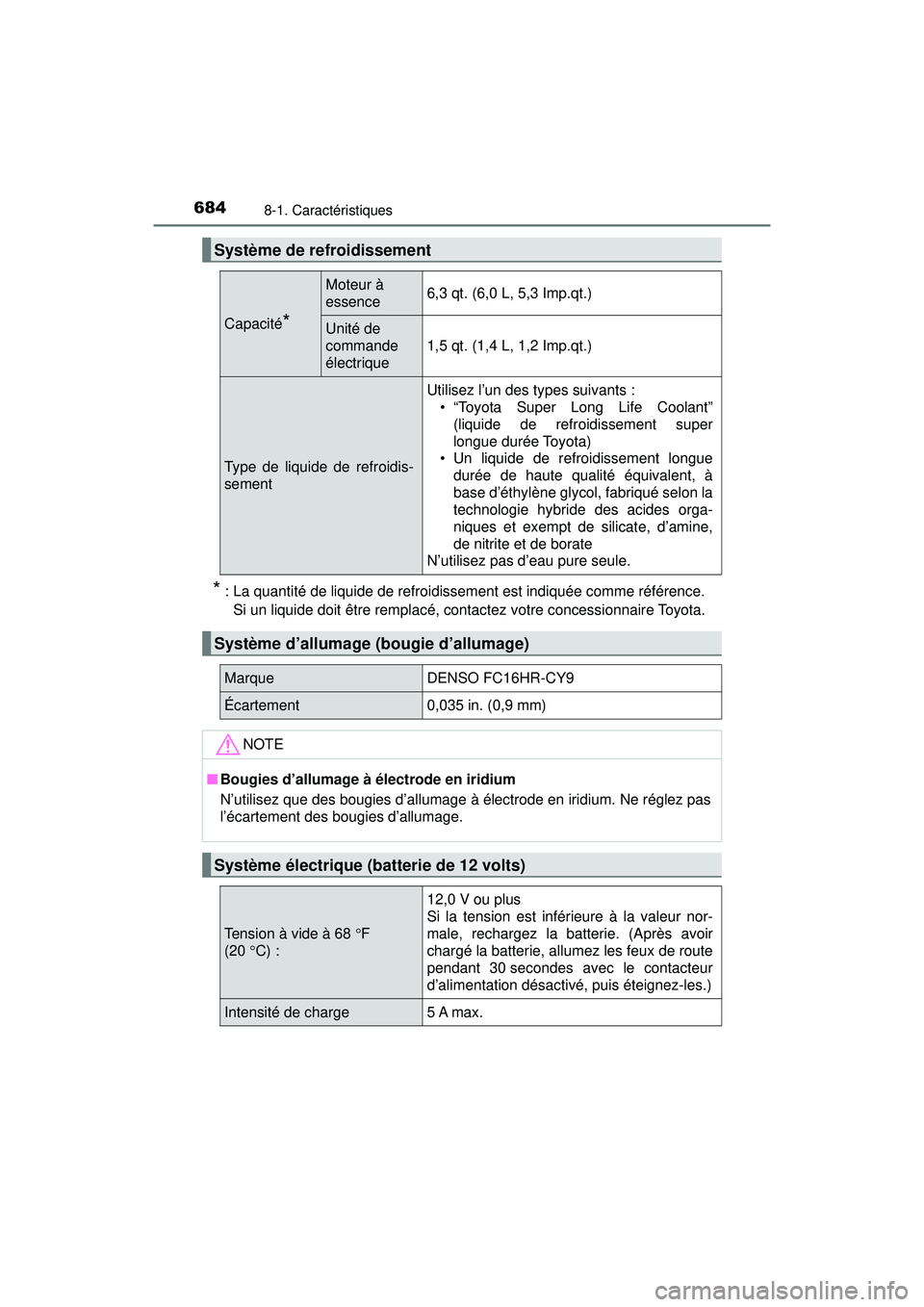

* : La quantité de liquide de refroidissement est indiquée comme référence. Si un liquide doit être remplacé, contactez votre concessionnaire Toyota.
Système de refroidissement
Capacité*
Moteur à
essence6,3 qt. (6,0 L, 5,3 Imp.qt.)
Unité de
commande
électrique
1,5 qt. (1,4 L, 1,2 Imp.qt.)
Type de liquide de refroidis-
sement
Utilisez l’un des types suivants : • “Toyota Super Long Life Coolant”
(liquide de refroidissement super
longue durée Toyota)
• Un liquide de refroidissement longue
durée de haute qualité équivalent, à
base d’éthylène glycol, fabriqué selon la
technologie hybride des acides orga-
niques et exempt de silicate, d’amine,
de nitrite et de borate
N’utilisez pas d’eau pure seule.
Système d’allumage (bougie d’allumage)
MarqueDENSO FC16HR-CY9
Écartement0,035 in. (0,9 mm)
NOTE
■ Bougies d’allumage à électrode en iridium
N’utilisez que des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement des bougies d’allumage.
Système électrique (batterie de 12 volts)
Tension à vide à 68 F
(20 C) :
12,0 V ou plus
Si la tension est inférieure à la valeur nor-
male, rechargez la batterie. (Après avoir
chargé la batterie, allumez les feux de route
pendant 30 secondes avec le contacteur
d’alimentation désactivé, puis éteignez-les.)
Intensité de charge5 A max.

PRIUS_OM_OM47D44D_(D)
6858-1. Caractéristiques
8
Caractéristiques du véhicule

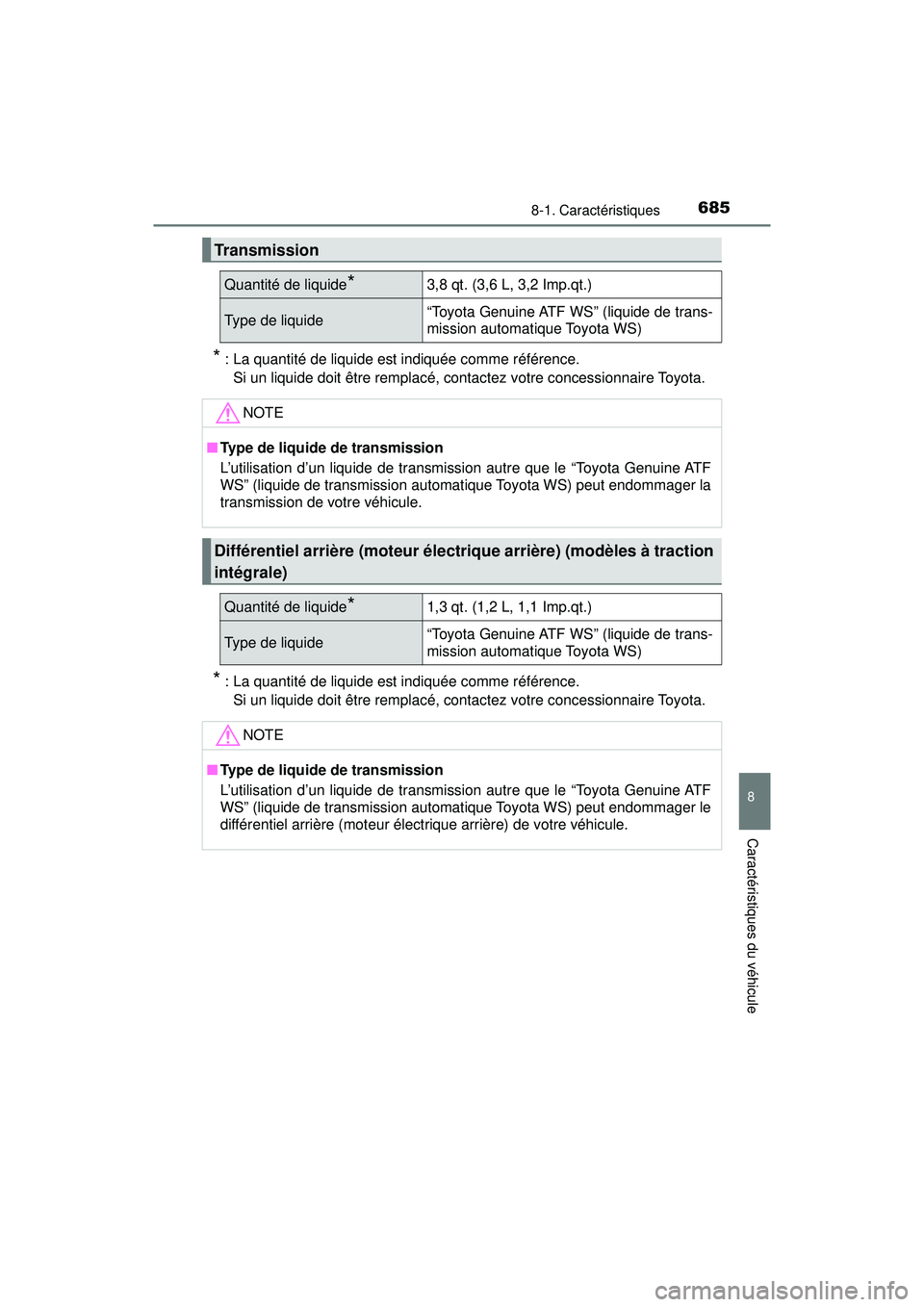

* : La quantité de liquide est indiquée comme référence. Si un liquide doit être remplacé, contactez votre concessionnaire Toyota.
*: La quantité de liquide est indiquée comme référence. Si un liquide doit être remplacé, contactez votre concessionnaire Toyota.
Transmission
Quantité de liquide*3,8 qt. (3,6 L, 3,2 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de trans-
mission automatique Toyota WS)
NOTE
■ Type de liquide de transmission
L’utilisation d’un liquide de transmission autre que le “Toyota Genuine ATF
WS” (liquide de transmission automat ique Toyota WS) peut endommager la
transmission de votre véhicule.
Différentiel arrière (moteur électrique arrière) (modèles à traction
intégrale)
Quantité de liquide*1,3 qt. (1,2 L, 1,1 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de trans-
mission automatique Toyota WS)
NOTE
■ Type de liquide de transmission
L’utilisation d’un liquide de transmission autre que le “Toyota Genuine ATF
WS” (liquide de transmission automat ique Toyota WS) peut endommager le
différentiel arrière (moteur électr ique arrière) de votre véhicule.

686
PRIUS_OM_OM47D44D_(D)
8-1. Caractéristiques

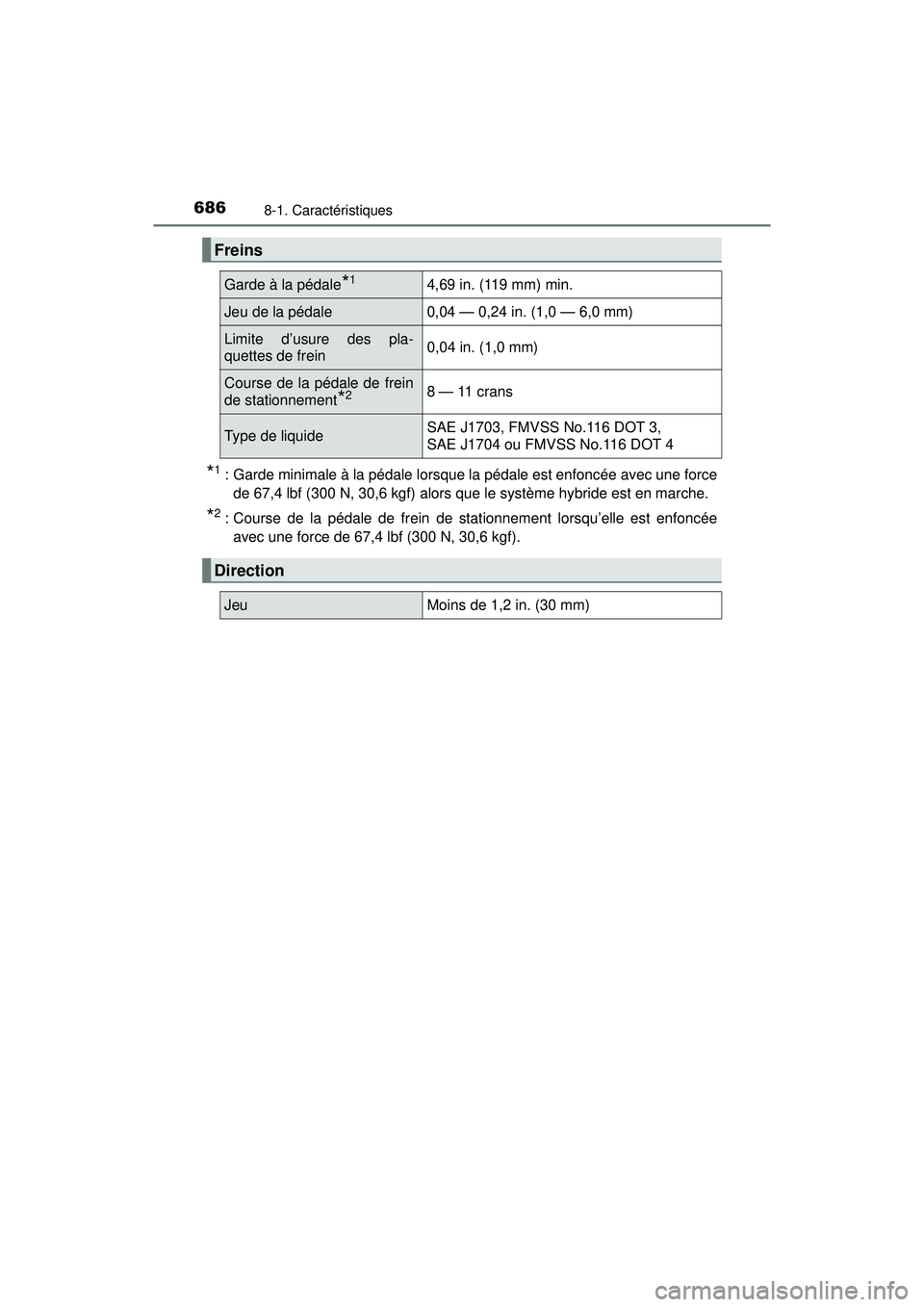

*1 : Garde minimale à la pédale lorsque la pédale est enfoncée avec une forcede 67,4 lbf (300 N, 30,6 kgf) alors que le système hybride est en marche.
*2 : Course de la pédale de frein de stationnement lorsqu’elle est enfoncéeavec une force de 67,4 lbf (300 N, 30,6 kgf).
Freins
Garde à la pédale*14,69 in. (119 mm) min.
Jeu de la pédale0,04 — 0,24 in. (1,0 — 6,0 mm)
Limite d’usure des pla-
quettes de frein0,04 in. (1,0 mm)
Course de la pédale de frein
de stationnement
*28— 11 crans
Type de liquideSAE J1703, FMVSS No.116 DOT 3,
SAE J1704 ou FMVSS No.116 DOT 4
Direction
JeuMoins de 1,2 in. (30 mm)

PRIUS_OM_OM47D44D_(D)
6878-1. Caractéristiques
8
Caractéristiques du véhicule

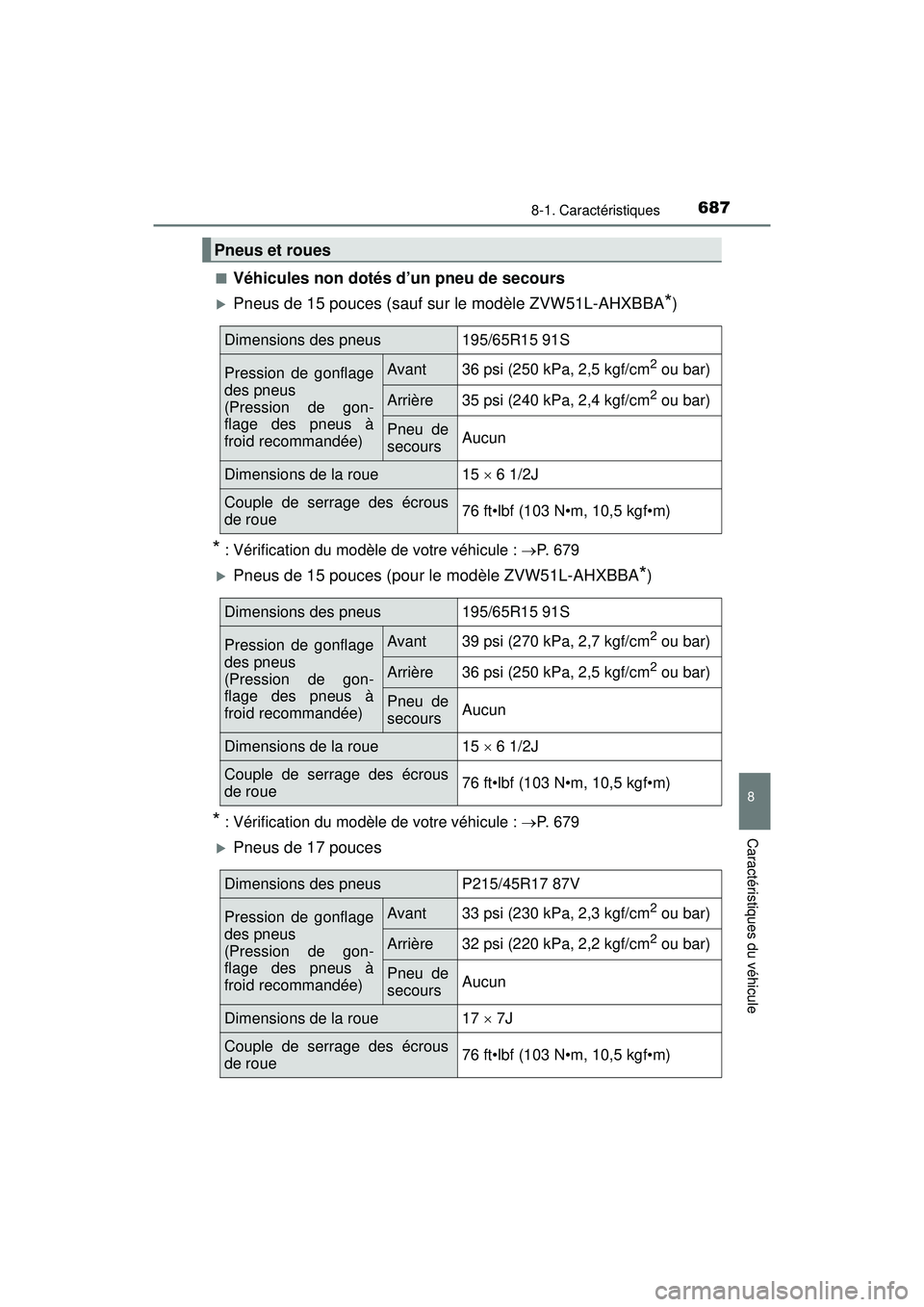

■Véhicules non dotés d’un pneu de secours
Pneus de 15 pouces (sauf sur le modèle ZVW51L-AHXBBA*)
* : Vérification du modèle de votre véhicule : P. 679
Pneus de 15 pouces (pour le modèle ZVW51L-AHXBBA*)
* : Vérification du modèle de votre véhicule : P. 679
Pneus de 17 pouces
Pneus et roues
Dimensions des pneus195/65R15 91S
Pression de gonflage
des pneus
(Pression de gon-
flage des pneus à
froid recommandée)Avant36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière35 psi (240 kPa, 2,4 kgf/cm2 ou bar)
Pneu de
secoursAucun
Dimensions de la roue15  6 1/2J
Couple de serrage des écrous
de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus195/65R15 91S
Pression de gonflage
des pneus
(Pression de gon-
flage des pneus à
froid recommandée)Avant39 psi (270 kPa, 2,7 kgf/cm2 ou bar)
Arrière36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Pneu de
secoursAucun
Dimensions de la roue15  6 1/2J
Couple de serrage des écrous
de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusP215/45R17 87V
Pression de gonflage
des pneus
(Pression de gon-
flage des pneus à
froid recommandée)Avant33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
Arrière32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Pneu de
secoursAucun
Dimensions de la roue17  7J
Couple de serrage des écrous
de roue76 ft•lbf (103 N•m, 10,5 kgf•m)

688
PRIUS_OM_OM47D44D_(D)
8-1. Caractéristiques

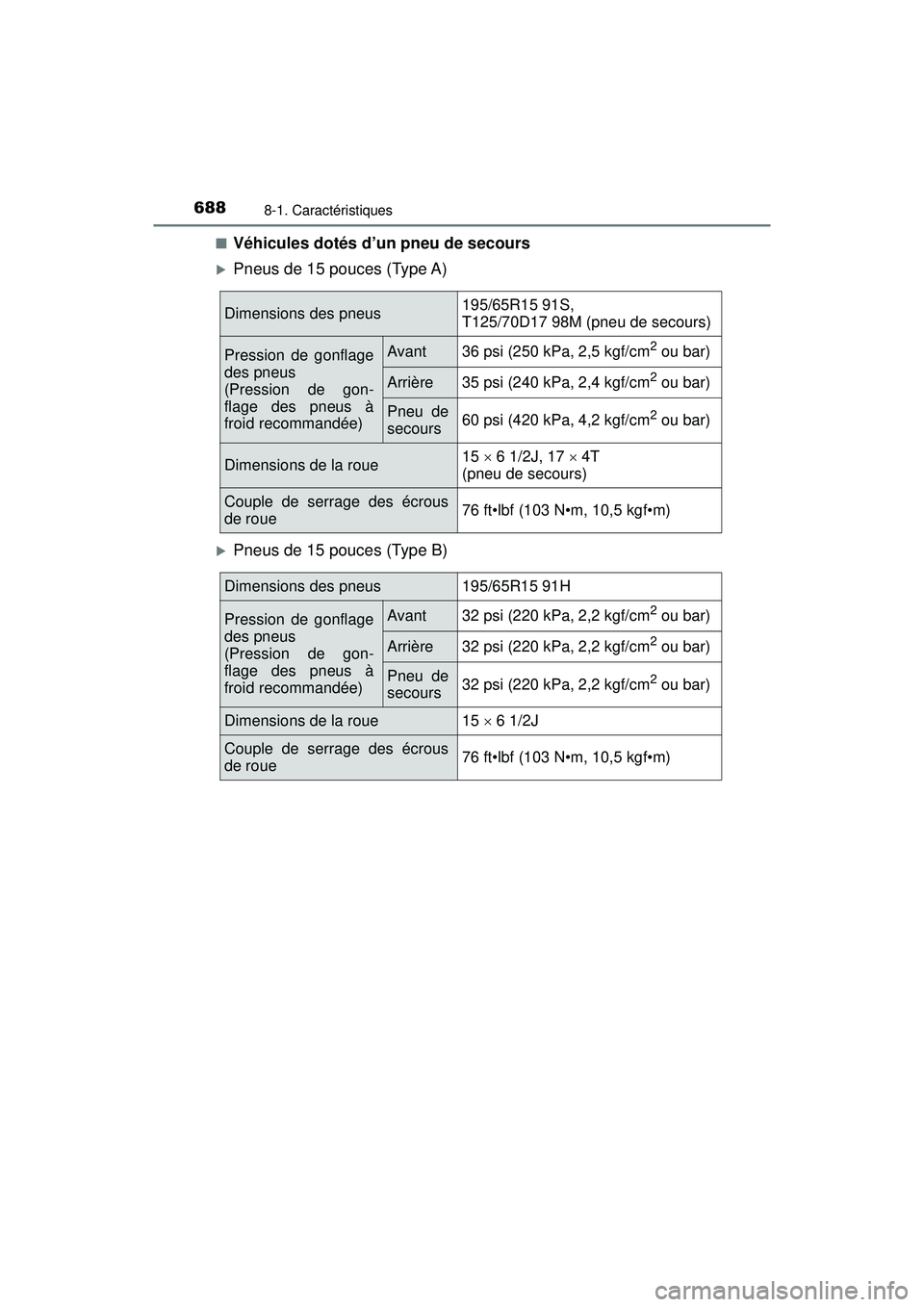

■Véhicules dotés d’un pneu de secours
Pneus de 15 pouces (Type A)
Pneus de 15 pouces (Type B)
Dimensions des pneus195/65R15 91S,
T125/70D17 98M (pneu de secours)
Pression de gonflage
des pneus
(Pression de gon-
flage des pneus à
froid recommandée)Avant36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière35 psi (240 kPa, 2,4 kgf/cm2 ou bar)
Pneu de
secours60 psi (420 kPa, 4,2 kgf/cm2 ou bar)
Dimensions de la roue15  6 1/2J, 17  4T
(pneu de secours)
Couple de serrage des écrous
de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus195/65R15 91H
Pression de gonflage
des pneus
(Pression de gon-
flage des pneus à
froid recommandée)Avant32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Pneu de
secours32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Dimensions de la roue15  6 1/2J
Couple de serrage des écrous
de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
